1 Hangkommunikátor V2. VD70 A hallható biztonság Ismertető és Telepítői kézikönyv

2 Tartalom.0 Bevezetés.... Szolgáltatások....2 Mûszaki jellemzõk Összegzés Telepítés Bekötések Telefonvonal bekötés Zóna bemenet terminálok Programozható kimenetek (PGM) Rendszer reszet Alapmûveletek LED kijelzõk Zöld RENDBEN LED Piros PULSE LED Készenléti mód Tárcsázó mód Telepítõ programozási mód Tárcsázás opciók Tárcsázási mód Újrahívások Pulse opciók Pager tárcsázás utáni üzenet késleltetés Tárcsázás utáni késleltetés Hangüzenet programozás Hangüzenet hossz Hangüzenet ismétlése Búcsú opciók Zóna opciók Zóna típus Üresjárati állapot Zónasebesség Zóna 4 mód...4

3 4.4 PIN opciók Telepítõ PIN változtatás (alap: ) Felhasználó PIN hossz Telepítõ PIN hossz beállítás Válasz opciók Csörgésszám válasz elõtt Üzenetrögzítõ elhagyás Telefonvonal figyelés (TLM) Hívás opciók Nincs tárcsahang mûvelet Felhasználó nyitó menü Felhasználó programozási mód Telefonszámok tárolása Hang vagy Pager üzenet rögzítése Hangüzenet Kimenet címkék (üzenetek) programozása Pager üzenetek Felhasználó PIN változtatás (alap: 234) Útmutató PIN változtatáshoz Útmutató PIN változtatáshoz (felhasználók) Telefonszám hozzárendelés Tesztüzenet küldés Programozási lap...28

4 .0 Bevezetés A ParaVox TM Hangkommunikátor segítségével hang- és Pager üzenetekkel kommunikálhat szinte bármilyen vagyonvédelmi központtal. A ParaVox olyan biztonságtechnikai eseményekrõl, mint a betörés, tűz vagy csõtörés, tájékoztatja a felhasználót úgy, hogy elõre rögzített üzeneteket közöl telefonon, vagy numerikus üzenetet Pager készüléken. Teljes egészében programozható telefonon keresztül (belsõ vagy külsõ vonalról), a ParaVox szóban tájékoztatja a felhasználót a rendszer funkcióiról (nincs szükség külön billentyűzetre). A felhasználónak csak a PIN (személyi azonosítószám) kódját kell megjegyeznie. A ParaVox hangkommunikátor négy zónával rendelkezik, melyek programozhatók különféle bemeneti konfigurációk és eszközök fogadására. Ezek a zóna bemenetek összekapcsolhatók 4 különbözõ, 32-jegyű telefonszámmal vagy pager számmal, melyekre nyolc különbözõ üzenet küldhetõ (4 hang és 4 pager). A kimenõ hívás sorrend segítségével beállítható, hogy elõször a legfontosabb telefonszámmal lépjen kapcsolatba. Igényektõl függõen, a ParaVox használhat két 30, vagy négy 5 másodperces üzenetet. A ParaVox két programozható kimenete használható olyan berendezések telefonon keresztül történõ távaktiválására, mint például légkondicionáló, fűtõrendszer, lámpák, öntözõrendszer vagy garázsajtó.. Rendszer szolgáltatások Hang és Pager kitárcsázásra alakalmas Programozás távolról bármilyen DTMF képes telefonnal. A kommunikátor beállítható négy 5 másodperces vagy két 30 másodperces üzenet használatára. Automata hangszín szabályzás (AGC) a kiváló minõségű hangfelvételhez. DTMF és Pulse tárcsázás Minden zóna kitárcsázhat maximum négy 32-jegyű telefonszámra, melyekre külön állítható hang vagy pager üzenetet küldhet. A kitárcsázás prioritás zónánként állítható, hogy a legfontosabbat hívja elõször. Minden rendszer információt, üzenetet, telefon, pager és PIN számot a biztonságos NV (nem-illanó) RAM tárol. ParaVox

5 Búcsú opciók: A felhasználók a riasztás üzenet vételét leállíthatják az aktuális hívásra(a [#] kétszer nyomva) vagy az összes függõben lévõ hívásra (a [ ] kétszer nyomva) Nincs tárcsáhang opció: Vár 8 másodpercet tárcsahangra és folytatja a hívást, vagy vár 6 másodpercet tárcsahangra és letesz Pager tárcsázás utáni üzenet késleltetés: A pagerszám hívása után, a ParaVox megvárja a programozott késleltetést, mielõtt küldi az üzenetet. Helyi reszet: A zóna 4 használható helyi reszet gombként, mellyel törölhetõ az összes hívás az aktuálisan kapcsolt zónáról. Kommunikáció a ParaVox modullal belsõ vonalas telefonon keresztül (a telefon azon a vonalon van, mint a ParaVox), ha kétszer megnyomja a [#] vagy a [ ] gombot A 2. verzió újdonságai: A Tárcsázás utáni késleltetés eddig a Felhasználói menüben volt elérhetõ. Mostantól a Telepítõi menübõl érhetõ el. Telefonszámok vagy pager számok tárolásánál (Telefonszámok tárolása a 2. oldalon) egy vagy több kétmásodperces késleltetés adható a pager/ telefonszámhoz a csillag () gomb megnyomásával. Maximum 32-jegyű lehet a tárolt pager/telefonszám..2 Műszaki jellemzők Táp bemenet: 2-6 Vdc (2.5Vdc tipikus) Áramfelvétel: tipikus: 00mA Maximum: 200mA (2 bekapcsolt PGM kimenettel) Tápkövetelmény: Watt Zóna bemenetek: 4 (N.C., N.O., K/2K EOL, 2Vdc bemenet) PGM kimenetek: 2 PGM kimenet áram: 50mA Működési hõmérséklet: 0 C - 50 C (32 F - 22 F) Tárcsázás módok: Pulse, DTMF Tárolt üzenethossz: 4 x 5mp vagy 2 x 30mp Hangminõség: 44,KHz mintaarány AGC-vel Méretek (dobozzal): 6,5cm x 5,2cm x 2,8cm (6,5in x 6in x.in) 2 Ismertető és telepítői kézikönyv

6 .3 Összegzés PSTN Vonalas telefonhálózat PABX Magán telefonközpont PIN Személyi azonosítószám DTMF Dual Tone Multiple Frequency EOL Vonalvég PPS Impulzus /másodperc Búcsú A felhasználó nyugtázza a hangüzenet vételét a [#] vagy a [ ] gomb kétszeri megnyomásával, 2 másodperc alatt. A búcsú a helyszínen is végrehajtható, ha Zóna 4 Helyi reszetnek van programozva. 2.0 Telepítés 2. Elhelyezés Szerelje a ParaVox hangkommunikátort a falra, legalább 5cm területet hagyva a doboz körül, a megfelelõ szellõzés biztosítására. A fal sima legyen, hogy ne sérüljön a ParaVox burkolata. Száraz helyet válasszon, amely nincs kitéve drasztikus hõmérséklet változásoknak, közel van a 220V forráshoz, a földeléshez és a telefonvonalhoz. Csavarhúzóval fúrja ki a négy nyílást a műanyag burkolat hátlapján. Az alaplap (PCB) hat nyílását illessze a műanyag foglalat hat tüskéjére, és pattintsa helyre. A vezetékelés után, vezesse ki a vezetékeket a nyílásokon, és csavarozza fel a hátlapot a választott helyre, majd rögzítse a műanyag burkolatot. 2.2 Táp bekötések Bármilyen Paradox központ aux termináljai (2Vdc) használhatók a ParaVox tápellátására, a központ AUX+ és AUX- terminálját a hangkommunikátor +2VDC és GND termináljára kötve. Igény szerint, a Paradox 2Vdc PS-87 Tápmodul és a 2Vdc segédakku is használható a ParaVox táplálására. Lásd. ábra az 5. oldalon. ParaVox 3

7 2.3 Telefonvonal csatolások A ParaVox hangkommunikátor kapcsolható PSTN (vonalas) vagy PABX (magán) telefonhálózatra. Kimenõ hívásokat indít zóna változások esetén és fogadja a bejövõ hívásokat programozás esetén. A telefonvonal terminálok bekötését lásd,. ábra az 5. oldalon. Most már a ParaVox nem csak külsõ vonalról hívható, hanem programozható belsõ vonalról (telefon ugyanazon a vonalon) is. Csak vegye fel a kagylót és tárcsázzon [#][#]-et vagy f ][ ]-ot, attól függõen hogyan programozta a búcsút. Lásd Búcsú opciók a 3. oldalon. 4 Ismertető és telepítői kézikönyv

8 . ábra: ParaVox telepítési diagram A PULSE LED jelzi a TLM szolgáltatást és a tárcsázás folyamatot (Piros PULSE LED a 7. oldalon). Az OK LED villog normál működés alatt. A központ aux kimenete vagy Paradox PS-87 táp. Hidegvíz csõ földelés Földsaru Állítsa be a bemeneteket a következõ beállítások valamelyikének használatára: - N.O. / N.C. EOL-lal (KW / 2KW) - N.O. / N.C. EOL nélkül - 0 2Vdc bemenet korlátozás Zóna 4 használható Helyi reszet bemenetnek. Lásd Zóna 4 mód a 5. oldalon. Használjon relét, ha az áramfelvétel meghaladja a 50mA erõsséget. 0 2Vdc bemenet korlátozás. Az alábbi rajzon látható kapcsolatok vezérelhetik a központ PGMeket, érzékelõeszközöket, kapcsolókat vagy reléket. ParaVox 5

9 2.4 Zóna bemenet terminálok Maximum négy zóna bemenet kezdeményezhet kimenõ hívást a programozott telefon- vagy pager számra. Amikor a ParaVox zóna bemenet változást tapasztal, megkezdi a programozott kitárcsázást. Minden zóna bemenet konfigurálható normál nyitott vagy normál zárt kapcsolás használatára, EOL-lal vagy anélkül (kω /2kΩ). Minden zóna bemenetnek hosszabb ideig kell kapcsolt vagy aktív állapotában lennie, mint a programozott Zónasebesség (Zónasebesség a 5. oldalon), mielõtt a ParaVox kitárcsáz. Lásd Zóna opciók a 4. oldalon, bõvebb információért a befejezés módokról. Lásd. ábra az 5. oldalon. Példa: Csatlakoztassa a központ PGM kimenetét zóna bemenet -hez, lásd. ábra az 5. oldalon. Programozza a PGM kimenetet úgy, hogy riasztáskor aktiváljon. Ha riasztás jelentkezik a központon, a PGM kimenet aktivál (zár). A ParaVox észleli a változást és indítja a kitárcsázást, a zóna bemenet Telefonszám hozzárendelése alapján (Telefonszám hozzárendelés a 27. oldalon). A 2Vdc bemenet lezárás mód is használható. Ezzel a módszerrel, a ParaVox ellenõrzi a bemenetére kötött eszköz feszültségszintjét és megfelelõen válaszol, a programozott Üresjárat alapján (Üres járat a 4. oldalon). A megbízható kapcsolás biztosításához, a 0-2Vdc lezárás mód használatakor, kössön egy 22kΩ ellenállást sorba. 2.5 Programozható kimenetek (PGM) Egyéb eszközök távirányítására két kimenet (PGM és PGM2) található a ParaVoxon. A felhasználó távolról aktiválhat (zár) és deaktiválhat (nyit) kimenetet, ha felhívja a ParaVoxot és megnyomja a megfelelõ gombot (Felhasználó nyitás menü a 9. oldalon). Például, a PGM használható légkondicionáló vagy fűtés kapcsolására, lámpa kikapcsolásra, öntözõrendszer vezérlésére vagy garázsajtó nyitásra. Amikor aktivált, a PGM maximum 50mA áramot szolgáltat 0Vdc-re süllyedve. Ha a PGM terhelése meghaladja az 50mA áramot, javasoljuk relé használatát, lásd. ábra az 5. oldalon. 6 Ismertető és telepítői kézikönyv

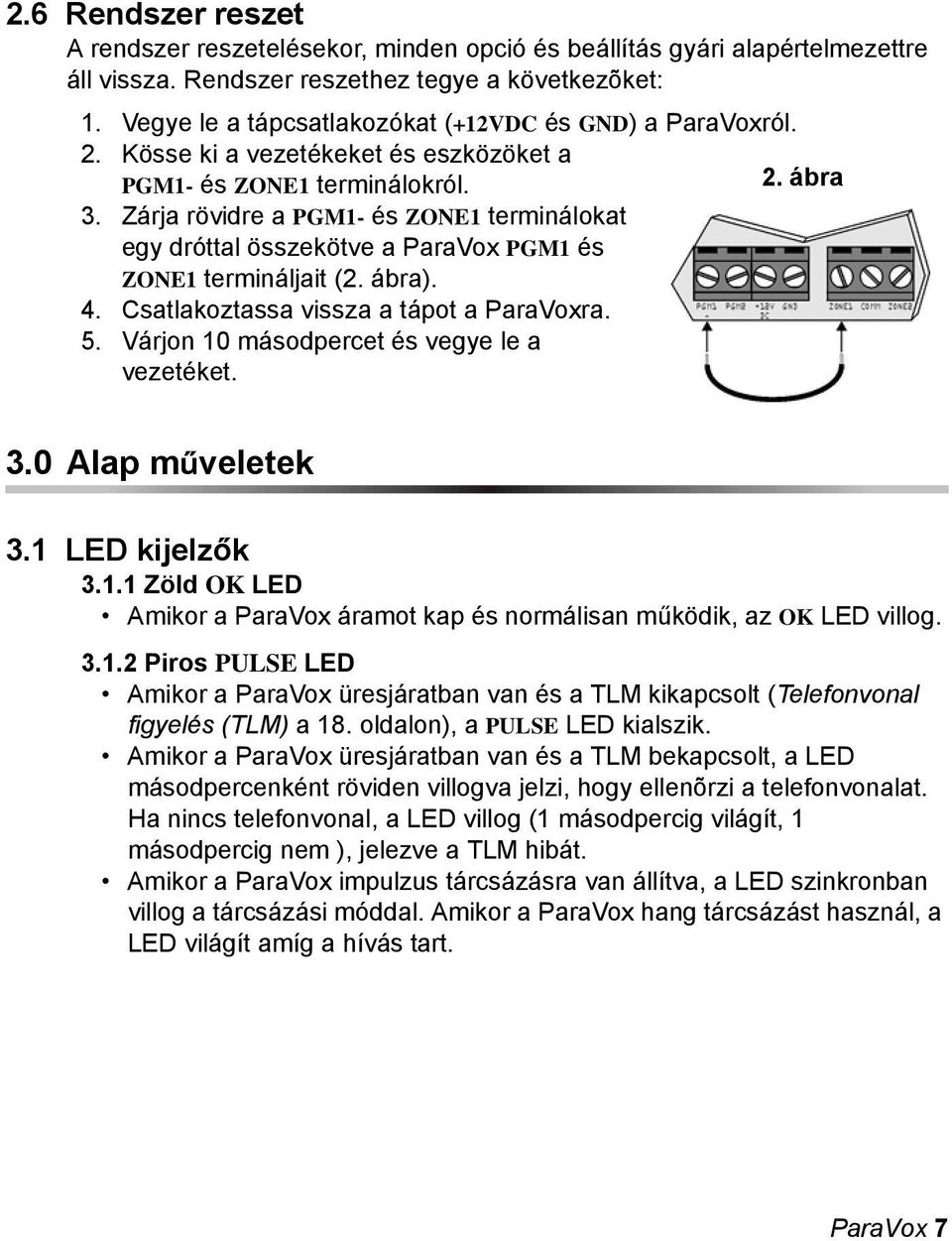

10 2.6 Rendszer reszet A rendszer reszetelésekor, minden opció és beállítás gyári alapértelmezettre áll vissza. Rendszer reszethez tegye a következõket:. Vegye le a tápcsatlakozókat (+2VDC és GND) a ParaVoxról. 2. Kösse ki a vezetékeket és eszközöket a PGM- és ZONE terminálokról. 2. ábra 3. Zárja rövidre a PGM- és ZONE terminálokat egy dróttal összekötve a ParaVox PGM és ZONE termináljait (2. ábra). 4. Csatlakoztassa vissza a tápot a ParaVoxra. 5. Várjon 0 másodpercet és vegye le a vezetéket. 3.0 Alap műveletek 3. LED kijelzők 3.. Zöld OK LED Amikor a ParaVox áramot kap és normálisan működik, az OK LED villog Piros PULSE LED Amikor a ParaVox üresjáratban van és a TLM kikapcsolt (Telefonvonal figyelés (TLM) a 8. oldalon), a PULSE LED kialszik. Amikor a ParaVox üresjáratban van és a TLM bekapcsolt, a LED másodpercenként röviden villogva jelzi, hogy ellenõrzi a telefonvonalat. Ha nincs telefonvonal, a LED villog ( másodpercig világít, másodpercig nem ), jelezve a TLM hibát. Amikor a ParaVox impulzus tárcsázásra van állítva, a LED szinkronban villog a tárcsázási móddal. Amikor a ParaVox hang tárcsázást használ, a LED világít amíg a hívás tart. ParaVox 7

11 3.2 Készenléti mód Ebben a módban, a hangkommunikátor üresjáratban van (OK LED villog), várva a két esemény egyikét:. Amikor a négy zóna bemenet egyike a ParaVoxon kapcsol, a hangkommunikátor azonnal Tárcsázás módba lép (Tárcsázó mód a 8. oldalon) 2. Amikor bejövõ hívást fogad, a ParaVox kivárja a meghatározott csörgésszámot (Válasz opciók a 7. oldalon), majd veszi a vonalat és Programozási módba lép. Ha a ParaVox üzenetrögzítõvel osztozik a vonalon, lásd Üzenetrögzítõ elhagyás a 7. oldalon. 3.3 Tárcsázó mód Amikor a zóna bemenet kapcsol, a ParaVox:. Felveszi a vonalat és lekapcsolja a többi telefonvonalat. 2. Vár tárcsahangra (Nincs tárcsahang mûvelet a 8. oldalon). 3. Hívja a kapcsolt zóna bemenethez rendelt elsõ telefon/pager számot (Telefonszám hozzárendelés a 27. oldalon). Ha ez egy Hangüzenet szám, lépjen a 4. lépésre. Ha Pager szám, folytassa a 7. lépéssel. Hangüzenet szám: 4. A szám tárcsázása után, és az Utólagos tárcsázás késleltetés letelte után (Telefonszámok tárolása a 2. oldalon), a ParaVox küldeni kezdi a kapcsolt zónához tartozó hangüzenetet (Hang- vagy Pager üzenetek rögzítése a 23. oldalon). A Hangüzenet ismétlés által meghatározott alkalommal küldi az üzenetet (Hangüzenet ismétlés a 3. oldalon). 5. A felhasználónak nyugtáznia kell (búcsú) az üzenet vételét (Búcsú opciók a 3. oldalon). Ha a ParaVox nem veszi a búcsút, letesz, újrahívásra teszi a számot, és hívja a következõ számot a listáról. 6. Ha, a szám tárcsázása után, foglalt jelzést vesz, a ParaVox letesz, újrahívásra teszi a számot, vár 4 másodpercet és hívja a következõ számot a listáról. Pager szám: 7. A szám tárcsázása után, és a Pager tárcsázás utáni üzenet késleltetés letelte után, a ParaVox küldeni kezdi a kapcsolt zónához tartozó numerikus üzenetet (Hang- vagy Pager üzenetek rögzítése a 23. oldalon). 8 Ismertető és telepítői kézikönyv

12 8. Az üzenet átküldése után vonalat bont, és hívja a következõ számot a listáról. Mivel a ParaVox úgy veszi, hogy a pager szolgáltatás továbbította az üzenetet, nincs szükség felhasználói nyugtázásra (búcsú), és a ParaVox nem hívja többször újra a számot, tekintet nélkül a programozott Újrahívás számtól (Újrahívások a. oldalon). 9. Ha, a szám tárcsázása után, foglalt jelzést vesz, a hangkommunikátor letesz, újrahívásra teszi a számot, vár 4 másodpercet és hívja a következõ számot a listáról. Kitárcsázás lista: Például, ha zóna bemenet hozzá lett rendelve az. és 2. telefonszámhoz, és az Újrahívás beállítása 2, a hangkommunikátor a következõképpen fog kitárcsázni:. kísérlet: Hívja TEL-et, majd TEL2-t. újrahívás: Hívja TEL-et, majd TEL2-t 2. újrahívás: Hívja TEL-et, majd TEL2-t Jegyezze meg, hogy a pager számokat csak egyszer hívja a kommunikátor (nem számít az Újrahívás beállítás), hacsak nem foglalt a szám. Azt is vegye figyelembe, hogy a számokat nem hívja újra a búcsú vétele után. 4.0 Telepítő programozási mód A Telepítõ programozási móddal beállíthatók a Felhasználó menüben nem elérhetõ paraméterek. Telepítõ programozási módban nincs hangos segítség. Bár, amikor programozható beállításokat programoz, a megerõsítõ csippanást hallhatja (3 csippanás), majd a ParaVox ment és kilép. Ha nem elérhetõ lehetõséget választ, a telefon elutasítót csippan ( hosszú csippanás). ParaVox 9

13 Programozási példa: Változtassa az Újrahívások számát 2-re.. Hívja a ParaVox telefonszámát ( Üdvözlöm, kérem a PIN kódot ). Ha a telefon közvetlenül a berendezéshez kapcsolódik, nyomja meg a [#] vagy a [ ] gombot kétszer. Lásd Búcsú opciók a 3. oldalon. 2. Adjon meg érvényes Telepítõkódot. 3. Nyomja meg az [] gombot a Tárcsázó opciók programozásához. 4. Nyomja meg a [2] gombot az Újrahívások programozásához. 5. Nyomja meg a [2] gombot az Újrahívások 2-re állításához. 6. Automatikusan ment és kilép. A [ ] gombbal bármikor visszatérhet az elõzõ szekcióba, mentés nélkül. Legtöbbször, nem kell megvárni a hang információ végét gépeléshez. A ParaVox vonalatbont, ha 60 másodpercig nem történik művelet. Belépés Telepítõ programozási módba:. Hívja a ParaVox hangkommunikátor telefonszámát Amikor a hangkommunikátor válaszol (Csörgés válasz elõtt a 7. oldalon), hallhatja az Üdvözlöm, kérem a PIN kódot. üzenetet. 2. A telefon gombjain, adja meg a telepítõkódot (alap: ) A megerõsítõ csippanás (bíp, bíp, bíp) jelzi, hogy a PIN elfogadva. 3. Válasszon műveletet a Telepítõi fõmenübõl: Tárcsázás opciók programozása (4.. Fejezet) ABC 2 3 DEF Hangüzenet opciók programozása (4.2. fejezet) Zóna opciók programozása (4.3. Fejezet) PIN programozása (4.4. Fejezet) 4 GHI 5 JKL Hívásfolyamat opciók (4.6. Fejezet) Felhasználó fõmenübe lépés (6. Fejezet) 7 PRS 8 TUV Vonalbontás Válasz opciók programozása (4.5. Fejezet) 0 Ismertető és telepítői kézikönyv

14 4. Tárcsázó opciók Tárcsázás opciók Mód 2 ABC Újrahívás 3 DEF 4 GHI Pager tárcsázás utáni üzenet késleltetés Tárcsázás utáni késleltetés Kilépés 5 JKL 2 ABC QZ 0 = Nincs (3 csipp) = Tone (3 csipp) = Egy (3 csipp) = Kilépés 2 ABC = Kettõ (3 csipp) DEF 3 = Három (3 csipp) = Kilépés = Észak-amerikai (3 csipp) 2 ABC = Európai(3 csipp) = Kilépés 0 QZ = Nincs (3 csipp) = Két secretary. (3 csipp) 2 ABC = Négy sec.(3 csipp) DEF 3 = Hat sec.(3 csipp) = Kilépés = sec. 6 MNO = 2 sec. 2 ABC = 3 sec. 7 PRS = 5 sec. 3 DEF = 5 sec. 8 TUV = 8 sec. 4 GHI = 7 sec. = 20 sec. 5 JKL = 0 sec. = Kilépés 4.. Tárcsázási mód A ParaVox Pulse vagy Tone (DTMF) tárcsázási módot is használhat. A ParaVox automatikusan átvált tone tárcsázásra amikor pager üzenetet küld. Jegyezze meg, hogy a pulse tárcsázás nem ajánlott, és amikor használja, a megfelelő működés nem garantált Újrahívások Ez a paraméter határozza meg hányszor (nem számítva az elsõ kísérletet) hívja a ParaVox ugyanazt a telefonszámot, ha foglalt jelzést vesz, vagy ha nem kap búcsú jelzést a felhasználótól. Mivel a ParaVox úgy tekinti, hogy a pager szolgáltatás továbbította az üzenetet, nem fogja újrahívni a pager számokat, hacsak nem volt foglalt. Jegyezze meg, hogy a ParaVox nem azonnal hívja újra a számot. Minden más számot felhív a Kitárcsázás listáról (Tárcsázó mód a 8. oldalon), mielõtt visszatér a számra (pl. #, #2, #, #2 NEM #, #, #2, #2). ParaVox

15 4..3 Pulse opciók Amikor a Pulse tárcsázási módot használja, a ParaVox használhat észak-amerikai (:.5 arány, 0PPS) vagy Európai (:2 arány, 0PPS) tárcsázási jellemzõket Pager tárcsázás utáni üzenet késleltetés A pagerszám hívása után, a ParaVox megvárja a programozott késleltetést, mielõtt küldi az üzenetet. Az üzenet elküldése után, a ParaVox vonalat bont. A Pager tárcsázás utnái üzenet késleltetés állítható 0, 2, 4, vagy 6 másodpercre Tárcsázás utáni késleltetés A telefonszám hívása után, a ParaVox megvárja a programozott késleltetést, mielõtt küldi a hangüzenetet. Az üzenet elküldése után, a ParaVox vonalat bont. A Tárcsázás utáni késleltetés, 3, 5, 7, 0, 2, 5, 8 vagy 20 másodpercre állítható. 4.2 Hang üzenet opciók 2 ABC Hangüzenet opciók 2 ABC 3 DEF Hossz Ismétlés Búcsú Kilépés 2 ABC 0 QZ = Nincs (3 csipp) = [][] vagy [#][#] (3 csippanás) 4 GHI = 4 x 5 sec. (3 csipp) = Egy (3 csipp) 2 ABC = csak [][] (3 csippanás) = Kilépés 2 ABC = Kettõ (3 csipp) 3 DEF = csak [#][#] (3 csippanás) 8 TUV = Kilépés = Kilépés 2 Ismertető és telepítői kézikönyv

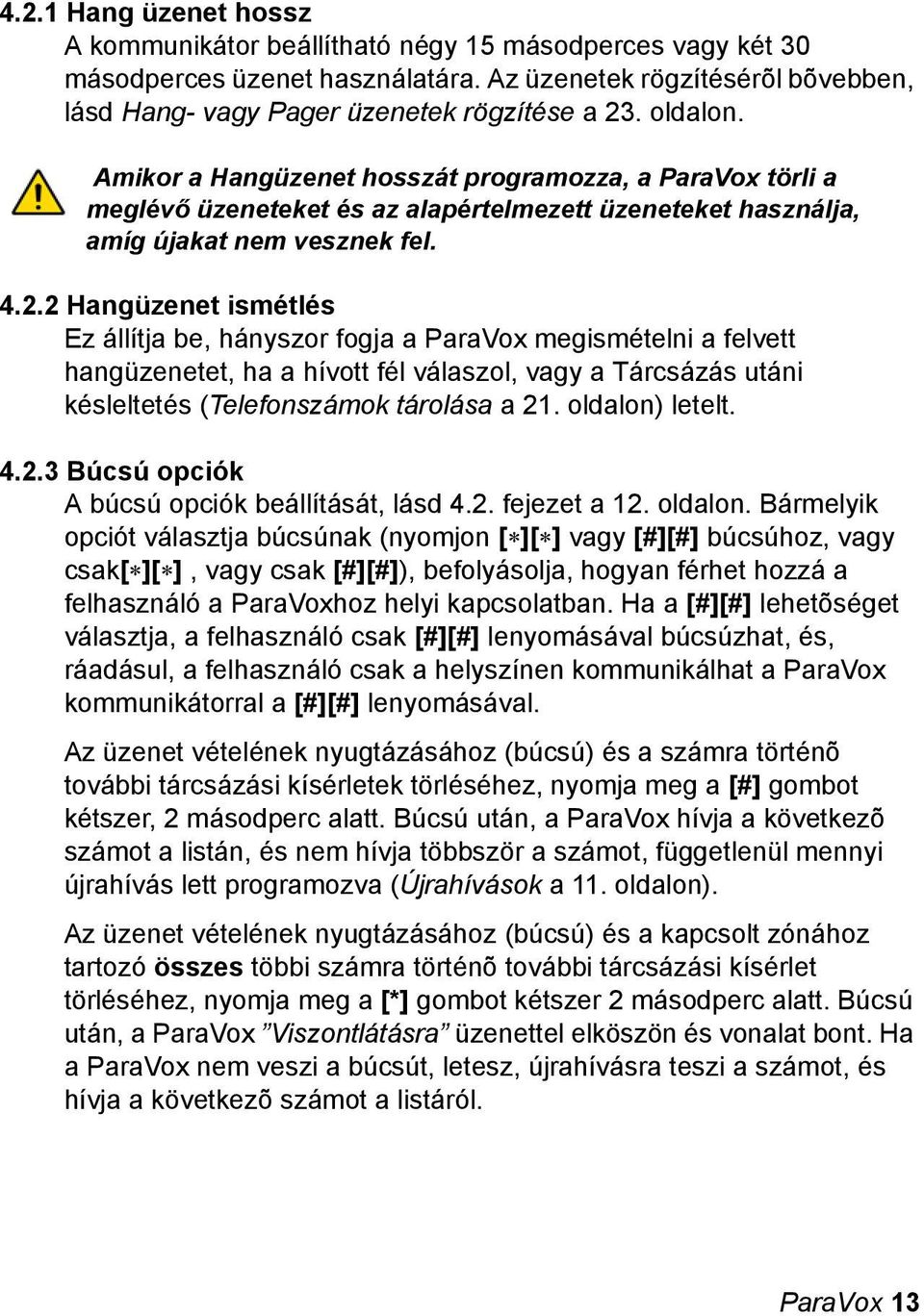

16 4.2. Hang üzenet hossz A kommunikátor beállítható négy 5 másodperces vagy két 30 másodperces üzenet használatára. Az üzenetek rögzítésérõl bõvebben, lásd Hang- vagy Pager üzenetek rögzítése a 23. oldalon. Amikor a Hangüzenet hosszát programozza, a ParaVox törli a meglévő üzeneteket és az alapértelmezett üzeneteket használja, amíg újakat nem vesznek fel Hangüzenet ismétlés Ez állítja be, hányszor fogja a ParaVox megismételni a felvett hangüzenetet, ha a hívott fél válaszol, vagy a Tárcsázás utáni késleltetés (Telefonszámok tárolása a 2. oldalon) letelt Búcsú opciók A búcsú opciók beállítását, lásd 4.2. fejezet a 2. oldalon. Bármelyik opciót választja búcsúnak (nyomjon [ ][ ] vagy [#][#] búcsúhoz, vagy csak[ ][ ], vagy csak [#][#]), befolyásolja, hogyan férhet hozzá a felhasználó a ParaVoxhoz helyi kapcsolatban. Ha a [#][#] lehetõséget választja, a felhasználó csak [#][#] lenyomásával búcsúzhat, és, ráadásul, a felhasználó csak a helyszínen kommunikálhat a ParaVox kommunikátorral a [#][#] lenyomásával. Az üzenet vételének nyugtázásához (búcsú) és a számra történõ további tárcsázási kísérletek törléséhez, nyomja meg a [#] gombot kétszer, 2 másodperc alatt. Búcsú után, a ParaVox hívja a következõ számot a listán, és nem hívja többször a számot, függetlenül mennyi újrahívás lett programozva (Újrahívások a. oldalon). Az üzenet vételének nyugtázásához (búcsú) és a kapcsolt zónához tartozó összes többi számra történõ további tárcsázási kísérlet törléséhez, nyomja meg a [] gombot kétszer 2 másodperc alatt. Búcsú után, a ParaVox Viszontlátásra üzenettel elköszön és vonalat bont. Ha a ParaVox nem veszi a búcsút, letesz, újrahívásra teszi a számot, és hívja a következõ számot a listáról. ParaVox 3

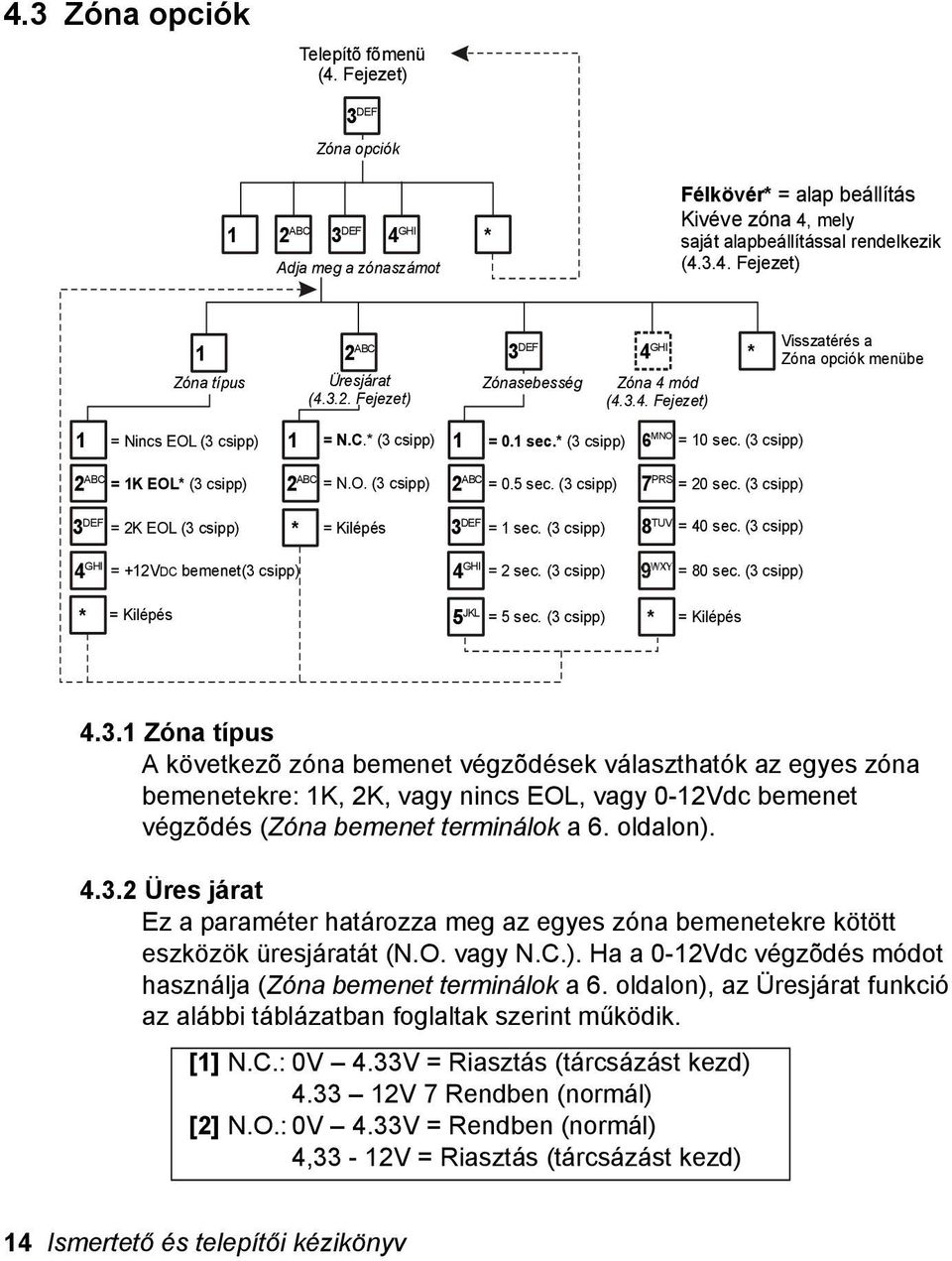

17 4.3 Zóna opciók Telepítõ fõmenü (4. Fejezet) 3 DEF Zóna opciók 2 ABC 3 DEF 4 GHI Adja meg a zónaszámot Félkövér = alap beállítás Kivéve zóna 4, mely saját alapbeállítással rendelkezik ( Fejezet) 2 ABC Zóna típus Üresjárat ( Fejezet) 3 DEF Zónasebesség 4 GHI Zóna 4 mód ( Fejezet) Visszatérés a Zóna opciók menübe = Nincs EOL (3 csipp) = N.C. (3 csipp) = 0. sec. (3 csipp) 2 ABC = K EOL (3 csipp) 2 ABC = N.O. (3 csipp) 2 ABC = 0.5 sec. (3 csipp) 3 DEF = 2K EOL (3 csipp) = Kilépés 3 DEF = sec. (3 csipp) 4 GHI = +2V DC bemenet(3 csipp) 4 GHI = 2 sec. (3 csipp) 6 MNO = 0 sec. (3 csipp) 7 PRS = 20 sec. (3 csipp) 8 TUV = 40 sec. (3 csipp) = 80 sec. (3 csipp) = Kilépés 5 JKL = 5 sec. (3 csipp) = Kilépés 4.3. Zóna típus A következõ zóna bemenet végzõdések választhatók az egyes zóna bemenetekre: K, 2K, vagy nincs EOL, vagy 0-2Vdc bemenet végzõdés (Zóna bemenet terminálok a 6. oldalon) Üres járat Ez a paraméter határozza meg az egyes zóna bemenetekre kötött eszközök üresjáratát (N.O. vagy N.C.). Ha a 0-2Vdc végzõdés módot használja (Zóna bemenet terminálok a 6. oldalon), az Üresjárat funkció az alábbi táblázatban foglaltak szerint működik. [] N.C.: 0V 4.33V = Riasztás (tárcsázást kezd) V 7 Rendben (normál) [2] N.O.: 0V 4.33V = Rendben (normál) 4,33-2V = Riasztás (tárcsázást kezd) 4 Ismertető és telepítői kézikönyv

18 4.3.3 Zónasebesség A zónasebesség paraméter határozza meg, milyen hosszan marad a zóna bemenet ellentétes (kapcsolt) állapotában, mielõtt a ParaVox válaszol a zóna bemenet kapcsolására. Ez a szolgáltatás kivédi a rendszer pillanatnyi problémái okozta felesleges kitárcsázásokat. Minden zóna bemenet 0. és 80 másodperc közötti Zónasebességre állítható Zóna 4 mód Ha az [] opciót választja, a ParaVox úgy kezeli a 4. zónát, mint a többi zónát a hang kommunikátoron. Zóna 4-et normál zónának tekinti. 2 ABC 4 GHI Ez a szolgáltatás csak a 4. Zónára érvényes = Zóna 4 Normál (3 csippanás) = Zóna 4 Helyi reszet (3 csippanás) Speciális alapértelmezett = Kilépés (visszatérésa zóna opciókhoz) Ha a [2] opciót választja, zóna 4 lesz a helyi reszet (búcsú). Programozza a megfelelõ zóna opciókat, majd amikor zóna 4 megfelel a kapcsolás feltételeinek (Zóna opciók), a ParaVox törli az aktuálisan kapcsolt zónához (zónák -3) tartozó összes függõ hívást. Speciális alapértelmezettek Zóna 4-hez: - Helyi reszet (búcsú) engedélyezve - Nincs EOL ellenállás - Normál nyitva - Zónasebesség egy másodperc ParaVox 5

19 4.4 PIN opciók Telepítõ fõmenü (4. Fejezet) 4 GHI PIN opciók 2 ABC Telepítõ PIN változtatás Felhasználó PIN hossza 3 DEF Telepítõ PIN hossz Kilépés Adja meg az új PIN kódot Ellenõrizze az új PIN kódot 4 GHI = 4 jegyû (3 csipp) 4 GHI = 4 jegyû (3 csipp) 6 MNO = 6 jegyû (3 csipp) 6 MNO = 6 jegyû (3 csipp) 3 csippanás = Kilépés = Kilépés Félkövér = Alap beállítás 4.4. Telepítő PIN változtatás (alap: ) A Telepítõ PIN megváltoztatásához, adja meg a 4- vagy 6-jegyű számot kétszer. Ebben a szekcióban hang figyelmeztet mikor kell a PIN kódokat megadni. 3 rövid csippanás jelzi a jóváhagyást. Nyomja meg a [ ] gombot a változások törléséhez Felhasználó PIN hossz beállítás A felhasználó PIN hossza négy vagy hat jegy lehet (alap: 4 jegy) Telepítő PIN hossz A telepítõ PIN hossza négy vagy hat jegy lehet (alap: 6 jegy). Javasolt az alapértelmezett hosszúságú Felhasználó és Telepítő PIN kódok használata. Különben véletlenül Telepítő programozás módba léphet vagy véletlenül megváltoztathatná a Telepítő PIN kódot. Amikor a felhasználó belépőkódok hosszát 4-ről 6 jegyre változtatják, a ParaVox automatikusan újra hozzáadja az első két jegyet utolsó két jegyként. Például, ha a PIN 234 volt, 2342 lesz. Amikor a PIN hosszát 6-ról 4 jegyre változtatják, a ParaVox automatikusan leveszi az utolsó 2 jegyet. 6 Ismertető és telepítői kézikönyv

20 4.5 Válasz opciók Telepítõ fõmenü (4. Fejezet) 5 JKL Válasz opciók MEGJEGYZÉS: A TLM opciókban, két tételt szükséges beállítani. Egy opciót kell választani [] és [5] között, majd újrabelépni a TLM opciókba és választani egy opciót [6] és [#] között. 2 ABC Csörgések válasz elõtt Üzenetrögzítõ elhagyás 3 DEF TLM = csörgés (3 csipp) 0 QZ = Kikapcsolt (3 csipp) 0 QZ = Kikapcsolt (3 csipp) 6 MNO = 30 sec. (3 csipp) 2 ABC = 2 csörgés (3 csipp) = 24 sec. (3 csipp) = sec. (3 csipp) 7 PRS = 60 sec. (3 csipp) 3 DEF = 3 csörgés (3 csipp) 2 ABC = 32 sec. (3 csipp) 2 ABC = 2 sec. (3 csipp) 8 TUV = 4 min. (3 csipp) 8 TUV = 8 csörgés (3 csipp) = Kilépés 3 DEF 4 GHI 5 JKL 6 MNO = 40 sec. (3 csipp) = 48 sec. (3 csipp) = 56 sec. (3 csipp) = 60 sec. (3 csipp) = Kilépés 3 DEF 4 GHI 5 JKL = 5 sec. (3 csipp) = 0 sec. (3 csipp) = 20 sec. (3 csipp) PGM2 aktivált marad az itt programozott ideig. # = 0 min. (3 csipp) = 20 min. (3 csipp) PGM2 aktív marad, ha a TLM hiba jelentkezik az itt programozott idõ alatt = Kilépés Félkövér = alapbeállítás 4.5. Csörgés válasz előtt Ez a paraméter határozza meg hány csörgést vár a ParaVox, mielõtt válaszol a hívásra. Ez a paraméter 8 csörgés között állítható. Ha az üzenetrögzítõ a ParaVox vonalán van, használja az Üzenetrögzítõ elhagyás opciót ( fejezet). Legalább két csörgésre állítsa ezt a paramétert, hogy megfelelően működjön Üzenetrögzítő elhagyás Ha üzenetrögzítõ van a ParaVox vonalán, a Válasz elõtti csörgéseket (4.5.. fejezet) többre kell állítani mint az üzenetrögzítõ válaszához beállított csörgésszám. A felhasználó hívja a ParaVoxot és leteszi, mielõtt a programozott csörgésszám letelik. Ha a felhasználó újrahív (vár legalább 0 másodpercet) az Üzenetrögzítõ elhagyás opcióban meghatározott idõtartamon belül (24-60mp), a ParaVox azonnal felveszi. ParaVox 7

21 4.5.3 Telefonvonal figyelés (TLM) A Telefonvonal figyelés ellenõrzi a telefonvonalat másodpercenként. A TLM opciók menüben, két különbözõ menütételt kell programozni.. Ha a hosszabb ideig nincs vonal, mint a [6] - [#] opciókban meghatározott idõ (Csörgés válasz elõtt a 7. oldalon), a ParaVox aktiválja PGM2 kimenetet. 2. Amikor PGM2 aktivált, az [] - [5] opciókban meghatározott ideig marad aktivált (Válasz opciók a 7. oldalon). PGM2 újrakapcsol, amint a vonal megszakad. A TLM teljes kikapcsolásához, állítsa a TLM opciók [0]-ra. 4.6 Hívás opciók Telepítõ fõmenü (4. Fejezet) 6 MNO Hívás folyamat opciók 3 DEF Nincs tárcshang érzékelés mûvelet Kilépéshez = Vár 8 másodpercet és folytat (3 csipp) 2 ABC = Vár 6 másodpercet és vonalat bont (3 csipp) 3 DEF = Vár 4 másodpercet és voinalat bont (3 csipp) = Kilépés Félkövér = Alapbeállítás 4.6. Nincs tárcsahang művelet Ha az [] opciót kiválasztják, a ParaVox tovább tárcsáz, ha nincs tárcsahang 8 másodperc leteltével. Ha a [2] opciót kiválasztják, a ParaVox vonalat bont, ha nincs tárcsahang 6 másodperc leteltével. 8 Ismertető és telepítői kézikönyv

22 5.0 Felhasználó nyitás menü A Felhasználó menüben aktiválható vagy deaktiválhatók a programozható kimenetek és elérhetõ a Felhasználó programozás mód (Felhasználó programozási mód a 20. oldalon). Ha a felhasználó belép egy menübe, részletes hangtájékoztató segíti a rendelkezésre álló szekciók közötti választásban. A [ ] gombbal bármikor visszatérhet az elõzõ szekcióba, mentés nélkül. Legtöbbször, nem kell megvárni a hang információ végét gépeléshez. A ParaVox négyszer ismétli a hangtájékoztatót. Ha nem történik művelet, a ParaVox vonalat bont. Belépés a felhasználó nyitás menübe: Hívja fel a ParaVoxot. Ha van üzenetrögzítõ a vonalon, lásd Üzenetrögzítõ elhagyás a 7. oldalon. Ha helyi telefonról hív (a ParaVoxal megegyezõ vonalról), nyomja meg a [#][#] vagy a[][] gombokat (a búcsú (3. oldal) programozásától függ). Adja meg kódját. Gépelje be felhasználó PIN kódot (alap: 234). Egyes kimenet <be/kikapcsolás>. Kettes kimenet <be/kikapcsolás>. Ez az üzenet a 6.3 szekcióban programozható Válassza ki az alábbiak szerint a kívánt műveletet. Egyes kimenet program változtatás Kettes kimenet program változtatás 2 ABC Felhasználó programozási Vonalbontás módba lépés 3 DEF 6. Fejezet Kimenet bekapcsolása Kimenet bekapcsolása ABC 2 Kimenet kikapcsolása 2 ABC Kimenet kikapcsolása Kilépéshez Félkövér = alapbeállítás ParaVox 9

23 6.0 Felhasználó programozási mód A Felhasználó programozási módba lépve, beállíthatja a ParaVox paraméterek többségét. Ha a felhasználó menükbe lépett, részletes hangtájékoztató segíti a felhasználót a rendelkezésre álló szekciók közötti választásban. A [ ] gombbal bármikor visszatérhet az elõzõ szekcióba, mentés nélkül. Legtöbbször, nem kell megvárni a hang információ végét gépeléshez. A ParaVox négyszer ismétli a hangtájékoztatót. Ha nem történik művelet, a ParaVox vonalat bont. Felhasználó Felhasználó nyitás menübõl (9. oldal) a [3] gomb megnyomásával léphet Felhasználó programozási módba. Telepítő A Telepítõi fõmenübõl (9. oldal) a [8] gomb megnyomásával léphet Felhasználó programozási módba. Telefonszámok tárolásáhozs ( 6.. Fejezet) Felhasználó PIN változtatáshoz (6.4. fejezet) 4 GHI Felhasználó fõmenü ABC JKL Telefonszámok törléséhez (6.2. Fejezet) DEF Üzenetek tárolásához (6.3. Fejezet) Számok zónához rendeléséhez (6.5. Fejezet) Tesztüzenet küldéshez (6.6. Fejezet) Visszatéréshez Telepítõ programozási módba (4. fejzet) Ez az opciók nem elérhetõ felhasználók számára. Kilépés Programozási módból 7 PRS 8 TUV QZ 0 # Vonalbontáshoz 20 Ismertető és telepítői kézikönyv

24 6. Telefonszámok tárolása Hangüzenet telefonszámok hoz Felhasználó fõmenü (4. Fejezet) Telefonszámok tárolása Pager üzenet telefonszámokhoz 2 ABC Kilépéshez Válasszon hangüzenet telefonszám helyet. Válasszon pager telefonszám helyet. 2 ABC 3 DEF 4 GHI 5 JKL 6 MNO 7 PRS 8 TUV Van már ilyen szám? NINCS Adja meg a Telefon/Pager szám jegyeit VAN Megtekintéshez 2 ABC Újra belépéshez 3 DEF Mentéshez PABX Belépõ szám (választható) Telefon vagy Pager szám (max. 32 jegy) # 2 másodperc késleltetés (választható) Nyomja meg a # gombot kilépéshez Kilépéshez (nincs mentés) A ParaVox négy telefonszámot képes tárolni az [] - [4] helyeken, és négy pager számot az [5] - [8] helyeken. Amikor telefonszámot rendelnek egy zóna bemenethez (Telefonszám hozzárendelés a 27. oldalon), a ParaVox a programozott számot tárcsázza amikor a zóna bemenet kapcsol. A számok programozásakor, ne teljen el 4 másodpercnél több a gombnyomások között. A szám megadása után mindig meg kell nyomni a [#] gombot. ParaVox 2
