1 h Ivóvízvezeték rendszerek

2 2 Spring water collection shaft Filter pipes for obtaining ground water Potable water tank Potable water line HOBAS Engineering GmbH Minden jog fenntartva. A tartalomért felel: Othmar Vogler, Alex Dobnigg Szöveg, elrendezés és képek: Alex Dobnigg Nyomtatta az: Ernst Ploetz, Druck- und Verlagshaus GmbH August 2010 A dokumentum semmilyen formában vagy eszközzel nem sokszorosítható vagy használható fel előzetes írásos engedély nélkül. A dokumentumban szereplő összes információ helytálló a nyomtatás időpontjában. Az esetleges külön értesítés nélküli változtatásokra a jogot fenntartjuk, elsősorban a műszaki adatokat. A megadott értékek nem megváltoztathatatlanok, és ezért minden egyes esetben szükség szerint ellenőrzésük és felülvizsgálatuk szükséges.

3 3 Minőség generációkon keresztül Bár a víznek nincs piaci értéke és a tőzsdén sem kereskednek vele, vitathatatlanul a Föld legértékesebb árucikke. Elvégre a tiszta víz és biztonságos szolgáltatása alapvetően befolyásolja az életminőséget. Mi a HOBAS-nál ezért több évtizedes tapasztalatainkat arra használjuk, hogy az ivóvíz összegyűjtése, tárolása és elosztása során veszteség nélkül és biztonságosan eljusson Önökhöz hogy mindennap tiszta vizet használhassanak. Az 1980-as évek elejétől kezdett a HOBAS nemzetközi szinten vízvezetékrendszerek beszállítójaként működni ban például GRP ivóvízvezetéket építettek a Hochschwab közmű részeként Bécs ivóvízellátását biztosítva. Híre ment és más európai városok, Brünn, Prága, Stockholm és Zürich, hamar felismerték az egyedi termék számtalan előnyét és döntésük a HOBAS GRP csővezetékekre esett. Ez nyitotta meg az utat a globális ivóvíz piac felé. Ma a HOBAS csőrendszereket világszerte használják ivóvízvezetékekhez és számtalan ország vízügyi hatósága ismeri el, pl. Ausztria, Horvátország, Csehország, Németország, Norvégia, Románia, Spanyolország, Svájc, Törökország, az Egyesült Királyság és az Egyesült Államok.

4 4 Előnyök, szolgáltatás és minőség A HOBAS ivóvízvezeték rendszerek előnyei Korrózióálló Nem vezeti a kóboráramot, ami pl. vasúti ill. villamos sínek közelében fontos Szivárgásmentes rendszer, minimalizálja a veszteségeket A kis súlyú és egyszerűen összetolható csatlakozók gyors beépítést biztosítanak még a nehezen megközelíthető, nehéz terepeken is A csövek teljesen sima belső felülete csökkenti a súrlódást és a nyomáseséseket, leegyszerűsíti a higiéniai intézkedéseket A külső átmérő nagy méretpontossága biztosítja a rendszer tökéletes vízzárását és lehetővé teszi a kitakarás nélküli technológiákat, mint pl. a csőbélelés Változatos hosszúság: a csövek könnyen vághatók méretre az építkezésen Íves beépítés lehetősége a csatlakozókban megengedett szögeltérések miatt Következetesen ellenőrzött és tanúsított minőség (az anyagtulajdonságok és a nyomástartás ellenőrzése) A beépítés lehetséges rendkívül magas vagy alacsony hőmérsékleteken is 4 5 Centrifugal casting process patented by HOBAS Szolgáltatásaink Segítség a csövek méretezésénél és a tervezés során Hidraulikai számítások Tanácsadás a tervrajzok elkészítése során, a nemzeti követelményekhez igazodva Segítség az alapok méretezéséhez, rögzítéseknél és a kitámasztásoknál CAD formátumú rajzok Tanácsadás és útmutatás az építkezésnél a kivitelezés során Kompatibilitás más termékekkel 100 éves élettartam A csőfal szerkezete 1 Külső védőréteg 2 Külső támasztó réteg (üvegszál, poliészter gyanta) 3 Átmeneti réteg (üvegszál, poliészter gyanta, homok) 4 Belső réteg (homok,poliészter gyanta, üvegszál) 5 Átmeneti réteg (lásd. 3. pont) 6 Belső támasztó réteg (lásd. 2. pont) 7 Záróréteg 8 Belső, speciális gyantában gazdag réteg

5 5 Minőség Minden ivóvízzel kapcsolatba kerülő termékkel szemben magasak az elvárások. A HOBAS rugalmas, teljes rendszert biztosít, melynek tulajdonságait, szilárdságát és terhelhetőségét szakértőink rendszeresen ellenőrzik saját, belső kutató- és fejlesztési központunkban. Gravitációs és nyomóvezetékekhez készült termékeink választéka mind átmérőben (DN 150 DN 3500), mind nyomásosztályban (PN 1 PN 32) széles. Számtalan nemzeti és nemzetközi tanúsítványt és jóváhagyást kaptak, valamint megfelelnek az európai, amerikai és más nemzetközi szervezetek által előírt szabványoknak. Többek között a teljesség igénye nélkül: EN 1796, TÜV Octagon minőségi tanúsítvány, ISO 9001 és ISO

6 6 Well pipe HOBAS rendszermegoldások Az ivóvíz szállítására, tárolására és a vízelosztásra alkalmas, átfogó, megbízható rendszerről van szó, számtalan szabványos és megrendelésre készült terméket gyártunk. Kút- és szűrőcsövek A speciálisan gyártott HOBAS CC-GRP kút- és szűrőcsöveket olyan helyen hasznosítják, ahol nagy mennyiségű talajvízból nyerik az ivóvízet. Ez a vízszintes vagy függőleges csövek beépítését jelenti a talajvízszint alatti víztartó rétegekbe. Ezután a vizet a kavicsszűrőn és egy nagy hálós rácson keresztül a szűrőrudakon vezetik át. Filter Pipes A HOBAS szűrőcsövek kiváló minőségét a tapasztalatok bizonyítják. Előnyei: nagy szűrőfelület, melynek köszönhetően kiemelkedő a szűrési eredmény, a szükség szerint alakítható terhelhetőség, költséghatékony beépítés és működtetés. A kút- és szűrőcsövek nagy tengelyirányú húzószilárdsága és tökéletesen vízzáró, összetolható csatlakozói különösen akkor töltenek be kulcsfontosságú szerepet, amikor a függőleges fúrókutak nagyon mélyen vannak és a víz kitermeléséhez hosszú csövet kell a földbe süllyeszteni. Filter pipe - inside and out

7 7 Spring water collection shaft a forrástól a fogyasztóig Forrásvízgyűjtő aknák A forrásokból elsősorban hegyvidéken gyűjtenek ivóvizet, pl. a svájci és osztrák Alpok előhegységeiben. Itt a vizet nem kiszivattyúzzák, mint amikor a talajvízből nyerik, hanem szűrőkön vagy szűrőcsöveken keresztül hagyják folyni a mélyebben fekvő forrásvízgyűjtő aknába, ahol a vízben található homok és finom részecskéket az ülepítés során eltávolítják. A HOBAS természetesen minden egyes aknát pontosan a megrendelő feltételeinek megfelelően állít elő, a praktikus előgyártott egységek pedig biztosítják a gyors beépítést. Variation of interior design for a spring water collection shaft Ivóvíztárolók A begyűjtés vagy kivonás után a forrás,- és talajvizet az ivóvízellátó hálózatba táplálják és általában a víztárolóban tárolják. Az ivóvíz ezután innen a helyi lakossághoz kerül. A távoli vagy nehezen megközelíthető területeken a HOBAS ivóvíztartályok bizonyították a víztárolásra való alkalmasságukat. Öttől több száz köbméterig terjedő kapacitással, tartályainkat előgyártott állapotban szállítjuk. Ez azt jelenti, hogy az összes kulcsrakész tartály rendelésre készül és egységekben szállítjuk minden extrával előszerelve (pl.bejárati-, szelepkamra). Az összetolható csatlakozók pár órán belül könnyen összeszerelhetők, így az új kulcsrakész ivóvíztartály máris használatra kész. A kis súlyú szerkezeti egységeknek köszönhetően nincs szükség költséges, nehéz daruk és gépek használatára. Potable water reservoir Valve chamber

8 8 Restrained FWC Joints Ivóvízvezetékek A víz egy speciális ivóvízvezetéken keresztül hagyja el a víztárolót. Itt kerül képbe a HOBAS, csőátmérőinek széles választékával, különböző nyomásosztályokban. Az FWC csatlakozóink nem csak a gyors beépítési sebességet biztosítják, hanem tőkéletesen vízzáró rendszert is. A sima belső csőfelület és a rendkívül kicsi érdességi tényező minimalizálja a nyomásveszteséget, biztosítja az optimális áramlási sebességet és így a nyomott rendszerekben energiát takarít meg. Szabványos és egyedi idomok (T-idomok, karimák,elágazások és ívek) széles választéka egészíti ki termékválasztékunkat. A HOBAS GRP csővezetékek akár ívben is beépíthetők ívidomok nélkül: mivel a hat méter hosszú centrifugálisan öntött GRP csövek minden nehézség nélkül elvághatók és méretre szabhatók az építkezésen. A HOBAS FWC csatlakozók lehetővé teszik az illesztésekben a szögeltéréseket, így lenyűgözően kis sugarú ívek alakíthatók ki a csővezeték hosszától függően. A kis sugarú ív előnyösen hat a vezeték hidraulikájára, csökkentve a nyomásveszteséget. Ilyen fajta beépítésnél nincs szükség a beton kitámasztásokra, ami további költségcsökkentő tényező. Ha nagyobb építkezéseknél autópályákat, terjedelmes épületeket, állomásokat és sűrűn lakott területeket kell keresztezni, akkor a csősajtolás (ld. a prospektus hátlapján található képet) vagy más kitakarás nélküli módszer, pl. csőbélelés bizonyul a leginkább költséghatékony alternatívának. A HOBAS GRP ivóvízcsövek sima külső felülete, pontos külső átmérője és szilárdsága miatt kiválóan alkalmasak ilyen esetekben is. A HOBAS csövek UV sugárzással szembeni ellenállóképessége és alacsony hőtágulási együtthatója a felszíni beépítést is lehetővé teszi. Bármely beépítési módot választja, természetesen segítséget és tanácsot adunk a projekt megvalósítása során. Több évtizedes tapasztalatainkból merítünk, tervezési és beépítési tanácsadást végzünk: méretezzük a csővezetéket, kiszámítjuk az alapozás, rögzítés, kitámasztás minőségét és helyét, hidraulikai számításokat végzünk, a nemzeti követelményeket figyelembe véve javaslatot teszünk az idomok tervezése során. Nyomócsövek átmérői Bend Tee with loose flange Fixed flange Névleges átmérők DN* *További méretek megredelésre. A HOBAS ivóvízvezeték csöveket 1, 2, 3 és 6 méter hosszúságban gyártjuk (esetleges eltérések a gyári előírásokkal összhangban). Más hosszúságokat megrendelésre szállítunk.

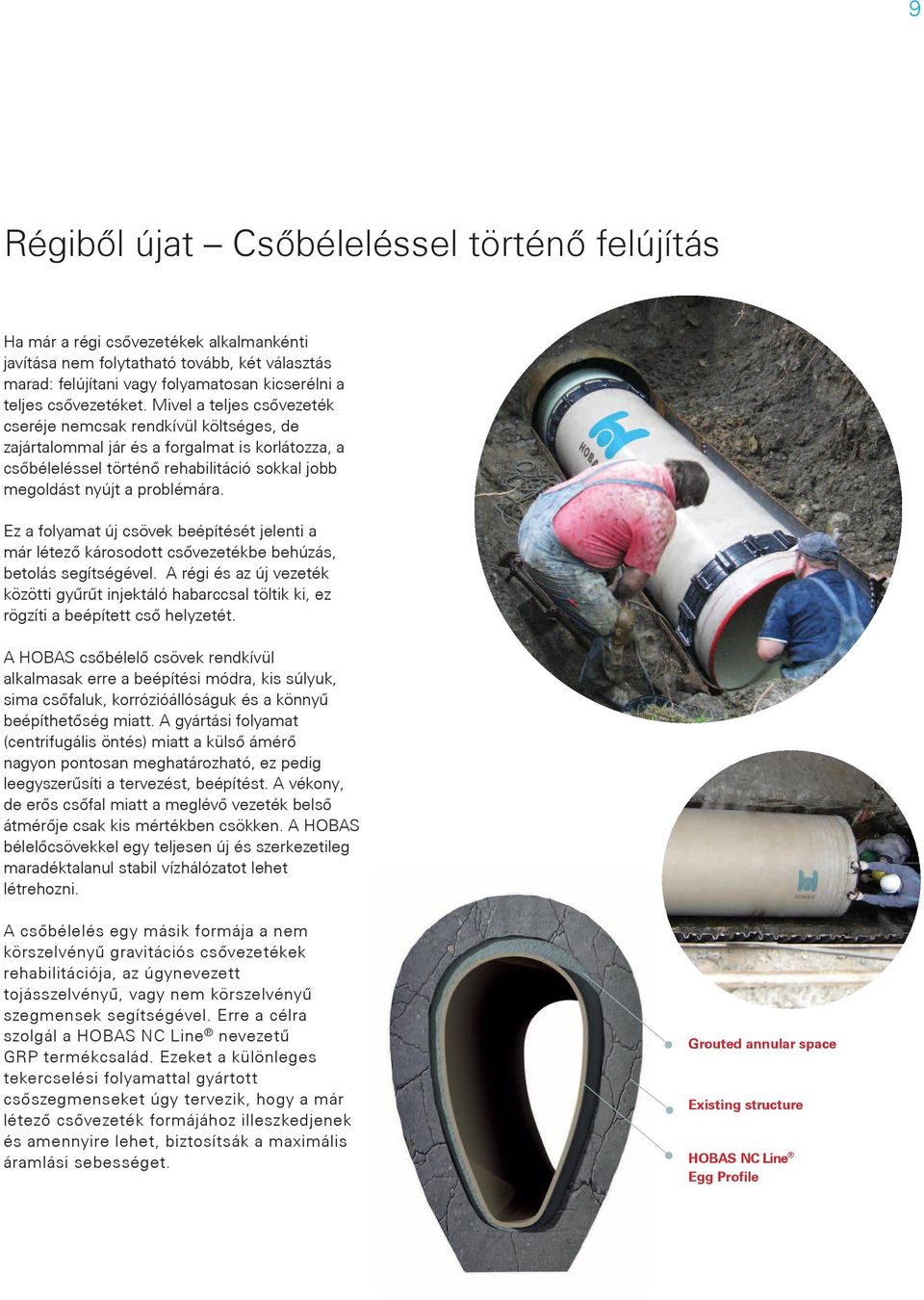

9 9 Régiből újat Csőbéleléssel történő felújítás Ha már a régi csővezetékek alkalmankénti javítása nem folytatható tovább, két választás marad: felújítani vagy folyamatosan kicserélni a teljes csővezetéket. Mivel a teljes csővezeték cseréje nemcsak rendkívül költséges, de zajártalommal jár és a forgalmat is korlátozza, a csőbéleléssel történő rehabilitáció sokkal jobb megoldást nyújt a problémára. Ez a folyamat új csövek beépítését jelenti a már létező károsodott csővezetékbe behúzás, betolás segítségével. A régi és az új vezeték közötti gyűrűt injektáló habarccsal töltik ki, ez rögzíti a beépített cső helyzetét. A HOBAS csőbélelő csövek rendkívül alkalmasak erre a beépítési módra, kis súlyuk, sima csőfaluk, korrózióállóságuk és a könnyű beépíthetőség miatt. A gyártási folyamat (centrifugális öntés) miatt a külső ámérő nagyon pontosan meghatározható, ez pedig leegyszerűsíti a tervezést, beépítést. A vékony, de erős csőfal miatt a meglévő vezeték belső átmérője csak kis mértékben csökken. A HOBAS bélelőcsövekkel egy teljesen új és szerkezetileg maradéktalanul stabil vízhálózatot lehet létrehozni. A csőbélelés egy másik formája a nem körszelvényű gravitációs csővezetékek rehabilitációja, az úgynevezett tojásszelvényű, vagy nem körszelvényű szegmensek segítségével. Erre a célra szolgál a HOBAS NC Line nevezetű GRP termékcsalád. Ezeket a különleges tekercselési folyamattal gyártott csőszegmenseket úgy tervezik, hogy a már létező csővezeték formájához illeszkedjenek és amennyire lehet, biztosítsák a maximális áramlási sebességet. Grouted annular space Existing structure HOBAS NC Line Egg Profile

10 10 Példák, referenciák t pressure DN 300 PN 16 SN Kristálytiszta ivóvíz 20 év óta a HOBAS csővezetékekkel Lengyelországban 1991-ben Wrocław központjában DN 300 átmérőjű, 1,5 kilométer hosszú HOBAS CC-GRP ivóvízvezetéket (WaterLine ) építettek, nagyon kis takarással, a Świniary lakónegyed ivóvízellátása érdekében. Közel két évizednyi megbízható üzemelés után, a PN 16, SN ivóvízvezeték eredeti vonalvezetése változtatásra szorult, mivel a forgalmi torlódások feloldására egy új kitérőt építettek. A HOBAS tervezőinek így megadatott az a ritka lehetőség, hogy megvizsgálják a húsz év óta működő csöveket. A saját laboratóriumban, és a Lengyel Polimer Anyagok Vizsgáló Intézete (Instytut Inżynierii Materiałów Polimerowych i Barwników) által a csőanyagokon végzett vizsgálatok szerint a csőfalat alkotó minden egyes réteg teljesen ép maradt. A csőanyag a nyomásteszten is a vártnál jobban szerepelt; a mechanikus tulajdonságok messze felülmúlták a várható, EN 1796 szabványon alapuló szintet. A HOBAS csővezeték rendszerek számos előnye Wrocław városában bebizonyosodott, a régi csöveken végzett vizsgálatok igazolták, hogy a HOBAS csőrendszerek nemcsak, hogy nem igényelnek karbantartást, de hosszú távon verhetetlen előnyökkel bírnak. Projekt adatok Építés éve 1991 Csőrendszer hossza 1540 m Átmérők DN 300 Nyomásosztály PN 16 Beépítés módja Nyílt árok Előnyök Hosszú élettartam, kiváló hidraulikai tulajdonságok, szivárgásmentes rendszer Nyomás [bár] Nyomáspróba DN 300 PN 16 SN HOBAS regresszió diagramm DN 300 PN 16 SN csőminta 16 év Time [h] 50 év, 2-es bizotnsági tényezővel számolva

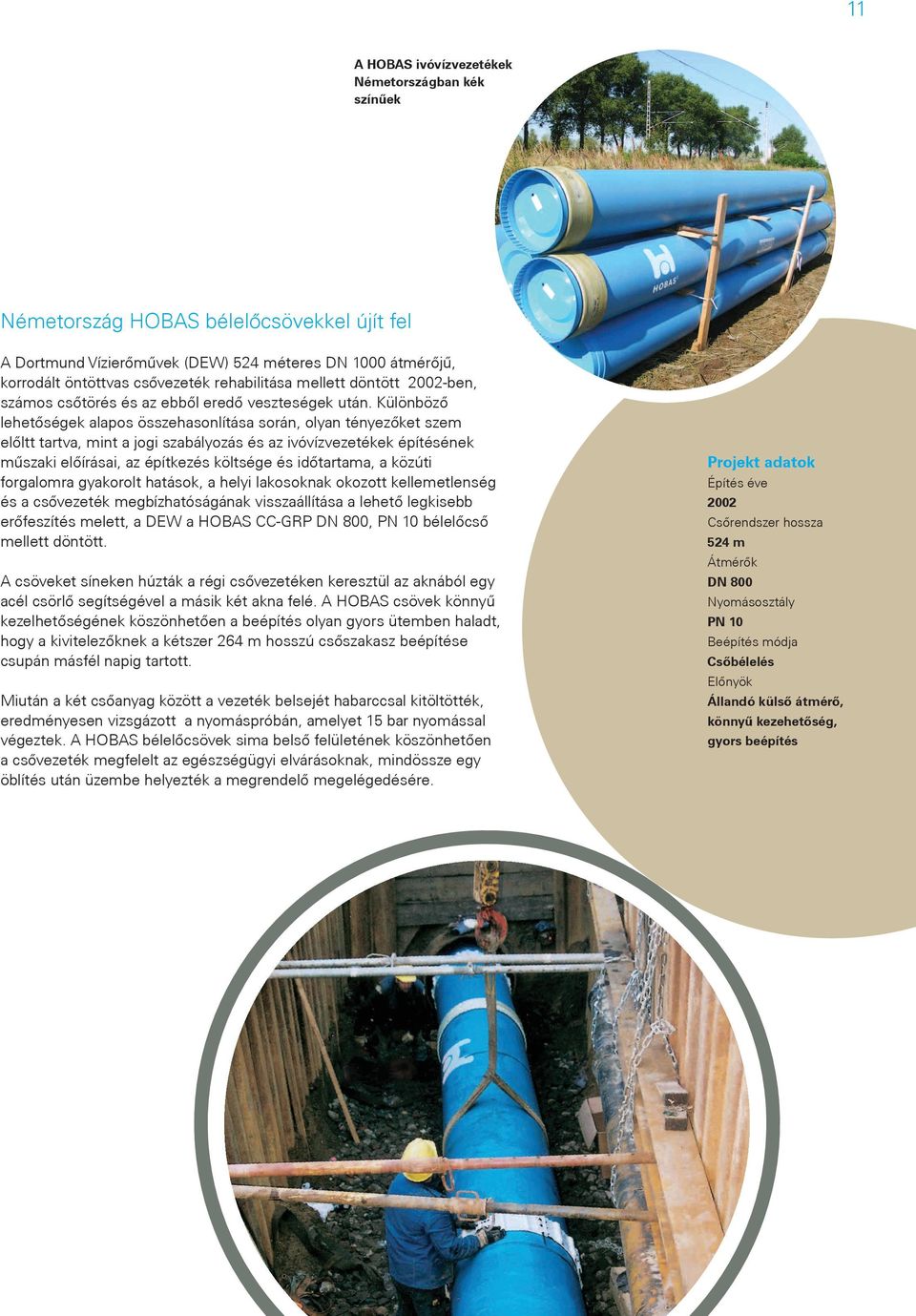

11 11 A HOBAS ivóvízvezetékek Németországban kék színűek Németország HOBAS bélelőcsövekkel újít fel A Dortmund Vízierőművek (DEW) 524 méteres DN 1000 átmérőjű, korrodált öntöttvas csővezeték rehabilitása mellett döntött 2002-ben, számos csőtörés és az ebből eredő veszteségek után. Különböző lehetőségek alapos összehasonlítása során, olyan tényezőket szem előltt tartva, mint a jogi szabályozás és az ivóvízvezetékek építésének műszaki előírásai, az építkezés költsége és időtartama, a közúti forgalomra gyakorolt hatások, a helyi lakosoknak okozott kellemetlenség és a csővezeték megbízhatóságának visszaállítása a lehető legkisebb erőfeszítés melett, a DEW a HOBAS CC-GRP DN 800, PN 10 bélelőcső mellett döntött. A csöveket síneken húzták a régi csővezetéken keresztül az aknából egy acél csörlő segítségével a másik két akna felé. A HOBAS csövek könnyű kezelhetőségének köszönhetően a beépítés olyan gyors ütemben haladt, hogy a kivitelezőknek a kétszer 264 m hosszú csőszakasz beépítése csupán másfél napig tartott. Miután a két csőanyag között a vezeték belsejét habarccsal kitöltötték, eredményesen vizsgázott a nyomáspróbán, amelyet 15 bar nyomással végeztek. A HOBAS bélelőcsövek sima belső felületének köszönhetően a csővezeték megfelelt az egészségügyi elvárásoknak, mindössze egy öblítés után üzembe helyezték a megrendelő megelégedésére. Projekt adatok Építés éve 2002 Csőrendszer hossza 524 m Átmérők DN 800 Nyomásosztály PN 10 Beépítés módja Csőbélelés Előnyök Állandó külső átmérő, könnyű kezehetőség, gyors beépítés

12 12 Ívek ívidomok nélkül Ausztria északi részén Egy 2004-es Víz Karintiának nevezetű projekt Ausztria déli részén Klagenfurt és St. Veit an der Glan városok lakosai számára biztosította az ivóvízellátást. A csővezeték egy szakasza a St. Klementenben és Klagenfurtban található külszíni tartályok között HOBAS CC-GRP ivóvíz csövek (WaterLine ) használatával készült. A döntéshez a termék kiváló korrózióállósága és az ívben való beépíthetősége vezetett. Csupán a 6 méter hosszú csövek lerövidítésére volt szükség minden továbbiról a HOBAS FWC csatlakozó idomok gondoskodtak: lehetővé téve a csöveknek a szögeltérését, ugyanakkor biztosítva a szivárgásmentességét. Számos helyi kivitelező naponta 100 méter DN 500, PN 10, SN es HOBAS nyomóvezetéket épített be nyílt árkos módszert alkalmazva, így a 4.3 km hosszú szakasz hihetetlenül rövid idő alatt készült el. Projekt adatok Építés éve 2004 Csőrendszer hossza 4200 m Átmérők DN 500 Nyomásosztály PN 10 Beépítés módja Nyílt árok Előnyök Költségmegtakarítás a kötéseknél megengedett szögeltérés miatt, a csöveket a helyszínen vágták méretre

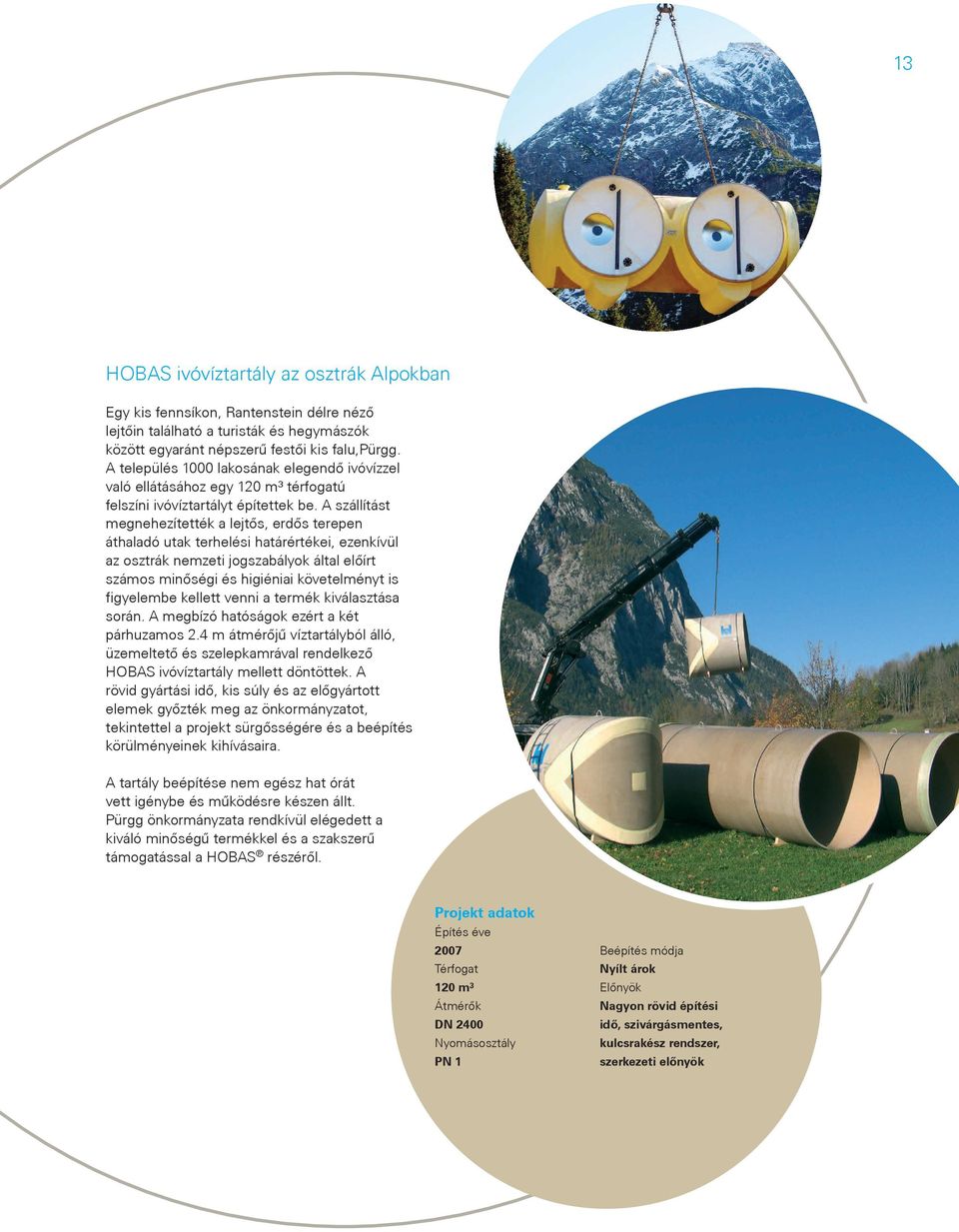

13 13 HOBAS ivóvíztartály az osztrák Alpokban Egy kis fennsíkon, Rantenstein délre néző lejtőin található a turisták és hegymászók között egyaránt népszerű festői kis falu,pürgg. A település 1000 lakosának elegendő ivóvízzel való ellátásához egy 120 m³ térfogatú felszíni ivóvíztartályt építettek be. A szállítást megnehezítették a lejtős, erdős terepen áthaladó utak terhelési határértékei, ezenkívül az osztrák nemzeti jogszabályok által előírt számos minőségi és higiéniai követelményt is figyelembe kellett venni a termék kiválasztása során. A megbízó hatóságok ezért a két párhuzamos 2.4 m átmérőjű víztartályból álló, üzemeltető és szelepkamrával rendelkező HOBAS ivóvíztartály mellett döntöttek. A rövid gyártási idő, kis súly és az előgyártott elemek győzték meg az önkormányzatot, tekintettel a projekt sürgősségére és a beépítés körülményeinek kihívásaira. A tartály beépítése nem egész hat órát vett igénybe és működésre készen állt. Pürgg önkormányzata rendkívül elégedett a kiváló minőségű termékkel és a szakszerű támogatással a HOBAS részéről. Projekt adatok Építés éve 2007 Térfogat 120 m³ Átmérők DN 2400 Nyomásosztály PN 1 Beépítés módja Nyílt árok Előnyök Nagyon rövid építési idő, szivárgásmentes, kulcsrakész rendszer, szerkezeti előnyök

14 14 A HOBAS vízvezetékek (WaterLine ) 1992 óta bizonyítják rátermettségüket Csehországban Amikor Brünn ivóvízellátásában gyakori zavarok keletkeztek a 90-es évek első felében, a vízművek úgy döntött, hogy ideje egy új vizellátó rendszert építeni Csehország második legnagyobb városában a projekt neve VOV regionális vízügyi projekt lett. A mérnökök hamar elvetették az eredeti tervet, mely szerint acélcsöveket használtak volna, de tartottak a kóbor áramtól, mivel a hálózat több helyen is a vasúti vonalak alatt halad el.az új csővezetéknek meg kellett felelni számos követelménynek, úgy mint a 16 báros belső nyomásnak, kielégítő belső átmérővel kellett rendelkeznie a megfelelő vízellátás biztosításához és a szigorú higiéniai előírásoknak is. Termékei kiváló tulajdonságainak és a teljes kiegészítő idomválasztéknak köszönhetően a tervezők a HOBAS mellett döntöttek. Összesen több mint 20 km különböző átmérőjű (DN 300 DN 1600) HOBAS GRP csövet és idomot terveztek be. A csöveket nyílt árkos módszerrel építették meg, ennek egy részét egy, az erre a célra épített közmű alagútban, ahol a csővezetéket betontömbökhöz rögzítették. A HOBAS ivóvízvezeték mindmáig bizonyította kiváló minőségét. Brünn városának elégedettségét pedig az ezt követően beépített nagy mennyiségű HOBAS csővezeték bizonyítja. Project Data Year of construction from 1992 Total length of pipeline > 20 km Diameter DN DN 1600 Pressure class up to PN 16 Installation method Open trench, on supports in a tunnel Advantages Corrosion resistance, long lifetime

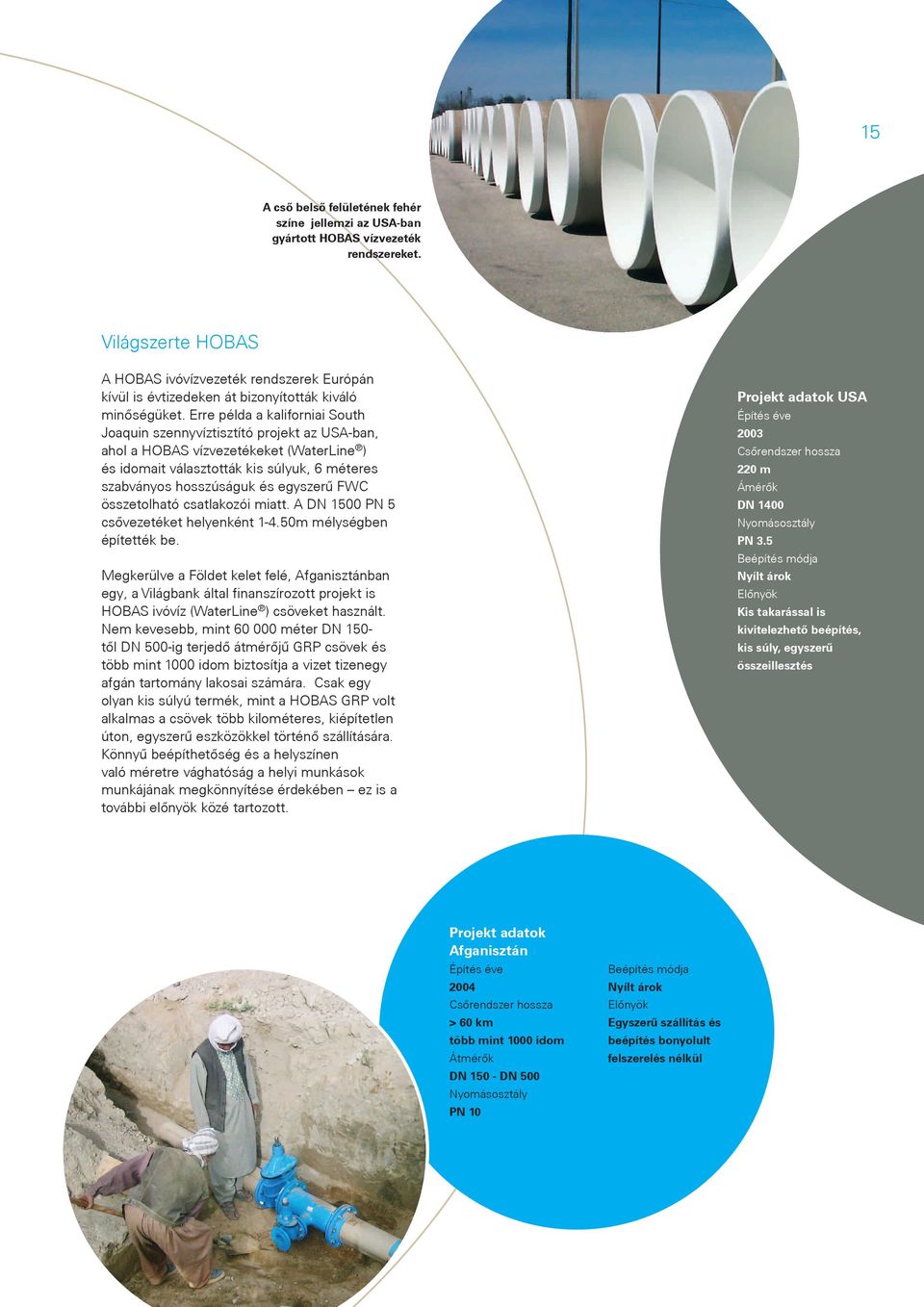

15 15 A cső belső felületének fehér színe jellemzi az USA-ban gyártott HOBAS vízvezeték rendszereket. Világszerte HOBAS A HOBAS ivóvízvezeték rendszerek Európán kívül is évtizedeken át bizonyították kiváló minőségüket. Erre példa a kaliforniai South Joaquin szennyvíztisztító projekt az USA-ban, ahol a HOBAS vízvezetékeket (WaterLine ) és idomait választották kis súlyuk, 6 méteres szabványos hosszúságuk és egyszerű FWC összetolható csatlakozói miatt. A DN 1500 PN 5 csővezetéket helyenként m mélységben építették be. Megkerülve a Földet kelet felé, Afganisztánban egy, a Világbank által finanszírozott projekt is HOBAS ivóvíz (WaterLine ) csöveket használt. Nem kevesebb, mint méter DN 150- től DN 500-ig terjedő átmérőjű GRP csövek és több mint 1000 idom biztosítja a vizet tizenegy afgán tartomány lakosai számára. Csak egy olyan kis súlyú termék, mint a HOBAS GRP volt alkalmas a csövek több kilométeres, kiépítetlen úton, egyszerű eszközökkel történő szállítására. Könnyű beépíthetőség és a helyszínen való méretre vághatóság a helyi munkások munkájának megkönnyítése érdekében ez is a további előnyök közé tartozott. Projekt adatok USA Építés éve 2003 Csőrendszer hossza 220 m Ámérők DN 1400 Nyomásosztály PN 3.5 Beépítés módja Nyílt árok Előnyök Kis takarással is kivitelezhető beépítés, kis súly, egyszerű összeillesztés Projekt adatok Afganisztán Építés éve 2004 Csőrendszer hossza > 60 km több mint 1000 idom Átmérők DN DN 500 Nyomásosztály PN 10 Beépítés módja Nyílt árok Előnyök Egyszerű szállítás és beépítés bonyolult felszerelés nélkül
