UVR Egy-/háromkörös univerzális szabályzó. Kezelés Szerelési útmutató HU Verzió

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "UVR 61-3. Egy-/háromkörös univerzális szabályzó. Kezelés Szerelési útmutató. 7.3-1 HU Verzió"

Átírás

1 UVR HU Verzió Egy-/háromkörös univerzális szabályzó Kezelés Szerelési útmutató HU

2

3 A teljes használati utasítás, minden sémával, és programlehetőséggel eléthető az interneten a oldalon. Diese Anleitung ist im Internet auch in anderen Sprachen unter verfügbar. This instruction manual is available in English at Ce manuel d instructions est disponible en langue française sur le site Internet Questo manuale d istruzioni è disponibile in italiano sul sito Internet

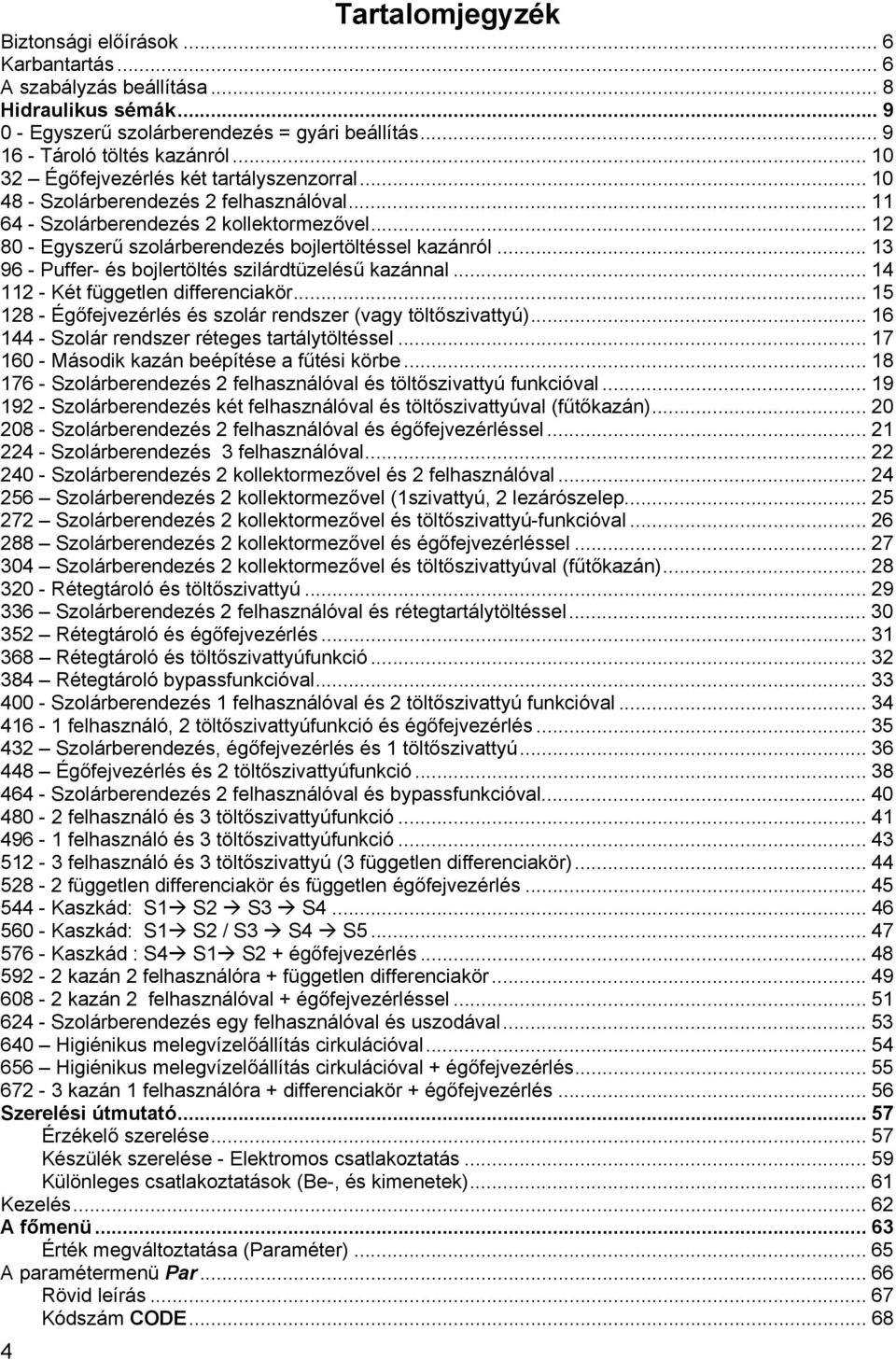

4 Tartalomjegyzék Biztonsági előírások... 6 Karbantartás... 6 A szabályzás beállítása... 8 Hidraulikus sémák Egyszerű szolárberendezés = gyári beállítás Tároló töltés kazánról Égőfejvezérlés két tartályszenzorral Szolárberendezés 2 felhasználóval Szolárberendezés 2 kollektormezővel Egyszerű szolárberendezés bojlertöltéssel kazánról Puffer- és bojlertöltés szilárdtüzelésű kazánnal Két független differenciakör Égőfejvezérlés és szolár rendszer (vagy töltőszivattyú) Szolár rendszer réteges tartálytöltéssel Második kazán beépítése a fűtési körbe Szolárberendezés 2 felhasználóval és töltőszivattyú funkcióval Szolárberendezés két felhasználóval és töltőszivattyúval (fűtőkazán) Szolárberendezés 2 felhasználóval és égőfejvezérléssel Szolárberendezés 3 felhasználóval Szolárberendezés 2 kollektormezővel és 2 felhasználóval Szolárberendezés 2 kollektormezővel (1szivattyú, 2 lezárószelep Szolárberendezés 2 kollektormezővel és töltőszivattyú-funkcióval Szolárberendezés 2 kollektormezővel és égőfejvezérléssel Szolárberendezés 2 kollektormezővel és töltőszivattyúval (fűtőkazán) Rétegtároló és töltőszivattyú Szolárberendezés 2 felhasználóval és rétegtartálytöltéssel Rétegtároló és égőfejvezérlés Rétegtároló és töltőszivattyúfunkció Rétegtároló bypassfunkcióval Szolárberendezés 1 felhasználóval és 2 töltőszivattyú funkcióval felhasználó, 2 töltőszivattyúfunkció és égőfejvezérlés Szolárberendezés, égőfejvezérlés és 1 töltőszivattyú Égőfejvezérlés és 2 töltőszivattyúfunkció Szolárberendezés 2 felhasználóval és bypassfunkcióval felhasználó és 3 töltőszivattyúfunkció felhasználó és 3 töltőszivattyúfunkció felhasználó és 3 töltőszivattyú (3 független differenciakör) független differenciakör és független égőfejvezérlés Kaszkád: S Kaszkád: / S4 S Kaszkád : S4 + égőfejvezérlés kazán 2 felhasználóra + független differenciakör kazán 2 felhasználóval + égőfejvezérléssel Szolárberendezés egy felhasználóval és uszodával Higiénikus melegvízelőállítás cirkulációval Higiénikus melegvízelőállítás cirkulációval + égőfejvezérlés kazán 1 felhasználóra + differenciakör + égőfejvezérlés Szerelési útmutató Érzékelő szerelése Készülék szerelése - Elektromos csatlakoztatás Különleges csatlakoztatások (Be-, és kimenetek) Kezelés A főmenü Érték megváltoztatása (Paraméter) A paramétermenü Par Rövid leírás Kódszám CODE

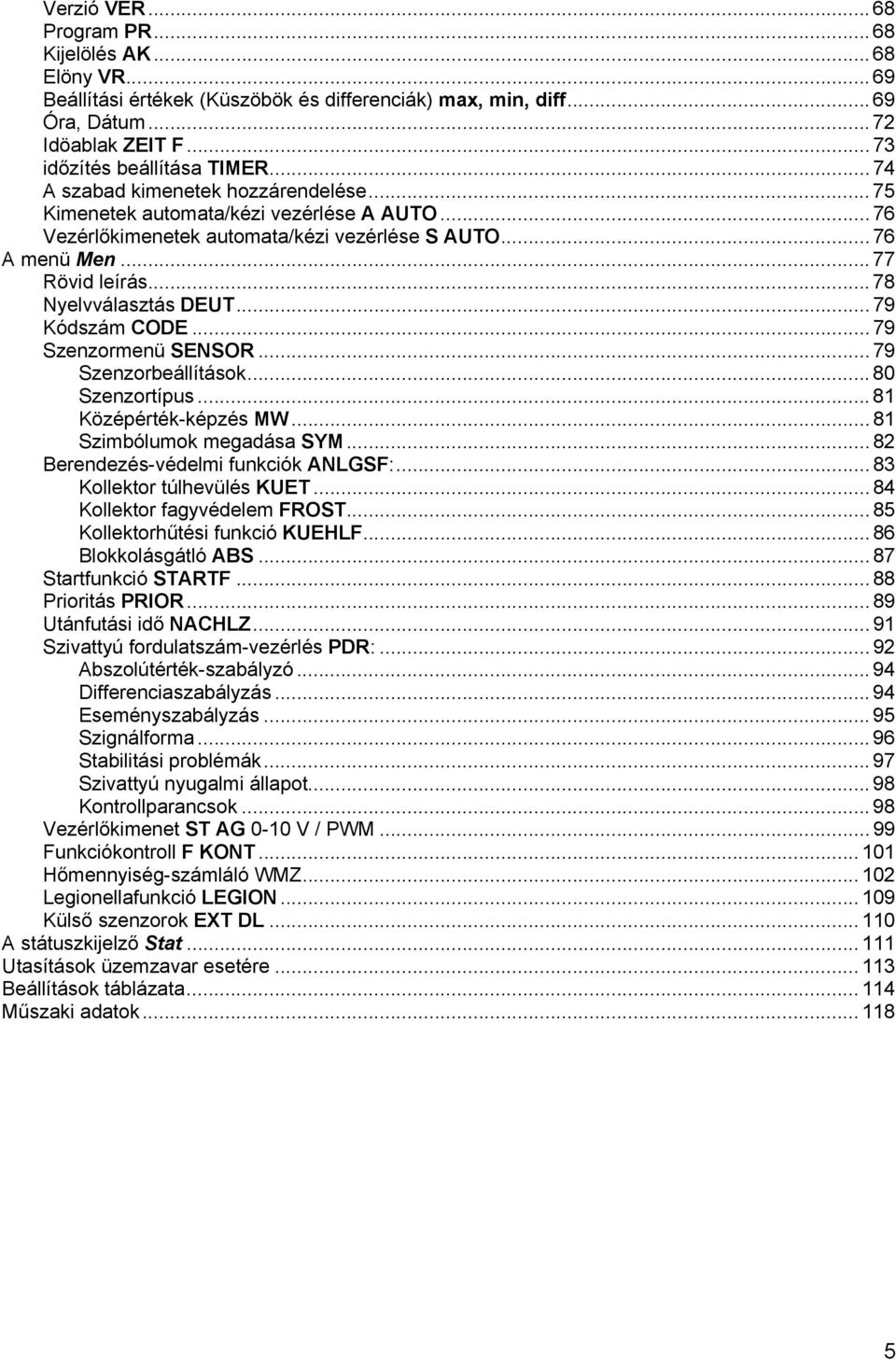

5 Verzió VER Program PR Kijelölés AK Elöny VR Beállítási értékek (Küszöbök és differenciák) max, min, diff Óra, Dátum Idöablak ZEIT F időzítés beállítása TIMER A szabad kimenetek hozzárendelése Kimenetek automata/kézi vezérlése A AUTO Vezérlőkimenetek automata/kézi vezérlése S AUTO A menü Men Rövid leírás Nyelvválasztás DEUT Kódszám CODE Szenzormenü SENSOR Szenzorbeállítások Szenzortípus Középérték-képzés MW Szimbólumok megadása SYM Berendezés-védelmi funkciók ANLGSF: Kollektor túlhevülés KUET Kollektor fagyvédelem FROST Kollektorhűtési funkció KUEHLF Blokkolásgátló ABS Startfunkció STARTF Prioritás PRIOR Utánfutási idő NACHLZ Szivattyú fordulatszám-vezérlés PDR: Abszolútérték-szabályzó Differenciaszabályzás Eseményszabályzás Szignálforma Stabilitási problémák Szivattyú nyugalmi állapot Kontrollparancsok Vezérlőkimenet ST AG 0-10 V / PWM Funkciókontroll F KONT Hőmennyiség-számláló WMZ Legionellafunkció LEGION Külső szenzorok EXT DL A státuszkijelző Stat Utasítások üzemzavar esetére Beállítások táblázata Műszaki adatok

6 Biztonsági előírások: A szabályzón elvégzett mindenfajta szerelési- és huzalozási munka csak feszültségmentesített állapotban végezhető. A készülék kinyitását, csatlakoztatását és üzembehelyezését csak hozzáértő személy végezheti. Eközben minden helyi biztonsági előírást be kell tartani. A készülék a technika legújabb szintjén áll, és minden szükséges biztonsági előírásnak megfelel. Csak a műszaki adatoknak és az alább felsorolt biztonsági rendelkezéseknek és előírásoknak megfelelően üzemeltethető ill. alkalmazható. A készülék alkalmazása során figyelembe kell venni a mindenkori speciális alkalmazási esetre vonatkozó szükséges jogi és biztonsági előírásokat. A szerelés csak száraz, épületen belüli területeken végezhető. A szabályzót a helyi előírásoknak megfelelően le kell tudni választani a hálózatról egy sokpólusú bontóelőtéttel (dugaszoló aljzat/villás dugó vagy kétpólusú szakaszkapcsoló). Mielőtt az üzemegységeken végzett szerelési vagy huzalozási munkák elkezdődnek, a szabályzót teljes egészében le kell bontani a hálózati feszültségről, és biztosítani kell, hogy ne kapcsolódjon be ismét. Soha ne cserélje össze a védőkisfeszültségi tartomány csatlakozásait (szenzorcsatlakozások) a 230V-os csatlakozásokkal. Ennek lehetséges következménye a készülék megrongálódása és életveszélyes feszültség keletkezése a készüléken és a csatlakoztatott szenzorokon. A szolárberendezések nagyon magas hőmérsékletre is felhevülhetnek. Fennáll ezért az égésveszély. Elővigyázatosan járjunk el a hőmérsékletérzékelők szerelésénél! A készülék biztonsági okokból csak tesztelés céljára maradhat kézi vezérlésű üzemmódban. Ebben az üzemmódban a maximális hőmérsékleti értékek, valamint az érzékelőfunkciók nem állnak megfigyelés alatt. A veszélytelen üzemeltetés többé nem lehetséges abban az esetben, ha a szabályzón vagy a csatlakoztatott üzemegységeken látható sérülések keletkeznek, azok nem müködnek vagy hosszabb időre kedvezőtlen körülmények között tárolták őket. Ha ezen a körülmények fennállnak, akkor a szabályzót illetve az üzemegységeket üzemen kívül kell helyezni és a felügyelet nélküli üzemeltetés ellen biztosítani kell. Karbantartás: Szakszerű kezelés és felhasználás esetén a készüléket nem kell karbantartani. Tisztításhoz csak finom alkoholos törlőkendőt (pl. spiritusz) kell használni. Erős tisztító- és oldószerelk mint klór vagy tri használata nem engedélyezett. Mivel a teljesen releváns alkatrészeket a szakszerű használat során nem tesszük ki megterhelésnek, ezért a hosszútávú áramlás nagyon kicsi. A készülék nem rendelkezik módosítási lehetőségekkel. Így a kiegyenlítés lehetősége megszűnik. A szerkezet konstruktív ismertető jegyeit egy esetleges javításnál nem szabad megváltoztatni. Pótalkatrészeknek meg kell felelniük az originál alkatrészeknek és a gyári beállításokkal megegyezően kell használni őket. 6

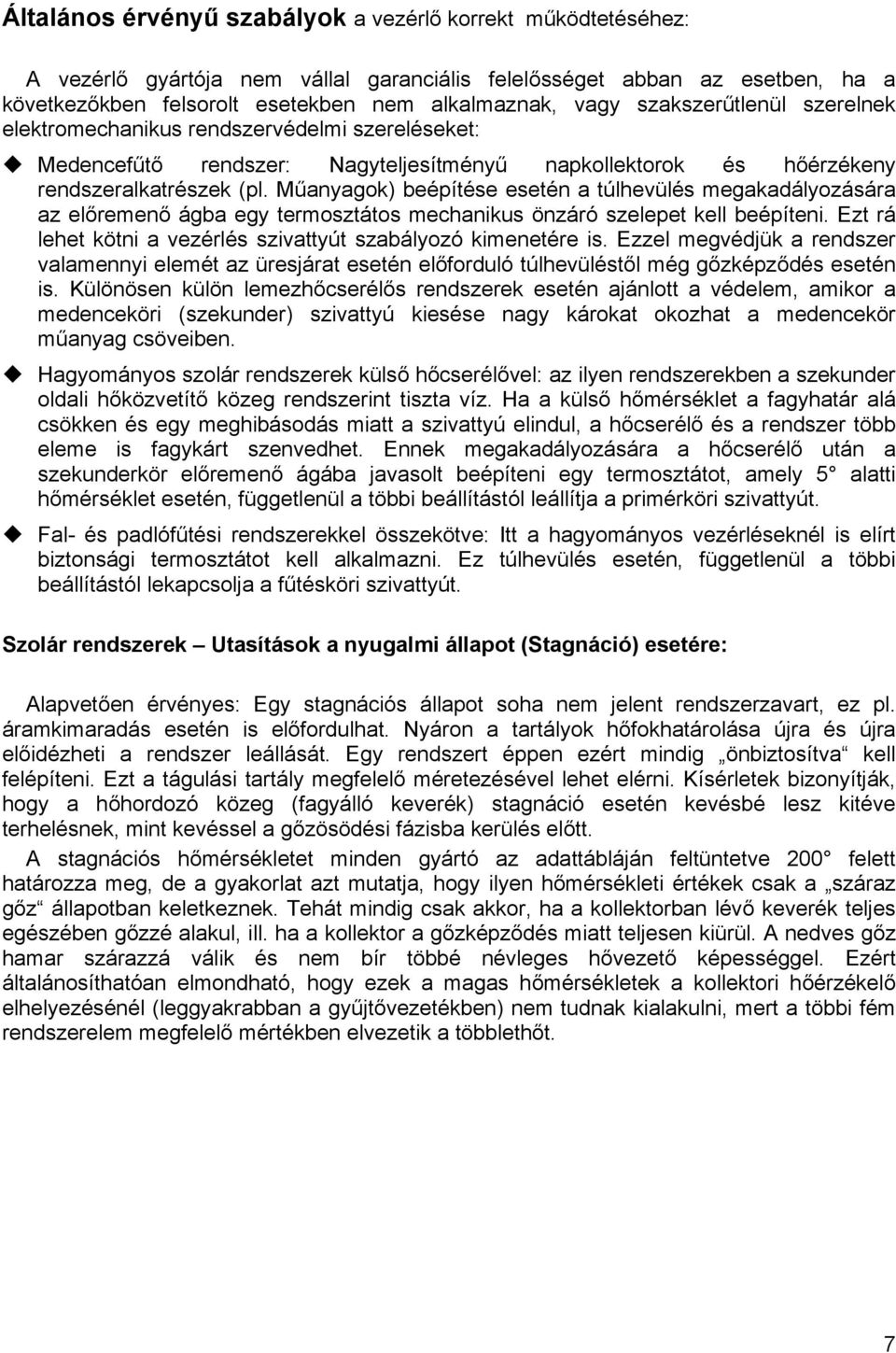

7 Általános érvényű szabályok a vezérlő korrekt működtetéséhez: A vezérlő gyártója nem vállal garanciális felelősséget abban az esetben, ha a következőkben felsorolt esetekben nem alkalmaznak, vagy szakszerűtlenül szerelnek elektromechanikus rendszervédelmi szereléseket: Medencefűtő rendszer: Nagyteljesítményű napkollektorok és hőérzékeny rendszeralkatrészek (pl. Műanyagok) beépítése esetén a túlhevülés megakadályozására az előremenő ágba egy termosztátos mechanikus önzáró szelepet kell beépíteni. Ezt rá lehet kötni a vezérlés szivattyút szabályozó kimenetére is. Ezzel megvédjük a rendszer valamennyi elemét az üresjárat esetén előforduló túlhevüléstől még gőzképződés esetén is. Különösen külön lemezhőcserélős rendszerek esetén ajánlott a védelem, amikor a medenceköri (szekunder) szivattyú kiesése nagy károkat okozhat a medencekör műanyag csöveiben. Hagyományos szolár rendszerek külső hőcserélővel: az ilyen rendszerekben a szekunder oldali hőközvetítő közeg rendszerint tiszta víz. Ha a külső hőmérséklet a fagyhatár alá csökken és egy meghibásodás miatt a szivattyú elindul, a hőcserélő és a rendszer több eleme is fagykárt szenvedhet. Ennek megakadályozására a hőcserélő után a szekunderkör előremenő ágába javasolt beépíteni egy termosztátot, amely 5 alatti hőmérséklet esetén, függetlenül a többi beállítástól leállítja a primérköri szivattyút. Fal- és padlófűtési rendszerekkel összekötve: Itt a hagyományos vezérléseknél is elírt biztonsági termosztátot kell alkalmazni. Ez túlhevülés esetén, függetlenül a többi beállítástól lekapcsolja a fűtésköri szivattyút. Szolár rendszerek Utasítások a nyugalmi állapot (Stagnáció) esetére: Alapvetően érvényes: Egy stagnációs állapot soha nem jelent rendszerzavart, ez pl. áramkimaradás esetén is előfordulhat. Nyáron a tartályok hőfokhatárolása újra és újra előidézheti a rendszer leállását. Egy rendszert éppen ezért mindig önbiztosítva kell felépíteni. Ezt a tágulási tartály megfelelő méretezésével lehet elérni. Kísérletek bizonyítják, hogy a hőhordozó közeg (fagyálló keverék) stagnáció esetén kevésbé lesz kitéve terhelésnek, mint kevéssel a gőzösödési fázisba kerülés előtt. A stagnációs hőmérsékletet minden gyártó az adattábláján feltüntetve 200 felett határozza meg, de a gyakorlat azt mutatja, hogy ilyen hőmérsékleti értékek csak a száraz gőz állapotban keletkeznek. Tehát mindig csak akkor, ha a kollektorban lévő keverék teljes egészében gőzzé alakul, ill. ha a kollektor a gőzképződés miatt teljesen kiürül. A nedves gőz hamar szárazzá válik és nem bír többé névleges hővezető képességgel. Ezért általánosíthatóan elmondható, hogy ezek a magas hőmérsékletek a kollektori hőérzékelő elhelyezésénél (leggyakrabban a gyűjtővezetékben) nem tudnak kialakulni, mert a többi fém rendszerelem megfelelő mértékben elvezetik a többlethőt. 7

8 A szabályzás beállítása lépésről-lépésre Mégha Ön itt meg is kapja az útmutatást a szabályzás beállításához, feltétlenül szükséges, hogy elolvassa a kezelési útmutatót, különösen a programválasztás és a beállítási értékek fejezeteket. Menü Par Par Par Par Par Par Par Par Men Men A hidraulikaséme kiválasztása a készülékséma alapján. Ügyeljen a nyíldiagrammokra és a képletekre is, valamint a programkiterjesztésekre +1, +2, +4 und +8, amennyiben a sémához kapcsolódnak. A programszám kiválasztása. Némely esetben érdemes egy vagy több opciót +1, +2, +4 ill. +8 választani az optimális szabályzás elérése érdekében. A szenzorok csatlakoztatása a bemenetekhez és a szivattyúkhoz, szelepekhez, stb., a kimenetekhez, pontosan a kiválasztott sémának megfelelően; amennyiben használják: az adatvezeték (DL-Bus) és a vezérlőkimenetek csatlakoztatása. Belépés a paramétermenübe, a kódszám 32 és a programszám PR beírása. Fontolja meg, hogy egy kimenetet kikeresztez-e, beírni az AK almenüben. Mivel csak az 1-es kimenet rendelkezik fordulatszámszabályzással, a kikeresztezés néha szükségszerű lehet annak érdekében, hogy egy bizonyos szivattyú fordulatszáma szabályozható legyen Az előnykiosztás kiválasztása a VR almenüben, amennyiben kívánt A szükséges beállítási értékek max, min, diff megadása a kiválasztott sémánál ill. programnál szereplő listának megfelelően Óra és dátum beállítása Igény szerint időablakok ZEITF megadása vagy az időzítő aktiválása Az A ON ill. A OFF kiválasztásával tudja a kimeneteket állandóan be- ill. kikapcsolni és ellenőrizheti, hogy a csatlakozások stimmelnek-e. Ezen ellenőrzés után azonban minden kimenetnek ismét A AUTO-n kell állnia. Az S ON ill. S OFF kiválasztásával tartósan kapcsolgathatja a vezérlőkimeneteket 10V 0 V között és ezzel ellenőrizheti a vezérlőkimenetek működését (amennyiben használja őket). Ezen ellenőrzés után azonban minden vezérlőkimenetet ismét S AUTO-ra kell állítani. Amennyiben nem alkalmaznak standardszenzorokat PT1000, a SENSOR menüben meg kell változtatni a szenzorbeállításokat (pl. KTY es szenzoroknál). Igény szerint egyéb funkciók aktiválása (pl. startfunkció, hűtőfunkció, fordulatszámszabályzás, hőmennyiségszámláló, stb.) Minden kijelzett szenzorérték ellenőrzése szemléletességre. A nem csatlakoztatott vagy hibásan parametrizált szenzorok 999 C-ot mutatnak. 8

9 Hidraulikus sémák Figyelem! A hidraulikai sémák használata előtt mindenképpen olvassa végig ezt a használati utasítást, különösen a Pogramválasztás és a Beállítási értékek fejezeteket. A következő funkciók valamennyi programsémához hozzárendelhetők utólag: Szivattyú utánfűtési idő Szivattyú fordulatszám szabályzás 0 10V, vagy napelem (PWM) - kimenet Rendszerfunkció-kontroll Hőmennyiségmérés Legionella-védelmi funkció Blokkolásvédelem A következő funkciók bekapcsolásának csak szolár rendszerek esetében van értelme: Kollektor-túlmelegedés védelem, fagyvédelemi funkció, Startfunkció, Solarelsőbbség, Kollektor- visszahűtési funkció Az és/vagy kimenetek olyan sémák esetében, amelyeknél ezek a kimenetek nem használatosak, a Par (parametrizálás) menüben logikusan ( ÉS, VAGY ) összekapcsolhatók, vagy kapcsolóóra-kimenetként hasznáhatók. Leálláskapcsolásnál (= Égőfejvezérlésnél, amikor egyik szenzor kikapcsol egy), a kikapcsoló szenzornak elsőbbsége van. Ez azt jelenti, hogy ha pl. előnytelen parametrizálás-, vagy szenzorelhelyezés miatt egyszerre lép fel a be-, ill. a kikapcsolási jel kiadása, a kikapcsolás funkció élvez elsőbbséget. Program 0 - Egyszerű szolárberendezés = gyári beállítás diff1 min1 max1 Szükséges beállítások: max1 határolás tar. max2 lásd minden program +1 min1 bekapcsolási hőmr.koll. diff1 koll. tar. Program 0: Az szivattyú működik, ha nagyobb mint a min1 küszöb és a diff1 különbséggel magasabb mint És a max1 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 Minden program +1: Kiegészítőleg érvényes: túllépi a max2 küszöböt, az szivattyú kikapcsol. 9

10 Program 16 - Tároló töltés kazánról - min1 diff1 max1 Szükséges beállítások: max1 határolás tar. max2 lásd minden program +1 min1 bekapcsolási hőm. kazán diff1 kazán tar. Program 16: Az szivattyú működik, ha nagyobb mint a min1 küszöb és diff1 differenciával magasabb mint és a max1 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 Minden program +1: Kiegészítőleg érvényes: túllépi a max2 küszöböt, az szivattyú kikapcsol. Program 32 Égőfejvezérlés két tartályszenzorral Égőfej min3 max3 Szükséges beállítások: max3 égőfej KI, tar. min3 égőfej BE, tar. Program 32: Az kimenet bekapcsol, ha küszöbértéke min3 alá csökken. Az kikapcsol (domináns), ha küszöbértéke max3 fölé emelkedik. (BE) = < min3 (KI) = > max3 Minden Program +1: Az égőfejvezérlés () csak az szenzoron keresztül történik. Az kimenet bekapcsol, ha küszöbértéke min3 alá csökken. Az kikapcsol (domináns), ha küszöbértéke max3 fölé emelkedik. (BE) = < min3 (KI) = > max3 Javaslat: Az keresztezése -mal (a PAR menüben) lehetővé teszi ennek a programnak a kiegészítő relé nélkül történő üzemeltetését 10

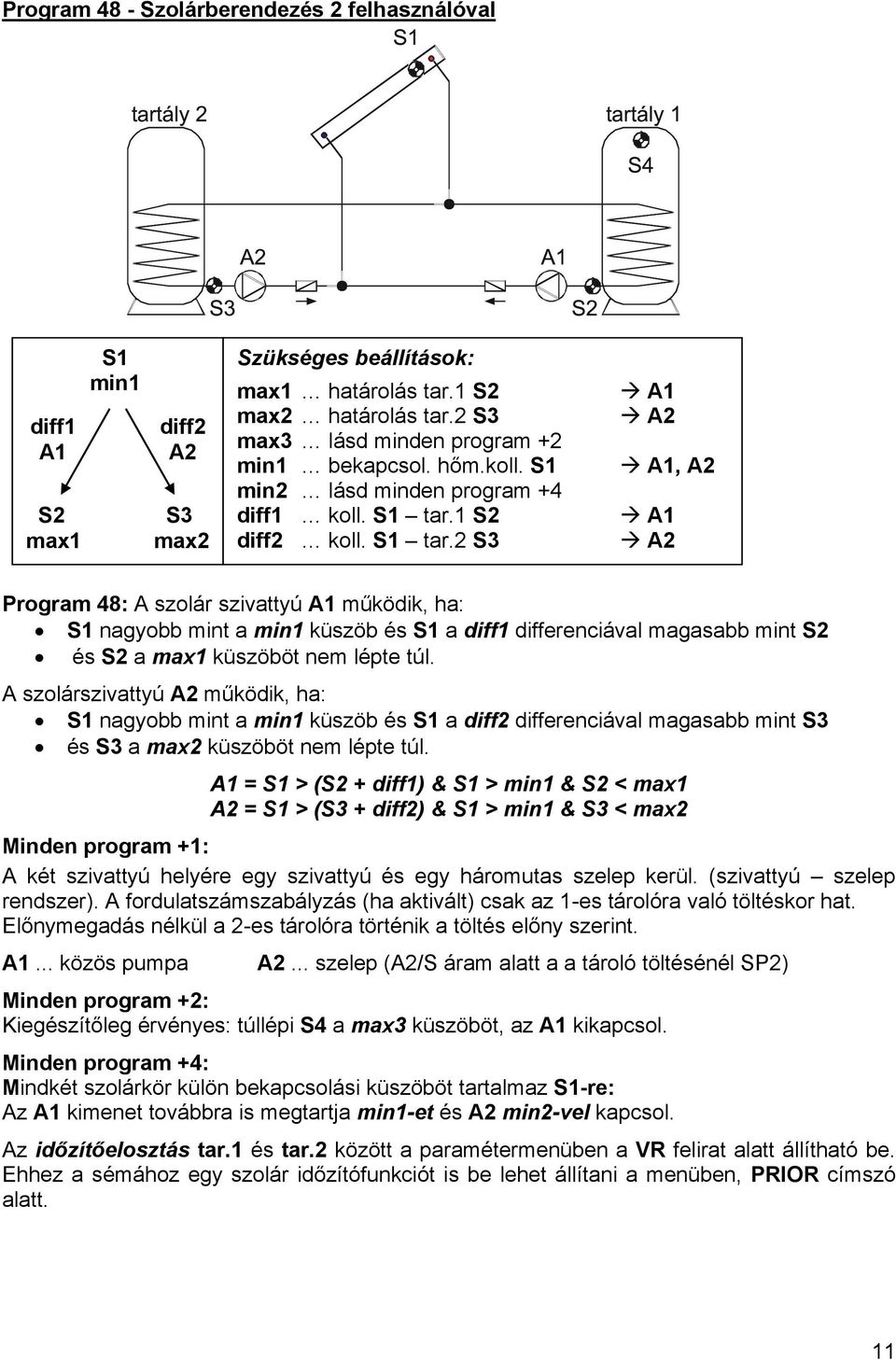

11 Program 48 - Szolárberendezés 2 felhasználóval diff1 max1 min1 diff2 max2 Szükséges beállítások: max1 határolás tar.1 max2 határolás tar.2 max3 lásd minden program +2 min1 bekapcsol. hőm.koll. min2 lásd minden program +4 diff1 koll. tar.1 diff2 koll. tar.2, Program 48: A szolár szivattyú működik, ha: nagyobb mint a min1 küszöb és a diff1 differenciával magasabb mint és a max1 küszöböt nem lépte túl. A szolárszivattyú működik, ha: nagyobb mint a min1 küszöb és a diff2 differenciával magasabb mint és a max2 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 = > ( + diff2) & > min1 & < max2 Minden program +1: A két szivattyú helyére egy szivattyú és egy háromutas szelep kerül. (szivattyú szelep rendszer). A fordulatszámszabályzás (ha aktivált) csak az 1-es tárolóra való töltéskor hat. Előnymegadás nélkül a 2-es tárolóra történik a töltés előny szerint.... közös pumpa... szelep (/S áram alatt a a tároló töltésénél SP2) Minden program +2: Kiegészítőleg érvényes: túllépi S4 a max3 küszöböt, az kikapcsol. Minden program +4: Mindkét szolárkör külön bekapcsolási küszöböt tartalmaz -re: Az kimenet továbbra is megtartja min1-et és min2-vel kapcsol. Az időzítőelosztás tar.1 és tar.2 között a paramétermenüben a VR felirat alatt állítható be. Ehhez a sémához egy szolár időzítófunkciót is be lehet állítani a menüben, PRIOR címszó alatt. 11

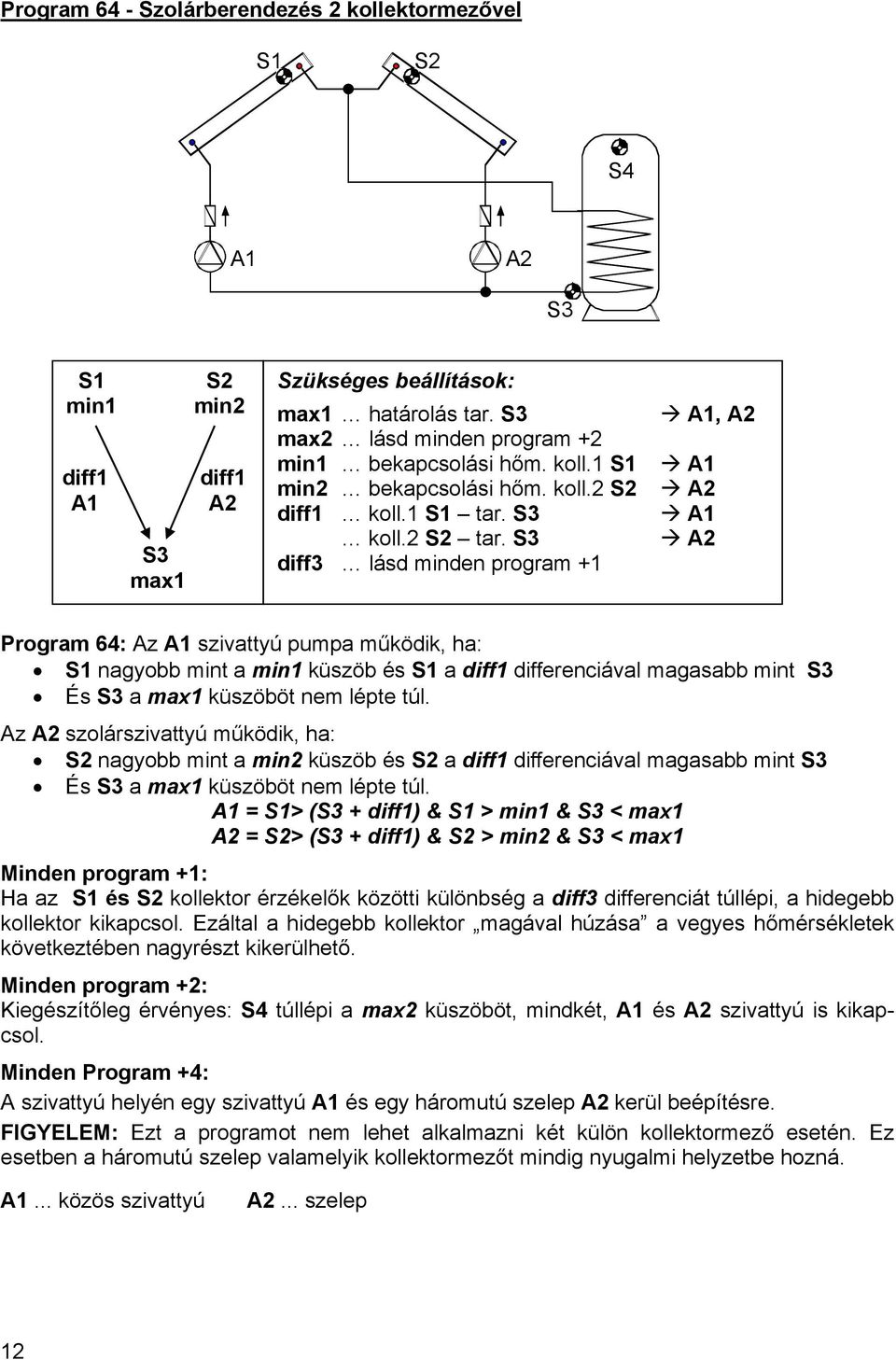

12 Program 64 - Szolárberendezés 2 kollektormezővel S4 min1 diff1 max1 min2 diff1 Szükséges beállítások: max1 határolás tar. max2 lásd minden program +2 min1 bekapcsolási hőm. koll.1 min2 bekapcsolási hőm. koll.2 diff1 koll.1 tar. koll.2 tar. diff3 lásd minden program +1, Program 64: Az szivattyú pumpa működik, ha: nagyobb mint a min1 küszöb és a diff1 differenciával magasabb mint És a max1 küszöböt nem lépte túl. Az szolárszivattyú működik, ha: nagyobb mint a min2 küszöb és a diff1 differenciával magasabb mint És a max1 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 = > ( + diff1) & > min2 & < max1 Minden program +1: Ha az és kollektor érzékelők közötti különbség a diff3 differenciát túllépi, a hidegebb kollektor kikapcsol. Ezáltal a hidegebb kollektor magával húzása a vegyes hőmérsékletek következtében nagyrészt kikerülhető. Minden program +2: Kiegészítőleg érvényes: S4 túllépi a max2 küszöböt, mindkét, és szivattyú is kikapcsol. Minden Program +4: A szivattyú helyén egy szivattyú és egy háromutú szelep kerül beépítésre. FIGYELEM: Ezt a programot nem lehet alkalmazni két külön kollektormező esetén. Ez esetben a háromutú szelep valamelyik kollektormezőt mindig nyugalmi helyzetbe hozná.... közös szivattyú... szelep 12

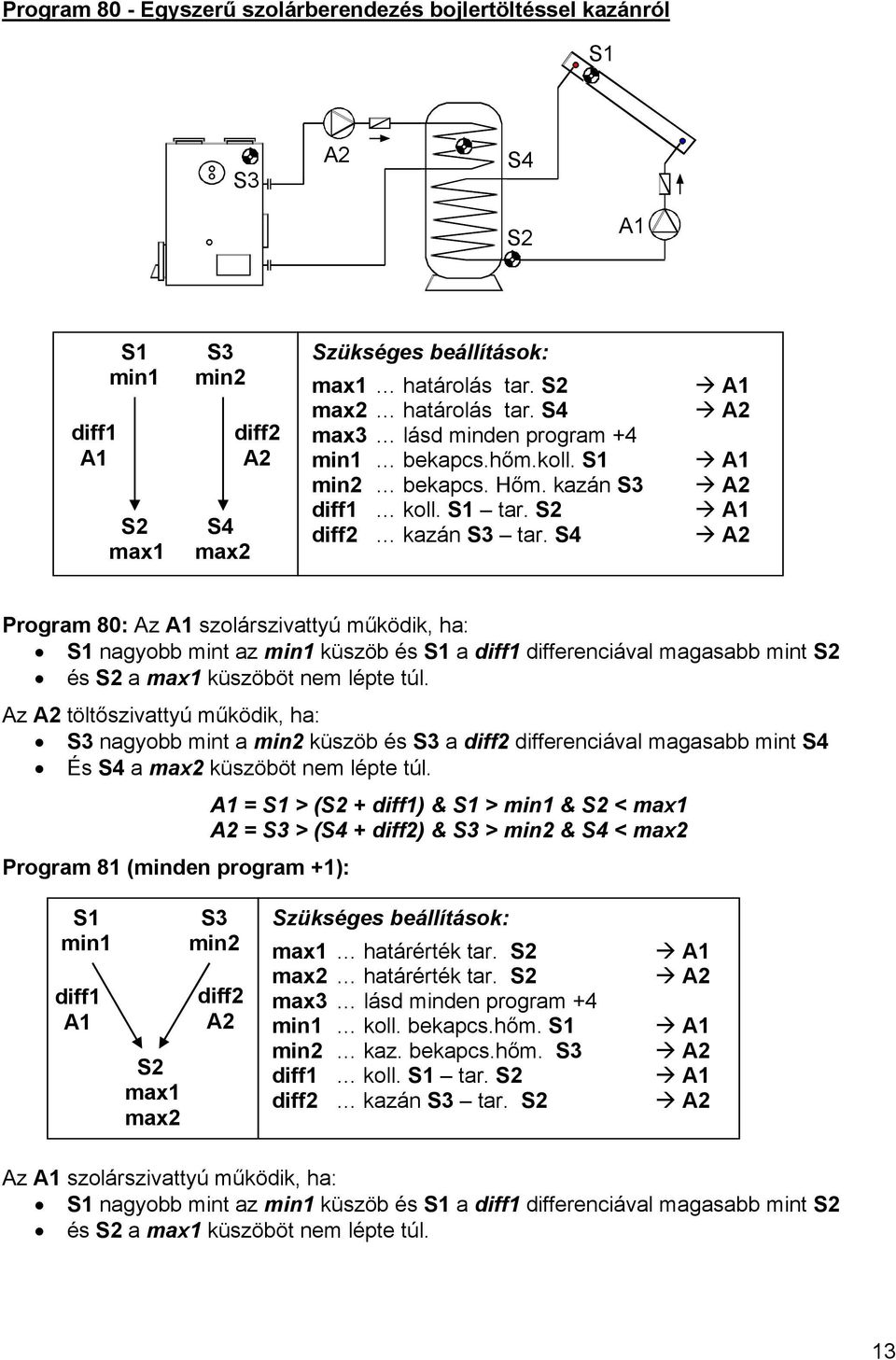

13 Program 80 - Egyszerű szolárberendezés bojlertöltéssel kazánról S4 diff1 min1 max1 min2 S4 max2 diff2 Szükséges beállítások: max1 határolás tar. max2 határolás tar. S4 max3 lásd minden program +4 min1 bekapcs.hőm.koll. min2 bekapcs. Hőm. kazán diff1 koll. tar. diff2 kazán tar. S4 Program 80: Az szolárszivattyú működik, ha: nagyobb mint az min1 küszöb és a diff1 differenciával magasabb mint és a max1 küszöböt nem lépte túl. Az töltőszivattyú működik, ha: nagyobb mint a min2 küszöb és a diff2 differenciával magasabb mint S4 És S4 a max2 küszöböt nem lépte túl. Program 81 (minden program +1): = > ( + diff1) & > min1 & < max1 = > (S4 + diff2) & > min2 & S4 < max2 min1 diff1 max1 max2 min2 diff2 Szükséges beállítások: max1 határérték tar. max2 határérték tar. max3 lásd minden program +4 min1 koll. bekapcs.hőm. min2 kaz. bekapcs.hőm. diff1 koll. tar. diff2 kazán tar. Az szolárszivattyú működik, ha: nagyobb mint az min1 küszöb és a diff1 differenciával magasabb mint és a max1 küszöböt nem lépte túl. 13

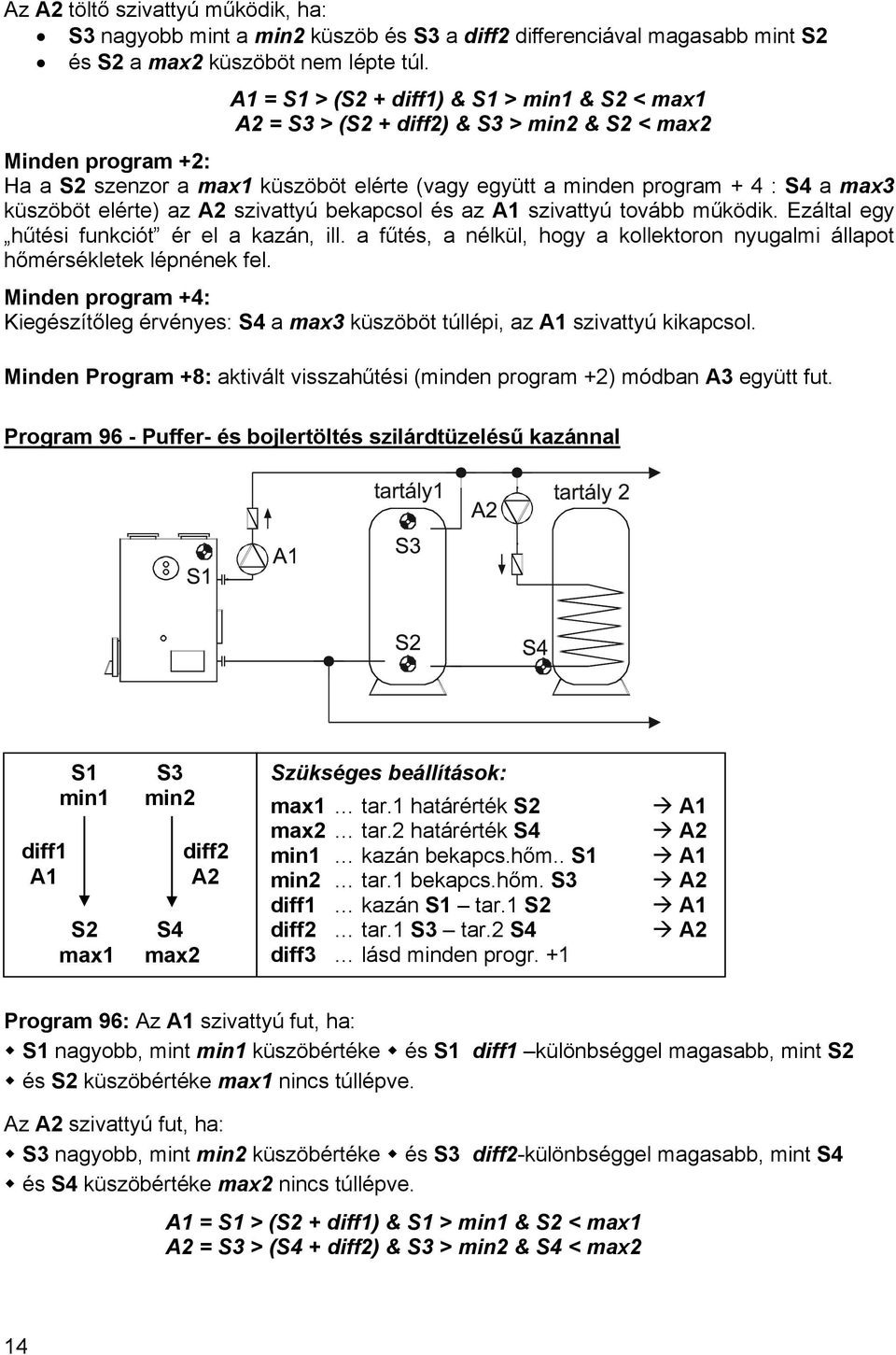

14 Az töltő szivattyú működik, ha: nagyobb mint a min2 küszöb és a diff2 differenciával magasabb mint és a max2 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 = > ( + diff2) & > min2 & < max2 Minden program +2: Ha a szenzor a max1 küszöböt elérte (vagy együtt a minden program + 4 : S4 a max3 küszöböt elérte) az szivattyú bekapcsol és az szivattyú tovább működik. Ezáltal egy hűtési funkciót ér el a kazán, ill. a fűtés, a nélkül, hogy a kollektoron nyugalmi állapot hőmérsékletek lépnének fel. Minden program +4: Kiegészítőleg érvényes: S4 a max3 küszöböt túllépi, az szivattyú kikapcsol. Minden Program +8: aktivált visszahűtési (minden program +2) módban együtt fut. Program 96 - Puffer- és bojlertöltés szilárdtüzelésű kazánnal diff1 min1 max1 min2 S4 max2 diff2 Szükséges beállítások: max1 tar.1 határérték max2 tar.2 határérték S4 min1 kazán bekapcs.hőm.. min2 tar.1 bekapcs.hőm. diff1 kazán tar.1 diff2 tar.1 tar.2 S4 diff3 lásd minden progr. +1 Program 96: Az szivattyú fut, ha: nagyobb, mint min1 küszöbértéke és diff1 különbséggel magasabb, mint és küszöbértéke max1 nincs túllépve. Az szivattyú fut, ha: nagyobb, mint min2 küszöbértéke és diff2-különbséggel magasabb, mint S4 és S4 küszöbértéke max2 nincs túllépve. = > ( + diff1) & > min1 & < max1 = > (S4 + diff2) & > min2 & S4 < max2 14

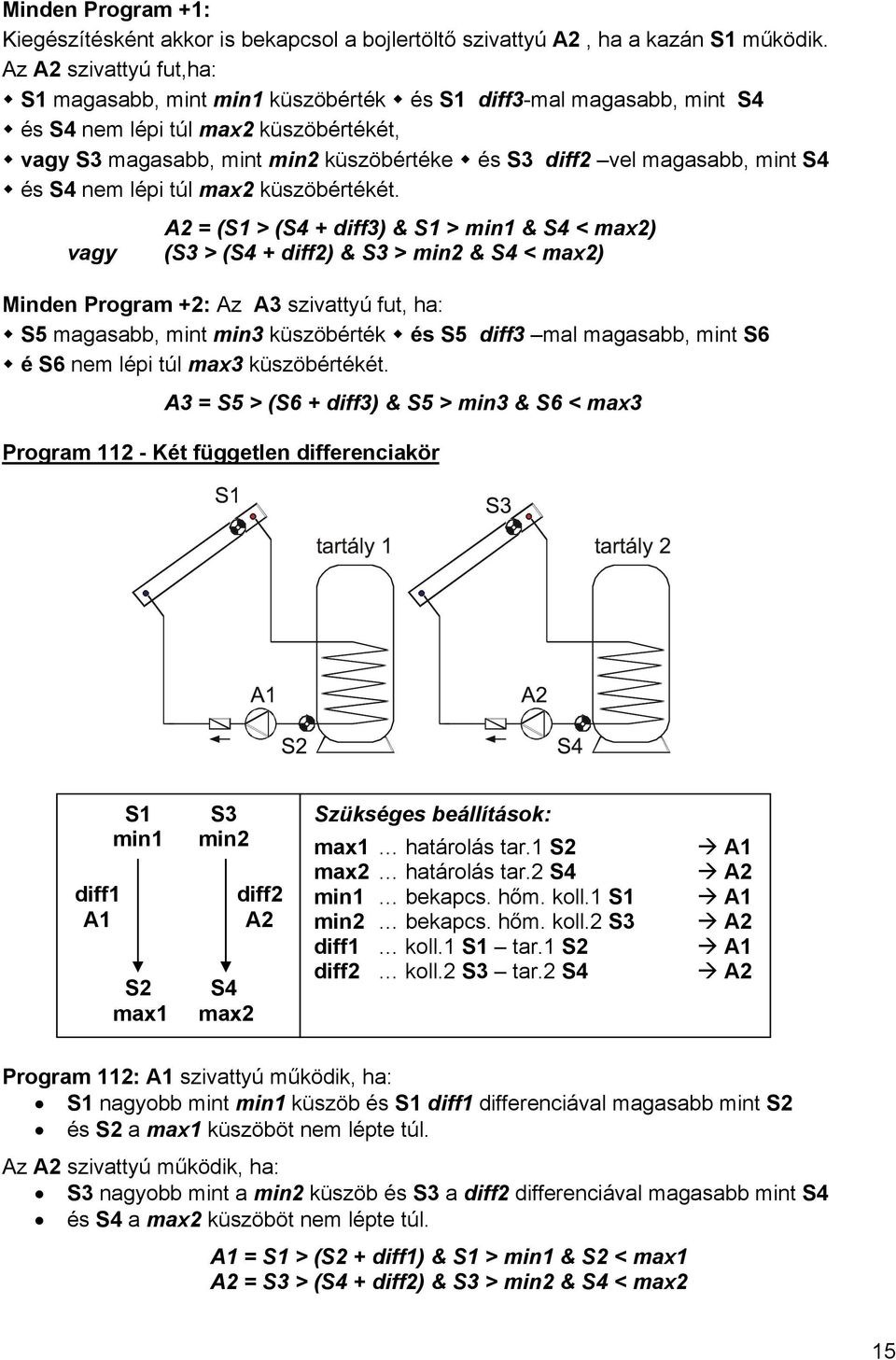

15 Minden Program +1: Kiegészítésként akkor is bekapcsol a bojlertöltő szivattyú, ha a kazán működik. Az szivattyú fut,ha: magasabb, mint min1 küszöbérték és diff3-mal magasabb, mint S4 és S4 nem lépi túl max2 küszöbértékét, vagy magasabb, mint min2 küszöbértéke és diff2 vel magasabb, mint S4 és S4 nem lépi túl max2 küszöbértékét. vagy = ( > (S4 + diff3) & > min1 & S4 < max2) ( > (S4 + diff2) & > min2 & S4 < max2) Minden Program +2: Az szivattyú fut, ha: S5 magasabb, mint min3 küszöbérték és S5 diff3 mal magasabb, mint S6 é S6 nem lépi túl max3 küszöbértékét. = S5 > (S6 + diff3) & S5 > min3 & S6 < max3 Program Két független differenciakör diff1 min1 max1 min2 S4 max2 diff2 Szükséges beállítások: max1 határolás tar.1 max2 határolás tar.2 S4 min1 bekapcs. hőm. koll.1 min2 bekapcs. hőm. koll.2 diff1 koll.1 tar.1 diff2 koll.2 tar.2 S4 Program 112: szivattyú működik, ha: nagyobb mint min1 küszöb és diff1 differenciával magasabb mint és a max1 küszöböt nem lépte túl. Az szivattyú működik, ha: nagyobb mint a min2 küszöb és a diff2 differenciával magasabb mint S4 és S4 a max2 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 = > (S4 + diff2) & > min2 & S4 < max2 15

16 Program Égőfejvezérlés és szolár rendszer (vagy töltőszivattyú) S4 min1 diff1 max1 Égőfej S4 min3 max3 Szükséges beállítások: max1 határérték tar. max3 égőfej kik. tar. min1 koll. bekapcs.hőm. min2 lásd minden program +2 min3 égőfej bek. tar. S4 diff1 koll. tar. diff2 lásd minden program +2 Program 128: Az szolárszivattyú fut, ha: magasabb, mint min1 küszöbérték és diff1 gyel magasabb, mint és nem lépi túl max1 küszöbértéket. Az kimenet bekapcsol, ha S4 a min3 küszöbérték alá csökken. Az kimenet kikapcsol (domináns), ha túllépi max3 küszöbértéket. = > ( + diff1) & > min1 & < max1 (BE) = S4 < min3 (KI) = > max3 Minden Program +1: Az égőfejvezérlés () csak az S4 szenzoron keresztül működik. Az kimenet bekapcsol, ha S4 a min3 küszöbérték alá csökken. Az kimenet kikapcsol (domináns), ha S4 túllépi max3 küszöbértéket. (BE) = S4 < min3 (KI) = S4 > max3 Minden Program +2: Az szivattyú kiegészítésként bekapcsol diff2 az S4 és diff2 különbségére (pl. Kazán Puffer Bojler rendszer esetén). Az szivattyú fut, ha: nagyobb, mint min1 küszöb és diff1 különbséggel nagyobb, mint és d max1 küszöböt nem lépi át, vagy S4 nagyobb, mint min2 küszöb és S4 diff2 különbséggel nagyobb, mint és a max1 küszöbértéket nem lépte túl. vagy = ( > ( + diff1) & > min1 & < max1) (S4 > ( + diff2) & S4 > min2 & < max1) 16

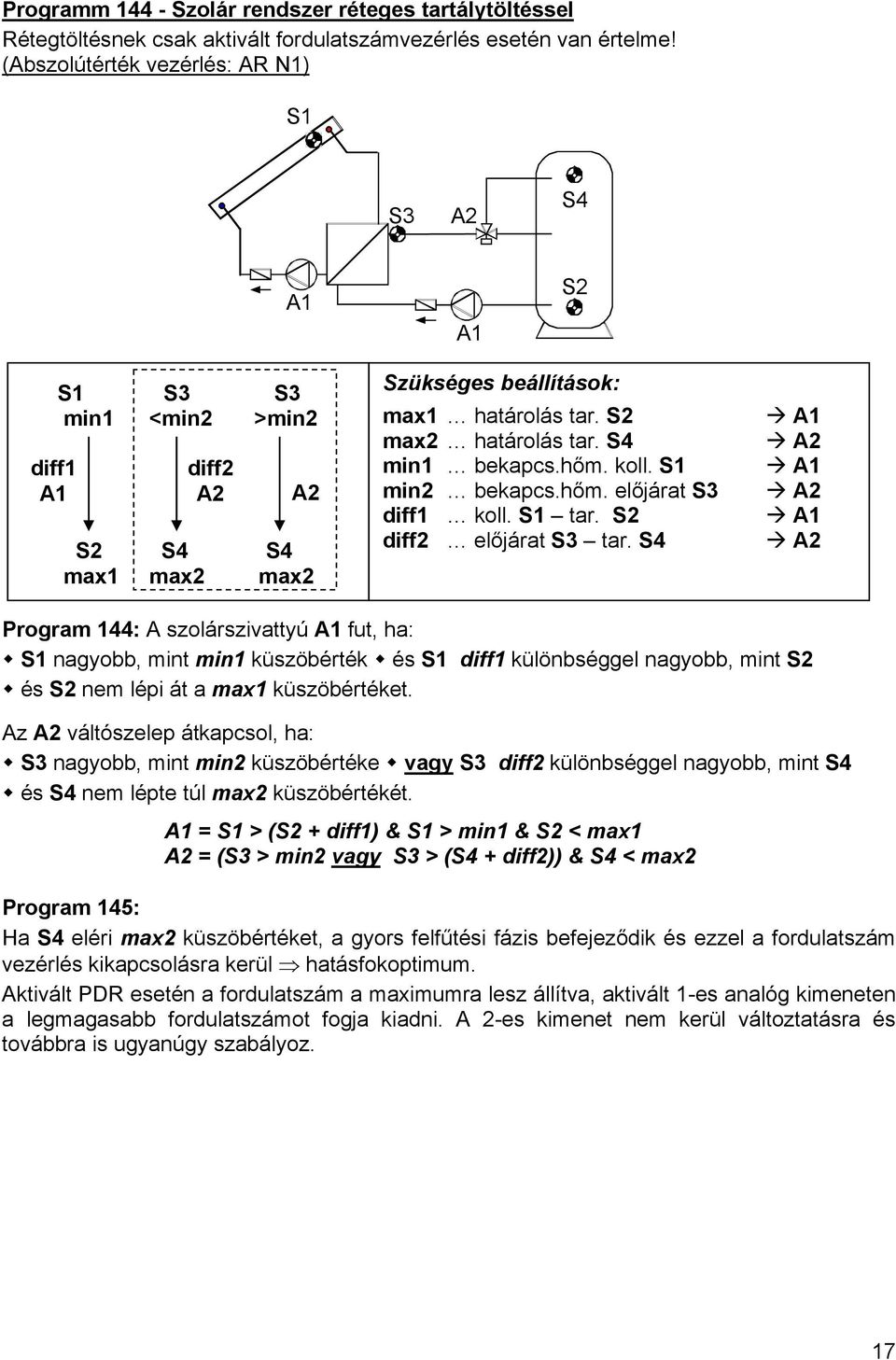

17 Programm Szolár rendszer réteges tartálytöltéssel Rétegtöltésnek csak aktivált fordulatszámvezérlés esetén van értelme! (Abszolútérték vezérlés: AR N1) S4 diff1 min1 <min2 >min2 diff2 S4 S4 max1 max2 max2 Szükséges beállítások: max1 határolás tar. max2 határolás tar. S4 min1 bekapcs.hőm. koll. min2 bekapcs.hőm. előjárat diff1 koll. tar. diff2 előjárat tar. S4 Program 144: A szolárszivattyú fut, ha: nagyobb, mint min1 küszöbérték és diff1 különbséggel nagyobb, mint és nem lépi át a max1 küszöbértéket. Az váltószelep átkapcsol, ha: nagyobb, mint min2 küszöbértéke vagy diff2 különbséggel nagyobb, mint S4 és S4 nem lépte túl max2 küszöbértékét. = > ( + diff1) & > min1 & < max1 = ( > min2 vagy > (S4 + diff2)) & S4 < max2 Program 145: Ha S4 eléri max2 küszöbértéket, a gyors felfűtési fázis befejeződik és ezzel a fordulatszám vezérlés kikapcsolásra kerül hatásfokoptimum. Aktivált PDR esetén a fordulatszám a maximumra lesz állítva, aktivált 1-es analóg kimeneten a legmagasabb fordulatszámot fogja kiadni. A 2-es kimenet nem kerül változtatásra és továbbra is ugyanúgy szabályoz. 17

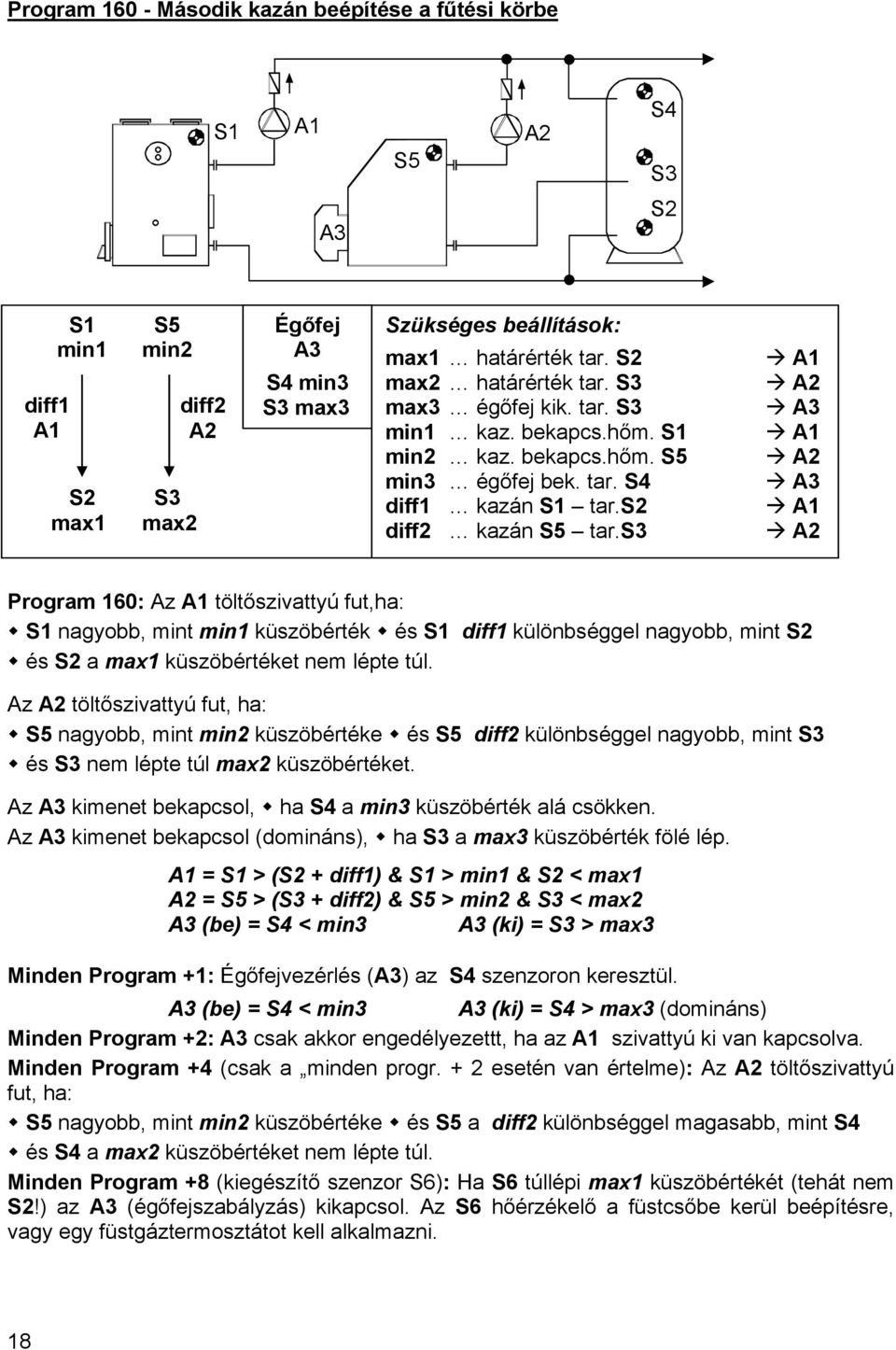

18 Program Második kazán beépítése a fűtési körbe S5 S4 diff1 min1 max1 S5 min2 max2 diff2 Égőfej S4 min3 max3 Szükséges beállítások: max1 határérték tar. max2 határérték tar. max3 égőfej kik. tar. min1 kaz. bekapcs.hőm. min2 kaz. bekapcs.hőm. S5 min3 égőfej bek. tar. S4 diff1 kazán tar. diff2 kazán S5 tar. Program 160: Az töltőszivattyú fut,ha: nagyobb, mint min1 küszöbérték és diff1 különbséggel nagyobb, mint és a max1 küszöbértéket nem lépte túl. Az töltőszivattyú fut, ha: S5 nagyobb, mint min2 küszöbértéke és S5 diff2 különbséggel nagyobb, mint és nem lépte túl max2 küszöbértéket. Az kimenet bekapcsol, ha S4 a min3 küszöbérték alá csökken. Az kimenet bekapcsol (domináns), ha a max3 küszöbérték fölé lép. = > ( + diff1) & > min1 & < max1 = S5 > ( + diff2) & S5 > min2 & < max2 (be) = S4 < min3 (ki) = > max3 Minden Program +1: Égőfejvezérlés () az S4 szenzoron keresztül. (be) = S4 < min3 (ki) = S4 > max3 (domináns) Minden Program +2: csak akkor engedélyezettt, ha az szivattyú ki van kapcsolva. Minden Program +4 (csak a minden progr. + 2 esetén van értelme): Az töltőszivattyú fut, ha: S5 nagyobb, mint min2 küszöbértéke és S5 a diff2 különbséggel magasabb, mint S4 és S4 a max2 küszöbértéket nem lépte túl. Minden Program +8 (kiegészítő szenzor S6): Ha S6 túllépi max1 küszöbértékét (tehát nem!) az (égőfejszabályzás) kikapcsol. Az S6 hőérzékelő a füstcsőbe kerül beépítésre, vagy egy füstgáztermosztátot kell alkalmazni. 18

19 Program Szolárberendezés 2 felhasználóval és töltőszivattyú funkcióval diff1 min1 diff2 S5 min2 diff3 S4 max1 max2 max3 Szükséges beállítások:: max1 határolás tar.1 max2 határolás tar.2 max3 határolás tar.1 S4 min1 bekapcs. hőm. koll. min2 bekapcs. hőm. tar.2 S5 min3 lásd minden program +4 diff1 koll. tar.1 diff2 koll. tar.2 diff3 tar.2 S5 tar.1 S4 Program 176: szolárszivattyú működik, ha: nagyobb mint a min1 küszöb és a diff1 differenciával magasabb mint És a max1 küszöböt nem lépte túl. Az szolárszivattyú működik, ha: nagyobb mint a min1 küszöb és a diff2 differenciával magasabb mint és a max2 küszöböt nem lépte túl. Az töltőszivattyú működik, ha: S5 nagyobb mint a min2 küszöb és S5 a diff3 differenciával magasabb mint S4 és S4 a max3 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 = > ( + diff2) & > min1 & < max2 = S5 > (S4 + diff3) & S5 > min2 & S4 < max3, Minden Program +1: Az és szivattyúk helyett egy szivattyú és egy háromutú motoros szelep kerül beépítésre. A fordulatszámszabályzás (ha aktivált) csak az 1-es tárolóra való töltéskor hat. Előnymegadás nélkül a 2-es tárolóra történik a töltés előny szerint.... közös pumpa... szelep (/S áram alatt a a tároló töltésénél SP2) Minden Program +2: Ha mindkét tartály elérte a beállított hőmérsékletet, az és szivattyúk bekapcsolnak (visszahűtő funkció). Minden Program +4: Mindkét szolárkör külön bekapcsolási küszöbbel rendelkezik érzékelőn. Az kimenet továbbra is tartja min1 értéket és együtt kapcsolschaltet min3-mal. 19

20 Minden Program +8: Az tartály 1 határolása a független S6 szenzorral történik a max1 küszöbével. (Tehát többé nem!) Az előny-elosztást tar.1 és tar.2 között a paramétermenüben VR címszónál lehet beállítani. Ehhez a sémához egy szolár előny funkciót is be lehet állítani a menüben PRIOR címszónál. Program Szolárberendezés két felhasználóval és töltőszivattyúval (fűtőkazán) diff1 max1 min1 diff2 max2 max3 S4 min2 diff3 Szükséges beállítások: max1... határolás tar.1 max2... határolás tar.2 max3... határolás tar.2 min1... bekapcs.hőm.koll., min2... bekapcs. hőm. kazán S4 min3... lásd minden program +4 diff1... koll. tar.1 diff2... koll. tar.2 diff3... kazán S4 tar.2 Program 192: szolárszivattyú működik, ha nagyobb mint a min1 küszöb és a diff1 különbséggel magasabb mint és a max1 küszöböt nem lépte túl. Az szolárszivattyú működik, ha: nagyobb mint a min1 küszöb és a diff2 differenciával magasabb mint és a max2 küszöböt nem lépte túl. Az töltőszivattyú működik, ha: S4 nagyobb mint a min2 küszöb és S4 a diff3 differenciával magasabb mint és a max3 küszöböt nem lépte túl. = > ( + diff1) & > min1 & < max1 = > ( + diff2) & > min1 & < max2 = S4 > ( + diff3) & S4 > min2 & < max3 Minden program +1: Az és szivattyúk helyén egy szivattyú és egy háromutú szelep kerül beépítésre. A fordulatszámszabályzás (ha aktivált) csak az 1-es tárolóra való töltéskor hat. Előnymegadás nélkül a 2-es tárolóra történik a töltés előny szerint.... közös pumpa... szelep (/S áram alatt a a tároló töltésénél SP2) 20

21 Minden program +2: Ha mindkét tároló a szolárberendezésen keresztül elérte a hőmérsékletmaximujot, az és szivattyúk bekapcsolnak (visszahűtési funkció). Minden program +4: Mindkét szolárkör külön bekapcsolási küszöbel rendelkeznek -re: Az kimenet továbbra is min1 küszöbnél és min3 küszöbnél kapcsol be. Az előny-elosztást tar.1 és tar.2 között a paramétermenüben VR címszónál lehet beállítani. Ehhez a sémához egy szolár előny funkciót is be lehet állítani a menüben PRIOR címszónál. Program Szolárberendezés 2 felhasználóval és égőfejvezérléssel - diff1 max1 min1 diff2 max2 Égőfej S5 min3 S4 max3 Szükséges beállítások: max1 határolás tar.1 max2 határolás tar.2 max3 égőfejvez. ki tar.2 S4 min1 bekapcs.hőm. koll., min2 lásd minden program +4 min3 égőfejvez. be tar.2 S5 diff1 koll. tar.1 diff2 koll. tar.2 Program 208: az szolárszivattyú működik, ha: nagyobb mint a min1 küszöb és a diff1 differenciával magasabb mint és a max1 küszöböt nem lépte túl. Az szolárszivattyú működik, ha: nagyobb mint min1 küszöb és a diff2 differenciával magasabb mint és a max2 küszöböt nem lépte túl. Az kimenet bekapcsol, ha S5 a min3 küszöb alá kerül. Az kimenet kikapcsol (domináns), ha S4 a max3 küszöböt túllépi. = > ( + diff1) & > min1 & < max1 = > ( + diff2) & > min1 & < max2 (be) = S5 < min3 (ki) = S4 > max3 21

22 Minden program +1: Az és szivattyúk helyén egy szivattyú és egy háromutú szelep kerül beépítésre. A fordulatszámszabályzás (ha aktivált) csak az 1-es tárolóra való töltéskor hat. Előnymegadás nélkül a 2-es tárolóra történik a töltés előny szerint.... közös pumpa... szelep (/S áram alatt a a tároló töltésénél SP2) Minden Program +2: Az égőfejvezérlés () csak az S5 érzékelőn működik. (be) = S5 < min3 (ki) = S5 > max3 (domináns) Minden program +4: Mindkét szolárkör külön bekapcsolási küszöböt tartalmaz -re: Az kimenet továbbra is min1 küszöbnél és min2 küszöbbel kapcsol be. Minden Program +8: Ha valamelyik szolárkör aktív, az égőfejvezérlés blokkolva van. Ha minden szolárkör kikapcsol, az égőfejvezérlés 5 perc késleltetéssel beindul. Az előny-elosztást tar.1 és tar.2 között a paramétermenüben VR címszónál lehet beállítani. Ehhez a sémához egy szolár előny funkciót is be lehet állítani a menüben PRIOR címszónál. Program Szolárberendezés 3 felhasználóval diff1 min1 diff2 diff3 S4 max1 max2 max3 Szükséges beállítások: max1 határolás tar.1 max2 határolás tar.2 max3 határolás tar.3 S4 min1 bekapcs.hőm.koll.,, min2 lásd minden program +8 min3 lásd minden program +8 diff1 koll. tar.1 diff2 koll. tar.2 diff3 koll. tar.3 S4 22
