1 Benzinmotoros fűkasza FX-MS152 - MFS520 Használati utasítás

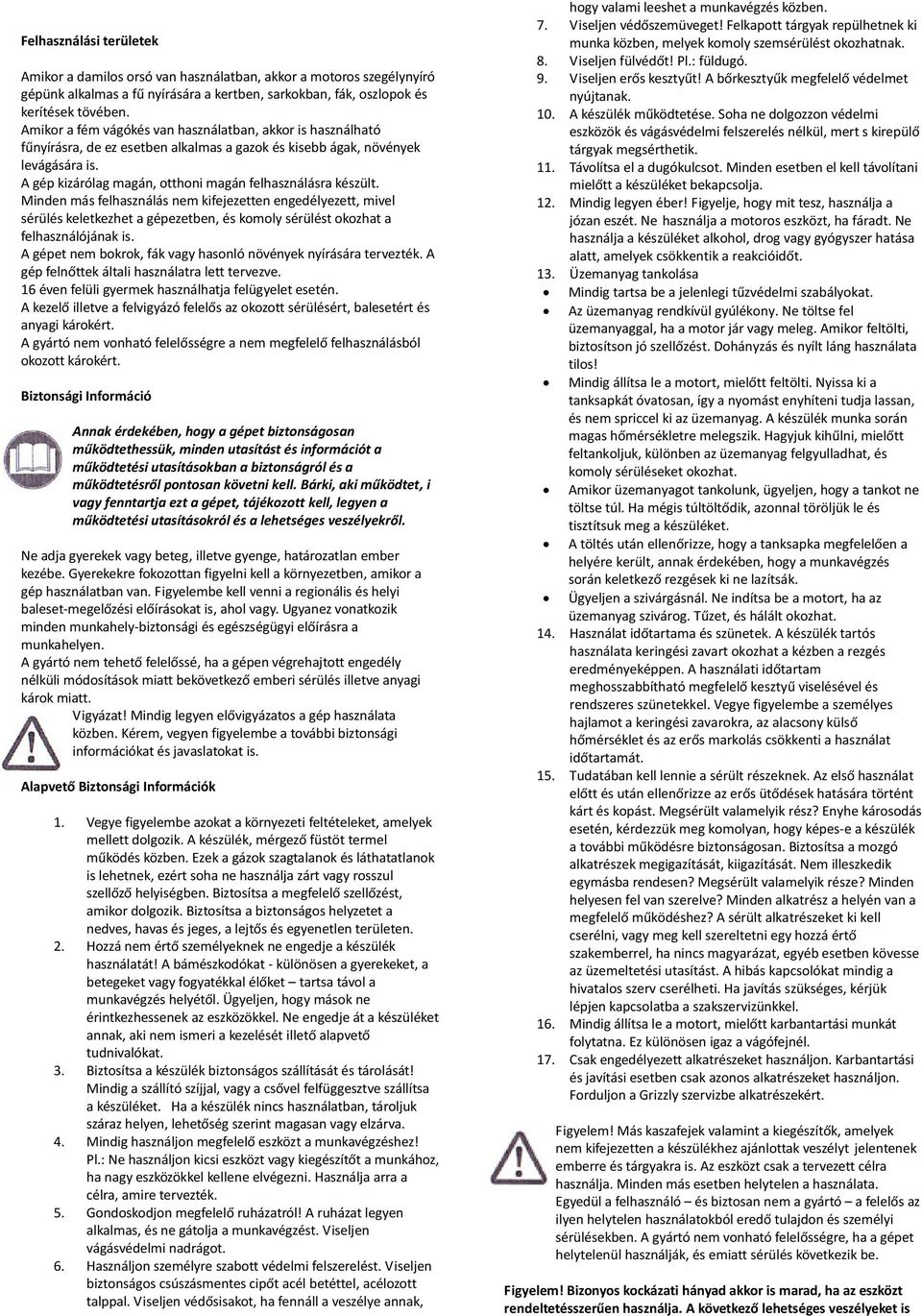

2 Felhasználási területek Amikor a damilos orsó van használatban, akkor a motoros szegélynyíró gépünk alkalmas a fű nyírására a kertben, sarkokban, fák, oszlopok és kerítések tövében. Amikor a fém vágókés van használatban, akkor is használható fűnyírásra, de ez esetben alkalmas a gazok és kisebb ágak, növények levágására is. A gép kizárólag magán, otthoni magán felhasználásra készült. Minden más felhasználás nem kifejezetten engedélyezett, mivel sérülés keletkezhet a gépezetben, és komoly sérülést okozhat a felhasználójának is. A gépet nem bokrok, fák vagy hasonló növények nyírására tervezték. A gép felnőttek általi használatra lett tervezve. 16 éven felüli gyermek használhatja felügyelet esetén. A kezelő illetve a felvigyázó felelős az okozott sérülésért, balesetért és anyagi károkért. A gyártó nem vonható felelősségre a nem megfelelő felhasználásból okozott károkért. Biztonsági Információ Annak érdekében, hogy a gépet biztonságosan működtethessük, minden utasítást és információt a működtetési utasításokban a biztonságról és a működtetésről pontosan követni kell. Bárki, aki működtet, i vagy fenntartja ezt a gépet, tájékozott kell, legyen a működtetési utasításokról és a lehetséges veszélyekről. Ne adja gyerekek vagy beteg, illetve gyenge, határozatlan ember kezébe. Gyerekekre fokozottan figyelni kell a környezetben, amikor a gép használatban van. Figyelembe kell venni a regionális és helyi baleset-megelőzési előírásokat is, ahol vagy. Ugyanez vonatkozik minden munkahely-biztonsági és egészségügyi előírásra a munkahelyen. A gyártó nem tehető felelőssé, ha a gépen végrehajtott engedély nélküli módosítások miatt bekövetkező emberi sérülés illetve anyagi károk miatt. Vigyázat! Mindig legyen elővigyázatos a gép használata közben. Kérem, vegyen figyelembe a további biztonsági információkat és javaslatokat is. Alapvető Biztonsági Információk 1. Vegye figyelembe azokat a környezeti feltételeket, amelyek mellett dolgozik. A készülék, mérgező füstöt termel működés közben. Ezek a gázok szagtalanok és láthatatlanok is lehetnek, ezért soha ne használja zárt vagy rosszul szellőző helyiségben. Biztosítsa a megfelelő szellőzést, amikor dolgozik. Biztosítsa a biztonságos helyzetet a nedves, havas és jeges, a lejtős és egyenetlen területen. 2. Hozzá nem értő személyeknek ne engedje a készülék használatát! A bámészkodókat - különösen a gyerekeket, a betegeket vagy fogyatékkal élőket tartsa távol a munkavégzés helyétől. Ügyeljen, hogy mások ne érintkezhessenek az eszközökkel. Ne engedje át a készüléket annak, aki nem ismeri a kezelését illető alapvető tudnivalókat. 3. Biztosítsa a készülék biztonságos szállítását és tárolását! Mindig a szállító szíjjal, vagy a csővel felfüggesztve szállítsa a készüléket. Ha a készülék nincs használatban, tároljuk száraz helyen, lehetőség szerint magasan vagy elzárva. 4. Mindig használjon megfelelő eszközt a munkavégzéshez! Pl.: Ne használjon kicsi eszközt vagy kiegészítőt a munkához, ha nagy eszközökkel kellene elvégezni. Használja arra a célra, amire tervezték. 5. Gondoskodjon megfelelő ruházatról! A ruházat legyen alkalmas, és ne gátolja a munkavégzést. Viseljen vágásvédelmi nadrágot. 6. Használjon személyre szabott védelmi felszerelést. Viseljen biztonságos csúszásmentes cipőt acél betéttel, acélozott talppal. Viseljen védősisakot, ha fennáll a veszélye annak, hogy valami leeshet a munkavégzés közben. 7. Viseljen védőszemüveget! Felkapott tárgyak repülhetnek ki munka közben, melyek komoly szemsérülést okozhatnak. 8. Viseljen fülvédőt! Pl.: füldugó. 9. Viseljen erős kesztyűt! A bőrkesztyűk megfelelő védelmet nyújtanak. 10. A készülék működtetése. Soha ne dolgozzon védelmi eszközök és vágásvédelmi felszerelés nélkül, mert s kirepülő tárgyak megsérthetik. 11. Távolítsa el a dugókulcsot. Minden esetben el kell távolítani mielőtt a készüléket bekapcsolja. 12. Mindig legyen éber! Figyelje, hogy mit tesz, használja a józan eszét. Ne használja a motoros eszközt, ha fáradt. Ne használja a készüléket alkohol, drog vagy gyógyszer hatása alatt, amelyek csökkentik a reakcióidőt. 13. Üzemanyag tankolása Mindig tartsa be a jelenlegi tűzvédelmi szabályokat. Az üzemanyag rendkívül gyúlékony. Ne töltse fel üzemanyaggal, ha a motor jár vagy meleg. Amikor feltölti, biztosítson jó szellőzést. Dohányzás és nyílt láng használata tilos! Mindig állítsa le a motort, mielőtt feltölti. Nyissa ki a tanksapkát óvatosan, így a nyomást enyhíteni tudja lassan, és nem spriccel ki az üzemanyag. A készülék munka során magas hőmérsékletre melegszik. Hagyjuk kihűlni, mielőtt feltankoljuk, különben az üzemanyag felgyulladhat, és komoly sérüléseket okozhat. Amikor üzemanyagot tankolunk, ügyeljen, hogy a tankot ne töltse túl. Ha mégis túltöltődik, azonnal töröljük le és tisztítsuk meg a készüléket. A töltés után ellenőrizze, hogy a tanksapka megfelelően a helyére került, annak érdekében, hogy a munkavégzés során keletkező rezgések ki ne lazítsák. Ügyeljen a szivárgásnál. Ne indítsa be a motort, ha az üzemanyag szivárog. Tűzet, és hálált okozhat. 14. Használat időtartama és szünetek. A készülék tartós használata keringési zavart okozhat a kézben a rezgés eredményeképpen. A használati időtartam meghosszabbítható megfelelő kesztyű viselésével és rendszeres szünetekkel. Vegye figyelembe a személyes hajlamot a keringési zavarokra, az alacsony külső hőmérséklet és az erős markolás csökkenti a használat időtartamát. 15. Tudatában kell lennie a sérült részeknek. Az első használat előtt és után ellenőrizze az erős ütődések hatására történt kárt és kopást. Megsérült valamelyik rész? Enyhe károsodás esetén, kérdezzük meg komolyan, hogy képes-e a készülék a további működésre biztonságosan. Biztosítsa a mozgó alkatrészek megigazítását, kiigazítását. Nem illeszkedik egymásba rendesen? Megsérült valamelyik része? Minden helyesen fel van szerelve? Minden alkatrész a helyén van a megfelelő működéshez? A sérült alkatrészeket ki kell cserélni, vagy meg kell szereltetni egy hozzá értő szakemberrel, ha nincs magyarázat, egyéb esetben kövesse az üzemeltetési utasítást. A hibás kapcsolókat mindig a hivatalos szerv cserélheti. Ha javítás szükséges, kérjük lépjen kapcsolatba a szakszervizünkkel. 16. Mindig állítsa le a motort, mielőtt karbantartási munkát folytatna. Ez különösen igaz a vágófejnél. 17. Csak engedélyezett alkatrészeket használjon. Karbantartási és javítási esetben csak azonos alkatrészeket használjon. Forduljon a Grizzly szervizbe alkatrészekért. Figyelem! Más kaszafejek valamint a kiegészítők, amelyek nem kifejezetten a készülékhez ajánlottak veszélyt jelentenek emberre és tárgyakra is. Az eszközt csak a tervezett célra használja. Minden más esetben helytelen a használata. Egyedül a felhasználó és biztosan nem a gyártó a felelős az ilyen helytelen használatokból eredő tulajdon és személyi sérülésekben. A gyártó nem vonható felelősségre, ha a gépet helytelenül használják, és emiatt sérülés következik be. Figyelem! Bizonyos kockázati hányad akkor is marad, ha az eszközt rendeltetésszerűen használja. A következő lehetséges veszélyeket is

3 magában hordozza a szerszám kialakítása: Megvághatja magát a védetlen vágófejjel. Belenyúlhat a kaszába működés közben. Halláskárosodás, ha nincs megfelelő védelem. Por és gázképződés, ha az eszközt zárt térben használja, ami káros az egészségre. (Hányinger) További Biztonsági Előírások Mindig használjon élezett eszközt. Vastag szárak vágásához állítsa a készüléket A pozícióba. 1. Figyelem! Mindig tartsa a kezét és a lábát tábor a vágórésztől, különösen mikor beindítja a készüléket. Mindig tartsa a kezét a fogantyún. 2. Mindig két kézzel tartsa a készüléket a fogantyú segítségével. Mindig úgy tartsa a készüléket, hogy megfelelő biztonsági távolságban legyen a testétől, és stabil helyzetben legyen. Mindig használjon hord- szíjat! 3. Mindig használjon védőszemüveget! 4. A készüléket napfénynél használja vagy megfelelő mesterséges világításnál. 5. Ne használja a készüléket esőben vagy nedves fű esetén. 6. Használat előtt és után ellenőrizze a készülék lehetséges sérüléseit, szükség esetén javítsa a hibát. 7. Ne használja a készüléket, ha a biztonsági berendezések károsodtak vagy nincsenek megfelelően felszerelve. 8. Ellenőrizze a motor szellőzőnyílásait, a védőburkolatot és a vágóeszközt, hogy mindig szabadon mozogjon, szellőzzön. 9. A munkafolyamatok során mindig ellenőrizze, hogy nincsenek sem emberek, sem állatok 15m-es sugarú körben. Azonnal állítsa le a motort, ha ezen belül ember jön a működő gép közelébe, különösen ha gyerekről van szó. Mielőtt a gépet használja, dobálja el a köveket és más darabokat, amik sérülést okozhatnak, ha kirepülnek. 10. Amikor a készülék üzemel, tartsa távol a mozgó részeket (azt a részt, ahol a vágófej van). Miután leállította, a vágófej is leáll pár másodpercen belül. 11. Mielőtt használja a készüléket, biztosítsa a terepet, a gallyakat, köveket szedje el. A gépet mindig a használati útmutatóban leírtak szerint indítsa el. Nem szabad fejjel lefelé tartani, és legyen a munkavégzés helyén. Ne menjünk át kavicsos úton vagy ösvényen működő motorral. 12. A legnagyobb óvatosságra van szükség, ha meghosszabbítja a vágószálat. Sérülésveszélyt jelent. Miután végrehajtotta a folyamatokat, a változtatásokat a megfelelő munkahelyzetben korrigálja, mielőtt bekapcsolja a készüléket. 13. Ne használjon fém vágófejet vagy fűrészlapot. Megjegyezzük, hogy a készülék a kikapcsolás után még egy pár másodpercig üzemben marad. 14. Kapcsolja le a motort, ha: üzemanyagot kell tölteni a készülékbe, nem használja, felügyelet nélkül hagyja, tisztítja, egyik helyről a másikra szállítja, eltávolítja, beállítja, vagy helyreigazítja a vágó eszközt Óvintézkedések a visszarúgás megakadályozására. Visszarúgás esetén a használója kap egy hatalmas lökést a motoros vágótól. Emiatt elvesztheti az irányítást a készülék felett, és sérülést szerezhet. A visszarúgás elkerülhető óvatossággal és megfelelő technikával. Amikor a fém vágókést használja, fennáll a visszarúgás kockázata, ha a penge akadályba ütközik. (kő, fa) Tartsa határozottan két kézzel a készüléket. Győződjön meg róla, hogy nincs akadály a földön, és ne használja a fém vágókorongot a kerítéshez, oszlopokhoz közel. Utasítások jelzései Személyi és anyagi károk megelőzésére figyelmeztető jelek. Parancsjel (a felkiáltó jel helyett, a parancs kifejtve) leírással a baleset megelőzése érdekében. Tájékoztató jelek információval a készülék jobb kezelhetősége érdekében. Jelzések a készüléken A készüléken vannak információs jelek. Ezek nagyon fontos információt közölnek a termékről vagy a használati tájékoztatóról. Figyelmeztetés: Speciális balesetvédelmi intézkedések szükségesek, amikor átadja a készüléket! A teljes használati utasítást el kell olvasni, és megérteni mielőtt használjuk. A kezelési útmutató figyelmen kívül hagyása végzetes lehet. Olvassa el a kezelési útmutatót, mielőtt használja a készüléket. Viseljen szem-, fül- és fejvédőt. Viseljen védőkesztyűt. (kihagyható mondat) Viseljen biztonságos cipőt erős talppal. Biztosítsa, hogy a vágófej ne találkozzon idegen testtel a munkavégzés során. Tartson minimum 15 méter biztonsági távolságot másoktól. A veszélyes alkatrészeket dobjuk ki! Tartsuk távol az emberektől. Figyelem! Az üzemanyag gyúlékony. Tűz és robbanásveszélyes! Figyelem! Forró felületek- égési veszély! Meghatározza a garantált L WA zajszintet db (decibelben) Keverési arány 40:1, csak üzemanyag keverékkel Üzemanyagpumpa jele: Nyomja meg az üzemanyagpumpát 10x, mielőtt beindítja. Szívató kar jele: Kar - hidegindítás helyzetben.(start) Kar - melegindítás helyzetben. (RUN)

4 Általános Leírás Összefoglaló 1. Motorház 2. Üzemanyag tartály 3. Visszahúzó rugós indító 4. Szívató állás 5. Légszűrő 6. Gyújtókábel 7. Üzemanyag pumpa és üzemanyag ház 8. Szabályzó kábel 9. Nagy kábeltartók 10. Felső hajtótengely 11. Fogantyú 12. Csőrögzítő csavar 13. Alsó hajtótengely 14. Szálvágó 15. Védőburkolat 16. Damil tárcsa 17. Damil fej 18. Fém vágókés 19. Vágófej tartó/fogaskerékház 20. Védőburkolat 21. Kis kábeltartók 22. Kapcsolóelem 23. Emelő gyűrű vállpánttal

5 Biztonsági funkciók Be/ki kapcsolás (10-es kép 40.) A be/ki kapcsoló kikapcsolja a motort. Állítsa a (jel beszúrása) helyzetbe, hogy újra tudja indítani a motort. Gázrögzítés (10-es kép 41) Megakadályozza a motor véletlen felgyorsulását. A gázt csak akkor lehet működtetni, ha a gázrögzítés el lett engedve. Védőburkolat (1-es kép 15+20) Védi a kezelőt a vágószerszámmal való érintkezéstől, ill. az idegen testek kidobásától. 3. Illessze össze a két tengelyt (10+13) egymásba úgy, hogy a biztonsági gomb (30) beleilleszkedjen a felső hajtótengelyen levő furatba. 4. Szorítsa be a rögzítő csavart (12). Működési Leírás A manuálisan működtetett és hordozható motoros fűkaszát egy belsőégésű motor hajtja, ami megállás nélkül működik munka közben. Az erőátvitelről a kuplung tárcsa gondoskodik, ami a nagy forgási sebesség hatására működésbe hozza a vágófejet. Az eszköz tartalmaz egy automatikus dupla-damilos vágófejet, ami ugyanolyan jó, mint a fém vágófej, amely felszerelhető igény esetén. A vágás folyamata közben, két műanyag kerék vagy négy fém penge forog nagyjából függőlegesen a talajhoz. A működtető védelme érdekében, az eszközt ellátták egy védő eszközzel, ami véd a vágó eszköztől. Kérjük, figyeljen az alábbi leírásra, hogyan működnek az alkatrészek. Tartozékok (lásd 2. kép) Kezdje el kicsomagolni az eszközt és ellenőrizze, hogy minden meglegyen. Motor a felső hajtótengely, gáz kábel és a nem rögzített multifunkciós fogantyú. (lásd 1. kép) Alsó hajtó tengely (lásd 1. kép) 15. Védőburkolat / Damil tárcsa 16. (+17) Damil tárcsa a damil vágófejjel 18. Fém vágófej 20. Védőburkolat / Fém vágófej 24. Imbuszkulcs 25. Fém tű 26. Karbantartó kulcs 27. Üzemanyag keverő kanna 28. Hord-szíj Használati Utasítás Győződjön meg róla, hogy a felső hajtótengely jól és biztonságosan illeszkedik, mielőtt beindítja az eszközt. 5. Szétszerelés: Lazítsa ki a rögzítő csavart (12). Nyomja be a biztonsági gombot (30) és húzza szét a tengelyt. A Fogantyú Rögzítése (lásd 4. kép) 1. Lazítsa meg a négy imbusz csavart (31) a felső hajtótengelyen (10) és vegye le a fogantyú tartót (32). 2. Helyezze el a multifunkcionális kezelő fogantyút (11) a felső hajtótengelyen levő vájatba (10) és rögzítse a 4 imbusz csavarral. 3. Rögzítse a gáz kábelt (8): A nagy kábelrögzítő (9) való a felső hajtótengelyre (10); A kis kábelrögzítő (21) való a multifunkcionális kezelő fogantyúra (11). Győződjön meg róla, hogy a gáz kábel (8) nincs megcsavarodva vagy megtörve. Összeszerelés Mielőtt elkezdő az eszköz összeszerelését, a két tengelyt összeszerelni, a fogantyút rögzíteni, a vágófejet a védőjével felszerelni, a hord-szíjat felhelyezni, üzemanyagot leellenőrizni és az eszközt leellenőrizni kell. A két Hajtótengely Összeillesztése 1. Távolítsa el a szállítás idejére felhelyezett kupakot (29) az alsó hajtó tengely végéről (13). 2. Lazítsa ki a rögzítő csavart (12) a felső hajtótengely végén (10). A Fém Vágófej Felszerelése/Eltávolítása Viseljen védőkesztyűt mikor a fém vágófejhez nyúl. A damil-tárcsa leszereléséről szóló leírást megtalálja a Damiltárcsa Felszerelése/Eltávolítása fejezetben. A Fém Vágófej / Védőburkolat Felszerelése (lásd 5. kép) 1. Ha lehetséges, csavarja le a felső (33b) és az alsó gyűrűt (33a) a vágófej tartóról (19).

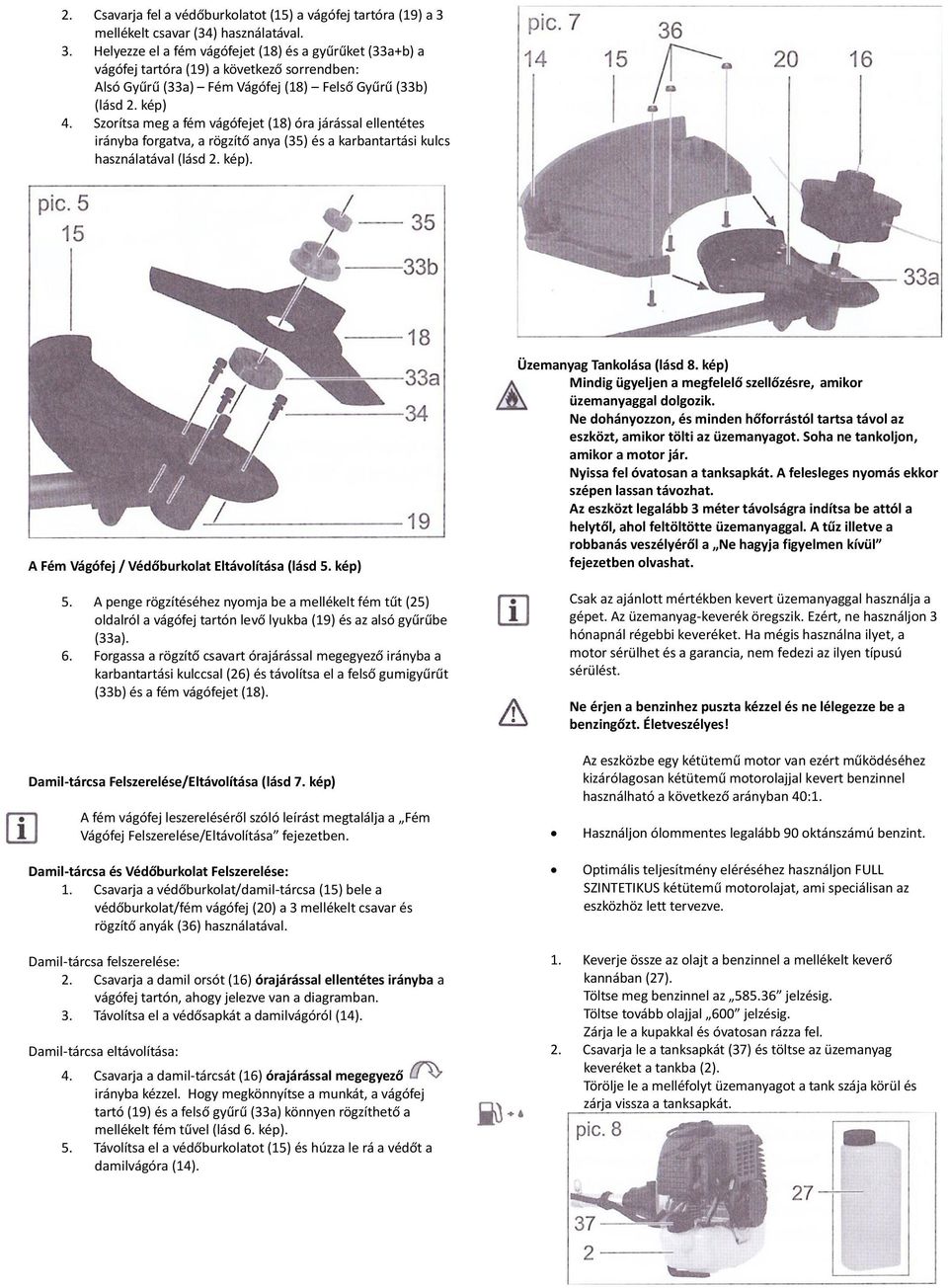

6 2. Csavarja fel a védőburkolatot (15) a vágófej tartóra (19) a 3 mellékelt csavar (34) használatával. 3. Helyezze el a fém vágófejet (18) és a gyűrűket (33a+b) a vágófej tartóra (19) a következő sorrendben: Alsó Gyűrű (33a) Fém Vágófej (18) Felső Gyűrű (33b) (lásd 2. kép) 4. Szorítsa meg a fém vágófejet (18) óra járással ellentétes irányba forgatva, a rögzítő anya (35) és a karbantartási kulcs használatával (lásd 2. kép). A Fém Vágófej / Védőburkolat Eltávolítása (lásd 5. kép) 5. A penge rögzítéséhez nyomja be a mellékelt fém tűt (25) oldalról a vágófej tartón levő lyukba (19) és az alsó gyűrűbe (33a). 6. Forgassa a rögzítő csavart órajárással megegyező irányba a karbantartási kulccsal (26) és távolítsa el a felső gumigyűrűt (33b) és a fém vágófejet (18). Üzemanyag Tankolása (lásd 8. kép) Mindig ügyeljen a megfelelő szellőzésre, amikor üzemanyaggal dolgozik. Ne dohányozzon, és minden hőforrástól tartsa távol az eszközt, amikor tölti az üzemanyagot. Soha ne tankoljon, amikor a motor jár. Nyissa fel óvatosan a tanksapkát. A felesleges nyomás ekkor szépen lassan távozhat. Az eszközt legalább 3 méter távolságra indítsa be attól a helytől, ahol feltöltötte üzemanyaggal. A tűz illetve a robbanás veszélyéről a Ne hagyja figyelmen kívül fejezetben olvashat. Csak az ajánlott mértékben kevert üzemanyaggal használja a gépet. Az üzemanyag-keverék öregszik. Ezért, ne használjon 3 hónapnál régebbi keveréket. Ha mégis használna ilyet, a motor sérülhet és a garancia, nem fedezi az ilyen típusú sérülést. Ne érjen a benzinhez puszta kézzel és ne lélegezze be a benzingőzt. Életveszélyes! Damil-tárcsa Felszerelése/Eltávolítása (lásd 7. kép) A fém vágófej leszereléséről szóló leírást megtalálja a Fém Vágófej Felszerelése/Eltávolítása fejezetben. Damil-tárcsa és Védőburkolat Felszerelése: 1. Csavarja a védőburkolat/damil-tárcsa (15) bele a védőburkolat/fém vágófej (20) a 3 mellékelt csavar és rögzítő anyák (36) használatával. Az eszközbe egy kétütemű motor van ezért működéséhez kizárólagosan kétütemű motorolajjal kevert benzinnel használható a következő arányban 40:1. Használjon ólommentes legalább 90 oktánszámú benzint. Optimális teljesítmény eléréséhez használjon FULL SZINTETIKUS kétütemű motorolajat, ami speciálisan az eszközhöz lett tervezve. Damil-tárcsa felszerelése: 2. Csavarja a damil orsót (16) órajárással ellentétes irányba a vágófej tartón, ahogy jelezve van a diagramban. 3. Távolítsa el a védősapkát a damilvágóról (14). Damil-tárcsa eltávolítása: 4. Csavarja a damil-tárcsát (16) órajárással megegyező irányba kézzel. Hogy megkönnyítse a munkát, a vágófej tartó (19) és a felső gyűrű (33a) könnyen rögzíthető a mellékelt fém tűvel (lásd 6. kép). 5. Távolítsa el a védőburkolatot (15) és húzza le rá a védőt a damilvágóra (14). 1. Keverje össze az olajt a benzinnel a mellékelt keverő kannában (27). Töltse meg benzinnel az jelzésig. Töltse tovább olajjal 600 jelzésig. Zárja le a kupakkal és óvatosan rázza fel. 2. Csavarja le a tanksapkát (37) és töltse az üzemanyag keveréket a tankba (2). Törölje le a melléfolyt üzemanyagot a tank szája körül és zárja vissza a tanksapkát.

7 1. Csatlakoztassa a készüléket a hord-szíjhoz (lásd hord-szíj felhelyezése ) Kaszáláshoz tartsa nyomva a gázkar rögzítőt (41) és kezelje a gázt (42). Amikor a gázkar működik, a szívató (4) automatikusan átáll a RUN helyzetbe. Első indítás Vigyázat! Az első indítás előtt, le kell ellenőrizni, hogy megfelelő és biztonságos-e az eszköz. Ha bármi kétség merül fel, ne indítsa be a gépet. Különösen figyeljen a következő pontokra: Ellenőrizze a vágófejek sérüléseit és állapotát. A vágófej helyez felszerelése. Győződjön meg a kapcsolók megfelelő állapotáról. Rendesen csatlakozzon a gyújtógyertya. Ha laza, akkor szikra keletkezhet és így meggyulladhat az esetleges kiszivárgó üzemanyag-levegő keverék. Győződjön meg arról, hogy a fogantyú tiszta, annak érdekében, hogy az eszközt biztonságosan tudja irányítani. Minden biztonsági eszköz, védőburkolat, legyen felszerelve, és a helyén kell lennie mielőtt az eszközt beindítja. eltávolította. 3. Állítsa a be/ki kapcsolót (40) ON állásra (22). 4. Hidegindításhoz állítsa a szívató kart (4) START helyzetbe. Melegindításhoz állítsa a szívató kart (4) RUN helyzetbe. 5. Nyomja meg az üzemanyag pumpát 10x (lásd 1. kép, 7) 6. Tartsa a készüléket az egyik kezével a felső fogantyúnál (10). A másik kezével húzza az indító zsinórt lazán akadásig, majd ezt követően rántsa meg azt, akár többször, amíg beindul a motor (3). Figyelem! Ne húzza ki túlságosan az indító zsinórt kárt okozhat a készülékben. 7. Ha nem indul be a motor, ismételjük meg 3-5 alkalommal Állítsa le a motort a be/ki kapcsolóval (40). A vágófej szabadon futása Mielőtt beindítja a gépet, győződjön meg róla, hogy a vágófej megfelelően illeszkedik, és a mozgó alkatrészek szabadon mozognak. Vigyázat! Ha bármi kétség felmerül, forduljon segítségért az eszköz működésével kapcsolatban egy specialistához egy hivatalos szervizünkben. A hord-szíj felhelyezése (lásd 9. kép) Mindig viselje a vállpántot, amikor a géppel dolgozik. Mindig állítsa le a gépet, mielőtt leakasztja a vállpántot. Balesetveszélyes. 1. Vegye fel a hord-szíjat (28) és csatolja be (38). 2. Állítsa be a szíjat, hogy az, pontosan igazodjon a testéhez. 3. Állítsa be a géptartó rugós kapcsot (39) nagyjából 10 cm-el a csípője alá. 4. Rögzítse a rugós kapcsot a csúszó gyűrűhöz (23) a felső hajtótengelyen az eszközön. Kapcsolja le az eszközt, mielőtt elindítja a motort, és akkor helyezze fel a hord-szíjra, amikor már jár a motor. Ha a motor nem indul a második kísérlet után, próbálja indítani RUN (melegindítás) helyzetből szívatás nélkül. Ha ez sikertelen, kövesse a hibakezelési útmutatót. Működtetés Megjegyzések Amikor vág, tartsa be az országos/helyi szabályokat. Ne dolgozzon olyan időszakban, ami csendháborításnak minősül. Szilárd tárgyak, pl. kövek, fém darabok vagy hasonló tárgyakat el kell távolítani az útból. Kirepítheti őket a gép és személyi, vagy anyagi kárt tehet. Mikor magas bokrokat vagy sövényeket vág, a munkamagasság legyen legalább 15cm. Ez megakadályozza, hogy állatokat vágjunk meg, pl.: sünt. Motor beindítása (lásd 10. kép) A motort legalább 3 méterrel a feltöltés helyétől indítsa be. 2. Ellenőrizze, hogy a védőburkolatot (lásd 7. kép, 14-es) Dolgozzunk biztonságosan és megfontoltan! Mindig tartsa határozottan két kézzel (lásd 8. kép) Csak füvet és gyomot vágjon vele. Tudnia kell, hogy hol vannak gyökerek vagy fatörzsek botlásveszély.

8 Dolgozzon megfontoltan, és senkit ne veszélyeztessen. Végezze nyugodtan és óvatosan. Csak megfelelő látási és fényviszonyok mellett dolgozzon. Tartsa a szemét a vágófejen. Soha ne vágjon vállmagasság felett. Soha nem helyettesítheti a műanyag zsinórt acélhuzallal kárt és balesetet okozhat. Ne dolgozzon létráról. Csak szilárd és stabil alapokon dolgozzon. Mindig hord-szíjjal használja a készüléket Munka damil fejjel Kis füves területen tartsa a készüléket 30 O -os szögben és mozgassa félkörben balra és jobbra. A legjobb eredmény, ha maximum 15 cm-es lesz a fű. Ha ennél nagyobb, akkor ajánlott megismételni a műveletet. Fák körüli, kerítés melletti vagy más akadály melletti vágásnál lassan menjen a készülékkel és vágjon damillal. Ne érintkezzen szilárd akadállyal (kővel, fallal, deszkapalánkkal, stb.) különben a damil hamar elhasználódik. Használja a széleknél a védőburkolatot, hogy a készüléket megfelelő távolságban tartsa. Figyelem! Ne helyezze a vágófejet működésbe, amikor a földön van! A damil kihúzása A készülék dupla damilos mechanizmussal van kialakítva, az az mindkét damil szál egyszerre nyúlik, ha a vágófej eléri a földet. 1. Tartsa a készüléket működésben a füves területen, és finoman érintse meg a földet a vágófejjel párszor. Ezzel megnyújthatja a damilt. 2. A védőburkolat vágja a damilt a megfelelő hosszúságura. Ha a damil már nem elég hosszú: Kapcsolja ki a készüléket Nyomja meg a tekercs betétet ütközésig, és erősen húzza meg a végét. Ha a damil vége nem látható: cseréljen ki a damilt, vagy töltse újból a fejet (lásd vágófej cseréje) Viseljen kesztyűt, amikor a fém pengét és a damilt kezeli, mert sérülést okozhat. Soha ne használjon fémhuzalt vagy fűrészlapot. A nem eredeti alkatrészek használata személyi sérülést és pótolhatatlan kárt okozhat a készülékben, és a garancia azonnali érvénytelenné válását jelenti. A készülék tisztítása Tisztítsa meg a vágó eszközt és a védőburkolatot a fűmaradványoktól. A készüléket nem szabad vízben mosni, sem befújni vízzel. Ne használjon mosó- vagy oldószereket. Ezek pótolhatatlan károkat okozhatnak a készülékben. A tekercs cseréje (lásd 11. kép) 1. Állítsa le a motort. 2. Helyezze a készüléket a földre. Győződjön meg róla, hogy nincs üzemanyag szivárgás. 3. Tekerje a damil fejet (16) óramutató járásával megegyező irányba kézzel. Hogy megkönnyítse munkáját, a vágófej tartót (19) és az alsó gyűrű (33a) könnyen rögzíthető a mellékelt fém tű segítségével (lásd 6. kép) 4. Pattintsa le a fedelet (43) és távolítsa el a damilt (17) a damil orsóról (16). 5. Az új damil tekeréséhez, figyeljen a helyes tekerési irányra. A feltekerést követően mindkét végét húzza bele az orsón található vágásokba, ami segít (44) ábrán látható hüvelyekbe való befűzéshez. Nyomja bele az új orsót a damillal a damil fejbe. Győződjön meg róla, hogy a rugó helyesen illeszkedik (45). 6. Mielőtt visszahelyezi a fedelet (43) húzza ki a vágásokból a damilt, és utána pattintsa a kialakított helyére (16), amelynek könnyen be kell pattannia. Figyelem! Damil maradványokat dobhat ki és sérülést okozat. Munka fém pengével Mindig viseljen munka közben hord-szíjat és megfelelő védőfelszerelést. Védőszemüveget, fül és fejvédőt. Győződjön meg róla, hogy a vágó él megfelelően rögzítve van. A sérült vagy kopott eszközök kárt okozhatnak, és sérülésveszélyt jelentenek. Akkor használjon csak vágóélt, ha nyitott, sík területen. Ellenőrizze a területet vágás előtt és távolítsa el az idegen testeket az útból, a köveket, fémeket és más tárgyakat. A fémvágó él sérülést okozhat és visszarúgás is előfordulhat. Amikor dolgozik, tartsa a vágófejet a föld fölött és hintázó mozdulattal ide-oda félkörös egyenletes mozdulattal irányítsa a készüléket. Ne tartsa a készüléket vágófej szögben. Ne használja a készüléket aljnövényzethez és bozóthoz. Ellenőrizze a fém-vágó élet rendszeresen, és cserélje ki a sérült, kopott pengét. Ha a készülék remeg Tisztítsa meg a készüléket, távolítsa el a fű maradványait a vágó élről és a védőburkolatról. Ápolás és karbantartás 7. Csavarja a damil fejet (16) órajárással ellentétes irányba bele a vágófejtartóba (19). 8. Vágja le a damilt nagyjából 13 cm-re, hogy a motort kevésbé fogja le az induláskor és a bemelegedés közben. A Légtisztító Tisztítása (lásd 12. kép) Soha ne működtesse az eszközt a légszűrő nélkül, különben a por és kosz bejuthat a motorba, és kárt tehet a gépben. Tartsa tisztán a légszűrőt. 1. Állítsa le a motort. 2. Nyomja meg a záró szerkezetet (46) a szűrő házon (47) és hajtsa ki a légszűrő borítóját (5). 3. Távolítsa el a légszűrőt (48) a szűrő házból (47). 4. Tisztítsa meg a szűrőt vízzel és szappannal és hagyja, hogy

9 teljesen megszáradjon. Soha ne használjon benzint! 5. Helyezze vissza a szűrőt megfordítva. Cserélje ki a szűrőt, ha az elkopott, sérült vagy erősen szennyezett. A Gyújtógyertya Beállítása/Cseréje A kopott gyújtógyertya, vagy szikrahézag, ami túl nagy, erőcsökkenést eredményezhet a motorban. 1. Állítsa le az eszközt. 2. Vegye le a gyújtó kábelt (6) a gyújtógyertya csatlakozójáról (49). 3. Csavarja ki a gyújtógyertyát (49) órajárással ellentétes irányba a karbantartási kulcs segítségével. 4. Ellenőrizze le a szikraadót a tolómérővel (elérhető speciális kiskereskedőknél). A szikraadónak mm között kell lennie. 5. Ha szükséges, állítsa be a szikraadót úgy, hogy óvatosan meggörbíti a gyújtógyertya földelését. 6. Tisztítsa meg a gyújtógyertyát egy drótkefével. 7. Helyezze vissza a megtisztított és beállított gyújtógyertyát vagy cserélje ki a sérült gyújtógyertyát egy új gyújtógyertyára ( L8RTC gyújtógyertya) és azt helyezze be. 8. Csatolja vissza a gyújtó kábelt (6). A Vágófej Élezése Viseljen védőkesztyűt a sérülések elkerülése érdekében. 1. Csavarja le a vágófejet (14) a védőburkolatról (15) (lásd 1. kép) 2. Rögzítse a vágófejet satuba és élezze meg egy sima reszelővel. Óvatosan és csak egy irányba reszelje. Ne használja az eszközt vágófej nélkül vagy rossz vágófejjel. Ha a vágófej sérült, lépjen kapcsolatba a szervizünkkel. Karbantartási Időszakok Alkatrész Művelet Minden használat előtt Üzemóra Csavarok, anyák Ellenőrzés, megszorítás Légszűrő Igazítás, tisztítás Üzemanyagszűrő Igazítás Gyújtógyertya Tisztítás, beállítás, igazítás Üzemanyag tömlő Ellenőrzés, szükség esetén csere Teljes gép Ellenőrzés, szükség esetén igazítás Működtető kar Ellenőrzés, szükség esetén tisztítás Vágófej Rögzítés ellenőrzése

10 Az üzemanyagszűrő cseréje (14. kép) Soha ne használja a készüléket üzemanyagszűrő nélkül. Cserélje a szűrőt rendszeresen. 1. Engedje le az üzemanyagtartályt (2) egy megfelelő tartályba. 2. Húzza ki az üzemanyag szívófejet (50) a horoggal és húzza le. 3. Cserélje ki az üzemanyagszűrőt és helyezze vissza a tartályba. A porlasztó beállítása A gyárban a porlasztást az optimális teljesítményre állítják be. Ha későbbiekben módosításra van szükség, fel kell keresni egy szaküzletet. Probléma Lehetséges hibák Hiba megoldása Nem indul a motor Üres tank Töltse fel üzemanyaggal Helytelen indítás "Elárasztott" motor Kormos gyújtógyertya, nem megfelelő szikraadó Gyújtógyertya, gyújtókábel sérült Karburátor koszos lett, nem megfelelő a keverék Eldugult üzemanyagszűrő Kövesse az utasításokat a kezelési kézikönyvben a "Motor indítása" fejezetben Ürítse ki a tankot, próbálja indítani néhányszor; Távolítsa el, tisztítsa ki és szárítsa meg a gyújtógyertyát, ha szükséges Tisztítsa meg és állítsa be a gyújtógyertyákat Cserélje ki A motor túl gyors Hideg motor Lassan melegítse fel A motor nem adja ki a legjobb teljesítményt Kormos gyújtógyertya, nem megfelelő szikraadó Koszos légszűrő Karburátor koszos lett, nem megfelelő a keverék Rossz üzemanyag keverék Tömítógyűrű kopott, szivárogtat Henger, dugattyúgyűrűk kopottak Rossz gyújtás Tisztítsa meg és állíttassa be egy speciális szervizhez Tisztítsa meg, vagy cserélje ki az üzemanyagszűrőt Tisztítsa meg, cserélje ki a légszűrőt Tisztítsa meg és állíttassa be egy speciális szervizhez A leírás szerint tankolja meg a gépet Forduljon egy speciális szervizhez Túlságosan nagy füstöt ad ki a gép Rossz karburátor keverék Tisztítsa meg és állíttassa be egy speciális szervizhez Rossz üzemanyag keverék A leírás szerint tankolja meg a gépet

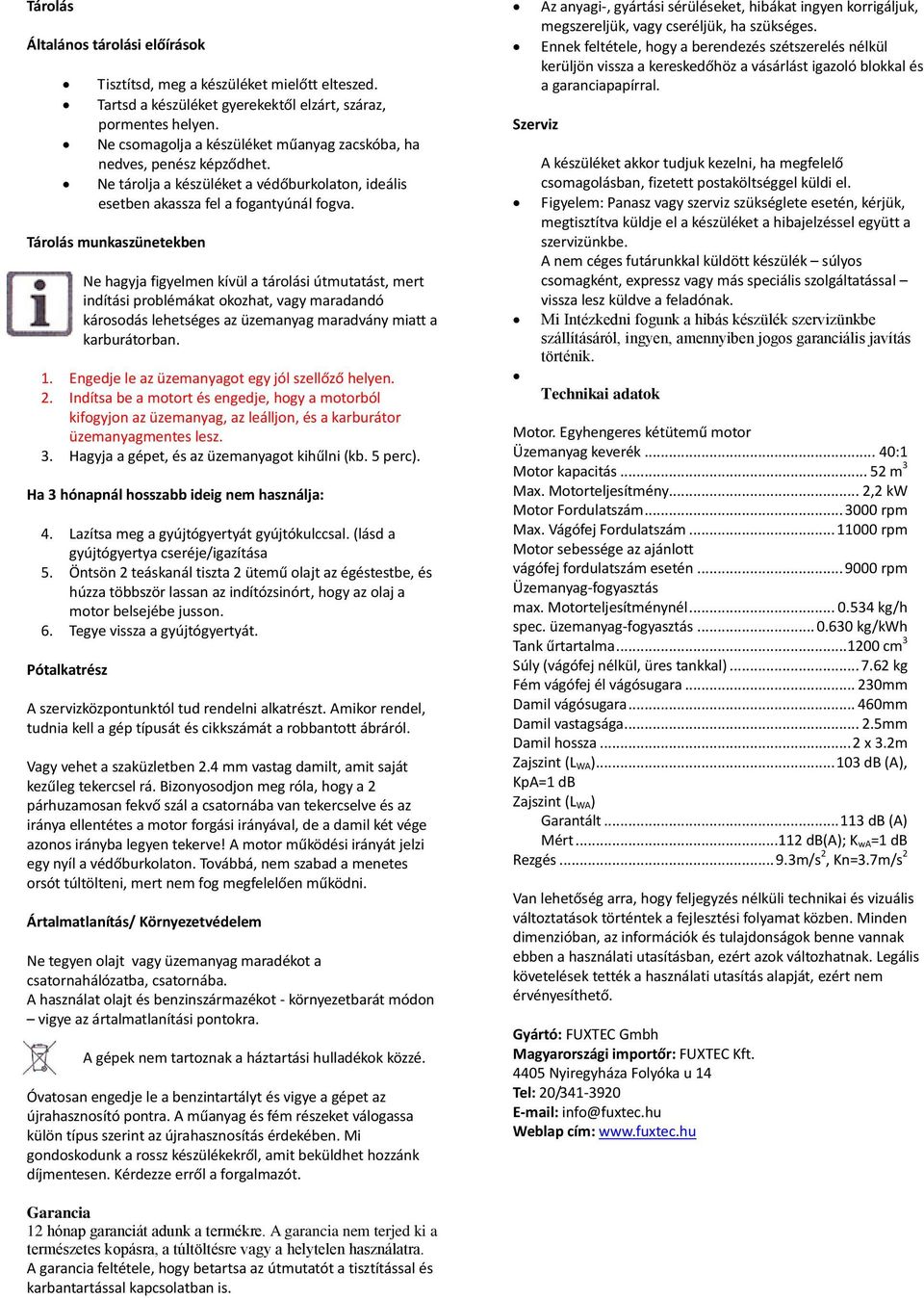

11 Tárolás Általános tárolási előírások Tisztítsd, meg a készüléket mielőtt elteszed. Tartsd a készüléket gyerekektől elzárt, száraz, pormentes helyen. Ne csomagolja a készüléket műanyag zacskóba, ha nedves, penész képződhet. Ne tárolja a készüléket a védőburkolaton, ideális esetben akassza fel a fogantyúnál fogva. Tárolás munkaszünetekben Ne hagyja figyelmen kívül a tárolási útmutatást, mert indítási problémákat okozhat, vagy maradandó károsodás lehetséges az üzemanyag maradvány miatt a karburátorban. 1. Engedje le az üzemanyagot egy jól szellőző helyen. 2. Indítsa be a motort és engedje, hogy a motorból kifogyjon az üzemanyag, az leálljon, és a karburátor üzemanyagmentes lesz. 3. Hagyja a gépet, és az üzemanyagot kihűlni (kb. 5 perc). Ha 3 hónapnál hosszabb ideig nem használja: 4. Lazítsa meg a gyújtógyertyát gyújtókulccsal. (lásd a gyújtógyertya cseréje/igazítása 5. Öntsön 2 teáskanál tiszta 2 ütemű olajt az égéstestbe, és húzza többször lassan az indítózsinórt, hogy az olaj a motor belsejébe jusson. 6. Tegye vissza a gyújtógyertyát. Pótalkatrész A szervizközpontunktól tud rendelni alkatrészt. Amikor rendel, tudnia kell a gép típusát és cikkszámát a robbantott ábráról. Vagy vehet a szaküzletben 2.4 mm vastag damilt, amit saját kezűleg tekercsel rá. Bizonyosodjon meg róla, hogy a 2 párhuzamosan fekvő szál a csatornába van tekercselve és az iránya ellentétes a motor forgási irányával, de a damil két vége azonos irányba legyen tekerve! A motor működési irányát jelzi egy nyíl a védőburkolaton. Továbbá, nem szabad a menetes orsót túltölteni, mert nem fog megfelelően működni. Ártalmatlanítás/ Környezetvédelem Ne tegyen olajt vagy üzemanyag maradékot a csatornahálózatba, csatornába. A használat olajt és benzinszármazékot - környezetbarát módon vigye az ártalmatlanítási pontokra. A gépek nem tartoznak a háztartási hulladékok közzé. Óvatosan engedje le a benzintartályt és vigye a gépet az újrahasznosító pontra. A műanyag és fém részeket válogassa külön típus szerint az újrahasznosítás érdekében. Mi gondoskodunk a rossz készülékekről, amit beküldhet hozzánk díjmentesen. Kérdezze erről a forgalmazót. Az anyagi-, gyártási sérüléseket, hibákat ingyen korrigáljuk, megszereljük, vagy cseréljük, ha szükséges. Ennek feltétele, hogy a berendezés szétszerelés nélkül kerüljön vissza a kereskedőhöz a vásárlást igazoló blokkal és a garanciapapírral. Szerviz A készüléket akkor tudjuk kezelni, ha megfelelő csomagolásban, fizetett postaköltséggel küldi el. Figyelem: Panasz vagy szerviz szükséglete esetén, kérjük, megtisztítva küldje el a készüléket a hibajelzéssel együtt a szervizünkbe. A nem céges futárunkkal küldött készülék súlyos csomagként, expressz vagy más speciális szolgáltatással vissza lesz küldve a feladónak. Mi Intézkedni fogunk a hibás készülék szervizünkbe szállításáról, ingyen, amennyiben jogos garanciális javítás történik. Technikai adatok Motor. Egyhengeres kétütemű motor Üzemanyag keverék... 40:1 Motor kapacitás m 3 Max. Motorteljesítmény... 2,2 kw Motor Fordulatszám rpm Max. Vágófej Fordulatszám rpm Motor sebessége az ajánlott vágófej fordulatszám esetén rpm Üzemanyag-fogyasztás max. Motorteljesítménynél kg/h spec. üzemanyag-fogyasztás kg/kwh Tank űrtartalma cm 3 Súly (vágófej nélkül, üres tankkal) kg Fém vágófej él vágósugara mm Damil vágósugara mm Damil vastagsága mm Damil hossza... 2 x 3.2m Zajszint (L WA) db (A), KpA=1 db Zajszint (L WA) Garantált db (A) Mért db(a); K wa=1 db Rezgés m/s 2, Kn=3.7m/s 2 Van lehetőség arra, hogy feljegyzés nélküli technikai és vizuális változtatások történtek a fejlesztési folyamat közben. Minden dimenzióban, az információk és tulajdonságok benne vannak ebben a használati utasításban, ezért azok változhatnak. Legális követelések tették a használati utasítás alapját, ezért nem érvényesíthető. Gyártó: FUXTEC Gmbh Magyarországi importőr: FUXTEC Kft Nyiregyháza Folyóka u 14 Tel: 20/ info@fuxtec.hu Weblap cím: Garancia 12 hónap garanciát adunk a termékre. A garancia nem terjed ki a természetes kopásra, a túltöltésre vagy a helytelen használatra. A garancia feltétele, hogy betartsa az útmutatót a tisztítással és karbantartással kapcsolatban is.
