A kőkorszak sem azért ért véget, mert elfogyott a kő

Átírás

1 A kőkorszak sem azért ért véget, mert elfogyott a kő (Ahmed Zaki Jamani Sejk)

2 Mi a célunk a hegesztőgépekkel? A munkadarabokon lévő varratok elkészítése az elvárt minőségben az elvárt határidőre

3 Ki határozza meg a minőséget? (Hány féle minőség van a cégen belül?) Mi a célunk a minőséggel? Az elvárt minimum (vevői követelmények)? Az általunk felállított magas mérce, ami nem a vevői igényektől függ? A minőség vonzza a megrendelőket

4 Mi határozza meg a határidőt? Lehet-e nagyobb a kapacitásunk, mint amire ma képesnek gondoljuk magunkat? Akarunk-e hatékonyabbak lenni? A külső kényszerek vagy a saját tudatos döntéseink irányítanak? A szabad (minőségi) kapacitás vonzza a munkát

5 Meddig használunk egy hegesztőgépet? Amíg működik?!

6 A cég imázsa

7 A valós technikai színvonal

8 Ez a helyzet tarthatatlan

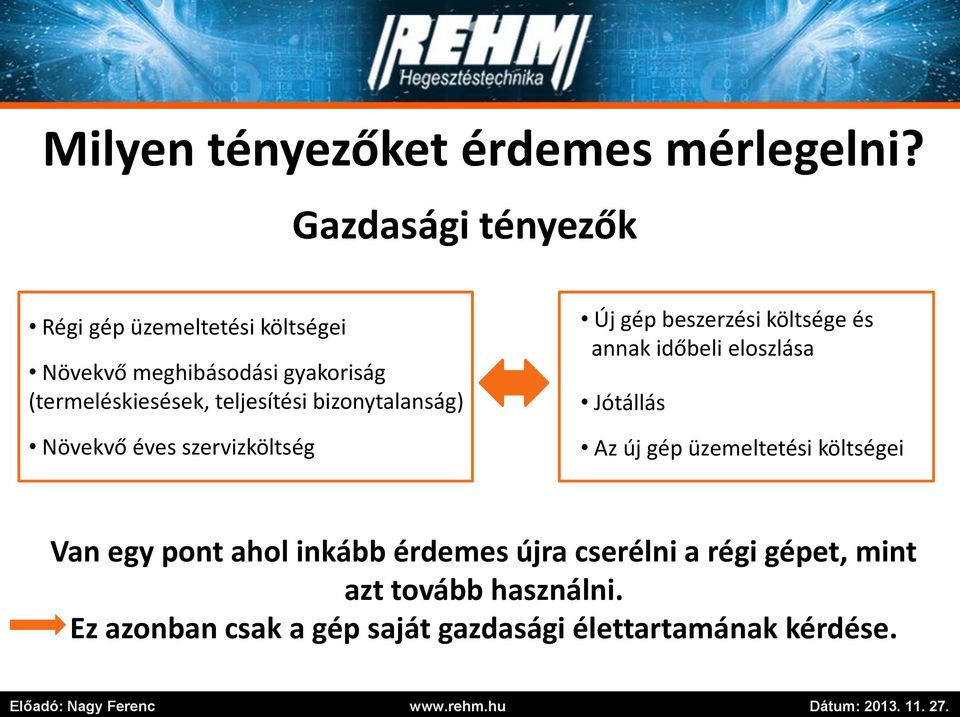

9 Milyen tényezőket érdemes mérlegelni? Gazdasági tényezők Régi gép üzemeltetési költségei Növekvő meghibásodási gyakoriság (termeléskiesések, teljesítési bizonytalanság) Növekvő éves szervizköltség Új gép beszerzési költsége és annak időbeli eloszlása Jótállás Az új gép üzemeltetési költségei Van egy pont ahol inkább érdemes újra cserélni a régi gépet, mint azt tovább használni. Ez azonban csak a gép saját gazdasági élettartamának kérdése.

10 Milyen tényezőket érdemes mérlegelni? (A gép saját gazdasági élettartamának meghatározóin túl) Termelési tényezők Munkahely költségei energiafelhasználás, védőgáz felhasználás, rezsi költségek, bérköltségek, képzettség igény, munkabiztonság stb. Munkaidő kihasználtsága effektív munka utómunkálatok mennyisége hibázások valószínűsége hibák száma és következményei gépbeállítások ideje A technológia fejlődésével új lehetőségek nyílnak, amiket egy vállalatnál érdemes figyelembe venni, hogy az erőforrásaival a lehető legnagyobb profitot tudja létrehozni.

11 MEGAPULS.FOCUS acél-kiadás REHM potenciál-elemzés a FOCUS.PULS alkalmazásával 1. rész: az alapadatok felvétele MEGA.PULS FOCUS Referenciaadatok Hegesztési feladat adatai / kapacitás / költségek Cég adatai Huzalátmérő [0,8/1,0/1,2/1,6mm] 1,2 mm Cég neve Sarokvarrat a-mérete [mm] 5,0 mm Partnerkód Éves huzalfelhasználás [kg] 2000 kg Tárgyalópartner Gáz ára literenként (50L palack, 200 bar) 45,00 Cím Munkahelyre és órára lebontott költség (teljes költség) 50,00 2. rész: a hegesztési folyamat elemzése a feladat alapján Jelenlegi helyzet Leolvadási teljesítmény és energiafelhasználás jelenlegi értékei FOCUS.PULS alkalmazásával biztosított potenciál A MEGAPULS.FOCUS használatával lehetővé váló leolvadási teljesítmény- és energiafelhasználás-értékek Huzalelőtolási sebesség [m/min] 10,00 m/min Huzalelőtolási sebesség [m/min] 12,5 m/min Hálózati teljesítmény [kva] 14,2 kva Hálózati teljesítmény [kva] 15,3 kva 1 kwh energia ára [Cent] 20,0 Cent 1 kwh energia ára [Cent] 20,0 Cent Hegesztési idő költsége a megadott óránkénti költségből ,40 Hegesztési idő költsége a megadott óránkénti költségből ,12 Energia költség 1 064,80 Energia költség 917,82 Gázfelhasználás költsége 1 214,77 Gázfelhasználás költsége 971,81 Összköltség Összköltség Környezetkárosító CO² kibocsátás 2997 tonna Környezetkárosító CO² kibocsátás 2584 tonna 3. rész: kiértékelés és megtérülési számítás A potenciálanalízis eredménye évente, a REHM FOCUS.PULS használatával A csökkentett hegesztési időből származó éves megtakarítás Az alacsonyabb energiafelhasználásból eredő éves megtakarítás 147 Az alacsonyabb gázfogyasztásból származó éves megtakarítás 243 Összes megtakarítás évente A környezetkárosító CO² kibocsátás csökkenése évente 414 tonna A potenciálanalízis eredménye a REHM FOCUS.PULS használatával a használat teljes ideje alatt A berendezés használatának időtartama 8 év A használat teljes ideje alatt elért megtakarítás Készítette: A.Lehnertz Datum A környezetkárosító CO² kibocsátás csökkenése a hesználat teljes ideje alatt 3310 tonna

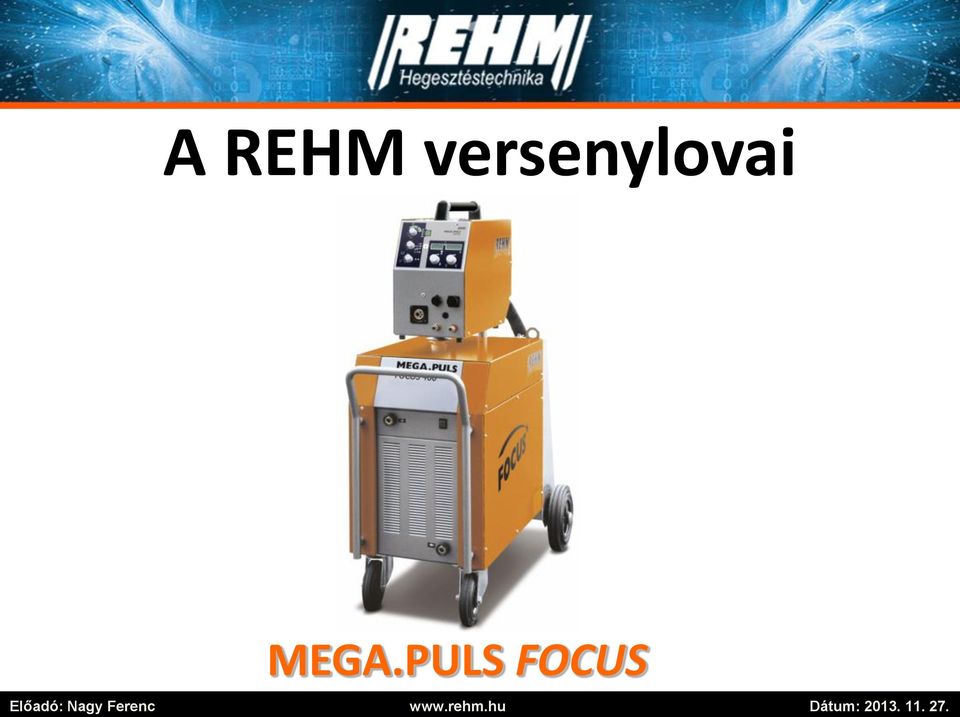

12 A REHM versenylovai MEGA.PULS FOCUS

13 A mérce: Az új MEGA.PULS FOCUS U-I Új Al jelleggörbék Új CrNi-acél jelleggörbék Új Jelleggörbék MIG-forrasztáshoz ÚJ 5 eljárás-változat szerkezeti acélok hegesztéséhez POWER.ARC POWER.PULS U-I szabályozással POWER.PULS I-I szabályozással FOCUS.ARC Új FOCUS.PULS U-I Új

14 MEGA.PULS FOCUS Két berendezés egyben: I-I és U-I szabályozás I-I szabályozás frekvenciavezérelt cseppátmenet a szabályozás frekvencia és az alapáram által történik különösen alkalmas CrNi és Al anyagok hegesztésére jobb kigázosodás Al-ötvözetek hegesztés során kiváló folyási jellemzők, nedvesítő hatás széles körben felhasználható, univerzális ívtípus Digitális szabályozók: Frekvencia Alapáram

15 I-I szabályozás MEGA.PULS FOCUS U [V] Munkapont Digitális szabályozók nélkül az ívhossz nem marad állandó I A Pl.: 30 A I P Pl.: 320 A I [A] Alapáram Impulzusáram

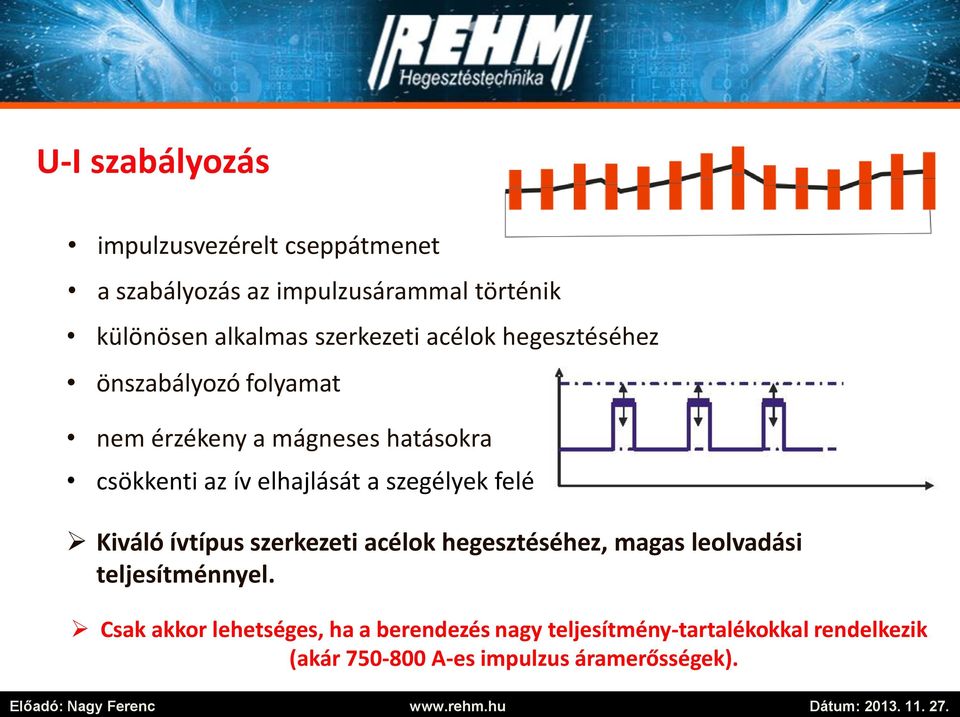

16 U-I szabályozás MEGA.PULS FOCUS impulzusvezérelt cseppátmenet a szabályozás az impulzusárammal történik különösen alkalmas szerkezeti acélok hegesztéséhez önszabályozó folyamat nem érzékeny a mágneses hatásokra csökkenti az ív elhajlását a szegélyek felé Kiváló ívtípus szerkezeti acélok hegesztéséhez, magas leolvadási teljesítménnyel. Csak akkor lehetséges, ha a berendezés nagy teljesítmény-tartalékokkal rendelkezik (akár A-es impulzus áramerősségek).

17 U-I szabályozás MEGA.PULS FOCUS U [V] Állandó impulzus feszültség Az ívhossz a belső szabályozás eredménye Up Pl.: 40 V I [A] I A Pl.: 30 A Munkapont Állandó alapáram Az alapáramhoz tartozó feszültség az ívhossztól függ

18 U-I Szabályozás jellemzői MEGA.PULS FOCUS Abszolút állandó ívhossz A szerkezeti acélok hegesztéséhez a legkiválóbb ívtípus Hegesztés közben nincs akusztikai változás (frekvencia változás) Az ívhossz az ívfeszültség vagy a huzalelőtolási sebesség korrekciójával változtatható Kizárólag az UI-szabályozás biztosít fókuszált, rövid impulzusívet

19 Leolv.telj. növekedése MEGA.PULS FOCUS POWER és FOCUS eljárás-változatok összehasonlítása POWER.ARC POWER.PULS FOCUS.ARC FOCUS.PULS Minden REHM MIG/MAG eljárásváltozat alapvetően magas leolvadási teljesítményű FOCUS.ARC, FOCUS.PULS használata Szakaszenergia Szakaszenergia ~15%-os csökkenés azonos leolvadási teljesítmény mellett Csökkenés Szakaszenergia Azonos leolvadási teljesítménynél csökkentett energiájú hegesztés FOCUS.ARC FOCUS.PULS A leolvadási teljesítmény vagy ~15%-os növekedése azonos szakaszenergia mellett növelt leolvadási teljesítményű hegesztés azonos energia mellett Szakaszenergia

20

21

22 Az U*I (VA) pillanatnyi értékeinek integráljából számított teljesítmény MEGA.PULS FOCUS REHM eljárások: hőbevitel a leolvadási teljesítmény függvényében Huzalelőtolási sebesség [m/min] REHM: bármilyen igényt kielégítő, tökéletes eljárások

23 Optimalizált hőbevitel MEGA.PULS FOCUS eljárás POWER.ARC POWER.PULS II POWER.PULS UI FOCUS.ARC FOCUS.PULS huzalelőtolási sebesség (állandó érték) 10m/min 10m/min 10m/min 10m/min 10m/min ívteljesítmény ívteljesítmény 9,8KW 9,5KW 9,5KW 9,0KW 8,5KW 100% 97% 97% 92% 87% Optimalizált leolvadási teljesítmény eljárás POWER.ARC POWER.PULS II POWER.PULS UI FOCUS.ARC FOCUS.PULS ívteljesítmény (állandó érték) 8,5KW 8,5KW 8,5KW 8,5KW 8,5KW huzalelőtolási sebesség 8,7m/min 8,9m/min 9,3m/min 9,5m/min 10,0m/min huzalelőtolási sebesség 100% 102% 107% 109% 115%

24 FOCUS.PULS jellemzők, amelyek jelentős hasznot eredményeznek A hegfürdő nagyon könnyen kézbentartható, akár m/perc huzalelőtolási sebesség esetén is Csökkentett hőbevitel Növelt leolvadási teljesítmény Különlegesen iránystabil Biztos összeolvadás Nincs szegélykiolvadás Biztos gyökátolvadás MEGA.PULS FOCUS Lényegesen akár 30-40%-kal is kevesebb füstképződés! A gyártócsarnok, a gépek és a dolgozók lényegesen kisebb füstterhelése!

25 MEGA.PULS FOCUS Gas G3Si1 82/18 15 l/min 1,2 mm

26 MEGA.PULS FOCUS

27 A REHM versenylovai Invertig.Pro digital

28 Grafikus-dinamikus kijelző A nagyfelbontású grafikus képernyő új lehetőséget teremt az ember és gép közötti kommunikációra. A felhasználó az INVERTIG.PRO digital-lal végzett munka során folyamatosan tanul és ezáltal fejleszti önmagát és a munkájának minőségét is.

29 A CLASSIC alkalmazás: Grafikus-dinamikus megjelenítés A grafikus-dinamikus megjelenítés lehetővé teszi minden információ egyidejű áttekintését, egy szempillantás alatt. Az ábrák könnyebben értelmezhetőek, mint a számsorok vagy táblázatok.

30 A CLASSIC alkalmazás néhány finomsága Ívpont hegesztés Az ívpont ideje precízen szabályozott 0,01 mp-től Hatások: Jól definiált hőbevitel Kisebb deformáció Kisebb hőhatás-övezet és elszíneződés Haszon: Kevesebb utómunkálat >

31 A CLASSIC alkalmazás néhány finomsága Intervallum hegesztés Az ívidő és a szünetidő precízen szabályozott, 0,01 mp-től Hatása: Jól definiált hőbevitel Kisebb deformáció Kisebb hőhatás-övezet és elszíneződés Extrém vékony réteg felrakása szerszámélekre Haszon: Kevesebb utómunkálat Magas minőség >

32 A CLASSIC alkalmazás néhány finomsága HyperPuls nagyfrekvenciás impulzus Hz-ig A magasabb és alacsonyabb áram ideje egyenlő Hatások: Fókuszált, koncentrált ív Stabil, elhajlás nélküli ív Mélyebb beolvadás Jelentős zajcsökkenés a felső frekvencia-tartományokban Biztos kis áramerősségű fűzések az ívpont funkció és a HyperPuls alkalmazásával Haszon: Gyorsabb hegesztést tesz lehetővé A varratkép egyenletesebb >

33 A CLASSIC alkalmazás néhány finomsága Három AC hullámalak alkalmazható Sinus hullámalak Zajoptimalizált Háromszög hullámalak Jobb beolvadás, mint Sinus hullámalak esetén Négyszög hullámalak Legnagyobb beolvadás, jobb ívstabilitás Kisebb elektródaterhelés >

34 A CLASSIC alkalmazás néhány finomsága AC hegesztés AC-Matic alkalmazásával Az AC hullámalak automatikusan alkalmazkodik az áramerősséghez Alacsony Áramerősség Magas >

35

36 A CLASSIC alkalmazás néhány finomsága AC frekvencia - automatika A frekvencia - automatika REHM szabadalom! Alacsony Áramerősség Magas >

37 A CLASSIC alkalmazás néhány finomsága AC frekvencia - automatika A frekvencia - automatika REHM szabadalom! Hatások: Fókuszált, stabil ív alacsony áramerősségek esetén Magas áramerősségeknél az elektróda kevésbé terhelődik Haszon: Minden esetben az optimális AC frekvencia kerül beállításra Láb-távszabályzó alkalmazása esetén nélkülözhetetlen >

38 Az ASSIST alkalmazás: Információ és támogatás A feladat megadása alapján az INVERTIG.PRO digital kiszámolja a megfelelő hegesztési paramétereket, amelyek azonnal alkalmazhatóak. Nincs még egy olyan hegesztő berendezés, amely ilyen átfogóan támogatná a hegesztőt, egyszerűbbé és gyorsabbá tenné a munkáját.

39 Világszerte a legjobb és leghatékonyabb megoldás a már kikísérletezett beállítások elmentésére, későbbi felhasználására és rendezésére. Mappastruktúrák Windows Explorer jellegű elrendezés, amit ma már a gyermekek is ismernek. A program teljes tartalma megjeleníthető egyetlen gombnyomással. A tévedés lehetősége kizárva! A paraméterek kiválasztása a feladathoz egyszerű és gyors. A Programm Manager alkalmazás

40 A SYSTEM alkalmazás a gép testreszabása A világ legegyszerűbb és legáttekinthetőbb lehetősége a hegesztőgép kezelésének a hegesztő igényeihez való igazítására. Egyszerű, gyors áttekinthetőség, kezelési útmutató nélkül!

41 REHM Partner Program

42 A REHM Partner Program gépek karbantartása, javítása és rendszeres biztonságtechnikai felülvizsgálata gépek kalibrálása, validálása, pisztolyok javítása, cseregépes, begyűjtő rendszerű szerviz.

43 A REHM Partner Program Kihelyezett kopó-alkatrész konszignációs raktár. Kedvezményes gépbérleti lehetőség. Technológiai kísérletek, fejlesztések. A legújabb technológiák, gépek bemutatása, kipróbálási lehetőségének biztosítása. Minőségbiztosítási fejlesztések. A hegesztők elméleti és gyakorlati ismeretmegújító képzése. Hegesztési folyamatok elemzése, gyakorlati tanácsadás, közös fejlesztési tanulmány készítése.

44 Akikkel az ígéreteinket be is tudjuk tartani a REHM-es szerviz csapat,

45 Akikkel az ígéreteinket be is tudjuk tartani

46 Akikkel az ígéreteinket be is tudjuk tartani A REHM-es alkalmazástechnika Súlyosabb feladatok Finomabb munkák

47 Munkatársaink az Önök közelében Hornyák Gabriella Püspöki Péter Barasits Albert Kajáry Zsolt Csillag István Vörösvári Károly

48 Köszönöm a figyelmet!
