1 ArcGIS 10-ben Alaptérkép készítés oktatási segédlet Gazdaságföldrajz, Geoökonómia és Fenntartható Fejlődés Intézet Budapesti Corvinus Egyetem Készítette: Varga Ágnes 2016.

2 2 DIGITALIZÁLÁS Feladat: Alaptérkép készítése egy tetszőlegesen választott járáshoz. Tervezés: 1. alaptérkép beszerzése, amiről digitalizálunk 2. létre kell hozni egy geodatabaset 3. geodatabase-ben két feature class-t (polygon: amire a településeket digitalizáljuk; line: amire az utakat digitalizáljuk) 4. digitalizáljuk a településeket 5. digitalizáljuk az utakat 6. utak típus szerinti megjelenítése, feliratok megjelenítése 7. végül lementjük png képfileként. A következőkben munkafázisonként ismertetem az metódust. 1. ALAPTÉRKÉP Járásokra: Mentsétek le a képet a felületről képre kattintva jobb egér kép mentése másként új mappa mappa név: gyakorlas jaras.png

3 3 2. GEOADATBÁZIS Geoadatabase létrehozása A geoadatbázis gyakorlatilag úgy működik mint egy mappa, amibe a feature class-ok vannak. A feature class az ArcGIS speciális file-ja, ennek egy speciális tároló helye, mappája a geodatabase. 1. Catalog Connect to Folder kitallózzuk a Catalogban a gyakorlas mappát, amelybe lementettük az alaptérképet FIGYELEM! a Connect to Folderben a gyakorlas mappa legyen kijelölve, azt OK-zuk le, ne kattintsunk azon belüli mappára/file-ra. ezt követően megjelenik a Catalogban, és láthatjuk a tartalmát. Connect to Folder 2. A Catalogban jobb egérrel kattintsunk rá a gyakorlas mappára New geodatabase nevezzük át a New File Geodatabase-t Jaras.gdb-re.

4 4 3. FEATURE CLASS Település Feature Class létrehozása a települések digitalizálásához 1. Jobb egérrel kattintsunk az jaras.gdb re. New Feature Class feljön egy panel: New Feature Class 2. Name: telepules, Alias: település Type: Polygon Features TOVÁBB 3. Koordináta rendszernek válasszuk Unknown-t TOVÁBB 4. XY Tolerance-nál semmit nem kell beállítani tovább és a következő lépésben sem kell semmit beállítani Tovább egészen amíg el nem érjük a tábla szerkezetet háttértábla szerkezete szükségünk lesz 3 oszlopra. (lsd képen) Finish ugyan ezeken a lépéseken keresztül hozzunk létre még egy FC-t, amelyre az utakat fogjuk digitalizálni. KÜLÖNBSÉGEK! Type: Line Features Háttértábla szerkezte: 6. Feljön egy panel, ami figyelmeztet bennünket, hogy nincs vetületi rendszere a Feature Classunknak (FC), de ez így normális, hisz Unknown-t fálasztottuk OK (ezt követően a FC-unk meg fog jelenni a TOC-ban)

5 5 8. Mindkét FC megjelelenik a TOC-ban. Ha a FC-ok létrehozása előtt nem nyitottuk, meg a lementett járástérképet, amiről digitalizálni szeretnénk, akkor a két FC-t digitalizálás előtt remove-olni kell jobb egérrel klikk a layer nevére remove (ezt mindkét FC esetén meg kell tenni)

6 6 4. TELEPÜLÉSEK DIGITALIZÁLÁSA 1. Catalog gyakorlas mappa jaras.png húzzuk be a térképi ablakba feljön egy panel, ami figyelmeztet bennünket, hogy nincs vetületi rendszer nyomjunk OK-t! 2. Catalog gyakorlas mappa jaras.gdb telepules Feature Class húzzuk be a térképi ablakba FIGYELEM! A sorrend nem cserélhető fel, ha előzőleg a TOCból nem remove-oltátok a létrehozott FC-t, és úgy húzzátok be a png-t, akkor nem fog látszani a kép! (Illetve, ha a remove-ot kihagyjátok a Raster Image-re kattintva a Zoom to layer funkciót válasszátok.) Ha valamelyik layer eltűnne a térképi ablakból időközben, akkor a TOCban jobb klikk a nevére Zoom to layer opciót válasszátok! Digitalizálás folyamata: 3. Customize Toolbars legyen pipa a Editor, Layout, Standard, Snapping, Tools előtt. 4. TOC-ban:település layer-re jobb egérrel kattintsunk rá Open attribute table mi látható benne? SEMMI most fogjuk a sorokat létrehozni! 5. település layert jelöljük ki (az legyen kék) Editor eszköz: Editor melletti kis nyíllal a panelt gördítsük le Start Editing Create Features panel jelenik meg jelöljük ki település-t alul ekkor megjelennek a lehetséges digitalizáló eszközök. Zoomoljunk bele egy szélső településbe Polygon digitalizáló eszközzel menjünk végig a körvonalán és írjuk be a nevét a háttértáblába, ha elkészültünk mentsük el az Editor legördülő panelben található Save edits paranccsal. FIGYELEM! Minden egyes bedigitalizált polygon után használjuk a Save edits-et. EZ NAGYON FONTOS! mivel a program frissítései nem mindig követik a digitalizálásainkat (van amikor nem jelenik meg a digitalizált feature sora a háttértáblában, van amikor duplán jelenik meg. A lényeg hogy mindkét esetben mentsünk a save edits-el és a következőképpen járjunk el) TOCban jobb klikk az aktuális layer nevére remove catalog nyissuk meg belőle a layer-t majd indítsuk újra a digitalizálást háttértáblában ekkor biztos megjelenik a hiányzó sor ha mégis több lenne, mint vártuk akkor ez azt jelenti, hogy digitalizálási hibákat ejtettünk. Ez esetben érdemes a többlet sorokat kijelölni és megnézni, hogy a térképen mely polygonok tartoznak hozzá, a digitalizálási hibákat töröljük!) 6.Kapcsoljuk be a Snappinget az összes ikont tegyük aktívvá. 7. Szomszédos település digitalizálásához válasszuk az Auto Complete Polygon eszközt. A már bedigitalizált településsel közös pontból induljunk és amikor elérünk a végén az újabb közös pontig kétszer kattintsunk le bal egérrel. Írjuk be a táblázatba a szomszédos település nevét és így tovább a többivel..minden polygon után mentsünk. 8. Végén Stop Editing. Tipp! A munkafázist mentsük el a File Save as jaras.mxd, ezt File Open segítségével tudjuk megnyitni. FONTOS! A Map Document (mxd) relatív úton tárolja az elérési utat, hogy át tudjuk vinni egyik gépről másikra a mappát. Ehhez a következőt kell tenni File Map Document Properties Pathname után található négyzetbe tegyünk egy pipát.

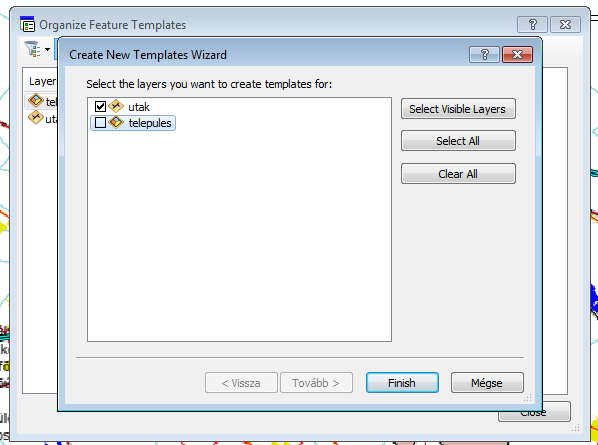

7 7 5. UTAK DIGITALIZÁLÁSA A metódus ugyan az, mint a településeknél csak a Start editing utána a Create Features panelban az utak layer-t kell kiválasztani! FIGYELEM! Elképzelhető, hogy az utak layer nem látható, vagy csak a település, ekkor a következőt kell tenni! (Ez általában akkor van, ha az utakat később húztuk be a Data view-ba.) Layer hozzáadása a Create Features-be Create Features jobb klikk a második ikonra feljön egy Organize Feature Templates panel amelyben kattintsunk a New Template feliratra feljön a Create New Templates Wizard ahol, az utak layer elé tegyünk egy pipát ( a település elől pedig vegyük, le ha az is ott szerepel, különben kétszer lesz hozzáadva) Finish Ezt követően a szokásos módon digitalizáljuk az utakat a Line eszközzel (legyen közút, vasút, főút is), töltsük ki a háttértáblát. A különböző típusú utaknak írjuk be a típusát.

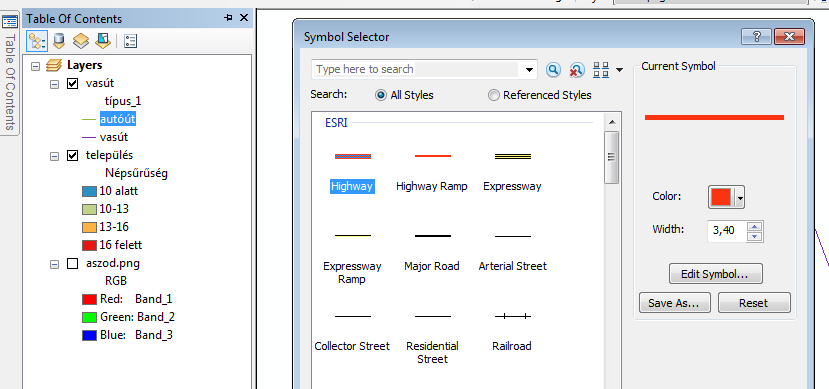

8 8 6. TEMATIKUS TÉRKÉP 6.1. TEMATIKUS TÉRKÉP UTAKRA 6.2. FELIRATOK MEGJELENÍTÉSE 6.3. JELMAGYARÁZAT 6.4. CÍM 6.1. TEMATIKUS TÉRKÉP UTAKRA 1. TOC-ban jobb klikk az utak layer nevére felugró ablakban Properties felugró ablakban válasszuk a Symbology fület 2. Utak tematikus térképéhez a Show-ban a Categories-t válasszátok. Az utaknál az azonosakat szeretnénk ugyanazzal a szimbólummal megjeleníteni. Itt nem több közel azonos értékkel rendelkezőt szeretnénk egy csoportba osztani, hanem azt szeretnénk, hogy az autóhálózat, amely több vonaldarabból áll a térképen, de mind autóút, az ugyan azt a színt kapja, viszont a vasúthálózathoz tartozó elemek más színt kapjanak. Abban tér el pl: a népsűrűségi térképektől, hogy jelen esetben a csoportosítást már mi magunk elvégeztük. A bedigitalizált vonalainkat besoroltuk csoportokba, a népsűrűség esetén viszont azt a feladatot adtuk a programnak, hogy csoportosítsa az datasort egy megadott szabály alapján, és azt is kértük tőle, hogy az általa alkotott kategóriáknak adjon valami színt. Az utak esetén azt kérjük, hogy az általunk alkotott kategóriákhoz rendeljen szimbólumot. Beállítások 3. Value Field: típus majd nyomjuk meg az Add All Values-t, ami után megjelennek a kategóriák. 4. vegyük le a pipát az <all other values> elől 5. A Labelben itt is lehetőség van átírni a feliratokat, arra amit szeretnénk, hogy megjelenjen a jelmagyarázatban. Ennek akkor van főként jelentősége, ha nem text -et választottunk mezőformátumnak, hanem valamilyen számot. Az nem szerencsés, ha a jelmagyarázatban a kódolásunk jelenik meg. OK 6. Válasszunk az utaknak valami klasszikus szimbólumot. Ehhez kattintsunk az úttípus előtti szimbólumra, vagy a TOC-ban szintén az út előtti szimbólumra kattintva. 1.sz főútnak: highway

9 9 autópálya: expressway vasút: single nautical dashed

10 FELIRATOK MEGJELENÍTÉSE Ha szeretnénk megjeleníteni a települések neveit. Az erre vonatkozó adatok a település FC háttértáblájában találjuk. 1. TOC-ban település layer nevére kattintsunk rá jobb egérrel Properties most a Labels fülre kattintsunk rá, így jutunk a Label Properties panelre. (lsd: ábra) Beállítások 2. Tegyünk egy pipát a Label features in this layer előtti négyzetbe. 3. Label Field: Nev 4. Betűméretet állítsuk be 10-esre (vagy ami jól látszik), és vegyük félkövérre a betűt. 5. Szeretnénk, ha a feliratainkat egy fehér vonal venné körül, ezt a következő helyen tudjuk beállítani. Symbol Edit symbol Mask fület válasszuk Halo elé tegyünk egy pöttyöt és a Size: 2 legyen (ezt változtathatjuk ha kevésnek/soknak bizonyul). OK

11 JELMAGYARÁZAT A jelmagyarázatot és a címet is a Layout view-ban tudjuk beszúrni. Amennyiben nem jelenik meg a térképünk a Layout-ban, akkor a következőket kell tenni: 1. A Layout tool-ban kattintsunk a change layout-ra 2. Architectural Page Size-ban válasszuk az első/második opciót Befejez/Finish Jelmagyarázat beszúrása 1. Menüsorban Insert Legend megjelenik a Legend Wizard 2. Legend Items-ben legyen a település, és az utak is, ha nincs benne adjuk itt hozzá (Map layers ablakban válasszuk ki, amit hozzá szeretnénk adni és a nyilak segítségével adjuk hozzá a másik ablak tartalmához.) Tovább 3. Legend title-be írjuk be, hogy Jelmagyarázat, vegyük 12/14-re a betűméretet és félkövérre tovább 4. Legend Frame-ben válasszunk egy Border-t, Gap legyen 10 tovább 5. következő felületen nem állítunk semmit tovább; következő felületen nem állítunk semmit Befejezés Elkészült a jelmagyarázatunk! Ha valamit az előbb elmulasztottunk volna, akkor jelöljük ki a jelmagyarázatot kattintsunk kétszer bele és pótolhatjuk a beállításokat. A jelmagyarázatban most látszik mind a két/ vagy csak az egyik layer-nek a neve, de azt szeretnénk, hogy csak annak az oszlopnak a fejléce (heading) jelenjen meg, amely adataiból a tematikus térképet készítettük.

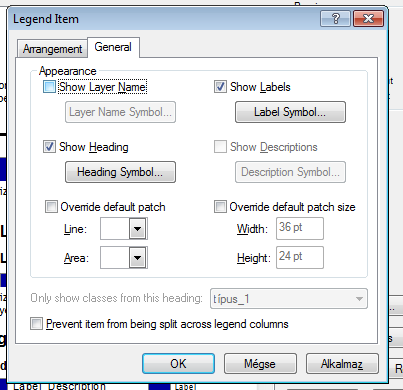

12 12 Layer nevek, vagy fejlécek (heading) eltávolítása 1. Bal egérrel kattintsunk kétszer az aktív jelmagyarázatba 2. Items fület válasszuk Legend Items ablakban annak a layer nevét tudjuk eltávolítani, amelyik ki van jelölve Style Properties felugrik egy Legend Item panel itt a Show Layer Name/ Show Heading elől vegyük le a pipát. OK OK 3. majd ugyan ezt a lépéssort ismételjük meg a másik layer esetén is, ha szükséges CÍM Menüsorban Insert Title írjuk be a címet Cím beállításait aktív/kijelölt címre bal egérrel kétszer kattintva tehetjük meg Cím több sorba kattintsunk bal egérrel az aktív címre felugró properties ablakba írjuk be újra a címet a megfelelő töréspontokkal.

13 13 7. TÉRKÉP LEMENTÉSE KÉP FILE-KÉNT Záró lépés az elkészült térkép lementése más programok számára is értelmezhető kép file-ként. 1. File Export Map válasszuk a PNG/TIFF filetípust és 300 dpi-t felbontásként, nevezzük el, és mentsük le!
