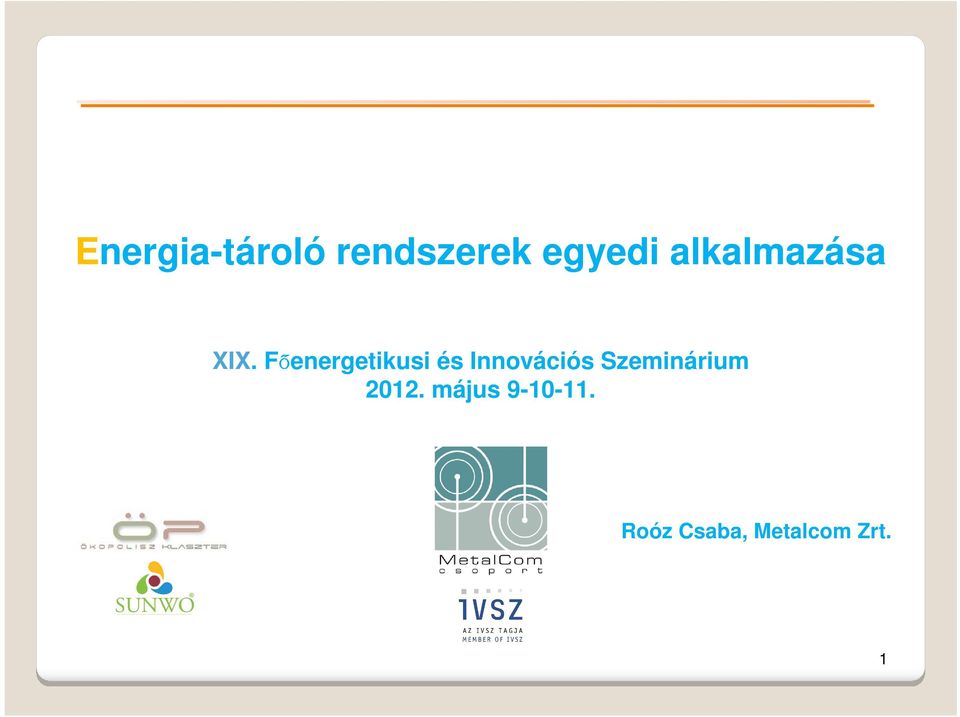

1 Energia-tároló rendszerek egyedi alkalmazása XIX. Főenergetikusi és Innovációs Szeminárium május Roóz Csaba, Metalcom Zrt. 1

2 Agenda A prezentáció témái VRB Technológia Egyedi alkalmazások VRB Termékek 2

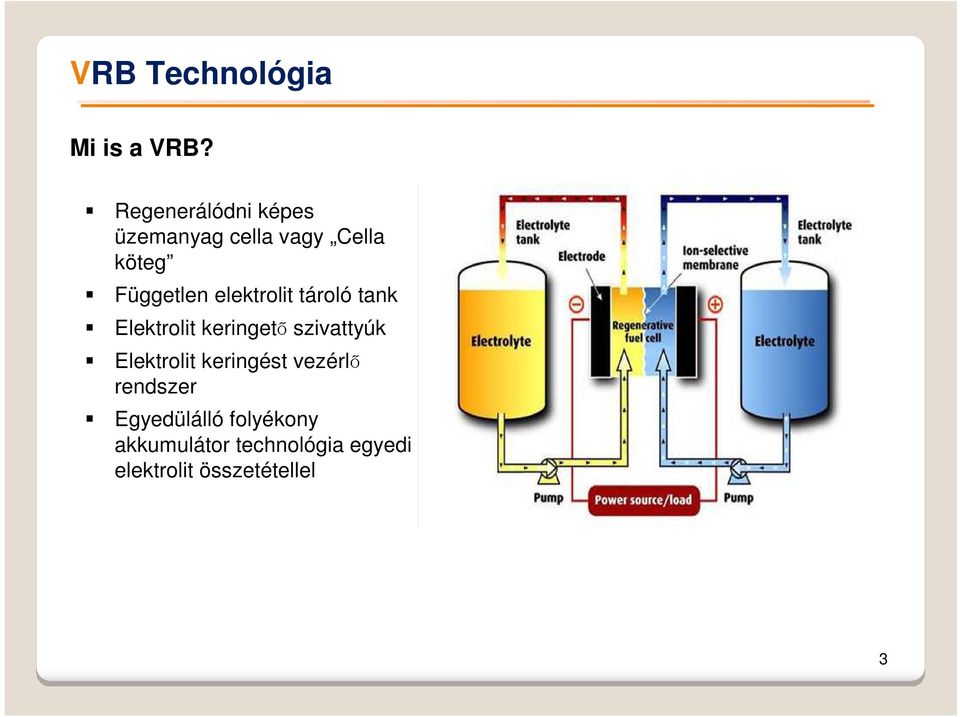

3 Mi is a VRB? Regenerálódni képes üzemanyag cella vagy Cella köteg Független elektrolit tároló tank Elektrolit keringető szivattyúk Elektrolit keringést vezérlő rendszer Egyedülálló folyékony akkumulátor technológia egyedi elektrolit összetétellel 3

4 Folyékony Akkumulátor Cellaköteg Sorbakötött cellakötegek elrendezése Minden cella az alábbiak szerint épül fel bipolar lapok 2 elektróda Membrán szeparátorok 4

5 Folyékony akkumulátor technológia előnyei Nagy kimenő teljesítmény és energia tároló képesség A teljesítmény és a tároló kapacitás egymástól függetlenül változtatható Hűtési rendszer egyszerűsítése az elektrolit keringetésével Nagyon kis mértékű önkisülés Nagy túlfeszültség tűrő képesség 5

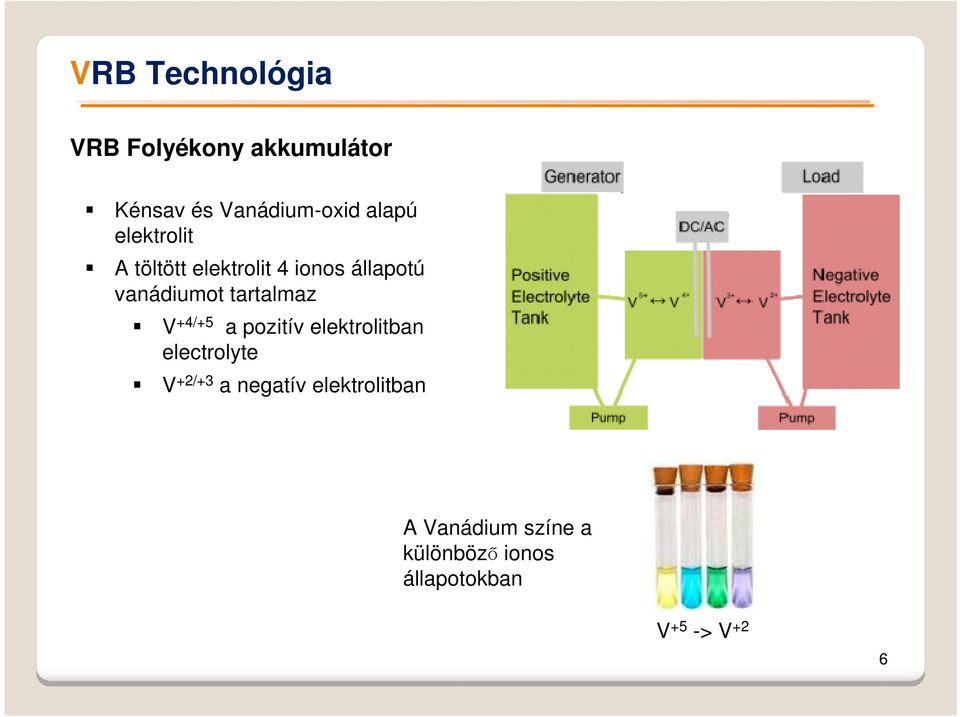

6 VRB Folyékony akkumulátor Kénsav és Vanádium-oxid alapú elektrolit A töltött elektrolit 4 ionos állapotú vanádiumot tartalmaz V +4/+5 a pozitív elektrolitban electrolyte V +2/+3 a negatív elektrolitban A Vanádium színe a különböző ionos állapotokban V +5 -> V +2 6

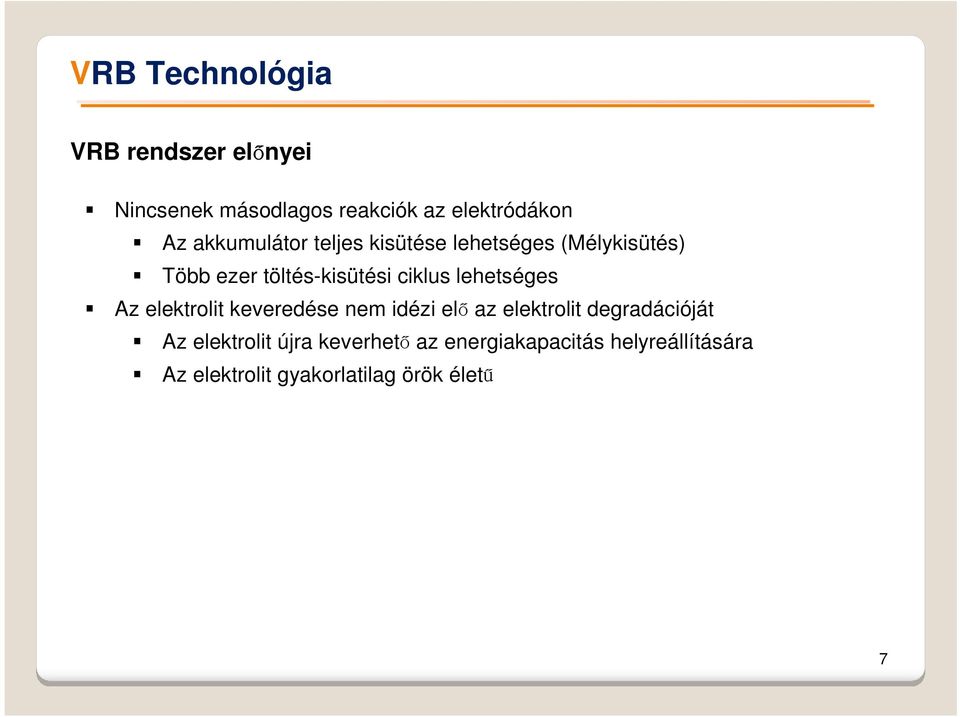

7 VRB rendszer előnyei Nincsenek másodlagos reakciók az elektródákon Az akkumulátor teljes kisütése lehetséges (Mélykisütés) Több ezer töltés-kisütési ciklus lehetséges Az elektrolit keveredése nem idézi elő az elektrolit degradációját Az elektrolit újra keverhető az energiakapacitás helyreállítására Az elektrolit gyakorlatilag örök életű 7

8 K+F feladat VRB technológia egyedi alkalmazása MSz szabványnál magasabb szintű igények kiszolgálása Megválaszolandó kérdések - Optimális tároló kapacitás meghatározása - Szükséges teljesítmény az optimális hatás eléréséhez - Teljesítménylépcsők kialakítása - Töltés kisütés aránya - Optimális vezérlési mód - A töltés vezérlés megvalósítása (felfutási idők, völgyidőszaki töltésvezérlés, csúcsidőszaki terhelés vezérlése) - Feszültségtartás paramétereinek vezérlése (hosszú idejű hálózati változások kezelése) - Hálózat folyamatosságának fenntartása (rövid és hosszú kiesések kezelése a vezérlésben) - Flicker jelenségek kiszűrése (rövid idejű változások elleni védelem) 8

9 VRB rendszer mérése A VRB akkumulátor töltőjének váltakozó áramú oldali kikapcsolásánál, az inverterről táplált váltakozó áramú fogyasztónál fellépő tranziens feszültség- és áramváltozásokra méréseket végeztek. A vizsgálat a megrendelő igénye szerint arra irányult, hogy a fogyasztói oldalon bekövetkezik-e olyan feszültség-letörés, amely a váltakozó áramú fogyasztó üzemét károsan befolyásolhatja. 9

10 VRB rendszer mérése A mérés során, a VRB akkumulátor mérésében közreműködő kollégákkal megállapodás alapján a VRB villamos hatásfokának mérését végeztük el. 10

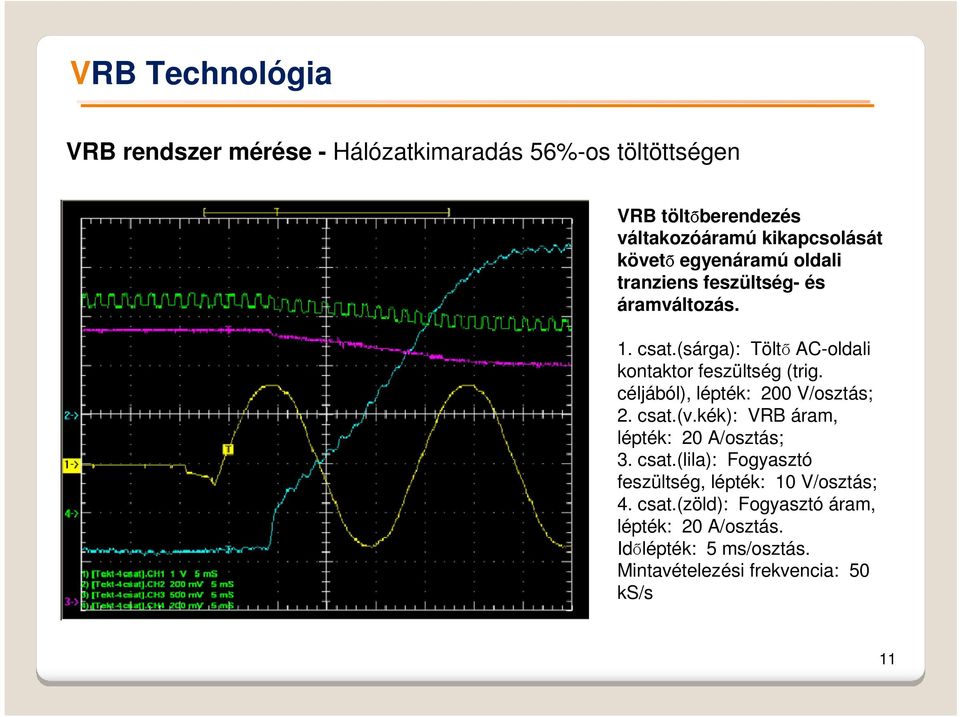

11 VRB rendszer mérése - Hálózatkimaradás 56%-os töltöttségen VRB töltőberendezés váltakozóáramú kikapcsolását követő egyenáramú oldali tranziens feszültség- és áramváltozás. 1. csat.(sárga): Töltő AC-oldali kontaktor feszültség (trig. céljából), lépték: 200 V/osztás; 2. csat.(v.kék): VRB áram, lépték: 20 A/osztás; 3. csat.(lila): Fogyasztó feszültség, lépték: 10 V/osztás; 4. csat.(zöld): Fogyasztó áram, lépték: 20 A/osztás. Időlépték: 5 ms/osztás. Mintavételezési frekvencia: 50 ks/s 11

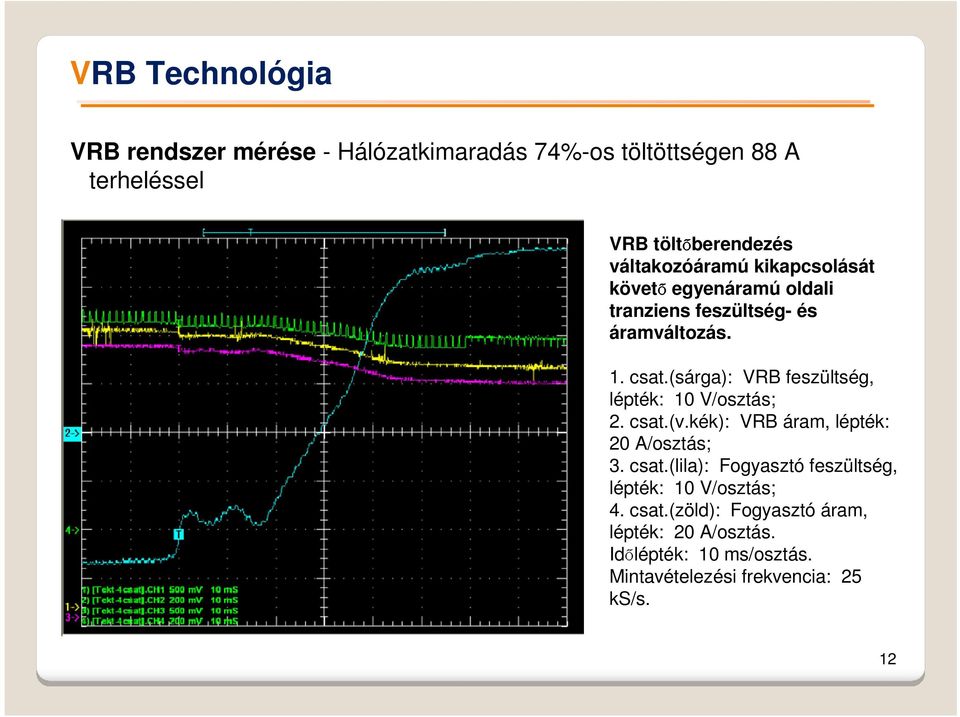

12 VRB rendszer mérése - Hálózatkimaradás 74%-os töltöttségen 88 A terheléssel VRB töltőberendezés váltakozóáramú kikapcsolását követő egyenáramú oldali tranziens feszültség- és áramváltozás. 1. csat.(sárga): VRB feszültség, lépték: 10 V/osztás; 2. csat.(v.kék): VRB áram, lépték: 20 A/osztás; 3. csat.(lila): Fogyasztó feszültség, lépték: 10 V/osztás; 4. csat.(zöld): Fogyasztó áram, lépték: 20 A/osztás. Időlépték: 10 ms/osztás. Mintavételezési frekvencia: 25 ks/s. 12

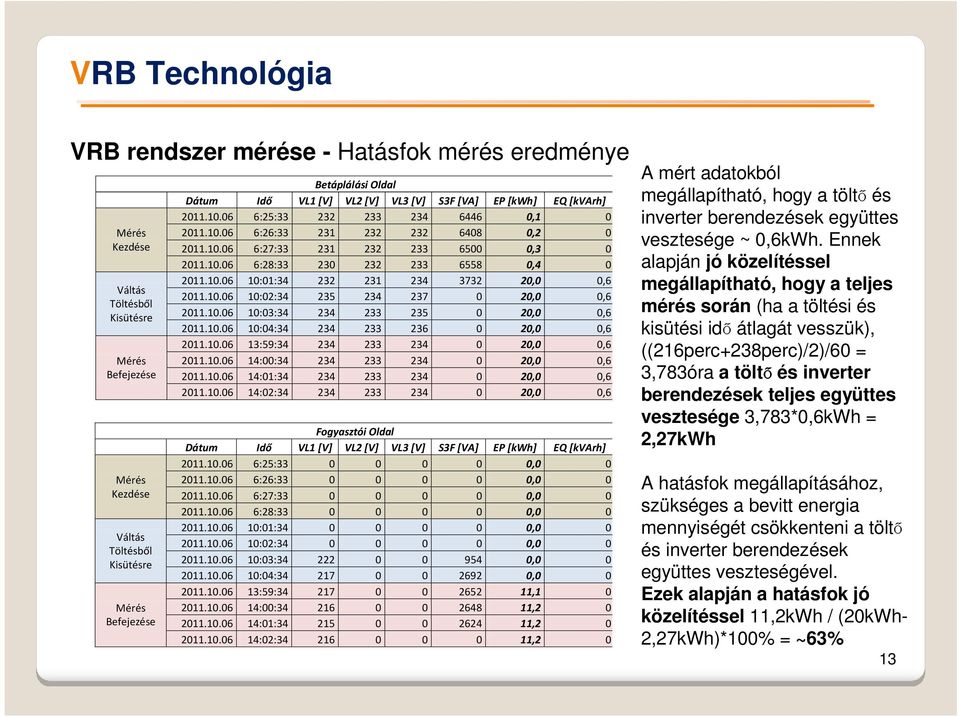

13 VRB rendszer mérése - Hatásfok mérés eredménye Mérés Kezdése Váltás Töltésből Kisütésre Mérés Befejezése Mérés Kezdése Váltás Töltésből Kisütésre Mérés Befejezése Betáplálási Oldal Dátum Idő VL1 [V] VL2 [V] VL3 [V] S3F [VA] EP [kwh] EQ [kvarh] :25: , :26: , :27: , :28: , :01: ,0 0, :02: ,0 0, :03: ,0 0, :04: ,0 0, :59: ,0 0, :00: ,0 0, :01: ,0 0, :02: ,0 0,6 Fogyasztói Oldal Dátum Idő VL1 [V] VL2 [V] VL3 [V] S3F [VA] EP [kwh] EQ [kvarh] :25: , :26: , :27: , :28: , :01: , :02: , :03: , :04: , :59: , :00: , :01: , :02: ,2 0 A mért adatokból megállapítható, hogy a töltő és inverter berendezések együttes vesztesége ~ 0,6kWh. Ennek alapján jó közelítéssel megállapítható, hogy a teljes mérés során (ha a töltési és kisütési idő átlagát vesszük), ((216perc+238perc)/2)/60 = 3,783óra a töltő és inverter berendezések teljes együttes vesztesége 3,783*0,6kWh = 2,27kWh A hatásfok megállapításához, szükséges a bevitt energia mennyiségét csökkenteni a töltő és inverter berendezések együttes veszteségével. Ezek alapján a hatásfok jó közelítéssel 11,2kWh / (20kWh- 2,27kWh)*100% = ~63% 13

14 VRB rendszer alkalmazási következtetések I. rész - Fentiek alapján elegendő biztonsággal megtehető az a következtetés, hogy a vizsgálati feltételek mellett, a bekövetkező változások nem befolyásolják károsan az egyenáramú fogyasztó üzemét. - Jelen mérések alapján a VRB és a vele együttműködő töltő elektronika fizikailag szünetmentes áramforrást biztosít. - A VRB egység fenti viselkedése alapján megállapítottuk, hogy a flicker néven nevezett rövid idejű, véletlenszerű kimaradásokat is képes a rendszer kiiktatni és előírás szerint tolerálni. - A mérések tanúbizonysága szerint a váltóáramú betáp kiesése esetén a VRB által megtáplált DC/AC inverter szinte késedelem nélkül képes belépni a kiesett hálózat helyébe, és helytáll a fogyasztó felé. - Azt tapasztaltuk, hogy a töltés-kisütés váltás a DC oldalon oly gyorsan megy végbe, hogy ez egy megfelelően illesztett DC/ AC inverter esetén a fogyasztói oldalon nem eredményez káros kiesést, és megfelel a hivatkozott szolgáltatóra vonatkozó szabványnak. 14

15 VRB rendszer alkalmazási következtetések II. rész Az elvégzett méréses vizsgálatok összefoglaló eredményeként megállapítható, hogy a VRB energiatároló mért hatásfoka megegyező a gyártó által rögzített (maximális névleges teljesítményekhez közeli, töltés-kisütés ciklusokhoz tartozó) értékekkel. 15

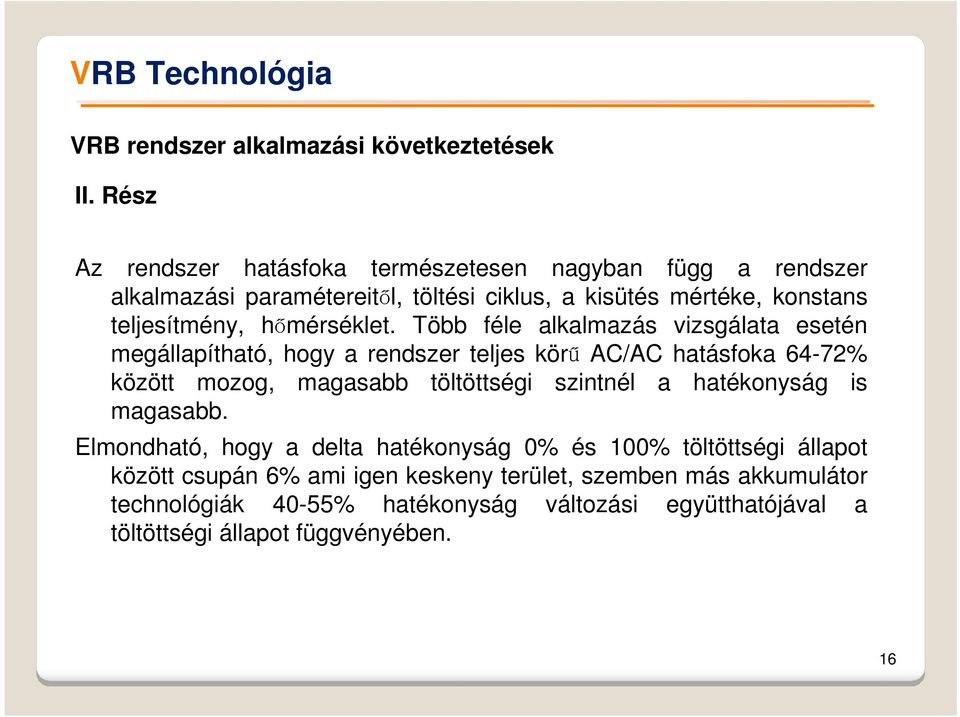

16 VRB rendszer alkalmazási következtetések II. Rész Az rendszer hatásfoka természetesen nagyban függ a rendszer alkalmazási paramétereitől, töltési ciklus, a kisütés mértéke, konstans teljesítmény, hőmérséklet. Több féle alkalmazás vizsgálata esetén megállapítható, hogy a rendszer teljes körű AC/AC hatásfoka 64-72% között mozog, magasabb töltöttségi szintnél a hatékonyság is magasabb. Elmondható, hogy a delta hatékonyság 0% és 100% töltöttségi állapot között csupán 6% ami igen keskeny terület, szemben más akkumulátor technológiák 40-55% hatékonyság változási együtthatójával a töltöttségi állapot függvényében. 16

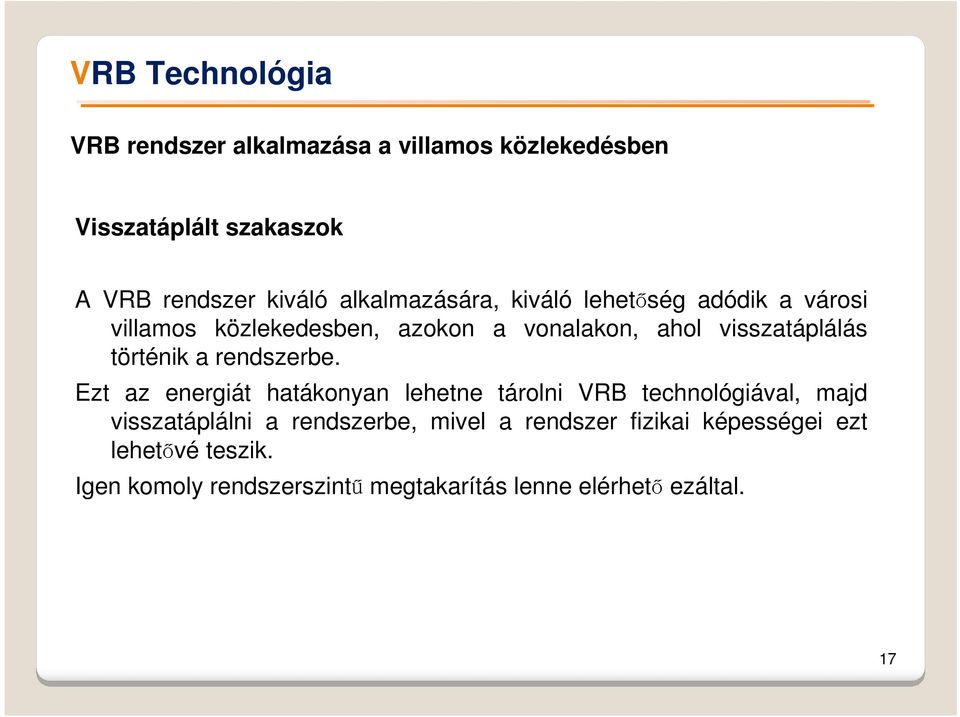

17 VRB rendszer alkalmazása a villamos közlekedésben Visszatáplált szakaszok A VRB rendszer kiváló alkalmazására, kiváló lehetőség adódik a városi villamos közlekedesben, azokon a vonalakon, ahol visszatáplálás történik a rendszerbe. Ezt az energiát hatákonyan lehetne tárolni VRB technológiával, majd visszatáplálni a rendszerbe, mivel a rendszer fizikai képességei ezt lehetővé teszik. Igen komoly rendszerszintű megtakarítás lenne elérhető ezáltal. 17

18 VRB temékek Az egyedi stack technológiának köszönhetően két termékvonal áll rendelkezésre, a különböző energia igények, alkalmazások kiszolgálására Standard Cell Stack Two Product Lines Nagy rendszerek Kis rendszerek Jól kipróbált és bevált standard 7.5kW cell stack Magas rendelkezésre állás és megbízhatóság Párhuzamos kapcsolással magas fokú skálázhatóság Cell Stack Multi-cell stacks Single cell stack Kapacitás Alkalmazás 200kW Modul x MW kapacitású rendszerek Szélerőmű park Hálózat bővítés, minőségjavítás 5kW x 4 óra 5kW x 8 óra Távközlési bázisállomás Távoli területek ellátása 18

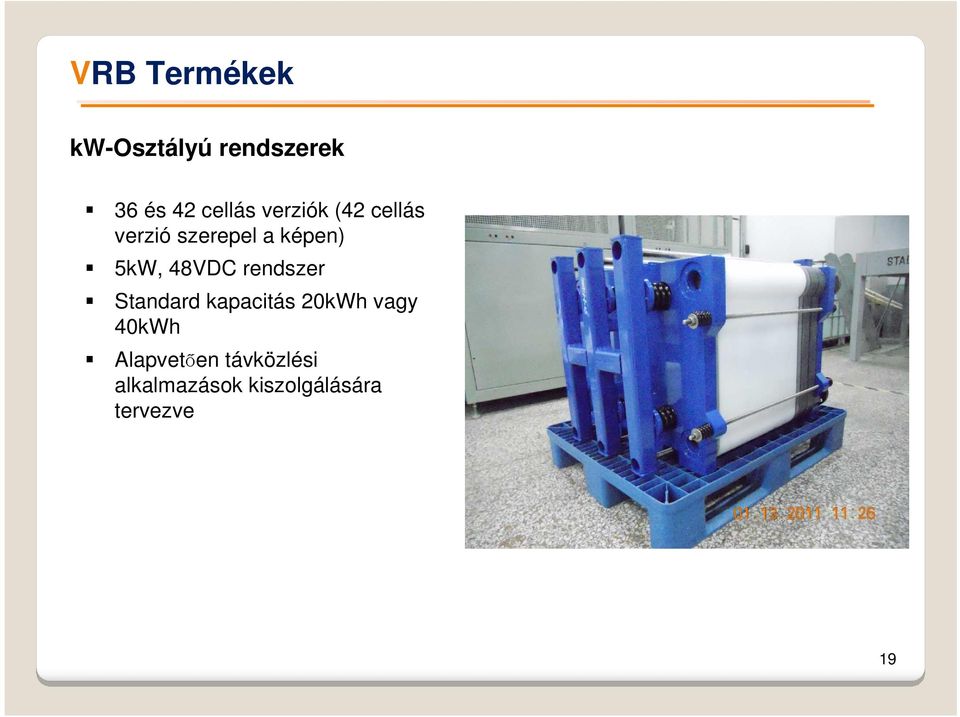

19 VRB Termékek kw-osztályú rendszerek 36 és 42 cellás verziók (42 cellás verzió szerepel a képen) 5kW, 48VDC rendszer Standard kapacitás 20kWh vagy 40kWh Alapvetően távközlési alkalmazások kiszolgálására tervezve 19

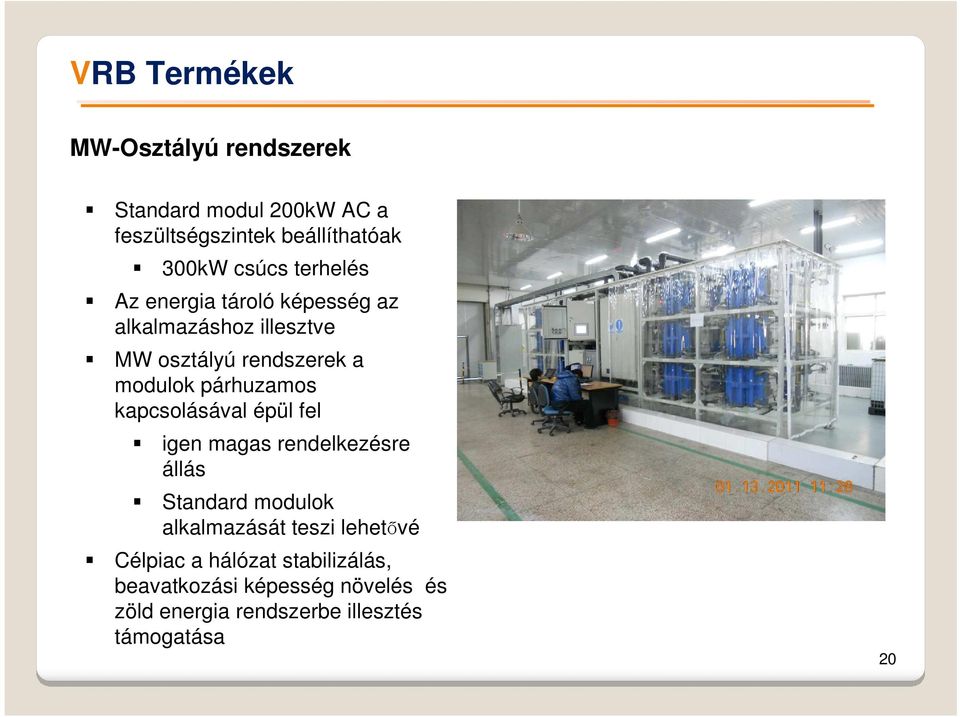

20 VRB Termékek MW-Osztályú rendszerek Standard modul 200kW AC a feszültségszintek beállíthatóak 300kW csúcs terhelés Az energia tároló képesség az alkalmazáshoz illesztve MW osztályú rendszerek a modulok párhuzamos kapcsolásával épül fel igen magas rendelkezésre állás Standard modulok alkalmazását teszi lehetővé Célpiac a hálózat stabilizálás, beavatkozási képesség növelés és zöld energia rendszerbe illesztés támogatása 20

21 Hálózati energia tárolás A hálózati energia tárolás a megújuló energia alkalmazásával valamint a Smart Grid rendszerek létrehozásával kapcsolatban kritikus pont Szél energia Kiszámíthatatlan,gyorsan változik, szignifikánsan érinti a hálózati rendelkezésre állást Az éjszakai szélenergia szolgáltatási csúcs és a nappali vételezési csúcs nincs összhangban Kihívások A hálózati tárolás előnyei A teljesítmény simítása az igények egyezethetősége Wind Turbine Output OutputTarget (Wind+Storage) Storage charges Smart Grid Termelés: Mennyiség Szállítás,elosztás: Torlódás és alacsony kihasználtság Szolgáltatás: Hálózati rendelkezésre állás Elosztott energia tárolás a csúcsok levágására A rendelkezésre álló szállítási kapacitás jobb kihasználása és a rendelkezésre álló eszközök gazdaságosabb alkalmazása Vész energia szolgáltatás,szigetszerű kialakítás lehetősége

22 Néhány projekt PacifiCorp, Castle Valley, Utah 250kW / 2MWh (8 óra) Távvezeték bővítés kiváltására létrehozott projekt COMMERCIAL CONFIDENTIAL - PRUDENT ENERGY INC. 22

23 Néhány projekt Gills Onions, Oxnard, California 600kW / 3.6MWh Átadás 2011 Októberében A meglévő üzemanyag cellás erőmű mellet fog üzemelni A csúcsterhelés kiszolgálására Back-up energiaforrásként Kedvező IRR a teljes projektre Bővíthetőség megoldott 23

24 VRBTechnológia Köszönöm a figyelmet! 24
