1 Depóniagáz hasznosítás az ENER-G Natural Power Kft-vel Mármarosi István - ENER G Natural Power Kft. Üzletág igazgató Szombathely 2010

2 ENER-G csoport bemutatása Brit, tőkeerős szakmai befektető csoport Biogas Technology Ltd ENER-G Efficiency plc ENER-G Energia Technológia Zrt. Hungary ENER-G Natural Power Kft. Hungary ENER-G Klíma Control Kft. Hungary

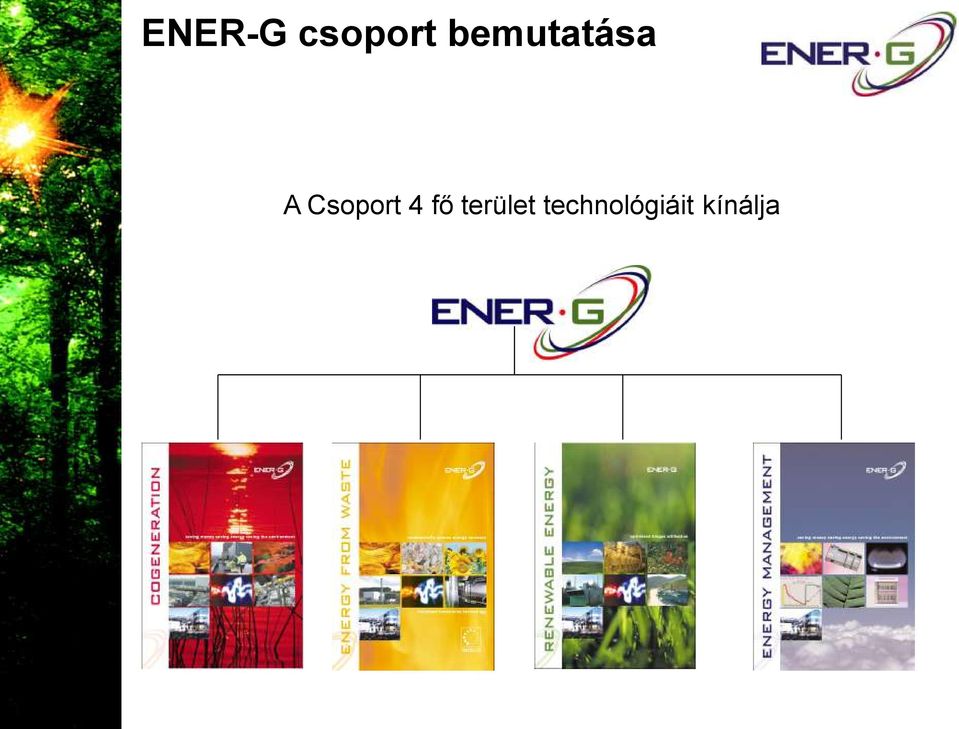

3 ENER-G csoport bemutatása A Csoport 4 fő terület technológiáit kínálja

4 ENER-G csoport bemutatása Kapcsolt energiatermelés A VILLAMOS ENERGIA és a HŐENERGIA (fűtés és/vagy hűtés) költséghatékony helyi előállítása kereskedelmi, ipari, közszféra és távfűtési alkalmazások számára. Megújuló energia Biogáz alapú energia előállítás fejlesztése és üzemeltetése. Hulladéklerakók depónia-gázai, bányagázok, kísérőgázok, iszapgázok és mezőgazdasági biogázok.

5 ENER-G csoport bemutatása Energia gazdálkodás Intelligens energiafelhasználást ellenőrző rendszere, valamint innovatív technológiák épületekben történő alkalmazásával hatékony energia gazdálkodást és garantált megtakarítást biztosítunk. A jellemző megtakarítás 30 40% beruházás nélkül. Hulladékból energia A hulladékból energia kinyerése alternatív hulladékhasznosítási eljárás a szemétlerakókban való ehelyezés helyett, ezáltal is csökkentve az elsődleges energiaforrások felhasználását és az üvegház-hatású gázok kibocsátását. Az ENER G olyan új technológiákat kínál, mint a Gázosítás és Pirolízis együttes alkalmazása.

6 ENER-G csoport bemutatása A Manchesterben található összeszerelő üzem

7 ENER-G csoport bemutatása A működés világszerte Norvégia Kanada UK Írország Spanyolország Lengyelország Hollandia Litvánia Magyarország Bulgária Spanyolország Dél-Afrika Az ENER-G csoport több mint 800 alkalmazottal, évi 100m angol fontot meghaladó árbevétellel és 400MW beépített villamos teljesítménnyel működik

8 Mi az a depóniagáz? A hulladéklerakókba kerülő szerves anyag, a hulladéklerakó technikai színvonalától függetlenül, biológiailag bomlani kezd. A folyamatot anaerob biodegradációnak hívják, mely során magas metántartalmú (~50%térf) un. depóniagáz képződik, mely a hulladéklerakó felszínén kidiffundálva a légkörbe kerül. A hazánkban lerakásra kerülő ~5,2 millió t/év kommunális hulladékból ~1400 millió m3/év mennyiségű depóniagáz szabadul fel. Amennyiben ezt az értéket szén-dioxid egyenértékre átszámítjuk a következő értéket kapjuk: Hazánk depóniagáz kibocsátása: ~13 millió t CO 2eq /év Ami hazánk összes üvegházhatású gáz kibocsátásának (~65 millió t CO 2eq /év) 20%-a A depóniagáz szerepe tehát jelentős! Közös felelősségünk es feladatunk, hogy a hulladéklerakásból származó környezetünket romboló hatásokat csökkentsük!

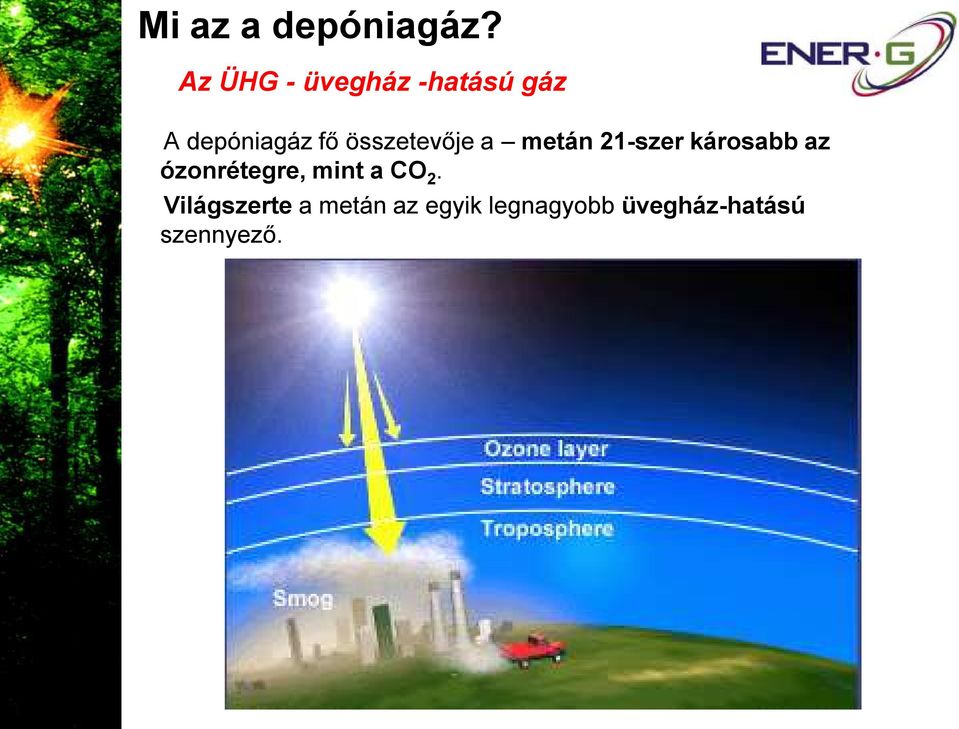

9 Mi az a depóniagáz? Az ÜHG - üvegház -hatású gáz A depóniagáz fő összetevője a metán 21-szer károsabb az ózonrétegre, mint a CO 2. Világszerte a metán az egyik legnagyobb üvegház-hatású szennyező.

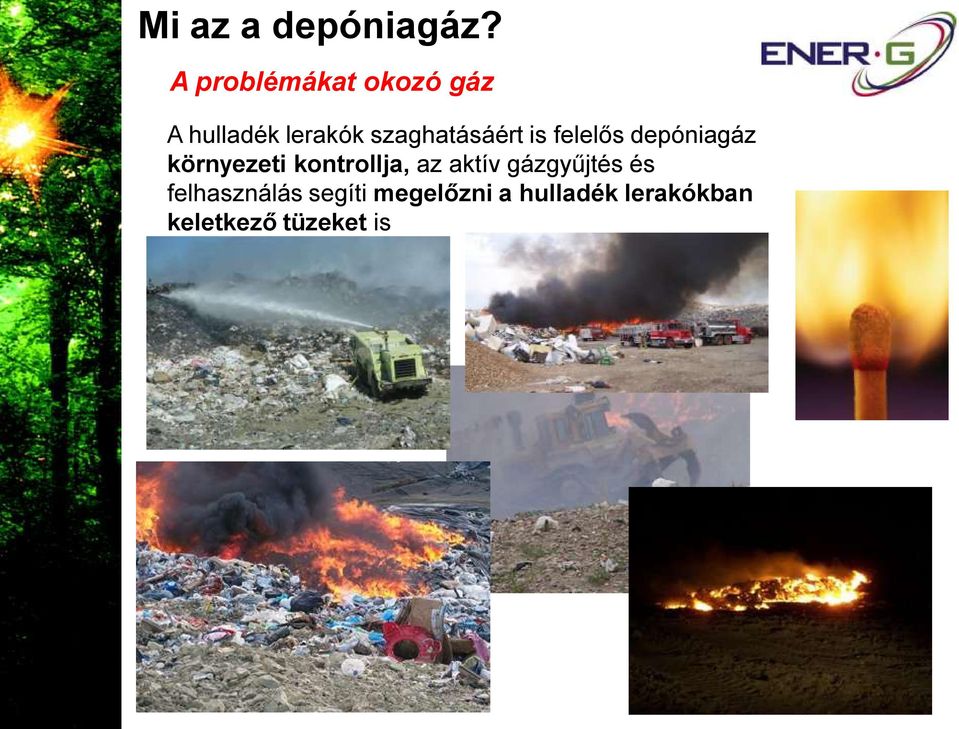

10 Mi az a depóniagáz? A problémákat okozó gáz A hulladék lerakók szaghatásáért is felelős depóniagáz környezeti kontrollja, az aktív gázgyűjtés és felhasználás segíti megelőzni a hulladék lerakókban keletkező tüzeket is

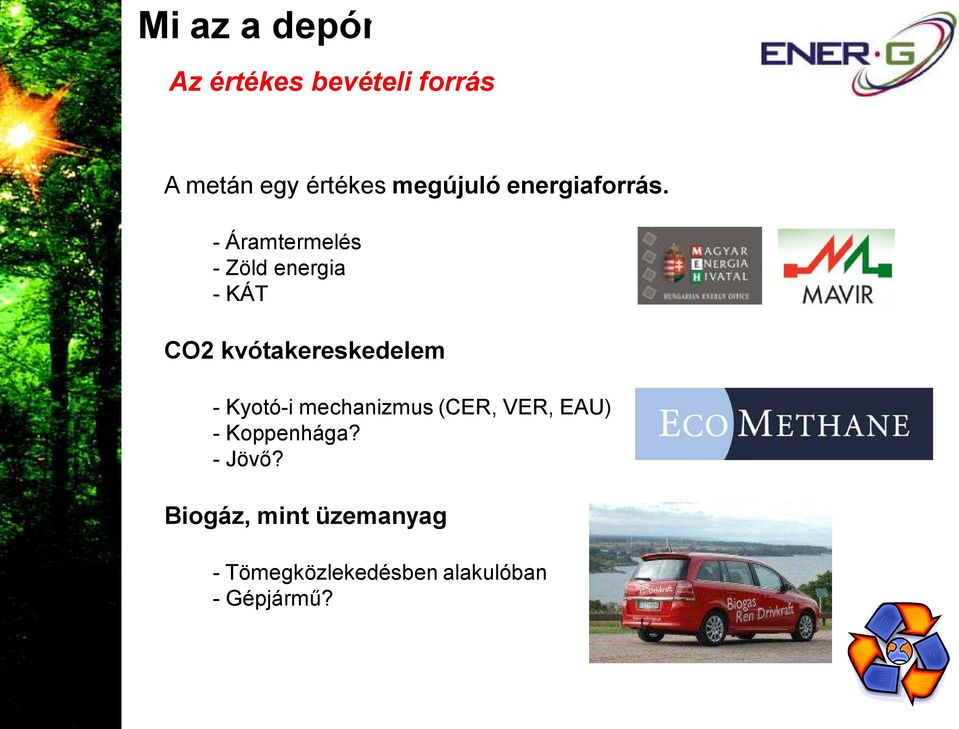

11 Mi az a depóniagáz? Az értékes bevételi forrás A metán egy értékes megújuló energiaforrás. - Áramtermelés - Zöld energia - KÁT CO2 kvótakereskedelem - Kyotó-i mechanizmus (CER, VER, EAU) - Koppenhága? - Jövő? Biogáz, mint üzemanyag - Tömegközlekedésben alakulóban - Gépjármű?

12 A depóniagáz felhasználás háttere A hulladéklerakókban keletkező metán az egyik legnagyobb szennyező. Az EU metán kibocsátása az IPCC szerint 1% 1% 16% 0% 1% 27% 12% Erőművek Háztartások, kereskedelem Ipari égetés Szarvasmarha Bárány Más állatok Közúti szállítás 31% 2% 1% 8% Hulladék lerakók Szénbányászat Olaj- és földgázipar Egyebek

13 Törvényi háttér évi XLIII. Hulladékgazdálkodási törvény: szerves anyag csökkentés 20/2006. ill. 92/2007. KvVM rendelet a keletkező gázok kinyerésére, ártalmatlanítására, hasznosítására 314/2005. kormányrendelet az elérhető legjobb technikáról (BAT) 56/2002 Zöldáram átvételi előírások Egyéb előírások (üzemeltetési engedélyben, IPPC egységes környezethasználati engedélyben)

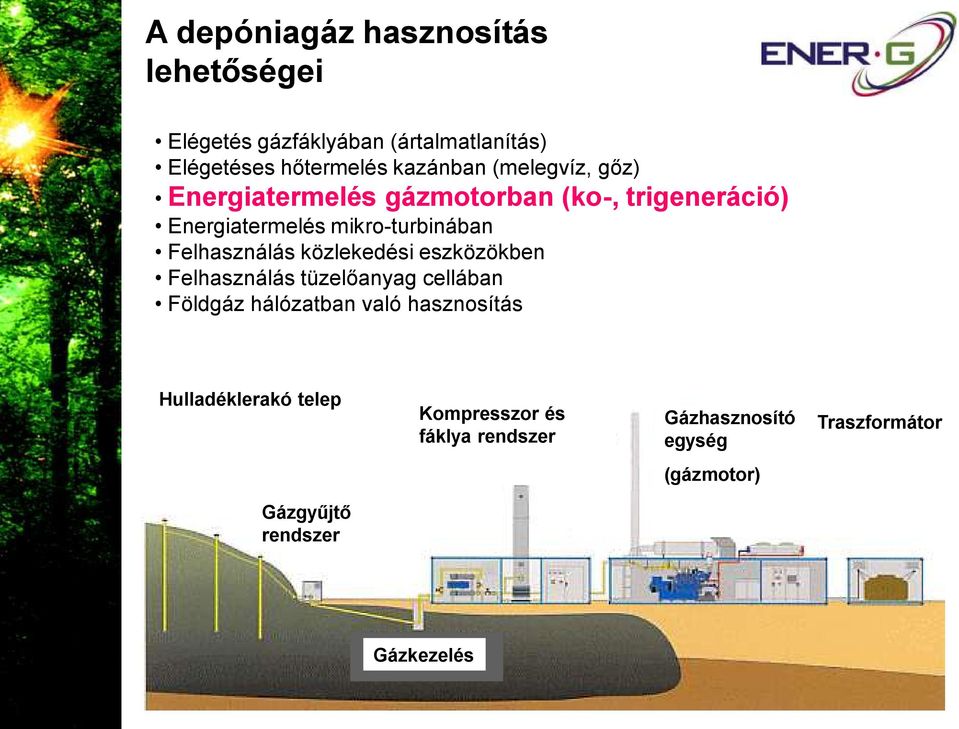

14 A depóniagáz hasznosítás lehetőségei Elégetés gázfáklyában (ártalmatlanítás) Elégetéses hőtermelés kazánban (melegvíz, gőz) Energiatermelés gázmotorban (ko-, trigeneráció) Energiatermelés mikro-turbinában Felhasználás közlekedési eszközökben Felhasználás tüzelőanyag cellában Földgáz hálózatban való hasznosítás Hulladéklerakó telep Kompresszor és fáklya rendszer Gázhasznosító egység Traszformátor (gázmotor) Gázgyűjtő rendszer Gázkezelés

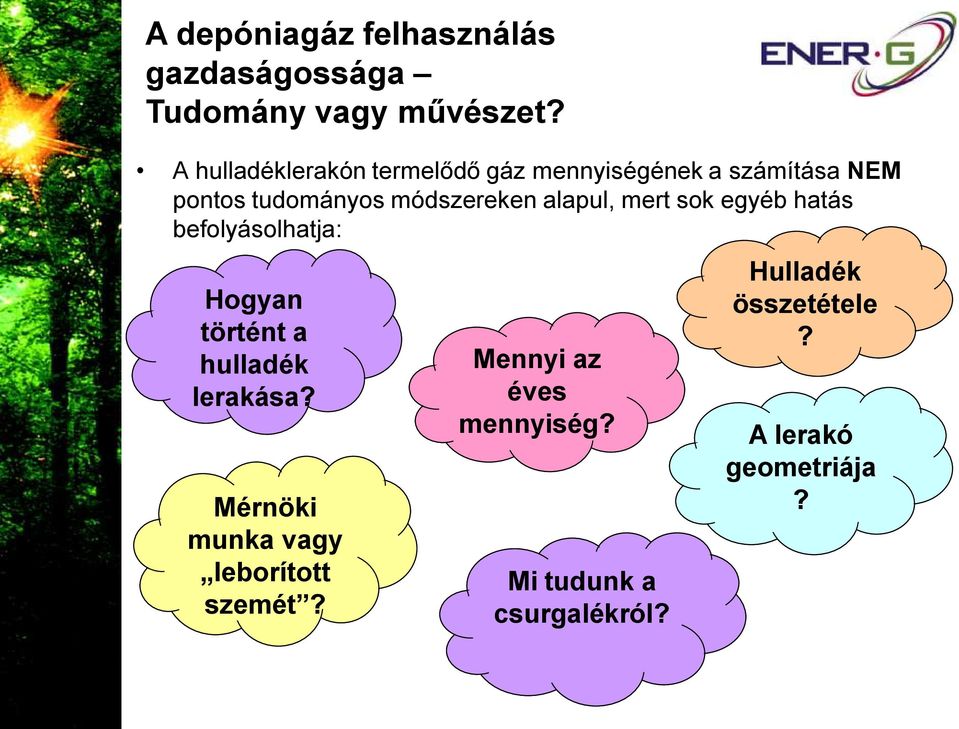

15 A depóniagáz felhasználás gazdaságossága Tudomány vagy művészet? A hulladéklerakón termelődő gáz mennyiségének a számítása NEM pontos tudományos módszereken alapul, mert sok egyéb hatás befolyásolhatja: Hogyan történt a hulladék lerakása? Mérnöki munka vagy leborított szemét? Mennyi az éves mennyiség? Mi tudunk a csurgalékról? Hulladék összetétele? A lerakó geometriája?

16 A depóniagáz felhasználás gazdaságossága Tudomány vagy művészet? Mobil kiserőművek

17 ENER-G Natural Power

18 Miért lettünk sikeresek? I N G Y E N!!! vállaljuk a gázhasznosító rendszer megvalósíthatósági tanulmány elkészítését próbafáklyázással teljes körű tervezését hatósági engedélyeztetését kulcsrakész minőségi kivitelezését gázmező folyamatos optimalizálását berendezések üzemeltetését zöldáram értékesítését környezetvédelmi jelentések elkészítését M I F I Z E T Ü N K!!! rendszeres, kiemelkedően magas jutalékot az árbevételből bérleti díjat a területért

19 Finanszírozás Kockázatos, magas beruházási igényű feladat Gázkutak (~ Ft/m) Gázgyűjtő rendszer (~6.000 Ft/m) Gázkompresszor és biztonsági fáklya (~ Ft) Gázmotor (~ Ft egy 500kW-os egység) Hálózati csatlakozás (~ Ft) Üzemeltetési költségek Gázmező: ~5 Ft/kWh Gázmotor: ~1.5-2 Ft/kWh Ezek a költségek nagy megterhelést jelentenek a hulladéklerakó üzemeltetőjének, valamint nem is tartoznak az alaptevékenységéhez! MEGOLDÁS: a BOOM finanszírozási modell BOOM Build, Own, Operate & Maintain

20 BOOM elemei Build építés: Próbafúrás és próbafáklyázás Tervezés Engedélyeztetés Gázkutak fúrása Gázhálózat kiépítése Erőműtelep építése (lefejtő egység, fáklya, KOP, iroda, olajtartály, ) Motorok telepítése Hálózati csatlakozás kiépítése Own mi vagyunk a tulajdonosok: Mindent saját vagy banki finanszírozásban magunknak építünk Az ügyfél társfinanszírozhat, ezt a jutalékban honoráljuk Operate üzemeltetés: Telepenkét 1-2 fő állandó személyzet a munkaidőben Munkaidőn kívül 24/7/365 távfelügyelet A gázmező és a hasznosító egységek folyamatos üzemeltetése Maintain karbantartás: Hazai és angol dedikált karbantartó csapat 24/7/365 karbantartási szolgáltatás, min órás rendelkezésre állás A gázmező és a hasznosító egységek folyamatos szervize

21 Veszprémi depóniagáz hasznosítás

22 Veszprémi depóniagáz hasznosítás A kezdetek nyarán kötöttünk szerződést

23 Veszprémi depóniagáz hasznosítás Ez a kép fogadott minket. Megkezdődött a tervezgetés.

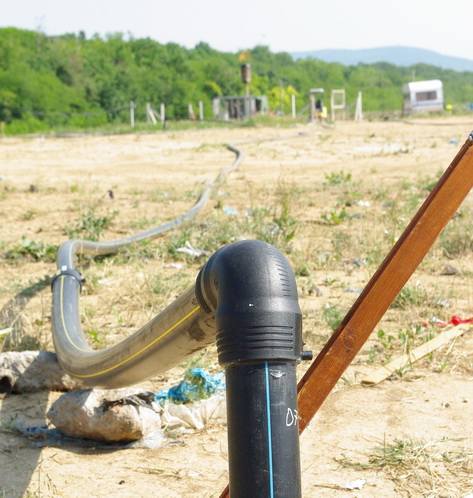

24 Veszprémi depóniagáz hasznosítás Próbafúrások és próbafáklyázás

25 Veszprémi depóniagáz hasznosítás A hálózati csatlakozás

26 Biogas Technology Limited Depóniagáz-gyűjtő rendszerek Gázterületek Tervezése, depóniagáz gyűjtő és kezelő rendszerek gyártása és telepítése egyszerű monitorozás Eltemetett kútfejek szabad átjárás a hulladéktesten Légszivattyúk és kondenzvezetékek a gáz gerincvezeték mentén

27 Biztonsági fáklyarendszer és szivattyú-gépház

28 Nagy gázmotor egységek - LGU Cat 3516LE 1.1MW & Cat MW Kiserőmű egységek

29 Kis gázmotor egységek - SGU 185kWe, 350kWe és 500kWe egységek

30 Veszprémi depóniagáz hasznosítás Az eredmények Eddig m 3 depóniagázt ártalmatlanítottunk és hasznosítottunk!!! Ez kb m 3 metán, mely tonna CO 2e. Mit jelent ez? 5774 gépjármű éves fogyasztása, kb. 13 millió liter gázolaj, 2557 otthon éves energiaellátása, 157 vagonnyi szén, 11 ezer tonna hulladék újrahasznosítása a lerakás helyett!

31 Veszprémi depóniagáz hasznosítás Az eredmények

32 Veszprémi depóniagáz hasznosítás Az eredmények Naponta átlagosan kwh energiát adunk a hálózatra Eddig összesen több mint 3 millió kwh energiát termeltünk.

33 Veszprémi depóniagáz hasznosítás t/év 1989-től üzemel, 2010-ben bezár 3,6ha, kb. 1 millió tonna, 28 m magas 28 vertikális kút, 3 horizontális gyűjtő 1500 m gázvezeték, 3 gyűjtő, 5 KOP Perkins TRS2 (500, 375 kwe) Fáklya 1000 m3/h, 25kW gázkompresszor BHTR, száraztrafó, RM6 és telemetria Olajtartály park Irodakonténer, térfigyelő, közvilágítás

34 Kecskeméti depóniagáz hasznosítás t/év 2002-től üzemel, 2022-ig üzemel 1,7ha, kb. 360 ezer tonna, 15 m magas 17 vertikális kút, 3 horizontális gyűjtő 1000 m gázvezeték, 2 gyűjtő, 4 KOP Perkins TRS2 (500, 375 kwe) ebből az 500-as üzemel átmenetileg Fáklya 1000 m3/h, 25kW gázkompresszor BHTR, száraztrafó, RM6 és telemetria Olajtartály park Irodakonténer, térfigyelő, közvilágítás

35 Bicskei depóniagáz hasznosítás t/év 1998-tól üzemel, 2010-ig (I-es ütem) 5,7ha, kb. 1 millió 260 ezer tonna, 27 m magas 22 vertikális kút (47 kút összesen) 1900 m gázvezeték, 4 gyűjtő, 3 KOP Perkins TRS2 500 kwe 2011-től CAT kWe Fáklya 1000 m3/h, 25kW gázkompresszor BHTR, száraztrafó, RM6 és telemetria Olajtartály park Irodakonténer, térfigyelő, közvilágítás

36 Pécs-Kökényi depóniagáz hasznosítás t/év 1981-től üzemel, 2010-ig 2 ütemben Kb. 10ha, kb. 1 millió 730 ezer tonna, m magas 26 vertikális kút (52 kút összesen) 2600 m gázvezeték, 4 gyűjtő, 5 KOP Perkins TRS2 500 kwe további 375kWe tervezett Fáklya 500 m3/h, 14kW gázkompresszor BHTR, száraztrafó, RM6 és telemetria Olajtartály park Irodakonténer, térfigyelő, közvilágítás

37 Salgótarjáni depóniagáz hasznosítás

38 KÖSZÖNÖM A FIGYELMÜKET! Tel: +36 (06) Fax: +36 (06) Mármarosi István Üzletág igazgató istvan.marmarosi@energ.hu
