Ferguson Ariva TS100 HD Combo. Használati útmutató.

Átírás

1 Ferguson Ariva TS100 HD Combo Használati útmutató

2 Tartalomjegyzék Általános információ...3 FŐBB JELLEMZŐK... 3 BIZTONSÁGI ELŐÍRÁSOK... 4 Kicsomagolás... 5 A kezelés alapjai... 5 Távirányító... 6 Üzembe helyezés...7 Előlap... 7 Hátlap... 7 TV csatlakoztatása HDM csatlakozón keresztül... 7 Internetes LAN hálózathoz csatlakozás... 8 Számítógép csatlakoztatása RS-232-n keresztül... 8 Digitális erősítő csatlakoztatása... 9 További műholdvevő csatlakoztatása... 9 Menü Információ...10 Főmenü Csatornaszerkesztés TV programlista Rádió programlista Összes törlése Kedvenc (csoportok átnevezése) Telepítés Antenna csatlakozás Műhold lista Antenna beállítás A rész: Fix antenna...13 B rész: Forgatható antenna Keresés egy műholddal Keresés több műholddal TP-lista Földi automatikus keresés (opcionális) Földi kézi keresés (opcionális) Földi Antenna beállítás (opcionális) Rendszer beállítások Nyelv TV Rendszer Kijelző beállítások Helyi idő beállítása PIN (PIN csere, Menü zár) OSD Beállítás Kezdőcsatorna Egyéb

3 4. Beállítás Információk Gyári beállítások Szoftverfrissítés RS232-n át S/W frissítés műholdról (DVB-T) Kártyafogadó (CA Conditional Acces) Frissítés USB-n Helyi hálózat beállítása (Network Local Setting) Frissítés hálózatról (OTA) Hálózati DDNS beállítása Játékok Játékok Időjárás előrejelzés RSS Olvasó (Reader) REC Storage Info (HDD adatok) DVR beállítás Időzítő beállítások Média Lejátszó (Media Player) USB biztonságos eltávolítása Gyorsgombok Infó EPG Keresés (Find) Számjegygombok TV/RADIO Fel/Le (Csatornaváltás) Balra/Jobbra (Hangerő+/-) Néma üzemmód Szünet OK Audió Visszalépés FAV Teletext HIBAELHÁRÍTÁS

4 Általános információ A digitális műholdvevő készülék segítségével a műholdakon sugárzott különféle műsorok és szolgáltatások jutnak el otthonába. Ebben a kezelési kézikönyvben részletes leírást talál a készülék üzembe helyezéséről és a különböző funkciók beállításáról. A kézikönyvben leírt információk változhatnak, és a gyártó előzetes bejelentés nélkül változtathat a készülék külalakján és tulajdonságain. FŐBB JELLEMZŐK MPEG2 SD, MPEG2 HD, H.264/AVC SD, H.264/AVC HD Conax rendszerű kártyafogadó Automatikus PAL/NTSC konverzió 5000 tárolható TV és rádióadó 8 különféle kedvenc csoport Többnyelvű OSD menü 7 napos elektronikus műsorújság (EPG) Élőkép a menüben (PIG) támogatása True color (24 bit) színmélységű OSD Változatos csatorna szerkesztési funkciók (kedvenc, mozgatás, zárolás, átnevezés és rendezés) Szülői felügyelet opciók Könnyen használható, felhasználóbarát menürendszer Szoftverfrissítés RS232 porton és USB csatlakozón keresztül vagy készülékről készülékre 8 időzítés beállítás, automatikus kapcsolás kiválasztott csatornára Felirat támogatás: DVB EN és EBU Teletext támogatás: DVB ETS300472, VBI és OSD Utoljára használt csatorna pozíció mentése Csatornarendezés ABC sorrendben, kódolt, kedvencek, lezártak, műhold szerint FAT16/FAT32/FAT12 támogatása Csak JPEG/BMP fájlok megjelenítése 480i/p, 576i/p, 720p, 1080i/p Játékok 3

5 BIZTONSÁGI ELŐÍRÁSOK Az áramütés veszélyének elkerülése érdekében kérjük, ne bontsa meg a készülék burkolatát, a javítást bízza képzett szakemberre. Ne tegye ki a készüléket közvetlen napfénynek, illetve sugárzó hő hatásának. Amennyiben működési rendellenességet észlel, kérjük azonnal áramtalanítsa a készüléket. Kapcsolja ki a készüléket, ha előreláthatólag hosszabb ideig nem lesz használatban. Tartsa távol a készüléket a nedves környezettől (pl. vázák, kádak vagy mosdók) mivel az a készülék meghibásodásához vezethet. Ne takarja le a készülék szellőzőnyílásait. Az esetleges áramütés veszélye miatt zivatar vagy villámlás idején ne érintse meg a készüléket. Tisztítás előtt mindig kapcsolja ki a készüléket és húzza ki a tápcsatlakozót. A burkolat tisztításához használjon szappanos vízzel megnedvesített, jól kicsavart törlőkendőt, majd törölje szárazra a burkolatot egy száraz törlőkendővel. 4

6 Kicsomagolás Kicsomagoláskor kérjük, ellenőrizze a csomag tartalmát, ami a következőket tartalmazza: Beltéri egység Távirányító Elemek Használati útmutató A kezelés alapjai Ezen útmutató ismerteti a készülék kezelését. A kezelés alapvetően felhasználóbarát képernyőmenük segítségével zajlik. A következő oldalakon megismertetjük azzal, hogyan hozhatja ki a legtöbbet készülékéből, végigvezetjük az üzembe helyezés folyamatán, megismertetjük a csatornák rendezésével illetve egyéb funkciókkal is. A készülék minden funkciója elérhető a távirányító segítségével. Egyes funkciók az előlapi gombok használatával is elérhetőek. A vevőkészüléket könnyű használni, mindig rendelkezésre áll és szükség esetén a rendszerszoftver frissítésével, új funkciókkal is bővíthető. A készülék funkciói az új szoftververziók megjelenésével változhatnak. Amennyiben a készülék használatával kapcsolatban problémája adódna, lapozza fel a kézikönyv megfelelő fejezetét illetve a Hibaelhárítás részt. Ha nem talál megoldást problémájára, forduljon a forgalmazóhoz. Vételi problémákkal kapcsolatban forduljon a televíziós szolgáltatóhoz. 5

7 Távirányító Gomb 0-9 TV/RADIO BACK FAV SHIFT FIND INFO MENU PG DOWN PG UP OK,, EXIT EPG AUDIO TV/STB TXT USB/PVR PAUSE SUB.T EDIT RECORD OPT FORMAT Funkció A készülék be és kikapcsolása Néma üzemmód bekapcsolása Menüpont kiválasztása vagy csatornaszám megadása Váltás TV és rádió mód között Visszalépés előző csatornára Kedvenc csoportok megjelenítése Time shift funkció Keresőablak megjelenítése Aktuális csatorna információk megjelenítése Főmenü megjelenítése Listában lapozás oldalanként fel/le Menüpont megnyitása vagy adatbevitelnél megadott érték jóváhagyása TV nézés közben csatornaváltás, menüben lépés fel/le Hangerő beállítása, menüben lépés jobbra/balra Visszalépés előző menüpontra vagy kilépés a menüből EPG (Elektronikus műsorismertető) megjelenítése Hangsáv kiválasztó ablak megjelenítése Váltás TV vagy AV mód között Teletext megjelenítése Az USB menüt hozza elő, ha az USB csatlakoztatva van Pillanat állj, nyomja meg egyszer a képrögzítéshez. Visszalépéshez a normális módba nyomja meg még egyszer Felirat megjelenítése Nincs használatban Felvétel elindítása Rögzített felvétel lejátszása és leállítása Gyors előre vagy visszatekerés (képpel) Lassított lejátszás vagy visszatekerés Váltás videó mód és YUV 576i között SAT HD formátum beállítása Műholdlista megjelenítése A kép csupán illusztráció, mindig a valódi távirányítót vegye alapul! 6

8 Üzembe helyezés Előlap Hátlap TV csatlakoztatása HDM csatlakozón keresztül A kép csupán illusztráció, mindig a valódi távirányítót vegye alapul! 7

9 Internetes LAN hálózathoz csatlakozás Számítógép csatlakoztatása RS-232-n keresztül A kép csupán illusztráció, mindig a valódi készüléket vegye alapul! 8

10 Digitális erősítő csatlakoztatása További műholdvevő csatlakoztatása A kép csupán illusztráció, mindig a valódi készüléket vegye alapul! 9

11 Menü Információ Főmenü Ellenőrizze a beállításokat és a csatlakoztatásokat. Gyári üzemmódban, vagy ha nincs csatorna telepítve, a képernyőn megjelenik a főmenü. Normál üzemmódban a főmenübe a távirányító MENU gombjának megnyomásával lehet belépni. A főmenüben 6 almenü található: - Csatornaszerkesztés - Telepítés - Rendszer beállítások - Beállítás - Játékok - PVR Telepítés közben az OK gombbal a kiválasztást lehet jóváhagyni, a LIST gomb pedig megjeleníti a legördülő listát. Szám értéket a távirányító számjegygombjaival lehet megadni. A gombokkal fel/le, a gombokkal a főmenüből almenübe, vagy balra/jobbra lehet lépkedni. Kilépéshez nyomja meg a MENU vagy EXIT gombot. Ha nincs, program telepítve a főmenüből nem lehet kilépni a MENU vagy EXIT gombbal. Megjelenik a Nincs csatorna telepítve felirat és a következő menüpontok szürkék lesznek. Almenü Csatornaszerkesztés Telepítés Rendszerbeállítások Beállítás Játék REC Szürke, ha nincs program telepítve TV programlista Rádió programlista Antenna-csatlakozás Műholdlista Antenna beállítás Keresés egy műholddal Keresés több műholddal Nyelv TV-rendszer Kijelző beállítása Helyi idő beállítása Információ Gyári beállítások Szoftverfrissítés RS232-n át S/W frissítés műholdról Conditional Acces Tetris Othello Sudoku Storage Info DVR Configuration Órabeállítások Összes törlése Kedvencek TP-lista Földi automatikus keresés Földi Kézi keresés Antenna beállítás PIN OSD-beállítás Kezdőcsatorna Egyéb Frissítés USB-n Network Local Sttings Upgrade By Network Network DDNS Setting Weather Forecast RSS reader Media Player USB meghajtó biztonságos eltávolítása 10

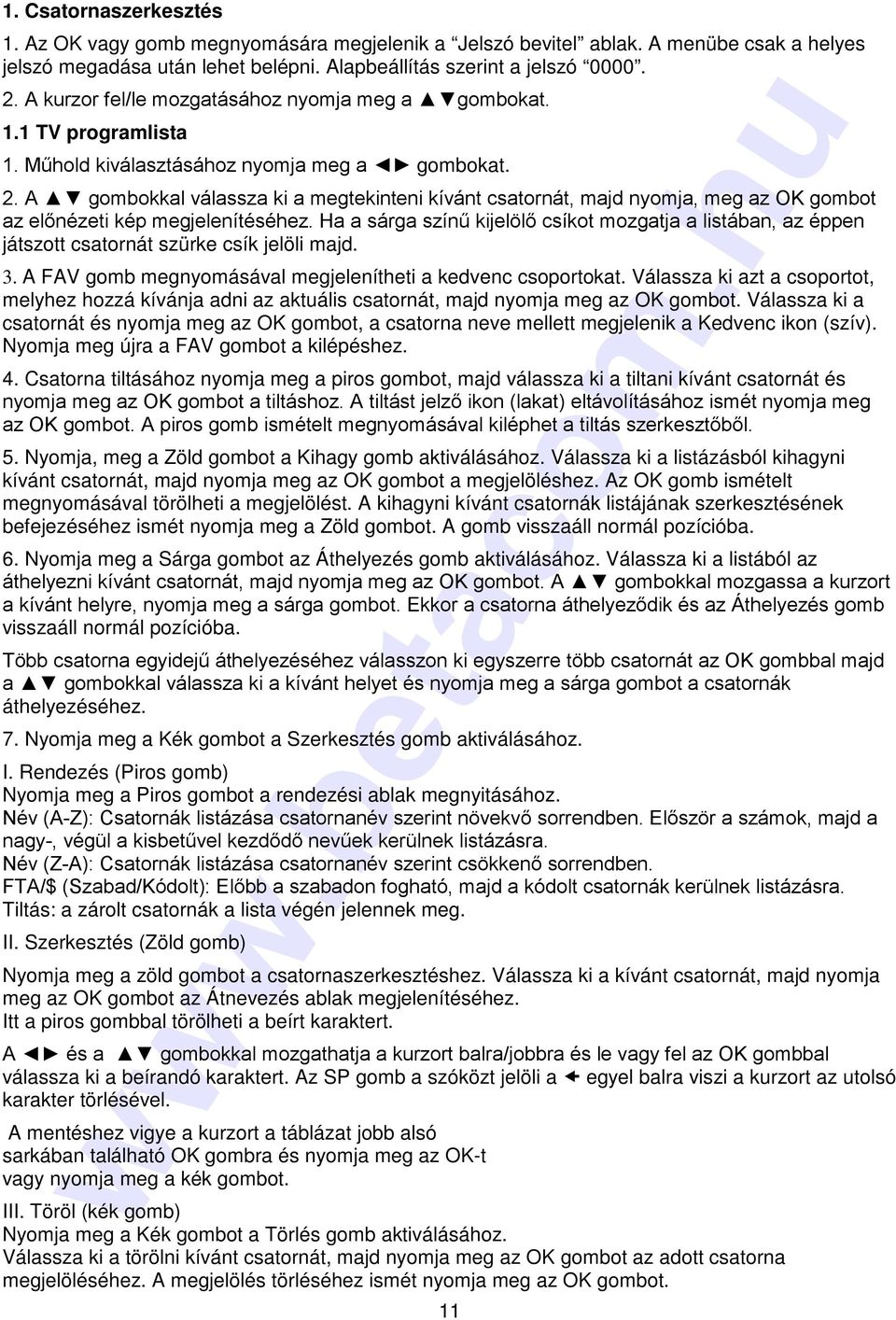

12 1. Csatornaszerkesztés 1. Az OK vagy gomb megnyomására megjelenik a Jelszó bevitel ablak. A menübe csak a helyes jelszó megadása után lehet belépni. Alapbeállítás szerint a jelszó A kurzor fel/le mozgatásához nyomja meg a gombokat. 1.1 TV programlista 1. Műhold kiválasztásához nyomja meg a gombokat. 2. A gombokkal válassza ki a megtekinteni kívánt csatornát, majd nyomja, meg az OK gombot az előnézeti kép megjelenítéséhez. Ha a sárga színű kijelölő csíkot mozgatja a listában, az éppen játszott csatornát szürke csík jelöli majd. 3. A FAV gomb megnyomásával megjelenítheti a kedvenc csoportokat. Válassza ki azt a csoportot, melyhez hozzá kívánja adni az aktuális csatornát, majd nyomja meg az OK gombot. Válassza ki a csatornát és nyomja meg az OK gombot, a csatorna neve mellett megjelenik a Kedvenc ikon (szív). Nyomja meg újra a FAV gombot a kilépéshez. 4. Csatorna tiltásához nyomja meg a piros gombot, majd válassza ki a tiltani kívánt csatornát és nyomja meg az OK gombot a tiltáshoz. A tiltást jelző ikon (lakat) eltávolításához ismét nyomja meg az OK gombot. A piros gomb ismételt megnyomásával kiléphet a tiltás szerkesztőből. 5. Nyomja, meg a Zöld gombot a Kihagy gomb aktiválásához. Válassza ki a listázásból kihagyni kívánt csatornát, majd nyomja meg az OK gombot a megjelöléshez. Az OK gomb ismételt megnyomásával törölheti a megjelölést. A kihagyni kívánt csatornák listájának szerkesztésének befejezéséhez ismét nyomja meg a Zöld gombot. A gomb visszaáll normál pozícióba. 6. Nyomja meg a Sárga gombot az Áthelyezés gomb aktiválásához. Válassza ki a listából az áthelyezni kívánt csatornát, majd nyomja meg az OK gombot. A gombokkal mozgassa a kurzort a kívánt helyre, nyomja meg a sárga gombot. Ekkor a csatorna áthelyeződik és az Áthelyezés gomb visszaáll normál pozícióba. Több csatorna egyidejű áthelyezéséhez válasszon ki egyszerre több csatornát az OK gombbal majd a gombokkal válassza ki a kívánt helyet és nyomja meg a sárga gombot a csatornák áthelyezéséhez. 7. Nyomja meg a Kék gombot a Szerkesztés gomb aktiválásához. I. Rendezés (Piros gomb) Nyomja meg a Piros gombot a rendezési ablak megnyitásához. Név (A-Z): Csatornák listázása csatornanév szerint növekvő sorrendben. Először a számok, majd a nagy-, végül a kisbetűvel kezdődő nevűek kerülnek listázásra. Név (Z-A): Csatornák listázása csatornanév szerint csökkenő sorrendben. FTA/$ (Szabad/Kódolt): Előbb a szabadon fogható, majd a kódolt csatornák kerülnek listázásra. Tiltás: a zárolt csatornák a lista végén jelennek meg. II. Szerkesztés (Zöld gomb) Nyomja meg a zöld gombot a csatornaszerkesztéshez. Válassza ki a kívánt csatornát, majd nyomja meg az OK gombot az Átnevezés ablak megjelenítéséhez. Itt a piros gombbal törölheti a beírt karaktert. A és a gombokkal mozgathatja a kurzort balra/jobbra és le vagy fel az OK gombbal válassza ki a beírandó karaktert. Az SP gomb a szóközt jelöli a egyel balra viszi a kurzort az utolsó karakter törlésével. A mentéshez vigye a kurzort a táblázat jobb alsó sarkában található OK gombra és nyomja meg az OK-t vagy nyomja meg a kék gombot. III. Töröl (kék gomb) Nyomja meg a Kék gombot a Törlés gomb aktiválásához. Válassza ki a törölni kívánt csatornát, majd nyomja meg az OK gombot az adott csatorna megjelöléséhez. A megjelölés törléséhez ismét nyomja meg az OK gombot. 11

13 Nyomja meg az EXIT gombot, ekkor egy figyelmeztető üzenet jelenik meg ("Biztosan elmenti?"). A törléshez válassza az Igen, a visszalépéshez a Nem gombot, majd nyomja meg az OK gombot. 1.2 Rádió programlista A működés megegyezik a televízió csatornák listájánál ismertetettekkel. 1.3 Összes törlése Válassza az Összes törlése opciót, majd nyomja meg az OK gombot. A "Figyelem! Valóban törli az összes csatornát?" figyelmeztető üzenet jelenik meg. A végrehajtáshoz válassza az Igen, a visszalépéshez a Nem gombot, majd nyomja meg az OK gombot. 1.4 Kedvenc (csoportok átnevezése) 8 kedvenc csoport található ebben az ablakban. A gombokkal választhat, a listából majd nyomja, meg az OK gombot az átnevez ablak megnyitásához. Itt a piros gombbal törölheti a beírt karaktert. A és a gombokkal mozgathatja a kurzort balra/jobbra és le vagy fel az OK gombbal válassza ki a beírandó karaktert. Az SP gomb a szóközt jelöli a egyel balra viszi a kurzort az utolsó karakter törlésével. A mentéshez vigye a kurzort a táblázat jobb alsó sarkában található OK gombra és nyomja meg az OK-t vagy nyomja meg a kék gombot. 2. Telepítés 1. Az OK vagy a gomb megnyomására megjelenik a Jelszó megadás ablak. A menübe csak a helyes jelszó megadása után lehet belépni. Alapbeállítás szerint a jelszó A kurzor mozgatásához használja a gombokat. 2.1 Antenna csatlakozás LNB1: a gombokkal válasszon: Fix antenna vagy Forgatható antenna opciók közül. Visszalépés a MENU vagy az EXIT gombokkal. 2.2 Műhold lista 1. A gombokkal válassza ki a műholdat. Az OK gombbal kiválasztja és megjelöli, újbóli megnyomásával pedig megszünteti a kiválasztást és megjelölést. 2. Ha a listán nincs műhold, a piros és kék gomb inaktív. 3. A piros gomb megnyomására megjelenik a Műhold szerkesztése ablak. A gombokkal a kurzor fel/le mozgatható. Név: az OK gomb megnyomásával előjön az átírás ablak változtassa meg a műhold nevét (lásd Csatornanév szerkesztés fejezetet). Földrajzi Hosszúsági fok: a gombokkal a keleti/nyugati (E/W) hosszúsági fokot lehet váltani. A számjegygombokkal adja meg a hosszúsági fok értéket. A megadható hosszúsági fok érték fok közötti lehet. Ha a megadott érték nincs ebben a tartományban, a sárga gomb megnyomásakor megjelenik a Tartományon kívül üzenet. Az értékek megadása után sárga gombbal ment és kilép, mentés nélküli kilépéshez a kék gombot. 4. Műhold hozzáadásához nyomja meg a zöld gombot. Itt az eljárás megegyezik a fenti Műhold szerkesztés részben leírtakkal. 5. Törléshez nyomja meg a kék gombot. A megjelenő Valóban törli? ablakban az Igen kiválasztása és OK gomb megnyomásával törli a műholdat, a törlés megszüntetéséhez a Nem gombot kell választani. 12

14 2.3 Antenna beállítás A rész: Fix antenna Ha az Antenna Csatlakozás menüben a Fix Antenna beállítást választotta: 1. Műhold: a műhold listában kiválasztott műholdak itt jelennek meg. A műhold kiválasztásához nyomja meg a gombokat, vagy az OK gomb megnyomása után megjelenő listából válassza ki a műholdat és nyomja meg OK gombot. 2. LNB Frekvencia, Transzponder, DiSEqC1.0, DiSEqC1.1: beállítás a fentiek szerint K, Polaritás: a gombokkal válassza ki a megfelelőt. B rész: Forgatható antenna Ha az Antenna Csatlakozás menüben a Forgatható antennát választotta: 1. LNB-frekvencia: válassza ki az LNB típust. 2. Motortípus: állítsa DiSEqC1.2 vagy USALS-ra. (Ha a beállítás DiSEqC1.2, a Helyi Hosszúság és Helyi Szélesség fok opció szürke lesz.) 3. Összes törlése: az OK gomb megnyomása után megjelenik a Biztos törli a tuner műhold beállítását?. A tunerhez beállított műholdak törléséhez az Igen gombon állva nyomja meg az OK gombot. 4. Motor-beállítások: a Motor Beállítás ablak megnyitásához nyomja meg az OK gombot. Műhold: A műhold kiválasztásához nyomja meg a gombokat, vagy az OK gomb megnyomása után megjelenő listából válassza ki a műholdat és nyomja meg OK gombot. Transzponder: beállítás a fentiek szerint. A megfelelő értéket az antenna forgatása után lehet beállítani. Go to X: az OK gomb megnyomás után megjelenő listából válassza ki a megfelelő beállítást (referenciapont vagy 1-63). Nyugat <Mentés> Kelet: nyugati irányú forgatáshoz nyomja meg a gombot, keleti irányú forgatáshoz a gombot. Az OK gomb megnyomása után megjelenik a Menti az antennabeállításokat? üzenet. A beállítások mentéséhez válassza az Igen opciót és nyomja meg az OK gombot, mentés nélküli kilépéshez válassza a Nem opciót. Újraszámítás: Az OK gomb megnyomása után megjelenik Változtat a jelenlegi antenna beállításokon?. Újraszámításhoz válassza az Igen opciót és nyomja meg az OK gombot. 5. Végállás beállítás: az OK gomb megnyomása után megjelenik a Végállás beállítás ablak. Végállás beállítás: a gombokkal válassza ki a Végállás ki, Keleti végállás és Nyugati végállás opciókat. Ha a Nyugati/Keleti Végállást választotta vigye, a kurzort a Végállás Beállítás gombra. A gombbal nyugati, a gombbal keleti irányba forgatja az antennát. Referenciahelyzetbe megy: az antenna referenciapontba történő forgatásához nyomja meg az OK gombot. 6. Az USALS kiválasztásakor az Összes törlése gomb szürke lesz. Helyi hosszúság és a Helyi Szélesség opcióknál: a gombokkal váltson a Nyugat - Kelet vagy Észak - Dél között, a számjegy gombokkal (0-9) adja meg a megfelelő értéket. A Helyi hosszúság tartománya 0-180, a Helyi szélesség tartománya 0 90 között lehet. Ha a megadott érték nincs a tartományban, megjelenik a Hatótávon kívül üzenet. Bezárásához nyomja meg az OK gombot. 7. Motor-beállítások: az OK gomb megnyomásával belép a Motor-beállítások menübe. Műhold, Transzponder: a gombokkal válassza ki a műholdat és a transzpondert, vagy az OK gomb megnyomása után megjelenő listából válassza ki a megfelelőt. 2.4 Keresés egy műholddal 1. Műhold: A gombokkal válassza ki a műholdat, vagy az OK gomb megnyomása után megjelenő listából válassza ki a megfelelőt és jóváhagyáshoz nyomja meg újra az OK gombot 13

15 2. Csak FTA: A gombokkal állítsa be az Igen vagy Nem opciót. 3. Csatornakeresés: a gombokkal állítsa be a TV+Rádió, TV programok, Rádió opciót. 4. Hálózat keresés: állítsa Igen vagy Nem-re. (Ez az opció szürke lesz, ha a Keresés módban az Auto Keresés opciót választja.) 5. Keresési Mód: a gombokkal válassza ki az Auto Keresés vagy Beállított Keresés opciót. (Az Auto Keresés vak keresés, míg a Beállított Keresés a beállított frekvenciákon végzi a keresést.) 6. Keresés: a keresés elindításához nyomja meg az OK gombot Keresés több műholddal Ebben a menüpontban a keresést több műholdon lehet elvégezni egy időben. 1. Műhold: a kiválasztott műholdak a képernyő alsó részén jelennek meg. A gombokkal válassza ki a megfelelőt. 2. Csak FTA: a gombokkal állítsa be az Igen vagy Nem opciót. 3. Csatornakeresés: a gombokkal állítsa be a TV+Rádió, TV programok, Rádió opciót. 4. Hálózat keresés: állítsa Igen vagy Nem-re. (Ez az opció szürke lesz ha a Keresés módban az Auto Keresés opciót választja.) 5. Keresés Mód: a gombokkal válassza ki az Auto Keresés vagy Beállított Keresés opciót. (Az Auto Keresés vak keresés, míg a Beállított Keresés a beállított frekvenciákon végzi a keresést.) 6. Keresés: a keresés elindításához nyomja meg az OK gombot. 2.6 TP-lista 1. A gombokkal válassza ki a megfelelő műholdat. gombokkal válassza ki a megfelelő TP-t. 2. A TP szerkesztés ablak megnyitásához nyomja meg a piros gombot. Frekvencia, Szimbólumsebesség: az értéket a gombokkal lépésenként lehet váltani, vagy adja meg közvetlenül a számjegygombokkal (0-9). (A beállítható frekvenciatartomány 3000~13500, a jelsebesség tartomány 1000~45000). Ha a megadott érték kívül esik a tartományon, az érték az eredeti marad. Polaritás: a gombokkal állítsa vertikálisra vagy horizontálisra. 3. A Új TP hozzáadás ablak megnyitásához nyomja meg a zöld gombot. Az eljárás megegyezik a TP szerkesztés részben leírtakkal. 4. TP törléséhez nyomja meg a sárga gombot. Ha a Valóban törli? ablakban az Igen-t választja és megnyomja az OK gombot, törli a TP-t. Kilépéshez tőrlés nélkül válassza a Nem opciót. 5. A TP keresés ablak megnyitásához nyomja meg a kék gombot. Csak FTA, Csatorna keresés, Hálózat keresés: a gombokkal válassza ki a műveletet, majd az OK gomb kiválasztásával indítsa el a keresést. 2.7 Földi automatikus keresés (opcionális) 1. Régió: Válassza ki a régiót. 2. Csak FTA: Válasszon az Igen és a Nem. 3. Keresés: Nyomja meg az [OK] gombot a keresés indításához. 2.8 Földi kézi keresés (opcionális) A Földi kézi keresés választásakor az alábbi képernyő jelenik meg. A választható keresési opciók: Csatorna és Frekvencia alapján. Amikor a kiválasztott Keresési sáv az UHF és a régió (az automatikus keresésnél kell beállítani) Magyar, a csatorna száma 21 és 69 között lesz. Amikor a keresési sáv a VHF és a régió Magyar, a csatorna száma 05 és 12 között. (A régió függvényében.) Amikor végzett a beállítással a kiemelést állítsa a Keresés opcióra majd nyomja meg az [OK] gombot a keresés indításához. Nyomja meg az [EXIT] gombot a keresés leállításához és az aktuális állapot mentéséhez. 2.9 Földi Antenna beállítás (opcionális) Az Antenna beállítás menüpont főképernyőjén jobb oldali kép mutatja. A Cs.sz. (Csatorna szám) menüpontban válassza ki a csatorna számát a gombokkal. Az Antenna feszültség opciót a gombokkal kapcsolhatja ki és be. 14

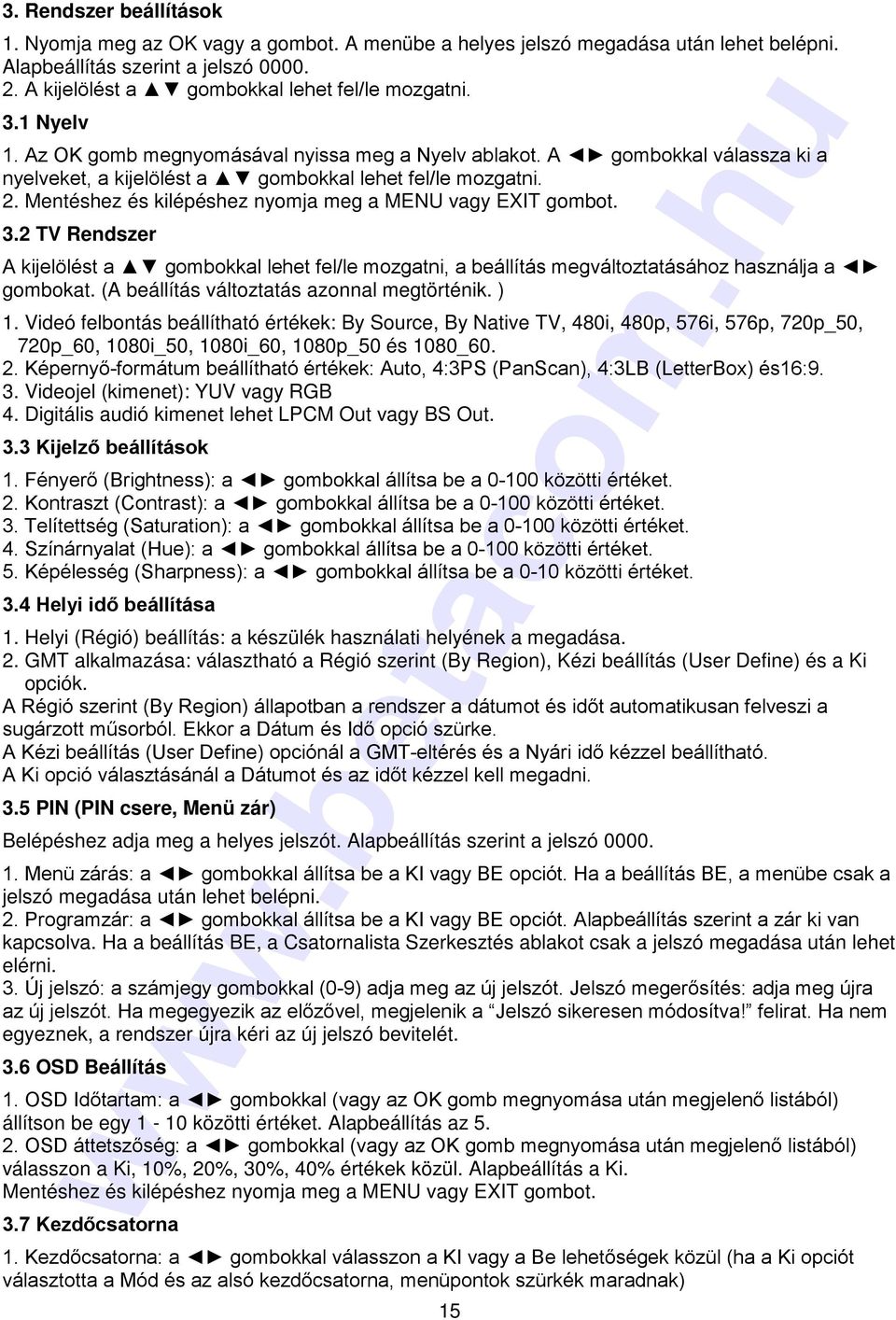

16 3. Rendszer beállítások 1. Nyomja meg az OK vagy a gombot. A menübe a helyes jelszó megadása után lehet belépni. Alapbeállítás szerint a jelszó A kijelölést a gombokkal lehet fel/le mozgatni. 3.1 Nyelv 1. Az OK gomb megnyomásával nyissa meg a Nyelv ablakot. A gombokkal válassza ki a nyelveket, a kijelölést a gombokkal lehet fel/le mozgatni. 2. Mentéshez és kilépéshez nyomja meg a MENU vagy EXIT gombot. 3.2 TV Rendszer A kijelölést a gombokkal lehet fel/le mozgatni, a beállítás megváltoztatásához használja a gombokat. (A beállítás változtatás azonnal megtörténik. ) 1. Videó felbontás beállítható értékek: By Source, By Native TV, 480i, 480p, 576i, 576p, 720p_50, 720p_60, 1080i_50, 1080i_60, 1080p_50 és 1080_ Képernyő-formátum beállítható értékek: Auto, 4:3PS (PanScan), 4:3LB (LetterBox) és16:9. 3. Videojel (kimenet): YUV vagy RGB 4. Digitális audió kimenet lehet LPCM Out vagy BS Out. 3.3 Kijelző beállítások 1. Fényerő (Brightness): a gombokkal állítsa be a közötti értéket. 2. Kontraszt (Contrast): a gombokkal állítsa be a közötti értéket. 3. Telítettség (Saturation): a gombokkal állítsa be a közötti értéket. 4. Színárnyalat (Hue): a gombokkal állítsa be a közötti értéket. 5. Képélesség (Sharpness): a gombokkal állítsa be a 0-10 közötti értéket. 3.4 Helyi idő beállítása 1. Helyi (Régió) beállítás: a készülék használati helyének a megadása. 2. GMT alkalmazása: választható a Régió szerint (By Region), Kézi beállítás (User Define) és a Ki opciók. A Régió szerint (By Region) állapotban a rendszer a dátumot és időt automatikusan felveszi a sugárzott műsorból. Ekkor a Dátum és Idő opció szürke. A Kézi beállítás (User Define) opciónál a GMT-eltérés és a Nyári idő kézzel beállítható. A Ki opció választásánál a Dátumot és az időt kézzel kell megadni. 3.5 PIN (PIN csere, Menü zár) Belépéshez adja meg a helyes jelszót. Alapbeállítás szerint a jelszó Menü zárás: a gombokkal állítsa be a KI vagy BE opciót. Ha a beállítás BE, a menübe csak a jelszó megadása után lehet belépni. 2. Programzár: a gombokkal állítsa be a KI vagy BE opciót. Alapbeállítás szerint a zár ki van kapcsolva. Ha a beállítás BE, a Csatornalista Szerkesztés ablakot csak a jelszó megadása után lehet elérni. 3. Új jelszó: a számjegy gombokkal (0-9) adja meg az új jelszót. Jelszó megerősítés: adja meg újra az új jelszót. Ha megegyezik az előzővel, megjelenik a Jelszó sikeresen módosítva! felirat. Ha nem egyeznek, a rendszer újra kéri az új jelszó bevitelét. 3.6 OSD Beállítás 1. OSD Időtartam: a gombokkal (vagy az OK gomb megnyomása után megjelenő listából) állítson be egy 1-10 közötti értéket. Alapbeállítás az OSD áttetszőség: a gombokkal (vagy az OK gomb megnyomása után megjelenő listából) válasszon a Ki, 10%, 20%, 30%, 40% értékek közül. Alapbeállítás a Ki. Mentéshez és kilépéshez nyomja meg a MENU vagy EXIT gombot. 3.7 Kezdőcsatorna 1. Kezdőcsatorna: a gombokkal válasszon a KI vagy a Be lehetőségek közül (ha a Ki opciót választotta a Mód és az alsó kezdőcsatorna, menüpontok szürkék maradnak) 15

17 2. Mód: a gombokkal válasszon a Rádió vagy a TV lehetőségek közül 3. Kezdőcsatorna: a gombokkal (vagy az OK gomb megnyomása után megjelenő listából) válassza ki a kívánt csatornát. 3.8 Egyéb 1. LNC-táplálás: Ki vagy Be. (Műholdvevő fej áramellátása) 2. LNB2 Power: Ki vagy Be. (Földi antenna +5V áramellátása) 3. Csatornalejátszás típus: Összes, FTA (Szabadon fogható), Kódolt. 4. Csatornaváltás: Fekete képernyő, Kimerevítés 5. LCN: Ki vagy Be. 6. Óra készenlétben: Be vagy Ki. 7. Radio Equalizer: Be vagy Ki. 8. Auto Kikapcsolás: Be vagy Ki. 9. Kártya időzítés: alapértelmezés szerint 6 MHz de ha bármilyen probléma akad a kártyaolvasóval az olvasási sebességet lelassítja a 3,6 MHz-re. Minden változás újraindítást igényel. 4. Beállítás 1. Nyomja meg az OK vagy a gombot. A menübe a helyes jelszó megadása után lehet belépni. Alapbeállítás szerint a jelszó A kijelölést a gombokkal lehet fel/le mozgatni. 4.1 Információk Az információs ablak megnyitásához nyomja meg az OK gombot. 4.2 Gyári beállítások A menübe az OK gomb megnyomásával lehet belépni. A gyári alapbeállítások visszaállításához lépjen az Igen gombra és nyomja meg az OK gombot. Figyelem! Ezzel törli az összes letöltött csatornát és a beállításokat. Kilépéshez válassza a Nem gombot és nyomja meg az OK-t, vagy nyomja meg a MENU vagy EXIT gombot. 4.3 Szoftverfrissítés RS232-n át A menübe az OK gomb megnyomásával lehet belépni. 1. Update mód: a gombokkal válasszon a Allcode, maincode, defaultdb és userdb lehetőségek közül. 2. A szoftverfrissítés elindításához vigye a kurzort a Start menüpontra és nyomja meg az OK gombot. 4.4 S/W frissítés műholdról (DVB-T) A menübe az OK gomb megnyomásával lehet belépni. 1. Frekvencia: a 0-9 gombokkal vigye be a megfelelő frekvencia értéket. 2. BandWith: a gombokkal válasszon 6-8 értékek közül 3. PID aktualizálás: a 0-9 gombokkal vigye be a megfelelő értéket. 4. A szoftverfrissítés elindításához vigye a kurzort a Start menüpontra és nyomja meg az OK gombot. 4.5 Kártyafogadó (CA Conditional Acces) Lépjen a Kártyafogadó (Conditional Access) menüpontra és nyomja meg az OK gombot. Az almenüben három pont található: általános kártyainformációt, elérhető szolgáltatásokat és a kártya beállításokat 4.6 Frissítés USB-n 1. A gombokkal válassza ki az adatfrissítés módját (Update mod): Allcode, maincode, defaultdb, userdb, Dump. Alapbeállítás szerint ez Allcode. Az egyes frissítés módok kiválasztásakor a Frissítőfájl ablakban megjelenik a kiválasztott módnak megfelelő fájl típus, az alábbiak szerint Frissítés mód: Allcode, maincode, defaultdb, userdb fájl kiterjesztés *.abs 2. A Start opción állva nyomja meg az OK gombot a szoftver frissítés elindításához. 16

18 4.7 Helyi hálózat beállítása (Network Local Setting) DHCP: lehetséges beállítások BE vagy KI. Ha a beállítás BE, az IP Address (IP cím), Subnet Mask (Alhálózati Maszk), Gateway (Átjáró), DNS Primary (Elsődleges DNS) és a DNS Secondari (Másodlagos DNS) szürke lesz, ezeket nem lehet módosítani. A cím megadásához használja a 0-9 gombokat. 4.8 Frissítés hálózatról (OTA) 1. Protocol: választható beállítás: HTTP vagy FTP. 2. URL típus: választható beállítás: szám vagy karakter. 3. URL: adatbevitel a 0-9 gombokkal. 4. Felhasználó: a 0-9 gombokkal adja meg a felhasználónevet. 5. Passworld: A 0-9 gombokkal adja meg a jelszót. 6. A frissítés elindításához a Start gombon állva nyomja meg az OK gombot. Egy szám vagy betű törléséhez nyomja meg a zöld gombot, a beviteli módokat a piros gombbal lehet váltani. 4.9 Hálózati DDNS beállítása 1. DDNS Type: választható beállítások: és 2. URL: adatbevitel a 0-9 gombokkal (vagy az OK gomb megnyomása után megjelenő Átnevez ablak segítségével). 3. IP Address: szürkén látszódik 4. Felhasználó: a 0-9 gombokkal adja meg a felhasználónevet. 5. Passworld: A 0-9 gombokkal adja meg a jelszót. 6. Wildcat: Ki vagy Be. 7. Try Time: a gombokkal válasszon 1, 5, 10, 30 perc vagy az 1 óra értékek közül 8. Vigye a kurzort az Update opcióra és nyomja meg az OK gombot 5. Játékok 5.1 Játékok Tetris, Othello és Sudoku. A belépéshez nyomja meg az OK gombot. 5.2 Időjárás előrejelzés Piros gomb: frissítés (Update). Zöld gomb: város hozzáadása (Add City). Sárga gomb: város törlése (Delete City). 5.3 RSS Olvasó (Reader) Az RSS Csatornalista az ablak bal oldalán található. Az RSS Hír lista az ablak jobb oldalán található. A csatornákat a gombokkal lehet kiválasztani. Frissítéshez nyomja meg a piros gombot. Zöld gomb: csatorna hozzáadása. Sárga gomb: csatorna törlése. Kék gomb: csatorna szerkesztése. 6. REC 6.1 Storage Info (HDD adatok) A menübe az OK gomb megnyomásával lehet belépni. Sárga gomb: tároló formázása. Kék gomb: DVR beállítás ablak megjelenítése, itt lehet kiválasztani a DVR típust. 17

19 6.2 DVR beállítás 1. Időcsúsztatás (TimeShift): beállítások BE vagy KI. 2. Időcsúsztatás felvétele (TimeShift to Record): beállítások BE vagy KI. 3. Felvétel típusa (Record Type): beállítások TS vagy PS. 4. Ugrás: 30mp, 1 perc, 5 perc, 10 perc és 30 perc. 5. Időtartam: a 0-9 gombokkal adja meg az értéket. 6. Felvétel után (After Timer Record): beállítások Stay On (Bekapcsolva) vagy Turn Off (Kikapcsolás). 7. TS fájlméret (TS file size): a gombokkal válasszon 1G, 2G, 3G vagy 4G értékek közül 6.3 Időzítő beállítások Ha nincs program telepítve ez az ablak nem aktív. Összesen 32 időzítés időpont állítható be, ezeket a fel/le gombokkal és az OK megnyomásával lehet megnyitni. 1. Időzítő mód: alapbeállítás szerint kikapcsolt. A beállítható módok: ki, egyszeri, naponta, hetente, havonta és évente. 2. Időzítő szolgáltatás beállítható módok: Csatorna, Felvétel vagy Turn off. 3. Induló csatorna: a gombokkal válassza ki a csatornát, vagy az OK gomb megnyomása után megjelenő listából válassza ki a megfelelőt és jóváhagyáshoz nyomja meg újra az OK gombot. 4. Kezdődátum és Bekapcsolási idő: a számjegy gombokkal adja meg a dátumot és az időpontot. 5. Időtartam: adja meg a felvétel hosszát. Mentéshez és kilépéshez válassza a Mentés opciót. Mentés nélküli kilépéshez válassza a Mégse opciót. 6.4 Média Lejátszó (Media Player) Ha nincs külső USB tároló csatlakoztatva ez az opció szürke, nem használható. A Média lejátszó lista nem kerül mentésre, ha a tárolót kihúzzák, vagy a készüléket kikapcsolják. A kijelölést a fel/le gombokkal, oldalanként pedig Page +/- gombokkal lehet mozgatni. Belépéshez az alkönyvtárba nyomja meg az OK gombot a főkönyvtáron állva. Válassza ki a fájlt és nyomja meg az OK gombot. A fájlok lejátszása után a készülék automatikusan visszalép az USB menübe. Színes gomb funkciók: 1. Zöld gomb: kiválasztott fájl megjelölése kedvencnek vagy hozzáadása lejátszás listához. 2. Sárga gomb: kiválasztott kép vagy zene fájl megjelölése kedvencnek. 3. Piros gomb: lejátszás lista megjelenítése. 4. Kék gomb: belépés a szerkesztés ablakba. Gomb funkciók: Számjegygomb 0: zene, kép, videó és felvétel lista váltása. Kép fájl listában: 1 gomb: a Rendezés ablak megnyitása. 2 gomb: a Beállítás ablak megnyitása. 3 gomb: összetett megjelenítés mód. A szerkesztés ablakban (Kék gomb): Piros gomb: belépés az átnevezés ablakba. A fájlt a számjegygombokkal lehet átnevezni. Zöld gomb: belépés a másolás ablakba. A gombokkal válassza ki, hogy hova másolja a fájlt és nyomja meg újra a zöld gombot. Sárga gomb: kiválasztott fájl megjelölése törlésre. Újbóli megnyomására a jelölést megszünteti. A törlésre kijelölt fájlon az OK gomb megnyomása után megjelenik a Biztos hogy törli? üzenet. Törléshez válassza az Igen, kilépéshez törlés nélkül a Nem vagy az EXIT gombot. Kék gomb: az Új mappa ablak megnyitása. Belépéshez az új mappába nyomja meg a kék gombot. A név szerkesztéséhez használja a 0-9 gombokat. 18

20 Zene fájl lista A Rendezés ablak megnyitásához nyomja meg az 1 gombot. Az Ismétlés mód kiválasztásához nyomja meg a 2 gombot. Kép fájl lista A Rendezés ablak megnyitásához nyomja meg az 1 gombot. A Lejátszási beállítások ablak megnyitásához nyomja meg a 2 gombot. Több kép egyidejű megjelenítéséhez nyomja meg a 3 gombot Videó fájl lista A Rendezés ablak megnyitásához nyomja meg az 1 gombot. A Felvétel listában Piros gomb: belépés az átnevezés ablakba. A fájlt a számjegygombokkal lehet átnevezni. Zöld gomb: kijelölt fájl Tiltása. Sárga gomb: kiválasztott fájl törlése. 6.5 USB biztonságos eltávolítása Ezen a gombon állva az OK gomb megnyomása után megjelenik az: Az USB eszköz biztonságosan eltávolítható! üzenet. Ezután a tárolóeszközt biztonságosan lehet eltávolítani. 7. Gyorsgombok 7.1 Infó 1. Az információs sáv megjelenítéséhez nyomja meg az INFO gombot. 2. Az aktuális műsor részletes információt az INFO gomb újbóli megnyomásával lehet megjeleníteni. 7.2 EPG Belépéshez az elektronikus műsorújságba nyomja meg az EPG gombot. 1. A, gombokkal fel/le, illetve a gombokkal balra/jobbra lehet lépkedni. 2. Az Idő sáv megjelenítéséhez nyomja meg a piros gombot. A, gombokkal fel/le, illetve gombokkal balra/jobbra lehet lépkedni. gomb a visszalépéshez az EPG ablakba ezen a gombon állva nyomja meg az OK-t. OK megnyomása ezen a gombon: visszalépés az aktuális idősávra. OK megnyomása ezen a gombon: fél óra lépés előre vagy hátra az idősávon. : OK megnyomása ezen a gombon: egy óra lépés előre vagy hátra az idősávon. : OK megnyomása ezen a gombon: egy nap lépés előre vagy hátra az idősávon. 3. Részletes információk: az EPG ablakban a, gombokkal válasszon csatornát vagy programot és részletes információk megjelenítéséhez nyomja meg az OK gombot. 4. Belépéshez az Időzítő ablakba nyomja meg a zöld gombot. Itt az aktuális programot hozzá lehet adni a beállított időzítésekhez. Ha már mind a 8 hely foglalt, megjelenik az Időzítő megtelt! felirat. 7.3 Keresés (Find) A Keresés ablak megnyitásához nyomja meg a FIND gombot. A számjegygombokkal adja meg a számot/betűt, a színes funkciógombokat pedig használja a nekik megfelelő művelethez. 7.4 Számjegygombok Egy kiválasztott csatorna számának közvetlen megadásához használja a számjegy-gombokat (0-9). Ha nincs a számnak megfelelő csatorna, megjelenik a Nincs ilyen csatorna felirat. Bezárásához nyomja meg az OK gombot. 7.5 TV/RADIO Normál üzemmódban váltás a TV és rádió csatornák között. 19
