1 TERVEZETT TÉMAKÖRÖK I. Alapfogalmak, a víz jellemzői II. Építmények álló vízben III. IV. Építmények mozgó vízben Vízmennyiségek építmények környezetében V. Vízelvezetés szabad felszínű medrekben VI. A vízellátó és vízelvezető hálózat főbb jellemzői VII. Felszín alatti vizek és építmények VIII. Vízépítési nagyműtárgyaink IX. Szabványok, előírások Csoma: Vízépítés 1

2 TARTALOM VIII. Vízépítési nagyműtárgyaink Célok és műtárgytípusok Vízszintszabályozó műtárgyak hajózási célú műtárgyak árvízvédelmi művek vízenergetikai műtárgyak műtárgy-együttesek és műtárgy-rendszerek hazai példák Tisza-Körösvölgyi együttműködő vízgazdálkodási rendszer Vásárhelyi-terv továbbfejlesztése Nagy tavaink vízszintszabályozása Csoma: Vízépítés 2

3 Célok Víz vagy túl sok, vagy túl kevés k ennek ellensúlyozása: vizet mederben (v. máshol) visszatartani é z s s é későbbi használatra tározni : vízhasznosítás n z a p T é célok: i t K e i z k vízellátás (kommunális, ipari, mezőgazdasági): mennyiség e ö k n r r e (Q) a fontos é z s m ó k t hajózás : vízmélység (h) aafontos r a z S T fontos energiatermelés : mindkettő s s é ó i i c ökológiai, jóléti, sport, stb.k??? fontos n a u t r g t duzzasztás + vízkivétel + átvezetés á s s n d kkellemetlen o r duzzasztás okozta hatások ellensúlyozása á l e i r z t általában állandó üzemű S e z E keárvíz(teher)mentesíteni alsóm szakaszt : vízkárelhárítás r B sze mederből vagy vízvisszatartás mederben vízkivétel ó t r tározótér + vízkivételi műtárgy / árapasztó műtárgy a T általában időszakos üzemű Csoma: Vízépítés 3

4 Vízszintszabályozó műtárgyak 1. Duzzasztást kialakító műtárgyak duzzasztómű sík- vagy dombvidéken max. duzzasztás LNV környezetében mederben. pl. Tiszalök ártéren/hullámtéren, töltéssel körülvéve, pl. Kisköre völgyzárógát domb- vagy hegyvidéken max. duzzasztás >> LNV, teljes völgy elárasztva 2. Vízkivételi műtárgyak hidraulikailag/szerkezetileg általában mint a duzzasztóművek Csoma: Vízépítés 4

5 Duzzasztóművek főbb műtárgytípusok felső vízátbocsátás: bukó fix gát billenőtábla alsó vízátbocsátás : zsilip sík szegmens fontosabb műtárgyak: kombinációk Csoma: Vízépítés 5

6 P é l d á k Békésszentandrás Békés Túr torkolat Kisköre Csoma: Vízépítés 6

7 Főbb típusok: Földgát Betongát Súlygát Íves gát Víz átjuttatása gáton Fenékleürítő Üzemi vízkivétel Árapasztó Völgyzárógátak Csoma: Vízépítés 7

8 Hazai példák Lázbérc Pátka Hasznos Köszörűvölgy Csoma: Vízépítés 8

9 A hajózás műtárgyai a hajóutak műtárgyai: hajófordítók kitérők várakozóhelyek 2. keresztezési műtárgyak csatornahidak hajóalagutak (akvadukt) 3. a kikötés műtárgyai rakpartok,rakodók,kikötők Csoma: Vízépítés 9

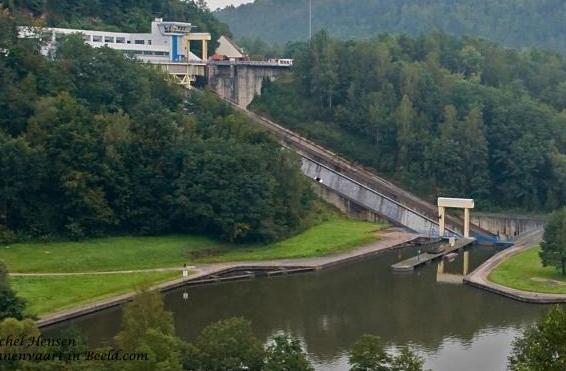

10 A hajózás a szintkülönbség műtárgyai hajócsatorna domborzati viszonyai miatt duzzasztás okozta szintkülönbség miatt főbb típusok hajóemelők hajósiklók, hajózsilipek hajózsilip, Ausztria zsiliplépcső, Panama hajósikló, Franciao. hajóemelő, Németo Csoma: Vízépítés 10

11 Hajózsilip Részei: Kamra + kapuk + töltő/ürítő rsz. Zsilipelés módja (hegymenet) 1. Ha kamra szintje = alvíz, hajó be 2. Alvízi kapu zár 3. Kamra feltöltés felvízből 4. Felvízi kapu nyitás 5. Kamra szint = felvíz hajó ki Zsilipelés csak kikötött hajóval Kapunyitás csak kiegyenlítődés után hajóvonatzsilip, Németo. Dunakiliti Csoma: Vízépítés 11

12 Vízergetikai műtárgyak 1. Szivattyútelepek folyadéknak külső forrásból származó energiát ad át (Közmű_11. dia) 2. Vízerőművek Víz energiáját hálózatba táplálja Mozgási: hajómalom Helyzeti : vízerőművek Szivattyús energiatározás Csoma: Vízépítés 12

13 Átjárhatóság biztosítása Nemcsak halak, hanem egyéb vízi élőlények Alaptípusai Medencesoros Megkerülő csatornás Bőcs, Hernád Hallépcsők Nick, Rába Nick, Rába Csoma: Vízépítés 13

14 Műtárgy-együttesek Több célra együttesen kialakított műtárgyak Vízlépcsők Völgyzárógátas tározók Torkolati művek, árvízkapuk Árvíz kizárása (Bel)víz bejuttatás Hajózás biztosítása Példák: Lónyay csat. árvízkapu Mezőtúri árvízkapu Sió torkolati mű Békésszentandrás, Hármas-Körös Csórrét Csoma: Vízépítés 14

15 Vízlépcsők feladata és fő részei 1. duzzasztómű eszköz : mozgógát 2. erőtelep cél : energiatermelés 3. hajózsilip cél : vízi közlekedés következmény : hajóút helyreállítása 4. vízkivételi mű cél: használat, átvezetés, hajózás, energiatermelés 5. hallépcső következmény : átjárhatóság helyreállítása 6. egyéb : pl. hullámtéri duzz. mű : árvízlevezetés közúti híd : közlekedés Csoma: Vízépítés 15

16 Kiskörei vízlépcső Jászsági-főcsat téli kikőtő Csoma: Vízépítés 16

17 Műtárgy-rendszerek Jellemzői több, együttműködő kisebb/nagyobb műtárgy hozzá tartozó vízfolyás/csatornarendszer összehangolt üzemeltetés országrészekre kiterjedő hatás több cél: vízrendezési vízhasznosítási nem vízgazdálkodási hazai példák Tisza-Körösvölgyi együttműködő vízgazdálkodási rendszer Vásárhelyi-terv továbbfejlesztése Nagy tavaink vízszintszabályozása Velencei-tó Balaton Csoma: Vízépítés 17

18 A Tisza-Körösvölgyi Együttműködő Vízgazdálkodási Rendszer Jellemzők Vízfolyások, csatornák és műtárgyak összetett vízkormányzási rendszere Fő cél: Tiszántúl (főként mg.) vízellátása Körös-völgy vízpótlása Eredete: 1930-as évek Fő részei: Tiszalök + KFCS rsz. Kisköre + NK rsz. Hortobágy, H-B. Vízlépcsők a Körösökön Csoma: Vízépítés 18

19 Tiszalöki rendszer 1. Tiszalöki vízlépcső Elkészült: Duzz. mű+erőtelep + hajózsilip + hallépcső Medertározás KFCS kiágazás szabályozás nélkül Tiszavasvári vízbeeresztő és hajózsilipek KFCS fkm KFCS felé: egy műtárggyal megoldva vízbeeresztő + hajózsilip + árvízkapu NYFCS felé: nem hajózható Csoma: Vízépítés 19

20 Tiszalöki rendszer 2. Keleti főcsatorna Kb. 100 km hosszú, 3 4 m mély Névleges kap. a NYFCS fölött 60 m3/s Szabályozás: Tiszavasvári, Balmazújváros, Bakonszeg 200 ezer ha öntözés, 4 ezer ha tógazdaság Vízátadás Körös-rendszerbe: m3/s Debrecenbe ivóvíz Balmazújvárosig hajózható (700 t uszály) Tiszatáji vízikörút Nyugati főcsatorna Hossz: 70 km Névleges kap. 25 m3/s Főként halastavak k é z s s é n z a p T é i t K e i z k e nö k r r e é z s Balmazújváros m ó k rt za a T ss s é ció i n k a u t r g t á s s on d r k á l e i r z ets z E e k M r B sze ó t r Ta Csoma: Vízépítés Bakonszeg 20

21 Kiskörei rendszer Kiskörei vízlépcső: lásd 16. dia Nagykunsági főcsat. Névleges kap. 80 m 3 /s 126 ezer ha öntözés Nyugati ág: Hossz: 75 km Hármas-Körösbe (Öcsöd): 5 m 3 /s Keleti ág: Hossz: 18 km (kiágazástól) Hortobágy-Berettyóba (Mezőtúr) 10 m 3 /s NK Nyugati ág NK Keleti ág Csoma: Vízépítés 21

22 Hortobágy-Berettyó Természetes eredetű Esetenként időszakos volt Belvíz főcsatorna Torkolat: árvízkapu Hajózás Mezőtúr Túrkeve között Hármas-Körös árvizeinek kizárása Mezőtúr, árvízkapu Hortobágy Csoma: Vízépítés 22

23 Vízlépcsők a Körösökön 1. Feladat: Saját vízkészlet megtartása Átvezetett víz visszatartása Vízátadás Körös-Maros közbe Hármas-Körösön hajózás Bökény: Hármas-Körös fkm tűsgát + első vb. hajózsilip üzemen kívül (1998.) Gyula: /1998. Fehér-Körös fkm Gyula, tűsgát Bökény, hajózsilip Öntözővíz, ökológiai és esztétikai víz Gyula, Békéscsaba, Békés Luzern, tűsgát Csoma: Vízépítés 23

24 Vízlépcsők a Körösökön 2. Békésszentandrás: 1942./2013. Hármas-Körös 47 fkm hajózsilip medertározás 25.3 millió m 3 Békés: Kettős-Körös fkm a tározott vízmennyiség: 4.7 millió m 3 Körösladány: 1977 Sebes-Körös fkm a tározott vízmennyiség 2.0 millió m 3 Békésszentandrás Körösladány Békés Csoma: Vízépítés 24

25 Vásárhely-terv továbbfeljesztése cél: MÁSZ + 1 m MÁSZ ehhez: - árapasztó tározó-rendszer : össz. 1.5 milliárd m 3 - nagyvízi mederrendezés - vidékfejlesztés, tájgazdálkodás - infrastruktúra fejlesztés I. ütem : 6 tározó terv Csoma: Vízépítés 25

26 I. ütem : 6 tározó Beregi: Csoma: Vízépítés 26

27 Műtárgyak Tiszaroff megnyitás, jún Nagykunsági, ép. alatt Cigánd Csoma: Vízépítés 27

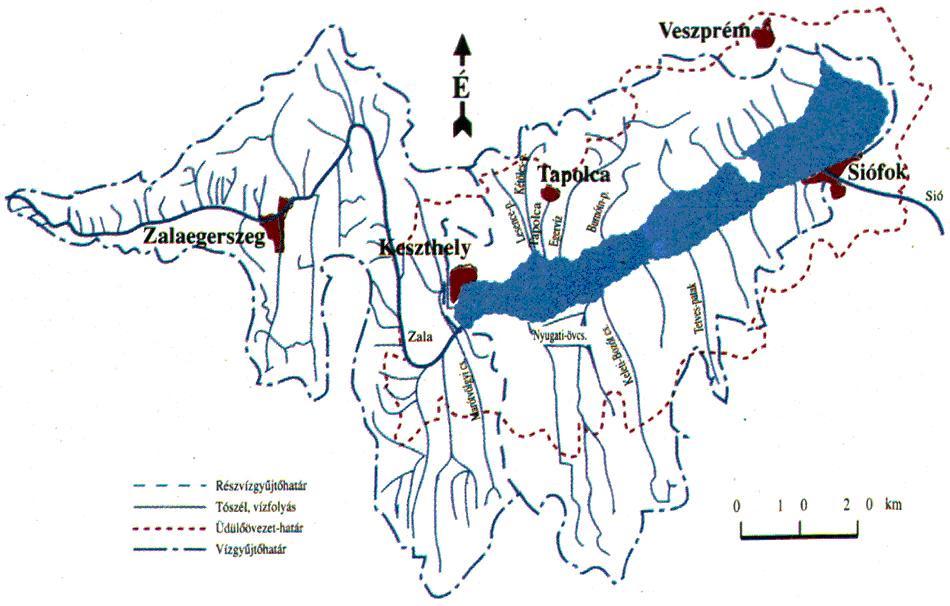

28 A Balaton Vízfelülete: 600 km 2 Vízgyűjtő területe:5800 km 2 tó hossza 78 km átlagos szélessége 7.7 km Víztömege kb. 2 milliárd m 3 átlagos mélysége 3.3 m általában befagy, átl. jégvastagság cm Fő tápláló vízfolyás: Zala: teljes vízgyűjtő 45%-a Leeresztés: Siófoki zsilip ( ) Sió 2 nyílású billenőtábla (névl. 80 m 3 /s) Hajózsilip Alvízi meder: tényl. kb. 50 m 3 /s Csoma: Vízépítés 28

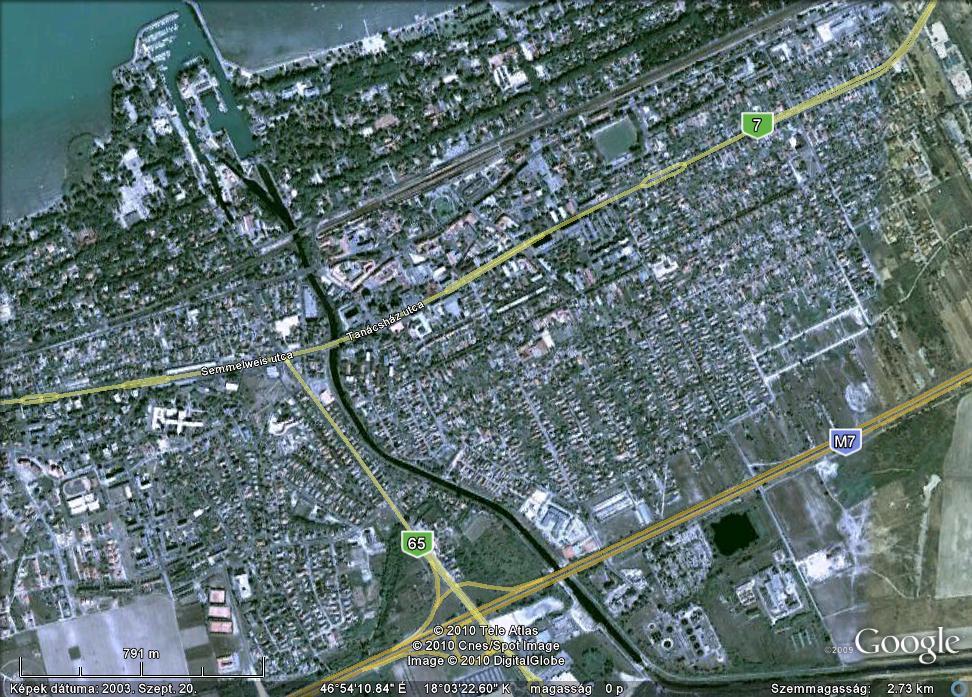

29 Siófok - Balatonkiliti Vízszintszabályozás: vízkárkárelhárítás? parti elöntés? aszálykár? esztétikai közegészségügyi? vízhasznosítás? hajózási célú közlekedés? sport/szabadidő? jóléti/üdülési? halászati? Csoma: Vízépítés 29

30 Siófok Csoma: Vízépítés 30

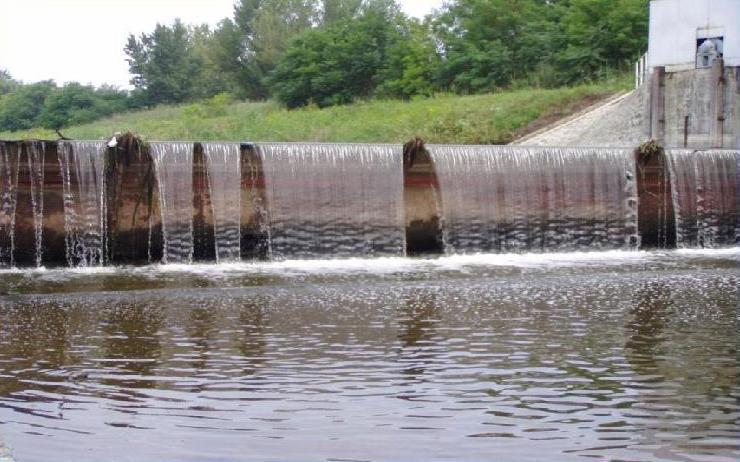

31 Balatonkiliti billenőtábla Csoma: Vízépítés 31

32 A Velencei-tó Vízgyűjtő: 600 km 2 Térfogat: 46 mill.m3 Táplálja: K : Vereb-Pázmándi vf. NY : Császárvíz Leeresztés: Dinnyés-Kajtori csatorna Nádor-csatorna Sió Vízpótlás: Zámolyi és Pátkai tározók: saját víz Zámolyi (1971) Árvízcsúcs-csökkentése (tó túltöltődése) kialakuló vízhiányok pótlása Császárvíz km Vízgyűjtő: 248 km 2 Max. térfogat : 7.8 millió m 3 Pátkai (1974) a tó vízszintjének szabályozása halasítás, horgásztó Császárvíz km Max térfogat: 9.45 millió m Csoma: Vízépítés 32
