1 Gödöllő Columbus Értékesítő Kft. Tóth Attila 06-20/ , ta@cklima.hu Épületek hűtése RENDSZER MEGOLDÁSOK

2 Épületek hűtése - RENDSZER MEGOLDÁSOK Klíma-rendszerek kiválasztási kritériumai: - A megfelelő teljesítmény meghatározása: Névleges adatok a katalógusokban: Nyári névleges méretezési állapot: külső hőmérséklet 35 C belső hőmérséklet 27 C Téli névleges méretezési állapot: külső hőmérséklet 7 C belső hőmérséklet 20 C De mi a valós? - A levegő nedvességtartalmának hatása az érezhető hűtőteljesítményre - Zaj adatok (db(a)) figyelembe vétele (hangteljesítményszint > hangnyomásszint) - Helyiség funkciók, előírások, komfort szempontok - Az alulméretezés, ill. a túlméretezés elkerülése, következményei

3 Épületek hűtése - RENDSZER MEGOLDÁSOK Hőtechnikai méretezés Tapasztalati úton W / m 3 átlagos helyiség: téglaház, b.m.: 3 m Számítással, tapaszalati tényezők, átlagos értékek segítségével Szabvány szerint, részletes anyagjellemzőket is figyelembevevő hőtechnikai számítással MSZ , MSZ /4 Szoftveres tervezéssel (WinWatt stb.)

4 Épületek hűtése - RENDSZER MEGOLDÁSOK Közvetlen elpárolgású vagy víz közvetítőközeges rendszer? - Illesztési kérdések (Új építés, rekonstrukció) - Energiahatékonyság / ár arány - Üzembiztonság (elárasztás, szivárgás, tűz) - Hőleadói igények (pl felület fűtés-hűtés, meglévő radiátor stb.) - Más hőtermelőkkel, hőleadókkal való együttműködés (pl. bivalens rendszer, hővisszanyerés, stb) - Központi szabályozási igények Kivitelezés szempontjai - Maximális elhelyezési távolság és szintkülönbség - Statikai lehetőségek és méretkorlátok - Zaj és esztétikai szempontok - Kivitelezés körülményessége (odajutás, hozzáférés, daruzás stb)

5 Épületek hűtése - RENDSZER MEGOLDÁSOK Működési határok hűtő illetve fűtő üzemben - Külső hőmérsékleti határok ( C) - Belső hőmérsékleti határok ( C) Téli üzem, fokozott terhelés - Hűtés (pl. szerver hűtés napi 24H) - Fűtés (pl. alternatív lakás fűtés H tarifával) Elektromos betáplálás, biztosítás - Betáp helye, távolsága - Üzemi áramfelvétel (fogyasztás) - Indítási, maximális áramfelvétel (méretezés) (lágyindítás, Inverter) - Vezeték keresztmetszet, biztosíték - Többfázisú gépek védelme

6 Épületek hűtése - RENDSZER MEGOLDÁSOK Közvetlen elpárolgású rendszerek Monó, multi rendszerü vagy központi berendezés? (VRF, osztódobozos, inverteres multi vagy mono?) - Esztétikai kérdések, kültéri helyigények - Beltérik száma, összteljesítménye - Eltérő használat - Eltérő tulajdonos - Költségosztás lehetősége Műszaki szempontok - Betáp energia rendelkezésre állása - Beltéri kiviteli igények - Maximális elhelyezési távolság (szintkülönbség) - Működési hőmérséklet határok

7 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE VRF kültéri csoport elhelyezése Helytakarékos kompakt méret Példa: 240 kw (14HP 6 egység) egymással szemben (Körbevevő falmagasság: 1.6m) FUJITSU Szükséges telepítési hely 18.5m 2

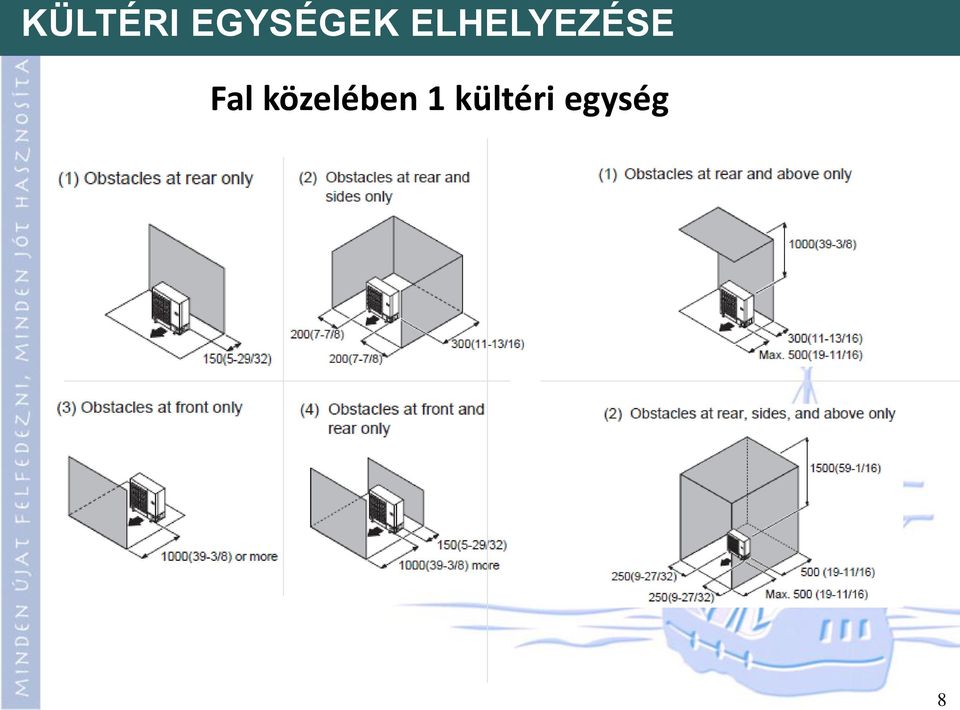

8 8 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE Kültéri egység elhelyezése Fal közelében 1 kültéri egység

9 9 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE Kültéri egység elhelyezése Fal közelében több kültéri egység

10 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE Kültéri egység elhelyezése Kültéri egységek több soros elhelyezése CFD szimuláció Wall(h=8m) Ne zárd le a hátsó légbeszívót, mert szükséges az inverteres alkatrészek hűtéséhez. Felülnézet CFD=Computation Fluid Dynamics 10

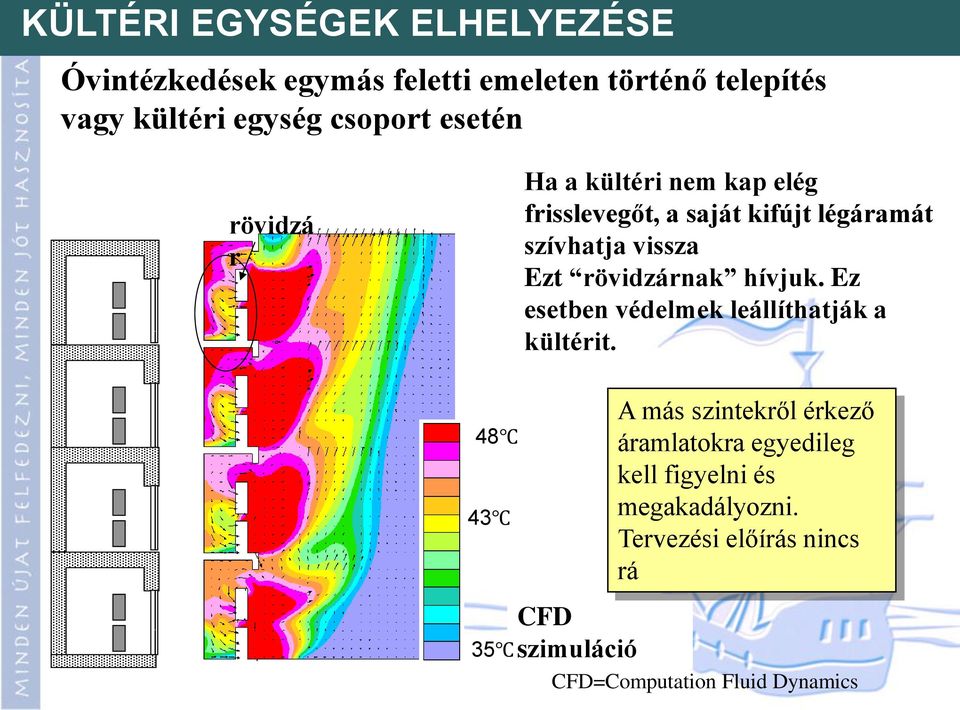

11 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE Kültéri egység elhelyezése Óvintézkedések egymás feletti emeleten történő telepítés vagy kültéri egység csoport esetén rövidzá r Ha a kültéri nem kap elég frisslevegőt, a saját kifújt légáramát szívhatja vissza Ezt rövidzárnak hívjuk. Ez esetben védelmek leállíthatják a kültérit CFD szimuláció A más szintekről érkező áramlatokra egyedileg kell figyelni és megakadályozni. Tervezési előírás nincs rá CFD=Computation Fluid Dynamics

12 12 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE Kültéri egység elhelyezése Eredeti veranda Rövidzár AOY30LMAW4 duct AOY30LMAW4 AOY30LMAW4 duct Open ceiling IN/OUT Módosított AOY30LMAW4 duct veranda 鉄板 ( 開孔率 80%) Légterelőkkel megakadályozható AOY30LMAW4 AOY30LMAW4 Open ceiling duct IN/OUT IN/OUT

13 KÜLTÉRI Nagy tervezői EGYSÉGEK szabadság ELHELYEZÉSE Nagyteljesítményű VRF kültéri ventilátor Pstat. 80Pa A kültéri egység nagyteljesítményű kondenzátor ventilátora lehetővé teszi a berendezés épületen belüli elhelyezését is. Elérhető külső statikus nyomás 80Pa. A nagyméretű ventilátor lapát és a DC ventilátormotor alkalmazásával 80Pa külső statikus nyomás érhető el.

14 KÜLTÉRI Kompakt Nagy tervezői EGYSÉGEK méret szabadság ELHELYEZÉSE Kültéri egység elhelyezése Eredeti Módosított Légterelő szög 45 Légterelő szög 10 Légterelők szögének megváltoztatásával megszűntethető

15 Épületek hűtése - RENDSZER MEGOLDÁSOK Víz közvetítőközeges rendszerek előnyei Általában olcsóbb megoldás (egy berendezés hűt fűt) A rendszer szerelés mélyebb hűtős képzettséget nem igényel (Folyadékhűtő külön képzést igényel!!) Magasabb komfort érzet érhető (légszűrés, gyors léghűtés +sugárzás) Pontosan testreszabott rendszer, nagy választék Több lépcsőben végezhető beruházás Egyszerűbb karbantartás és üzemeltetés Központi rendszer, sokféle kapcsolódási lehetőséggel komfort terekkel, technológiákkal, légkezelőkkel Kompakt egységek esetén egyszerűbb garanciális rendszer Gyors felfűtés, kazán működés csökken

16 Épületek hűtése - RENDSZER MEGOLDÁSOK Víz közvetítőközeges klíma rendszerek és a hagyományos fűtési rendszerek - Hőleadóknál érezhető hűtőteljesítmény számítása - Hőleadónál elektromos betáp, és cseppvíz bekötés - Hűtésnél (hőszivattyúnál is) kisebb a dt (általában 5C), mint a hagyományos radiátoros fűtésnél (általában C) => nagyobb csőátmérők kellenek! - Hőszigetelés zártcellás csőhéjjal, nagyon gondosan kivitelezve! - Radiátorokhoz (ill. padlóba) nem kerülhet hűtött víz! - Téli/nyári átváltás történik: 2 csöves rendszer esetén töltés-ürítés- légtelenítés - Hűtési rendszerbe is kell tágulási tartály, biztonsági szelep, szűrő, légtelenítő, stb.

17 Épületek hűtése - RENDSZER MEGOLDÁSOK A jó rendszer feltételei - Korszerű, jó minőségű berendezések - Gondos tervezés, tervezői együttműködés megrendelővel, gyártóval - Szakemberek kiképzése, gyártói-forgalmazói konzultáció - Képzett szakember által történő kivitelezés - Telepítési utasítás betartása - Megfelelő beüzemelés, tesztüzem - Rendszeres karbantartás, javítás, visszajelzések gyűjtése GYÁRTÓ TERVEZŐ - FORGALMAZÓ KIVITELEZŐ- BEÜZEMELŐ FELHASZNÁLÓ - KARBANTARTÓ

18 TERVEZÉS TÁMOGATÁS Design Simulator 18

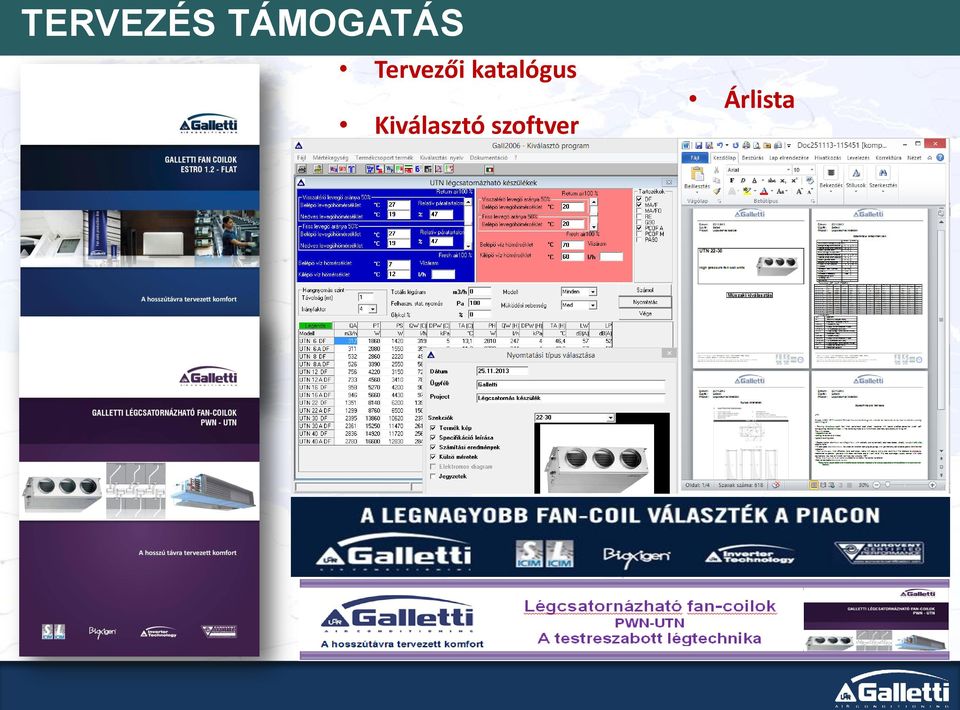

19 GALLETTI - TERVEZŐI TÁMOGATÁS TERVEZÉS TÁMOGATÁS Tervezői katalógus Kiválasztó szoftver Árlista

20 TERVEZÉS TÁMOGATÁS Tervezői katalógus Kiválasztó szoftver Árlista

21 TERVEZÉS TÁMOGATÁS Tervezői katalógus Kiválasztó szoftver Árlista

22 TERVEZÉS TÁMOGATÁS KÖZPONTI ÉPÍTŐELEMES LÉGKEZELŐK KIVÁLASZTÁS - SZOFTVERREL Lehetővé teszi az összetevők gyors méretezését, technikai és méretadatok gyors megadását. A végeredményről összefoglaló jelentést kapunk.

23 Épületek hűtése - RENDSZER MEGOLDÁSOK Családi ház 2 csöves hőszivattyús fűtési hűtési rendszere kazán tartalékfűtéssel

24 Épületek hűtése - RENDSZER MEGOLDÁSOK Gyártócsarnok és irodák hűtése fűtése légcsatornás fan-coillal + termoventilátorokkal

25 Épületek hűtése - RENDSZER MEGOLDÁSOK Munkaügyi Hivatal 8 beltéris multik

26 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m m 4m 11.2 összesen 17 egység 11.0kW x 1 9.0kW x 2 kw x 7 kw x 6 2.2kW x kW m 9m 7m

27 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m Folyadékhűtő csöves Fan-coilokkal hűtés 16m 2 cső m m 9m 7m

28 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m Folyadékhűtő csöves fan-coilokkal Hűtés és fűtés 16m 2 x 2 cső hűtés fűtés m Kazán 8m 9m 7m

29 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m Szimultán multi 2 cső Szimultán multi Mini VRF 16m Multi inverter Multi inverter 4m Kis multi rendszerek 2 csöves Hűtés vagy fűtés Differenciált igényekre Mono inverter 8m (pl. szerver) 9m 7m

30 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m 2.2 VRF 2 csöves hűtés-fűtés 16m 2 cső m m 9m 7m

31 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m 2.2 VRF beltérikénti hővisszanyeréssel 16m Egyes RB 17 db 3 cső 2 cső m m 9m 7m

32 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m 2.2 VRF zónánkénti hővisszanyeréssel 16m Egyes RB 9 db Négyes RB 3 cső 1 db cső 4m m 9m 7m

33 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem Épületek hűtése - RENDSZER MEGOLDÁSOK PÉLDA 10m 14m 16m 2.2 VRF épületrészenkénti hővisszanyeréssel Négyes RB 2 db 3 cső 2 cső m m 9m 7m

34 Megbízhatóság Magas Méretsor hatékonyság komfortérzet és kényelem REFERENCIÁK VÍZ KÖZEGES RENDSZEREK

35 Pécs MÁV Szakorvosi Rendelőintézet, hűtés db LCE121CL folyadékhűtő 125 kw 14 db ESTRO FU fan-coil 8 db ESTRO FC fan-coil

36 Gödöllő TEVA Gyógyszergyár, hűtés - fűtés db MCE19C0 folyadékhűtő 2 db MCE23C0 folyadékhűtő 2 db MCE26C0 folyadékhűtő 136 kw 20 db ESTRO FU fan-coil, elektromos fűtéssel

37 Budapest - OTP Bank Rt. XIII. Babér utcai székház, hűtés - melegvíz db LCE244CS folyadékhűtő, részleges hűtőköri hővisszanyeréssel 710 kw

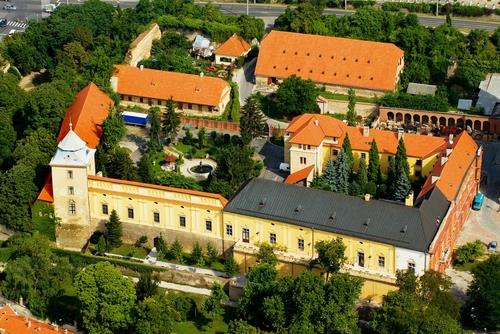

38 Pécs Püspökségi épület db HWC081CS légcsatornás beltéri folyadékhűtő 75 kw 6 db ESTRO FC fan-coil

39 Budapest, XI. Kondorosi út SPAR Áruház, hűtés db MPET 54C0 folyadékhűtő 55 kw

40 Miskolc, Biatorbágy, Pilisborosjenő Coop Áruházak, hűtés db MPE 015C0 folyadékhűtő 1 db MPE 020C0 folyadékhűtő 1 db MCE 039C0 folyadékhűtő 1 db MPET 61C0 folyadékhűtő 135 kw

41 Üllő Városháza, hűtés db MCE39CS folyadékhűtő 1 db MPET76CS folyadékhűtő 15 db IWC kazettás fan-coil 15 db ESTRO FL fan-coil 7 db ESTRO FC fan-coil 115 kw

42 Budapest Kempinski Hotel Corvinus db ESTRO FC fan-coil

43 Budapest XIV, Róna u. TV2 stúdiók, hűtés db LCE364CS folyadékhűtő 354 kw

44 Budapest XII, Gizella út Siemens Székház, hűtés - fűtés db CSW DF kazettás fan-coil, 4csöves

45 Dunaújváros Papírgyár, hűtés-fűtés db LCE324CS folyadékhűtő 314 kw 10 db AREO64 C termoventilátor

46 Budaörs Friedmann Cukrászat, hűtés, melegvíz db LCE174CS folyadékhűtő, hővisszanyeréssel 162 kw 13 db IWC kazettás fan-coil 8 db UTN légcsatornás fan-coil

47 Szeged Euromedic Diagnosztikai Központ, hűtés db LCE 214CL folyadékhűtő 212 kw

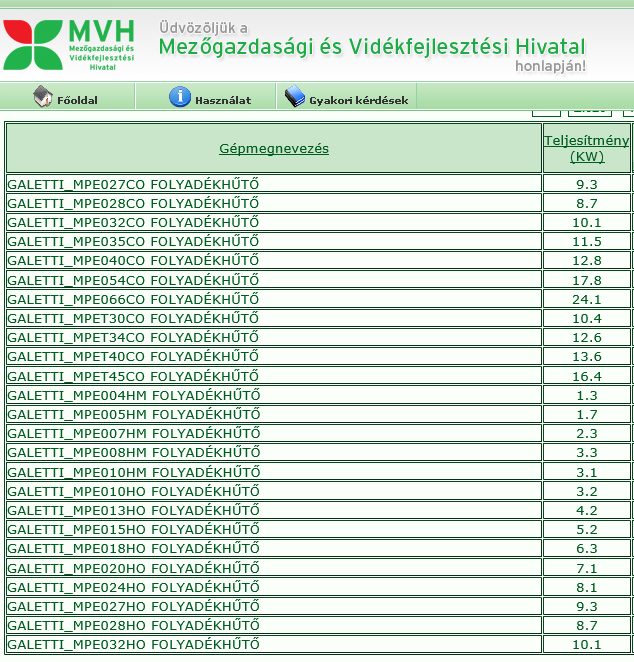

48 Uzsa - Borászat 1 db LCE 162 CS folyadékhűtő, borhűtés technológiához 155 kw 2010 Gépkatalógus: t/mainmenu/alkalmazasok/viewer/

49 Velence - Zöldliget Általános iskola hűtés-fűtés db LCW 060 HS hőszivattyús víz-víz folyadékhűtő, talajszondához 197 kw 103 db ESTRO FU fan-coil

50 Szeged - MTA Szegedi Biológiai Kutatóközpont, laborok hűtés - fűtése db LCE274CQ folyadékhűtő 520 kw 212 db ESTRO FU DF 4 csöves mennyezeti fan-coil

51 Budapest Delfin USZODA db HIDEW SPR 0190 komplett párátlanító, légkezelő, hővisszanyerő 160 l/nap, 1600 m3/h

52 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK Flexible Multi System < Magyarország> Bp. Oktatási Minisztérium Jász-Plasztik Mercedes Autószalon Bátonyterenye Polgármesteri Hivatal Goldberg Gyártelep Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

53 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem < Magyarország> VRF REFERENCIÁK Flexible Multi System Vállalkozói Inkubátorház, Szeged Jelentősebb VRF referenciák: Hungaropharma Irodaház Király u. I. ütem Hungaropharma Irodaház Király u. II. ütem Béres Egészségtár Dorog Rendőrkaptányság Balatonfőkajár Lovarda DUV raktárcsarnok Kecskemét Dóczy Gimnázium, Debrecen Fővárosi Közterület-fenntartó Zrt irodák, Budapest BánkBán u.8-12 TVK Nyrt. PénzügyÉpület, 90 kw Vállalkozói inkubátorház, Szeged 1 db AJY90LALH + 1 db AJY72LALH kültéri, 17 db beltéri 1 db AJY90LALH kültéri, 11 db beltéri 1 db AJY126 LALH kültéri, 13 db beltéri 1 db AJY126 LALH kültéri, beltérik 1 db AJY90LALH kültéri, 13 db beltéri 1 db AJY72LALH kültéri, 1db VRF J kültéri, beltérik 1 db AJY144LALH kültéri, 13 db ASYE beltéri 1 db AJY90LALH kültéri, 1db VRF J kültéri, beltérik 2 db AJY144LALH kültéri, 47 db ASYE07LACH beltéri 6 db AJY108LALH + 2db AJY126LALH kültéri, 106 db beltéri Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

54 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem < Poland > VRF REFERENCIÁK Building: Port of Gdynia S.A. Location: Gdynia, Poland V-series: Outdoor units x 13 Indoor units x 142 Flexible Multi System Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

55 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem < Poland > VRF REFERENCIÁK Building: Institute of Mathematics and Computer Science Location: Chełm, Poland V-series: Outdoor units x 7 Indoor units x 71 Flexible Multi System Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

56 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Greece > Building: Fnac Multistores Flexible Multi System Location: Plaka, Greece V-II series: Outdoor units x 13 Indoor units x 65 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

57 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Germany > Building: Airport Berlin Flexible Multi System Location: Berlin, Germany S-series: Outdoor units x 7 Indoor units x 35 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

58 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Germany > Building: Berliner Bank Flexible Multi System Location: Berlin, Germany V-series: Outdoor units x 41 Indoor units x 451 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

59 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Turkey > Building: Hisar Hospital Flexible Multi System Location: Istanbul, Turkey V-series: Outdoor units x 67 Indoor units x 287 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

60 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Turkey > Building: Vikingen Qality Resort Otel Flexible Multi System Location: Antalya, Turkey V-series: Outdoor units x 120 Indoor units x 892 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

61 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem < Turkey > VRF REFERENCIÁK Building: Euas Tuncbilek Termik Santrali (Process cooling) Flexible Multi System Location: Kutahya, Turkey V-series: Outdoor units x 47 Indoor units x 158 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

62 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Russia > Building: State Duma Flexible Multi System Location: Moscow, Russia S-series: Outdoor units x 56 Indoor units x 552 Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

63 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem VRF REFERENCIÁK < Australia > Building: Darwin City Water Front Location: Darwin, Australia V&J-series: Outdoor units x 176 Indoor units x 575 Flexible Multi System Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.

64 Megbízhatóság Magas Méretsor hatékonyság komfortérzet REFERENCIÁK és kényelem < China > VRF REFERENCIÁK Building: World Trade Center Location: Changzhou, China V-series: Outdoor units x 496 Indoor units x 2373 Flexible Multi System Copyrights 2010 Fujitsu General Limited, Sales Division, All rights reserved.
