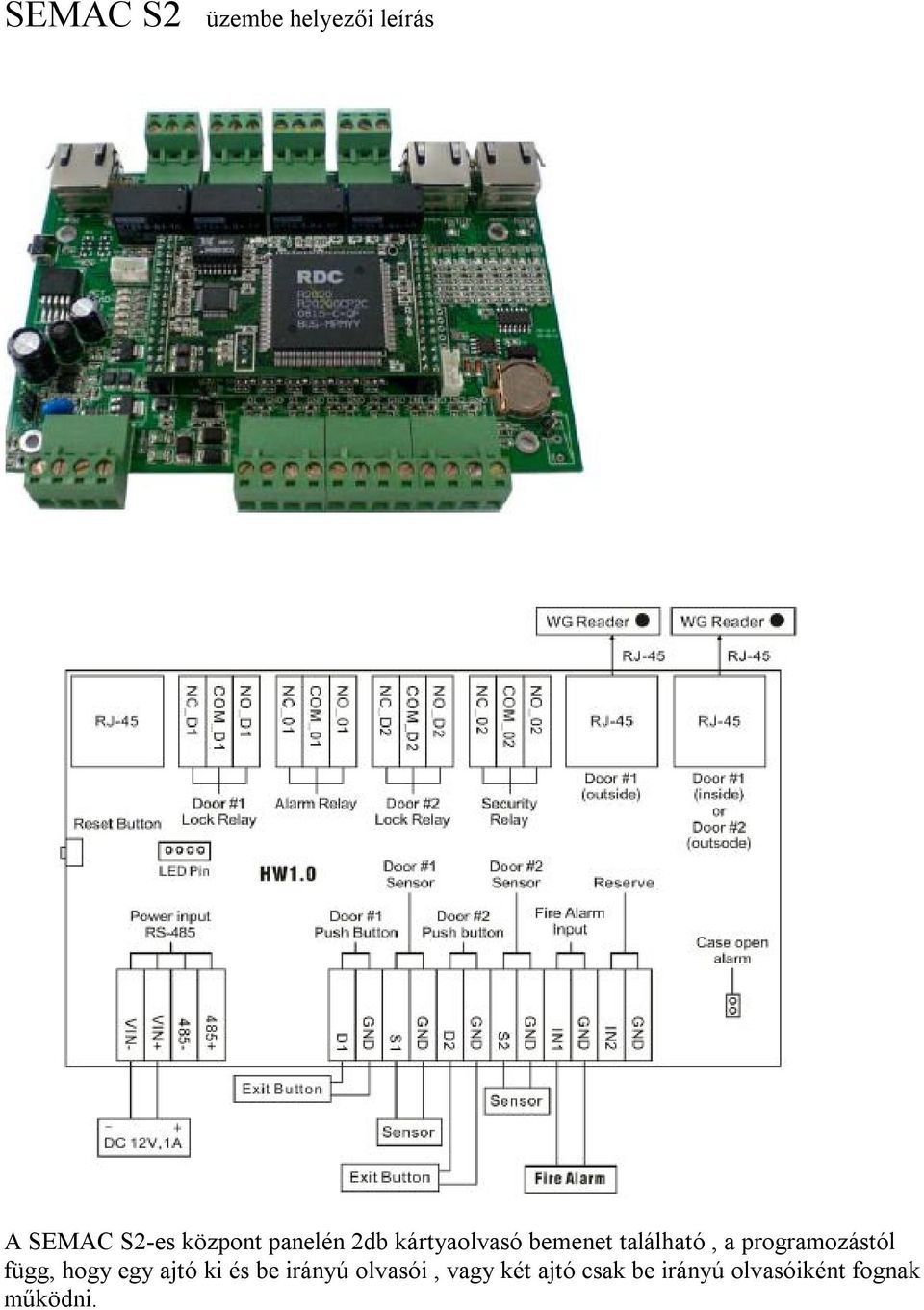

1 SEMAC S2 üzembe helyezői leírás A SEMAC S2-es központ panelén 2db kártyaolvasó bemenet található, a programozástól függ, hogy egy ajtó ki és be irányú olvasói, vagy két ajtó csak be irányú olvasóiként fognak működni.

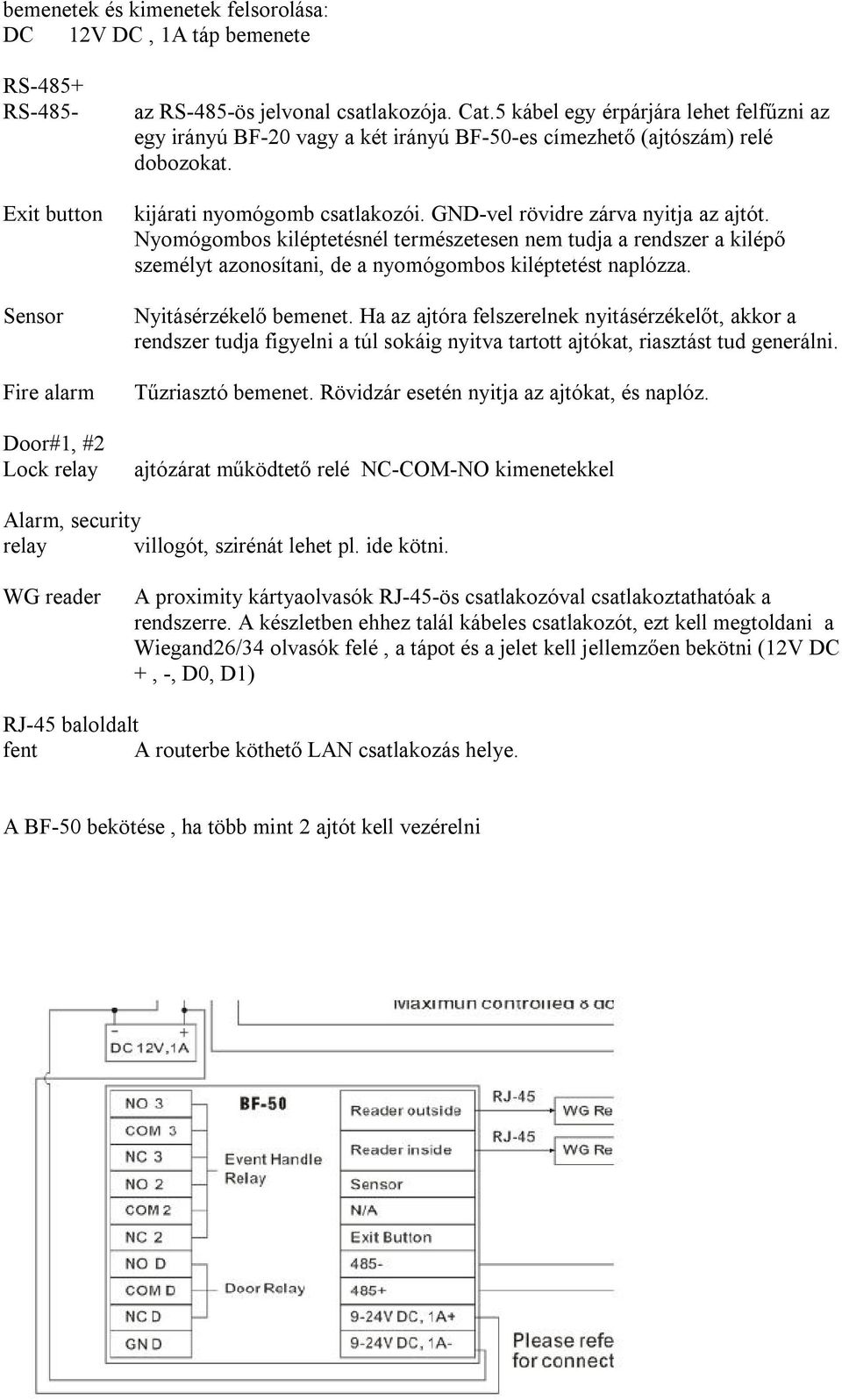

2 bemenetek és kimenetek felsorolása: DC 12V DC, 1A táp bemenete RS-485+ RS-485- Exit button Sensor Fire alarm Door#1, #2 Lock relay az RS-485-ös jelvonal csatlakozója. Cat.5 kábel egy érpárjára lehet felfűzni az egy irányú BF-20 vagy a két irányú BF-50-es címezhető (ajtószám) relé dobozokat. kijárati nyomógomb csatlakozói. GND-vel rövidre zárva nyitja az ajtót. Nyomógombos kiléptetésnél természetesen nem tudja a rendszer a kilépő személyt azonosítani, de a nyomógombos kiléptetést naplózza. Nyitásérzékelő bemenet. Ha az ajtóra felszerelnek nyitásérzékelőt, akkor a rendszer tudja figyelni a túl sokáig nyitva tartott ajtókat, riasztást tud generálni. Tűzriasztó bemenet. Rövidzár esetén nyitja az ajtókat, és naplóz. ajtózárat működtető relé NC-COM-NO kimenetekkel Alarm, security relay villogót, szirénát lehet pl. ide kötni. WG reader A proximity kártyaolvasók RJ-45-ös csatlakozóval csatlakoztathatóak a rendszerre. A készletben ehhez talál kábeles csatlakozót, ezt kell megtoldani a Wiegand26/34 olvasók felé, a tápot és a jelet kell jellemzően bekötni (12V DC +, -, D0, D1) RJ-45 baloldalt fent A routerbe köthető LAN csatlakozás helye. A BF-50 bekötése, ha több mint 2 ajtót kell vezérelni

3 BF-50, BF-20 relé dobozok címzése további ajtókhoz (a számok az ajtó sorszámát jelölik, a fehér szín a kapcsoló állása) Ha minden kábelezés rendben megvan, a tápot rá lehet adni a rendszerre. Egy azonos hálózaton lévő PC-ben futtatva a CD-n található 'SEMACSearch' programot megtalálja a program a hálózaton lévő Semac vagy Webpass központokat. A fenti felsorolásban ki kell választani annak a terminálnak a sorát, amelyiknek a hálózati címzéseit át akarjuk írni, majd a kattintás után az alsó jobboldali táblázatba bemásolódnak az adatok. Gyári IP cím: Subnet mask: , Gateway: , Terminal ID : 1.

4 Ha a router-ünk nem a fenti címen található, biztosan át kell írni az IP címeket, majd az Alter gomb segítségével ezt a központban érvényesíteni is kell. Néhány másodpec elteltével az úl beállítások már listázhatóak a Refresh gomb segítségével. Ha több terminál is található a hálózaton a TerminalID-t meg kell változtatni, ne legyen két egyforma, de két egyforma IP cím se legyen. Olyan IP címet ne kapjon a beléptető terminál, amit már egy PC vagy más hálózati eszköz használ, mert IP cím ütközés lesz.a MAC address nem írható felül. Jó beállítások esetén, ha a fenti táblázat Semac IP címére kattintunk, akkor az alapértelmezett böngésző megnyit egy új ablakot, és be lehet lépni a felhasználó és jelszó bevitelével. Gyári beállítások adminisztrátori jogokra : admin, admin, operátori jogokra : user, user, felhasználói jogosultságra : user0, user0. Az alap beállítások megváltoztatásához adminisztrátori jogosultsággal kell belépni. A bal oldali oszlopban található a navigációs rész,a menü, a jobb oldali nagyobb területen pedig az éppen aktuális menüpont.

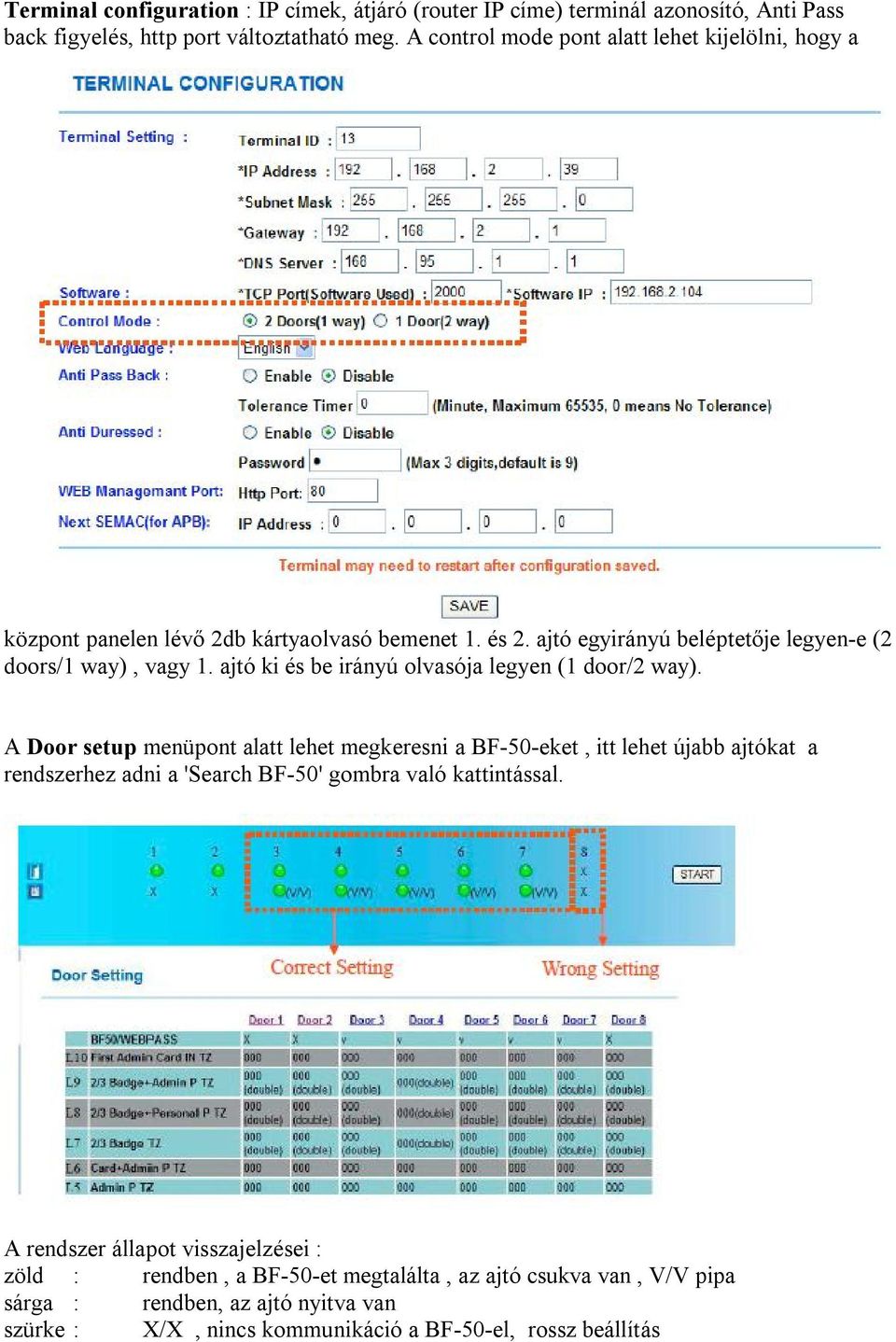

5 Terminal configuration : IP címek, átjáró (router IP címe) terminál azonosító, Anti Pass back figyelés, http port változtatható meg. A control mode pont alatt lehet kijelölni, hogy a központ panelen lévő 2db kártyaolvasó bemenet 1. és 2. ajtó egyirányú beléptetője legyen-e (2 doors/1 way), vagy 1. ajtó ki és be irányú olvasója legyen (1 door/2 way). A Door setup menüpont alatt lehet megkeresni a BF-50-eket, itt lehet újabb ajtókat a rendszerhez adni a 'Search BF-50' gombra való kattintással. A rendszer állapot visszajelzései : zöld : rendben, a BF-50-et megtalálta, az ajtó csukva van, V/V pipa sárga : rendben, az ajtó nyitva van szürke : X/X, nincs kommunikáció a BF-50-el, rossz beállítás

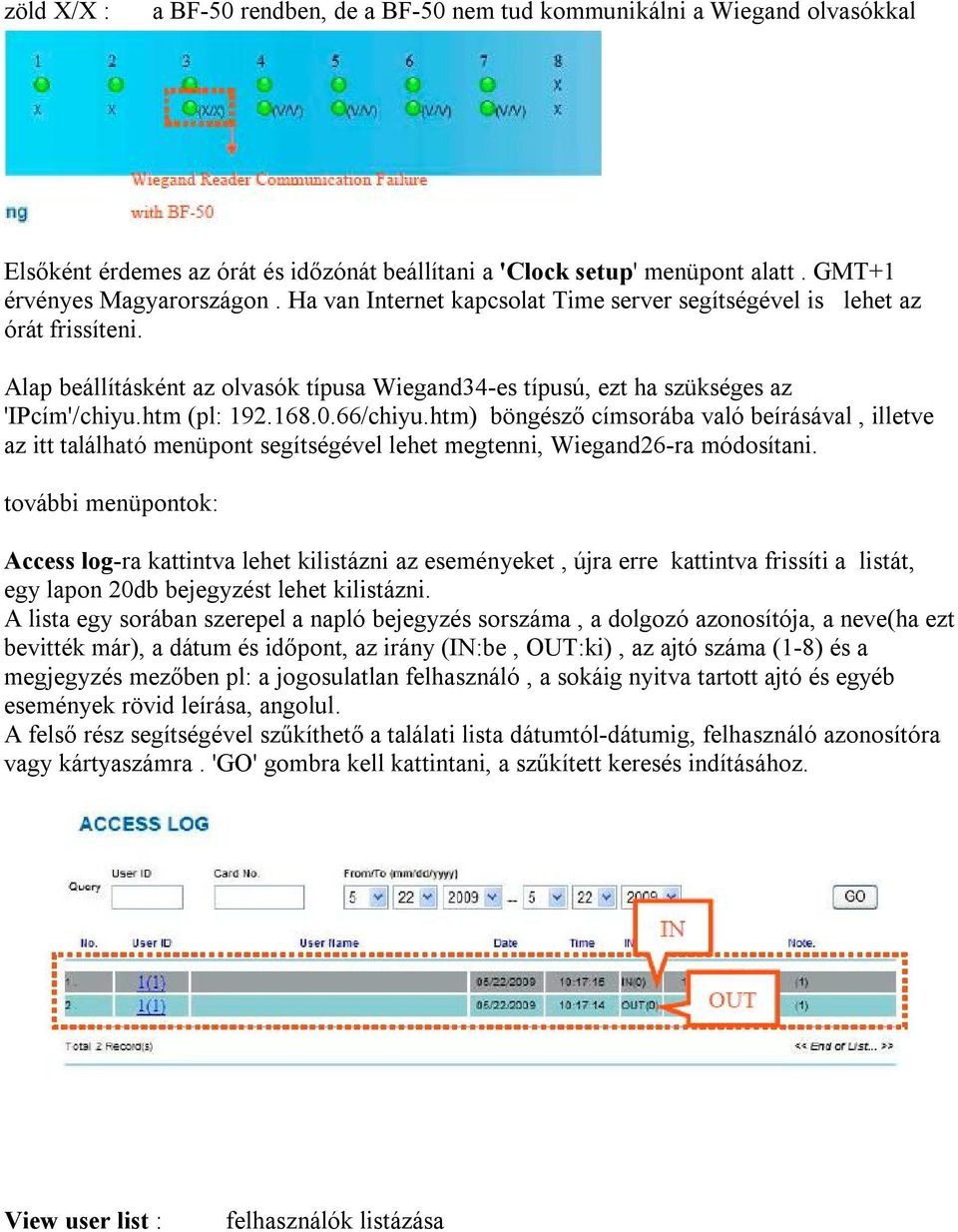

6 zöld X/X : a BF-50 rendben, de a BF-50 nem tud kommunikálni a Wiegand olvasókkal Elsőként érdemes az órát és időzónát beállítani a 'Clock setup' menüpont alatt. GMT+1 érvényes Magyarországon. Ha van Internet kapcsolat Time server segítségével is lehet az órát frissíteni. Alap beállításként az olvasók típusa Wiegand34-es típusú, ezt ha szükséges az 'IPcím'/chiyu.htm (pl: /chiyu.htm) böngésző címsorába való beírásával, illetve az itt található menüpont segítségével lehet megtenni, Wiegand26-ra módosítani. további menüpontok: Access log-ra kattintva lehet kilistázni az eseményeket, újra erre kattintva frissíti a listát, egy lapon 20db bejegyzést lehet kilistázni. A lista egy sorában szerepel a napló bejegyzés sorszáma, a dolgozó azonosítója, a neve(ha ezt bevitték már), a dátum és időpont, az irány (IN:be, OUT:ki), az ajtó száma (1-8) és a megjegyzés mezőben pl: a jogosulatlan felhasználó, a sokáig nyitva tartott ajtó és egyéb események rövid leírása, angolul. A felső rész segítségével szűkíthető a találati lista dátumtól-dátumig, felhasználó azonosítóra vagy kártyaszámra. 'GO' gombra kell kattintani, a szűkített keresés indításához. View user list : felhasználók listázása

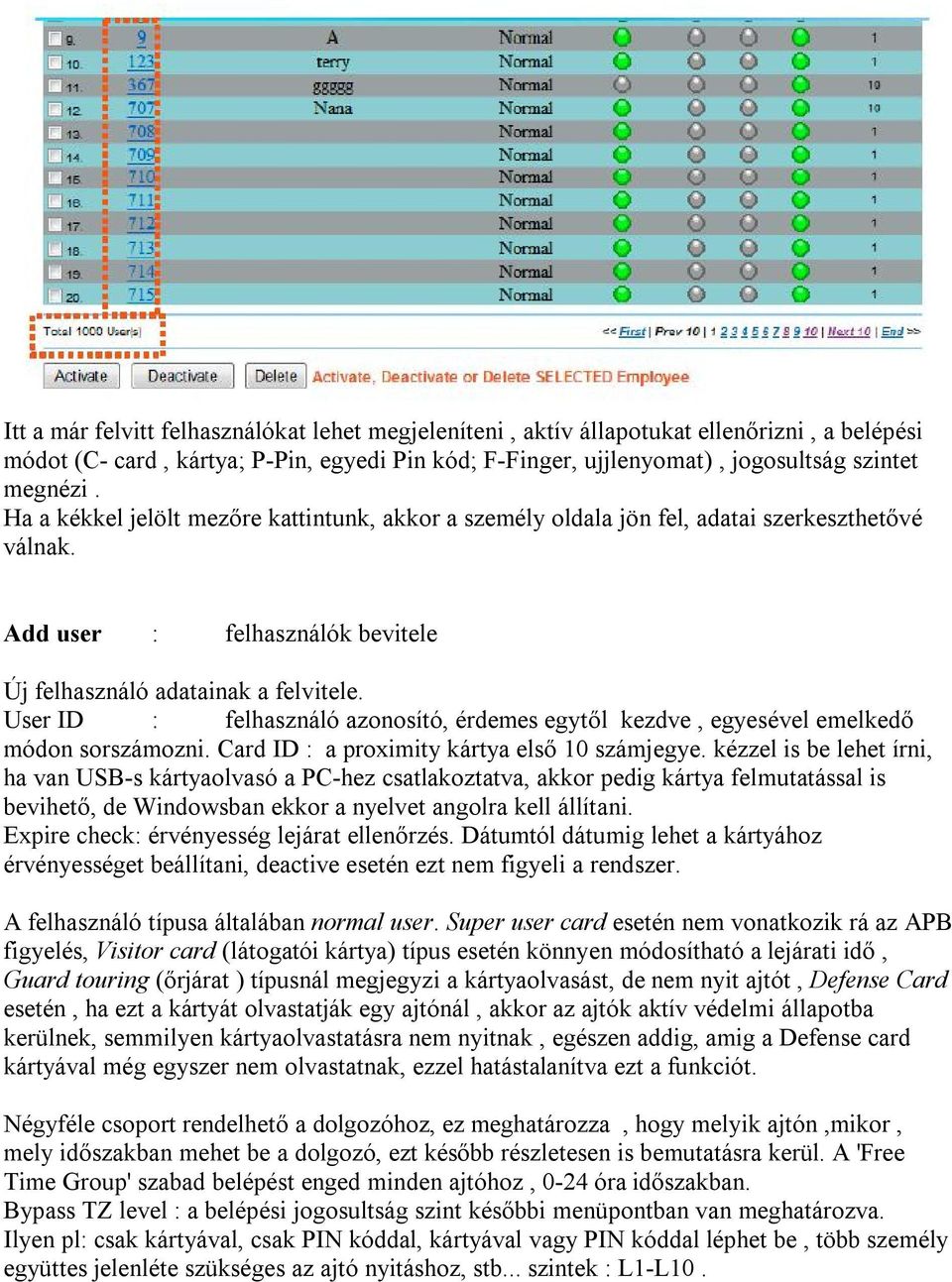

7 Itt a már felvitt felhasználókat lehet megjeleníteni, aktív állapotukat ellenőrizni, a belépési módot (C- card, kártya; P-Pin, egyedi Pin kód; F-Finger, ujjlenyomat), jogosultság szintet megnézi. Ha a kékkel jelölt mezőre kattintunk, akkor a személy oldala jön fel, adatai szerkeszthetővé válnak. Add user : felhasználók bevitele Új felhasználó adatainak a felvitele. User ID : felhasználó azonosító, érdemes egytől kezdve, egyesével emelkedő módon sorszámozni. Card ID : a proximity kártya első 10 számjegye. kézzel is be lehet írni, ha van USB-s kártyaolvasó a PC-hez csatlakoztatva, akkor pedig kártya felmutatással is bevihető, de Windowsban ekkor a nyelvet angolra kell állítani. Expire check: érvényesség lejárat ellenőrzés. Dátumtól dátumig lehet a kártyához érvényességet beállítani, deactive esetén ezt nem figyeli a rendszer. A felhasználó típusa általában normal user. Super user card esetén nem vonatkozik rá az APB figyelés, Visitor card (látogatói kártya) típus esetén könnyen módosítható a lejárati idő, Guard touring (őrjárat ) típusnál megjegyzi a kártyaolvasást, de nem nyit ajtót, Defense Card esetén, ha ezt a kártyát olvastatják egy ajtónál, akkor az ajtók aktív védelmi állapotba kerülnek, semmilyen kártyaolvastatásra nem nyitnak, egészen addig, amig a Defense card kártyával még egyszer nem olvastatnak, ezzel hatástalanítva ezt a funkciót. Négyféle csoport rendelhető a dolgozóhoz, ez meghatározza, hogy melyik ajtón,mikor, mely időszakban mehet be a dolgozó, ezt később részletesen is bemutatásra kerül. A 'Free Time Group' szabad belépést enged minden ajtóhoz, 0-24 óra időszakban. Bypass TZ level : a belépési jogosultság szint későbbi menüpontban van meghatározva. Ilyen pl: csak kártyával, csak PIN kóddal, kártyával vagy PIN kóddal léphet be, több személy együttes jelenléte szükséges az ajtó nyitáshoz, stb... szintek : L1-L10.

8 Personal password: használata esetén a dolgozó beléphet 4-8 digites egyéni Pin kóddal is, ha tasztatúrás kártyaolvasók vannak telepítve. Ha Pin kódos beléptetést tervezz, használja a gyár kódos-kártyaolvasós segédolvasóját, ilyen pl.: a Webpass-Lite. Ha minden adat be van írva a 'save' gombra való kattintással lehet elmenteni. A Terminal status alatt listázni, a Terminal setup alatt pedig beállítani lehet a terminál jellemzőket. Az Anti Pass Back (APB) funkcióval be lehet állítani, pl. azt hogy csak akkor mehessen ki a helyiségből, ha előtte be is jött, azaz a dolgozó olvastatta a kártyáját. Be lehet állítani az APB funkció figyelési időtartamát percekben, ha a beállított idő leteltével sértik meg a szabályt, újból nyitható az ajtó. Password setup : itt módosíthatóak a webes felület adminisztrátor, operátor és felhasználó jelszavai. System log : a rendszer működésével kapcsolatos napló bejegyzések pl: újra indítás, PC kapcsolat hiánya,...

9 System clock setup : óra, dátum időzóna beállítása Time set : itt lehet idő intervallumot beállítani, amiket később összeszerkesztve kijelölhető, hogy valamelyik ajtón mikor lehessen ki és belépni. Ha van olyan ajtó aminél a belépést csak reggel 7 és este 9 óra között engedélyezzük, akkor ide fel kell venni a idő intervallumot. 255 db különböző időintervallum vihető be. Time zone setup : az előző menüpontban beállított idő intervallumokat lehet a hét napjaihoz rendelni, lenyíló listából.

10 Egy napra max. tizenhat intervallum határozható meg. Monday- hétfő, Thuesday- kedd,... A művelet végén- mint minden más menüpont alatt- menteni kell. A gyárilag bent levő 000-deactive, nem érvényes és 001-Any Time, bármikor mehet intervallum nem szerkeszthet vagy törölhető. Group list : a Time Zone setup menüpont alatt meghatározott, napokhoz rendelt idő intervallumokat lehet ajtókhoz rendelni. A kipipált, engedélyezett ajtóra (Allowed door) a hozzárendelt Time zone időszakban lehet ki és bemenni. Pl. ha az egyes ajtón hétköznap óra között engedélyezett csak a ki és belépés, akkor a Time set alatt kell létrehozni egy intervallumot, a Time zone setup alatt ezt az intervallumot hétfő-péntekig hozzá kell rendelni egy Time Zone-hoz, majd az egyes ajtót kipipálva a Group list alatt ezt a Time Zone sorszámát kell kiválasztani és elmenteni. Így minden ajtóra más belépési időszak is kialakítható. És ez csak egy Group, azaz csoport. 255 db ehhez hasonló csoport, azaz 8 ajtós időbeli korlátozási szabály hozható létre. Holiday setup : szünnapok határozhatóak meg mint pl. Karácsony, Szilveszter, nemzeti ünnepnapok. (Month-hónap, Date -nap)

11 Door setting : a táblázatban látható, hogy egyes ajtókra (ajtó 1-8) milyen jogosultsági szintek (level L1-L10), zár nyitási idők, kijárati nyomógomb működését engedélyező Time Zone-k vannak engedélyezve. A táblázat fej részében lévő Door1...Door8 szövegre kattintva az adott ajtó beállításai szerkeszthetővé válik, új lap (Door1..Door8 setting) felugrásával. Itt lehet a BF-50-ekre rákeresni, azokat elmenteni. V jelenti a kapcsolatot, X pedig a kapcsolat hiányát.

12 AjtóX beállítása: Felső 10 sor a jogosultságok L10-től L1-ig, majd az ajtózár működésével kapcsolatos időzónák felsorolása található. L10 - First admin Card IN time zone: csak akkor nyitja az ajtót a dolgozóknak, ha előtte lehúzzák a 'First administrator card' L9 - Multi Badge + admin password TZ. (Time Zone) : az ajtónyitáshoz szükséges 2 vagy 3 személy jelenléte és az adminisztrátori jelszó. Mielőtt ez az idő zónát létrehozza, a Multi Badge, csoportos beléptetés idő zónát is létre kell hozni. A Multi Badge két vagy három személy együttes jelenléte esetén nyit ajtót. L8 - Multi Badge + Personal password TZ. : az ajtónyitáshoz szükséges 2 vagy 3 személy jelenléte és az egyik személy egyedi Pin kódját beütni.. Mielőtt ez az idő zónát létrehozza, a Multi Badge, csoportos beléptetés idő zónát is létre kell hozni. Ha A személyhez tartozik az egyedi Pin kód, akkor A személy olvastatja a kártyáját, majd beüti Pin kódját, B személy csak ez után olvastathatja a kártyáját. L7 - Multi Badge TZ. : az ajtónyitáshoz szükséges 2 vagy 3 személy jelenléte, kártyáik egymás utáni olvastatása. Double. 2 személy, Triple - három fő

13 L6 - Card + admin password TZ. : az ajtónyitáshoz szükséges kártya olvastatás és admin Pin kód együtt. L5 - Admin password TZ.: admin pin kód szükséges az ajtónyitáshoz L4 - Card + Personal password TZ.: kártyaolvastatás és a belépő személy egyedi pin kódja szükséges az ajtónyitáshoz L3 - Common password TZ. : közös kód beütése szükséges az ajtónyitáshoz. L2 - Card only TZ.: érvényes kártya olvastatással lehet ajtót nyitni L1 - Card or Common password TZ.: kártyaolvastatással vagy közös pin kód beütésével lehet ajtót nyitni Lock Release Time Zone : a felhasználónak nincs szüksége azonosításra az ajtónál, azonban ha az első kártya szükséges 'First card needed' funkció be van kapcsolva, először az első kártyát olvastatni kell, hogy az ajtózár kioldott állapotba kerüljön. Exit Button TZ.: kijárati nyomógomb használatához szükséges beállítani ezt az idő zónát. A beállított idő intervallumokban fog csak működni a kijárati nyomógomb. Anti Pass Back level: minden ajtónál beállítható a ki és be irányú szint közötti értékben. Ha be van állítva, akkor engedi vissza a személyt az ajtónál, ha előtte be is jött. Ezzel a funkcióval jobban ellenőrizhető a személyek mozgása, mert ha egy kártyaolvastatással több személy is belép az adott területre, akkor azokat akik nem használták a kártyájukat nem engedi ki a meghatározott APB tolerancia ideig. Dual Interlocking: ez egy olyan reteszelési, zsilipelési funkció, mely ha be van állítva, akkor addig nem lehet a következő ajtót kinyitni, míg a megelőző ajtót be nem csukták. Remote Grant :engedélyezett vagy letiltott állapotú funkció. Ha engedélyezve van, akkor a szoftverből is lehet távoli ajtó nyitást és zárást végezni. Lock release time: zár nyitási idő másodpercekben, alap beállítás 10mp, ezt érdemes rövidebbre beállítani. Door open delay time: ha nyitásérzékelő is van az ajtóra szerelve, lehet figyelni a nyitvatartási időt. Alapbeállítás 10mp. Access Log : Recorded, rögzített alap beállítás, a belépési adatokat naplózza a rendszer. Ignored, nincs rögzítés. Sensor Mode : nyitásérzékelő működési módja, normal open/close az alap beállítás.

14 Remote Control - Távoli vezérlés Az ajtók állapotát jelzi ki, távoli vész nyitás és zárás lehetséges a web felületről, a tűzjelző bemenet ha be van kötve, akkor itt engedélyezni is kell a tűz riasztás figyelést. Tűz riasztás esetén az ajtók nyílnak. Ajtó állapot szürke : nincs válasz; zöld: ajtó zárva ; sárga : ajtó nyitva; piros: eltérés a normál állapottól, rövid zár, feltört ajtó, túl sokáig nyitva hagyott ajtó. Event handler - esemény kezelés
