1 Hálózatépítés a szakma kötelez 1 Vezetékes infokommunikációs hálózatok tervezése Intenzív tervezői képzés 2 Füzér Ferenc, MAX-TEL7 Kft. 1

2 TERVEZÉS A hálózatok tervezését csak jogosultsággal rendelkező tervező végezheti, és csak a jogosultságának megfelelő területen tervezhet (266/2013.(VII.1.) kormányrendelet) A tervek tervtartalmi követelményét a kivitelezés műszaki tartalmát a: évi C. törvény az elektromos hírközlésről, évi LXXVIII. törvény az épített környezet alakításáról és védelméről, 191/2009. (IX.15.) Kormányrendelet az építőipari kivitelezési tevékenységről, 14/2013.(IX.25.) NMHH rendelet az elektronikus hírközlési építmények elhelyezéséről és az elektronikus hírközlési építményekkel kapcsolatos hatósági eljárásokról MSZ 7487/2-80 és 3-80 Közművek elhelyezése térszint alatt és felett 8/2012. (I.26.) NMHH rendelet az elektronikus hírközlési építmények nyomvonalas építményfajtákkal való keresztezéséről, megközelítéséről és védelméről főbb jogi környezet szabályozza A tervező az Étv. 33. (1) bekezdésében foglaltakon túlmenően felelős az általa készített kivitelezési dokumentáció technológiai megvalósíthatóságáért. (191/2009. (IX.25.) Kor. Rend pontja.) A Tervező a tervezési díjat a Kamarai ajánlás alapján köteles megadni. 3 Füzér Ferenc, MAX-TEL7 Kft. A KIVITELEZÉST BEFOLYÁSOLÓ TÉNYEZŐK AZ IDŐJÁRÁS A Tervező a tervében vegye figyelembe Az Önkormányzatok munkakezdési engedélyt nov. 01. márc. 01. között nem adnak ki, A munkavégzés a szabadban történik, lakott területen belül a munkaterület védelméről gondoskodni kell, munkaterület elkorlátozása a KRESZ szabályai szerint, vagyonvédelem (kitakart kábelek védelme), kitakart közművezetékek védelme esővizek szabad lefolyásáról gondoskodni kell, a túlzó melegben a munkavégzés korlátozott, A hőmérséklet kihatással van az építésre: +5 C alatt a munkavégzés korlátozott, csőfektetés korlátozott, merev, könnyebben törik, kábelek behúzása, szerelése nem megengedett, betonok kötésfolyamata megáll, csak adalék anyaggal lehet, talajok tömörítését kellően kell elvégezni 0 C alatt a munkavégzés nem történhet: oszlopos m unkák, földvisszatöltések, 4 Füzér Ferenc, MAX-TEL7 Kft. 2

3 Technológia A vezetékes elektronikus hírközlő hálózatok elfogadott-, engedélyezett /jóváhagyott technológiai utasítások alapján épülnek az adott helyszín figyelembevételével. Technológia utasítás célja: Az épülő vezetékes elektronikus hírközlő hálózatok, hálózatrészek létesítésekor olyan irányítási, megvalósulási, ellenőrzési, átadás- átvételi folyamat kialakítása, megteremtése és folyamatos működtetése, mely biztosítja az építmény szakszerű megvalósulásának szigorúan kötött, megszervezett műszaki, munkabiztonsági, üzemviteli és ellenőrzött minőségügyi követelményeinek teljesülését. A technológiának illeszkednie kell a már meglévő, üzemelő hálózatokra vonatkozó műszaki előírásokhoz, továbbá biztosítania kell, hogy a vizsgálati és átvételi eljárás során a hiányosságok feltárásra és megszüntetésre kerüljenek. A technológiai folyamat megvalósulása során szigorúan be kell tartani a: - vonatkozó törvényeket, rendeleteket, szabványokat, műszaki előírásokat - munkabiztonsági, tűzvédelmi, környezetvédelmi-,és hulladékgazdálkodási előírásokat. Az utasítás mellékletét képező MMT (Minősítési és Mintavételi Terv) szerinti követelményeket kell alkalmazni az építés során, és vizsgálni kell a műszaki átadásátvételkor annak teljesülését a keletkezett jegyzőkönyvek műbizonylatok felhasználásával. 5 Füzér Ferenc, MAX-TEL7 Kft. Technológia felépítése: Technológiai leírás alkalmazása, összefoglaló. Fő anyagok részletezése. Segédanyagok részletezése. Szerszámok és eszközök részletezése. Gépek és műszerek. Munkabiztonsági eszközök. Tűzvédelmi eszközök. Személyi feltételek, minimális létszám. Felelős Műszaki Vezető személye. Építési feltételek. Minőségi követelmények. Előkészítés. Műveleti lépések, részletezés. Utómunkák. Mérések. Környezeti feltételek. Munka- és egészségügyi-, biztonsági követelmények. Tűzvédelmi követelmények. Környezetvédelmi-, és hulladékgazdálkodási követelmények. Bizonylatok, jegyzőkönyvek, egyéb dokumentációk. Csatolt rajzok. 6 Füzér Ferenc, MAX-TEL7 Kft. 3

4 Technológia megvalósulásért felel: A technológiai utasításban foglaltak megvalósításáért, betartatásáért a Felelős Műszaki Vezető felel, aki a 266/2013. (VII. 01.) KR. szerinti, a Magyar Mérnöki Kamara által kiadott, MV-TE/A, MV-TV/A Távközlési építmények építés-szerelési munkái felelős műszaki vezetői érvényes igazolással rendelkezik és a munkálatokat teljes jogosultsággal irányítja. A Felelős Műszaki Vezető a munkahelyre és technológiára vonatkozóan köteles a dolgozókkal a munkabiztonsági és munkaegészségügyi szempontból a munkavégzésből eredő veszélyeket (veszélyforrást, veszélyhelyzetet) és annak megelőzésével, elhárításával kapcsolatos teendőket ismertetni. Kötelezni a dolgozókat a védőeszközök használatára! A teljes kivitelezési feladat ellenőrzéséért: a Műszaki Ellenőr felel, aki a munkája során a 191/2009. (IX.15.) kr. 16. szerint jár el. 7 Füzér Ferenc, MAX-TEL7 Kft. FÖLDALATTI HÁLÓZATOK TERVEZÉSE Mit okoz a technológiai ismeretek hiánya: Csökkent műszaki színvonal, minőség csökkenés Rövidebb élettartam, többszöri javítások (garanciális, szavatossági), Minőségi csökkenés (nem I. o. munka) miatt kiviteli költség csökkentése, A nem szakszerűen beépült anyagok (kábelhajlítási sugár) üzemviteli minőség romlása Környezetre káros és veszélyes Süllyedések, balesetveszély, Veszélyes hulladékok nem megfelelő kezelése Üzemeltetési problémák (hibaelhárítások, javítások) Adatátviteli problémák Építésszervezés Az építőipari termelésszervezés olyan tevékenység, melynek célja, hogy az építőipari termelés tényezői a munkaerők, a munkaeszközök és az építési anyagok mindig megfelelő arányban legyenek jelen a termelésben annak érdekében, hogy a termelési folyamat feleslegesen ne szakadjon meg. 8 Füzér Ferenc, MAX-TEL7 Kft. 4

5 Technológiák: Rendszertechnológiák Országos hálózat Felhordó hálózat (Gerinchálózat) Helyi hálózat (lefedő hálózat) Kábelhálózati technológiák Réz kábel hálózat Koax kábel hálózat Optikai kábel hálózat Tervezési irányelvek, technológiák Rendszerekre Hálózatépítésekre- és szerelésekre Dokumentálásokra Hálózatépítési technológiák Földalatti Földfeletti Egyéb Szerelési- és mérési technológiák Bontási technológiák Dokumentálási előírások, technológiák Átadás-, átvételi utasítások, technológiák Nyilvántartási utasítások, technológiák Üzemeltetési technológiák 9 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.1. alépítmény építés külterületen ároknyitási technológiák csőfektetések 1.2. alépítmény építés belterületen ároknyitási technológiák csőfektetések 1.3. természetes tereptárgyak és műtárgyak keresztezése fúrások nyíltárkos keresztezések átvezetések 1.4. megszakítók-, és kötésvédők építése külterületen belterületen 1.5. kültéri kabinetek telepítése 1.6. bevezetések-, és felvezetések szigetelt falak esetén szigeteletlen falak esetén felvezetések 1.7. béléscsövezések-, és kábelbejuttatások béléscsövezések kábelbejuttatások külterületen kábelbejuttatások belterületen 1.8. házhálózatok 1.9. kábelszerelések-, és mérések alépítmény hálózatok bővítése alépítmény hálózatok biztonságba helyezése, kiváltása 10 Füzér Ferenc, MAX-TEL7 Kft. 5

6 2. Bontási technológiák 2.1. alépítmény csőhálózati bontási technológiák betoncsöves hálózatok bontása műanyagcsöves hálózatok bontása keresztezések bontása 2.2. megszakítók bontása külterületi kötésvédők bontása belterületi szekrények bontása belterületi aknák bontása 2.3. kábelbontások külterületi kábel bontások belterületi kábel bontások 2.4. bevezetések bontása 2.5. házhálózatok bontása 11 Füzér Ferenc, MAX-TEL7 Kft. 12 Füzér Ferenc, MAX-TEL7 Kft. 6

7 Építés előkészítő munkák (technológiák) Munkaterület előkészítése Ha szükséges a telekhatárokat és a nyomvonalat geodétával kell kitűzetni. Ha szükséges bokorirtást, fák kivágását el kell végezni. Kutató árkokat kell szükség szerint ásni. A munka elkezdése előtt a munkaterületet biztonságosan el kell zárni a közúti közlekedéstől és a gyalogos forgalomtól (KRESZ szabályai szerint). Ha szükséges volt akkor ideiglenes forgalomtechnikai terv szerint kell kialakítani. Ha szükséges akkor a kikerülő föld szakszerű elhelyezéséről gondoskodni kell pl.: földtároló, konténer, stb. A munkaterületet úgy kell kialakítani, hogy a csapadékvizek szabad elfolyását biztosítani kell, az anyagok tárolását a zárt munkaterületen belül kell megoldani. A kikerülő burkolati anyagokat rendeltetés szerűen kell kezelni, deponálni vagy elszállítani. Anyagok előkészítése Ha szükséges a beépülő anyagokat elő kell készíteni szükség szerinti kábeldob előmelegítések előregyártott termékek beszerzése, helyszínre szállítása 13 Füzér Ferenc, MAX-TEL7 Kft. Az alépítmények a kábelek részére épülnek. A kábel határozza meg az alépítmény szerkezetét. Az alépítmény csőszakaszokból és a kábel bejuttatására, szerelésére és kötésszerelvényeinek elhelyezésére szolgáló megszakítókból áll. A csőszakaszokat bizonyos helyeken és estekben mechanikai védelemmel kell ellátni, a megszakítókat a környezeti terhelés szerint kell kialakítani (pl: kémiai ártalmak, súly terhelések). A megépült összefüggő alépítmények veszélyes légterűek lehetnek, melyeket víztől, gáztól védeni kell, ezért helyenként a csöveket tömíteni kell víz és gázzáró tömítésekkel pl.: épület bevezetések. A kivitelezéseket az engedélyezett tervek alapján kell elkészíteni. A nyomvonalakat a terv szerint kell kijelölni vagy geodétával kitűzetni alépítmény építés külterületen A külterületi építések előtt a szükséges teendőket el kell végezni pl: bejelentési kötelezettségek, előzetes múzeumi feltárás, terep előkészítés, stb. A terepadottságoknak megfelelően kell megválasztani az ároknyitási technológiát (tervező előírja, törekedni kell a gépi fektetésre). Ívek minimum R=3,0 méter. Fektetési mélység 1,0-1,2 m. Szükség szerinti szakfelügyeleteket meg kell rendelni ároknyitási technológiák Alapvetően kétféle technológiát különböztetünk meg: ároknyitásos technológia ároknyitás nélküli technológia Ároknyitásos technológia kézi árok ásás A nyomvonalakat szükség szerint kézzel kell kiásni. Kézi árokásás szükséges ott is ahol a géppel történi a fektetés, de a gép nem fér hozzá. A termőtalajt külön kell választani és visszatöltéskor az eredeti réteg sorrendet kell követni. (1994. évi LV. Tv Termőréteg megmentése) 14 Füzér Ferenc, MAX-TEL7 Kft. 7

8 1.1. alépítmény építés külterületen gépi árok ásás Markoló kanalas árokásás. (1994. évi LV. Tv Termőréteg megmentése) Keskeny markoló kanállal lehet az árkot kiásni. A termőréteget külön kell választani, visszatöltésnél az eredeti talajréteget kell kialakítani. Hibás földkitermelés, a termőréteg nincs különválasztva! 15 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés külterületen gépi árok ásás Kaparó láncos árokásás. (1994. évi LV. Tv Termőréteg megmentése) Keskeny kaparóláncot célszerű alkalmazni. A termőréteget nem lehet külön választani ezért minden esetben rekultivációt kell végezni. Kábelüzem 1970-es évek koax kábel részére 2015 LPE40 cső fektetéshez Hibás földkitermelés, a termőréteg nincs különválasztva! 16 Füzér Ferenc, MAX-TEL7 Kft. 8

9 17 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés külterületen ároknyitási technológiák ároknyitás nélküli technológia Vakondekés fekteések A legkorszerűbb és leghatékonyabb fektetési módszer. Kézi vagy gépi árokásás csak ott szükséges ahol a gép nem fér hozzá, illetve a csőtoldásoknál. (1994. évi LV. Tv Termőréteg megmentése nem szükséges, mert a talaj nem kerül kitermelésre.) Történhet hagyományos vakondekével, és történhet korszerű rezgőfejes vakondekével. Hagyományos vakondeke LPE40 cső Rezgőfejes vakondeke 2minicső Ø 14x2 mm 18 Füzér Ferenc, MAX-TEL7 Kft. 9

10 19 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés külterületen ároknyitási technológiák ároknyitás nélküli technológia Irányított fúrással Azokon a helyeken ahol a talajszint közelében nem lehet a csövet elhelyezni pl.: környezetvédelmi okok miatt, ott csak ez a módszer jöhet számításba. (1994. évi LV. Tv Termőréteg megmentése nem szükséges, mert a talaj nem kerül kitermelésre. Minden esetben a terület környezet védelméért felelős Nemzeti Park Felügyelőségtől kell az engedélyt beszerezni.) Csak nagy teljesítményű gép jöhet számításba, mellyel 300,0 350,0 méter fúrás elkészíthető. 20 Füzér Ferenc, MAX-TEL7 Kft. 10

11 1.1. alépítmény építés külterületen csőfektetések LPE, HDPE csőfektetések minicső fektetések minicső kábel fektetések LPE40, PE-T40, HDPE50 csőfektetések Külterületen elhelyezésre kerülő cső LPE40, PE-T40, HDPE40, HDPE50 típusú csövekből is épülhet. A csöveket csak szabvány toldókkal szabd toldani! Az LPE40és a PE-T csőfal vastagsága 2 mm, 60 kpa nyomásállósággal, a toldó idomok is. Nyomáspróba 50 kpa, 24 óráig tartani kell!! A HDPE csövek falvastagsága min. 2 mm, belseje lehet bordázott. Minimum 2 cső kell. A szakaszban a csöveknek a pozíciójukat meg kell tartani (kézi fektetésnél), egymáshoz rögzíteni, kötegelni nem kell. Szakasz hosszak 1950,0 méter, a kötések vagy üzemi tartalékok kötésvédőben kerülnek elhelyezésre, SzFv, polikarbonát szekrények. A csöveket bizonyos helyeken védőcsőben kell elhelyezni. A csövek fölé 30 cm-re pvc jelzőszalag kerül, egyenes szakaszokon 200,- méterenként, R=6,0 méter sugarú íven ív eleje-ív vége, ennél nagyobb ívnél a közepén is, védőcsövek két végén markert kell elhelyezni, ami lehet normál és inteligens. Ettől függetlenül a lefektetett csöveket nyíltárkos geodéziával kell bemérni. A csöveket legalább 20 cm hosszban be kell vezetni a kötésvédőkbe. A csövek kiszállítása dobon 1000,0 m, karikában 100,0 ill. 300,0 méter. A csövek színjelöléssel ellátottak. Külön gondot kell fordítani a keresztezésekre, közmű keresztezésekre, megközelítésekre. 21 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés külterületen csőfektetések LPE, HDPE csőfektetések minicső fektetések minicső kábel fektetések minicső fektetések Külterületen elhelyezésre kerülő mini cső 14x2,0 mm 74 kp/km 1550,0 m dobon 1100 N húzóerő 16x2,0 mm 84 kp/km 1200,0 m dobon 1100 N húzóerő 20x2,5 mm 132 kp/km 14 0,0 m dobon 1200 N húzóerő Anyaga HDPE, PE-HD nagy sűrűségű polietilén, +5 C 30 C között telepíthető, minimális hajlítási sugár 3,0 méter, belső nyomás max. 30 Bar 20 C-on. Nyomáspróba 30 Bar, 24 óráig tartani kell!! Minimum 2 cső kell. A szakaszban a csöveknek a pozíciójukat meg kell tartani (kézi fektetésnél), egymáshoz rögzíteni, kötegelni nem kell. Szakasz hosszak 1950,0 méter, a kötések vagy üzemi tartalékok kötésvédőben kerülnek elhelyezésre, SzFv, polikarbonát szekrények. A csöveket bizonyos helyeken védőcsőben kell elhelyezni. A csövek fölé 30 cm-re pvc jelzőszalag kerül, egyenes szakaszokon 200,- méterenként, R=6,0 méter sugarú íven ív eleje-ív vége, ennél nagyobb ívnél a közepén is, védőcsövek két végén markert kell elhelyezni, ami lehet normál és inteligens. Ettől függetlenül a lefektetett csöveket nyíltárkos geodéziával kell bemérni. A csöveket legalább 20 cm hosszban be kell vezetni a kötésvédőkbe. A csövek kiszállítása dobon 1200,0-1500,0 m. A csövek színesek. Külön gondot kell fordítani a keresztezésekre, közmű keresztezésekre, megközelítésekre. 22 Füzér Ferenc, MAX-TEL7 Kft. 11

12 1.1. alépítmény építés külterületen csőfektetések LPE, HDPE csőfektetések minicső fektetések minicső kábel fektetések minicső fektetések 23 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés külterületen csőfektetések LPE, HDPE csőfektetések minicső fektetések minicső kábel fektetések minicső kábelek fektetések Külterületen elhelyezésre kerülő mini cső kábeleket specifikusan kell rendelni! A minicső kábelben több fajta átmérőjű cső is elhelyezhető. Anyaga HDPE, PE-HD nagy sűrűségű polietilén, +5 C 30 C között telepíthető, minimális hajlítási sugár 3,0 méter, belső nyomás max. 30 Bar 20 C-on. Nyomáspróba 30 Bar, 24 óráig tartani kell!! Szakasz hosszak 1950,0 méter, a kötések vagy üzemi tartalékok kötésvédőben kerülnek elhelyezésre, SzFv, polikarbonát szekrények. A csöveket bizonyos helyeken védőcsőben kell elhelyezni. A csövek fölé 30 cm-re pvc jelzőszalag kerül, egyenes szakaszokon 200,- méterenként, R=6,0 méter sugarú íven ív eleje-ív vége, ennél nagyobb ívnél a közepén is, védőcsövek két végén markert kell elhelyezni, ami lehet normál és inteligens. Ettől függetlenül a lefektetett csöveket nyíltárkos geodéziával kell bemérni. A csöveket legalább 20 cm hosszban be kell vezetni a kötésvédőkbe. A csövek kiszállítása dobon 1000,0 m. A csövek színesek. Külön gondot kell fordítani a keresztezésekre, közmű keresztezésekre, megközelítésekre. 24 Füzér Ferenc, MAX-TEL7 Kft. 12

13 1.1. alépítmény építés külterületen csőfektetések LPE, HDPE csőfektetések minicső fektetések minicső kábel fektetések minicső kábelek fektetések 25 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés belterületen Az alépítmények a kábelek részére épülnek. A kábel határozza meg az alépítmény szerkezetét. Az alépítmény csőszakaszokból és a kábel bejuttatására, szerelésére és kötésszerelvényeinek elhelyezésére szolgáló megszakítókból áll. A csőszakaszokat bizonyos helyeken és estekben mechanikai védelemmel kell ellátni, a megszakítókat a környezeti terhelés szerint kell kialakítani (pl: kémiai ártalmak, súly terhelések). A megépült összefüggő alépítmények veszélyes légterűek lehetnek, melyeket víztől, gáztól védeni kell, ezért helyenként a csöveket tömíteni kell víz és gázzáró tömítésekkel pl.: épület bevezetések. A kivitelezéseket az engedélyezett tervek alapján kell elkészíteni. A nyomvonalakat a terv szerint kell kijelölni vagy geodétával kitűzetni. A belterületi alépítmény építési munkák a környezeti struktúra és a helyi szabályozások figyelembe vételével épülnek. Minden esetben a helyi szabályozás a legfontosabb, ezt követi a közműhelyzet adta lehetőségek figyelembe vétele, melynél az üzemeltetők előírásait mindenképpen be kell tartani. Ezen túlmenően a jogi szabályozásokat és szabványokat kell figyelembe venni. Az alépítmény jól elkülöníthető két részből áll, az alépítményi cső és a megszakító. A megszakító keresztirányú helyszükséglete lényegesen nagyobb a csőnél, mellyel az elhelyezésénél számolni kell. Fektetési mélység 0,5-1,2, hajlítási sugár min. R=1,0m. Szükség szerinti szakfelügyeleteket meg kell rendelni ároknyitási technológiák kézi árokásás gépi árokásás 26 Füzér Ferenc, MAX-TEL7 Kft. 13

14 1.2. alépítmény építés belterületen ároknyitási technológiák kézi árokásás A szükséges burkolat bontásokat szakszerűen kell elvégezni. A közműkörnyezet figyelembe vételével óvatos kézi földmunkával kell a megfelelő mélységű munkaárkot elkészíteni. Árokfenék kitűzése, közmű keresztezések gépi árok ásás Amennyiben a környezet és az előírások megengedik gépi árokásás is megengedhető. Az árok végső kialakítását kézi erővel kell elvégezni. A nyomvonallal keresztező utakat a terv/engedélyezés figyelembe vételével kell elkészíteni. Célszerű a védőcsöves védelmet választani, ha ez nem lehetséges, akkor vasbeton védelmet kell alkalmazni. Különös gondot kell a munkaárok állékonyságára fordítani, ha szükséges dúcolni kell. Műtárgyak épületek állékonyságát nem szabad veszélyeztetni. Az ároknak olyan méretűnek kell lennie, hogy a tervezett cső(csövek) biztonságosan elférjenek, a közművektől a megfelelő védőtávolság tartható legyen. Különösen nagy gondot kell fordítani a kitakart közművek védelmére. 27 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés belterületen csőfektetések Az alépítmény építésénél különböző típusú és keresztmetszetű csöveket alkalmazunk, melyekre külön építési technológiák vonatkoznak a csőspecifikációk miatt. Mivel az alépítmény a kábel részére épül, az alkalmazott csöveket a rendeltetés szerinti kábelhálózatok határozzák meg. Az előfizetői leágazó kábelekhez és a hagyományos optikai kábelek közvetlen földben történő elhelyezéséhez lett az LPE40 csőfektetés rendszeresítve. Az optikai minikábelhez minicső, minicső kábelek kerültek alkalmazásba PVC cső fektetések LPE, PE-T, HDPE cső fektetések minicső fektetések minicső kábel fektetések egyéb csőfektetések PVC cső fektetések Kétféle csőméret lehetséges, 63/2 és 110/2-es csőátmérők. A csövekhez szabvány ívcsöveket használunk R=1,0 m-es 90 -os, R=2,75 m-es 4 db-ból kirakható 90 -os idomokat. A csövek toldása karmantyús gumitokozott kialakítású. 1-4 db cső elhelyezésnél 1,0 m-én kötegelt, 4 cső felett műanyag fésűs. Mechanikai védelemként beton ágy, vb. lemez, KPE, KG-PVC, acélcső lehetséges. A csöveket homokágyazatba vagy rostáltföldbe kell fektetni. 28 Füzér Ferenc, MAX-TEL7 Kft. 14

15 1.2. alépítmény építés belterületen csőfektetések LPE, PE-T, HDPE cső fektetések Alkalmazott csőtípusok: LPE40, KPE40, PE-T40, HDPE50 és HDPE50. A csövek toldása szabvány toldókat kell alkalmazni. A csöveket minimálisan R=1,0 m sugarú íven szabad fektetni. Több cső esetén a csöveket 1,0 m-kénti kötegeléssel kell elhelyezni. Mechanikai védelemként beton ágy, vb. lemez, KPE, KG-PVC, acélcső lehetséges. A csöveket homokágyazatba vagy rostáltföldbe kell fektetni. 29 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés belterületen csőfektetések mini cső fektetések 30 Füzér Ferenc, MAX-TEL7 Kft. 15

16 1.2. alépítmény építés belterületen csőfektetések mini cső fektetések 31 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés belterületen csőfektetések mini cső kábelek fektetések 32 Füzér Ferenc, MAX-TEL7 Kft. 16

17 1.2. alépítmény építés belterületen csőfektetések mini cső kábelek fektetések 33 Füzér Ferenc, MAX-TEL7 Kft alépítmény építés belterületen csőfektetések egyéb csőfektetések Kettősfalú bordáscső, kedvező fektetési és kábelbehúzási tulajdonságokkal rendelkezik, de a csövek toldása nem vízzáró. A csövek mechanikai védelméül többféle védő fektetése lehetséges KPE, KG-PVC, acélcsövek. Olyan helyeken, ahol a csövek nagy mechanikai igénybevételnek vannak kitéve, nagy szilárdságú csőfektetéseket kell alkalmazni KPE, KG-PVC (csatorna cső). A KPE csövek 6,0 m-es szálban is rendelhetők, de a megadott hosszban is kiszállítják karikában feltekerve. Az íves szakaszok a cső meghajlításával kialakíthatók. Az irányított zagyos fúrásoknál ezt használjuk. A KG-PVC csöveket 2,0 m-es darabokban lehet beszerezni, ívben nem fektethetők. Acélcsöveket kimondottan mechanikai védelemként használunk, melyek elhelyezésénél a béléscső és az acélcső közötti üreget cementhabarcs injektálással kell kitölteni. Sajtolásos fúrásoknál is ezt használjuk. 34 Füzér Ferenc, MAX-TEL7 Kft. 17

18 1.2. alépítmény építés belterületen csőfektetések minikábel fektetések Közvetlenül a burkolatokba fektethető minikábelek, melyeknél ma már szintén minicsövek kerülnek le, amelybe behúzható a minikábel. 35 Füzér Ferenc, MAX-TEL7 Kft természetes tereptárgyak és műtárgyak keresztezése fúrások irányított zagyos technológiával pneumatikus technológiával (rakétázás) sajtolással nyíltárkos keresztezések átvezetések A nyomvonalak akár külterületen, akár belterületen gyakran kereszteznek természetes tereptárgyakat (vízfolyások) és építményeket, műtárgyakat (vasút, út), melyeket legtöbb esetben fúrással kell keresztezni. A fúrásokban minden esetben haszoncsövek kerülnek elhelyezésre, melyekbe beépítésre kerül az alépítményi cső. Településeken belül, várokokban ha a kezelője megengedi, akkor az utakat nyíltárkos átvágással is lehet keresztezni. Belterületen ha a fúrásra nem áll rendelkezésre elegendő hely, és kis keresztmetszetű csőköteget kell építeni, akkor átvezetéseket is lehet készíteni. 36 Füzér Ferenc, MAX-TEL7 Kft. 18

19 Irányított fúrás zagyos technológiával 37 Füzér Ferenc, MAX-TEL7 Kft. HÁLÓZATÉPÍTÉS IRÁNYÍTOTT FÚRÁSSAL 19

20 HÁLÓZATÉPÍTÉS IRÁNYÍTOTT FÚRÁSSAL 39 Füzér Ferenc, MAX-TEL7 Kft. Földalatti hálózatok tervezése, irányított zagyos fúrási geometriák 40 Füzér Ferenc, MAX-TEL7 Kft. 20

21 Fúrások geometriája 41 Füzér Ferenc, MAX-TEL7 Kft. UTAK Alsóbbrendű utak Főközlekedési utak Belterületi Külterületi VASUTAK Belterületi Külterületi VÍZFOLYÁSOK Patakok Folyók Hajózható vízi utak EGYÉB Védett területek Egyedi megoldások Ároknyitás nélküli nyomvonalak IRÁNYÍTOTT FÚRÁSOK 42 Füzér Ferenc, MAX-TEL7 Kft. 21

22 Irányított fúrás zagyos technológiával Feltételei: - engedélyezze a hatóság - a technológia alkalmazható legyen a fúráshoz szükséges zagy miatt - a talaj összetétele tegye lehetővé a technológia alkalmazását - a fúrógép technikai paraméterei legyenek megfelelőek a kialakításhoz - fúrás hosszúsága - a fúrás térbeli elhelyezkedése - a gép korlátozta íves kialakítás: fúrószárak görbülete mit enged meg - legyen elegendő hely a fúrógép elhelyezésére - esetleg a fúrást a tényleges keresztezéstől odébb lehet kivitelezni - a közművek elhelyezkedése tegye lehetővé a fúrást - a keresztezés tervezés alapja a közmű szakági nyilvántartási térképek - védőtávolságok betartása - földradar használata A technológia előnyei: - nagy pontossággal és biztonsággal kivitelezhető - nincs dinamikus igénybevételnek kitéve a fúrási környezet. - kíméli a közműveket - környezetbarát. - költségkímélő. 43 Füzér Ferenc, MAX-TEL7 Kft. Irányított fúrás vizes technológiával Az irányított fúrás három szakasza 1. Vezérelt pilótafurat elkészítése A három dimenzióban irányítható/vezérelhető fúrófej a precíz navigációs technika segítségével halad előre. A fúrófej mindenkori helyzetét a képernyőn lehet követni, melyet a gép eltárol, s később kinyomtatásra kerül. A fúrófejet a forgómozgáson kívül a nagynyomású fúrózagy is segíti a mozgásában. A fúrófej helyzetét a benne elhelyezett jeladó segítségével felülről követni lehet. 2. Szükség szerinti bővítő eljárás A fúrófej átérése után ha szükséges akkor azt kicserélik a szükség szerinti bővítő fejre. Ha szükséges a bővítést több lépcsőben lehet elvégezni. 3. Behúzó eljárás Az utolsó bővítő eljárással egy forgócsap közbeiktatásával a behúzni kívánt csövet, csöveket felerősítik, majd áthúzzák a bővített furaton. A behúzás során a cső a furat legfelső pozíciójába kerül. A zagyból a víz idővel eltávozik, a megmaradt anyag a furatot a cső körül teljesen kitölti. Utólagos süllyedés nincs! A csövet utólagosan ki húzi nem lehet. 44 Füzér Ferenc, MAX-TEL7 Kft. 22

23 Irányított fúrás zagyos technológiával Fúrófejek zagyos technológiához 45 Irányított fúrás zagyos technológiával 46 Füzér Ferenc, MAX-TEL7 Kft. 23

24 Fúrások tervezése, dokumentálása Helyszínrajz és metszet előállítása Szakági térképek Szakági nyilvántartási adatok Vezeték adatok Geodéziai adatok Mélységi adatok Közműtulajdonosok előírásai Védőtávolságok Irányított fúrás zagyos technológiával Egyéb előírások, kikötések Fúrási helyszín kiválasztása, helyigény alapján Fúrás geometriája Indító és fogadó oldal kijelölése 47 Füzér Ferenc, MAX-TEL7 Kft. Irányított fúrás dokumentálása Fúrások dokumentálása a helyszínrajzon Táncsics M. utca keresztezése a 17. számnál 48 Füzér Ferenc, MAX-TEL7 Kft. 24

25 Irányított fúrás dokumentálása Fúrások dokumentálása helyszínrajzon 49 Füzér Ferenc, MAX-TEL7 Kft. Irányított fúrás dokumentálása Fúrások dokumentálása a metszeti rajzon 50 Füzér Ferenc, MAX-TEL7 Kft. 25

26 Irányított fúrás dokumentálása Fúrások dokumentálása a műszaki leírásban A keresztezett műtárgy pontos megnevezésével, a fúrás helyének megjelölésével: címe, hektométer, km, folyam km, keresztezés szögével. A fúrási technológia megadásával: irányított zagyos, pneumatikus, sajtolás. A haszoncső(csövek) mérete, helyzete, végei pallér mérettel vagy X, Y koordináta megadásával. Indító és fogadó gödör megjelöléssel, azok elhelyezkedése méretezéssel. ENGEDÉLYEZÉSE: műtárgy adatainak beszerzése, tulajdonosi hozzájárulás MÁV-nál fizetős, hírközlési kábelek egyeztetése vasútnál, műszaki engedélyeztetés, szakhatósági engedélyterv Az engedélyező iratban leírtakat be kell tartani, szakfelügyelet, 1 pld. engedélyes terv a helyszínen, stb. A létesítmény elkészülte után a tényleges kivitellel megegyező megvalósulási tervet 3 pld.-ban a MÁV illetékes hatóságához. Ezen tervnek a tényleges kivitellel megegyezés tényét a Felelős Műszaki Vezetőnek vagy az építésvezetőnek aláírásával és cégbélyegzővel ellátottan kell igazolnia. 51 Füzér Ferenc, MAX-TEL7 Kft. Irányított fúrás vizes technológiával Fúrási dokumentáció jegyzőkönyve, okirat 52 Füzér Ferenc, MAX-TEL7 Kft. 26

27 Irányított fúrás zagyos technológiával Fúrási dokumentáció jegyzőkönyve, pontvázlat, okirat 53 Füzér Ferenc, MAX-TEL7 Kft. Kilométer számozás 54 Füzér Ferenc, MAX-TEL7 Kft. 27

28 Földalatti hálózatok tervezése, közutak 55 Füzér Ferenc, MAX-TEL7 Kft. Földalatti hálózatok tervezése, vasutak 56 Füzér Ferenc, MAX-TEL7 Kft. 28

29 Földalatti hálózatok tervezése, vasutak Hektométer kő 57 Füzér Ferenc, MAX-TEL7 Kft. Földalatti hálózatok tervezése, vasutak 58 29

30 Földalatti hálózatok tervezése, vasutak 59 Füzér Ferenc, MAX-TEL7 Kft. FÖLDALATTI HÁLÓZATOK TERVEZÉSE Vasutak keresztezése 60 Füzér Ferenc, MAX-TEL7 Kft. 30

31 Földalatti hálózatok tervezése, vízfolyások 61 Füzér Ferenc, MAX-TEL7 Kft. Földalatti hálózatok tervezése, vízfolyások 62 Füzér Ferenc, MAX-TEL7 Kft. 31

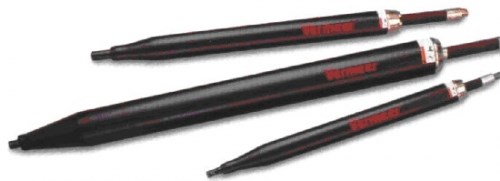

32 Irányított fúrás pneumatikus technológiával 63 Irányított fúrás pneumatikus technológiával rakétázás Feltételei: - engedélyezze a hatóság -a technológia alkalmazható legyen a talajrezgés miatt -a talaj összetétele tegye lehetővé a technológia alkalmazását (laza, homokos, kőzetes, szikla talajoknál nem alkalmazható) -a fúrógép technikai paraméterei legyenek megfelelőek a kialakításhoz -fúrás hosszúsága max méter -a fúrás térbeli elhelyezkedése csak egyenesen vezethető, irányban állítható -A fúrás átmérője a rakéta fej függő mm -legyen elegendő hely a fúrófej (rakéta) elhelyezésére (1,0 2,5 m) -esetleg a fúrást a tényleges keresztezéstől odébb lehet kivitelezni -a közművek elhelyezkedése tegye lehetővé a fúrást -a keresztezés tervezés alapja a közmű szakági nyilvántartási térképek -védőtávolságok betartása -földradar használata A technológia előnyei: - nagy pontossággal és biztonsággal kivitelezhető - kíméli a környezetet (nincs zagy) - tömöríti a talajt 64 Füzér Ferenc, MAX-TEL7 Kft. 32

33 Irányított fúrás pneumatikus technológiával 65 Irányított fúrás pneumatikus technológiával 66 Füzér Ferenc, MAX-TEL7 Kft. 33

34 Irányított fúrás sajtolással 67 Füzér Ferenc, MAX-TEL7 Kft. Irányított fúrás sajtolással Feltételei: - engedélyezze a hatóság -a technológia alkalmazható legyen a talajrezgés miatt -a talaj összetétele tegye lehetővé a technológia alkalmazását (kőzetes, sziklás talajoknál nem alkalmazható) -legyen elegendő hely a fúrás indítására (dúcolt munkagödör, 2-4 m hosszú) -esetleg a fúrást a tényleges keresztezéstől odébb lehet kivitelezni -a fúrógép technikai paraméterei legyenek megfelelőek a kialakításhoz - Alkalmazott acélcső átmérő ( mm) - fúrás hosszúsága max méter - a fúrás térbeli elhelyezkedése csak egyenesen vezethető, irányban állítható -a közművek elhelyezkedése tegye lehetővé a fúrást -a keresztezés tervezés alapja a közmű szakági nyilvántartási térképek -védőtávolságok betartása -földradar használata A technológia előnyei: - nagy pontossággal és biztonsággal kivitelezhető - kíméli a környezetet (nincs zagy, nincs rezgés) - A talaj állapotát nem befolyásolja 68 Füzér Ferenc, MAX-TEL7 Kft. 34

35 Irányított fúrás sajtolással Hidraulikus toló Spirál varatú acélcső Földkinyerő csigafúró Fúró forgató motor Szintezhető állvány (csúszka) Kitámasztás 69 Füzér Ferenc, MAX-TEL7 Kft. Irányított fúrás sajtolással 70 Füzér Ferenc, MAX-TEL7 Kft. 35

36 1.3. természetes tereptárgyak és műtárgyak keresztezése nyíltárkos keresztezések Településeken belül, várokokban ha a kezelője megengedi, akkor az utakat nyíltárkos átvágással is lehet keresztezni. A keresztezés feltétele, hogy a gépjármű forgalmat fenn kell tartani. Ideiglenes forgalomtechnikai terv!! Az adott körülmények határozzák meg a védelem módját, melyeket a tervező ad meg. A keresztezésekben az alépítményi csöveket védelemmel kell ellátni, mely lehet KPE, KG-PVC, acél cső, betonágyazat, vasbeton védelem. A vasbeton védelem akkor éri el a védelmet, ha meg nem mozgatott talajra támaszkodik fel legalább cm-es padkára. A védelem hosszát úgy kell kialakítani, hogy az az út szegélyén legalább 50 cm-el túlérjen. 71 Füzér Ferenc, MAX-TEL7 Kft természetes tereptárgyak és műtárgyak keresztezése átvezetések Olyan helyen, ahol nincs mód a fúrásra, átvezetéssel is lehet keresztezni a vízfolyást. 72 Füzér Ferenc, MAX-TEL7 Kft. 36

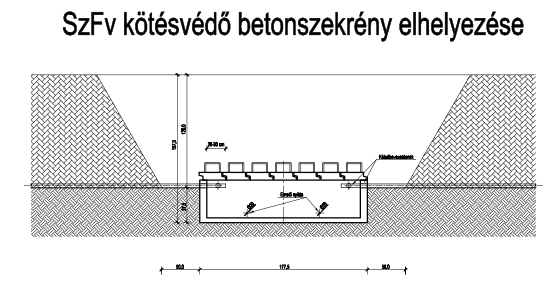

37 Építés előkészítő munkák (technológiák) A Külterületen a kábelek behúzására és kötéseinek vagy üzemi tartalékainak elhelyezésére kötésvédő szekrényeket kell elhelyezni. A szekrények lehetnek SzFv vagy polikarbonát anyagú. Belterületen a kábel bejuttatására, szerelésére és kötésszerelvényeinek elhelyezésére a csőszakaszokra megszakítókat kell elhelyezni. A megszakítókat a környezeti terhelés szerint kell kialakítani (pl: kémiai ártalmak, súly terhelések), burkolatlan területen a keret köré szabvány méretű betongallért kell elhelyezni. A megépült összefüggő alépítmények veszélyes légterűek lehetnek, melyeket víztől, gáztól védeni kell, ezért helyenként a csöveket tömíteni a megszakítókban és épületekben. bevezetések. A kivitelezéseket az engedélyezett tervek alapján kell elkészíteni. A megszakítók helyét a terv szerint kell kijelölni vagy geodétával kitűzetni. A szekrények helyét geodéziailag be kell mérni, külterületen markert kell föléje elhelyezni megszakítók-, és kötésvédők építése külterületen SzFv kötésvédő polikarbonát szekrények belterületen 73 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.4. megszakítók-, és kötésvédők építése külterületen SzFv kötésvédő 74 Füzér Ferenc, MAX-TEL7 Kft. 37

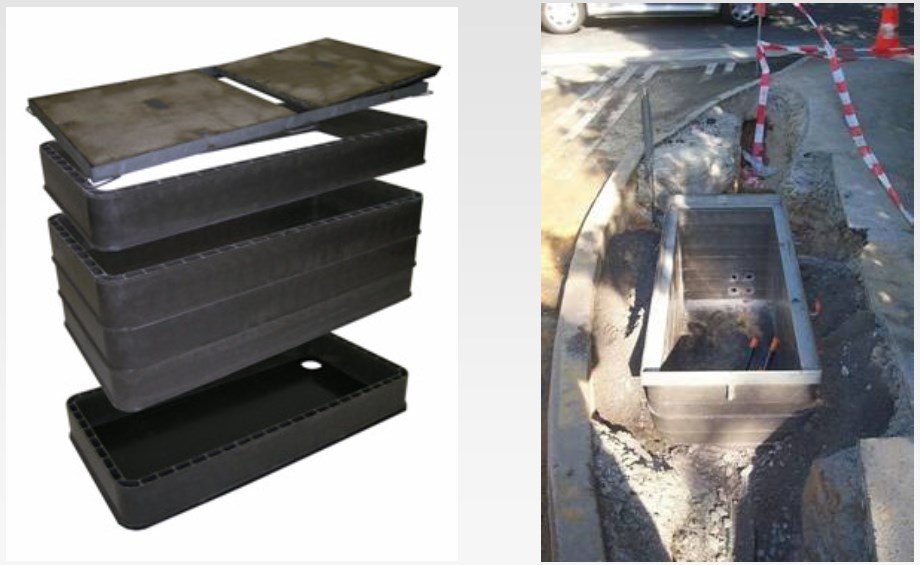

38 Építés előkészítő munkák (technológiák) 1.4. megszakítók-, és kötésvédők építése külterületen polikarbonát szekrények 75 Füzér Ferenc, MAX-TEL7 Kft. A belterületi megszakító létesítményeket általában járdában, zöldterületben és csak nagyon ritkán helyezzük el úttestbe. A járdában és zöldterületben épülő szekrények fedelei max. 16 t teherbírásúak, az úttestiek akár t teherbírást is elviselnek, de ebben az esetben az oldalfal vastagabb és vasalással ellátott. A fedelekben a gázérzékelő nyílásban céglogó is szükséges. A díszburkolatú járdákban tálcás rendszerű fedeleket kell tervezni a kő vastagságának megfelelően. Ebben célszerű ha a kiemelő fül a sarokban helyezkedik el. Az 1,0 méternél mélyebb szekrényekbe vaslétrát kell rendszeresíteni. Minden megszakítót veszélyes légterűnek kell kezelni mindaddig amig az ellenkezőjéről meg nem győződtünk. A megszakítókban végzett munka ideje alatt folyamatos gázmérést kell végezni. Ha szükséges szellőztetni kell megszakítók-, és kötésvédők építése belterületen előre gyártott szekrények beton anyagúak polikarbonát anyagúak helyszíni monolit betonból épülő szekrények kis szekrények BK normál nagy szekrények BN nagy kettős szekrények BN2r, BN2h úttesti terhelésűek Sz típusúak Sz1, Sz2, Sz kábelaknák helyszíni monolit betonból normál akna A1, A2, A3, A4, A5 aknák járdai és úttesti terheléssel 76 Füzér Ferenc, MAX-TEL7 Kft. 38

39 1.4. megszakítók-, és kötésvédők építése belterületen előre gyártott szekrények beton anyagúak BK1 77 Füzér Ferenc, MAX-TEL7 Kft megszakítók-, és kötésvédők építése belterületen előre gyártott szekrények beton anyagúak BN1 78 Füzér Ferenc, MAX-TEL7 Kft. 39

40 1.4. megszakítók-, és kötésvédők építése belterületen előre gyártott szekrények beton anyagúak BN2r 79 Füzér Ferenc, MAX-TEL7 Kft megszakítók-, és kötésvédők építése belterületen előre gyártott szekrények polikarbonát anyagúak 80 Füzér Ferenc, MAX-TEL7 Kft. 40

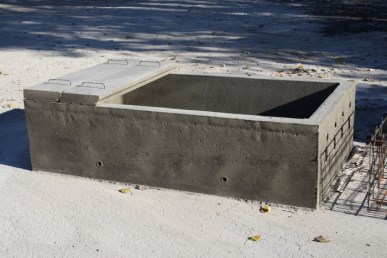

41 1.4. megszakítók-, és kötésvédők építése belterületen helyszíni monolit betonból épülő szekrények kis szekrények BK normál nagy szekrények BN nagy kettős szekrények BN2r, BN2h A szekrények anyaga monolit beton, melyet vagy a helyszínen kell előállítani, vagy előkevert készbetonként kell a helyszínre szállítani. Betonszabvány: MSZ Oldalfal beton minősége: C 12/15-24/F1 vagy F2 (F1 földnedves, F2 kevéssé képlékeny) Gallér minősége: C 16/20-24/F2 81 Füzér Ferenc, MAX-TEL7 Kft. Típus Jele Alapterület Mélys ég Kiásá s Elvit el [m*m] [m] [m³] [m³] Belméret C8/10-24/F1 Beton C12/15-24/F2 C16/20-24/F3 Keret gázérzék. Fedél norm Kis sekély BK1 0,95x0,65 0,665 0,41 0,47 0,75x0,45x0,565-0,26 - kicsi 1 - Kis mély BK1 0,95x0,65 1,165 0,75 0,87 0,75x0,45x1,065-0,47 - kicsi 1 - Nagy sekély BN1 1,10x0.95 0,665 0,70 0,80 0,90x0,75x0,565-0,38 - Nagy mély BN1 1,10x0,95 1,165 1,22 1,40 0,90x0,75x1,065-0,60 - Nagy mély úttesti BN1U 1,30x1,15 1,265 1,95 2,55 0,90x0,75x1, ,25 Nagy kettős rövid BN2R 1,925x1,20 1,215 2,81 3,23 1,625x0,90x1,065-1,52 - Nagy kettős hosszú Nagy kettős rövid úttesti BN2H 2,225x1,05 1,215 2,83 3,26 1,925x0,75x1,065-1,55 - BN2R U 2,025x1,30 1,265 3,33 4,49 1,625x0,90x1, ,25 Sz1 SZ1 1,70x1,45 1,500 3,70 4,22 1,40x1,15x1,00 0,16-2,04 Sz2 SZ2 2,20x1,45 1,500 4,62 5,26 1,90x1,15x1,00 0,20-2,38 norm ál norm ál norm ál kettős rövid kettős hossz kettős rövid norm ál kettős rövid NTB* NTB* NTB Füzér Ferenc, MAX-TEL7 Kft. 41

42 83 Füzér Ferenc, MAX-TEL7 Kft megszakítók-, és kötésvédők építése belterületen helyszíni monolit betonból épülő szekrények úttesti terhelésűek 84 Füzér Ferenc, MAX-TEL7 Kft. 42

43 1.4. megszakítók-, és kötésvédők építése belterületen helyszíni monolit betonból épülő szekrények Sz típusúak Sz1, Sz2, Sz3 85 Füzér Ferenc, MAX-TEL7 Kft. 86 Füzér Ferenc, MAX-TEL7 Kft. 43

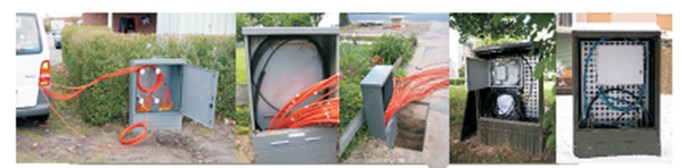

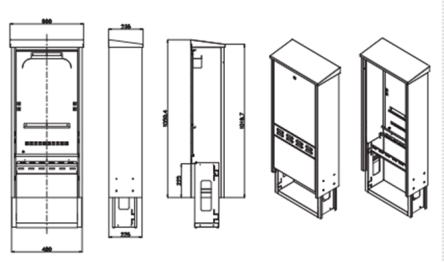

44 1.4. megszakítók-, és kötésvédők építése belterületen Új kábelaknákat már csak akkor építünk, ha valahol kiváltások miatt szükségessé válnak. Alapvetően 6 csőnyílás felett épültek, ha nagyegységű ólom/réz vagy Qv kábelek épültek be a csőhálózatba. A legnagyobb aknák az A5 jelűek, vagy valamilyen bevezető aknák. A bebúvó nyílásuk ig szögletes régi postai fedlap, a belvárosban még megtalálhatók től kerek bebúvó nyílás és kerek keret/fedél. Amennyiben meg kellett magasítani a bebúvó nyílást akkor nagy szekrény méretű a bebúvó, nagy szekrény kerettel és fedéllel kábelaknák helyszíni monolit betonból normál akna A1, A2, A3, A4, A5 aknák járdai és úttesti terheléssel 87 Füzér Ferenc, MAX-TEL7 Kft kültéri kabinetek telepítése A kabineteket kétféle verzióban lehet telepíteni, aktív elemekkel és nem aktív elemekkel. Az elsőbe szükséges 0,4 kv tápáram mely az aktív eszközöket táplálja esetleg a klíma részére. A tápáram ellátást erősáramú jogosultsággal rendelkező tervezővel kell megterveztetni, a kabinetet életvédelmi földeléssel kell ellátni. A kabineteket úgy kell elhelyezni, hogy a gyalogos forgalmat ne akadályozzák, általában megszakító mellé kerül telepítésre. 88 Füzér Ferenc, MAX-TEL7 Kft. 44

45 Építés előkészítő munkák (technológiák) Az alépítményi csövek sok esetben épületekben végződnek, hogy a kábelek elérjék az előfizetőket. A bevezetések igen kényes pontjai a hálózatoknak. A szigetelt falak áttörése és helyreállítása igen gondos és szakszerű munkát igényel. Minden esetben a tulajdonos vagy a kezelő utasításai szerint kell eljárni. Az elvégzett munkáról nyilatkozatot kell kérni, mely a megfelelően elvégzett munka igazolása. Természetesen ez nem mentesítés a jótállás alól, mert ez az a kategória ami mindig bizonyítható bevezetések-, és felvezetések szigetelt falak esetén nem szigetelt falak esetén felvezetések 89 Füzér Ferenc, MAX-TEL7 Kft. 90 Füzér Ferenc, MAX-TEL7 Kft. 45

46 Építés előkészítő munkák (technológiák) felvezetések 91 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) A meglévő mm belső átmérőjű csövekbe az optikai kábelek részére béléscsöveket kell elhelyezni. A béléscsövek a kábel típusától függően lehet minicső és LPE cső egyaránt. A béléscső behúzás folyamata a kábelbehúzáséval részben azonos. A béléscsöveket a darabszámtól függően, külön színazonosítóval ellátva egyszerre kell a csőbe bejuttatni.. Különös gondossággal kell eljárni, ha a csőben kábel is található. A béléscsövek végei LPE cső esetén 20 cm-el érjen be a megszakító légterébe. Minicső esetén a csöveket szabvány toldó segítségével folyamatossá kell tenni és nyomáspróbázni is kell. A csövekbe vagy a béléscsövekbe a kábelek bejuttatása különböző módszerekkel történhet béléscsövezések-, és kábelbejuttatások béléscsövezések LPE cső behúzások LPE25, LPE Minicső bejuttatások minicső kábel behúzások kábelbejuttatások külterületen hagyományos optikai kábelek beáramoltatás folyadékkal beáramoltatás levegővel befújás mini optikai kábelek befújása kábelbejuttatások belterületen hagyományos optikai kábel kézi behúzása hagyományos optikai kábel befújása minikábel behúzások minikábel befújások 92 Füzér Ferenc, MAX-TEL7 Kft. 46

47 Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások béléscsövezések LPE cső behúzások LPE25, LPE32 93 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások béléscsövezések Minicső bejuttatások 94 Füzér Ferenc, MAX-TEL7 Kft. 47

48 Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások béléscsövezések minicső kábel behúzások 95 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások külterületen hagyományos optikai kábelek beáramoltatás folyadékkal A hagyományos gerinc irányú (felhordó hálózatok) optikai kábelek beépítése legtöbb esetben ezzel a technológiával történik egy speciális szerkezet segítségével. A behúzás kelléke még a nagy mennyiségű víz, mely a kábelbejuttató közeg. A beadás helyén vendégcsővel csatlakoztatják a beadó szerkezetet, melyre csatlakozik a tartályból a víz, majd a kábelátmérőnek megfelelő szelence segítségével bevezetik a kábelt. A kezdeti időben gumihengere lettek csatlakoztatva a kábel elé. De ma már ez nem szükséges a kábelköpeny kialakítása miatt. Az érkezésnél szintén vendégcső van csatlakoztatva, melynek segítségével a kiáramló víz elvezethető. A szakasz hosszakat általában felezik vagy harmadolják a kábel bejuttatásnál. 96 Füzér Ferenc, MAX-TEL7 Kft. 48

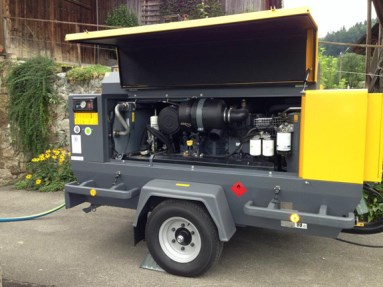

49 Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások külterületen hagyományos optikai kábelek beáramoltatás levegővel 97 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások külterületen hagyományos optikai kábelek befújás A kábelbefújás elve A kábel bejuttatását egy dugattyú nagy nyomású levegővel való fújásával lehet elérni. A dugattyú tolását egy rugalmas légoszlop fejti ki, így az erőhatás rugalmas és egyenletes. Az átfújás 0,3 0,5 bar nyomásról indul, és a behúzási sebességtől függően a nyomás a behúzás során nő. A befújás során max. 8 bar nyomás alkalmazható. A dugattyúhoz hozzáerősített kábel így kerül behúzásra. A kábelre kifejtett húzóerő a cső belső átmérője és a kábel külső átmérője közötti viszonytól, illetve az alkalmazott nyomásértéktől függ. Fontos tény, hogy a készüléknél használható max. húzó erő jóval alacsonyabb a fényvezető kábelekre megengedett értéknél, ezért túlhúzás nem léphet 98 Füzér Ferenc, MAX-TEL7 Kft. 49

50 Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások külterületen mini optikai kábelek befújása 99 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások belterületen hagyományos optikai kábel kézi behúzása 100 Füzér Ferenc, MAX-TEL7 Kft. 50

51 101 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások belterületen hagyományos optikai kábel befújása 102 Füzér Ferenc, MAX-TEL7 Kft. 51

52 Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások belterületen hagyományos optikai kábel kézi behúzása minikábel behúzások Van olyan minicső, melyben perlonzsineg kerül bele gyárilag. Ezzel az optikai minikábel behúzható. Ma már van olyan technológia is, melynél a csőbe az előre rendelt kábelt elhelyezik. 103 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.7. béléscsövezések-, és kábelbejuttatások kábelbejuttatások belterületen hagyományos optikai kábel kézi behúzása minikábel befújások 104 Füzér Ferenc, MAX-TEL7 Kft. 52

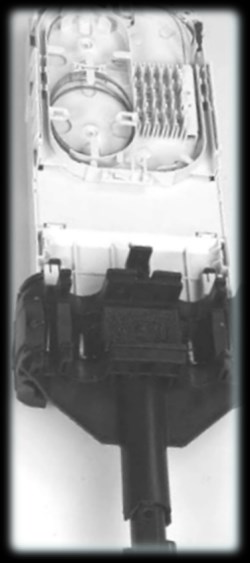

53 Építés előkészítő munkák (technológiák) 1.8. házhálózatok 105 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.9. kábelszerelések-, és mérések 106 Füzér Ferenc, MAX-TEL7 Kft. 53

54 Építés előkészítő munkák (technológiák) 1.9. kábelszerelések-, és mérések 107 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) 1.9. kábelszerelések-, és mérések 108 Füzér Ferenc, MAX-TEL7 Kft. 54

55 Építés előkészítő munkák (technológiák) 1.9. kábelszerelések-, és mérések 109 Füzér Ferenc, MAX-TEL7 Kft. Optikai kábelhálózatok mérése Egy kiépített optikai összeköttetés két végpontja vagy bármely tetszőleges végpontjai között a teljesítmény csökkenést az időtartományban működő optikai visszaszórásmérő eszközzel az OTDR (Optical Time Domain Reflectométer) segítségével mérhetjük meg. A csillapítási tényező a szálba belépő és kilépő teljesítmény viszonyából határozható meg. Az OTDR mérőkészüléket az alábbi célokra lehet felhasználni: -Fényvezető szálak hibáinak mérésére és a hibahely távolságainak meghatározásához, - a fényvezető kábelek fajlagos csillapításának mérésére, - az összeköttetési pontoknál fellépő csatlakoztatási csillapítás és reflexió mérésére. -A műszer előnye, hogy a mérés egy oldalról elvégezhető és az eredmények számítógépen kiértékelhetők. 110 Füzér Ferenc, MAX-TEL7 Kft. 55

56 111 Füzér Ferenc, MAX-TEL7 Kft. Építés előkészítő munkák (technológiák) alépítmény hálózatok bővítése A hálózatokat az előfizetői igények lefedéséhez szükség szerint tovább kell építeni, meg kell bővíteni. Áltában a már meglévő építési technológia kerül felhasználásra. GPON hálózat esetén a bővítés történhet korszerű minicsöves bővítésekkel is. 112 Füzér Ferenc, MAX-TEL7 Kft. 56

57 Építés előkészítő munkák (technológiák) alépítmény-, és kábel hálózatok biztonságba helyezése, kiváltása A már meglévő hálózatokat a különböző infrastruktúrális fejlesztéseknél biztonságba kell helyezni, vagy ki kell válltani. A helyszín ismeretében a szükség szerinti megoldást kell választani. Legtöbb esetben ennek költségét az2003. évi C tv. eht. szerint annak kell viselnie akinek érdekében felmerül a munkavégzés. Minden esetben a hírközlési szolgáltatóval kell egyeztetni. Legtöbb esetben a munka megrendelője nem a hírközlési szolgáltató (KK, MVK, stb), viszont a tervező a hírközlési szolgáltató érdekeit képviseli a megrendelője felé. Nem minden esetben szükséges építési engedélyt kérni. 113 Füzér Ferenc, MAX-TEL7 Kft. 2. Bontási technológiák 2.1. alépítmény csőhálózati bontási technológiák betoncsöves hálózatok bontása műanyagcsöves hálózatok bontása keresztezések bontása 2.2. megszakítók bontása külterületi kötésvédők bontása belterületi szekrények bontása belterületi aknák bontása 2.3. kábelbontások külterületi kábel bontások belterületi kábel bontások 2.4. bevezetések bontása 2.5. házhálózatok bontása évi LIII. Törvény a környezet védelméről Célja Az ember és környezete harmonikus kapcsolatának kialakítása A környezet elemeinek és folyamatainak védelme A fenntartható fejlődés biztosítása Megfelelő keretet teremt az egészség mint alkotmányos jog érvényesítésére 114 Füzér Ferenc, MAX-TEL7 Kft. 57

58 2. Bontási technológiák 2.1. alépítmény csőhálózati bontási technológiák betoncsöves hálózatok bontása műanyagcsöves hálózatok bontása keresztezések bontása A környezetvédelmi törvény, a helyi szabályozások szerint a felhagyott hálózatokat el kell bontani. Legtöbb esetben a kiváltások szükséges velejárója. 115 Füzér Ferenc, MAX-TEL7 Kft. 2. Bontási technológiák 2.2. megszakítók bontása külterületi kötésvédők bontása belterületi szekrények bontása belterületi aknák bontása A környezetvédelmi törvény, a helyi szabályozások szerint a felhagyott hálózatokat el kell bontani. Legtöbb esetben a kiváltások szükséges velejárója. 116 Füzér Ferenc, MAX-TEL7 Kft. 58

59 2. Bontási technológiák 2.3. kábelbontások külterületi kábel bontások belterületi kábel bontások Szükség szerint, esetleges technológia váltáskor, rekonstrukciók esetében a kábeleket ki kell húzni, hogy helyükre az újak kerülhessenek. A környezetvédelmi törvény szerint kell eljárni. 117 Füzér Ferenc, MAX-TEL7 Kft. 2. Bontási technológiák 2.4. bevezetések bontása 2.5. házhálózatok bontása Minden esetben az épület tulajdonosa vagy kezelője hozzájárulása szerint kell eljárni. 118 Füzér Ferenc, MAX-TEL7 Kft. 59

60 Hálózatok mérése, dokumentálása, minőségi előírások Elektronikus hírközlési nyomvonalas hálózatok geodéziai mérése, minőségügyi követelmények A megépült hálózatokat nyíltárkosan geodéziailag be kell mérni. A mérések alapja a 3/1979 (Ép. Ért. 24.) ÉV utasítás. 324/2013. (VIII.29.) Korm. Rendelete az egységes elektronikus közműnyilvántartásról E- közmű rendelet Minőségi követelmények alapja a 3/2003. (I. 25.) BMN-GKM-KvVM együttes rendelet, mely szerint az építési termékek műszaki követelményeinek, megfelelősség igazolásának, valamint forgalomba hozatalának és felhasználásának részletes szabályairól szóló törvény szerint: forgalomba hozni (továbbforgalmazni) vagy beépíteni csak megfelelősség igazolással rendelkező, építési célra alkalmas építési terméket szabad. A 275/2013. (VII. 16.) Korm. Rendelet az építési termék építménybe történő betervezésének és beépítésének, ennek során a teljesítmény igazolásának részletes szabályairól rendelkezik az építési tevékenység megvalósításához szükséges tervek készítése során az építési termék építménybe történő betervezésére, az építésügyi és építésfelügyeleti hatósági eljárásokra és ellenőrzésre, az építőipari kivitelezési tevékenység végzése során az építménybe történő beépítésre, az építési termékek teljesítményértékelését végző és a teljesítményállandóságot ellenőrző, műszaki értékelő szervezetek eljárására kell alkalmazni. MMT alkalmazása (Minősítési és Mintavételi Terv) szerinti eljárások, TU leírások 119 Füzér Ferenc, MAX-TEL7 Kft. Hálózatok mérése, dokumentálása, minőségi előírások 120 Füzér Ferenc, MAX-TEL7 Kft. 60

61 SSP technológia Moduláris microkábel 1x12..6x12 hajlítási sugár 120 mm hordozóprofil Hordozó és kábel egyesítése a helyszínen 121 Füzér Ferenc, MAX-TEL7 Kft. SSP technológia Kábelhúzás a profilban Hordozóprofil felerősítés köztes oszlopon 122 Füzér Ferenc, MAX-TEL7 Kft. 61

62 SSP technológia 123 Füzér Ferenc, MAX-TEL7 Kft. SSP technológia FTTH Optikai hálózatok építése, földfeletti kialakítással GPON +P2P elvi séma 124 Füzér Ferenc, MAX-TEL7 Kft. 62

63 SSP technológia 125 Füzér Ferenc, MAX-TEL7 Kft. Hálózatépítési technológia Földfeletti családiházas terület A családi házas területen elektromos oszlopsoron: - figyelembe kell venni a tulajdonos elvárásait - lehet-e előfizetői kábel az oszlopközben (minden oszlopon szerelvény) - Szerelhető-e elosztó szerelvény az oszlopra (technológia, Fujikura) - mi lesz a megszűnő rezes hálózat sorsa 126 Füzér Ferenc, MAX-TEL7 Kft. 63

64 Hálózatépítési technológia Földalatti családiházas terület A családi házas területen földalatti ellátás esetén: - a közterületi nyomvonal hossza ne lépje túl a 75,0 métert, - ne legyen benne 180 -nál nagyobb iránytörés 127 Füzér Ferenc, MAX-TEL7 Kft. Köszönöm a figyelmet! maxtel7.kft@upcmail.hu Tel./fax: 06/ Füzér Ferenc, MAX-TEL7 Kft. 64
