Eduard IMHOF ( ) Térkép p fogalma. Günther HAKE ( ) IMHOF - HAKE ALAPISMERETEK. modellje. ldfelszín vagy valamely kicsinyített

Átírás

1 TÉRKÉPÉSZETI ALAPISMERETEK Mucsi Zoltán A térkt Té p fogalma Eduard IMHOF ( ) Imhof német kartográfus Hake - német kartográfus Tudomány A térk a földfelsz ldfelszín vagy valamely részletének kicsinyített tett, egyszer sített tett, tartalmilag kiegész szített és magyarázott alaprajzi képe. pe. Günther HAKE ( ) A A térkt p a térbeli t vonatkozások mértékhez kötötttt és rendezett modellje. IMHOF - HAKE Összehasonlítás: s: Két lényeges eltérés: 1. Méretarány helyett mértékhez kötöttk tt kifejezés használata. Az egyetlen mértékhez kötött meghatározást az általános geometria meghatározottság definíciója váltja fel. 1

2 IMHOF - HAKE 2. Egyszer sített kifejezés helyett a rendezett kifejezést használja. Generalizálás Összetett egyszer sítési folyamat Lényege: a tékészítés során a kicsinyítés mértékét l és a té rendeltetését l függ en ez egyes felszíni elemek elmaradnak, összevonódnak, mások kiemelve, hangsúlyozva kerülnek ábrázolásra. DEFINÍCIÓ 1. A FöldF ldön, másm égitesten, vagy a világ rben találhat lható természeti és s társadalmi t jelleg tárgyak, jelenségek vagy folyamatok méretarm retarány szerinti kicsinyített, generalizált, lt, magyarázó ábrázolása síkban. Kicsinyítés s mértm rtéke a méretarány. DEFINÍCIÓ 2. A Föld F felszínér l l arányos kicsinyítésben sben készk szült felüln lnézeti rajz, a felszín ábrázolására használják. Földfelszín ábrázolása bonyolult: gömbfelület síkba vetítését jelenti, melynek során az egyes pontok egymástól mért távolságának, irányának, a felszín területének arányos kisebbítését kellene elvégezni, ami egyszerre nem lehetséges. Tékészítés s torzítással jár: j különböz módszerekkel csökkentik a torzítást. Ezek a tévetületek, melyek távolságtartó, szögtart gtartó,, területtart lettartó vetületek lehetnek. Az alapvetület helyzetét l függ en lehet poláris ris, egyenlít i és ferdevetület let. A gömbnek tekintett földfelszín felületre vetítése: sík-,, henger-,, kúp-k és soklapvetületek letek Téek csoportosítása Téek osztályozása 1. TÉRKÉPEK 2. TÉRKÉPSZER ÁBRÁZOLÁSOK Leggyakrabban használt osztályozási módok 1. Tartalom: - Általános - tematikus 2. Méretarány szerint - Földmérési - Topográfiai - földrajzi 3. Készítés módja - Felmérési - Levezetett 2

3 Téek osztályoz lyozása tartalom szerint Tartalom: A. Általános: közvetlenül a földfelszín, a domborzat, a felszínen található természetes és mesterséges részletek ábrázolása. A földrajzi táj minden lényeges elemét tartalmazza. B. Tematikus: természeti és társadalmi környezet nem tájrajzi elemeit, jelenségeit, s azok mennyiségi és min ségi jellemz it ábrázolja (pl. népesség földrajzi eloszlása). Téek osztályoz lyozása méretarány szerint Méretarány A. FöldmF ldmérési: m=1:500 és s 1: között. Rajtuk minden lemérhet, az alakzatok alaprajzukkal és jól kivehet en jelennek meg. B. Topográfiai fiai: m=1: és s 1: között. A terepfelszín h képét adja, a tereptárgyak helyzete megfelel a valóságnak, egy részüknek intézményes jele van. C. FöldrajziF ldrajzi: m kisebb nél. Rajta minden intézményes jelekkel szerepel. Téek osztályoz lyozása - elkész szítés s szerint Elkész szítés s módjam A. Felmérési közvetlenül az ábrázolandó területr l származó adatok alapján készül. B. Levezetett több felmérési té felhasználásával, azok tartalmának összevont másolásával készül. Tészer ábrázolás Tészer ábrázolás: Amennyiben a földfelszín valamely felülnézeti ábrázolásakor a té ismérvei közül egy is hiányzik, akkor tészer ábrázolásról beszélünk. tévázlat madárt rtávlati és m holdképek, Légifelvétel, rfelvétel, térhatású (anaglif)) térkt ek, metszetek, tömbszelvt mbszelvények, dombortérk., Földgömb, éggömb, bolygógl glóbusz. holdfelvétel Balaton - m holdfelvételr l holdakról készített fotó. A Földet vagy egyéb égitesteket ábrázol. A Alkalmazási területe változatás: téészet, mez gazdaság, geológia, erdészet, vidékfejlesztés, katonai hírszerzés. Földet ábrázoló els holdfelvétel: április 1-jén készült a Tiros- 1 meteorológiai m holdról. Hold túlsó felét el ször a Luna-3 szovjet rszonda fotózta le (1959. okt. 6). Amerikai Egyesült Államok 1972-ben indította el a Landsat-programot, célja a Föld teljes feltéezése. A felvételek többféle hullámhossztartományban készülnek, egy részük a látható tartományba esik. A m holdakról a domborzatot is lehet téezni radar technikával. holdfelvételek felbontása, részletessége változó. Teljes Földr l: 1 km felbontású kép. Kisebb területekr l 10 cm élesség adatok is nyerhet k. 3

4 Té p részeir 1. TérkT lap 2. TérkT tükör 3. Kivágat 4. TérkT keret 5. Cím, C szelvénysz nyszám 6. Méretarány,, aránym nymérték 7 Jelmagyarázat 8. Fokhálózat vagy keres hálózat 9. Északjel 10. Áttekint té 11. Kolofon 1. TérkT lap A térkt p teljes területe 2. TérkT tükör 3. Kivágat A té térajzzal, ill. nem tées részeivel - jelmagyarázat, egyéb szöveges információk - fedett része. A tétükörnek a ténylegesent térajzzal kitölt ltött tt része(i). r 4. TérkT keret A tétükör r határvonala, amely egy, kett vagy több t vonalból állhat. Több T vonal esetén n a külsk ls és s bels keretvonal közöttik rész a keretmez,, amely tartalmazhatja pl. a keres hálózat és s a fokhálózat megírásait, ill. egyéb b informáci ciókat (pl. utak kivezet irányai, stb). 6. Méretarány,, aránym nymérték A méretarány a té hossztartó vonalain mértm távolságnak és s a valóságban vízszintesre v redukált hossznak az aránya nya. Általánosabban: A A méretarm retarány azt mutatja, hogy a téen egységnyi gnyi hosszúság g (rendszerint 1 cm) a valóságban hány h centiméternek ternek felel meg. A méretarány a téeknek a legfontosabb, mindig feltüntetend ntetend adata és s jellemz je. je. (Klinghammer - Papp-Váry : Földünk tükre a té. p.105) 4

5 méretarány A té a földfelszín egy részének arányos kisebbítésben készült felülnézeti rajza. méretarány = kicsinyítés s mértm rtéke Megmutatja: a téen egységnyinek ábrázolt távolság a valóságban mekkora. Méretaránnyal egyes esetekben nehézkes a számolás: segít az aránym nymérték. Az aránym nymérték vagy "lépt pték" a térkt méretarányában készk szült vonalas mértm rték segíts tségével direkt távolságok olvashatók k le Aránym nymérték tizedes aránymérték tizedes aránym nymérték Az aránymérték továbbfejlesztett változata a tizedes aránym nymérték, pontosabbá teheti méréseinket. Egyszer szerkesztéssel minden aránymértékhez készíthet. lejtalapmért rték lejtalapmért rték olyan mérce, mely a té alapszintvonalaihoz és/vagy szintvonalaihoz készül segítségével két szomszédos alap illetve szintvonal között azonnal leolvasható a lejt meredeksége ge. 5

6 Méretarány - aránym nymérték 7. Jelmagyarázat A téi jelkulcs legfontosabb jeleit és azok rövid magyarázatát tartalmazza. A téolvasás megkönnyítésére szolgál. A téi jeleket szigorú rendben, csoportosítva, meghatározott sorrend szerint mutatja be. A jelmagyarázat tartalma függ a té típusától, céljától, a rendelkezésre álló helyt l és a célközönség téismereti fokától. 8. Fok és s keres háló Keres háló Várostéek, szabadid téek: fokhálózat és kilométerhálózat helyett a helymeghatározás megkönnyítésére keres háló, Mindig az adott tére vonatkozik, koordinátái függetlenek a fok- és kilométer-hálózatoktól, Koordináta rendszerük: Ny-K irányban növekv sorszámok, É-D irányban ABC sorrendben növekv bet k, Az adott mez ben szerepl megnevezések a téhez csatolt névmutatóban szerepelnek Pl.: Makó, D3 9. Északjel Északi irányt jelz nyíl a té szélén. Téek keretvonalai általában egybeesnek a f világtájak irányával, és a té fels széle az északi irány (a té északfejes"). Ha a té ehhez képest elforgatva ábrázolja a területet, az északjel nem hagyható el a tér l. Az északjel a téeken általában a mágneses északi irány nyt mutatja, topográfiai szelvényeken a földrajzi (csillagászati) és a mágneses északi irány eltérését deklináció - is feltüntetik. 10. Áttekint té A té méretarányánál kisebb, a célterületet ábrázoló té, amely a melléktéek kivágatának, ill. szelvényezett tém esetén az egyes szelvények kivágatának határvonalait mutatja be. 6

7 1. Kolofon A té szerkesztésére, kiadására von. információkat tartalmazó jegyzet a té szélén: a té szerz je, kiadója, az adatgy jtés lezárásának és/vagy a té kiadásának dátuma. ISBN szám, a szerz i jogok. III. Tereptárgyak rgyak terepábr brázolás Tereptárgyak rgyak - terepábr brázolás Terepábrázolás földfelület valamely részének vagy valamely terepképnek alaprajzban a vízszintes vetület szabályai szerint és erre külön megállapított jelzésekkel való ábrázolása. A tereprajz nemei: 1. Croquis 2. Terepvázlat (skizzen) 3. TájrajzokT (tájképek) Tereptárgyak rgyak - terepábr brázolás Croquis: a terepen lépésmértékkel, nagy arányban készült tereprajzok, célja a terepr l részletes képet nyújtani valamely oly munkálathoz (terep meger sítése, védelmi berendezések, út irány kijelölés) hol a létez té adatai nem elég részletesek. Tereptárgyak rgyak - terepábr brázolás Terepvázlat (Skizzen) vázlatos tereprajz, célja: parancsok, jelentések, harcászati dolgozatok, megbeszélések kiegészítése, a harctéri szolgálatban nyernek alkalmazást, a té keretében hosszadalmas írásbeli feljegyzések pótolhatók. Többnyire becslésre alapított adatok alapján, rajtuk a tájékozás céljából rendszerint az észak-jelz nyíl, id pont, hely, a készít neve és a vázlatának a természethez való aránya s az esetleg mellé irt vagy belerajzolt csapat vagy egyéb bejegyzések fordulnak el. Tereptárgyak rgyak - terepábr brázolás Tájrajzok (tájképek) a terepr l néhány vonással áttekintést nyújtó oly tereprajzok, a terepet távlatosan, úgy ahogy az valamely pontról mutatkozik, ábrázolják. Harcászati dolgozatok, terepleírások, hadtörténelmi tanulmányok hasznos mellékletei 7

8 Terepfelvétel Terepfelvétel Eljárás, mely szerint a föld felületét (a terepet) valamely célra, vízszintes és függ leges kiterjedésében, m szerek segélyével felmérik, cél szerint kisebbített alakban ábrázolva felveszik. a. hadi téek el állítása céljából végzett katonai terepfelvétel, b. m velés alatt álló területek megadóztatása céljából végzett terepfelmérés. A hétéves háborúban az adóbehajtás céljából készült téek használtattak hadi célokra. Terepfelvétel Lényege, csillagászati szati háromszh romszögelés s (távm vmérés) s): az egymástól nagy távolságban s nagyobb emelkedéseken lev pontok egymáshoz viszonyított helyzetét nagy pontossággal meghatározzák, a mérési eredményeket rajzpapírra átviszik az u.n. háromszh romszögelési pontokra alapítva, a terepet részleteiben pontos szerek segélyével felmérik s a megállapított téjelzésekkel rajzban feltüntetik. A részletes háromszögelés helyett a közvetlen távmérést és az egyidej Magasságmérést is végezhetnek irányzó m szerrel. A Magas-Tátra és környéke terepfelmérése az 1900-as évek elején fotogrammetria útján történt. Terepelemek Terepalakzat: rendszerint a terep domborzatán létez változások, hegyrészek. Terepdombozat: 1. általában - földfelület függ leges tagoltsága 2. valamely terület emelkedési és mélységi tagozata Terepemelkedés: a terepnek a sík területb l kiemelked része. Domborzati idomok kúp: olyan idom, amelynek legnagyobb pontjától, a kúpponttól a terep minden irányba esik; 2. hegyhát: gerince a vízválasztó idomvonal, amelyt l a terep három irányba esik, egy irányba emelkedik; 3. oldalhát: a hegyhátból ágazik ki; 4. pihen : ahol a hátvonal esése megsz nik, közel vízszintessé válik; 5. lejt kúp: ha a pihen ellenirányba még emelkedik is; 6. nyereg: két kúp közötti bemélyedés, ahonnan a terep két irányba lejt és két irányba emelkedik; Domborzati idomok a terepfok, a hegyorr és a borda: a hátoldalból hirtelen kiugró részletidomok; 8. lejt lépcs : kibukkanó meredek fal; 9. lyuk, gödör (karsztos területeken: zsomboly, töbör): olyan idom, amelynek legmélyebb pontjától a terep minden irányban emelkedik; 10. völgy: talpvonala a vízgy jt idomvonal, ett l három irányba emelkedik, egy irányba lejt a terep; 11. tekn : a szélesebb talpú völgy; 12. metsz dés: a talp nélküli völgy; 13. horhos, vízmosás: meredek falú árok, ahol a szintvonalak megszakadnak; Domborzat jellegzetes pontjai Magassági gi részletpontokr 1. vízszintes és magassági töréspontok, 2. lejt -, fenék-, pihen - és nyeregpontok. 8

9 topográfiai Turista tájfutó Magassági gi részletpontokr Els rend : magasság cm-en belül változik (út, vasút ) Másodrend : magasság dm pontossággal határozható meg (szántóföld) Harmadrend : gyors változásnak kitett terepszakasz (szakadék vízmosás) magasság m pontossággal határozható meg. Tereptárgyak rgyak jelei Tereptárgyak egyezményes jelei jelek színek szintvonalak: alapszintvonal f szintvonal felez szintvonal kiegészít szintvonal Tereptárgyak rgyak egyezményes jelei Tétípusok té té té Vízisport-té Városté Autóté (autósté) Általános földrajzi téek Igazgatási téek Közlekedési téek Történelmi téek Topográfia A földfelszín elemeinek, tereptárgyainak közvetlen, helyszíni felkeresésen alapuló leírásával, helyzeti információinak összegy jtésével, téi, rögzítésével foglalkozó tudományág a téészet, földméréstan, földrajz és más tudományok határfelületén. Az elnevezés a görög toposz (hely) és grafein (rajz) szavakból ered. Jellemz i: a domborzat részletes, szabatos bemutatása, valamennyi terepelem összefügg, komplex ábrázolása, ezek révén a terepi tájékozódás el segítése. Adatai m szeres felmérésre, domborzattan, morfológia, tájrajz, távérzékelés eredményeire támaszkodnak. Topográfiai té Topográfiai té síkrajzot és domborzatot tartalmazó, egyes tereptárgyakat rgyakat alaprajzban, vagy meghatározott méretm ret és s alakú egyezményes jellel összevontan feltüntet, névrajzzal magyarázott, alapvet en tájékozódást szolgáló közepes (1:5000-1: ) méretarányú té. 9

10 Topográfiai té Zala megye topográfiai tée Topográfiai vagy fototopográfiai fiai felmérés alapján n készk szített, illetve ilyen módon m készk szült téb l l levezetett, sík és domborzatrajzot ot ábrázoló, legtöbbsz bbször tervezési, kutatási si,, valamint védelmi célokra készk szített térkt. Tájfutó té Magyarország tájfutó tée A közvetlen k terepi tájékozt kozódást szolgáló nagy- és nagyobb közepes k méretarm retarányú tétípus, pus, amely a terepelemeket sajátos jelkulccsal olyan részletességgel ábrázolja, amely a terepen futósebess sebesség g mellett is szembet n a versenyz számára. Tipikus méretarm retaránya: 1: Turistatérk Vízisport-té Olyan közvetlen tájékozódást szolgáló közepes méretarányú té, amelyr l a különböz módon folytatott (gyalogos, kerékpáros, sítalpas) túrázás szempontjából fontos terepi tájékoztató jelzések közvetlenül leolvashatók. Olyan közvetlen tájékozódást szolgáló közepes méretarányú té, amely az álló- és folyóvizeket, mint közlekedésre és sportolásra alkalmas közeget felületként ábrázolja, a közlekedést és a sportolást segít adatok kiemelt feltüntetésével. 10

11 Városté San Francisco, 1906 Nagy- vagy közepes méretarányú közvetlen tájékozódást szolgáló téek, a települések belterületi leti (lakóterületi) részét mutatják be, ábrázolásmódjuk els sorban a közlekedésre alkalmas közterk zterületek kiemelését, a település életében jelent s s objektumok feltüntet ntetését célozza meg. Autótérk p (autóst sté) A közvetlen tájékozódásra szolgáló tétípus. Segítségével két objektum közötti - autóval járható - legrövidebb közút, útmin ség olvasható le. Történelmi térkt ek Elmúlt korok természetf szetföldrajzi, igazgatási si-hatalmi- politikai,, gazdasági, gi, közlekedk zlekedési szerkezetét, t, migráci cióitit és s csapatmozgásait sait mutatják k be. Minden olyan té történelmi té, amely let nt korra vagy id pontra vonatkozik, de téi megjelenítése a modern kartográfiai ábrázolásmóddal történik. A történelmi téek egy része kartográfiai értelemben besorolható valamelyik tömegté tétípusba. Történelmi té Erdélyi f esperességek (XIII. sz.) 11

12 Közép-Európa népei (történelmi té) Általános földrajzi f térkt ek Közepes és kisméretarányú téek, egy adott terület mind természeti szeti-,, mind társadalmi eredet jellemz it mutatják be, a méretarány adta lehet ségek legteljesebb kihasználásával. E tétípusokon a természeti és a társadalmi eredet részletek egyensúlyban vannak egymással. A földf domborzata Igazgatási térkt ek Közepes vagy kis méretarányú téek, a társadalom által létrehozott különböz jelleg igazgatási egységek geket,, azok határai rait és szintjeit, a igazgatási funkciókkal kkal ellátott objektumokat ábrázolják. Közlekedési térkt ek Bármilyen méretarányú téek, a megfelel közlekedési tematika - tömegközlekedés, út, vasút, - jellemz it ábrázolják valamilyen szempont szerinti bemutatásban. A közlekedési téek egy olyan összefoglaló técsoport, amelyen belül specifikusan válnak el a különböz közlekedési tematikát nagy részletességgel bemutató altípusok. Digitális térkt Nem hagyományos téek: pl. digitális té. Új definíció napjainkra: a té a térvonatkozású információk mértékhez kötött, strukturális modellje. Digitális té: - számokkal ábrázolt, pl. bináris számsoron. - digitális analóg - el állítás, adatgy jtés lehet mind digitális, - A végeredmény - az már analóg. 12

13 USA háromdimenziós tée Tematikus térkt Speciálisak: az általános téhez képest valamilyen speciális célrac készülnek. az általános téb l annyit tartanak meg, ami a térbeli kontextus miatt kell háttérté: valami téma alapján készül. Téek csoportosítása sa Magyarország régiói 1. Tematikus térkt 2. Általános térkt Magyarország légitée Magyarország földrengéstée 13

14 Dél-afrikai Unió népessége Ázsia vallásai Európa vallásai Általános térkt Földmérési alapté (kataszteri té): Méretaránya 1:500-tól indul, az állam készítteti az adózás miatt. Magyarországon megkezd dött a digitalizálás. Topográfiai téek: általános célokat szolgál, pl: államigazgatási, területi, stb. Magyarország: MH készíti az alaptéet. USA: US Geological Service, USGS. Közepes méretarányú téek: 1:5E 1:500E, Magyarország: 1:10E 1:300E. Domborzati ábrázolás, kötött jelkulcs, és eredeti felméréssel készülnek. Földrajzi téek: domborzati ábrázolás Készítés s szerinti felosztás Kézzel írott Nyomtatott valódi, anyagi megjelenítések (papír, festék), rejtett, látens megjelenítések, pl. CD atlasz. új módszerek problémája az archiválás: A módszerek gyorsan elavulnak, pl. a nagy floppy Kognitív v térkt megismeréssel, kapcsolatos té. pl. térbeli bels té, nem igazi té szubjekítv, mentális dolog, nem lehet tárgyban prezentálni. bels, szubjektív reprezentáció, a hagyományos té küls, objektív reprezentáció. 14

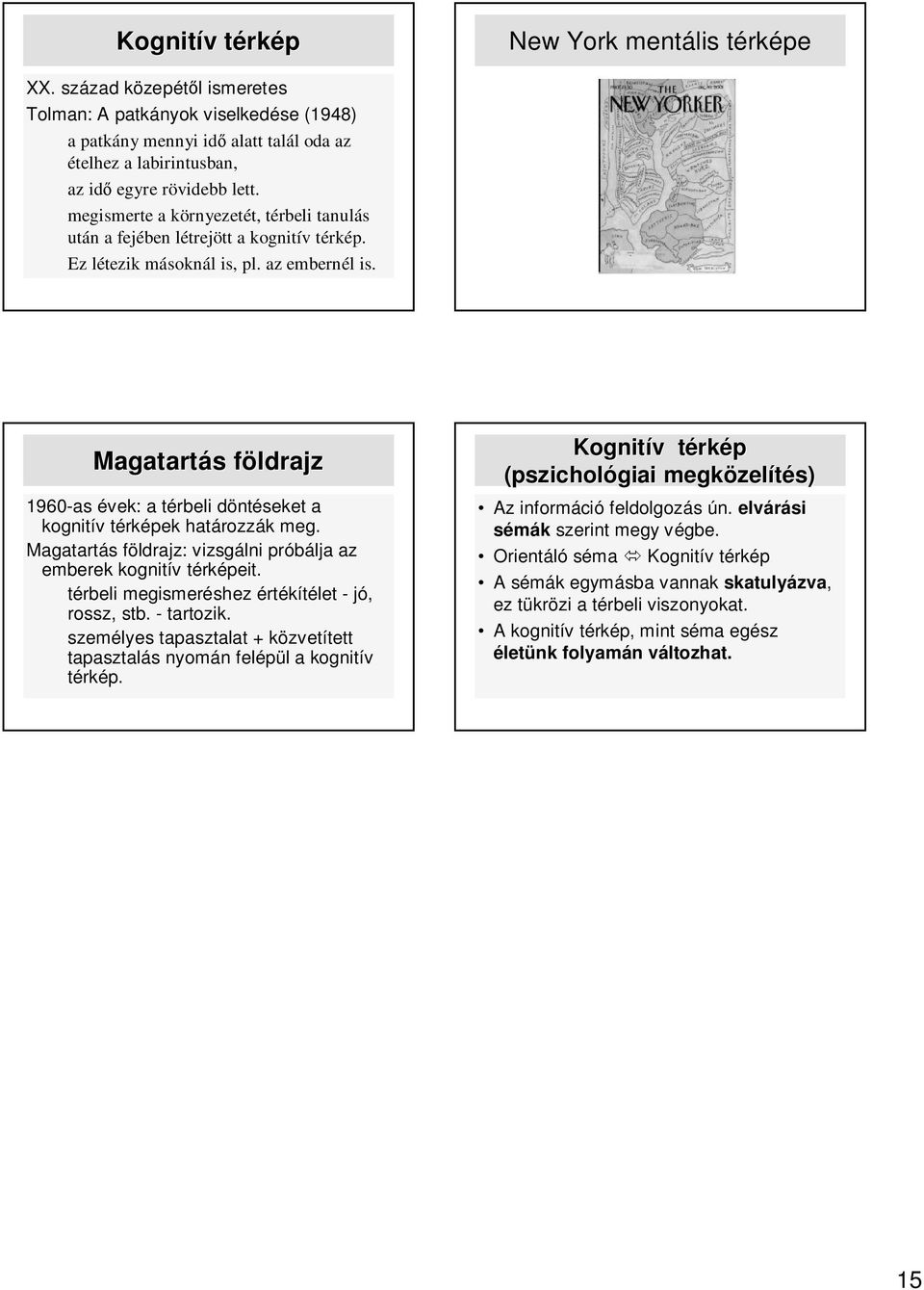

15 Kognitív v térkt New York mentális tée XX. század közepét l ismeretes Tolman: A patkányok viselkedése (1948) a patkány mennyi id alatt talál oda az ételhez a labirintusban, az id egyre rövidebb lett. megismerte a környezetét, térbeli tanulás után a fejében létrejött a kognitív té. Ez létezik másoknál is, pl. az embernél is. Magatartás s földrajzf 1960-as évek: a térbeli döntéseket a kognitív téek határozzák meg. Magatartás földrajz: vizsgálni próbálja az emberek kognitív téeit. térbeli megismeréshez értékítélet - jó, rossz, stb. - tartozik. személyes tapasztalat + közvetített tapasztalás nyomán felépül a kognitív té. Kognitív v térkt (pszichológiai megközel zelítés) Az információ feldolgozás ún. elvárási sémák szerint megy végbe. Orientáló séma Kognitív té A sémák egymásba vannak skatulyázva, ez tükrözi a térbeli viszonyokat. A kognitív té, mint séma egész életünk folyamán változhat. 15
