1 , KEZELESI ES SZERELESI UTASITAS..,,,,,,,, KOZPONTI SZELLOZTETO BERENDEZES,» LWZ 170» LWZ 170 PLUS» LWZ 270» LWZ 270 PLUS A jövô komfortos technikája

2 Tartalomjegyzék 1. Kezelési utasítás a felhasználó és a szakember számára A készülék leírása Az LWZ plus különlegessége Kezelőmező Kezelés Karbantartás és tisztítás 6 Alkalmazott jelölések Kérjük, figyeljenek a következő biztonsági figyelmeztetésekre: Figyelem: a lehetséges veszélyekre való figyelemfelhívás szimbóluma Figyelmeztetés: fontos információk és figyelmeztetések szimbóluma 2. Szerelési utasítás a szakember számára Műszaki adatok Szerelés Levegőoldali szerelés Elektromos bekötés Fagyveszély figyelés Beállítások 13 Üzembe helyezési lista Hibaelemzés Karbantartás és tisztítás Környezet és újrahasznosítás Garancia 19 2

3 1. Kezelési utasítás a felhasználó és a szakember számára 1.1 A készülék leírása Általános leírás Az LWZ 170/270 plus szellőztető készülék a kifújt levegő energiatartalmának 90 %-át tudja visszanyerni. Ez az új fejlesztésű kereszt/ellenáramú hőcserélőnek köszönhető. Két energiatakarékos egyenáramú ventilátor révén lehet a kifújt és beszívott levegő térfogatáramokat egymástól függetlenül szabályozni. Így az LWZ 170/270 plus szellőztető készülék különösen nagy teljesítményű és hatásfokú készülék több helyiség szellőztetéséhez. A plus kivitellel a beépített kerülő csappantyú révén nyári éjszakákon hideg levegő fújható be a szellőztetett helyiségekbe Funkció leírás A készülék biztonságos üzeméről és a maximális komfort melletti minimális energiafogyasztásról egy központi vezérlő gondoskodik. Biztosítja, hogy a beállított levegőáramok mindig állandóak maradjanak. Az LWZ 170/270 plus szellőztető készülék egy kijelzőt is tartalmazó kezelőmezővel van felszerelve. Ez a kezelőmező lehetővé teszi a levegőáramok fokozatmentes beállítását, és az üzemi paraméterek leolvasását anélkül, hogy a készüléket ki kellene nyitni. A kezelőmezőn kell a központi vezérlő beállításait lekérdezni, illetve változtatni Üzemen kívül helyezés Hosszas távollét esetén ajánlatos a készüléket az 1. fokozatban a távollét idején is tovább működtetni. Ha ennek ellenére a készüléket mégis üzemen kívül kell helyezni, a hálózati csatlakozóból a dugót kihúzva lehet feszültségmentesíteni. A feszültségmentesítés előtt a készüléket a kezelőmezőn ki kell kapcsolni Szakszerűtlen üzemeltetés A készüléket nem szabad: zsírgőzös levegő, robbanóképes gázok, nagy portartalmú levegő vagy aeroszolos ragasztók elszívására használni, a szabadban felszerelni, konyhai páraelszívókra vagy szárító készülékek szellőzőcsövére csatlakoztatni. A készüléken munkát (javítás, karbantartás) csak képzett szakember végezhet. A helyiségekben a beszívó és kifúvó szelepeket sohase állítsák el, mert ezeket az üzembehelyezéskor a szakember véglegesen beállította. A készülék elektronikáján és a vezérlésben a változtatás tilos! Zavarmentes működés csak zárt szűrőfedéllel lehetséges. Működési vázlat Szabványok és előírások DIN Fürdőszobák és WC-k szellőztetése DIN 1946 T6 E Légkondícionálás, házak szellőztetése DIN 2088 Lakás szellőztető rendszerek VDI 2087 Légcsatornák A mindenkori helyi előírások Fontos figyelmeztetés Figyelem: a szellőztető készüléket csak szakember szerelheti és tarthatja karban. Szerelési és kezelési utasítás Figyelmeztetés: Ezt a kezelési és szerelési utasítást gondosan őrizzék meg, eladás esetén a következő tulajdonosnak adják át, és karbantartási vagy beüzemelési munkák esetén betekintésre adják oda a szerelőnek. Röviden: A készülék ki/be kapcsolása A ventilátorfokozat és a térfogatáramok leolvasása Fokozatmentes térfogatáram beállítás A hőmérsékletek és az üzemállapot lekérdezése Hibajelzések Opcionális beállítás a beépített kerülő csappantyúval ( plus változatoknál) Üzemmód Az Az LWZ 170/270 plus szellőztető készülék kettős ventilátorával elválasztott légcsatornákon és egy-egy szűrőn keresztül szívja be a frisslevegőt a külső térből és szívja el a szagokkal, párával szennyezett levegőt az ilyen helyiségekből (konyha, fürdőszoba, WC, télikert). A kintről és a bentről elszívott levegő egy ellen/keresztáramú hőcserélőn halad keresztül, ahol a belső levegő átadja a hőjét a külső levegőnek. A kétfajta levegőáram egymástól elválasztva halad, így a frisslevegőnek az elhasznált belső levegő általi szennyeződése kizárt. A hőcserélőn felmelegedett külső levegőt megfelelő légcsatornákon és állítható fúvókákon (kiegészítőként rendelhetők) lehet a lakásba befújni, az elhasznált, lehűtött levegőt pedig a tetőn vagy egy falon keresztül a kültérbe kifújni. 1 csatlakozó csonkok 2 helyiséghőmérséklet érzékelő 3 kereszt/ellenáramú hőcserélő 4 elszívott levegő szűrője 5 kültéri levegő szűrője 6 külső hőmérséklet érzékelő 7 kondenzátum leeresztő csonk 8 elszívó ventilátor 9 kezelőmező 10 vezérlő elektronika 11 kültéri levegő ventilátor 12 kábelátvezetés Kültéri levegő / befújt levegő Elszívott levegő / kifújt levegő 3

4 1.2 Az LWZ plus változat különlegessége Az LWZ plus változatokban egy nyitó/záró kerülőcsappantyúval bíró kerülőmodul is be van építve, amely nyáron adott külső hőmérséklet esetén csökkenti a beszívott és a kifújt levegő közötti hőcserét. Ha a kerülő csappantyú zárva van, a kültéri levegő az LWZ hőcserélőjén áramlik keresztül. A csappantyú nyitásakor a beltérből elszívott levegő megkerüli a hőcserélőt, így a kültéri levegő úgy áramlik a helyiségekbe, hogy a hőcserélőn keresztül alig vesz fel hőt a kifújt beltéri levegőből. Ez a funkció főleg nyáron alkalmazható. napközben a hőcserélő gondoskodik arról, hogy a hűtött házat a kültéri meleg levegő ne fűtse fel túlságosan. Éjszaka, mikor a kültéri hőmérséklet alacsony, a hőmérsékletérzékelő adott hőmérsékletnél nyitja a megkerülő csappantyút, és így a hűvös kültéri levegő közvetlenül a helyiségekbe áramlik. 1 kerülőcsappantyú 2 mozgató motor 3 kerülőcsappantyú vezérlése Működési elv (elvi ábrázolás) Kültéri levegő / befújt levegő Elszívott levegő / kifújt levegő kerülőcsappantyú zárva kerülőcsappantyú nyitva A hőcserélő B kerülőcsappantyú C kerülő modul D LWZ 170/270 4

5 1.3 Kezelőmező 1.4 Kezelés Az LWZ 170/270 plus készülékek LED kijelzős kezelőmezővel vannak ellátva. Ennek a kezelőmezőnek a segítségével lehet a központi vezérlőn beállított programot lekérdezni, illetve módosítani. A kezelőmezőn négy nyomógomb és a kijelző található. A kijelző a baloldali részén mutatja a ventilátor üzemmódját, illetve az aktuális paramétertípust. A kijelző jobboldalán látható az aktuális érték, például a levegő térfogatáram. Példa: A kijelzőn most az látható, hogy a készülék 1. fokozatban üzemel, a légszállítási teljesítmény pedig 100 m 3 /h. 1 Kijelző 2 OK nyomógomb (megerősítés, kész, visszatérés, szűrőkijelzés) 3 Paraméter növelés nyomógombja 4 Funkció nyomógomb 5 Paraméter csökkentés nyomógombja A távvezérlő rákötése esetén, annak segítségével az LWZ készüléket az 1.3 fokozatokban lehet üzemeltetni. Ebben az esetben vegyék figyelembe az adott távvezérlő kezelési és szerelési utasítását is. A készülék 2. fokozata alap szellőztető üzemnek felel meg, a 3. fokozat nagyobb szellőztetési igény esetén lehet szükséges (pl.: parti a lakásban, vagy gyors szellőztetési igénynél), az 1. fokozat pedig minimális szellőztetésként szolgál (pl.: távollét esetén). Az üzemeltető számára a készüléken csak a ki- és bekapcsolás kezelési lehetősége adott. Az LWZ készüléket a szakembernek kell úgy beprogramozni, hogy az így megvalósuló üzem a helyi adottságoknak és az üzemeltető igényeinek is megfeleljen. Ezért a beállított értékeket ne módosítsák a kezelőmező használatával. Bekapcsolás Dugják be a csatlakozózsinór dugaszoló villáját a hálózatba, majd ezután az OK és a + nyomógomb egyidejű megnyomásával kapcsolják be a készüléket (az ilyen bekapcsolás csak akkor lehetséges, ha a készüléket a kezelőmező nyomógombjainak segítségével kapcsolták ki). A kijelző első karaktere ekkor a háromfokozatú kapcsoló aktuális fokozatát mutatja. 3 másodperc A + és a gombokkal lehet a lenti táblázatban található paramétereket lekérdezni. Ha 5 percig semmilyen gombnyomás nem történik, a kijelző standard üzemmódba vált vissza. A + gombbal lehet a menüt görgetni ( scroll ). A gombbal csak az 1. paraméterhez lehet visszatérni. A beállított értékek módosítása ebben a menürészben nem lehetséges. Kikapcsolás Az OK és a nyomógomb egyidejű megnyomásával lehet a készüléket kikapcsolni. Ekkor a kijelzőn az OFF szó (= KI ) látható. Húzzák ki a dugaszoló villát a hálózatból, ekkor a készülék feszültségmentes. 3 másodperc Paraméter Kijelzés (példa) Leírás Magyarázat Aktuális beállítás/elszívott légáram [m 3 /h] 2 C 0 Jelentéskód/üzemmód C0 = nincs jelentés C3 = a befúvó ventilátor állandó nyomás üzemmódban üzemel C6 = az elszívó ventilátor állandó nyomás üzemmódban üzemel C7 = maximális levegőáram korrekció 3 bp.1 A kerülőág üzemállapota (csak beépített kerülőágnál) 0 = kerülőági elzárószelep zárva 1 = kerülőági elzárószelep automatikus üzemben 2 = befújt levegőáram minimális 4 tp.9 Külső levegőhőmérséklet [ C] Negatív (< 0 C) hőmérsékletnél a kijelzés tp.9. 5 ts.21 Elszívott levegő hőmérséklet [ C] 6 ln.0 Nincs funkciója 5

6 1.5 Karbantartás és tisztítás Az üzemeltető karbantartási tevékenysége a szűrő tisztítására és cseréjére korlátozódik. A szűrőt csak a FIL felirat kijelzőn való megjelenése esetén, de évente legalább egyszer kell tisztítani. A készüléket behelyezett szűrő nélkül nem szabad üzemeltetni. A hőcserélőt, a kondenzátum elvezetést és a ventilátorokat évente legalább egyszer szakemberrel ellenőriztetni, és ha szükséges, tisztíttatni kell. A szűrő tisztítása és cseréje 1 2 A készüléket kapcsolják ki a kezelőmező gombjainak a használatával. Ehhez nyomják meg egyidejűleg 3 másodpercen keresztül az OK és a gombokat. Ezután nyissák ki a szűrő takarófedelét. Ekkor mindkét szűrő kihúzható a készülékből. Ellenőrizzék az állapotát elszennyeződöttség szempontjából. 3 Ha a szűrő(k) nagyon el van(nak) szenynyeződve (zárt porréteg látszik a szűrőanyag felületén), akkor ki kell cserélni új szűrő(k)re. ha csak enyhén vannak elszennyeződve, akkor ki kell porszívózni. A szűrők nem moshatók, mert a mosáskor az anyaguk filcesedik, és ezután kevesebb levegőt engednek át. A szűrők visszahelyezése után zárják be a takarófedelet, és az OK és a + gomb 3 másodpercen át tartó, egyidejű megnyomásával kapcsolják be ismét a készüléket. Figyelem: a szűrők behelyezésénél ügyeljenek arra, hogy a szilárd, finoman porózus felület balfelé, a hőcserélő felé legyen! 4 Ezután az OK gomb megnyomásával (minimum 1 másodpercig) a szűrőkijelző alaphelyzetbe állítható vissza. A kijelző ekkor, megerősítendő az alaphelyzetbe való visszaállást röviden felvillan. Végül a kijelzőn a Betrieb (üzem) kijelzés jelenik meg. Figyelem: a karbantartási és tisztítási munkát csak szakember végezheti el! A befúvó és az elszívó szelepeket soha ne állítsák el, ezeket az üzembe helyezéskor a szakember beállította! A készülék belső elektronikáján és a vezérlésén ne változtassanak meg semmit! Zavartalan üzem csak a szűrők takarófedelének zárt helyzetében lehetséges. A szűrők cseréje 6

7 2. Szerelési utasítás a szakember számára 2.1 Műszaki adatok (A készülék adattábláján lévő adatok a mérvadók) Típus LWZ 170 (170 plus) LWZ 270 (270 plus) Megrendelési szám (221235) (221537) Feszültség/Frekvencia V, Hz 1/N/PE ~230 V/50 Hz 1/N/PE ~230 V/50 Hz Max. áramfelvétel A 1,1 (1,17) 2,01 (2,08) Teljesítményfelvétel W Levegőáram m 3 /h VDE szerinti védettségi mód IP 31 IP 31 Külső rendelkezésre álló nyomáskülönbség Pa 160 (250 m3/h-nál) 160 (350 m3/h-nál) Max. környezeti hőmérséklet C Szűrőosztály G3 G3 Levegőcsatlakozások DN PE kondenzátumcsatlakozás mm Magasság mm Szélesség mm Mélység mm 445 (525) 445 (535) A készülék tömege csomagolás nélkül kg 31 (35) 31 (35) Zajszint db(a) 1 m távolságban mérve EN 255T7 szerint 28,5 (100 m 3 /h-nál) 38,0 (150 m 3 /h-nál) 46,5 (225 m 3 /h-nál) 33,0 (100 m 3 /h-nál) 43,5 (200 m 3 /h-nál) 51,5 (300 m 3 /h-nál) Kiegészítők Megr. szám Szűrő szet (10 db) FEZ távvezérlő FEQ távvezérlő fokozatú fokozatkapcsoló Az összes levegővezeték, szelep és hasonló kiegészítő a STIEBEL ELTRON-nál megrendelhető. 7

8 2.2 Szerelés részlet Szállítás Hogy a készüléket szállítás közben kár ne érje a felhasználás helyéig az eredeti gyári dobozban kell elszállítani. A készülék felszerelése A készüléket egy megfelelő, fagymentes helyiségben (lehetőleg központi elhelyezéssel a rövid légcsatornák végett) kell felszerelni. Ehhez mindkét, a készülék hátoldalán található kereszthornyos csavar ki kell csavarni, és a két sín egyikét a csavarokkal a készüléken rögzíteni. A további sínek fali tartóként szolgálnak. Mielőtt a síneket a falra rögzítenék, ellenőrizni kell, hogy a készülék súlyát a falszerkezet el fogja bírni. A sínek rögzítéséhez a falszerkezetnek megfelelő tipliket és csavarokat alkalmazzanak. A zajterjedés megakadályozása érdekében, az X részletrajzon látható módon használják a D jelű alátétet és a C jelű U-profilt. Mielőtt a készüléket a felszerelt sínre akasztanák, ragasszák fel a készülékkel szállított E jelű távtartót a készülék hátoldalára. Az akadálymentes kondenzátum eltávolítás érdekében a készüléket vízszintesen szereljék a falra. A készülék előtt legyen elegendő hely a karbantartáshoz. A plafontól való távolság legalább 250 mm legyen, a falaktól való oldaltávolság pedig legalább 50 mm. A kondenzátum elvezetése A készülékhez tartozik egy szöget bezáró kondenzátumcsonk és egy 13 mm átmérőjű, 1500 mm hosszú kondenzátumtömlő. A kondenzátumcsonkot alulról a készülékre kell csavarozni. Használják ehhez a tömítőszalagot. A csonkot meghúzáskor forgatással a kívánt pozícióba kell állítani. I II III IV A B C D E F G Befújt levegő Kifújt levegő Elszívott levegő Külső levegő Elektromos bekötés Távvezérlés csatlakozó Kondenzátum elvezetés U profil (gumi) Alátét (gumi) Távtartó Szerelősínek Méretek mm-ben ( ) Méret = LWZ plus Min. 10 % lejtés Figyelmeztetés: az akadálymentes kondenzátum eltávolítás érdekében a hurokvezetéket a hajlításkor nem szabad megtörni! A vezeték lejtése legalább 10 %-os legyen, és a készüléket vízszintesen kell felszerelni! Kondenzátum elvezetés A szerelés után a kondenzátum elvezető rendszer működését, lefolyását és tömörségét ellenőrizni kell. Ehhez 1 liter vizet töltsenek a készülék kondenztálcájába. A víznek folyamatosan kell elfolynia. min. 10 % lejtés min. 60 mm 8

9 2.3 Levegőoldali szerelés A levegőoldali rendszerek szerelését a szokásos, kereskedelemben kapható csővezetékekkel és idomokkal lehet megoldani. Ezek a szerelési anyagok a STIEBEL ELTRON cégen keresztül beszerezhetők. A szerelésnél ügyeljenek arra, hogy a vezetékben ne maradjanak apró fémrészecskék. Ha mégis lenne, azokat el kell távolítani, mert a készülékig sodródva a ventilátorok károsodását okozhatják. A frisslevegő és a kifújt levegő vezetékeit hőszigetelt csövekből kell kialakítani. Ha egyszerű csövekből és idomokból szerelik, azokat utólag szigeteléssel kell ellátni. Ha a befúvó és/vagy az elszívó csöveket fűtetlen helyiségeken keresztül vezetik, azokat is hőszigetelni kell. Figyelem: konyhai elszívónak vagy ruhaszárító készüléknek a rendszerre való csatlakoztatása tilos! Hangtompító Hangtompítót alapvetően a befúvó és az elszívó vezetékbe kell építeni. A hálószobák és nappalik előtt (valamint különösen halk helyiségek esetén, illetve a légvezetéki, egyik helyiségből a másikba való hangterjedés megakadályozására) további hangtompítókat kell beépíteni. Ha egy különösen hangos helyiséget is szellőztetni kell, a helyiség előtt és után hangtompítót kell beépíteni, hogy a zaj más helyiségekbe ne terjedjen át. Tisztítónyílások A légvezetékek belső állapotát rendszeresen ellenőrizni és ha szükséges, tisztítani kell. A készülékre csatlakozó csövek leszerelésével, illetve a beszívó és kifúvó szelepekre csatlakozó csövek leszerelésével lehet az ellenőrzést valamint a tisztítást végrehajtani. Külső fali áttörések A külső levegőt a külső tér olyan pontjáról kell szívni, ahol a levegő nagy szennyezettségével (por, korom, szagok, kipufogógázok, kifújt szellőztetőlevegő) nem kell számolni. A külső fali áttörések kialakításánál arra kell ügyelni, hogy a kifújt levegőt ne szívja vissza a rendszer (rövidzár). A faláttörésekhez célszerű használni az erre a célra kialakított beszívó és kifúvó rácsokat (megr. szám: ). Befúvó és elszívó szelepek Befúvó és elszívó szelepek a lakóhelyiségekhez fali és plafonra szerelt változatokban állnak rendelkezésre. A kialakításnál ügyeljenek a helyiségek jó átszellőzöttségére. Átömlő nyílások Mivel a frisslevegő befúvása a hálószobákba és a nappalikba történik, a használt levegő elszívása meg szaggal, párával szennyezett helyiségekből, az ajtókon és vagy a falakon átömlő nyílásokat kell kialakítani a megfelelő levegőáramlás érdekében. Erre szolgálnak a légrácsok, illetve az ajtó és a padló között legalább 8 mm-esre hagyott rések. LWZ 170 (plus) ventilátor jelleggörbe Statikus nyomás [Pa] LWZ 270 (plus) ventilátor jelleggörbe Statikus nyomás [Pa] Biztonsági figyelmeztetések Ha a szellőztetett helyiségekben tüzelőberendezések vannak (kályha, kandalló, gázkészülék), győződjenek meg arról, hogy ezek égési levegőellátása független a helyiség levegőjétől (kémény esetén a kéményseprőknél kell érdeklődni, mert az előírások helytől függően eltérők lehetnek). A szellőztetett helyiségben elhelyezett levegős ruhaszárító, illetve a konyhai páraelszívó üzemére ugyanez vonatkozik, azaz ezekhez elegendő levegő a szellőztetéstől függetlenül oda van vezetve. max emelőmagasság adott térfogatáramnál Térfogatáram [m 3 /h] max emelőmagasság adott térfogatáramnál Térfogatáram [m 3 /h] 9

10 2.4 Elektromos bekötés A készülék elektromosan gyárilag készre van szerelve, a csatlakozása egy szabványos dugaszolóaljzatba történhet. A távvezérlő bekötéséhez egy 1 m hosszú vezérlőkábel van a készülékre kötve. A csatlakozás kiépítésénél vegyék figyelembe a vonatkozó rendeleteket és a helyi áramszolgáltató előírásait FEZ távvezérlő (megr. szám: ) A FEZ távvezérlővel lehet a készüléket három különböző levegőáramra beállítani. A távvezérlő üzemmód választó kapcsolójával lehet beállítani a parti, nappali, csökkentett, automatikus, és készenléti (KI) üzemmódokat. A programozható analóg óra vezérli a nappali és csökkentett üzemmódok közötti átkapcsolásokat. Egy jelzőlámpa mutatja a szűrőcsere idejét. 2.5 Fagyveszély figyelés A nagy hőcserélő hatásfok miatt alacsony hőmérsékleteknél előfordulhat, hogy az elszívott levegő annyira lehűl, hogy a belőle kicsapódó kondenzátum megfagy. A fagyveszély érzékelő biztosítja, hogy a hőcserélő elszívott levegő oldala ne fagyjon el, amenynyiben a külső levegőhőmérséklettől és a hőcserélő nyomásesésétől függően, a befújt és a kifújt levegőáramot úgy állítja egyensúlyba, hogy az elfagyás ne következzen be. Nagyon alacsony külső hőmérséklet esetén a befúvó ventilátor időszakosan kikapcsol. A levegőventilátor kikapcsolását egy elektromos fűtőbetéttel vagy talajhő hőcserélő beépítésével lehet megakadályozni FEQ távvezérlő (megr. szám: ) Az FEQ távvezérlő, a beépített levegő minőség szenzorával érzékeli a helyiség levegőjének minőségét (Pl.: szénmonoxid), és ennek megfelelően kapcsolja a szellőztető berendezés csökkentett (1) és normál (2) fokozatait. Az üzemmód kapcsoló funkciói: Parti, normál / gazdaságos üzemmód, automatikus és a készenléti állapot (OFF). Szűrőcsere jelzés Háromfokozatú kapcsoló (megr. szám: ) A háromfokozatú kapcsolóval lehet a készüléket három különböző levegőáramra beállítani. Az üzemmód kapcsolóval a parti, nappali és csökkentett üzem választható Távvezérlő telepítése A távvezérlő bekötése eszközönként eltérő, a kapcsolási rajz megtalálható az eszköz szerelési utasításában vagy a 11. és a 12. oldalon. A mellékelt kábellel csatlakoztassa a készüléket! Figyelem: a távvezérlő vezetékét és a szellőző berendezés tápkábelét külön kell vezetni! 10

11 Kapcsolási rajz LWZ 170, LWZ 270 A B C D E F G H J 3 fokozatú kapcsoló FEZ távvezérlő FEQ távvezérlő Helyiséghőmérséklet érzékelő Vezérlő elektronika Befúvó ventilátor Elszívó ventilátor Külső hőmérsékletérzékelő Kezelőmező A1 barna A2 kék A3 zöld/sárga A4 fekete A5 fehér A6 Nr. 1 A7 Nr. 2 A10 sárga 11

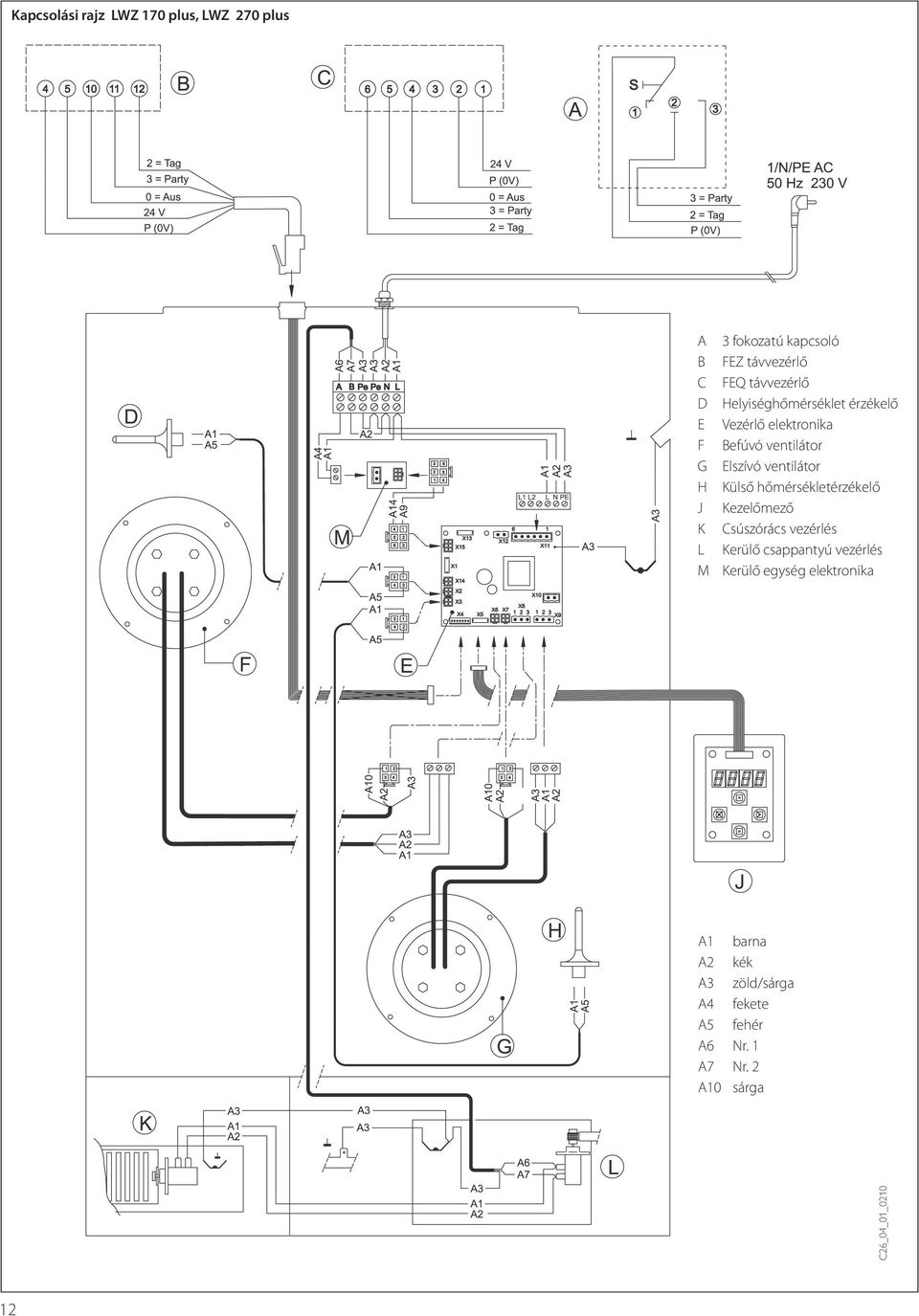

12 Kapcsolási rajz LWZ 170 plus, LWZ 270 plus A B C D E F G H J K L M 3 fokozatú kapcsoló FEZ távvezérlő FEQ távvezérlő Helyiséghőmérséklet érzékelő Vezérlő elektronika Befúvó ventilátor Elszívó ventilátor Külső hőmérsékletérzékelő Kezelőmező Csúszórács vezérlés Kerülő csappantyú vezérlés Kerülő egység elektronika A1 barna A2 kék A3 zöld/sárga A4 fekete A5 fehér A6 Nr. 1 A7 Nr. 2 A10 sárga 12

13 2.6 Beállítások A beállított értékek kijelzése A beállított értékek lekérdezése Az elektronika alapállapotban a pillanatnyilag érvényes ventilátorfokozatot és az elszívott térfogatáramot jelzi ki (üzemmód). A baloldali első karakter a ventilátor fokozatszámot (1, 2 vagy 3 fokozat), a többi karakter az elszívott térfogatáramot mutatja m 3 /h-ban. Hiba esetén a hiba száma jelenik meg a kijelzőn (lásd a 2.7 pontban a hibaelemzésnél). Ha az F és az OK gombot egyidejűleg 3 másodpercig nyomva tartják, az összes rendelkezésre álló adat lekérdezhető. természetesen ebben a menüben az adatok nem illeszthetők a rendszerhez, illetve nem módosíthatók. A menü mindig a 7. paraméterrel indul (lásd az alanti táblázatot). A + nyomógombbal lehet az adatokat egymás után lekérdezni, a gombbal pedig az 1. paraméterhez visszatérni. Ha 5 percig egyik gombot se nyomják meg, a kijelző az alapállapotba tér vissza. A kezelőmezőn lévő négy gomb az alábbi funkciókkal bír: F Funkciógomb/A paramétermenü be- és kikapcsolása + Következő paraméter/az érték növelése A legutolsó paraméter/az érték csökkentése OK A beállító menü be- és kikapcsolása/ A hiba utáni kézi visszaállítás (reset)/ A szűrőkijelző visszaállítása (reset) a b a távvezérlőn beállított fokozatszám az elszívott levegő térfogatárama Az egyéb parancsokat a következő gombnyomási kombinációkkal lehet megadni: F & + (set) A beadott paraméterérték megerősítése F & (reset) A paraméter visszaállítása a gyárilag beállított értékre OK & + (ON) A készülék bekapcsolása OK & (OFF) A készülék kikapcsolása Ebben kezelési és szerelési utasításban az adott nyomógomb minden lépéshez vastagított betűkkel és idézőjelben van megadva. Például: Nyomják meg az OK nyomógombot. Paraméter Kijelzés (példa) Leírás Aktuális beállítás/elszívott légáram [m 3 /h] Magyarázat 2 C 0 Jelentéskód/üzemmód C0 = nincs jelentés C3 = a befúvó ventilátor állandó nyomás üzemmódban üzemel C6 = az elszívó ventilátor állandó nyomás üzemmódban üzemel C7 = maximális levegőáram korrekció 3 bp.1 A kerőlőág üzemállapota (csak beépített kerülőágnál) 0 = kerülőági elzáró szelep zárva 1 = kerülőági elzáró szelep automatikus üzemben 2 = befújt levegőáram minimális 4 tp.9. Külső levegőhőmérséklet [ C] Negatív (< 0 C) hőmérsékletnél a kijelzés tp.9. 5 ts.21 Elszívott levegő hőmérséklet [ C] 6 ln.0 Nincs funkciója 7 u 156 Aktuális befúvási levegőáram [m 3 /h] 8 u 156 Aktuális elszívási levegőáram [m 3 /h] 9 t.180 Aktuális nyomás a befúvó csatornában [Pa] 10 A.180 Aktuális nyomás az elszívó csatornában [Pa] 11 u0.0 A fagyvédelem üzemállapota 0 = nincs, 1 t/m 4 = nyomás egyensúlytalanság 5 = befúvó ventilátor kikapcsolva 12 St.9 Kifújt levegő hőmérséklete (az érzékelő nem tartozék) 13 Pt.18 Befújt levegő hőmérséklete (az érzékelő nem tartozék) [ C] [ C] Ha nincs érzékelő beszerelve, a kijelzés St.75 Ha nincs érzékelő beszerelve, a kijelzés Pt.75 13

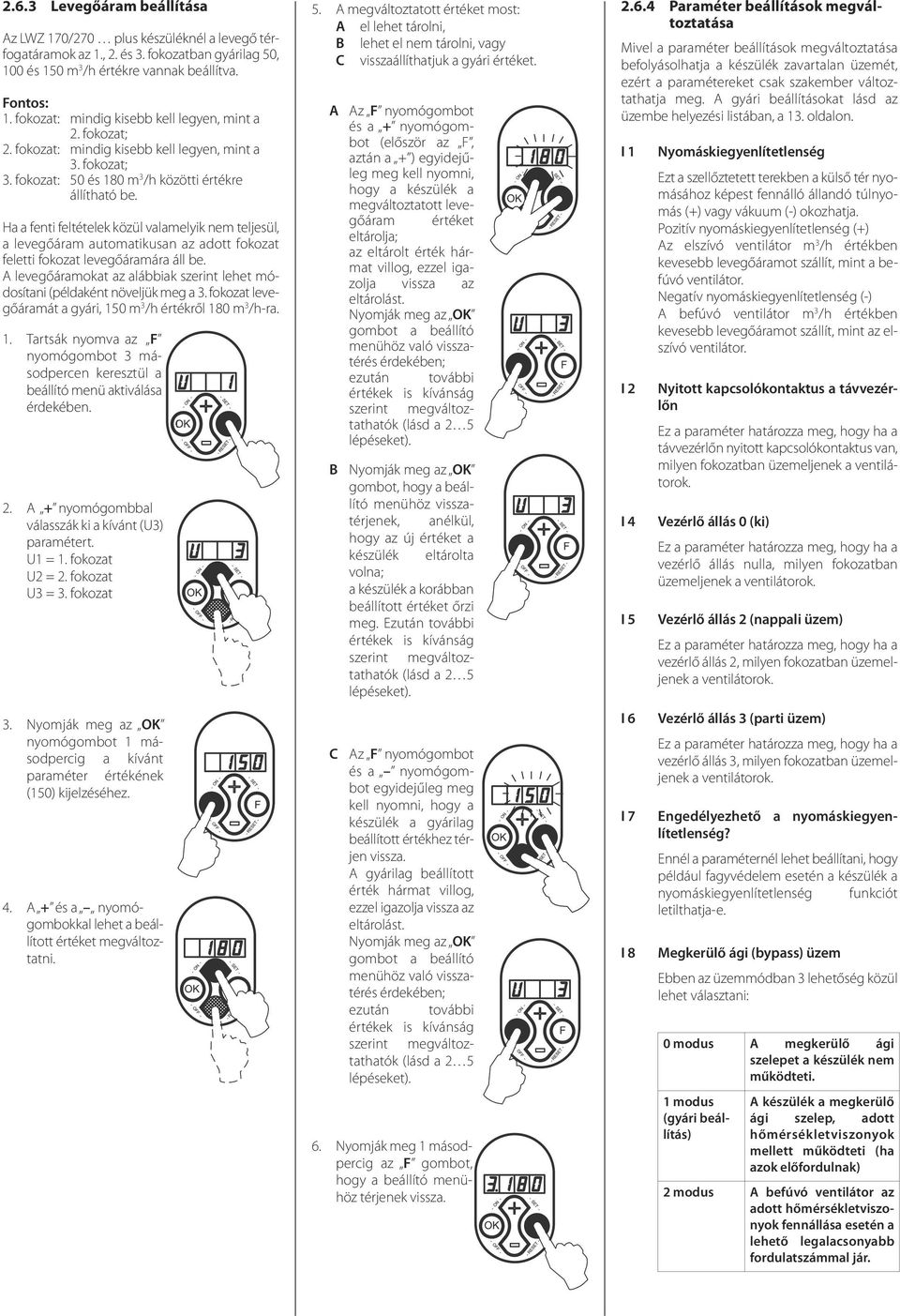

14 2.6.3 Levegőáram beállítása 5. A megváltoztatott értéket most: Paraméter beállítások megváltoztatása A el lehet tárolni, Az LWZ 170/270 plus készüléknél a levegő térfogatáramok az 1., 2. és 3. fokozatban gyárilag 50, B lehet el nem tárolni, vagy Mivel a paraméter beállítások megváltoztatása C visszaállíthatjuk a gyári értéket. 100 és 150 m 3 /h értékre vannak beállítva. befolyásolhatja a készülék zavartalan üzemét, ezért a paramétereket csak szakember változtathatja meg. A gyári beállításokat lásd az üzembe helyezési listában, a 13. oldalon. Fontos: 1. fokozat: mindig kisebb kell legyen, mint a 2. fokozat; 2. fokozat: mindig kisebb kell legyen, mint a 3. fokozat; 3. fokozat: 50 és 180 m 3 /h közötti értékre állítható be. Ha a fenti feltételek közül valamelyik nem teljesül, a levegőáram automatikusan az adott fokozat feletti fokozat levegőáramára áll be. A levegőáramokat az alábbiak szerint lehet módosítani (példaként növeljük meg a 3. fokozat levegőáramát a gyári, 150 m 3 /h értékről 180 m 3 /h-ra. 1. Tartsák nyomva az F nyomógombot 3 másodpercen keresztül a beállító menü aktiválása érdekében. 2. A + nyomógombbal válasszák ki a kívánt (U3) paramétert. U1 = 1. fokozat U2 = 2. fokozat U3 = 3. fokozat 3. Nyomják meg az OK nyomógombot 1 másodpercig a kívánt paraméter értékének (150) kijelzéséhez. 4. A + és a nyomógombokkal lehet a beállított értéket megváltoztatni. A Az F nyomógombot és a + nyomógombot (először az F, aztán a + ) egyidejűleg meg kell nyomni, hogy a készülék a megváltoztatott leve- B C gőáram értéket eltárolja; az eltárolt érték hármat villog, ezzel igazolja vissza az eltárolást. Nyomják meg az OK gombot a beállító menühöz való visszatérés érdekében; ezután további értékek is kívánság szerint megváltoztathatók (lásd a 2 5 lépéseket). Nyomják meg az OK gombot, hogy a beállító menühöz visszatérjenek, anélkül, hogy az új értéket a készülék eltárolta volna; a készülék a korábban beállított értéket őrzi meg. Ezután további értékek is kívánság szerint megváltoztathatók (lásd a 2 5 lépéseket). Az F nyomógombot és a nyomógombot egyidejűleg meg kell nyomni, hogy a készülék a gyárilag beállított értékhez térjen vissza. A gyárilag beállított érték hármat villog, ezzel igazolja vissza az eltárolást. Nyomják meg az OK gombot a beállító menühöz való visszatérés érdekében; ezután további értékek is kívánság szerint megváltoztathatók (lásd a 2 5 lépéseket). 6. Nyomják meg 1 másodpercig az F gombot, hogy a beállító menühöz térjenek vissza. I 1 I 2 I 4 I 5 I 6 I 7 I 8 Nyomáskiegyenlítetlenség Ezt a szellőztetett terekben a külső tér nyomásához képest fennálló állandó túlnyomás (+) vagy vákuum (-) okozhatja. Pozitív nyomáskiegyenlítetlenség (+) Az elszívó ventilátor m 3 /h értékben kevesebb levegőáramot szállít, mint a befúvó ventilátor. Negatív nyomáskiegyenlítetlenség (-) A befúvó ventilátor m 3 /h értékben kevesebb levegőáramot szállít, mint az elszívó ventilátor. Nyitott kapcsolókontaktus a távvezérlőn Ez a paraméter határozza meg, hogy ha a távvezérlőn nyitott kapcsolókontaktus van, milyen fokozatban üzemeljenek a ventilátorok. Vezérlő állás 0 (ki) Ez a paraméter határozza meg, hogy ha a vezérlő állás nulla, milyen fokozatban üzemeljenek a ventilátorok. Vezérlő állás 2 (nappali üzem) Ez a paraméter határozza meg, hogy ha a vezérlő állás 2, milyen fokozatban üzemeljenek a ventilátorok. Vezérlő állás 3 (parti üzem) Ez a paraméter határozza meg, hogy ha a vezérlő állás 3, milyen fokozatban üzemeljenek a ventilátorok. Engedélyezhető a nyomáskiegyenlítetlenség? Ennél a paraméternél lehet beállítani, hogy például fagyvédelem esetén a készülék a nyomáskiegyenlítetlenség funkciót letilthatja-e. Megkerülő ági (bypass) üzem Ebben az üzemmódban 3 lehetőség közül lehet választani: 0 modus A megkerülő ági szelepet a készülék nem működteti. 1 modus (gyári beállítás) A készülék a megkerülő ági szelep, adott hőmérsékletviszonyok mellett működteti (ha azok előfordulnak) 2 modus A befúvó ventilátor az adott hőmérsékletviszonyok fennállása esetén a lehető legalacsonyabb fordulatszámmal jár.

15 I 9 Megkerülő ág (bypass) hiszterézis Ennél a paraméternél lehet megadni, hogy hány fokkal csökkenhet a helyiséghőmérséklet mielőtt a megkerülő ág lezár, vagy a befúvó ventilátor a minimális fordulatszámra áll. 5 A + és a nyomógombokkal lehet a beállított értéket megváltoztatni. 7 Nyomják meg 1 másodpercig az F gombot, hogy a beállító menühöz térjenek vissza. I 10 Állandó nyomásra szabályozás kikapcsolva Itt lehet beállítani, hogy a ventilátorok minden esetben állandó fordulatszámmal járjanak, vagy egy meghatározott ellenállás túllépése esetén állandó nyomásra szabályozzanak. 6 A megváltoztatott értéket most: A el lehet tárolni, B lehet el nem tárolni, vagy C visszaállíthatjuk a gyári értéket. I 13 Szűrőállapot jelzés Meghatározható, hogy az állapotjelzés megjelenjen-e a kijelzőn. I 3 / I 11 / I 12 és I 14 Ezeknek a paramétereknek az LWZ 170/270 plus készüléknél nincs jelentősége. A Betrieb (üzem) üzemmód paramétereinél beállított értékek megváltoztatásához a következő lépések szükségesek. Példaként az I 7 paramétert fogjuk 1 értékről 0 értékre változtatni. 1 Tartsák nyomva az F nyomógombot 3 másodpercen keresztül a beállító menü aktiválása érdekében. A Az F nyomógombot és a + nyomógombot (először az F, aztán a + ) egyidejűleg meg kell nyomni, hogy a készülék a megváltoztatott levegőáram értéket eltárolja; az eltárolt érték hármat villog, ezzel igazolja vissza az eltárolást. Nyomják meg az OK gombot a beállító menühöz való visszatérés érdekében; ezután további értékek is kívánság szerint megváltoztathatók (lásd a 2 5 lépéseket). 2 Nyomják meg egyidejűleg az F és az OK nyomógombot legalább 3 másodpercig a szerelő által módosítható paramétercsoport aktiválásához. 3 A + és a nyomógombokkal lehet a kívánt paraméterhez eljutni. 4 Nyomják meg az OK nyomógombot 1 másodpercig a kívánt paraméter értékének kijelzéséhez. B C Nyomják meg az OK gombot, hogy a beállító menühöz visszatérjenek, anélkül, hogy az új értéket a készülék eltárolta volna; a készülék a korábban beállított értéket őrzi meg. Az F nyomógombot és a nyomógombot egyidejűleg meg kell nyomni (először az F, aztán a + ), hogy a készülék a gyárilag beállított értékhez térjen vissza. A gyárilag beállított érték hármat villog, ezzel igazolja vissza az eltárolást. Nyomják meg az OK gombot a beállító menühöz való visszatérés érdekében. 15

16 Üzembe helyezési lista Paraméter Leírás Beállítási határok Gyári beállítás Beállított érték U1 1. fokozat térfogatáram LWZ LWZ 400 U2 2. fokozat térfogatáram LWZ LWZ 400 U3 3. fokozat térfogatáram LWZ LWZ 400 U4 Minimális külső hőmérséklet a megkerülő ág szabályozásához U5 Minimális helyiséghőmérséklet a megkerülő ág szabályozásához 100 LWZ LWZ LWZ LWZ LWZ LWZ U8 Nedvességérzékelő 0,1 0 (ki) I 1 Rögzített nyomáskiegyenlítetlenség I 2 Nyitott kapcsolókontaktus a távvezérlőn 0, 1, 2, 3 1 I 3 Nincs funkciója 2, 3 2 I 4 Vezérlő állás KI 0, 1, 2, 3 0 I 5 Vezérlő állás 2 0, 1, 2, 3 2 I 6 Vezérlő állás 3 0, 1, 2, 3 3 I 7 Nyomáskiegyenlítetlenség engedélyezés 0, 1 1 (igen) I 8 Megkerülő ági (bypass) üzem 0, 1, 2 1 I 9 Megkerülő ág (bypass) hiszterézis I10 Állandó nyomásra szabályozás kikapcsolva 0, 1 0 (nem) I11 Fűtési mód (nincs funkciója) 0, 1, 2, 3 0 I12 Előfűtő kikapcsolt hőmérséklet beállítás ,5 (nincs funkciója) I13 Szűrőállapot kijelzés ki/be 1, 0 1 (be) I14 Kiegészítő áramkör (nincs funkciója) 1, Hibaértékelés Ha a vezérlés hibát észlel, a kijelzőn egy betű/szám kombináció jelenik meg. Például ha a készülék az F9 hibát jelzi ki, az azt jelenti, hogy a hiba a kültéri levegő vezetékében van. A készülék megtartja a memóriában a hibát mindaddig, amíg azt el nem hárítják. Ezután a készülék automatikusan újraállítja a programot (Autoreset), és az Betrieb (üzem) üzemmódba tér vissza. Az alábbi táblázat mutatja a kijelzett hibákat, azok lehetséges okait, és a tennivalókat az adott hiba esetén. Hibakód Lehetséges okok Teendők az adott hiba esetén F2 A befúvó ventilátor leállt A befúvóventilátort ki kell cserélni F5 Az elszívó ventilátor leállt Az elszívó ventilátort ki kell cserélni F9 F10 A külső levegő hőmérsékletérzékelője hibás Az elszívott levegő hőmérsékletérzékelője hibás Az érzékelő vezeték bekötésének ellenőrzése a vezérlőnél. Az érzékelő vezeték ellenőrzése az érzékelőnél Az érzékelő cseréje Az érzékelő vezeték bekötésének ellenőrzése a vezérlőnél Az érzékelő vezeték ellenőrzése az érzékelőnél Az érzékelő cseréje 16

17 2.8 Karbantartás és tisztítás A szakember általi tisztítás magába foglalja a hőcserélő tisztítását és a ventilátorok tisztítását. Ezek a tisztítások üzemmódtól függően, de legalább 3 évente egyszer végzendők Kapcsolják ki a készüléket. Ehhez nyomják meg egyidejűleg az OK és a nyomógombokat legalább 3 másodpercig. Húzzák kia csatlakozóból a dugót, és távolítsák el a szűrők fedelét. Húzzák ki a szűrőket a helyükről. Szereljék le a mellső burkolatot. Figyelem: a plus változat szétszereléséhez olvassák el a pontot a 18. oldalon! 4 5 A hőcserélőt a fogantyújánál fogva óvatosan húzzák ki a készülékből. A hőcserélőt meleg vízzel és mosogatószerrel (oldószert ne használjanak!) tisztítsák meg. A tisztítás után a hőcserélőt tiszta meleg vízzel gondosan öblítsék le, majd hagyják megszáradni. Figyelem: a plus változatnál a tisztítás előtt a záróelemet (csúszka) távolítsák el! Építsék ki a kezelőegységet. Húzzák le az összes csatlakozót a vezérlő egységről, amik az átvezető lemezzel kötik össze. Húzzák le a földelő vezetéket is a készüléktestről. A ventilátoregységet elővigyázatosan húzzák ki előre a készülékből, és szereljék le az EPS házat róla. A ventilátorokat sűrített levegővel vagy ecsettel tisztítsák meg. Közben ügyeljenek arra, hogy a ventilátorlapátok ne görbüljenek el, mert ez a forgórész kiegyenlítettségét elrontja, és a zajképződést megnöveli. A kiegyenlítő súlyokat a lapáton tilos arrébb csúsztatni. 10 Az EPS házat meleg vízzel és mosogatószerrel tisztítsák meg (oldószert ne használjanak!), és a tisztítás után a hőcserélőt tiszta meleg vízzel gondosan öblítsék le, majd hagyják megszáradni. A készülék tisztítás utáni összeszerelését fordított sorrendben végezzék: - Az EPS házat szereljék rá a ventilátoregységre. - Építsék be az összeszerelt részt a készülékbe. - Csavarozzák vissza a földelő vezetéket, és csatlakoztassák az elektromos csatlakozókat a vezérlő egységre. - Szereljék vissza a vezérlő egységet. - Szereljék vissza a hőcserélőt. - Szereljék vissza a megkerülő ági egységet (bypass, csak a plus változatnál). Közben ügyeljenek arra, hogy az állítómotor kábele helyesen van csatlakoztatva. - Szereljék vissza a mellső burkolólemezt. - A szűrőket tegyék a helyükre a tiszta oldalukkal a hőcserélő felé. - A szűrő fedőlemezt tegyék vissza. - Csatlakoztassák a hálózatra a készüléket. - Kapcsolják be a szellőztetőt a kezelőmezőn az OK és + gombok egyidejű, 3 másodpercig tartó megnyomásával. Befejezésképpen próbálják ki a készülék összes üzemállapotát. 17

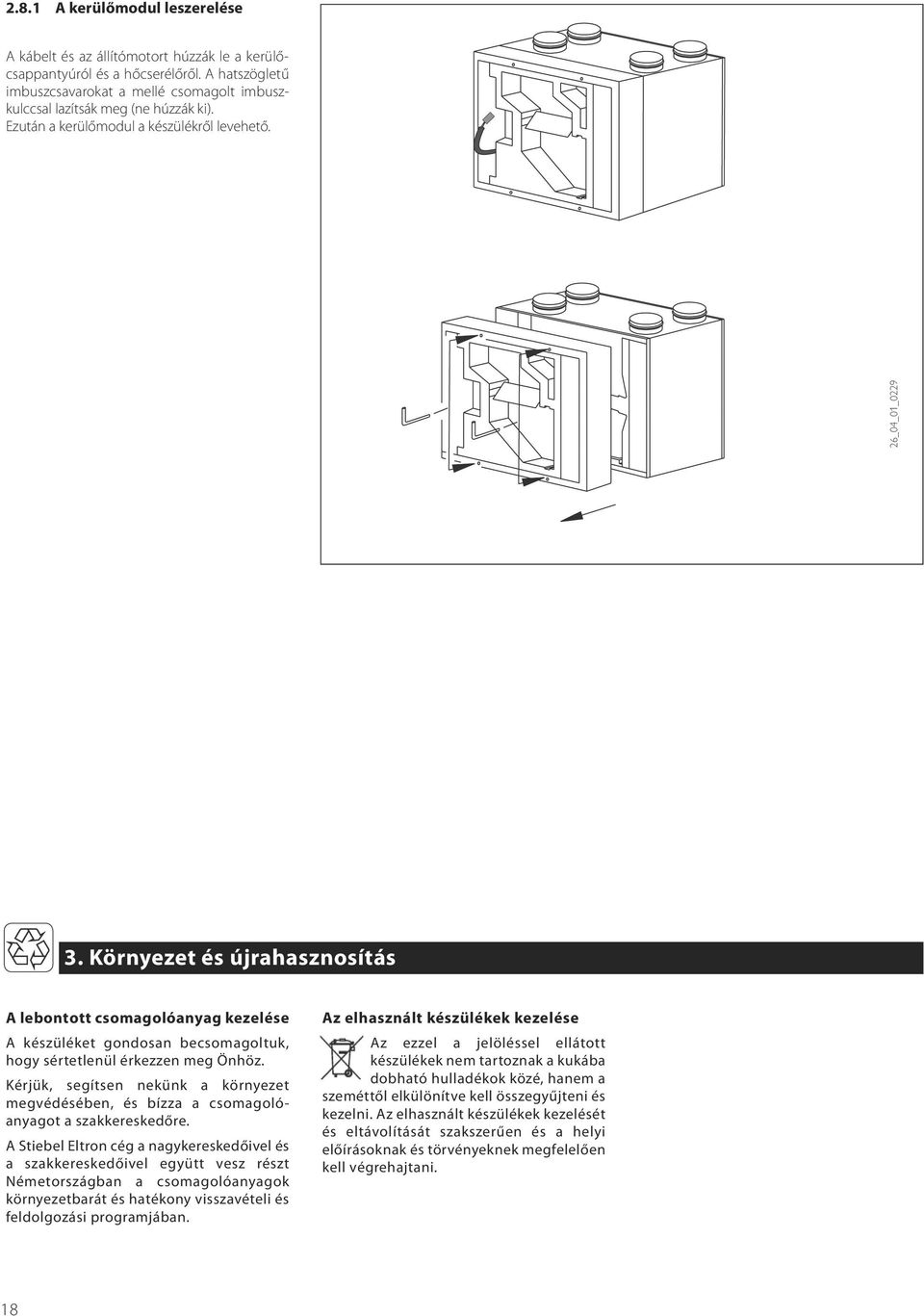

18 2.8.1 A kerülőmodul leszerelése A kábelt és az állítómotort húzzák le a kerülőcsappantyúról és a hőcserélőről. A hatszögletű imbuszcsavarokat a mellé csomagolt imbuszkulccsal lazítsák meg (ne húzzák ki). Ezután a kerülőmodul a készülékről levehető. 3. Környezet és újrahasznosítás A lebontott csomagolóanyag kezelése A készüléket gondosan becsomagoltuk, hogy sértetlenül érkezzen meg Önhöz. Kérjük, segítsen nekünk a környezet megvédésében, és bízza a csomagolóanyagot a szakkereskedőre. A Stiebel Eltron cég a nagykereskedőivel és a szakkereskedőivel együtt vesz részt Németországban a csomagolóanyagok környezetbarát és hatékony visszavételi és feldolgozási programjában. Az elhasznált készülékek kezelése Az ezzel a jelöléssel ellátott készülékek nem tartoznak a kukába dobható hulladékok közé, hanem a szeméttől elkülönítve kell összegyűjteni és kezelni. Az elhasznált készülékek kezelését és eltávolítását szakszerűen és a helyi előírásoknak és törvényeknek megfelelően kell végrehajtani. 18

19 4. Garancia A garanciális idő minden, a háztartásban használt Stiebel Eltron készülékre egységesen 12 hónap, a jótállási jegyben foglalt garanciális feltételek szerint! A garancia csak abban az országban érvényesíthető, ahol a készüléket megvásárolták. Kérjük, forduljon az országban működő Stiebel Eltron kirendeltséghez, vagy az importőrhöz. A készülék szerelését, elektromos bekötésének megvalósítását, karbantartását és üzembehelyezését csak minősített szakember végezheti. A gyártó semmilyen felelősséget nem vállal azokért a meghibásodott készülékekért, amelyet nem az adott készülékre vonatkozó szerelési és kezelési előírás szerint szereltek, helyeztek üzembe, ill. működtettek. 19

20 Németország STIEBEL ELTRON GmbH & Co. KG Dr.-Stiebel-Straße D Holzminden Tel Fax Értékesítés Tel Fax Ügyfélszolgálat Tel Fax Alkatrész értékesítés Tel Fax Elosztó központ Tel Fax Magyarország STIEBEL ELTRON Kft. H-2040 Budaörs, Gyár u. 2. Telefon: 36-1/ Telefax: 36-1/ A jövô komfortos technikája A műszaki változtatás joga fenntartva.
