3 Bevezetés a párátlanítók technológiájába 4 Uszodai párátlanítók - DRY 300 sorozat 5 Uszodai párátlanítók - DRY 500 sorozat 6 Uszodai párátlanítók -

Átírás

1

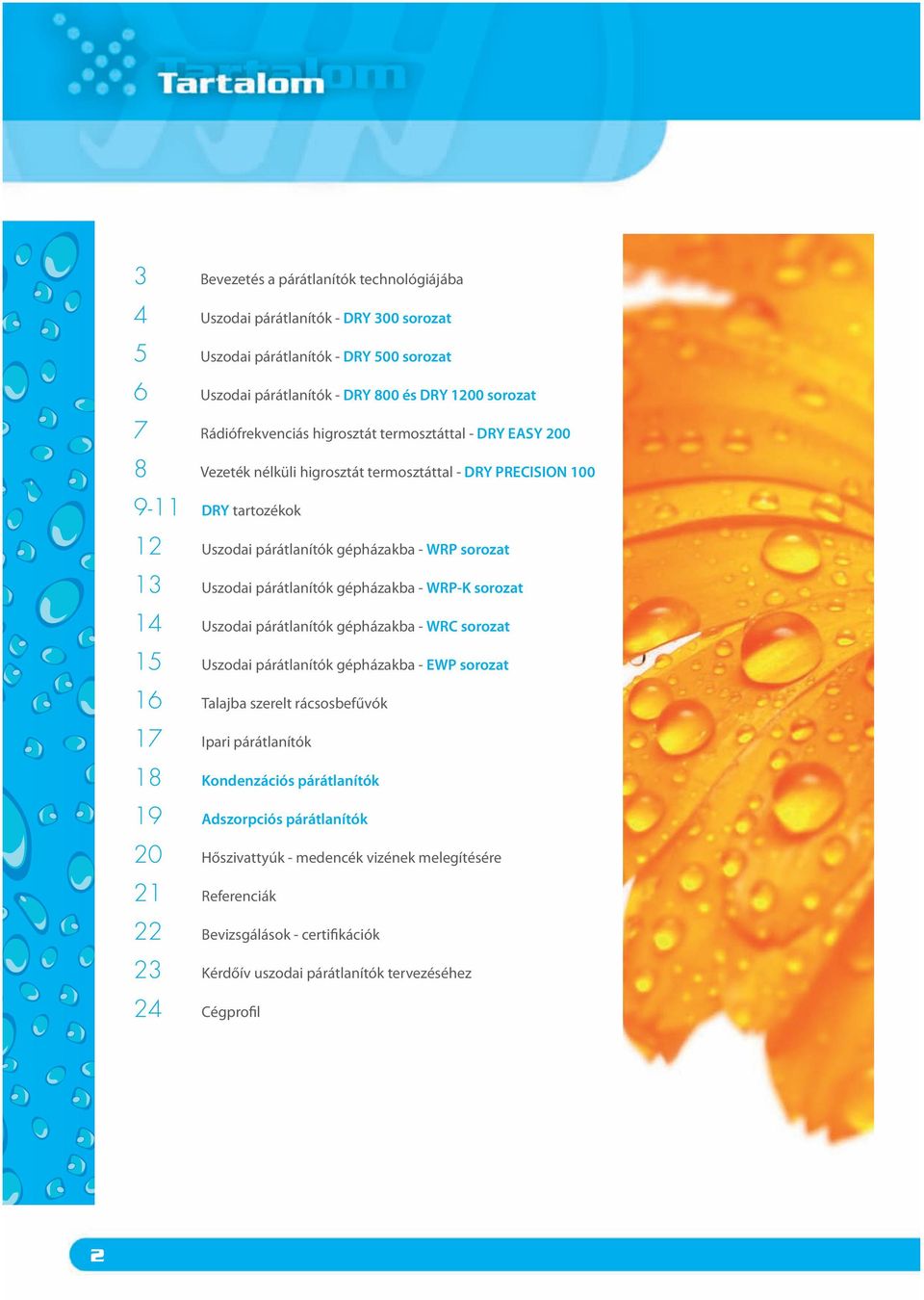

2 3 Bevezetés a párátlanítók technológiájába 4 Uszodai párátlanítók - DRY 300 sorozat 5 Uszodai párátlanítók - DRY 0 sorozat 6 Uszodai párátlanítók - DRY 800 és DRY 1200 sorozat 7 Rádiófrekvenciás higrosztát termosztáttal - DRY EASY Vezeték nélküli higrosztát termosztáttal - DRY PRECISION DRY tartozékok 12 Uszodai párátlanítók gépházakba - WRP sorozat 13 Uszodai párátlanítók gépházakba - WRP-K sorozat 14 Uszodai párátlanítók gépházakba - WRC sorozat 15 Uszodai párátlanítók gépházakba - EWP sorozat 16 Talajba szerelt rácsosbefűvók 17 Ipari párátlanítók 18 Kondenzációs párátlanítók 19 Adszorpciós párátlanítók 20 Hőszivattyúk - medencék vizének melegítésére 21 Referenciák 22 Bevizsgálások - certifikációk 23 Kérdőív uszodai párátlanítók tervezéséhez 24 Cégprofil 2

3 A párátlanítás szükségessége A magas energiaárak egyre inkább befolyásolják az épületek használóit a fűtés mértékét és a terek szigetelését illetően, meggátolva ezzel az épületek természetes páraelvezetését. Csak kevesen veszik észre, hogy hány párolgó vízforrás található háztartásaikban, és ez által mennyi nedvesség kerül a levegőbe - pl: az emberi légzéssel, zuhanyzással, fürdéssel, főzéssel, víz forralásával, mosással, növények által, uszoda csarnokokban, új épületek falaiból, stb. Ez a nedvesség nem tud szabadon távozni, így bent reked otthonainkban. Ha a felesleges nedvesség nem szűnik meg, az épületszerkezetek eláznak, megjelenik a penész a falakon, korrózió jelenik meg a fémszerkezeten és folyamatos nedvesség tapasztalható az ablakokon. A felesleges nedvesség nem csupán a penész és kondenzvíz létrejötte miatt bosszantó, hosszútávon káros lehet az egészségre is (pl: allergiás reakciók kiváltója, mint az asztma és ekcéma), és nem utolsó sorban a pénztárcánkat sem kíméli. A régi típusú párátlanítás melynek alapja a folyamatos levegőcserélés, amely egyidejűleg biztosítja a felmelegített levegő folyamatos áramlását a magas üzemeltetési költségek miatt mára kevésbé preferált. Manapság az emberek többsége választja a párátlanítás modern módját, amely a hideg felületek kondenzációján alapul. Ezáltal az energia fogyasztása akár 80%-kal csökkenthető a korábban említett régi módszerrel szemben. Azon elektromos berendezéseket nevezzük párátlanítóknak, amelyeket hőszivattyúzás során a nedvesség megszüntetésére használunk. Használatuk szerint 3 csoportba oszthatók: uszodai párátlanítók, otthoni lakás párátlanítók és ipari párátlanítók. Használatuk értelme és célja a páralecsapódás és a penész csökkentése, valamint az egészséges lakókörnyezet biztosítása. A MICROWELL KFT. több éves szakmai tapasztalattal, európai székhelyű gyárával a párátlanítók egyik vezető gyártója és forgalmazója. Különböző páramentesítési megoldásokat kínál otthonok, uszodák és ipari csarnokok számára. A termékeink teljes skálája megtalálható ebben a katalógusban. 3

4 DRY 300 sorozat Plastik, Metal Plastik Metal Alapfelszereltség: mechanikus DRY J10 higrosztát Opcionális felszereltség: DRY Easy 200 rádiófrekvenciás higrosztát Előnyök - nagy teljesítmény, alacsony energiafogyasztás, alacsony zajszint - nagyon csendes rotációs kompresszor - egyszerű üzemeltetés és kezelés - szabadalom, 3 védőréteggel ellátott rozsdásodás elleni fémbevonat Műszaki adatok Modell: DRY 300 Plastik DRY 300 Metal Borító anyag: műanyag fém Szín: fehér ezüst fehér Higrosztát típusa: mechanikus digitális Higrosztát pontossága*: +/- 5 % r.p. fix +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális Páratartalom jelzés: nem igen Kijelző kalibrációja: nem igen Teljesítmény (30 C, 60% r.p.): l/24ó Fűtési teljesítmény: kw 1,9 1,9 Fogyasztás: kw 0,7 0,7 Légáramlás: m 3 /ó Méretek (szé x ma x mé): mm 780 x 653 x x 653 x 300 Súly: kg 40/46 /56 * Összehasonlítva a standard páraszabályozást a beállított szabályozással elmondható, hogy minél pontosabb a páraszabályzás, a gépek teljes működési ideje és energiafogyasztása annál alacsonyabbá válik. Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát Alkalmazás - kissebb úszómedencék részére m 2 -ig - nagy ablakok nélküli szobákba - felszerelési opciók: padlóra, falra, falon keresztül Választható tartozékok - vezeték nélküli távirányítható higrosztát - meleg vizet generáló fűtőbetét - csővezeték tartozékok, a falon keresztüli telepítéshez (csak Plastik) - mobil talpazat, padlóra való szereléshez Csatlakoztatás (áramellátás, vízelvezető, központi fűtés) 15 1 meleg víz fűtőelemének csatlakozója a fűtővíz elosztóhoz (oldalról) kondenzvíz elvezető tápbemenet Csatlakozási mód a Plastik és a Metal típusokhoz (hátulról)

5 DRY 0 sorozat Plastik, Metal Plastik Metal Alapfelszereltség: mechanikus DRY J10 higrosztát Opcionális felszereltség: DRY Easy 200 rádiófrekvenciás higrosztát Előnyök - nagy teljesítmény, alacsony energiafogyasztás, alacsony zajszint - nagyon csendes rotációs kompresszor - egyszerű üzemeltetés és kezelés - szabadalom, 3 védőréteggel ellátott rozsdásodás elleni fémbevonat Műszaki adatok Modell: DRY 0 Plastik DRY 0 Metal Borító anyag: műanyag fém Szín: fehér ezüst Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát Alkalmazás - kisebb úszómedencék részére m 2 -ig - nagy ablakok nélküli szobákba - felszerelési opciók: padlóra, falra, falon keresztül Választható tartozékok - vezeték nélküli távirányítható higrosztát - meleg vizet generáló fűtőbetét - csővezeték tartozékok, a falon keresztüli telepítéshez (csak Plastik) - mobil talpazat, padlóra való szereléshez Csatlakoztatás (áramellátás, vízelvezető, központi fűtés) meleg víz fűtőelemének csatlakozója a fűtővíz elosztóhoz (oldalról) Higrosztát típusa: mechanikus digitális Higrosztát pontossága*: +/- 5 % r.p. fix +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális Páratartalom jelzés: nem igen Kijelző kalibrációja: nem igen Teljesítmény (30 C, 60% r.p.): l/24ó Fűtési teljesítmény: kw 3,5 3,5 Fogyasztás: kw 1,0 1,0 Légáramlás: m 3 /ó Méretek (szé x ma x mé): mm 1245 x 653 x x 653 x 300 Súly: kg 60/69 77/ kondenzvíz elvezető tápbemenet Csatlakozási mód a Plastik és a Metal típusokhoz (hátulról) * Összehasonlítva a standard páraszabályozást a beállított szabályozással elmondható, hogy minél pontosabb a páraszabályzás, a gépek teljes működési ideje és energiafogyasztása annál alacsonyabbá válik. 5

6 DRY 800 és DRY 1200 sorozat Metal DRY 800 Metal DRY 1200 Metal Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát Előnyök - nagy teljesítmény, alacsony energia fogyasztás, alacsony zajszint - nagyon csendes rotációs kompresszor - digitális higrosztát - szabadalom, 3 védőréteggel, ellátott rozsdásodás elleni fémburkolat - egyszerű, falon keresztüli telepítés Műszaki adatok Modell: DRY 800 Metal DRY 1200 Metal Borító anyag: fém fém Szín: ezüst ezüst fehér fehér Higrosztát típusa: digitális digitális Higrosztát pontossága*: +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális +/- 1 % r.p. -tól +/- 10 % r.p. -ig opcionális Páratartalom jelzés: igen igen Kijelző kalibrációja: igen igen Teljesítmény (30 C, 60% r.p.): l/24ó Fűtési teljesítmény: kw 5,1 7,2 Fogyasztás: kw 1,7 2,4 Légáramlás: m 3 /ó Méretek (szé x ma x mé): mm 12 x 9 x x 9 x 310 Súly: kg 96/ /110 * Összehasonlítva a standard páraszabályozást a beállított szabályozással elmondható, hogy minél pontosabb a páraszabályzás, a gépek teljes működési ideje és energiafogyasztása annál alacsonyabbá válik. Alapfelszereltség: elektronikus DRY 2SH panel higrosztát Opcionális felszereltség: DRY Precision 100 távirányítható higrosztát Alkalmazás - DRY 800 sorozat: úszómedencék részére m 2 ig - DRY 1200 sorozat: úszomedencék részére m 2 ig - nagy ablakok nélküli szobákba - installációs opciók: padlóra, falra, fal mögé Választható tartozékok - vezeték nélküli távvezető higrosztát - meleg vizet generáló fűtőtest - tartozékok, a fal mögé telepítéshez Csatlakoztatás (áramellátás, vízelvezető, központi fűtés) meleg víz fűtőelemének csatlakozója a fűtővíz elosztóhoz (oldalról) 280 Csatlakozási mód a Plastik és a Metal típusokhoz kondenzvíz elvezető (hátulról) 6

7 DRY EASY 200 Adó, Vevő Adó Vevő Alkalmazás Ez az egyszerű vezérlőegység a párátlanító távirányításához használható. A készülék 1600 VA -ig vezérelheti a fogyasztót. A készülék két részből áll: 1. adó: térben elhelyezett mérőegység, 2. kapcsoló: a párátlanítóban elhelyezett vevő egység. Az adó és a vevő készülék között egyirányú, vezeték nélküli kommunikáció lép fel. A kapcsolót érintő áramkimaradás esetén a korábban beállított üzemmód nem vész el, a berendezés 15 perc alatt automatikusan újraindul a legfrissebb adatokat megjelenítve. A készülék felhasználási területei: uszodák, nappalik, télikertek, irodák, munkaterületek, raktárak, mosókonyhák, laboratóriumok, üvegházak, stb. Műszaki adatok Páratartalom mérésének pontossága: 1,5% r.p. A szabályozás hiszterézise: 1-9% r.p. A hőmérséklet szabályozás hiszterézise: 0,1-0,9 C A páratartalom beállításának határai: 15-85% r.p. A hőmérséklet beállításának határai: 5-39 C Páratartalom kijelzése: 1% r.p. -ig Hőmérséklet kijelzése: 0,1 C -ig Rádió kommunikációs frekvencia: 433,92 MHz A mérő-adó készülék tápellátása: 2x 1,5V AA A vevő készülék tápellátása: 230 VAC/ Hz Kimenet: 2 relé Kontaktus: feszültségmentes Kapcsolható teljesítmény: 2V / 8A Fedetség: IP54 Funkciók - a levegő relatív páratartalmának állandó mérése digitális kijelzővel - a beállított és mért páratartalom és hőmérséklet kijelzése - a kívánt páratartalom és hőmérséklet egyszerű beállítása - egyszerű egyirányú rádiós kommunikáció - vezeték nélküli kapcsolat a készülék 20 m es távolságban (a közvetlen láthatóság) - áramkimaradás után a beállított üzemmód automatikus megújulása legkésőbb 15 percen belül - elem állapotának ellenőrzése elemcsere szükségességének jelzése - parancs küldés kijelzése az antenna - ikon felvillanásával - a párátlanítás bekapcsolásának kijelzése a ventillátor - ikon megjelenésével - a fűtés bekapcsolásának kijelzése a láng - ikon megjelenésével - a kívánt páratartalom és hőmérséklet egyszerű beállítása - a kijelző fényerejének állíthatósága - adatátviteli kód állíthatósága - kapcsolási teszt - utolsó 32 óra átlag hőmérsékletének és páratartalmának grafikus kijelzése 7

8 DRY PRECISION 100 Adó, Vevő Adó Vevő Alkalmazás Ez a sokattudó eszköz a vezeték nélküli párátlanító és fűtőberendezések vezérléséhez használható. A készülék két részből áll: 1. adó: térben elhelyezet mérőegység, 2. kapcsoló: párátlanítóban elhelyezett fogadó egység. A két eszköz között kétirányú, vezeték nélküli rádiókommunikáció áll fenn. A kapcsolót érintő áramkimaradás esetén a korábban beállított üzemmód nem vész el, a berendezés automatikusan újraindul, a legfrissebb adatokat megjelenítve. A készülék felhasználási területei: uszodák, nappalik, télikertek, irodák, munkaterületek, raktárak, mosókonyhák, laboratóriumok, üvegházak, stb. Műszaki adatok Páratartalom mérésének pontossága: +/- 1,5 % r.p. Hőmérsékletmérés pontossága: 1 C A páratartalom beállításának határai: 1-10 % r.p. A hőmérséklet beállításának határai: 1-10 C Rádiókommunikációs frekvencia (problémamentes üzemelés WiFi-vel és Bluetooth-al): 2,4 GHz A mérő-adó készülék tápellátása: 2x 1,5 V AA A vevő készülék tápellátása: 230 VAC/ Hz Kimenet: 3 relé Kontaktus: feszültségmentes Kapcsolási teljesítmény: 230 V / 2 A Fedetség: IP54 Funkciók - pontos mérés biztosítása a digitális páratartalom és hőmérséklet kijelző segítségével - a kívánt páratartalom és hőmérséklet beállításának lehetősége - a megjelenített páratartalom és hőmérséklet korrekciójának lehetősége (kalibrálás) - a párátlanítás és a fűtés hiszterézisének beállítási lehetősége (a kapcsolási és bővítési pont távolsága a kívánt páratartalomhoz és hőmérséklethez) - a beállított üzemmód automatikus megújulása áramkimaradás után - kétirányú vezeték nélküli rádiókommunikáció biztosítása - 11 független csatorna, egy szabad csatorna automatikus kiválasztása - vezeték nélküli kapcsolat 30 m távolságig (a közvetlen láthatóság) - lehetőség a kapcsolat kiterjesztésére, továbbító vevők elhelyezésével 30 méterenként - két pár önálló munkavégzésének képessége egy rádiósávon belül - négy vevő vezérlésének lehetősége egy adó segítségével - pára, hőmérséklet értékeinek adatrögzítése - a rögzített adatok USB kulcsra másolási lehetősége - dátum és idő beállítása - kijelző világítás és displayvédő üzemmód beállítási lehetőségek - választható nyelv a beállításokhoz (HU, SK, EN, DE, PL, RU) 8

9 DRY PN300/0/800/1200 Légcsatorna rendszerek A légcsatorna rendszerek a párátlanító falon keresztüli telepítésnél játszanak fontos szerepet. Az uszodatérben csupán két rácsos elem látható, melyek a fal másik oldalán kapcsolódnak a párátlanító fedeléhez. A párátlanító falon keresztüli telepítése esetén a légcsatorna rendszert először a párátlanító burkolatához rögzítjük. A rendszer kiépítéséhez elegendő mennyiségű és hosszúságú csővezeték áll rendelkezésre, amely akár 400 mm-es falvastagságig lehetővé teszi a szerelést. Az egyenes darabok karimái csúsztathatók, ezáltal méretre vághatók a telepítés helyszínén. Ezt követően a karimákat össze kell csavarozni. A szett a karimák sarkainak rögzítéséhez tömítő szalagot és csavarokat is tartalmaz, valamint tartalmazza a C-kapcsokat a karimák középső összehúzásához. DRY PN 300/0 Oldalsó keresztmetszet A medence felöli nézet DRY DRY DRY DRY 0 Méretezve a beépítési nyílások méretei DRY PN 800/1200 Oldalsó keresztmetszet A medence felöli nézet Méretezve a beépítési nyílások méretei 9

10 DRY TV 300/0/800, DRY SV 100, DRY MS 300/0 Meleg vizet előállító elem - fűtőbetét, Szolenoid szelep, Mobil rögzítő állvány DRY TV 300/0/800 - Meleg vizet előállító elem - fűtőbetét Vízfűtőbetét típusa DRY TV 300 DRY TV 0/800 Leadott hőteljesítmény 90/70 C esés mellett 2000 W 4000 W Arra is a van lehetőség, hogy alap funkciókkal rendelkező párátlanítókat meleg vizet előállító elemmel szereljük fel, hozzákapcsolva a gépet a fűtési rendszerünkhöz. Ez leginkább a medence terekben jelent előnyt, ahol nincs elég hely vagy megfelelő mód a klasszikus fűtési berendezések kialakítására. Az ily módon létrehozott fűtés teljesítménye függ a párátlanító nagyságától. Ezt a megoldást többnyire fűtés kiegészítésként alkalmazzák, mivel a hő veszteség a medenceterekben általában nagyobb, mint a lakás egyéb tereiben. DRY SV Szolenoid szelep A szolenoid szelep be kikapcsolásával a fűtést szabályozza. A szolenoid vezérlését a beépített higrosztát és a DRY PRECI- SION együttes működése biztosítja. Csatlakozási menet: 1/2" Tekercs táplálási feszültsége: 230 V Hosszúság: 67 mm DRY MS 300/0 - Mobil rögzítő állvány A mobil rögzítő állvány lehetővé teszi az egyébként falra szerelhető DRY 300 és DRY 0 kompakt gépek talajon történő szerelését. Ezt a megoldást legtöbbször az atipikus terekben használják, ahol nincs megfelelő szélességű, teherbírású falfelület a gép rögzítésére. Az állvány rögzíthető állású kerekekkel van felszerelve. Teherbírás: kg 0-90 kg 10

11 DRY - 2SH, DRY - J10, Gasman CL2 Panel higrosztát, Klórgáz érzékelő DRY-2SH - Panel higrosztát hőmérővel Ez a digitális pára- és hőmérséklet kijelzővel felszerelt készülék alkalmas a párásító és a párátlanító készülékek ellenőrzésére. A készülék 2 részből áll: páraszabályzó és pára/hőmérséklet érzékelőből. Ezek kölcsönösen kapcsolódnak a 4 vezetékes 1,5 m hosszú csatlakozó kábelhez. Működési tartomány: C, 0-100% r.p. Vezérlőegység méretei: keresztmetszet - 72 x 30 mm, mélység - 70 mm Érzékelő mérete: 90 mm x d 15 mm Kimeneti relé: feszültségmentes kontakt 2V/2A Takarás: IP20 DRY-J10 - Paneles, mechanikus hajszálhigrosztát Ez a készülék a kifeszített szálak párára történő reakciója alapján működik. Amikor a páratartalom megváltozik, a szál mechanikusan kitágul és bekapcsolja az áramkör 230 V / 1A mikrokapcsolóját (ez a tágulás és zsugorodás elméletéből ered). Ez egy nagyon megbízható és gazdaságos elv, amely alkalmazható a párásító és párátlanító készülékek működtetésénél. A DRY-J10 alapfelszereltsége minden DRY 300/0/800/1200 szériás párátlanító készüléknek. GASMAN CL2 - Klórgáz érzékelő A klórgáz erős irritációs hatásával káros az emberi egészségre. Mindamellet, hogy behatol a szembe, bőrbe, légutakba, bekerül a tüdőbe és segíti az erős ödéma kialakulását. Hosszú távú belélegzéssel krónikus bronchitis alakulhat ki. A klórgáz negatív hatással van a fogzománcra is. Valamint nagyon erős rozsdaképző hatással bír. Erős koncentrátumban különböző módokon lerövidítheti az elektromos készülékek élettartalmát. A levegő klórgáz koncentrációjának mérésére alkalmazható a Gasman CL2 hordozható érzékelő. Amikor a klórgáz koncentrációja meghaladja a beállított kritikus értéket, az érzékelő aktiválja a riasztót. Ebben az esetben a riasztás szintje és a mért érték megjelenik a kijelzőn, amelyen egyidejűleg egy villogó LED fény is jelzi a riasztást, valamint a szerkezet folyamatos hangjeleket is küld (95 db) és aktiválódik a belső rezgő funkció. Minden adat és esemény rögzítésre kerül a készülék memóriájába. Ezek az adatok PC segítségével értékelhetők. A szerkezet 900 órányi adatot képes rögzíteni, perc alapú rögzítési funkcióval. A felvétel sebessége beállítható. A készülék takarása: IP65 és IP67. A készülék újratölthető lítium akkumulátorral felszerelt. Az akumulátor töltője a csomag részét képezi. Méretek: 90 x 48 x 24 mm Súly: 90 g 11
