A MAGYAR GEOTERMIA HELYZETE

Átírás

1 Az előadónem ért a geotermiához, de tudja azt, hogy mit nem tud Dr. Árpási Miklós A MAGYAR GEOTERMIA HELYZETE január 31. Budapesti Olajosok Hagyományápoló Köre BOK

2 Fogalmi meghatározások - A termálvíz a 35 C-nál / / között, illetve 1984 óta a 30 C-nál nagyobb felszíni /fakadási/ hőmérsékletű rétegvíz. - Európa legtöbb országában ez a hőmérséklet határ 25 C - A geotermális fluidum a 3 különböző halmazállapotú /cseppfolyós, szilárd, ill. légnemű anyagok keveréke, lásd: víz gőz keverék. - A gyógyvíz a célirányos kísérletek /vakpróba/ eredményei alapján mesterségesen meghatározott termálvíz. Gyógyvíz a természetben nem létezik. - Az ásványvíz a termálvíz szilárd anyag tartalmától /mg/l/, függő víz, természetes állapotában létezik. A geotermális energia /földhő/ a közetvázban, ill. az azt feltöltő folyadék /rétegvíz/ belső, megújuló energiája. Eredete a magma,ill. a rádioaktív bomlás. - Megújuló energia: a BRS szerint a következő 4 alapvető megújuló energiaforrás: - a Nap - a Föld - a gravitáció - a magma - ORC módszer: a kettős közegű, bináris villamos energia előállítási termodinamikus körfolyamat, amely az Organic Rankine Cycle rövidítésből származik. - Kalina módszer: a feltaláló nevével jelzett termodinamikus körfolyamaton alapuló áramfejlesztési eljárás

3 MÓDOSÍTOTT LINDAL DIAGRAM KÖZVETLEN HİHASZNOSÍTÁS VILLAMOS ÁRAM TERMELÉS IPARI HŐTÉS HİKINYERÉS TÁVFŐTÉS KISHİMÉRSÉKLETŐ MEZİGAZDASÁGI HASZNOSÍTÁS BALNEOLÓGIA FAGYASZTÁS A víz kritikus hımérséklete A geotermális fluidum hımérséklete, C Hıszivattyúk KOGENERÁCIÓS FOLYAMAT Kombinált hıcsere Hıszivattyú, Főtés Hıcserélık Teljes folyadékáram (Total Flow Concept) Kettıs közegő áramfejlesztés (Organic Rankine Cycle) /ORC/ Egyszeri gızlecsapatás (Single Flash) Kettıs lecsapatás (Dual Flash) 1.ábra: A geotermális energia hasznosítása a hőmérséklet függvényében (P.Ungemach) Közvetlen gızlecsapatás VILLAMOS ÁRA ELİÁLLÍTÁSI MÓDSZEREK

4 Város A hazai termálstatisztika Néhány, 2011-es adat a termálenergia alapú távfűtésről: Hasznosított termálhő, GJ/év A termálhőrészaránya a távfűtésben, % Csongrád 90,0 Hódmezővásárhely 80,4 Nagyatád 32,2 Szeged 1,7 Szentes 97,4 Szigetvár 11,0 Vasvár 12,9 Szentlőrinc 100,0 Termálkapacitás, MW t Összesen: 8 város* ,0 218 * 2011 óta 2 új rendszer /Makó, Mórahalom/ létesült. A termálenergia részaránya( 3,6 PJ/év) Magyarországteljes energia felhasználási mérlegében (1075 PJ/év) 0,29 % (2011)

5 2. ábra... és jön a hévíz!

6 A 2012 december 31-ig megvalósított,jelenleg megvalósítás alatt álló ill. tervezett termálenergia hasznosító projektek 1. Megvalósított projektek # A projekt helye Kivitelező A megvalósítás (várható) éve Megjegyzés 1 Szeged-Felsőváros PorcióKft Sikertelenség miatt leállítva 2 Boly Porció Kft Veresegyház Porció Kft bővítés alatt 4 Kistelek Aquaplus Kft Szentlőrinc Pannergy Zrt Vácrátót Botanikus Kert BME Gyopáros Porció Kft Csongrád Brunnen Kft bővítés alatt 9 Mórahalom Brunnen Kft. 2011

7 A 2012 december 31-ig megvalósított,jelenleg megvalósítás alatt álló ill. tervezett termálenergia hasznosító projektek 2. Megvalósítás alatt levő projektek # A projekt helye Kivitelező A megvalósítás (várható) éve 1 Miskolci geotermikus projekt 2 Makó Brunnen Kft Megjegyzés Pannergy Zrt Külön részletezve

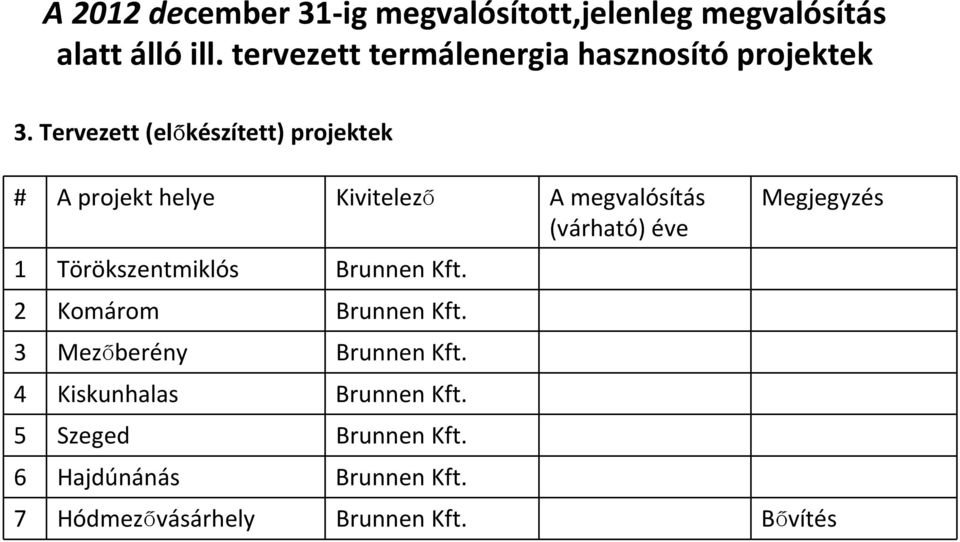

8 A 2012 december 31-ig megvalósított,jelenleg megvalósítás alatt álló ill. tervezett termálenergia hasznosító projektek 3. Tervezett (előkészített) projektek # A projekt helye Kivitelező A megvalósítás (várható) éve 1 Törökszentmiklós Brunnen Kft. 2 Komárom Brunnen Kft. 3 Mezőberény Brunnen Kft. 4 Kiskunhalas Brunnen Kft. 5 Szeged Brunnen Kft. 6 Hajdúnánás Brunnen Kft. Megjegyzés 7 Hódmezővásárhely Brunnen Kft. Bővítés

9 MISKOLCI GEOTERMIKUS PROJEKT

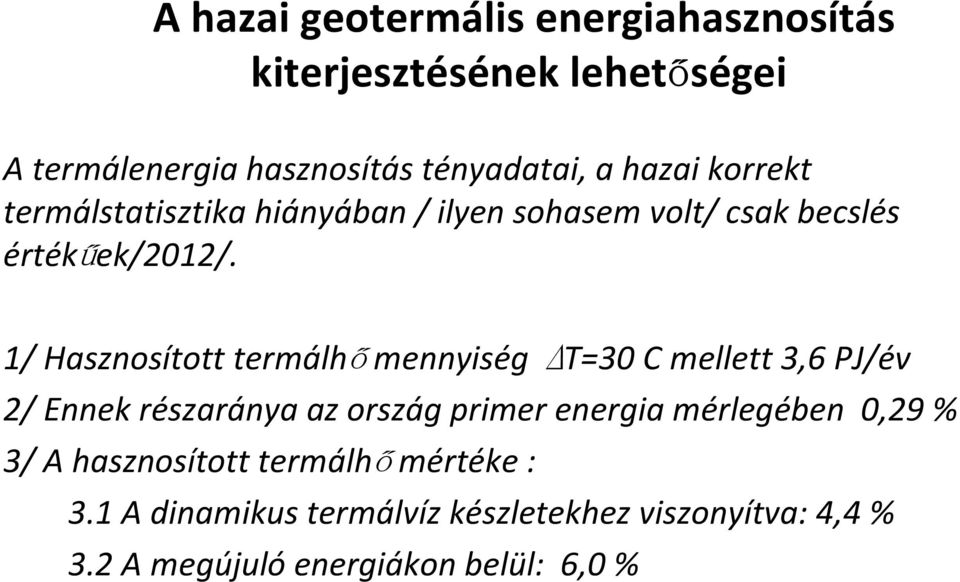

10 A hazai geotermális energiahasznosítás kiterjesztésének lehetőségei A termálenergia hasznosítás tényadatai, a hazai korrekt termálstatisztika hiányában / ilyen sohasem volt/ csak becslés értékűek/2012/. 1/ Hasznosított termálhő mennyiség T=30 C mellett 3,6 PJ/év 2/ Ennek részaránya az ország primer energia mérlegében 0,29 % 3/ A hasznosított termálhő mértéke : 3.1 A dinamikus termálvíz készletekhez viszonyítva: 4,4 % 3.2 A megújuló energiákon belül: 6,0 %

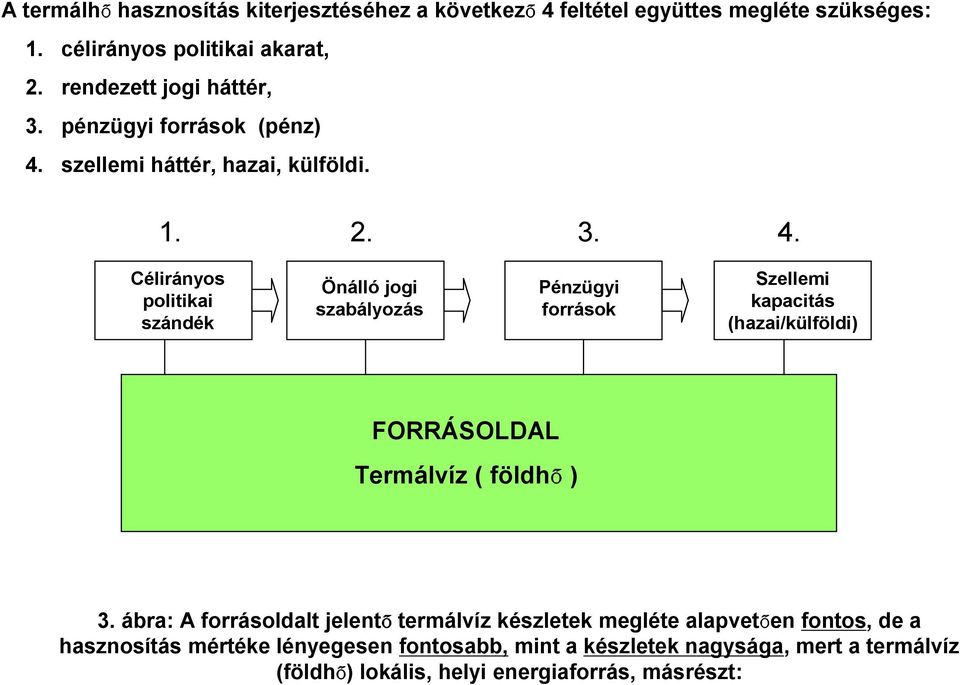

11 A termálhő hasznosítás kiterjesztéséhez a következő 4 feltétel együttes megléte szükséges: 1. célirányos politikai akarat, 2. rendezett jogi háttér, 3. pénzügyi források (pénz) 4. szellemi háttér, hazai, külföldi Célirányos politikai szándék Önálló jogi szabályozás Pénzügyi források Szellemi kapacitás (hazai/külföldi) FORRÁSOLDAL Termálvíz ( földhő ) 3. ábra: A forrásoldalt jelentő termálvíz készletek megléte alapvetően fontos, de a hasznosítás mértéke lényegesen fontosabb, mint a készletek nagysága, mert a termálvíz (földhő) lokális, helyi energiaforrás, másrészt:

12 A hazai geotermális energiahasznosítás kiterjesztésének lehetőségei Hazánkban a föld felszínére kilépőhőáram teljesítménye kb. 7GW ( Dövényi,P-Horváth,F), a földkéregben lévő geotermális hő mennyisége a m-es mélység intervallumban a felszíni 15 C-os átlaghőmérséklethez viszonyítva kb.2x Joule, ami olyan nagy energia,amely a fenti kb. 7 GW-os hőteljesítményt akár csak 1%-os hatásfok mellett is több tízezer évig tudná biztosítani. Ezeknek a számoknak azonban nincs túl nagy jelentőségük,mert igaz,hogy nálunk a földi hőáram a világátlag kétszerese, de a 3,5 GW-os geotermális hőteljesítmény értelmezhetetlenül nagy teljesítmény és az 5000 év is beláthatatlanul nagy idő.

13 A hazai geotermális energiahasznosítás kiterjesztésének lehetőségei A 3. ábrán látható feltételek sorrendiséget is jelentenek,mert például ha nincs politikai szándék és/vagy pénzügyi forrás, a szellemi háttér fölösleges,ezzel ellentétben a politikai szándék generálja a pénzt és mozgósítja a szellemi hátteret. Ha a politikai szándék és a pénz is meg van,de nincs szellemi háttér,akkor ebben az esetben a szakmai dilettantizmus kezd nyomulni/ izzószemű feltalálók,hozzá nem értő akarnokok, stb/. A szakmai háttér/tudás/ hiánya plasztikusan: Uram, át tud ugrani 2 métert? Hát, sajnos nem! És ha megfizetem? Hát, akkor sem!

14 4. ábra: CH- meddő fúrás /Kiha D - I./ Kútfej

15 5. ábra: Bináris áramfejlesztő egység, ORC ( Bad Blumau, Ausztria )

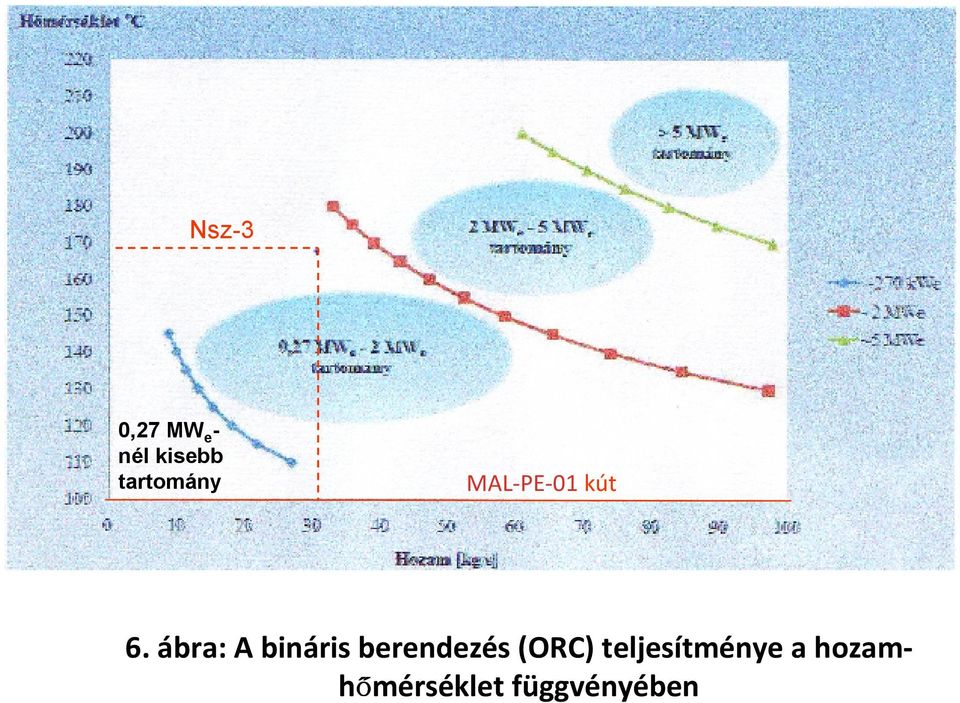

16 Nsz-3 0,27 MW e - nél kisebb tartomány MAL-PE-01 kút 6. ábra: A bináris berendezés (ORC) teljesítménye a hozamhőmérséklet függvényében

17 7.ábra: A víztől eltérő munkaközegű bináris áramfejlesztő berendezés (ORC) fajlagos teljesítménye (A hűtőközeg hőmérséklete 30 C) A fajlagos termelt árammennyisége, kw e /kg/sec 40,0 35,0 30,0 25,0 20,0 15,0 10,0 5,0 K22-K23 ~210 KWe MAL-PE-01 Nsz - 3 ~1,140 MWe C Az ORC áramfejlesztő berendezésre bemenő geotermális fluidum hőmérséklete, C

18 15,0 12,5 % 10,0 Hatásfok, % 5, C A geotermális fluidum belépési hőmérséklete, C 8.ábra: A bináris áramfejlesztés hatásfoka (ORC)

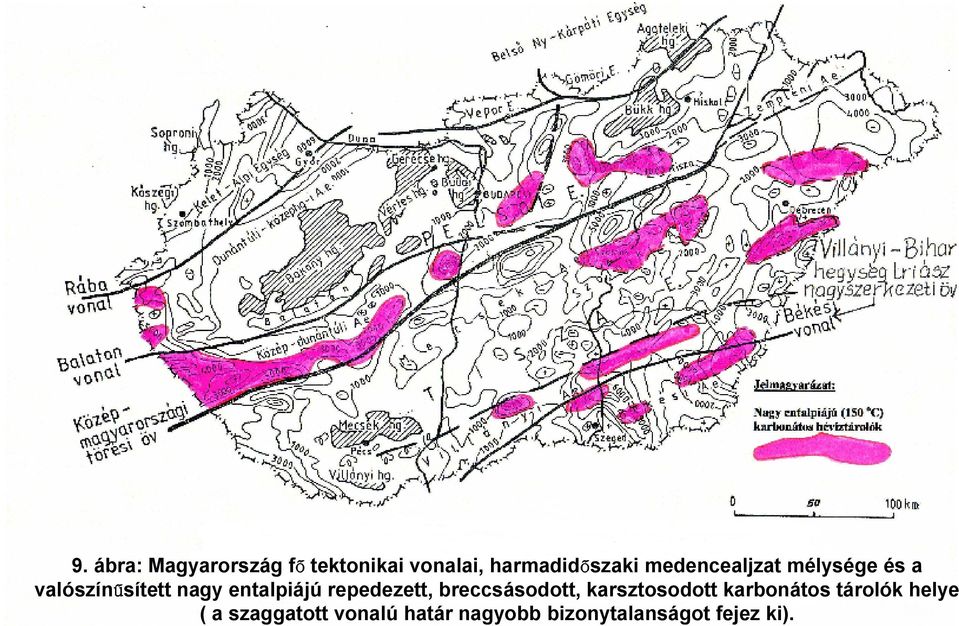

19 9. ábra: Magyarország fő tektonikai vonalai, harmadidőszaki medencealjzat mélysége és a valószínűsített nagy entalpiájú repedezett, breccsásodott, karsztosodott karbonátos tárolók helye ( a szaggatott vonalú határ nagyobb bizonytalanságot fejez ki).

20 10.ábra: A nagy entalpiájú geotermális rezervoárokat feltárt CH-meddő kutatófúrások földrajzi elhelyezkedése Magyarországon a m-es mélység intervallumban (Dövényi P.)

21 11. ábra: Gőzfelhőben a Nagyszénás 3 kút ( 1991 június)

22 12. ábra: Az alaphegység hőmérséklete és mélysége a Fáb 4 fúrás környezetében

23 13.ábra: A fajlagos ellenállás izovonalai a Fáb 4 fúrás környékén É D-i szelvény mentén. 1 = felsőpannóniai geotermális tároló, 2 = nagy mélységre hatoló tektonikus zóna a felfelé áramló víz irányával

24 Mélységi hőmérséklet, 3000 m-ben, földi hőáramsűrűség, mw t /m 2 Geotermális energia termelésre alkalmas terület Geotermális tárolók /mezozoós/ 14. ábra: A magyar román határon átnyúló geotermális tárolók Álmos-Bagamér / Hargita-Székelyhíd

25 15. ábra: Közép Dunántúl. A harmadkori képződmények aljzatának szerkezeti térképe

26 16. ábra: A K22 K23 víztermelő és víznyelő kút közötti hidrodinamikai kapcsolat

27 Program a hazai geotermális áramfejlesztés megindítására A program lényegét a kapcsolt(áramfejlesztés+termálhőkinyerés) rendszerű, integrált energia kaszkád referencia(minta) projektek indítása és kivitelezése jelenti. A projektek kiválasztását/sorrendiségét/ induktív módszerrel kell végezni, előnyben részesítendők azok a helyek, ahol már végeztek korábban ilyen,a termálvíz kapacitás kimérését célzó kisérleteket/ pld. az olajipar/. Az adott projekt finanszírozását részben magyar állami pénzeszközökből kell biztosítani/ a kockázati tőke biztosítása a megvalósíthatósági tanulmány elkészítésére/. A 17. ábrán egy ilyen projekt folyamatábráját mutatjuk be. A kapcsolt rendszerű hasznosítás javasolt vázlatrajza a 18. ábrán látható. Minden ilyen mintaprojekt legfontosabb lépcsője az un. terheléses próbaüzem /long term test/,amely mért paramétereinek célirányos feldolgozásával készülhet el a projekt megvalósíthatósági tanulmány-a. Egy ilyen próbaüzem megtervezett felszíni telepítési vázlatát láthatjuk a 19. ábrán.

28 17. ábra: A többlépcsős, villamos áram termelést is magába foglaló energia kaszkád rendszerű geotermális energiahasznosítás projektjének tervezett folyamatábrája ( Kiskunság )

29 Generátor Gázmotor 155 C,30l/s,5ba r Túlhevítés Turbina Kondenzátor Generátor Bináris egység (ORC) 1,13MW vezetékre Hűtővíz Hűtőtorony Generátor Hőcserélők 30 l/s Fűtővíz vezeték Gáztermelési volumen: Nm 3 /nap R = 4,84 m 3 /m 3 Égéshő, KJ/m3 = Fűtőérték, KJ/m3 = Forgó szeparátor bar, 30 C Q=6,5 MW 95/70 C Növényhajtató ház Q=15 MW 70/30 C JELÖLÉSEK Geotermális fluidum Szekunder folyadék (ORC) /isobután/ Szeparált gáz AQUAKULTURA Hulladék gáz Hűtővíz 1 2 bar 1 2 bar Víztermelő kút Víznyelő kút Víznyelő kút 18. ábra: A kapcsolt geotermális energiahasznosító rendszer vázlatrajza ( Kiskunság )

30 K22 K23 19.ábra: Próbaüzem felszíni telepítési vázlat K22 K23 kútpár

31 Politikai akarat A geotermális energia hasznosítás növelésére-de általánosságban, a megújuló zöld energiák kiterjesztésére irányuló, igazi politikai akarat Magyarországon nincs. A jelenlegi kormány folytatja az előzőkormányok energetikai politikáját,azaz a magyar energia rendszer továbbra is a klasszikus nagy/gáz/ erőművekre ill. az alapvető energiahordozók /szénhidrogének/ importjáraépül, emellett a zöld energiák támogatása a 0-hoz közelít, így pld óta 1 szélerőmű engedélyt sem adtak ki; A METÁR / a megújulókból származóhő-és villamos energia támogatási rendszer/ bevezetése elakadt.

32 Politikai akarat Emberi és egyéni anyagi érdekellentét van a hagyományos energetikai körök és a zöldenergetikai beruházók között. Az MVM gázvezetéket épít. Az olaj-és gáziparban nincs a fenti érdekellentét,a gázlobby egyszerűen akadályozza pld. A termálenergia hasznosítást. A MOL kétszer számolta föl a geotermiával foglalkozó szervezetét. A CH-importunk csökkentése pld.a hazai geotermiával azért is indokolt lenne,mert CH import függésünk Európában egyik legnagyobb /2010/: - földgáz 78% -kőolaj 94%. /Megjegyzendő, hogy az urán 100 %-on áll /.

33 Politikai akarat Ez képtelen dolog,ha tudatában vagyunk igen jelentős,egy részében közepes ill. nagy entalpiájútermál energia készletenknek. A politikai vezetés a zöldenergia szereplőinek udvarias, de semmitmondó válaszokat küld, miközben a zöldenergiát szívügyüknek tekintő vezetőket, főosztályvezető helyettesi szintig leváltja. Jelenleg a hagyományos fosszilis energia rendszert támogató politika alapútervezés és döntés zajlik,a hazai szakmai szempontok teljes háttérbe szorításával, aminek az árát a fogyasztó, és főleg az élő környezet fogja megfizetni.

34 A termálvíz hasznosítás jogi alapja A hazai jogi szabályozás egyszerűen skizofrén, ez különösen az energetikai szabályozásra vonatkozik. Általánosságban,a szabályozás alapját az 1995.évi LVII. törvény, a Vízügyi Törvény, Vt.ill. az 1993.évi XLVIII. törvény, a Bányatörvény, Bt. jelenti. De itt van az első bökkenő! 1./ A Bányatörvény a saját keretein belül, Bt (1)hpontjában kimondja,hogy a víz nem ásványi nyersanyag, avizet ily módon saját hatásköréből kivonja! 2./ A Bt. ezen kívül, de a Vt. figyelembevételével, de emiattbonyolult módon,a kivételek említésével szabályozza a geotermikus energia igénybevételét,úgy,hogy kimondja azt,hogy a geotermikus energia hasznosítása a Bt. hatálya alátartozik, kivéve az azt hordozótermálvizek kutatását és termelését, felszínre hozatalukat, mely utóbbit a Vízügyi Törvény /Vt./ hatálya alá utalja. A geotermikus energia kinyerése hazánkban gyakorlatilag teljes mértékben a mélységi vizek felszínre hozatalával történik, így a Bt.-nek semmi köze sincs az általános hazai gyakorlathoz / csak a zárt rendszerű, hőszivattyús hasznosítás tartozik a Bt. hatálya alá/.

35 A termálvíz hasznosítás jogi alapja A geotermikus energia természetes előfordulásában / vízkészlet/az tulajdonában áll,a kinyert geotermikus energia azonban a hasznosítással a bányavállalkozó tulajdonába megy át, így lesznek pld. a termálkertészek bányavállalkozók,akik a hasznosított geotermikus energia után bányajáradékot is kötelesek fizetni,egy olyan tevékenység után, amely nem is tartozik a Bt. hatálya alá!. A kettős adóztatás tipikus esete. A jogi szabályozás tehát szigorúan elkülöníteni igyekszika hőenergiát a termálvíztől,a hőhasznosítást a termálvíz hasznosítástól, a bányavállakozót a vízjogi engedélyestől. A gyakorlatban azonban ezek a kategóriák nem, vagy csak jogi fikciók útján különíthetők el. Noha hévíz vagyonunk elfogyásának veszélye a megújulójelleg ill. a jelenlegi víztermelés szintjén semmiképpen nemfenyegeti hazánkat,felmerült a lefűtött víz vissza nyomási kötelezettsége / amely alól, időről időre felmentést adnak, december 31. A fürdőmedencékben lehűlt fürdővizet viszont nem kell, de szigorúan tilos visszanyomni!

36 A termálvíz hasznosítás jogi alapja A Bányatörvény legutóbbi,2011-es módosítása /Bt.49 (24),103/2o11. VI.29/ módosítása szerint a 2500 m alatti kőzettartományt zárt területnek minősíti,amelynek energetikai hasznosítása csak koncessziós alapon történhet. Ez igen csak dilettáns módosítás, mert a 2500 m-es mélységhatár teljesen önkényes és légből kapott,azt feltételezve,hogy 2500 m-ben a rétegek vízszintes asztallapokkal vannak szétválasztva, ahelyett, hogyföldtani korok szerint lenne - az egyébként teljesen értelmetlen mélységhatár kijelölés. A koncessziókizárólagossága a hazai befektetők számáraleküzdhetetlen akadályt, a tőkeerős külföldi befektetőkkel /multikkal/ szemben!

37 A termálvíz hasznosítás jogi alapja A geotermia hazai jogi szabályozása, amint látjuk, több sebből vérzik. A Magyar Geotermális Egyesület már 1998-ban felvetette egy, önállótermáltörvény megalkotását,amely egyértelműen szabályozná a víz,mint különleges közeg,többcélú hasznosításának jogi szabályozását. Ilyen,önállótörvény létezik pld. Izlandon,Németországban,sőt még Romániában is. A magyar törvényhozás egy ilyen törvény meghozatalára még csak kísérletet sem tett.

38 A termálvíz hasznosítás jogi alapja Rendezetlen jogi kérdés még az un. CH-meddőfúrások helyzete,melyek olaj-és gázkutató fúrásokként indultak, de találat híján CH-meddővé váltak. (4. ábra) A kataszterizált, 0 -ra leírt CH-meddőfúrások száma Magyarországon jelenleg: Ebből a fúrás állományból mintegy 1200 CH-meddőfúrás alkalmas átképzésük után geotermális fluidum termelésére.az állami pénzeszközökből,1991. október 1. előtt mélyítettch-meddőfúrások törvényileg állami tulajdonban vannak, kincstári vagyont képviselnek,e vagyonrész kezelője a Bányavagyon HasznosítóKht.(most már Kft.),igaz,hogy fennállásának 10 éve alatt egyetlen egy CH-meddőfúrást sem értékesített. A MOL NyRt. ebben a kérdésben,ambivalens,ha nem törvénysértő, magatartást tanúsít, ui. állami tulajdonban lévőch-meddőfúrásokat: nem ad el /Lánchíd effektus/ visszatart igényt tart rá stb.

39 A termálvíz hasznosítás jogi alapja A MOL ebben a kérdésben úgy viselkedik,mint a kertészkutyája /Lope de Vega/. A CH-meddő fúrások egyéb célú pld. geotermális fluidum termelés ill. termálhő hasznosítás egyáltalán nem vesz részt! A hazai földhőhasznosítás kiterjesztésére több lehetőség is van pld. a hőszivattyúzás lényeges növelése mellett most 2 további lehetőséget szeretnék vázolni: 1./ A fürdővíz hőjének hasznosítása 2./ A geotermális alapú villamos áram, zöldáram fejlesztés hazánkban.

40 A fürdővíz hőjének hasznosítása A hazai,döntően /import/ földgázzal fűtött fürdő épületekben - mintegy 250 fürdő-a földgáz kiváltása céljából autonóm, saját célúfűtési rendszer valósíthatómeg a fürdővíz hőjének hasznosításával. A termálvíz kapcsolt,energetikai+balneológiai hasznosító rendszere valósítható meg,melynek elemei: - hőcserélő, a fürdőmedencék előtt /upstream/ - hőszivattyú, a fürdőmedencék után /downstream/, az elfolyó csurgalék fürdővíz hőjének hasznosítására.

41 A fürdővíz hőjének hasznosítása A fürdővíz hőjének vázolt hasznosítása a az összes budapesti fürdőben a következő,számított eredményeket jelenti: A fürdők/kutak/ száma 19 A kútfej hőmérséklet/kifolyó víz/ hőmérséklete, C A kitermelt termálvíz mennyisége,mm3/év 11,2 Hasznosítási hőlépcső,delta T,C 16-72* Beépíthető hőteljesítmény, MW 58,7 Hasznosítható hőmennyiség, GJ/év /1,85 PJ/év/ A fenti program beruházási költsége, MdFt 70/kb. 100 EFt/kW fajlagos költség mellett, 2008/ Megtérülési idő, év 5 /a december 31-i gázárak mellett/ * az elfolyóvíz hőmérséklete 5 C A hőcserélő+ hőszivattyúenergia kaszkád rendszer az ország összes fürdőjében megvalósítható, működtetése jelentős, hasznosított termálhő mennyiséget és --- döntően orosz import földgáz kiváltását jelentené.

42 A geotermális energia alapú villamos áram zöldáram fejlesztés Magyarországon Kitekintés a Világra A világon 1904 óta termelnek villamos áramot termálenergiából/larderello/,jelenleg 24 országban. A termelt villamos áram mennyisége fokozatosan növekszik. Év Beépített villamos A termelt villamos kapacitás, MWe áram mennyisége, GW e h A megújulók között a beépített kapacitás tekintetében a geotermális villamos áram a 2.-ik helyen van,a termelt villamos áram mennyiségét tekintve: az első/zsinórüzem %./ Azon geotermális fluidum legkisebb hőmérséklete,amelyből villamos áramot állítanak elő: 97 C/ Neustadt Glewe/, a legnagyob:295 C/Cerro Prieto/.

43 A geotermális energia alapúvillamos áramtermelési módszerek A víz-gőz keverék nedves gőz alapúvillamos áram fejlesztés legelterjedtebb módszere a kettős közegű bináris módszer, mellyel kisebb hőmérsékletű, C geotermális fluidumokból is állítható elő villamos áram. Az eljárás szerint a kútfejen kiáramló,nagy hőmérsékletűvízgőz keverék,-primer folyadék- a szekunder oldalon lévő, alacsony forráspontú munkaközeget gőzzé alakítja,amely a turbógenerátorral egybeépített áramfejlesztő generátort hajtja meg. A bináris módszernek 2 változata ismert: az ORC Organic Rankine Cycle termodinamikai körfolyamaton alapuló módszer; a Kalina féle körfolyamaton alapuló eljárás. A 2 változat közül az ORC elterjedtebb /kb MWe beépített kapacitás/, a Kalina eljárás hatásfoka nagyobb,de elterjedése jóval kisebb a világon. Az ORC áramfejlesztő egység (5.ábra) fajlagos teljesítményét a 6. ill. 7.ábrán, az eljárás hatásfokát a 8. ábrán láthatjuk. A bináris áramfejlesztési eljárás felsőhőmérséklet határa mintegy 150 C,felette már az un. egyszeri gőzlecsapatás/ single flash/ módszert alkalmazzák.

44 A geotermális energia alapúvillamos áramtermelési módszerek A geotermális villamos áram termelés alapjául szolgáló, nagy entalpiájúgeotermális tárolókat a CH-kutatás nagymélységűfúrásai érték el. A 9.ábrán azokat a nagy tektonikai öveket láthatjuk, amelyek mentén triász korú,vagy annál idősebb,a felszínükön 150 C-nál nagyobb hőmérsékletű geotermális tárolók találhatók. A 10. ábra azokat, a m mélység intervallumra mélyítettfúrásokat tünteti fel,amelyekben a mélységi hőmérséklet 3000 m-ben meghaladja a 150 C-ot. A nagy entalpiájúgeotermális akviferek létezéséről először a Fábiánsebestyén-4 nagymélységűfúráson december január 31 közötti gőzkitörés adott tanúbizonyságot. Az első, megtervezett célméréseket az OKGT 1991.június-júliusában végezte a Nagyszénás-3 /Nsz-3 CH-meddőfúrásból átképzett/ vízkúton végezte/ 11.ábra/. Mind a Fáb-4,mind az Nsz-3 nagymélységűfúrás környezetében végzett magnetotellurikus mérések/ /, 9-10 km mélységre hatolótektonikai töréseket mutattak ki,amelyek mentén a víz alulról-fölfelé áramlik /12.ábra/. A preneogén alaphegység hőmérsékletét láthatjuk a 13. ábrán, a Fáb-4 ill. az Nsz-3 föltüntetésével.

45 A geotermális energia alapúvillamos áramtermelési módszerek Az Nsz-3 kúton végrehajtott célmérések eredményeinek 1 feldolgozása alapján végzett szimulációs számítások szerint / Antics,M./, itt a geotermális tárolót alsótriász korú, repedezett,kettős porozitásúkőzetek alkotják,mely tárolóminden oldalról zárt,de alulról nyitott,terrasztikus nyomású overpressured geotermális akvifer./ MOL Geotermia Projekt, 1998/. A 6. ábra alapján láthatjuk,hogy jelenleg a legnagyobb mért hazai kútfej hőmérsékletet /171C/ produkáló,s mintegy 30 l/sec mért hozamú Nagyszénás- 3kútra max. 2 MWe villamos kapacitásúbináris áramfejlesztőegység telepíthető, melynek élettartama számítottan 25 év. A geotermia nem ismer határokat megállapítás igazát támasztja alá, a magyarromán határ mindkét oldalán meglévő, nagyentalpiájú, geotermális tárolómegléte/ Álmosd-Székelyhíd/ (14.ábra). A Közép-dunántúli szerkezeti egység /15.ábra/ triász képződményeinek geotermális adottságai villamos áram előállítását is lehetővé teszik. A Villányi-Bihar tektonikai öv területének Bács-Kiskun megyére esőrészén is kialakíthatók a zöldáram termelést biztosító,víztermelő-.víznyelő kutakból álló kútpárok,pld.a K22-K23 kútpár /16. ábra/.

46 A geotermális energia alapúvillamos áramtermelési módszerek Az előadónak dr.dövényi Péterrel együtt végzett célirányos analízise, leválogatás, megállapítást nyert,hogy azon CH-meddőfúrások száma az országban,amelyekből a megfelelőátképzésük után 100 C-nál nagyobb felszíni hőmérsékletűill m3-nél nagyobb hozamúgeotermális fluidum /nedves gőz/ termelhető: mintegy 200 kút. Ezen CH-meddőfúrások összes földrajzi,földtani/rétegsor/ ill. mért hőmérsékleti adata rendelkezésünkre áll. ( 1.táblázat)
