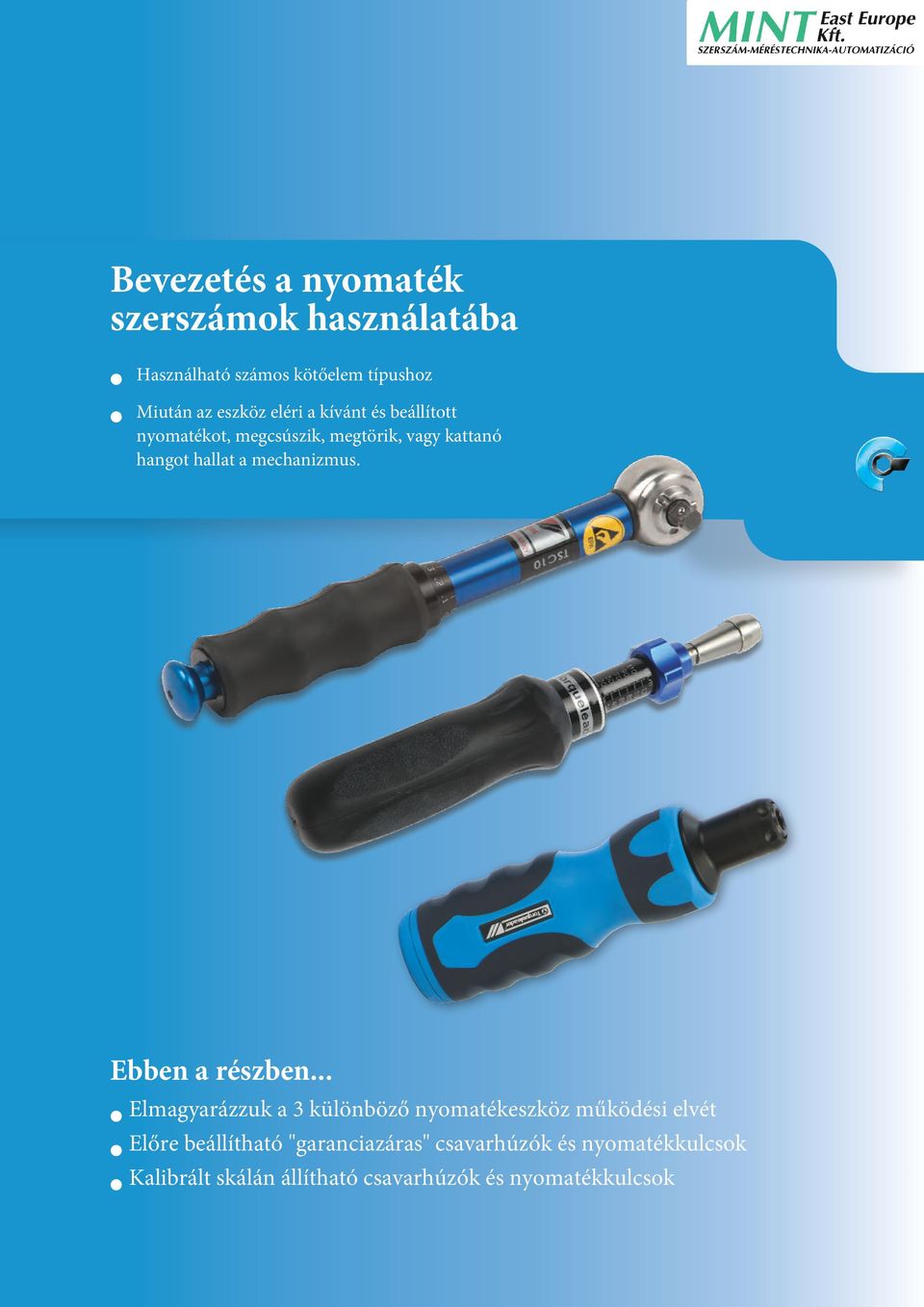

1 Bevezetés a nyomaték szerszámok használatába Használható számos kötőelem típushoz Miután az eszköz eléri a kívánt és beállított nyomatékot, megcsúszik, megtörik, vagy kattanó hangot hallat a mechanizmus. Ebben a részben... Elmagyarázzuk a 3 különböző nyomatékeszköz működési elvét Előre beállítható "garanciazáras" csavarhúzók és nyomatékkulcsok Kalibrált skálán állítható csavarhúzók és nyomatékkulcsok 11

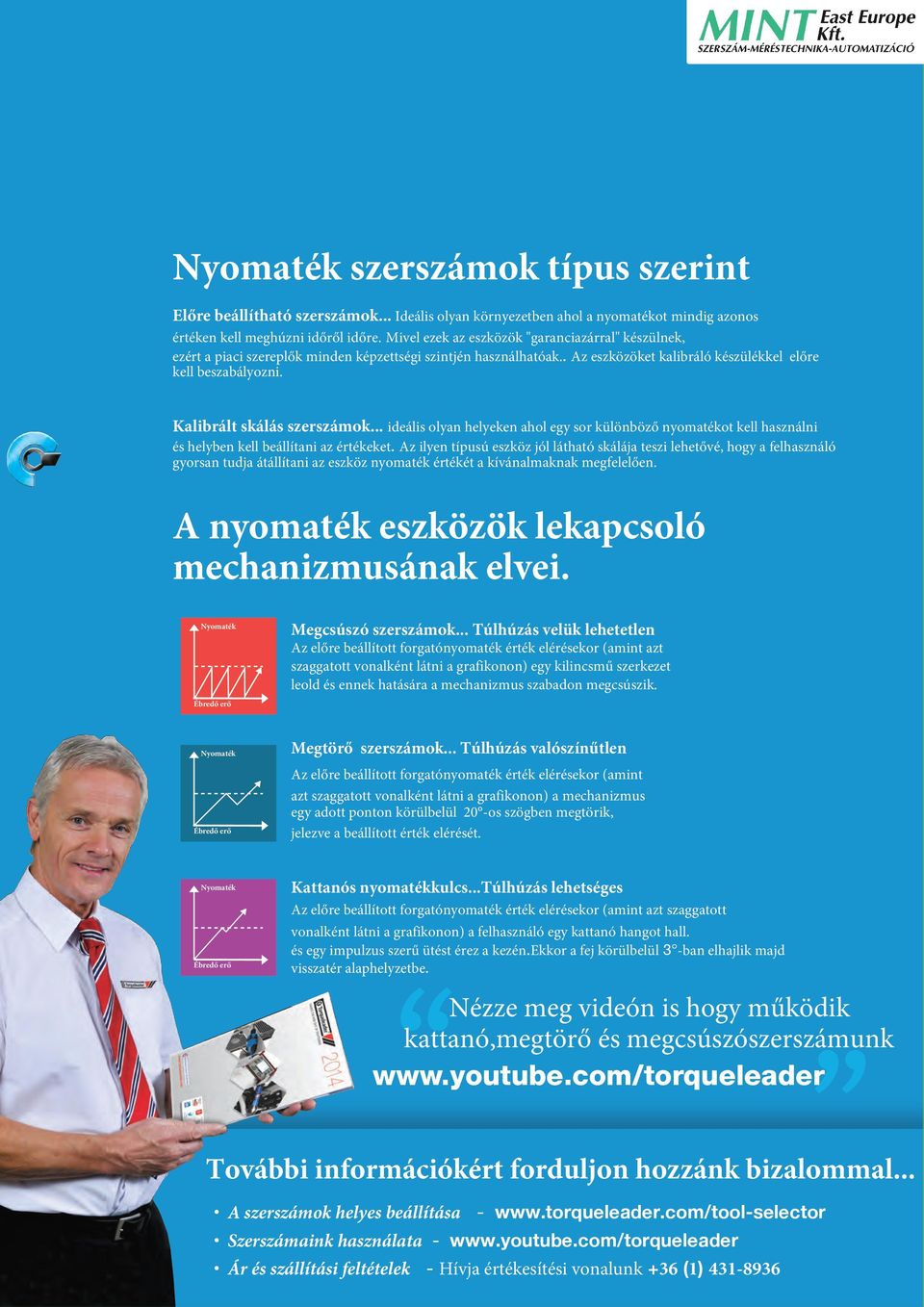

2 Nyomaték Back szerszámok oftípus szerint Előre beállítható szerszámok... Ideális olyan környezetben ahol a nyomatékot mindig azonos értéken kell meghúzni időről időre. Mivel ezek az eszközök "garanciazárral" készülnek, ezért a piaci szereplők minden képzettségi szintjén használhatóak.. Az eszközöket kalibráló készülékkel előre kell beszabályozni. Tab Page Kalibrált skálás szerszámok... ideális olyan helyeken ahol egy sor különböző nyomatékot kell használni és helyben kell beállítani az értékeket. Az ilyen típusú eszköz jól látható skálája teszi lehetővé, hogy a felhasználó gyorsan tudja átállítani az eszköz nyomaték értékét a kívánalmaknak megfelelően. Apply A nyomaték eszközök lekapcsoló mechanizmusának elvei. Nyomaték Ébredő erő Megcsúszó szerszámok... Túlhúzás velük lehetetlen Az előre beállított forgatónyomaték érték elérésekor (amint azt szaggatott vonalként látni a grafikonon) egy kilincsmű szerkezet leold és ennek hatására a mechanizmus szabadon megcsúszik. Nyomaték Ébredő erő Megtörő szerszámok... Túlhúzás valószínűtlen Az előre beállított forgatónyomaték érték elérésekor (amint azt szaggatott vonalként látni a grafikonon) a mechanizmus egy adott ponton körülbelül 20 -os szögben megtörik, jelezve a beállított érték elérését. Nyomaték Ébredő erő Kattanós nyomatékkulcs...túlhúzás lehetséges Az előre beállított forgatónyomaték érték elérésekor (amint azt szaggatott vonalként látni a grafikonon) a felhasználó egy kattanó hangot hall. és egy impulzus szerű ütést érez a kezén.ekkor a fej körülbelül 3 -ban elhajlik majd visszatér alaphelyzetbe. is hogy működik kattanó,megtörő és megcsúszószerszámunk További információkért forduljon hozzánk bizalommal A szerszámok helyes beállítása - Szerszámaink használata - Ár és szállítási feltételek - Hívja értékesítési vonalunk +36 (1)

3 Manufacturing Manufacturing Nyomaték tartomány N.m Az újrafogalmazott előre beállított nyomaték csavarhúzó Ágazatok szerint Autóipar Elektronikai ipar Hadiipar Helytelen meghúzás Fogyasztói termékek Click Breaking Megcsúszó mechanizmus Manufacturing Iparágak Megcsúszó lehetetlen Ergonómikus kialakítás Minőség Pontosság Tartósság A legfontosabb előnyök A jól bevált Torqueleader csúszómechanizmusnak köszönhetően a pontos folyamatszabályozás biztosított. Évekig megbízhatóan működhet, különösen ha rendszeresen ellenőrzik, kalibrálják Megnöveli a termelékenységet és csökkenti a felhasználó terhelését, mivel ergonómikus nyele van és nem kell alaphelyzetbe visszaállítani újabb meghúzáshoz. Gyorsan átalakítható 1/4" külső négyszög adapterrel más típusú (pl. dugókulcs) fogadására.(kód:029200) Speciális kalibrációs matricánk is ezt a célt szolgálja Modellek ebben a tartományban... Pro, ESD & Prime Ezen kívül rendelhető egy irányú (O/W) óramutató járásával megegyező vagy ellentétes kivitelű csavarhúzó a Pro és ESD plus tisztaszobai (CRS) Class 100 változatokban. A rendelés részletei végett látogasson el a oldalakra A nyomaték csavarhúzók termelőegységen belüli könnyebb azonosítása érdekében különböző színű végzáró kupakok rendelhetőek (Pro&ESD) csavarhúzók esetén. Ez segíthet megállípítani milyen nyomaték lett beállítva az adott csavarhúzón 3

4 Nyomaték tartomány N.m Pro Preset Nyomaték csavarhúzók Csavarhúzó bitért... hívja a +36(1) számot, vagy látogasson el a oldalra Pro 25 & 150 Pro 450 & 1350 T-Bar Az előző oldalon már felsoroltak mellett, egy a kulcs nyelén található furaton átcsúsztatható T szár segít a nagyobb nyomaték kifejtésében a Pro 450 és 1350 modelleknél. A csavarhúzó könnyebb azonosítása végett 4 különböző színű végzáró sapka vásárolható meg csomagban melynek rendelési száma (065800) Rendelje meg most hívjon minket a +36 (1) számon Rendelési száma Nyomaték tartomány ISO 6789 Modell O65400 Pro ISO Angolszász Szerszám csat. mm g Pontosság Class T-szár 25 FH N.m lbf.in /- 6% 2F O65410 Pro 25 FH O/W N.m lbf.in /- 6% 2F O65500 Pro 150 FH N.m lbf.in /- 6% 2F O65510 Pro 150 FH O/W N.m lbf.in /- 6% 2F O65600 Pro 450 FH N.m lbf.in /- 6% 2F 3 O65610 Pro 450 FH O/W N.m lbf.in /- 6% 2F 3 O65700 Pro 1350 FH N.m lbf.in /- 6% 2F 3 O65710 Pro 1350 FH O/W N.m lbf.in /- 6% 2F 3 4 A MINT EAST EUROPE KFT. tudja vállalni a termékek beszabályozását. Ezzel kapcsolatos információért kérem vegye fel velünk a kapcsolatot a +36(1) telefonszámon.

5 Nyomaték tartomány N.m ESD Preset Nyomaték csavarhúzók Csavarhúzó bitért... hívja a +36(1) számot, vagy látogasson el a oldalra ESD 25 & 150 ESD 450 & 1350 T-hajtószár A 13. oldalon már felsoroltak mellett, egy a kulcs nyelén található furaton átcsúsztatható T szár segít a nagyobb nyomaték kifejtésében a ESD 450 és 1350 modelleknél. ESD modellek alkalmasak elektronikai szerelőmunkák biztonságos EPA szabvány szerinti elvégzésére. Rendelje meg most hívjon minket a +36 (1) számon Rendelési száma Modell O65405 ESD Nyomaték tartomány A csavarhúzó könnyebb azonosítása végett 4 különböző színű végzáró sapka vásárolható meg csomagban melynek rendelési száma (065800) ISO 6789 ISO Angolszász Szerszám csat. mm g Pontosság Class T-szár 25 FH N.m lbf.in /- 6% 2F O65415 ESD 25 FH O/W N.m lbf.in /- 6% 2F O65505 ESD 150 FH N.m lbf.in /- 6% 2F O65515 ESD 150 FH O/W N.m lbf.in /- 6% 2F O65605 ESD 450 FH N.m lbf.in /- 6% 2F 3 O65615 ESD 450 FH O/W N.m lbf.in /- 6% 2F 3 O65705 ESD 1350 FH N.m lbf.in /- 6% 2F 3 O65715 ESD 1350 FH O/W N.m lbf.in /- 6% 2F 3 A TLS csavarhúzókat feladatához tudjuk alakítani. Egy kérdést, egy telefonhívást mindenképp megér : +36 (1)

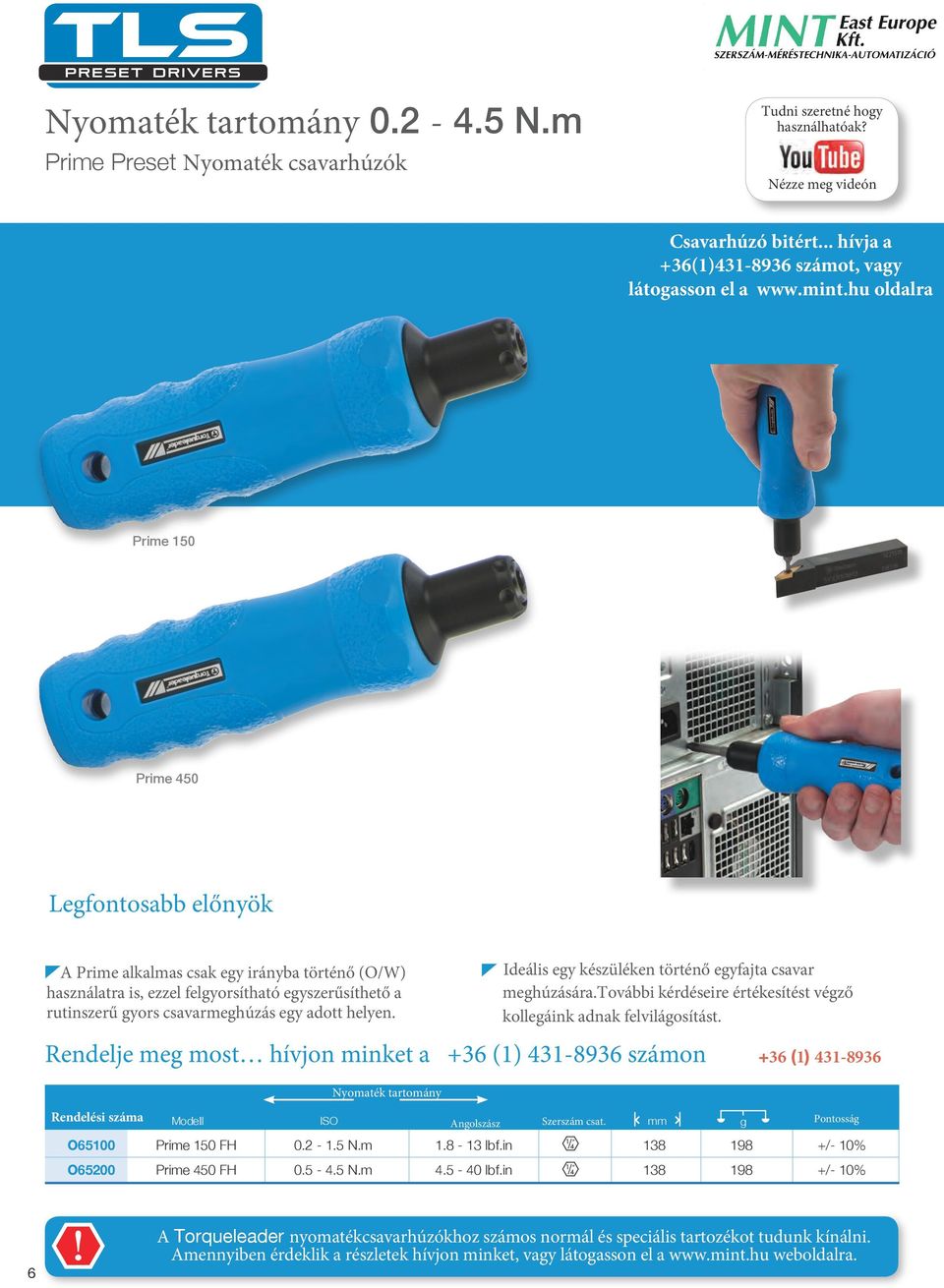

6 Nyomaték tartomány N.m Prime Preset Nyomaték csavarhúzók Csavarhúzó bitért... hívja a +36(1) számot, vagy látogasson el a oldalra Prime 150 Prime 450 A Prime alkalmas csak egy irányba történő (O/W) használatra is, ezzel felgyorsítható egyszerűsíthető a rutinszerű gyors csavarmeghúzás egy adott helyen. Nyomaték tartomány Ideális egy készüléken történő egyfajta csavar meghúzására.további kérdéseire értékesítést végző kollegáink adnak felvilágosítást. Rendelje meg most hívjon minket a +36 (1) számon Rendelési száma +36 (1) Modell ISO Angolszász Szerszám csat. mm g Pontosság O65100 Prime 150 FH N.m lbf.in /- 10% O65200 Prime 450 FH N.m lbf.in /- 10% 6 A Torqueleader nyomatékcsavarhúzókhoz számos normál és speciális tartozékot tudunk kínálni. Amennyiben érdeklik a részletek hívjon minket, vagy látogasson el a weboldalra.

7 Manufacturing TLS Preset Tisztaszobai nyomaték csavarhúzók Manufacturing Nyomaték tartomány N.m Tisztaszoba (CRS) Class 100 Ágazatok szerint Elektronikai ipar autóipar Helytelen meghúzás Hadiipar Fogyasztási termékek Click Breaking Megcsúszó mechanizmus Manufacturing Iparágak Megcsúszó lehetetlen CRS FH Ezen szerszámok célja hogy megvédjék a precíziós termékeket a szennyeződésektől a szerlelés során. Ezért tervezésük során kifejezetten a tisztaszobai követelményeket tartották szemelőtt, mind a felületek, mind a tömítések tekintetében. Lekapcsoló mechanizmusa révén mely lágy és így nem terheli a dolgozó kezét ideális nagy csavarozási szám elvégzéséhez is. Mivel az eszközök a jól bevált Torqueleader megcsúszó mechanizmussal vannak szerelve, ezért a kötőelemek túlhúzása lehetetlenné válik Mivel a felhasználó mindig csak az előre beállított értéket tudja a kötőelemen meghúzni, ezért a minden képzettségi szintű felhasználó alkalmas a precíziós kötőelem meghúzásra. Rendelje meg most hívjon minket a +36 (1) számon Rendelési száma Nyomaték tartomány Modell ISO mm g ISO 6789 Class Színe CRS FH 4-22 cn.m 6-32 ozf in 1 4 / /- 6% 2F Szürke CRS FH cn.m lbf in 1 4 / /- 6% 2F Szürke CRS FH cn.m lbf in 1 4 / /- 6% 2F Szürke CRS FH N.m lbf in 1 4 / /- 6% 2F Szürke A CRS nyomaték csavarhúzók beállítására használható nyomaték ellenőrző eszközökről kérjen további információt telefonon +36 (1) vagy keresse fel a weboldalunk. 7

8 ESD Elektromos nyomaték csavarhúzógép Manufacturing Nyomaték tartomány N.m Ideális tömegtermeléshez Manufacturing Iparágak Ágazat szerint Tartozékokért hívja a +36(1) os számot vagy látogasson el a oldalra Autóipar Elektronikai ipar Közüzemek Fogyasztói termékek EF 120 STC 30+ Vezérlő K 450 A termelékenység maximazizálására lett kifejlesztve, mivel strapabíró kivitelük által az állásidő minimalizálható. Tartós, erős anyagból készülnek. A kezelő számára lehetővé teszi az eredményes, biztonságos munkavégzést, mivel a ház formatervezett. Az eszköz súlyának megfelelő balancer vagy nyomaték reakciókar is választható termékkínálatunkból. A z EF és K szériához tartozó vezérlők kontorllálják a csavarhúzók munkáját, így csökken az esetleges hibákból adódó újraszerelések száma és lassú indító felfutás által a csavarok félrekapatásából adódó alkatrész sérülés. A műanyag alkatrészek összeszerelése esetén a kétszeri ráhúzás komoly alkatrész károsodással, esetenként mikrorepedésekkel járhat. A vezérlő kettős meghúzás elleni védelme kivédi ezt a hibalehetőséget. 23 ft 8 Eszközeit szabályozza be nyomatékra az ET-cal II kompakt nyomaték mérő készülékkel.amennyiben további információra van szüksége, kérem forduljon hozzánk bizalommal.

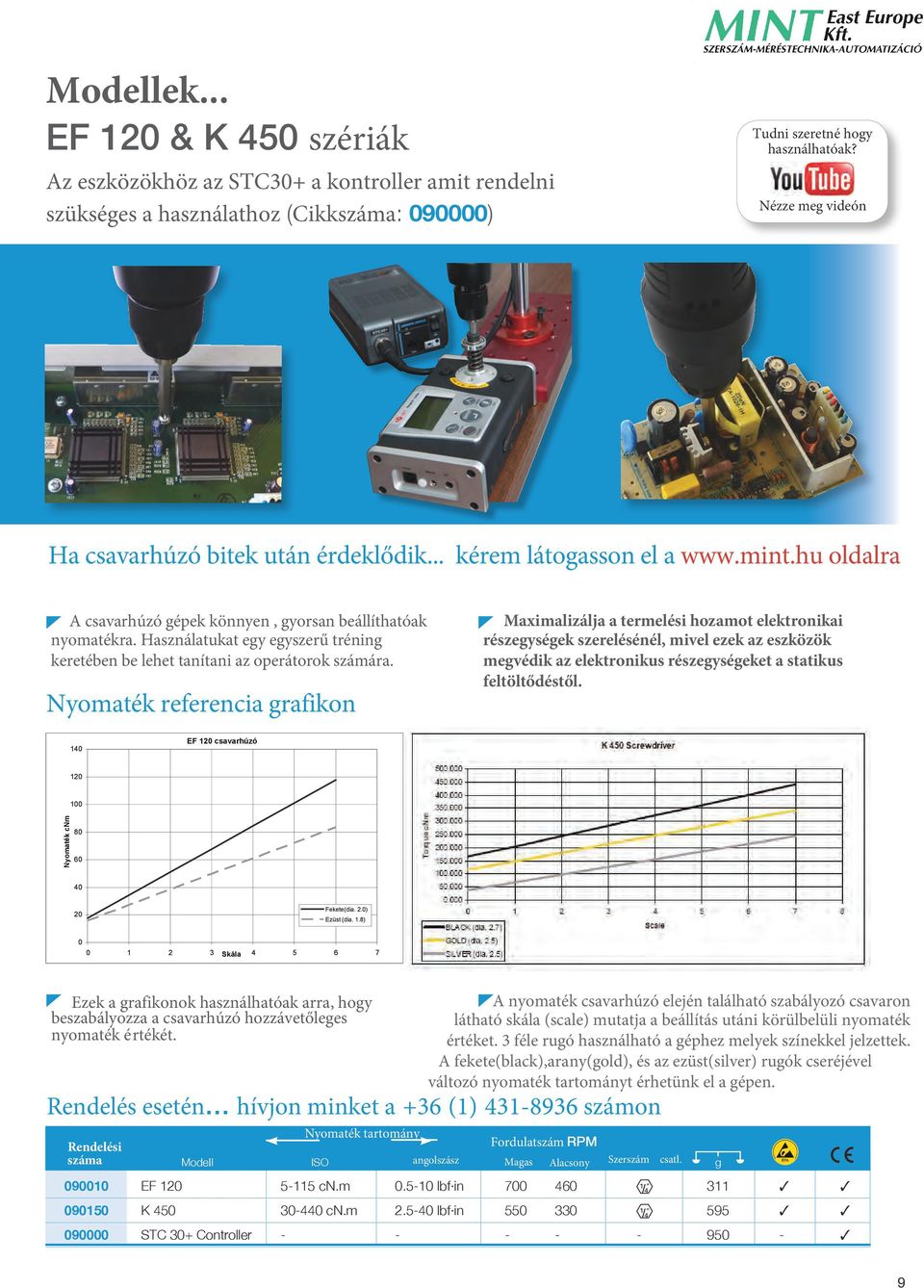

9 Modellek... EF 120 & K 450 szériák Az eszközökhöz az STC30+ a kontroller amit rendelni szükséges a használathoz (Cikkszáma: ) Ha csavarhúzó bitek után érdeklődik... kérem látogasson el a oldalra A csavarhúzó gépek könnyen, gyorsan beállíthatóak nyomatékra. Használatukat egy egyszerű tréning keretében be lehet tanítani az operátorok számára. Nyomaték referencia grafikon Maximalizálja a termelési hozamot elektronikai részegységek szerelésénél, mivel ezek az eszközök megvédik az elektronikus részegységeket a statikus feltöltődéstől. 140 EF 120 csavarhúzó Nyomaték cnm Fekete(dia. 2.0) Ezüst (dia. 1.8) Skála Ezek a grafikonok használhatóak arra, hogy beszabályozza a csavarhúzó hozzávetőleges nyomaték értékét. Rendelés esetén hívjon minket a +36 (1) számon Rendelési száma Nyomaték tartomány A nyomaték csavarhúzó elején található szabályozó csavaron látható skála (scale) mutatja a beállítás utáni körülbelüli nyomaték értéket. 3 féle rugó használható a géphez melyek színekkel jelzettek. A fekete(black),arany(gold), és az ezüst(silver) rugók cseréjével változó nyomaték tartományt érhetünk el a gépen. Fordulatszám RPM Modell ISO angolszász Magas Alacsony Szerszám csatl EF cn.m lbf in / K cn.m lbf in / STC 30+ ler g 9

10 1.f.f2t 3 Manufacturing ERGO QUICKSET Állítható nyomaték csavarhúzók Nyomaték tartománya N.m Manufacturing Kompakt, EPA előírásnak megfelelő ergonómikus szerszámok Megcsúszó lekapcsoló technológiával Manufacturing Javítókészletet is szállítunk a termékekhez. Kérem ezzel kapcsolatosan vegye fel a kapcsolatot értékesítési csapatunkkal +36 (1) Iparágak Szerviz és javítás Repülőgép ipar Elektronika Click Breaking Megcsúszó mechanizmus Helytelen meghúzás Hadiipar Fogyasztói termékek Megcsúszó A T-szár nem normál tartozéka a nyomaték csavarhúzónak lehetetlen QSN 120 SD QSN 120 FH A QUICKSET nyomaték csavarhúzó a Torqueleader megcsúszó technológiája segítségével egy olyan eszközt ad a kezébe, mely a felhasználó képzettségi szintjétől függetlenül mindig a beállított értéken fog lekapcsolni a csavarkötésen. Gyorsan és pontosan beállítható a kívánt érték a jól leolvasható mikrométer típusú állítóskálán. Széles nyomatéktartománya révén egyetlen eszközzel is számos feladat végezhető el. 10 A kialakítás és a kopásálló anyagok mint a rozsdamentes acél és alumínium hosszú élet és szerviz ciklussal rendelkezik a csavarhúzó. Ideális olyan szerelési és javítási feladatok esetében ahol fontos az EPA előírásoknak való megfelelés, és ahol elektrosztatikus feltölődésre érzékeny alkatrészeket szerelnek. Mivel az eronómikus markolat és a megcsúszó mechanizmus miatt a kezelő nem fárad el annyira, a koncentráció képessége révén hosszú ideig képes minőségi munkát végezni. Kalibrálja ERGO nyomaték csavarhúzóit...kalibrálási szolgáltatásunkról további információval szolgálunk a vagy a +36(1) telefonszámon.

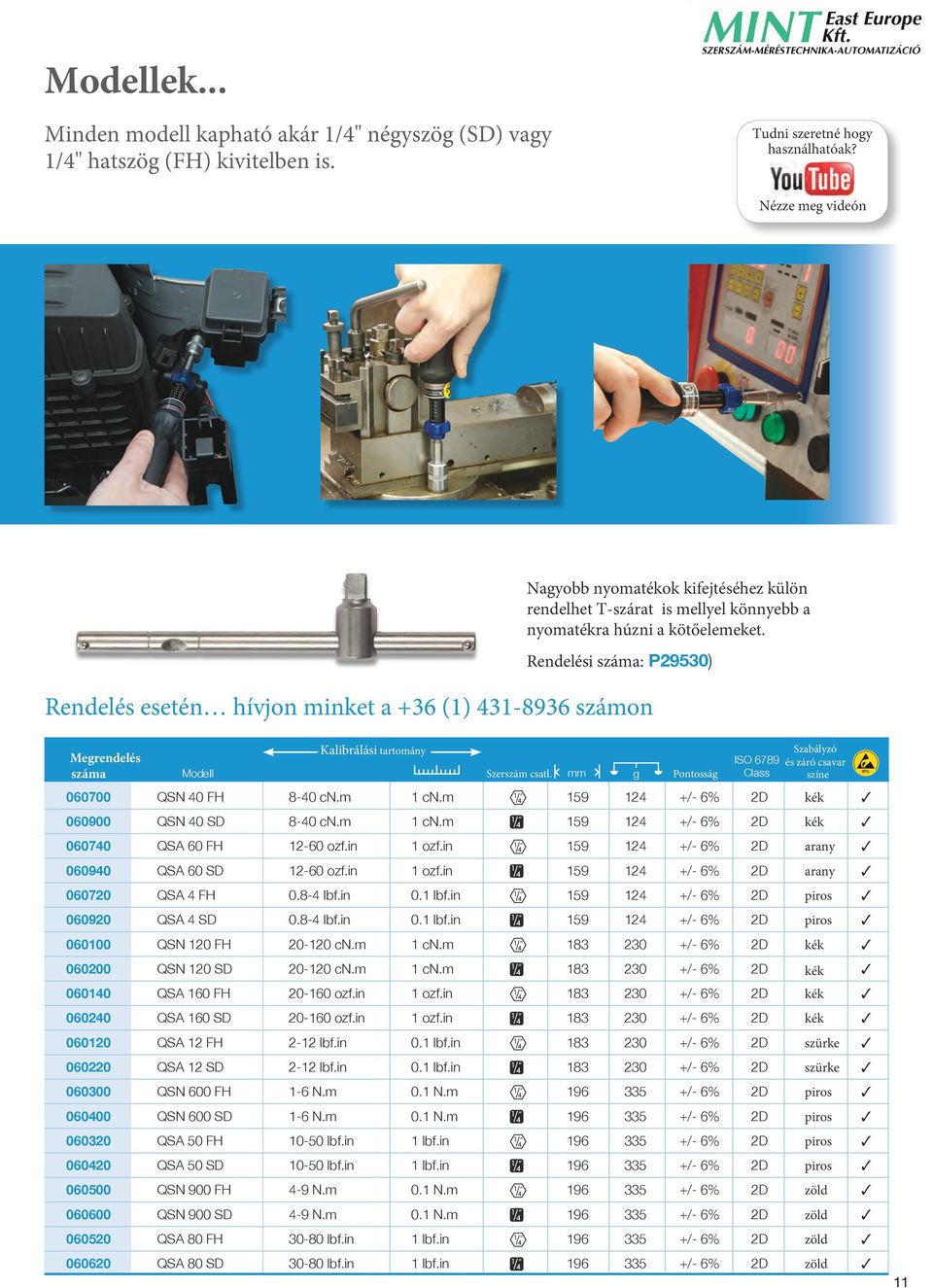

11 Modellek... Minden modell kapható akár 1/4" négyszög (SD) vagy 1/4" hatszög (FH) kivitelben is. Rendelés esetén hívjon minket a +36 (1) számon Nagyobb nyomatékok kifejtéséhez külön rendelhet T-szárat is mellyel könnyebb a nyomatékra húzni a kötőelemeket. Rendelési száma: P29530) Megrendelés száma Modell Kalibrálási tartomány Szerszám csatl. Pontosság ISO 6789 Class Szabályzó és záró csavar színe QSN 40 FH 8-40 cn.m 1 cn.m /- 6% 2D kék QSN 40 SD 8-40 cn.m 1 cn.m /- 6% 2D kék QSA 60 FH ozf.in 1 ozf.in /- 6% 2D arany QSA 60 SD ozf.in 1 ozf.in /- 6% 2D arany QSA 4 FH lbf.in 0.1 lbf.in /- 6% 2D piros QSA 4 SD lbf.in 0.1 lbf.in /- 6% 2D piros QSN 120 FH cn.m 1 cn.m /- 6% 2D kék QSN 120 SD cn.m 1 cn.m /- 6% 2D kék QSA 160 FH ozf.in 1 ozf.in /- 6% 2D kék QSA 160 SD ozf.in 1 ozf.in /- 6% 2D kék QSA 12 FH 2-12 lbf.in 0.1 lbf.in /- 6% 2D szürke QSA 12 SD 2-12 lbf.in 0.1 lbf.in /- 6% 2D szürke QSN 600 FH 1-6 N.m 0.1 N.m /- 6% 2D piros QSN 600 SD 1-6 N.m 0.1 N.m /- 6% 2D piros QSA 50 FH lbf.in 1 lbf.in /- 6% 2D piros QSA 50 SD lbf.in 1 lbf.in /- 6% 2D piros QSN 900 FH 4-9 N.m 0.1 N.m /- 6% 2D zöld QSN 900 SD 4-9 N.m 0.1 N.m /- 6% 2D zöld QSA 80 FH lbf.in 1 lbf.in /- 6% 2D zöld QSA 80 SD lbf.in 1 lbf.in /- 6% 2D zöld 3 mm g 11

12 1.f.f2t 3 Manufacturing QUICKSET állítható nyomaték csavarhúzók Nyomaték tartomány N.m Manufacturing Kalibrált skálával ellátott eszközök, melyek megszüntetik a a laza vagy túlhúzásból adódó problémákat megcsúszó mechanikájuk révén. Manufacturing Iparágak Szerviz és javítás Repülőgép ipar Elektronika Click Breaking Megcsúszó mechanizmus Helytelen meghúzás Ilyen eszközre lenne szüksége, de ESD kivitelben? Nézze meg a oldalon, vagy látogasson el a oldalra Hadiipar Fogyasztói termékek Megcsúszó A T-szár nem normál tartozéka a QUICKSET nyomaték csavarhúzóknak lehetetlen Quickset 6 SD Quickset 6 FH A típusok megrendelhetőek kgf.cm/kgf.m skálával is. QUICKSET nyomaték csavarhúzó a Torqueleader megcsúszó technológiája segítségével egy olyan eszközt ad a kezébe, mely a felhasználó képzettségi szintjétől függetlenül mindig a beállított értéken fog lekapcsolni a csavarkötésen. Gyorsan és pontosan beállítható a kívánt érték a jól leolvasható mikrométer típusú állítóskálán. 12 Széles nyomatéktartománya révén egyetlen eszközzel is számos feladat végezhető el. A kialakítás és a kopásálló anyagok mint a rozsdamentes acél és alumínium hosszú élet és szerviz ciklussal rendelkezik a csavarhúzó. Külön rendelhető a csavarhúzó nyél felső négyszögébe illeszthető T hajtószár mely segít ha a csavarhúzóval nagyobb nyomatékot kell kifejteni Rendelési száma: P29530) Kalibrálja ERGO nyomaték csavarhúzóit...kalibrálási szolgáltatásunkról további információval szolgálunk a vagy a +36(1) telefonszámon.

13 Modellek QUICKSET ISO&angolszász skálával Minden modell kapható akár 1/4" négyszög (SD) vagy 1/4" hatszög (FH) kivitelben is. Tartozékokért..kérem lapozza fel a oldalt, vagy látogasson el a oldalra Megrendelés száma Modell Kalibrálási tartomány Szerszám csatl. Pontosság ISO 6789 Class Quickset Minor Metric SD cn.m 1 cn.m /- 6% 2D Fekete mm g Színe Quickset Minor Metric FH cn.m 1 cn.m /- 6% 2D Fekete Quickset Minor Imp SD ozf.in 1 ozf.in /- 6% 2D Fekete Quickset Minor Imp FH ozf.in 1 ozf.in /- 6% 2D Fekete Quickset Minor lbf.in SD 2-12 lbf.in 0.1 lbf.in /- 6% 2D Szürke Quickset Minor lbf.in FH 2-12 lbf.in 0.1 lbf.in /- 6% 2D Szürke Quickset 6 SD 1-6 N.m 0.1 N.m /- 6% 2D Piros Quickset 6 FH 1-6 N.m 0.1 N.m /- 6% 2D Piros Quickset 50 SD 5-50 lbf.in 1 lbf.in /- 6% 2D Piros Quickset 50 FH 5-50 lbf.in 1 lbf.in /- 6% 2D Piros Quickset 9 SD 4-9 N.m 0.1 N.m /- 6% 2D Zöld Quickset 9 FH 4-9 N.m 0.1 N.m /- 6% 2D Zöld Quickset 80 SD lbf.in 1 lbf.in /- 6% 2D Zöld Quickset 80 FH lbf.in 1 lbf.in /- 6% 2D Zöld Rendelhető... Kettős skálával ellátott QUICKSET nyomaték csavarozó is Order Code Calibrated Range Model ISO Angolszász Drive mm g Accuracy ISO 6789 Class Colour Quickset Minor DS cn.m 1 cn.m ozf.in 1 ozf.in /- 6% 2D Black Quickset 6 DS 1-6 N.m 0.1 N.m 5-50 lbf.in 1 lbf.in /- 6% 2D Red 13
