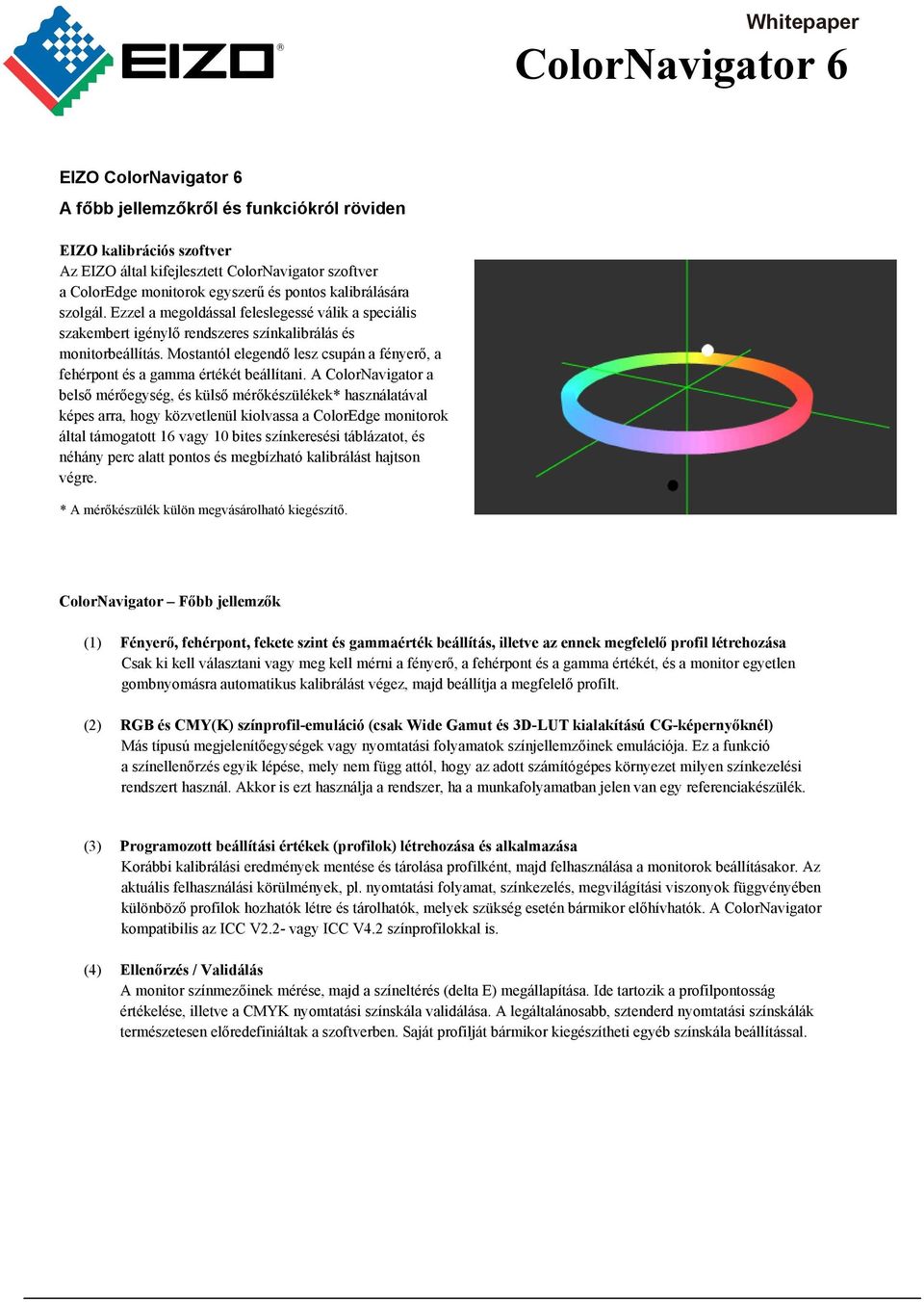

1 Whitepaper ColorNavigator 6 EIZO ColorNavigator 6 A főbb jellemzőkről és funkciókról röviden EIZO kalibrációs szoftver Az EIZO által kifejlesztett ColorNavigator szoftver a ColorEdge monitorok egyszerű és pontos kalibrálására szolgál. Ezzel a megoldással feleslegessé válik a speciális szakembert igénylő rendszeres színkalibrálás és monitorbeállítás. Mostantól elegendő lesz csupán a fényerő, a fehérpont és a gamma értékét beállítani. A ColorNavigator a belső mérőegység, és külső mérőkészülékek* használatával képes arra, hogy közvetlenül kiolvassa a ColorEdge monitorok által támogatott 16 vagy 10 bites színkeresési táblázatot, és néhány perc alatt pontos és megbízható kalibrálást hajtson végre. * A mérőkészülék külön megvásárolható kiegészítő. ColorNavigator Főbb jellemzők (1) Fényerő, fehérpont, fekete szint és gammaérték beállítás, illetve az ennek megfelelő profil létrehozása Csak ki kell választani vagy meg kell mérni a fényerő, a fehérpont és a gamma értékét, és a monitor egyetlen gombnyomásra automatikus kalibrálást végez, majd beállítja a megfelelő profilt. (2) RGB és CMY(K) színprofil-emuláció (csak Wide Gamut és 3D-LUT kialakítású CG-képernyőknél) Más típusú megjelenítőegységek vagy nyomtatási folyamatok színjellemzőinek emulációja. Ez a funkció a színellenőrzés egyik lépése, mely nem függ attól, hogy az adott számítógépes környezet milyen színkezelési rendszert használ. Akkor is ezt használja a rendszer, ha a munkafolyamatban jelen van egy referenciakészülék. (3) Programozott beállítási értékek (profilok) létrehozása és alkalmazása Korábbi kalibrálási eredmények mentése és tárolása profilként, majd felhasználása a monitorok beállításakor. Az aktuális felhasználási körülmények, pl. nyomtatási folyamat, színkezelés, megvilágítási viszonyok függvényében különböző profilok hozhatók létre és tárolhatók, melyek szükség esetén bármikor előhívhatók. A ColorNavigator kompatibilis az ICC V2.2- vagy ICC V4.2 színprofilokkal is. (4) Ellenőrzés / Validálás A monitor színmezőinek mérése, majd a színeltérés (delta E) megállapítása. Ide tartozik a profilpontosság értékelése, illetve a nyomtatási színskála validálása. A legáltalánosabb, sztenderd nyomtatási színskálák természetesen előredefiniáltak a szoftverben. Saját profilját bármikor kiegészítheti egyéb színskála beállítással.

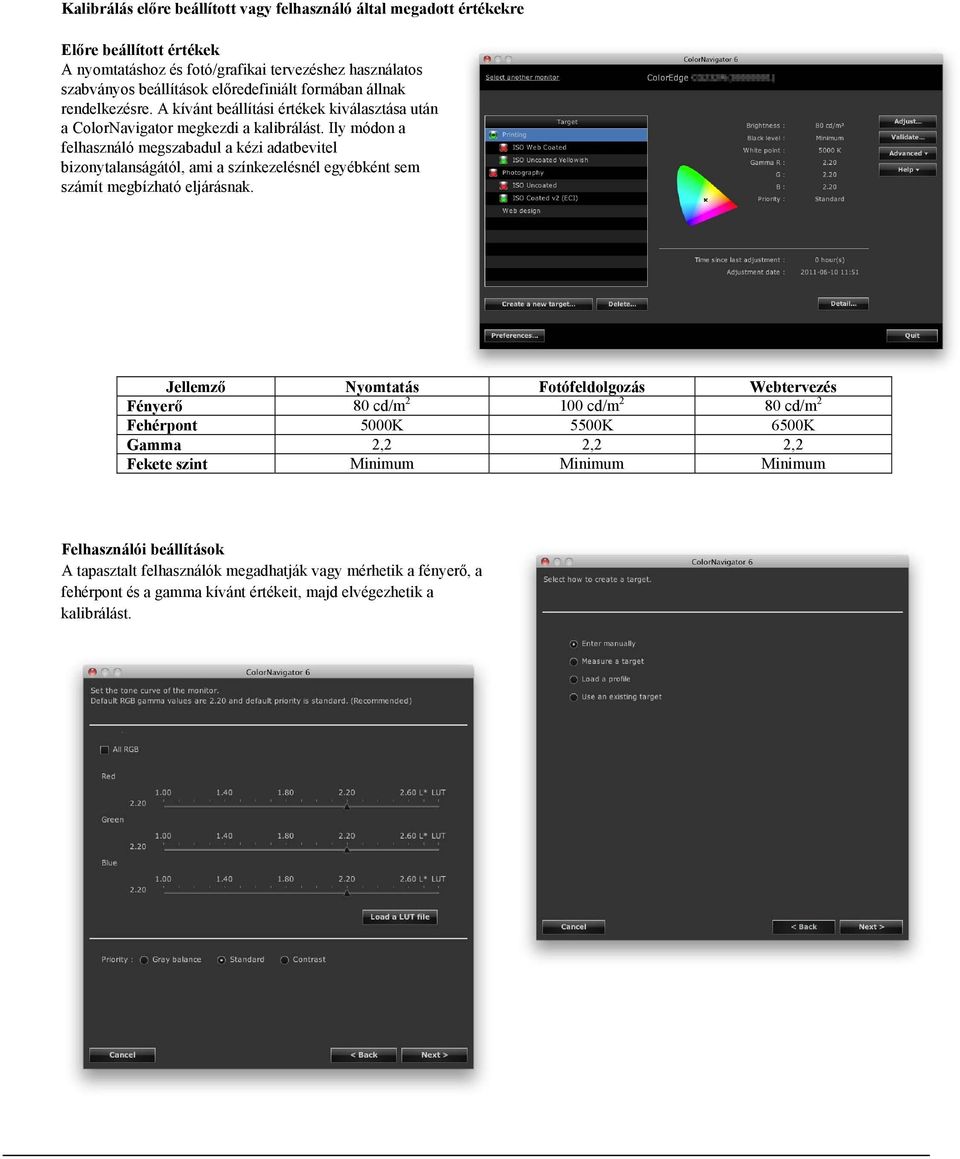

2 Kalibrálás előre beállított vagy felhasználó által megadott értékekre Előre beállított értékek A nyomtatáshoz és fotó/grafikai tervezéshez használatos szabványos beállítások előredefiniált formában állnak rendelkezésre. A kívánt beállítási értékek kiválasztása után a ColorNavigator megkezdi a kalibrálást. Ily módon a felhasználó megszabadul a kézi adatbevitel bizonytalanságától, ami a színkezelésnél egyébként sem számít megbízható eljárásnak. Jellemző Nyomtatás Fotófeldolgozás Webtervezés Fényerő 80 cd/m cd/m 2 80 cd/m 2 Fehérpont 5000K 5500K 6500K Gamma 2,2 2,2 2,2 Fekete szint Minimum Minimum Minimum Felhasználói beállítások A tapasztalt felhasználók megadhatják vagy mérhetik a fényerő, a fehérpont és a gamma kívánt értékeit, majd elvégezhetik a kalibrálást.

3 Célobjektumok (<Measure a Target>) a színkalibráláshoz A ColorNavigator különböző választási lehetőségeket kínál arra, hogy méréssel átvegyük az ismert megjelenítőrendszerek, pl. létező LCD vagy képcsöves monitorok beállítási értékeit. Így például lehetővé válik az, hogy egy ipad fényerő, fehérpont és színtér paramétereit átvegyük, és alkalmazzuk egy ColorEdge monitoron. A megjelenítőrendszer vezérlését azonban a ColorNavigator nem képes átvenni. Ez azt jelenti, hogy a szükséges tesztábrát a felhasználónak kell előállítani és megjeleníteni. A <Measure Target> az alábbi lehetőségeket kínálja: Megjelenítő eszköz Fényerő Fehérpont Színtér Paper White Ambient Light LCD monitor (RGBW) LCD monitor (W) CRT monitor (RGBW) CRT monitor (W) Light booth (Luminace) Light booth (Illuminance) Hasznos tudnivaló: A tényleges választási lehetőségek az alkalmazott mérőkészüléktől függően változhatnak. Papírfehér mérés A szoftver lehetőséget kínál arra is, hogy a nyomtatópapír fehérségének mérésével összehangoljuk a monitoron látott kép és a nyomtatott dokumentum színeit. Abban az esetben, ha a nyomtatott anyag fehérség-adatai nem állnak rendelkezésre, a ColorNavigator automatikusan beállítja a fényerő és a fehérpont értékét.

4 Normál fénykamra (lightbox) Fényerőmérés A ColorNavigator és egy mérőkészülék használatával a normál fénykamrák* fényerejét beállíthatja a kívánt értékre. A ColorNavigator átveszi a mért fényerőértéket, és ezt mint kalibrálási alapértéket alkalmazza a monitoroknál, így a színegyeztetés egyszerűen megoldható a monitor és a normál fénykamra között. * Jelen pillanatban kizárólag a Color Communicator 1 és 2 készüléket támogatja a szoftver. Környezeti fény mérése A ColorNavigator egy érzékelő* használatával képes mérni a környezeti megvilágítást, és a mért értéket alkalmazza a monitor automatikus fehérpont-kalibrálásánál. Ha az adott dokumentum vizsgálatához nem áll rendelkezésre normál fénykamra, vagy a fénykamra fehérpont mérése nem felel meg pontosan a kívánt értéknek, ez a funkció gondoskodik arról, hogy a monitor fehérpont beállítása tökéletesen illeszkedjen az aktuális fényviszonyokhoz. Ennek köszönhetően a nyomtatott dokumentum és a képernyőn megjelenített ábra kiválóan összehasonlítható. * A DataColor Spyder, EIZO EX1, X-Rite Eye-One Display Pro, Eye-One Display, Eye-One Monitor, DTP94 és a DTP94B nem támogatott.

5 Profil ellenőrzés / Színskála validálás Ezek a funkciók figyelmen kívül hagyják a monitor színterét, így a lényeges színek és a ténylegesen megjelenített képernyőszínek távolsága (delta E) megállapítható. Ily módon lehetővé válik a kalibrálás eredményének ellenőrzése, illetve annak megállapítása, milyen mértékben változtak a monitor színei az utolsó kalibrálás óta. Ezen kívül, a ColorNavigator képes a színek mérésére is, és az eredményeket Adobe-Photoshop vagy Acrobat adatokként továbbítja. A monitor mérési eredmények és az egyes színskálákhoz tartozó profilok CIELAB vagy XYZ-értékekként kerülnek továbbításra; a távolságot delta E-értékként mutatja ki a szoftver. A delta E színeltérést önálló grafikon formájában, illetve a korábbi eredményekkel összehasonlítva is meg lehet jeleníteni. A CN 6 az alábbi integrált nyomdaipari szabványokat tartalmazza: Validálási cél RGB ISO Profile Quality FOGRA28 ISOwebcoated (legacy) FOGRA29 ISOuncoated (legacy) FOGRA30 ISOuncoatedyellowish FOGRA39 ISOcoated_v2_300_eci FOGRA39 ISOcoated_v2_eci FOGRA40 SC_paper_eci FOGRA41 PSO_MFC_Paper_eci FOGRA42 PSO_SNP_Paper_eci FOGRA43 PSO_Coated_300_NPscreen_ISO12647_eci FOGRA43 PSO_Coated_NPscreen_ISO12647_eci FOGRA44 PSO_Uncoated_NPscreen_ISO12647_eci FOGRA45 PSO_LWC_Improved_eci FOGRA46 PSO_LWC_Standard_eci FOGRA47 PSO_Uncoated_ISO12647_eci ECI PSR_LWC_PLUS_V2_PT ECI PSR_LWC_STD_V2_PT ECI PSR_LWC_PLUS_V2_PT ECI PSR_LWC_STD_V2_PT ECI PSRgravureMF_PT IDEAlliance GRACoL2006_Coated1v2 IDEAlliance SWOP2006_Coated3v2 IDEAlliance SWOP2006_Coated5v2 IFRA26 ISOnewspaper26v4 Típus RGB RGB

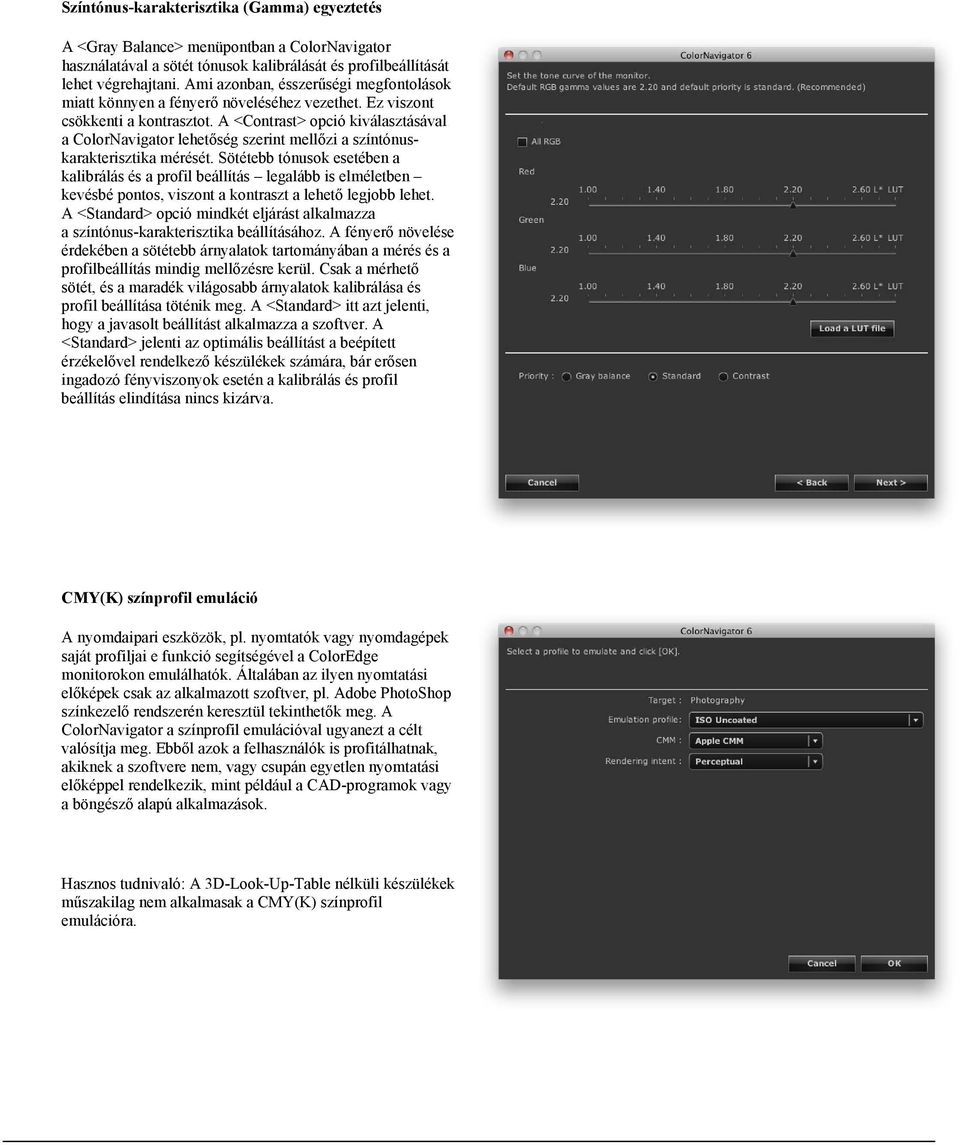

6 Színtónus-karakterisztika (Gamma) egyeztetés A <Gray Balance> menüpontban a ColorNavigator használatával a sötét tónusok kalibrálását és profilbeállítását lehet végrehajtani. Ami azonban, ésszerűségi megfontolások miatt könnyen a fényerő növeléséhez vezethet. Ez viszont csökkenti a kontrasztot. A <Contrast> opció kiválasztásával a ColorNavigator lehetőség szerint mellőzi a színtónuskarakterisztika mérését. Sötétebb tónusok esetében a kalibrálás és a profil beállítás legalább is elméletben kevésbé pontos, viszont a kontraszt a lehető legjobb lehet. A <Standard> opció mindkét eljárást alkalmazza a színtónus-karakterisztika beállításához. A fényerő növelése érdekében a sötétebb árnyalatok tartományában a mérés és a profilbeállítás mindig mellőzésre kerül. Csak a mérhető sötét, és a maradék világosabb árnyalatok kalibrálása és profil beállítása töténik meg. A <Standard> itt azt jelenti, hogy a javasolt beállítást alkalmazza a szoftver. A <Standard> jelenti az optimális beállítást a beépített érzékelővel rendelkező készülékek számára, bár erősen ingadozó fényviszonyok esetén a kalibrálás és profil beállítás elindítása nincs kizárva. CMY(K) színprofil emuláció A nyomdaipari eszközök, pl. nyomtatók vagy nyomdagépek saját profiljai e funkció segítségével a ColorEdge monitorokon emulálhatók. Általában az ilyen nyomtatási előképek csak az alkalmazott szoftver, pl. Adobe PhotoShop színkezelő rendszerén keresztül tekinthetők meg. A ColorNavigator a színprofil emulációval ugyanezt a célt valósítja meg. Ebből azok a felhasználók is profitálhatnak, akiknek a szoftvere nem, vagy csupán egyetlen nyomtatási előképpel rendelkezik, mint például a CAD-programok vagy a böngésző alapú alkalmazások. Hasznos tudnivaló: A 3D-Look-Up-Table nélküli készülékek műszakilag nem alkalmasak a CMY(K) színprofil emulációra.

7 Színegyeztetés kalibrálás után A különböző nyomtatók eltérő nyomtatási minősége, illetve speciális projekt igények miatt előfordulhat, hogy szükségessé válik az egyébként tökéletesen kalibrált nyomtatók egyes színeinek finomhangolása. A szoftver lehetővé teszi a színtónus, a telítettség, továbbá a hat fő- és mellékszín (vörös, zöld, kék, bíbor, lila, sárga), illetve a fehéregyensúly, a fényerő, a fekete szint és a gamma egyeztetését, a lehető legtökéletesebb vizuális összhang érdekében. A felhasználó dönthet, melyik egyeztetést kívánja profilként tárolni. (A 6 szín korrekciós beállítását nem lehet profilként tárolni.) A kalibrálási eredmények megerősítése, illetve pontosabb kézi finomhangolás lehetővé tétele érdekében tesztkép is megjeleníthető. Ezen a teljes szürkeskála, illetve csak a mélyebb tónusok (fekete szintek), a világosabb tónusok (fehér szintek), a gammaértékek, továbbá az EIZO és ColorNavigator logó körüli tartomány látható. A fényerő, a fehérpont és a gamma értéke manuálisan is beállítható, és az eredmény a tesztképen azonnal megjelenik, így könnyen ellenőrizhető. A tesztkép a szürkeskálával, illetve az EIZO és ColorNavigator logó területtel. A fényerő, a fehérpont és a gamma egyeztetése közvetlenül a képernyőn jelenik meg.

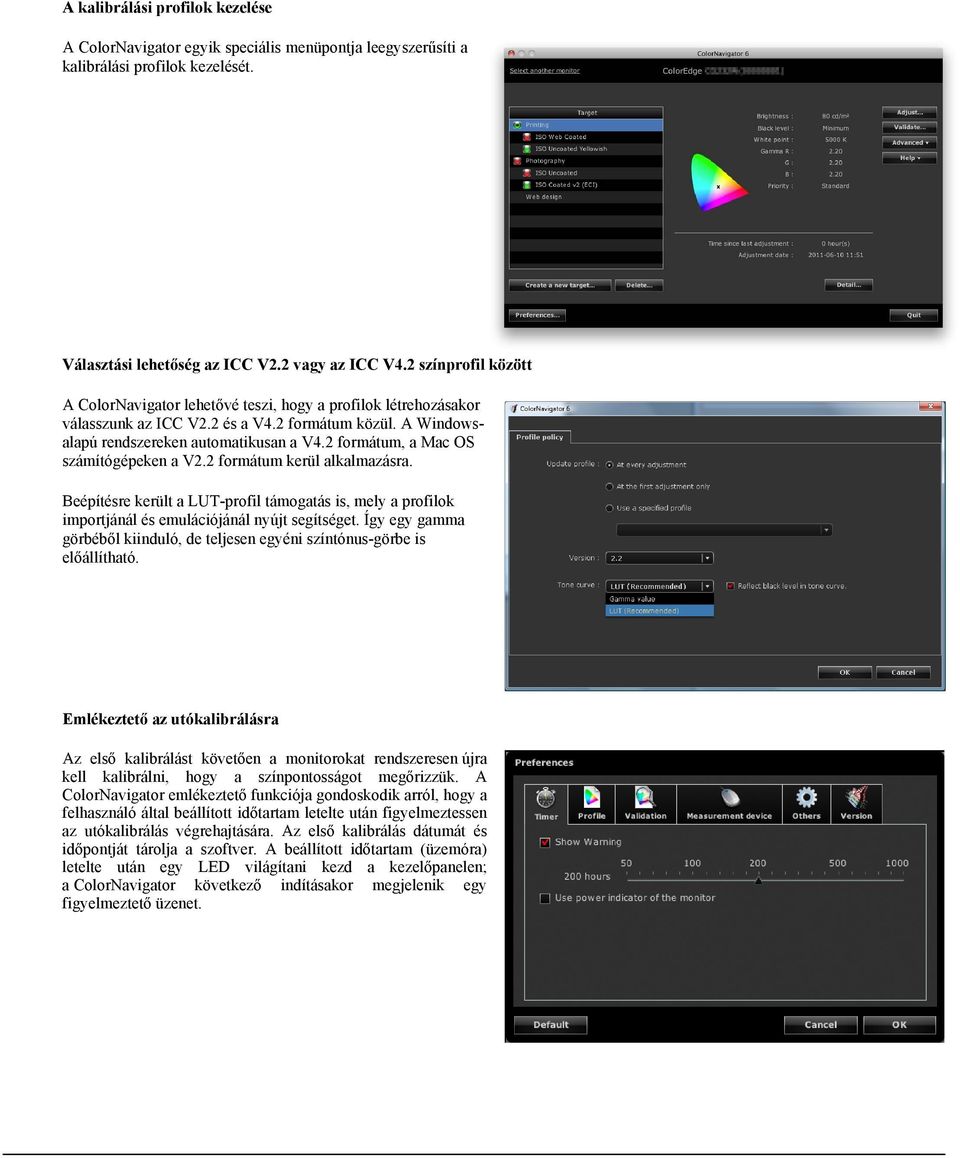

8 A kalibrálási profilok kezelése A ColorNavigator egyik speciális menüpontja leegyszerűsíti a kalibrálási profilok kezelését. Választási lehetőség az ICC V2.2 vagy az ICC V4.2 színprofil között A ColorNavigator lehetővé teszi, hogy a profilok létrehozásakor válasszunk az ICC V2.2 és a V4.2 formátum közül. A Windowsalapú rendszereken automatikusan a V4.2 formátum, a Mac OS számítógépeken a V2.2 formátum kerül alkalmazásra. Beépítésre került a LUT-profil támogatás is, mely a profilok importjánál és emulációjánál nyújt segítséget. Így egy gamma görbéből kiinduló, de teljesen egyéni színtónus-görbe is előállítható. Emlékeztető az utókalibrálásra Az első kalibrálást követően a monitorokat rendszeresen újra kell kalibrálni, hogy a színpontosságot megőrizzük. A ColorNavigator emlékeztető funkciója gondoskodik arról, hogy a felhasználó által beállított időtartam letelte után figyelmeztessen az utókalibrálás végrehajtására. Az első kalibrálás dátumát és időpontját tárolja a szoftver. A beállított időtartam (üzemóra) letelte után egy LED világítani kezd a kezelőpanelen; a ColorNavigator következő indításakor megjelenik egy figyelmeztető üzenet.

9 Automatikus szoftverfrissítés A ColorNavigator ellenőrzi, jelent-e meg újabb szoftverfrissítés az EIZO honlapján, és megkérdezi, hogy szeretné-e telepíteni. A frissítés ellenőrzése történhet automatikusan vagy manuálisan. Rendszerkövetelményekre és támogatott készülékekre vonatkozó további információk: A tévedések jogát fenntartjuk 04/14 EIZO Europe: Austria Belgium & Luxembourg Czech Republic Germany Hungary Italy Slovakia The Netherlands United Kingdom
