1 GÁZKÉSZÜLÉK CSALÁD PARAPETES MINI CIRKO (MIKA-6E) TURBÓS KIVITELŰ MINI KAZÁN (MIKA-6E Turbó) GÁZKONVEKTOR (TGF.5 TGK.5) PARAPETES ÉS KÉMÉNYES Magyar Termék

2 MIKA-6E/MIKA-6E.V A Technorgáz Energiaipari Kft-t több mint 30 éves gázkészülékgyártói tapasztalattal rendelkező szakemberek alapították azzal a céllal, hogy kifejlesszenek egy egyszerű, gazdaságos FŰTŐKÉSZÜLÉK családot, amellyel gyorsan és egyszerűen kivitelezhetőek fűtéskorszerűsítési munkálatok a konvektorral szerelt vagy kéménnyel egyáltalán nem rendelkező lakásokban. EZ A KÉSZÜLÉK A MIKA-6E PARAPETES MINI KAZÁN ILLETVE A MIKA-6E TURBÓS MINI KAZÁN! Legfőbb tulajdonságok: A radiátorokkal szerelt központi fűtésű rendszer egyenletes meleget biztosít minden helyiségben akár 30%-os energia megtakarítást eredményezve. Max m 2 -es lakások, házak fűtéséhez ajánljuk! Ennél nagyobb lakások esetében két készülék felszerelését javasoljuk. A rendszer nagy előnye, hogy nem igényel kémény kiépítést, így jóval költségtakarékosabban oldható meg a fűtéskorszerűsítés, mint a hagyományos fűtőkészülékek esetében. Kis helyet foglal el, hatásfoka 90% feletti (kimenő füstgáz hőmérséklete C o, ellentétben a konvektorok C o -val szemben. A készülék magas hatásfoka (90,5 %) miatt kisebb gőzkiáramlás (hidegebb időszakban) tapasztalható a füstcsőből, amely normális jelenség. Alsó szerelésű MIKA-6E opcionális lehetőség 3,5-6,0 kw között szabályozható, az egyéni igényeknek megfelelően. Beépítve tartalmazza az összes szerelvényt: gázszelep, vízhőfokés nyomásmérő óra, tágulási tartály, szivattyú. A MIKA-6E.V típusú készülékünk (fűtés+meleg víz) a fentieken túl váltószeleppel és kapcsoló relével kerül összeszerelésre. A készülék túlfűtés határolóval rendelkezik, ilyen esetben a készülék automatikusan leáll. Újraindítás a gyújtóégő kézi gyújtásával lehetséges, de azelőtt célszerű megvizsgálni a leállás okát és az esetleges hibát kijavítani. 2

3 A MIKA-6E-nél a füstgáz a parapeten át távozik, míg a turbós változatnál a csőrendszeren keresztül ventillátoros rásegítéssel, így egyik típusnál sem kell tartani füstgáz visszaáramlástól, ill. nem szükséges kéményseprői engedély sem. Az alacsony burkolat hőmérséklet miatt (kézzel fogható) szekrénybe is beépíthető. Ilyen esetben azonban szellőző lyukak kialakítása szükséges, hogy a 0,5 kw-nyi hő távozni tudjon. Az alacsony felületi hőmérséklet miatt nem kell számolni az égett por kellemetlen hatásával sem. Készülékünk hátsó fűtővíz és gáz kivezetéssel kerül kialakításra, így a MIKA-6E típus könnyen szerelhető alacsony felszerelési magasság esetén is. Készülékünkkel a fürdőszoba fűtése is megoldható radiátorral vagy fűthető törülköző tartóval. (A régi egyedi fűtési rendszerben ezt a funkciót fali fűtő látta el, mely a helyiségből használta az oxigént és az égéstermék is ide távozott. A készülék nem volt szabályozható, a megfelelő hőmérséklet eléréséhez időben be kellett gyújtani.) Fontos Tudnivalók: A fűtőkészülék gyárilag a G 20-as típusú földgázra van beszabályozva, mely ma Magyarországon mindenhol a legáltalánosabban használatos gáztípus. A mini-kazánt szoba termosztát vezérli a beállított hőfok szerint, teljesen automatikusan. Nem javasoljuk, hogy éjszakára letekerjék a szobatermosztáton a hőmérsékletet, mert a falak visszahűlésével a készülék jóval hosszabbb ideig fog visszafűteni, mintha éjszakára is a beállított hőfokon hagyják a termosztátot. Minden esetben a hőn tartás a leggazdaságosabb fűtési mód. A főégő ki-be kapcsolásával tartja a helyiség hőmérsékletét. (A helyiség termosztát nem tartozéka a rendszernek, a fogyasztó által kerül kiválasztásra, fő követelménye, hogy V-on működtesse a rendszert). A készülék feszültség alá helyezése után melyet visszajelző lámpa jelez meg kell győződni a rendszer megfelelő légtelenítéséről! Az 1+1 év garancia vállalásához minden esetben szükséges a készülék beüzemelése, (beüzemelési jegyzőkönyv megküldése Gyártó felé) beszabályozása a lakás hőigényéhez! A szakszerű üzembe helyezés nagyon fontos, mivel a gyakori rendszer leengedés-feltöltés oxigént juttat a rendszerbe, mely korróziós károkat okozhat! 3

4 MIKA-6E/MIKA-6E Turbó Műszaki adattábla: MEGNEVEZÉS Gyártó neve: Készülék típusjele: MÉRTÉKEGYSÉG Technorgáz Energiaipari Kft MIKA-6E/MIKA-6E Turbó MIKA-6E/ MIKA-6E Turbó Magasság: mm 580 Szélesség: mm 395 Mélység: mm 260 Tömeg: kg 18 Égéstermék elvezetés típusa: - C 11 /C 13 Gáztípus szimbóluma: - G 20 Névleges hőterhelés: kw 6,6 Névleges hőteljesítmény: kw 6,0 Legkisebb hőterhelés: kw 3,5 Hatásfok névleges hőterhelésnél: % 90,5 Csatlakozási gáznyomás: mbar 25 Fűtőkör legkisebb üzemi nyomása: bar 0,5 Fűtőkör legnagyobb üzemi nyomása: bar 3,0 Gázfogyasztás névleges hőterhelésnél (15 o C, 1013,25 mbar, G20): m 3 /h 0,70 Fűtés és gázcsatlakozás: - G 1/2 Égéstermék elvezetés: - MIKA-6E: d/d 100/165 mm, falátfogás: mm, d 100 mm, csőkinyúlás: 62 mm MIKA-6E Turbó: d/d 40/65 mm, falátfogás: mm, d 40 mm, csőkinyúlás: 50 mm NOx osztály: - 3 Teljesítmény felvétel W-ban: - max. 105 W Elektromos védettség: - IP44 Készülék kategória: - I 2H Rendeltetési ország: - HU Tanúsítvány száma: - MB MB Színválaszték: - bézs, fehér 4

5 Legfőbb részegységek: MIKA-6E 1. Tágulási tartály 3. Vízhőfok-és nyomásmérő óra 4. Kazán termosztát 5. Piezzo gyújtó 2. Gázszelep gomb 6. Gyújtóláng ellenőrző ablak MIKA-6E Turbó 1. Tágulási tartály 2. Vízhőfok-és nyomásmérő óra 3. Ventilátor tápegység 4. Léghiány kapcsoló 5. Kazán termosztát 6. Piezzo gyújtó 7. Gázszelep gomb 8. Gyújtóláng ellenőrző ablak Bekapcsolás (MIKA-6E): A kombinált gázszelep kezelőgombját (2) benyomva el kell forgatni, hogy a * jelzés egybe essen a szelepen lévő jelöléssel. A gombot ütközésig benyomva, a piezzo gyújtót (5) 2-3 alkalommal meg kell nyomni (szikráztatni), míg a gyújtóláng be nem gyullad. (A gyújtóláng megléte a kémlelő ablakon (6) keresztül ellenőrizhető). Miután ez megtörtént, a gombot még kb másodpercig benyomva kell tartani, hogy rögzüljön a lángkép, ezután felengedhető a gázszelep gombja, mely egyben a kazán szabályzó szelepe is. Ha tehát a gombot tovább tekeri a láng jelzéshez, a főégő begyullad. Kikapcsolás (MIKA-6E): A kombinált gázszelepet benyomva el kell forgatni az óramutató járásával megegyezően a gombon lévő jelölésig. A leállított készüléket 5 perc várakozás után szabad ismét begyújtani. 5

6 MIKA-6E/MIKA-6E.V Fontos Tudnivalók az üzembehelyezésről: A radiátorok tervezésénél figyelembe kell venni, hogy nagyon kis víztérrel rendelkeznek így minden esetben javasoljuk a fűtőtestek túlméretezését, ezzel is biztosítva a gazdaságos felfűtést KW-nyi radiátor ráterhelhető a készülékre! A vízáramlás biztosítása érdekében két radiátornak mindig üzemelnie kell, ezért a radiátorok számától függetlenül két fűtőtestre tilos hőfokszabályzó szelepet szerelni és tilos elzárni is. A lezárt radiátorok melletti üzemeltetés a készülék károsodását okozhatja, melynek javítása nem a garancia része. A rendszer kiépítésénél a gerincvezeték rézcső esetében minimum 18-as, míg ötrétegű illetve szénacél cső estetében minimum 20-as átmérőjű legyen. Ennél kisebb átmérőjű csővezeték esetén áramlási problémák jöhetnek létre, így többlethő keletkezik, melynek következményeként akár a készülék kazántestje is károsodhat, javítása nem garanciális feladat. Célszerű légtelenítési pontok kialakítása automata légtelenítőkkel! A fűtési rendszer kiépítését követően teljes rendszer átmosást (több órán át tartó magas hőfokon való járatás) írunk elő radiátorban való zsíros szennyeződés eltávolítása miatt vegyszeres tisztító folyadékkal (pl.: Fernox), elkerülve ezzel egy későbbi kazándugulást, melynek elhárítása nem garanciális tevékenység. Ezt megelőzendő iszapleválasztó beépítését javasoljuk! A tisztítási folyamat után kérjük a folyadék teljes lecserélését a rendszerben fagyállós, adalékolt hűtőközegre, mely meggátolja az esetleges fagyási károkat illetve megelőzi az áramlási problémák kialakulását. A feltöltő nyomás hideg és meleg állapotban se haladja meg a biztonsági szelep nyitási értékét, mely 3,0 Bar. Javasoljuk, hogy a feltöltő nyomás hideg állapotban 1,0 Bar, míg felfűtött állapotban 1,6 Bar legyen! A kisteljesítményű őrláng képes hőn tartani a készüléket. Így amikor többlethő keletkezik a kazánban, azt a szivattyú továbbítja a radiátorok felé utókeringtetés formájában. A MIKA-6E típus felszerelése előtt ellenőrizzük a parapet műszaki állapotát illetve a szélvédő rács típusát! Csak a kerek lyukú szélrács megfelelő a készülék zavartalan működéséhez! A trapéz kivágású rács cserére szorul, mely megrendelhető a gyártótól! Amennyiben a fali tartozék nincs megfelelő műszaki állapotban (korrodált, lyukas) szintén javasoljuk a cseréjét! A rendszert fagyálló folyadékkal (-20 o C-ig) javasoljuk feltölteni, így egy esetleges fűtésleállás (áramszünet vagy gázkimaradás) esetén sem kell tartani a rendszer károsodásától. Elfagyott kazánra a garancia nem vonatkozik! Az ideális vízhőfok radiátoros fűtés esetén 70 o C, míg padlófűtés esetében o C. Rész padlófűtés alkalmazása esetén (pl. fürdőszobában) javasoljuk, hogy az egyik radiátor visszatérőjét vezessék a padlóba. A fűtési rendszer méretezésénél kalkulálni kell a radiátorok, szelepek, csővezetékek nyomásesésével. Minden esetben elzáró szerelvénnyel kell ellátni a fűtési előremenő és visszatérő vezetéket, hogy a készülék leválasztható legyen a rendszerről! Mint minden fűtési rendszernek, ennek is lehet minimális működési 6

7 zaja, melyet a keringető szivattyú kelt működése közben. Ez teljesen normális. Akit ez mégis zavar, ott megoldást jelenthet a csövek leszigetelése erre alkalmas szigetelőanyaggal, illetve a szivattyú kihelyezése a készülékből a fűtésrendszer egy másik pontjára (hálóhelyiségen kívülre). Az első felfűtés megközelitőleg 1 óra. A lakás hőegyensúlya kb. 3-4 nap alatt áll be, mely után szükséges a megfelelő teljesítmény (3,5-6.0 Kw között) beszabályozása, mely a beüzemelés részét képezi. A visszaszabályozás nem jár hatásfok csökkenéssel! Amennyiben a rendszer felmelegedése és lehűlése között túlságosan nagy a nyomásérték változás, a tágulási tartály szelepén keresztül minimális levegőfeltöltés szükséges! A helyi szolgáltatási feltételeknek illetve a lakás hőigényének megfelelően szükséges lehet az égőnyomás beállítása a 2-es számmal jelölt állítócsavarral. Az égőnyomás beállításának ellenőrzése a 7-es számmal jelölt nyomásmérő csonkon lehetséges. A beállítás alatt biztosítani kell, hogy a készülék termosztát szelepe teljesen nyitva legyen. 2 7 Az égőnyomás beállítása a beüzemelés része, melyet kizárólag szervízpartnereink végezhetnek el! Ezzel egyidőben ki kell tölteni a beüzemelési jegyzőkönyvet is, melynek visszaküldése a Gyártó felé, garanciális feltétel! TILOS A BIZTONSÁGI RENDSZER KIIKTATÁSA, MEGRONGÁLÁSA, MIVEL AZ EBBŐL EREDŐ KÁROKRA A GARANCIA NEM VONATKOZIK! FELSZERELÉS, RENDSZER KIÉPÍTÉS: Az elhelyezés és felszerelés feltételeit az OTÉK (Országos Településrendezési és Épitési Követelmények) rendelkezései szabályozzák. Amennyiben komplett gázcsőrendszer átalakítás (gázcső levágás) történik, a készülékhez kapcsolódó rendszerről műszaki tervet kell készíteni! A fűtési rendszert ezen jóváhagyott tervek alapján kell kivitelezni. A kivitelezés után MEO átadás is szükséges. A fentiektől eltérően ha az átalakítás nem érinti a meglévő gázcsöveket, akkor elég egy bejelentési kötelezettség a Gázszolgáltató felé, így elfogadják készülékcserének (GMBSZ). 7

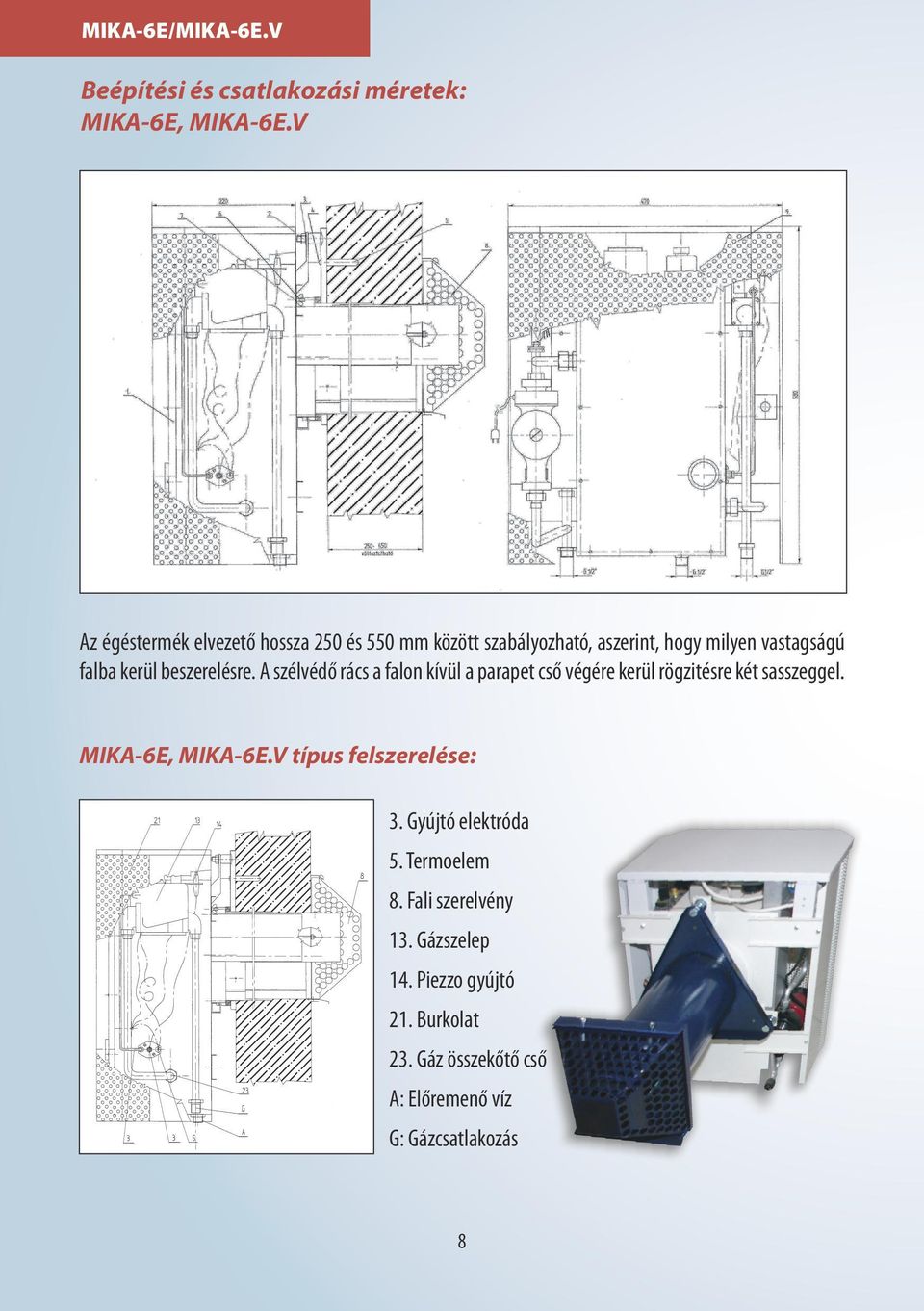

8 MIKA-6E/MIKA-6E.V Beépítési és csatlakozási méretek: MIKA-6E, MIKA-6E.V Az égéstermék elvezető hossza 250 és 550 mm között szabályozható, aszerint, hogy milyen vastagságú falba kerül beszerelésre. A szélvédő rács a falon kívül a parapet cső végére kerül rögzitésre két sasszeggel. MIKA-6E, MIKA-6E.V típus felszerelése: 3. Gyújtó elektróda 5. Termoelem 8. Fali szerelvény 13. Gázszelep 14. Piezzo gyújtó 21. Burkolat 23. Gáz összekőtő cső A: Előremenő víz G: Gázcsatlakozás 8

9 Felszerelés lépései: 1. Levesszük a fűtőkészülék burkolatát az oldallapokkal együtt, melyek le-felszerelését a hatlapú lemezcsavarok teszik lehetővé! 2. Felakasztjuk a készüléket a fali szerelvényen lévő csavarokra és rögzítjük az anyákkal 3. Ezután csatlakoztatjuk a készüléket a gáz-és vízhálózathoz (radiátoros fűtési rendszer kiépítése után), végül visszatesszük a burkolatot. Mivel a MIKA-6E készülékcsalád minden tagja beépítve tartalmazza a működéshez szükséges összes szerelvényt (tágulási tartály, szivattyú, lefuvató szelep) ezért egy földelt 230 V- 50 Hz hálózati feszültségű villamos csatlakozásra is szükség van a bekötéshez. (A KÉSZÜLÉK GYÁRILAG TARTALMAZZA AZ ÖSSZES ELEKTROMOS BEKÖTÉST IS, AZOK MEGBONTÁSÁT CSAK SZAKEMBER VÉGEZHETI!) MIKA-6E mini kazán elektromos bekötése: MIKA-6E Turbó mini kazán elektromos bekötése: 1. A fázis a dugvilla baloldali érintkezõjére került bekötésre a behelyezés irányából nézve. Kérjük a hálózati aljzatot is így kötni és megjelölni. (Ez egy plusz biztonságtechnikai elõírás. A dugvilla helyettesíthetõ egy fix fázismegszakító beiktatásával.) 2. A szoba termosztátot a kötődoboz oldalán kivezetett rövidzár (szobatermosztát jelölésû hurok) helyére kell kötni 3. A készülék a szoba termosztát kikapcsolása esetén is védett a túlmelegedés ellen, ebben az esetben a szivattyú rövid ideig bekapcsol és elszállítja a többlethõt (utókeringtetés). Kivitelezési példa: 9

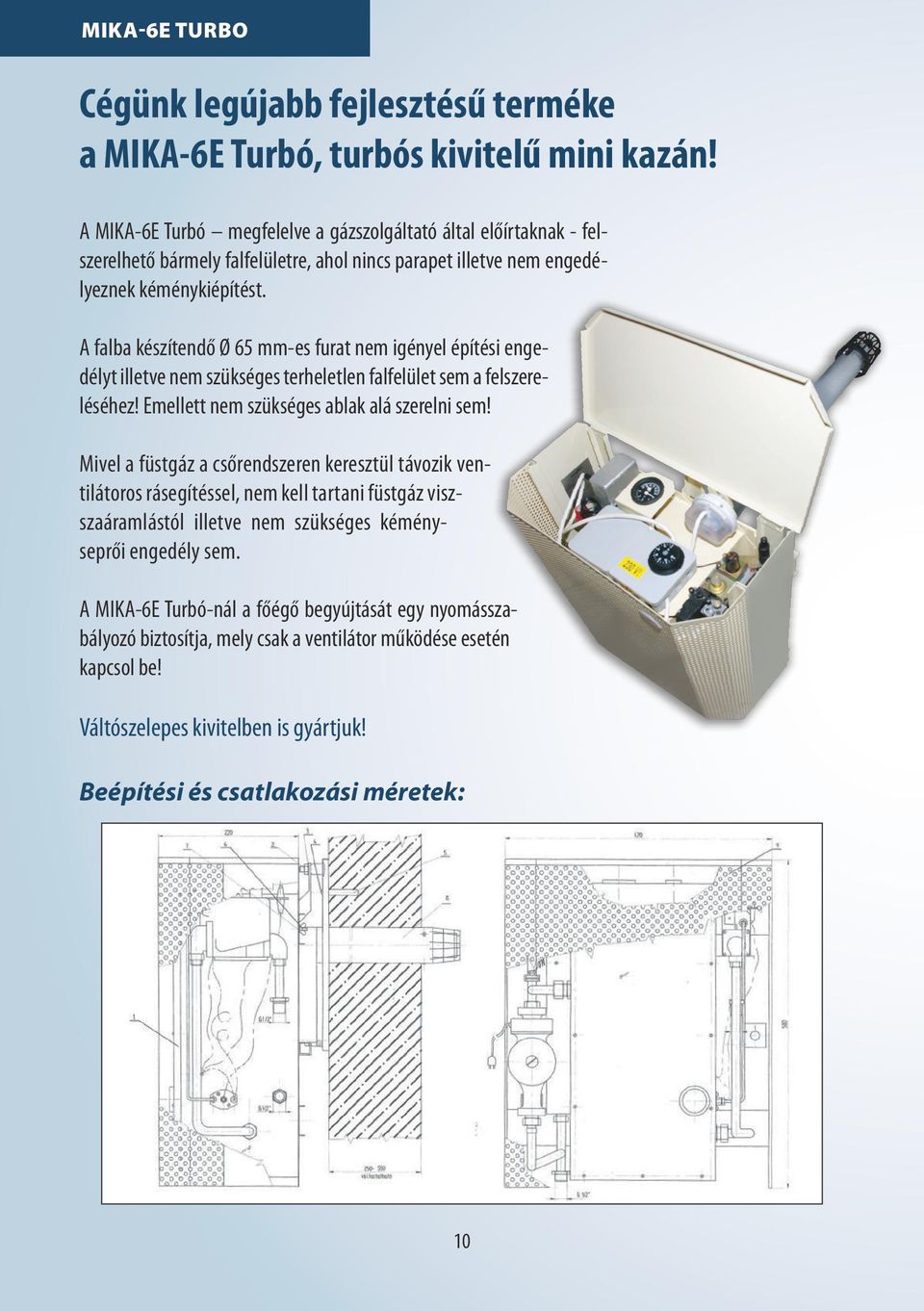

10 MIKA-6E TURBO Cégünk legújabb fejlesztésű terméke a MIKA-6E Turbó, turbós kivitelű mini kazán! A MIKA-6E Turbó megfelelve a gázszolgáltató által előírtaknak - felszerelhető bármely falfelületre, ahol nincs parapet illetve nem engedélyeznek kéménykiépítést. A falba készítendő Ø 65 mm-es furat nem igényel építési engedélyt illetve nem szükséges terheletlen falfelület sem a felszereléséhez! Emellett nem szükséges ablak alá szerelni sem! Mivel a füstgáz a csőrendszeren keresztül távozik ventilátoros rásegítéssel, nem kell tartani füstgáz viszszaáramlástól illetve nem szükséges kéményseprői engedély sem. A MIKA-6E Turbó-nál a főégő begyújtását egy nyomásszabályozó biztosítja, mely csak a ventilátor működése esetén kapcsol be! Váltószelepes kivitelben is gyártjuk! Beépítési és csatlakozási méretek: 10

11 MIKA-6E Turbó, MIKA-6E.V Turbó típus felszerelése: Felszerelés lépései: 1. Átfúrjuk a falat Ø 65 mm-es vídia betétes fúróval majd felrögzítjük a tartó elemet. Levesszük a fűtőkészülék burkolatát az oldallapokkal együtt, melyek le-felszerelését a hatlapú lemezcsavarok teszik lehetővé! 2. Rögzítjük a készüléket a falhoz a megfelelő szerelvényekkel! 3. Ezután csatlakoztatjuk a készüléket a gáz-és vízhálózathoz (radiátoros fűtési rendszer kiépítése után), végül visszatesszük a burkolatot! A készüléken található turbó cső a fal vastagságának megfelelően méretre vágható! Felszerelés (MIKA-6E Turbó): MELEGVÍZ ELLÁTÁS: 1. Teljes fűtőkészülék 2. M10 hl. anya 3. M10 alátét 4. Df. lemezcsavar 5. Műanyag tipli 6. Szárnyas csavaranya 7. M4 alátét Egy indirekt tároló felszerelésével illetve a váltó szelepes verziójú készülékünk (MIKA-6E.V, MIKA-6E.V Turbó) beiktatásával lehetõség nyílik használati meleg víz ellátásra is. Igy a készülék kombiként is üzemeltethetõ! Egy 80 l-es tartály teljes felfűtési ideje hőfoktól függően perc. A melegvíz ellátás elsőbbséget élvez, a perces fűtéskiesés nem számottevő. A fűtésfunkció 24 órás intervallumot figyelembe véve kb. 10 óra. Értelemszerűen a váltószelep látja el a váltást a fűtés- illetve a melegvíz funkció között az igényeknek megfelelően! Teljes füst-, levegő cső 9. Ponthegesztett burkolat

12 MIKA-6E TURBO Az alábbi ábra egy gépészeti bekötési módozatot (készüléken kívüli, rendszerbe szerelt váltószeleppel) mutat be szerelvényekkel együtt: MIKA-6E Turbó elektromos bekötése indirekt tárolóval való szerelés esetén: 1. MIKA-6E mini cirko 2. Indirekt tároló 3. Váltó szelep 4. Elzáró szelep 5. Biztonsági szelep 6. Szűrő 7. Visszacsapó szelep 8. Feltöltő csap 9. Melegvíz vételi hely 10. Fűtőtestek 11. Helyiség termosztát A fázis a dugvilla baloldali érintkezőjére került bekötésre a behelyezés irányából nézve. Kérjük a hálózati aljzatot is így kötni és megjelölni. 1. A szoba termosztátot a kötődoboz oldalán kivezetett rövidzár (szoba-termosztát jelölésű hurok) helyére kell kötni. 2. A bojler-termosztát bekapcsolása esetén a váltószelep átvált és a készüléket indítja a szobatermosztát állásától függetlenül. 3. A melegvíz felfűtési funkció befejeztével az eredeti állapot visszarendeződik. 12

13 TGK.5 ÉS TGF.5 TGK.5 (KÉMÉNYES) ÉS TGF.5 (PARAPETES) KONVEKTOR A MIKA-6E mini cirko sikere után kifejlesztettünk egy új magyar konvektor családot (TGK.5 és TGF.5), mely a jól ismert FÉG készülékek alapjaira épül, de ugyanolyan megbízható és könnyen szerelhető kivitelben, így biztosítva a hosszú távú gazdaságos üzemelést. A TGF.5-ös zárt égésterű (helyiség légterétől függetlenül üzemel), míg a TGK.5-ös az égéshez szükséges levegőt a helyiség légteréből veszi, az égésterméket pedig a csatlakozó kéménybe továbbítja. Legfőbb részegységek: Hőhasznosító: acéllemezből készült, zománcréteggel bevont hődob CR6-gázszelep: nyomás-és hőmérséklet szabályozóval, piezo elektromos gyújtóval és thermo elektromos égésbiztosítóval rendelkezik Gázégő: Előkeveréses égő, korrozióálló acéllemezből Burkolat: porszórásos beégetett festéssel ellátott perforált lemez Fali szerelvény (parapet): Zárt rendszerben a friss levegőt a gázégőhöz, míg az égésterméket a szabadba vezeti. Anyaga: zománcozott acéllemez Égéstermék áramlásbiztosító: A kéményes készülék tartozéka. Fő szerepe, hogy függetleníti a tűztér jó hatásfokú működését a kéményhuzat változásaitól Anyaga: Acéllemez Kombinált gázszelep: CR-6 gázszelep Biztonság: Termo elektromos égésbiztosítás 1. Mérőcsonk 2. Nyomásmérő csonk 3. Kikapcsoló gomb 4. Hőmérséklet szabályozó gomb 5. Piezo elektromos gyújtó 6. Hőfok állító gomb beállítási jele 7. Gyújtó gomb 8. Égőnyomás beállítására szolgáló csavar 9. Hőérzékelő termosztát Hőmérséklet szabályozó gomb állítási tartományai: JELZÉS N HŐMÉRSÉKLET O C Két szomszédos fokozat közötti különbség: 3,3 C 13

14 TGK.5 ÉS TGF.5 Műszaki adattábla: MEGNEVEZÉS MÉRTÉKEGYSÉG TGF.5 TGK.5 Gyártó neve: Technorgáz Energiaipari Kft Készülék típusjele: TGF.5 TGK.5 Magasság: mm 600 Szélesség: mm 770 Mélység: mm 315 Tömeg: kg 26 Égéstermék elvezetés típusa: - C 11 B 11BS Gáztípus szimbóluma: - G 20 Névleges hőterhelés: kw 5,8 Névleges hőteljesítmény: kw 5,0 Legkisebb hőterhelés: kw 2,3 Hatásfok névleges hőterhelésnél: % 86 Csatlakozási gáznyomás: mbar 25 Gázfogyasztás névleges hőterhelésnél (15 o C, 1013,25 mbar, G20): m 3 /h 0,6 NOx osztály: - 5 Hatásfok osztály - 1. osztály Gázszelep - CR6 Készülék kategória: - I 2H Tanúsítvány száma: - MB Színválaszték: - bézs, fehér A levegő hőmérsékletét a készülék hőérzékelője veszi, mely a hátoldalán helyezkedik el, ezért a készülék elhelyezésétől függően a kívánt szobahőmérséklet eléréséhez szükség lehet korrekcióra (hőfok állító gomb állításával). N állásban csak a gyújtóláng ég, a főégő nem. Ez kb. 10 C-os hőfoknak felel meg. Ha ez alá csökken a hőmérséklet, a főégő ilyenkor is bekapcsol, ezen a hőfokon temperálva a helyiséget. A konvektor a beállított hőmérséklet fenntartásához a szoba hőveszteségét pótolja, ezért a gázfogyasztás a helyiség mindenkori hőveszteségének a függvénye. AZ ÜZEMBE HELYEZÉST, ÉVES KARBANTARTÁST ÉS A JÓTÁLLÁSI JEGY ÉRVÉNYESÍTÉSÉT CSAK ÉS KIZÁRÓLAG A TECHNORGÁZ ENERGIAIPARI KFT. ÁLTAL FELJOGOSÍTOTT, A SZERVÍZJEGYZÉKBEN SZEREPLŐ CÉGEK ILLETVE SZAKEMBEREK VÉGEZHETIK! 14

15 LEGFŐBB KERESKEDELMI PARTNEREINK:

16 Az Ön partnere: Levelezési cím: Budapest, Pf.: 143. Tel.: 06-30/ , Szervíz, beüzemelés: 06-30/ Web:
