Egyszerűbben esztergálni ShopTurn- nel. SINUMERIK Operate. SinuTrain Egyszerűbben esztergálni ShopTurn-nel. Bevezetés 1

Átírás

1 Egyszerűbben esztergálni ShopTurn- nel SINUMERIK Operate SinuTrain Egyszerűbben esztergálni ShopTurn-nel Oktatási segédlet Bevezetés 1 Előnyök, ha ShopTurn-nel dolgozunk 2 Ezzel minden működik 3 Alapok kezdőknek 4 Jól felszerelve 5 Példa 1: Lépcsős tengely 6 Példa 2: Hajtástengely 7 Példa 3: Kitérő tengely 8 Példa 4: Hornyos tengely 9 Példa 5: Leszúró esztergálás 10 Most jön a gyártás 11 Mennyire van Ön felkészülve a ShopTurn-ben 12 05/2010 6FC5095-0AB80-1QP0

2 Jogi megjegyzések Jogi megjegyzések Figyelmeztetési utasítás tervezet A kézikönyv útmutatásokat tartalmaz, amelyeket személyes biztonsága, valamint az anyagi károk megelőzése érdekében követnie kell. A személyes biztonságához kapcsolódó útmutatásokat veszélyjelző háromszög emeli ki, Az általános anyagi károkhoz kapcsolódó útmutatásoknál nincs veszélyjelző háromszög. A veszély súlyossági fokától függően a veszélyjelző útmutatásokat a súlyostól a kevésbé súlyos veszély felé haladva a következőképpen ábrázolják. VESZÉLY Azt jelenti, hogy halálos baleset vagy súlyos sérüléstörténik, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. FIGYELMEZTETÉS Azt jelenti, hogy halálos baleset vagy súlyos sérüléstörténhet, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. VIGYÁZAT A veszélyjelző háromszöggel együtt azt jelenti, hogy könnyű sérülés történhet, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. VIGYÁZAT Veszélyjelző háromszög nélkül azt jelenti, hogy anyagi kár történhet, ha nem hozzák meg a megfelelő elővigyázatossági rendszabályokat. FIGYELEM Azt jelenti, hogy nem kívánt eredmény vagy állapot következhet be, ha nem követik a megfelelő útmutatást. Ha a különböző súlyossági fokú veszélyből egyszerre több áll fenn, mindig a legsúlyosabb fokú veszélyhez tartozó veszélyjelző háromszöget használják. Ha veszélyjelző háromszöggel ellátott veszélyjelző útmutatás személyi sérülések lehetőségére figyelmeztet, az útmutatáshoz anyagi károk veszélyét jelző útmutatás is társítható. Szakképzett személyzet Az ehhez a dokumentációhoz tartozó terméket/rendszert csak az adott feladatkörre kiképzett személyzet kezelheti az adott feladatkörre vonatkozó dokumentáció figyelembevételével, különös tekintettel az abban foglalt biztonsági és figyelmeztető utasításokra. A kiképzett személyzet a kiképzésére és tapasztalatára alapozva képes az ezekkel a termékekkel/rendszerekkel történő munkák során a kockázatok felismerésére és a lehetséges veszélyek elkerülésére. Siemens termékek rendeltetésszerű használata Ennél a következőket kell követni: FIGYELMEZTETÉS A Siemens termékek csak a katalógusban és a hozzátartozó műszaki dokumentációban meghatározott alkalmazási esetekre használhatók. Ha idegen termékek és egységek alkalmazására kerül sor, akkor be kell szerezni a Siemens javaslatát ill. engedélyét. A termékek kifogástalan és biztonságos üzemeltetésének előfeltétele a szakszerű szállítás, szakszerű tárolás, felállítás, összeszerelés, telepítés, üzembe helyezés, kezelés és karbantartás. A megengedett környezeti feltételeket be kell tartani. A hozzátartozó dokumentációkban szereplő utasításokat figyelembe kell venni. Védjegyek Az oltalmi jogi megjegyzéssel jelölt minden elnevezés a Siemens AG. bejegyzett védjegye. A dokumentációban használt többi elnevezés olyan védjegy lehet, amelyeknek harmadik fél részéről saját célra történő használata sértheti a tulajdonosaik jogait. Felelősség kizárása Megvizsgáltuk, hogy a nyomtatvány tartalma egyezik-e az ismertetett hardverrel és szoftverrel. Ennek ellenére nem zárható ki, hogy eltérések vannak közöttük, ezért a maradéktalan egyezésért nem vállalunk felelősséget. A nyomtatvány tartalmát rendszeresen átnézzük, a szükséges javításokat a soron következő kiadásokban szerepeltetjük. Siemens AG Industry Sector Postfach NÜRNBERG NÉMETORSZÁG Dokumentum rendelési szám: 6FC5095-0AB80-1QP0 P 05/2010 Copyright Siemens AG A műszaki változtatások jogát fenntartjuk

3 Tartalomjegyzék 1 Bevezetés Előnyök, ha ShopTurn-nel dolgozunk Betanulási időt takarítunk meg Programozási időt takarítunk meg Gyártási időt takarítunk meg Ezzel minden működik A ShopTurn kezelése Az alap menü tartalma Gép Paraméterek Program Program kezelő Diagnózis Alapok kezdőknek Geometriai alapok Szerszámtengelyek és munkasíkok Pontok a munkatérben Abszolút és növekményes méretadatok Derékszögű és polár méretmegadás Köralakú mozgások Technológiai alapok Vágósebesség és fordulatszám Előtolás Jól felszerelve Szerszámkezelés A szerszámlista A szerszámkopás-lista Tárlista Alkalmazott szerszámok Szerszámok a tárban Szerszámot bemérni Munkadarab-nullapont beállítása Példa 1: Lépcsős tengely Áttekintés Program kezelés és programok létrehozása Szerszám felhívása Mozgás utat beadni...59 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 3

4 Tartalomjegyzék 6.5 Kontúrok létrehozása kontúr-számítóval és megmunkálás Menet szabadvágás Menet Beszúrások Példa 2: Hajtástengely Áttekintés Síkesztergálás Kontúr létrehozása, leforgácsolás és maradék leforgácsolás Menet Példa 3: Kitérő tengely Áttekintés Síkesztergálás Egy tetszőleges nyersdarab kontúr létrehozása Készdarab kontúr létrehozása és leforgácsolás Maradék leforgácsolás Beszúrás Menet Fúrás Négyszögzseb marása Példa 4: Hornyos tengely Áttekintés Az első munkadaraboldal elkészítése Síkesztergálás Fúrás Nyersdarab kontúr Első oldal külső készdarab kontúr Szabadra szúrás Első oldal belső készdarab kontúr A munkalépés-szerkesztő Kontúrt másolni A második munkadaraboldal elkészítése Síkesztergálás Fúrás Nyersdarab kontúrt beszúrni Második oldal külső készdarab kontúr Aszimmetrikus beszúrást készíteni Második oldal belső készdarab kontúr Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

5 Tartalomjegyzék 10 Példa 5: Leszúró esztergálás Áttekintés Leszúró esztergálás Kontúr létrehozása Leforgácsolás a beszúró esztergálás ciklussal Most jön a gyártás Most jön a gyártás Mennyire van Ön felkészülve a ShopTurn-ben Gyakorlat Gyakorlat Gyakorlat Gyakorlat Index Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 5

6 Tartalomjegyzék 6 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

7 Bevezetés 1 Gyorsabban a rajztól a munkadarabig - de hogyan? Eddig az NC gyártás többnyire a bonyolult, absztrakt kódolású NC programokhoz kötődött. Egy olyan munka, amit csak a specialisták tudtak elvégezni. De minden szakmunkás megtanulta a szakmáját és a tapasztalatával képes a hagyományos forgácsolás területén bármikor a legnehezebb feladatokat is megoldani - még ha ennek során a gazdaságosság gyakran nem is érvényesül. Ezeknek a szakembereknek kell teremteni egy lehetőséget, ezt a tudást egy CNC szerszámgép segítségével hatékonyan használni. Ezért a SIEMENS a ShopTurn-nel egy olyan utat jár, ami szakembereknek minden kódolást feleslegessé tesz. A megoldás a munkaterv elkészítése a programozás helyett Ezzel a munkaterv készítéssel egyjáratú, szakmunkásnak megfelelő lépések sorával a ShopTurn felhasználó a forgácsolásnál ismét használhatja a saját tudását, know-how-ját. A ShopTurn-nel még a bonyolult kontúrok és munkadarabok is az integrált, nagy teljesítményű mozgásút létrehozással könnyedén elkészíthetőek. Ezért érvényes: Egyszerűbben és gyorsabban a rajztól a munkadarabig - ShopTurn-nel! Bár a ShopTurn valóban nagyon egyszerűen megtanulható, ez a ShopTurn oktatóanyag még gyorsabb belépést tesz lehetővé ebbe az új világba. A ShopTurn megismerése előtt azonban az első fejezet fontos alapokat mutat be: Először megismertetjük a ShopTurn-nel való munka előnyeit. Azután megmutatjuk a kezelés alapjait. A kezdőknek ezután megmagyarázzuk a gyártás geometriai és technológiai alapjait. Egy további fejezet egy rövid bevezetést ad a szerszámkezelésbe. Az elmélet után következik a ShopTurn gyakorlat: A megmunkálási lehetőségek ShopTurn-nel öt példán lesznek bemutatva, ahol a példák nehézségi foka folyamatosan növekszik. Kezdetben minden gombnyomás meg lesz adva, később a cél az önálló cselekvés. Ezután bemutatjuk, hogyan lehet a ShopTurn-nel Automatika üzemben forgácsolni. Ha szeretnék, utána kipróbálhatják, hogy mennyire felkészültek a ShopTurn-ben. Kérjük, vegyék figyelembe, hogy az itt alkalmazott technológiai adatok a műhelyek különböző adottságai miatt csak példa jellegűek. Ahogyan a ShopTurn a szakmunkások segítségével jött létre, ezt az oktatóanyagot is gyakorlati szakemberek készítették. Ebben az értelemben kívánunk Önöknek sok örömet és sikert a ShopTurn-nel való munkához. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 7

8 Bevezetés 8 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

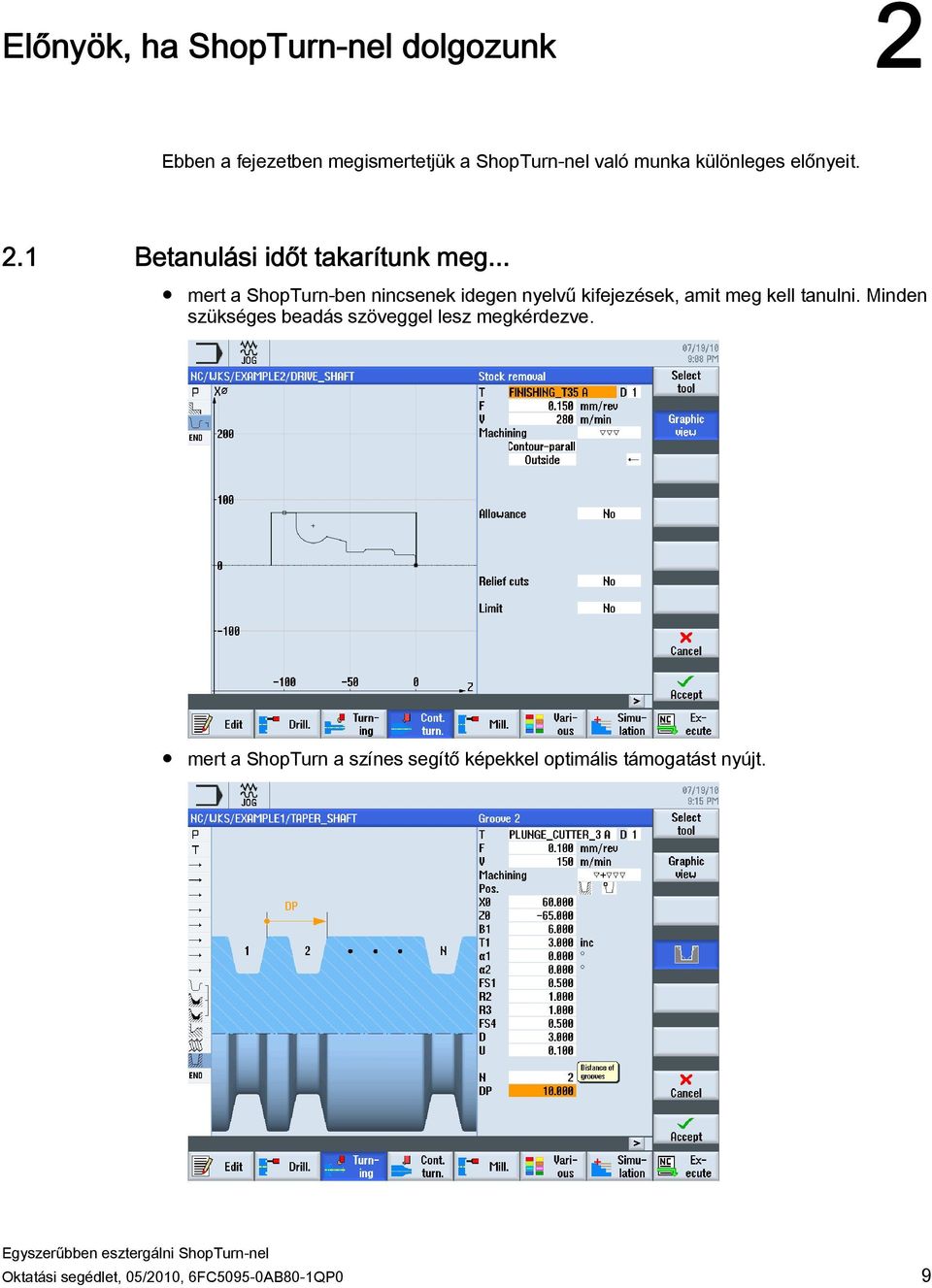

9 Előnyök, ha ShopTurn-nel dolgozunk 2 Ebben a fejezetben megismertetjük a ShopTurn-nel való munka különleges előnyeit. 2.1 Betanulási időt takarítunk meg... mert a ShopTurn-ben nincsenek idegen nyelvű kifejezések, amit meg kell tanulni. Minden szükséges beadás szöveggel lesz megkérdezve. mert a ShopTurn a színes segítő képekkel optimális támogatást nyújt. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 9

10 Előnyök, ha ShopTurn-nel dolgozunk 2.1 Betanulási időt takarítunk meg... mert a ShopTurn grafikus munkatervébe DIN/ISO utasítások is integrálhatóak. Lehetséges DIN/ISO szerint és DIN ciklusokkal programozni. mert a munkaterv létrehozásánál bármikor át lehet kapcsolni az egyes munkalépések és a munkadarab grafika (vonal grafika) között. Kép 2-1 Munkalépés a munkatervben Kép 2-2 Vonal grafika 10 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

11 Előnyök, ha ShopTurn-nel dolgozunk 2.2 Programozási időt takarítunk meg Programozási időt takarítunk meg... mert a ShopTurn már a technológiai értékek beadásánál optimálisan támogat: Csak az előtolási sebesség(ill. előtolás) és vágósebesség táblázati értékeit kell beadni - a fordulatszámot a ShopTurn automatikusan kiszámítja. mert a ShopTurn-nél egy munkalépésben egy teljes megmunkálást le lehet írni (itt a szerszám csereponttól a munkadarabhoz és vissza) és a szükséges pozícionáló mozgások automatikusan létre lesznek hozva. mert a ShopTurn grafikus munkatervében minden megmunkálási lépés tömör és áttekinthető módon ábrázolva van. Ezáltal teljes áttekintést kapunk és jobb szerkesztési lehetőséget bonyolult gyártási folyamatoknál is. mert például a leforgácsolásnál több megmunkálási művelet és kontúrok egymással láncolhatóak. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 11

12 Előnyök, ha ShopTurn-nel dolgozunk 2.2 Programozási időt takarítunk meg... mert az integrált kontúr-számító minden szokásos méretezést (derékszögű, polár) fel tud dolgozni és ennek ellenére nagyon egyszerű és áttekinthető a kezelése - hála a köznyelvi beadásnak és grafikus támogatásnak. Kép 2-3 Műszaki rajzok Kép 2-4 Beadási maszk 12 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

13 Előnyök, ha ShopTurn-nel dolgozunk 2.2 Programozási időt takarítunk meg... mert bármikor váltani lehet a grafikus nézet és a paraméter maszk segítő képpel között. Kép 2-5 Grafikus nézet Kép 2-6 Segítő kép mert a munkaterv készítése és a gyártás nem zárják ki egymást. A ShopTurn-nel a gyártással párhuzamosan egy új munkatervet lehet készíteni. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 13

14 Előnyök, ha ShopTurn-nel dolgozunk 2.3 Gyártási időt takarítunk meg Gyártási időt takarítunk meg... mert a szerszám kiválasztását a kontúrok leforgácsolásánál optimalizálni lehet: A nagy mennyiségek nagyoló-késekkel lesz leszedve, a megmaradó anyag 1 felismerésre kerül és automatikusan egy hegyes szerszámmal lesz leforgácsolva. mert a választott visszahúzási sík pontos megadásával lehetséges a szükségtelen mozgásutak elkerülése és ezzel költséges gyártási idő megtakarítása. Ez az egyszerű, bővített ill. mind beállításokkal lehetséges. visszahúzási sík: egyszerű visszahúzási sík: bővített visszahúzási sík: összes 14 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

15 Előnyök, ha ShopTurn-nel dolgozunk 2.3 Gyártási időt takarítunk meg... mert a megmunkálási sorrendet a munkaterv tömör szerkezete miatt minimális ráfordítással lehet optimalizálni (itt pl. egy szerszámváltás megtakarításával). Kép 2-7 Eredeti megmunkálási sorrend Kép 2-8 Optimalizált megmunkálási sorrend kivágás és beszúrás által mert a ShopTurn-nél a teljesen digitális technikával (SINAMICS hajtások,..., SINUMERIK vezérlések) a legnagyobb sebességeket optimális ismétlési pontossággal lehet elérni. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 15

16 Előnyök, ha ShopTurn-nel dolgozunk 2.3 Gyártási időt takarítunk meg Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

17 Ezzel minden működik 3 Ebben a fejezetben példákon megismertetjük a ShopTurn kezelés alapjait. 3.1 A ShopTurn kezelése A szoftver nagy teljesítménye fontos, de könnyű kezelhetőség is az. Teljesen mindegy, hogy a SINUMERIK 840D sl-lel vagy az itt mutatott SINUMERIK 828D-vel dolgozunk, az áttekinthető gépi kezelőhely támogatást ad. A kezelőhely 3 részből áll, a lapos kezelőhelyből 1, a CNC teljes tasztatúrából 1 és a gépi vezérlőtáblából 1. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 17

18 Ezzel minden működik 3.1 A ShopTurn kezelése A CNC teljes tasztatúra legfontosabb billentyűi a ShopTurn navigációhoz a következők: Billentyű Funkció <HELP> A kiválasztott ablakhoz felhívja a tartalomfüggő online-segítéget. <SELECT> Kiválaszt egy felajánlott értéket. Kurzor billentyűk A 4 kurzor billentyű mozgatja a kurzort. Az itt mutatott <Kurzor jobbra> nyit meg a szerkesztő modusban egy könyvtárat vagy programot (pl. ciklust) a szerkesztőben. <PAGE UP> Egy menü-képben felfelé lapozni. <PAGE DOWN> Egy menü-képben lefelé lapozni. <END> A kurzort egy menü-kép vagy egy táblázat utolsó beadási mezőjébe mozgatja. <DEL> Szerkesztés módus: Törli az első karaktert jobbra. Navigáció módus: Törli az összes karaktert. <BACKSPACE> Szerkesztés módus: Töröl a kurzortól balra egy megjelölt karaktert. Navigáció módus: Töröli a kurzortól balra az összes megjelölt karaktert. <INSERT> A működtetéssel a Szerkesztés módusba kerülünk és ismételt működtetéssel elhagyjuk a Szerkesztés módust és a Navigációs módusba jutunk. <INPUT> Egy érték beadását lezárni a beadás mezőben. Egy könyvtárat vagy programot megnyitni. 18 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

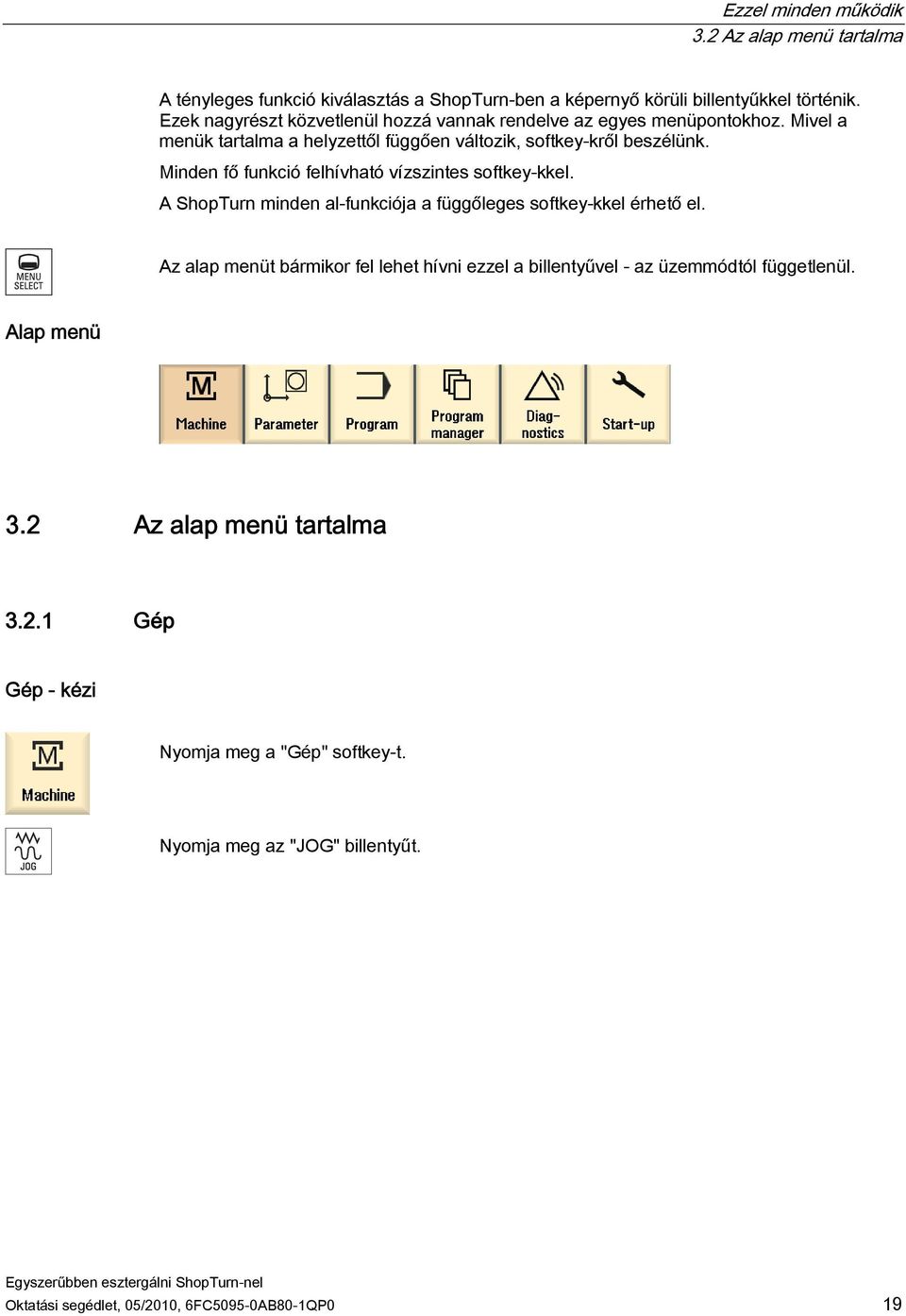

19 Ezzel minden működik 3.2 Az alap menü tartalma A tényleges funkció kiválasztás a ShopTurn-ben a képernyő körüli billentyűkkel történik. Ezek nagyrészt közvetlenül hozzá vannak rendelve az egyes menüpontokhoz. Mivel a menük tartalma a helyzettől függően változik, softkey-kről beszélünk. Minden fő funkció felhívható vízszintes softkey-kkel. A ShopTurn minden al-funkciója a függőleges softkey-kkel érhető el. Az alap menüt bármikor fel lehet hívni ezzel a billentyűvel - az üzemmódtól függetlenül. Alap menü 3.2 Az alap menü tartalma Gép Gép - kézi Nyomja meg a "Gép" softkey-t. Nyomja meg az "JOG" billentyűt. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 19

20 Ezzel minden működik 3.2 Az alap menü tartalma Itt lehet a gépet beállítani, a szerszámot kézi üzemben mozgatni. Lehet szerszámokat mérni is és munkadarab-nullapontokat beállítani. Kép 3-1 Egy szerszám felhívása és technológiai értékek beadása Kép 3-2 Célpozíció beadása 20 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

21 Ezzel minden működik 3.2 Az alap menü tartalma Gép - Auto Nyomja meg a "Gép" softkey-t. Nyomja meg az "AUTO" billentyűt. A gyártás alatt az aktuális munkalépés ki van jelezve. Ennél egy billentyűvel (Lerajzolás) át lehet kapcsolni egy együttfutó szimulációra. Egy munkaterv végrehajtása közben lehet munkalépéseket hozzáadni ill. egy új munkatervet elkezdeni. Kép 3-3 Munakatev végrehajtása Kép 3-4 Megmunkálás lerajzolása Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 21

22 Ezzel minden működik 3.2 Az alap menü tartalma Paraméterek Paraméterlisták Itt lehet a szerszámkezelés és a program adatait szerkeszteni. Szerszámlisták Szerszám nélkül nincs forgácsolás. Ezeket egy szerszámlistában lehet kezelni. Kép 3-5 Szerszámlista 22 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

23 Ezzel minden működik 3.2 Az alap menü tartalma Tár A szerszámokat egy tárban lehet összeállítani. Kép 3-6 Tár Nullapont táblázat A nullapontok egy áttekinthető nullapont táblázatban vannak tárolva. Kép 3-7 Nullapont táblázat Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 23

24 Ezzel minden működik 3.2 Az alap menü tartalma Program Programot szerkeszteni Itt lehet a programokat szerkeszteni. Ha a Program kezelőben egy ShopTurn program létre lett hozva, el lehet készíteni az adott munkadarabhoz a munkatervet a teljes megmunkálási sorrendjével. Az optimálás sorrend előfeltétele a tapasztalati tudás. A megmunkálandó kontúr grafikusan lesz beadva. 24 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

25 Ezzel minden működik 3.2 Az alap menü tartalma A geometria és a technológia a programozásban egy egységet képeznek. Példa a geometria és a technológia kapcsolódására: Ez a geometriai-technológiai összefüggés a munkaterv grafikus kijelzésében nagyon áttekinthetően a megfelelő szimbólumok "kapcsolásával" van kijelezve Ennél a "kapcsolás" a geometria és a technológia összekapcsolását jelenti egy munkalépéssé. Programok szimulációja A munkadarabnak a gépen való megmunkálása előtt a program feldolgozását lehet a képernyőn ábrázolni. Nyomja meg a "Szimuláció" és a "Start" softkey-ket. Nyomja meg a "Stop" softkey-t, ha a szimulációt meg akarja állítani. A "Reset" softkey-vel a szimulációt meg lehet szakítani. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 25

26 Ezzel minden működik 3.2 Az alap menü tartalma A szimulációhoz a következő nézetek állnak rendelkezésre: Kép 3-8 Oldalnézet (szerszámpálya kijelzése, aktiválva) Kép 3-9 3D-s nézet 26 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

27 Ezzel minden működik 3.2 Az alap menü tartalma Kép ablak nézet Program kezelő Programokat kezelni A Program kezelővel bármikor lehet új programokat létrehozni. Hozzá lehet férni a meglevő programokhoz, azok végrehajtása, változtatása, másolása és átnevezése céljából. A programokat, amelyekre már nincs szükség, törölni lehet. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 27

28 Ezzel minden működik 3.2 Az alap menü tartalma Az aktív programok egy zöld szimbólummal vannak megjelölve. Az USB-meghajtók lehetőséget adnak az adatok cseréjére. Például a kívül létrehozott programokat az NC-be lehet másolni és végrehajtani. Új munkadarabot létrehozni Egy munkadarabban lehet kezelni a programokat és más fájlokat, mint pl. szerszámadatokat, nullapontokat, tárelrendezést. Új programot létrehozni Egy új program létrehozásánál a következő softkey-kkel lehet meghatározni a beadási formátumot: ShopTurn program G-kód program 28 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

29 Ezzel minden működik 3.2 Az alap menü tartalma Diagnózis Vészjelzések és jelentések Itt lehet a vészjelzés listákat, jelentéseket és a vészjelzés jegyzőkönyveket megnézni. Kép 3-11 Vészjelzés jegyzőkönyv Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 29

30 Ezzel minden működik 3.2 Az alap menü tartalma 30 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

31 Alapok kezdőknek 4 Ebben a fejezetben az esztergálás általános geometriai és technológiai alapjai kerül ismertetésre Itt még nincs szó ShopTurn bevitelről. 4.1 Geometriai alapok Szerszámtengelyek és munkasíkok Az esztergálásnál nem a szerszám, hanem a munkadarab forog. Ez a tengely a Z tengely. G18 sík = megmunkálás esztergaszerszámokkal G17 sík = fúró és maró műveletek a homlokfelületen G19 sík = fúró és maró műveletek a palástfelületen Mivel az eszterga munkadarabok átmérője viszonylag egyszerűen ellenőrizhető, a síktengely méretmegadása átmérő vonatkozású. Ezzel a tényleges méret közvetlenül összehasonlítható a rajz méreteivel Pontok a munkatérben Egy CNC vezérlés - mint SINUMERIK 828D ShopTurn-nel - a mérőrendszerével a munkatérben néhány fontos vonatkoztatási pont alapján képes tájékozódni. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 31

32 Alapok kezdőknek 4.1 Geometriai alapok M gép-nullapont Az M gép-nullapontot a gyártó adja meg és nem változtatható Ez a gép-koordinátarendszer kiinduló pontja. W munkadarab-nullapont A W munkadarab-nullapont, más néven program-nullapont, a munkadarabkoordinátarendszer kiinduló pontja. Ez szabadon választható és ott kell megadni, ahonnan a rajzban a legtöbb méret kiindul. R referenciapont Az R referenciapontra a mérőrendszer nullázásához rá kell menni, mert a gép-nullapont többnyire nem érhető el. A vezérlés útmérő rendszerének ez a számlálási kezdete. T szerszámtartó vonatkoztatási pont A T szerszámtartó vonatkoztatási pontnak a szerszám-revolveres gépeknél beállított szerszámokkal van jelentősége. A helyzete és a felvevő furatai lehetővé teszik a beállítást késtartókkal a rúdszerszámokhoz DIN és VDI 3425 szerint Abszolút és növekményes méretadatok Abszolút beadás A beadott értékek a munkadarab-nullapontra vonatkoznak. * G90 abszolút méretadatok Az abszolút beadásnál mindig a végpont abszolút koordináta-értékeit kell beadni (az aktuális pozíció nem lesz figyelembe véve). 32 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

33 Alapok kezdőknek 4.1 Geometriai alapok Növekményes beadás A beadott értékek az aktuális pozícióra vonatkoznak. * G91 növekményes méretadatok A növekményes beadásoknál mindig az aktuális pozíció és a végponteltérés értékét kell megadni az irány figyelembe vételével. A SELECT billentyűvel bármikor lehet váltani az abszolút és a növekményes beadás között. Itt van néhány példa az abszolút/növekményes kombinációra: Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 33

34 Alapok kezdőknek 4.1 Geometriai alapok Derékszögű és polár méretmegadás Derékszögű beadás Az és Z koordináták beadása. A szürke hátterű értékek a példában automatikusan lettek kiszámítva. Az abszolút beadásnál mindig a végpont abszolút koordináta-értékeit kell beadni (az aktuális pozíció nem lesz figyelembe véve). 34 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

35 Alapok kezdőknek 4.1 Geometriai alapok Polár beadás Hossz és szög beadása. A szürke hátterű értékek a példában automatikusan lettek kiszámítva. A szögeket lehet... pozitív és/ vagy... α1 = szög a pozitív Z tengelyhez α2 = szög az előző elemhez... negatív beadni. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 35

36 Alapok kezdőknek 4.1 Geometriai alapok A derékszögű és a polár beadásokat is lehet kombinálni. Itt van két példa: Végpont megadása -szel és hosszal Végpont megadása Z-vel és szöggel 36 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

37 Alapok kezdőknek 4.1 Geometriai alapok Köralakú mozgások A köríveknél a DIN szerint az ív végpontja ( és Z koordináták a G18 síkban) és a középpont (I és K a G18 síkban) van megadva. A ShopTurn kontúr-számító a köríveknél is megadja a szabadságot tetszőleges méreteknek átvételéhez a rajzból átszámítás nélkül. A következőkben látható egy példa két - részben meghatározott - körívvel. R10 ív beadása: R20 ív beadása: Bevitel után: Bevitel után: Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 37

38 Alapok kezdőknek 4.2 Technológiai alapok Az összes érték kijelzése kiadódik, ha az összes ismert értéket beadtuk és az adott ív beadási ablakában az Összes paraméter softkey-t megnyomtuk. DIN formátumban: G2 50 Z-35 CR=10 DIN formátumban: G3 30 Z K Technológiai alapok Vágósebesség és fordulatszám Az esztergálásnál többnyire a vágósebesség van programozva, nagyolásnál, simításnál és beszúrásnál. Csak a fúrásnál és (többnyire) a menet-esztergálásnál van a fordulatszám programozva. A vágósebesség meghatározása A gyártó katalógusa vagy egy táblázat könyv segítségével először az optimális vágósebesség lesz megállapítva. szerszám anyaga: munkadarab anyaga: keményfém automata acél érték: vc = 180 m/perc 38 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

39 Alapok kezdőknek 4.2 Technológiai alapok Állandó vágósebesség v c (G96) nagyolásnál, simításnál és beszúrásnál: A választott vágósebesség állandóan tartásához minden átmérőnél a vezérlés a mindenkori fordulatszámot a G96 = állandó vágósebesség utasítással illeszti. Ez egyenáramú vagy frekvencia-szabályozott váltóáramú motorral történik. Kisebb átmérőknél a fordulatszám elméletileg végtelenül megnőhet. A túl nagy repítő-erők elkerülésére programozni kell egy fordulatszám-határolást pl. n = /ford-ra. A DIN formátumban a mondat következőképpen nézne ki: G96 S180 LIMS=3000 (Limes = határ). Állandó fordulatszám n (G97) fúrásnál és menet-esztergálásnál: Mivel fúrásnál a megmunkálás állandó fordulatszámmal történik, itt használni kell a G97 = állandó fordulatszám utasítást. A fordulatszám függ a kívánt vágósebességtől (itt 120 m/perc-re lesz választva) és a szerszám átmérőjétől. A beadás ekkor G97 S1900. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 39

40 Alapok kezdőknek 4.2 Technológiai alapok Előtolás Az előző fejezetben megismertük, hogyan kell megállapítani a vágósebességet és kiszámítani a fordulatszámot. A forgácsoláshoz a szerszámnak ehhez a vágósebességhez ill. fordulatszámhoz egy szerszám előtolási sebességet kell rendelni. Előtolás meghatározása Akár a vágósebesség, az előtolás értéke is egy táblázat könyvből, a szerszámgyártó leírásaiból vagy a tapasztalati tudásból származik. szerszám vágóél anyaga: munkadarab anyaga: keményfém automata acél talált érték (táblázat könyv): f = 0,2-0,4 mm középértéket választva: f = 0,3 mm Összefüggés az előtolás és az előtolási sebesség között: Az állandó f előtolással és a mindenkori n fordulatszámmal kiadódik az előtolási sebesség: Mivel a fordulatszám különböző, az előtolási sebesség is (az állandó előtolás ellenére) a különböző átmérőknél különböző. 40 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

41 Jól felszerelve 5 Ebben a fejezetben megtudjuk, hogyan kell a szerszámokat a következő fejezet példáihoz felszerelni. A továbbiakban példaszerűen bemutatásra kerül a szerszámhosszak beszámítása és a munkadarab-nullapont beállítása. 5.1 Szerszámkezelés A ShopTurn a szerszámkezeléshez három listát nyújt: a szerszámlistákat a szerszámkopás-listákat a tárlistákat A szerszámlista A ShopTurn-ben számos szerszámtípus áll rendelkezésre (kedvencek, marók, fúrók, esztergakések és különleges szerszámok). Mindegyik szerszámtípusnál vannak különböző beépítési helyzetek és geometriai paraméterek (pl. tartószög). Kép 5-1 Példa a kedvencek listájára Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 41

42 Jól felszerelve 5.1 Szerszámkezelés A szerszámlistában kijelzésre kerül minden paraméter és funkció, amelyek a szerszámok létrehozásához és beállításához szükségesek. Kép 5-2 Példa szerszámlistára A legfontosabb paraméterek jelentése: hely típus szerszámnév ST D hossz Z hossz átmérő tartószög, csúcsszög, lapka-szélesség helyszám szerszámtípus A szerszám azonosítása a névvel és a testvérszerszám-számmal történik. A neveket lehet szövegként ill. számként beadni. testvérszerszám-szám (helyettesítő szerszám stratégiához) vágóél-szám hossz geometriai adatok Z hossz geometriai adatok szerszámátmérő tartószög (nagyoló vagy simító), csúcsszög (fúró) és lapka-szélesség (beszúró) orsó forgásirány hűtővíz 1 és 2 (pl. belső és külső hűtés) 42 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

43 Jól felszerelve 5.1 Szerszámkezelés A szerszámkopás-lista Itt vannak megadva a mindenkori szerszámok kopási adatai. Kép 5-3 Szerszámkopás-lista A legfontosabb szerszámkopás paraméterek: Δ hossz Δ hossz Z Δ sugár TC élettartam ill. darabszám ill. kopás * *paraméter a TC választástól függ parancsérték elő-figyelmeztetési határ G hossz kopása Z hossz kopása sugár kopása szerszámfelügyelet kiválasztása élettartammal (T) darabszámmal (C) kopással (W) szerszám élettartama munkadarab darabszáma szerszám kopása élettartam, darabszám ill. kopás parancsérték Élettartam, darabszám ill. kopás megadása, amelynél egy figyelmeztetés lesz kiadva. A szerszám zárolva van, ha a vezérlőnégyzet aktiválva van. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 43

44 Jól felszerelve 5.2 Alkalmazott szerszámok Tárlista A tárlista minden szerszámot tartalmaz, amelyek egy vagy több tárhoz hozzá vannak rendelve. Ebben a listában az összes szerszám állapota ki van jelezve. Ezen kívül az egyes tárhelyeket lehet egy tervezett szerszámra foglalni vagy zárolni. Kép 5-4 Tárlista A legfontosabb paraméterek jelentése: G tárhely tiltása Ü Szerszám jelölése túl nagynak. A szerszám két félhely balra, két félhely jobbra, egy félhely fent és egy fékhely lent méretet foglal el a tárban. P fix-helykódolás A szerszám fixen hozzá van rendelve ehhez a tárhelyhez. 5.2 Alkalmazott szerszámok Ebben a fejezetben a későbbi példák végrehajtásához szükséges szerszámok lesznek beadva a szerszámlistába. Válassza ki az alap menüben a "Paraméter" tartományt. Nyomja meg a "Szerszámlista" softkey-t. 44 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0

45 Jól felszerelve 5.2 Alkalmazott szerszámok Egy új szerszám létrehozásához menjen a szerszámlistába és keressen egy szabad helyet. Kép 5-5 Szerszámlista - szabad hely Nyomja meg az "Új szerszám" softkey-t. Válassza ki a kívánt szerszámtípust és adja be az adatokat. Megjegyzés A 8-as átmérőjű marónak (CUTTER_8) be kell tudni merülni, mert ez egy zseb marására lesz használva. Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0 45

46 Jól felszerelve 5.3 Szerszámok a tárban 5.3 Szerszámok a tárban A következőkben megismerjük, hogyan lesznek a szerszámok a tárban használva. Válasszon ki egy szerszámot a szerszámlistából helyszám nélkül. Kép 5-6 Szerszámot a tárban kiválasztani Nyomja meg az "Betölt" billentyűt. A következő dialógus felajánlja az első szabad tárhelyet, amit meg lehet változtatni vagy közvetlenül átvenni. Kép 5-7 Tárhelyet beadni és/vagy átvenni 46 Oktatási segédlet, 05/2010, 6FC5095-0AB80-1QP0
