Flamcomat. Telepítési és üzemeltetési kézikönyv. NyomástartásAktív légtelenítés Feltöltés. MC00018/ /hun. Eredeti verzióból fordítva

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Flamcomat. Telepítési és üzemeltetési kézikönyv. NyomástartásAktív légtelenítés Feltöltés. MC00018/02-2011/hun. Eredeti verzióból fordítva"

Átírás

1 Flamcomat Telepítési NyomástartásAktív légtelenítés Feltöltés MC00018/ /hun Eredeti verzióból fordítva MC00018/ /ger 2011 Flamco b.v.

2 Tartalomjegyzék Flamco Hungary Kft 2330 Dunaharaszti Jedlik Ányos út. 25 Magyarország A Pest megyei Bíróság mint Cégbíróság T F E I Flamco B.V. Amersfoortseweg LJ Bunschoten Hollandia T F E I Tartalomjegyzék 1. Felelősség 3 2. Jótállás 3 3. Szerzői jog 3 4. Általános biztonsági utasítások 3 A kézikönyvben használt figyelmeztető jelzések 3 A kézikönyv célja és használata 4 Szükséges képzettség, előfeltételek 4 A személyzet szaktudásának a fejlesztése 4 Rendeltetésszerű használat 4 Áru fogadása 5 Szállítás, tárolás, kicsomagolás 5 Üzemeltetési helyiség 5 Zajcsökkentés 6 VÉSZLEÁLLÍTÓ / VÉSZKIKAPCSOLÓ 6 Személyi védőfelszerelés (PPE) 6 A megengedett nyomás / hőmérsékleti szint túllépése 6 Rendszervíz 6 Biztonsági berendezések 6 Külső behatások 7 Üzembe helyezés előtti felülvizsgálat, rendszeres ellenőrzések 7 Üzembiztonsági felülvizsgálatok 7 Elektromos berendezés felülvizsgálata, rendszeres felülvizsgálatok 7 Karbantartás és javítás 7 Nyilvánvalóan helytelen használat 8 Egyéb veszélyek 8 5. Termék leírása 8 Működési elv 9 Jelzések 10 SPCx-lw csatlakoztatási terv: 10 SPCx-hw-1-1 csatlakoztatási terv: 11 SPCx-hw-1-2 csatlakoztatási terv: 11 Szivattyúegység azonosítószáma 12 Szabályozó azonosítószáma 13 Elemek áttekintése Beszerelés 19 Beállítás 19 Tartály csatlakoztatása 19 Feltöltési csatlakozás 20 Csatornacsatlakozás 20 Rendszercsatlakozás 20 Elektromos rendszer szerelése Üzembe helyezés 21 Első üzembe helyezés 21 Üzembe helyezés, töltési szint és rendszerhőmérséklet 22 Menü opciók áttekintése 23 A gáztalanítás funkció alvó intervallumának beállítása 24 Menü ikonok értelmezése 24 Üzemeltetési menü, konfigurációs lehetőségek 25 Hibaüzenetek 26 Újraindítás Karbantartás 30 Tartály leürítés / feltöltés Használaton kívül helyezés, Szétszerelés Melléklet műszaki adatok, információ 32 Környezeti feltételek 32 Minimális távolságok, helyszükséglet szervizre és javításra. 32 Beszerelési példák Melléklet műszaki adatok, információk, hidraulikus eszközök 34 Tartályok, működési jellemzők 35 Szivattyú modul, méretek és súlyok 35 Szivattyú modul, működési jellemzők 35 Szivattyú modul, elsődleges szelep, beállítási értékek 36 Szivattyú modul, feltöltés, áramlási sebesség Melléklet műszaki adatok, információk, elektromos eszközök 37 Vezérlőegység, névleges jellemzők 37 Vezérlőegység, csatlakoztatási terv 38 Megfelelőségi nyilatkozat 39 A kézikönyv teljes oldalszáma 39 (Címlapkép: D 60 szivattyúmodul, M 02 szivattyúmodul, 400 l-es alaptartály.) 2

3 1. Felelősség Minden műszaki információ, adat és az itt található információk a kiadás időpontjában helyesnek minősülnek. Jelen információk aktuális eredményeink és legjobb tudásunk szerinti tapasztalataink összegzését tükrözik. Fenntartjuk a jogot műszaki módosításokra a jelen kiadványban szereplő Flamco termék jövőbeli fejlesztésétől függően. Így nem származtatható semmiféle jog a műszaki adatokból, leírásokból és illusztrációkból. A műszaki képek, rajzok és ábrák nem felelnek meg mindenképpen a szállított valós szerelvényeknek vagy alkatrészeknek. A rajzok és képek nem méretarányosak, és szimbólumokat tartalmaznak az egyszerűsítés érdekében. 2. Jótállás A jótállásra vonatkozó előírások az Általános feltételek dokumentumunkban találhatók, és jelen kézikönyvnek nem képezik részét. 3. Szerzői jog A kézikönyvet bizalmasan kell használni. Csak a jogosított személyzet felé tehető közzé. Tilos átadni harmadik feleknek. Minden dokumentáció szerzői jogvédelem alatt áll. A dokumentumok terjesztése vagy más formában történő reprodukálása, sőt a tartalom kivonatolása, felhasználása vagy közlése is tilos, ahol ez nincs másképp jelezve. A szerzői jog megsértése peres eljárást és kártérítés megfizetését vonja maga után. Fenntartjuk a jogot minden szellemi tulajdonjog gyakorlására. 4. Általános biztonsági utasítások A kézikönyvben leírt információknak és intézkedéseknek be nem tartása vagy figyelmen kívül hagyása veszélyt jelenthet emberekre, állatokra, a környezetre és az érintett tárgyi eszközökre. A biztonsági előírások be nem tartása, és egyéb biztonsági intézkedések figyelmen kívül hagyása sérülés vagy veszteség bekövetkezte esetén is a kártérítési felelősség megszűnéséhez vezethet. Fogalom-meghatározások Üzemeltető: Természetes vagy jogi személy, a termék tulajdonosa, aki azt használja, vagy akit a termék használatával megbíztak a szerződéses viszony alapján. Megbízó: Olyan ügyfél, aki jogi és üzleti értelemben felelős építési projektek megvalósításáért. Felelős személy: A fővállalkozó vagy az üzemeltető által intézkedéssel megbízott képviselő. Képzett személy (QP): Bármely személy, akinek szakmai képzettsége, tapasztalata és friss szakmai tevékenysége megfelelő szakmai tudást biztosít. Ez magában foglalja, hogy az ilyen személy rendelkezik a vonatkozó nemzeti és belső biztonsági előírások ismeretével. A kézikönyvben használt figyelmeztető jelzések Veszély elektromos áram E figyelmeztetések figyelmen kívül hagyása: veszélyeztetheti az egészséget, halált, tüzet vagy kárt okozhat, az egyes elemek túlterheléséhez és az egység károsodásához vezethet, vagy más módon leronthatja az egység működését. Vigyázat - figyelmeztetés hibákra, vagy rossz alapelképzelésre Gondosan vegye figyelembe a hibák és helytelen beállítási körülmények következményeit! E figyelmeztetések figyelmen kívül hagyása: komoly személyi sérüléshez, az egyes elemek túlterheléséhez vezethet,! vagy leronthatja az egység működését. 3

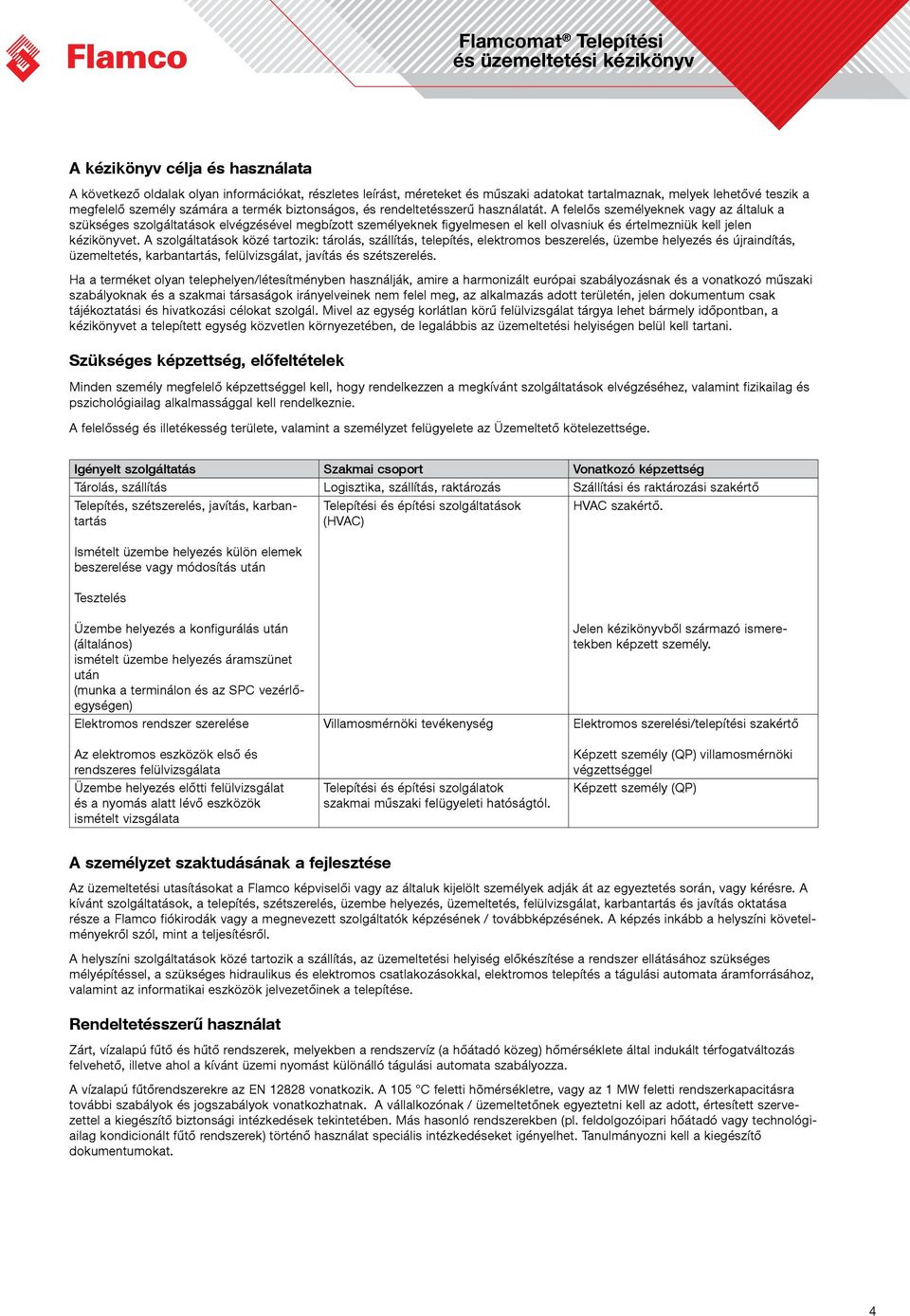

4 A kézikönyv célja és használata A következő oldalak olyan információkat, részletes leírást, méreteket és műszaki adatokat tartalmaznak, melyek lehetővé teszik a megfelelő személy számára a termék biztonságos, és rendeltetésszerű használatát. A felelős személyeknek vagy az általuk a szükséges szolgáltatások elvégzésével megbízott személyeknek figyelmesen el kell olvasniuk és értelmezniük kell jelen kézikönyvet. A szolgáltatások közé tartozik: tárolás, szállítás, telepítés, elektromos beszerelés, üzembe helyezés és újraindítás, üzemeltetés, karbantartás, felülvizsgálat, javítás és szétszerelés. Ha a terméket olyan telephelyen/létesítményben használják, amire a harmonizált európai szabályozásnak és a vonatkozó műszaki szabályoknak és a szakmai társaságok irányelveinek nem felel meg, az alkalmazás adott területén, jelen dokumentum csak tájékoztatási és hivatkozási célokat szolgál. Mivel az egység korlátlan körű felülvizsgálat tárgya lehet bármely időpontban, a kézikönyvet a telepített egység közvetlen környezetében, de legalábbis az üzemeltetési helyiségen belül kell tartani. Szükséges képzettség, előfeltételek Minden személy megfelelő képzettséggel kell, hogy rendelkezzen a megkívánt szolgáltatások elvégzéséhez, valamint fizikailag és pszichológiailag alkalmassággal kell rendelkeznie. A felelősség és illetékesség területe, valamint a személyzet felügyelete az Üzemeltető kötelezettsége. Igényelt szolgáltatás Szakmai csoport Vonatkozó képzettség Tárolás, szállítás Logisztika, szállítás, raktározás Szállítási és raktározási szakértő Telepítés, szétszerelés, javítás, karbantartás Ismételt üzembe helyezés külön elemek beszerelése vagy módosítás után Tesztelés Telepítési és építési szolgáltatások (HVAC) HVAC szakértő. Üzembe helyezés a konfigurálás után (általános) ismételt üzembe helyezés áramszünet után (munka a terminálon és az SPC vezérlőegységen) Elektromos rendszer szerelése Az elektromos eszközök első és rendszeres felülvizsgálata Üzembe helyezés előtti felülvizsgálat és a nyomás alatt lévő eszközök ismételt vizsgálata Villamosmérnöki tevékenység Telepítési és építési szolgálatok szakmai műszaki felügyeleti hatóságtól. Jelen kézikönyvből származó ismeretekben képzett személy. Elektromos szerelési/telepítési szakértő Képzett személy (QP) villamosmérnöki végzettséggel Képzett személy (QP) A személyzet szaktudásának a fejlesztése Az üzemeltetési utasításokat a Flamco képviselői vagy az általuk kijelölt személyek adják át az egyeztetés során, vagy kérésre. A kívánt szolgáltatások, a telepítés, szétszerelés, üzembe helyezés, üzemeltetés, felülvizsgálat, karbantartás és javítás oktatása része a Flamco fiókirodák vagy a megnevezett szolgáltatók képzésének / továbbképzésének. A képzés inkább a helyszíni követelményekről szól, mint a teljesítésről. A helyszíni szolgáltatások közé tartozik a szállítás, az üzemeltetési helyiség előkészítése a rendszer ellátásához szükséges mélyépítéssel, a szükséges hidraulikus és elektromos csatlakozásokkal, elektromos telepítés a tágulási automata áramforrásához, valamint az informatikai eszközök jelvezetőinek a telepítése. Rendeltetésszerű használat Zárt, vízalapú fűtő és hűtő rendszerek, melyekben a rendszervíz (a hőátadó közeg) hőmérséklete által indukált térfogatváltozás felvehető, illetve ahol a kívánt üzemi nyomást különálló tágulási automata szabályozza. A vízalapú fűtőrendszerekre az EN vonatkozik. A 105 C feletti hõmérsékletre, vagy az 1 MW feletti rendszerkapacitásra további szabályok és jogszabályok vonatkozhatnak. A vállalkozónak / üzemeltetőnek egyeztetni kell az adott, értesített szervezettel a kiegészítő biztonsági intézkedések tekintetében. Más hasonló rendszerekben (pl. feldolgozóipari hőátadó vagy technológiailag kondicionált fűtő rendszerek) történő használat speciális intézkedéseket igényelhet. Tanulmányozni kell a kiegészítő dokumentumokat. 4

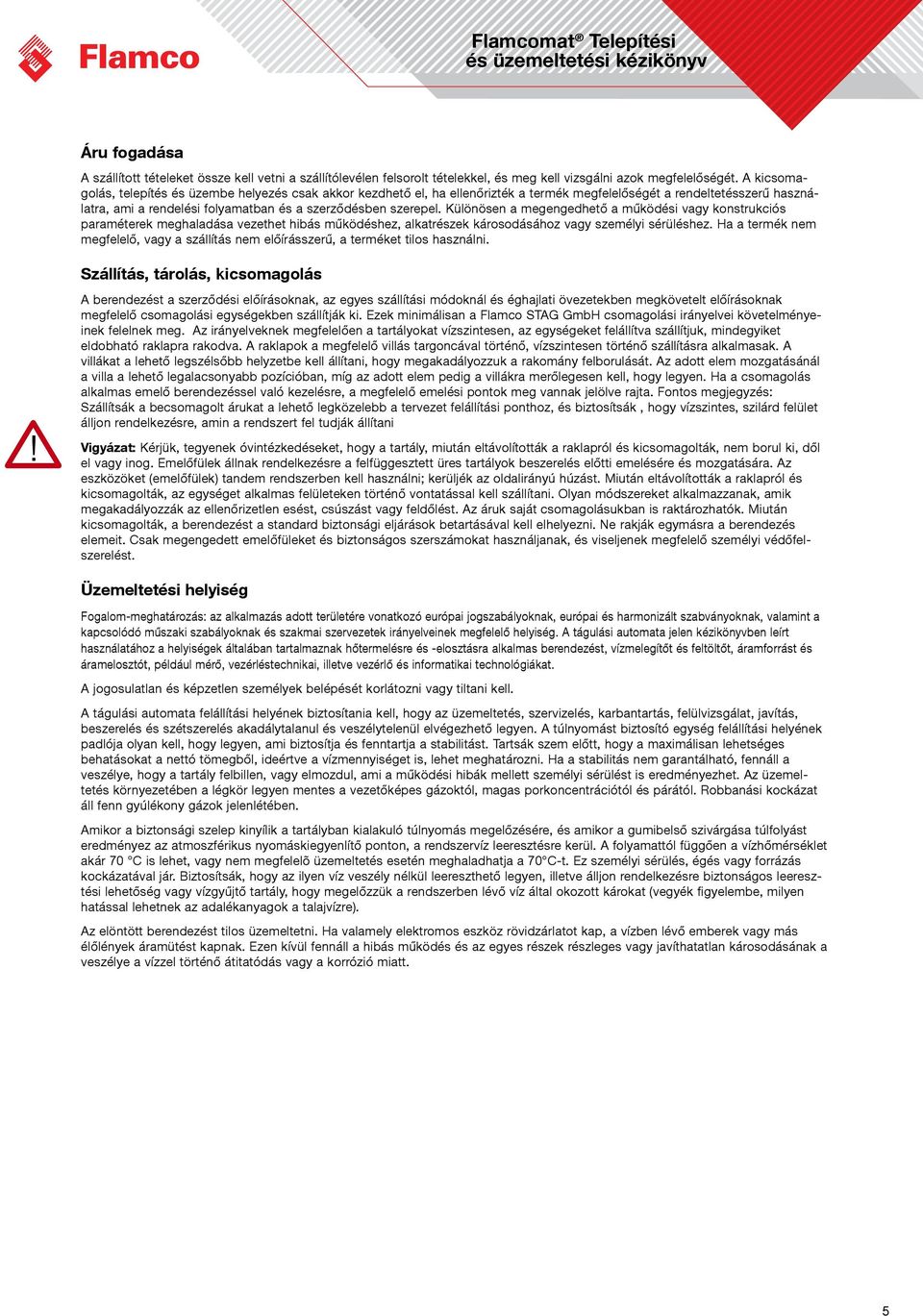

5 Áru fogadása A szállított tételeket össze kell vetni a szállítólevélen felsorolt tételekkel, és meg kell vizsgálni azok megfelelőségét. A kicsomagolás, telepítés és üzembe helyezés csak akkor kezdhető el, ha ellenőrizték a termék megfelelőségét a rendeltetésszerű használatra, ami a rendelési folyamatban és a szerződésben szerepel. Különösen a megengedhető a működési vagy konstrukciós paraméterek meghaladása vezethet hibás működéshez, alkatrészek károsodásához vagy személyi sérüléshez. Ha a termék nem megfelelő, vagy a szállítás nem előírásszerű, a terméket tilos használni.! Szállítás, tárolás, kicsomagolás A berendezést a szerződési előírásoknak, az egyes szállítási módoknál és éghajlati övezetekben megkövetelt előírásoknak megfelelő csomagolási egységekben szállítják ki. Ezek minimálisan a Flamco STAG GmbH csomagolási irányelvei követelményeinek felelnek meg. Az irányelveknek megfelelően a tartályokat vízszintesen, az egységeket felállítva szállítjuk, mindegyiket eldobható raklapra rakodva. A raklapok a megfelelő villás targoncával történő, vízszintesen történő szállításra alkalmasak. A villákat a lehető legszélsőbb helyzetbe kell állítani, hogy megakadályozzuk a rakomány felborulását. Az adott elem mozgatásánál a villa a lehető legalacsonyabb pozícióban, míg az adott elem pedig a villákra merőlegesen kell, hogy legyen. Ha a csomagolás alkalmas emelő berendezéssel való kezelésre, a megfelelő emelési pontok meg vannak jelölve rajta. Fontos megjegyzés: Szállítsák a becsomagolt árukat a lehető legközelebb a tervezet felállítási ponthoz, és biztosítsák, hogy vízszintes, szilárd felület álljon rendelkezésre, amin a rendszert fel tudják állítani Vigyázat: Kérjük, tegyenek óvintézkedéseket, hogy a tartály, miután eltávolították a raklapról és kicsomagolták, nem borul ki, dől el vagy inog. Emelőfülek állnak rendelkezésre a felfüggesztett üres tartályok beszerelés előtti emelésére és mozgatására. Az eszközöket (emelőfülek) tandem rendszerben kell használni; kerüljék az oldalirányú húzást. Miután eltávolították a raklapról és kicsomagolták, az egységet alkalmas felületeken történő vontatással kell szállítani. Olyan módszereket alkalmazzanak, amik megakadályozzák az ellenőrizetlen esést, csúszást vagy feldőlést. Az áruk saját csomagolásukban is raktározhatók. Miután kicsomagolták, a berendezést a standard biztonsági eljárások betartásával kell elhelyezni. Ne rakják egymásra a berendezés elemeit. Csak megengedett emelőfüleket és biztonságos szerszámokat használjanak, és viseljenek megfelelő személyi védőfelszerelést. Üzemeltetési helyiség Fogalom-meghatározás: az alkalmazás adott területére vonatkozó európai jogszabályoknak, európai és harmonizált szabványoknak, valamint a kapcsolódó műszaki szabályoknak és szakmai szervezetek irányelveinek megfelelő helyiség. A tágulási automata jelen kézikönyvben leírt használatához a helyiségek általában tartalmaznak hőtermelésre és -elosztásra alkalmas berendezést, vízmelegítőt és feltöltőt, áramforrást és áramelosztót, például mérő, vezérléstechnikai, illetve vezérlő és informatikai technológiákat. A jogosulatlan és képzetlen személyek belépését korlátozni vagy tiltani kell. A tágulási automata felállítási helyének biztosítania kell, hogy az üzemeltetés, szervizelés, karbantartás, felülvizsgálat, javítás, beszerelés és szétszerelés akadálytalanul és veszélytelenül elvégezhető legyen. A túlnyomást biztosító egység felállítási helyének padlója olyan kell, hogy legyen, ami biztosítja és fenntartja a stabilitást. Tartsák szem előtt, hogy a maximálisan lehetséges behatásokat a nettó tömegből, ideértve a vízmennyiséget is, lehet meghatározni. Ha a stabilitás nem garantálható, fennáll a veszélye, hogy a tartály felbillen, vagy elmozdul, ami a működési hibák mellett személyi sérülést is eredményezhet. Az üzemeltetés környezetében a légkör legyen mentes a vezetőképes gázoktól, magas porkoncentrációtól és párától. Robbanási kockázat áll fenn gyúlékony gázok jelenlétében. Amikor a biztonsági szelep kinyílik a tartályban kialakuló túlnyomás megelőzésére, és amikor a gumibelső szivárgása túlfolyást eredményez az atmoszférikus nyomáskiegyenlítő ponton, a rendszervíz leeresztésre kerül. A folyamattól függően a vízhőmérséklet akár 70 C is lehet, vagy nem megfelelõ üzemeltetés esetén meghaladhatja a 70 C-t. Ez személyi sérülés, égés vagy forrázás kockázatával jár. Biztosítsák, hogy az ilyen víz veszély nélkül leereszthető legyen, illetve álljon rendelkezésre biztonságos leeresztési lehetőség vagy vízgyűjtő tartály, hogy megelőzzük a rendszerben lévő víz által okozott károkat (vegyék figyelembe, milyen hatással lehetnek az adalékanyagok a talajvízre). Az elöntött berendezést tilos üzemeltetni. Ha valamely elektromos eszköz rövidzárlatot kap, a vízben lévő emberek vagy más élőlények áramütést kapnak. Ezen kívül fennáll a hibás működés és az egyes részek részleges vagy javíthatatlan károsodásának a veszélye a vízzel történő átitatódás vagy a korrózió miatt. 5

6 Zajcsökkentés A berendezéseket zajcsökkentési intézkedések figyelembevételével kell kiépíteni. Különösen a szerelvény (modulkeret, csőrendszer) vibrációját lehet csökkenteni az érintkező felületek között használt szigeteléssel. A szivattyúmodul légzaj kibocsátását modulburkolat használatával (opcionális) lehet csökkenteni. VÉSZLEÁLLÍTÓ / VÉSZKIKAPCSOLÓ A 2006/42/EGK irányelvnek megfelelõen a megkövetelt VÉSZLEÁLLÍTÓ berendezés elérhetõ a fõ áramkapcsolónál a vezérlõegységen. A kapcsoló elválasztja a fázist a nullavezetékektől. Ha a működés kivitelezése vagy jellege szerint további biztonsági elem szükséges VÉSZKIKAPCSOLÓ eszközzel, azt a helyszínen kell beszerelni. Személyi védőfelszerelés (PPE) PPE-t szükséges használni potenciálisan veszélyes munkák és más tevékenységek (pl. hegesztés) végzése során, hogy megelőzzük, vagy minimálisra csökkentsük a személyi sérülés kockázatát, ha más intézkedést nem lehet tenni. Ezek meg kell, hogy feleljenek a fővállalkozó, vagy az üzemelési helyiség kezelője, esetleg az adott telephely által előírt követelményeknek. Ha nincsenek előírt követelmények, az automata üzemeltetéséhez nem szükséges PPE. A minimális követelmények a testre simuló ruházat és az erős, zárt és csúszásmentes cipő. Más tevékenységek megkövetelik az adott tevékenységhez szükséges védőöltözetet és felszerelést (pl. szállítás és összeszerelés: testhez simuló munkaruházat, lábvédelem [biztonsági cipők megerősített orr-résszel], fejvédelem [biztonsági sisak], kézvédelem [védőkesztyű]; Karbantartás, javítás és felújítás: testhez simuló munkaruházat, lábvédelem, kézvédelem, szem/arcvédelem [védőszemüveg]). A megengedett nyomás / hőmérsékleti szint túllépése A tágulási automatával együtt használt berendezéseknek biztosítaniuk kell, hogy a megengedett üzemi hőmérsékletet, és a megengedett közeg hőmérsékletet (hőátadó közeg) nem lépik túl. A túlzott nyomás és hőmérséklet az elemek túlterheléséhez, kijavíthatatlan károsodásához, funkcióvesztéshez és ennek eredményeként súlyos személyi sérüléshez és vagyoni kárhoz vezethet. E biztonsági korlátokat rendszeresen kell ellenőrizni/felülvizsgálni. Rendszervíz Víz, ami nem gyúlékony, nem tartalmaz szilárd elemeket vagy hosszú rostokat, tartalma miatt nem jelent veszélyt a működésre és nem támadja meg vagy károsítja a vizet tartalmazó elemeket (pl.: nyomás alatt álló elemek, a belső gumi, tartálycsatlakozók a tágulási automatában. A rendszer vizet tartalmazó elemei a csővezetékek, a tartályhoz kapcsolt tömlők, eszközök és rendszercsatlakozók, ideértve a szelepeket és illesztéseket és azok burkolatát, érzékelők, szivattyúk, maga a tartály és a tartály gumimembránja. A nem megfelelő közeggel történő üzemeltetés csökkent funkcióhoz, az elemek károsodásához, és ennek következtében súlyos személyi sérüléshez és kárhoz vezethet. Biztonsági berendezések A szállított berendezés fel van szerelve a kötelező biztonsági eszközökkel. Hatékonyságuk teszteléséhez vagy a beállítási feltételek visszaállításához a berendezést először ki kell vonni az üzemből. A rendszernek az üzemből való kivonása azt jelenti, hogy le kell kapcsolni az áramot, és blokkolni kell a hidraulikát. Mechanikai veszélyek: A szellőzőkerék burkolata a szivattyún megvédi a kezelőszemélyzetet a mozgó alkatrészek okozta sérülésektől. Üzembe helyezés előtt ellenőrizze, hogy megfelel a célnak, és a helyére van rögzítve. A tágulási automatákat védőburkolata véd a por ellen, megakadályozza az jogosulatlan üzemeltetést, és minimalizálja a zajkibocsátást. Elektromos veszélyek: Az elektromosan üzemelő részek adott védelmi osztálya megakadályozza az áramütéssel járó személyi sérülést, ami halálos is lehet. A védelmi osztály általában IP54 (5: érintkezés a vezetékkel lehetetlen, porvédett, 4: fröccsenő víz ellen védett). A vezérlőegység burkolata, a szivattyú bemeneti burkolata, a menetes kábeltömítések és a szelepcsatlakozó dugók hatékonyságát meg kell vizsgálni az üzembe helyezés előtt. A beépített nyomás- és térfogat-érzékelők extra alacsony, védőfeszültséggel működnek. Kerüljék a forrasztási munkát olyan kiegészítő berendezésen, ami elektromosan kapcsolódik a vezérlőegységhez. A hegesztési kóboráram vagy rossz földelés tűzveszélyhez és az egység elemeinek (pl. vezérlőegység) károsodásához vezethet. 6

7 Külső behatások Kerüljenek minden további behatást (pl.: hőtágulás áramlásingadozás okozta behatások, vagy holtsúly az áramlási vagy visszatérő vezetékekben). Ezek a vizet szállító csővezetékek károsodásához / szivárgásához, a berendezés stabilitásának elvesztéséhez, továbbá jelentős anyagi kárral vagy személyi sérüléssel járó hibához vezethetnek. Üzembe helyezés előtti felülvizsgálat, rendszeres ellenőrzések Az üzemeltetési biztonságot és annak betartását garantálják az alkalmazás ezen területére vonatkozó európai jogszabályoknak, európai és harmonizált szabványoknak, valamint a vonatkozó műszaki szabályoknak és szakmai szervezetek irányelveinek megfelelően. A kötelező felülvizsgálatot a tulajdonos vagy üzemeltető kell, hogy elvégeztesse; az ütemezéshez és a mérések követhetőségéhez tartani kell egy karbantartási naplót. Üzembiztonsági felülvizsgálatok (a 89/665/EGK sz. Végrehajtása alatt) Túlnyomásos eszköz, tartály Kategória [II. melléklet a rendelet 97/23/EC, 2. diagram) Tartály Névleges térfogat Üzembe helyezés előtti felülvizsgálat [14. ] Felügyelő II Képzett személy (QP) Rendszeres felülvizsgálat [15. (5)] Időkeret, max. időtartam [a] / felügyelő Külső Belső Szilárdság Maximális időtartam nincs meghatározva. Ennek definícióját az Üzemeltetőnek kell meghatároznia a gyártói tájékoztatás, az üzemeltetési tapasztalat és a terhelés alapján. A felülvizsgálatot Képzett személy (QP) végezheti. III Képzett személy (QP) Nem releváns [ 15 (6)] 5 / QP max.10 / QP [17. ; 5, melléklet; 7. (3)] 10 / QP Legalább akkor kötelező, amikor karbantartási munkát végeznek a tartály belsejében (pl. tisztítás, a membrán cseréje) [ 15 (10)] Belső felülvizsgálat esetén a vizuális felülvizsgálat helyettesíthető hasonló eljárásokkal, szilárdsági teszt esetén a statikus nyomásteszt helyettesíthető hasonló, roncsolásmentes eljárásokkal, ha az adott teszt másképp nem lenne lehetséges a rendszer tervezése miatt, vagy nem jelentős a rendszer üzemmódja miatt. Elektromos berendezés felülvizsgálata, rendszeres felülvizsgálatok A vagyontárgyakat biztosító / üzemeltető előírásaira való tekintet nélkül ajánlott a Flamcomat elektromos eszközeinek bizonyítható felülvizsgálata a fűtő vagy hűtőberendezéssel együtt legalább 1,5 évente (lásd: DIN EN (2007)).! Karbantartás és javítás Ezeket a műveleteket csak akkor lehet elvégezni, ha a rendszert lekapcsolják, vagy ha a tágulási automatára nincs szükség. A túlnyomásos berendezést ki kell venni az üzemből, és védeni kell a véletlen újraindítástól, amíg be nem fejeződik a karbantartási munka. Megjegyzendő, hogy a biztonsági áramkörök és a lekapcsolás alatti adatátvitel beindíthatja a biztonsági láncot, vagy a valóságnak nem megfelelő tájékoztatáshoz vezethet. A fűtő- vagy hűtőegység érvényes utasításait teljes egészében be kell tartani. A hidraulikus elemek leállításához blokkolja a megfelelő szakaszokat és ürítse le azokat a biztonságos rendszervíz-kifolyók használatával az elérhető csatorna csatlakozókon keresztül, majd eressze le a nyomást. Vigyázat!A maximális rendszervíz-hőmérséklet a vezető elemekben (tartály, szivattyúk, burkolatok, tömlők, csővezetékek, perifériás eszközök) akár 70 C is lehet, vagy nem megfelelő üzemeltetés esetén meg is haladhatja azt. Ez égési és/vagy forrázási veszélyt hordoz. A rendszervíz maximális nyomása a vezető elemekben elérheti az adott bizonysági szelepre beállított maximális nyomást. Tartály, névleges nyomás 2 bar, Biztonsági szelep max. 2 bar; szivattyúegység névleges nyomás 6; 10 vagy 16 bar. Biztonsági szelep max. 6; 10 vagy 16 bar. A szem/arcvédő használata szükséges, ha a szem vagy az arc repülő alkatrészektől, vagy spriccelő folyadéktól megsérülhet. Az elektromos berendezések (vezérlőegység, szivattyúk, szelepek, perifériás eszközök) leállításához kapcsolja le a vezérlőegység áramellátását. A munka idején az áramellátás kikapcsolt állapotban kell, hogy maradjon. Tilos módosítani, vagy nem eredeti elemeket vagy cserealkatrészeket használni jóváhagyás nélkül. Az ilyen intézkedések komoly személyi sérülést okozhatnak, és veszélyeztetik a üzembiztonságot. Valamint a termékfelelősség körében bármilyen kártérítési igényt semmissé tesz. Ajánlott kapcsolatba lépni a Flamco Műszaki Értékesítési és Szerviz Osztályával az ilyen szolgáltatások elvégzése érdekében ( ). 7

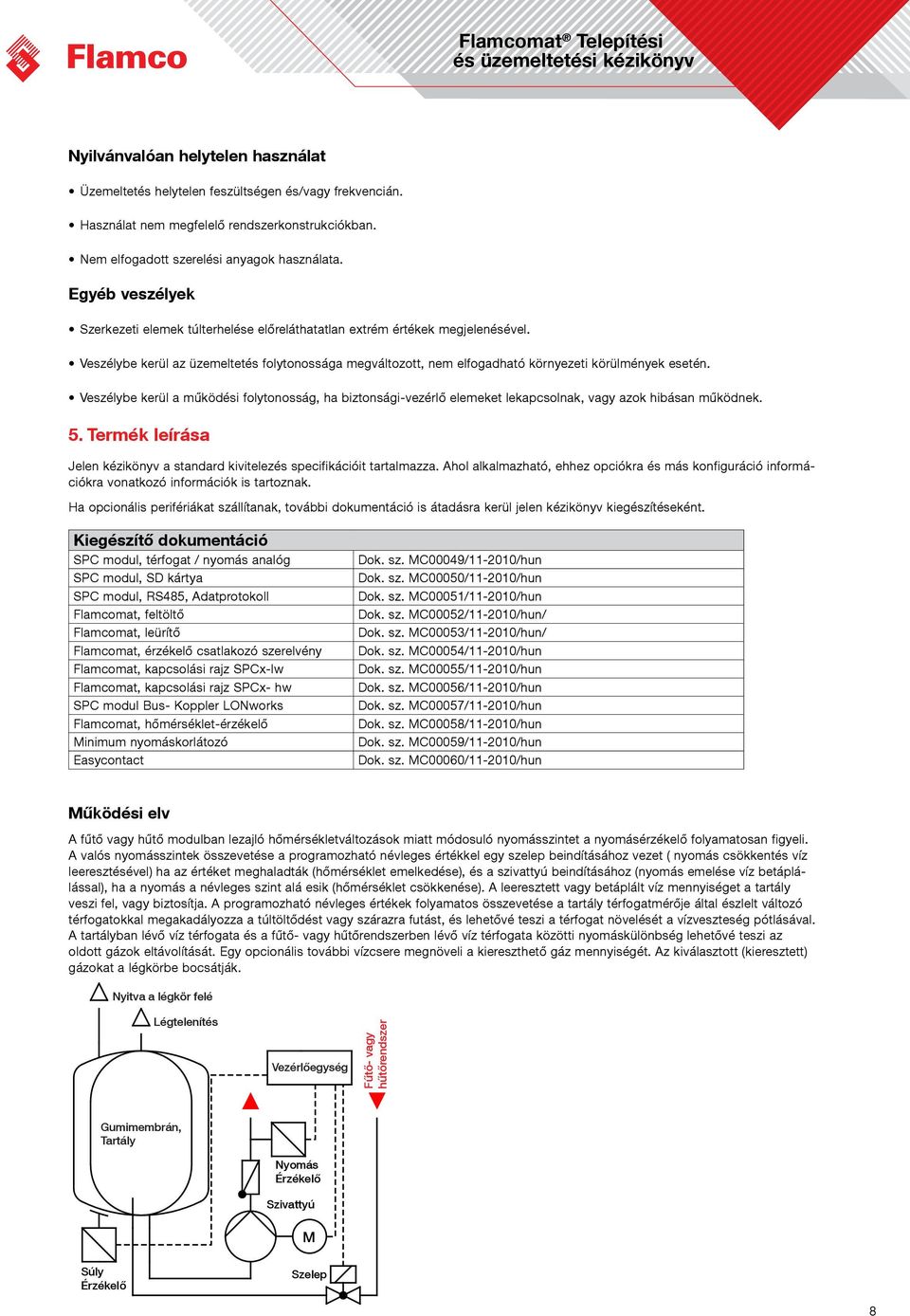

8 Nyilvánvalóan helytelen használat Üzemeltetés helytelen feszültségen és/vagy frekvencián. Használat nem megfelelő rendszerkonstrukciókban. Nem elfogadott szerelési anyagok használata. Egyéb veszélyek Szerkezeti elemek túlterhelése előreláthatatlan extrém értékek megjelenésével. Veszélybe kerül az üzemeltetés folytonossága megváltozott, nem elfogadható környezeti körülmények esetén. Veszélybe kerül a működési folytonosság, ha biztonsági-vezérlő elemeket lekapcsolnak, vagy azok hibásan működnek. 5. Termék leírása Jelen kézikönyv a standard kivitelezés specifikációit tartalmazza. Ahol alkalmazható, ehhez opciókra és más konfiguráció információkra vonatkozó információk is tartoznak. Ha opcionális perifériákat szállítanak, további dokumentáció is átadásra kerül jelen kézikönyv kiegészítéseként. Kiegészítő dokumentáció SPC modul, térfogat / nyomás analóg SPC modul, SD kártya SPC modul, RS485, Adatprotokoll Flamcomat, feltöltő Flamcomat, leürítő Flamcomat, érzékelő csatlakozó szerelvény Flamcomat, kapcsolási rajz SPCx-lw Flamcomat, kapcsolási rajz SPCx- hw SPC modul Bus- Koppler LONworks Flamcomat, hőmérséklet-érzékelő Minimum nyomáskorlátozó Easycontact Dok. sz. MC00049/ /hun Dok. sz. MC00050/ /hun Dok. sz. MC00051/ /hun Dok. sz. MC00052/ /hun/ Dok. sz. MC00053/ /hun/ Dok. sz. MC00054/ /hun Dok. sz. MC00055/ /hun Dok. sz. MC00056/ /hun Dok. sz. MC00057/ /hun Dok. sz. MC00058/ /hun Dok. sz. MC00059/ /hun Dok. sz. MC00060/ /hun Működési elv A fűtő vagy hűtő modulban lezajló hőmérsékletváltozások miatt módosuló nyomásszintet a nyomásérzékelő folyamatosan figyeli. A valós nyomásszintek összevetése a programozható névleges értékkel egy szelep beindításához vezet ( nyomás csökkentés víz leeresztésével) ha az értéket meghaladták (hőmérséklet emelkedése), és a szivattyú beindításához (nyomás emelése víz betáplálással), ha a nyomás a névleges szint alá esik (hőmérséklet csökkenése). A leeresztett vagy betáplált víz mennyiséget a tartály veszi fel, vagy biztosítja. A programozható névleges értékek folyamatos összevetése a tartály térfogatmérője által észlelt változó térfogatokkal megakadályozza a túltöltődést vagy szárazra futást, és lehetővé teszi a térfogat növelését a vízveszteség pótlásával. A tartályban lévő víz térfogata és a fűtő- vagy hűtőrendszerben lévő víz térfogata közötti nyomáskülönbség lehetővé teszi az oldott gázok eltávolítását. Egy opcionális további vízcsere megnöveli a kiereszthető gáz mennyiségét. Az kiválasztott (kieresztett) gázokat a légkörbe bocsátják. Nyitva a légkör felé Légtelenítés Vezérlőegység Fűtő- vagy hűtőrendszer Gumimembrán, Tartály Nyomás Érzékelő Szivattyú M Súly Érzékelő Szelep 8

9 Jelzések Névtábla - tartály: Névtábla - szivattyúmodul: Szállítási tömítés Type: Type: Typ : N de série: Serial-No. : Serien-Nr. : Capacité nominale: Nominal volume : Nenninhalt : Surpression de service admissible: Permissible working overpressure : Zulässiger Betriebsüberdruck : Surpression d` essai : Test overpressure : Prüfüberdruck : Température de service mini. / maxi. admissible: Permissible working temperature min. / max. : Zulässige Betriebstemperatur min. / max. : Névtábla - vezérlőegység: Flamco STAG GmbH Genthin GERMANY Année de fabrication : Year of manufacture : Herstellungsjahr : litres litre Liter bar bar Manufacturer s marking Marque distinctive du constructeur Herst ellerkennzeichen 0045 C Nennspannung : Nominal voltage : Tension nominale : Nominale spanning : Nennstrom : Nominal current : Courant nominal : Nominale stroom : Type : Type : N de série : Serial-No. : Typ : Serien-Nr. : Flamco STAG GmbH; Berliner Chaussee 29; Genthin; Germany Année de fabrication : Tension assignée d'emploi : Nombre de phase : Year of manufacture : Rated operational voltage : V Number of phases : Herstellungsjahr : Bemessungsbetriebsspannung : Phasenzahl : Fréquence : Courant de coupure : Mesure de la courant de court-circuit : Frequency : Cut-off current : A Rated short-circuit current : A Frequenz : Volllaststrom : Bemessungskurzschluss-Strom : Protection : Numeró de dessin : Degree of protection : Drawing number : Schutzart : Dokumentationsnummer : Nennleistung : Nominal power : Puissance assignée : Nominaal vermogen : Typ : Type : Type : Type : A Zulässiger Betriebsüberdruck : Permissible working overpressure : Surpression de service admissible : Toelaatbare werkdruk : Serien-Nr. : Serial-No. : N de Série : Volgnummer : Zulässige Medientemperatur min. / max. : Permissible media temperature min. / max. : Température de média mini. / maxi. admissible : Toegestane temperatuur media : Herstellungsjahr : Year of manufacture : Année de fabrication : Jaar van vervaardiging : kw Zulässige Umgebungstemperatur min. / max. : Permissible ambient temperature min. / max. : Température de ambiante mini. / maxi. admissible : C Toelaatbare omgevingstemperatuur min. / max. : bar C! Nach Montage: Transportsicherung entfernen. After mounting: Remove the transport safety. Après I'installation: Retirez la sécurité des transports. Na montage: Verwijder de veiligheid van het vervoer. Elektromos figyelmeztetések: Attention, high voltage! Opening by qualified personnel only. Disconnect the unit from the power supply before opening it. Achtung, gefährliche Spannung! Nur vom Fachpersonal zu öffnen. Vor dem Öffnen des Gerätes spannungsfrei schalten. Szerviz: Service Germany Tel.: +49 () Fax.: +49 ( 0 ) Service Nederland Tel.: +31 ( 0 ) Fax.: +31 ( 0 ) Rendszeráramlás: Rendszer-visszaáramlás: Szivattyú: Szelep: System System Pompe Pomp Valve Pump Pumpe Valve Ventiel Ventil Rendszeráramlás: modulcsatlakozás a rendszer visszatérő ágához (tápvíz ) Rendszer-visszaáramlás: modulcsatlakozás a rendszer visszatérő ágáról (tápvíz ) Szivattyú: Tartálycsatlakozás szívóoldalon (Rugalmas csatlakozó szerelvény, Érzékelő rugalmas csatlakozó szerelvénye) Szelep: Tartálycsatlakozás szelep leeresztés (Rugalmas csatlakozó szerelvény, Érzékelő hajlékony csatlakozó szerelvény) SPCx-lw csatlakoztatási terv: SPCx-lw p Flamco Read the manual! Bedienanweisung lesen! ATTENTION: Despite disconnecting from the main power line, you can maintain power 250VAC on terminals: 12; 13; 14; 16; 17! ACHTUNG: Trotz Netztrennung kann, an den Klemmen: 12; 13; 14; 16; 17, eine Spannung von 250VAC anliegen! = 4 3 B A data V / signal + +24V / signal + _ signal +24V / signal + _ signal +24V / signal + _ signal sensors pressure niveau option 1 2 pwm mpl NO NC N L N L 1 2 5A 30 VDC 5A 30 VDC 5A 250 VAC 5A 250 VAC refill / drain ohmic load ohmic load Com M3/3.1 V3/3.1 M1 V4 K1/MS1 fault refill / drain N L M2 V5 K2/MS2 0-10V 0-10V COM RS V _ + option extra-low voltage COM RS232 option high voltage extra-low voltage SPC terminal N L N L N L N L pressure Com niveau Com V1 V1.1 V2/ V 50/60Hz mains supply high voltage tc gs drs ps accessory F1/2 MS1/2 9

10 SPCx-hw-1-1 csatlakoztatási terv: = COM RS B A data V _ + option extra-low voltage V / signal + +24V / signal + option _ signal +24V / signal + signal _ +24V / signal + signal _ sensors pressure niveau option 1 2 pwm mpl NO Com fault NC 5A 30 VDC 5A 250 VAC ohmic load SPCx-hw-1-1 p Flamco ATTENTION: Despite disconnecting from the main power line, you can maintain power 250VAC on terminals: 12; 13; 14; 16; 17! COM RS232 SPC terminal extra-low voltage V 0-10V Com pressure niveau ACHTUNG: Trotz Netztrennung kann, an den Klemmen: 12; 13; 14; 16; 17, eine Spannung von 250VAC anliegen! Read the manual! Bedienanweisung lesen! tc gs drs ps accessory A 30 VDC 5A 250 VAC ohmic load N L1 refill / drain N L1 N L N L / 1 / 2 / 3 L1 L2 L3 L1 L2 L3 N 400V 50/60Hz high voltage refill / drain M3/3.1 V3/3.1 V1 V1.1 V2/2.1 M1 mains supply SPCx-hw-1-2 csatlakoztatási terv: = COM RS B A data V _ + option extra-low voltage V / signal V / signal + option _ signal + 24V / signal + signal _ + 24V / signal + signal _ sensors pressure niveau option 1 2 pwm mpl NO Com fault NC 5A 30 VDC 5A 250 VAC ohmic load SPCx-hw-1-2 p Flamco ATTENTION: Despite disconnecting from the main power line, you can maintain power 250VAC on terminals: 12; 13; 14; 16; 17! COM RS232 SPC terminal extra-low voltage V 0-10V Com pressure niveau ACHTUNG: Trotz Netztrennung kann, an den Klemmen: 12; 13; 14; 16; 17, eine Spa nnung von 250VAC anliegen! Read the manual! Bedienanweisung lesen! tc gs drs ps accessory A 30 VDC 5A 250 VAC ohmic load N L1 refill / drain N L1 N L1 N L / 1 / 2 / 3 L1 L2 L / 1 / 2 / 3 L1 L2 L3 L1 L2 L3 N 400V 50/60Hz high voltage refill / drain M3/3.1 V3/3.1 V1 V1.1 V2/2.1 M1 M2 mains supply 10

11 A csatlakoztatási tervben szereplő rövidítések listája ABC sorrendben. Megjegyzés: az említett kapcsoló-beállítások árammentes, kikapcsolt helyzetben vannak. kiegészítő (SPC Tágulási térfogat, nyomás analóg, opcionális) COM COM-interfész; soros port Com Közös port adat (Adatprotokoll, opcionális) drs (Membránszakadás-érzékelő, opcionális). extra alacsony Alacsony védőfeszültség feszültség hiba Hibaüzenet, gyakori hibaüzenet. A megjelenített gomb beállítási hiba. F1/2 MS1/2 (Szivattyú áramköri kapcsoló 1/2; Szivattyú áramkör kapcsoló kombináció 1/2, SPCx-hw) gs (Gázérzékelő, opcionális Gázérzékelő rugalmas csatlakozószerelvény) nagyfeszültség Feszültség az automatán lévő jelzés szerint hálózati táplálás Áramellátás mpl (Minimum nyomáskorlátozó, opcionális) M3/3.1 V3/3.1 Szivattyú 3 (feltöltés, kiegészítő) / 3.1 (leeresztés, opcionális); Szelep 3 (feltöltés) / 3.1 (leeresztés, opcionális) M1 V4 K1/MS1 Szivattyú 1 (nyomás alá helyezés); Szelep 4 (nem releváns); Kapcsoló 1 / Motor áramköri kapcsoló kombináció 1, SPCx-hw M2 V5 K2/MS2 Szivattyú 2 (nyomás alá helyezés); Szelep 5 (nem releváns); Kapcsoló 2 / Szivattyú áramköri kapcsoló kombináció 2, SPCx-hw nívó Szint, tartalom ohmos töltés ohmos töltés, ellenállás opció (nem releváns) nyomás Nyomás pwm (Impulzusadós vízmérőóra, opcionális) ps (Nyomáskapcsoló; Szintkapcsoló min. szint, feltöltő szivattyú, opcionális) feltöltés / leeresztés Feltöltés / (leeresztés, opcionális) érzékelők Érzékelők tc (Hőmérsékletkapcsoló, opcionális) V1; 1.1 Szelep 1; 1.1; párhuzamos, Nyomásfokozó szelep (Nyomás vesztés) V2 Szelep 2; Nyomásfokozó szelep (Nyomásvesztés) V2.1 Szelep 2.1 (nem releváns) Szivattyúegység azonosítószáma [1] / [2] - [3] - [4] [1] szivattyúk szám [2] Szivattyúosztály, diagramm: [3] Szivattyú gyártó [4] Üzemi feszültség névleges frekvenciája [Hz} MP: Egyszivattyús DP: Kétszivattyús M

12 Szabályozó azonosítószáma [1] / [2] - [3] - [4] - [5] - [6] - [7] [1] Vezérlő: [2] Burkolat és végrehajtás; [3] Feszültség [4] Szivattyú száma [5] Szivattyúk áramkör kapcsoló tartomány [A] [6] Indulás típusa [7] Fázis ellenőrzés és SPC SPCx [x: Hardver változat] SPCx [x: Hardver változat] SPCx [x: Hardver változat] lw: alacsony kimenet (Teljes <=2,2kW) hw: magas kimenet (Teljes <=2,2kW<=3,0kW) 1: 400V50Hz 1 2 1: : : : : : : : : : Közvetlen indítás 2: Lágy indítás 1: Külső Térfogat-Nyomás analóg jelen van. 2: nincs jel Elemek áttekintése 2 Csatlakozószerelvény, előre beszerelt, lapos tömítésekkel. 2.1 Ürítős gömbcsap (tartály) lapos tömítéssel, vezérlőegység csatlakozás. 2.2 Rugalmas nyomó/szívó tömlő. 2.3 Könyök lapos tömítéssel, tartálycsatlakozás. 1 Alap acél tartály beépített, cserélhető butilgumi membránnal a tágulási víz felfogására atmoszférikus elválasztási körülmények között 1.1 Tartály adattábla 1.2 Automata légtelenítő, visszaszívás gátlóval a kibocsátott gázok atmoszférába történő kiengedésére 1.3 Tartály belső atmoszférikus nyomáskiegyenlítő csőpipa. 1.4 Emelőhorog, Felfüggesztés szállításhoz 1.5 Tartály csatlakozóperem külső légtelenítő szeleppel, menetes csatlakozó szerelvény, leeresztő szelep és szivattyú szívócső, mindkettő lapos tömítéssel (jelzés). 1.6 Állítható láb. 1.7 Súlyérzékelő menetes kerek csatlakozóval. 1.8 Súlyérzékelő jelzővezeték 1.9 Gömbcsap kondenzátum leeresztésre Jelzések szivattyú és szelepcsatlakozás. 12

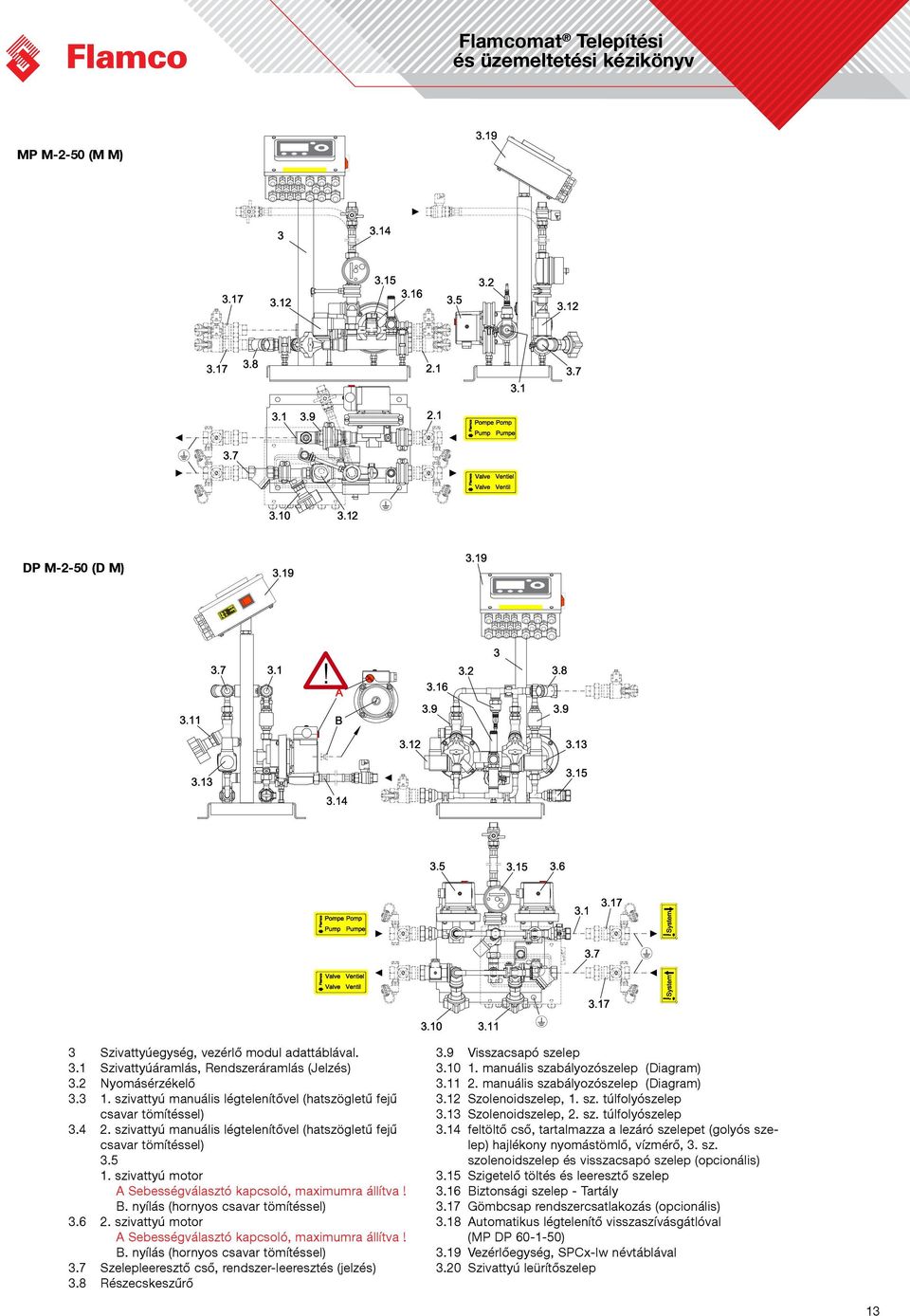

13 MP M-2-50 (M M) DP M-2-50 (D M)! 3 Szivattyúegység, vezérlő modul adattáblával. 3.1 Szivattyúáramlás, Rendszeráramlás (Jelzés) 3.2 Nyomásérzékelő szivattyú manuális légtelenítővel (hatszögletű fejű csavar tömítéssel) szivattyú manuális légtelenítővel (hatszögletű fejű csavar tömítéssel) szivattyú motor A Sebességválasztó kapcsoló, maximumra állítva! B. nyílás (hornyos csavar tömítéssel) szivattyú motor A Sebességválasztó kapcsoló, maximumra állítva! B. nyílás (hornyos csavar tömítéssel) 3.7 Szelepleeresztő cső, rendszer-leeresztés (jelzés) 3.8 Részecskeszűrő 3.9 Visszacsapó szelep manuális szabályozószelep (Diagram) manuális szabályozószelep (Diagram) 3.12 Szolenoidszelep, 1. sz. túlfolyószelep 3.13 Szolenoidszelep, 2. sz. túlfolyószelep 3.14 feltöltő cső, tartalmazza a lezáró szelepet (golyós szelep) hajlékony nyomástömlő, vízmérő, 3. sz. szolenoidszelep és visszacsapó szelep (opcionális) 3.15 Szigetelő töltés és leeresztő szelep 3.16 Biztonsági szelep - Tartály 3.17 Gömbcsap rendszercsatlakozás (opcionális) 3.18 Automatikus légtelenítő visszaszívásgátlóval (MP DP ) 3.19 Vezérlőegység, SPCx-lw névtáblával 3.20 Szivattyú leürítőszelep 13

14 MP (M 10) DP (D 10) A 3.14 A A pozíciók nevét lásd a 14. oldalon. 14

15 MP (M 60) , 3.20 DP (D 60) A A , , A pozíciók nevét lásd a 14. oldalon. 15

16 SPCx-lw Kábeltömítések, Gable glands, standard Standard execution kivitelezés Cable Kábeltömítések, glands, Maximum maximális execution kivitelezés Vezérlőegység SPCx 2 Vezérlőegység SPCx-lw 3 Vezérlőegység SPCx-hw 4 Fő áramkapcsoló L, N; Be: Piros lámpa 5 Fő áramkapcsoló L1, L2, L3, N; Be: Kijelző, 19. poz.; LED, 15. poz. Be 6 Vezérlőegység fedél nyitva, belső nézet 7 Terminál port diagram (lásd csatlakoztatási terv) 8 Adattábla vezérlőegység 9 Elektromos figyelmeztetések 10 Szolgáltatás kapcsolat információ 11 Csatlakozó nyílások, 1-4 nyílás (SPC Tágulás, opcionális) (Nyílások extra moduloknak feltárhatók a törésponton keresztül) 12 Csavarcsatlakozók I/O portok (lásd SPCx-lw csatlakoztatási terv) 13 Csavarcsatlakozók I/O portok (lásd SPCx-hw csatlakoztatási terv) 14 RS485 soros port csatlakozó (adat protokoll, opcionális) 15 LED figyelmeztető lámpák, háttérvilágított* LED, sárga be: Automatikus üzemmód kikapcsolva, vezérlő a konfigurációban van üzemmód vagy üzembe helyezési mód nincs kitöltve LED, zöld be: A terminál be van kapcsolva: az SPC kapcsolódik az SPC terminálhoz LED, piros be: rendszerhiba, azonos a 23. pozícióval 16 Mikro biztosíték F1; 16A T; eszközvédelem 17 Mikro biztosíték F2; 16A T; további eszközvédelem Szelep 1; 1.1; 2; (kimeneti port sz.: 42; 43 / 45;46 / 48; 49) 18 SPC Terminál (kijelző és kezelőpanel) 19 Grafikus kijelzés háttérvilágítással (energiatakarékos üzemmódban halványabb) 20 Érzékelő gomb: Vissza vagy funkciók, ahogy a kijelző mutatja. 21 Érzékelő gomb, billentyűfunkciók feloldása információra a kijelzőn vagy szolgáltatási csatlakozás kijelző jelzéssel 22 Érzékelő gomb: Megerősítve Bevitel 23 Érzékelő gomb: Hiba hívás 24 Érzékelő csúszka, kiválasztó 25 Háttérvilágítás bekapcsolva, amikor a gomb funkció készen áll 26 SPC terminál tápvezeték 27 RS232 port, SPC terminál 28 Záródugók, SPC terminál szerelőlyukak 29 Záródugók, menetes kábeltömítés szerelőlyukak 30 Menetes kábeltömítések szivattyú áramköri kapcsoló kombináció (MP - csak végrehajtás) szivattyú áramköri kapcsoló kombináció (MP & DP - végrehajtás) * további jelzések (elemzés). 16

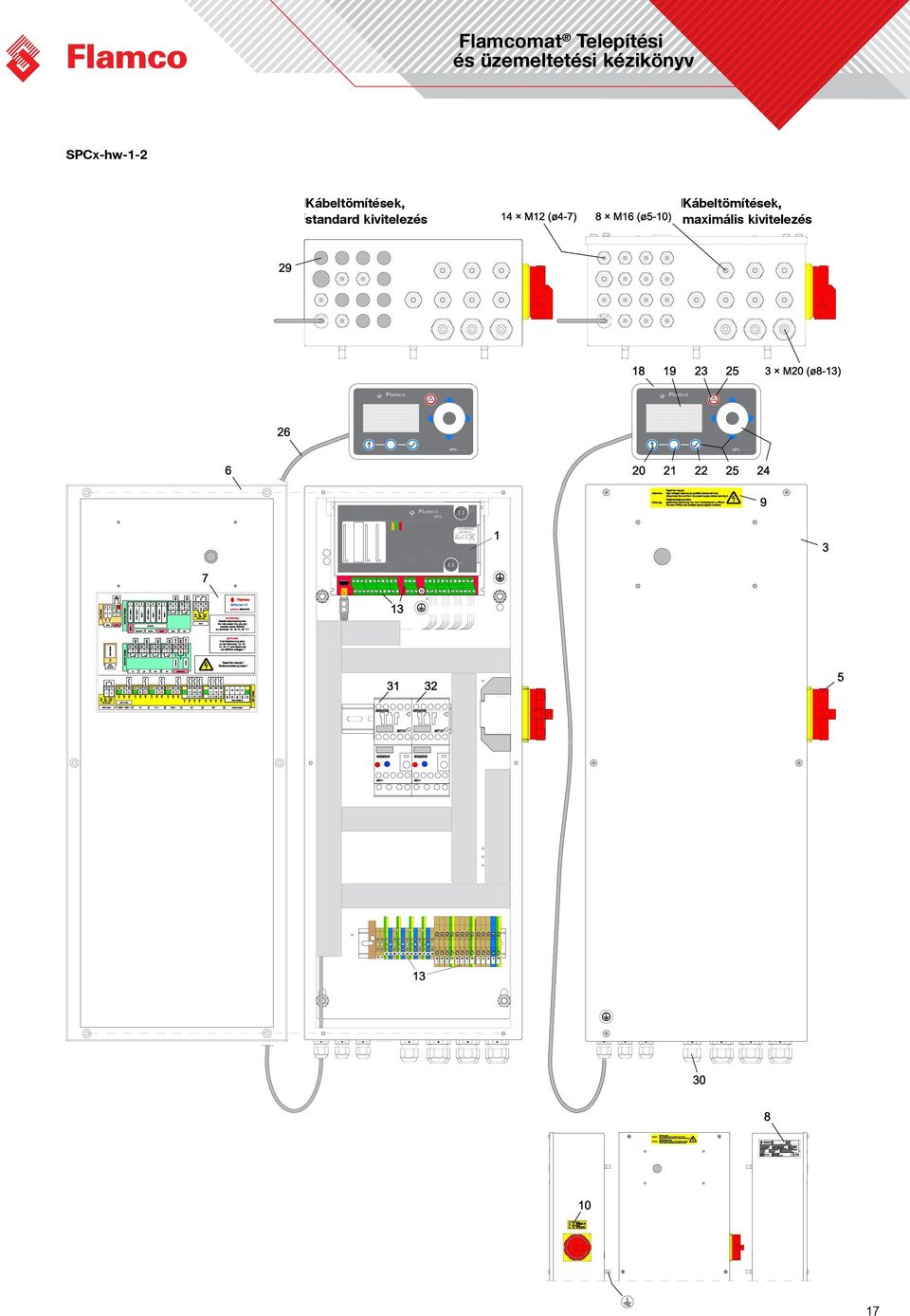

17 SPCx-hw-1-2 Kábeltömítések, standard kivitelezés Kábeltömítések, maximális kivitelezés 17

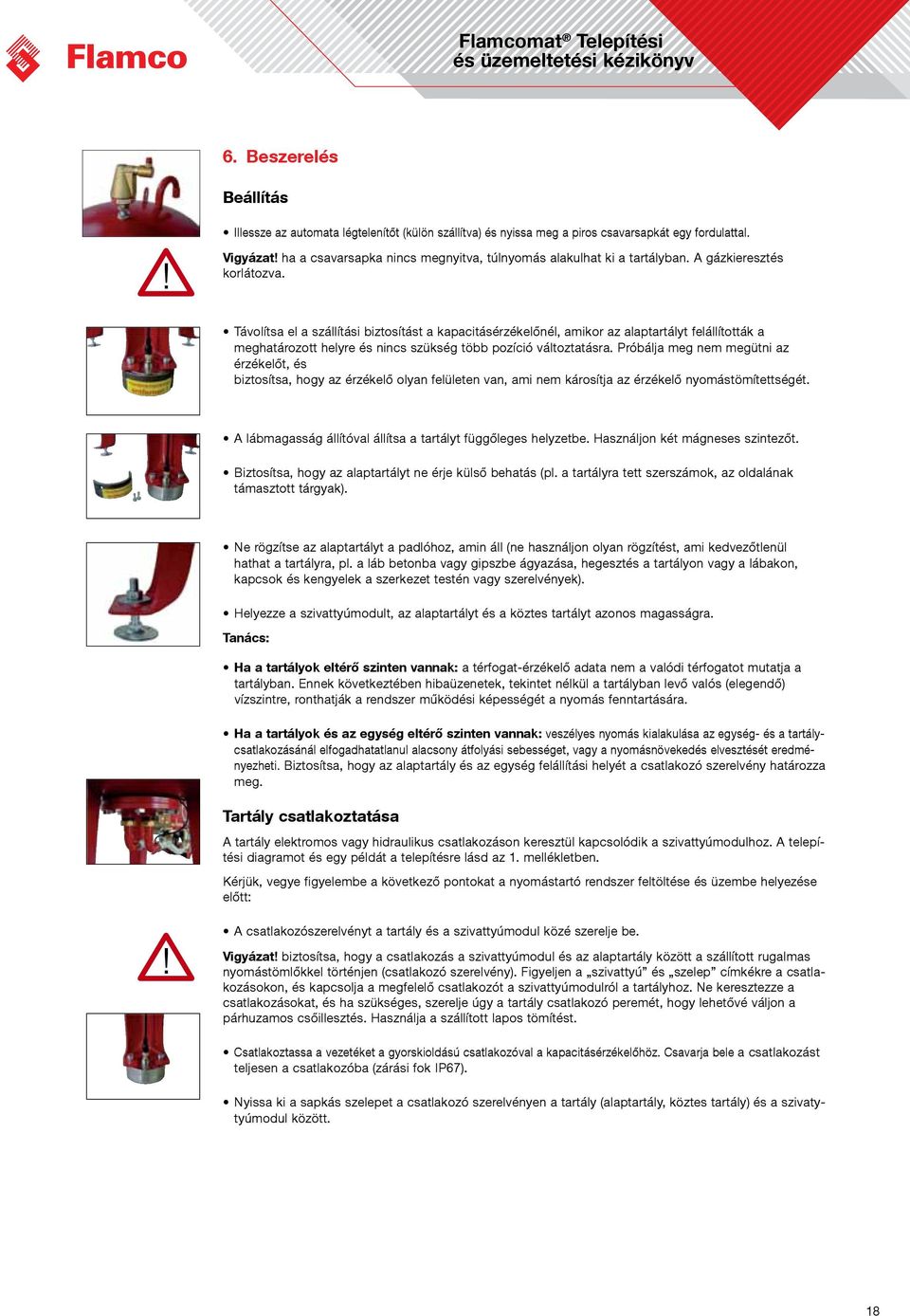

18 6. Beszerelés Beállítás! Illessze az automata légtelenítőt (külön szállítva) és nyissa meg a piros csavarsapkát egy fordulattal. Vigyázat! ha a csavarsapka nincs megnyitva, túlnyomás alakulhat ki a tartályban. A gázkieresztés korlátozva. Távolítsa el a szállítási biztosítást a kapacitásérzékelőnél, amikor az alaptartályt felállították a meghatározott helyre és nincs szükség több pozíció változtatásra. Próbálja meg nem megütni az érzékelőt, és biztosítsa, hogy az érzékelő olyan felületen van, ami nem károsítja az érzékelő nyomástömítettségét. A lábmagasság állítóval állítsa a tartályt függőleges helyzetbe. Használjon két mágneses szintezőt. Biztosítsa, hogy az alaptartályt ne érje külső behatás (pl. a tartályra tett szerszámok, az oldalának támasztott tárgyak). Ne rögzítse az alaptartályt a padlóhoz, amin áll (ne használjon olyan rögzítést, ami kedvezőtlenül hathat a tartályra, pl. a láb betonba vagy gipszbe ágyazása, hegesztés a tartályon vagy a lábakon, kapcsok és kengyelek a szerkezet testén vagy szerelvények). Helyezze a szivattyúmodult, az alaptartályt és a köztes tartályt azonos magasságra. Tanács: Ha a tartályok eltérő szinten vannak: a térfogat-érzékelő adata nem a valódi térfogatot mutatja a tartályban. Ennek következtében hibaüzenetek, tekintet nélkül a tartályban levő valós (elegendő) vízszintre, ronthatják a rendszer működési képességét a nyomás fenntartására. Ha a tartályok és az egység eltérő szinten vannak: veszélyes nyomás kialakulása az egység- és a tartálycsatlakozásánál elfogadhatatlanul alacsony átfolyási sebességet, vagy a nyomásnövekedés elvesztését eredményezheti. Biztosítsa, hogy az alaptartály és az egység felállítási helyét a csatlakozó szerelvény határozza meg. Tartály csatlakoztatása A tartály elektromos vagy hidraulikus csatlakozáson keresztül kapcsolódik a szivattyúmodulhoz. A telepítési diagramot és egy példát a telepítésre lásd az 1. mellékletben. Kérjük, vegye figyelembe a következő pontokat a nyomástartó rendszer feltöltése és üzembe helyezése előtt:! A csatlakozószerelvényt a tartály és a szivattyúmodul közé szerelje be. Vigyázat! biztosítsa, hogy a csatlakozás a szivattyúmodul és az alaptartály között a szállított rugalmas nyomástömlőkkel történjen (csatlakozó szerelvény). Figyeljen a szivattyú és szelep címkékre a csatlakozásokon, és kapcsolja a megfelelő csatlakozót a szivattyúmodulról a tartályhoz. Ne keresztezze a csatlakozásokat, és ha szükséges, szerelje úgy a tartály csatlakozó peremét, hogy lehetővé váljon a párhuzamos csőillesztés. Használja a szállított lapos tömítést. Csatlakoztassa a vezetéket a gyorskioldású csatlakozóval a kapacitásérzékelőhöz. Csavarja bele a csatlakozást teljesen a csatlakozóba (zárási fok IP67). Nyissa ki a sapkás szelepet a csatlakozó szerelvényen a tartály (alaptartály, köztes tartály) és a szivatytyúmodul között. 18

19 Visszacsapó szelep Feltöltési csatlakozás A feltöltési csatlakozást a vezérlőegységhez kell kapcsolni. A biztos feltöltés kb. 4-6 bar (max. 8 bar) beállított átlagos tápnyomást igényel. Magas feltöltési nyomásértékek esetén a nyomáslengés megelőzését szolgáló eszközökre (nyomáscsökkentő szelep) lehet szükség. Az 1. mellékletben található a telepítési diagram és a példa telepítés. Kérjük, tartsa be a következő előírásokat, mielőtt feltöltené és üzembe helyezné a tágulási automatát: A tápvezetéket elzáró szeleppel szerelje a feltöltő tömlőre (ahogy szállítjuk). Kerüljön minden húzó igénybevételt, 50 mm-nél kisebb hajlítási sugarat és összenyomódást a tömlőnél.! Ha a feltöltő tápvezeték a vízvezetékre van csatlakoztatva, szűrős visszaáramlás-gátlót kell sorosan csatlakoztatni. Ezt a kiegészítőt vízszintesen szerelje be, illesszen egy elzáró szelepet a szerelvény elé (tipp: rendszeresen tisztítsa a szűrőt, és cseréljen szűrőt, amikor szükséges). Vigyázat: Csatlakoztassa az elzáró szelepet a feltöltési bemenethez. Csatornacsatlakozás Az átfolyó vízáram leeresztésének biztosítására, amikor a biztonsági szelepet és a visszaáramlás-gátlót (kiegészítők) kinyitják, lennie kell egy csatorna leeresztő pontnak a Flamcomat felállítási helye közelében. Szereljen be egy csatornatölcsért, és ha szükséges, egy elvezető csövet a visszaáramlás-gátlóhoz. Gömbcsap Rendszercsatlakozás A rendszercsatlakozót a fűtő vagy hűtő rendszerhez kell csatlakoztatni. Az 1. mellékletben található a telepítési diagram és a példa telepítés. Kérjük, tartsa be a következő előírásokat, mielőtt feltöltené és üzembe helyezné a nyomás tágulási automatát: A csatlakozást lehetőleg a fűtő vagy hűtő rendszer visszaáramlásához kell kapcsolni. Megjegyezzük, hogy a > 70 C hõmérséklet a rendszercsatlakozásnál meghaladja a megengedhetõ szivattyú/ gumibelsõ terhelést, és esetleg az elemek károsodásához vezethet. (A tágulási vezetékek teljes szigetelése növelheti a hőmérsékletterhelést a vezérlőegységen és a gumimembránon). Biztosítsa, hogy ez a csatlakozás kapcsolódik a fűtő/hűtő rendszerhez, és nincsenek külső hidraulikus nyomás-behatások az átviteli pontnál (pl. hidraulikus kiegyenlítők, elosztók). Az áramlás meghatározza, hogyan kell beszerelni a tágulási vezetékeket. Amikor tágulási vezetékeket illeszt az 5 m-nél hosszabb visszatérőhöz: használjon a szivattyúmodul csöveinél legalább egy névleges átmérővel nagyobb csöveket. Kerülje a vezérlőegység rendszercsatlakozásának további terhelését (pl. hőtágulás, áramlásingadozás, holtsúlyok). A 100 C-nál nagyobb áramlási hőmérsékletű eszközöknél egy minimál nyomáskorlátozót kell illeszteni a tágulási vezetékbe (rendszer leeresztési, szelep leeresztési csőhálózat). Az 1. melléklet mutatja ennek helyét. Használjon a projekttől függő tömítést és csőhálózatot; azonban kérjük, tartsa be legalább a maximálisan megengedett áramlási sebességet, a nyomási és hőmérsékleti értékeket az adott tágulási vezetéknél (vezérlőegység/rendszer bemenet és kimenet).! Illesszen a vezérlőegység felől egy olyan visszacsapó szelepet a rendszercsatlakozás közvetlen közelébe, amit nem lehet véletlenül lezárni. Vigyázat! Zárja le a sapkás szelepet a vezérlőegység rendszer bemeneténél és kimeneténél. 19

20 Elektromos rendszer szerelése Az áramellátás biztosítását, a (védő) földelő csatlakozást és a vezeték védelmet a felelős áramszolgáltató szabályai és a vonatkozó szabványok szerint kell elkészíteni. Az áramforrásra csatlakozást CEE dugasz / aljzat kombináción keresztül kell megvalósítani terheléskapcsolóval. Ez rácsatolható típusú kell legyen a véletlen szétkapcsolás megelőzése érdekében. A 3 KW-nál nagyobb névleges összteljesítményű modelleknél (lásd 3. melléklet) ajánlott a kombinációt kombinált kapcsolóval biztosítani, hogy a bedugás vagy kihúzás csak akkor legyen lehetséges, amikor a kapcsoló ki van kapcsolva. Ezt az áramelválasztási elrendezést jelezni kell, könnyen kezelhető kell legyen, és megfelelően kell elhelyezni a szivattyú modul közelében. Tanács: szerelje a potenciálkiegyenlítőt a földelés és a potenciálkiegyenlítő vezeték közé. Az áramkábelek minimális átmérője, minősége és típusa meg kell feleljen a helyszíni, erre az alkalmazásra vonatkozó szabályoknak és rendeleteknek. Az elektromos vezérlő egységeket a felállítás helyszínén kell csatlakoztatni a megfelelő üzemi feszültségű hálózati áramellátásra. A szükséges előírások megtalálhatók a csatlakoztatási terv diagrammokon a mellékletben. A melléklet tartalmazza a további kapcsoló vagy jelzőberendezések (pl. minimális nyomás korlátozó) jel, vezérlő és külső áramforrás vezetékeinek csatlakoztatásához szükséges információt is. Az elkészült rendszer lehetővé teszi, hogy a felhasználó beprogramozza a konfiguráció és rendszer-függő paramétereket a vezérlőegységbe. 7. Üzembe helyezés Első üzembe helyezés Dokumentálja az üzembe helyezési eljárást (lépések és beállítások).! Ellenőrizze, hogy a beszerelési és egyéb lépéseket teljes mértékben végrehajtották (pl. áramellátás elérhető és csatlakoztatva, funkcionális vagy aktív biztosítékok, a berendezés tömítettsége, a térfogat-érzékelő szállítási biztosítéka eltávolítva). Vigyázat: Biztosítsa, hogy az alaptartályt nem töltik fel, amíg minden üzembe helyezési lépést be nem fejeztek. Állítsa be az elsődleges szelepet a szivattyúmodulon (lásd 2. melléklet). Töltse fel és légtelenítse a fűtő vagy hűtőrendszert (a tartályt ne!) Ellenőrizze a feltöltő vezeték üzemkész állapotát. Nyissa ki az ellenőrzőszelepet a feltöltő csatlakozáson, és a sapkás szelept a rugalmas csatlakozószerelvényen (tartálycsatlakozás) Kapcsolja BE a vezérlőegységet és futtassa a start menü eljárást (23. oldal: menü beírások áttekintése, sorok ). Ezt az indítási eljárást a feltöltés bekapcsolása követi. Ha eléri a körülbelül 7%-os térfogati szintet (lásd a kijelzőt), kapcsolja KI a vezérlőegységet és légtelenítse a szivattyút vagy szivattyúkat (14. oldal; 3.5,B; 3.6 B poz., 15.; 16. oldal; 3.20 poz.). Automatikus légtelenítővel rendelkező szivattyúk esetében ezeket ki kell nyitni ezen elemek piros sapkájának egyszeres elfordításával. Az MP/DP 20-nál nagyobb szivattyúmodulokat a töltő és leeresztő szelepen (KFE) (16.; 17. oldal, 3.15 poz.) keresztül lehet feltölteni / légteleníteni, ha a légtelenítő csavar le van zárva. Nyissa ki a sapkás szelepet a hidegvíz bevezetőn (rendszeráramlás és visszatérő). Rögzítse a sapkás szelepet Az elvégzendő feladatok teljesítésével, a kézikönyvben található műszaki adatok, ajánlások és magyarázatok áttekintésével a nyomástartó tágulási automata készen áll a működésre. KAPCSOLJA BE A VEZÉRLŐEGYSÉGET. 20
