1 Tartalomjegyzék A műszer beállítása Bevezetés Áttekintés Lézer Áttekintés Vevő Áttekintés Távirányító Kiegészítők Műveletek Tipikus használati módok Bekapcsolás / automatikus mód Kikapcsolás Manuális mód H.I. riasztás mód Alkalmazási módok Forgás Pásztázás Gombfunkciók Álló mód Szállítás Tárolás Tisztítás és szárítás Biztonsági előírások Felelősségvállalás Megengedett használat Használati körülmények Tiltott használat Zajkibocsátás (lézervevő) Használat közbeni veszélyek Ártalmatlanítás Elektromágneses összeférhetőség (EMC) Lézerosztály Címkék Gombfunkciók Fekvő mód Kitűzési feladatok Mennyezeti munka Kitűzési vagy padlózati munka Rögzítési pontok kitűzése Vízvezeték-szerelés Padozat kitűzése Zsaluzat kitűzése A pontosság ellenőrzése Vízszintes pontosság Függőleges pontosság Műszaki adatok Makita SKR00

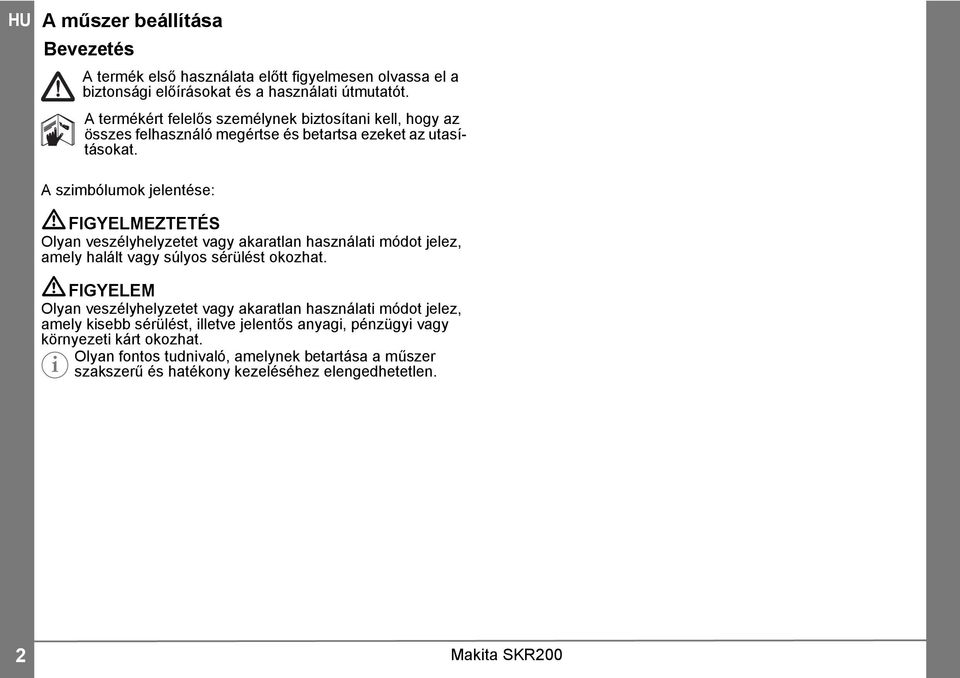

2 A műszer beállítása Bevezetés A termék első használata előtt figyelmesen olvassa el a biztonsági előírásokat és a használati útmutatót. A termékért felelős személynek biztosítani kell, hogy az összes felhasználó megértse és betartsa ezeket az utasításokat. A szimbólumok jelentése: FIGYELMEZTETÉS Olyan veszélyhelyzetet vagy akaratlan használati módot jelez, amely halált vagy súlyos sérülést okozhat. FIGYELEM Olyan veszélyhelyzetet vagy akaratlan használati módot jelez, amely kisebb sérülést, illetve jelentős anyagi, pénzügyi vagy környezeti kárt okozhat. Olyan fontos tudnivaló, amelynek betartása a műszer i szakszerű és hatékony kezeléséhez elengedhetetlen. Makita SKR00

3 A műszer beállítása Áttekintés Lézer Lézerfej Távirányító vevőrésze Elemcsere: Elem lemerülőben Elem lemerült Állványcsavar menete Bekapcsológomb H.I. riasztás LED H.I. riasztás Pozicionáló gomb balra Forgási sebesség Vízszintbe állítási állapot/elem állapota LED Manuális mód LED Manuális mód Pozicionáló gomb jobbra Pásztázás Beépített lábak a fekvő helyzethez Makita SKR00

4 A műszer beállítása Áttekintés Vevő Szorítóelem a vevő rögzítéséhez: Vízmérték Mágnesek Vízmérték Mozgassa a jelzett irányba Bekapcsológomb Érzékelő Mágnesek 90 Rovátkák jelöléshez (távolság: 0 mm / ") Hangjelzés bekapcsológombja Érzékenység gomb Érzékenység: finom, ± mm (alapértelmezett) Érzékenység: durva, ± mm 80 Hátoldal: Közepes hangjelzés Mágneses rögzítőlap Erős hangjelzés 70 Kijelző Hangjelzés kikapcsolva 60 Elemcsere: Elem állapota: teljes kapacitás 0 Szintezőléc Elem állapota: lemerülőben 0 Makita SKR00

5 A műszer beállítása Áttekintés Távirányító Infravörös kimenet Pozicionáló gomb Fel LED kijelző Pozicionáló gomb Jobbra Pozicionáló gomb Balra Pozicionáló gomb Le Forgás / Pásztázás Elemcsere: Kulcstartó Makita SKR00

6 A műszer beállítása Kiegészítők Fali tartó: Lyukak csavarral való rögzítéshez Tartóelem Mérce cm/hüvelyk Rögzítőcsavar Talpcsavar Beállítócsavar Céltábla: 0 Mágnesek Szemüveg: FIGYELMEZTETÉS! A szemüveg nem védi a szemet a lézersugártól, csupán jobban láthatóvá teszi. 6 Makita SKR00

7 Műveletek Tipikus használati módok Állványra szerelt lézer 70 Szintezőlécre szerelt vevő Vevő a padlón Lézer fekvő helyzetben Padlóra fektetve: a billentyűzet felül legyen 0 Fali tartón, szintezés céltáblával Makita SKR00 7

8 Műveletek Bekapcsolás / automatikus mód Kikapcsolás i Vízszintbe állás Vízszintes Bekapcsolás után az automatikus mód aktiválódik. A műszer vízszintbe állítja magát, majd a lézerfej forogni kezd. Automatikus módban a lézer mindig vízszintbe állítja magát (a LED villogása megszűnik). Manuális mód x Y s A lézersík X-tengelyének megdöntése a távirányítóval. A lézersík Y-tengelyének megdöntése a távirányítóval. s Kilépés a manuális módból i Manuális módban a lézer akkor is forog, ha a műszer nincs vízszintben. A manuális mód ferde síkoknál használható, például lépcsőn, mennyezeteknél vagy bármikor, amikor manuális beállítás szükséges. 8 Makita SKR00

9 Műveletek H.I. riasztás mód s 0 s 0 másodperc múlva a LED lassan villogni kezd, és a H.I. mód aktiválva van. i Ha a H.I. módban levő műszert elmozdítják, a lézersugár kikapcsol, és mind a három Led pirosan villog. A folytatáshoz kapcsolja ki a műszert, majd újra kapcsolja be. s Ellenőrizze a lézersugár magasságát, és állítsa be az előző munkaszintre. A H.I. riasztás módot a lézer bekapcsolása után mindig újra aktiválni kell. i A H.I. (Height of Instrument = műszer magassága) riasztás célja, hogy megakadályozza az állvány váratlan elmozdulásából vagy süllyedéséből adódó mérési hibát. Makita SKR00 9

10 Alkalmazási módok Forgás x x x x Forgás indítása 0 fordulat/perc 00 fordulat/perc 0 fordulat/perc 600 fordulat/perc Forgási sebesség módosítása. Pásztázás x x x x Pásztázás indítása Pásztázási szög módosítása. 0 Makita SKR00

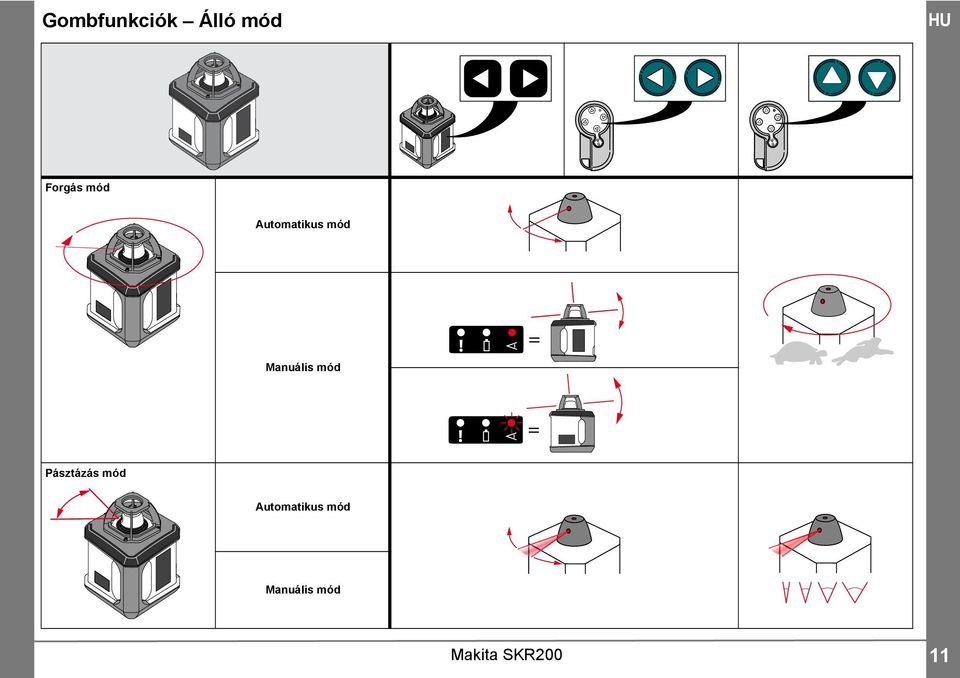

11 Gombfunkciók Álló mód Forgás mód Automatikus mód Manuális mód Pásztázás mód Automatikus mód Manuális mód Makita SKR00

12 Gombfunkciók Fekvő mód Forgás mód Automatikus mód Manuális mód Pásztázás mód Automatikus mód Manuális mód Makita SKR00

13 Kitűzési feladatok Mennyezeti munka Szerelje fel az első mennyezeti profilt. Rögzítse a lézert a fali tartón. Rögzítse a fali tartót a mennyezeti profilra. Kapcsolja be a lézert. Állítsa be a lézer magasságát a szükséges szintre. Használja az automatikus módot vagy a H.I. riasztás módot, és várja meg, amíg a műszer elvégzi az önbeállást. A mennyezeti rács tartóinak vízszintbe állításához használja a céltáblát vagy a vevőt. Kitűzési vagy padlózati munka 90 x x x = x Fektesse le a műszert úgy, hogy a billentyűzet felfelé nézzen. Nagyjából igazítsa a műszert a referenciafal mellé. Kapcsolja be a lézert. Használja az automatikus módot vagy a H.I. riasztás módot, és várja meg, amíg a műszer elvégzi az önbeállást. A távirányítóval állítsa be, hogy a függőleges lézersugár párhuzamos legyen a falhoz képest. A mennyezeten, a falon és a padlón jelölje meg a lézervonalak helyét Vigye át a műszert a következő szakaszhoz. Ismételje meg az előző lépést úgy, hogy a meglévő jelöléseket használja referenciaként. Rögzítse a fal nyomvonalát. Folytassa ugyanígy a többi fal nyomvonalának kitűzését. 90 Makita SKR00

14 Kitűzési feladatok Rögzítési pontok kitűzése Kapcsolja be a lézert. Állítsa be a lézer magasságát a rögzítési pontok előre meghatározott magasságához. Használja az automatikus módot vagy a H.I. riasztás módot, és várja meg, amíg a műszer elvégzi az önbeállást. Vízvezeték-szerelés Rögzítse a lézert a fali tartón a falhoz. Kapcsolja be a manuális módot. Döntse meg a lézersugarat a referenciaponthoz. Állítsa be a csőtartókat a lézersugárnak megfelelően. Szerelje fel és rögzítse a vízcsövet. Makita SKR00

15 .0 Kitűzési feladatok Padozat kitűzése Kapcsolja be a lézert. Használja az automatikus módot vagy a H.I. riasztás módot, és várja meg, amíg a műszer elvégzi az önbeállást. Rögzítse a vevőt a szorítóval a szintezőlécre. Állítsa be a referenciamagasságot. Állítsa be a padló magasságát. Állítsa vízszintbe a padló tartóoszlopait. Zsaluzat kitűzése Kapcsolja be a lézert. Használja az automatikus módot vagy a H.I. riasztás módot, és várja meg, amíg a műszer elvégzi az önbeállást. Rögzítse a vevőt a szorítóval a szintezőlécre. Állítsa be a referenciamagasságot. Állítsa be a zsaluzat magasságát. Végezze el a zsaluzat beállítását Makita SKR00

16 A pontosság ellenőrzése Vízszintes pontosság x 0m (00ft) Helyezze a lézert egy vízszintbe állított állványra kb. 0 méterre egy faltól. Állítsa úgy az X-tengelyt, hogy merőleges legyen a falra. Kapcsolja be a lézert. Használja az automatikus módot, és várja meg, amíg a műszer elvégzi az önbeállást. A vevővel jelölje meg a sugár helyét (). 80 x 0m (00ft) Forgassa el a lézert 80 -kal, várja meg az önbeállást, és jelölje meg az első tengely másik végét is a falon (). 90 y 0m (00ft) A lézer 90 -os elforgatásával állítsa úgy az Y-tengelyt, hogy az merőleges legyen a falra. Várja meg az önbeállást, és jelölje meg a sugár helyét a falon (). 80 y 0m (00ft) Forgassa el a lézert 80 -kal, várja meg az önbeállást, és jelölje meg a sugár helyét (). A lézer az előírt pontossági határon belül van, ha a négy jel ± mm távolságnál nincs messzebb egymástól a középponthoz viszonyítva. Függőleges pontosság 0m (0ft) Helyezze a lézert lefektetve egy sima, vízszintes felületre, kb. 0 méterre egy faltól. Akasszon egy függőónt a falra. Kapcsolja be a lézert. Használja az automatikus módot, és várja meg, amíg a műszer elvégzi az önbeállást. Igazítsa a függőleges sugarat a függőónhoz. A jobb láthatóság érdekében használja a pásztázást. Ha a sugár nem függőleges, be kell állítani a műszert. i Ha a lézer a tűrési tartományon kívül van, forduljon a helyi forgalmazóhoz. 6 Makita SKR00

17 Műszaki adatok Forgó lézer Hatótávolság (forgó sugár) Hatótávolság (függőleges sugár) Önbeállási pontosság* 00 m (átmérő), vevővel max. 0 m ± mm 0 méteren Távirányító Hatótávolság Elem Hőmérsékleti határok: - Tárolás max. 0 m x AA,, V*** 0 70 C Önbeállási tartomány ±6 Forgási sebességek 0, 00, 0, 600 fordulat/perc Pásztázás igen, szögben Lézertípus 6 nm (vörös), < mw Lézerosztály Méretek (M x Sz x H) 6 x x 97 mm Súly (elemmel) Elem Elem élettartama ** Hőmérsékleti határok: - Tárolás - Üzemelés,6 kg x, V LR0 (D)*** 60 óra** 0 70 C 0 0 C Védettségi osztály IP (por és fröccsenő víz ellen védett) Állványmenet /8"- - Üzemelés Vevő Érzékenység (állítható) Elem Hőmérsékleti határok: - Tárolás - Üzemelés Védettségi osztály 0 0 C ± mm / ± mm x 6LR6, 9V*** 0 70 C 0 0 C IP6 (porzáró és vízsugár ellen védett) * A pontosság C-on érvényes. ** Az elem élettartama környezeti tényezők függvénye. *** Szivárgásbiztos alkáli elemek használata ajánlott. Makita SKR00 7

18 Szállítás Szállítás a munkaterületen Amikor a műszert a munkaterületen szállítja, mindig a következőképpen járjon el: a terméket az eredeti szállítódobozában szállítja, vagy az állvány lábait a vállára akasztja, a rajta lévő műszer pedig felfelé áll. Szállítás közúti járművel Soha ne szállítsa a műszert rögzítés nélkül közúti járműben, mert ütés vagy rázkódás hatásának lehet kitéve. Mindig az eredeti szállítódobozban szállítsa, és rögzítse azt. Szállítás nagyobb távolságra Amikor a terméket vasúton, repülőn vagy hajón szállítja, mindig a teljes eredeti csomagolást használja, a szállítódobozt és a kartoncsomagolást vagy ennek megfelelőt, hogy megóvja a terméket az ütés és vibráció hatásától. Telepek szállítása Az akkumulátorok szállítása előtt a termékért felelős személynek biztosítania kell, hogy betartsák a vonatkozó országos és nemzetközi szabályokat és előírásokat. A szállítás előtt lépjen kapcsolatba az illetékes közlekedési vagy szállítási vállalattal. Tárolás Termék Ügyeljen arra, hogy a termék a megadott hőmérsékleti határértékek között legyen tárolva, különösen nyáron, járműben. A hőmérsékleti határértékekkel kapcsolatban további információk a Műszaki adatok részben olvashatók. Alkáli elemek Ha a műszert hosszabb ideig nem használják, akkor a szivárgás megelőzése érdekében a termékből ki kell venni az elemeket. Tisztítás és szárítás Termék és kiegészítők Fújja le a port az optikai részekről. Soha ne érintse az üveget az ujjával. A tisztításhoz csak száraz, puha, szöszmentes törlőrongyot használjon. Ne használjon más tisztítószert, mert az megtámadhatja a műanyag részeket. Nedvesség eltávolítása Szárítsa meg a terméket, a szállítódobozt, a beillesztett műanyag habot és a kiegészítőket 0 C-nál nem magasabb hőmérsékleten, és tisztítsa meg őket. Ne csomagolja vissza, amíg minden meg nem száradt tökéletesen. 8 Makita SKR00

19 Biztonsági előírások A készülékért felelős személynek biztosítani kell, hogy az összes felhasználó megértse és betartsa ezeket az utasításokat. Felelősségvállalás Az eredeti berendezés gyártójának felelőssége: Makita Corporation Anjo, Aichi 6-80 Japan Internet: A fenti cég a felelős az általa gyártott terméknek a Használati útmutatóval együtt történő biztonságos szállításáért, de nem felelős a külső gyártók által előállított kiegészítőkért. A műszer felügyeletével megbízott személy felelőssége: A termék biztonsági előírásainak és használati utasításának megértése. A helyi baleset-megelőzési szabályok tökéletes ismerete. Mindig ügyelni kell arra, hogy a készülékhez illetéktelen személyek ne férhessenek hozzá. Megengedett használat A műszer vízszintes lézersíkot vetít, amely felhasználható különféle kitűzési munkáknál. Az egység felállítható a saját talplemezére, fali tartóra vagy háromlábú állványra. A lézersugár lézerdetektorral is érzékelhető. A termék beltéri használatra készült. Használati körülmények Lásd a Műszaki adatok című részt. i A készülék emberi tartózkodásra alkalmas környezetben való használatra készült. Robbanásveszélyes vagy agresszív környezetben nem használható. Tiltott használat Útmutató ismerete nélküli használat. A megengedett határértékeken kívüli használat. A biztonsági rendszerek letiltása. A figyelmeztető feliratok eltávolítása. A műszer megbontása szerszámokkal, például csavarhúzóval, hacsak egyes funkcióknál ezt kifejezetten meg nem engedik. A műszer módosítása vagy átalakítása. Jogtalan eltulajdonítást követő használat. Használat látható sérülés vagy hiba felismerése után. Más gyártóktól származó kiegészítők használata előzetes írásos engedély nélkül. Elégtelen biztonsági óvintézkedések a munkaterületen, például közutakon vagy azok közelében. Harmadik felek szándékos elvakítása. Gépek, mozgó objektumok és hasonlók irányítása kiegészítő irányítási és biztonsági intézkedések megtétele nélkül. Makita SKR00 9

20 Biztonsági előírások Zajkibocsátás (lézervevő) FIGYELEM A hangjel A-súlyozott hangnyomásszintje > 80 db(a) egy méter távolságra. A lézervevőt ne tartsa közvetlenül a füléhez! Használat közbeni veszélyek FIGYELMEZTETÉS Figyelje, hogy nem tapasztal-e hibás mérési eredményeket a termék leesése, helytelen használata, módosítása, hosszú tárolása vagy szállítása után. Végezzen időnként ellenőrző méréseket. Különösen azt követően végezze el ezeket, ha a műszert nem az előírt módon használták, illetve a fontos mérések előtt, alatt és után. Lásd A pontosság ellenőrzése című részt. FIGYELMEZTETÉS Az elektromos áramütés kockázata miatt elektromos létesítmények, például erősáramú kábelek, villamos vasútvonalak közelében a mérőrudak és a szintezőlécek használata nagyon veszélyes. Óvintézkedések: Tartson biztonságos távolságot az elektromos létesítményektől. Amennyiben ilyen környezetben kell dolgoznia, először vegye fel a kapcsolatot az elektromos létesítményekért felelős biztonságtechnikai hatóságokkal, és kövesse az előírásaikat. FIGYELMEZTETÉS Kiegészítők (pl. rúd, léc) használata esetén megnő a villámcsapás veszélyének a kockázata. Óvintézkedések: Ne használja a terméket viharban. FIGYELMEZTETÉS A munkaterület nem kellő biztosítása veszélyes helyzeteket idézhet elő, például forgalomban, építési területen vagy ipari létesítményeknél. Óvintézkedések: Mindig ellenőrizze, hogy a munkaterület megfelelően biztosítva van-e. Mindig tartsa be a munkavédelmi előírásokat és a közlekedési szabályokat. FIGYELMEZTETÉS Amennyiben a termékhez tartozó kiegészítők nincsenek megfelelően rögzítve, mechanikai rázkódás (pl. széllökés vagy eldőlés) hatására a termék károsodhat vagy személyi sérülést okozhat. Óvintézkedések: A műszer beállításakor ügyeljen arra, hogy az összes kiegészítő megfelelően legyen felszerelve és rögzítve. Kerülni kell, hogy a termék mechanikai feszültségnek legyen kitéve. FIGYELMEZTETÉS A készülék olyan módosítása nyomán, amely nem lett előzetesen jóváhagyva írásban, a felhasználó jogosulatlanná válhat a készülék használatára. FIGYELEM Soha ne próbálkozzon önállóan a termék javításával. A termék sérülése esetén lépjen kapcsolatba a helyi forgalmazóval. Ártalmatlanítás FIGYELEM A lemerült elemeket tilos a háztartási hulladékkal együtt kidobni. Kímélje a környezetet, és vigye az elemeket a kijelölt gyűjtőhelyre. A terméket tilos a háztartási hulladékkal együtt kidobni. A készülék ártalmatlanítását az érvényes jogszabályoknak megfelelően kell végrehajtani. Tartsa be az országos és helyi előírásokat. A termékre vonatkozó kezelési és hulladékkezelési tájékoztatók letölthetők a honlapunkról. 0 Makita SKR00

21 Biztonsági előírások Elektromágneses összeférhetőség (EMC) Lézerosztály Címkék FIGYELMEZTETÉS A készülék megfelel az érvényben levő szabványok és törvények legszigorúbb előírásainak. Ennek ellenére nem lehet teljesen kizárni annak a lehetőségét, hogy megzavarja valamilyen másik készülék működését. Lézersugárzás Ne nézzen a lézersugárba!. lézerosztály acc. IEC 608-:007 Maximális sugárzási teljesítmény: <mw Kibocsátott hullámhossz: nm Nyalábdivergencia:, mrad A készülék látható lézersugarat bocsát ki: Ez a. lézerosztályú termék megfelel a következőknek: IEC608- : 007 Lézertermékek sugárvédelme. lézerosztályú termékek: Ne nézzen a lézersugárba, és ne irányítsa mások felé! A szem ösztönösen védekezik, és hunyorít. FIGYELMEZTETÉS Veszélyes lehet a lézersugárba optikai eszközzel (szemüveg, távcső) belenézni. FIGYELEM A lézersugárba nézés veszélyes lehet a szemre. A változtatás jogát fenntartjuk, a rajzok, leírások és a műszaki adatok előzetes értesítés nélkül módosulhatnak. Makita SKR00
