1 K - F L E X S Z I G E T E L É S R E N D S Z E R INDOOR UV / OUTDOOR RESISTANT ELSÕ OSZTÁLYÚ EGYEDÜLÁLLÓ SZIGETELÉS SISTEMA DI GESTIONE QUALITÀ UNI EN ISO 9001:2000 CERTIFICATO DA CERTIQUALITY L ISOLANTE K-FLEX

2 ÚJ ALUMÍNIUM SZIGETELÕ FÓLIA Egyetlen változat KÜLTÉRi és BELTÉRi használatra egy újabb lépés a szigetelés technológiában. K-FLEX rugalmas (elastomeric) szigetelõ Polipropilén + Alumínium fóila + UV védelem MI AZ AL CLAD RENDSZER? Ez egy széles körben elterjedt K-FLEX rugalmas szigetelõ rendszer és egy különleges polipropilén + alu fólia + UV. Köszönhetõen a kiváló fizikai tulajdonságának, a különleges fólia nagyfokú hosszanti és átlós stabilitással rendelkezik, továbbá kiváló rugalmasság, hajlékonyság és jó ellenálló képesség jellemzi. Hatékony széles hõmérséklet tartományban, és valóban stabil marad -40 C-tól +150 C-ig. Az AL CLAD RENDSZER egy széles termék és kellék skála átfógó ajánlata, mely megfelel az épületgépészek magas igényeinek. KÜLÖNBÖZÕ MAGOLDÁSOK: - K-FLEX rugalmas szigetelõ idomok AL CLAD öntapadó átfedéssel; - elõformált könyökök, T idomok; - elõformált dobozok alu bevonattal; - különleges tekercselt fólia és öntapadó szalag; - speciális kötõelemek és tartozékok. BELTÉRI ÉS KÜLTÉRI HASZNÁLATRA A speciális felületvédõ kezelés teszi, hogy az AL CLAD UV ellenálló és így egy alkalmas változat a kültéri használatra. Ennek a megoldásnak köszönhetõen az kiválóan használható minden körülmények között. ESZTÉTIKUS MEGJELENÉS - Sima és csillogó megjelenés. - Tartós. - Ellenálló. - Könnyen tisztítható. - Pormentes. Nem foltosodik és az ujjlenyomatok sem látszódnak. Törlõkendõvel tisztítható tisztítószer nélkül. FIGYELEM! Kérjük feltüntetni, ahol AL CLAD SYSTEM lett telepítve. Hazai referenciák. INDOOR UV / OUTDOOR RESISTANT 2

3 RUGALMAS POLIPROPILÉN KIVITEL ÖNKIOLTÓ ÉS KORRÓZIÓ MENTES Az AL CLAD önkioltó és ellenáll híg savaknak, lúgoknak, sóknak, olajoknak, üzemanyagoknak, alifás szénhidrogéneknek és az idõjárásnak. Áthatolhatatlan gázok, zsírok számára. Az anyaga korrózió álló és nem ereszti át a gõzt, párat. SOKOLDALÚ ÉS HAJLÉKONY Az átlapolt öntapadós kivitel meggyorsítja a szerelést. EGYSZERÛ ÉS GYORS HASZNÁLAT ALACSONY KÖLTSÉGEK A csökkentett munkaidõvel, az AL CLAD igazán csökkenti a szigetelési költségét. KÖLTSÉG-HATÉKONY GAZDÁLKODÁS - Minimális fenntartás szükséges. - A rendszer úgy lett kialakítva, hogy szükség esetén könnyen és gyorsan cserélhetõ. - Nincs szükség külön bádogos alvállalkozóra. ELSÕ OSZTÁLYÚ elsõ osztályú hitelesített/jóváhagyott anyagokból készül, ennek következtében a hatályos szabályozások alapján a elsõ osztályú hitelesítést kapott, mint nem gyúlékony szigetelõ. INDOOR / OUTDOOR UV RESISTANT magasabb teljesítményû ragasztóanyagot használ a szabványos típusokhoz képest mind a beltéri és a kültéri használatban, ellen áll a magas páratartalomnak és a magas hõmérsékletnek. 3

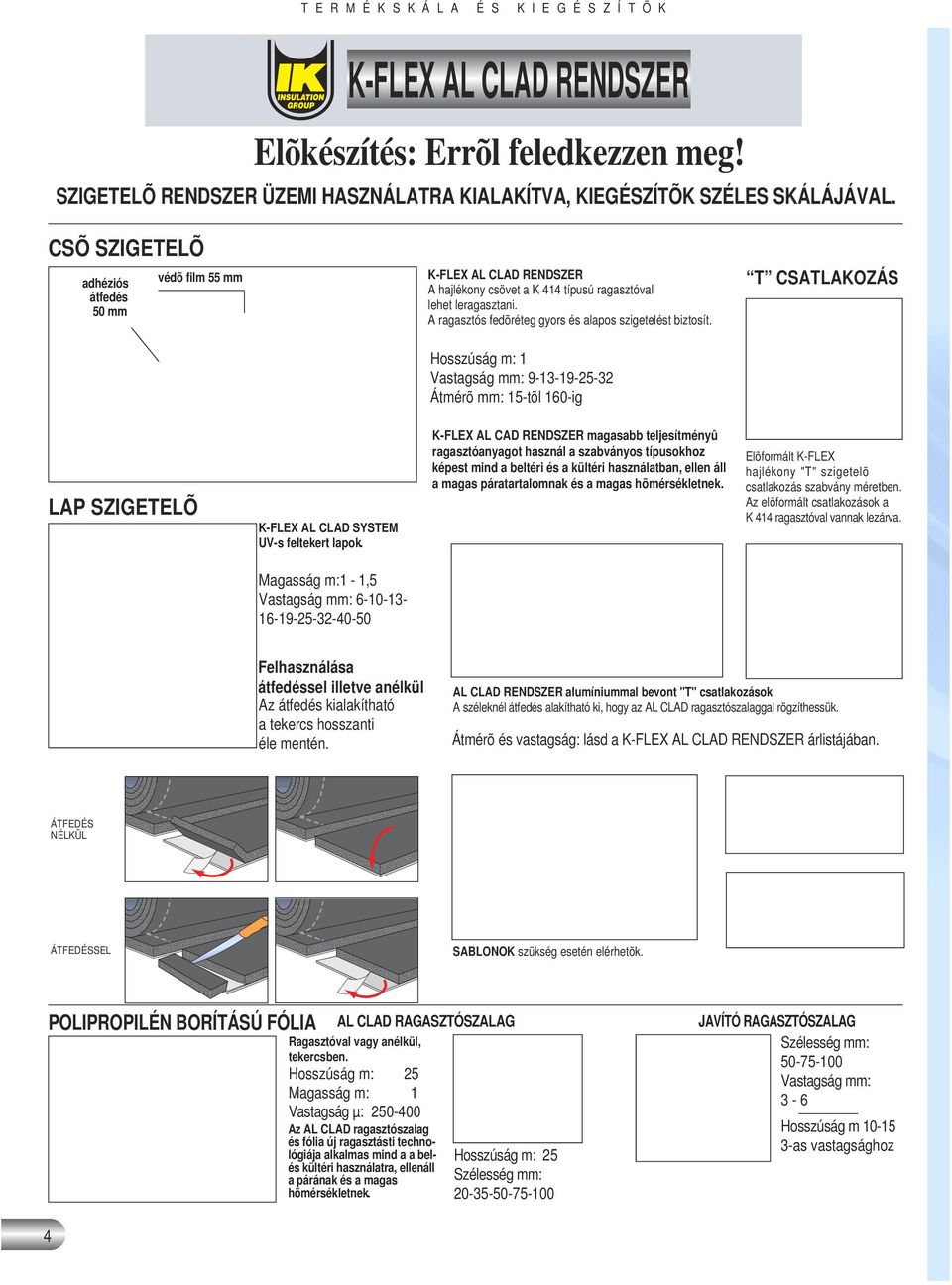

4 T E R M É K S K Á L A É S K I E G É S Z Í T Õ K Elõkészítés: Errõl feledkezzen meg! SZIGETELÕ RENDSZER ÜZEMI HASZNÁLATRA KIALAKÍTVA, KIEGÉSZÍTÕK SZÉLES SKÁLÁJÁVAL. CSÕ SZIGETELÕ adhéziós átfedés 50 mm védõ film 55 mm A hajlékony csövet a K 414 típusú ragasztóval lehet leragasztani. A ragasztós fedõréteg gyors és alapos szigetelést biztosít. T CSATLAKOZÁS Hosszúság m: 1 Vastagság mm: Átmérõ mm: 15-tõl 160-ig LAP SZIGETELÕ K-FLEX AL CLAD SYSTEM UV-s feltekert lapok. K-FLEX AL CAD RENDSZER magasabb teljesítményû ragasztóanyagot használ a szabványos típusokhoz képest mind a beltéri és a kültéri használatban, ellen áll a magas páratartalomnak és a magas hõmérsékletnek. Elõformált K-FLEX hajlékony "T" szigetelõ csatlakozás szabvány méretben. Az elõformált csatlakozások a K 414 ragasztóval vannak lezárva. Magasság m:1-1,5 Vastagság mm: Felhasználása átfedéssel illetve anélkül Az átfedés kialakítható a tekercs hosszanti éle mentén. AL CLAD RENDSZER alumíniummal bevont "T" csatlakozások A széleknél átfedés alakítható ki, hogy az AL CLAD ragasztószalaggal rögzíthessük. Átmérõ és vastagság: lásd a árlistájában. ÁTFEDÉS NÉLKÜL ÁTFEDÉSSEL SABLONOK szükség esetén elérhetõk. POLIPROPILÉN BORÍTÁSÚ FÓLIA AL CLAD RAGASZTÓSZALAG Ragasztóval vagy anélkül, tekercsben. Hosszúság m: 25 Magasság m: 1 Vastagság µ: Az AL CLAD ragasztószalag és fólia új ragasztásti technológiája alkalmas mind a a bel- Hosszúság m: 25 és kültéri használatra, ellenáll a párának és a magas Szélesség mm: hõmérsékletnek JAVÍTÓ RAGASZTÓSZALAG Szélesség mm: Vastagság mm: 3-6 Hosszúság m as vastagsághoz 4

5 KOMPLETT RENDSZER AZ ÖSSZES TELEPÍTÉSI IGÉNYHEZ Az anyagok összetétele és a fizikai tulajdonságok gondoskodnak a funkcionális és a sokoldalú megoldásokról minden esethez, megkönnyítve a telepítést KÖNYÖKÖK, HAJLATOK Elõformált ALUBORÍTÁSÚ fólia idomok Formált alubevonatú PVC könyökök Variációk: több szegmensbõl vagy egy részbõl. Elõformált K-FLEX hajlékony szigetelõ könyökök Az elõformázott könyökök K 414 típusú ragasztóval vannak tömítve. Átmérõ és vastagság: lásd a K-FLEX AL CLAD rendszer árlistáját. K-FLEX AL CLAD SYSTEM BILINCS BETÉT SZIGETELÉS A rendszer kiterjed a bilincs betétekre is. Vastagság mm: Átmérõ mm: 18-tól 160-ig K-FLEX AL CLAD rendszer aluborítású PU+PS DN 300 dobozok Két részes kivitel, melyeket szorító szalagok fognak össze; ALUMÍNIUMOZOTT PVC-bõl készült.. Szelepekhez, karimákhoz, zárakhoz. Méretek: lásd a K-FLEX AL CLAD rendszer árlistáját. 90 -os kés az AL CLAD lapok vágásához Speciális szerszám beállítható pengékkel, melyekkel 90 fokos vágásokat végezhetünk az lap teljes vastagságában, hogy megvédjük a lap adottságainak elõnyeit. Az eszköz lehetõvé teszi a hajlítást egy mozdulattal a csatorna négy oldalán. RÖGZÍTÕ ESZKÖZÖK FÛZÕGÉP ALUBORÍTÁSÚ FÓLIÁKHOZ Szerszám az aluborítású fóliák és hajlatok széleinek összekapcsolására. Kiegészítõk PVC és alumínium fóliák rögzítéséhez. KAPCSOK A kapcsok belül nyitottak, hogy a fólia két átfedõ rétegét összeszorítsák. Ez a záró rendszer megakadályozza a már összekötött részek szétnyílását. 5

6 K É N Y E L M E S É S H A S Z N O S M E G O L D Á S O K V É G F E L H A S Z N Á L Ó K N A K Ahol nem szükséges a szigetelés külön burkolása ELÕGYÁRTOTT. KÉSZRE SZERELÉS EGYETLEN BEAVATKOZÁSSAL. 2 cm öntapadós átfedés ALUCOVER HASZNÁLHATUNK A MÁR LESZIGETELT CSÕRENDSZERÜNKÖN, KOMBINÁLVA AZ ELÕFORMÁLT IDOMOKKAL ÉS CSATLAKOZÓKKAL. A B Könnyen felszerelhetõ A felhasználás roppant egyszerû és gyors: - borítsa be a szigetelõ csövet a csõvezeték szakaszon; - ragassza le a záró éleket a K-FLEX ragasztóval; - zárja a munkadarabot a megfelelõragasztós átfedéssel (A) és tömítéssel; illessze az AL CLAD ragasztószalaggal és vágja megfelelõ szélességûre (B). Két, egymással határos csõ összekapcsolása nagyon egyszerû: -ragassza be a szomszédos csõvégeket a K-FLEX ragasztóval (C); -tömítse a találkozási pontokat az AL CLAD szigetelõ szalaggal (D). D C Vágás, borítás, rögzítés gyorsan és precízen Az aluborítású fóliával befedhetjük a már felszerelt szigetelést. Rugalmassága minden mérethez alkalmassá teszi. Használata könnyû, egyszerû szerszámokkal lehet vágni és alakítani, kapoccsal vagy AL CLAD ragasztószalaggal rögzíthetõ. Csõ kivitel - A szigetelõ csõ kerületének megfelelõen vágjuk le a fóliát, hagyjunk pár cm-t az átfedésnek. - Tekerjük a szigetelés köré a fóliát, fedjük át a széleket. A szigetelõ csövének hosszanti összeillesztése az öntapadós átfedés lezárásával történik.. Egy munkafázissal szigetel és burkol. - A biztos zárást a megfelelõ szélességû AL CLAD ragasztószalag biztosítja. K-FLEX CLAD RENDSZER csöveit késsel könnyû és gyorsan vághatóak. - Tömítsük a csatlakozásokat a megfelelõ szélességû szigetelõ szalaggal. 6

7 ÚJ SZERELÉSI MEGOLDÁS Ez a rendkívül rugalmas alumínium kivitel lehetõvé teszi olyan új felhasználási területek fejlesztését, melyek értékes elõnyökkel bírnak. Csövek csatlakoztatása integrált kivitelekkel és elõformált idomokkal - Ragasszuk a szigetelési csatlakozásokat a K-FLEX ragasztóval. - Erõsítsük az elõformált elemet szigetelt részhez. - Rögzítsük az idom hornyát, zárjuk az AL CLAD ragasztó szalaggal. - Rögzítsük a csövek közti csatlakozási pontokat az AL CLAD ragasztó szalaggal. : a munka gyorsan elvégezhetõ a kiegészítõk széles skáláját kínálja. Az új ragasztó ellenáll a párának és a magas hõmérsékletnek. Fontos fejlesztés, mely lehetõvé teszi az ipari felszerelést kül- és beltéren, egyéb megoldások felhasználása nélkül. A -rel és/vagy az ALUBORÍTÁSÚ fóliával lehetõvé teszi bármilyen alak megformálását, az egyszerûtõl a bonyolultig, így a befedhetõk az elágazások, szelepek, zárak, peremek, tartályok, stb. 7

8 A L K A L M A Z Á S A feladat végrehajtva: Légkondicionálás és egészségügyi rendszer INDOOR UV / OUTDOOR RESISTANT EXHIBITION CENTER, MILÁNÓ 8 Keringetõ rendszerek ellátása Ø 630 to 1500 mm AL CLAD RENDSZER hajlékony K-FLEX lappal

9 SZÁMOS REFERENCIA CSATORNÁK ÉS CSÖVEK AL CLAD RENDSZER hajlékony K-FLEX lappal CSÖVEK AL CLAD RENDSZER hajlékony K-FLEX lappal 9

10 TARTÁLYOK AL CLAD RENDSZER hajlékony K-FLEX lappal PIRELLI KÖZPONT, MILÁNÓ

11 CSATORNÁK ÉS CSÖVEK AL CLAD RENDSZER hajlékony K-FLEX lappal BEVÁSÁRLÓ KÖZPONT "IPERCOOP SARCA", MILÁNÓ

12 M I N Õ S É G I Ü G Y F É L S Z O L G Á L A T Ésszerû és ügyes kiszerelés CSOMAGOLÁSUNK A MODERN LOGISZTIKA KÖVETELMÉNYEIHEZ IGAZODNAK A termékeit kartonpapír dobozokba csomagoljuk, így nem sérülnek a szállítás alatt, megkönnyítik a forgalmazást.. Raklapos szállítás a szállítási idõ és költségek csökkentésére. Sokoldalú karton dobozok a -hez. Ezek a dobozok értékesítési standként is használhatók. A szállítás megoldható szabványos és testre szabott raklapokkal, mindegyik raklapon vegyes rakománnyal, kérésre. A raklapos áru szállítási ideje Európa-szerte 72 órán belül történik. A rugalmas gyártási feltételeknek, a nagy áruraktárnak és raktárkészletnek köszönhetõen a L'ISOLANTE K-FLEX gyors a kiszolgálást biztosít. További információért, mûszaki támogatásért lépjen kapcsolatba az ügyfélszolgálatunkkal. AL CLAD SYSTEM 07/04 - Hun. L'ISOLANTE K-FLEX Via Don Locatelli, Roncello (MI) Italy - tel.: fax: international@isolante.com / italysales@isolante.com
