1 Egy kényelmes élethez 2005 Samsung DVM moduláris rendszerklímák

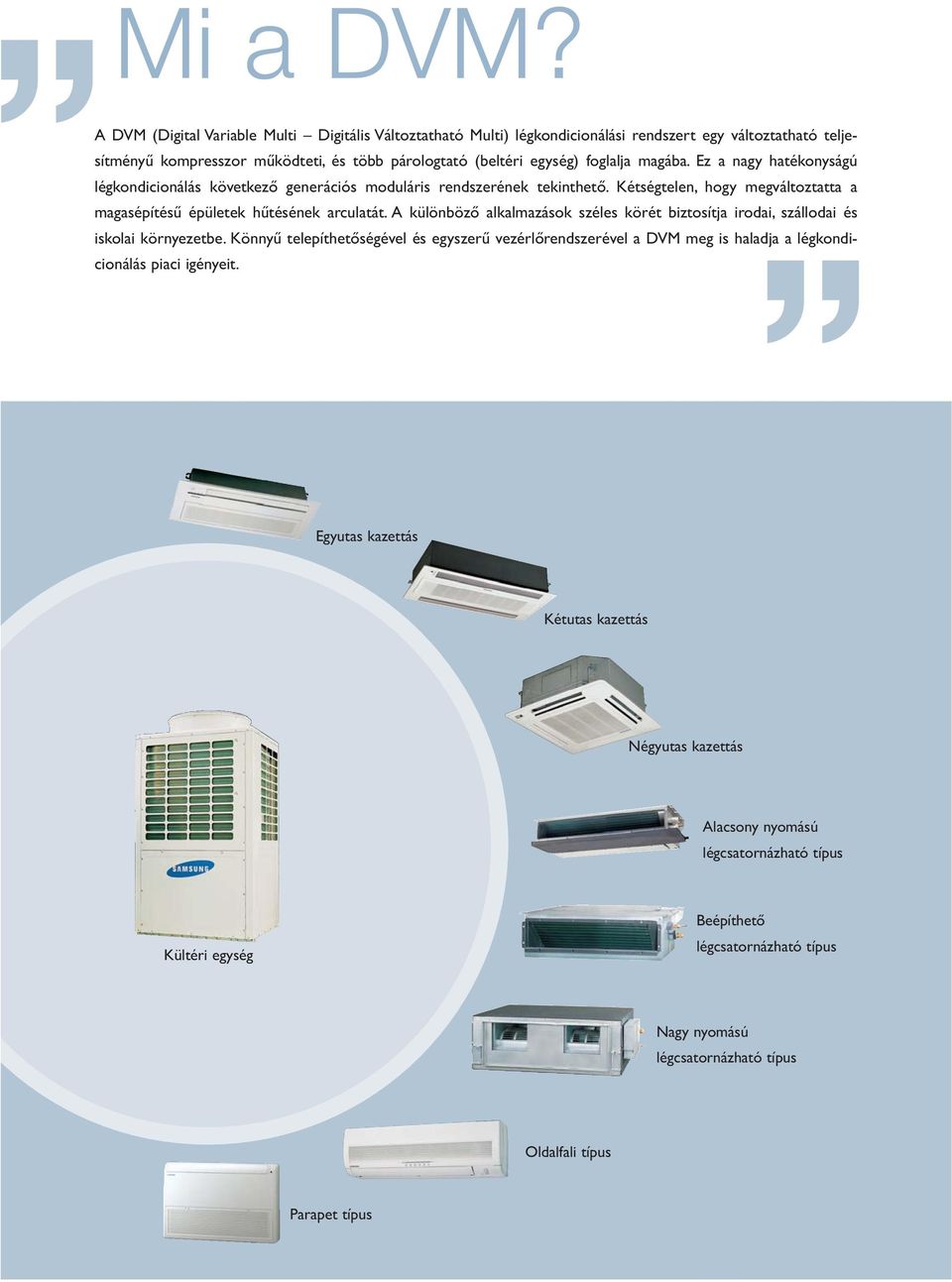

2 Mi a DVM? A DVM (Digital Variable Multi Digitális Változtatható Multi) légkondicionálási rendszert egy változtatható teljesítményű kompresszor működteti, és több párologtató (beltéri egység) foglalja magába. Ez a nagy hatékonyságú légkondicionálás következő generációs moduláris rendszerének tekinthető. Kétségtelen, hogy megváltoztatta a magasépítésű épületek hűtésének arculatát. A különböző alkalmazások széles körét biztosítja irodai, szállodai és iskolai környezetbe. Könnyű telepíthetőségével és egyszerű vezérlőrendszerével a DVM meg is haladja a légkondicionálás piaci igényeit. Egyutas kazettás Kétutas kazettás Négyutas kazettás Alacsony nyomású légcsatornázható típus Kültéri egység Beépíthető légcsatornázható típus Nagy nyomású légcsatornázható típus Oldalfali típus Parapet típus

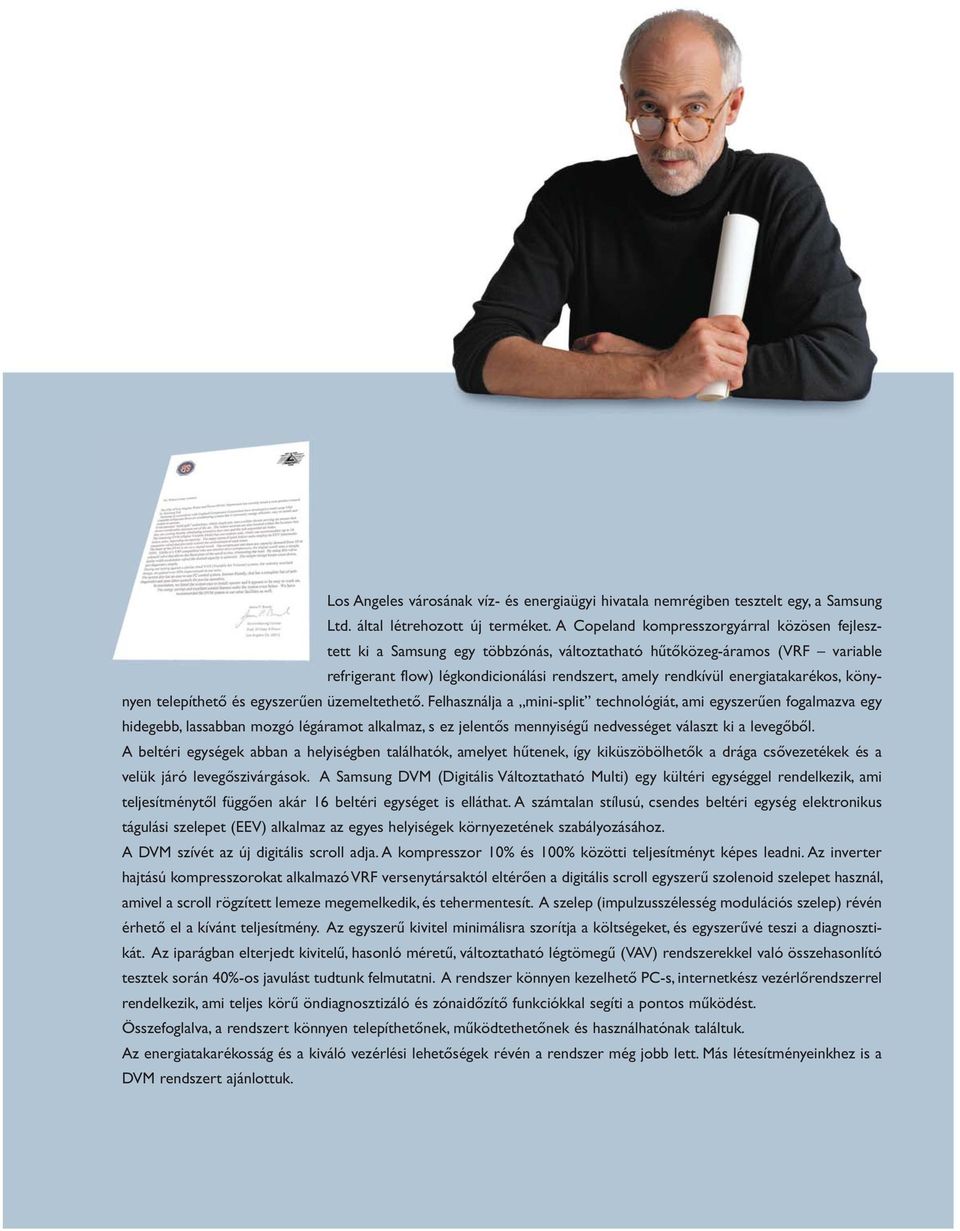

3 Los Angeles városának víz- és energiaügyi hivatala nemrégiben tesztelt egy, a Samsung Ltd. által létrehozott új terméket. A Copeland kompresszorgyárral közösen fejlesztett ki a Samsung egy többzónás, változtatható hűtőközeg-áramos (VRF variable refrigerant flow) légkondicionálási rendszert, amely rendkívül energiatakarékos, könynyen telepíthető és egyszerűen üzemeltethető. Felhasználja a mini-split technológiát, ami egyszerűen fogalmazva egy hidegebb, lassabban mozgó légáramot alkalmaz, s ez jelentős mennyiségű nedvességet választ ki a levegőből. A beltéri egységek abban a helyiségben találhatók, amelyet hűtenek, így kiküszöbölhetők a drága csővezetékek és a velük járó levegőszivárgások. A Samsung DVM (Digitális Változtatható Multi) egy kültéri egységgel rendelkezik, ami teljesítménytől függően akár 16 beltéri egységet is elláthat. A számtalan stílusú, csendes beltéri egység elektronikus tágulási szelepet (EEV) alkalmaz az egyes helyiségek környezetének szabályozásához. A DVM szívét az új digitális scroll adja. A kompresszor 10% és 100% közötti teljesítményt képes leadni. Az inverter hajtású kompresszorokat alkalmazó VRF versenytársaktól eltérően a digitális scroll egyszerű szolenoid szelepet használ, amivel a scroll rögzített lemeze megemelkedik, és tehermentesít. A szelep (impulzusszélesség modulációs szelep) révén érhető el a kívánt teljesítmény. Az egyszerű kivitel minimálisra szorítja a költségeket, és egyszerűvé teszi a diagnosztikát. Az iparágban elterjedt kivitelű, hasonló méretű, változtatható légtömegű (VAV) rendszerekkel való összehasonlító tesztek során 40%-os javulást tudtunk felmutatni. A rendszer könnyen kezelhető PC-s, internetkész vezérlőrendszerrel rendelkezik, ami teljes körű öndiagnosztizáló és zónaidőzítő funkciókkal segíti a pontos működést. Összefoglalva, a rendszert könnyen telepíthetőnek, működtethetőnek és használhatónak találtuk. Az energiatakarékosság és a kiváló vezérlési lehetőségek révén a rendszer még jobb lett. Más létesítményeinkhez is a DVM rendszert ajánlottuk.

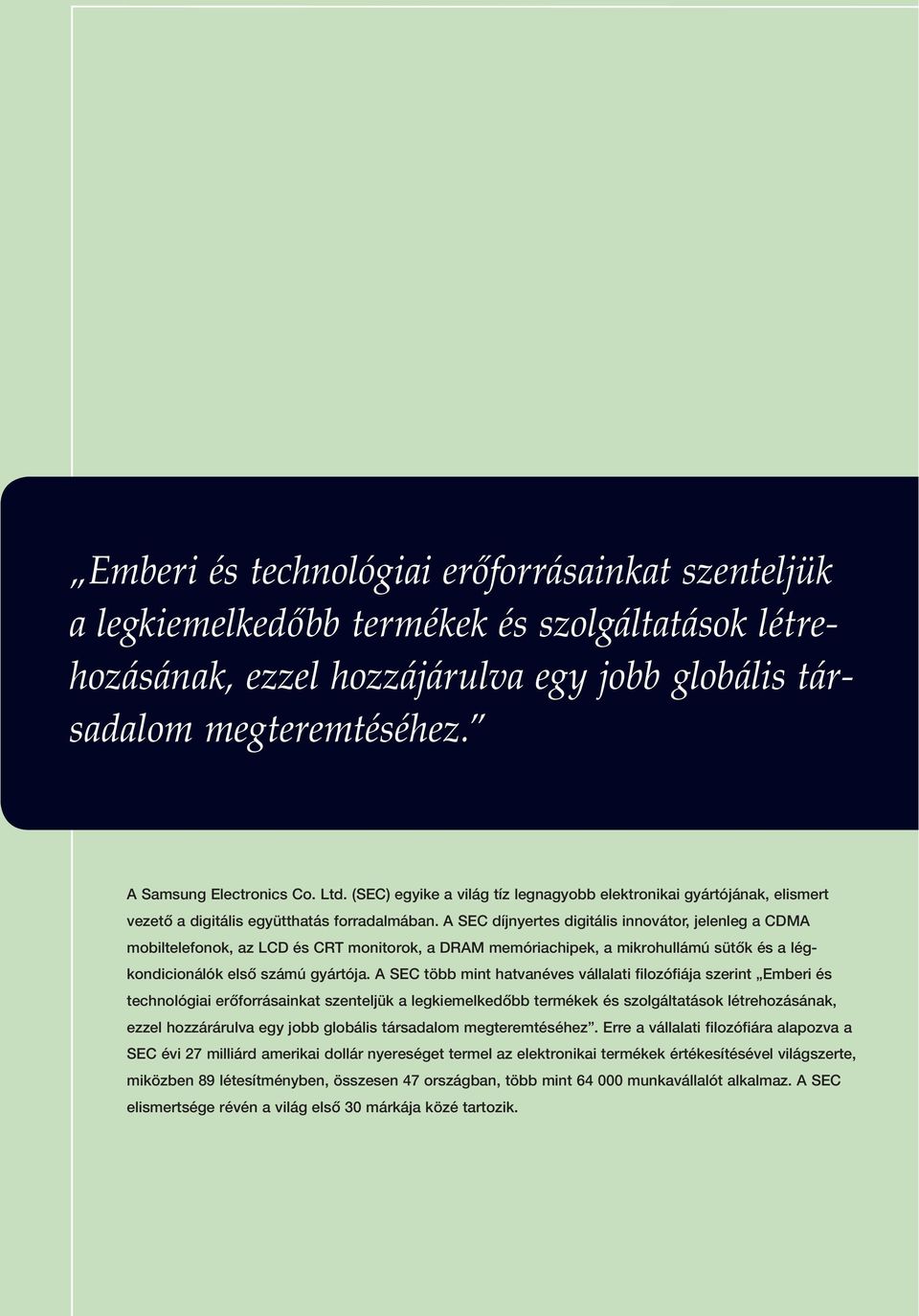

4 Emberi és technológiai erőforrásainkat szenteljük a legkiemelkedőbb termékek és szolgáltatások létrehozásának, ezzel hozzájárulva egy jobb globális társadalom megteremtéséhez. A Samsung Electronics Co. Ltd. (SEC) egyike a világ tíz legnagyobb elektronikai gyártójának, elismert vezető a digitális együtthatás forradalmában. A SEC díjnyertes digitális innovátor, jelenleg a CDMA mobiltelefonok, az LCD és CRT monitorok, a DRAM memóriachipek, a mikrohullámú sütők és a légkondicionálók első számú gyártója. A SEC több mint hatvanéves vállalati filozófiája szerint Emberi és technológiai erőforrásainkat szenteljük a legkiemelkedőbb termékek és szolgáltatások létrehozásának, ezzel hozzárárulva egy jobb globális társadalom megteremtéséhez. Erre a vállalati filozófiára alapozva a SEC évi 27 milliárd amerikai dollár nyereséget termel az elektronikai termékek értékesítésével világszerte, miközben 89 létesítményben, összesen 47 országban, több mint munkavállalót alkalmaz. A SEC elismertsége révén a világ első 30 márkája közé tartozik.

5 Együttlét a szeretet, a munka és a játék élményét egyesíti a legjobb technológiával Kapcsolat az otthonunk, az iroda és a bank között egyetlen bizalmas kapcsolati kör Kommunikáció a lélek és a szellem egyesülése a kreatív önkifejezés örömével

6 Üdvözöljük a Samsungnál! A világ leggyorsabban növekvő A Samsung piacvezető termékei 2005-ben A gyorsan növekvő Samsung márka Megállíthatatlan. Ez a szó írja le a leginkább a Samsung márkaértékének szárnyalását. A Samsung Electronics márkapresztízse még tovább emelkedett 2005-re. Az Interbrand éves felmérésében a 21. helyet foglalta el az első 100 világmárka sorában, így a Samsung ismét felülmúlta önmagát az előző évi 25. helyezést követően.

7 HI-TECH márkája R&D* befektetések Befektetés $ 1,82 millárd R&D központok 14 Alkalmazottak kutató *Kutatás-fejlesztés London Moszkva Suwon Giheung(3) Yokohama(2) Izrael Peking Bangalore San Jose Dallas Austin

8 Együtt a természettel,

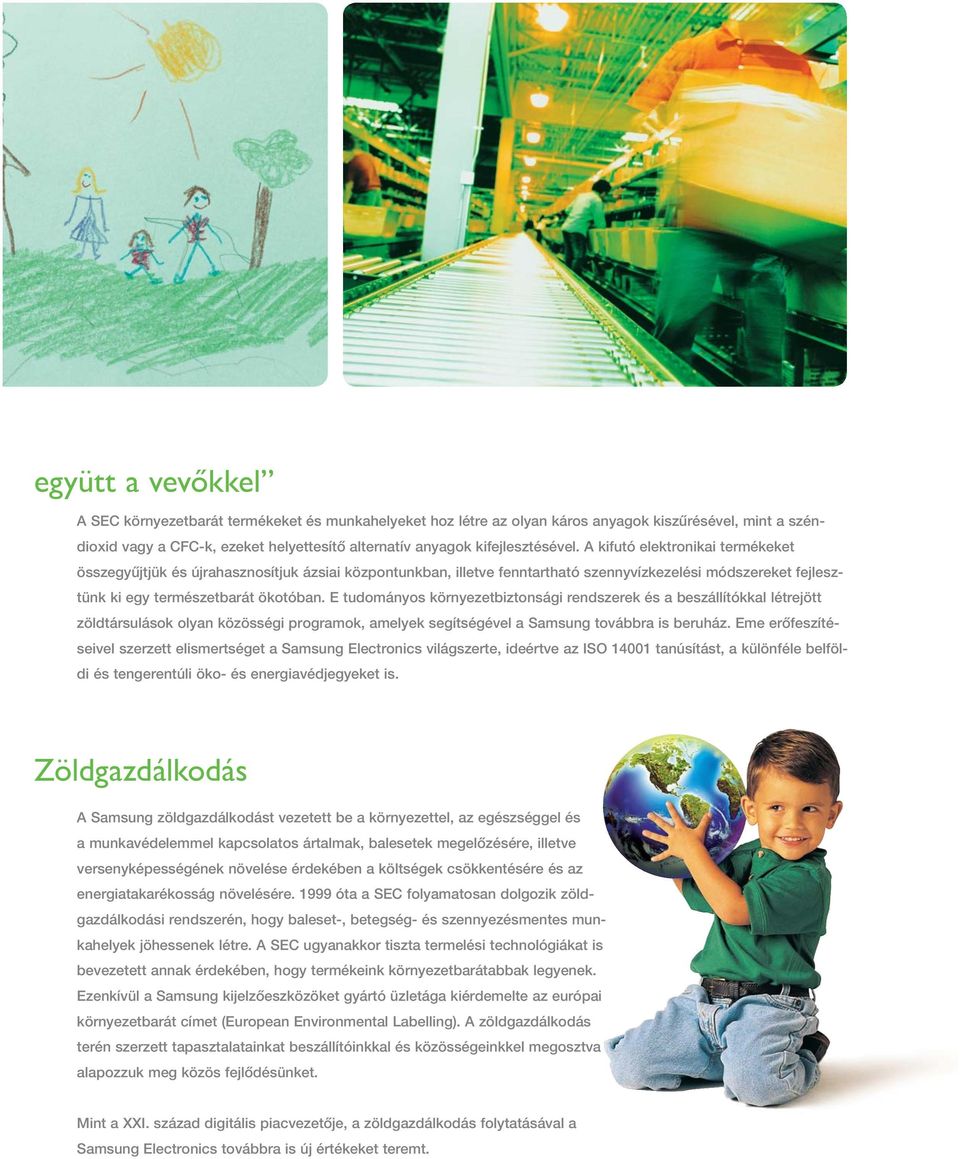

9 együtt a vevőkkel A SEC környezetbarát termékeket és munkahelyeket hoz létre az olyan káros anyagok kiszűrésével, mint a széndioxid vagy a CFC-k, ezeket helyettesítő alternatív anyagok kifejlesztésével. A kifutó elektronikai termékeket összegyűjtjük és újrahasznosítjuk ázsiai központunkban, illetve fenntartható szennyvízkezelési módszereket fejlesztünk ki egy természetbarát ökotóban. E tudományos környezetbiztonsági rendszerek és a beszállítókkal létrejött zöldtársulások olyan közösségi programok, amelyek segítségével a Samsung továbbra is beruház. Eme erőfeszítéseivel szerzett elismertséget a Samsung Electronics világszerte, ideértve az ISO tanúsítást, a különféle belföldi és tengerentúli öko- és energiavédjegyeket is. Zöldgazdálkodás A Samsung zöldgazdálkodást vezetett be a környezettel, az egészséggel és a munkavédelemmel kapcsolatos ártalmak, balesetek megelőzésére, illetve versenyképességének növelése érdekében a költségek csökkentésére és az energiatakarékosság növelésére óta a SEC folyamatosan dolgozik zöldgazdálkodási rendszerén, hogy baleset-, betegség- és szennyezésmentes munkahelyek jöhessenek létre. A SEC ugyanakkor tiszta termelési technológiákat is bevezetett annak érdekében, hogy termékeink környezetbarátabbak legyenek. Ezenkívül a Samsung kijelzőeszközöket gyártó üzletága kiérdemelte az európai környezetbarát címet (European Environmental Labelling). A zöldgazdálkodás terén szerzett tapasztalatainkat beszállítóinkkal és közösségeinkkel megosztva alapozzuk meg közös fejlődésünket. Mint a XXI. század digitális piacvezetője, a zöldgazdálkodás folytatásával a Samsung Electronics továbbra is új értékeket teremt.

10 Teljes Samsung klímaválaszték Beépíthető rendszerklímák Egyutas kazettás Kétutas kazettás Négyutas kazettás Alacsony nyomású légcsatornázható Nagy nyomású légcsatornázható Inverteres variálható multi Parapet Oldalfali Egyutas kazettás Alacsony nyomású légcsatornázható

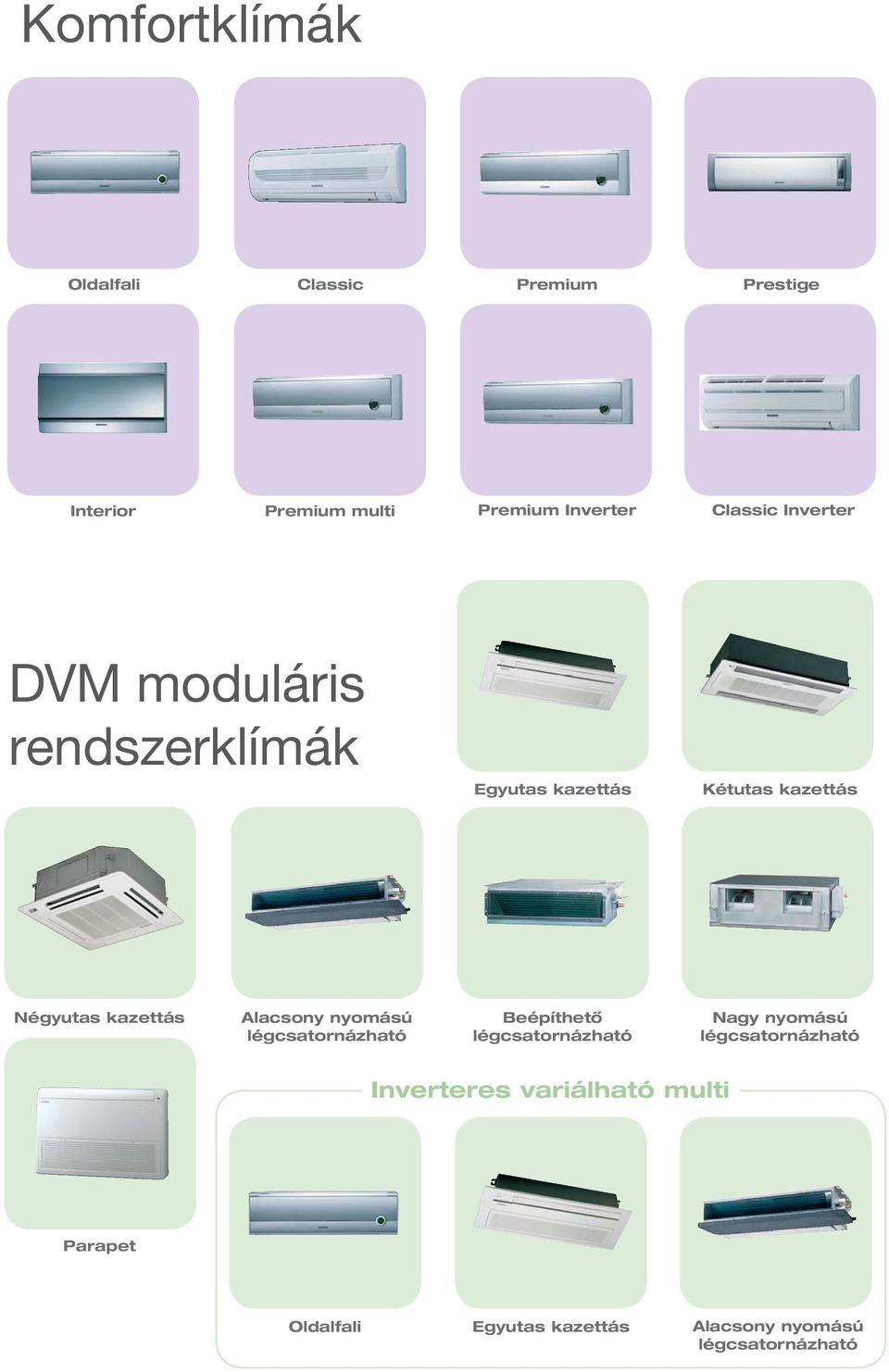

11 Komfortklímák Oldalfali Classic Premium Prestige Interior Premium multi Premium Inverter Classic Inverter DVM moduláris rendszerklímák Egyutas kazettás Kétutas kazettás Négyutas kazettás Alacsony nyomású légcsatornázható Beépíthetô légcsatornázható Nagy nyomású légcsatornázható Inverteres variálható multi Parapet Oldalfali Egyutas kazettás Alacsony nyomású légcsatornázható

12 A DVM mindenkié! Felhasználó Különféle beltéri egységeket választhat, azokat szabadon ötvözheti igényei és a Samsung különböző beltéri egységei szerint, stílusos kivitelük pedig elegáns légkört teremt. Parapet beltéri egységet (pl. kazettás vagy légcsatornázható típust) telepítve gazdaságosabban használhatja ki a belső teret. Mi több, a világ első PWM (Impulzusszélesség Modulációs) kompresszora rendkívüli mértékben csökkenti az üzemeltetési költségeket. Tervező A különféle tereknek és hosszú csöveknek köszönhetően a legalkalmasabb hűtési/fűtési rendszert tervezheti meg. (Akár 100 méter is lehet a 10 HP kültéri egység esetében). Ezáltal a légkondicionálási rendszert szinte bárhová telepítheti.

13 Épülettulajdonos A légkondicionálási rendszerhez nincs szükség nagy térre és karbantartóra sem. Emellett könnyen működtethető a központi vagy az egyedi vezérlésű középületekben, például szállodákban, irodákban és iskolákban. Kivitelező Könnyen telepíthető légkondicionálási rendszerünkkel rövid idő alatt elvégezheti a kivitelezést. Alacsony mennyezetre szerelhető egyutas kazettás, illetve négyutas kazettás típusaink telepítésével csökkentheti az emeletmagasságot. Sőt a kivitelezés során hatékonyan tudja irányítani az építési folyamatot is.

14 Egyszerűen... Egy kényelmes élethez Legyen bárhol, a Samsung DVM légkondicionáló az ideális megoldás. Koncentráljon önmagára!

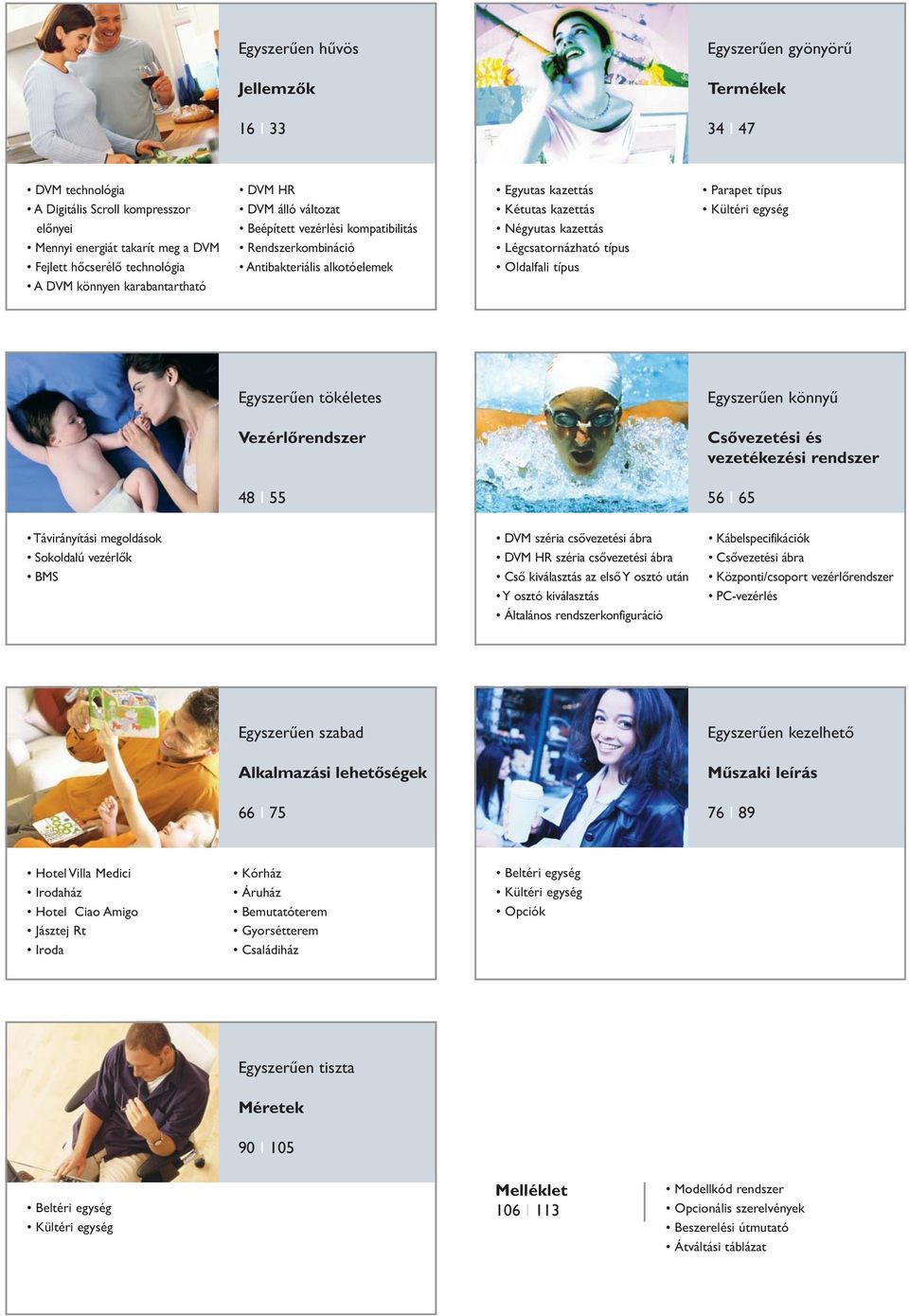

15 Egyszerűen hűvös Egyszerűen gyönyörű Jellemzők Termékek 16 I I 47 DVM technológia A Digitális Scroll kompresszor előnyei Mennyi energiát takarít meg a DVM Fejlett hőcserélő technológia A DVM könnyen karabantartható DVM HR DVM álló változat Beépített vezérlési kompatibilitás Rendszerkombináció Antibakteriális alkotóelemek Egyutas kazettás Kétutas kazettás Négyutas kazettás Légcsatornázható típus Oldalfali típus Parapet típus Kültéri egység Egyszerűen tökéletes Egyszerűen könnyű Vezérlőrendszer Csővezetési és vezetékezési rendszer 48 I I 65 Távirányítási megoldások Sokoldalú vezérlők BMS DVM széria csővezetési ábra DVM HR széria csővezetési ábra Cső kiválasztás az első Y osztó után Y osztó kiválasztás Általános rendszerkonfiguráció Kábelspecifikációk Csővezetési ábra Központi/csoport vezérlőrendszer PC-vezérlés Egyszerűen szabad Egyszerűen kezelhető Alkalmazási lehetőségek Műszaki leírás 66 I I 89 Hotel Villa Medici Irodaház Hotel Ciao Amigo Jásztej Rt Iroda Kórház Áruház Bemutatóterem Gyorsétterem Családiház Beltéri egység Kültéri egység Opciók Egyszerűen tiszta Méretek 90 I 105 Beltéri egység Kültéri egység Melléklet 106 I 113 Modellkód rendszer Opcionális szerelvények Beszerelési útmutató Átváltási táblázat

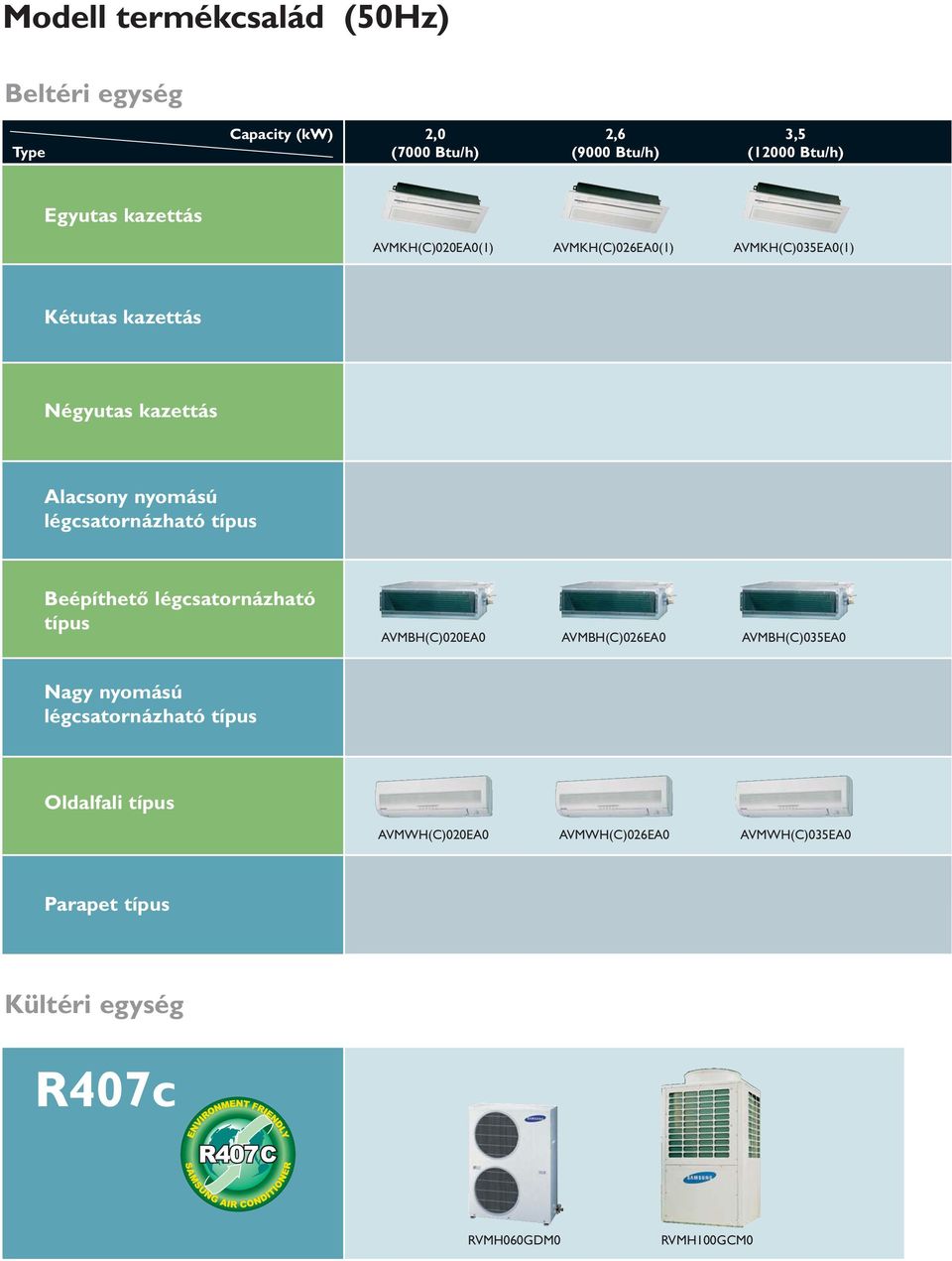

16 Modell termékcsalád (50Hz) Beltéri egység Type Capacity (kw) 2,0 (7000 Btu/h) 2,6 (9000 Btu/h) 3,5 (12000 Btu/h) Egyutas kazettás AVMKH(C)020EA0(1) AVMKH(C)026EA0(1) AVMKH(C)035EA0(1) Kétutas kazettás Négyutas kazettás Alacsony nyomású légcsatornázható típus Beépíthető légcsatornázható típus AVMBH(C)020EA0 AVMBH(C)026EA0 AVMBH(C)035EA0 Nagy nyomású légcsatornázható típus Oldalfali típus AVMWH(C)020EA0 AVMWH(C)026EA0 AVMWH(C)035EA0 Parapet típus Kültéri egység R407c RVMH060GDM0 RVMH100GCM0

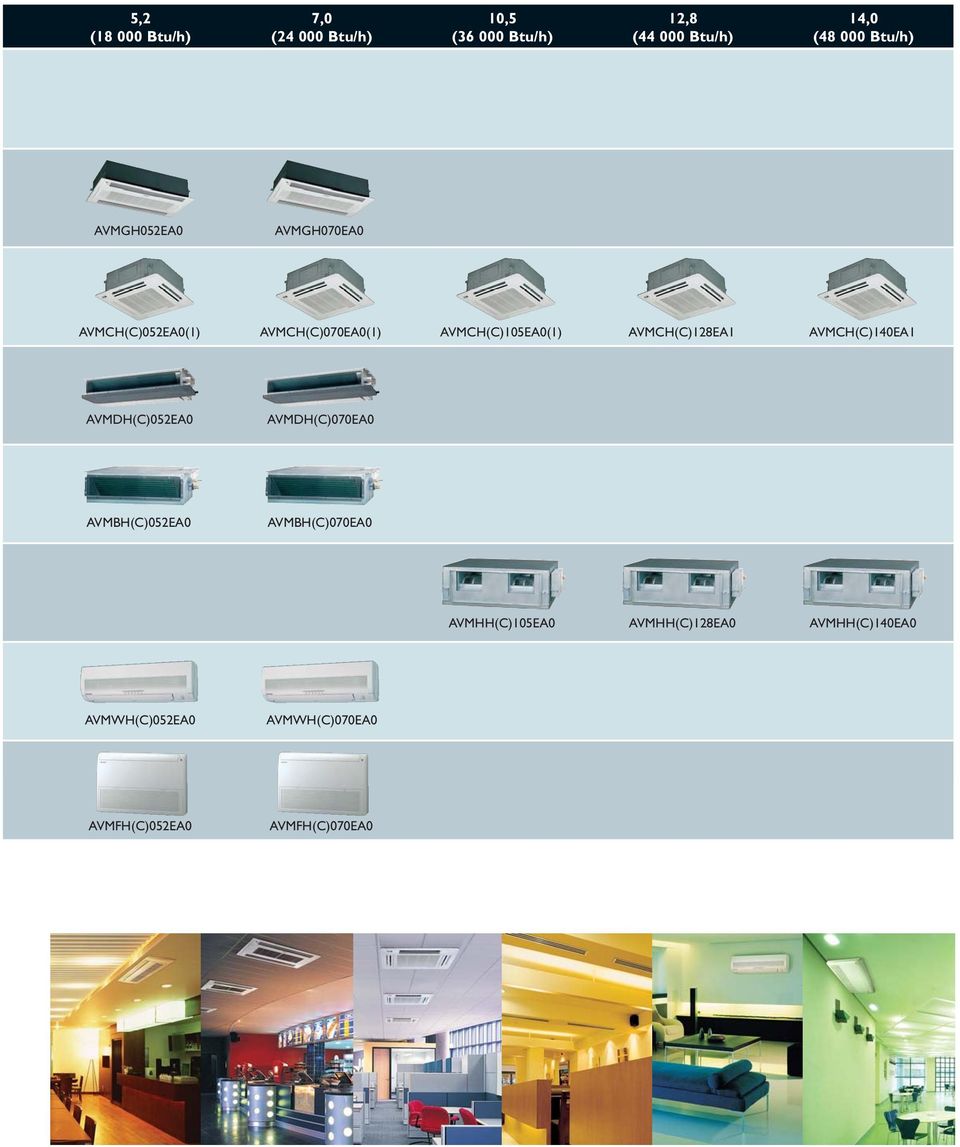

17 5,2 ( Btu/h) 7,0 ( Btu/h) 10,5 ( Btu/h) 12,8 ( Btu/h) 14,0 ( Btu/h) AVMGH052EA0 AVMGH070EA0 AVMCH(C)052EA0(1) AVMCH(C)070EA0(1) AVMCH(C)105EA0(1) AVMCH(C)128EA1 AVMCH(C)140EA1 AVMDH(C)052EA0 AVMDH(C)070EA0 AVMBH(C)052EA0 AVMBH(C)070EA0 AVMHH(C)105EA0 AVMHH(C)128EA0 AVMHH(C)140EA0 AVMWH(C)052EA0 AVMWH(C)070EA0 AVMFH(C)052EA0 AVMFH(C)070EA0

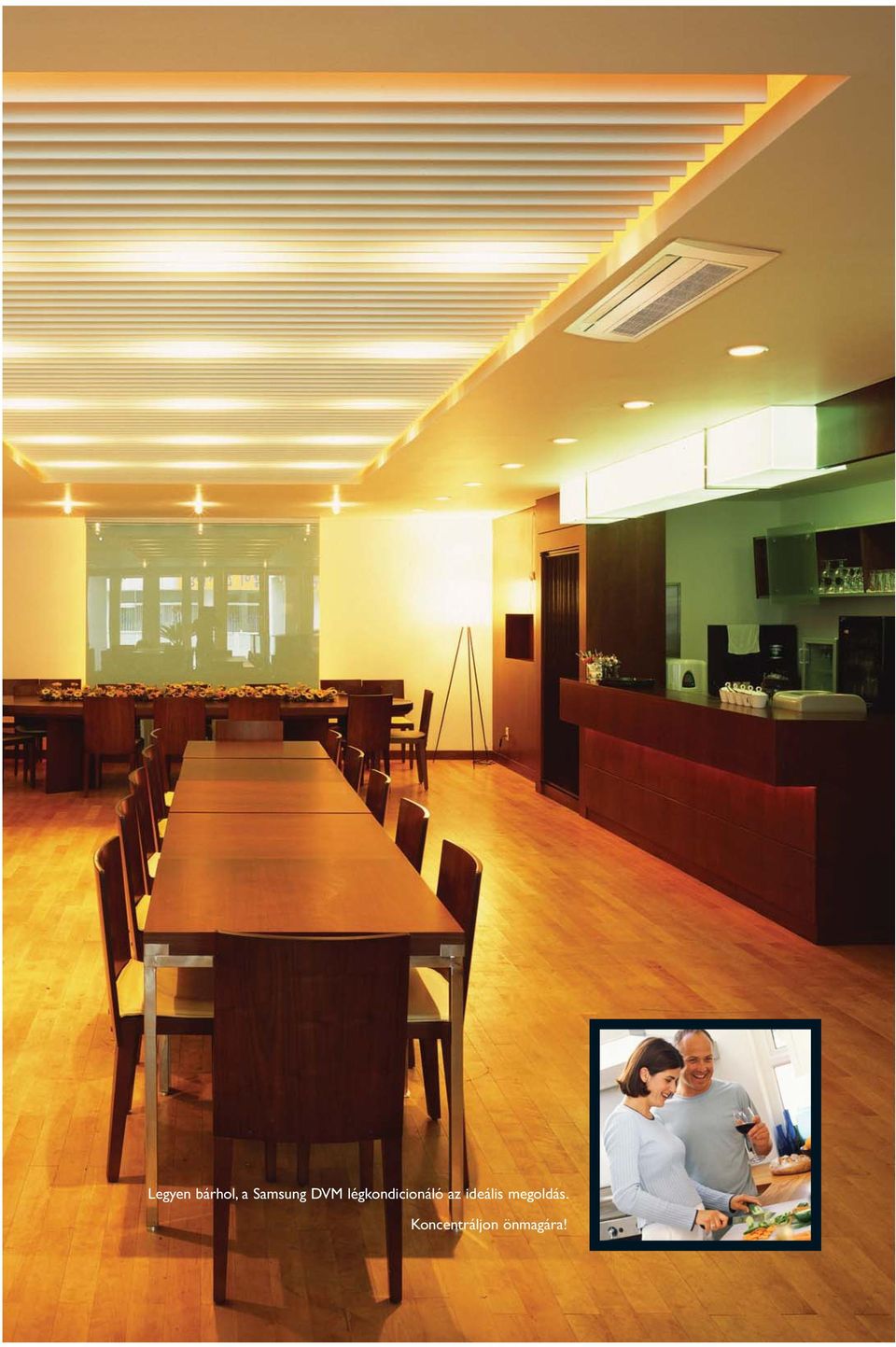

18 Legyen bárhol, a Samsung DVM légkondicionáló az ideális megoldás. Koncentráljon önmagára!

19 SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 17 Jellemzők Egy légkondicionáló értékét hűtési teljesítménye és energiatakarékossága határozza meg. A Samsung DVM digitális kompresszora a teljesítményfelvétel csökkentése révén maximalizálja az energiatakarékosságot, a hűtőközeg áramlási sebességének elektronikus tágulási szeleppel való szabályozása pedig egyenletesen osztja el a hűvösséget. Hűvöset akar? Akkor válassza a Samsung DVM-et! Egyszerűen hűvös

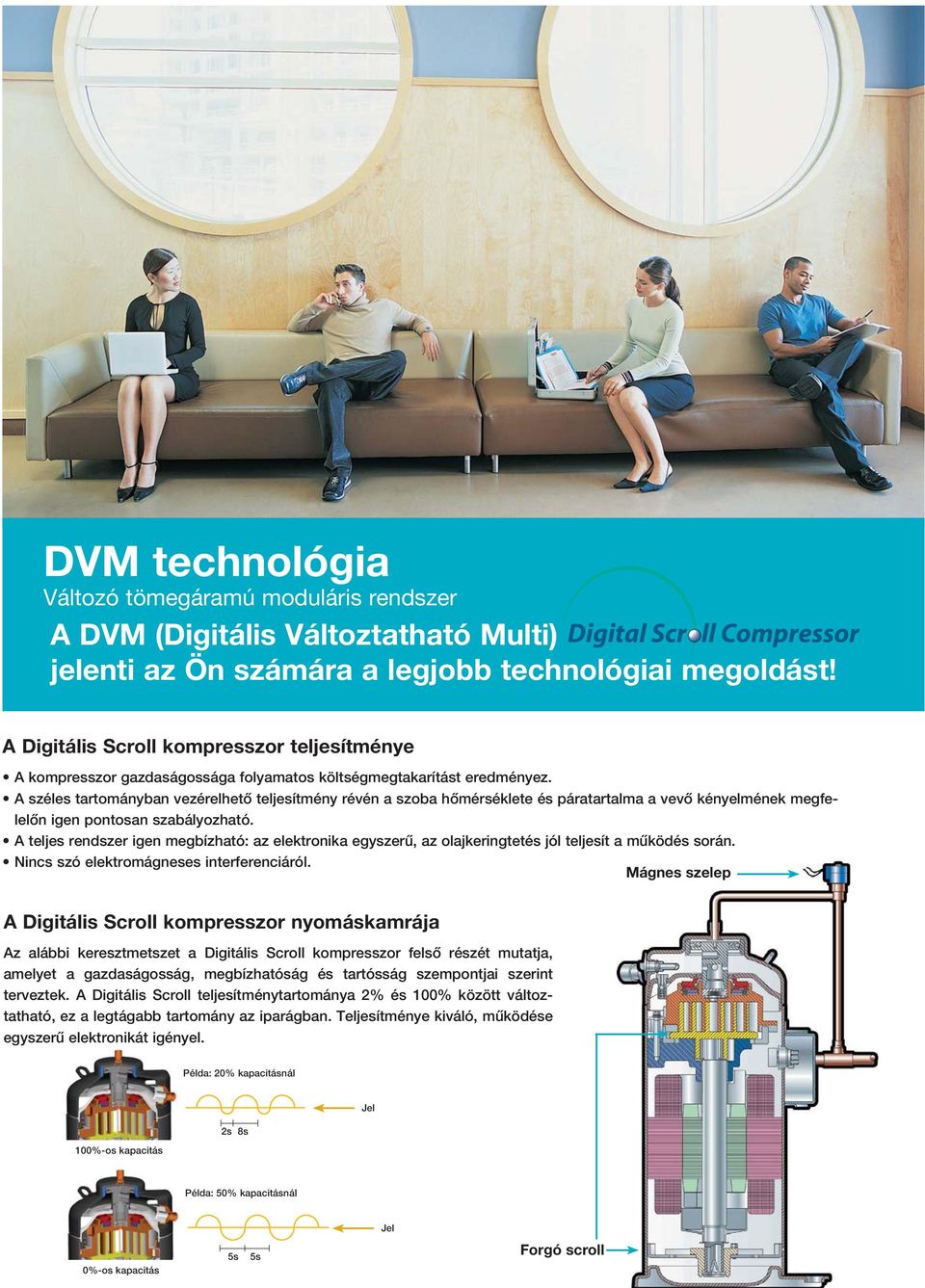

20 18 DVM technológia Változó tömegáramú moduláris rendszer A DVM (Digitális Változtatható Multi) jelenti az Ön számára a legjobb technológiai megoldást! A Digitális Scroll kompresszor teljesítménye A kompresszor gazdaságossága folyamatos költségmegtakarítást eredményez. A széles tartományban vezérelhető teljesítmény révén a szoba hőmérséklete és páratartalma a vevő kényelmének megfelelőn igen pontosan szabályozható. A teljes rendszer igen megbízható: az elektronika egyszerű, az olajkeringtetés jól teljesít a működés során. Nincs szó elektromágneses interferenciáról. Mágnes szelep A Digitális Scroll kompresszor nyomáskamrája Az alábbi keresztmetszet a Digitális Scroll kompresszor felső részét mutatja, amelyet a gazdaságosság, megbízhatóság és tartósság szempontjai szerint terveztek. A Digitális Scroll teljesítménytartománya 2% és 100% között változtatható, ez a legtágabb tartomány az iparágban. Teljesítménye kiváló, működése egyszerű elektronikát igényel. Példa: 20% kapacitásnál 100%-os kapacitás 2s 8s Jel Példa: 50% kapacitásnál Jel 0%-os kapacitás 5s 5s Forgó scroll

21 SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 19 Jellemzők Impulzus szélességű működés 2% 100% közötti teljesítményvezérlés A terhelés PID működtetése a kívánt teljesítménynek megfelelően Nyomással/autonóm módon szabályozott szórás Fix scroll Forgó scroll Kontroll jel A Digitális Scroll két állapotban működik: terhelt és nem terhelt állapotban. Egy külső szolenoid szelep található a Digitális Scrollban. Amikor a szolenoid szelep 220 V-os áram alá kerül, a felső scroll kb. 1 mm-t mozdul felfelé. A felső scroll mozgásának hatására rés keletkezik a két 2 scroll elem között, ezáltal megszűnik a köztük lévő tengelyirányú tömítés. Ennek eredményeként a kompresszor nem sűríti a hűtőközeget, noha a motor forog. Terhelt állapotban a teljesítmény 100%, nem terhelt állapotban pedig 0%. A kompresszor teljesítményét a terhelt és a terheletlen állapot időátlaga adja. Egy 20 másodperces ciklusban például 10 másodperc terhelés és 10 másodperc terheletlenség mellett az időátlagú teljesítmény 50%. A A PWM automatikusan szabályozza a hűtési rendszert A PWM szelep olyan szolenoid szelep, ami a fix scrollra ható nyomást modulálja, ezáltal befolyásolja a kompresszor terhelését/terheletlenségét a fix scroll felső része és a szívócső között. A PWM ki/be jelet kapva szabályozza a terhelt/nem terhelt állapotot. Ha a PWM szelep be van kapcsolva, a fix scrollt rányomja a forgó scrollra (terhelés). A PWM szelep kikapcsolásával a fix scroll elválik a forgó scrolltól (terheletlen állapot). A folyamat ismétlődésével automatikusan vezérelhető a kültéri egység a működő beltéri egységek száma és súlyozása szerint. 2 kompresszoros rendszer (28kW) Egység: W/h Töltés Nem tölt Mágnesszelep Fix scroll Üzem Kikapcsolva Bekapcsolva Töltés Nem tölt Sűrít Nem sűrít Működési jellemző (%) Alacsony kapacitás Magas kapacitás Digitális scroll Digital Scroll Fix scroll 0 5,000 10,000 15,000 20,000 25,000 A működő beltéri egységek összkapacitása EEV (Electronics expansion valve Elektronikus tágulási szelep): Optimalizált hűtőközeg-szabályozás Az EEV osztja el az optimalizált hűtőközeget a beltéri egységek között a Digitális Scroll kompresszor terhelést/terheletlenséget szabályozó funkciója révén termelt lehető legkevesebb energiával. A beltéri egységek nemcsak a párologtató bemenete és kimenete közötti hőmérsékletkülönbséget érzékelik, hanem a túlmelegedést és a szobahőmérsékleti profilokat is, így meghatározzák az EEV lépésekhez közvetlenül kapcsolódó hűtőközeg-áramlás ütemét is ❹ ❶ ❶ Csökkenő szobahőmérséklet ❷ Emelkedő szobahőmérséklet ❸ Nyitott elektronikus expanziós szelep ❹ Zárt elektronikus expanziós szelep ❷ ❸

22 Jellemzők 20 Milyen előnyökkel jár a rendszer az inverter rendszerekkel összehasonlítva? A Digitális Scroll a létező legszélesebb, 2 és 100% közötti rendszerteljesítményt kínálja Az inverter rendszert gyakran a kompresszor fordulatszám-tartománya jellemzi 40 és 120 Hz között. Ez rendszerbe kapcsolva 50% és 100% közötti teljesítménytartományt jelent. Jobb nedvességelvonás-szabályozás a Digitális Scrollal A Digitális Scroll igen egyszerű, és bármilyen gyártóhoz illeszthető. A Digitális Scroll esetében nincs szó elektromágneses interferenciáról A leadott teljesítmény folytonos és széles tartományban mozgó, így megfelelően szabályozható a hőmérséklet. Digitális kivitelben az egész rendszer egyszerűbbé és megbízhatóbbá válik. Az OEM olyan egyszerű, hogy mindössze két digitális vezérlőkártyára van szükség a teljes modellválasztékhoz: egy az egykompresszoros rendszerekhez és egy a tandem rendszerekhez. Inverteres vezérlés Digitális scroll Üzemeltetés alapelve átalakító Kapacitás vezérlő Átalakítás veszteség =10% Változó frekvencia Veszteség Digitális kompresszor Kompresszor Fejlődés Kapacitás vezérlő Mágnes szelep vezérlés Átalakítás veszteség = 0% Digitális kompresszor vezérlés Inverteres vezérlés Felépítés Fejlődés Inverteres rész + fő rész Fő rész Előny/ hátrány Összetett struktúra és vezérlő doboz Frekvenciavédelem, teljesítménycsökkenés a kompresszorhőmérséklet függvényében Olaj-visszanyerési hátrány Fejlődés Nincs alacsony emíciós érték Magas megbízhatóség, élettartam Egyszerű karbantartás Nagy hatékonyság és jó hírnév a megrendelők körében Versenyképes előny Versenyképes ár Kompresszor + vezérlő ára: 100 Fejlődés Alkalmazás növelése a Samsung Electronics technológiája révén Egyszerű felépítés Versenyképes ár Kompresszor + vezérlő ára: 81 (az inverter 81%-a)

23 SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 21 Jellemzők A Digitális Scroll és az inverter rendszer elektromágneses interferenciája A Digitális Scroll rendszer jóval gazdaságosabb a többpárologtatós rendszerekhez ma kapható inverterrel hajtott rendszereknél. Az inverter rendszer alapvető gondokkal küszködik a teljesítménytartomány, a gazdaságosság és más szempontok vonatkozásában. A teljesítmény csak 30% és 100% közötti, sőt költséges invertervezérlést igénylő. A rendszer ugyanakkor bonyolult, ugyanis kerülőcsövekre, szelepekre és sok más berendezésre van szükség, melyek nélkül nem biztosítható az olajvisszavezetés. A megbízhatóság is alacsonyabb, és felmerül az elektromágneses interferencia kérdése. Kapacitás vezérlő Klima rendszer kalorikus összehasonlítása Digitális scroll Inverter 14,000 20,000 27,000 34,000 41,000 48,000 55,000 Hűtő kapacitás (Btu/h) A Digitális Scroll és az inverter rendszer elektromágneses interferenciája A kompresszormegbízhatóság rendkívül fontos a többpárologtatós rendszerek esetében, ahol egyetlen kompreszszor biztosítja a teljes terület légkondicionálását. A kompresszornak magas kompresszióteszten, magas terhelési teszten, indítási-leállítási teszteken és sok más szélsőséges teszten kell átesnie. A Digitális Scroll szolenoid szelepének élettartama 40 millió ciklus, ami nagyjából 30 évet jelent. EMV* Amper Digitális scroll rendszer Hagyományos rendszer Inverter *Elektromágneses interferencia Nagyobb fűtőteljesítmény Garantált megbízhatóság akár -20 C-os külső hőmérséklet mellett is. A hőteljesítmény 90% feletti kell, hogy legyen, -10 C-os külső hőmérséklet mellett is. Magas C.O.P. alacsony külső hőmérséklet mellett. A fűtési teljesítmény 8-16%-kal magasabb más rendszerekhez viszonyítva, alacsony külső hőmérséklet mellett. 80% és 90% közötti teljesítménytartományban (több beltéri egység mellett) jobb a fűtőteljesítménye. DVM = mintaértékű értékesítés hideg időben. A rendszer bemérése a Samsung többkamrás kaloriméterében történt. Fűtési kapacitás érték, %) Külső hőmérséklet ( C) Samsung DVM D gyártó T gyártó

24 Jellemzők 22 Mennyi energiát takarít meg a DVM? A terheletlen teljesítményfelvétel mindössze 10%-a a 16 kw kompresszor teljes terhelt teljesítményfelvételének. A grafikonon jól látható, hogy a terheletlen teljesítményfelvétel mindössze 10%-a a teljes terhelt teljesítményfelvételének 6 másodperc terhelés és 6 másodperc terheletlenség mellett. Minden egyes modulációs ciklusban a kimenő nyomás a ciklus terhelése során jön létre, majd elvész a ciklus terheletlensége során. A szívónyomás a ciklus terhelése során csökken és a ciklus terheletlensége során nő. Az átállási idő a nyomás létrejöttéhez szükséges időt jelenti, ami a másodperc töredéke, átlagosan 4 tizedmásodperc. Az átállási idő alatt a kompresszor teljesítménye jóval kevesebb, ezért a kompresszor átlagteljesítménye kevesebb a modulációs százaléknál. A rövidebb átállási idő szó szerint jobb teljesítményt ad a kompresszorból. Energiafogyasztás (W) 7,000 Töltés 6000 W 6,000 Átlagos energiafogyasztás (W) 7,000 P (100% töltés)=6000 W 6,000 Mennyi takarít me 5,000 5,000 P (75% töltés)=4609 W 4,000 3,000 4,000 3,000 P (50% töltés)=3258 W 2,000 2,000 1,000 0 Nem tölt 600 W idő 1, idő 100% töltés A klíma gyors üzemelése Szoba hőmérséklet: 40 C Bekapcsolás Klíma bekapcsolása Beállított hőmérséklet: 22 C Felhasználó komfortja csökken Kikapcsolás A szoba hűvösebb a kívántnál Szobahőmérséklet: 20 perc 10 perc 20 C Szobahőmérséklet: 24 C Bekapcsolás A szoba melegebb a kívántnál A szélesebb teljesítménytartomány nagyobb kényelmet nyújt a szobahőmérsékletnél A hőmérséklet pontos szabályozása. Gyors reagálás az egyedi igényekre. Alacsony indítóenergiára van csak szükség. Nincs szükség kiegészítő fűtésre.

25 SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 23 Jellemzők Multi elpárologtató energiamegtakarítása Idő 4:00 8:00 12:00 16:00 20:00 24:00 4:00 Az alternatív inverter technológia bonyolult: Nappali Hálószoba 2. hálószoba Multi elpárologtató rendszer energiát eg a DVM? 20%-os energiamegtakarítás a Multi elpárologtató használatával. Önálló rendszer kapacitások öszszegzése, 15KW-al 13, 14 kw kiváltása 15 kw-al Rezonáns frekvencia. A 30% és 100% közötti teljesítménytartomány nem elég tág. Költséges inverterre és elektronikus vezérlőkre van szükség. Problémát jelent az olajvisszajutás. EMC/EMI gondok. Bonyolult kerülő körök. Nehéz szervizelés. Moduláris kompresszor technológia összehasonlítása a hűtési igénnyel és kapacitással Kapacitás Kapacitáshoz igazított töltés Energiamegtakarítás Magas komfort Kompresszorteljesítmény Fűtés Hűtés Külső hőmérséklet ( C) Mennyi energiát takarít meg a Digitális Scroll rendszer? 10% feletti energiamegtakarítás érhető el más technológiákhoz képest. A Digitális Scroll pontosan a helyiségben szükséges hűtőteljesítményt adja. A gép által leadott teljesítmény akár 10% is lehet. A kompresszor ritkább indítása, leállítása energiát takarít meg. Rendkívül gazdaságos részleges teljesítménnyel való üzemelés esetén. Kisebb igénybevétel mellett csökken az energiafogyasztás. Akár 30%-os energiamegtakarítás is elérhető egész éves üzemelés mellett.

26 Jellemzők 24 Fejlett hőcserélő technológia Energiamegtakarítás A kereskedelmi légkondicionáló fő működési tartománya 50% és 75% közötti, ez kihat a teljes rendszer gazdaságosságára. Az Egyesült Államok energetikai minisztériuma (Department of Energy) 25 éven át 29 városban vizsgálta a légkondicionálók működési tartományát. Ezen adatok alapján módosították a légkondicionálók gazdaságossági számításaihoz szükséges részterhelési pontok súlyozását. Részterhelési pontok súlyozása (1998 ASHRAE szabvány. AIR 550/590) Töltési % 100% 75% 50% 20% 1992-es szabvány 17% 39% 33% 11% 1998-as szabvány 1% 42% 45% 12% A növekedés 50-75%-át eredményezte a változó töltés Hűtési COP értékek összehasonlítása A COP hatékonyság a DVM 28 kw esetében 40%-kal magasabb más rendszereknél. A mérést a Samsung KSC 9306 multi-kaloriméter végezte, azonos feltételek mellett. Tesztfeltétel: beltéri DB 27.0 / WB 19.0, Kültéri DB 35.0 / WB 24.0, távirányítókkal működtetve. 3.0 COP(W/W)** COP(W/W)** DSC* 7~18% Inverter ,000 20,000 30,000 Kapacitás (W) Kompresszor töltése Csúcsérték Samsung A gyártó B gyártó * DSC: Digitális Scroll Kompresszor ** COP: Energia hatékonysági mutató Csúcsteljesítmény és energiamegtakarítás Manapság az energiamegtakarítás az egyik legkritikusabb tényező a légkondicionáló rendszerek kiválasztásában, ugyanis az olajhelyzet, a politikai és a gazdasági körülmények továbbra sem stabilak a Közel-Keleten. A Samsung DVM drasztikus energiamegtakarítási technológiához jutott a Digitális Scroll kompresszor révén. A DVM teljesítményfelvétele maximális terhelés mellett 7-18%-kal kisebb az inverter rendszerénél. A Samsung Digitális Scroll kompresszoros DVM rendszere csökkenti a kereskedelmi épületek csúcsteljesítményét és energiamegtakarítását. Samsung DSC teljesítményfelvétel: 11 kw Samsung DSC A gyártó B gyártó Teljesítményigény 9,4 kw 14,3 kw 13,0 kw Teljesítményigény, maximális kapacitásnál (kw)

27 SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 25 Jellemzők Hőcserélő 7 hajtűs cső széles bordával 1,7 mm-es bordatávolság lehetséges a széles borda esetében (az 1,5 mm nem ajánlott kültéri egység esetén). Az 1,7 mm-es bordatávolságú W-rés nyomásesése a résig azonos az 1,5 mmesével, de jobb a hőátadása. Nyomáscsökkenés (Pa) ,00 3,50 3,00 2,50 2,00 Nyomáscsökkenés (Pa) Széles hőcserélő lemeztávolság (FP1,3) (FP1,5) (FP1,7) Hőcserélő lemez (FP1,3) (FP1,5) 0 1,50 0,5 1 1, Légsebesség Nyomáscsökkenés ,7% 107,7% 111% 104,9% Kapacitás Széles hőcserélő lemeztávolság (FP1,3) Széles hőcserélő lemeztávolság (FP1,5) A 7 csöves hőcserélő hőátadási területe viszonylag alacsony. A széles borda ezt a problémát megoldja, továbbá növeli a teljesítményt és az EER értéket. Forma Távolság Bevonat Fűtés EER* HX Hőcserélő lemez 12,7 mm 1,5 mm 85% 2,65 3 Széles hőcserélő lemeztávolság * Energia hatékonysági mutató 18,2 mm 1,7 mm 99,4% 3,14 2 Hőcserélő lemez Széles hőcserélő lemeztávolság

28 Jellemzők 26 A DVM könnyen karbantartható Költségmegtakarítás A hűtő-/fűtőteljesítményt automatikusan állítja a változtatható kompresszor, így csökken a teljesítményfelvétel és az üzemeltetési költség. Rendszerköltség-összehasonlítás Beruházási költség (US$) Üzemeltetési költség (US$) Szempontok Eszközök Csövezés Installáció Végösszeg Energiafogyasztás Havi fogyasztás Évi fogyasztás (6 hónap egy évből) 1 éves érték 3 éves érték 5 éves érték Összehasonlítás Folyadék hűtő /m kw 1, kwh kwh % Átlagos Split /m ,5 kw 1, kwh kwh % DVM /m ,2 kw 0,8 (Változtatható kompresszor) kwh kwh % Beltéri egységek közötti magasság 15 m Beltéri és kültéri egység közötti magasság 50 m Legnagyobb csövezési távolság 120 m Fűtési igény Koreában: 90,000 kcal/h Teljes terület: 750m 2 Üzemidő: 3 nyári és 3 téli hónapban Hosszú csövek a könnyű telepítéshez és beépítéshez Optimális a nagy kereskedelmi építkezések és felújítások során való beépítéskor. A hűtőközeges cső hossza a kültéri és a beltéri egység között akár 120 méter is lehet. A beltéri és kültéri egység közötti magasságkülönbség maximum 50 méter. A számított érték a beltéri egységnél magasabbra telepített kültéri egység esetén értendő. Ha a kültéri egység a beltéri egység alatt helyezkedik el, a szintkülönbség nem haladhatja meg a 40 métert. A kültéri és beltéri egységek ekvivalens csőhossza 125 (28 kw esetén). Az első refnet csatlakozás és a beltéri egység közötti távolság 30 méter Magas csőemelkedési megbízhatóság 10 m Magas, több emeletes épületekben való felhasználáskor biztosítani kell a méter hosszú csöveket és a méter magas csőemelkedési megbízhatóságot. Kültéri egység elhelyezése 50 m Kompresszor Beltéri egység ehelyezése Mért adatok (kapacitás, olajszint, külső levegőhőmérséklet stb.) perc Digitális Scroll Átlagos scroll Minimális olaj szint Működési tulajdonságok alacsony hőmérsékletnél és 50 m-es távolságban Beltéri hőmérséklet 20 C alatt és kültéri -5 C alatt Kompresszor legalacsonyabb működési olajszintje Hozzáadott tároló hűtőközeg

29 SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 27 Jellemzők Helytakarékosság Hagyományos rendszer DVM rendszer Helymegtakarítás! Könnyű olajvisszanyerés Könnyű olajvisszanyerés az alacsony terhelésű működés során. Nincs szükség olajfogóra. A terheléses ciklus gázsebessége elegendő az olaj visszanyeréséhez. Nincs szükség olajleválasztó vagy olajvisszanyerési ciklusra. Többpárologtatós rendszereknél az olajvisszanyerés gondot okozhat, mivel alacsonyabb teljesítmény mellett a gázsebességek is alacsonyabbak, ez pedig csökkenti az elegendő mennyiségű olaj visszajutását a kompresszorba. Az inverter kompresszoroknak rendszeres időközönként nagyobb sebességre kell állniuk, hogy az olaj megfelelő módon visszajusson a kompresszorba. A Digitális Scroll rendszernek nem okoz gondot az olajvisszanyerés, még alacsony teljesítmény mellett sem. A kompresszor alacsony teljesítmény mellett is teljes terheléssel fut modulált intervallumokkal, és teljes teljesítményt leadva a kompresszor teljes teljesítménnyel szivattyúz, így az olajvisszajutás nagy hűtőközeg-sebességet mutat. Ezért alacsony teljesítmény mellett a kompresszor hosszabb ideig marad terheletlen, ebben az állapotban pedig a kompresszor egyáltalán nem nyom ki olajat. Ezért alacsony teljesítmény mellett kevesebb olaj távozik a kompresszorból. Ez azt jelenti, hogy a Digitális Scroll rendszer nem igényel külön olajkezelő rendszert.

30 28 (Heat Recovery hővisszanyerés) sorozat egyidejű hűtéshez és fűtéshez A rendszer akár 14 beltéri egységet és egy kültéri egységet is ötvözhet jelentős energiamegtakarítás mellett. A DVM HR sorozat a beltéri egységek által hűtési üzemmódban kibocsátott hőt irányítja át a fűtést kívánó területekre. Hűtés Fűtés Hűtés Egyidejű hűtés és fűtés MCU átalakító (hűtés/fűtés) Fűtés Hűtés Fűtés

31 Rendszerábra MCU* SAMSUNG DVM MODULÁRIS RENDSZERKLÍMÁK 29 Beltéri egység Jellemzők Gázcső Folyadékcső 3 csöves típus 3 központi cső típus Automata címzés a csövezés alapján Kültéri egység 15 m-es távolság az MCU között Max. 20 m 50 m-es távolság a beltéri és kültéri egység között Max. 80 m 15 m-es magasság a beltéri egységek között MCU Max. 6 egység Beltéri egység Max. 14 egység Kültéri egység MCU* Beltéri egység Modell RVMR100GCMO Modell MCU-4ECE MCU-4ECEV ** MCU-6ECE Modell Kapacitás választék Hűtés 28 kw Szoba Egyutas kazettás 2~3,5 kw 3 modell Fűtés 31,5 kw Magasság 260 mm 260 mm 260 mm Kétutas kazettás 5,2~7 kw 2 modell Magasság 1765 mm Szélesség 610 mm 610 mm 610 mm Négyutas kazettás 5,2~14 kw 5 modell Szélesség 990 mm Mélység 384 mm 384 mm 384 mm Alacsony nyomású légcsatornázható típus 5,2~7 kw 2 modell Mélység Zajszint Min. hűtés 780 mm 59 db -5 C ** MUC-4ECEV-ben EEV (Elektronikus expanziós szelep) integrálva Beépíthető légcsatornázható típus Nagy nyomású légcsatornázható típus Oldalfali típus 2~7 kw 5 modell 10,5~12,8 kw 2 modell 2~7 kw 5 modell Min. fűtés -15 C Parapet típus (átalakítható) 5,2~7 kw 2 modell * Hővisszanyerő osztó elem Alacsony nyomású gázcső Nagy nyomású gázcső Folyadékcső Kommunikációs vonal Modell RVMR100GDM0 Feszültségigény ø,v,hz 3, 380~415, 50 Teljesítmény Kapacitás Hűtés 1 Btu/h kw 28,0 Fűtés 2 Btu/h kw 31,5 Zajszint 3 Fűtés db 59 Energia Kompresszor Modell típus Digitális scroll + Fix scroll Teljesítmény kw 4,2+4,2 Áramfelvétel Hűtés A 20,0 Fűtés A 19,0 Teljesítményigény Hűtés Watt Fűtés Watt Méretek Nettó tömeg kg 320 Szállítási tömeg kg 330 Nettó méret (szél. mag. mély.) mm Szállítási méret (szél. mag. mély.) mm Funkció / Opciók Hőmérséklettartomány Hűtés C -5~43 Fűtés C -15~21 Legnagyobb csövezési távolság Legnagyobb emelési magasság m m Hőszivattyú Megjegyzés 1 A névleges hűtési kapacitás a következőn alapul: Beltéri hőmérséklet: 27 C DB, 19 C WB, kültéri hőmérséklet: 35 C DB 2 A névleges fűtési kapacitás a következőn alapul: Beltéri hőmérséklet: 20 C DB, kültéri hőmérséklet: 7 C DB, 6 C WB 3 Zajszint a teszthelyiségben mérve, az aktuális zajszint az installálás körülményeinek függvényében változhat
