1 Az energiatakarékos épületek tervezésének ésszerű stratégiái EURÓPAI ENERGIA SZABVÁNYOK

2 SVÉD ENERGIASZABVÁNYOK BABS 1960 Byggnadsstyrelsens anvisningar till byggnadsstadgan SBN 67 Svensk Byggnorm, PFS AS OLAJVÁLSÁG SBN 76 Svensk Byggnorm, PFS 1975 Minimum ventilation: 0,35 l/sm 2 if mechanical ventilation is used

3 SVÉD ENERGIASZABVÁNYOK ELAK, 1984 Elanvändningskommittén Az elektromos ellenállás fűtésű épületeknél: kötelező a hővisszanyerős szellőzés alkalmazása a homlokzati fal hőátbocsátási tényezője: U < 0,17 W/m 2 K NR, 1988 Nybyggnads Regler, Új hőtechnikai megközelítés: Az egyes felületek U értékének korlátozása helyett az egész épület átlagos U értékét korlátozza! ahol: A f = A om = a nyílászárók felülete a fűtött levegővel érintkező homlokzatfelület Aktuális újabb szabvány, rendelet nincs EU alternatívák építhetők. A hőcserélős szellőztetés előírt hatásfoka legalább 50% A háztartási melegvíz megengedett hőmérséklete: maximum 55 C.

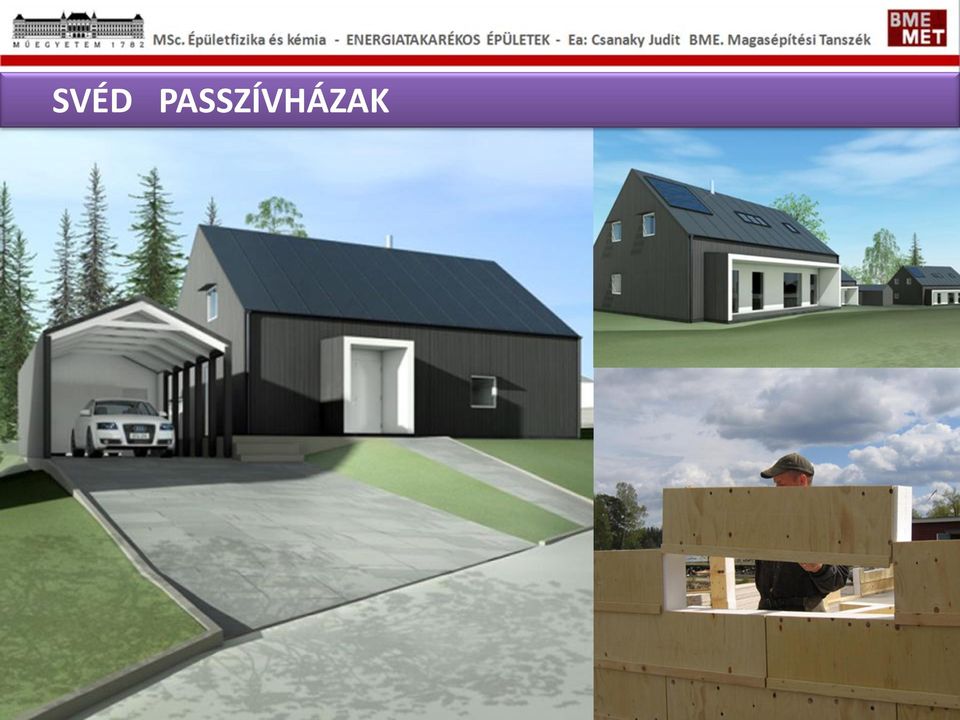

4 SVÉD PASSZÍVHÁZAK

5 NÉMET ENERGIASZABVÁNYOK 1976-ban Energieeinsparungsgesetz (EnEG) (Energiatakarékossági törvény) /98: fűtési rendszer szabályozás (HeizAnlV) Heizungs anlagenverordnung / : hőtechnikai szabályozás (WSVO) Warmeschutz verordnung Hőátbocsátási tényező maximuma: k(u) W/m 2 K Felújítás WSVO min. (1977) WSVO 1982 WSVO 1995 EnEV 2002 normál érték EnEV 2002 szélső érték EnEV 2007 EnEV 2009 normál érték EnEV 2009 szélső érték Külső falszerkezet 0,73 0,6 0,4 0,45/0,35 0,75 0,45 0,24 0,35 Zárófödém/magastető 0,73 0,45 0,3 0,3/0,25 0,4 0,3 0,24 0,35 Fűtetlen pince födém 0,93 0,7 0,5 0,4/0,5 -- 0,5 0,3 0,4 Ablak szerkezet 2,50 2,5 1,8 1,7/1,9 2,8/3,0 1,7 1,3 1,9 Fűtési energia szükséglet (kwh/m 2 év) < 250 < 150 < 100 < 70 Az épülethatároló szerkezetek megengedett hőátbocsátási tényezőjének, és a fűtési energiaszükségletnek a változása a német szabványok előírási szerint 1977 és 2009 között.

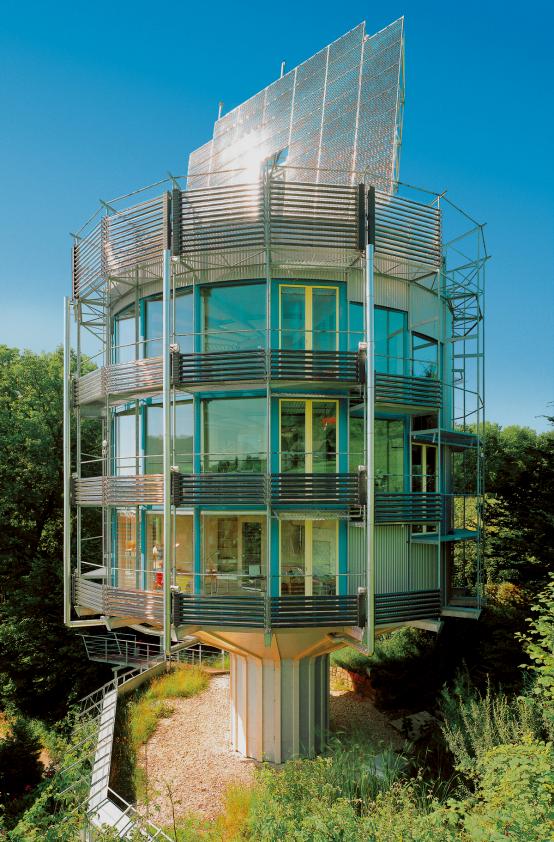

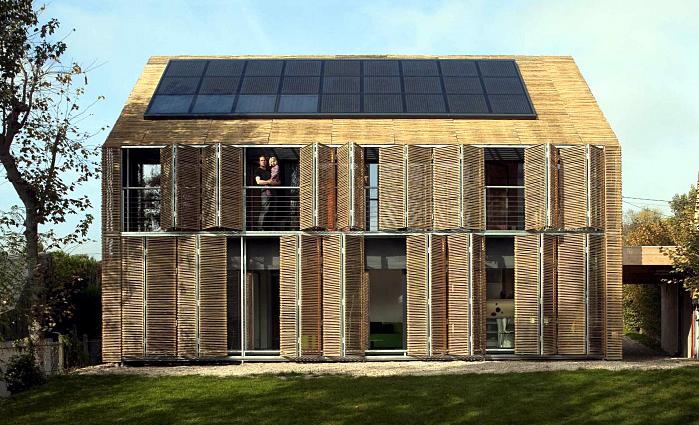

6 NÉMET ENERGIASZABVÁNYOK Németország Niedrigenergiehaus (EnEv 2002) fűtési energia 70 kwh/(m²a) EnEv Passivhaus = Energieeinsparverordnung =energiatakarékossági szabályozás fűtési energia: (2002; 15 kwh/(m²a); 2004; 2007; primerenergia: 2009) 120 kwh/(m²a) Nullenergiehaus nettó-energia bevitel nélkül Plusenergiehaus (Heliotrop-1994)

7 NÉMET ENERGIASZABVÁNYOK Németország Niedrigenergiehaus (EnEv 2002) fűtési energia 70 kwh/(m²a) Passivhaus EnEv fűtési = Energieeinsparverordnung energia: 15 kwh/(m²a) primerenergia: =energiatakarékossági 120 kwh/(m²a) szabályozás Nullenergiehaus (2002; nettó-energia 2004; 2007; 2009) bevitel nélkül Plusenergiehaus (Heliotrop-1994)

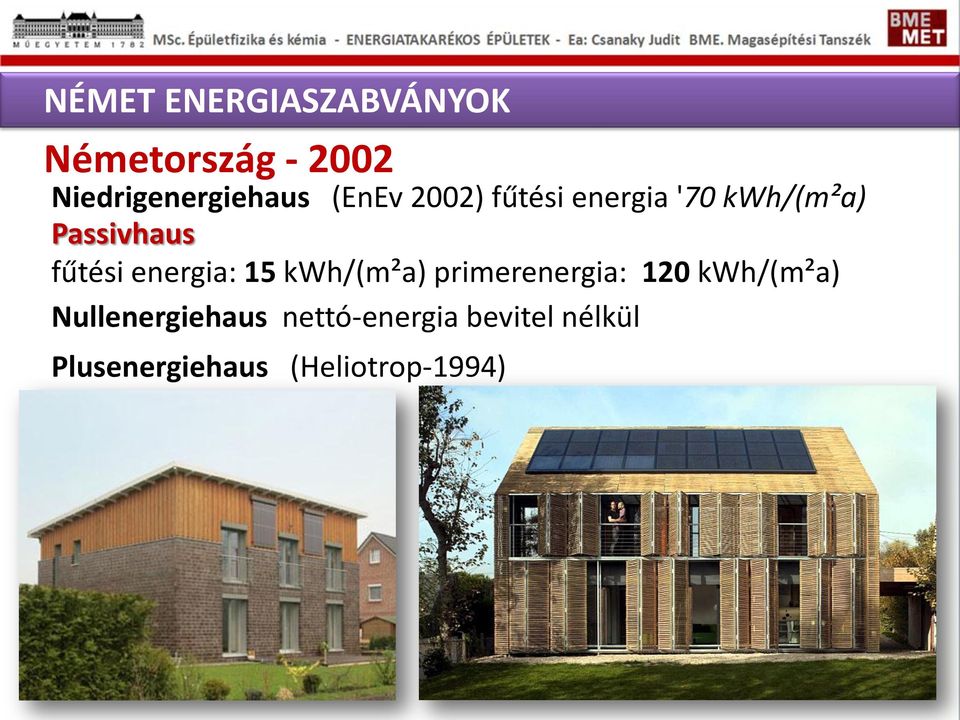

8 NÉMET ENERGIASZABVÁNYOK Németország Niedrigenergiehaus (EnEv 2002) fűtési energia '70 kwh/(m²a) Passivhaus fűtési energia: 15 kwh/(m²a) primerenergia: 120 kwh/(m²a) Nullenergiehaus nettó-energia bevitel nélkül Plusenergiehaus (Heliotrop-1994)

12 NÉMET ENERGIASZABVÁNYOK Németország KfW-60-Haus (EnEV 2004) Éves fűtési energiaszükséglet: maximum 60 kwh/m²év EnEv = Energieeinsparverordnung = energiatakarékossági szabályozás KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

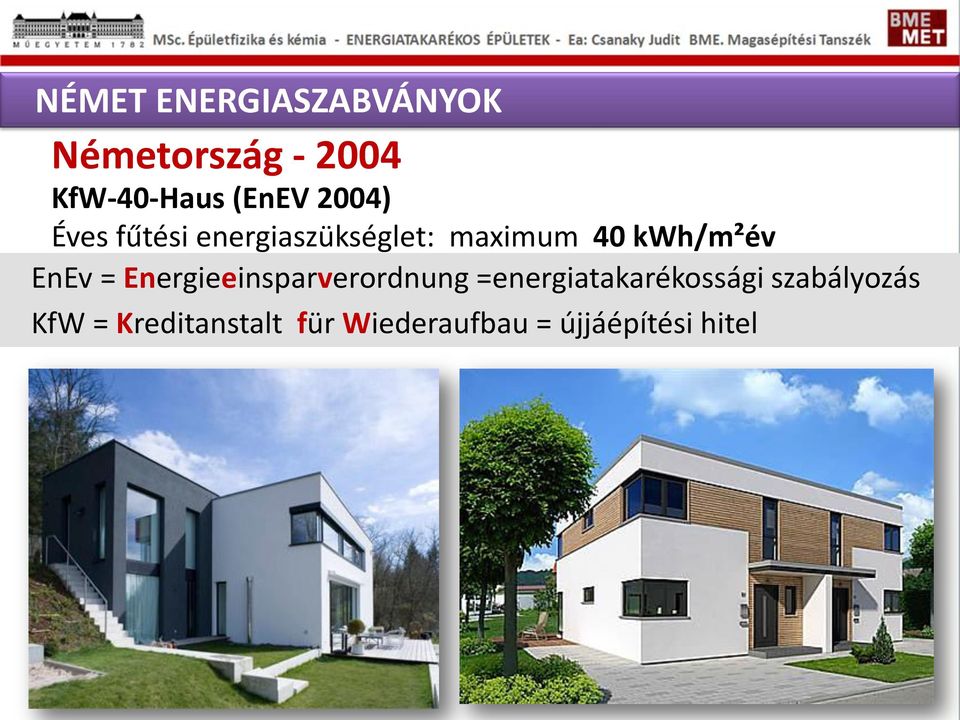

13 NÉMET ENERGIASZABVÁNYOK Németország KfW-40-Haus (EnEV 2004) Éves fűtési energiaszükséglet: maximum 40 kwh/m²év EnEv = Energieeinsparverordnung =energiatakarékossági szabályozás KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

14 NÉMET ENERGIASZABVÁNYOK Németország KfW-Effizienzhaus 70 (EnEV 2007) Éves primer energiaszükséglet és a transzmissziós hőveszteség maximum 70 %-a az EnEV 2007 előírásainak Az éves primer energiaszükséglet maximum 60 kwh/m² KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

15 NÉMET ENERGIASZABVÁNYOK Németország KfW-Effizienzhaus 55 (EnEV 2007) Éves primer energiaszükséglet és a transzmissziós hőveszteség maximum 55 %-a az EnEV 2007 előírásainak Az éves primer energia szükséglet maximum 40 kwh/m² Passzívház is kialakítható, ha az éves primer energia igény maximum 40 kwh/m², és az éves fűtési energia szükséglet maximum 15 kwh/m²

16 NÉMET ENERGIASZABVÁNYOK Németország KfW-Effizienzhaus 85 (EnEV 2009) Az éves primer energiaszükséglet max. 85 % (kb. 50 kwh/m 2 év) A transzmissziós hőveszteség max. 100 %-a az EnEV 2009 előírásainak EnEv = Energieeinsparverordnung =energiatakarékossági szabályozás KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

17 NÉMET ENERGIASZABVÁNYOK Németország KfW-Effizienzhaus 70 (EnEV 2009) Az éves primer energiaszükséglet max. 70 % -a A transzmissziós hőveszteség max. 85 % -a az EnEV 2009 előírásainak EnEv = Energieeinsparverordnung =energiatakarékossági szabályozás KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

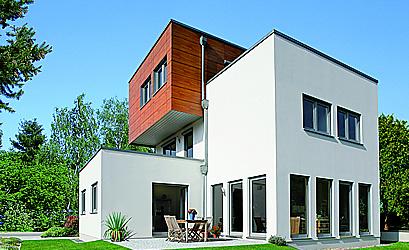

18 NÉMET ENERGIASZABVÁNYOK Németország KfW-Effizienzhaus 55 und Passivhaus (EnEV 2009) Az éves primer energiaszükséglet max. 55 % -a A transzmissziós hőveszteség max. 70 % -a az EnEV 2009 előírásainak A primer energia szükséglet(q p ) nem több, mint 40 kwh/m²a A fűtési hőszükséglet (Q h ) nem több, mint 15 kwh/m² a EnEv = Energieeinsparverordnung =energiatakarékossági szabályozás KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

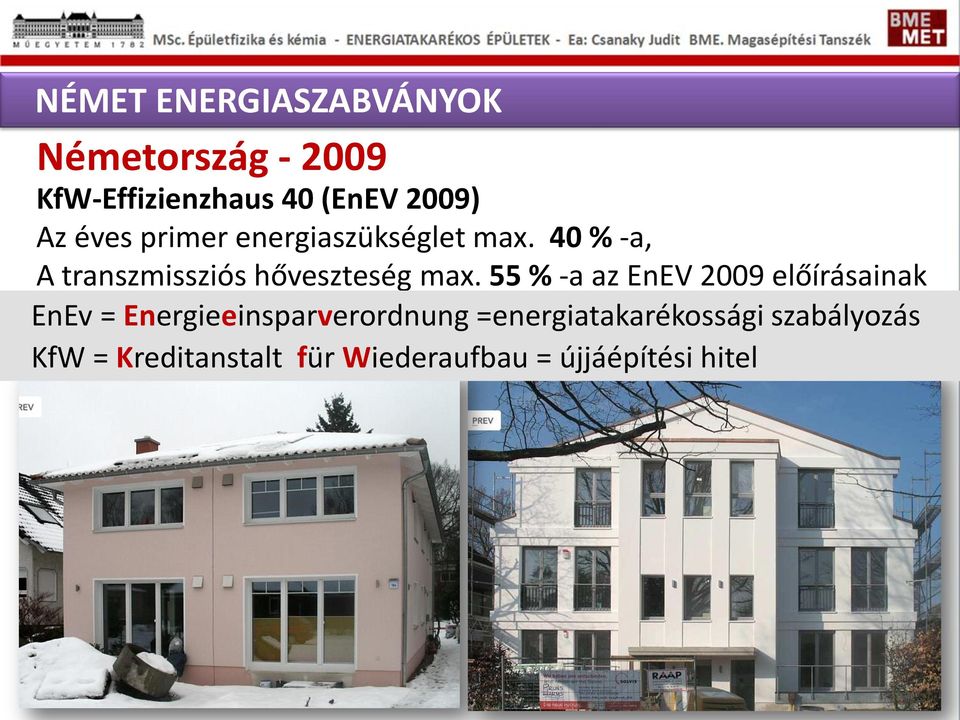

19 NÉMET ENERGIASZABVÁNYOK Németország KfW-Effizienzhaus 40 (EnEV 2009) Az éves primer energiaszükséglet max. 40 % -a, A transzmissziós hőveszteség max. 55 % -a az EnEV 2009 előírásainak EnEv = Energieeinsparverordnung =energiatakarékossági szabályozás KfW = Kreditanstalt für Wiederaufbau = újjáépítési hitel

20 SVÁJCI ENERGIASZABVÁNY (ld. német KfW40 és KfW60) 1994: Heinz Uebersax and Ruedi Kriesi fejlesztették ki. 1998: MINERGIE Szövetség alakul Minergie címkével minősít Jellemzői: - jól hőszigetelt, légzáró épület hővisszanyerő szellőzéssel Új családiház/lakás megengedett energiafogyasztása: 42 kwh/m 2 év Felújítások megengedett energiaszükséglete: 80 kwh/m 2 év Öt egyszerű gépészeti megoldást preferál: fűtés + melegvíz készítés talajszondás hőszivattyúval fatüzeléses fűtés + napkollektoros melegvíz készítés fűtés + melegvíz előállítás automatikus pellet-kazánnal hulladékhővel üzemelő távfűtés fűtés + melegvíz készítés levegő-víz hőszivattyúval Hőszigetelési követelmények: - falakra U=0,2 W/m 2 K (0,15) - ablakra U=1,3 W/m 2 K (1,20) - tető és padló: U=1,0 W/m 2 K

21 SVÁJCI ENERGIASZABVÁNY : MINERGIE Eggetli, 3770 Zweisimmen Heating system Hot water New construction Energy consumption surface 17% Thermal solar energy 83% Heat-pump, geothermal probe 70% Thermal solar energy 30% Heat-pump, geothermal probe Single-family home (294m 2 ) New construction: 294m 2 Total: 294m 2

22 SVÁJCI ENERGIASZABVÁNY : MINERGIE Mai változások: - Minergie eredeti követelmény - Minergie-P passzívház követelmény - Minergie-ECO levegőminőség hangszigetelés újra hasznosíthatóság, stb

23 A HÁZÉPÍTÉS FEJLŐDÉSI VARIÁCIÓI

24 ÖKOHÁZ, BIOHÁZ ÖKOHÁZAK, BIOHÁZAK jellemzői: az 1970-es évektől a környezettel való összhangra törekvés természeti erőforrások takarékos használata megújuló energiák alkalmazása víz- és energiatakarékos eszközök természetes és újrahasznosított anyagok (vályog, szalmabála, égetett agyagtégla) kerüli a műanyagokat, a szerves oldószereket, kerüli a gépekkel, kábelekkel túlzsúfolt épületet az ember egészségére ügyel (káros környezeti hatások kiszűrése) az épület helyének kijelölése a radiesztézia tapasztalatainak figyelembe vételével történik vízerek és nagyfeszültségű távvezetékek kerülése, szennyezett környezet kerülése 1990-től: bioszolár fűtés kiegészítő napkollektor 24

25 ÖKOHÁZ, BIOHÁZ ÖKOPANZIÓ - CSŐVÁR Fűtés: a központi térben elhelyezett cserépkályhával, benne forróvíztárolóval kiegészített fűtési rendszer. A fűtési rendszer padlófűtés. A melegvíz ellátást az épület mellett a talajon elhelyezett állványzatra épített napkollektorok biztosítják. WC: kereskedelemben beszerezhető komposzt WC. Szennyvízkezelés: ingatlanon belül nádágyas szennyvíztisztító (szükséges kapacitás: 4-5 m2/fő). 25

26 ÖKOHÁZ, BIOHÁZ 26

30 ÖKOHÁZ, BIOHÁZ - ZÖLDHÁZ 30

31 ÖKOHÁZ, BIOHÁZ - ZÖLDHÁZ 31

32 PASSZÍVHÁZ PASSZÍVHÁZ jellemzői: az 1990-es évektől az épület hőveszteségét csökkenti minimálisra: hatékony hőszigetelés legalább 3 rétegű üvegezésű nyílászárók közel hőhídmentes szerkezetek a légcsere jelentősége döntővé válik gépi szellőztetés minimális légcserével hővisszanyerős légcserélő levegőt előkezelő talajkollektor vagy talajhőcserélő nincs szükség aktív fűtésre a hőenergia-igény minimalizálására koncentrál az öko-bio szempontok figyelembe vétele az építtető egyéni felelőssége az ablakok zárva tartása a fűtési idényben és a nyári kánikula 2-3 hete alatt kötelező fűtési energiaigény 15 kwh/m 2 év 32

33 PASSZÍVHÁZ 33

34 PASSZÍVHÁZ Az első passzívházak egyike Darmstadtban 34

35 PASSZÍVHÁZ Az első passzívházak egyike Darmstadtban 35

36 PASSZÍVHÁZ Az első belga passzívház 2002-ből 36

37 PASSZÍVHÁZ 37

38 PASSZÍVHÁZ 38

39 PASSZÍVHÁZ - Az első magyar passzívház Szadán 39

40 PASSZÍVHÁZ - Magyar passzívház Orosházán 40

41 ALACSONY ENERGIAIGÉNYŰ HÁZ ALACSONY ENERGIAIGÉNYŰ HÁZ jellemzői: passzívházhoz hasonló, de hővisszanyerő szellőztetéssel nem rendelkezik a légcserét a páratartalom növekedését érzékelő passzív szellőzőelemek biztosítják fűtési energiaigényük kwh/m 2 év EURÓPA Fűtési energiaigény a német és Svájci standard fogyasztás 50%-a (20-30 kwh/m 2 év) Németország: Niedrigenergiehaus 7 l/m 2 év; 50 kwh/m 2 év Passzívház: 15 kwh/m 2 év Sub-10 passzívház: 9,5 kwh/m 2 év Svájc: MINERGIE standard 42 kwh/m 2 év MINERGIE-P standard 15 kwh/m 2 év MINERGIE-A-Eco standard Zero energia 41

42 ALACSONY ENERGIAIGÉNYŰ HÁZ MINERGIE házak (Svájcban és az Egyesült Arab Emírségben) 42

43 ALACSONY ENERGIAIGÉNYŰ HÁZ FŰTÉSI ENERGIASZÜKSÉGLET NÉMETORSZÁGBAN AZ ENERGIA-EGYENSÚLY ELEMEI 43

44 AUTONÓM HÁZ AZ AUTONÓM HÁZ jellemzői: hálózatoktól független működés saját hőenergia ellátás biomassza fűtés hőszivattyú alkalmazás saját elektromos áram szélgenerátor fotovoltaikus elemek LED világítás; napfény saját ivóvíz/használati víz ellátás esővíz ~ 33% kiváltás szürkevíz-visszaforgatás: ~50% kiváltás saját kút akár 100% kiváltás saját szennyvízkezelés helyi elpárologtatás aktív klíma-védelem ~1000 Ft/m 3 megtakarítás közel 0 hulladék emisszió 44

45 AUTONÓM HÁZ AZ AUTONÓM HÁZ jellemzői: a természeti körforgás helyreállítása az épület teljes életciklusára alacsony beépített energiatartalmú, természetes, vagy megújítható, illetve újrahasznosítható anyagok szerves hulladék komposztálása; komposztáló toalett alkalmazása zöldtetők, zöldhomlokzatok alkalmazása szelíd technológiák alkalmazása (a lehető legkevesebb elektromosság, gép és elektronika beépítése) passzív szellőztetési módok alkalmazása 45

46 AUTONÓM HÁZ AZ AUTONÓM HÁZ jellemzői: 46

47 AKTÍV HÁZ és ZÉRÓ CO 2 HÁZ AZ AKTÍV HÁZ jellemzői: saját áramellátással rendelkező passzív, vagy alacsony energiaigényű ház félig autonóm épület, ahol napelem és/vagy szélgenerátor biztosítja az elektromos hálózattól való függetlenedést A ZÉRÓ CO 2 HÁZ jellemzői: Emisszió csökkentés biomassza fűtéssel hőszivattyús fűtés-hűtéssel hőszivattyú alkalmazás esetén csak zöldáram felhasználása jöhet számításba! 47
