Nyitóképernyő elrendezése. Térképképernyő elrendezése

Átírás

1 Nyitóképernyő elrendezése Eszközinformációk Beállító menü Összegzés kiválasztása Táblaművelet kezdése Bekapcsoló gomb Térképképernyő elrendezése GPS diagnosztika Terület Képernyőn levő LED-sor Sebesség Fogás sorszám Térképbeállítások -Sorvezetés -Határvonal -Megjegyzések Járműikon Területrögzítés Nyitóoldal gomb Térképgomb 1

2 B A Összefoglaló útmutató A rendszer csatlakoztatása Alaprendszer EDGE az OnTrac2-vel EDGE a ParaDyme-mal A B ECU LOGO B A B A A B A B Jo1 Jo3 Biztosíték típusa: Késes (ATO/ATC) Névleges árama: J01: 5A, 250 VAC J03: 15A, 250 VAC Névleges feszültség: 9-16 V DC A rendszer felszerelése Külső adatkártya fedele RAM elhelyezése } Hangszóró 28 tűs csatlakozó 2

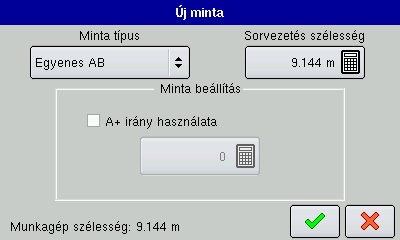

3 Tálca gombjai Főoldal Összefoglaló útmutató Térképképernyő ikonjai GPS-állapot Térkép nézet Térképbeállítások Kijuttatás-szabályozás AutoSwath Területrögzítés állapota Kormányzás állapota NORAC Kijelző színmagyarázata Járműikonok Zoom/Döntés ikonjai Beállító gombok Beállító (villáskulcs) gombok Hozzáadás gomb NORAC Kormányzás-átadás gombjai Eltávolítás gomb Sorvezetés Sorvezetés meghatározása 3

4 Betakarítás Táblarész képernyő Betakarítás diagnosztika Betakarítás gomb Vetés (SeedCommand ) Előírt dózis Tényleges dózis Munkagép szakaszok Kijuttatás-szabályozás képernyő 4

5 Munkagép szakaszok Összefoglaló útmutató DirectCommand folyadék Előírt dózis Tényleges dózis } Tartályszint NORAC UC5 Kijuttatás képernyő: 1 Kijuttatás képernyő: 2 Kijuttatás képernyő: 3 DirectCommand száraz Előírt dózis Tényleges dózis } Tartályszint Munkagép szakasz Kijuttatás képernyő: 1 Kijuttatás képernyő: 2 Kijuttatás képernyő: 3 5

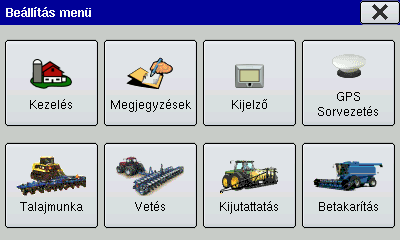

6 Beállító menük Termelő Szezon Tábla Farm Határvonal Táblajelölők Általános Memória Tulajdonságok Speciális Másolás kártyára Tartalék Helyreállít Frissít Általános Sorvezetés Korrekció forrás GPS gyakoriság Sorvezetés típusa Mintafájlok LED-sor beállítások Gépkezelő jelenléte Kézi vezetés OnTrac2 ParaDyme 6

7 Gépkapcsolás menüi Konfiguráció Jármű Munkagép Kontroller Termék Konfigurációs beállítások Sebességbemenet AutoSwath GPS külpontosság Fogásszakasz eltolása Kontroller beállítások Termék hozzáadása Termékmix hozzáadása Termék importálása Konfiguráció Kombájn Vágóasztal Sebességbemenet AutoSwath Termény beállítások Színezés beállítás GPS külpontosság Vágóasztal külpontossága Növény Kalibrálás Súly Nedvesség Vibráció Hőmérséklet Konfiguráció Jármű Munkagép Konfigurációs beállítások Sebességbemenet GPS külpontosság Fogásszakasz eltolása Konfiguráció Jármű Munkagép Kontroller Termék Konfigurációs beállítások Sebességbemenet AutoSwath GPS külpontosság Fogásszakasz eltolása Kontroller beállítások Termék hozzáadása Termék importálása 7

8 Biztonsági figyelmeztetés Az OnTrac2 GPS Assisted Steering System (GPS-támogatású kormányzási rendszer) (OnTrac2) és a ParaDyme GPS Automated Steering System (automatizált kormányzási rendszer) (ParaDyme) kizárólag mezőgazdasági célt szolgál. A rendszerek csak mezőgazdasági járművekkel használhatók és nem használhatók semmilyen más típusú járművel vagy semmilyen más célra. Biztonsági utasítások az OnTrac2 GPS Assisted Steering System (GPS-támogatású kormányzási rendszer) használatához Alaposan olvassa el a biztonsági utasításokat és a felhasználói kézikönyveket, valamint tartsa be az utasításokat. A munkatevékenység megkezdése előtt a kezelőnek elegendő ismerettel kell rendelkeznie az OnTrac2 GPS-támogatású kormányzási rendszer biztonságos használatával kapcsolatban. Az OnTrac2 GPS-támogatású kormányzási rendszer telepítése során körültekintéssel kell eljárni a balesetek elkerülése érdekében. Az OnTrac2 GPS-támogatású kormányzási rendszer használata előtt minden funkció üzemképességét ellenőrizni kell. Kétségek esetén ne kockáztasson, hanem hívjon szakembert. Csak a jármű vezetésére felhatalmazott személy használhatja az OnTrac2 GPS-támogatású kormányzási rendszert. Az OnTrac2 GPS-támogatású kormányzási rendszer használata előtt ellenőrizze a beállításokat és a Jelenlét-kapcsoló helyes működését. A kezelő ne lépje túl az adott üzemi területre előírt biztonságos sebességhatárt. Hívjon szakembert, ha kérdések merülnek fel az OnTrac2 GPS-támogatású kormányzási rendszer biztonságos használatával vagy a kezelési utasításokkal kapcsolatban. Ne használja és ne üzemeltesse az OnTrac2 GPS-támogatású kormányzási rendszert nem biztonságos időjárási körülmények között. Ne használja az OnTrac2 GPS-támogatású kormányzási rendszert, ha a terep nem biztonságos. A kezelőnek tisztán kell látnia a terepet, amikor az OnTrac2 GPS-támogatású kormányzási rendszert használja. Ha rendellenes helyzet adódik, például túl nagy rezgések, akkor azonnal kapcsolja ki az OnTrac2 GPS-támogatású kormányzási rendszert és hívjon szakembert. A rendszerek használata vagy telepítése során Az OnTrac2 rendszer és a ParaDyme rendszer telepítése során, valamint a kalibrálás és hangolás alatt a jármű kerekei elfordulhatnak. Az ilyen lépések előtt győződjön meg róla, hogy senki és semmi ne legyen a kerekek közelében. A jármű ülését és kormánykerekét helyezze normál üzemi helyzetbe és ellenőrizze, hogy az OnTrac2 Mechanical Drive Unit (mechanikai meghajtó egység) (MDU) nem ütközik-e más kezelőszervekkel. A rendszer minden bekapcsolása során a kezelőnek el kell olvasnia és nyugtáznia kell az Automatikus kormányzás felelőségi figyelmeztetését. Hívjon szakembert, ha kérdések merülnek fel az OnTrac2 rendszer, a ParaDyme rendszer biztonságos használatával vagy a kezelési utasításokkal kapcsolatban. Figyeljen a jármű útjába eső tárgyakra. Az OnTrac2 rendszer vagy a ParaDyme rendszer ezeket nem ismeri fel és nem kerüli ki. Maradjon a járműben, amíg az OnTrac2 rendszer vagy a ParaDyme rendszer üzembe helyezésre kerül. Az OnTrac2 rendszert vagy a ParaDyme rendszert csak nyílt mezőn használja. Semmilyen közúton ne kapcsolja be. A kezelő ne lépje túl az adott üzemi területre előírt biztonságos sebességhatárt. Ne használja az OnTrac2 rendszert vagy a ParaDyme rendszert, ha a terep nem biztonságos. Ne használja és ne üzemeltesse az OnTrac2 rendszert vagy a ParaDyme rendszert nem biztonságos időjárási körülmények között. A kezelőnek tisztán kell látnia a terepet, amikor az OnTrac2 rendszert vagy a ParaDyme rendszert használja. Ha rendellenes helyzet adódik, például túl nagy rezgések, akkor azonnal kapcsolja ki az OnTrac2 GPS-támogatású kormányzási rendszert vagy a ParaDyme rendszert és hívjon szakembert. A rendszerek használata után Kapcsolja ki az OnTrac2 rendszert vagy a ParaDyme rendszert, mielőtt közútra hajt. A közútra történő kihajtás előtt kapcsolja ki a tápfeszültséget az MDU-n. SZERZŐI JOGI NYILATKOZAT Az Ag Leader Technology szerzői jogvédelem alá helyezte ( 2010) ennek az Összefoglaló útmutatónak a tartalmát és az EDGE rendszer programját. Az Ag Leader Technology előzetes beleegyezése nélkül nem készíthető másolat. 8

9 OnTrac2 telepítés áttekintése Részletesen lásd az OnTrac2 Hardvertelepítési kézikönyvet. FIGYELMEZTETÉS: Bekapcsolt GPS-rendszer esetén nem szabad elhagyni a járművet annak érdekében, hogy a jármű nehogy valakin áthaladjon. FIGYELMEZTETÉS: A GPS-kormányzási rendszer járműre történő telepítése előtt olvassa el a mellékelt dokumentációt annak érdekében, hogy megismerje az OnTrac2 EDGE rendszerrel együtt történő használatában rejlő veszélyeket. FIGYELMEZTETÉS: Kapcsolja KI az MDU áramellátását vagy vegye ki az MDU-t a kormányoszlopból annak érdekében, hogy elkerülhető legyen a kormányzás véletlenszerű bekapcsolása vagy a jármű feletti uralom elvesztése a közúton történő vezetés során. Soha ne vezessen közúton vagy közterületen bekapcsolt GPS-kormányzási rendszerrel. Fő dörzskerék futófelülete Görgők FIGYELMEZTETÉS: A kilincs zárása előtt ellenőrizze, hogy a fő dörzskerék futófelülete megfelelően kapcsolódjon a három görgőhöz. Ha a futófelület nem megfelelően kapcsolódik, akkor fennáll az MDU és a kormánykerék károsodásának veszélye bekapcsolt OnTrac2 rendszer mellett. FIGYELMEZTETÉS: Ügyeljen rá, hogy a szerelvény ne zavarja a jármű kormányoszlopon levő egyik kapcsolóját sem. Elfordulásgátló tüske 9
