2 1. ÚJ JELŐLÉSEK, MEGNEVEZEÉSEK FONTOS:- nincs már kémény, helyette égéstermék-elvezető berendezés van (mi azért a továbbiakban is kéményekről beszélünk!) - nincs már füst, helyette gáznemű égéstermék van - égéstermék-elvezető berendezés: TERMÉK, amely lehet 1. rendszer jellegű, és 2. nem rendszer jellegű Égéstermék-elvezető berendezés Olyan héjból vagy héjakból álló szerkezet, amely egy vagy több járatot képez Járat Üres tér, amely az égésterméket a külső térbe vezeti Béléscső Égéstermék-elvezető berendezés héjszerkezete, olyan építőelemekből áll, amelyek felülete érintkezik az égéstermékkel Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 2

3 2. ALAPFOGALMAK, RENDELTETÉS - Kémények fejlődése: régen egyhéjú kémények voltak, de a tüzelőberendezések fejlődésével és a kondenzáció, kémény korrózió növekedésével - ma már csak kéményeket alkalmaznak - Megnevezés: MSZ-EN 1443 szerint - Kémény és az épület: kémény elhelyezése, csak lakóépülettel foglalkozunk - Kémény rendeltetése: füstgáz, égéshez biztosítása - Kémény fizikai vonatkozásai, működése: sűrűség és. különbség = eltérő nyomás gázoszlop ereje kéménynyomás, vákuum, huzat - A huzat mértékét befolyásolja: a kémény., a kürtő áramlási ellenállása, a külső., a külső levegő és füstgáz hőfokkülönbsége, mindenkori légnyomás (lásd 2. ábra) Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 3

4 Kéményelhelyezés alaprajzi lehetőségei lakóépületeknél Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 4

5 Kémény helye az épületben kémény a teherhordó falban összefalazással kémény falsüllyesztékben kémény összefalazás méretrendi összefüggése kéményfej kialakítása Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 5

6 3. Kémény működés legfontosabb fizikai összefüggései Huzat szívás alatt álló kémények fizikai összefüggései (régi méretezés) Δp = Δp g + Δp g = g. (δ kl δ fg ) = (m/s 2 m kg/m 3 ) = kg m/s 2 = N = 1pa m 2 m 2 Ahol, a g = nehézségi gyorsulás (m/s 2 ) h = a kémény magassága (m) δ kl = külső levegő sűrűsége (kg/m 3 ) δ fg = füstgáz sűrűsége (kg/m 3 ) Huzat és a légköri nyomás értelmezése p o = p st + p din Ahol, a p o = a mindenkori légköri nyomás bar 10 5 p din = szél hatására a levegő dinamikus nyomása p din =. = δ kl / 2 w 2 k (pa) Ahol, w = a szél sebessége (m/s, 1km/h = 3.6m/s) k = aerodinamikai tényező ha k>0 túlnyomás, ha k<0 depresszió Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 6

7 Huzat és a légköri nyomás értelmezése p 0 = p st + p din Ahol, a p 0 = a mindenkori légköri nyomás Huzat =.. légárama = két nyomás-különbség együttes hatására jön létre Kémény működésének grafikai összefüggései Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 7

8 4. Kémény működés fontosabb kémiai összefüggései Tüzelőanyagok: Szilárd tüzelőanyagok: tűzifa, szén,.. (fahulladékból, kukoricaszár és csutka, gabonafélék szalmájából préselt apró szemű tüzelőanyag) Fontos! a fa megújuló energiaforrás, mert égésekor.. keletkezik, amennyit a fa élete során lekötött! (környezetvédelem) terjed a faelgázosítás, - jó Hatásfokkal elégethető, égetéskor a károsanyag kibocsátás jóval kisebb mint más fosszilis energiahordózóknál (nehézfémek, kéndioxid, savak), Hazai tűzifapiac 3 millió m 3, amely 770 millió liter olajnak,vagy 818millió m 3 földgáznak felel meg, Cseppfolyós tüzelőanyagok: fűtőolaj, tüzelőolaj,, sok káros anyag! Légnemű tüzelőanyagok: földgáz, primagáz (egyszerű tüzelés,de drága és egyszer nem lesz, tudjuk vannak gázviták!) Aki fával fűt, tárolt Napenergiát hasznosít Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 8

9 Égés: tüzelőanyagok fejlődése(városi gáz, szén, brikett, fa, földgáz, olaj, pellet) égés feltétele éghető. egyesülése = hőenergia égés folyamata, tökéletlen égés = CO (életveszély!) Egyes tüzelőanyagok elégetésekor keletkező vízgőz mennyisége a kilépő füstgáz hőmérséklet függvényében: 1lit. olaj elégetésekor l vízgőz keletkezik C füstgáz hőm. mellett 1kg. tűzifa elégetésekor l vízgőz keletkezik C füstgáz hőm. mellett 1 kg szén elégetésekor l vízgőz keletkezik C füstgáz hőm. mellett 1 m3 földgáz elégetésekor l. vízgőz keletkezik C füstgáz hőm. mellett 1 kg pellet biomassza elégetésekor l vízgőz keletkezik C füstgáz hőm. mellett Fűtőértékek összehasonlítása: Tüzelőanyag mértékegység fűtőérték Földgáz m 3 35 MJ Tűzifa kg MJ Fűtőolaj l 36 MJ Kőszén kg MJ Folyékony gáz kg 45 MJ Pellet -biomassza kg MJ Energia szempontjából alapvető mértékegységek: 1kWh = 3.6 MJ 1 MWh = 3.6 GJ (giga joule) Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 9

10 Páradiffúzió kérdése: létrejön, mert: - jobb hatásfokú tüzelőberendezések miatt.. - egyhéjú szigeteletlen, vagy többhéjú szigetelt, de kiszellőzetlen kéményeknél párakicsapódás párakicsapódás magyarázata: - ha a kürtő belső felületi hőmérséklete<mint a harmatponti hőmérséklet - vagy a. levegő relatív nedvességtartalma eléri a 100 %-t, - azaz a füstgáz abszolút nedvességtartalma nagyobb, mint amennyi azt telítené, megoldás: - a kürtők hőszigetelése és kiszellőzés megoldása a kémény teljes magasságában Kondenz-pára elvezetés elvi kialakítása kéményeknél Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 10

11 Savas kondenzáció kérdése: égés során a Tüzelőanyagok alkotói átalakulnak = C+O 2 =CO 2, S+O 2 =SO 2, 2H 2 +O 2 = 2H 2 O, N 2 +O=N 2 O (sok kén van a földgázban és az olajban, sok nitrogén van a szénben) a füstgázban a.. vegyül a CO 2 -vel, az SO 2 -vel, az SO 3 -al és lesz.,.. és (erős sav) H 2 CO 3 szénsav, H 2 SO 4 Lúgos kémhatású szilikátok és a savak alkotnak, amely = a kémény korrózióval Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 11

12 5. Kéményekkel kapcsolatos alapfogalmak alapelemei: 1 kéményfej 2 járat 3 tisztítóajtó 4 béléscső 5 szigetelés 6 külső héj 7 külső burok vagy burkolat 8 többhéjú égéstermék-elvezető berendezés 9 tüzelőberendezés 10 összekötő elem 11 koromzsák ajtó 12 kondenzgyűjtő Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 12

13 6. Kémények csoportosítása Rendeltetésük szerint lehetnek:. kémények: azonos szinten max. 60kW összteljesítm. tüzelőberendezéseinek kéménye (egyhéjú falazott bélelt, többhéjú szilikát kémények, szerelt fém kémények) Gyűjtő kémények: egymás feletti több rendeltetési egységek kéménye Központi kémények: 60 kw-nál nagyobb teljesítményű, több rendeltetési egység kéménye Tüzelőberendezés működési módja szerint: alatt álló kémény: olyan kémény, amelynek- a tüzelőberendezések becsatlakozási helyén- a nyomás kisebb, mint a környezeti nyomás (nyílt égésterű atmoszférikus üzemű egyedi tüzelőberendezések kéménye kémény: olyan kémény, amelynek béléscsövében a nyomás nagyobb, mint a környezeti nyomás (zárt égésterű egyedi tüzelőberendezés kéménye) Száraz üzemmódú kémény: amikor a béléscső belső felületének hőmérséklete a harmatpont felett van Nedves üzemmódú kémény: amikor a béléscső belső felületének hőmérséklete a harmatponttal megegyezik, vagy alatta van Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 13

14 Felhasznált tüzelőanyag szerint lehetnek: Vegyes használatú kémények: különféle (fa, szén, pellet, gáz és olaj) halmazállapotú tüzelőanyaggal üzemeltetett tüzelőberendezések kéményei Egyféle használatú kémények: azonos fajtájú tüzelőanyaggal üzemeltetett tüzelőberendezések kéményei Készítési módjuk szerint lehetnek:.. egyhéjú, előre gyártott elemekből épített.. és szerelt kémények Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 14

15 KÉMÉNY KONSTRUKCIÓK tüzelőberendezésekhez Egyhéjú kémények Falazott kémények Bélelt falazott kémények Többhéjú kéményrendszerek Samott csöves kémények Kerámiacsöves kémények Fém kémények... égésterű tüzelőberendezésekhez Egyszeres bekötésű LAS kémények Többszörös bekötésű LAS kémények Tartalékfütés Kandallók Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 15

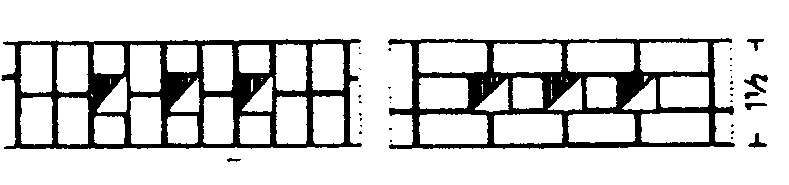

16 ATMOSZFÉRIKUS TÜZELŐBERENDEZÉSEK EGYHÉJÚ KÉMÉNYEI Falazott kémények Alkalmazás:- tartalék kéményként Terv. és kivitelezési előírások: -. cm 2 -ig építhető, 280 cm 2 -ig falban, e felett pillérben építhető, szerelvényezése tilos, falvég, 1+1/2 T. vtg. falban 14/14 falazása 3/4 T. vtg. felépítmény falazása 1 T. vtg. felépítmény falazása Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 16

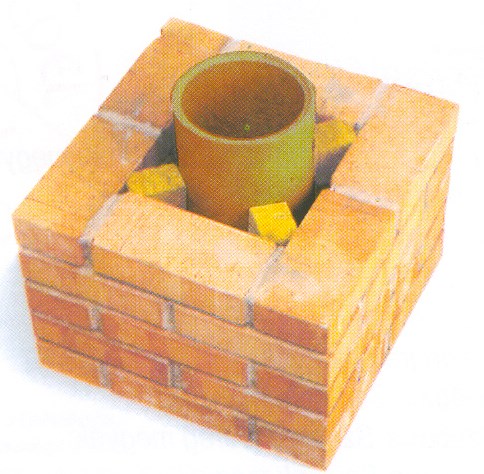

17 BÉLELT EGYHÉJÚ KÉMÉNYEK Samottcsöves kémények Alkalmazás: minden tüzelőanyagra Tervezési és kivit. előírások: -a fallal együtt épül, C-ig hőálló,, saválló, - első párakivezető,- hőtágulás Kéményfej kialakítása Alaprajzi kialakítása Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 17

18 BÉLELT EGYHÉJÚ KÉMÉNYEK Fém béléscsöves kémények Alkalmazás: -70-es években un. Westernform alum., 0.12 mm, savas kondenzáció! -ma V4A min. rozsdamentes acél mm vtg, utólagos béleléseknél Spiró cső (Westernform) flexibilis R= mm, s=0.12, Ø= mm Rozsdamentes cső toldása, bedugós vég a karmantyús végbe tolva, majd elforgatva Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 18

19 BÉLELT EGYHÉJÚ KÉMÉNYEK. béléscsöves kémények Anyaga: PVDF, PP és műgyanta, flexibilis cső FURANFLEX:-. üvegszövet erősítésű műgyanta, falbontás nélkül behúzható, C füstgáz hőm. megfelel, gáztömör, Beépítés:. formában húzzák be, 0.5 bar nyomáson C-o s gőzzel felfújják, gáz és olaj fűtésre alkalmas, Ø mm, max. 75 m Bármilyen keresztmetszetre alkalmas Behúzás Felfújás Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 19

20 TÖBBHÉJÚ KÉMÉNYEK Samott csöves kémények Alkalmazás: alkalmas, atmoszférikus tüzelőberendezésekhez Működési elve: az átszellőztetett külső 2 héjú falak elve, saválló samottcső Tervezési és kivit. előírások: -. kell, - alsó kondenz elvezetés,- átszellőzés, Ø cm, elem kombinációk (helyiség szellőzése) Hátsó kiszellőzésű és mellékcsatornás elem Hátsó kiszellőzésű többhéjú kémény Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 20 elrendezése

21 TÖBBHÉJÚ KÉMÉNYEK Kerámia csöves kémények Működési elve: ua. mint samott csöves kéményeké, teljesen saválló és érzéketlen a nedvességre, alapvetően zárt, kondenzációs tüzelőberendezéshez Fém kémények Működési elve: hátsó szellőzés nélkül Rozsdamentes kialakítás miatt, száraz Építés, atmoszférikus, zárt tüzelőber. Tervezési és kivit. előírások: - Alapozni nem kell,- födémről indítható - lehet elhúzni,- Ø mm, C mm h. elemek, LAS kémény bekötése Fém toldása Dupla falú fém toldása Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 21

22 ZÁRT ÉGÉSTERŰ TÜZELŐBERENDEZÉSEK KÉMÉNYEI Egyszeres bekötésű LAS kémények Zárt égésterű berendezés elvi elrendezése Működési elve, tervezési előírások: - füstgáz elvezetés, égési levegő bevezetés. nyomvonalon készülhet - a túlnyomást a biztosítja - egy nyomvonalon működő LAS kémény hőcserélő is - túl hosszú kémény esetén a jégdugó elkerülése érdekében célszerű osztott nyomvonalat betervezni - a részterhelés rosszabb mint a teljes üzem, - az állandó fordulatszámú ventilátor miatt (füstgáz tömegáramban sok levegő, kis huzat 3-4x-es többlet levegő elvezetés bypass ágon) Többlet levegő elvezetés Égési levegő Füstgáz Ventilátor Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 22

23 LAS kémények bekötési lehetőségei Többszörös bekötésű LAS kémények Gyűjtőkéményeknél - eltérő túlnyomás miatt - visszaáramlás-gátló kell beépíteni (eltérő ventilátor nyomáskülönbségek) Ha több szinten történik a bekötés, akkor a LAS gyűjtő kémény depressziós üzemmódú A túl nagy felhajtóerő elkerülésére nyomáskiegyenlítő nyílást kell beépíteni (2m-el az alsó bekötés alatt) Egy szinten történő bekötésnél 30 cm magassági eltérés kell a bekötések között GMBSZ szerint LAS kéménynél és gáz üzemnél < 140 kw kondenzációs kazánnál a kondenzátum csak vízzáron keresztül, szilárd üzemmódú készülékeknél és LAS kéménynél csak semlegesítő berendezésen keresztül köthető a közcsatornába Többfunkciós kémény Bekötés meglévő falazott Kürtőbe egy nyomvonalon Bekötés külön nyomvonalon Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 23

24 TARTALÉKFŰTÉS Jellemzőik: Nyitott kandalló: KANDALLÓK csak.. (csak 2-3 kw), égési levegőt a térből nyeri - egyik ökölszabály: szabad tűztér nyílás m2-re. m3/h levegőigény kell, ez csak megfelelő méretű helyiség és m3/ helyiség m3 filtráció mellett biztosított -másik ökölszabály: 1 cm2 kémény keresztmetszetre, max cm2 szabad tűztérnyílás adható Zárt kandalló: Két alapvető működésű van: 1. égési levegő a tűztérbe Légcsatornán (max. 2-3m) keresztül a kémény természetes huzata által kerül 2. égési levegő ventilátor szívja be csatornán keresztül Bármelyik megoldást is választjuk a kandallóhoz kapcsolódó kémény mindig huzat szívás alatt üzemelhet Nyílt tűzterű kandalló elvi kialakítása Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 24

25 KANDALLÓK Hagyományos megjelenésű Kandalló Nemesacél öntvény kandalló betét zárt kialakítású Cz. Ottó KÉMÉNYEK Épsz. Kandalló 1. ea. kályha 25

26 Kémény elhelyezés új előírásai Kémény, elhelyezését, tüzelőberendezéshez csatlakozását és tervezését szabályozzák: - 211/2012. (VII.30.) Korm. r. új OTÉK - 37/2007. (XII.13.) ÖTM. r. - MSZ EN ,-2, GMBSZ Részletesen: (csak a változásokkal foglalkozunk!) Új OTÉK szerint: 70 (2) légaknába kémény nem helyezhető el és égéstermék nem vezethető ki 71 (4) légudvarba az (5) bek. kivételével gáznemű lakásfűtő v. vízmelegítő homlokzati kivezetéssel nem építhető, (5) bek. szerint 50 m 2 -es légudvarba max. 6kW készülék beköthető, kivéve a 80 feltételek esetén 74 gáznemű égésterméket a tető fölé kell vezetni, kivéve a 80 -ban foglaltak kivételével 80 (1) homlokzati égéstermék kivezetés tilos, kivéve a (2) bek. feltételeit (2) Kivezetés létesíthető fsz.-es épületen, ha 10m belül nincs épület, vagy többszintes épületnél a kivezetés fölött két irányban 2-2mes sávban nincs szellőzésre szolgáló ablak 6. Ábra Kémény kitorkolás új szabálya az MSZ EN sz. Összehasonlítás a régi szabvánnyal: eredmény a régi szerint 5.2 m- el magasabb szomszéd épületet kell építeni! Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 26

27 Kémény elhelyezési előírások, folytatás 94 Tartalékfűtés lehetőségéről minden lakás legalább egy lakószobájában gondoskodni kell (szilárd tüzelőanyaggal üzemelő tüzelőberendezés huzat-szívás alatt működő kéménye) MSZ EN szerint: 6. Ábra új kémény építésénél a szomszéd épület hatása a kitorkolásra szélnyomás miatt kedvezőtlen a kémény kitorkollása, ha 3 feltétel valamelyike fennáll 1. Ha gerinc felett 0.4 m-nél kisebb a kiemelkedése 2. Ha a 2.3m-nél kisebb a kitorkolás vízszintes távolsága 3. Ha a tető hajlása>25 0 -nál és az égési levegő beszívó nyílás és a kitorkolás a gerinc két oldalán van és a kitorkolás vízszintes távolsága > mint 1.0 m a tetőfelülettől Magastető melletti kedvező kitorkollások Kedvezőtlen kitorkollások Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 27

28 Fém Kémény elhelyezése gépészeti Nagy aknában (körül falazva, A1EI 90 Burkolat) Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 28

29 Szilikát LAS típ. túlnyomásos gyűjtő kémény elhelyezése nagy aknában Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 29

30 Kéményfej burkolattal kéményfej körülfalazással, fedkővel Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 30

31 Jellegzetes kéményhibák Savak által szétmart alumínium béléscső Fém szigeteletlen kémény Egyhéjú szigeteletlen kémény Szélsőfali egyhéjú kémény Sav és kátrány Foltok egyhéjú kéménynél Cz. Ottó KÉMÉNYEK Épsz. 1. ea. 31
