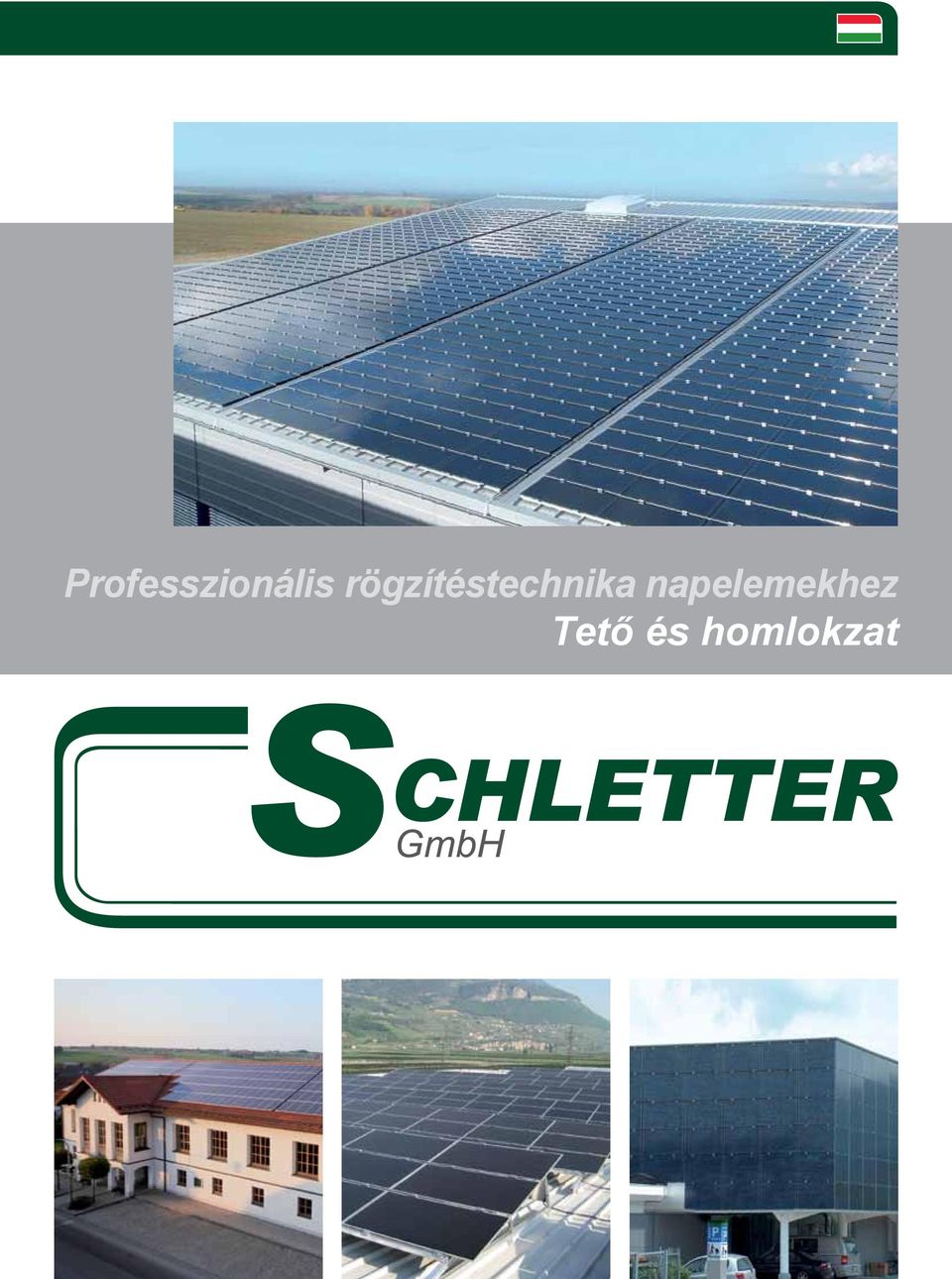

1 Professzionális rögzítéstechnika napelemekhez Tető és homlokzat

2 TARTALOM OLDAL 1 Általános tudnivalók 1.1 Általános információk A rendszer felépítése Rögzítőelemek 4 2 Tetővel párhuzamos szerelés 2.1 Rendszerek áttekintése Szerelési változatok 10 3 Kiemelt szerelés 3.1 A rendszer felépítése, tartóelemek Terhelési változatok Kombinált kiemelőtípus Egyedi rendszerek 16 4 Homlokzati rendszerek 18 5 Tartozékok 19 6 Kiegészítő szolgáltatások 20 Üzemünk az alábbi szabványok szerinti tanúsítványokkal rendelkezik: TÜV Rheinland CERT: ISO 9001:2008 ISO 14001:2004 ISO 50001:2011 DIN : , E osztály szerinti gyártói alkalmasság DIN EN /3 EXC3 szerinti EK-tanúsítvány DIN EN ISO :2006 Hegesztőüzemekkel szemben támasztott átfogó minőségi követelmények DIN 2303 Q2 BK1 szerinti gyártói alkalmasság DIN EN szerinti CL1 szintű tanúsítvány DIN V , C osztály szerinti gyártói alkalmasság TC KLEBEN - DIN , A1 osztály szerint tanúsított ragasztóüzem Sok rendszer építésfelügyeleti engedéllyel is rendelkezik. Valamennyi tanúsítvány és oklevél az interneten is megtekinthető az alábbi webcímen: 2

3 1. Általános tudnivalók 1.1 Általános információk A Schletter PV rögzítéstechnikai rendszer moduláris építőelem-rendszerként univerzálisan alkalmazható minőségi összetevőkből (alumínium/nemesacél) épül fel, és segítségével a szerelő általában szinte bármely szerelési helyzetben felszerelheti bármelyik modult. A rendszer hosszú évek óta bevált rendszerösszetevőkből áll, és állandóan újonnan kifejlesztett, kompatibilis építőelemekkel egészül ki. A modularitás és a minőségi anyagok használata mellett kiemelt figyelmet szentelünk a szerelő támogatására útmutatók, számítási programok stb. segítségével, amelyekkel értékes idő takarítható meg, és amelyek hozzájárulnak a hibák elkerüléséhez. Kívánságának megfelelően különálló alkatrészeket vagy a kidolgozott modulelrendezés szerint összeállított, használatra kész szerelési készleteket biztosítunk önnek. A teljes rendszerhez komplett rendszerstatikai terv áll rendelkezésre táblázatok és programok formájában, amelyek irányelveket határoznak meg minden szerelési szituációhoz, így védve a szerelőt az esetleges károk esetén támasztott garanciális igényektől. A rendszerstatikai terv a fő összetevőkön (szarufahorog, kereszttartó stb.) kívül a speciális rögzítőelemekre és rendszer-méretezési programokra is kiterjed, és szintén folyamatosan új elemekkel egészül ki. A legmodernebb gyártási módszerek a standard szerkezeti elemek racionális előállítását, valamint az ügyfél kérésére a különleges konstrukciók gyors és rugalmas megvalósítását teszik lehetővé. Hegesztési eljárásaink DIN tanúsítvánnyal rendelkeznek (hegesztési szabvány épületi teherhordó szerkezeti elemekhez). A minőség-ellenőrzés a DIN ISO 9001:2000 előírásai szerint történik. A RAL-Solar alapító tagjaiként vállalatokon átívelő formában is a minőségi szint továbbfejlesztése és az üzemegységek közötti kapcsolódási pontok professzionális meghatározása mellett szállunk síkra. Rendszerösszetevőinkre 10 év önkéntes termékgaranciát biztosítunk. Schletter Tartóssági garancia napelemes év szerelvényrendszerek* Fontos tudnivalók: ez a dokumentum a rendszer építőelemeit ismerteti röviden. Az egyes összetevőkkel kapcsolatos további információkat az alkatrész-áttekintésben találja meg. A különböző rendszerekkel kapcsolatos további tudnivalókat a termékismertetők és a használati útmutatók foglalják össze: Ez a jelzés kapcsolódó dokumentumokra utal *Az értékesítéssel és ellátással kapcsolatos általános feltételeket tartalmazó dokumentumban ( foglaltakkal összhangban Módosítás és/vagy műszaki módosítások tárgyát képezheti. 3

4 1.2 A rendszer felépítése Általában két vízszintes kereszttartó profi l tart egy-egy modulsort. A kereszttartókat rögzítőelemek kötik össze a vázszerkezettel, illetve a tetőhéjazattal. A modulokat köz- és véglefogó kapcsok rögzítik a kereszttartókhoz. A modulok szerelése általában függőlegesen történik. A legkülönbözőbb alkalmazási esetekhez megfelelő tartozékok állnak rendelkezésre. 1.3 Rögzítőelemek A szarufahorgok és rögzítési rendszerek széles választéka szinte bármely tetőszerkezetre való felszerelést lehetővé tesz. A vonatkozó rendszerstatikai táblázatok megadják, hogy adott peremfeltételek esetén hány rögzítőelem alkalmazandó. Szarufahorgok Szarufahorgok a legtöbb cserép- és hullámcserépformához rendelkezésre állnak. Kedvező árú hegesztett horogformák közül lehet kiválasztani a megfelelőt a legkülönbözőbb vastagságokban az EcoG-től a VaMax-ig (megerősített forma különlegesen nagy hóterheléshez). Opcionális: KlickTop kivitel Rapid 2+ kivitel a kényelmes, felülről történő szereléshez. Valamennyi horog VA nemesacélból készül. A horgok hegesztési módja DIN tanúsítvánnyal rendelkezik (hegesztési szabvány épületi teherhordó szerkezeti elemekhez). Alkatrész-katalógus: Szarufahorgok A normál szarufahorgok választékát számos tetőfedési módhoz használható egyedi szarufahorgok teszik teljessé. A palától a tegaliton keresztül egészen a hódfarkú tetőfedő elemek teljes választékáig (egyedi lemezcserepekkel is) számtalan forma áll rendelkezésre. Hódfarkú termékismertető Creaton Domino termékismertető PP (Pfette Pfanne) termékismertető és egyebek... Szarufahorog kolostor fedésű tetőkhöz Dél-Olaszország, Spanyolország és Dél-Franciaország az úgynevezett kolostor fedésű tetők hazái. Ezek a cserepek különböző alapzatokra (fa, téglaboltozatos födém vagy beton) helyezve alig biztosítanak tartófelületet a rögzítőelemekhez. A kolostor fedésű tetőkhöz készített rendszer speciális szarufahorog-formákat kínál a probléma áthidalására. Kolostor fedésű tető termékismertető Normál kivitel KlickTop gyorsrögzítővel Rapid 2+ rendszerhorog Hódfarkú Kolostor fedésű tetők Iso07 A tetőre helyezett szigetelés esetén a hagyományos szarufahorog-formák hosszabb csavarokkal és távtartó hüvelyekkel kombinálhatók. Kérjük, vegye fi gyelembe, hogy a szerelő általi kivitelezést a tetőre helyezett meglévő szigetelésnek megfelelően kell megtervezni, és kiviteltől függően horgonként csak csökkentett mértékű terhelés alkalmazható. Iso07 termékismertető Az Eco90 tartóelem statikailag megbízható szerelést biztosít a laminált kötőelemekhez való oldalsó csavarozás mellett, minden Schletter szarufahoroghoz. Eco90 termékismertető Eco90 Iso07 4

5 Rögzítőkészlet hullámlemezhez Eternit-, trapézlemez és palatetők esetén általában a hullámtetőkhöz kínált rögzítőkészlet használatos. A tetőhéjazatot egy speciális tőcsavar rögzíti a vázszerkezethez, amely egy adapterlemezen keresztül a kereszttartót is hordozza. Egy UV-álló EPDM-tömítést az ellenoldalról egy tömítőkúp és egy fogóperem tart meg, így az biztonságosan szigeteli a szerelési furatot. Kérjük, vegye fi gyelembe, hogy hosszmerevítős tetők esetén érdemes lehet csak függőleges síneket elhelyezni és a modulokat ezekre merőlegesen lefektetni. KlickTop KlickTop kivitel: Optimális szerelési idő és egyúttal tökéletesített statikai értékek KlickTop rögzítőkészlet hullámtetőhöz termékismertető FixW-1876 Ennek a rögzítési módnak az előnye, hogy hóterhelés esetén síkban felfekszik két hullámhegyre, és így biztosítja a hullámprofi l optimális tehereloszlását. A szél szívóereje ugyanakkor nem terheli meg a hullámprofi lt, mivel az a lerögzítésen keresztül közvetlenül a vázszerkezetet terheli. A rögzítés fából és acélból készült vázszerkezetek esetén is lehetséges. FixW-1876 termékismertető Rögzítőkészlet állókorchoz Álló lemezkorcokkal ellátott lemeztetők esetén úgynevezett fém korcrögzítők használatosak. Ezeket az álló lemezkorcokba kell beakasztani, így tartják a kereszttartó profi lt. Figyelembe kell venni a tetőhéjazat statikáját, a lemezrögzítésnek igazodnia kell a fellépő szívóerőkhöz! A titáncink lemeztetők használata nem ajánlott, mivel ezek a tetők fagypont alatti hőmérsékleten rendkívül rideggé válnak, ezért megrepedhetnek (alternatív megoldásként a FixPlan rendszer alkalmazható). Legyen szó KalZip vagy BEMO, Zambelli vagy Fischer Klip-Tec lemeztetőkről, a legtöbb tetőformához megfelelő kapcsokat kínálunk. Amennyiben az ön által használt lemeztető nem szerepel a listán, rövid határidővel egyedi forma is kialakítható. Alkatrész-katalógus: Lemeztető-rögzítés Fix2000 A Fix2000 egy, immár több tízezerszer bizonyított rögzítőelem trapézlemez tetőkhöz és szendvicsszerkezetű elemekhez. A Fix2000 bilincs méretre készül a mindenkori trapézlemez formához, és négy-négy önmetsző csavarral kerül rögzítésre. Gyárilag beragasztott gumibetéttel vagy külön is szállítható. KlickTop kivitel: Szerelés felülről még gyorsabban Fix2000/Fix2000 KlickTop termékismertető Fix2000 méretellenőrző lista KlickTop VarioFix-V A VarioFix-V rendszer a Schletter normál síneinek és a SingleFix-V egyszeres rögzítőelemeknek a kombinációjából épül fel, és függőleges modulszereléshez van kialakítva. VarioFix-V termékismertető 5

6 SingleFix-V A Schletter SingleFix-V egy biztonságos rögzítési lehetőség függőleges modulszereléshez, minimális anyagfelhasználással. A SingleFix-V megoldáshoz rendszerstatikai terv tartozik, továbbá típusjóváhagyással és dokumentált rögzítőerővel bíró speciális csavarokat alkalmaz. Az áttekintő táblázatokon azonnal látható, miként kell elosztani a rögzítőelemeket, és milyen terhelések megengedettek! SingleFix-V termékismertető SingleFix-H A Schletter SingleFix-H egy biztonságos rögzítési lehetőség függőleges modulszereléshez, minimális anyagfelhasználással. A rendszer egyszeres keresztszerelésű modulokból álló modulmátrixok egyszerű kiegészítéseként is kifejezetten megfelel. A SingleFix-H megoldáshoz rendszerstatikai terv tartozik, továbbá típusjóváhagyással és dokumentált rögzítőerővel bíró speciális csavarokat alkalmaz. Az áttekintő táblázatokon azonnal látható, miként kell elosztani a rögzítőelemeket, és milyen terhelések megengedettek! SingleFix-H termékismertető FixPlan A FixPlan rögzítőrendszer különféle kialakítású sima lemeztetőkre, illetve állókorcos tetőkre való rögzítésre szolgál. Előnye a vázszerkezethez való biztonságos rögzítés és a lemeztető hőtágulásból adódó hosszváltozásaival szembeni tolerancia. FixPlan KlickTop termékismertető KlickTop StandOff Optimális kiemelő rendszer csekély tartóerőtöbblettel rendelkező tetőkhöz, a trapézlemezhez (tartóhéjazat) való rögzítés révén a rendszer független a kötőelemektől; a telepítési raszter szabadon kiválasztható, ami jelentős előnyökkel jár. A rögzítés az építési felügyelet által jóváhagyott csavarokkal történik oly módon, hogy a rendszer az elfogadott műszaki szabályok szerint statikailag megbízható. StandOff termékismertető FixT / FixE rögzítési rendszer A Schletter FixT rögzítési rendszer esetében a terhelés napelemes alépítményből egy nyomólemezen és acéllemeznél távtartó hüvelyeken, falemeznél pedig tőcsavarokon keresztül a meglévő vázszerkezetre kerül. A rendszer egyhéjazatú trapézlemezes tetőknél és szendvicsszerkezetes tetőknél is használható. A speciális alumínium tartóelemek optimális illesztést biztosítanak a legkülönbözőbb tetőfedési módokhoz. A Schletter FixE rögzítőrendszert kifejezetten acél- vagy fa szelemenre helyezett eternittetőkhöz fejlesztettük ki. A szigetelés egy speciális EPDM-idom felhasználásával történik, amely pontosan illeszkedik az eternitlemez formájához, és ezáltal garantálja az optimális tömítettséget. Fa szelemennél alternatív lehetőségként normál tőcsavarokkal történő, illetve kombinált rögzítés is lehetséges. FixT/FixE termékismertető FixT/FixE ellenőrző lista CompactVario termékismertető FixT fán FixT acélon FixE acélon 6

7 Modulprofil Az Eco05, SoloLight, Solo05, SoloPlus és Profi 05 kereszttartó profi lok a különböző rögzítési rendszerek standard alapelemei. A számos további profi lforma komplett építőelem-családdá egészíti ki a rendszert szinte bármely alkalmazási esethez. A standard profi lokat például felfelé a Profi Plus profi l, valamint a nagy fesztávú GP1 GP3 profi lsorozat egészíti ki. Eco 05 Solo 05 Alépítményekkel használatos folytonos vagy keresztsínként a DN sorozat profi ljai felelnek meg. A kiválasztást és a professzionális kivitelezést méretezési programok segítik mindegyik profi lforma esetében. Alkatrész-katalógus: Profi lcsaládok Profi 05 Záródugó Solo,Profi 05 Bepattintós rendszer / Rapid 2+ modulrögzítés A modulok kereszttartó sínekre való rögzítésére szolgáló bepattintós rendszer optimális biztonságot és rövid szerelési időt szavatol, ezért standard rögzítési módként használatos úgy normál, mint egyedi tartóprofi lok esetén. Gyors és kényelmes szerelés Biztonságos rögzítés nemesacél menettel Standard szerkezeti elemek A Rapid 2+ modulkapocsrendszer a kereszttartóra történő közvetlen szerelésre szolgál, szerelésre kész kapcsokkal. Alkatrész-katalógus: Tartozékok, modulkapcsok Bepattintós rendszer Rapid2+ modulkapocsrendszer Modulrögzítési megoldások Keretes modulok esetén az illeszkedő alumínium köz- és véglefogó kapcsok gyakorlatilag minden modultípushoz rendelkezésre állnak. A Schletter továbbra is a stabil kivitel mellett száll síkra, amely a kapocsnyomást kímélően szétosztja a modulkereten, és így megelőzi az üvegben fellépő feszültségeket! Laminált modulok esetén adott modulvastagsághoz a LaminatEco sorozat a megfelelő választás, míg a LaminatProfi sorozat univerzálisan alkalmazható különféle vastagságokhoz. Függőleges szerelés esetén ajánlott a VA biztonsági horgok használata a lecsúszás elleni védelemként. A LaminatGS sorozat kifejezetten pikkelyes szereléshez van optimalizálva. Alumínium Közlefogó Laminat Eco6 Közlefogó Alkatrész-katalógus: Modulkapcsok Laminált szerelés általános útmutatója Potenciálkiegyenlítés termékismertető Laminált Profi sorozat Rapid 2+ Közlefogó 7

8 2. Tetővel párhuzamos szerelés 2.1 Rendszerek áttekintése Schletter Standard Két vízszintes kereszttartó profi l tart egy-egy modulsort. A kereszttartókat szarufahorgok vagy egyedi rögzítőelemek kötik össze a vázszerkezettel, illetve a tetőhéjazattal. A modulokat köz- és véglefogó kapcsok rögzítik a kereszttartókhoz. A modulok szerelése általában függőlegesen történik. Schletter Standard termékismertető GridNorm (keresztsínek) A GridNorm keresztsínrendszer normál sínekből épül fel, így a saját készletezésből adódóan még egyszerűbben és gyorsabban előkészíthető. A KlickTop összetevő gyorsabb, olcsóbb és stabilabb keresztszín-összekötőként funkcionál. GridNorm termékismertető KlickTop termékismertető Rapid 2+ ferdetetős rögzítéstechnikai rendszer cseréptetőkhöz optimalizálva szerelés felülről valamennyi szerelési lépés egyetlen szerszámmal kényelmes magasságbeállítás mindössze 3 rész gyárilag teljesen előkészítve Rapid 2+ termékismertető LaQ07 Az LaQ07 rendszer esetében a modulok keresztben kerülnek lefektetésre és közös tartósínekre fekszenek fel. A megfelelő modulkapcsokkal így alacsony elemfelhasználás mellett is elérhető az optimális rögzítési geometria; ez rendkívül kedvező a rendszer teljes ára tekintetében! LaQ07 termékismertető 8

9 BiPv 2-11 tetőn belüli rendszer ( félév) A valódi tetőbe integrált rendszer, kifejezetten keret nélküli modulokhoz. A teljes szigetelésnek köszönhetően nincs többé szükség alsó tömítőrétegre. Plandach5 tetőbe integrált rendszer A Schletter Plandach5 egyesíti magában a tetőre helyezett rendszerek előnyeit és modularitását, valamint a tetőn belüli rendszerektől elvárt tulajdonságokat. A Schletter BiPv 2-11rendszertől eltérően ugyanakkor itt szükség van alsó tömítőrétegre! Plandach5 termékismertető Plandach5 szerelési utasítás RoofIn inlay (becsúsztatós) rendszer Minden esetben fi gyelembe kell venni, hogy az inlay rendszereket csak megfelelően tanúsított modulokkal együtt szabad használni, mert egyébként a modulokra vonatkozó garancia érvényét veszti. Az inlay technológia révén mindig garantált a modulok leesés elleni megfelelő biztosítása. RoofIn termékismertető 9

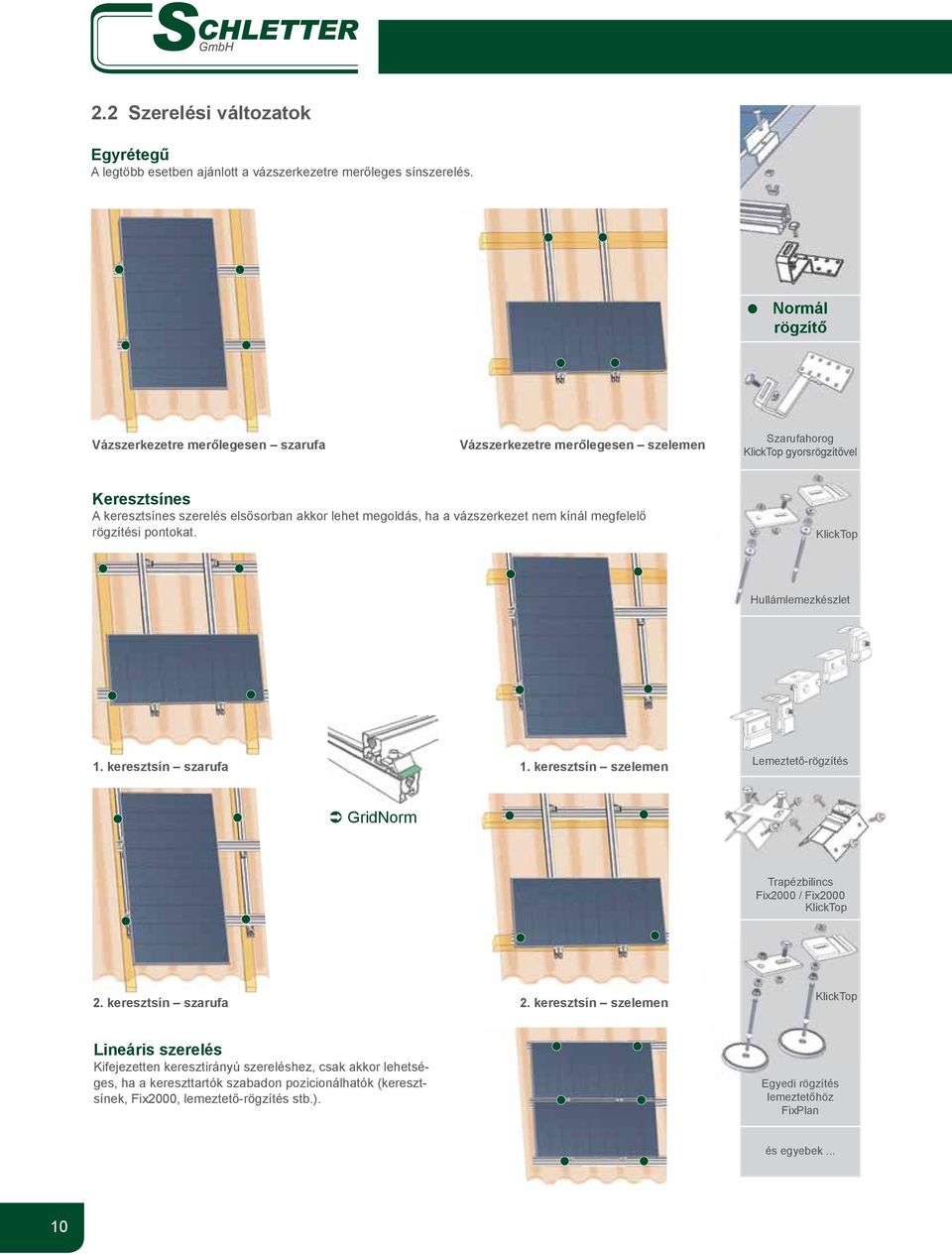

10 2.2 Szerelési változatok Egyrétegű A legtöbb esetben ajánlott a vázszerkezetre merőleges sínszerelés. Normál rögzítő Vázszerkezetre merőlegesen szarufa Vázszerkezetre merőlegesen szelemen Szarufahorog KlickTop gyorsrögzítővel Keresztsínes A keresztsínes szerelés elsősorban akkor lehet megoldás, ha a vázszerkezet nem kínál megfelelő rögzítési pontokat. KlickTop Hullámlemezkészlet 1. keresztsín szarufa 1. keresztsín szelemen Lemeztető-rögzítés GridNorm Trapézbilincs Fix2000 / Fix2000 KlickTop 2. keresztsín szarufa 2. keresztsín szelemen KlickTop Lineáris szerelés Kifejezetten keresztirányú szereléshez, csak akkor lehetséges, ha a kereszttartók szabadon pozicionálhatók (keresztsínek, Fix2000, lemeztető-rögzítés stb.). Egyedi rögzítés lemeztetőhöz FixPlan és egyebek... 10

11 3. Kiemelt szerelés A kiemelt szerelési rendszerek tervezésekor a profeszszionális munkamódszer alapján egy átfogó építőelem-rendszerből kell kiválasztani az adott helyzethez megfelelő rendszereket és összetevőket, amelyeket az előírásoknak megfelelően kell felhasználni. Ez a dokumentum a lapostetős rendszerek különböző típusait ismerteti, továbbá olyan rendszerösszetevőket, amelyek más rendszerekben is felhasználhatók. Rendszerspecifikus rögzítők Terhelés Standard tartozékok Alapvetően meg kell különböztetni az alábbiakat: a) Rögzítési rendszerek tetőáttöréssel és b) Lesúlyozott megoldások tetőáttörés nélkül Lesúlyozott megoldást sohasem szabad alapos előzetes tájékozódás nélkül kiválasztani vagy kínálni, mert ha a tető adott esetben nem rendelkezik elegendő tartóerőtöbblettel, akkor ez a lehetőség eleve ki van zárva! E tekintetben különösen tekintettel kell lenni arra, hogy pontosan az újonnan életbe léptetett szabályozás szerinti terhelési számítások (szélterhelés a DIN 1055, 4. rész (2005/03) és az Eurocode 1 (2002/06) szerint) adott körülmények között igen nagy terhelési erőket tesznek szükségessé, amelyeket azonban egy meglévő tető nem minden esetben bír el; a Schletter kényelmes, a legújabb szabványoknak megfelelő számítási szoftvert kínál ehhez! Intelligens konstrukciós változatok kiválasztásával a szükséges terhelések adott esetben akár töredékükre is csökkenthetők; ehhez szakszerű tanácsadást biztosítunk önöknek. Vegyék fi gyelembe a lapostetős rögzítések és terhelések méretezésére vonatkozó általános útmutatóinkat is: Lapostetős szerelés általános útmutatója Tőcsavaros rögzítőkészlet FixPlan FixT acélon FixT fán SolRack SolTub SolCube Terhelési készlet Bepattintós építőelemek Több mint 20 különböző profi l Toldóelemek Dübelbilincs FixE acélon Modulkapcsok Windsafe szélterelő Trapézbilincsek Fix2000 Fix2000 KlickTop Keresztsínek GridNorm AluLight Lemeztető-rögzítés AluGrid Nagy választék kiemelőtípusokból és egyebek... és egyebek... 11

12 3.1 A rendszer felépítése Lapostetős rendszereknél általában két vízszintes kereszttartó profi l tart egy-egy modulsort. A modulprofi lok kiemelőkön helyezkednek el, amelyeket leterhelünk vagy a tető vázszerkezetéhez rögzítünk. A modulokat köz- és véglefogó kapcsok rögzítik a kereszttartókhoz. A modulok szerelése általában függőlegesen történik. Terhelés Kiemelő háromszög Az kiemelő háromszögekre helyezett rendszerek esetében a modulsorokat általában kereszttartókra helyezik, amelyek szintén egyszeres tartóelemeken nyugszanak. Az egyes tartóelemek a tetőhöz rögzíthetők vagy külön-külön terhelhetők. Light kiemelő háromszög Igen könnyű tartóprofi lok, különösen keresztirányú és vertikális szereléshez kisebb fesztáv esetén; normál dőlésszög 30 fok, tetszőleges szög rendelhető. Profi kiemelő háromszög Kedvező árú tartóelemek, amelyek statikailag a vertikális szereléshez és nagyobb fesztávolságokhoz is megfelelőek. Normál dőlésszög 30 fok, tetszőleges szög rendelhető. Tartóelem-sorozat 07 termékismertető FlexConsole termékismertető FlexXXL kiemelő rendszer Teljes körűen előkészített tartóelemkészlet 5,2 m fesztávolsággal nagyobb teljesítményű egyrészes modulasztalok helytakarékos elrendezéséhez. FlexXXL termékismertető Nagyobb alátámasztási távolságok vagy többsoros modulszerelés esetén használható tartóelemek kérésre. Zöldtetős rendszer A speciális zöldtetős tartóelem az altalajtól némi távolságban történő felszerelést biztosít, pl. növényzettel beültetett tetők esetén. Zöldtetős tartóelem termékismertető Tőcsavaros rögzítőkészlet FixPlan FixT acélon FixT fán FixE acélon Trapézbilincsek Fix2000 Fix2000 KlickTop SolRack SolTub SolCube Terhelési készlet Dübelbilincs Windsafe VarioTop A VarioTop tartóelem egyszerű és kedvező árú egytengelyes napkövetést nyári és téli üzem esetén. Ideális lapostetős rendszerekben iskolákban, közösségi intézményekben, részesedési projektekben stb. Mintegy 10%-os többletteljesítményt eredményez. VarioTop termékismertető Rendszerspecifikurögzítők Lemeztetőrögzítés és egyebek... és egyebek... 12

13 3.2 Lesúlyozott változatok SolRack UV-álló újrahasznosított anyagból készülő lemezek a szokásos kiemelő háromszöges kivitellel történő használathoz. A már a tetőn található sódert használja fel a tartóelemek terhelésére, így feleslegessé teszi a sóderrel való további megterhelést. SolRack termékismertető SolTub Ezek az alumínium sódertálcák megkönnyítik a moduláris felépítést és optimális ballasztmegoldást biztosítanak. SolTub termékismertető SolCube Sóderből vagy betonból kialakított ballaszt Optimális tehereloszlás Gyors terhelés kevés csavarkötéssel Utólagos feltöltés Tetővel párhuzamos szerelés esetén is alkalmazható SolCube termékismertető Terhelési készlet Egy terhelési készlet 2 alumíniumprofilt tartalmaz, speciális EPDMprofillal. A profilokat a tartóelemre merőlegesen kell kihajtani, egy-egy csavarral rögzíteni, majd pl. betonszegély elemekkel vagy hasonló tárgyakkal megterhelni. A speciális EPDM-profi l egyenletesen elosztja a terhelést a tetőhéjazaton. Az épületre nem szükséges védőborítást helyezni. Terhelési készlet termékismertető Windsafe A Windsafe rendszer moduláris kialakítású, és egy speciális kiegészítő szélterelőnek köszönhetően a hagyományos konstrukciókhoz képest lényegesen kisebb pluszterheléssel szavatolja a rendszer stabilitását. Kiváló megoldás a SolTub rendszerrel kombinálva. Windsafe termékismertető 13

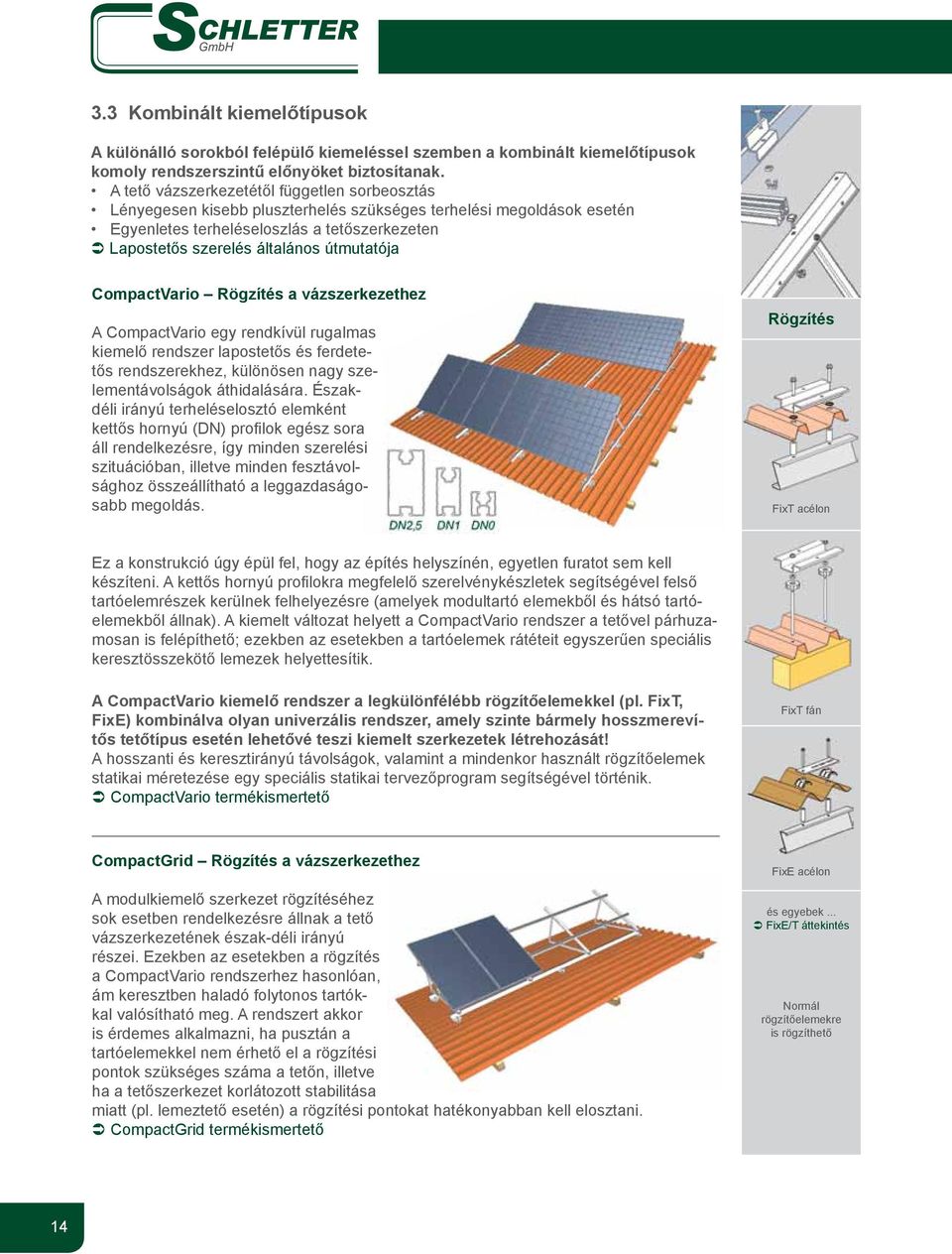

14 3.3 Kombinált kiemelőtípusok A különálló sorokból felépülő kiemeléssel szemben a kombinált kiemelőtípusok komoly rendszerszintű előnyöket biztosítanak. A tető vázszerkezetétől független sorbeosztás Lényegesen kisebb pluszterhelés szükséges terhelési megoldások esetén Egyenletes terheléseloszlás a tetőszerkezeten Lapostetős szerelés általános útmutatója CompactVario Rögzítés a vázszerkezethez A CompactVario egy rendkívül rugalmas kiemelő rendszer lapostetős és ferdetetős rendszerekhez, különösen nagy szelementávolságok áthidalására. Északdéli irányú terheléselosztó elemként kettős hornyú (DN) profi lok egész sora áll rendelkezésre, így minden szerelési szituációban, illetve minden fesztávol- sághoz összeállítható a leggazdaságosabb megoldás. Rögzítés FixT acélon Ez a konstrukció úgy épül fel, hogy az építés helyszínén, egyetlen furatot sem kell készíteni. A kettős hornyú profi lokra megfelelő szerelvénykészletek segítségével felső tartóelemrészek kerülnek felhelyezésre (amelyek modultartó elemekből és hátsó tartóelemekből állnak). A kiemelt változat helyett a CompactVario rendszer a tetővel párhuzamosan is felépíthető; ezekben az esetekben a tartóelemek rátéteit egyszerűen speciális keresztösszekötő lemezek helyettesítik. A CompactVario kiemelő rendszer a legkülönfélébb rögzítőelemekkel (pl. FixT, FixE) kombinálva olyan univerzális rendszer, amely szinte bármely hosszmerevítős tetőtípus esetén lehetővé teszi kiemelt szerkezetek létrehozását! A hosszanti és keresztirányú távolságok, valamint a mindenkor használt rögzítőelemek statikai méretezése egy speciális statikai tervezőprogram segítségével történik. CompactVario termékismertető FixT fán CompactGrid Rögzítés a vázszerkezethez A modulkiemelő szerkezet rögzítéséhez sok esetben rendelkezésre állnak a tető vázszerkezetének észak-déli irányú részei. Ezekben az esetekben a rögzítés a CompactVario rendszerhez hasonlóan, ám keresztben haladó folytonos tartókkal valósítható meg. A rendszert akkor is érdemes alkalmazni, ha pusztán a tartóelemekkel nem érhető el a rögzítési pontok szükséges száma a tetőn, illetve ha a tetőszerkezet korlátozott stabilitása miatt (pl. lemeztető esetén) a rögzítési pontokat hatékonyabban kell elosztani. CompactGrid termékismertető FixE acélon és egyebek... FixE/T áttekintés Normál rögzítőelemekre is rögzíthető 14

15 CompactVario Rögzítés terheléssel Rögzítés SolRack A tetőburkolat áttörése nélkül kivitelezett lapostetős rendszereket megfelelő terheléssel kell biztosítani a szél szívóereje, a feldőlés és az elcsúszás ellen. A CompactVario rendszer e tekintetben is jelentős előnyöket biztosít, mivel a kedvező geometriának és elrendezésnek köszönhetően lényegesen kisebb pluszterhelés szükséges, mint az egysoros elrendezésnél. Az előnyöket lásd feljebb. CompactVario termékismertető Dübelbilincs 15

16 3.4 Egyedi rendszerek CompactDirect Bizonyos feltételek mellett a lapostetős tartóelemek megfelelő összekötő elemek (pl. tőcsavaros rögzítőkészletek) segítségével az épület vázszerkezetéhez rögzíthetők. CompactDirect termékismertető pl. tőcsavarok FixZ nál kisebb dőlésszögű lapos trapézlemez tetők esetén a tetővel párhuzamos modulszerelés a csekély hozam és a modulok nem elegendő mértékű öntisztulása miatt nem optimális megoldás. A tartóelemek segítségével történő hagyományos kiemelés ugyanakkor sok esetben gazdaságtalan; ezekben az esetekben sokszor csak 5 7 fokos kiemelési szög kívánatos. Ezekre a problémás esetekre a Schletter FixZ-7 kínál megoldást. FixZ-7 termékismertető Standard rögzítőelemek FixZ-15 ( félév) A számtalanszor bevált FixZ-7 trapézlemezrendszer továbbfejlesztésemég meredekebb modulszöggel. AluLight Az AluLight rendszer egy újabb olyan rendszer, amellyel a modulok teljesen zárt sorokban, rögzített 12 -os kiemelési szögben, minimális pluszterheléssel rögzíthetők lapos tetőkhöz. A terhelés beton szegélylapokkal történik. AluLight termékismertető Beton szegélylapok AluLight TF AluLight rendszer, már vékonyrétegű modulokhoz is. AluLight TF termékismertető 16

17 AluGrid ( félév) Épületvédelmi réteggel ellátott folytonos alumínium tartók Teherhordó funkcióval rendelkező alumínium szélterelő Terhelés különböző olcsó építőanyagokkal (törmelék, betonlapok) Terhelések optimális felületi eloszlásának lehetősége a statikai előírásnak megfelelően Maximális szerelési sebesség minimális számú össze nem keverhető alkatrésszel Túlnyomórészt szerszámmentes szerelés Vadonatúj modulrögzítési mód Törmelék, betonlapok IsoTop Az ipari fóliatetőket gyakran egy nagy rácstávolságú (5 8 m) vázszerkezet és egy viszonylag puha tetőburkolat alkotja. A tetők statikai méretezése és a szigetelés megengedett nyomóterhelése többnyire annyira alacsony, hogy a modulok rögzítése során a terheléses megoldások eleve ki vannak zárva. Az IsoTop egy olyan építőelem-rendszer, amelynek a részletei és megoldásai az ipari fóliatetők tartószerkezetéhez vannak kialakítva. Az IsoTop minden tetőtípushoz megfelelő megoldást kínál objektumtól függően a szokásos építőelemektől egészen a teljesen egyedi megoldásig. Az ajánlati stádiumban egyedi tanácsokkal szolgálunk a tartószerkezet megtervezéséhez, hogy kidolgozhassuk az adott tetőszerkezethez megfelelő leggazdaságosabb megoldást. A szerkezetet általában úgy optimalizáljuk, hogy kevés áttörési pontra legyen szükség, egymástól nagy távolságban. Ezeket a tetőfedő megbízhatóan és költséghatékonyan be tudja hegeszteni; ezáltal egyértelműen el vannak választva egymástól a garanciaköteles ágazatok. Melegtetők esetén a rendszer termikus elválasztással is megvalósítható. IsoTop termékismertető IsoTop ellenőrzőlista Hőszigetelés nélküli verzió Hőhídmentesített verzió 17

18 4. Homlokzati rendszerek A homlokzati rögzítés a modulszerelés egyedi esetét jelenti, általában függőleges falakon. Amennyiben az adott felület feltűnő helyen található, a rögzítőelemek különböző felületi kialakításokkal és színekben is kaphatók (pl. eloxált vagy porszórt). Előtetős rendszer Az előtetős rendszer a homlokzati szerelés egy speciális esete. Az előtető-támasztóelemeket függőleges falakra vagy homlokzatokra szokás felszerelni (ezért azokat homlokzati támasztóelemnek is nevezik); ezek támasztják alá a kereszttartó profi lokat a modulsorokkal együtt. A fej feletti üvegezés témaköréhez feltétlenül vegye figyelembe az alábbiakat: Homlokzati támasztóelem termékismertető Homlokzati szerelés Általános útmutató Rögzítés Dübelek és csavarok Homlokzattal párhuzamos Keretes modulok vagy laminált modulok függőleges falakra vagy homlokzatokra történő felszerelésekor bizonyos esetekben normál szerkezeti elemek (tartósínek, modulkapcsok, fali szerelésre szolgáló dübelbilincsek) alkalmazhatók. A fej feletti üvegezés témaköréhez feltétlenül vegye figyelembe az alábbiakat: Homlokzati szerelés Általános útmutató Dübelbilincs Dübelbilincs, dübel és csavarok 18

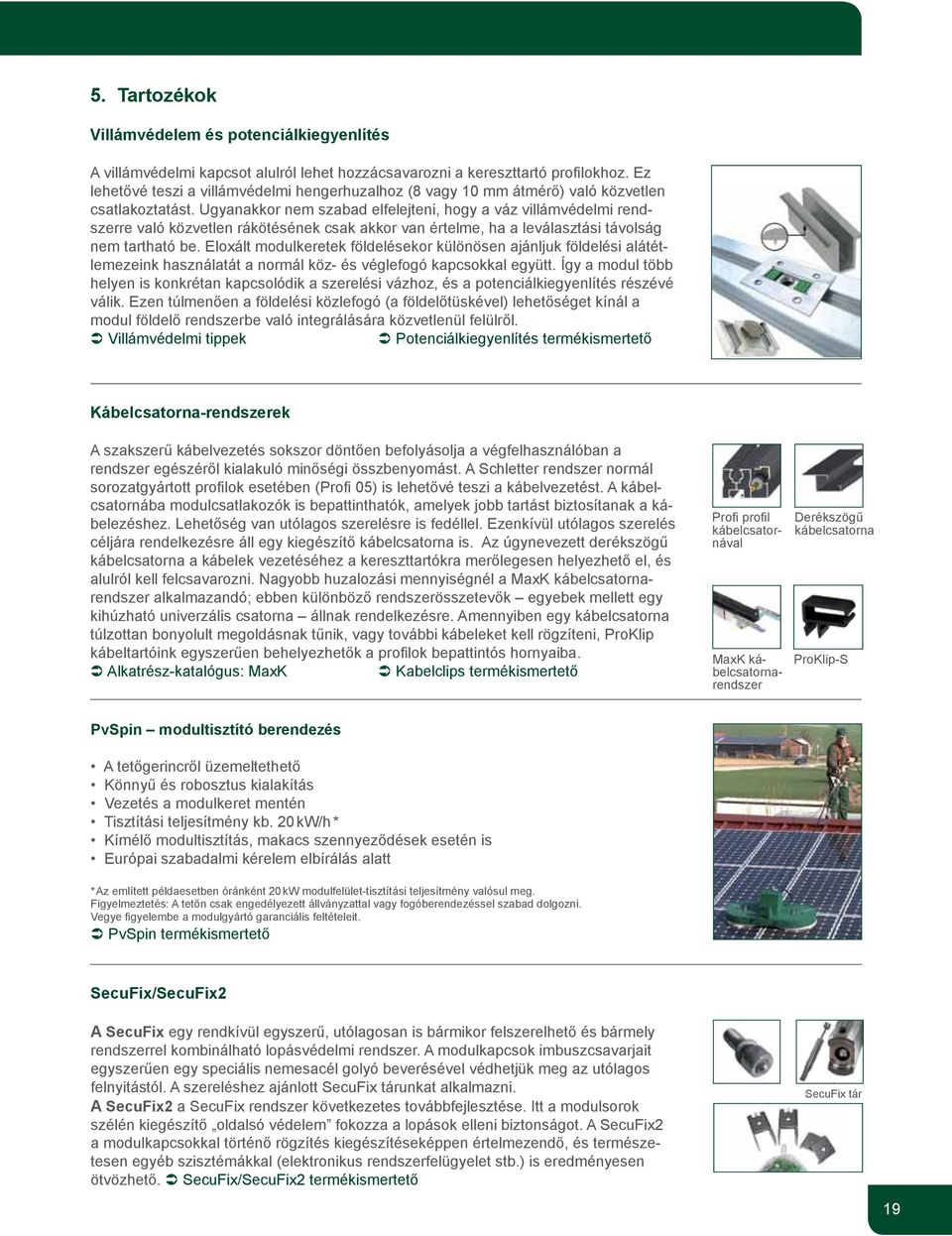

19 5. Tartozékok Villámvédelem és potenciálkiegyenlítés A villámvédelmi kapcsot alulról lehet hozzácsavarozni a kereszttartó profi lokhoz. Ez lehetővé teszi a villámvédelmi hengerhuzalhoz (8 vagy 10 mm átmérő) való közvetlen csatlakoztatást. Ugyanakkor nem szabad elfelejteni, hogy a váz villámvédelmi rendszerre való közvetlen rákötésének csak akkor van értelme, ha a leválasztási távolság nem tartható be. Eloxált modulkeretek földelésekor különösen ajánljuk földelési alátétlemezeink használatát a normál köz- és véglefogó kapcsokkal együtt. Így a modul több helyen is konkrétan kapcsolódik a szerelési vázhoz, és a potenciálkiegyenlítés részévé válik. Ezen túlmenően a földelési közlefogó (a földelőtüskével) lehetőséget kínál a modul földelő rendszerbe való integrálására közvetlenül felülről. Villámvédelmi tippek Potenciálkiegyenlítés termékismertető Kábelcsatorna-rendszerek A szakszerű kábelvezetés sokszor döntően befolyásolja a végfelhasználóban a rendszer egészéről kialakuló minőségi összbenyomást. A Schletter rendszer normál sorozatgyártott profi lok esetében (Profi 05) is lehetővé teszi a kábelvezetést. A kábelcsatornába modulcsatlakozók is bepattinthatók, amelyek jobb tartást biztosítanak a kábelezéshez. Lehetőség van utólagos szerelésre is fedéllel. Ezenkívül utólagos szerelés céljára rendelkezésre áll egy kiegészítő kábelcsatorna is. Az úgynevezett derékszögű kábelcsatorna a kábelek vezetéséhez a kereszttartókra merőlegesen helyezhető el, és alulról kell felcsavarozni. Nagyobb huzalozási mennyiségnél a MaxK kábelcsatornarendszer alkalmazandó; ebben különböző rendszerösszetevők egyebek mellett egy kihúzható univerzális csatorna állnak rendelkezésre. Amennyiben egy kábelcsatorna túlzottan bonyolult megoldásnak tűnik, vagy további kábeleket kell rögzíteni, ProKlip kábeltartóink egyszerűen behelyezhetők a profi lok bepattintós hornyaiba. Alkatrész-katalógus: MaxK Kabelclips termékismertető Profi profi l kábelcsatornával MaxK kábelcsatornarendszer Derékszögű kábelcsatorna ProKlip-S PvSpin modultisztító berendezés A tetőgerincről üzemeltethető Könnyű és robosztus kialakítás Vezetés a modulkeret mentén Tisztítási teljesítmény kb. 20 kw/h * Kímélő modultisztítás, makacs szennyeződések esetén is Európai szabadalmi kérelem elbírálás alatt * Az említett példaesetben óránként 20 kw modulfelület-tisztítási teljesítmény valósul meg. Figyelmeztetés: A tetőn csak engedélyezett állványzattal vagy fogóberendezéssel szabad dolgozni. Vegye fi gyelembe a modulgyártó garanciális feltételeit. PvSpin termékismertető SecuFix/SecuFix2 A SecuFix egy rendkívül egyszerű, utólagosan is bármikor felszerelhető és bármely rendszerrel kombinálható lopásvédelmi rendszer. A modulkapcsok imbuszcsavarjait egyszerűen egy speciális nemesacél golyó beverésével védhetjük meg az utólagos felnyitástól. A szereléshez ajánlott SecuFix tárunkat alkalmazni. A SecuFix2 a SecuFix rendszer következetes továbbfejlesztése. Itt a modulsorok szélén kiegészítő oldalsó védelem fokozza a lopások elleni biztonságot. A SecuFix2 a modulkapcsokkal történő rögzítés kiegészítéseképpen értelmezendő, és természetesen egyéb szisztémákkal (elektronikus rendszerfelügyelet stb.) is eredményesen ötvözhető. SecuFix/SecuFix2 termékismertető SecuFix tár 19

20 6. Kiegészítő szolgáltatások A rögzítéstechnikai rendszerek professzionális megtervezésében és kialakításában nemcsak a megfelelő összetevőknek és rendszereknek van óriási jelentősége minden egyes rögzítési módnál, hanem egyre fontosabbak az univerzális tervezési segédletek és a szakszerű tanácsadás is! Autokalkulátor Az automatikus kalkulátorszoftver számítógéppel támogatott vázméretezést és kalkulációt biztosít, így segítve a szerelőt vagy a kereskedőt a műszaki tervezésben és különösen az ajánlatkészítésben. A hosszadalmas árkalkulációk másodpercek alatt elintézhetők. Pillanatok alatt áttekinthetők az alternatívák és a változatok. Automatikus kalkulátor (.xlt) Automatikus kalkulátor Readme Az automatikus kalkulátor vázlatos ábrái A rendszerméretezés CAD-ben történő ábrázolása sok esetben igen bonyolult, illetve talán nem is szükséges. Az automatikus kalkulátor segítségével minden erőfeszítés nélkül könnyedén létrehozhatók sematikus ábrák. Ezek a legtöbb esetben az egyéb ábrázolások helyébe lépnek. PvComfort Ez a kényelmes tetőterhelési szoftver teljes körű, grafi kusan támogatott rendszertervezést tesz lehetővé ferde tetőkhöz. Az automatikus kalkulátorral ellentétben a funkcióválaszték csak az egyszerűbb rendszerbeállításokra korlátozódik, ám ezekhez a program könnyen kezelhető grafi kus felhasználói felületet kínál, egyebek mellett a tetőmodulok okozta terhelés optimalizálásával. Árnyékolási számítások Az árnyékolási számítások a lapostetős rendszerek méretezésében nyújtanak segítséget a szerelőnek. A rendszer-geometriához igazodva javaslatot teszünk a minimális sortávolságra, amelyet egy könnyen áttekinthető vázlat formájában dokumentálunk. Az aktuális változatot kérésre biztosítjuk, illetve az a letöltések között is megtalálható. Többnyelvű, különféle országtérképeket is tartalmaz. Árnyékolási számítások (.xls) 20
