StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft.

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft."

Átírás

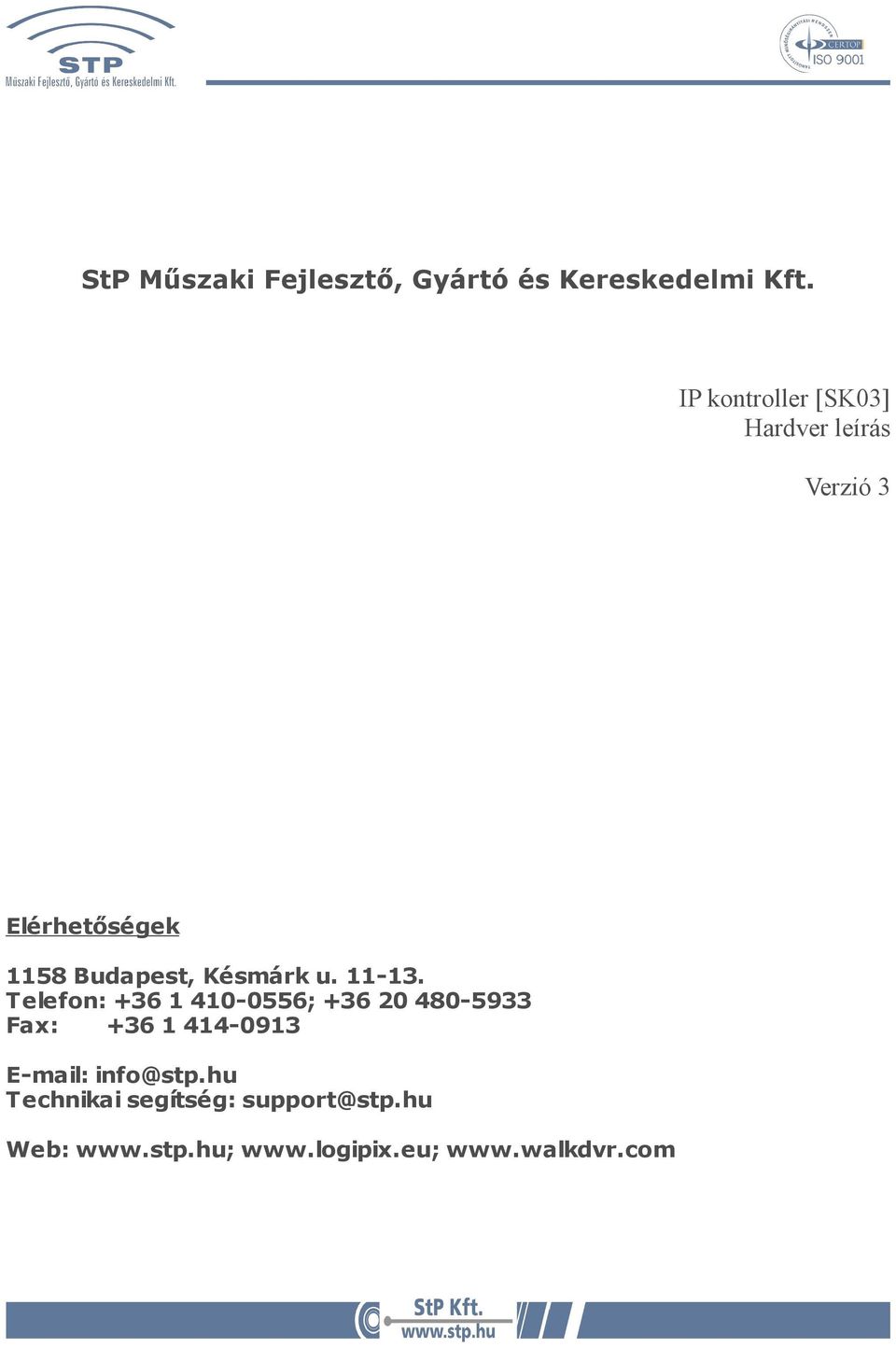

1 StP Műszaki Fejlesztő, Gyártó és Kereskedelmi Kft. IP kontroller [SK03] Hardver leírás Verzió 3 Elérhetőségek 1158 Budapest, Késmárk u Telefon: ; Fax: Technikai segítség: Web:

2 Tartalomjegyzék 1. SK03 IP kontroller termék adatlap Csatlakozók kiosztása Tápegység csatlakozók Zárfeszültség engedélyező bemenetek Ethernet csatlakozó Relé kimenetek Tranzisztoros kimenetek Dedikált bemenetek: ajtónyitó gomb, nyitásérzékelő, szabotázs StP kártyaolvasó csatlakozók Egyéb kártyaolvasó bemenetek: Mifare,Wiegand, MagStripe Bővítő csatlakozók Beépített riasztó bementek Első és második soros vonal Segédlet 9 pólusú D-SUB csatlakozóval ellátott kábel készítéséhez Általános bemenetek Biztosítékok és visszajelzések Kártyaolvasók bekötése TIRIS olvasó bekötése Mifare olvasó bekötése Indala olvasó bekötése Wiegand kimenetű kártyaolvasó bekötése MagStripe (Clock-Data) kimenettel bíró kártyaolvasó bekötése Bekötés, kábelezés Elektromos zár bekötése Nyitásérzékelő bekötése Ajtónyitó gomb bekötése Hálózati feszültség csatlakoztatása Csatlakozás a helyi hálózatra Riasztó jelzővonalak bekötése NO lezárás NC lezárás EOL lezárás DEOL lezárás Az IP cím beállítása Az IP cím állításához szükséges adatok és eszközök Az IP cím átállításának lépései Telepítési javaslatok /17

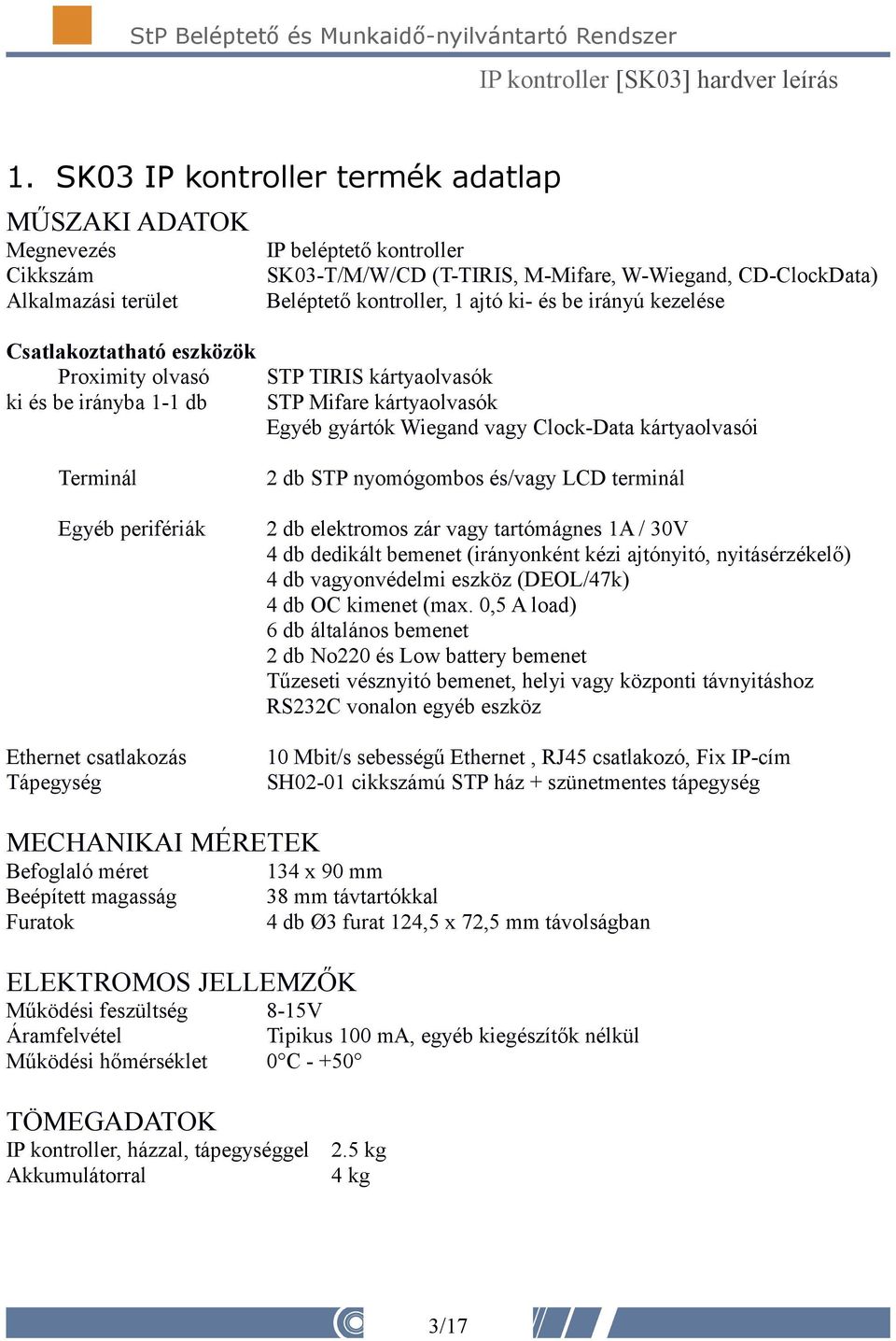

3 1. SK03 IP kontroller termék adatlap MŰSZAKI ADATOK Megnevezés Cikkszám Alkalmazási terület IP beléptető kontroller SK03-T/M/W/CD (T-TIRIS, M-Mifare, W-Wiegand, CD-ClockData) Beléptető kontroller, 1 ajtó ki- és be irányú kezelése Csatlakoztatható eszközök Proximity olvasó STP TIRIS kártyaolvasók ki és be irányba 1-1 db STP Mifare kártyaolvasók Egyéb gyártók Wiegand vagy Clock-Data kártyaolvasói Terminál Egyéb perifériák Ethernet csatlakozás Tápegység 2 db STP nyomógombos és/vagy LCD terminál 2 db elektromos zár vagy tartómágnes 1A / 30V 4 db dedikált bemenet (irányonként kézi ajtónyitó, nyitásérzékelő) 4 db vagyonvédelmi eszköz (DEOL/47k) 4 db OC kimenet (max. 0,5 A load) 6 db általános bemenet 2 db No220 és Low battery bemenet Tűzeseti vésznyitó bemenet, helyi vagy központi távnyitáshoz RS232C vonalon egyéb eszköz 10 Mbit/s sebességű Ethernet, RJ45 csatlakozó, Fix IP-cím SH02-01 cikkszámú STP ház + szünetmentes tápegység MECHANIKAI MÉRETEK Befoglaló méret Beépített magasság Furatok ELEKTROMOS JELLEMZŐK 134 x 90 mm 38 mm távtartókkal 4 db Ø3 furat 124,5 x 72,5 mm távolságban Működési feszültség 8-15V Áramfelvétel Tipikus 100 ma, egyéb kiegészítők nélkül Működési hőmérséklet 0 C TÖMEGADATOK IP kontroller, házzal, tápegységgel Akkumulátorral 2.5 kg 4 kg 3/17

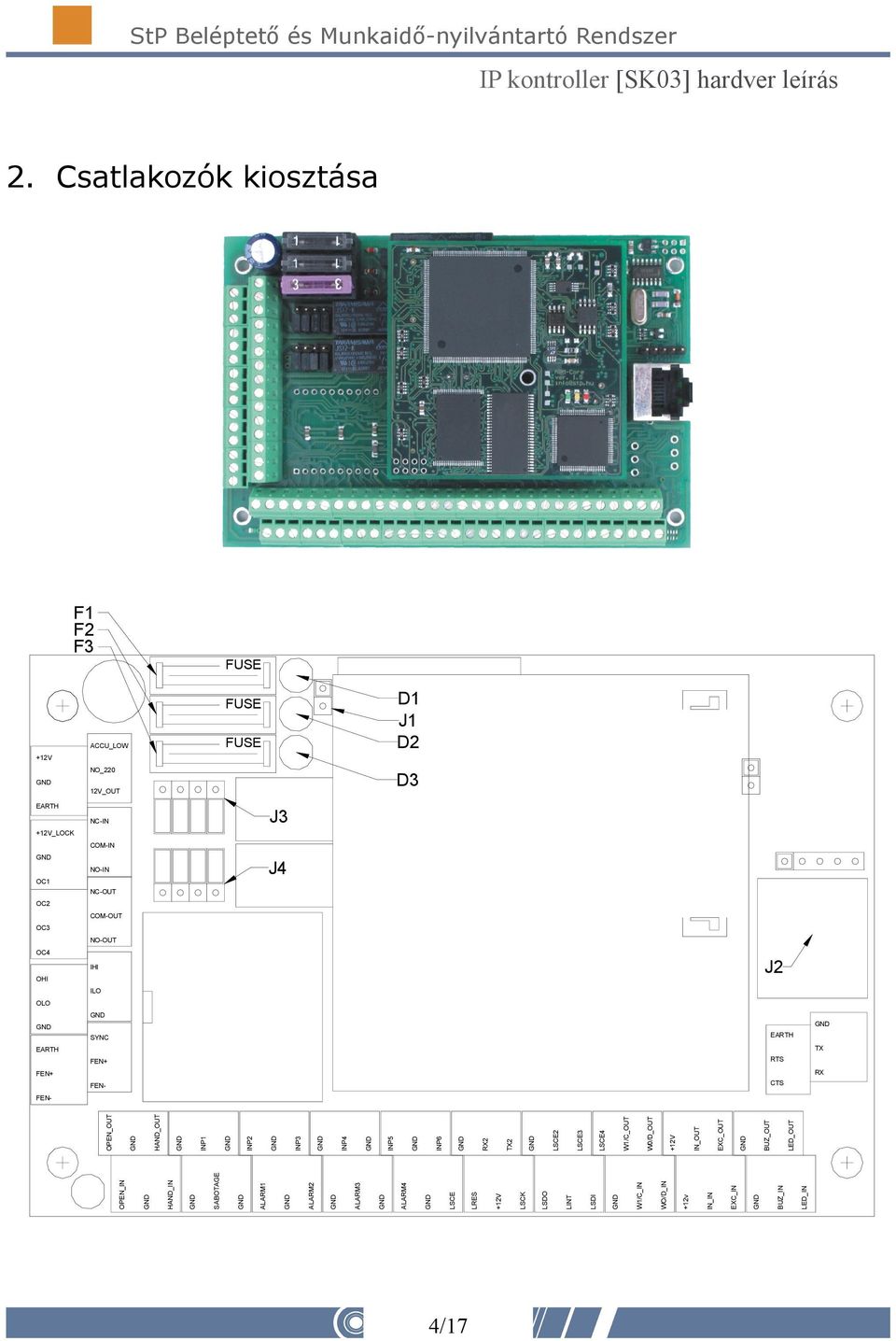

4 2. Csatlakozók kiosztása 4/17 D1 FUSE FUSE SABOTAGE HAND_OUT OPEN_OUT HAND_IN OPEN_IN INP1 COM-OUT SYNC FEN- FEN+ FEN+ FEN- EARTH NO-OUT IHI OHI OLO ILO OC3 OC4 EARTH NC-IN NC-OUT COM-IN NO-IN OC1 OC2 +12V_LOCK ACCU_LOW NO_220 12V_OUT +12V LED_OUT BUZ_OUT IN_OUT EXC_OUT W1/C_OUT W0/D_OUT LSCE4 LSCE2 LSCE3 ALARM2 ALARM1 INP2 INP3 ALARM4 ALARM3 LSCE INP5 INP4 INP6 LRES +12V LSDO LINT LSCK RX2 TX2 W1/C_IN WO/D_IN LSDI +12v +12V IN_IN EXC_IN LED_IN BUZ_IN J3 J4 J1 D2 D3 CTS EARTH RTS TX RX J2 FUSE F3 F2 F1

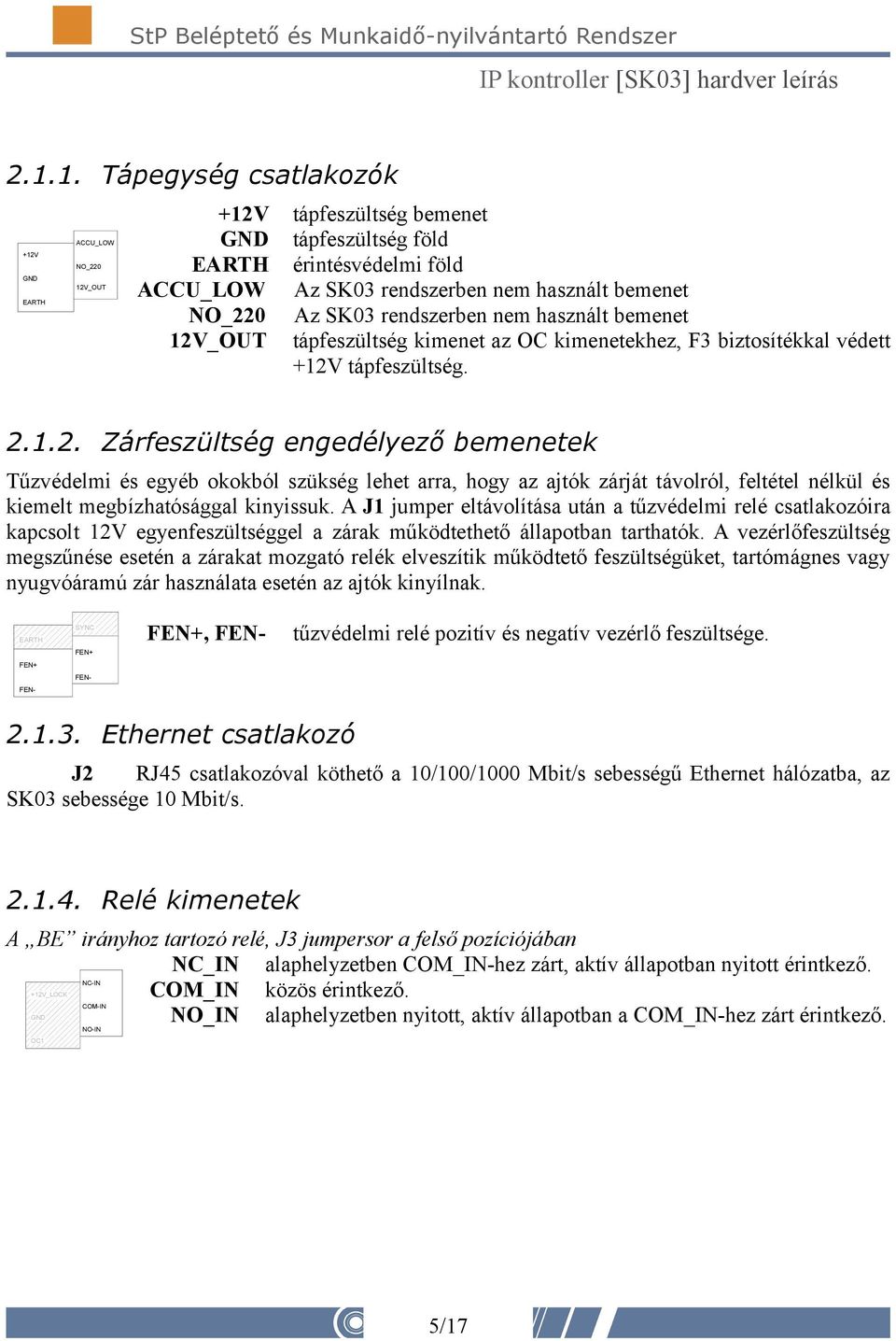

5 Tápegység csatlakozók +12V EARTH ACCU_LOW NO_220 12V_OUT +12V tápfeszültség bemenet tápfeszültség föld EARTH érintésvédelmi föld ACCU_LOW Az SK03 rendszerben nem használt bemenet NO_220 Az SK03 rendszerben nem használt bemenet 12V_OUT tápfeszültség kimenet az OC kimenetekhez, F3 biztosítékkal védett +12V tápfeszültség Zárfeszültség engedélyező bemenetek Tűzvédelmi és egyéb okokból szükség lehet arra, hogy az ajtók zárját távolról, feltétel nélkül és kiemelt megbízhatósággal kinyissuk. A J1 jumper eltávolítása után a tűzvédelmi relé csatlakozóira kapcsolt 12V egyenfeszültséggel a zárak működtethető állapotban tarthatók. A vezérlőfeszültség megszűnése esetén a zárakat mozgató relék elveszítik működtető feszültségüket, tartómágnes vagy nyugvóáramú zár használata esetén az ajtók kinyílnak. EARTH SYNC FEN+ FEN+, FEN- tűzvédelmi relé pozitív és negatív vezérlő feszültsége. FEN+ FEN- FEN Ethernet csatlakozó J2 RJ45 csatlakozóval köthető a 10/100/1000 Mbit/s sebességű Ethernet hálózatba, az SK03 sebessége 10 Mbit/s Relé kimenetek A BE irányhoz tartozó relé, J3 jumpersor a felső pozíciójában NC_IN alaphelyzetben COM_IN-hez zárt, aktív állapotban nyitott érintkező. NC-IN +12V_LOCK COM_IN közös érintkező. COM-IN NO_IN alaphelyzetben nyitott, aktív állapotban a COM_IN-hez zárt érintkező. NO-IN OC1 5/17

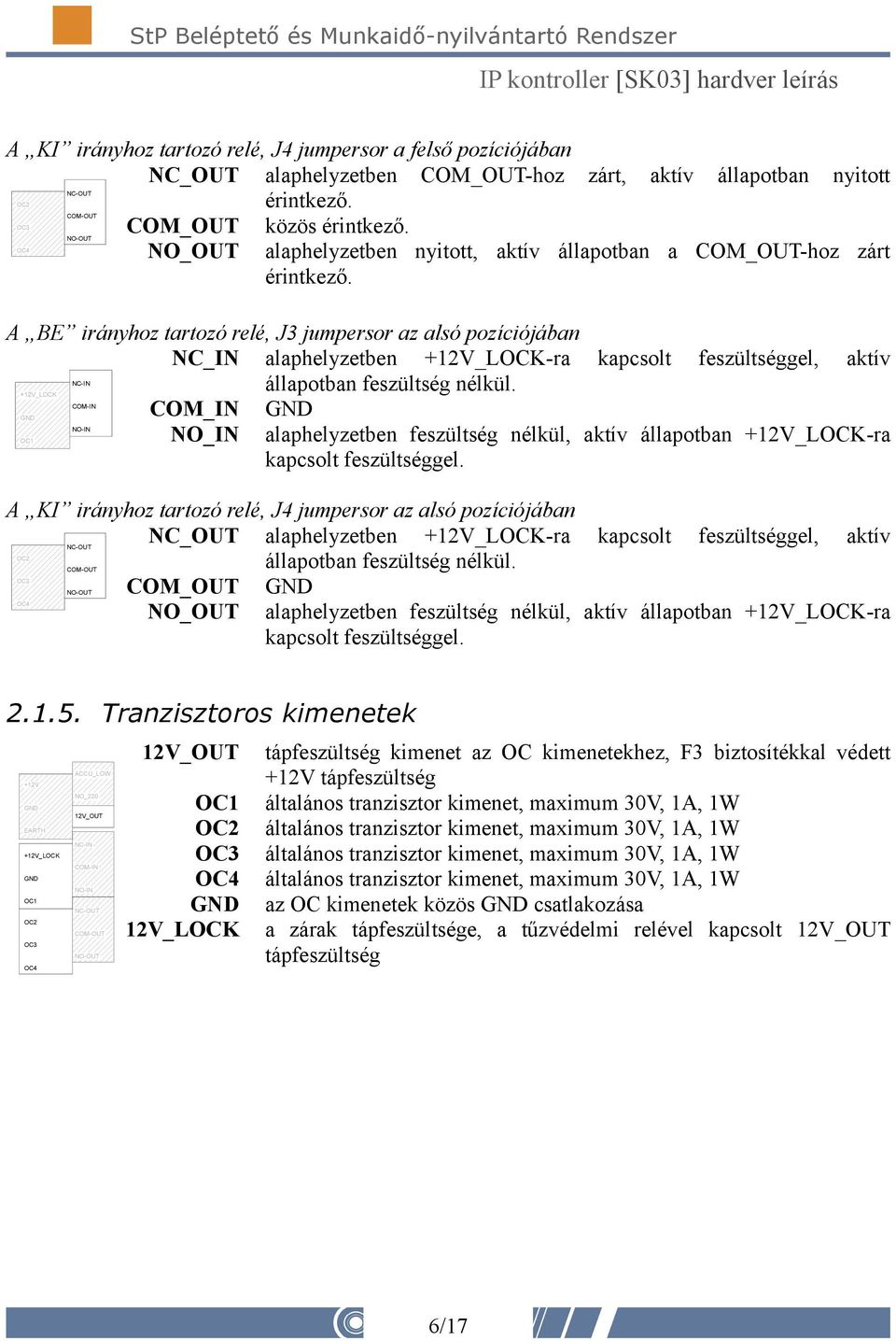

6 A KI irányhoz tartozó relé, J4 jumpersor a felső pozíciójában NC_OUT alaphelyzetben COM_OUT-hoz zárt, aktív állapotban nyitott NC-OUT OC2 érintkező. COM-OUT OC3 COM_OUT közös érintkező. NO-OUT OC4 NO_OUT alaphelyzetben nyitott, aktív állapotban a COM_OUT-hoz zárt érintkező. A BE irányhoz tartozó relé, J3 jumpersor az alsó pozíciójában NC_IN alaphelyzetben +12V_LOCK-ra kapcsolt feszültséggel, aktív NC-IN állapotban feszültség nélkül. +12V_LOCK COM-IN COM_IN NO-IN OC1 NO_IN alaphelyzetben feszültség nélkül, aktív állapotban +12V_LOCK-ra kapcsolt feszültséggel. A KI irányhoz tartozó relé, J4 jumpersor az alsó pozíciójában NC_OUT alaphelyzetben +12V_LOCK-ra kapcsolt feszültséggel, aktív NC-OUT OC2 állapotban feszültség nélkül. COM-OUT OC3 NO-OUT COM_OUT OC4 NO_OUT alaphelyzetben feszültség nélkül, aktív állapotban +12V_LOCK-ra kapcsolt feszültséggel Tranzisztoros kimenetek +12V EARTH +12V_LOCK OC1 OC2 OC3 OC4 ACCU_LOW NO_220 12V_OUT NC-IN COM-IN NO-IN NC-OUT COM-OUT NO-OUT 12V_OUT OC1 OC2 OC3 OC4 12V_LOCK tápfeszültség kimenet az OC kimenetekhez, F3 biztosítékkal védett +12V tápfeszültség általános tranzisztor kimenet, maximum 30V, 1A, 1W általános tranzisztor kimenet, maximum 30V, 1A, 1W általános tranzisztor kimenet, maximum 30V, 1A, 1W általános tranzisztor kimenet, maximum 30V, 1A, 1W az OC kimenetek közös csatlakozása a zárak tápfeszültsége, a tűzvédelmi relével kapcsolt 12V_OUT tápfeszültség 6/17

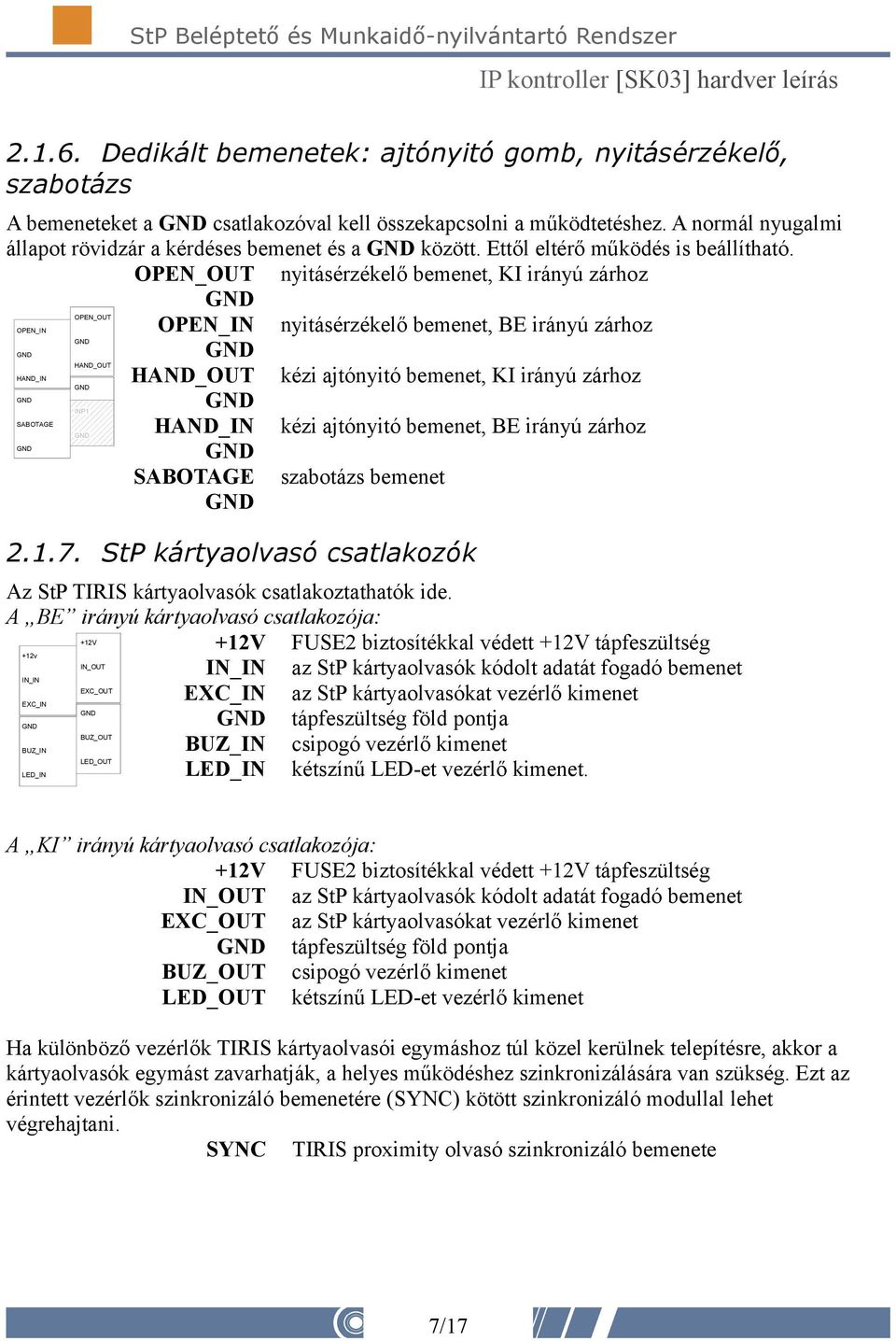

7 Dedikált bemenetek: ajtónyitó gomb, nyitásérzékelő, szabotázs A bemeneteket a csatlakozóval kell összekapcsolni a működtetéshez. A normál nyugalmi állapot rövidzár a kérdéses bemenet és a között. Ettől eltérő működés is beállítható. OPEN_OUT nyitásérzékelő bemenet, KI irányú zárhoz OPEN_OUT OPEN_IN OPEN_IN nyitásérzékelő bemenet, BE irányú zárhoz HAND_OUT HAND_IN HAND_OUT kézi ajtónyitó bemenet, KI irányú zárhoz INP1 SABOTAGE HAND_IN kézi ajtónyitó bemenet, BE irányú zárhoz SABOTAGE szabotázs bemenet StP kártyaolvasó csatlakozók Az StP TIRIS kártyaolvasók csatlakoztathatók ide. A BE irányú kártyaolvasó csatlakozója: +12V +12V FUSE2 biztosítékkal védett +12V tápfeszültség +12v IN_OUT IN_IN az StP kártyaolvasók kódolt adatát fogadó bemenet IN_IN EXC_OUT EXC_IN az StP kártyaolvasókat vezérlő kimenet EXC_IN tápfeszültség föld pontja BUZ_OUT BUZ_IN BUZ_IN csipogó vezérlő kimenet LED_OUT LED_IN LED_IN kétszínű LED-et vezérlő kimenet. A KI irányú kártyaolvasó csatlakozója: +12V FUSE2 biztosítékkal védett +12V tápfeszültség IN_OUT az StP kártyaolvasók kódolt adatát fogadó bemenet EXC_OUT az StP kártyaolvasókat vezérlő kimenet tápfeszültség föld pontja BUZ_OUT csipogó vezérlő kimenet LED_OUT kétszínű LED-et vezérlő kimenet Ha különböző vezérlők TIRIS kártyaolvasói egymáshoz túl közel kerülnek telepítésre, akkor a kártyaolvasók egymást zavarhatják, a helyes működéshez szinkronizálására van szükség. Ezt az érintett vezérlők szinkronizáló bemenetére (SYNC) kötött szinkronizáló modullal lehet végrehajtani. SYNC TIRIS proximity olvasó szinkronizáló bemenete 7/17

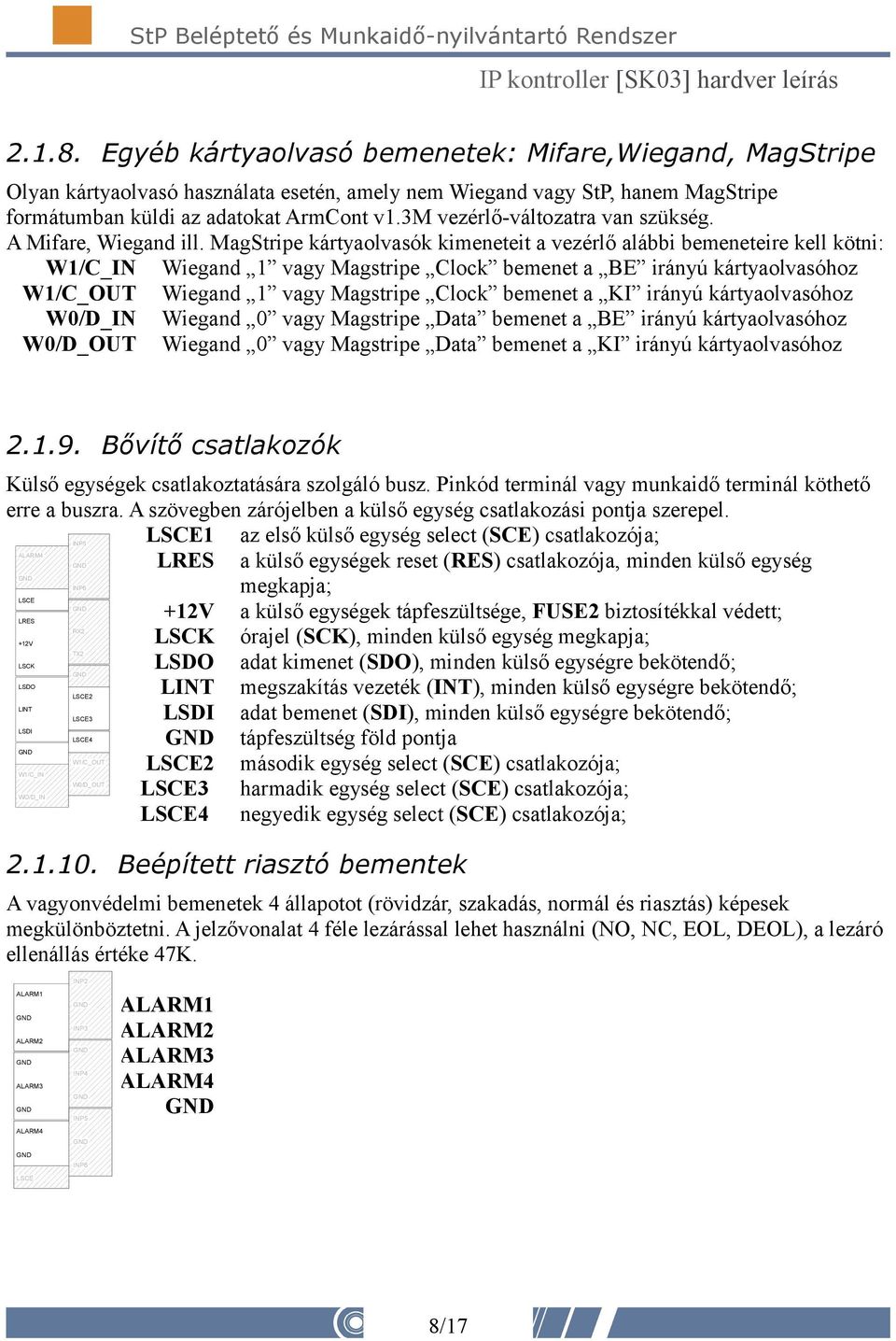

8 Egyéb kártyaolvasó bemenetek: Mifare,Wiegand, MagStripe Olyan kártyaolvasó használata esetén, amely nem Wiegand vagy StP, hanem MagStripe formátumban küldi az adatokat ArmCont v1.3m vezérlő-változatra van szükség. A Mifare, Wiegand ill. MagStripe kártyaolvasók kimeneteit a vezérlő alábbi bemeneteire kell kötni: W1/C_IN Wiegand 1 vagy Magstripe Clock bemenet a BE irányú kártyaolvasóhoz W1/C_OUT Wiegand 1 vagy Magstripe Clock bemenet a KI irányú kártyaolvasóhoz W0/D_IN Wiegand 0 vagy Magstripe Data bemenet a BE irányú kártyaolvasóhoz W0/D_OUT Wiegand 0 vagy Magstripe Data bemenet a KI irányú kártyaolvasóhoz Bővítő csatlakozók Külső egységek csatlakoztatására szolgáló busz. Pinkód terminál vagy munkaidő terminál köthető erre a buszra. A szövegben zárójelben a külső egység csatlakozási pontja szerepel. LSCE1 az első külső egység select (SCE) csatlakozója; INP5 ALARM4 LRES a külső egységek reset (RES) csatlakozója, minden külső egység INP6 megkapja; LSCE +12V a külső egységek tápfeszültsége, FUSE2 biztosítékkal védett; LRES RX2 +12V LSCK órajel (SCK), minden külső egység megkapja; TX2 LSCK LSDO adat kimenet (SDO), minden külső egységre bekötendő; LSDO LINT megszakítás vezeték (INT), minden külső egységre bekötendő; LSCE2 LINT LSCE3 LSDI adat bemenet (SDI), minden külső egységre bekötendő; LSDI LSCE4 tápfeszültség föld pontja W1/C_OUT LSCE2 második egység select (SCE) csatlakozója; W1/C_IN W0/D_OUT LSCE3 harmadik egység select (SCE) csatlakozója; WO/D_IN LSCE4 negyedik egység select (SCE) csatlakozója; Beépített riasztó bementek A vagyonvédelmi bemenetek 4 állapotot (rövidzár, szakadás, normál és riasztás) képesek megkülönböztetni. A jelzővonalat 4 féle lezárással lehet használni (NO, NC, EOL, DEOL), a lezáró ellenállás értéke 47K. ALARM1 ALARM2 ALARM3 ALARM4 LSCE INP2 INP3 INP4 INP5 INP6 ALARM1 ALARM2 ALARM3 ALARM4 8/17

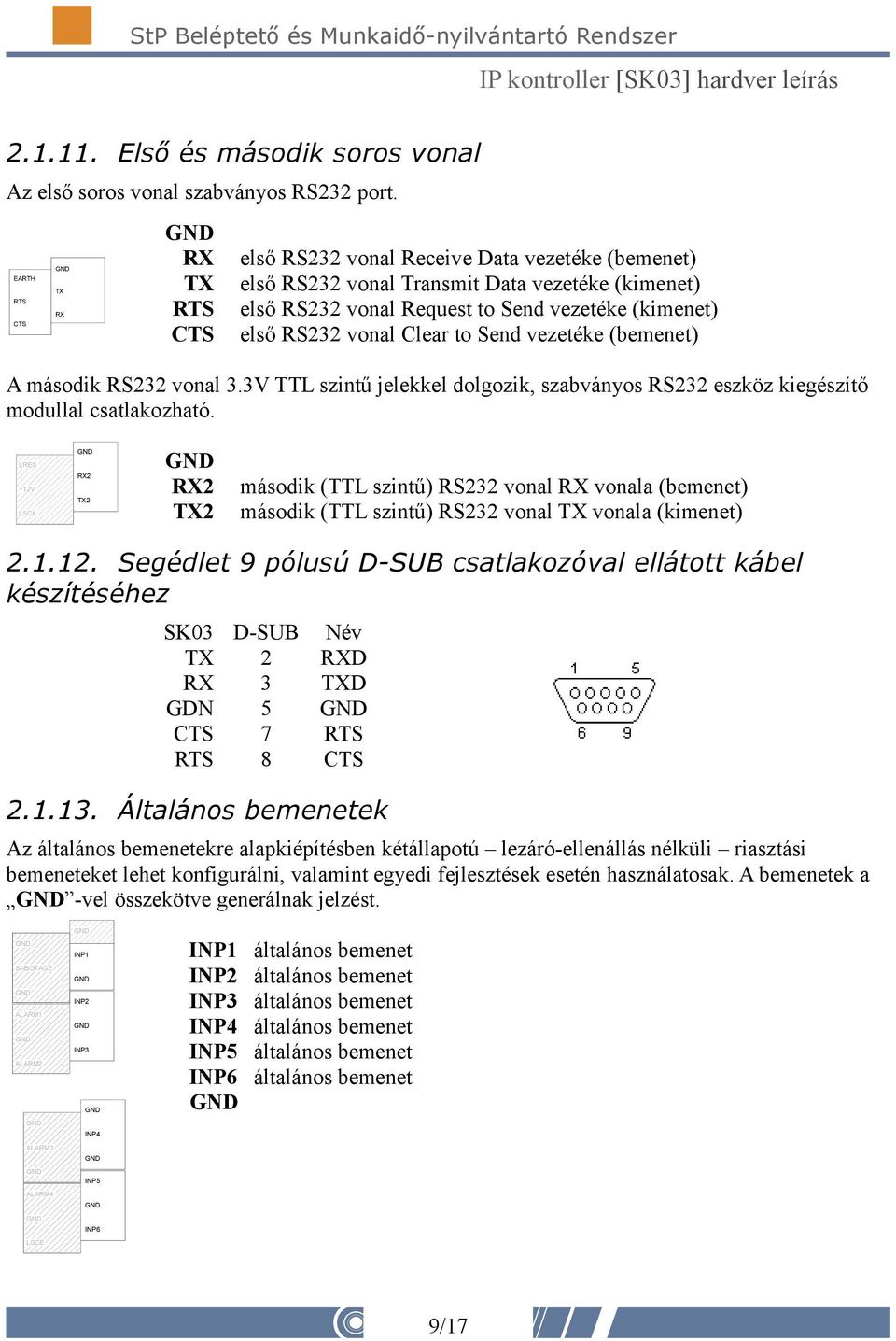

9 Első és második soros vonal Az első soros vonal szabványos RS232 port. EARTH RTS CTS TX RX RX TX RTS CTS első RS232 vonal Receive Data vezetéke (bemenet) első RS232 vonal Transmit Data vezetéke (kimenet) első RS232 vonal Request to Send vezetéke (kimenet) első RS232 vonal Clear to Send vezetéke (bemenet) A második RS232 vonal 3.3V TTL szintű jelekkel dolgozik, szabványos RS232 eszköz kiegészítő modullal csatlakozható. LRES +12V LSCK RX2 TX2 RX2 TX2 második (TTL szintű) RS232 vonal RX vonala (bemenet) második (TTL szintű) RS232 vonal TX vonala (kimenet) Segédlet 9 pólusú D-SUB csatlakozóval ellátott kábel készítéséhez SK03 D-SUB Név TX 2 RXD RX 3 TXD GDN 5 CTS 7 RTS RTS 8 CTS Általános bemenetek Az általános bemenetekre alapkiépítésben kétállapotú lezáró-ellenállás nélküli riasztási bemeneteket lehet konfigurálni, valamint egyedi fejlesztések esetén használatosak. A bemenetek a -vel összekötve generálnak jelzést. SABOTAGE ALARM1 ALARM2 ALARM3 ALARM4 LSCE INP1 INP2 INP3 INP4 INP5 INP6 INP1 általános bemenet INP2 általános bemenet INP3 általános bemenet INP4 általános bemenet INP5 általános bemenet INP6 általános bemenet 9/17

10 Biztosítékok és visszajelzések A központi egység alappaneljén 3 biztosíték és 3 LED kapott helyet. A LED-ek a normál működést, azaz a feszültség meglétét mutatják világító állapotukban, a nem világító LED a hozzá tartozó biztosíték tönkremenetelét jelzi. Biztosíték Táplált elektronika Típus Kontrol LED F1 Központi egység 1A, késes D1 F2 Kártyaolvasók és bővítő port 1A, késes D2 F3 Elektromos zárak, relék 3A, késes D3 3. Kártyaolvasók bekötése Az StP által gyártott kártyaolvasók bekötése típusonként eltér egymástól, ezért a munka elkezdése előtt győződjön meg a telepíteni kívánt kártyaolvasó pontos típusáról. Az STP által gyártott kártyaolvasók bekötését az StP_ProximityOlvasok_v4.pdf nevű dokumentum részletezi TIRIS olvasó bekötése A kártyaolvasó az erre a célra kiképzett furatokon keresztül csavarral rögzíthető, majd a címke kerül felragasztásra. Alapkiépítésben 0,5 m biztonságtechnikai vezetékkel kerül forgalomba, maximális távolság 30 méter. A kártyaolvasó vezetékét a vezérlő jobb alsó részén található sorkapocsba kell bekötni, az alábbiak szerint: Kártyaolvasó SK03 12V +12V IN IN_IN\IN_OUT EXC EXC_IN\EXC_OUT BUZ BUZ_IN\BUZ_OUT LED LED_IN\LED_OUT Mifare olvasó bekötése A kártyaolvasó 6 sorkapocsból álló csatlakozójába kötött vezeték másik végét a vezérlő jobb alsó részén található sorkapocsba kell bekötni, az alábbiak szerint maximum 30 méter hosszú biztonságtechnikai vezetékkel: Kártyaolvasó SK03 12V +12V LED W0 LED_IN\LED_OUT W0/D_IN\W0/D_OUT 10/17

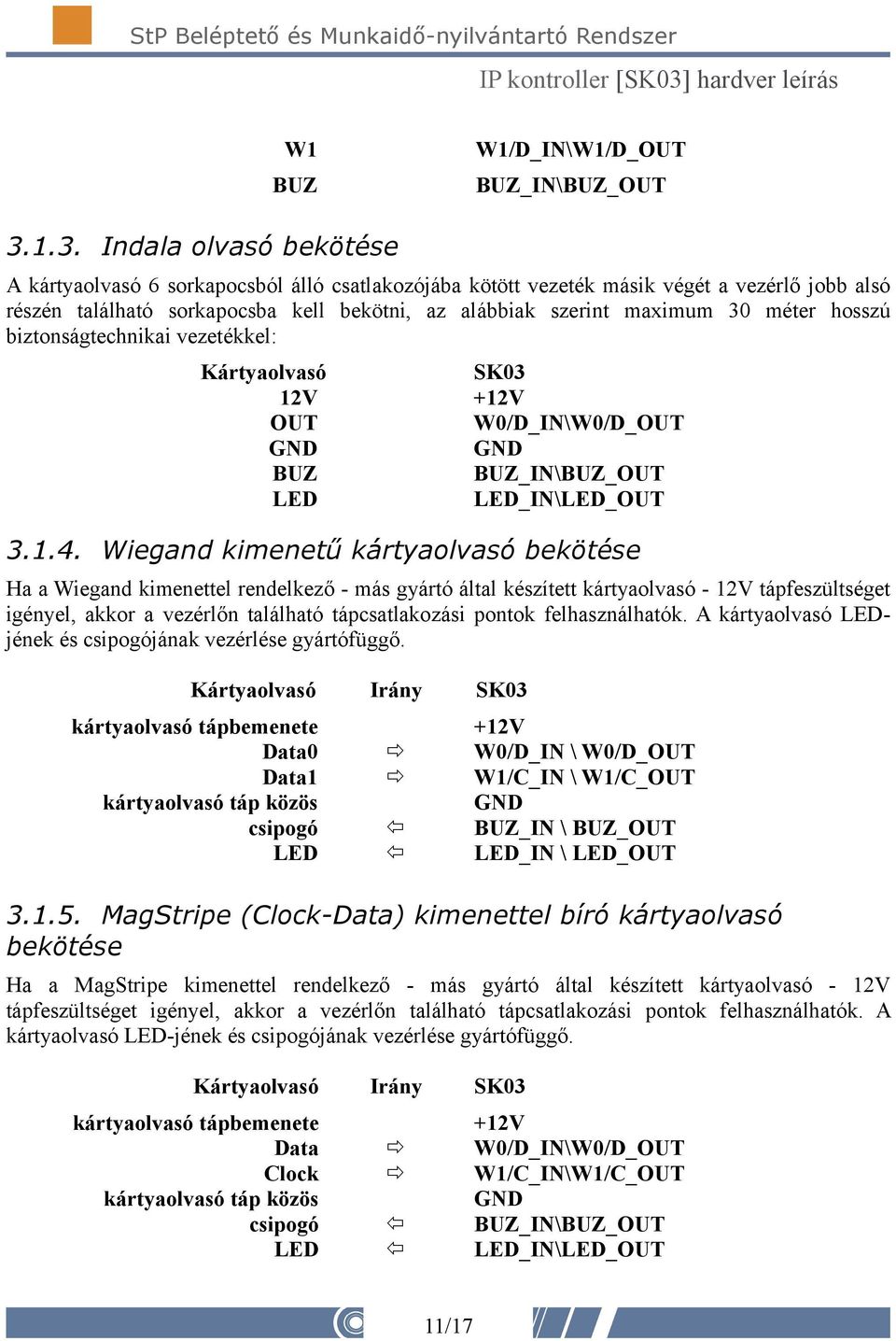

11 W1 BUZ W1/D_IN\W1/D_OUT BUZ_IN\BUZ_OUT Indala olvasó bekötése A kártyaolvasó 6 sorkapocsból álló csatlakozójába kötött vezeték másik végét a vezérlő jobb alsó részén található sorkapocsba kell bekötni, az alábbiak szerint maximum 30 méter hosszú biztonságtechnikai vezetékkel: Kártyaolvasó SK03 12V +12V OUT W0/D_IN\W0/D_OUT BUZ BUZ_IN\BUZ_OUT LED LED_IN\LED_OUT Wiegand kimenetű kártyaolvasó bekötése Ha a Wiegand kimenettel rendelkező - más gyártó által készített kártyaolvasó - 12V tápfeszültséget igényel, akkor a vezérlőn található tápcsatlakozási pontok felhasználhatók. A kártyaolvasó LEDjének és csipogójának vezérlése gyártófüggő. Kártyaolvasó Irány SK03 kártyaolvasó tápbemenete +12V Data0 W0/D_IN \ W0/D_OUT Data1 W1/C_IN \ W1/C_OUT kártyaolvasó táp közös csipogó BUZ_IN \ BUZ_OUT LED LED_IN \ LED_OUT MagStripe (Clock-Data) kimenettel bíró kártyaolvasó bekötése Ha a MagStripe kimenettel rendelkező - más gyártó által készített kártyaolvasó - 12V tápfeszültséget igényel, akkor a vezérlőn található tápcsatlakozási pontok felhasználhatók. A kártyaolvasó LED-jének és csipogójának vezérlése gyártófüggő. Kártyaolvasó Irány SK03 kártyaolvasó tápbemenete +12V Data W0/D_IN\W0/D_OUT Clock W1/C_IN\W1/C_OUT kártyaolvasó táp közös csipogó BUZ_IN\BUZ_OUT LED LED_IN\LED_OUT 11/17

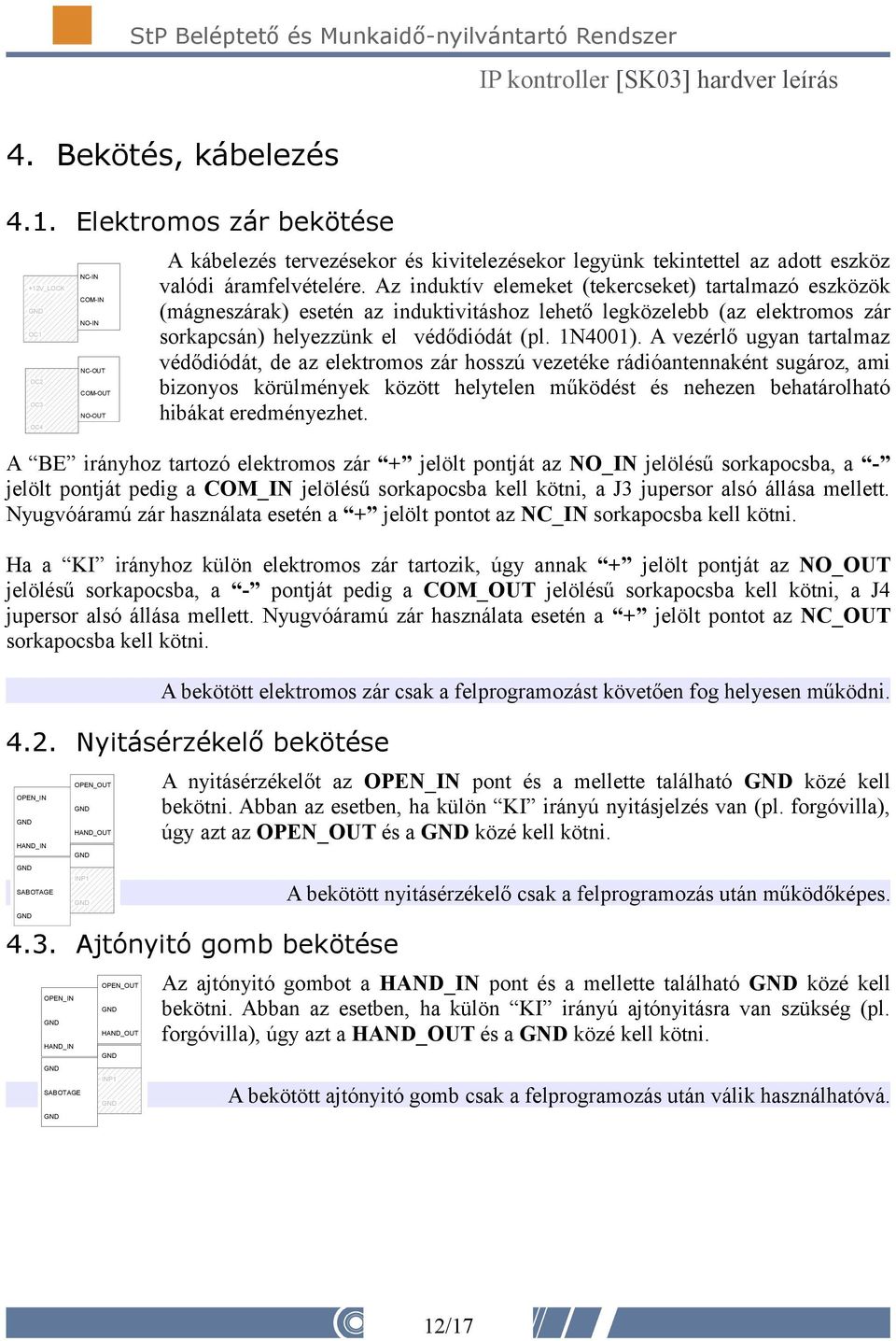

12 4. Bekötés, kábelezés 4.1. Elektromos zár bekötése +12V_LOCK OC1 OC2 OC3 OC4 COM-OUT NO-OUT A kábelezés tervezésekor és kivitelezésekor legyünk tekintettel az adott eszköz valódi áramfelvételére. Az induktív elemeket (tekercseket) tartalmazó eszközök (mágneszárak) esetén az induktivitáshoz lehető legközelebb (az elektromos zár sorkapcsán) helyezzünk el védődiódát (pl. 1N4001). A vezérlő ugyan tartalmaz védődiódát, de az elektromos zár hosszú vezetéke rádióantennaként sugároz, ami bizonyos körülmények között helytelen működést és nehezen behatárolható hibákat eredményezhet. A BE irányhoz tartozó elektromos zár + jelölt pontját az NO_IN jelölésű sorkapocsba, a - jelölt pontját pedig a COM_IN jelölésű sorkapocsba kell kötni, a J3 jupersor alsó állása mellett. Nyugvóáramú zár használata esetén a + jelölt pontot az NC_IN sorkapocsba kell kötni. Ha a KI irányhoz külön elektromos zár tartozik, úgy annak + jelölt pontját az NO_OUT jelölésű sorkapocsba, a - pontját pedig a COM_OUT jelölésű sorkapocsba kell kötni, a J4 jupersor alsó állása mellett. Nyugvóáramú zár használata esetén a + jelölt pontot az NC_OUT sorkapocsba kell kötni. A bekötött elektromos zár csak a felprogramozást követően fog helyesen működni Nyitásérzékelő bekötése OPEN_IN HAND_IN SABOTAGE NC-IN COM-IN NO-IN NC-OUT OPEN_OUT A nyitásérzékelőt az OPEN_IN pont és a mellette található közé kell bekötni. Abban az esetben, ha külön KI irányú nyitásjelzés van (pl. forgóvilla), úgy azt az OPEN_OUT és a közé kell kötni Ajtónyitó gomb bekötése OPEN_IN HAND_IN HAND_OUT INP1 OPEN_OUT HAND_OUT A bekötött nyitásérzékelő csak a felprogramozás után működőképes. Az ajtónyitó gombot a HAND_IN pont és a mellette található közé kell bekötni. Abban az esetben, ha külön KI irányú ajtónyitásra van szükség (pl. forgóvilla), úgy azt a HAND_OUT és a közé kell kötni. SABOTAGE INP1 A bekötött ajtónyitó gomb csak a felprogramozás után válik használhatóvá. 12/17

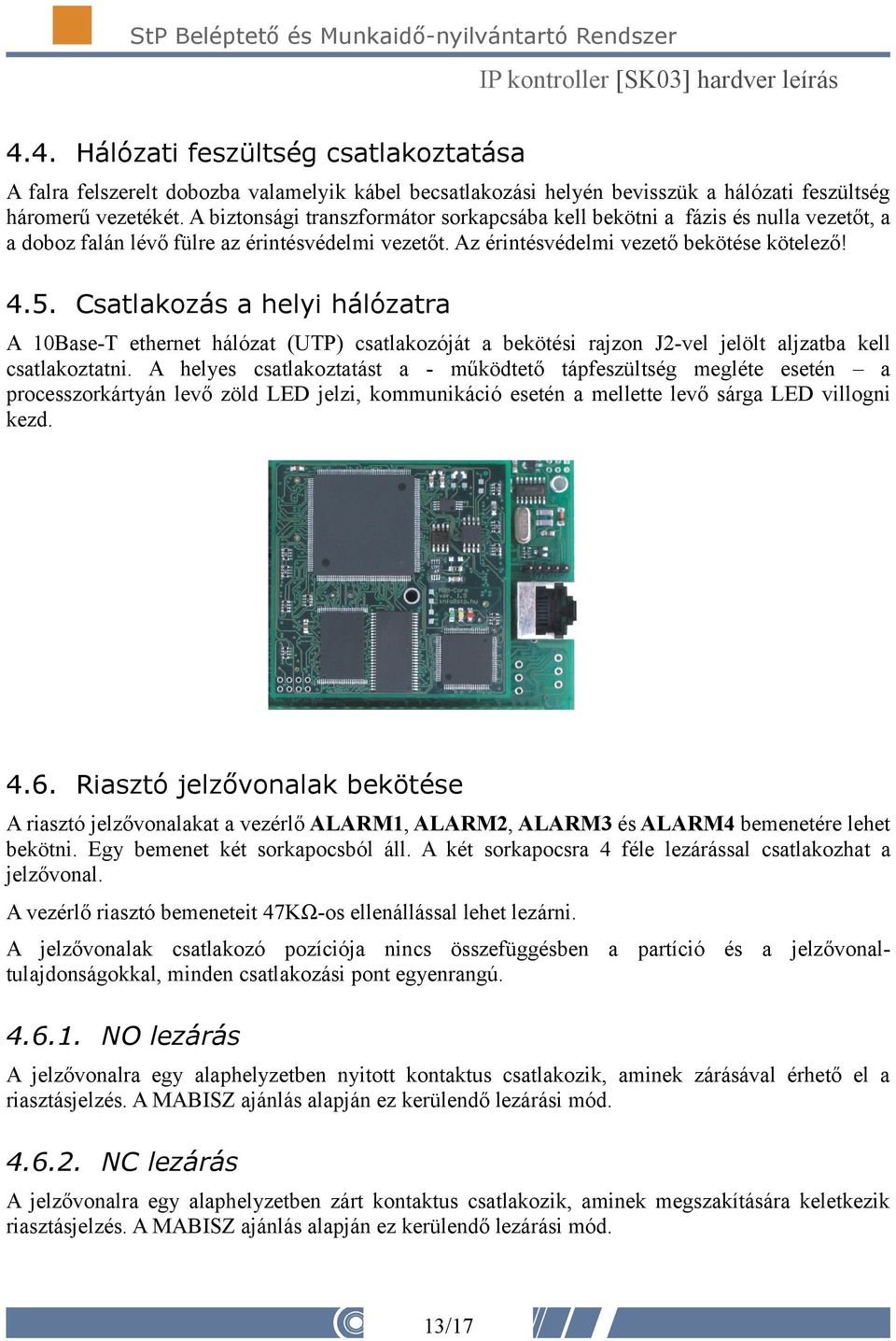

13 4.4. Hálózati feszültség csatlakoztatása A falra felszerelt dobozba valamelyik kábel becsatlakozási helyén bevisszük a hálózati feszültség háromerű vezetékét. A biztonsági transzformátor sorkapcsába kell bekötni a fázis és nulla vezetőt, a a doboz falán lévő fülre az érintésvédelmi vezetőt. Az érintésvédelmi vezető bekötése kötelező! 4.5. Csatlakozás a helyi hálózatra A 10Base-T ethernet hálózat (UTP) csatlakozóját a bekötési rajzon J2-vel jelölt aljzatba kell csatlakoztatni. A helyes csatlakoztatást a - működtető tápfeszültség megléte esetén a processzorkártyán levő zöld LED jelzi, kommunikáció esetén a mellette levő sárga LED villogni kezd Riasztó jelzővonalak bekötése A riasztó jelzővonalakat a vezérlő ALARM1, ALARM2, ALARM3 és ALARM4 bemenetére lehet bekötni. Egy bemenet két sorkapocsból áll. A két sorkapocsra 4 féle lezárással csatlakozhat a jelzővonal. A vezérlő riasztó bemeneteit 47KΩ-os ellenállással lehet lezárni. A jelzővonalak csatlakozó pozíciója nincs összefüggésben a partíció és a jelzővonaltulajdonságokkal, minden csatlakozási pont egyenrangú NO lezárás A jelzővonalra egy alaphelyzetben nyitott kontaktus csatlakozik, aminek zárásával érhető el a riasztásjelzés. A MABISZ ajánlás alapján ez kerülendő lezárási mód NC lezárás A jelzővonalra egy alaphelyzetben zárt kontaktus csatlakozik, aminek megszakítására keletkezik riasztásjelzés. A MABISZ ajánlás alapján ez kerülendő lezárási mód. 13/17

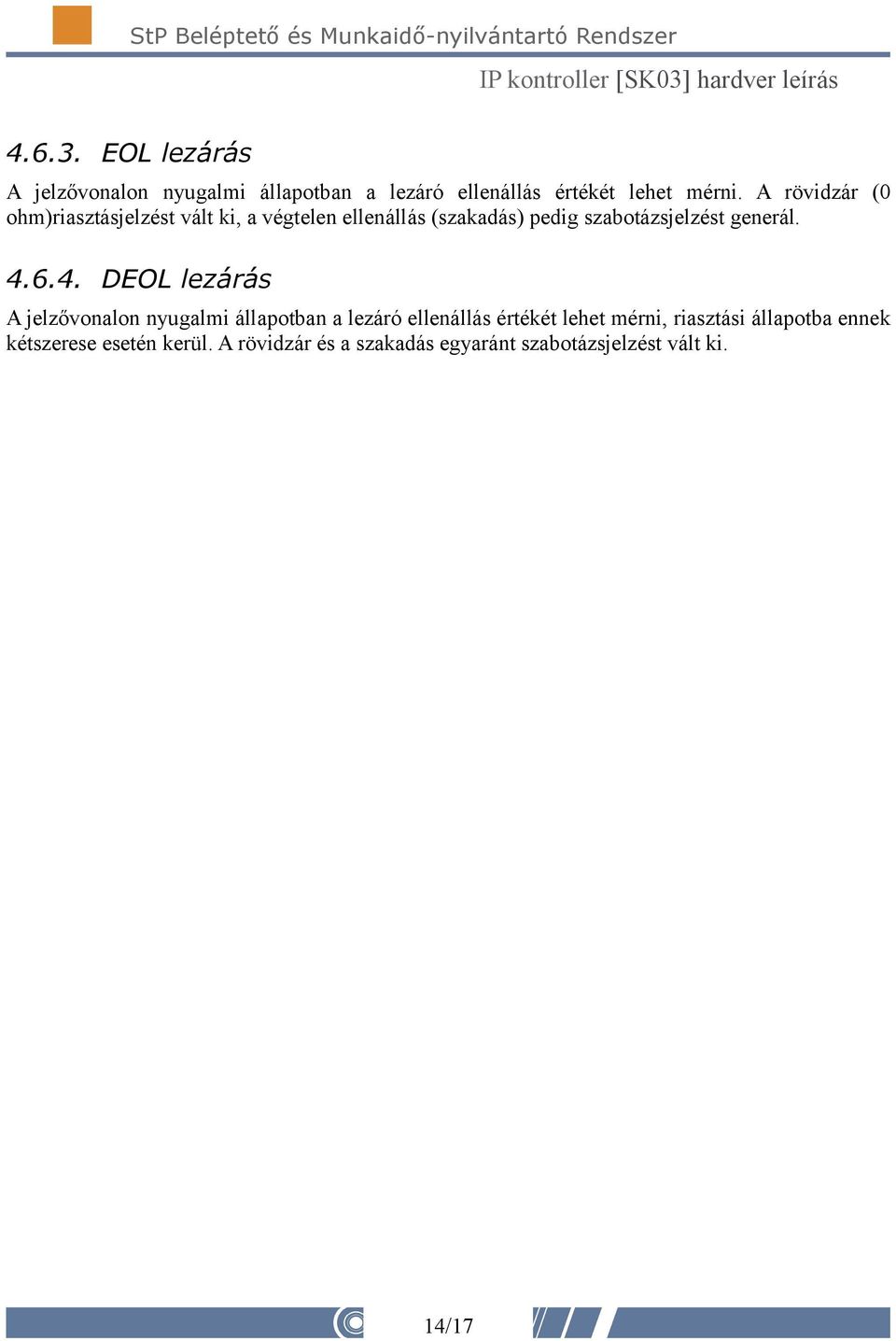

14 EOL lezárás A jelzővonalon nyugalmi állapotban a lezáró ellenállás értékét lehet mérni. A rövidzár (0 ohm)riasztásjelzést vált ki, a végtelen ellenállás (szakadás) pedig szabotázsjelzést generál DEOL lezárás A jelzővonalon nyugalmi állapotban a lezáró ellenállás értékét lehet mérni, riasztási állapotba ennek kétszerese esetén kerül. A rövidzár és a szakadás egyaránt szabotázsjelzést vált ki. 14/17

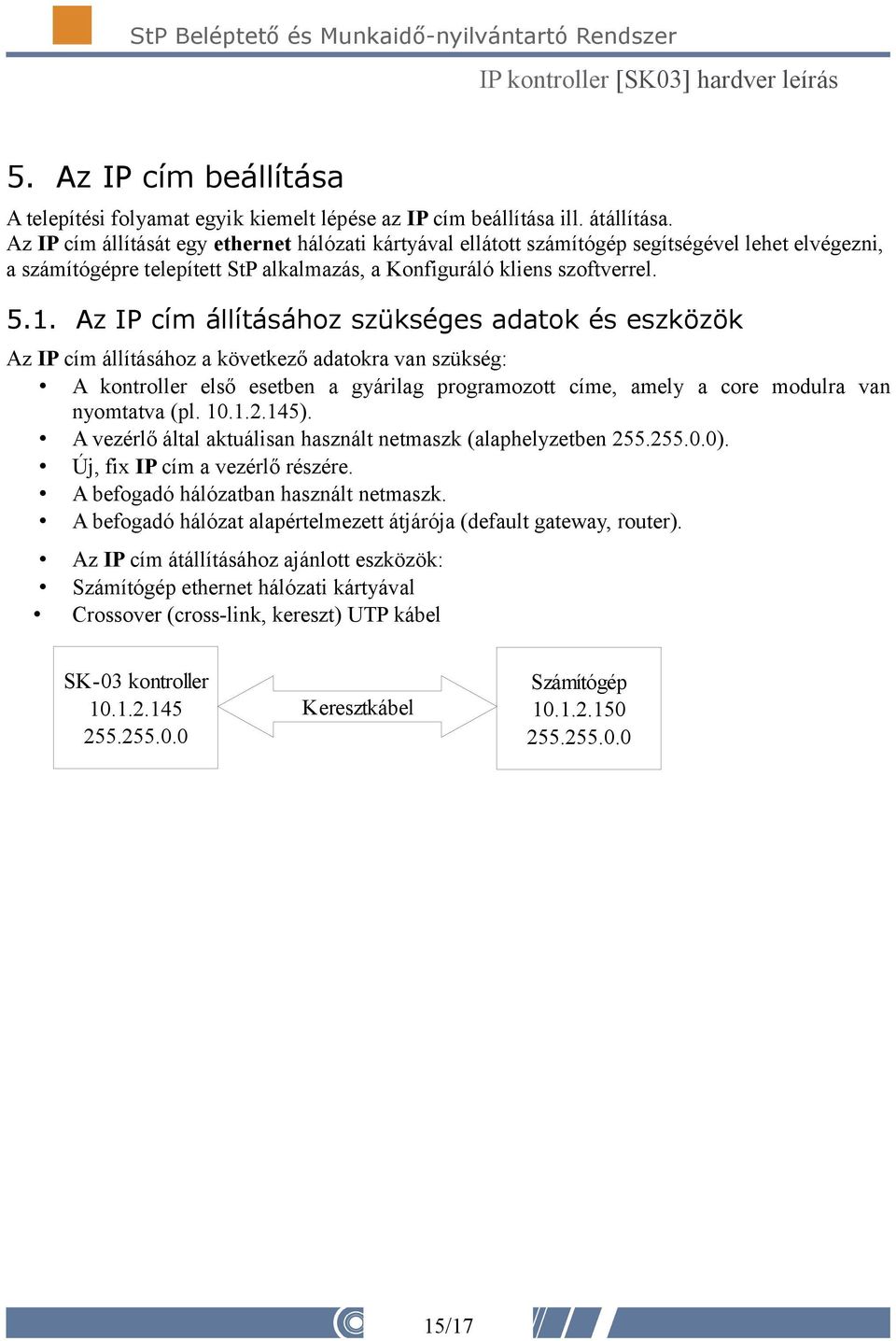

15 5. Az IP cím beállítása A telepítési folyamat egyik kiemelt lépése az IP cím beállítása ill. átállítása. Az IP cím állítását egy ethernet hálózati kártyával ellátott számítógép segítségével lehet elvégezni, a számítógépre telepített StP alkalmazás, a Konfiguráló kliens szoftverrel Az IP cím állításához szükséges adatok és eszközök Az IP cím állításához a következő adatokra van szükség: A kontroller első esetben a gyárilag programozott címe, amely a core modulra van nyomtatva (pl ). A vezérlő által aktuálisan használt netmaszk (alaphelyzetben ). Új, fix IP cím a vezérlő részére. A befogadó hálózatban használt netmaszk. A befogadó hálózat alapértelmezett átjárója (default gateway, router). Az IP cím átállításához ajánlott eszközök: Számítógép ethernet hálózati kártyával Crossover (cross-link, kereszt) UTP kábel SK-03 kontroller Keresztkábel Számítógép /17

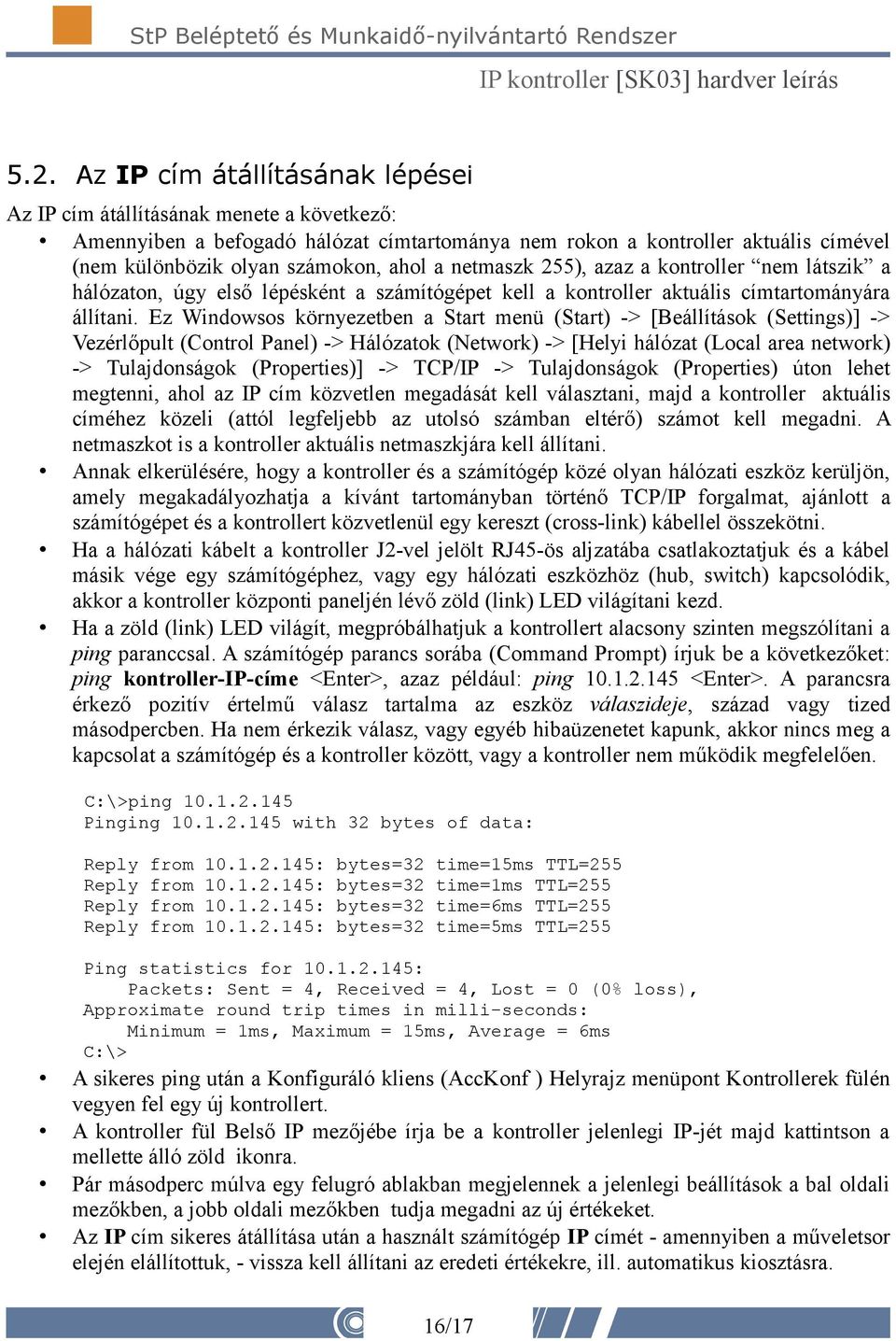

16 5.2. Az IP cím átállításának lépései Az IP cím átállításának menete a következő: Amennyiben a befogadó hálózat címtartománya nem rokon a kontroller aktuális címével (nem különbözik olyan számokon, ahol a netmaszk 255), azaz a kontroller nem látszik a hálózaton, úgy első lépésként a számítógépet kell a kontroller aktuális címtartományára állítani. Ez Windowsos környezetben a Start menü (Start) -> [Beállítások (Settings)] -> Vezérlőpult (Control Panel) -> Hálózatok (Network) -> [Helyi hálózat (Local area network) -> Tulajdonságok (Properties)] -> TCP/IP -> Tulajdonságok (Properties) úton lehet megtenni, ahol az IP cím közvetlen megadását kell választani, majd a kontroller aktuális címéhez közeli (attól legfeljebb az utolsó számban eltérő) számot kell megadni. A netmaszkot is a kontroller aktuális netmaszkjára kell állítani. Annak elkerülésére, hogy a kontroller és a számítógép közé olyan hálózati eszköz kerüljön, amely megakadályozhatja a kívánt tartományban történő TCP/IP forgalmat, ajánlott a számítógépet és a kontrollert közvetlenül egy kereszt (cross-link) kábellel összekötni. Ha a hálózati kábelt a kontroller J2-vel jelölt RJ45-ös aljzatába csatlakoztatjuk és a kábel másik vége egy számítógéphez, vagy egy hálózati eszközhöz (hub, switch) kapcsolódik, akkor a kontroller központi paneljén lévő zöld (link) LED világítani kezd. Ha a zöld (link) LED világít, megpróbálhatjuk a kontrollert alacsony szinten megszólítani a ping paranccsal. A számítógép parancs sorába (Command Prompt) írjuk be a következőket: ping kontroller-ip-címe <Enter>, azaz például: ping <Enter>. A parancsra érkező pozitív értelmű válasz tartalma az eszköz válaszideje, század vagy tized másodpercben. Ha nem érkezik válasz, vagy egyéb hibaüzenetet kapunk, akkor nincs meg a kapcsolat a számítógép és a kontroller között, vagy a kontroller nem működik megfelelően. C:\>ping Pinging with 32 bytes of data: Reply from : bytes=32 time=15ms TTL=255 Reply from : bytes=32 time=1ms TTL=255 Reply from : bytes=32 time=6ms TTL=255 Reply from : bytes=32 time=5ms TTL=255 Ping statistics for : Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds: Minimum = 1ms, Maximum = 15ms, Average = 6ms C:\> A sikeres ping után a Konfiguráló kliens (AccKonf ) Helyrajz menüpont Kontrollerek fülén vegyen fel egy új kontrollert. A kontroller fül Belső IP mezőjébe írja be a kontroller jelenlegi IP-jét majd kattintson a mellette álló zöld ikonra. Pár másodperc múlva egy felugró ablakban megjelennek a jelenlegi beállítások a bal oldali mezőkben, a jobb oldali mezőkben tudja megadni az új értékeket. Az IP cím sikeres átállítása után a használt számítógép IP címét - amennyiben a műveletsor elején elállítottuk, - vissza kell állítani az eredeti értékekre, ill. automatikus kiosztásra. 16/17

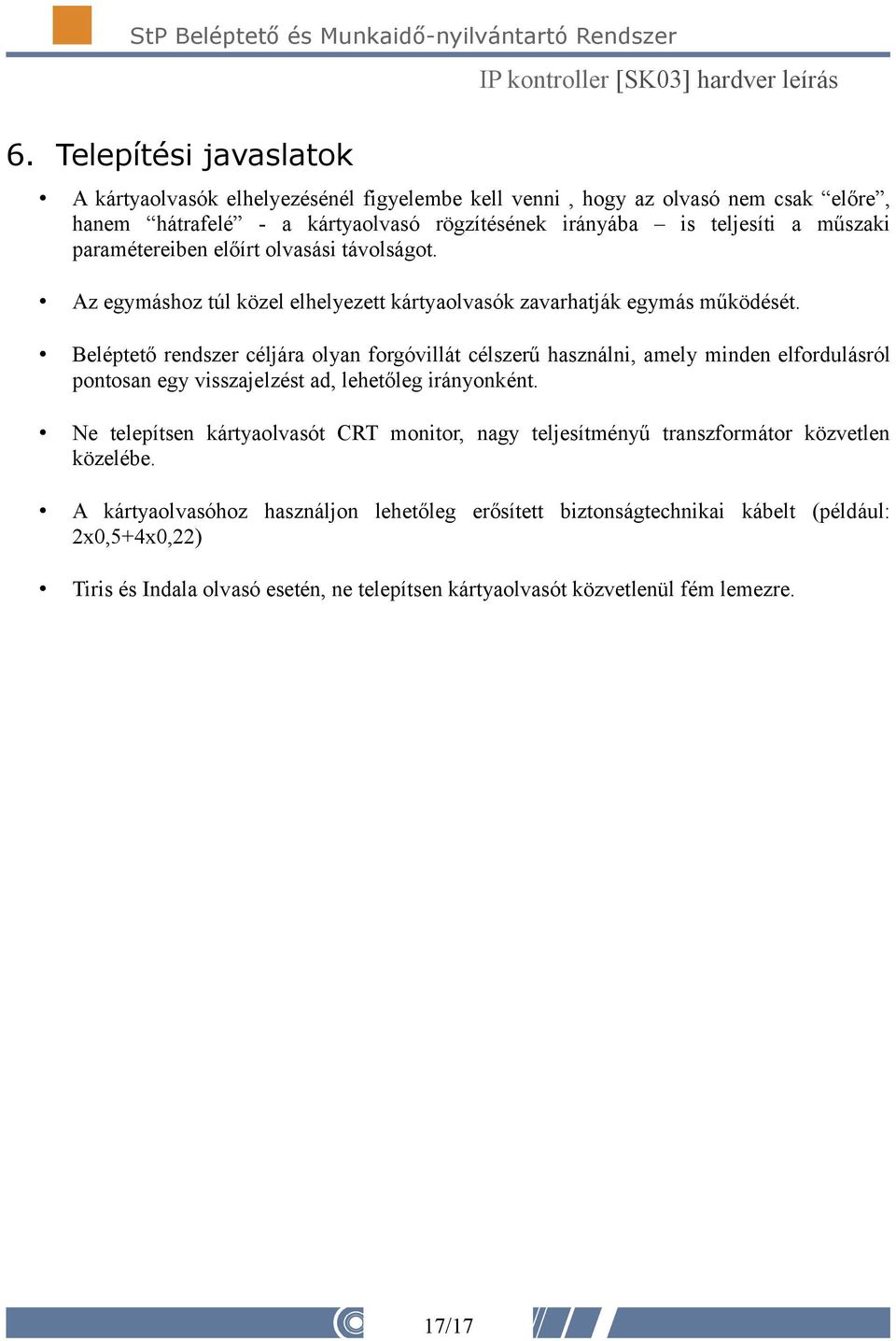

17 6. Telepítési javaslatok A kártyaolvasók elhelyezésénél figyelembe kell venni, hogy az olvasó nem csak előre, hanem hátrafelé - a kártyaolvasó rögzítésének irányába is teljesíti a műszaki paramétereiben előírt olvasási távolságot. Az egymáshoz túl közel elhelyezett kártyaolvasók zavarhatják egymás működését. Beléptető rendszer céljára olyan forgóvillát célszerű használni, amely minden elfordulásról pontosan egy visszajelzést ad, lehetőleg irányonként. Ne telepítsen kártyaolvasót CRT monitor, nagy teljesítményű transzformátor közvetlen közelébe. A kártyaolvasóhoz használjon lehetőleg erősített biztonságtechnikai kábelt (például: 2x0,5+4x0,22) Tiris és Indala olvasó esetén, ne telepítsen kártyaolvasót közvetlenül fém lemezre. 17/17
