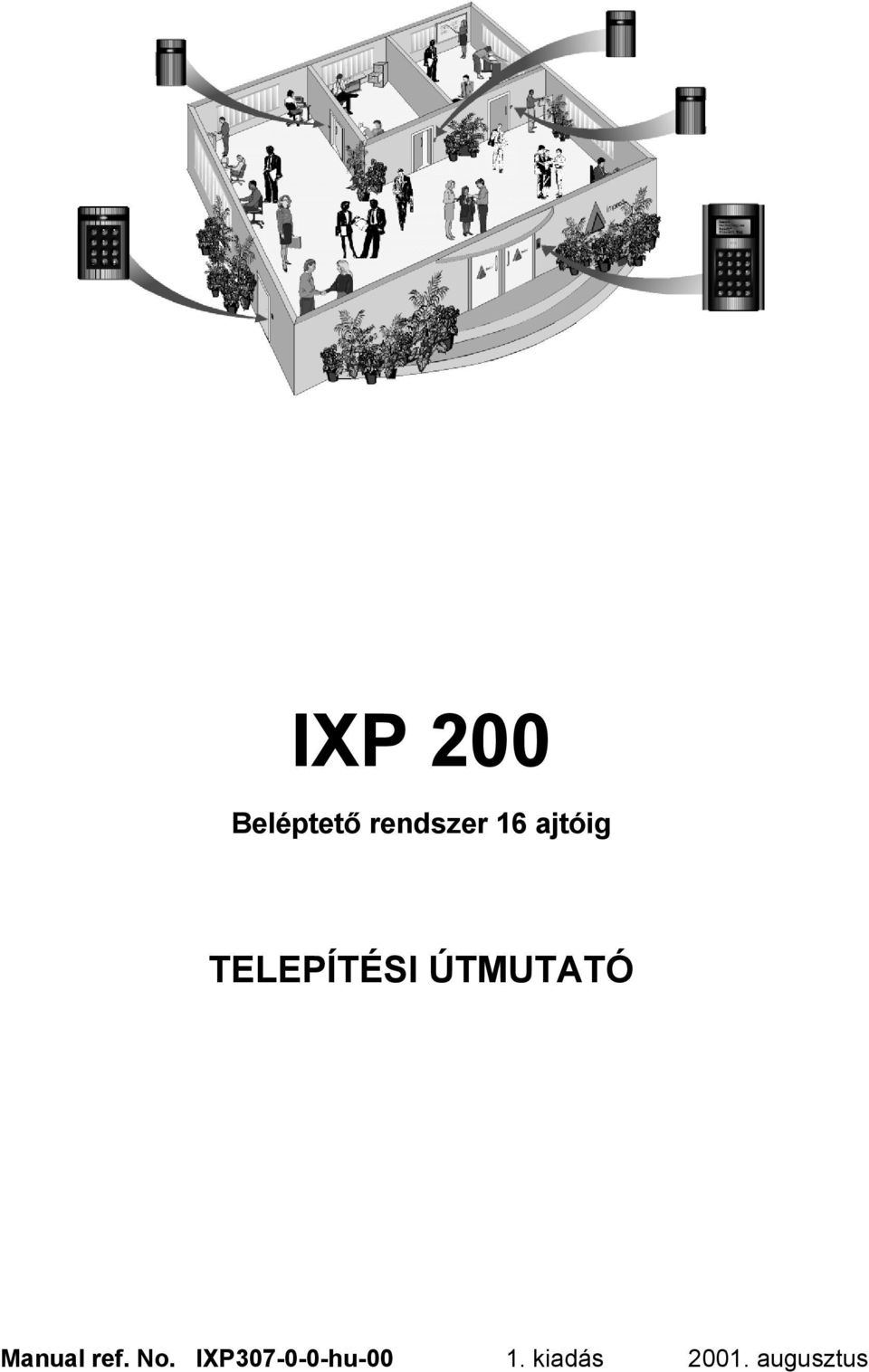

1 IXP 200 Beléptető rendszer 16 ajtóig TELEPÍTÉSI ÚTMUTATÓ Manual ref. No. IXP hu kiadás augusztus

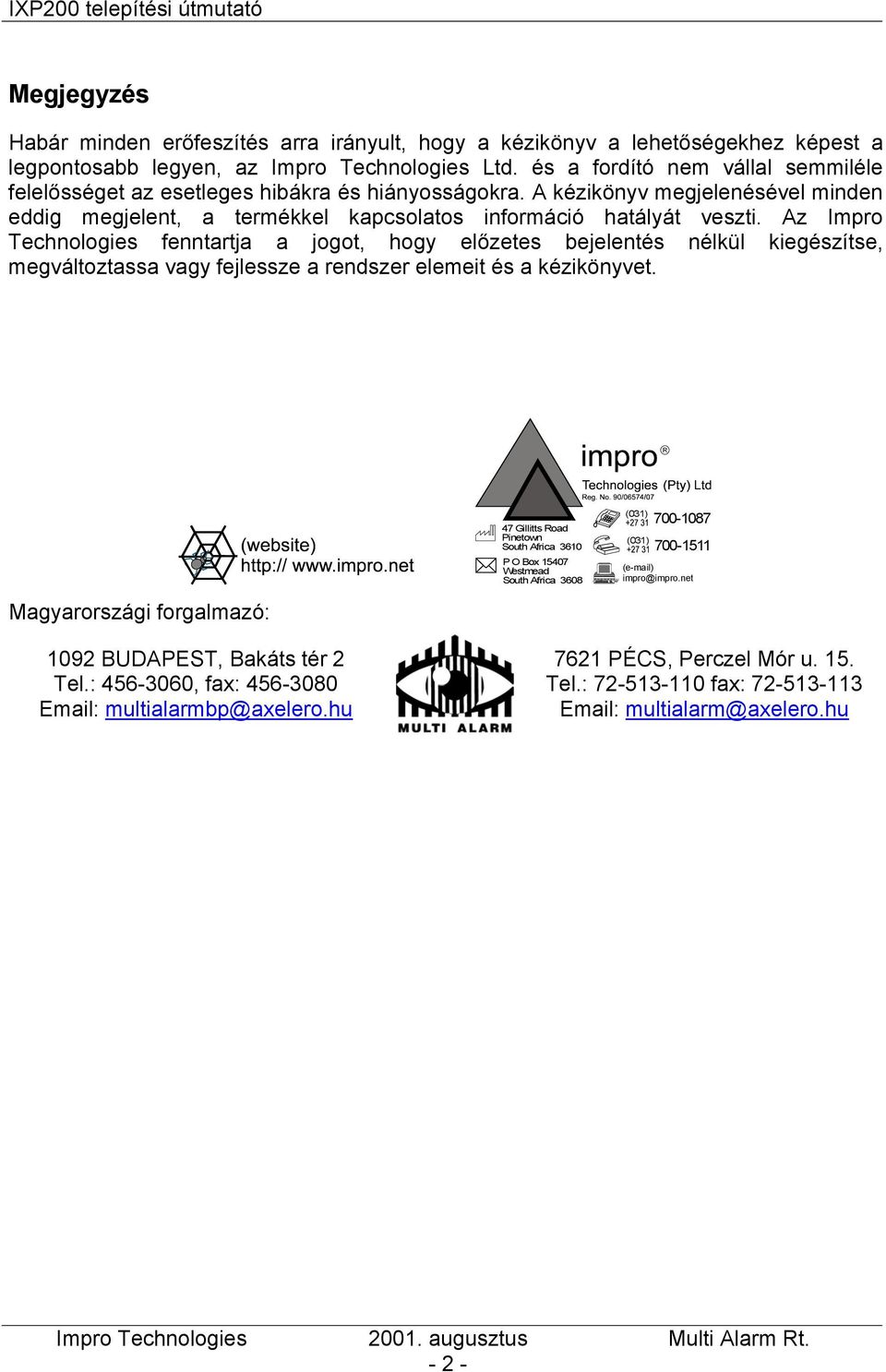

2 Megjegyzés Habár minden erőfeszítés arra irányult, hogy a kézikönyv a lehetőségekhez képest a legpontosabb legyen, az Impro Technologies Ltd. és a fordító nem vállal semmiléle felelősséget az esetleges hibákra és hiányosságokra. A kézikönyv megjelenésével minden eddig megjelent, a termékkel kapcsolatos információ hatályát veszti. Az Impro Technologies fenntartja a jogot, hogy előzetes bejelentés nélkül kiegészítse, megváltoztassa vagy fejlessze a rendszer elemeit és a kézikönyvet. R 47 Gillitts Road Pinetown South Africa 3610 P O Box Westmead South Africa 3608 (031) (031) ( ) Magyarországi forgalmazó: 1092 BUDAPEST, Bakáts tér 2 Tel.: , fax: PÉCS, Perczel Mór u. 15. Tel.: fax:

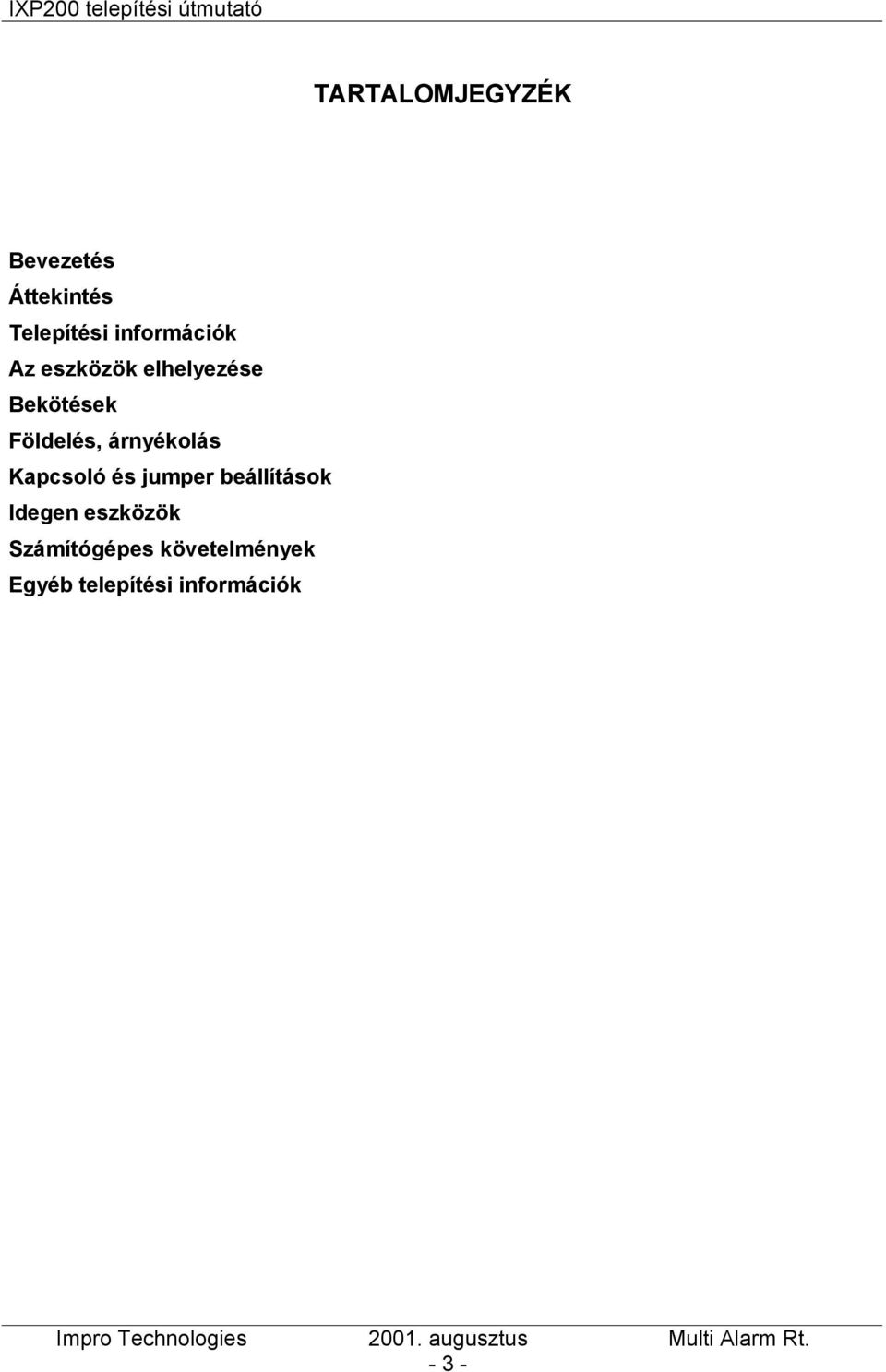

3 TARTALOMJEGYZÉK Bevezetés Áttekintés Telepítési információk Az eszközök elhelyezése Bekötések Földelés, árnyékolás Kapcsoló és jumper beállítások Idegen eszközök Számítógépes követelmények Egyéb telepítési információk - 3 -

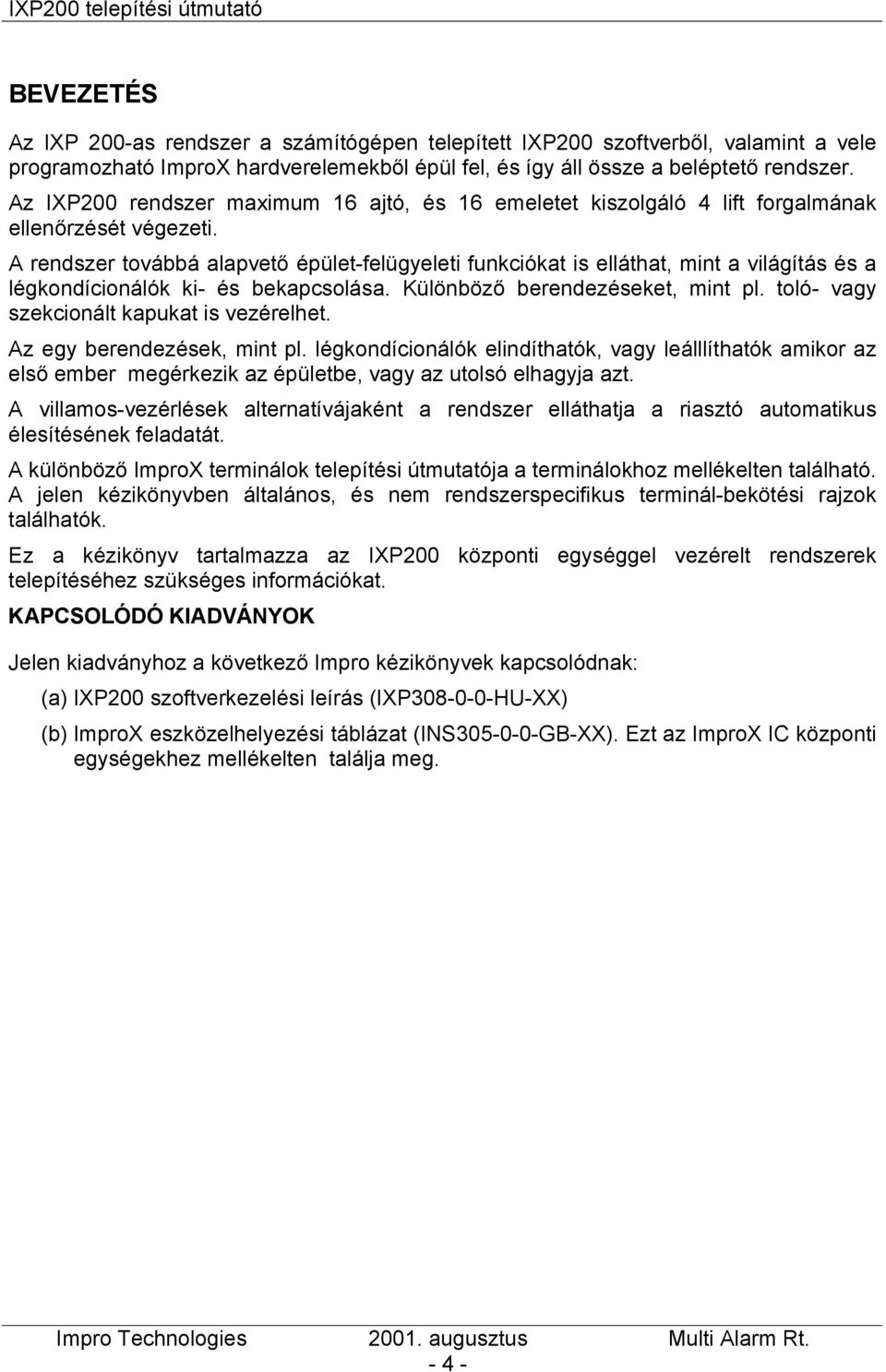

4 BEVEZETÉS Az IXP 200-as rendszer a számítógépen telepített IXP200 szoftverből, valamint a vele programozható ImproX hardverelemekből épül fel, és így áll össze a beléptető rendszer. Az IXP200 rendszer maximum 16 ajtó, és 16 emeletet kiszolgáló 4 lift forgalmának ellenőrzését végezeti. A rendszer továbbá alapvető épület-felügyeleti funkciókat is elláthat, mint a világítás és a légkondícionálók ki- és bekapcsolása. Különböző berendezéseket, mint pl. toló- vagy szekcionált kapukat is vezérelhet. Az egy berendezések, mint pl. légkondícionálók elindíthatók, vagy leálllíthatók amikor az első ember megérkezik az épületbe, vagy az utolsó elhagyja azt. A villamos-vezérlések alternatívájaként a rendszer elláthatja a riasztó automatikus élesítésének feladatát. A különböző ImproX terminálok telepítési útmutatója a terminálokhoz mellékelten található. A jelen kézikönyvben általános, és nem rendszerspecifikus terminál-bekötési rajzok találhatók. Ez a kézikönyv tartalmazza az IXP200 központi egységgel vezérelt rendszerek telepítéséhez szükséges információkat. KAPCSOLÓDÓ KIADVÁNYOK Jelen kiadványhoz a következő Impro kézikönyvek kapcsolódnak: (a) IXP200 szoftverkezelési leírás (IXP HU-XX) (b) ImproX eszközelhelyezési táblázat (INS GB-XX). Ezt az ImproX IC központi egységekhez mellékelten találja meg

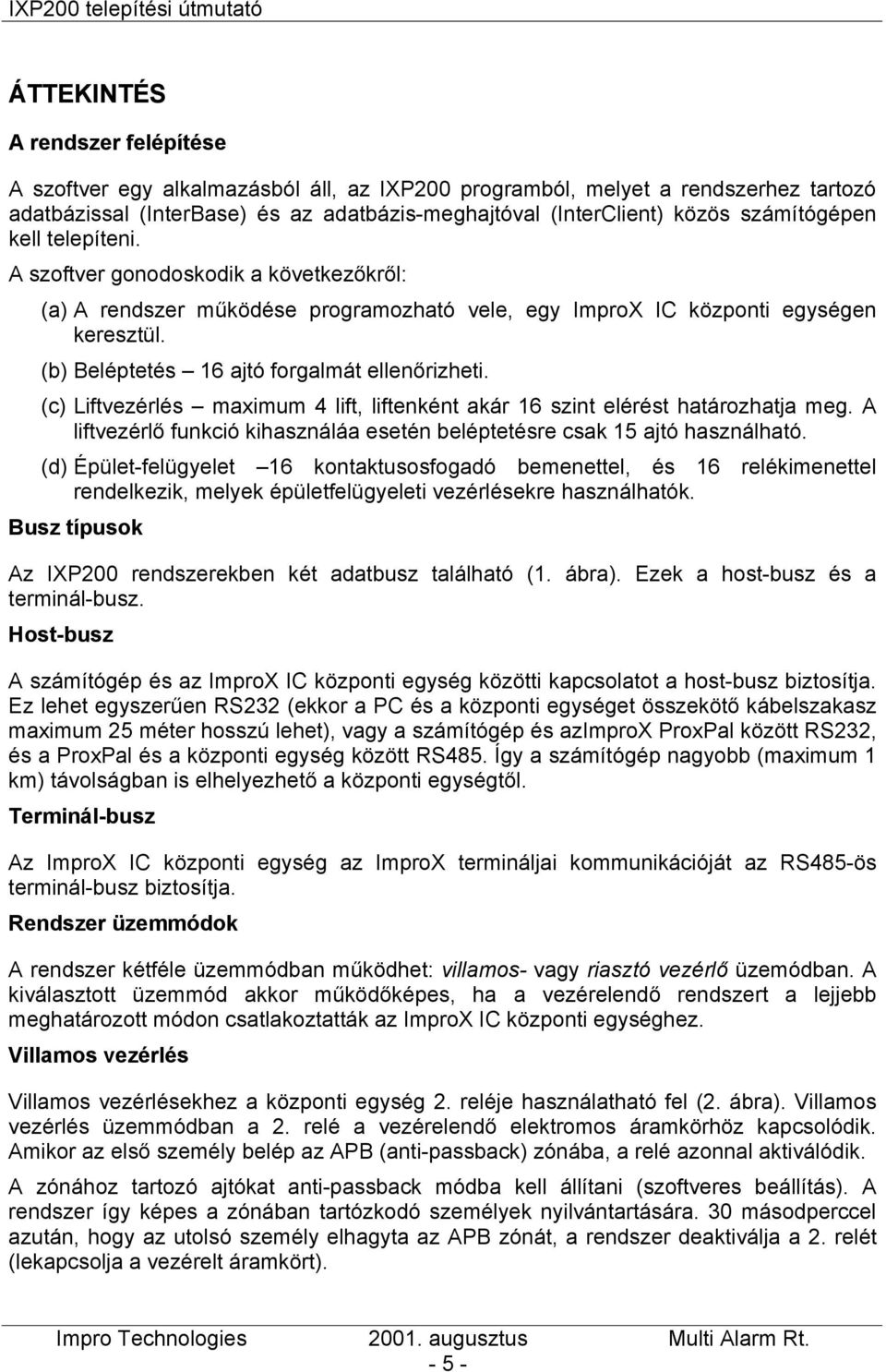

5 ÁTTEKINTÉS A rendszer felépítése A szoftver egy alkalmazásból áll, az IXP200 programból, melyet a rendszerhez tartozó adatbázissal (InterBase) és az adatbázis-meghajtóval (InterClient) közös számítógépen kell telepíteni. A szoftver gonodoskodik a következőkről: (a) A rendszer működése programozható vele, egy ImproX IC központi egységen keresztül. (b) Beléptetés 16 ajtó forgalmát ellenőrizheti. (c) Liftvezérlés maximum 4 lift, liftenként akár 16 szint elérést határozhatja meg. A liftvezérlő funkció kihasználáa esetén beléptetésre csak 15 ajtó használható. (d) Épület-felügyelet 16 kontaktusosfogadó bemenettel, és 16 relékimenettel rendelkezik, melyek épületfelügyeleti vezérlésekre használhatók. Busz típusok Az IXP200 rendszerekben két adatbusz található (1. ábra). Ezek a host-busz és a terminál-busz. Host-busz A számítógép és az ImproX IC központi egység közötti kapcsolatot a host-busz biztosítja. Ez lehet egyszerűen RS232 (ekkor a PC és a központi egységet összekötő kábelszakasz maximum 25 méter hosszú lehet), vagy a számítógép és azimprox ProxPal között RS232, és a ProxPal és a központi egység között RS485. Így a számítógép nagyobb (maximum 1 km) távolságban is elhelyezhető a központi egységtől. Terminál-busz Az ImproX IC központi egység az ImproX termináljai kommunikációját az RS485-ös terminál-busz biztosítja. Rendszer üzemmódok A rendszer kétféle üzemmódban működhet: villamos- vagy riasztó vezérlő üzemódban. A kiválasztott üzemmód akkor működőképes, ha a vezérelendő rendszert a lejjebb meghatározott módon csatlakoztatták az ImproX IC központi egységhez. Villamos vezérlés Villamos vezérlésekhez a központi egység 2. reléje használatható fel (2. ábra). Villamos vezérlés üzemmódban a 2. relé a vezérelendő elektromos áramkörhöz kapcsolódik. Amikor az első személy belép az APB (anti-passback) zónába, a relé azonnal aktiválódik. A zónához tartozó ajtókat anti-passback módba kell állítani (szoftveres beállítás). A rendszer így képes a zónában tartózkodó személyek nyilvántartására. 30 másodperccel azután, hogy az utolsó személy elhagyta az APB zónát, a rendszer deaktiválja a 2. relét (lekapcsolja a vezérelt áramkört)

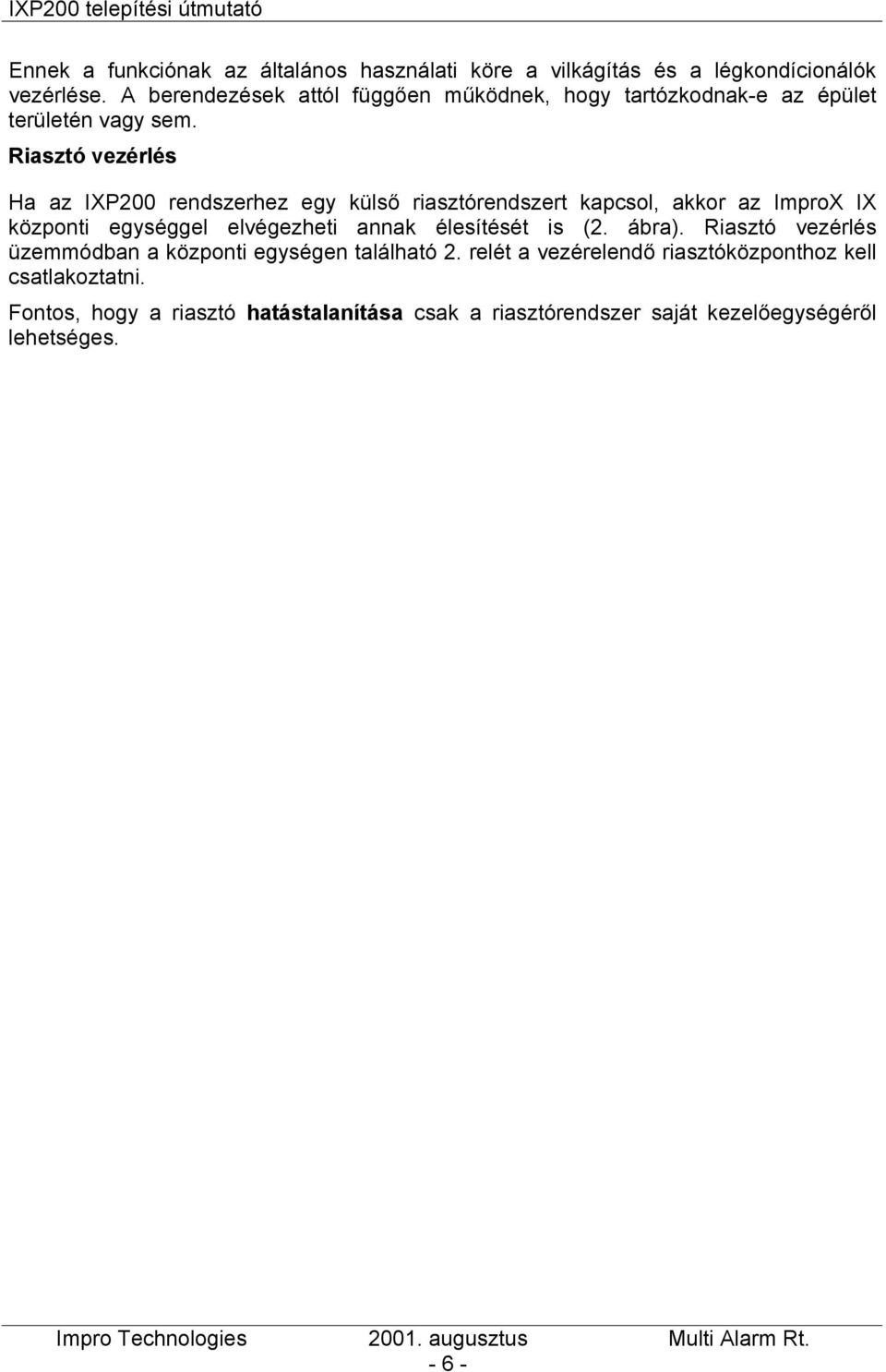

6 Ennek a funkciónak az általános használati köre a vilkágítás és a légkondícionálók vezérlése. A berendezések attól függően működnek, hogy tartózkodnak-e az épület területén vagy sem. Riasztó vezérlés Ha az IXP200 rendszerhez egy külső riasztórendszert kapcsol, akkor az ImproX IX központi egységgel elvégezheti annak élesítését is (2. ábra). Riasztó vezérlés üzemmódban a központi egységen található 2. relét a vezérelendő riasztóközponthoz kell csatlakoztatni. Fontos, hogy a riasztó hatástalanítása csak a riasztórendszer saját kezelőegységéről lehetséges

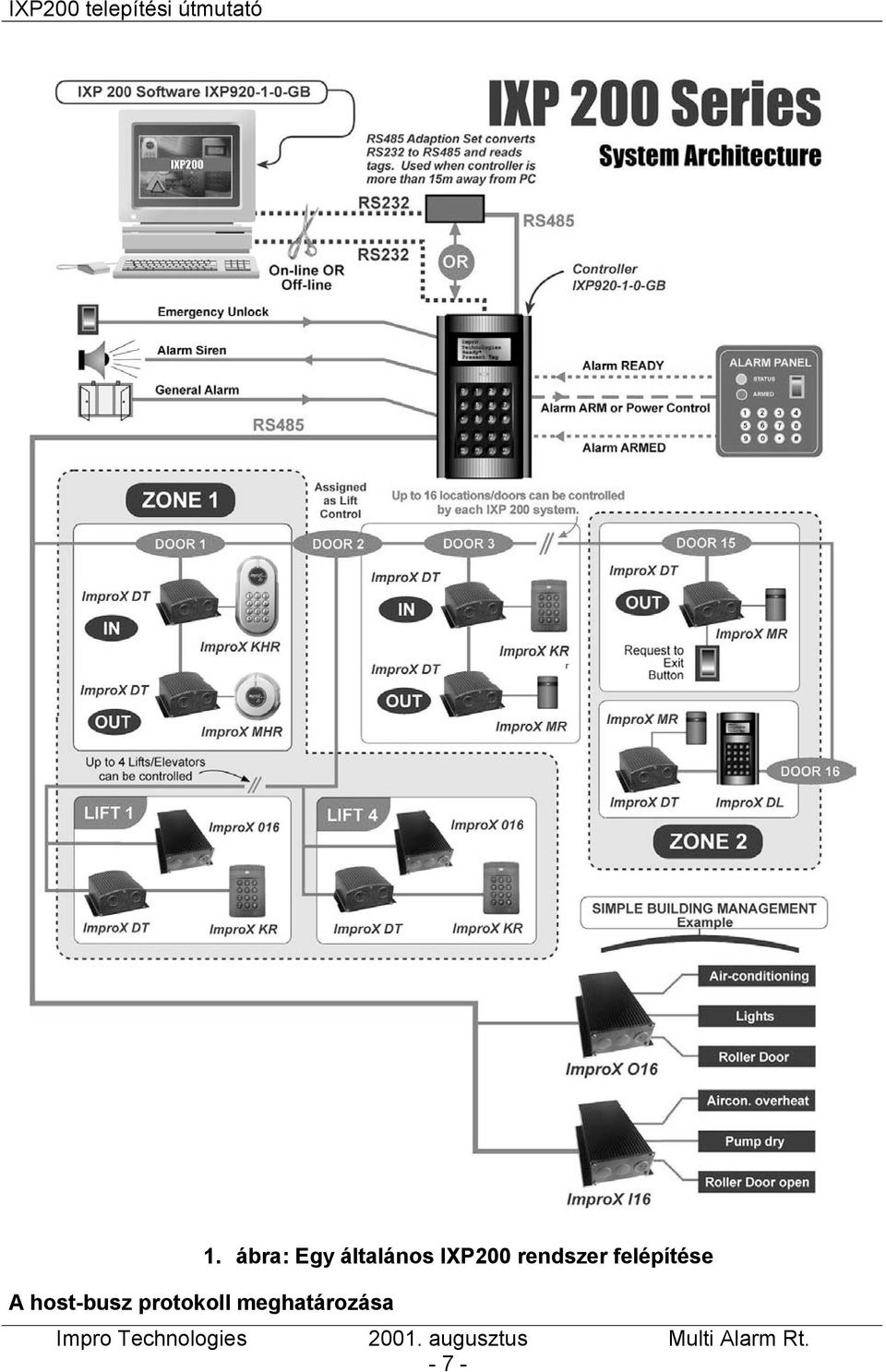

7 A host-busz protokoll meghatározása 1. ábra: Egy általános IXP200 rendszer felépítése - 7 -

8 Az IXP200 rendszerben a host-busz protokoll az igényeknek megfelelően akár RS232-es, akár RS485-ös is lehet. A PC-k szabványos kommunikációs porti kommunikációja RS232 formátumban zajlik, mely maxium 25 méteres buszhosszon működőképes. Amennyiben ennél nagyobb buszhossz szükséges (maximum 1 km), akkor RS485-öt kell használni. (a) RS232 esetében a PC kommunikációs portja közvetlenül az ImproX IC 2. portjának RS232-es feléhez csatlakozik. (b) RS485 esetében a PC kommunikációs portja eg RS232/RS485 átalakítón (az 1. ábrán lártható adaptation set) keresztül csatlakozik az ImproX IC 2. portjának RS485-ös feléhez. A rendszer felépítése A rendszer a következő hardverelemekből épül fel: (a) Egy ImproX IC központi egység. (b) Maximum 16 ajtó akár kétirányú vezérléséhez szükséges 32 ImproX DT terminál és 32 ImproX segédolvasó. (c) Egy O16 és egy I16 terminál épületfelügyeleti funkciókkal. (d) Liftenként egy O16 terminál, egy ImproX DT-vel és egy ImproX segédolvasó. Maximum 4 lift, és liftenként 16 szint forgalma ellenőrizhető. ImproX terminálok Az ImproX terminálok felhasználási területeik szerint két fő csoportba sorolhatók: Az olvasó-terminálok szükségesek a beléptetéshez az ajtóknál és lifteknél (ilyen pl. az ImproX MR, ImproX KHR, ImproX DL, stb.). A be/kimeneti terminálok használhatóak épület felügyeletre és liftvezérlésre (ImproX I16 és ImproX O16). A rendszer konfigurálásakor valamennyi terminál funkciója kijelölésre kerül, mint valamely ajtó vagy lift vezérlése, vagy épületfelügyeleti terminál

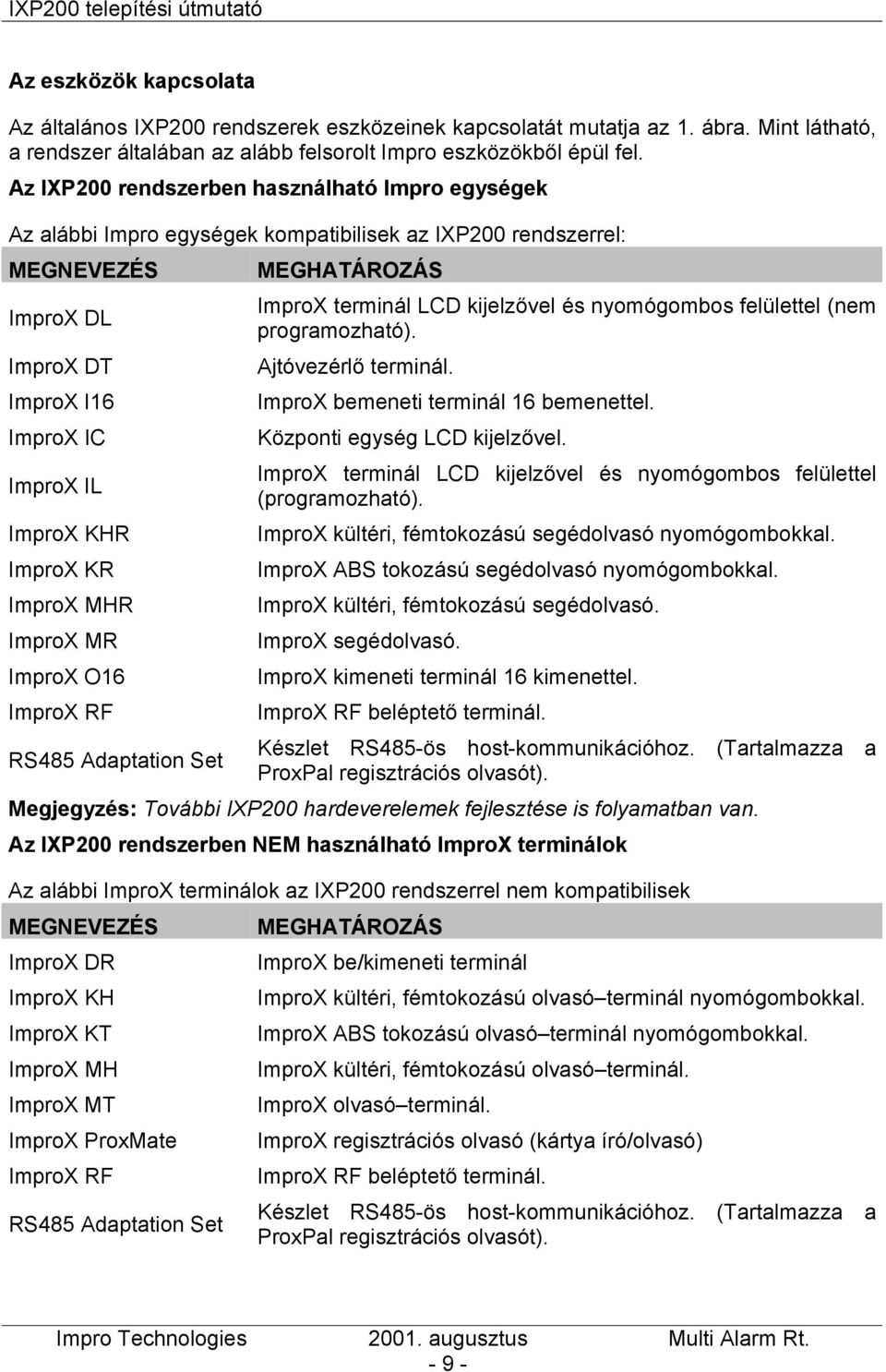

9 Az eszközök kapcsolata Az általános IXP200 rendszerek eszközeinek kapcsolatát mutatja az 1. ábra. Mint látható, a rendszer általában az alább felsorolt Impro eszközökből épül fel. Az IXP200 rendszerben használható Impro egységek Az alábbi Impro egységek kompatibilisek az IXP200 rendszerrel: MEGNEVEZÉS MEGHATÁROZÁS ImproX DL ImproX DT ImproX I16 ImproX IC ImproX IL ImproX KHR ImproX KR ImproX MHR ImproX MR ImproX O16 ImproX RF ImproX terminál LCD kijelzővel és nyomógombos felülettel (nem programozható). Ajtóvezérlő terminál. ImproX bemeneti terminál 16 bemenettel. Központi egység LCD kijelzővel. ImproX terminál LCD kijelzővel és nyomógombos felülettel (programozható). ImproX kültéri, fémtokozású segédolvasó nyomógombokkal. ImproX ABS tokozású segédolvasó nyomógombokkal. ImproX kültéri, fémtokozású segédolvasó. ImproX segédolvasó. ImproX kimeneti terminál 16 kimenettel. ImproX RF beléptető terminál. Készlet RS485-ös host-kommunikációhoz. (Tartalmazza a RS485 Adaptation Set ProxPal regisztrációs olvasót). Megjegyzés: További IXP200 hardeverelemek fejlesztése is folyamatban van. Az IXP200 rendszerben NEM használható ImproX terminálok Az alábbi ImproX terminálok az IXP200 rendszerrel nem kompatibilisek MEGNEVEZÉS ImproX DR ImproX KH ImproX KT ImproX MH ImproX MT ImproX ProxMate ImproX RF RS485 Adaptation Set MEGHATÁROZÁS ImproX be/kimeneti terminál ImproX kültéri, fémtokozású olvasó terminál nyomógombokkal. ImproX ABS tokozású olvasó terminál nyomógombokkal. ImproX kültéri, fémtokozású olvasó terminál. ImproX olvasó terminál. ImproX regisztrációs olvasó (kártya író/olvasó) ImproX RF beléptető terminál. Készlet RS485-ös host-kommunikációhoz. (Tartalmazza ProxPal regisztrációs olvasót). a - 9 -

10 Megjegyzés: További, az IXP200 rendszerhez nem illeszkedő ImproX hardeverelemek fejlesztése is folyamatban van. További felvilágosításért lépjen kapcsolatba Impro forgalmazójával. Ajtóvezérlő terminálok és segédolvasók Ajtóvezérlés Az IXP200 rendszerben a beléptetési pontok vezérléséhez minden ellenőrzött irányhoz egy ImproX DT terminál és egy hozzá csatlakozó ImproX segédolvasó szükséges. Megjegyzés: Az IXP200 rendszerben az ImproX DT terminálok és a segédolvasók csak együtt működőképesek, külön-külön egyik sem. Minden ImproX segédolvasót egy-egy ImproX DT terminálhoz kell csatlakoztatni, és azon keresztül kapcsolódik a terminál buszra. Az ImproX DT terminálban található relé vezérli az elektromos zárat (vagy látja el a beléptetéshez szükséges megfelelő vezérlési feladatot, pl. automata kapu indítás). A DT terminál két bemenettel rendelkezik, az egyik a beléptetési pont nyitott vagy zárt állapotát érzékeli (ajtónál nyitásérzékelő), a másikhoz pedig nyitógomb csatlakoztatható (RTE). Liftvezérlés Amennyiben ki kívánja használni az IXP200 rendszer liftvezérlő funkcióját, akkor minden liftbe szükséges az azonosításhoz egy ImproX segédolvasó, és a liftvezérléshez egy ImproX O16 kimeneti terminál. A kimeneti terminállal maximum 16 szint elérése ellenőrizhető. Az ImproX segédolvasó egy ImproX DT terminálon keresztül csatlakozik a terminál buszhoz. Ebben az esetben a DT terminál kizárólag a terminálbusz illesztésének feladatát látja el, reléje nem funkcionál. Az egyes liftekhez rendelt ImproX O16 terminálok közvetlenül csatlakoznak a terminál buszra. A kimeneti terminál kimenetei csatlakoznak a liftvezérlő áramkörökhöz. Egy kétállapotú kimenet engedélyezi egy szinthez tartozó nyomógomb használatát a liftben(3. ábra). TELEPÍTÉSI INFORMÁCIÓK Opciók Az IXP200 rendszerben számos különböző funkciójú egység alkalmazható, melyekkel bizonyos opcionális funkciókra is lehetőség nyílik. RS232/RS485 illesztés Amennyiben a központi egységet a számítógéptől több, mint 25 m távolságban kell elhelyezni, akkor az RS485-ös kommunikációs protokoll használatával lehetséges. Ekkor a buszillesztéshez a számítógép mellé egy ImproX ProxPal egység telepítése szükséges. A kártyaprogramozáskor szükséges kártyaolvasást is ez az egység végzi el. Ajtók és zónák Valamennyi ajtóhoz egy vagy két olvasó tartozhat, egy be és/vagy egy ki irányú olvasó. Egy ajtó anti-passback módban történő működéséhez két olvasó szükséges. A rendszerben található különböző ajtók egy vagy több anti-passback zónába sorolhatók

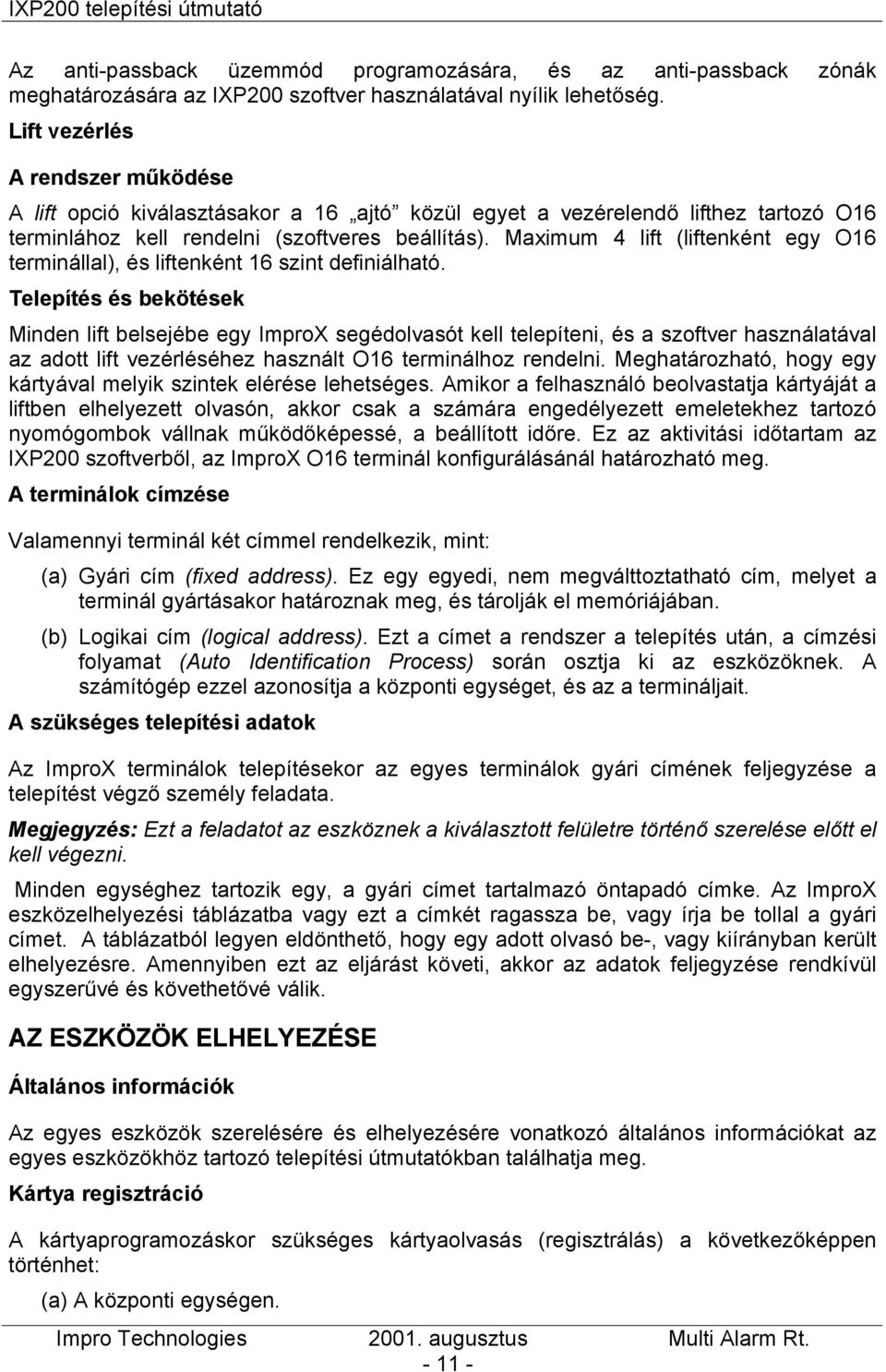

11 Az anti-passback üzemmód programozására, és az anti-passback zónák meghatározására az IXP200 szoftver használatával nyílik lehetőség. Lift vezérlés A rendszer működése A lift opció kiválasztásakor a 16 ajtó közül egyet a vezérelendő lifthez tartozó O16 terminlához kell rendelni (szoftveres beállítás). Maximum 4 lift (liftenként egy O16 terminállal), és liftenként 16 szint definiálható. Telepítés és bekötések Minden lift belsejébe egy ImproX segédolvasót kell telepíteni, és a szoftver használatával az adott lift vezérléséhez használt O16 terminálhoz rendelni. Meghatározható, hogy egy kártyával melyik szintek elérése lehetséges. Amikor a felhasználó beolvastatja kártyáját a liftben elhelyezett olvasón, akkor csak a számára engedélyezett emeletekhez tartozó nyomógombok vállnak működőképessé, a beállított időre. Ez az aktivitási időtartam az IXP200 szoftverből, az ImproX O16 terminál konfigurálásánál határozható meg. A terminálok címzése Valamennyi terminál két címmel rendelkezik, mint: (a) Gyári cím (fixed address). Ez egy egyedi, nem megválttoztatható cím, melyet a terminál gyártásakor határoznak meg, és tárolják el memóriájában. (b) Logikai cím (logical address). Ezt a címet a rendszer a telepítés után, a címzési folyamat (Auto Identification Process) során osztja ki az eszközöknek. A számítógép ezzel azonosítja a központi egységet, és az a termináljait. A szükséges telepítési adatok Az ImproX terminálok telepítésekor az egyes terminálok gyári címének feljegyzése a telepítést végző személy feladata. Megjegyzés: Ezt a feladatot az eszköznek a kiválasztott felületre történő szerelése előtt el kell végezni. Minden egységhez tartozik egy, a gyári címet tartalmazó öntapadó címke. Az ImproX eszközelhelyezési táblázatba vagy ezt a címkét ragassza be, vagy írja be tollal a gyári címet. A táblázatból legyen eldönthető, hogy egy adott olvasó be-, vagy kiírányban került elhelyezésre. Amennyiben ezt az eljárást követi, akkor az adatok feljegyzése rendkívül egyszerűvé és követhetővé válik. AZ ESZKÖZÖK ELHELYEZÉSE Általános információk Az egyes eszközök szerelésére és elhelyezésére vonatkozó általános információkat az egyes eszközökhöz tartozó telepítési útmutatókban találhatja meg. Kártya regisztráció A kártyaprogramozáskor szükséges kártyaolvasás (regisztrálás) a következőképpen történhet: (a) A központi egységen

12 (b) A számítógép és a központi egység között elhelyezett ImproX ProxPal egységen. (Ez az eszköz végzi egyben az RS232/RS485 konverziót is a host buszon). ImproX IC központi egység A központi egységen regisztrálhatók a kártyák (vagyis az egyes kártyák első felprogramozásakor az adott kártya felvétele az adatbázisba), ezért a számítógéphez közel, elérhető távolságban kell elhelyezni. Amennyiben a kártya regisztráció ImproX ProxPal egységgel történik, akkor a központi egység hozzáférhető elhelyezése nem szükséges. BEKÖTÉSEK Az IXP200 rendszer általános felépítését az 1. ábra szemlélteti. A telepítés során a következő kábeltípusok szükségesek: Kábelszakasz RS485 busz RS232 busz (host-busz) ImproX DT és az ImproX segédolvasó között Nyitógomb (RTE) és az ImproX DT között Tápegységtől a készülékig Jelforrástól a bemenetig Relékimenet Kábeltípus FÖLDELÉS, ÁRNYÉKOLÁS Központi egység A központi egység földelése a 2. ábrán látható. Egyéb ImproX terminálok földelése Csavart érpáras, árnyékolt vezeték, erenként a vezető minimum 0.2 mm 2 átmérőjű. Árnyékolt négyeres kábel (három ér szükséges), erenként a vezető minimum 0.2 mm 2 átmérőjű. Csavart érpáras, árnyékolt vezeték, erenként a vezető minimum 0.2 mm 2 átmérőjű. Kéteres kábel, erenként a vezető minimum 0.2 mm 2 átmérőjű. Egy érpár, a szállítandó árammenyiségnek megfelelő. Bemenetenként (minimum) egy érpáras kábel, erenként a vezető minimum 0.2 mm 2 átmérőjű. Négyeres (három használt) kábel relénként, erenként a vezető minimum 0.2 mm 2 átmérőjű. A rendszerben alkalmazott egyéb egységek földelését az adott egységhez mellékelt telepítési útmutatóban leírtak szerint kell elvégezni. KAPCSOLÓ ÉS JUMPER BEÁLLÍTÁSOK Valamennyi kapcsoló és jumper használatát az eszközhöz mellékelt telepítési útmutató ismerteti

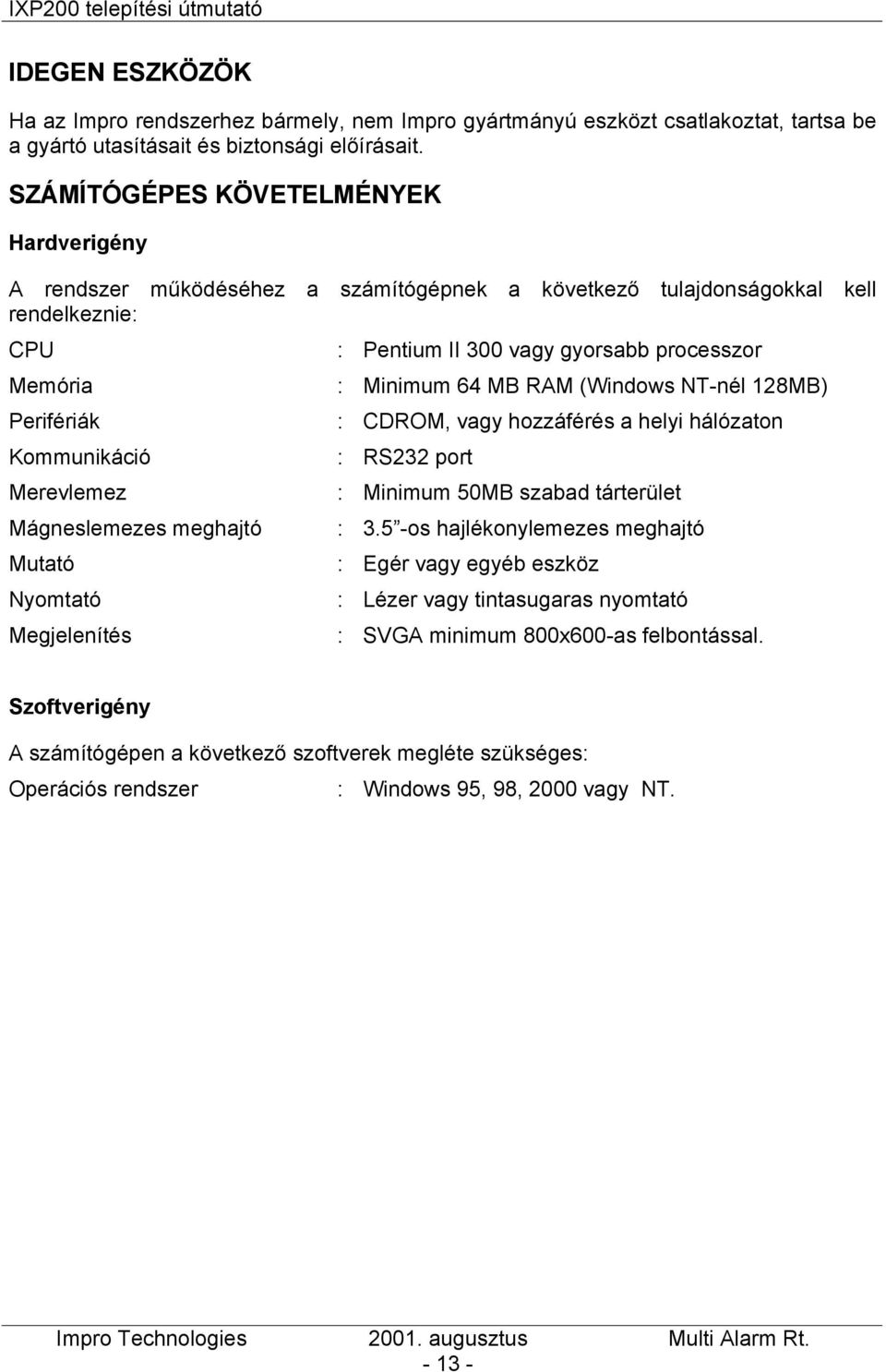

13 IDEGEN ESZKÖZÖK Ha az Impro rendszerhez bármely, nem Impro gyártmányú eszközt csatlakoztat, tartsa be a gyártó utasításait és biztonsági előírásait. SZÁMÍTÓGÉPES KÖVETELMÉNYEK Hardverigény A rendszer működéséhez a számítógépnek a következő tulajdonságokkal kell rendelkeznie: CPU : Pentium II 300 vagy gyorsabb processzor Memória : Minimum 64 MB RAM (Windows NT-nél 128MB) Perifériák : CDROM, vagy hozzáférés a helyi hálózaton Kommunikáció : RS232 port Merevlemez : Minimum 50MB szabad tárterület Mágneslemezes meghajtó : 3.5 -os hajlékonylemezes meghajtó Mutató : Egér vagy egyéb eszköz Nyomtató : Lézer vagy tintasugaras nyomtató Megjelenítés : SVGA minimum 800x600-as felbontással. Szoftverigény A számítógépen a következő szoftverek megléte szükséges: Operációs rendszer : Windows 95, 98, 2000 vagy NT

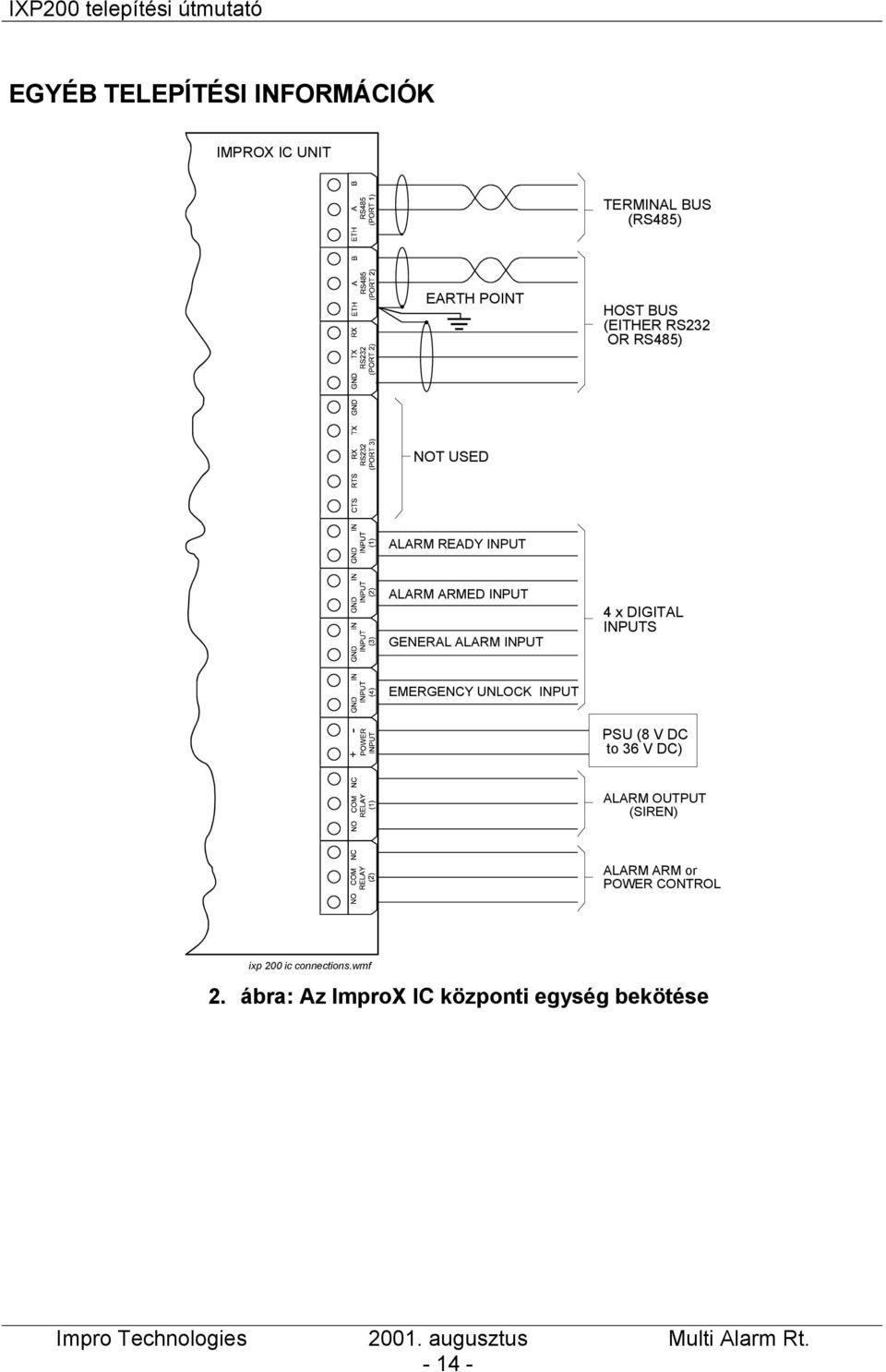

14 EGYÉB TELEPÍTÉSI INFORMÁCIÓK IMPROX IC UNIT TERMINAL BUS (RS485) EARTH POINT HOST BUS (EITHER RS232 OR RS485) NOT USED ALARM READY INPUT ALARM ARMED INPUT GENERAL ALARM INPUT 4 x DIGITAL INPUTS EMERGENCY UNLOCK INPUT PSU (8 V DC to 36 V DC) ALARM OUTPUT (SIREN) ALARM ARM or POWER CONTROL ixp 200 ic connections.wmf 2. ábra: Az ImproX IC központi egység bekötése

15 ImproX O16 Terminal Control voltage Lift Control Panel Floor 6 pushbutton Floor 5 pushbutton Floor 4 pushbutton Floor 3 pushbutton Floor 2 pushbutton Floor 1 pushbutton lift control.wmf 3. ábra: IXP200 rendszer alapszintű liftvezérléssel Liftvezérlés A liftvezérléshez ImproX O16 terminálok és ImproX segédolvasók szükségesek. Az alapszintű liftvezérlés általában a 3. ábrán látható bekötésekkel valósul meg. Épületfelügyelet Az IXP200 rendszer egyes épületfelügyeleti funkciókat is elláthat. Ehhez ImproX I16 és O16 terminálok szükségesek. Vezérlések Az ImproX O16 terminállal végezhető el a légkondícionálók vagy a világítás vezérlése az épületben. Adatgyűjtés Az ImproX I16 terminál érzékelheti a vezérelt rendszer változásait, például egy helyiség túlmelegedését, egy lezáró rács nyitott állapotát, stb. Amennyiben az IXP200 rendszert épületfelügyeleti funkciók ellátására is tervezi, vegye figyelembe az alábbi adatokat

16 BEMENETEK (csak az ImproX I16 terminálon) Típus : 16 száraz bemenet Védelem : -80V- +80V impulzus szerű feszültség lökésre, -30V - +35V folyamatos feszültségre. Relék : 16 relé Relé kimenetek : Minden relénél kivezetve az N/O, az N/C és a közös pontok. Működési tartomány : 1A / 30 VDC 2A / 125VAC Egy általános épület-felügyeleti vezérlés a 4. ábrán látható bekötésekkel valósulhat meg

17 Im p r o X I1 6 T e r m i n a l Door Clo s e d Sensor Im p r o X O 1 6 T e r m i n a l Roller Door Control Door Clo s e Control Door Op e n Control On/off Lights Ma s t e r Switch On/off Air Cond i t i o n e r Controlle r bldg managem e n t. w m f 4. ábra: Általános épület-felügyeleti vezérlés megvalósítása FIGYELEM A KÖZÖLT BEKÖTÉSI RAJZOK CSAK ÚTMUTATÁSRA SZOLGÁLNAK. MINDEN SZOKÁSOS BIZTONSÁGI INTÉZKEDÉST, ÉS A VEZÉRELENDŐ VAGY MEGFIGYELENDŐ BERENDEZÉS GYÁRTÓJÁNAK UTASÍTÁSAIT BE KELL TARTANI. AZ IMPRO TECHNOLOGIES NEM VÁLLAL SEMMIFÉLE FELELŐSSÉGET BÁRMELY AZ IMPRO, ILLETVE MÁS GYÁRTÓ ÁLTAL KÉSZÍTETT BERENDEZÉSBEN, VAGY SZEMÉLYEKBEN TÖRTÉNT SÉRÜLÉSEKÉRT, MELYEK A KÖZÖLT BEKÖTÉSI RAJZOK HASZNÁLATÁBÓL EREDMÉNYEZTETHETŐEK
