1 -- Forgácsoló szerszámgépek, tartozékok és kiegészítők ESZKÖZBESZERZÉS A Forgácsoló szerszámgépek, tartozékok és kiegészítők specifikációs táblázata összevontan és gépenként rendszerezve tartalmazza Jászberény Hatvani u.2. Klapka György Szakközép-és Szakiskola, valamint Karcag Varró u.8. Varró István Szakközépiskola, Szakiskola és Kollégium beszerzésre kerülő forgácsoló gépeit azok tartozékaival illetve kiegészítő szerszámozásával. Tartalmazza továbbá - utolsó tételként- a Szolnok Baross G. u. 37. Térségi Integrált Szakképző Központ képzőhelyre kerülő, de beszerzésileg ide sorolt páncélszekrényt is, mint üzemi berendezési tárgyat, amely egy irodában kerül elhelyezésre. A Klapka György Szakközép-és Szakiskola 500 Jászberény, Hatvani u. 2 berendezései telepítési helyszín alaprajza mellékletként csatolva: sz. melléklet: Telepítési alaprajz Az egyes specifikált szerszámgépeknél külön opcionális elemek is vannak nevesítve, melyre szintén kérünk ajánlatot adni. Összerendszerezett eszközlista: Forgácsoló szerszámgépek, tartozékok és kiegészítők összefoglaló táblázata alábontásokkal. CNC esztergagép db.. Álló szerszámtartók és lapkás kések klt. 2. CNC függőleges megmunkáló központ db 24-es szerszámtár kapacitásnak megfelelő 2.. szerszámtartók és szerszámok klt. 3. Szimulátor 2 db 3. Védelmi kulcs 2db 4. NC palást és fúrat köszörűgép db

2 Korong lehúzó gyémánt db 4.2. Hűtővízrendszer db 5. Hordozható lemezél-maró db 6. CNC esztergagép db 6.. Hűtőfolyadékos tisztító pisztoly db 6.2. Szerszámbemérő a munkatérben db 6.3. Szerszámtartó készlet (2 db-os) klt. 6.4 Szerszámtartó készlet (6 db-os) klt Fúró - maró szerszámtartók (3 db-os) klt Szorító patron menetfuráshoz (7 db-os) klt Befogópofák klt. 6.8 Fúrótokmány jobbos-balos forgásiránnyal 2db 6.9. Patronkészlet befogóval db 7. CNC függőleges megmunkáló központ db 7.. Munkatéren belüli szerszámbemérő tapintó db 7.2. Tisztítópisztoly db 7.3. Levegős hűtés db 7.4. Biztonsági csomag hálózatkiesés esetére db 8. Egyetemes esztergagép db 8.. Patronkészlet befogóval 2db 8.2. Befogókészlet hengeres szárhoz db 8.3. Menetfúró készlet gyorsbefogó betétekkel klt Váltólapkás esztergakés készlet klt Gyorsacél esztergakés készlet klt Gyorsváltó késtartó db 8.7. Kúpvonó csap 20db 8.8. Meredekkúpos befogóhüvely készlet db 8.9. Fúrótokmány befogóval 2 db

3 Behúzó csavar készlet klt. 8.. Kulcskészlet DIN 6358 klt Központfúró készlet 2klt Dörzszár készlet klt Forgócsúcs db 9. Univerzális marógép digitális mérőrendszerrel db 9.. Kombinált marótüske készlet klt Marófej felfogató készlet klt Kiesztergáló fej ø30 - ø45 db 9.4. Kiesztergáló fej ø45 - ø60 db 0. Szalagfűrészgép db. Univerzális palást és fúrat köszörűgép db 2. Szerszámélező gép db 3. Oszlopos fúrógép db 4. Fiókos konténer db 5. Üzemi fémszekrény db 6. Munkapad 3 db 7. Üzemi szék 9 db 8. Páncélszekrény db 8. fő tétel és 36 altétel, összesen: 92 Db és 7 készlet.

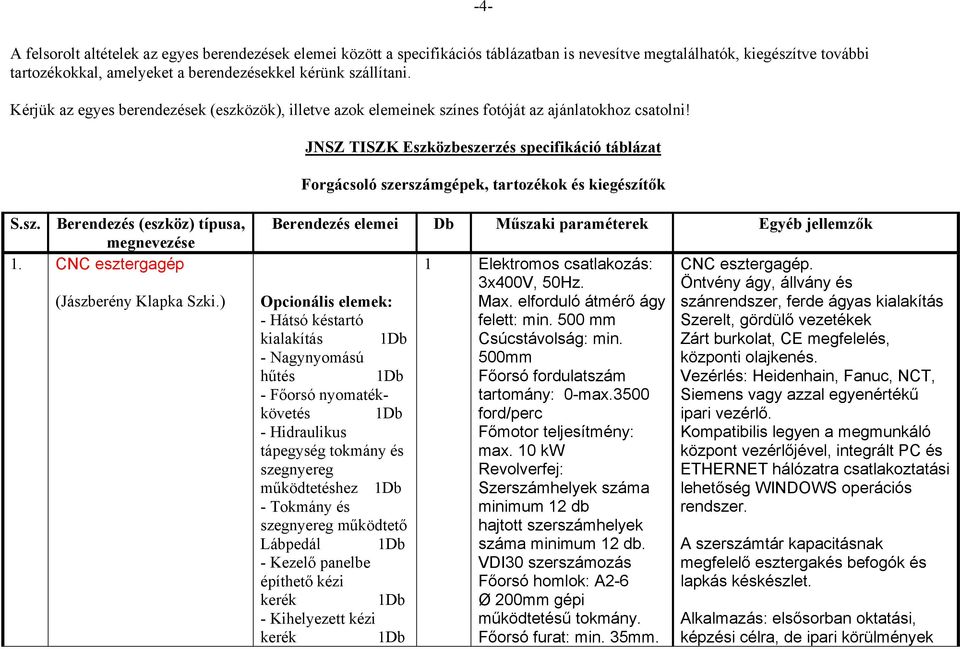

4 -4- A felsorolt altételek az egyes berendezések elemei között a specifikációs táblázatban is nevesítve megtalálhatók, kiegészítve további tartozékokkal, amelyeket a berendezésekkel kérünk szállítani. Kérjük az egyes berendezések (eszközök), illetve azok elemeinek színes fotóját az ajánlatokhoz csatolni! JNSZ TISZK Eszközbeszerzés specifikáció táblázat Forgácsoló szerszámgépek, tartozékok és kiegészítők S.sz. Berendezés (eszköz) típusa, megnevezése. CNC esztergagép (Jászberény Klapka Szki.) Berendezés elemei Db Műszaki paraméterek Egyéb jellemzők Opcionális elemek: - Hátsó késtartó kialakítás Db - Nagynyomású hűtés Db - Főorsó nyomatékkövetés Db - Hidraulikus tápegység tokmány és szegnyereg működtetéshez Db - Tokmány és szegnyereg működtető Lábpedál Db - Kezelő panelbe építhető kézi kerék Db - Kihelyezett kézi kerék Db Elektromos csatlakozás: 3x400V, 50Hz. Max. elforduló átmérő ágy felett: min. 500 mm Csúcstávolság: min. 500mm Főorsó fordulatszám tartomány: 0-max.3500 ford/perc Főmotor teljesítmény: max. 0 kw Revolverfej: Szerszámhelyek száma minimum 2 db hajtott szerszámhelyek száma minimum 2 db. VDI30 szerszámozás Főorsó homlok: A2-6 Ø 200mm gépi működtetésű tokmány. Főorsó furat: min. 35mm. CNC esztergagép. Öntvény ágy, állvány és szánrendszer, ferde ágyas kialakítás Szerelt, gördülő vezetékek Zárt burkolat, CE megfelelés, központi olajkenés. Vezérlés: Heidenhain, Fanuc, NCT, Siemens vagy azzal egyenértékű ipari vezérlő. Kompatibilis legyen a megmunkáló központ vezérlőjével, integrált PC és ETHERNET hálózatra csatlakoztatási lehetőség WINDOWS operációs rendszer. A szerszámtár kapacitásnak megfelelő esztergakés befogók és lapkás késkészlet. Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények

5 -5- - Klíma a villamos szekrényre Db Forgácskihordó és tároló kocsi min. 0,02 főorsó pozicionálás és C tengely között gyártási tevékenységre is. Villamos szerelés, az opcionális tartozékok felszerelése, a gép élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi. Gépi működtetésű szegnyereg Hűtőfolyadék pisztoly Munkatéren belüli, szerszámbemérő tapintó Tokmány pofák 2 Forgócsúcs tartozék. Puhapofa és keménypofa készlet (,5x60 ) Minimálisan 2 nap betanítás. Magyar nyelvű gépkönyv és programozási leírás. - 2 hónap jótállási idő Az üzembe helyezést követően további együttműködés vállalás a berendezést érintő technikai-technológiai fejlesztések vonatkozásában. Álló szerszámtartók és lapkás kések klt. Külső kés-, fúró- és furatkés tartók A hozzá tartozó lapkás késekkel. Fúró-maró szerszámtartók 3 2 db. Axiális és db. Radiális Patronkészlet Ø 2, 3, 4, 5, 6, 7, 8, 9, 0,

6 -6- Patronok menetfúráshoz 6, 2, 3, 4, 5 és 6 mm (ER25) Ø 2,8-3,5-4,5-5, (ER25) 2. CNC függőleges megmunkáló központ (Jászberény Klapka Szki.) További opciók: - Kezelő panelbe beépített kézi kerék Db - 4. tengely bővítése Db - Integrált PC Db - MES szoftver, munkadarab és szerszám beméréshez Db Elektromos csatlakozás: 3x400V, 50Hz. Munkatér löketek: X: min. 800 mm Y: min. 450 mm Z: min. 500mm Szerszámozás: SK40 Asztalméret: min. 900x400 mm Főorsó fordulatszám: min f/perc Főhajtás teljesítmény: max. kw Szerszámtár: 24 szerszámhelyes, karos szerszámcserélő Programból kapcsolható levegőhűtés forgótengely fogadásának előkészítése: a gép és a szoftver legyen alkalmas 2 tengelyes CNC billentésű körasztal csatlakoztatása esetén 5 tengelyes Nagysebességű és nagypontosságú függőleges főorsó tengelyű CNC megmunkáló központ. - öntvény ágy, állvány és szánrendszer - szerelt, gördülő vezetékek - vezeték védelem minden tengelyvégen - tartós zsírkenésű orsóház - zárt, reteszelt munkatér, CE megfelelés. Vezérlés: Heidenhain, Fanuc, NCT, Siemens vagy azzal egyenértékű CNC vezérlő. Kompatibilis legyen az esztergagép vezérlőjével, integrált PC és ETHERNET hálózatra csatlakoztatási lehetőség, WINDOWS operációs rendszer. Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. Magyar nyelvű gépkönyv és programozási leírás.

7 -7-3. Eszterga és maróvezérlő szimulátor. (Jászberény Klapka Szki.) Hűtőfolyadék pisztoly Munkatéren belüli szerszámbemérő tapintó Forgácskihordó Forgácstároló kocsi Szerszámtartó készlet Szerszám készlet Védelmi kulcs. klt. 2 2 megmunkálásra. 24-es szerszámtár kapacitásnak megfelelő szerszámtartók 24-es szerszámtár kapacitásnak megfelelő szerszámok. Elektromos megtáplálás 3x400V, 50Hz. Szimulációs szoftver 2 munkahellyel a megajánlott vezérlőre. - 2 hónap jótállási idő Villamos szerelés, az opcionális tartozékok felszerelése, a gép élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi. Minimálisan 2 nap betanítás. Az üzembe helyezést követően további együttműködés vállalás a berendezést érintő technikai-technológiai fejlesztések vonatkozásában. Magyar nyelvű leírás. - 2 hónap jótállási idő A szimulációs szoftver telepítése, élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi. Minimálisan 2 nap betanítás.

8 -8-4. NC palást és furat köszörűgép (Jászberény Klapka Szki.) Furatköszörű egység Hűtővíz rendszer Állóbáb Géplámpa Peremes köszörűkorong Belső köszörűkorong Korong lehúzó gyémánt Korong kiegyenlítő Központosító tüske Hárompofás tokmány 2 Hálózati feszültség: V, 50Hz. Csúcstávolság: min. 500 mm Maximális külső köszörülési hossz: min. 450 mm Maximális belső köszörülési hossz: min. 00 mm Köszörűkorong átmérő: min. 350 mm. Külső köszörülési átmérő: min mm Belső köszörülési átmérő: min mm Külső köszörűkő fordulatszáma: min. 900 ford/perc. Az üzembe helyezést követően további együttműködés vállalás a rendszert érintő szoftver és hardver fejlesztések vonatkozásában. Szoftver-követés. Hidraulikus előtolás hosszirányban kézi fogásvétel. Automata munkadarab megközelítés. Érintő képernyő, PLC vezérlés. CE megfelelés. Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. Magyar nyelvű gépkönyv és programozási leírás. - 2 hónap jótállási idő Villamos szerelés, az opcionális tartozékok felszerelése, a gép élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi. Belső köszörűkő Minimálisan 2 nap betanítás.

9 -9- fordulatszáma: min ford/perc. Felfogható munkadarab tömeg: min. 80 kg Az üzembe helyezést követően további együttműködés vállalás a berendezést érintő technikai-technológiai fejlesztések vonatkozásában. 5. Hordozható lemezél-maró (Jászberény Klapka Szki.) 6 CNC esztergagép (Karcag Varró Szki.) Cserélhető négy élű váltólapkák További opciók: - Speciális fémkerámia lapkák Doboz - Görgős vezetők klt. 2 doboz Hálózati feszültség: V, 50-60Hz. Hajtómotor teljesítménye:,0-,5 kw Váltólapkás fej. Fordulatszám: min. 2800f/perc. Megmunkálási tartomány: 0-5 mm Asztal szögállíthatósága: min fok asztalméret: min. 200 mm Cső adapter megmunkálási tartománya: min. 50 mm Elektromos csatlakozás: 3x400V, 50Hz. Max. elforduló átmérő ágy felett: min. 500 mm Csúcstávolság: min. 500mm Főorsó fordulatszám tartomány: 0-max.3500 ford/perc. Főmotor teljesítmény: max. 0 kw Lemezek hegesztési gyök előkészítésére. Kézi előtolás. Túlterhelés elleni védelem. - 2 hónap jótállási idő Megfelelőségi tanúsítvány. Fokozatmentesen állítható. Magyar nyelvű gépkönyv. Öntvény ágy, állvány és szánrendszer, ferde ágyas kialakítás Szerelt, gördülő vezetékek. Zárt burkolat, CE megfelelés, központi olajkenés. Vezérlés: Hedienhain, Fanuc, NCT, Siemens vagy azzal egyenértékű ipari vezérlő. Kompatibilis legyen a megmunkáló központ vezérlőjével, integrált PC és

10 -0- Revolverfej: Szerszámhelyek száma 2 db, hajtott szerszámhelyek 2 db. VDI30 szerszámozás. Főorsó homlok: A2-6. Ø200mm gépi működtetésű tokmány. min. 0,02 főorsó pozicionálás és C tengely ETHERNET hálózatra csatlakoztatási lehetőség WINDOWS operációs rendszer Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. Magyar nyelvű gépkönyv és programozási leírás. - 2 hónap jótállási idő Forgácskihordó és tároló kocsi Gépi működtetésű szegnyereg Hűtőfolyadékos tisztító pisztoly Munkatéren belüli, szerszámbemérő tapintó Tokmány pofák (Befogópofák) Álló szerszámtartók klt. klt. Forgócsúcs tartozék Puhapofa és keménypofa készlet (,5x60 ) Külső kés-, fúró- és furat További opciók: - Hátsó késtartó kialakítás.db - Nagynyomású hűtés Db - Főorsó nyomaték-követés Db - Hidraulikus tápegység tokmány és szegnyereg működtetéshez Db - Tokmány és szegnyereg működtető lábpedál Db - Kezelő panelbe építhető kézi kerék Db - Kihelyezett kézi kerék Db - Klíma a villamos szekrényre Db Villamos szerelés, az opcionális tartozékok felszerelése, a gép élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi.

11 -- (Szerszámtartó készlet 2 darabos) késtartók Minimálisan 2 nap betanítás. Álló szerszámtartók (Szerszámtartó készlet 6 darabos) Fúró-maró szerszámtartók (3Db fúrás/marás) klt. klt. Külső kés-, fúró- és furat késtartók 2 db. Axiális és db. Radiális Az üzembe helyezést követően további együttműködés vállalás a berendezést érintő technikai-technológiai fejlesztések vonatkozásában. Patronkészlet befogóval klt. Ø. 2, 3, 4, 5, 6, 7, 8, 9, 0,, 2, 3, 4, 5 és 6 mm (ER25) Patronok menetfúráshoz (7 darabos) Fúrótokmány klt. 2 Ø. 2,8-3,5-4,5-5, (ER25) Jobbos-balos forgásiránnyal. 7. CNC Függőleges megmunkálóközpont (Karcag Varró Szki.) Átkapcsolható levegőhűtés Elektromos csatlakozás: 3x400V, 50Hz. Munkatér löketek: X: min. 800 mm Y: min.450 mm Z: min. 500mm -szerszámozás: SK40 -asztalméret: min. 900x400 mm -főorsó fordulatszám: -öntvény ágy, állvány és szánrendszer -szerelt, gördülő vezetékek -vezeték védelem minden tengelyvégen -tartós zsírkenésű orsóház -zárt, reteszelt munkatér, CE megfelelés Vezérlés: Heidenhain, Fanuc, NCT, Siemens vagy azzal egyenértékű

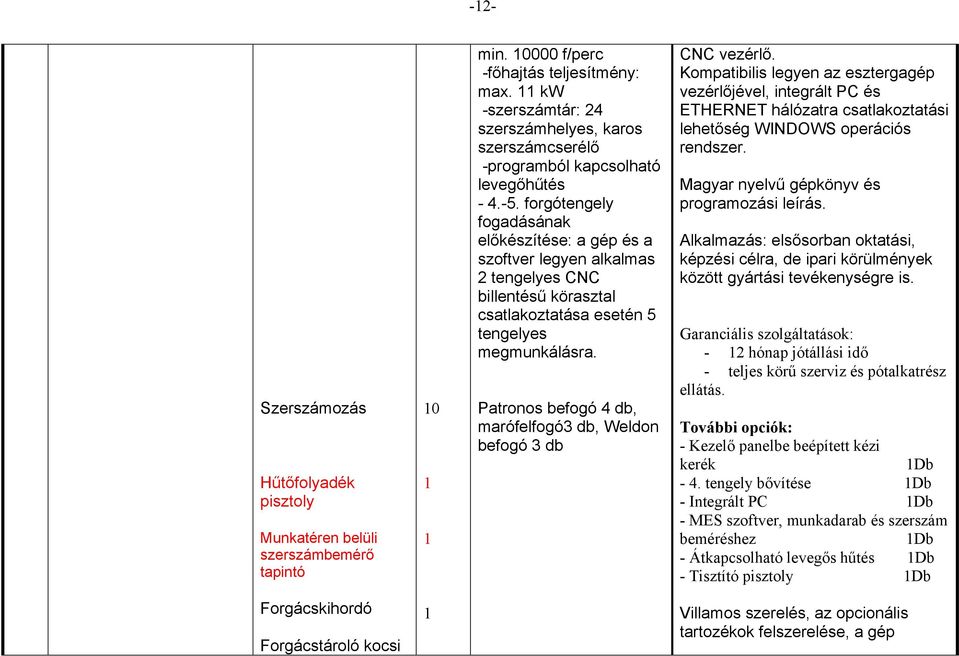

12 -2- Szerszámozás Hűtőfolyadék pisztoly Munkatéren belüli szerszámbemérő tapintó 0 min f/perc -főhajtás teljesítmény: max. kw -szerszámtár: 24 szerszámhelyes, karos szerszámcserélő -programból kapcsolható levegőhűtés forgótengely fogadásának előkészítése: a gép és a szoftver legyen alkalmas 2 tengelyes CNC billentésű körasztal csatlakoztatása esetén 5 tengelyes megmunkálásra. Patronos befogó 4 db, marófelfogó3 db, Weldon befogó 3 db CNC vezérlő. Kompatibilis legyen az esztergagép vezérlőjével, integrált PC és ETHERNET hálózatra csatlakoztatási lehetőség WINDOWS operációs rendszer. Magyar nyelvű gépkönyv és programozási leírás. Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. - 2 hónap jótállási idő További opciók: - Kezelő panelbe beépített kézi kerék Db - 4. tengely bővítése Db - Integrált PC Db - MES szoftver, munkadarab és szerszám beméréshez Db - Átkapcsolható levegős hűtés Db - Tisztító pisztoly Db Forgácskihordó Forgácstároló kocsi Villamos szerelés, az opcionális tartozékok felszerelése, a gép

13 -3-8. Univerzális marógép digitális mérőrendszerrel (Karcag Varró Szki.) Szerszámtartó készlet Szerszám készlet Biztonsági csomag hálózat kiesésre Digitális mérőrendszer 24-es szerszámtár kapacitásnak megfelelő szerszámtartók. 24-es szerszámtár kapacitásnak megfelelő szerszámok. Elektromos csatlakozás: 3x400V, 50Hz. - Asztalméret: min.240x250 mm. - X munkalöket min. 775 mm. - Y munkalöket: min.400 mm - Z munkalöket, a főorsó hüvely: min.25 mm - Asztalemelés:min. 400 mm - Orsóház gerenda löket: min.560 mm - Főorsó elfordítás: +/-45 - Főorsó billentés: 45 - Főorsó gerendafordítás: Főorsó teljesítmény: min.2,2 KW - Főorsó élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi. Minimálisan 2 nap betanítás. Az üzembe helyezést követően további együttműködés vállalás a berendezést érintő technikai-technológiai fejlesztések vonatkozásában. Hagyományos marógép. - Öntvény ágy, állvány és szánrendszer. - Központi olajkenés. - Edzett, köszörült X,Y szánvezetékek. - CNC gépeknél alkalmazott szánoldali műanyag X,Y csúszófelületek (TURCITE-B) - Köszörült T-hornyos munkaasztal. - Szánok mozgatása precíziós orsókkal. - Y és W tengelyeknél lapos csúszó vezetékek - Edzett, köszörült főorsó. - Precíziós geometria. Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is.

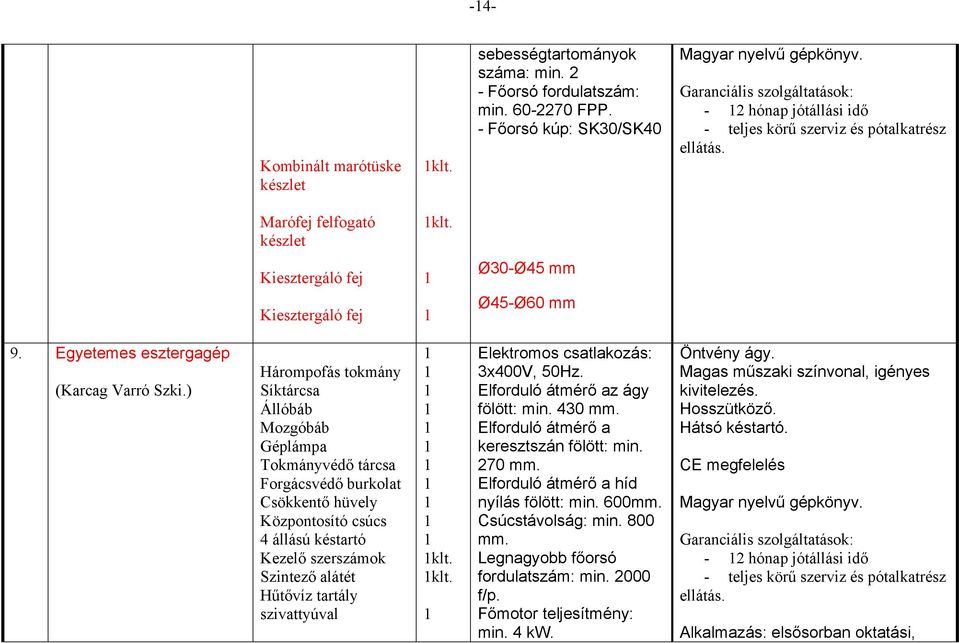

14 -4- Kombinált marótüske készlet klt. sebességtartományok száma: min. 2 - Főorsó fordulatszám: min FPP. - Főorsó kúp: SK30/SK40 Magyar nyelvű gépkönyv. - 2 hónap jótállási idő Marófej felfogató készlet klt. Kiesztergáló fej Kiesztergáló fej Ø30-Ø45 mm Ø45-Ø60 mm 9. Egyetemes esztergagép (Karcag Varró Szki.) Hárompofás tokmány Síktárcsa Állóbáb Mozgóbáb Géplámpa Tokmányvédő tárcsa Forgácsvédő burkolat Csökkentő hüvely Központosító csúcs 4 állású késtartó Kezelő szerszámok Szintező alátét Hűtővíz tartály szivattyúval klt. klt. Elektromos csatlakozás: 3x400V, 50Hz. Elforduló átmérő az ágy fölött: min. 430 mm. Elforduló átmérő a keresztszán fölött: min. 270 mm. Elforduló átmérő a híd nyílás fölött: min. 600mm. Csúcstávolság: min. 800 mm. Legnagyobb főorsó fordulatszám: min f/p. Főmotor teljesítmény: min. 4 kw. Öntvény ágy. Magas műszaki színvonal, igényes kivitelezés. Hosszütköző. Hátsó késtartó. CE megfelelés Magyar nyelvű gépkönyv. - 2 hónap jótállási idő Alkalmazás: elsősorban oktatási,

15 -5- Szerszámozás: Patronkészlet befogóval Befogókészlet hengeres szárhoz 2 képzési célra, de ipari körülmények között gyártási tevékenységre is. Menetfúró készlet Váltólapkás esztergakés készlet Gyorsacél esztergakés készlet Gyorsváltó késtartó Kúpvonó csap Meredekkúpos befogóhüvely készlet Fúrótokmány befogóval Behúzó csavar készlet Kulcskészlet Központfúró készlet Dörzsár készlet klt klt. klt. 20 klt. 2 klt. klt. 2klt. klt. Gyorsbefogó betétekkel. DIN 6358

16 -6- Forgócsúcs 0. Szalagfűrészgép (Karcag Varró Szki.) Bi-Metal fűrész szalag Elektromos csatlakozás: 3x400V, 50Hz. Vágási kapacitás: 270/ Teljesítmény: max.,9kw/400v, 50Hz Sebesség: 2 fokozat min. 35/70 m/min Nehéz öntvénykivitel. Gyors és biztonságos mdb. Befogás Fokozatmentes fűrészkeret leengedés. Anyagütköző skála. Szögállítás végütközőkkel. Automatikus lekapcsolás fűrészszalag törésnél. CE minősítés. Magyar nyelvű gépkönyv. Gyorsszorító gépsatu Forgács-gyűjtő teknő Hűtőfolyadék berendezés - 2 hónap jótállási idő Opcionális elemek: - Anyagtovábbító görgős állvány Db - Bi - Metal fűrész szalag 3Db Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is.. Univerzális palást és furatköszörű (Karcag Varró Szki.) Furatköszörű egység Elektromos csatlakozás: 3x400V, 50Hz. Csúcstávolság: min. 500 mm. Hidraulikus előtolás hosszirányban kézi fogásvétel Automata munkadarab megközelítés

17 -7- Hűtővízrendszer Állóbáb Maximális külső köszörülési hossz: min. 450 mm. Maximális belső köszörülési hossz: min. 00 mm. Külső köszörülési átmérő: min mm. Belső köszörülési átmérő: min mm. Külső köszörűkő fordulatszáma: min. 900 ford./perc. Belső köszörűkő fordulatszáma: min ford./perc. Legnagyobb felfogható munkadarab tömeg: min. 80 kg. CE megfelelés Magyar nyelvű gépkönyv. - 2 hónap jótállási idő Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. Géplámpa Peremes köszörűkorong Belső köszörűkorong Korong lehúzó gyémánt

18 -8- Korong kiegyenlítő 2. Szerszámélező gép (Karcag Varró Szki.) 3. Oszlopos fúrógép (Karcag Varró Szki.) Központozó tüske Köszörűkorong és rögzítő karima Korong felszabályozó gyémánt Munkalámpa Szerszámkészlet 6 pofás precíziós tokmány Gyorsszorítású tokmány Kúpátalakító Fúrótokmány védő Kúpkiütő berendezés 2 klt. Elektromos csatlakozás: 3x400V, 50Hz. Asztal hossz elmozdulás: min. 80 mm. Asztal keresztirányú elmozdulás: min. 20mm. Élező tárcsa függőleges mozgása: min. 40 mm Köszörűfej függőleges forgathatósága: 360. Dönthetőség a homlokszöghöz: 0-45 Munkadarab átmérő: mm Munkaasztal mérete: min: 500x20 mm. Korong fordulat: min ford./perc. Teljesítmény: max. KW Elektromos csatlakozás: 3x400V, 50Hz. Automata orsóelőtolás Fúrási kapacitás 20-40mm. Asztalméret: min. 500X400mm Orsókinyúlás: min. 280mm. Főorsó munkaút: min.25 Univerzális berendezés. Precíz görgős vezetékek, stabil és könnyű asztalmozgatás. CE megfelelés. Magyar nyelvű gépkönyv. - 2 hónap jótállási idő Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. Stabil állvány és masszív, nagyfelületű gépalap. Forgásirány váltási lehetőség. Precíz, masszív nagyméretű fúróasztal, erős bordázattal és T hornyokkal. Fúróasztal kettős rögzítéssel, függőleges állíthatósággal. Biztonsági kapcsoló, IP54 védelem, alacsony feszültség leoldó, vész-

19 -9- T horony anyák Munkalámpa Gépsatu Hűtőfolyadék és hűtőrendszer klt. mm. Főorsó kúp MK3. Főorsó fordulatszám: max ford./perc. Fokozatok száma: min. 3. Teljesítmény: min.2,2 kw Digitális mélységmérő, kijelzési pontosság min. 0,05 mm, vagy ennél jobb Átkapcsolhatóság mm/inch. lehetőség. Fúrófej elforgathatóság: min. 80. kikapcsoló. Könnyű szerszámcsere. Digitális fordulatszám kijelzés. Menetfúrási lehetőség. Automatikus motor ki-és bekapcsolási mód. Magasság állítható védőplexi biztonsági kapcsolóval. Magyar nyelvű gépkönyv. - 2 hónap jótállási idő Alkalmazás: elsősorban oktatási, képzési célra, de ipari körülmények között gyártási tevékenységre is. 4. Fiókos konténer (Karcag Varró Szki.) Mérete: 800x380x930 mm. 2Db fixgördülő kerék, 2Db Irányító kerék a toló oldalon, láb-rögzítő fékkel 800mm-es oldalon 5db tároló fiókkal. Fiókok magassági mérete: 3Db min. 80 mm, Db min. 20mm Db min. 80mm Teherbírás: max. 200kg. Fém konténer, mozgató fogantyúval. Toló végen segédanyag tároló nyílással. Felül gumírozott tároló felülettel. Mozgatható kivitel. Garanciális szolgáltatás: - 2 hónap jótállási idő.

20 Üzemi szekrény (Karcag Varró Szki.) 6 Munkapad (Karcag Varró Szki.) 7. Üzemi szék (Karcag Varró Szki.) 8. Páncélszekrény (Szolnok TISZK képzőhely) Mérete: 80x80x40 cm Polcok száma: 4. Színe: szürke. Tanksapka zárral. 3 Mérete: 2000x700x900 mm. Terhelhetőség: max. 00kg. Lemezbevonat: min. 2 mm-es lemezlap. Fiókok száma: 2db. 9 Állítható ülés magasság: min. 65cm-től 70cm-ig. Forgathatóság: 360. Fémváz színe: RAL 7035 Lábágak száma: 3 vagy 5. Ülő és háttámla színe: homokszín vagy szürke. Méret: maximum 730x40x290 mm. Max. 6mm-es külső és 2mm-es belső acélfalú test. Max. 85mm vastag kétrétegű ajtó, 2mm-es acélborítással. Min. 90 -os ajtónyitás. 4 irányzárás, 25mm-es acélhevederekkel. Kétajtós üzemi fémszekrény. Garanciális szolgáltatás: - 2 hónap jótállási idő. Fiókkal, fémborítású munkafelülettel. Garanciális szolgáltatás: - 2 hónap jótállási idő. Magasított. Fémláb, fa-ülő és háttámla. Forgó, magasságban állítható. Körben lábtartós kivitel. - 2 hónap jótállási idő. MABISZ minősítés D kategória értékre. Duplafalú acéltest és ajtó. Rejtett ajtó zsanérok. Mn acéllappal védett zárszerkezet. Állítható magasságú polcok. Két rögzítő fúrat lefelé. Szín: RAL 7035 (világosszürke). Kiegészítők nélkül. - 2 hónap, jótállási idő

21 Mérőberendezés és hossz- mérőeszközök A specifikációs táblázat a Karcag Varró u. 8. Varró István Szakközépiskola, Szakiskola és Kollégium beszerzésre kerülő mérőberendezését és mérőeszközeit tartalmazza. 7 tétel, összesen: 3 Db 3D koordináta mérőgép Mérőórás tolómérő 50mm-es Tolómérő 300mm-es Tolómérő 500mm-es Mélységmérő tolómérő 200mm-es Mikrométer készlet Mérőóra talppal 0,0mm-es Kérjük az egyes berendezések (eszközök), illetve azok elemeinek színes fotóját az ajánlatokhoz csatolni! JNSZ TISZK Eszközbeszerzés specifikációs táblázat Mérőberendezés és hossz-mérőeszközök S.sz. Berendezés (eszköz) típusa, megnevezése. Háromkoordinációs (3D) mérőgép (Karcag Varró Szki.) Berendezés elemei Db Műszaki paraméterek Egyéb jellemzők Windows alapú PC -Dmis softver, Tartószekrény, Mérőasztal, Indexálható mérőfej Fix golyós tapintó, Kezelő felület, Beállító golyó, Mérési tartomány: X: 460mm Y: 50mm Z: 40mm. Legnagyobb munkadarab mérete:x: 560mm Y: 750mm Z: 480mm. Kialakítás: - Portál rendszerű, a mérési elv és a vezető felületek mind a három tengelyben légpárnával ellátva. - Mérési hely megközelítés mind három tengelyben kézzel, blokkolási lehetőséggel. - Mérőasztal anyaga: természetes

22 -22- Tapintó: L=2mm, D=2mm L=2mm, D=3mm L=2mm, D=4mm, Levegőszűrő és szabályzó, Magyar nyelvű kezelési utasítás. Mérendő munkadarab tömege max: 230kg Elektromos kapcsolat: 0V/220V, 50-60Hz, 0,3-0,7A Levegő igény: max. 8,5 bar kemény gránit. - Mérőrendszer: Opto-elektromos, növekvő osztású üveg mérőléccel. - Mérési osztás: 0,00mm, 0,000mm. - Sebesség: min. 760mm/s - Visszaállási pontosság: 3μm. - Mérési biztonság: UI 0,003+0,003xL/000mm; U3 0,003+0,003xL/000mm, L=mm - Softver nyelv: német - 2 hónap, jótállási idő Magyar nyelvű gépkönyv. Elektromos szerelés, az opcionális tartozékok felszerelése, a gép élesztése, tesztelése, bemérése, továbbá valamennyi garanciális és garancián túli szolgáltatás elvégzése a szállító feladatát képezi. Minimálisan nap betanítás. Az üzembe helyezést követően további együttműködés vállalás a mérőberendezést érintő technikaitechnológiai fejlesztések vonatkozásában. Szoftver követés.

23 Mérőórás tolómérő (Karcag Varró Szki.) 5 Méréstartomány: 0-50 mm Skálaosztás: 0,02 mm Csőr hossz. 40 mm Hibahatár: 0,03 mm A vezetősín titánbevonattal kopásálló és könnyen mozgatható. Mérőrúd matt krómozású. Minden alkatrész rozsdamentes acélból. Funkciók: meghajtó görgő, mélységmérő rúd, rögzítő csavar. Dobozban, kalibrálási bizonyítvánnyal szállítva. - 2 hónap, jótállási idő 3. Üzemi tolómérő (Karcag Varró Szki.) 4. Üzemi tolómérő (Karcag Varró Szki.) Méréstartomány: mm Nóniusz érték: 0,02 mm. Hibahatár: 0,04 mm. Méréstartomány: mm Nóniusz érték: 0,02 mm. Hibahatár: 0,05 mm. Finom beállítási lehetőséggel. Belső méretek a mérőcsőrök vastagságának figyelembevétele nélkül közvetlenül leolvashatók. Tolóka és a sín edzett, rozsdamentes acél Skála és a nóniusz matt krómozású. Paralaxis - mentes leolvasás. Szállítás tokkal. - 2 hónap, jótállási idő Finom beállítási lehetőséggel. Tolóka és a sín edzett, rozsdamentes acél Skála és a nóniusz matt krómozású. Szállítás tokkal. - 2 hónap, jótállási idő
