1 Graf_prosi_2005.qxd :2 Page 2 tartalomjegyzék Homlokzati állványok és tartozékok Bilincsek Csövek Hálók Kerekeken gördíthetõ szerelõállványok Állványbakok Kurblis állványbak Saroktámasz Támaszfej Támoszlop Zsalu feszítõk Szerelõbilincs, Zsinórtartó, Zsalu konzol Zsaluszorító és -támasz Belsõ sarok Fedlap- és lépcsõzsalu Zsaluzóív Betonacélhajlító Törmelékcsúszda Zsinórállvány Szerelõállványkonzol Kerítés tartók Kerítéselemek Összecsukható rács Védõkorláttartó Tároló kalodák Ládák Törmelékkonténer WC-fülke Raktárkonténer Rögzítõcsavarok és anyák Horgonyrögzítõ Lépcsõ Építési ajtó Kéményállványok Árokhidak Tetõcseréptartó Tetõvédrács A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

2 Graf_prosi_2005.qxd :2 Page 3 GRAF HOMLOKZATI ÁLLVÁNYOK Keret magassága Keret szélessége Keret távolsága 2,0 m 2,0 m 0,65 m 0,65 m 1,25 m 2,50 m ÁLLVÁNYOK FESTETT KIVITELBEN ÖNORM B 007 szerinti kivitelezés Telepítés a Szerelési Útmutató szerint! PÉLDA: 10 m munkamagasság (8 m járópalló szint, 10 m homlokzatszélesség) 20 db állványkeret G db palló G db védõkorlát G db védôkorláttartó G db rögzítôrúd bilinccsel G 0750 db ajtós palló G 0500 db feljárólétra G db kerettalp G db rugós biztosítócsap G 0120/v 8 db homlokvédõ G 0650 Hotel Budapest Magasság: 58 m Lábdeszka használata elôírás, kívánságra szállítás részét képezi. A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 3

3 Graf_prosi_2005.qxd :2 Page ÁLLVÁNYKERET Állványkeret 8 x 2,3 m-es csõbõl Elnevezés Szélesség Magasság Rend.szám Keret 0,65 m 2,0 m G kg Félkeret 0,65 m 1,0 m G kg Védõkorláttartó 1,0 m G 0200 kg Keretláb 0,16 m G kg Alu ajtós palló G 0510 Alu ajtós palló létrával G 0520 VÉDÕKORLÁT Hosszúság 1,25 m 2,50 m G 0300 G kg 10 kg ÁLLÍTHATÓ VÉDÕKORLÁT Hosszúság 1,25-2,10 m 1,70-3,00 m G 0353 G kg 12,5 kg FA-JÁRÓPALLÓ Kivitelezés Hosszúság Szélesség Fa Fa 1,25 m 2,50 m 0,6 m 0,6 m G 000 G kg 25 kg JÁRÓPALLÓ AJTÓNYÍLÁSSAL Kivitelezés Hosszúság Szélesség Fa Alumínium 2,50 m 2,50 m 0,6 m 0,6 m G kg 19 kg A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

4 Graf_prosi_2005.qxd :2 Page 5 ÁLLÍTHATÓ KERET FELJÁRÓLÉTRA G ,5 kg G 070 7,5 kg állítható magasság (2 m) a járópallót a keresztcsõre rögzítjük külön állítható lábak ajtóspallóval kapcsolatban használatos magasság: 2 m RÖGZÍTÕRÚD HOMLOKVÉDÕ Hossz G 0750 G ,5 kg 2,5 kg 50 cm 100 cm G 0650,0 kg LÁBÖSSZEKÖTÕ ÁLLÍTHATÓ KERETLÁB G 0700,0 kg G ,5 kg ÁLLÍTHATÓ ORSÓS LÁB KONZOL 65 G ,0 kg G ,0 kg A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 5

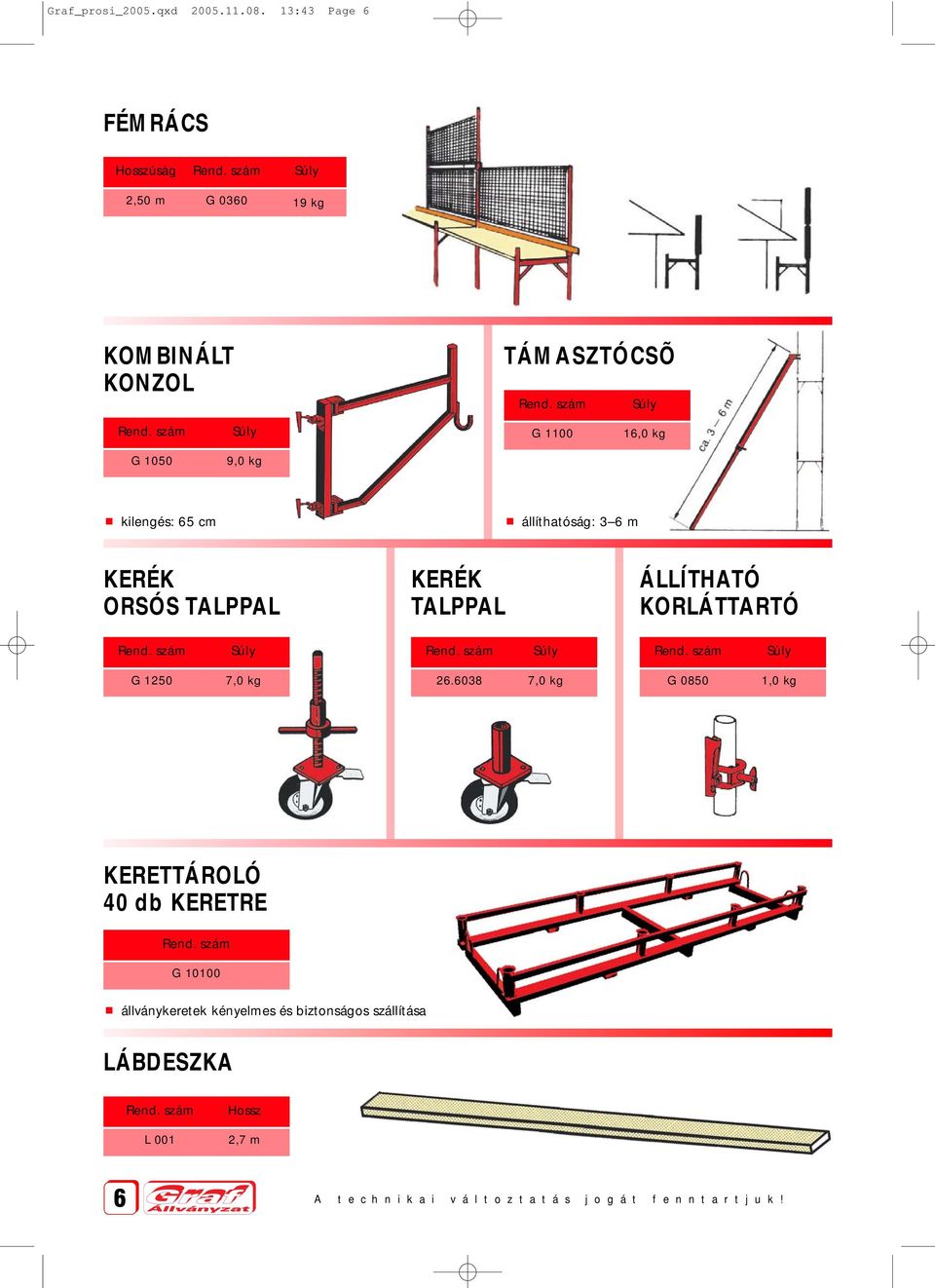

5 Graf_prosi_2005.qxd :3 Page 6 FÉMRÁCS Hosszúság 2,50 m G kg KOMBINÁLT KONZOL TÁMASZTÓCSÕ G ,0 kg G ,0 kg kilengés: 65 cm állíthatóság: 3 6 m KERÉK ORSÓS TALPPAL KERÉK TALPPAL ÁLLÍTHATÓ KORLÁTTARTÓ G ,0 kg ,0 kg G ,0 kg KERETTÁROLÓ 0 db KERETRE G állványkeretek kényelmes és biztonságos szállítása LÁBDESZKA L 001 Hossz 2,7 m 6 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

6 Graf_prosi_2005.qxd :3 Page 7 ÁLLVÁNYLÉPCSÕ Elnevezés Állványlépcsõ Lépcsõkorlát G 1350 G kg 15 kg lépcsõszélesség: 60 cm lépcsõfokszélesség: 17 cm lépcsõfokmagasság: 20 cm Alkalmas minden 2,5 m távolságú és 2 m magas állványhoz Egy biztonságos és kényelmes feljáró a homlokzati állványra Felújítási stb. munkákhoz vészfeljáróként a legjobb megoldás JÁRDAÁTHIDALÓ Hosszúság Méret Támoszlop Kereszttartó Kereszttartó Kereszttartó 1,2 m 1,8 m 2, m 18 kg 16 kg 22 kg 28 kg G 100 G 110 G 120 G 130 Megrendelhetõ magasság: 2,1 3,6 m Ideális emelkedõ vagy ferde terepen Alkalmas minden állványhoz kívánság szerinti távolsággal Szélesség: 1,2 m vagy 1,8 m vagy 2, m A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 7

7 Graf_prosi_2005.qxd :3 Page 8 LÉTRAVÉDÕ KOSÁR LÉTRA G 5050 G 5055 Minden állványtípushoz 2 m-es keretmagassággal Biztonságosan és gyorsan felszerelhetõ feljáró Minden állványtípushoz RÁCSOSTARTÓ Hosszúság Hosszúság ÖSSZEKÖTÕ CSÕ 3m 2m 1,5 m G 1630 G ,65 kg 15,73 kg 11,95 kg A rácsostartók az összekötõ csõvel kívánság szerint összeköthetõk hosszában acélcsõ rácsostartó összmagasság: 50 mm felsõ és alsó párkány 8 mm-es csõbõl ideális az áthidaláshoz és a különleges szerkezetekhez G ,6 kg ÁLLVÁNYVÉDÕ HÁLÓ G 1500 Méret 100 x 3,6 m 50 x 7,2 m 8 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

8 Graf_prosi_2005.qxd :3 Page 9 ÉKES NORMÁL BILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5090 v CSAVAROS NORMÁL BILINCS 1 1/2 -os (8 mm-es) csövekhez : G 509 v ÉKES FORGÓ BILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5091 v CSAVAROS FORGÓ BILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5095 v TOLDÓBILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5092 v CSAVAROS TOLDÓBILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5096 v FÉLBILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5093 v CSAVAROS FÉLBILINCS 1 1/2 -os (8 mm-es) csövekhez : G 5097 v RÖGZÍTÕCSAVAR 16 mm õ tiplikhez : G 0720 v ÖSSZEKÖTÕ TÜSKE 1 1/2 -os (8 mm-es) csövekhez : G 0599 v M ÕANYAG TIPLI Õ mm õ horgonycsavarokhoz : G 0730 KALAPÁCSFEJÕ CSAVAR 12 mm õ horgonycsavarokhoz : G 5098 CSÕ Méret õ 8 x 2,0 õ 8 x 2,0 õ 8 x 2,0 õ 8 x 2,0 õ 8 x 2,0 õ 8 x 2,0 õ 8 x 3,2 õ 8 x 3,2 õ 8 x 3,2 õ 8 x 3,2 õ 8 x 3,2 õ 8 x 3,2 Rend. hossz 1m 2m 3m m 5m 6m 1m 2m 3m m 5m 6m 2,3 kg,6 kg 6,9 kg 9,2 kg 11,5 kg 13,8 kg 3,6 kg 7,2 kg 10,8 kg 1, kg 18,0 kg 21,6 kg A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 9

9 Graf_prosi_2005.qxd :3 Page 10 SZERELÕ ÁLLVÁNY KEREKEKEN GÖRDÍTHETÕ (2,5 x 1,3 m) JÁRÓPALLÓ MAGASSÁG Típus Megnevezés 2,2 m db,2 m db 6,2 m db 8,2 m db Létra (2 m) Létra (1 m) Vízszintes rögzítõ (2370 mm) Ker. merevítõ (2717 mm) Térbeli ker. merevítõ (2707 mm) Egyoldali kitámasztó + bizt. csap Kerék + bizt. csap Palló + db bizt. gyõrõ Palló ajtóval + db bizt. gyõrõ Lábdeszka garnitúra Szabvány szerint szabadon álló, horgonyzás nélküli állványok esetében a magasság és az állószélesség aránya nem haladhat meg a) mindegyik oldalról zárt téren :1-et, b) szabadban 3:1-et. Az állószélességbe beszámítható az esetleges feltétek, támasztékok stb. Bármely külsõ vagy belsõ munkálatnál alkalmazható Gyorsan felszerelhetõ sokoldalú torony Állómagasság 33 cm-enként állítható Alkatrészek könnyen kezelhetõek és szállíthatóak Az állólétrák kényelmes és biztonságos felmászást tesznek lehetõvé A támaszték egy- vagy kétoldalt szélesíthetõ Rendelhetõ alumínium járópallóval is 10 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

10 Graf_prosi_2005.qxd :3 Page 11 SZERELÕ ÁLLVÁNY KEREKEKEN GÖRDÍTHETÕ (2,5 x 0,65 m) JÁRÓPALLÓ MAGASSÁG 2,2 m,2 m 6,2 m 8,2 m Típus Megnevezés db db db db Létra (2 m) Létra (1 m) Vízszintes rögzítõ (2370 mm) Ker. merevítõ (2717 mm) Térbeli ker. merevítõ (25 mm) Egyoldali kitámasztó + bizt. csap Kerék + bizt. csap Palló ajtóval + db bizt. gyõrõ Lábdeszka garnitúra Bármely külsõ vagy belsõ munkálatnál alkalmazható Gyorsan felszerelhetõ sokoldalú torony Állómagasság 33 cm-enként állítható Alkatrészek könnyen kezelhetõek és szállíthatóak Az állólétrák kényelmes és biztonságos felmászást tesznek lehetõvé A támaszték egy- vagy kétoldalt szélesíthetõ Rendelhetõ alumínium ajtós pallóval is Szabvány szerint szabadon álló, horgonyzás nélküli állványok esetében a magasság és az állószélesség aránya nem haladhat meg a) mindegyik oldalról zárt téren :1-et, b) szabadban 3:1-et. Az állószélességbe beszámítható az esetleges feltétek, támasztékok stb. A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 11

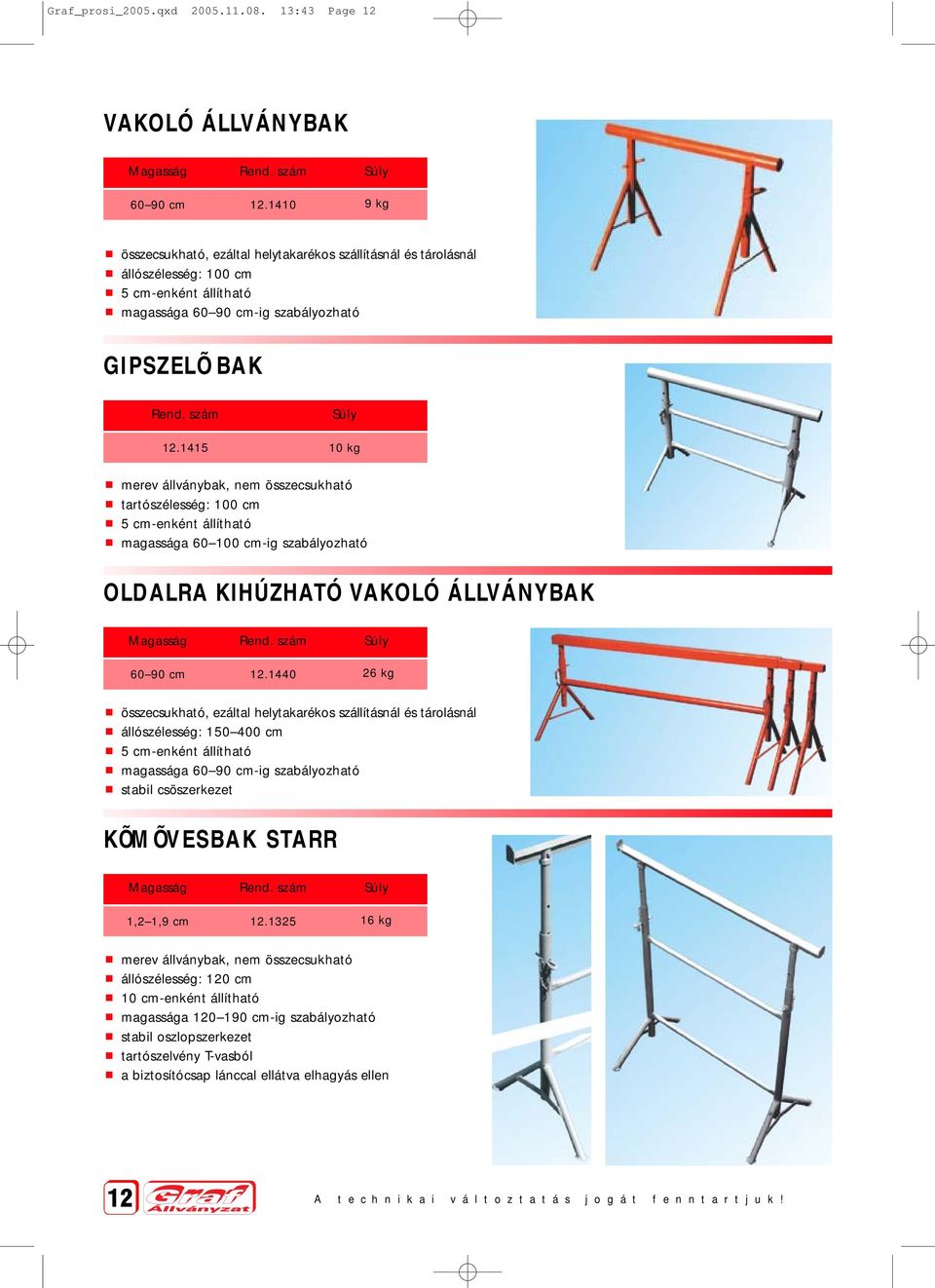

11 Graf_prosi_2005.qxd :3 Page 12 VAKOLÓ ÁLLVÁNYBAK Magasság cm kg összecsukható, ezáltal helytakarékos szállításnál és tárolásnál állószélesség: 100 cm 5 cm-enként állítható magassága cm-ig szabályozható GIPSZELÕ BAK kg merev állványbak, nem összecsukható tartószélesség: 100 cm 5 cm-enként állítható magassága cm-ig szabályozható OLDALRA KIHÚZHATÓ VAKOLÓ ÁLLVÁNYBAK Magasság cm kg összecsukható, ezáltal helytakarékos szállításnál és tárolásnál állószélesség: cm 5 cm-enként állítható magassága cm-ig szabályozható stabil csõszerkezet KÕMÕVESBAK STARR Magasság 1,2 1,9 cm kg merev állványbak, nem összecsukható állószélesség: 120 cm 10 cm-enként állítható magassága cm-ig szabályozható stabil oszlopszerkezet tartószelvény T-vasból a biztosítócsap lánccal ellátva elhagyás ellen 12 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

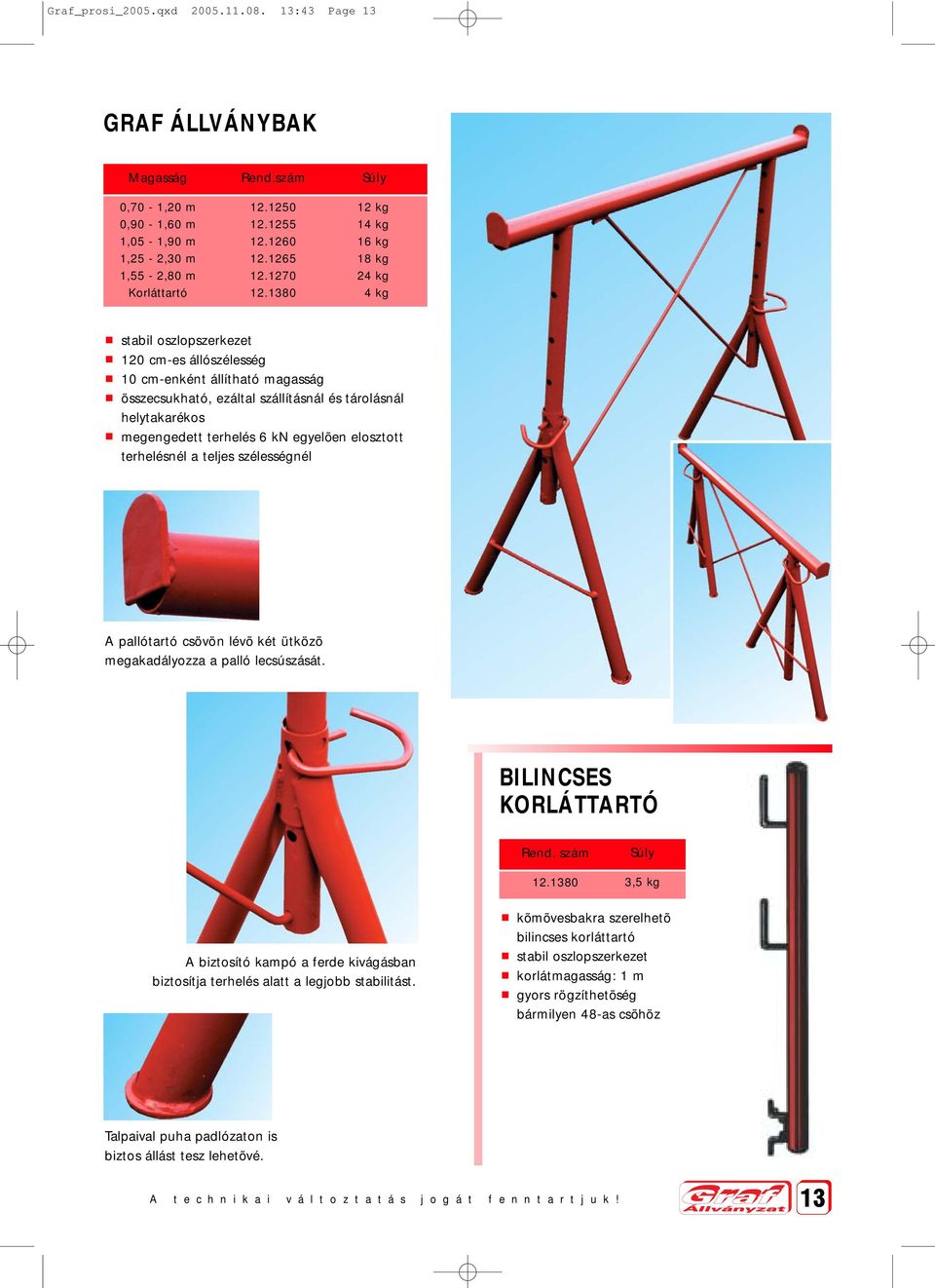

12 Graf_prosi_2005.qxd :3 Page 13 GRAF ÁLLVÁNYBAK Magasság 0,70-1,20 m 0,90-1,60 m 1,05-1,90 m 1,25-2,30 m 1,55-2,80 m Korláttartó Rend.szám kg 1 kg 16 kg 18 kg 2 kg kg stabil oszlopszerkezet 120 cm-es állószélesség 10 cm-enként állítható magasság összecsukható, ezáltal szállításnál és tárolásnál helytakarékos megengedett terhelés 6 kn egyelõen elosztott terhelésnél a teljes szélességnél A pallótartó csövön lévõ két ütközõ megakadályozza a palló lecsúszását. BILINCSES KORLÁTTARTÓ ,5 kg A biztosító kampó a ferde kivágásban biztosítja terhelés alatt a legjobb stabilitást. kõmõvesbakra szerelhetõ bilincses korláttartó stabil oszlopszerkezet korlátmagasság: 1 m gyors rögzíthetõség bármilyen 8-as csõhöz Talpaival puha padlózaton is biztos állást tesz lehetõvé. A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 13

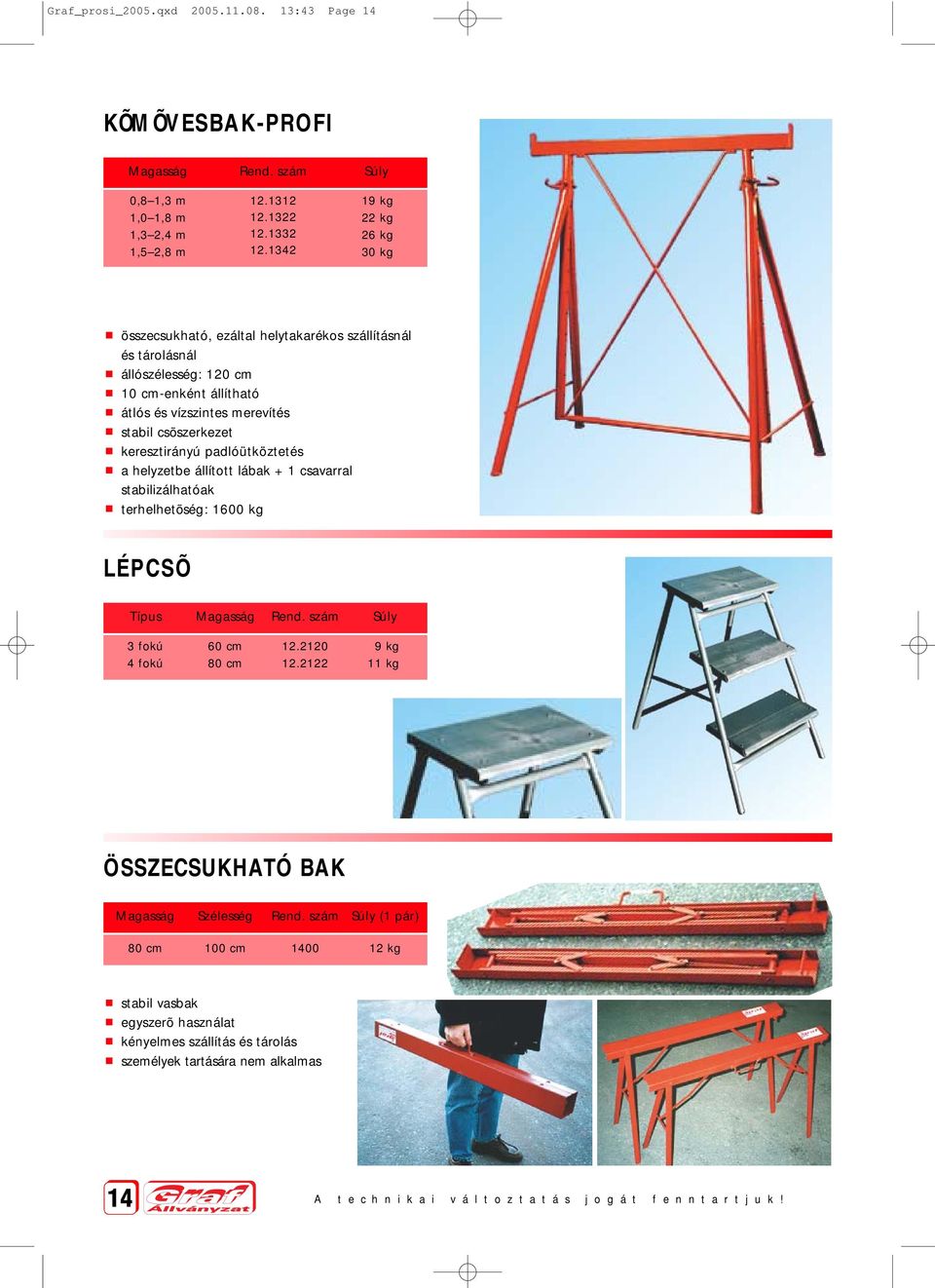

13 Graf_prosi_2005.qxd :3 Page 1 KÕMÕVESBAK-PROFI Magasság 0,8 1,3 m 1,0 1,8 m 1,3 2, m 1,5 2,8 m kg 22 kg 26 kg 30 kg összecsukható, ezáltal helytakarékos szállításnál és tárolásnál állószélesség: 120 cm 10 cm-enként állítható átlós és vízszintes merevítés stabil csõszerkezet keresztirányú padlóütköztetés a helyzetbe állított lábak + 1 csavarral stabilizálhatóak terhelhetõség: 1600 kg LÉPCSÕ Típus Magasság 3 fokú fokú 60 cm 80 cm kg 11 kg ÖSSZECSUKHATÓ BAK Magasság Szélesség (1 pár) 80 cm 100 cm kg stabil vasbak egyszerõ használat kényelmes szállítás és tárolás személyek tartására nem alkalmas 1 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

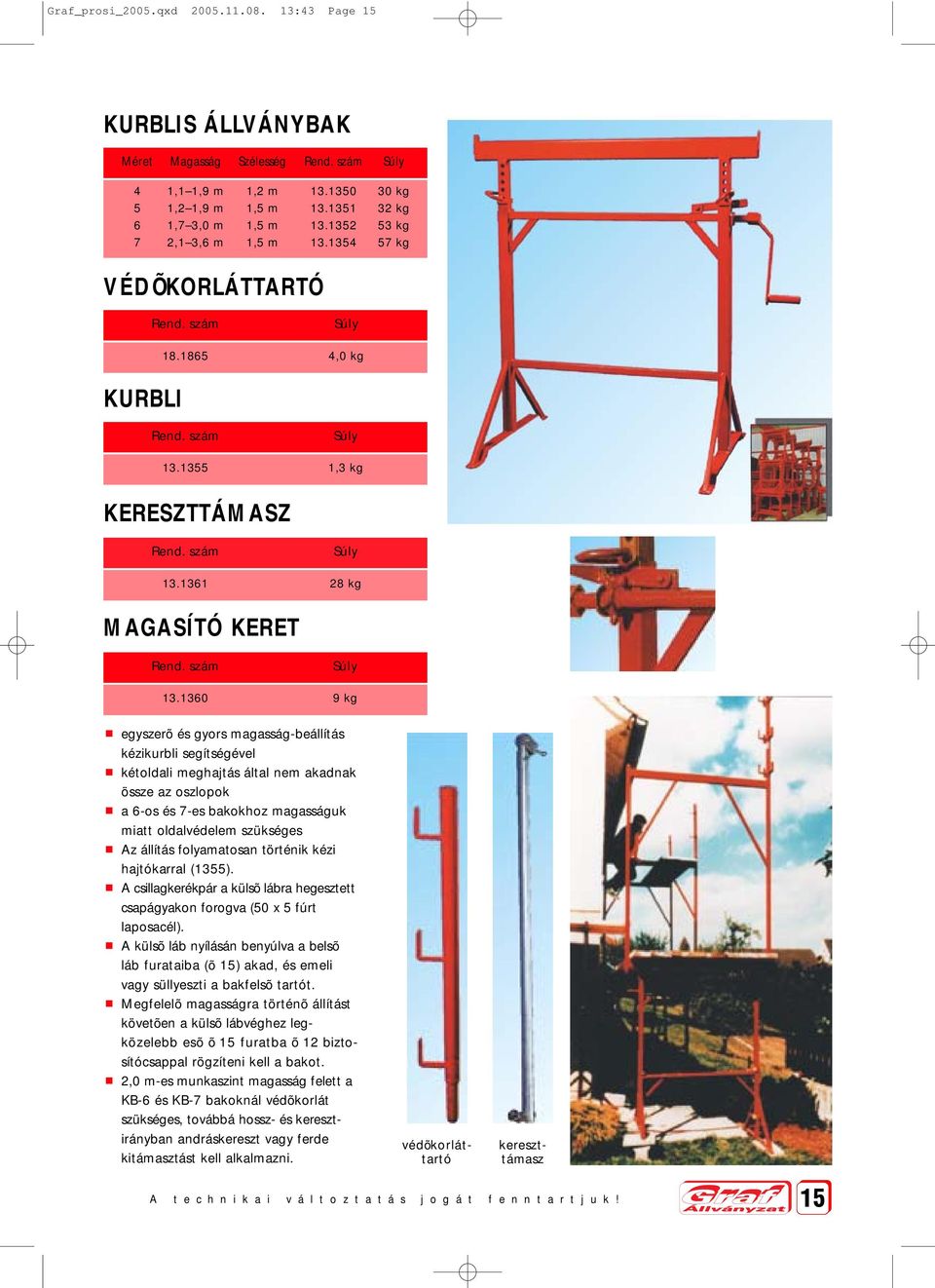

14 Graf_prosi_2005.qxd :3 Page 15 KURBLIS ÁLLVÁNYBAK Méret Magasság Szélesség ,1 1,9 m 1,2 1,9 m 1,7 3,0 m 2,1 3,6 m 1,2 m 1,5 m 1,5 m 1,5 m kg 32 kg 53 kg 57 kg VÉDÕKORLÁTTARTÓ ,0 kg KURBLI ,3 kg KERESZTTÁMASZ kg MAGASÍTÓ KERET kg egyszerõ és gyors magasság-beállítás kézikurbli segítségével kétoldali meghajtás által nem akadnak össze az oszlopok a 6-os és 7-es bakokhoz magasságuk miatt oldalvédelem szükséges Az állítás folyamatosan történik kézi hajtókarral (1355). A csillagkerékpár a külsõ lábra hegesztett csapágyakon forogva (50 x 5 fúrt laposacél). A külsõ láb nyílásán benyúlva a belsõ láb furataiba (õ 15) akad, és emeli vagy süllyeszti a bakfelsõ tartót. Megfelelõ magasságra történõ állítást követõen a külsõ lábvéghez legközelebb esõ õ 15 furatba õ 12 biztosítócsappal rögzíteni kell a bakot. 2,0 m-es munkaszint magasság felett a KB-6 és KB-7 bakoknál védõkorlát szükséges, továbbá hossz- és keresztirányban andráskereszt vagy ferde kitámasztást kell alkalmazni. kereszttámasz védõkorláttartó A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 15

15 Graf_prosi_2005.qxd :3 Page 16 HÁROMPONTOS SAROKTÁMASZ kg minden födémtámaszra alkalmazható egyszerõ gyors biztonságos a legjobb kitámasztás egyszerõ mechanizmus alapján Fal mellett Sarokban is TÁMASZFEJ Méret HST , kg használható minden támoszlophoz hosszú furat a letõzéshez TARTÓFEJ a tartófejet a támoszlopba csúsztatjuk, és elforgatással rögzítjük 16 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

16 Graf_prosi_2005.qxd :3 Page 17 H20-AS TARTÓGERENDA Hosszúság 2,5 m 2,90 m 3,30 m 3,60 m 3,90 m,50 m,90 m 5,90 m 12,25 kg 1,5 kg 16,5 kg 18,0 kg 19,5 kg 22,5 kg 2,5 kg 29,5 kg A H 20-as tartógerenda egy mérettartó zsaluzó gerenda 20 cm-es beépítési ma-gassággal. A 3 rétegû tartógerenda által stabi-labb a formája és könnyebb. A homlokoldal újfajta lekerekítése és a jó minûségû ragasztás garantálja a hosszú élettartamot a legkeményebb építési feltételek mellett is. A H 20 minden zsaluzási feladathoz megfelelû és kedvezû árfekvésû. Munkavédelmileg engedélyezett a Nr.Z /Pfeifer. Mûszaki adatok: M: 5,0 knm Q: 11,0 kn súly: 5,0 kg/fm magasság: 20,0 cm övméret: 8 x cm gerenda erõsség: 3,5 mm Egy kerek dolog Az új lekerekítés elûnyei: a sarkok nem pattognak le nagyobb biztonság visszavágásoknál, nincsenek kemény részek, nincs sérülési veszély A 3 rétegû gerenda elûnyei: kicsi súly, mindössze 5 kg/fm könnyen szögelhetõ stabil forma, nedvességnél is H20 - terhelhetûségi táblázat Födém erõsség Összterhelés Járomtávolság kereszttartótávolságnál (m) Támasztávolság járomtávolságnál (m) (cm) kn/m 0,2 0,50 0,625 0,667 1,50 1,75 2,00 2,25 2,50 2,75 3,00 12,92 3,6 3,3 3,19 3,12 2,33 2,16 2,02 1,90 1,79 1,63 1,9 1 5, 3,7 3,27 3,0 2,97 2,21 2,05 1,92 1,80 1,62 1,7 1, ,96 3,33 3,1 2,92 2,85 2,12 1,96 1,83 1,6 1,8 1,3 1, ,8 3,21 3,03 2,81 2,75 2,03 1,88 1,70 1,51 1,36 1,23 1, ,00 3,10 2,93 2,72 2,66 1,95 1,80 1,57 1,0 1,26 1,1 1, ,52 3,01 2,8 2,6 2,58 1,88 1,67 1,6 1,30 1,17 1,06 0,98 2 8,0 2,93 2,76 2,57 2,51 1,82 1,56 1,37 1,22 1,09 1,00 0, ,56 2,86 2,70 2,50 2,5 1,71 1,7 1,29 1,1 1,03 0,93 0, ,08 2,79 2,63 2, 2,39 1,62 1,38 1,21 1,08 0,97 0,88 0, ,66 2,73 2,57 2,39 2,3 1,52 1,30 1,1 1,01 0,91 0,83 0, ,22 2,60 2,5 2,27 2,23 1,31 1,12 0,98 0,87 0,78 0, ,78 2,9 2,35 2,18 2,13 1,15 0,98 0,86 0,77 0,69 0,63 5 1,3 2,39 2,26 2,10 2,0 1,02 0,88 0,77 0,68 0,61 0, ,90 2,31 2,18 2,01 1,9 0,92 0,79 0,69 0,61 0,55 0,50 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 17

17 Graf_prosi_2005.qxd :3 Page 18 GRÁF TÍPUSÚ FÖDÉMZSALU TÁMASZ Rendszám Megnevezés Feszítési távolság 1012 Támoszlop 1,8-3,0 m 1022 Támoszlop 2,1-3,5 m 1032 Támoszlop 2,-,0 m A szerkezet elemei és felhasználása A támoszlopok szerepe a megfelelõ építési helyeken födém zsaluk, megtámasztását biztosítja. A támaszok födémek ill. födémzsaluzatok építés közbeni alátámasztására szolgálnak, két egymásba tolható acélcsõbõl állnak. A felsõ oszlopelem szelvénye O 8,3 x 2,6 mm, hosszirányban 100 mm-enként van át fúrva, a furaton O 15 mm-es biztosító-szeget lehet átfõzni és ezzel az oszlop hosszát közelítõleg beállítani. Az alsó elem szelvénye O 57 x 2,3 mm, felül menetes szerelvénnyel van ellátva, ami a szükséges magasság fokozatmentes pontos beállítását, illetve a lebontást teszi lehetõvé. Mindkét csõelemre 110 x 110 x 6 mm-es fej, illetve talplemez van felhegesztve A támoszlopok komplettre szerelt Engedélyezett terhelés kn-ben kivitelben kerülnek szállításra. Mindenkor ügyelni kell a centrikus terhelés biztosítására. magasság (m) I. méret II. méret III. méret A felhasználásnál két lépcsõben,00 7,7 - - történik a feszítés az O 16/100 mm-es 3,90 8,1 - - osztásoknál, durva állítás történik, 3,80 8,6 - - majd a 6 mm-es hüvely gyõrõn az O 15 biztosítócsap felfekszik, és a menetes 3,70 9,0 - - hüvellyel a finomabb állítást kell végezni. 3,60 3,50 9,5 10,1-8,8 - - Könnyen beállítható terhelés alatt is. 3,0 10,7 9, - A fedett menetes hüvely a károsodás 3,30 11, 9,9 - és szennyezõdés ellen megbízhatóan 3,20 12,1 10,6 - védve van. 3,10 12,9 11,3 - A megengedett terhelés mellett: 2,5 szeres biztonság törés ellen centrikus megterhelés A mechanikus támoszlopok elhelyezésénél a tartók végéhez I gerendák esetén (1122) támoszlop fej csatlakozik, mely hegesztett kivitelõ, a támoszlophoz és az I gerendához rögzíthetõ. Alsó végeinél (1150) hárompontos saroktámasz használata indokolt, mellyel a centrikus terhelhetõség is beállítható. 3,00 13,7 12,0 10,3 2,90 1,7 12,9 11,0 2,80 15,8 13,8 11,8 2,70 17,0 1,8 12,7 2,60 18,3 16,0 13,7 2,50 19,8 17,3 1,8 2,0 21,5 18,8 16,1 2,30-20,5 17,5 2,20-22, 19,2 2,10-2,5 21,0 2, ,2 1, ,7 1, ,7 18 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

18 Graf_prosi_2005.qxd :3 Page 19 TÁMOSZLOP SPECIÁL Állítható hosszúság 1,7 3,0 m 2,0 3,6 m 2,6,2 m kg 16 kg 18 kg Engedélyezett terhelés kn-ben magasság (m) I. méret II. méret III. méret 1,8 28,0 2,0 28,0 2,2 28,0 28,0 2, 28,0 28,0 2,6 25,2 28,0 28,0 2,8 22,5 28,0 25,0 3,0 19,6 2,2 21,0 3,2 20,1 18,0 3, 16,5 16,0 3,6 15,6 1,3 3,8 12,8,0 11,3 Engedélyezett terhelés (kn) az alábbi esetekben: törésteherrel szembeni 2,5-szeres biztonság középponti terhelés kardék nélkül elveszíthetetlen biztosító csap terhelés alatt is könnyen állítható könnyen forgó fedett csavarmenet, megbízhatóan van védve károsodás és szennyezõdés ellen fej- és talplemez: 100x100x5 mm belsõ oszlop: õ 8x3,2 mm külsõ oszlop: õ 57x2,6 mm FERDE TÁM Állítható hosszúság cm cm cm kg 19 kg 23 kg belsõ csõ (kihúzócsõ): 8 mm külsõ csõ: 57 mm mindkét végén mozgatható lemez nagy véglemezek, 150x100 mm-es furatokkal a rögzítéshez alkalmas húzóés nyomóterheléshez A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 19

19 Graf_prosi_2005.qxd :3 Page 20 EGYORSÓS CSATORNAZSALU FESZÍTÕ K Állítható hosszúság 0 60 cm cm cm cm cm cm ,2 kg 7,0 kg 7,8 kg 8,7 kg 9,5 kg 11,0 kg külsõ csõ: õ 8x3,2 mm orsó: õ 38 mm, kicserélhetõ fej- és talplemezek sarkai felhajlítva, szöglyukakkal ellátva KÉTORSÓS CSATORNAZSALU FESZÍTÕ K Állítható hosszúság cm cm cm cm cm kg 10 kg 11 kg 12 kg 13 kg külsõ csõ: õ 60x3,2 mm orsó: õ 35 mm fej- és talplemezek sarkai felhajlítva, szöglyukakkal ellátva CSATORNA ÉS PÁRKÁNYZSALU FESZÍTÕ OSZLOP SPECIÁL Állítható hosszúság cm cm ,3 kg 8,2 kg ablakmerevítõként külsõ csõ: õ 57x2,3 mm belsõ csõ: õ 8x3,2 mm fej- és talplemezek 100x100x5 mm-es szöglyukakkal ellátva csatornazsalu merevítõként KÕMÕVESLÁDA FÉMBÕL Méret 0 l 50 l 65 l kg 10 kg 1 kg anyaga: 1,5 mm-es fémlemez felsõ éle hajlított szivárgásmentesen hegesztett 2 fül köracélból 20 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

20 Graf_prosi_2005.qxd :3 Page 21 GYORSAN KIOLDÓ SZERELÕBILINCS Megnevezés Rapid kapocs Rapid feszítõ Rapid kapocs (rugós) , kg 2,0 kg 0, kg 5 10 mm-es köracélokhoz FALAZÓ ÉS KITÕZÕ ZSINORTARTÓ OSZLOPZSALU Magasság Termék 2,1 3,8 m 2,6,8 m Szorító kg 10 kg 1 kg Elem, 60x60 cm Fedõpárkány, 60 cm Alappárkány, 60 cm ,0 kg 1,3 kg 1,7 kg födém és padló közti kifeszítés, rugós lábelem által a tolható, önfeszítõ rugó a zsinórok fokozatnélküli beállítását teszi lehetõvé lábelemmel a könnyõ kezeléshez elemek vaslemezbõl állítható háló 5-tõl 50 cm-ig legegyszerõbb és gyors (össze)szerelés csak 3 különálló elembõl áll A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 21

21 Graf_prosi_2005.qxd :3 Page 22 KOSZORÚZSALU KONZOL Megnevezés kapcsolható a védõkorláttartóhoz Koszorúzsalu konzol Védõkorláttartó ,5 kg,0 kg egyszerõ szerszám födémek zsaluzáshoz a falon történõ rögzítés tetszõleges feszítõ zárral megoldható pontos magasság beállítás PÁRKÁNYZSALU KONZOL A B 5 60 cm 61 cm ,0 kg elveszíthetetlen ék rögzíti a tolókát a párkánytartó tetszés szerinti feszítõ zárral kerül a falon való rögzítésre a feszítési tartomány a szerkezeten meg van jelölve, a kívánt magasság beállítása ezáltal könnyen megoldható ÁLLÍTHATÓ ZSALU KONZOL kg kg hajlatokhoz kiugrásoknál mint hidak, erkélylapok, párkányok stb. csõtartóval a védõkorláthoz HAJLAT Pl. mélyépítés/útépítés +10õ-tól -25õ-ig útépítés mélyépítés hídépítés erkélyek mindenféle kiugrások Zsaluzás Párkány 22 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

22 Graf_prosi_2005.qxd :3 Page 23 ÉKES ZSALUSZORÍTÓ Állítható hosszúság 0 70 cm cm cm Ékkötél kg 13 kg 18 kg elveszíthetetlen ék precíz vezetés, nagy szögpontosság szárhosszúság megfelel az 50 cm-es zsalutábláknak igen robosztus és stabil kivitel ALAPZSALU SZORÍTÓ Állítható hosszúság cm kg elveszíthetetlen ék pontos, 90 fokos derékszög széles szorító pofa ÁLLÍTHATÓ ZSALUTÁMASZ Megnevezés Zsalutámasz fix Zsalutámasz Földcövek ,0 kg 6,0 kg 0,6 kg állítható kinyújtó elemmel ellátott zsalufeszítõ, minden típusú terepen alkalmazható, a rögzítés földcölöppel, csavarral vagy szögekkel történik kinyújtóelem vízszintesen és függõlegesen állítható 3 vagy cölöppel horgonyozható elõtétfa a zsalu felszereléséhez elveszíthetetlen fék A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 23

23 Graf_prosi_2005.qxd :3 Page 2 BELSÕ SAROK VASBÓL Hosszúság Feszítõ 20 cm 25 cm 30 cm 0 cm 80 cm 120 cm , ,0 kg 2,2 kg 2,5 kg 3,0 kg 5,5 kg 8,0 kg Minden közbensõ méret szállítható. aknazsaluzáshoz, födém, ajtó és fal üregekhez könnyõ és gyors be- és leszerelés mm vastag fazsaluhoz KÉMÉNY FEDLAPZSALU Hosszúság 1,0 m 1,5 m 2,0 m kg 7 kg 9 kg fokozat nélküli beállítás problémamentes be- és kizsaluzás szögsínek (8x8 cm) stabilan rögzített vízorral LÉPCSÕZSALU Állítási hosszúság Magasság cm 18 cm 185 7,5 kg állítható hosszúság lépcsõfokok zsaluzásához, 18 cm fokmagasságig szögprofil oldalt, szöglyukakkal 2 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

24 Graf_prosi_2005.qxd : Page 25 LÉPCSÕ ZSALU Megnevezés Megnevezés ALAPKÉSZLET V KIEGÉSZÍTõ KÉSZLET V 2,8 m-es szintmagasságig 3,5 m-es szintmagasságig 21 db 92 1 cm-es teleszkópcsõ 6 db cm-es teleszkópcsõ 8 db cm-es hullámrács 3 db 62x62 cm-es hullámrács 20 m 2 10 mm-es zsaluborítás 1 db Eurotároló kaloda v v db 92 1 cm-es teleszkópcsõ 3 db cm-es teleszkópcsõ 5 db cm-es hullámrács 2 db cm-es hullámrács 10 m 2 10 mm-es zsaluborítás v v %-kal rövidebb szerelési idõ 2/3-dal kevesebb anyagfelhasználás mindenféle alátámasztás megszõnik minden lépcsõfajtához felhasználható LÉPCSÕFOK - ZSALU kg Fokozatnélküli hosszúságállítás cm között Szögprofil oldalt szöglyukakkal Lépcsõfok zsaluzásához, 18 cm fok magasságig SZERELÉSI ÚTMUTATÓ A LÉPCSÕHÁZZSALUHOZ ÉS A LÉPCSÕFOK ZSALUHOZ 1. A méretezés irány- és méretléccel történik. 2. A fõ tartókat vagy élfákat 80x8 mm-es tiplivel kell a falon rögzíteni. 3. Ezután beépítjük és rögzítjük a belsõ szemet.. A teleszkópcsöveket az élfákhoz rögzítjük 35 mm-es tetõlemez szeggel, max. 30 cm-es távolságban. A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 25

25 Graf_prosi_2005.qxd :5 Page A teleszkópcsöveket az élfához lentrõl felfelé haladva rögzítsük. 6. A flexibilis hullámrácsokat a teleszkópcsövekre rakjuk, és csavaró huzallal rögzítjük. 7. A lépcsõborítást rárakjuk a hullámrácsra, és méretre vágjuk. A rögzítés a teleszkópcsövekre csavaró huzallal történik. 8. A vasalatot megfelelõ távolságtartókkal rakjuk le és rögzítsük (2 fm 8 mm-es köracél és kb. 8 m 2 vasalat Q131) 9. A kihúzható horganyzott lépcsõfokokat 65-ös szögekkel rögzítjük a lépcsõfokhevedereken. 10. Ezt követõen B os szemcséjõ betont öntünk 35-0 cm-es szétterülési mérettel a lépcsõfokokba. BETONACÉLHAJLÍTÓ ,5 kg az ideális szerszám a betonacél gyors és raktározásra alkalmas hajlításához 12 mm-es vastagságig a betonacélhajlítót helyezzük a köracélra és a kar lehajtásával hajlítsuk meg a köracélt nincs többé idõigényes bemérés és utómunkálat fokozat nélkül állítható a magasság a beton és a hajlóél között cm-ig 26 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

26 Graf_prosi_2005.qxd :5 Page 27 TÖRMELÉKCSÚSZDA Hosszúság Hasznos hossz Keresztméret Rend. szám 1,1 m 1 m 0/50 cm biztonságosan és pormentesen kerül az építési törmelék a teherautóra vagy a konténerbe az ütésálló polietilén használatával erõs stabilitást és minimális zajterhelést tudunk elérni a felépítés és a szétszerelés megdöbbentõen egyszerõ és veszélytelen KÉZICSÖRLÕ kg magasság: 30 cm-ig kötélhosszúság: 30 m a csúszdákat össze lehet kötni a földön és fentrõl a csörlõvel felhúzni TÖRMELÉKCSÚSZDA LEÁGAZÓ ELEM TÖLCSÉR- ELEM kg /1 7 kg 7 kg beöntõ nyílással VEZETÕGYÕRÕ a tölcsérelemet a tölcsérkeretbe kell helyezni db 5 m-es kötéllel KOPTATÓ BETÉT ideális éles és nehéz törmeléknél védi a törmelékcsúszda felsõ falát a sérülésektõl (kopástól) MELLVÉD- SATU kg alkalmas az állványhoz való rögzítésre, vagy az ablakkorlátra való akasztásra A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 27

27 Graf_prosi_2005.qxd :5 Page 28 ZSINÓRÁLLVÁNY Megnevezés Állványrúd (2 m) Állványrúd (3 m) Deszkatartó Egyesláb Kettõsláb 3 rögzítõcövek Szállítókaloda (2 db teljes zsinórállványhoz) Zsinórállvány (komplett 2 m) Zsinórállvány (komplett 3 m) ,0 kg 7,5 kg 0,8 kg 2,7 kg 3,8 kg 0,6 kg 58,0 kg 1,1 kg 16,5 kg A zsinórállvány áll egy 8 mm-es csõbõl ráhegesztett rögzítõcövekkel 1 db mozgatható egyeslábból 1 db deszkatartóból a simítóléc rögzítéséhez problémamentes felállítás, gyors és egyszerõ szerelés, magas állóképesség a szállításnál, tárolásnál a szállítókaloda gondoskodik az áttekinthetõségrõl Egy komplett zsinórállvány elemei: 1 db 2 vagy 3 m-es állványrúd 1 db deszkatartó 1 db 75 cm-es egyesláb 1 db 90 cm-es egyesláb 2 db rögzítõcövek 28 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

28 Graf_prosi_2005.qxd :5 Page 29 SZERELÕÁLLVÁNYKONZOL VÉDÕKORLÁT TARTÓVAL Megnevezés Normál-konzol Külsõsarok-konzol Belsõsarok-konzol kg 27 kg 27 kg engedélyezett teher egyenletes terhelésnél és 2,5-szeres biztonságnál: 750 kp kinyúlásnál: 1,5 m korlátmagasság: 1 m a korláttartó levehetõ, ezért helytakarékos a szállításnál és a raktározásnál KONZOL FÜGGESZTÉK ,0 kg 10 mm-es köracélból 50 mm-es konzolfelvételhez FELÜLNÉZET ALULNÉZET állványkonzol A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 29

29 Graf_prosi_2005.qxd :5 Page 30 BETONTALP FÖLDCÖVEK Hosszúság Magasság Hosszúság 0,7 m 0,16 m kg 50 cm 20,265 3 kg egymásra rakható raklapon furattal a különbözõ használati lehetõségekhez a földcövekeket a földbe ütjük és az elemeket a hüvelyekbe csúsztatjuk egy tiszta és biztos megoldás, ha nincs hely betontalpnak ELEMTÁROLÓ KALODA FÉM LÁBTALP Hosszúság Méret 120 cm kg 65x50 cm kg 28 elemnek ideális az elemek szállításánál targoncával, tehergépkocsival, vagy a földön való tárolásra és egymásra rakásra a lapos kivitelezés nagyon megfelel a járdán stb., mivel nincs kiemelkedõ éle KAPUFORGÓ SAROKELEM ÖSSZEKÖTÕBILINCS ,3 kg ,5 kg elõnyös kapuként beállóknál plusz biztosításként és merevítésként elemek szétcsúszása ellen 30 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

30 Graf_prosi_2005.qxd :5 Page 31 KERÍTÉSELEM Megnevezés Hosszúság Magasság Kerítéselem Kerítéselem Kapuelem Kerítéselem Kerítéselem Kapuelem 3,5 m 2,1 m 1,1 m 3,5 m 2,2 m 1,2 m 2,0 m 2,0 m 2,0 m 1,1 m 1,1 m 1,1 m v v v v v v 30 kg 20 kg 16 kg 21 kg 15 kg 10 kg ideális építési területek ideiglenes bekerítésére gyors építés és bontás, sokoldalú hasznosítás a kerítéselemet és a betontalpat egy ember is összeszerelheti az egymásra rakható betontalpak a kényelmes fogásokkal a sok állítólyuk által minden helyen és idõben jól használhatóak. 1,1 m magas elemek betontalppal 1,1 m magas elemek földcövekkel 2 m magas elemek Felsõ összekötés az elemeknél VÁLASZTÓKERÍTÉS Hosszúság Magasság 2,5 m 1,1 m v 21 kg minden választókerítés használható önállóan, illetve kiegészítõ elemek felhasználása nélkül is A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 31

31 Graf_prosi_2005.qxd :5 Page 32 ÖSSZECSUKHATÓ RÁCS piros-fehérre festett fa 2 vastalp hosszúság: 6 m-ig ÖSSZECSUKHATÓ LÁB ZÁRÓLÉC piros-fehér festés x cm-es fa szélesség: 60 cm magasság: 100 cm JELZÕTÁBLATARTÓ piros-fehérre festett fa hosszúság: m szélesség: 10 cm vastagság: 20 mm ZÁRÓSZALAG TÁBLA- TARTÓ 10 kg szín: piros-fehér hosszúság: 200 m szélesség: 70 mm BETONEMELÕBAK , kg ,2 kg stabil csõváz a legideálisabb jelzõtáblatartó magasság: 0 cm-ig finombeállítás menetes orsóval durvabeállítás szögcsavarral 32 A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k!

32 Graf_prosi_2005.qxd :5 Page 33 VÉDÕKORLÁTTARTÓ (0 80 cm) VÉDÕKORLÁTTARTÓ (0 30 cm) Magasság 100 cm kg kg védõkorlát gyors felépítéséhez erkélyeken, hidakon, mennyezeti nyílásokon stabil vasszerkezet ékes rögzítéssel állványmagasság: 1 m védõkorláttartó ékes rögzítéssel minden építési elemen rögzíthetõ léctartó mindhárom oldalon VÉDÕKORLÁTTARTÓ ORSÓVAL (0 60 cm) ,5 kg masszív kivitel könnyõ állíthatóság állványmagasság: 1 m MELLVÉDKORLÁT ORSÓVAL kg állítható masszív menetes orsóval korlát magasság: 1 m A t e c h n i k a i v á l t o z t a t á s j o g á t f e n n t a r t j u k! 33
