1 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám ACÉLSZRKZTK GYÁRTÁSA (2) Az előadás anyagának elkészítésénél nagy segítséget kaptam a HO-RA Kft.-től. Külön köszönet Szili Lászlónak, Kiss Lászlónak és Horváth Andrásnak. Az előadás anyagának egyes részei Dr. Németh György anyagának felhasználásával készültek.

2 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Hegesztés: a munkadarabok hőhatással vagy hő és erőhatással vagy erőhatással megvalósuló oldhatatlan kohéziós kötése (hozaganyag alkalmazásával vagy anélkül). Hegesztett kötés: alapanyag(ok)ból, varratból és hőhatás-övezetből (az alapanyag és a varrat között alakul ki) áll.

3 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Hegesztőanyag: minden olyan anyag, amelyet a hegesztett kötés létrehozásánál felhasználnak. Hozaganyag: olyan hegesztőanyag, amely megolvadva hozzájárul a varrat létesítéséhez. Hegesztés alkalmazása: nagy méretű, több részből álló ipari szerkezetek gyártására egyéb berendezések, eszközök kiegészítő kötéseiként

4 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Fémek hegeszthetősége: hegesztési technológiától függő alkalmasság, a megfelelő hegesztett kötés létrehozására. A hegeszthetőség komplex tulajdonság, amely függ: a hegesztendő szerkezettől az alkalmazott hegesztési technológiától a várható igénybevételtől

5 SZÉCHNYI ISTVÁN GYTM Acélok hegeszthetősége: SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám kis karbontartalmú (C<0,2%), minimális ötvöző tartalmú ferrit-perlites szerkezetű acélok általában feltétel nélkül hegeszthetők. ötvözött acélok hegeszthetőségének megítéléséhez bevezethető a karbon egyenérték fogalma (feltétel nélküli hegeszthetőség C<0,45%) : C C Mn 6 Cr Mo 5 V Cu Ni 15 %

6 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A hegesztendő munkadarabok előkészítése: felületek tisztítása a hegesztendő élek kialakítása mechanikusan (forgácsolással), termikusan (lángvágással, plazmavágással, ). MSZ N ISO 9692 szabvány szerint

7 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Néhány jellemző él kialakítás:

8 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

9 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

10 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Varrattípusok egyoldali peremvarr at Y varrat ½ Y varrat X varrat élvarrat sarokvarrat pontvarrat kettős sarokvarrat varrat

11 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám FOR MÍG 400 A hegesztő gép

12 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám SAB, 360 A hegesztőgép Fronius TST5000, 500 A hegesztő gép

13 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A hegesztett szerkezetekkel szemben támasztott követelmények (1) Műszaki követelmények: mechanikai vagy hőigénybevétel szembeni ellenállás, tömörség, stb. gyéb követelmények: gazdaságosság, esztétika stb. Műszaki követelmények ellenőrzése irányulhat: az alapanyagra, a szerkezeti kialakításra, a gyártásra.

14 SZÉCHNYI ISTVÁN GYTM A hegesztett szerkezetekkel szemben támasztott követelmények A termék létrehozásának előírásokkal szabályozható részei: a tervezés, az alapanyag, a hegeszéstechnológia (eljárás, hegesztőanyag, munkarend, gyártóeszköz), az ellenőrzés (vizsgálat, értékelés, minősítés), a gyártást irányító és végző szakemberek, a gyártótér (raktározás, anyagmozgatás). SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám 14

15 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám gyes hibák értelmezése a) 1 ~ e b) 20 s e2 e 1 s s ~ e 2 c) d) b g a) és c) illesztési hiba b) külpontosság d) összeolvadási hiány

16 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A gyártási terv (1) ki kell terjednie: a leszabásra, az élkialakításra, a gyökhézagokra, a méretek tűrésére, az összeállító- és hegesztőkészülékre, az elemek rögzítésére a szerelő- és emelőfülekre, a fűzővarratokra, a kifutólemezekre, a gyártásellenőrző próbadarabokra, a varratok megkívánt minőségére,

17 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Ki kell terjednie: A gyártási terv (2) u a hegesztőeljárásra, u a hegesztőgépre, u a felhasználható hozanyagokra, u az előmelegítésre, u a hegesztési paraméterekre, u a hegesztési sorrendre, u a hegesztési helyzetekre, u az utókezelésre, u a vizsgálatokra, u az egyengetésre.

18 SZÉCHNYI ISTVÁN GYTM Roncsolásos vizsgálati módszerek A technológia előzetes vizsgálatánál és a gyártásellenőrző próbadarabok vizsgálatánál alkalmazandók. Az elvégzendő vizsgálatok mennyiségét a szabvány rögzíti. Szakítóvizsgálat (igazolja, hogy a hegesztett kötés szakítószilárdsága nem kisebb az alapanyagénál) Keménységvizsgálat (a kötés repedékenységére ad tájékoztatást) Hajlítóvizsgálat (korona-oldali, gyökoldali; a kötés alakváltozási képességéről tájékoztat) Ütővizsgálat (átmeneti hőmérséklet meghatározása) Csiszolatvizsgálat (mikroszkópi vagy makroszkópi szövetszerkezetvizsgálat csiszolt és maratott keresztmetszeti felületen) Töretvizsgálat (melegrepedékenységi hajlam vizsgálata; a töret felületének elszíneződése melegrepdésre utal) Fárasztóvizsgálat SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám

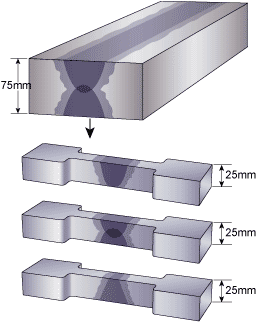

19 Szakítóvizsgálat s > 300 min 37 A próbatesteket a varratra merőlegesen kell kivágni, a varratdudort le kell munkálni.

20 Hajlítóvizsgálat D s A vizsgálat elrendezése 200; 250; A hajlítási szög értelmezése (A vizsgálat előtt a varratot maratással láthatóvá kell tenni.)

21 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Roncsolásmentes vizsgálati módszerek vizuális vizsgálat penetrációs vizsgálat mágnesezhető poros vizsgálat ultrahangos vizsgálat röntgen vizsgálat örvényáramos vizsgálat Felületi vizsgálat Varrat belsejét is vizsgálja

22 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Szemrevételezéses vizsgálat Szabad szemmel vagy kézi nagyítóval vizsgálandók: a varrat alakja varratdudor magassága, szélessége, varratméret, szögtorzulás; a felületi hibák szélkiolvadás, szabálytalan varratfelület, felületi pórus, salakmaradvány, kráter, repedés, gyökhiba, fröcskölés.

23 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Folyadékpenetrációs vizsgálat Csak a felületi repedések kimutatására alkalmas. Az eljárás: felülettisztítás, oldószeres zsírtalanítás, jelzőfolyadék felvitele ecsettel vagy szórással, várakozás (penetrációs idő), felülettisztítás (lemosás, törlés, szárítás), előhívó folyadék felvitele szórással, előhívási idő, értékelés.

24 SZÉCHNYI ISTVÁN GYTM Mágnesezhető poros vizsgálat = =~ ~ SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A vizsgálat elve: a hegesztett kötések felületi és felületközeli hibái a mágneses erővonalakat eltérítik. A hibajelző por száraz vagy folyadékban szuszpendált. = ~ a) b) A mágnesezés módjai: a) hosszirányú mágnesezés b) keresztirányú mágnesezés 24

25 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám kezdőjel repedés jele végjel adófej Ultrahangvizsgálat A vizsgálat elve: az ultrahang a szilárd testek határfelületéről - a repedés jellegű varrathibáról is - visszaverődik. Hossz- és keresztirányú hibák is vizsgálhatók. repedés Vizsgálati frekvencia: 2 és 4 MHz Besugárzási szög: 45-70

26 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Ultrahangvizsgálat

27 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Kalibrálás szabványos etalonok

28 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám röntgenezés (80 mm vastagságig) Röntgen vizsgálat sugárforrás film s röntgensugárzás: 0, mm hullámhosszúságú elektromágneses sugárzás, egy része az anyagban elnyelődik, röntgenfilmen felfogható. gammasugárzó radioaktív izotópok iridium 192, cézium 137, kobalt 60 nagy felezési idejű (min. 1-2 hónap) izotópok gammasugárzást bocsátanak ki, áthatolóképesség a röntgensugárzáshoz hasonló. izotóptartály távvezérléssel nyitható.

29 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám A hiba kimutatása Ha a filmet erősebb sugárzás éri, akkor előhívás és fixálás után feketébb lesz, mint abban az esetben, ha a sugárzás gyengébb A hiba helyén sötétebb foltok figyelhetőek meg

30 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Radiológiai vizsgálattal kimutatott hibák típusa, jelölése és elnevezése (1) Gömb alakú gázzárvány Tömlő alakú gázzárvány Gázzárvány Soros gázzárvány Gázzárvány halmaz Vonalszerű (csík) gázzárvány

31 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Radiológiai vizsgálattal kimutatott hibák típusa, jelölése és elnevezése (2) Szabálytalan, közel gömb alakú salakzárvány Salak- és fémes zárvány Csík alakú salakzárvány Fémes zárvány (bármilyen alakú) (hiányos össze- Kötéshiba olvadás)

32 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Radiológiai vizsgálattal kimutatott hibák típusa, jelölése és elnevezése (3) Homorú varratgyök éles bemetszés nélkül, egyoldalról hegesztett varratnál Gyökhiba (nem megfelelő összeolvadás) Gyökben lévő, éles bemetszésű összeolvadási hiba egyoldalról hegesztett varratban Gyökben lévő összeolvadási hiba kétoldalról hegesztett varratban

33 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Radiológiai vizsgálattal kimutatott hibák típusa, jelölése és elnevezése (4) Hosszirányú repedés Repedés Keresztirányú repedés Többirányú repedés

34 SZÉCHNYI ISTVÁN GYTM SZRKZTÉPÍTÉS II. lőadó: Dr. Bukovics Ádám Radiológiai vizsgálattal kimutatott hibák típusa, jelölése és elnevezése (5) Szabálytalan varratfelület Felületi (alaki) és egyéb hibák Szabálytalan varratfelület Szélkiovadás
