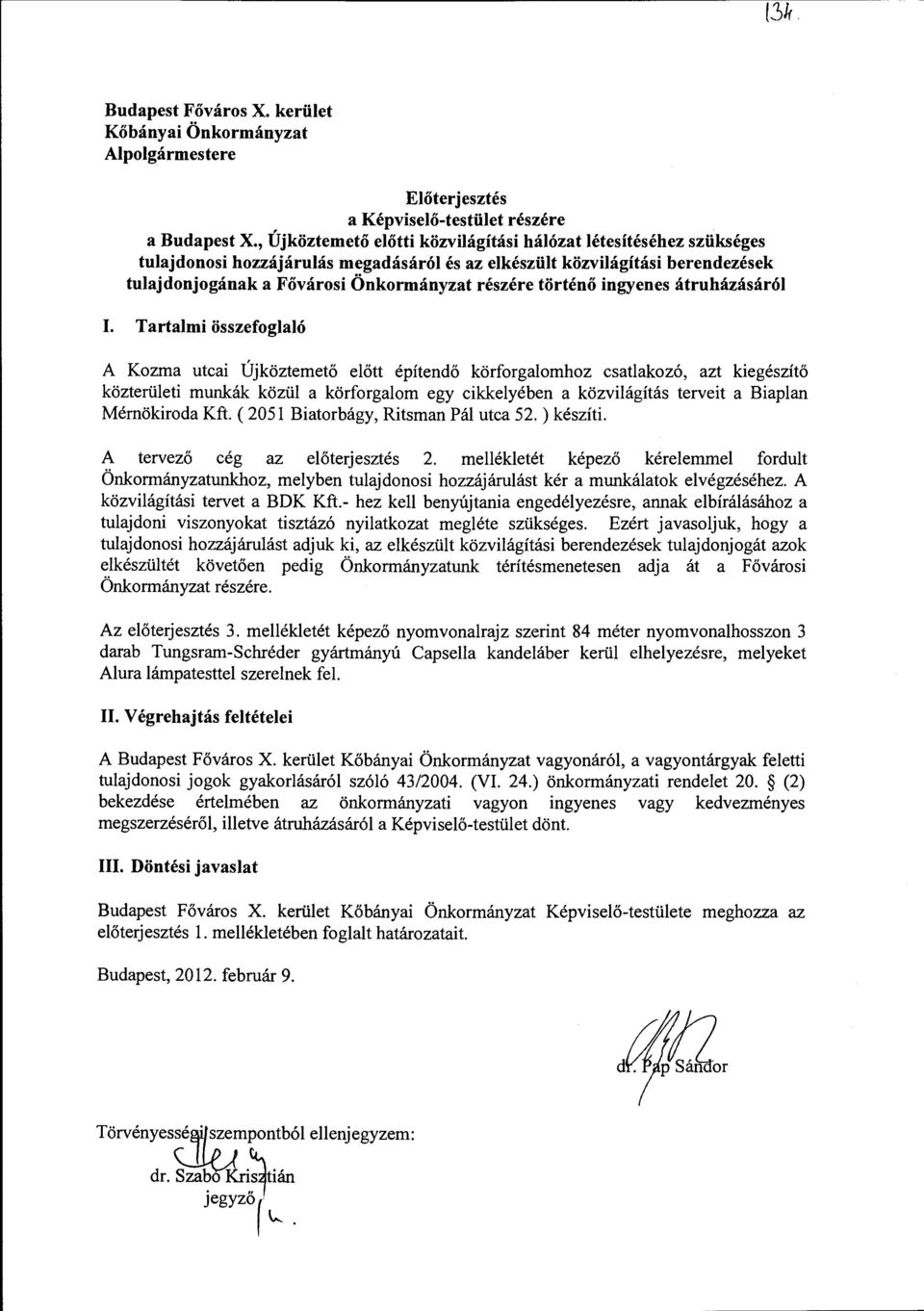

1 !3k Budapest Főváros X. kerület Kőbányai Önkormányzat Alpolgármestere Előterjeszt és a Képviselő-testület részére a Budapest X., Újköztemető előtti közvilágítási hálózat létesítéséhez szükséges tulajdonosi hozzájárulás megadásáról és az elkészült közvilágítási berendezések tulajdonjogának a Fővárosi Önkormányzat részére történő ingyenes átruházásáról I. Tartalmi összefoglaló A Kozma utcai Újköztemető előtt építendő körforgalomhoz csatlakozó, azt kiegészítő közterületi munkák közül a körforgalom egy cikkelyében a közvilágítás terveit a Biaplan Mérnökiroda Kft. ( 2051 Biatorbágy, Ritsman Pál utca 52. ) készíti. A tervező cég az előterjesztés 2. mellékletét képező kérelemmel fordult Önkormányzatunkhoz, melyben tulajdonosi hozzájárulást kér a munkálatok elvégzéséhez. A közvilágítási tervet a BDK Kft.- hez kell benyújtania engedélyezésre, annak elbírálásához a tulajdoni viszonyokat tisztázó nyilatkozat megléte szükséges. Ezért javasoljuk, hogy a tulajdonosi hozzájárulást adjuk ki, az elkészült közvilágítási berendezések tulajdonjogát azok elkészültét követően pedig Önkormányzatunk térítésmenetesen adja át a Fővárosi Önkormányzat részére. Az előterjesztés 3. mellékletét képező nyomvonalrajz szerint 84 méter nyomvonalhosszon 3 darab Tungsrarn-Schréder gyártmányú Capsella kandeláber kerül elhelyezésre, melyeket Alura lámpatesttel szerelnek fel. II. V égrehajtás feltételei A Budapest Főváros X. kerület Kőbányai Önkormányzat vagyonáról, a vagyontárgyak feletti tulajdonosi jogok gyakorlásáról szóló 43/2004. (VI. 24.) önkormányzati rendelet 20. (2) bekezdése értelmében az önkormányzati vagyon ingyenes vagy kedvezményes megszerzéséről, illetve átruházásáról a Képviselő-testület dönt. III. Döntési javaslat Budapest Főváros X. kerület Kőbányai Önkormányzat Képviselő-testülete meghozza az előterjesztés l. mellékletében foglalt határozatait. Budapest, február 9. Törvényes~é1{s:e~pontból ellenjegyzem: dr.~~án Jegyzo(' \...

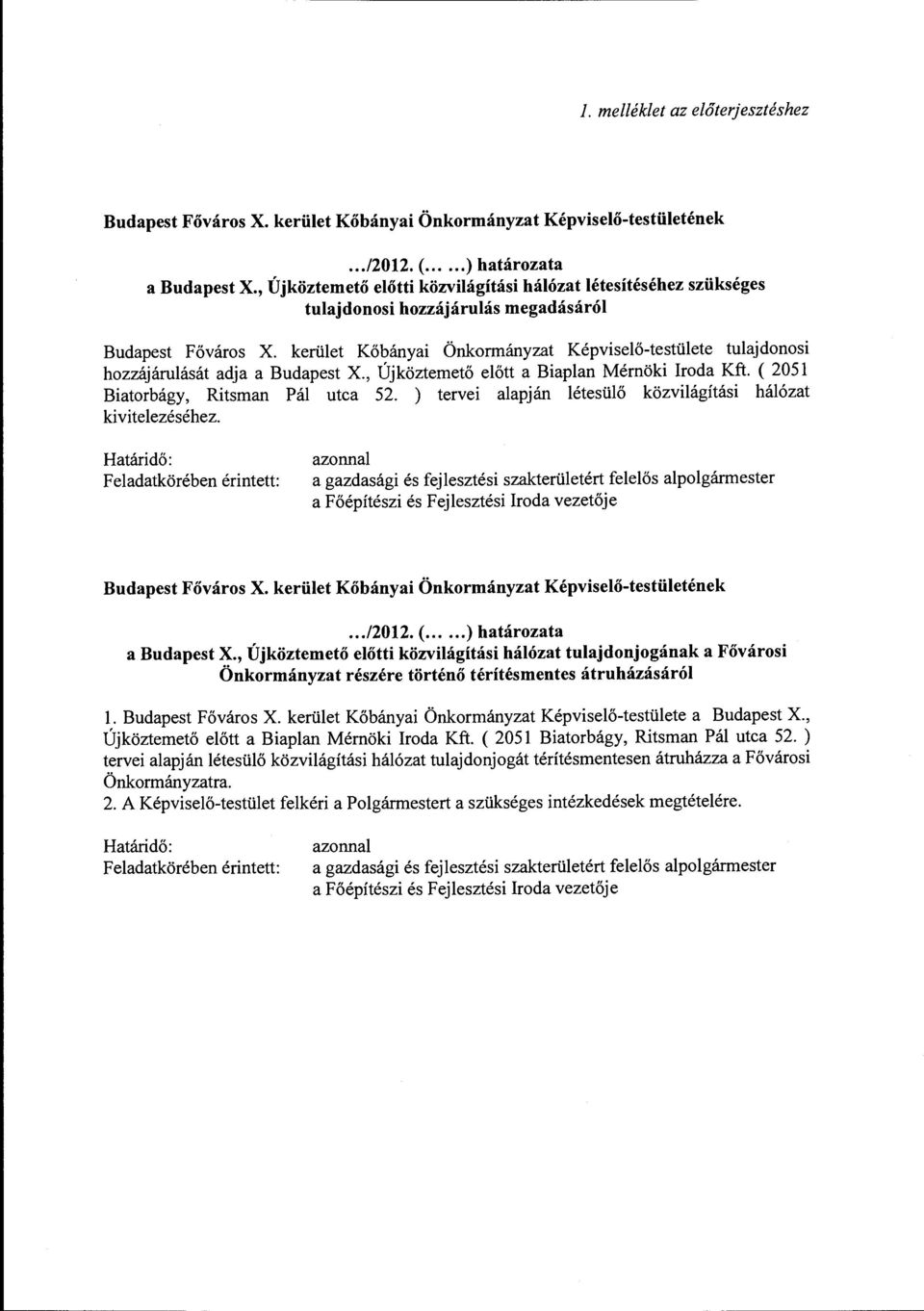

2 l. melléklet az előterjesztéshez Budapest Főváros X. kerület Kőbányai Önkormányzat Képviselő-testületének (... )határozata a Budapest X., Újköztemető előtti közvilágítási hálózat létesítéséhez szükséges tulajdonosi hozzájárulás megadásáról Budapest Főváros X. kerület Kőbányai Önkormányzat Képviselő-testülete tulajdonosi hozzájárulását adja a Budapest X., Újköztemető előtt a Biaplan Mérnöki Iroda Kft. ( 2051 Biatorbágy, Ritsman Pál utca 52. ) tervei alapján létesülő közvilágítási hálózat kivitelezéséhez. Határidő: Feladatkörében érintett: azonnal a gazdasági és fejlesztési szakterületért felelős alpolgármester a Főépítészi és Fejlesztési Iroda vezetője Budapest Főváros X. kerület Kőbányai Önkormányzat Képviselő-testületének... /2012. (... )határozata a Budapest X., Újköztemető előtti közvilágítási hálózat tulajdonjogának a Fővárosi Önkormányzat részére történő térítésmentes átruházásáról l. Budapest Főváros X. kerület Kőbányai Önkormányzat Képviselő-testülete a Budapest X., Újköztemető előtt a Biaplan Mérnöki Iroda Kft. ( 2051 Biatorbágy, Ritsman Pál utca 52. ) tervei alapján létesülő közvilágítási hálózat tulajdonjogát térítésmentesen átruházza a Fővárosi Önkormányzatra. 2. A Képviselő-testület felkéri a Polgármestert a szükséges intézkedések megtételére. Határidő: Feladatkörében érintett: azonnal a gazdasági és fejlesztési szakterületért felelős alpolgármester a Főépítészi és Fejlesztési Iroda vezetője

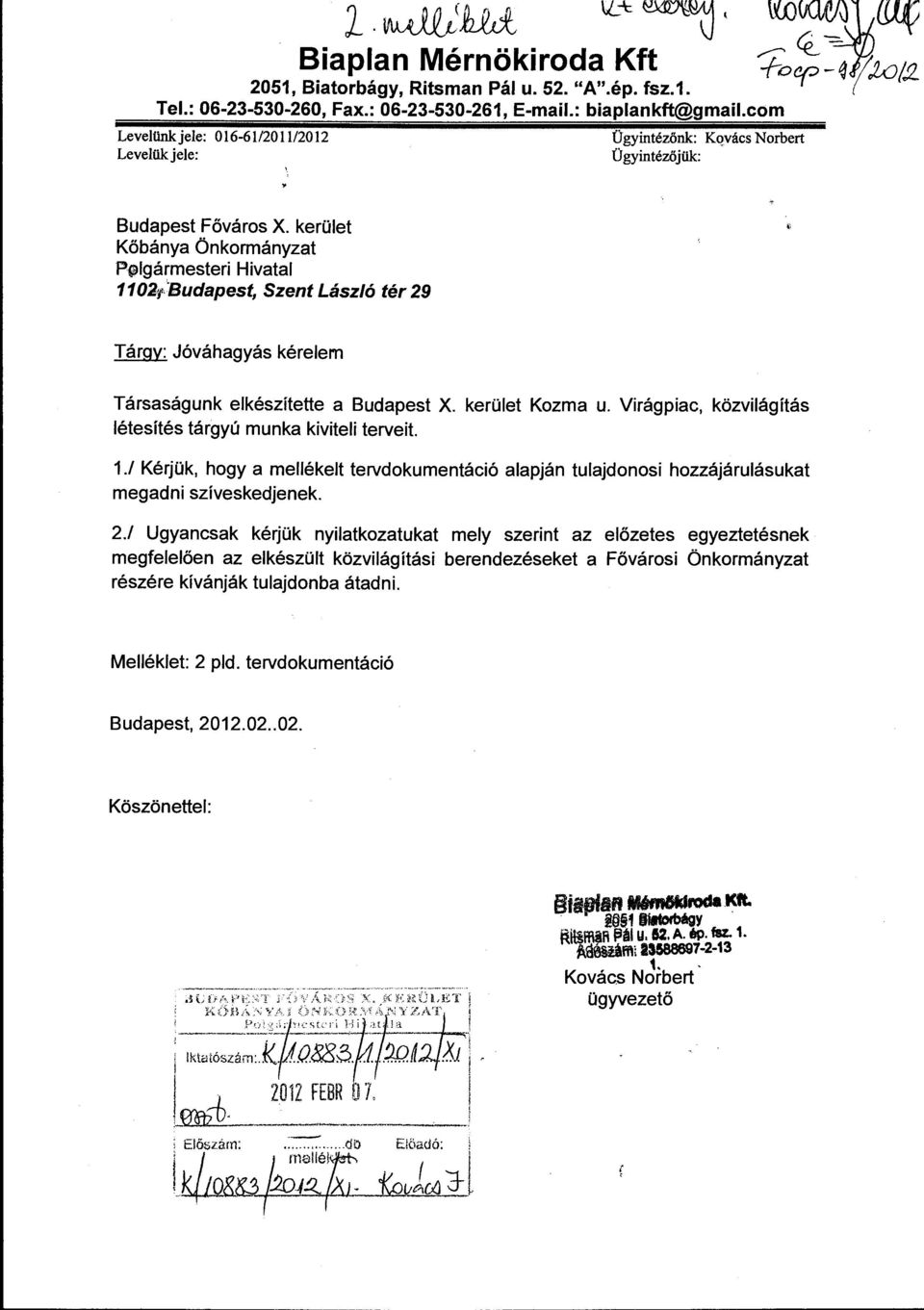

3 \L-t~~~ Biaplan Mérnökiroda Kft 2051, Biatorbágy, Ritsman Pál u. 52. "A".ép. fsz.1. Tel.: , Fax.: , .: Levelünk jele: O 16-61/2011/2012 Levelük jele: Ügyintézőnk: Kqvács Norbert Ügyintézőjük Budapest Főváros X. kerület Kőbánya Önkormányzat P'lgármesteri Hivatal 11 02r.'Budapest, Szent László tér 29 Tárgy: Jóváhagyás kérelem Társaságunk elkészítette a Budapest X. kerület Kozma u. Virágpiac, közvilágítás létesítés tárgyú munka kiviteli terveit. 1./ Kérjük, hogy a mellékelt tervdokumentáció alapján tulajdonosi hozzájárulásukat megadni szíveskedjenek. 2.1 Ugyancsak kérjük nyilatkozatukat mely szerint az előzetes egyeztetésnek megfelelően az elkészült közvilágítási berendezéseket a Fővárosi Önkormányzat részére kívánják tulajdonba átadni. Melléklet: 2 pid. tervdokumentáció Budapest, Köszönettel: 1,.:;ószá~?!f.a~;j$o,JXI~~ ~- ~ ~1 L if t~. i-:.1 {<:<-I l ;i \' ~-.:~ <} ~-:; }<....fi-{ E ~~~ l, E. '"A' i 1{{}i:si\ :' <Y},_~ ():f'..j h.(} SJ:..\ 'i,o(\ t":'\: Z~A.'_f! - J. ;b. 201 Z FEBR O 7, l. Q " E:J:crl 6fij}flft Mlmlldroda Kft. " i@81 IlltotbágY Rit ffiia filii u. 62. A. ép. fsz. 1. J\~fflll Kovács Norbert ügyvezető

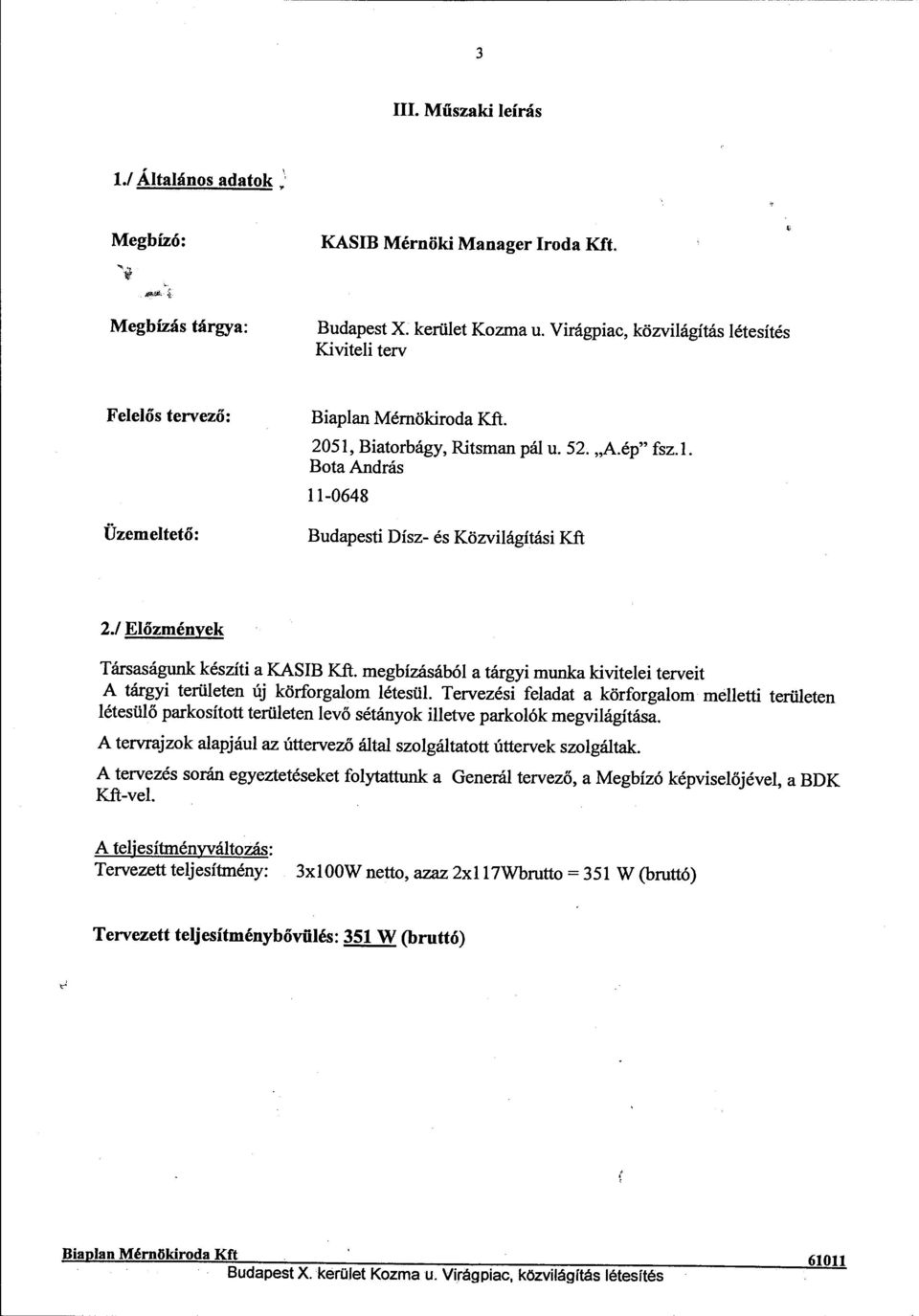

4 ~~ --~----~-- 3 III. Műszaki leírás 1./ Általános adatok ~' Megbízó: KASIB Mérnöki Manager Iroda Kft. Megbízás tárgya: Budapest X. kerület Kozma u. Virágpiac, közvilágítás létesítés Kiviteli terv Felelős tervező: Üzemeltető: Biaplan Mémökiroda Kft. 2051, Biatorbágy, Ritsman pál u. 52. "A.ép" fsz.1. SotaAndrás Budapesti Dísz- és Közvilágítási Kft 2.1 Előzmények Társaságunk készíti a KASIB Kft. megbízásából a tárgyi munka kivitelei terveit A tárgyi területen új körforgalom létesül. Tervezési feladat a körforgalom melletti területen létesülő parkosított területen levő sétányok illetve parkolók megvilágítása. A tervrajzok alapjául az úttervező által szolgáltatott úttervek szolgáltak. A tervezés során egyeztetéseket folytattunk a Generál tervező, a Megbízó képviselőjével, a BDK Kft-vel. A teljesítménvváltozás: Tervezett teljesítmény: 3xlOOW netto, azaz 2x117Wbrutto =351 W (bruttó) Tervezett teljesítménybővülés: 351 W (bruttó) Biaplan Mérnökiroda Kft Budapest X. kerület Kozma u. Virág piac, közvilágítás létesítés 61011

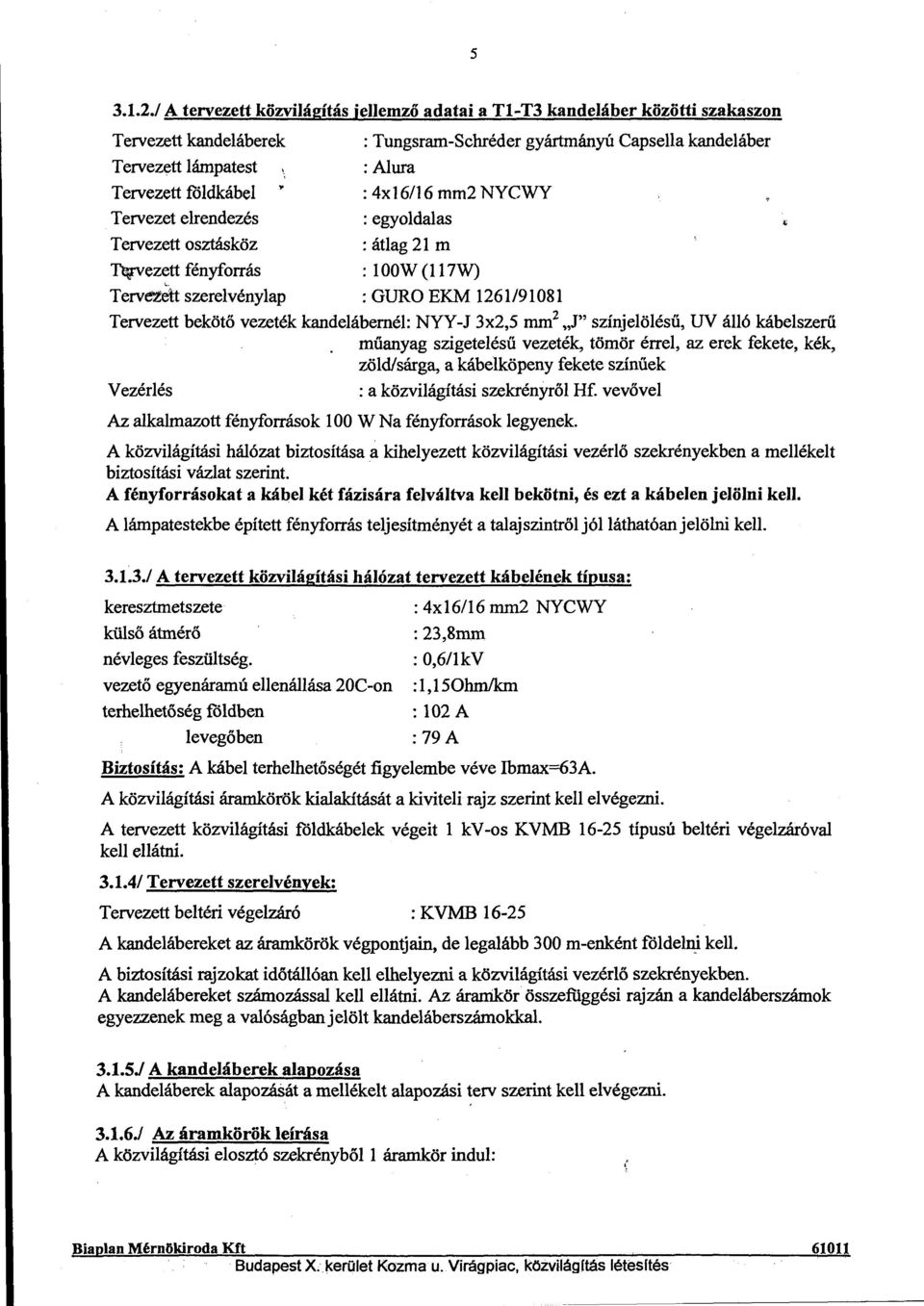

5 / A tervezett közvilágítás jellemző adatai a T1-T3 kandeláber közötti szakaszon Tervezett kandeláberek Tervezett lámpatest Tervezett földkábel Tervezet elrendezés Tervezett osztásköz 1\fvezett fényforrás : Tungsram-Schréder gyártmányú Capsella kandeláber : Alura : 4x16/16 mm2 NYCWY :egyoldalas :átlag 21m : l OOW (117W) Tervélett szerelvénylap : GURO EKM Tervezett bekötő vezeték kandelábemél: NYY-J 3x2,5 mm 2 "J" színjelölésű, UV álló kábelszerű műanyag szigetelésű vezeték, tömör érrel, az erek fekete, kék, zöld/sárga, a kábelköpeny fekete színűek Vezérlés : a közvilágítási szekrényről Hf. vevővel Az alkalmazott fényforrások l 00 W Na fényforrások legyenek. A közvilágítási hálózat biztosítása a kihelyezett közvilágítási vezérlő szekrényekben a mellékelt biztosítási vázlat szerint. A fényforrásokat a kábel két fázisára felváltva kell bekötni, és ezt a kábelen jelölni kell. A lámpatestekbe épített fényforrás teljesítményét a talajszintről jólláthatóanjelölni kell / A tervezett közvilágítási hálózat tervezett kábelének típusa: keresztmetszete külső átmérő névleges feszültség. vezető egyenáramú ellenállása 20C-on terhelhetőség toldben levegőben : 4x16/16 mm2 NYCWY : 23,8mm : 0,6/lkV :1,150hm/km : 102A : 79 A Biztosítás: A kábel terhelhetőségét figyelembe véve Ibmax=63A. A közvilágítási áramkörök kialakítását a kiviteli rajz szerint kell elvégezni. A tervezett közvilágítási földkábelek végeit l kv-os KVMB típusú beltéri végelzáróval kell ellátni / Tervezett szerelvények: Tervezett beltéri végelzáró : KVMB A kandelábereket az áramkörök végpontj ain, de legalább 300 m-enként földeln_i kell. A biztosítási rajzokat időtállóan kell elhelyezni a közvilágítási vezérlő szekrényekben. A kandelábereket számozással kell ellátni. Az áramkör összefüggési rajzán a kandeláberszámok egyezzenek meg a valóságbanjelölt kandeláberszámokkal / A kandeláberek alapozása A kandeláberek alapozását a mellékelt alapozási terv szerint kell elvégezni / Az áramkörökleírása A közvilágítási elosztó szekrényből l áramkör indul: Biaplan Mérnökiroda Kft Budapest X. kerület Kozma u. Virág piac, közvilágftás létesftés

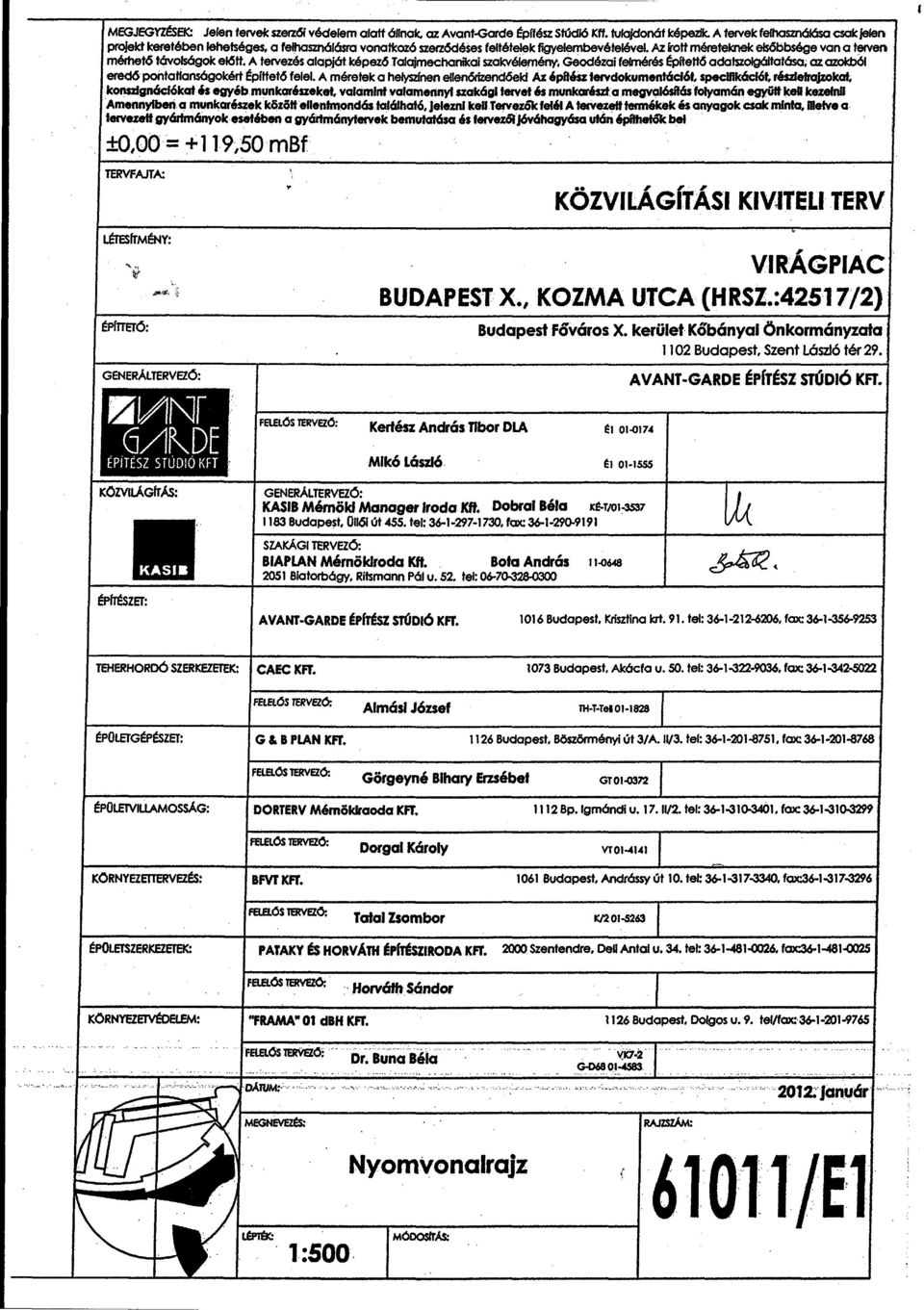

6 MEGJEGVZésEK: Jelen tervek szerz61 védelem alatt óllnak. az Avant-Garde Épitész Stúdló Kft. tulajdonélt leépezllc. A tervele felhasznólósa csalejelen projelet leerelében lehetséges, a felhasznólósra vonatlcozó szerz6déses feltételele figyelembevételével. Az frott méretelcnelc els6bbsége van a terven mérhetó tóvolsógolc el6tt. A tervezés alapjót lcépezó.talajmechanikai szalcvélemény. Geodézai felmérés Épitettő adatszolgóltatósa; az azokból ereelő pohtarians6goleért Építtetó felel. A méretek a helyszfnen ellenőrizendőelei Az épftéu tervdokument6cf6t, specfflk6cl6t, részfefrajzokat, konszlgn6cf6kat és egyéb munkaréueket, valamint valamennyi uak6gl tervet és munkarészt a megval6sít6s folyam6n együtt kel kezelnil Amennyiben. a munkaréuek k&zatt ellentmond6s. tal61hat6, jelezni keu.tervezők felél A tervezett tennékek és anyagok csak rnlnta, IUetve a tervezett gyártm6nyok esetében a gyártm6nytervek bemutat6sa és tervezölj6v6hagy6sa utár1 épfthetők bel ±0,00 = + 119,50 mbf TERVFAJ.TA: KÖZVILÁGÍTÁSI KIVJTELI TERV LÉTESITMÉNY: ÉPITl'ETÓ: GENERÁLTERVEZÓ: DVlNf G/l~DE ÉPITÉSZ STÚDIÓ KFT FELELŐS TERVEZŐ;,.. VIRAGPfAC BUDAPEST X., KOZMA UTCA (HRSZ.:42517/2) Kertész András nbor OLA Budapest Főváros X. kerület Kőbányai Önkormányzata ll 02 Budapest. Szent László tér 29. él Ol.Ql74 Mlk6Lászl6 él AVANT-GARDE épftész STÚDIÓ KFT. KÖZVILÁGh'ÁS: ÉPITÉSZ ET: GENERÁLTERVEZÓ: KASIB Mémökl Manager Iroda Kft. Dobral Béla K~T/01: Budapest, út 455. tel: , fax: SZAKÁGI.TERVEZŐ: BIAPLAN Mérnöklroda Kft. Bofa András ll.q Biatorbágy, Ritsmann Pál u. 52. tel: AVANT-GARDE épfrész srodió KFT Budapest, Krisztlna fert. 91. tel: , fax: TEHERHORDÓ SZERKEZETEK: CAEC KFT Budapest, Akóefa u. 50. tel: fax: Almási J6zsef TH T Tel ÉPÜLET GÉPÉSZET: G & B PLAN KFT Budapest. Böszörményi út 3/A.II/3. tel: , fax: Görgeyné Blhary Erzsébet GT01.()372 ÉPOLETVILLAMOSSÁG: DORTERV Mémöklraoda KFT Bp.lgmóndi u /2. tel: , fax: Dorgal Károly VTOl-4141 KÖRNYEZETTERVEZÉS: BM KFT Budapest, Andróssyút 10. tel: , fax: Tatai Zsombor K/ époletszerkezejek: PATAKY és HORVÁTH épfrésziroda KFT Szentendre, DeU Antal u. 34. tel: ()026, fax: oo25 Horv6fb $6ndor KÖRNYEZETVÉDELEM: "FIAMA" 01 dbh KFT Budapest, Dolgos u. 9. tel/fax: Nyomvonalrajz 1:500-

7 l

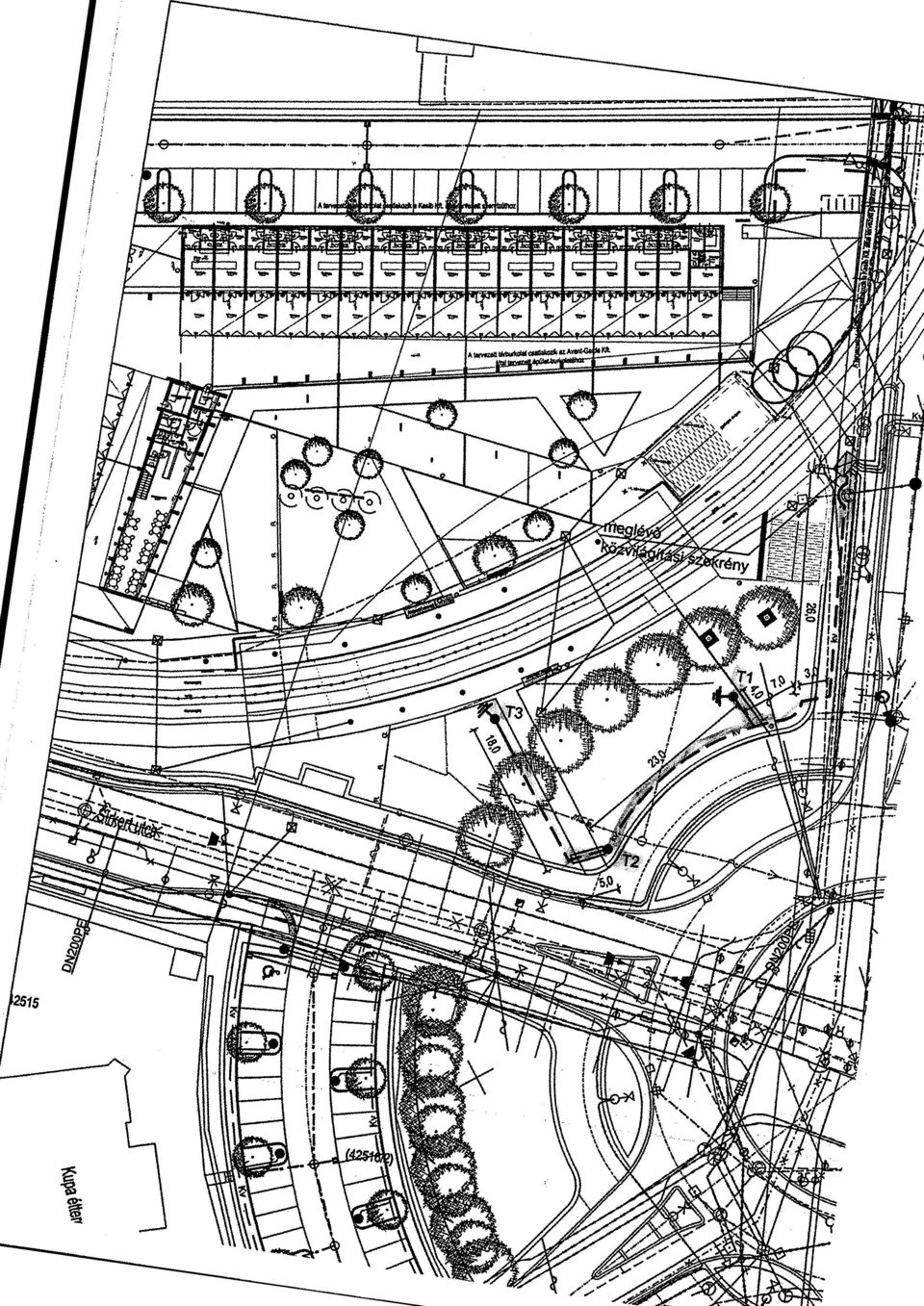

8 !l o meglévő K61 t- Biztosítási vázlat 42 T1 JELMAGYARAzA T: - kv Tervezett közvilágítási földkábel NYCWY 4x16/10mm 2 Tervezett kandeléber 18) Meglévő közvilágítási szekrény -1~ Tervezett földelés Tervezett védöcsls Érintésvédelem: 0,4kV-on TN (nullázás)
