1 Felhasználói kézikönyv i-tec Display over Ethernet Adapter (DoIP) LAN2DVI

2 Bevezetés: Egy Ethernet adapterről van szó, áttétel DVI grafikus kimenetre, egyszerű design, a képernyő vagy a kivetítő projektor csatlakoztatására. Működési szempontból ez egy teljesen új terméktípus, mely az Ethernet porthoz használható. A software installálása után egy grafikus kártyát ad hozzá a PC-hez/NB-hoz a LAN hálózaton. Többféle használati lehetőséget kínál irodákban (grafikusok, pénzügyi szektor használja.), továbbá prezentációk során, vásárokon és otthon is, szórakozás közben. A PC-től/NB-től akár 100 m-re is használható. A csomag tartalma 1) Ethernet to Display Adapter 2) Töltő adapter 3) Ethernet kábel RJ-45 végekkel, 1,5 m az adapter PC-hez/NB-hoz illetve router-ba/hub-ba történő csatlakoztatására 4) CD szabályzókkal 5) Manuál Specifikálás Tétel Konnektorok LAN bemenet:rj-45 Leírás Videó kimenet:dvi-i 24pin + 5pin Female konnektor OS támogatás Töltő adapter Támogatott üzemmódok Felbontás Támogatott színek LED Windows XP 32-bit és Vista 32-/ 64-bit AC bemenet:~ V _ 50Hz~60Hz DC kimenet : =5V / 2.5A Kibővített asztal (Alapbeállítás) Kibővített asztal (baloldalon / jobboldalon / fenn / lenn Mirrored Desktop 640x480, 720x480, 768x576, 800x600, 1024x768, 1280x720, 1280x1024, 1366x768, 1368x768, 1440x Bit és 32 Bit Piros LED a töltés kijelzésére 2

3 Zöld LED a LAN aktivitásra Munkakörnyezet Méretek &Tömeg Üzemhőmérséklet: 10-40ºC Tárolási hőmérséklet: ºC 69.8(szélesség) x 97(hossz) x 20.8(magasság) mm ; 83g A borítója berendezés Műanyag Certifikátok CE, FCC Az adapter csatlakoztatásának vázlata, LAN-ba vagy PC-hez/NB-hoz Hardware követelmények Windows XP 32-bit és Vista 32-/64-bit DVI Monitor Hálózati kártya / helyi hálózatra csatlakoztatható LED állapotok LED Szín Leírás Power Piros Világít elektromos hálózatra kötve Nem világít nincs el. hálózatra kötve 3

4 Link Zöld Villog - LAN aktív, adatáramlás az adapter és a LAN hálózat között Installálás Az adapter leírása A hálózati adapter konnektorának bemenete Ethernet bemenet, RJ45 kábel segítségével LINK (LAN Connection) LED Power LED Reset DVI képernyőbe / kivetítő projektorba csatlakoztatás A szabályzók installálása Megjegyzés: Ne csatlakoztassa az Ethernet adaptert a PC-hez/NB-hoz a CD-ről történő software installálása előtt 1. Helyezze be a CD-t a CD/DVD meghajtóba; keresse ki a Driver címjegyzéket és indítsa el a Cat.5ShareStation_XP-VISTA_Setup_08_0811_2064_WHQL.exe fájlt. 4

5 2. Az installálás során néha megvillan a képernyő, ez normális jelenség. Az installálás befejezését követően megújul a képernyőn az eredeti asztal, a befejezéshez kattintson a Finish-re. 3. Ezt követően a DisplayLink Software installálása során erősítse meg a licensz szerződést. 5

6 4. Kérem, csatlakoztassa az adapter Ethernet port-ját az Ön hálózatára a router/hub-on keresztül, vagy közvetlenül a PC-hez/NB-hoz. 5. Új hardware kalauz jelenik meg, válassza az Automatikus software installálás-t (Ajánlott) és kattintson a Tovább-ra - Next. Vista OS-hez: 6

7 6. Befejezéshez kattintson a Befejez-re - Finish. Indítsa újra a PC-t/NB-ot. 7. Kattintson kétszer a Launch Cat5ShareStation.exe ikonra, a PC/NB asztalán. 8. Válassza a Generic DoIP-ot és kattintson kétszer a Connect gombra, ezután a Generic DoIP ikon színe narancssárgára változik. 9. Ezt követően befejeződik a DVI over Ethernet irányító installálása és az installálás ezen részének befejezése után megjelenik a pop-up ikon (a Windows Start lécén, az óra mellett), az installálás komplettálásáról. 7

8 10. Amennyiben még ezidáig nem csatlakoztatta képernyőjét az adapterhez, akkor most csatlakoztassa a DVI port-ra (a VGA hoz használjon DVI-VGA adaptert) és az elektromos hálózatra. 11. Csatlakoztatás után a képernyő nemsokára az Ön PC-je/NB-ja asztalának tükörképét jeleníti meg. A Display adapter beállítása a CAT.5 Share Station utility segítségével A) A Cat.5 Share Station indításakor kattintson a DoIP-xxxxxx (IP) : a) ezt követően válassza a Config Az internetes böngészőben megjelennek az Ethernet adapter beállítására vonatkozó választási lehetőségek. Megjegyzés: Az esetben, ha PC/NB és az adapteren azonos IP van, akkor azt állítsa be a PC-n/NB-n és ezután folytassa. 8

9 Ezek Device status választások (adapter beállítási állapot), Network (az adapter hálózati beállításának beállítása), Firmware Update (a firmware újítása), Reset device (elvégzi az adapter újraindítását), Factory Default (visszaállítja a gyári beállítást), Password Change (jelszómódosítás) 9

10 Hasonló beállítást választ, ha jobb egérgombbal rákattint a DoIP xxxxxxx -ra. (IP) b) kattintson a File-Setting-Polling interval (az Ethernet adapter csatlakozási állapotának intervallumához) vagy Languages (nyelv kiválasztás az utility szabályozásához) 10

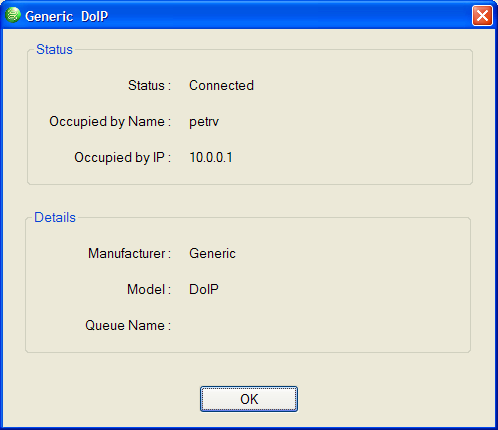

11 Hagyja jóvá a Submit-et a beállításhoz. B) A Cat.5 Share Station utility indításakor kattintson a Generic DoIP-Connect, majd az egér jobboldali nyomógombjával a Generic DoIP-ra Details (az adapter állapotát írja le) 11

12 Megjegyzés: Ikonok színe a Generic DoIP-hoz: Kék - DoIP az Ethernet hálózatra van kötve, de nem egyezik az IP a PC/NB és az adapter között Zöld - DoIP az Ethernet hálózatra van kötve és egyezik az IP a PC/NB és az adapter között Narancssárga - a PC/NB az adapterhez van csatlakoztatva Piros valaki más a LAN hálózatról használja az adaptert (az egér jobboldali gombjával kattintson a Generic DoIP Request to connect, kérje, hogy a jelenlegi felhasználó tegye szabaddá az adaptert és engedje a használatot a LAN hálózat más felhasználóinak) 12

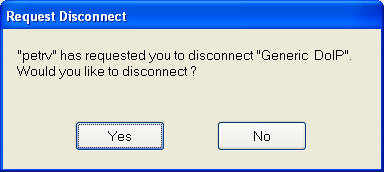

13 A jelenlegi DoIP felhasználónál megjelenik a felhívás, a szabaddá tételre vonatkozó kérelemmel: A Yes kiválasztásakor a DoIP felszabadul és annál a PC-nél/NB-nál, ahonnan a kérelem érkezett, megjelenik a szabaddá tételről szóló jelentés: Most használatba vehető a DoIP a Connect segítségével. 13

14 A No kiválasztása esetén, a DoIP nem szabadul fel és annál a PC-nél/NB-nál, ahonnan a kérelem érkezett, megjelenik a szabaddá tétel sikertelenségéről szóló jelentés. A szabaddá tétel 3 perc múlva újra kérhető. Display üzemmód A Start lécen, az időjelző mellett, kattintson az egér jobboldali nyomógombjával a hálózati csatlakozás ikonjára Windows XP Windows Vista 14

15 Itt kiválasztható az Update konfiguráció és az Update letöltés; továbbá a képernyő felbontása (Screen Resolution), színminőség (Color Quality) - Medium (16bit) vagy High (32bit), képernyő elfogatás (Screen Rotation). Fontos beállítás következik: - választhatja az Extendet vagy a Mirrort a további képernyőbeállítási módhoz. Az Extend kiválasztásával a jelenlegi képernyője kibővül az éppen installálttal és az Extend To segítségével kiválaszthatja elhelyezését, vagy a Mirror kiválasztása az Ön számára egy tükör lehetőségét kínálja a további képernyőn. Az Off kikapcsolja a Display adaptert. Bővített beállítások (Advanced) az Advanced-re történő kattintás után megkezdődik a rendszer általi Ábrázolás beállítása (a rendszerből közvetlenül kiválasztható): 2. Most hasonló beállítások végezhetőek, mint az 1 pont segítségével - Extend és Mirror a) Mirror : az Ábrázolás beállítás listáján válassza az adaptert DVI over Ethernet (USB..) és hagyja üresen az Asztal kibővítése erre a képernyőre is polcot b) Extend : az Ábrázolás beállítás listáján válassza az adaptert DVI over Ethernet (USB..) és jelölje be az Asztal kibővítése erre a képernyőre is polcot. Megjegyzés: az E berendezést primér képernyőként használni polc bejelölésével, ez lesz az elsődleges Az említett képernyőre történő kattintás után (itt 2 képernyő) és annak elhúzásával azt tetszés szerint elhelyezheti. Erősítse meg az ábrázolás beállítás módosítására vonatkozó figyelmeztetést. Most az egér kurzorával mindkét képernyőn dolgozhat, és a megnyitott applikációkat tetszés szerint elhelyezheti. További lehetőségek a primér képernyő választásban (a PC/NB asztalának bővítése nélkül): 15

16 Az egér jobboldali gombjával válassza ki a kívánt képernyőn: Primér Majd kattintson az eredeti képernyőre és törölje a Asztal kibővítése erre a képernyőre is polcot és ezt erősítse meg - OK. Az eredeti képernyő kialszik és átviszi az asztalt az új DoIP-ra. Ugyanezen a módon állíthatja vissza ismét az asztalt az eredeti képernyőn (vagy be lehet fejezni a CAT.5 Share Station applikációt). Biztonsági utasítások a Display adapter használatához - ne tegye ki extrém hőmérsékletnek és páratartalomnak - a berendezést egyenes alapfelületeken használja így elkerülhető a lecsúszás és a földre esés - őrizze meg a manuált és a szabályozókat esetleges későbbi használatra A szervizzel együttműködve: - ellenőrizze a működőképességet vízbe esést vagy földre esést követően - ellenőrizze a működőképességet a borító megrepedése esetén - a működésképtelen berendezést reklamálja, amennyiben az nem működik a manuál szerint 16
