Multimédia Projektor. Használati utasítás TÍPUS: PLC-WXU700

Átírás

1 Multimédia Projektor TÍPUS: PLC-WXU700 Hálózatban használható Vezeték nélküli LAN (WLAN) IEEE802.11b/g Vezetékes LAN 100-Base-TX/10-Base-T Memória-behívó USB Memória-behívó (opcionális) Illesztett USB memóriával kompatibilis A hálózat és memória-behívó funkció részletes leírását megtalálja az alábbi használati utasításokban: Hálózat-telepítés és -működtetés Használati utasítás - USB Memória A külön rendelhető USB memóriához tartozik. Használati utasítás

2 Funkciók és forma Ez a Multimédia Projektor a legmodernebb technológiával lett tervezve a szállíthatóság, tartósság és egyszerű kezelhetőség érdekében. Ez a projektor beépített multimédiás funkciókat, 16,77 millió színből álló színskálát és mátrix folyadékkristályos kijelző (LCD) technológiát használ. Kompakt kivitel Ez a projektor méretében és súlyában kompakt kivitelű. Könnyű szállítani és telepíteni bárhol kívánja használni. 360-fokos kivetítésre alkalmas Ez a projektor 360-fokos kivetítésre képes. *Bizonyos korlátozásokkal, lásd 8. oldal Lopás elleni riasztás funkció Ez a projektor lopás elleni riasztás funkcióval rendelkezik, amely hangjelzést ad, ha rázkódást érzékel. ( o.) Egy beépített újratölthető elemet használ a riasztáshoz. Egyszerű számítógépes rendszer beállítás A projektor Multi-scan rendszerével gyorsan ráhangolódik szinte bármelyik számítógépes kimeneti jelre. (32. o.) Akár UXGA felbontás is fogadható. Hasznos prezentációs funkciók - A Digitális zoom funkcióval Ön a prezentáció közben a lényeges információra tud koncentrálni. (39. o.) - Az iskolai falitábla* kivetítési felületként használható. * A tábla színe kizárólag zöld lehet. (36., 43. o.) Energiatakarékosság Az Energiatakarékos funkció csökkenti az energiafogyasztást, és meghosszabbítja az izzó élettartamát. (52. o.) Logo funkció A Logo funkció lehetővé teszi, hogy a kivetített képernyő logoját testreszabja. ( o.) Rögzíthet egy pillanatképet képernyő logonak, és használhatja kezdő képernyőként vagy a prezentációk között. Többnyelvű menü kijelzés A vezérlő menü 16 nyelven olvasható: angol, német, francia, olasz, spanyol, portugál, holland, svéd, finn, lengyel, magyar, román, orosz, kínai, koreai és japán. (47. o.) Biztonsági funkció A Biztonsági funkció segít megőrizni a projektor biztonságát. A Billentyűzár funkcióval zárolhatja a projektor és a távirányító kezelését. (54. o.) A PIN kód funkcióval megelőzhető a projektor illetéktelen használata. (22., o.) Hasznos karbantartási funkciók A lámpa- és szűrő-karbantartási funkciók biztosítják a projektor megfelelő működését. LAN hálózat funkció Ez a projektor rendelkezik vezetékes és vezeték nélküli LAN hálózat funkcióval. Kivetíthet egy számítógépes képet, vagy működtetheti és kezelheti a projektort hálózaton keresztül is. Részletes leírást a Hálózattelepítés és -működtetés című használati utasításban találhat. Lámpaszabályozás Kiválasztható a kivetítő lámpa fényereje. (28., 53. o.) Memória-behívó funkció (Opcionális funkció) Tegye be az illesztett USB memóriát (külön rendelhető: POA-USB02) a projektorba a rajta tárolt képek vagy prezentációs adatok kivetítéséhez. Nem szükséges számítógépet vagy más berendezést hordania a prezentációhoz *Részletes információkat a külön rendelhető USB memória használati utasításában találhat. Megjegyzések: A használati utasítás Kivetített képernyő menüje és adatai némileg eltérhetnek a terméktől. A használati utasítás tartalma előzetes bejelentés nélkül változtatható. 2

3 Részegységek neve és funkciók Elöl 1 Zoom gyűrű 2 Infravörös távérzékelő 3 Fókuszgyűrű 4 Kivetítőlencse 5 Lencsevédő retesz 6 Gombok és kijelzők a projektor tetején 7 Szellőzőnyílás Hátul VIGYÁZAT! A szellőzőnyílásból forró levegő távozik. Ne tegyen hőre érzékeny tárgyakat közel ehhez az oldalhoz. 8 Hangszóró 9 Légbeszívó nyílások 10 Bemenetek és csatlakozók 11 Tápkábel csatlakozó 12 USB bemenet 13 LAN csatlakozási bemenet 14 Lámpaborítás 15 Légszűrő 16 Állítható lábak 17 Elemfedél Kensington biztonsági nyílás Ez a nyílás a Kensington-zárhoz használható a projektor ellopása elleni védelem céljából. * A Kensington az ACCO Brands Corporation bejegyzett márkaneve Megjegyzés: A12 jelű USB bemenet és a 13 jelű LAN csatlakozási bemenet a hálózati Alul funkcióhoz tartozik. Olvassa el a Hálózat-telepítés és - működtetés, illetve a Memória-behívó (opcionális) használati utasítását

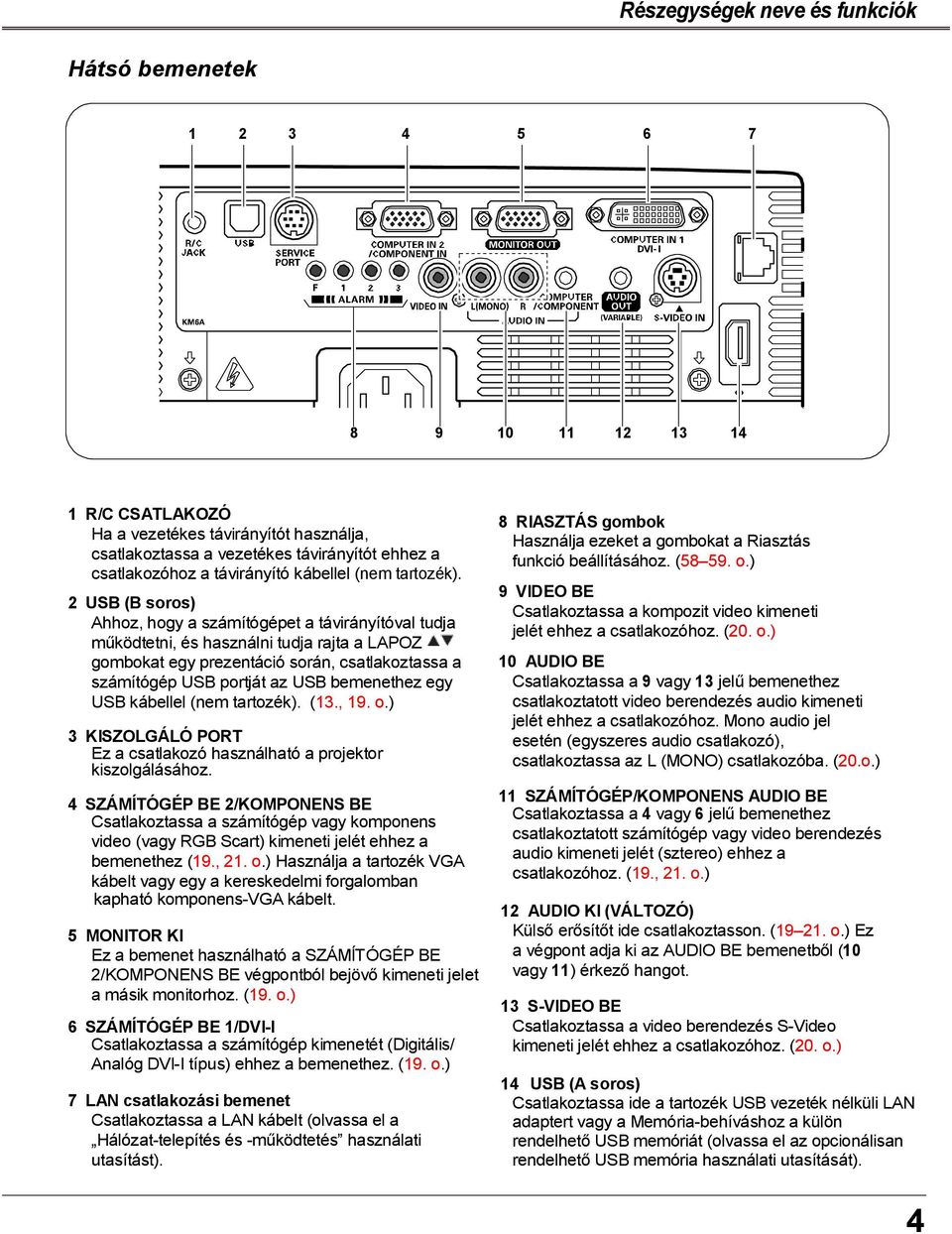

4 Részegységek neve és funkciók Hátsó bemenetek R/C CSATLAKOZÓ Ha a vezetékes távirányítót használja, csatlakoztassa a vezetékes távirányítót ehhez a csatlakozóhoz a távirányító kábellel (nem tartozék). 2 USB (B soros) Ahhoz, hogy a számítógépet a távirányítóval tudja működtetni, és használni tudja rajta a LAPOZ gombokat egy prezentáció során, csatlakoztassa a számítógép USB portját az USB bemenethez egy USB kábellel (nem tartozék). (13., 19. o.) 3 KISZOLGÁLÓ PORT Ez a csatlakozó használható a projektor kiszolgálásához. 4 SZÁMÍTÓGÉP BE 2/KOMPONENS BE Csatlakoztassa a számítógép vagy komponens video (vagy RGB Scart) kimeneti jelét ehhez a bemenethez (19., 21. o.) Használja a tartozék VGA kábelt vagy egy a kereskedelmi forgalomban kapható komponens-vga kábelt. 5 MONITOR KI Ez a bemenet használható a SZÁMÍTÓGÉP BE 2/KOMPONENS BE végpontból bejövő kimeneti jelet a másik monitorhoz. (19. o.) 6 SZÁMÍTÓGÉP BE 1/DVI-I Csatlakoztassa a számítógép kimenetét (Digitális/ Analóg DVI-I típus) ehhez a bemenethez. (19. o.) 7 LAN csatlakozási bemenet Csatlakoztassa a LAN kábelt (olvassa el a Hálózat-telepítés és -működtetés használati utasítást). 8 RIASZTÁS gombok Használja ezeket a gombokat a Riasztás funkció beállításához. ( o.) 9 VIDEO BE Csatlakoztassa a kompozit video kimeneti jelét ehhez a csatlakozóhoz. (20. o.) 10 AUDIO BE Csatlakoztassa a 9 vagy 13 jelű bemenethez csatlakoztatott video berendezés audio kimeneti jelét ehhez a csatlakozóhoz. Mono audio jel esetén (egyszeres audio csatlakozó), csatlakoztassa az L (MONO) csatlakozóba. (20.o.) 11 SZÁMÍTÓGÉP/KOMPONENS AUDIO BE Csatlakoztassa a 4 vagy 6 jelű bemenethez csatlakoztatott számítógép vagy video berendezés audio kimeneti jelét ehhez a csatlakozóhoz. (19., 21. o.) 12 AUDIO KI (VÁLTOZÓ) Külső erősítőt ide csatlakoztasson. ( o.) Ez a végpont adja ki az AUDIO BE bemenetből (10 vagy 11) érkező hangot. 13 S-VIDEO BE Csatlakoztassa a video berendezés S-Video kimeneti jelét ehhez a csatlakozóhoz. (20. o.) 14 USB (A soros) Csatlakoztassa ide a tartozék USB vezeték nélküli LAN adaptert vagy a Memória-behíváshoz a külön rendelhető USB memóriát (olvassa el az opcionálisan rendelhető USB memória használati utasítását). 4

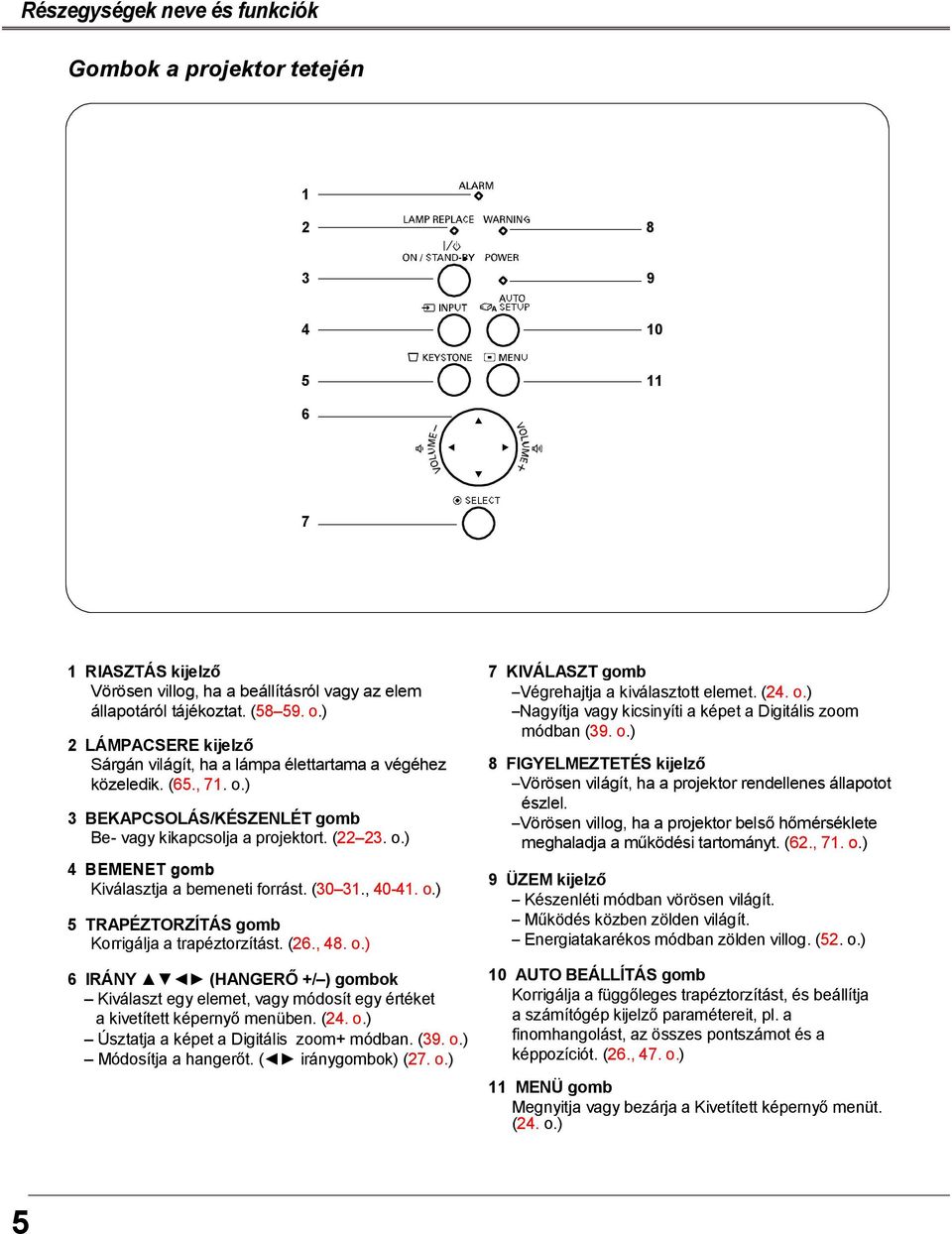

5 Részegységek neve és funkciók Gombok a projektor tetején RIASZTÁS kijelző Vörösen villog, ha a beállításról vagy az elem állapotáról tájékoztat. ( o.) 2 LÁMPACSERE kijelző Sárgán világít, ha a lámpa élettartama a végéhez közeledik. (65., 71. o.) 3 BEKAPCSOLÁS/KÉSZENLÉT gomb Be- vagy kikapcsolja a projektort. ( o.) 4 BEMENET gomb Kiválasztja a bemeneti forrást. (30 31., o.) 5 TRAPÉZTORZÍTÁS gomb Korrigálja a trapéztorzítást. (26., 48. o.) 6 IRÁNY (HANGERŐ +/ ) gombok Kiválaszt egy elemet, vagy módosít egy értéket a kivetített képernyő menüben. (24. o.) Úsztatja a képet a Digitális zoom+ módban. (39. o.) Módosítja a hangerőt. ( iránygombok) (27. o.) 7 KIVÁLASZT gomb Végrehajtja a kiválasztott elemet. (24. o.) Nagyítja vagy kicsinyíti a képet a Digitális zoom módban (39. o.) 8 FIGYELMEZTETÉS kijelző Vörösen világít, ha a projektor rendellenes állapotot észlel. Vörösen villog, ha a projektor belső hőmérséklete meghaladja a működési tartományt. (62., 71. o.) 9 ÜZEM kijelző Készenléti módban vörösen világít. Működés közben zölden világít. Energiatakarékos módban zölden villog. (52. o.) 10 AUTO BEÁLLÍTÁS gomb Korrigálja a függőleges trapéztorzítást, és beállítja a számítógép kijelző paramétereit, pl. a finomhangolást, az összes pontszámot és a képpozíciót. (26., 47. o.) 11 MENÜ gomb Megnyitja vagy bezárja a Kivetített képernyő menüt. (24. o.) 5

6 Részegységek neve és funkciók Távirányító 1 5 E A biztonságos működés érdekében olvassa el az alábbi figyelmeztetéseket: Ne hajlítgassa, ne ejtse el, illetve ne tegye ki nedvességnek vagy hőnek a távirányítót. Tisztításhoz használjon puha, száraz rongyot. Ne alkalmazzon benzint, oldószert, sprayt vagy egyéb vegyi anyagot. 1 BAL-KLIKK gomb A vezeték nélküli egér funkciónál bal-klikk gombként működik. (15. o.) 2 BEKAPCSOLÁS/KÉSZENLÉT gomb Be- vagy kikapcsolja a projektort. ( o.) 3 VEZETÉKES TÁVIRÁNYÍTÓ csatlakozó Csatlakoztassa a távirányító kábelt (nem tartozék) ehhez a csatlakozóhoz, ha vezetékes távirányítót használ. 4 JELADÁSI kijelző Vörösen világít, amíg lézersugarat bocsát ki a lézersugár ablak, vagy a távirányítóból jel továbbítódik a projektorhoz. 5 VIDEO gomb Kiválasztja a Video bemeneti forrást. (40. o.) 6 SZÁMÍTÓGÉP gomb Kiválasztja a Számítógép bemeneti forrást. (30 31., 41. o.) 7 AUTO PC gomb Automatikusan beállítja a számítógépes képet az optimális beállításra. (28., o.) 8 TRAPÉZTORZÍTÁS gomb Korrigálja a trapéztorzítást. (26., 48. o.) 9 IRÁNY (HANGERŐ +/ ) gombok Kiválaszt egy elemet, vagy módosít egy értéket a kivetített képernyő menüben. (24. o.) Úsztatja a képet a Digitális zoom+ módban. (39. o.) Módosítja a hangerőt. ( iránygombok) (27. o.) 10 MENÜ gomb Megnyitja vagy bezárja a Kivetített képernyő menüt. (24. o.) 11 KÉPMEREVÍTÉS gomb Kimerevíti a képet a kivetített képernyőn. (28. o.) 12 LÉZER gomb Működteti a Lézermutató funkciót. Lézersugarat bocsát ki, ha 1 percen belül nyomva tartja ezt a gombot. Ha a Lézermutatót több mint 1 percig használja, engedje fel a LÉZER gombot, majd nyomja meg újra. (14. o.) Megjeleníti a Mutatót a kivetített képernyőn. (14. o.) 13 LAPOZ gombok Vissza és előre lapoz a képernyőn a prezentáció közben. Ezen gombok használatához egy USB kábellel csatlakoztassa a projektort és a számítógépet. (11., 19. o.) 14 LÁMPASZABÁLYOZÁS gomb Kiválasztja a lámpaműködés módját. (28., 53. o.) 15 D.ZOOM gombok Ráközelít a képre, és eltávolodik. (28., 39. o.) 16 NULLÁZ/BE/MINDEN KI kapcsoló A távirányító használatakor állítsa BE (ON) állásba. Kapcsolja MINDEN KI (ALL OFF) állásba energiatakarékosság céljából, ha nem használja. Csúsztassa NULLÁZ (RESET) állásba, hogy törölje a távirányító kódot, ill. a Pontfény és mutatót visszaállítsa Lézermutató funkcióra. ( o.) 17 KÉP gomb Kiválaszt egy kép módot. (29., 36., 43. o.) 18 NÉMA gomb Lenémítja a hangot. (27. o.) 19 P-IDŐZÍTŐ gomb Működteti a P-időzítő funkciót. (29. o.) 20 NEM MUTAT gomb Átmenetileg kikapcsolja a képet a kivetített képernyőn. (29. o.) 21 JOBB-KLIKK gomb A vezeték nélküli egér funkciónál jobb-klikk gombként működik. (15. o.) 22 KIVÁLASZT gomb Végrehajtja a kiválasztott elemet. (24. o.) Nagyítja vagy kicsinyíti a képet a Digitális zoom módban. (39. o.) 23 PREZENTÁCIÓS MUTATÓ gomb Mozgatja a projektor mutatópálcáját vagy a vezet éknélküli egér mutatóját. ( o.) 24 AUTO BEÁLLÍTÁS gomb Korrigálja a függőleges trapéztorzítást, és beállítja a PC kijelző papamétereit. (26., 47. o.) 25 HÁLÓZAT gomb Kiválasztja a Hálózat bemenetet vagy a Memória-behívó bemenetet. Olvassa el a Hálózattelepítés és működtetés és a Memória-behívó (opcionális) használati utasítását. 6

7 Telepítés Csatlakoztatás számítógéphez Kábelek a csatlakoztatáshoz VGA kábel (Mini D-sub 15 tűs)* DVI-I/VGA kábel USB kábel Audio kábelek (*Egy kábel a projektor tartozéka, a többi kábel külön beszerzendő.) Audio kimenet USB port Monitor kimenet Monitor bemenet Monitor kimenet Külső audio berendezés Audio bemenet USB kábel VGA kábel VGA kábel DVI-I/VGA kábel Audio kábel USB SZÁMÍTÓGÉP BE 2/ KOMPONENS MONITOR KI SZÁMÍTÓGÉP BE 1 DVI-I Audio kábel SZÁMÍTÓGÉP/ KOMPONENS AUDIO BE AUDIO KI Megjegyzések: Ha bemenetként a SZÁMÍTÓGÉP BE 1/DVI-I és a SZÁMÍTÓGÉP BE 2/ KOMPONENS BE csatlakozást használja, a hangot a SZÁMÍTÓGÉP/KOMPONENS AUDIO BE bemenethez csatlakoztassa. Ha az AUDIO KI csatlakozót külső audio berendezéshez csatlakoztatja, a projektor beépített hangszórója kikapcsol. USB kábel csatlakozás szükséges, ha a számítógépet a távirányítóval működteti, vagy a távirányító LAPOZ gombjait használja A kábelek csatlakoztatásakor a projektor és a külső berendezések tápkábeleit ki kell húzni a hálózati aljzatból.

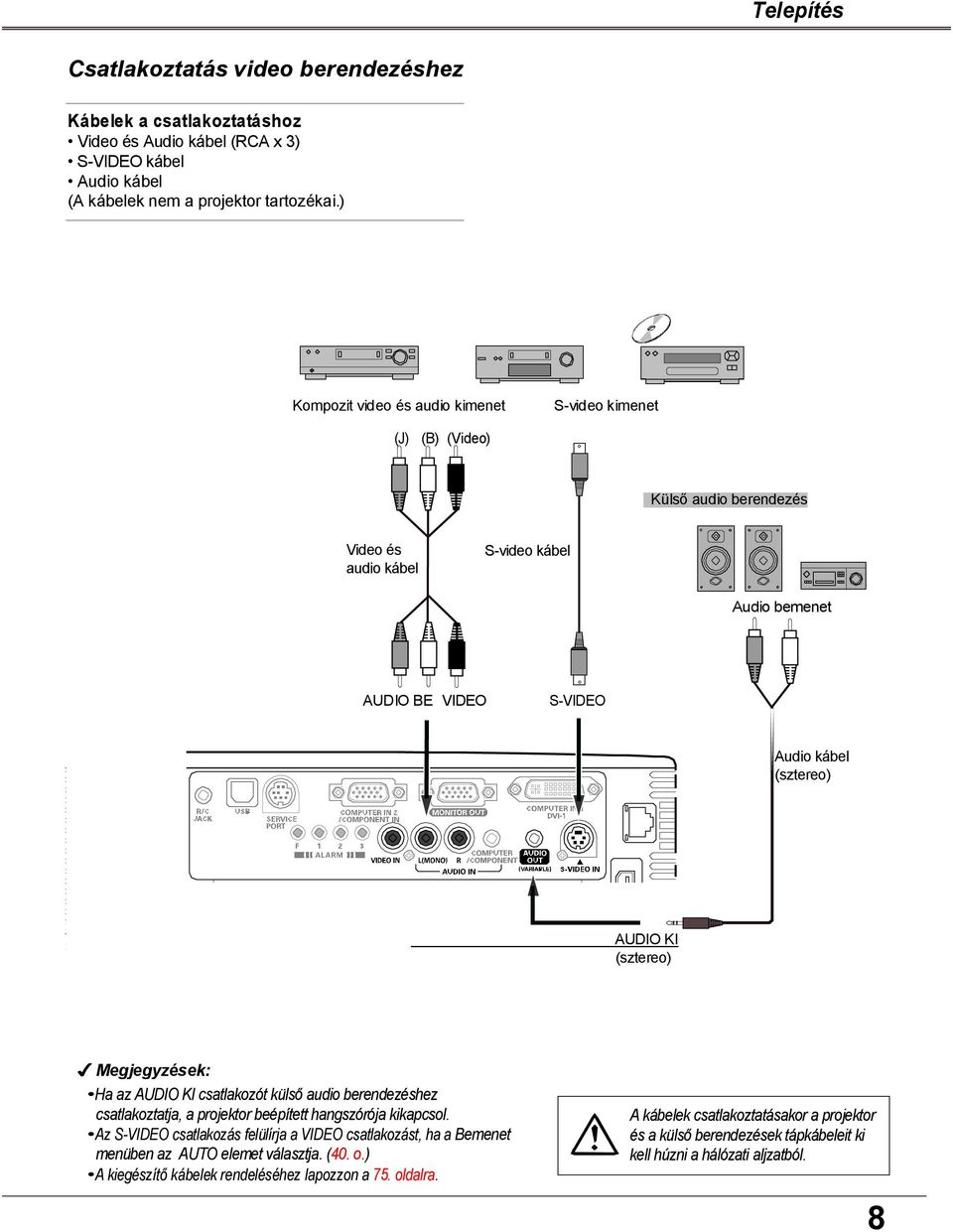

8 Telepítés Csatlakoztatás video berendezéshez Kábelek a csatlakoztatáshoz Video és Audio kábel (RCA x 3) S-VIDEO kábel Audio kábel (A kábelek nem a projektor tartozékai.) Kompozit video és audio kimenet S-video kimenet (J) (B) (Video) Külső audio berendezés Video és audio kábel S-video kábel Audio bemenet AUDIO BE VIDEO S-VIDEO Audio kábel AUDIO KI Megjegyzések: Ha az AUDIO KI csatlakozót külső audio berendezéshez csatlakoztatja, a projektor beépített hangszórója kikapcsol. Az S-VIDEO csatlakozás felülírja a VIDEO csatlakozást, ha a Bemenet menüben az AUTO elemet választja. (40. o.) A kiegészítő kábelek rendeléséhez lapozzon a 75. oldalra. A kábelek csatlakoztatásakor a projektor és a külső berendezések tápkábeleit ki kell húzni a hálózati aljzatból. 8

9 Telepítés Csatlakoztatás komponens video berendezéshez Kábelek a csatlakoztatáshoz Audio kábelek Scart-VGA kábel Komponens kábel Komponens-VGA kábel (A kábelek nem a projektor tartozékai.) RGB Scart 21-tűs kimenet Komponens video kimenet (Y, Pb/Cb, Pr/Cr) Audio kimenet Scart-VGA kábel Komponens kábel Komponens- VGA kábel Audio kábel Külső audio berendezés Audio bemenet SZÁMÍTÓGÉP BE 2/KOMPONENS BE SZÁMÍTÓGÉP/KOMPONENS AUDIO BE Audio kábel AUDIO KI Megjegyzések: Ha az AUDIO KI csatlakozót külső audio berendezéshez csatlakoztatja, a projektor beépített hangszórója kikapcsol. A kiegészítő kábelek rendeléséhez lapozzon a 75. oldalra. A kábelek csatlakoztatásakor a projektor és a külső berendezések tápkábeleit ki kell húzni a hálózati aljzatból. 9

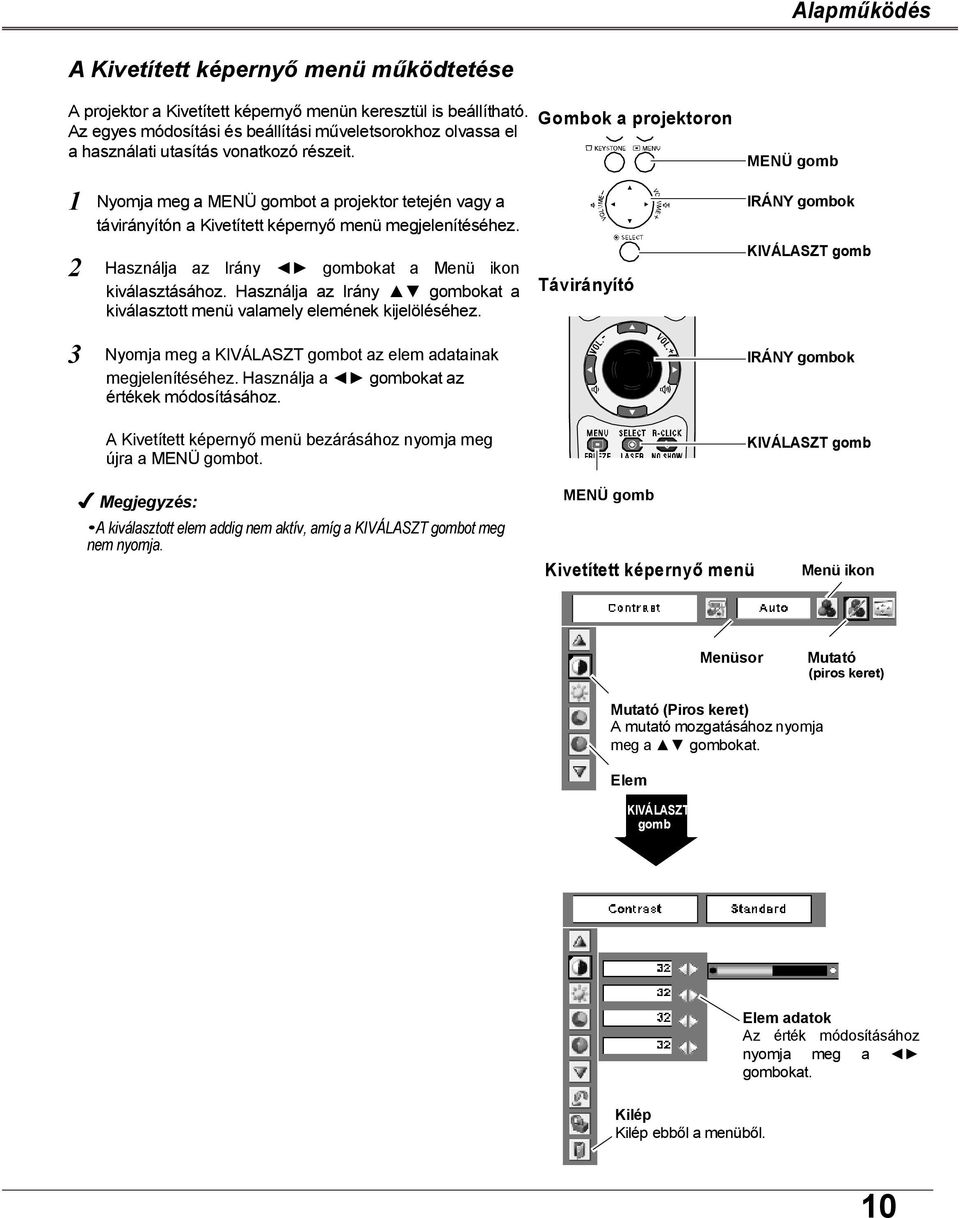

10 Alapműködés A Kivetített képernyő menü működtetése A projektor a Kivetített képernyő menün keresztül is beállítható. Az egyes módosítási és beállítási műveletsorokhoz olvassa el a használati utasítás vonatkozó részeit. 1 Nyomja meg a MENÜ gombot a projektor tetején vagy a távirányítón a Kivetített képernyő menü megjelenítéséhez. 2 Használja az Irány gombokat a Menü ikon kiválasztásához. Használja az Irány gombokat a kiválasztott menü valamely elemének kijelöléséhez. Gombok a projektoron Távirányító MENÜ gomb IRÁNY gombok KIVÁLASZT gomb 3 Nyomja meg a KIVÁLASZT gombot az elem adatainak megjelenítéséhez. Használja a gombokat az értékek módosításához. IRÁNY gombok A Kivetített képernyő menü bezárásához nyomja meg újra a MENÜ gombot. KIVÁLASZT gomb Megjegyzés: A kiválasztott elem addig nem aktív, amíg a KIVÁLASZT gombot meg nem nyomja. MENÜ gomb Kivetített képernyő menü Menü ikon Menüsor Mutató (piros keret) Mutató (Piros keret) A mutató mozgatásához nyomja meg a gombokat. Elem KIVÁLASZT gomb Elem adatok Az érték módosításához nyomja meg a gombokat. ebből a menüből. 10

11 Alapműködés Menüsor Az egyes menük részletes funkcióihoz lapozzon a Menürendszerhez a oldalra. Számítógép forrás esetén Információs ablak Mutatja a képernyő menü kiválasztott elemét PC rendszer menü Számítógépes rendszert választ (32.o.) Képválasztás menü Képmódot választ a Dinamikus, Standard, Valós, Tábla(Zöld) és Kép 1 4 közül (36.o.) Képernyő menü Módosítja a kép méretét [Normál/ Valós/Széles/Teljes képernyő/digitális zoom +/ ] (38 39.o.) Beállítás menü Beállítja a projektor működési konfigurációit (47-57.o.) Bemenet menü Kiválaszt egy bemeneti forrást: számítógép vagy video (30 31.o.) PC beáll. menü Módosítja a paramétereket a bemeneti jel formátumának megfelelően (33 35.o.) Képbeáll. menü Beállítja a számítógépes képet [Kontraszt/Fényerő/ Színhőfok/Fehér balansz (R/G/B)/Élesség/Gamma] (37 38.o.) Hang menü Beállítja a hangerőt vagy lenémítja a hangot (27.o.) Vezetékes menü Olvassa el a Hálózat-beállítás és -működtetés használati utasítást Video forrás esetén Bemenet menü Kiválaszt egy bemeneti forrást: video vagy számítógép (40., 41.o.) Képválasztás menü Választ egy képmódot a Dinamikus, Standard, Mozi, Tábla(Zöld) és Kép 1 4 közül (43.o.) Képernyő menü Beállítja a képet Normál vagy Széles méretre (46.o.) Ugyanaz a funkció, mint számítógép forrás menüjénél. AV rendszer menü Kiválasztja a rendszert a kiválasztott video forráshoz (42.o.) Képbeállítás menü Beállítja a kép minőségét [Kontraszt/Fényerő/Szín/Árnyalat/ Színhőfok/Fehér balansz (R/G/B)/Élesség/Gamma/Zajcsökkentés/Progresszív] (44 45.o.) Ugyanaz a funkció, mint a számítógép menünél. 11

12 Alapműködés Működtetés távirányítóval A távirányító használata ajánlott néhány gyakran használt művelethez. Egyetlen gombnyomás lehetővé teszi, hogy a kívánt műveletet gyorsan, a Kivetített képernyő menü behívása nélkül hajtsa végre. SZÁMÍTÓGÉP/VIDEO/HÁLÓZAT gomb A bemeneti forrás kiválasztásához nyomja meg a távirányítón a COMPUTER, VIDEO vagy NETWORK gombot. Részletes leírást a és oldalakon talál. A hálózati bemenetre vonatkozó információkhoz olvassa el a "Hálózat-beállítás és -működtetés" használati utasítását. Távirányító AUTO PC gomb SZÁMÍTÓGÉP/ VIDEO/ HÁLÓZAT gomb KÉPMEREVÍTÉS gomb A kép kimerevítéséhez a kivetített képernyőn nyomja meg a FREEZE gombot a távirányítón. A Képmerevítés funkció törléséhez nyomja meg újra a FREEZE gombot vagy nyomjon meg egy másik gombot. AUTO PC gomb Az Automatikus PC beállítás funkció működtetéséhez nyomja meg az AUTO PC gombot a távirányítón. A számítógépes képernyő beállítása egyszerűen elvégezhető ennek a gombnak a megnyomásával. Részletes információkat a 33. oldalon olvashat. D.ZOOM gombok LÁMPA SZAB. gomb IRÁNY gombok KÉPMEREVÍTÉS gomb D.ZOOM gombok Nyomja meg a D.ZOOM gombokat a távirányítón, hogy belépjen a Digitális zoom +/ módba. Részletes információkat a 39. oldalon olvashat. LÁMPASZABÁLYOZÁS gomb Megjegyzés: Lapozzon a következő oldalra a további gombok leírásaihoz. Nyomja meg a LAMP CONTROL gombot a távirányítón, hogy kiválassza a lámpamódot a kivetített képernyő fényerejének módosításához. Auto... A fényerő a bemeneti jelnek megfelelő (High (Magas) és Eco (Takarékos) mód között)) High... Fényesebb, mint a Normál mód Normal... Normál fényerő Eco... Az alacsonyabb fényerő csökkenti az igénybevételt, és meghosszabbítja a lámpa élettartamát. 12

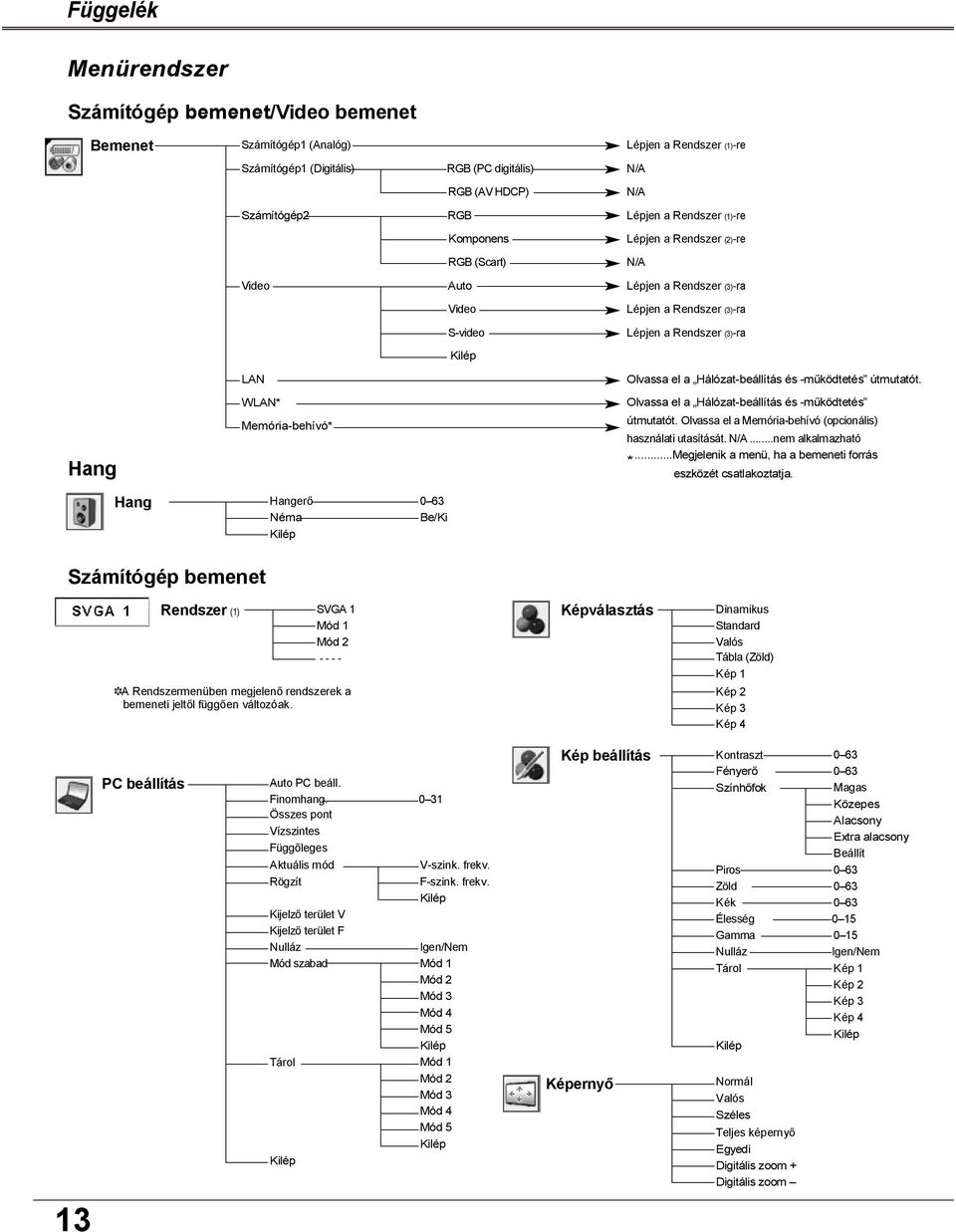

13 Függelék Menürendszer Számítógép bemenet/video bemenet Bemenet Számítógép1 (Analóg) Számítógép1 (Digitális) RGB (PC digitális) RGB (AV HDCP) Lépjen a Rendszer (1)-re N/A N/A Számítógép2 RGB Lépjen a Rendszer (1)-re Komponens RGB (Scart) Lépjen a Rendszer (2)-re N/A Video Auto Lépjen a Rendszer (3)-ra Video S-video Lépjen a Rendszer (3)-ra Lépjen a Rendszer (3)-ra Hang LAN WLAN* Memória-behívó* Olvassa el a Hálózat-beállítás és -működtetés útmutatót. Olvassa el a Hálózat-beállítás és -működtetés útmutatót. Olvassa el a Memória-behívó (opcionális) használati utasítását. N/A...nem alkalmazható *...Megjelenik a menü, ha a bemeneti forrás eszközét csatlakoztatja. Hang Számítógép bemenet Hangerő Néma Be/Ki Rendszer (1) SVGA 1 Mód 1 Mód A Rendszermenüben megjelenő rendszerek a bemeneti jeltől függően változóak. Képválasztás Dinamikus Standard Valós Tábla (Zöld) Kép 1 Kép 2 Kép 3 Kép 4 13 PC beállítás Auto PC beáll. Finomhang Összes pont Vízszintes Függőleges Aktuális mód Rögzít V-szink. frekv. F-szink. frekv. Kép beállítás Kontraszt Fényerő Színhőfok Piros Zöld Kék Magas Közepes Alacsony Extra alacsony Beállít Kijelző terület V Élesség 0 15 Kijelző terület F Gamma 0 15 Nulláz Igen/Nem Nulláz Igen/Nem Mód szabad Tárol Mód 1 Mód 2 Mód 3 Mód 4 Mód 5 Mód 1 Mód 2 Mód 3 Mód 4 Mód 5 Képernyő Tárol Normál Valós Széles Teljes képernyő Egyedi Digitális zoom + Digitális zoom Kép 1 Kép 2 Kép 3 Kép 4

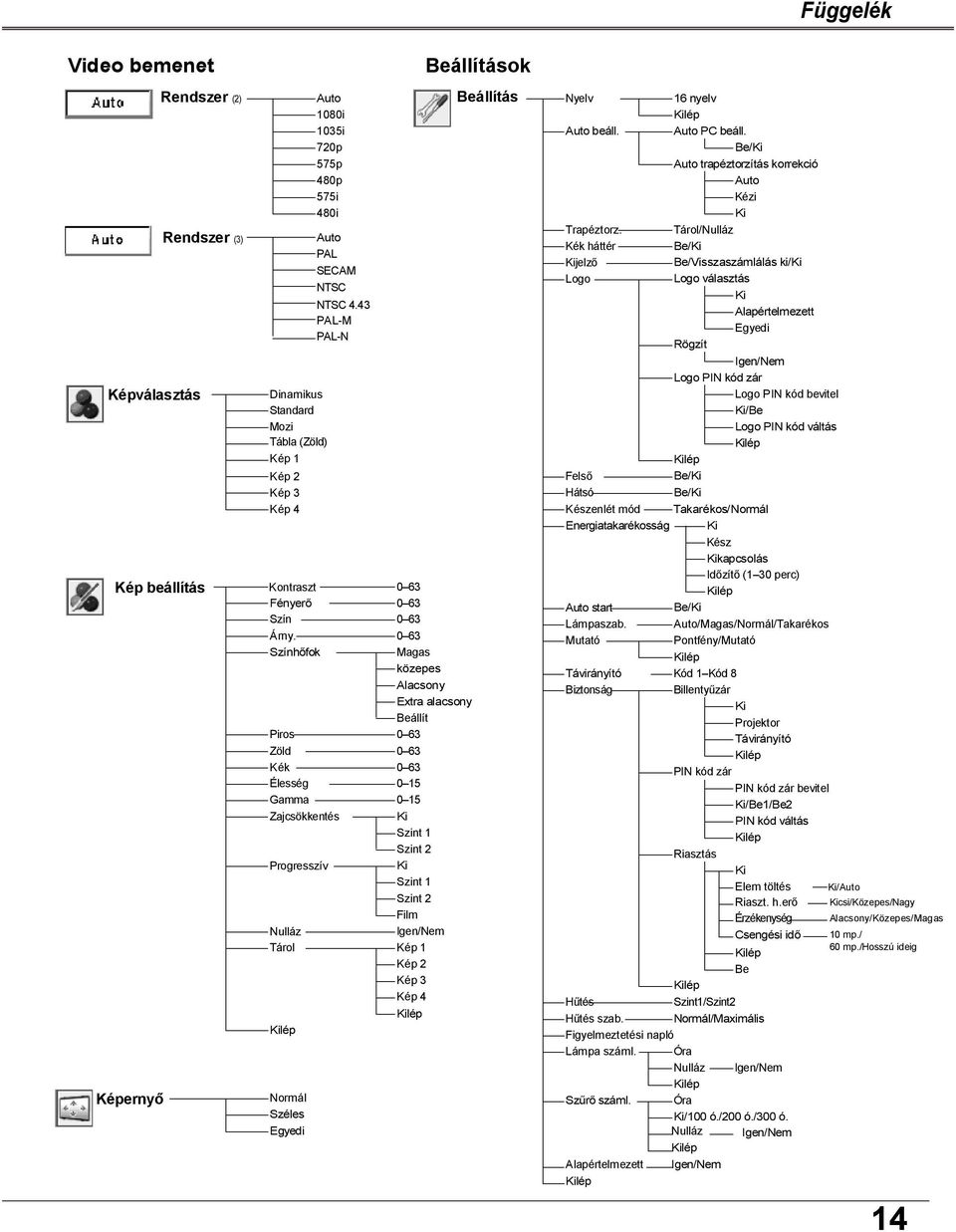

14 Video bemenet Képválasztás Rendszer (2) Rendszer (3) Kép beállítás Auto 1080i 1035i 720p 575p 480p 575i 480i Dinamikus Standard Mozi Tábla (Zöld) Kép 1 Kép 2 Kép 3 Auto PAL SECAM NTSC NTSC 4.43 PAL-M PAL-N Beállítások Beállítás Nyelv Auto beáll. Trapéztorz. Kék háttér Kijelző Logo Felső Hátsó 16 nyelv Auto PC beáll. Be/Ki Auto trapéztorzítás korrekció Auto Kézi Ki Tárol/Nulláz Be/Ki Be/Visszaszámlálás ki/ki Logo választás Ki Alapértelmezett Egyedi Rögzít Igen/Nem Logo PIN kód zár Logo PIN kód bevitel Ki/Be Logo PIN kód váltás Be/Ki Be/Ki Kép 4 Készenlét mód Takarékos/Normál Energiatakarékosság Kontraszt Fényerő Szín Árny. Színhőfok Piros Zöld Kék Élesség Gamma Zajcsökkentés Progresszív Nulláz Tárol Magas közepes Alacsony Extra alacsony Beállít Ki Szint 1 Szint 2 Ki Szint 1 Szint 2 Film Igen/Nem Kép 1 Kép 2 Kép 3 Kép 4 Auto start Lámpaszab. Mutató Távirányító Biztonság Képernyő Normál Szűrő száml. Ki Kész Kikapcsolás Időzítő (1 30 perc) Be/Ki Auto/Magas/Normál/Takarékos Pontfény/Mutató Függelék Kód 1 Kód 8 Billentyűzár Ki Projektor Távirányító PIN kód zár PIN kód zár bevitel Ki/Be1/Be2 PIN kód váltás Riasztás Ki Elem töltés Ki/Auto Riaszt. h.erő Érzékenység Csengési idő Be Hűtés Szint1/Szint2 Hűtés szab. Normál/Maximális Figyelmeztetési napló Lámpa száml. Óra Nulláz Igen/Nem Óra Széles Ki/100 ó./200 ó./300 ó. Egyedi Nulláz Igen/Nem Alapértelmezett Igen/Nem Kicsi/Közepes/Nagy Alacsony/Közepes/Magas 10 mp./ 60 mp./hosszú ideig 14
