Használattal kapcsolatos megjegyzés...2. Biztonsági előírások Bevezetés...5

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "Használattal kapcsolatos megjegyzés...2. Biztonsági előírások... 2. Bevezetés...5"

Átírás

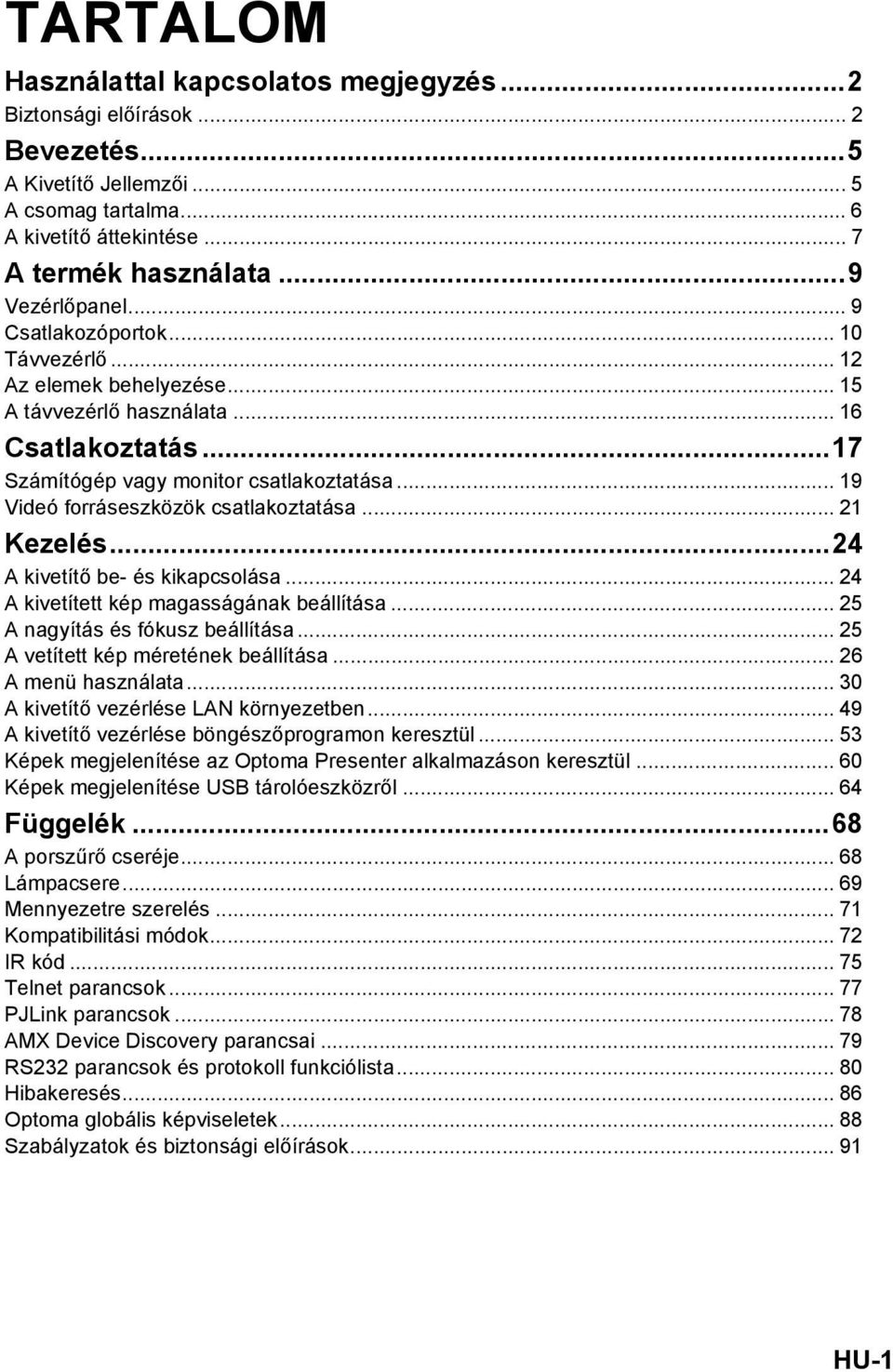

1 TARTALOM Használattal kapcsolatos megjegyzés...2 Biztonsági előírások... 2 Bevezetés...5 A Kivetítő Jellemzői... 5 A csomag tartalma... 6 A kivetítő áttekintése... 7 A termék használata...9 Vezérlőpanel...9 Csatlakozóportok Távvezérlő Az elemek behelyezése A távvezérlő használata Csatlakoztatás...17 Számítógép vagy monitor csatlakoztatása Videó forráseszközök csatlakoztatása Kezelés...24 A kivetítő be- és kikapcsolása A kivetített kép magasságának beállítása A nagyítás és fókusz beállítása A vetített kép méretének beállítása A menü használata...30 A kivetítő vezérlése LAN környezetben A kivetítő vezérlése böngészőprogramon keresztül Képek megjelenítése az Optoma Presenter alkalmazáson keresztül Képek megjelenítése USB tárolóeszközről Függelék...68 A porszűrő cseréje Lámpacsere Mennyezetre szerelés Kompatibilitási módok...72 IR kód Telnet parancsok PJLink parancsok AMX Device Discovery parancsai RS232 parancsok és protokoll funkciólista Hibakeresés Optoma globális képviseletek Szabályzatok és biztonsági előírások HU-1

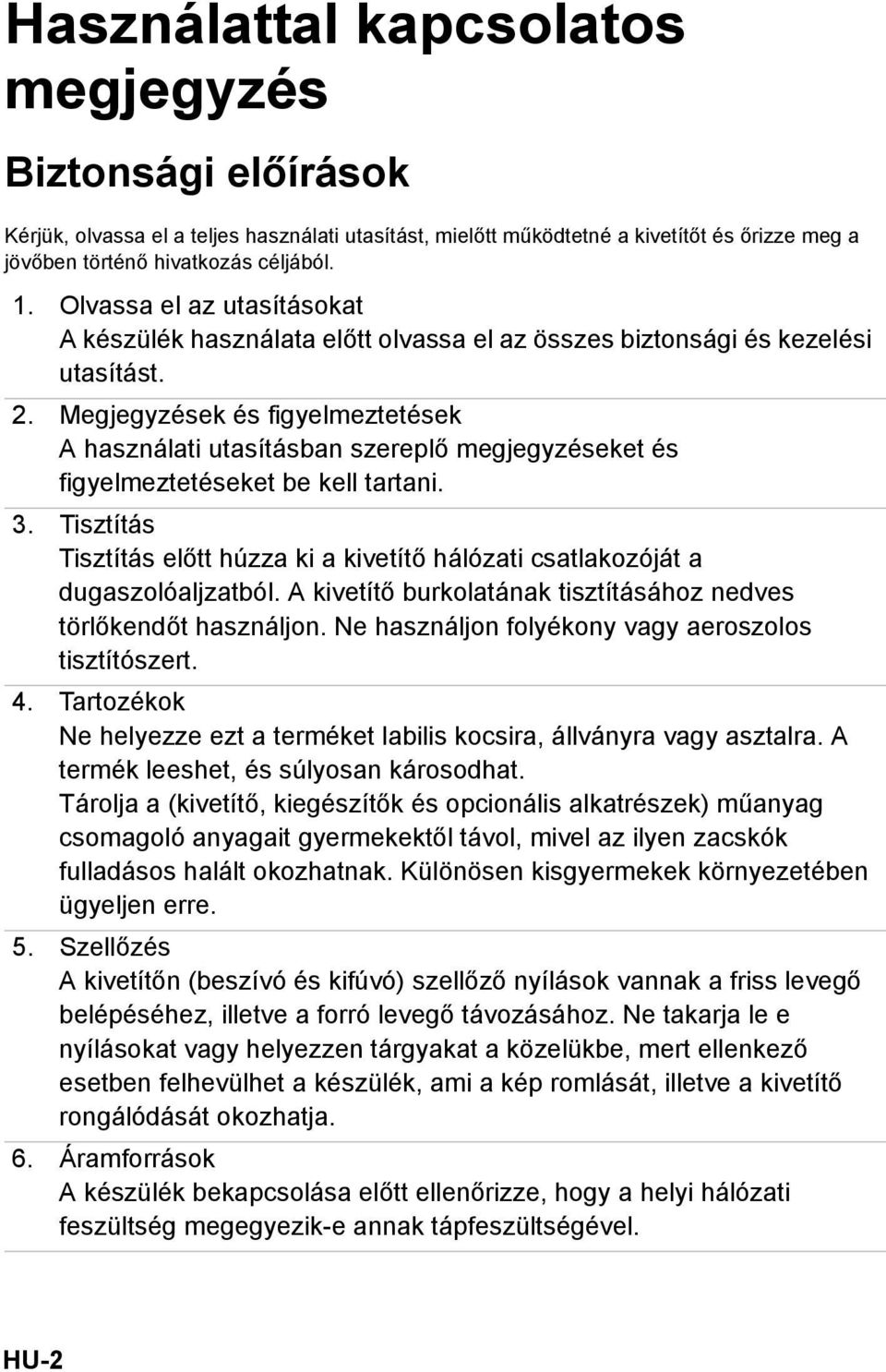

2 Használattal kapcsolatos megjegyzés Biztonsági előírások Kérjük, olvassa el a teljes használati utasítást, mielőtt működtetné a kivetítőt és őrizze meg a jövőben történő hivatkozás céljából. 1. Olvassa el az utasításokat A készülék használata előtt olvassa el az összes biztonsági és kezelési utasítást. 2. Megjegyzések és figyelmeztetések A használati utasításban szereplő megjegyzéseket és figyelmeztetéseket be kell tartani. 3. Tisztítás Tisztítás előtt húzza ki a kivetítő hálózati csatlakozóját a dugaszolóaljzatból. A kivetítő burkolatának tisztításához nedves törlőkendőt használjon. Ne használjon folyékony vagy aeroszolos tisztítószert. 4. Tartozékok Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet, és súlyosan károsodhat. Tárolja a (kivetítő, kiegészítők és opcionális alkatrészek) műanyag csomagoló anyagait gyermekektől távol, mivel az ilyen zacskók fulladásos halált okozhatnak. Különösen kisgyermekek környezetében ügyeljen erre. 5. Szellőzés A kivetítőn (beszívó és kifúvó) szellőző nyílások vannak a friss levegő belépéséhez, illetve a forró levegő távozásához. Ne takarja le e nyílásokat vagy helyezzen tárgyakat a közelükbe, mert ellenkező esetben felhevülhet a készülék, ami a kép romlását, illetve a kivetítő rongálódását okozhatja. 6. Áramforrások A készülék bekapcsolása előtt ellenőrizze, hogy a helyi hálózati feszültség megegyezik-e annak tápfeszültségével. HU-2

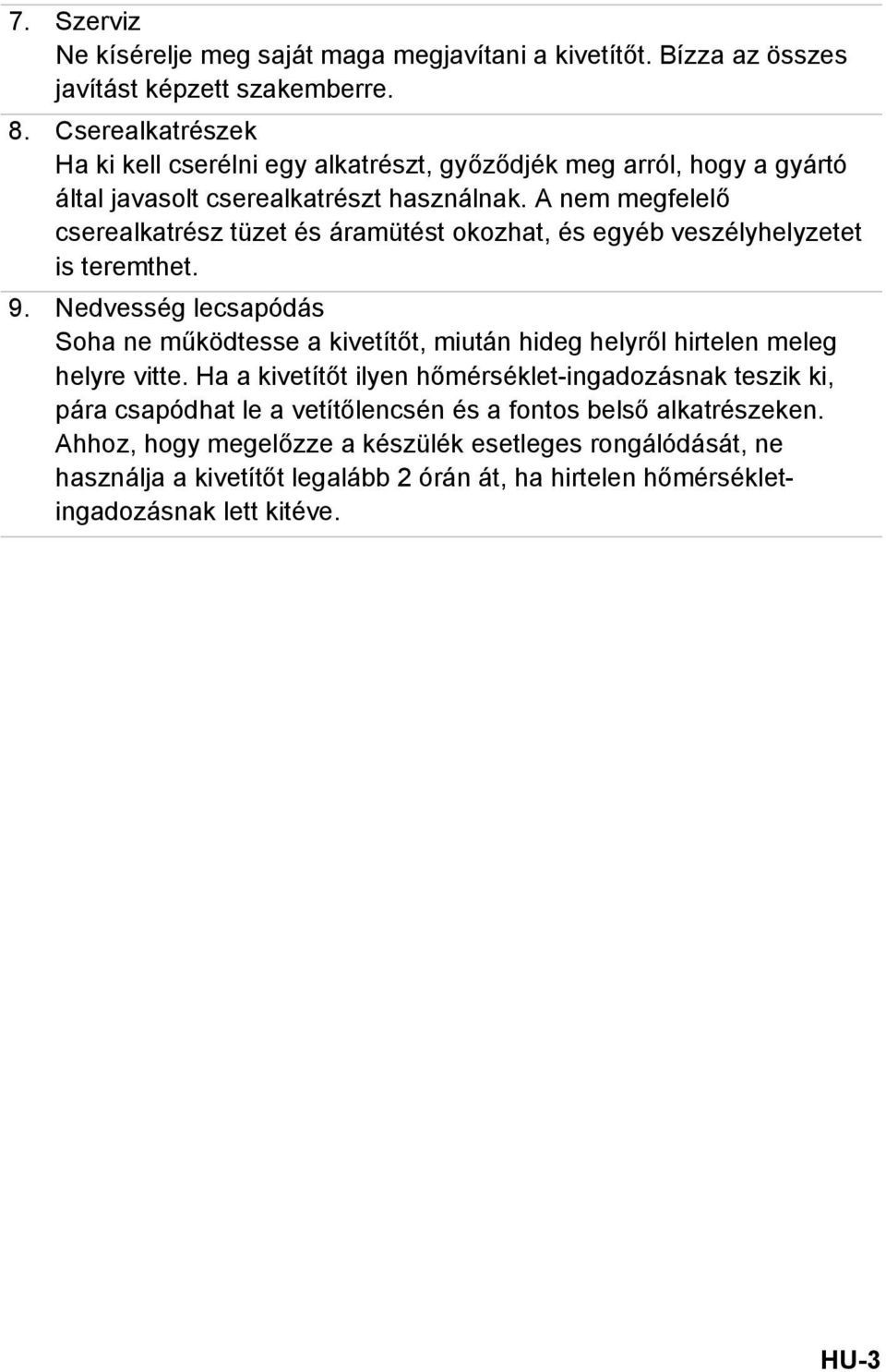

3 7. Szerviz Ne kísérelje meg saját maga megjavítani a kivetítőt. Bízza az összes javítást képzett szakemberre. 8. Cserealkatrészek Ha ki kell cserélni egy alkatrészt, győződjék meg arról, hogy a gyártó által javasolt cserealkatrészt használnak. A nem megfelelő cserealkatrész tüzet és áramütést okozhat, és egyéb veszélyhelyzetet is teremthet. 9. Nedvesség lecsapódás Soha ne működtesse a kivetítőt, miután hideg helyről hirtelen meleg helyre vitte. Ha a kivetítőt ilyen hőmérséklet-ingadozásnak teszik ki, pára csapódhat le a vetítőlencsén és a fontos belső alkatrészeken. Ahhoz, hogy megelőzze a készülék esetleges rongálódását, ne használja a kivetítőt legalább 2 órán át, ha hirtelen hőmérsékletingadozásnak lett kitéve. HU-3

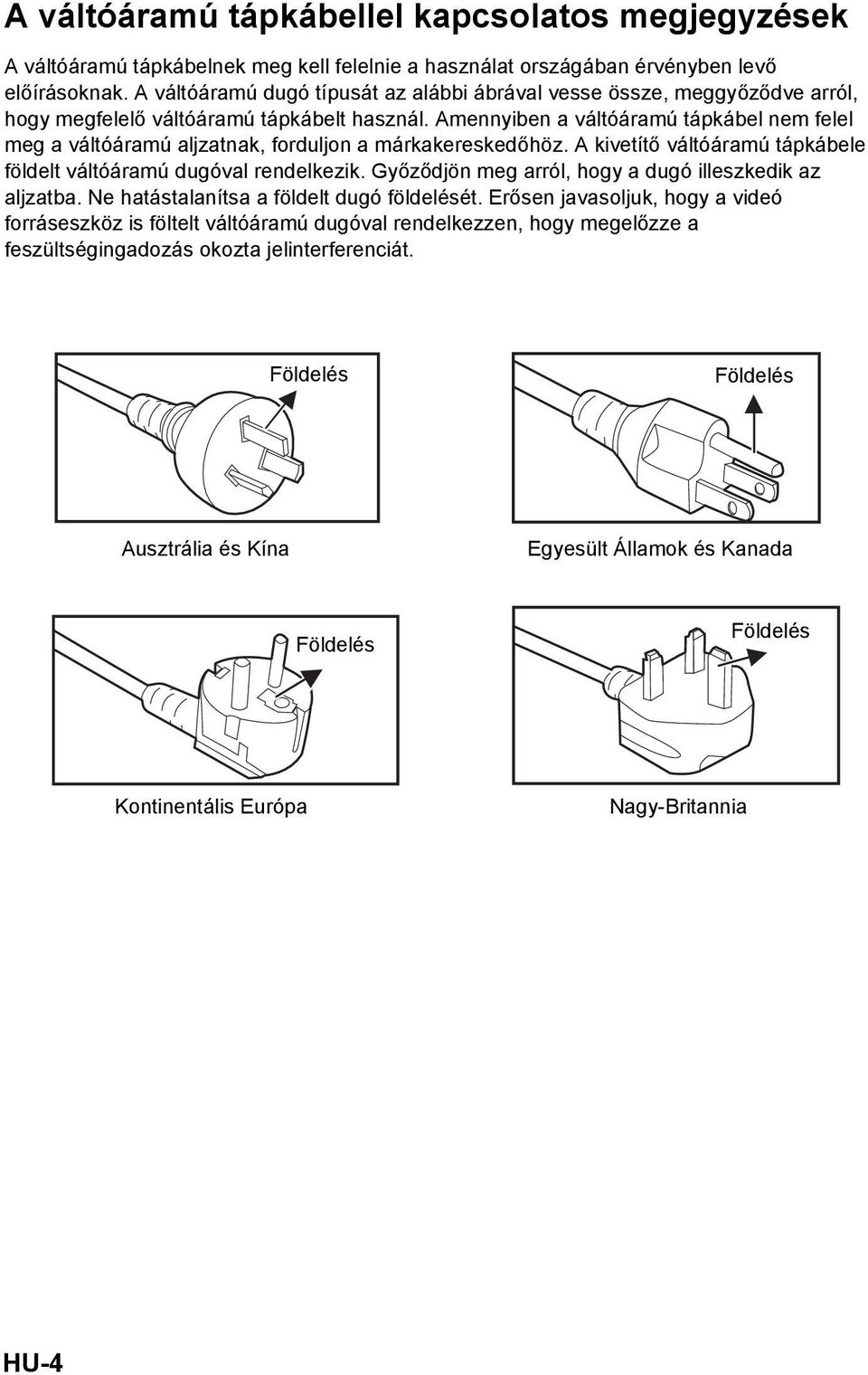

4 A váltóáramú tápkábellel kapcsolatos megjegyzések A váltóáramú tápkábelnek meg kell felelnie a használat országában érvényben levő előírásoknak. A váltóáramú dugó típusát az alábbi ábrával vesse össze, meggyőződve arról, hogy megfelelő váltóáramú tápkábelt használ. Amennyiben a váltóáramú tápkábel nem felel meg a váltóáramú aljzatnak, forduljon a márkakereskedőhöz. A kivetítő váltóáramú tápkábele földelt váltóáramú dugóval rendelkezik. Győződjön meg arról, hogy a dugó illeszkedik az aljzatba. Ne hatástalanítsa a földelt dugó földelését. Erősen javasoljuk, hogy a videó forráseszköz is föltelt váltóáramú dugóval rendelkezzen, hogy megelőzze a feszültségingadozás okozta jelinterferenciát. Földelés Földelés Ausztrália és Kína Egyesült Államok és Kanada Földelés Földelés Kontinentális Európa Nagy-Britannia HU-4

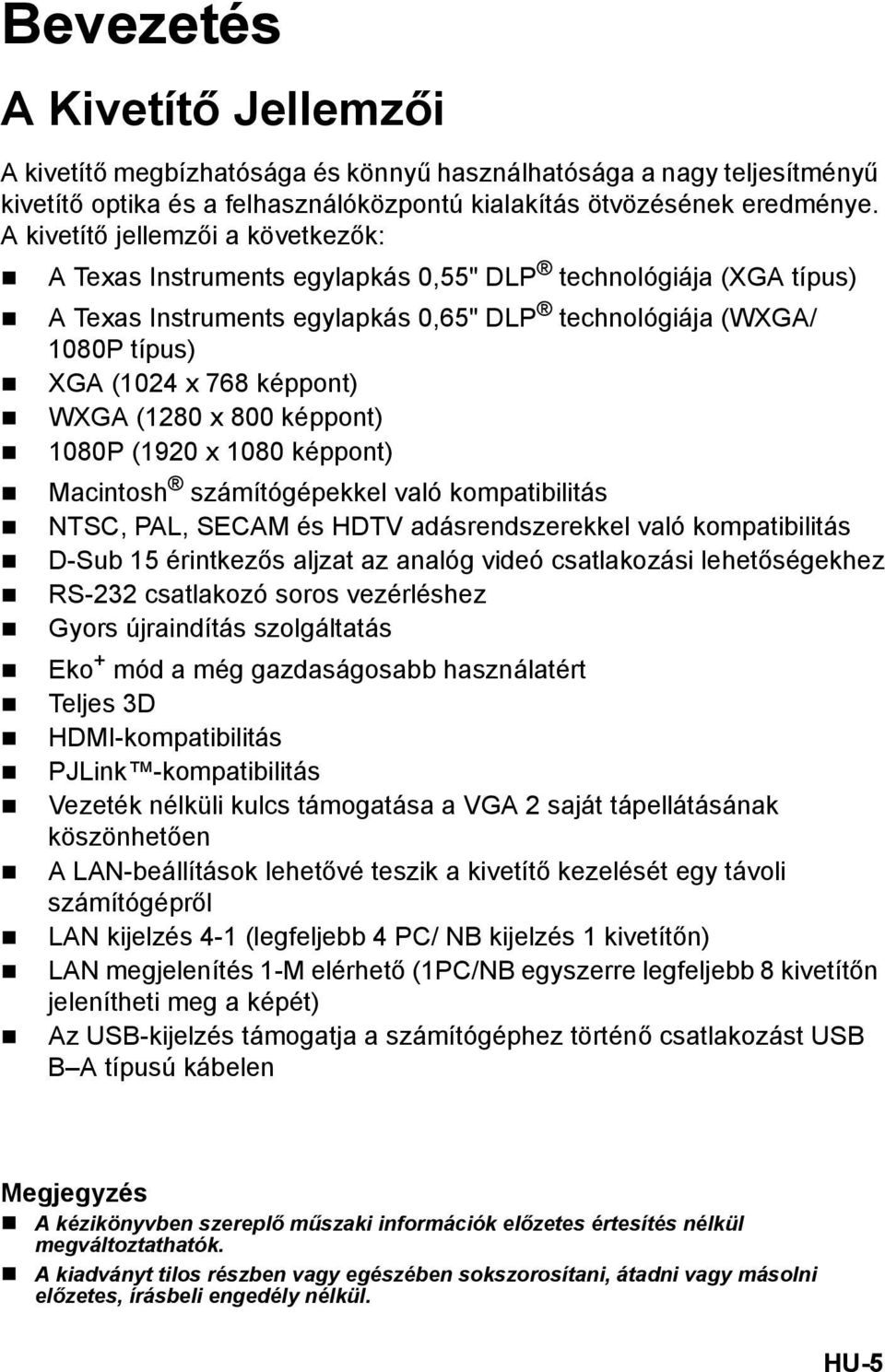

5 Bevezetés A Kivetítő Jellemzői A kivetítő megbízhatósága és könnyű használhatósága a nagy teljesítményű kivetítő optika és a felhasználóközpontú kialakítás ötvözésének eredménye. A kivetítő jellemzői a következők: A Texas Instruments egylapkás 0,55" DLP technológiája (XGA típus) A Texas Instruments egylapkás 0,65" DLP technológiája (WXGA/ 1080P típus) XGA (1024 x 768 képpont) WXGA (1280 x 800 képpont) 1080P (1920 x 1080 képpont) Macintosh számítógépekkel való kompatibilitás NTSC, PAL, SECAM és HDTV adásrendszerekkel való kompatibilitás D-Sub 15 érintkezős aljzat az analóg videó csatlakozási lehetőségekhez RS-232 csatlakozó soros vezérléshez Gyors újraindítás szolgáltatás Eko + mód a még gazdaságosabb használatért Teljes 3D HDMI-kompatibilitás PJLink -kompatibilitás Vezeték nélküli kulcs támogatása a VGA 2 saját tápellátásának köszönhetően A LAN-beállítások lehetővé teszik a kivetítő kezelését egy távoli számítógépről LAN kijelzés 4-1 (legfeljebb 4 PC/ NB kijelzés 1 kivetítőn) LAN megjelenítés 1-M elérhető (1PC/NB egyszerre legfeljebb 8 kivetítőn jelenítheti meg a képét) Az USB-kijelzés támogatja a számítógéphez történő csatlakozást USB B A típusú kábelen Megjegyzés A kézikönyvben szereplő műszaki információk előzetes értesítés nélkül megváltoztathatók. A kiadványt tilos részben vagy egészében sokszorosítani, átadni vagy másolni előzetes, írásbeli engedély nélkül. HU-5

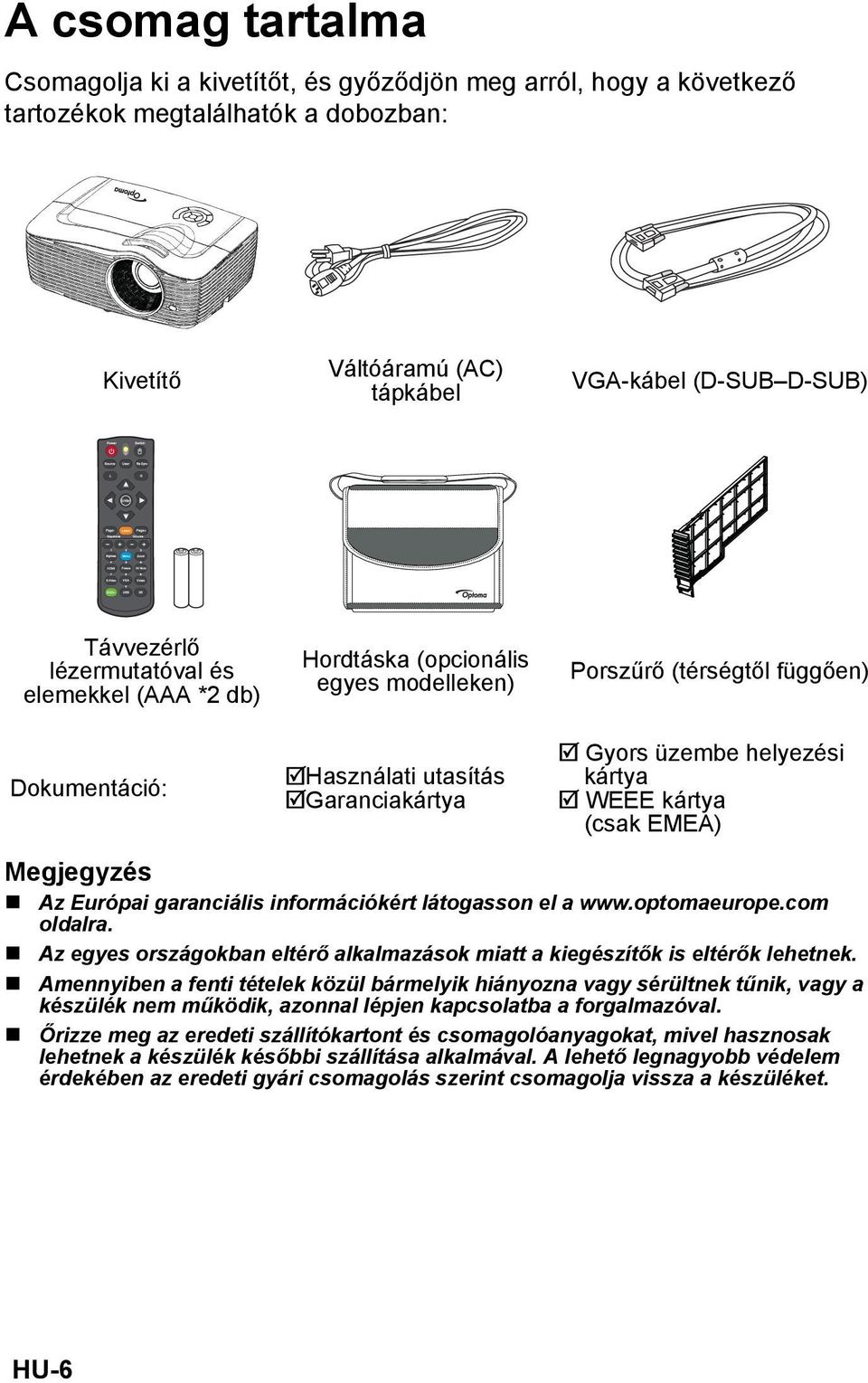

6 A csomag tartalma Csomagolja ki a kivetítőt, és győződjön meg arról, hogy a következő tartozékok megtalálhatók a dobozban: Kivetítő Váltóáramú (AC) tápkábel VGA-kábel (D-SUB D-SUB) Távvezérlő lézermutatóval és elemekkel (AAA *2 db) Dokumentáció: Hordtáska (opcionális egyes modelleken) Használati utasítás Garanciakártya Porszűrő (térségtől függően) Gyors üzembe helyezési kártya WEEE kártya (csak EMEA) Megjegyzés Az Európai garanciális információkért látogasson el a oldalra. Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. Amennyiben a fenti tételek közül bármelyik hiányozna vagy sérültnek tűnik, vagy a készülék nem működik, azonnal lépjen kapcsolatba a forgalmazóval. Őrizze meg az eredeti szállítókartont és csomagolóanyagokat, mivel hasznosak lehetnek a készülék későbbi szállítása alkalmával. A lehető legnagyobb védelem érdekében az eredeti gyári csomagolás szerint csomagolja vissza a készüléket. HU-6

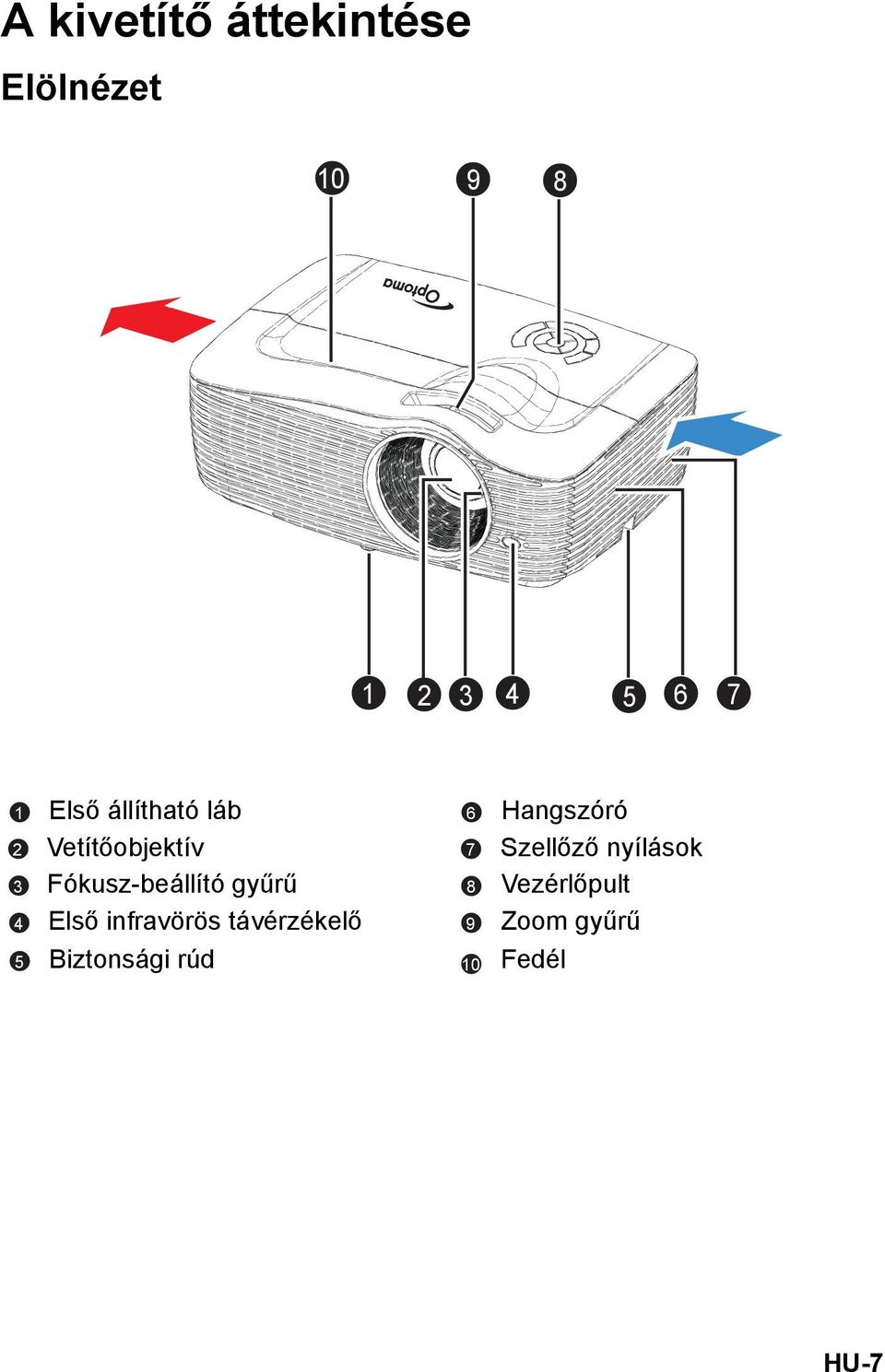

7 A kivetítő áttekintése Elölnézet Első állítható láb Vetítőobjektív Fókusz-beállító gyűrű Első infravörös távérzékelő Biztonsági rúd 5 10 Hangszóró Szellőző nyílások Vezérlőpult Zoom gyűrű Fedél HU-7

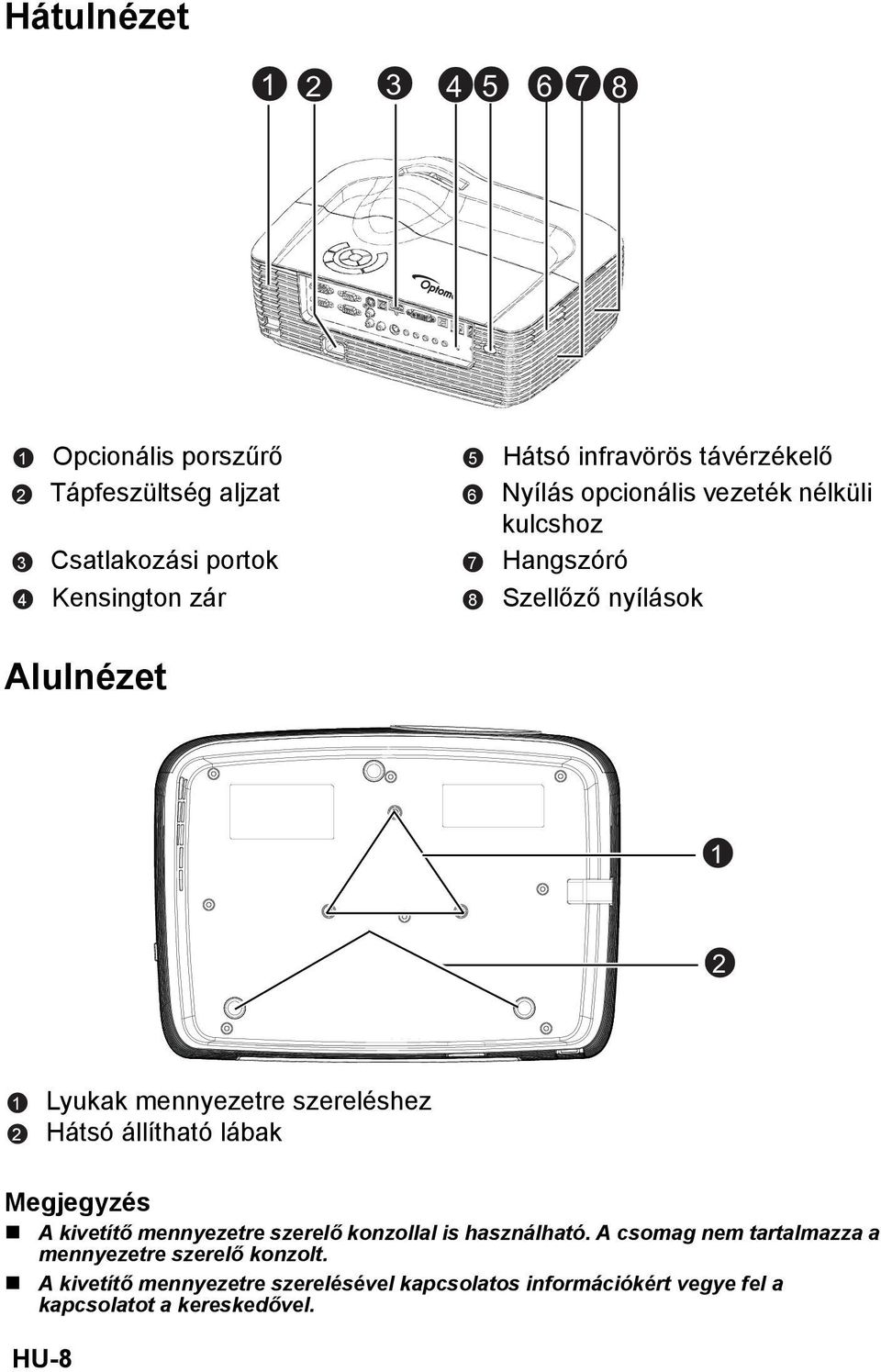

8 Hátulnézet Opcionális porszűrő Tápfeszültség aljzat Csatlakozási portok Kensington zár Hátsó infravörös távérzékelő Nyílás opcionális vezeték nélküli kulcshoz Hangszóró Szellőző nyílások Alulnézet Lyukak mennyezetre szereléshez Hátsó állítható lábak Megjegyzés A kivetítő mennyezetre szerelő konzollal is használható. A csomag nem tartalmazza a mennyezetre szerelő konzolt. A kivetítő mennyezetre szerelésével kapcsolatos információkért vegye fel a kapcsolatot a kereskedővel. HU-8

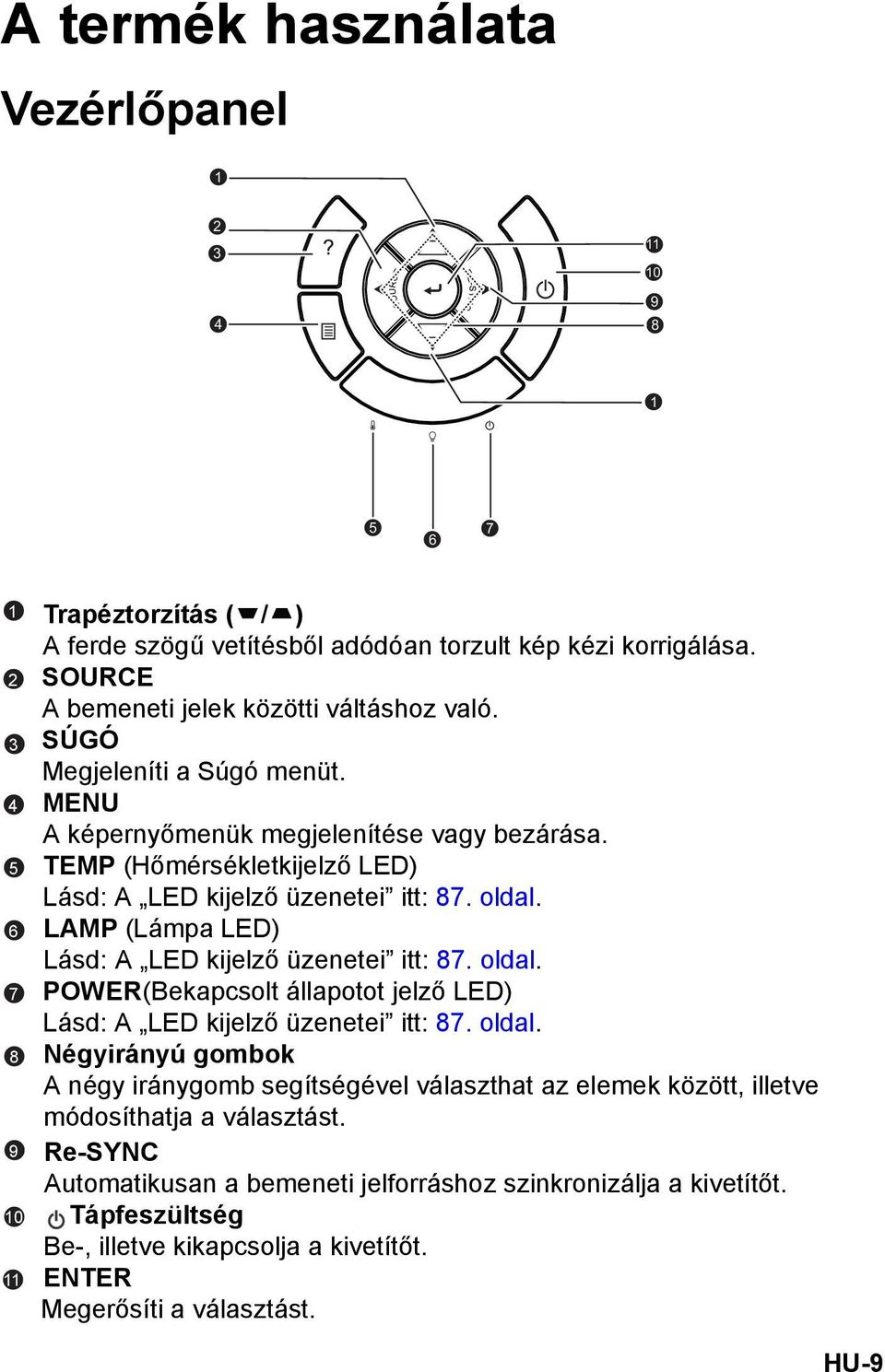

9 A termék használata Vezérlőpanel Trapéztorzítás ( / ) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. SOURCE A bemeneti jelek közötti váltáshoz való. SÚGÓ Megjeleníti a Súgó menüt. MENU A képernyőmenük megjelenítése vagy bezárása. TEMP (Hőmérsékletkijelző LED) Lásd: A LED kijelző üzenetei itt: 87. oldal. LAMP (Lámpa LED) Lásd: A LED kijelző üzenetei itt: 87. oldal. POWER(Bekapcsolt állapotot jelző LED) Lásd: A LED kijelző üzenetei itt: 87. oldal. Négyirányú gombok A négy iránygomb segítségével választhat az elemek között, illetve módosíthatja a választást. Re-SYNC Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Tápfeszültség Be-, illetve kikapcsolja a kivetítőt. ENTER Megerősíti a választást. HU-9

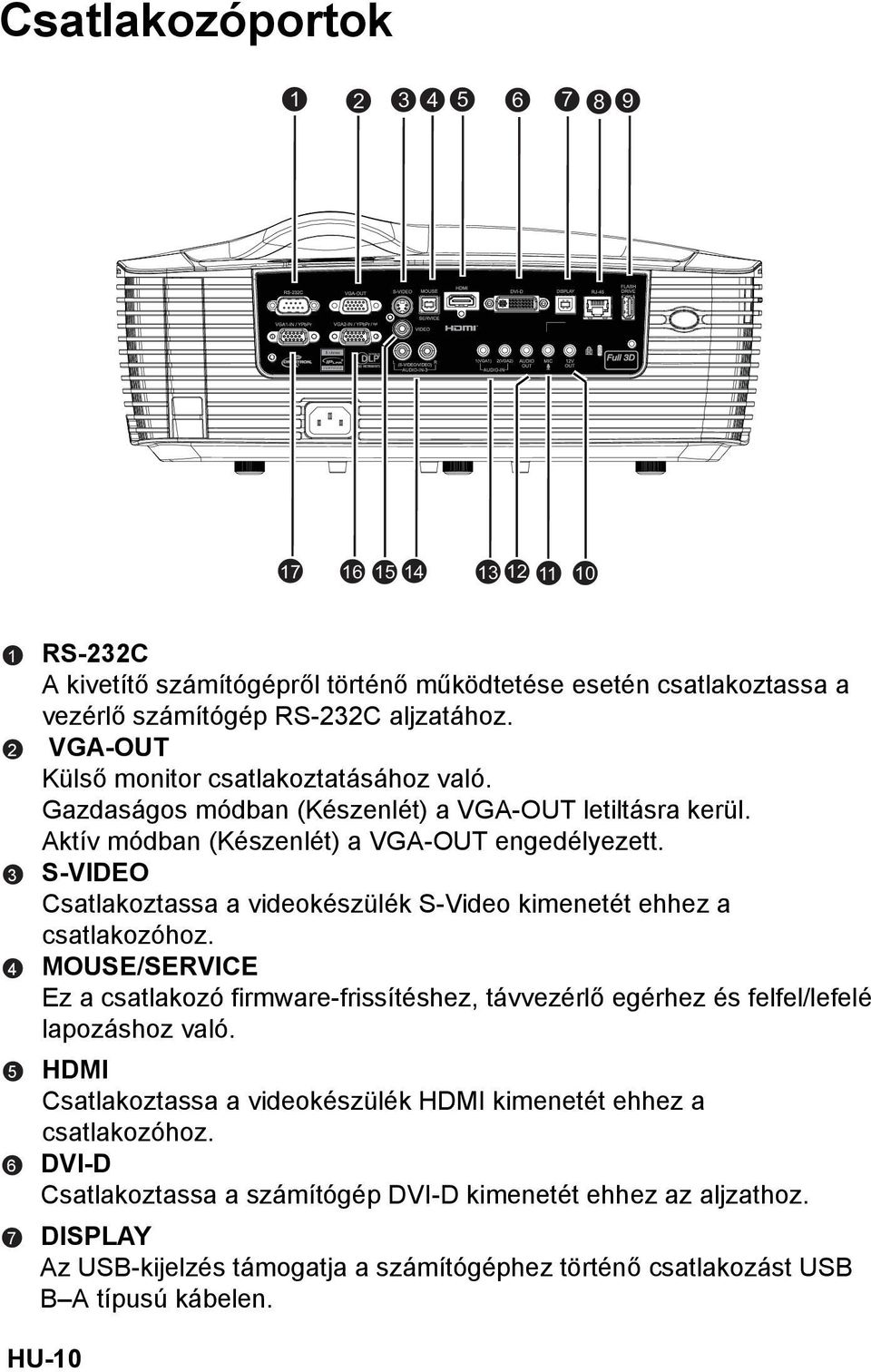

10 Csatlakozóportok RS-232C A kivetítő számítógépről történő működtetése esetén csatlakoztassa a vezérlő számítógép RS-232C aljzatához. VGA-OUT Külső monitor csatlakoztatásához való. Gazdaságos módban (Készenlét) a VGA-OUT letiltásra kerül. Aktív módban (Készenlét) a VGA-OUT engedélyezett. S-VIDEO Csatlakoztassa a videokészülék S-Video kimenetét ehhez a csatlakozóhoz. MOUSE/SERVICE Ez a csatlakozó firmware-frissítéshez, távvezérlő egérhez és felfel/lefelé lapozáshoz való. HDMI Csatlakoztassa a videokészülék HDMI kimenetét ehhez a csatlakozóhoz. DVI-D Csatlakoztassa a számítógép DVI-D kimenetét ehhez az aljzathoz. DISPLAY Az USB-kijelzés támogatja a számítógéphez történő csatlakozást USB B A típusú kábelen. HU-10

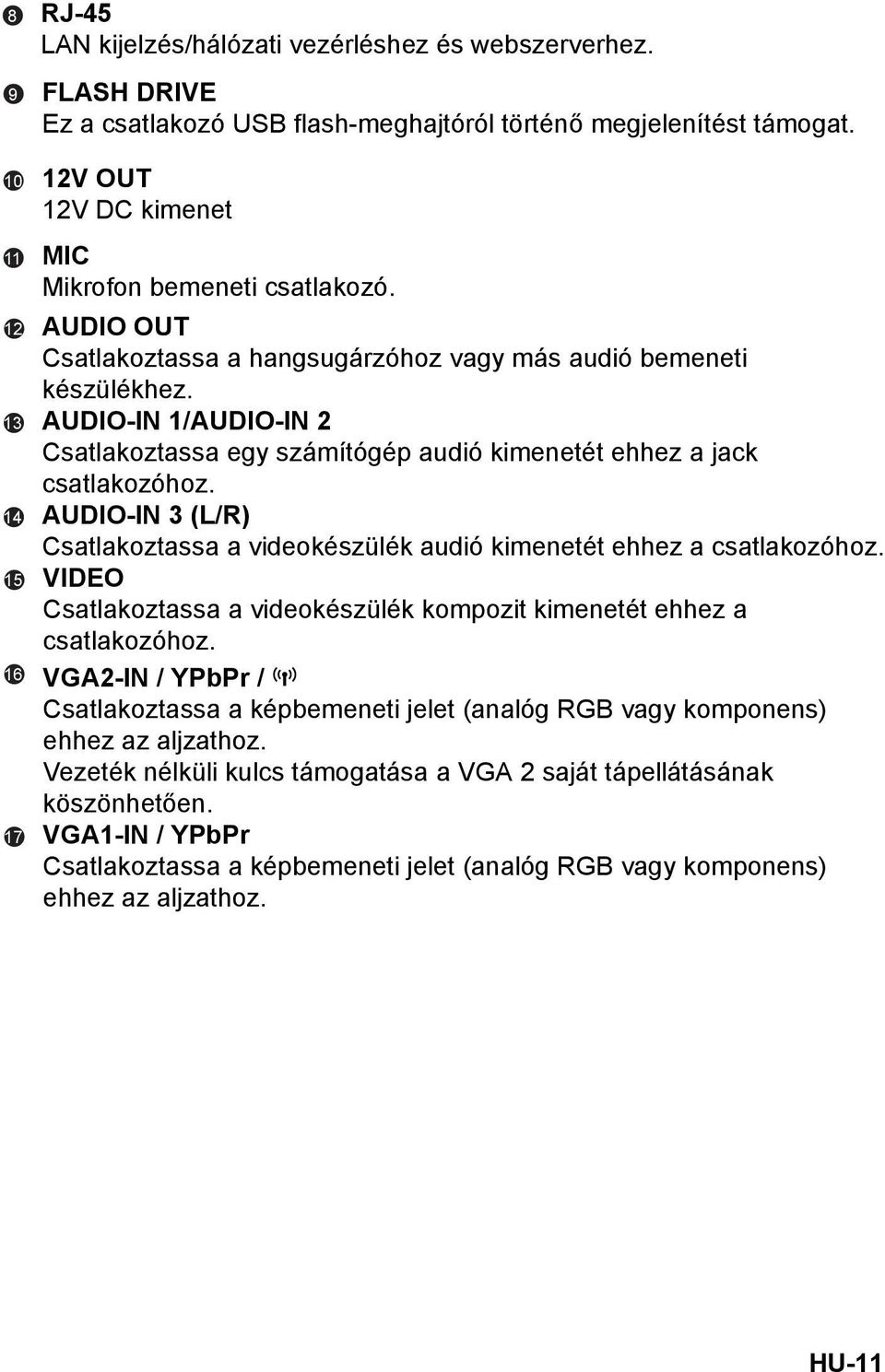

11 8 9 RJ-45 LAN kijelzés/hálózati vezérléshez és webszerverhez. FLASH DRIVE Ez a csatlakozó USB flash-meghajtóról történő megjelenítést támogat V OUT 12V DC kimenet MIC Mikrofon bemeneti csatlakozó. AUDIO OUT Csatlakoztassa a hangsugárzóhoz vagy más audió bemeneti készülékhez. AUDIO-IN 1/AUDIO-IN 2 Csatlakoztassa egy számítógép audió kimenetét ehhez a jack csatlakozóhoz. AUDIO-IN 3 (L/R) Csatlakoztassa a videokészülék audió kimenetét ehhez a csatlakozóhoz. VIDEO Csatlakoztassa a videokészülék kompozit kimenetét ehhez a csatlakozóhoz. VGA2-IN / YPbPr / Csatlakoztassa a képbemeneti jelet (analóg RGB vagy komponens) ehhez az aljzathoz. Vezeték nélküli kulcs támogatása a VGA 2 saját tápellátásának köszönhetően. VGA1-IN / YPbPr Csatlakoztassa a képbemeneti jelet (analóg RGB vagy komponens) ehhez az aljzathoz. HU-11

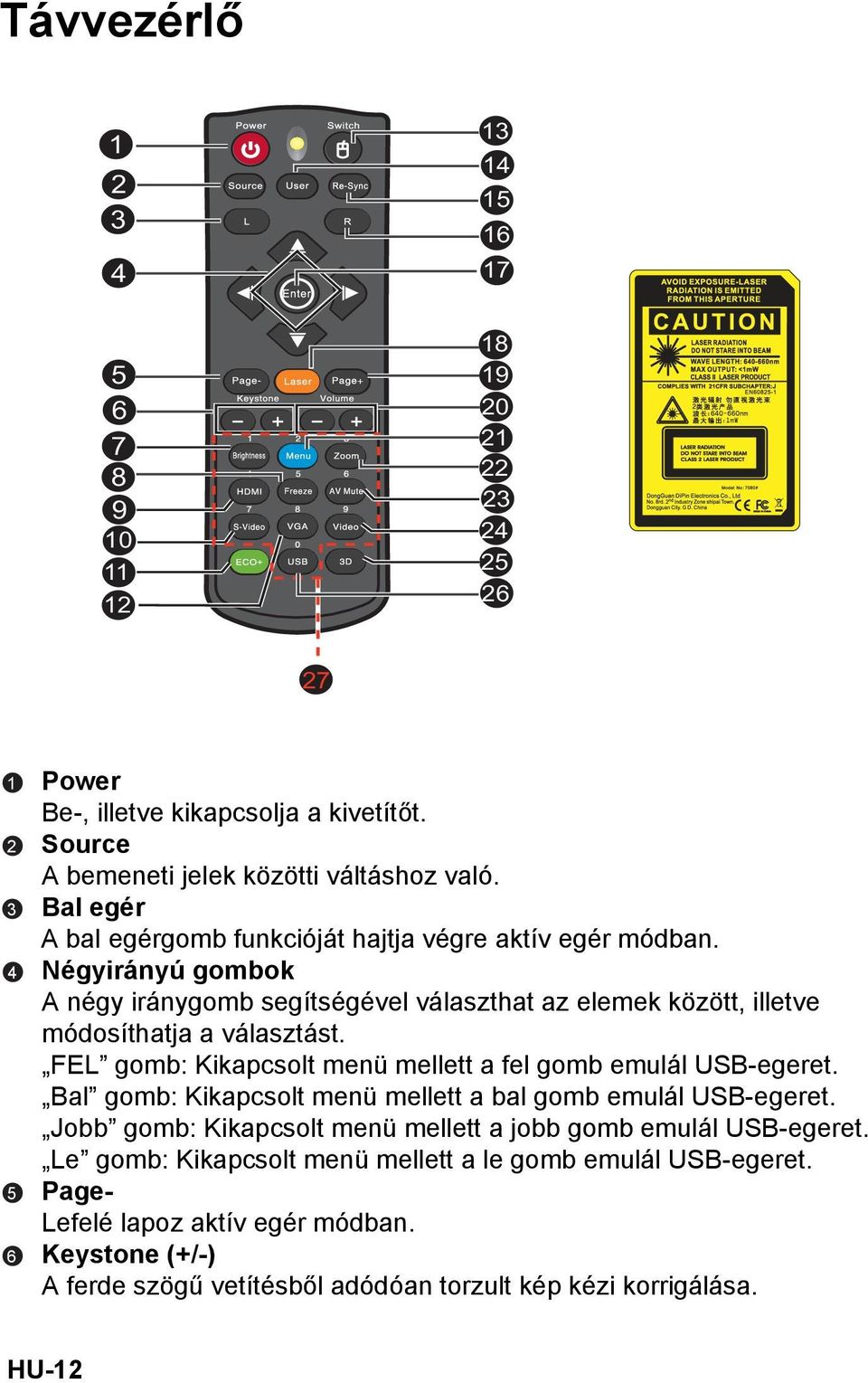

12 Távvezérlő Power Be-, illetve kikapcsolja a kivetítőt. Source A bemeneti jelek közötti váltáshoz való. Bal egér A bal egérgomb funkcióját hajtja végre aktív egér módban. Négyirányú gombok A négy iránygomb segítségével választhat az elemek között, illetve módosíthatja a választást. FEL gomb: Kikapcsolt menü mellett a fel gomb emulál USB-egeret. Bal gomb: Kikapcsolt menü mellett a bal gomb emulál USB-egeret. Jobb gomb: Kikapcsolt menü mellett a jobb gomb emulál USB-egeret. Le gomb: Kikapcsolt menü mellett a le gomb emulál USB-egeret. Page- Lefelé lapoz aktív egér módban. Keystone (+/-) A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. HU-12

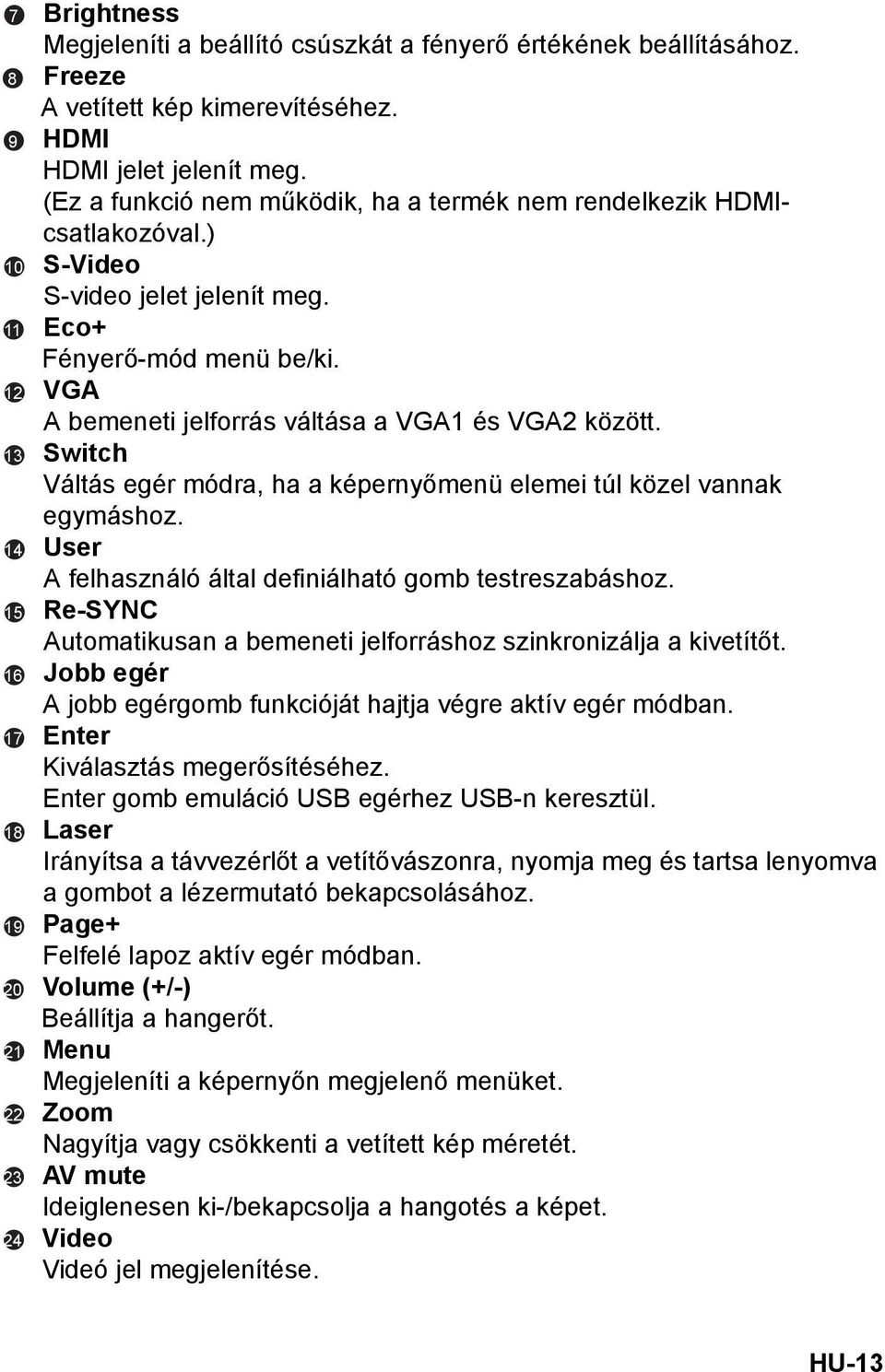

13 Brightness Megjeleníti a beállító csúszkát a fényerő értékének beállításához. Freeze A vetített kép kimerevítéséhez. HDMI HDMI jelet jelenít meg. (Ez a funkció nem működik, ha a termék nem rendelkezik HDMIcsatlakozóval.) S-Video S-video jelet jelenít meg. Eco+ Fényerő-mód menü be/ki. VGA A bemeneti jelforrás váltása a VGA1 és VGA2 között. Switch Váltás egér módra, ha a képernyőmenü elemei túl közel vannak egymáshoz. User A felhasználó által definiálható gomb testreszabáshoz. Re-SYNC Automatikusan a bemeneti jelforráshoz szinkronizálja a kivetítőt. Jobb egér A jobb egérgomb funkcióját hajtja végre aktív egér módban. Enter Kiválasztás megerősítéséhez. Enter gomb emuláció USB egérhez USB-n keresztül. Laser Irányítsa a távvezérlőt a vetítővászonra, nyomja meg és tartsa lenyomva a gombot a lézermutató bekapcsolásához. Page+ Felfelé lapoz aktív egér módban. Volume (+/-) Beállítja a hangerőt. Menu Megjeleníti a képernyőn megjelenő menüket. Zoom Nagyítja vagy csökkenti a vetített kép méretét. AV mute Ideiglenesen ki-/bekapcsolja a hangotés a képet. Video Videó jel megjelenítése. HU-13

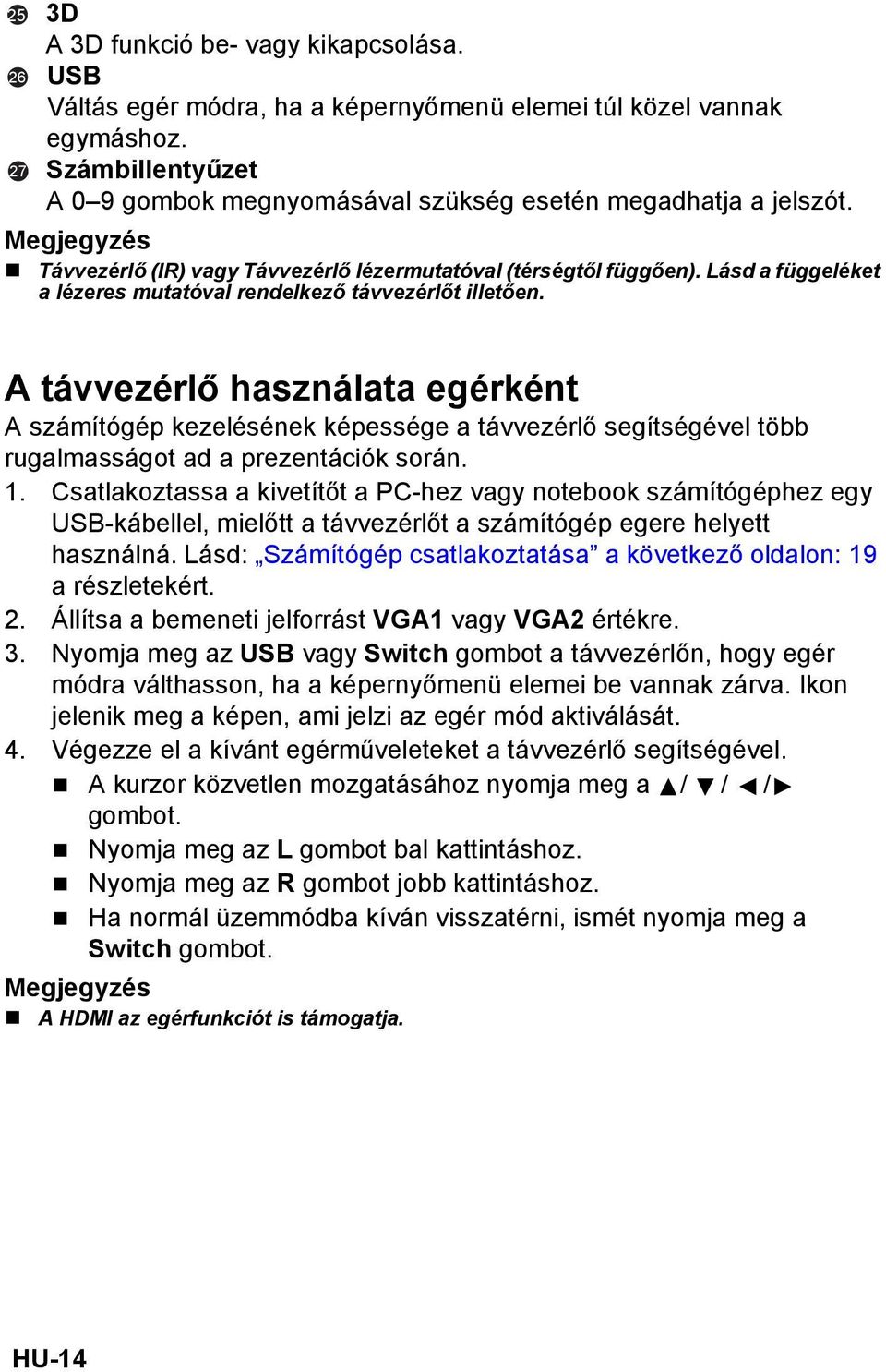

14 25 3D A 3D funkció be- vagy kikapcsolása. 26 USB Váltás egér módra, ha a képernyőmenü elemei túl közel vannak egymáshoz. 27 Számbillentyűzet A 0 9 gombok megnyomásával szükség esetén megadhatja a jelszót. Megjegyzés Távvezérlő (IR) vagy Távvezérlő lézermutatóval (térségtől függően). Lásd a függeléket a lézeres mutatóval rendelkező távvezérlőt illetően. A távvezérlő használata egérként A számítógép kezelésének képessége a távvezérlő segítségével több rugalmasságot ad a prezentációk során. 1. Csatlakoztassa a kivetítőt a PC-hez vagy notebook számítógéphez egy USB-kábellel, mielőtt a távvezérlőt a számítógép egere helyett használná. Lásd: Számítógép csatlakoztatása a következő oldalon: 19 a részletekért. 2. Állítsa a bemeneti jelforrást VGA1 vagy VGA2 értékre. 3. Nyomja meg az USB vagy Switch gombot a távvezérlőn, hogy egér módra válthasson, ha a képernyőmenü elemei be vannak zárva. Ikon jelenik meg a képen, ami jelzi az egér mód aktiválását. 4. Végezze el a kívánt egérműveleteket a távvezérlő segítségével. A kurzor közvetlen mozgatásához nyomja meg a / / / gombot. Nyomja meg az L gombot bal kattintáshoz. Nyomja meg az R gombot jobb kattintáshoz. Ha normál üzemmódba kíván visszatérni, ismét nyomja meg a Switch gombot. Megjegyzés A HDMI az egérfunkciót is támogatja. HU-14

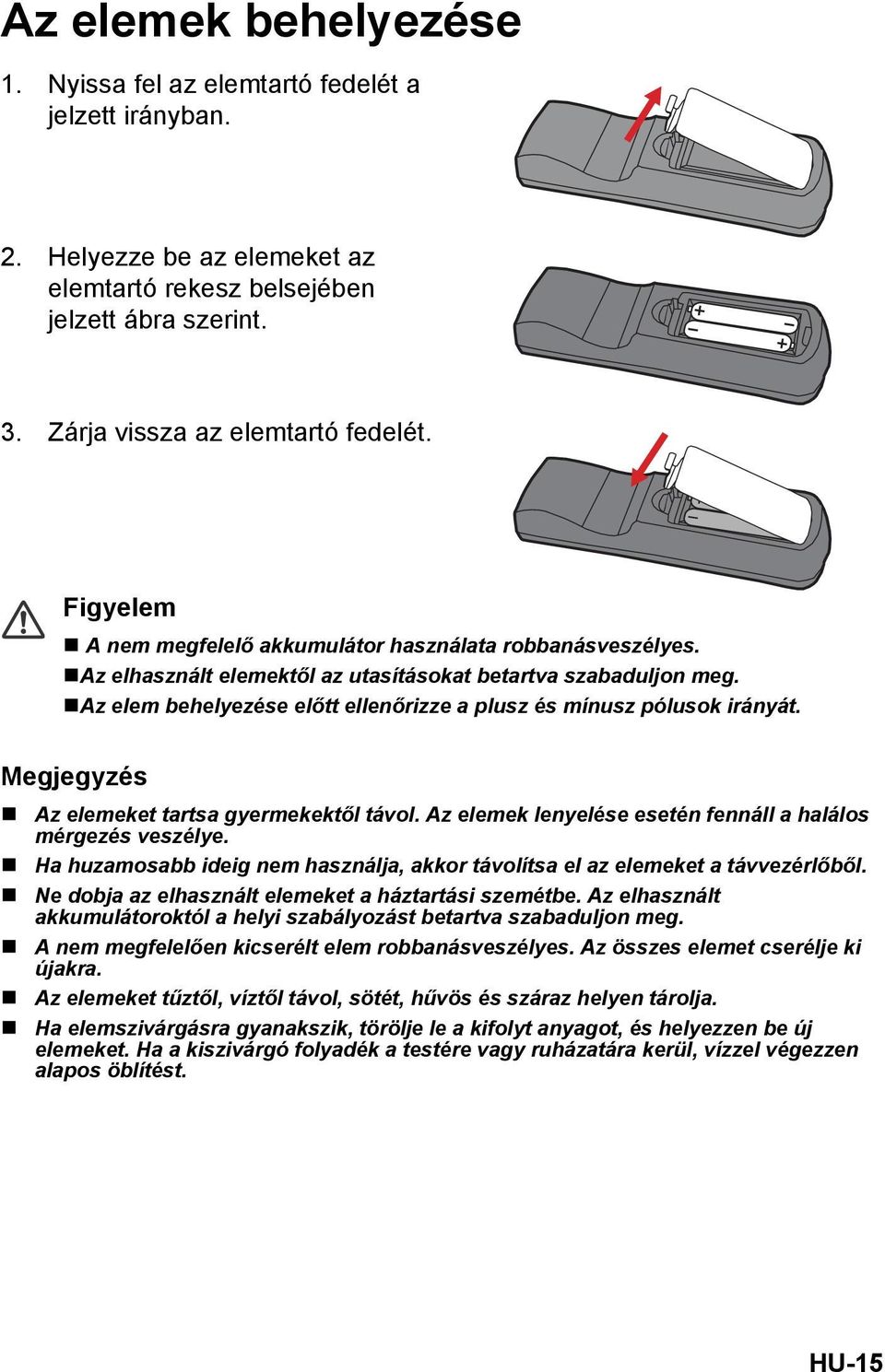

15 Az elemek behelyezése 1. Nyissa fel az elemtartó fedelét a jelzett irányban. 2. Helyezze be az elemeket az elemtartó rekesz belsejében jelzett ábra szerint. 3. Zárja vissza az elemtartó fedelét. Figyelem A nem megfelelő akkumulátor használata robbanásveszélyes. Az elhasznált elemektől az utasításokat betartva szabaduljon meg. Az elem behelyezése előtt ellenőrizze a plusz és mínusz pólusok irányát. Megjegyzés Az elemeket tartsa gyermekektől távol. Az elemek lenyelése esetén fennáll a halálos mérgezés veszélye. Ha huzamosabb ideig nem használja, akkor távolítsa el az elemeket a távvezérlőből. Ne dobja az elhasznált elemeket a háztartási szemétbe. Az elhasznált akkumulátoroktól a helyi szabályozást betartva szabaduljon meg. A nem megfelelően kicserélt elem robbanásveszélyes. Az összes elemet cserélje ki újakra. Az elemeket tűztől, víztől távol, sötét, hűvös és száraz helyen tárolja. Ha elemszivárgásra gyanakszik, törölje le a kifolyt anyagot, és helyezzen be új elemeket. Ha a kiszivárgó folyadék a testére vagy ruházatára kerül, vízzel végezzen alapos öblítést. HU-15

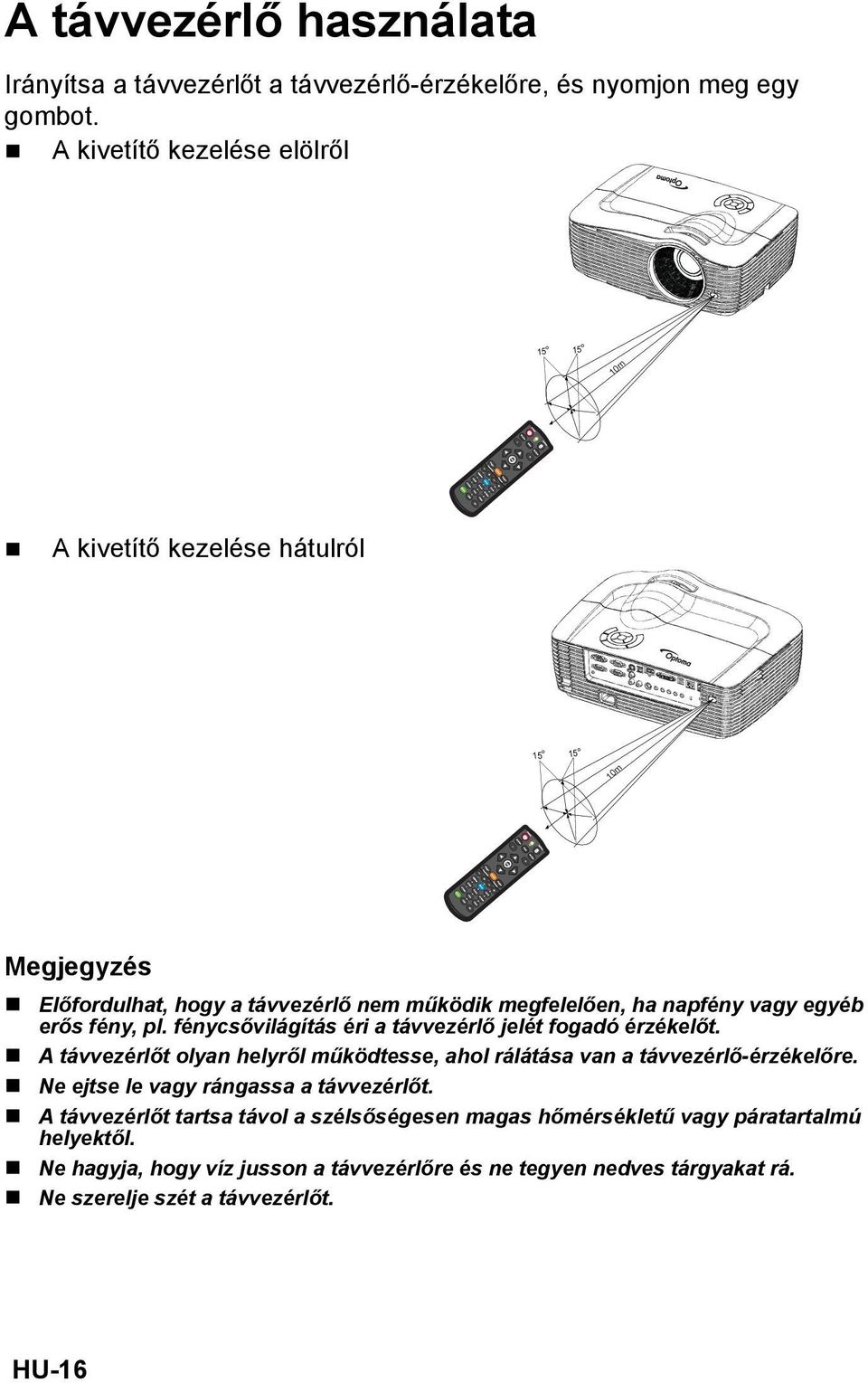

16 A távvezérlő használata Irányítsa a távvezérlőt a távvezérlő-érzékelőre, és nyomjon meg egy gombot. A kivetítő kezelése elölről m 7m 10m A kivetítő kezelése hátulról m 7m 10m Megjegyzés Előfordulhat, hogy a távvezérlő nem működik megfelelően, ha napfény vagy egyéb erős fény, pl. fénycsővilágítás éri a távvezérlő jelét fogadó érzékelőt. A távvezérlőt olyan helyről működtesse, ahol rálátása van a távvezérlő-érzékelőre. Ne ejtse le vagy rángassa a távvezérlőt. A távvezérlőt tartsa távol a szélsőségesen magas hőmérsékletű vagy páratartalmú helyektől. Ne hagyja, hogy víz jusson a távvezérlőre és ne tegyen nedves tárgyakat rá. Ne szerelje szét a távvezérlőt. HU-16

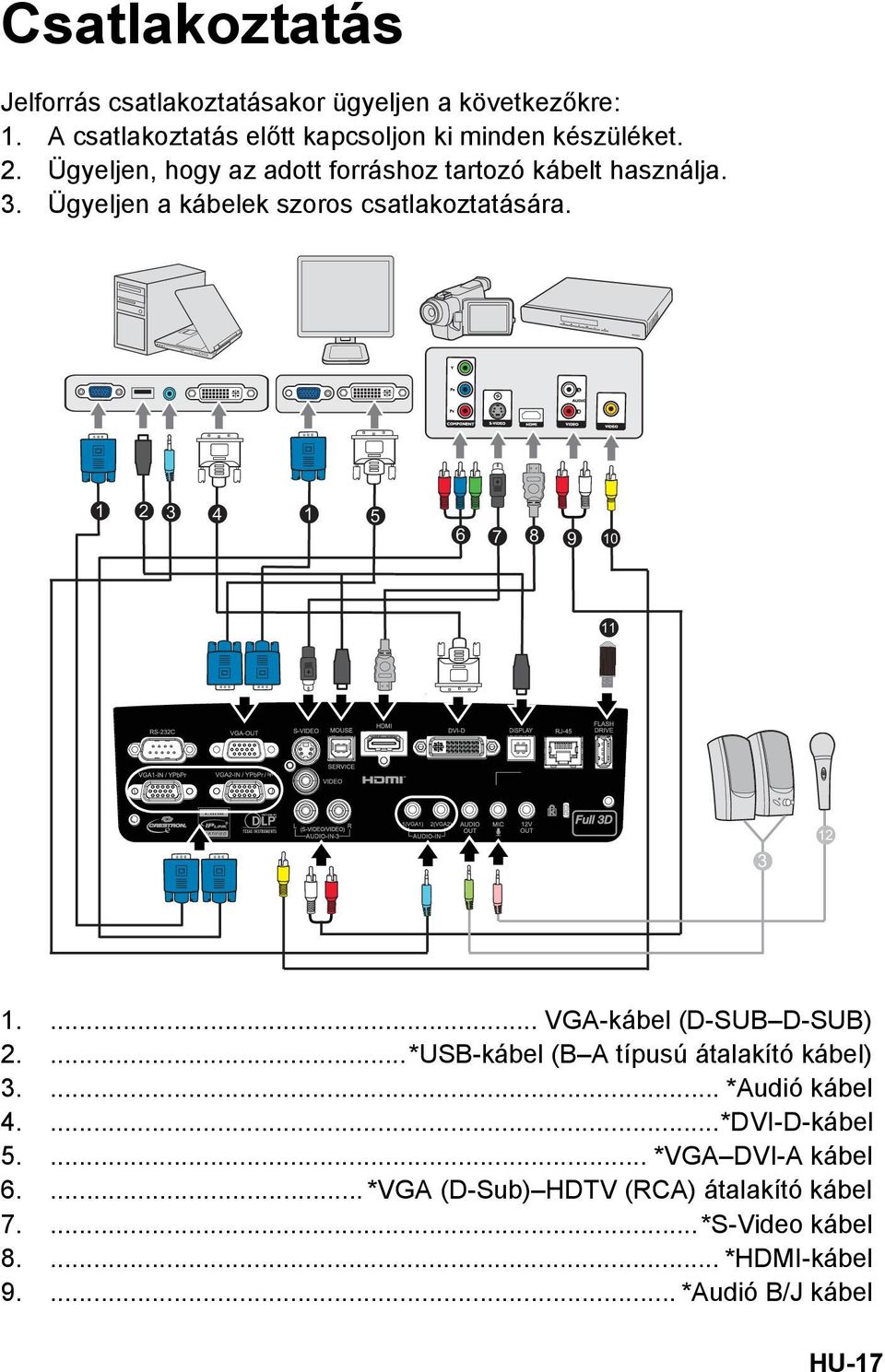

17 Csatlakoztatás Jelforrás csatlakoztatásakor ügyeljen a következőkre: 1. A csatlakoztatás előtt kapcsoljon ki minden készüléket. 2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja. 3. Ügyeljen a kábelek szoros csatlakoztatására VGA-kábel (D-SUB D-SUB) 2....*USB-kábel (B A típusú átalakító kábel) *Audió kábel 4....*DVI-D-kábel *VGA DVI-A kábel *VGA (D-Sub) HDTV (RCA) átalakító kábel 7....*S-Video kábel *HDMI-kábel *Audió B/J kábel HU-17

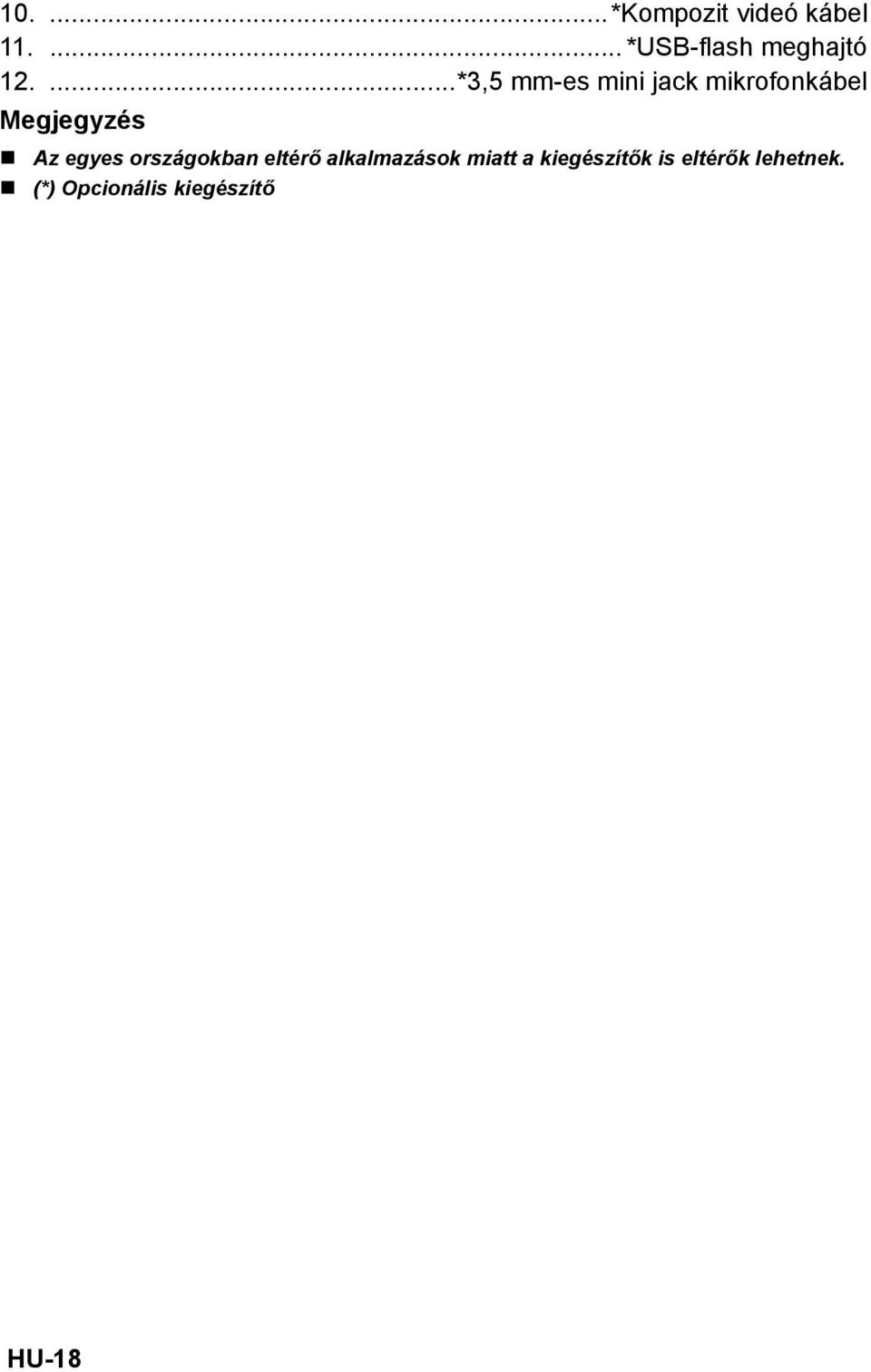

18 10....*Kompozit videó kábel *USB-flash meghajtó *3,5 mm-es mini jack mikrofonkábel Megjegyzés Az egyes országokban eltérő alkalmazások miatt a kiegészítők is eltérők lehetnek. (*) Opcionális kiegészítő HU-18

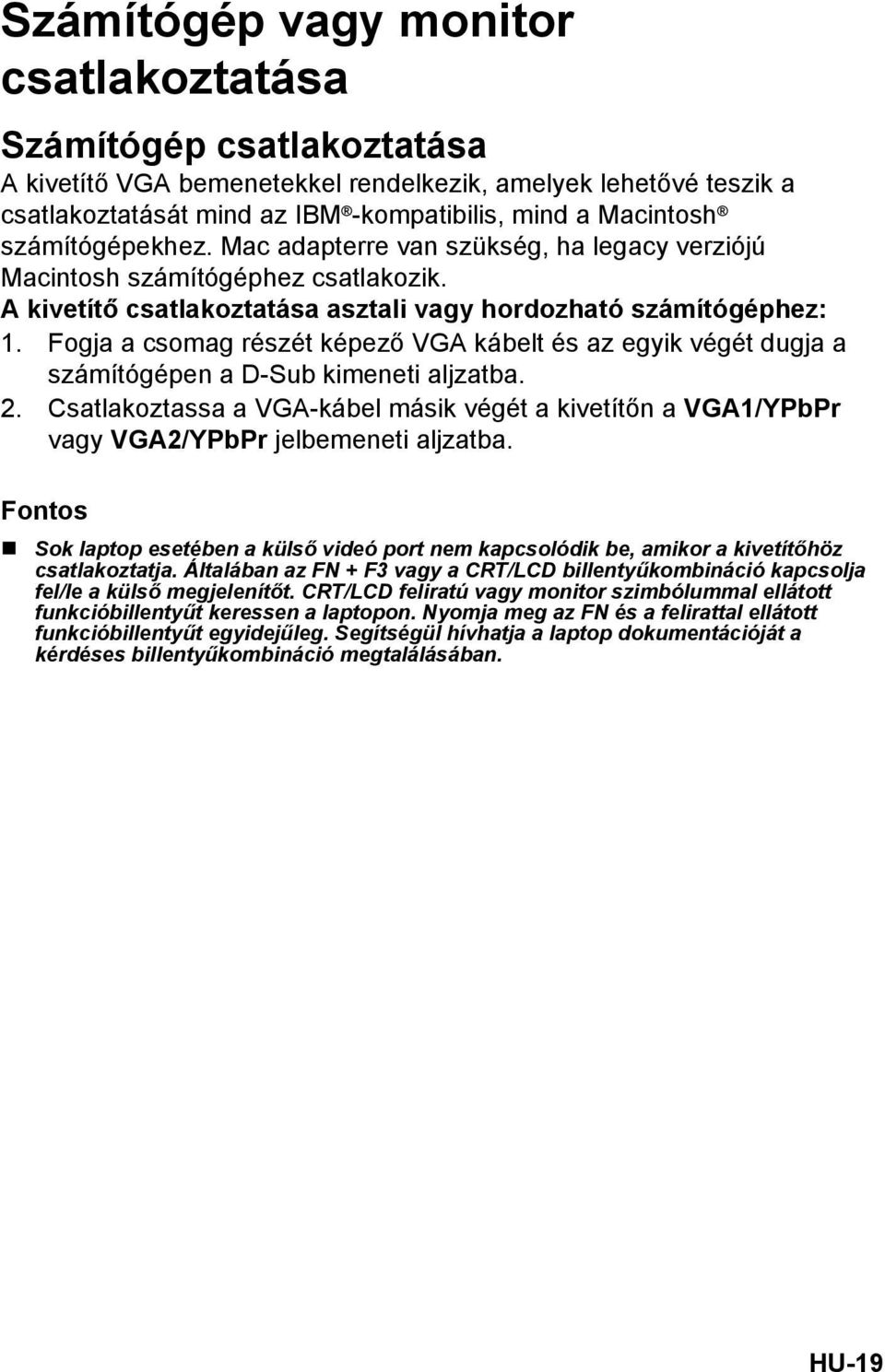

19 Számítógép vagy monitor csatlakoztatása Számítógép csatlakoztatása A kivetítő VGA bemenetekkel rendelkezik, amelyek lehetővé teszik a csatlakoztatását mind az IBM -kompatibilis, mind a Macintosh számítógépekhez. Mac adapterre van szükség, ha legacy verziójú Macintosh számítógéphez csatlakozik. A kivetítő csatlakoztatása asztali vagy hordozható számítógéphez: 1. Fogja a csomag részét képező VGA kábelt és az egyik végét dugja a számítógépen a D-Sub kimeneti aljzatba. 2. Csatlakoztassa a VGA-kábel másik végét a kivetítőn a VGA1/YPbPr vagy VGA2/YPbPr jelbemeneti aljzatba. Fontos Sok laptop esetében a külső videó port nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a laptop dokumentációját a kérdéses billentyűkombináció megtalálásában. HU-19

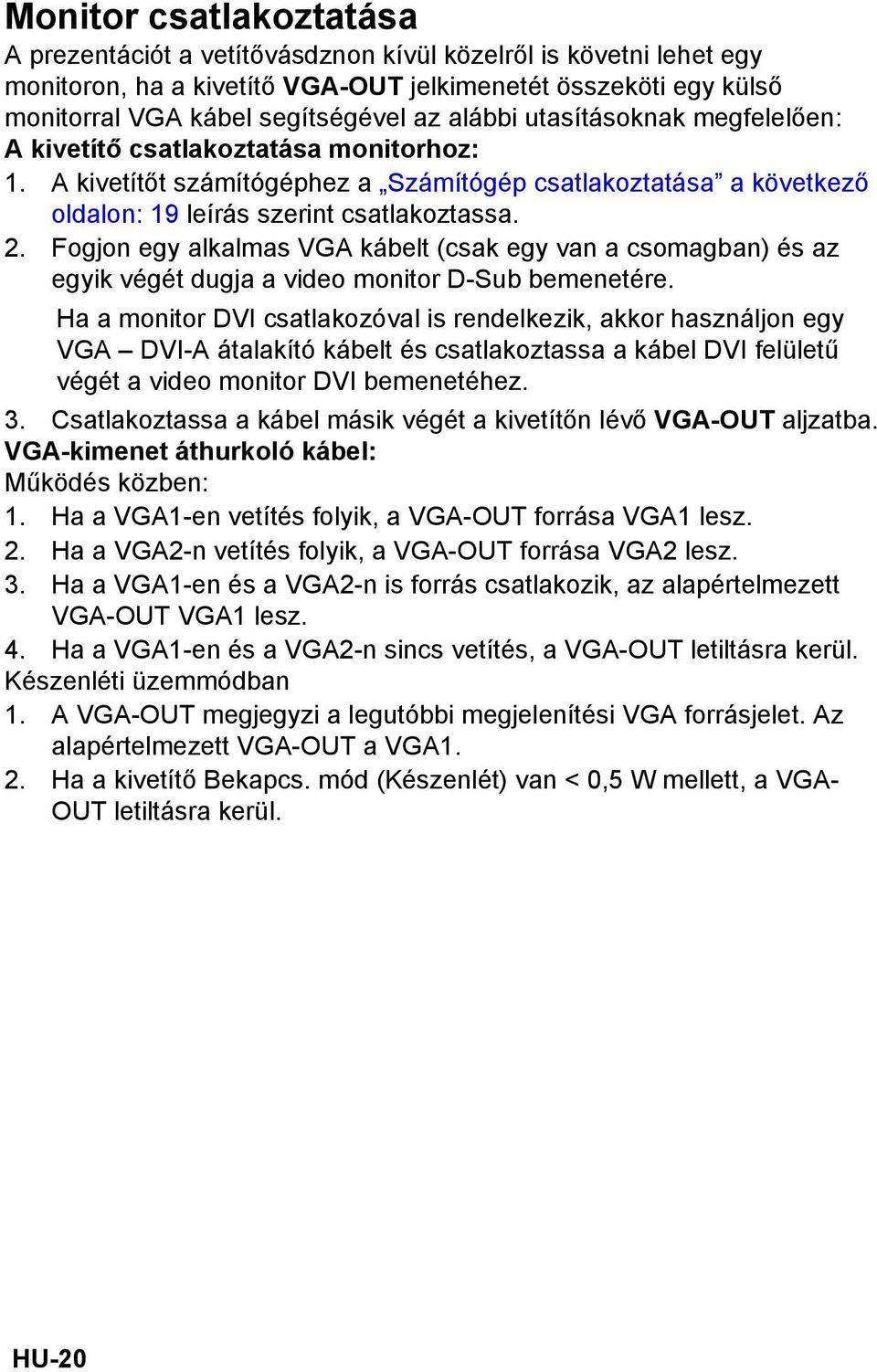

20 Monitor csatlakoztatása A prezentációt a vetítővásdznon kívül közelről is követni lehet egy monitoron, ha a kivetítő VGA-OUT jelkimenetét összeköti egy külső monitorral VGA kábel segítségével az alábbi utasításoknak megfelelően: A kivetítő csatlakoztatása monitorhoz: 1. A kivetítőt számítógéphez a Számítógép csatlakoztatása a következő oldalon: 19 leírás szerint csatlakoztassa. 2. Fogjon egy alkalmas VGA kábelt (csak egy van a csomagban) és az egyik végét dugja a video monitor D-Sub bemenetére. Ha a monitor DVI csatlakozóval is rendelkezik, akkor használjon egy VGA DVI-A átalakító kábelt és csatlakoztassa a kábel DVI felületű végét a video monitor DVI bemenetéhez. 3. Csatlakoztassa a kábel másik végét a kivetítőn lévő VGA-OUT aljzatba. VGA-kimenet áthurkoló kábel: Működés közben: 1. Ha a VGA1-en vetítés folyik, a VGA-OUT forrása VGA1 lesz. 2. Ha a VGA2-n vetítés folyik, a VGA-OUT forrása VGA2 lesz. 3. Ha a VGA1-en és a VGA2-n is forrás csatlakozik, az alapértelmezett VGA-OUT VGA1 lesz. 4. Ha a VGA1-en és a VGA2-n sincs vetítés, a VGA-OUT letiltásra kerül. Készenléti üzemmódban 1. A VGA-OUT megjegyzi a legutóbbi megjelenítési VGA forrásjelet. Az alapértelmezett VGA-OUT a VGA1. 2. Ha a kivetítő Bekapcs. mód (Készenlét) van < 0,5 W mellett, a VGA- OUT letiltásra kerül. HU-20

21 Videó forráseszközök csatlakoztatása A kivetítőt számos videóforrához lehet csatlakoztatni, amelyek a következő kimenetek valamelyikével rendelkeznek: HDMI Komponens videó S-Video Video (kompozit) A kivetítő és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint: Terminál név Csatlakozó megjelenése Referencia HDMI HDMI HDMI jelforrás csatlakoztatása a következő oldalon: 22 Komponens VGA1/YPbPr vagy Komponens videó VGA2/YPbPr videojelet adó eszköz csatlakoztatása a következő oldalon: 22 S-Video S-VIDEO S-video videojelet adó eszköz csatlakoztatása a következő oldalon: 23 Videó VIDEO Kompozit videojelet adó eszköz csatlakoztatása a következő oldalon: 23 Képminőség Legjobb Jobb Jó Normál HU-21

22 HDMI jelforrás csatlakoztatása Vizsgálja meg videó jelforrását, rendelkezik-e használaton kívüli HDMI kimeneti csatlakozókkal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása HDMI jelforráshoz: 1. Csatlakoztassa egy HDMI-kábel egyik végét a HDMI forráseszköz HDMI kimeneti csatlakozójához. 2. A HDMI-kábel másik végét a kivetítőn lévő HDMI csatlakozóhoz csatlakoztassa. Komponens videojelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt komponens videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása komponens videó jelet adó eszközhöz: 1. Vegyen egy VGA (D-Sub) HDTV (RCA) átalakítókábelt, és a 3 RCA típusú csatlakozóval végződő végét csatlakoztassa a videójelet adó készüléken a komponens kimenetekre. A színek szerint párosítsa a csatlakozódugókat az aljzatokkal, zöldet a zöldbe, kéket a kékbe és pirosat a pirosba. 2. Csatlakoztassa a (D-Sub csatlakozóval rendelkező) kábel másik végét a kivetítőn a VGA1/YPbPr vagy VGA2/YPbPr jelbemeneti aljzatba. Fontos Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is. HU-22

23 S-video videojelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy rendelkezik-e nem használt S-Video kimeneti csatlakozóaljzattal: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása S-Video jelet adó eszközhöz: 1. Fogjon egy S-Video kábelt és az egyik végét dugja a videójelet adó készüléken az S-Video kimeneti aljzatba. 2. Csatlakoztassa az S-Video kábel másik végét a kivetítőn az S-VIDEO aljzatba. Fontos Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Ha a projektor és a S-Video videójelet adó készülék között már létrehozott komponens videó kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Lásd: Videó forráseszközök csatlakoztatása a következő oldalon: 21 a részletekért. Kompozit videojelet adó eszköz csatlakoztatása A jelet szolgáltató készüléken ellenőrizze, hogy vannak-e nem használt kompozit videó kimenetei: Ha igen, használhatja a következő módszert. Ha nem, akkor más módszert kell találnia az eszköz csatlakoztatására. A kivetítő csatlakoztatása kompozit videójelet adó eszközhöz: 1. Fogjon egy videókábelt és az egyik végét dugja a videójelet adó készüléken a videó kimeneti aljzatba. 2. Csatlakoztassa a videokábel másik végét a kivetítőn a VIDEO aljzatba. Fontos Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is. Az eszközt csak akkor csatlakoztassa a kompozit videó kapcsolattal, ha sem a komponens videó sem az S-Video bemenetek nem elérhetőek. Lásd: Videó forráseszközök csatlakoztatása a következő oldalon: 21 a részletekért. HU-23

24 Kezelés A kivetítő be- és kikapcsolása A kivetítő bekapcsolása: 1. Csatlakoztassa az AC tápkábelt és a megfelelő jelkábel(eke)t a kivetítőhöz. 2. A gomb megnyomásával kapcsolja be a kivetítőt. A kivetítő bemelegedéséhez kb. egy perc szükséges. 3. Kapcsolja be a jelforrást (számítógép, noteszgép, DVD stb.). A kivetítő automatikusan érzékeli a forrást. Ha egyszerre több jelforrást csatlakoztat a kivetítőhöz, használja a kivetítőn lévő SOURCE gombot vagy a távvezérlő Source gombját a kívánt forrás kiválasztásához, illetve nyomja meg a kívánt forrásgombot a távvezérlőn. Figyelem Ne nézzen az objektívbe, ha a lámpa világít. Ez a szeme maradandó károsodását okozhatja. A gyújtópont magas hőmérsékletet közvetít. A tűzveszély elkerülése érdekében ne helyezzen tárgyakat a közelébe. A kivetítő kikapcsolása: 1. Nyomja meg a gombot a kivetítő lámpájának kikapcsoláshoz. A képen megjelenik az üzenet: Kikapcsolja? Nyomja meg újra a Power gombot. 2. A megerősítéshez nyomja meg újra a gombot. A ventilátorok tovább működnek a hűtés biztosítása érdekében. Amikor a táp LED folyamatos vörös színre vált, azt jelenti, hogy a kivetítő átváltott a készenléti módba. Ha a kivetítőt újra be kívánja kapcsolni, várnia kell, amíg a hűtési ciklus befejeződik és a kivetítő készenléti állapotba lép. Miután a kivetítő készenléti módba lépett, nyomja meg a gombot a kivetítő újraindításához. 3. Húzza ki a kivetítő AC tápkábelét az elektromos csatlakozóaljzatból és a kivetítőből. 4. Kikapcsolása után ne kapcsolja be azonnal a kivetítőt. Figyelem Bekapcsolt Gyors újraindítás funkció mellett, ha véletlenül kikapcsolja a kivetítőt és 100 másodpercen belül kiválasztja a Gyors újraindítás funkciót, a kivetítő azonnal visszakapcsolódik. Kikapcsolt Gyors újraindítás funkció mellett a kivetítő újraindítása csak a hűtési folyamat befejeződése után lehetséges. Ez eltarthat néhány percig, mert a ventilátor addig marad működésben, amíg a belső hőmérséklet adott szintre csökken. HU-24

25 A kivetített kép magasságának beállítása Állítható lábak A kivetítő három állítható lábbal van felszerelve a kivetített kép magasságának beállításához. 1. A kép megemeléséhez vagy leeresztéséhez forgassa az első állítható lábat. 2. A kép szintezéséhez forgassa a hátsó állítható lábakat a kép magasságának finombeállításához. Megjegyzés A kivetítő sérülésének elkerülése érdekében győződjön meg arról, hogy az állítható lábak teljesen visszahúzódott helyzetben vannak, mielőtt áthelyezné a kivetítőt vagy behelyezné hordtáskájába. A nagyítás és fókusz beállítása Zoom gyűrű Élességállító gyűrű 1. Az élességállító gyűrű forgatásával tegye élessé a képet. Az élességállításhoz állókép használata javasolt. 2. A zoom gyűrű forgatásával állítsa be a kép méretét. HU-25

26 A vetített kép méretének beállítása A vetítővászon mérete, valamint a vetítési távolság az alábbi ábrán és táblázatban látható. Legnagyobb nagyítás Legkisebb nagyítás Vászon Objektív középpont Függőleges eltolás Vetítési távolság XGA típus Vetítővászon mérete Átló [hüvelyk (cm)] WXGA típus 4 : 3 vászon Vetítési távolság [láb (m)] Képmagasság (min. zoom) (max. zoom) [hüvelyk (cm)] Függőleges eltolás [hüvelyk (cm)] 30 (76) 2,7 (0,85) 4,5 (1,4) 18 (46) 2,7 (7) 40 (102) 3,7 (1,1) 5,9 (1,8) 24 (61) 3,6 (9) 60 (152) 5,6 (1,7) 8,9 (2,7) 36 (91) 5,4 (14) 80 (203) 7,4 (2,3) 11,9 (3,6) 48 (122) 7,2 (18) 100 (254) 9,3 (2,8) 14,8 (4,5) 60 (152) 9,0 (23) 120 (305) 11,2 (3,4) 17,8 (5,4) 72 (183) 10,8 (27) 150 (381) 13,9 (4,3) 22,3 (6,8) 90 (229) 13,5 (34) 200 (508) 18,6 (5,7) 29,7 (9,1) 120 (305) 18,0 (46) 250 (635) 23,2 (7,1) 37,2 (11,3) 150 (381) 22,5 (57) 300 (762) 27,9 (8,5) 44,6 (13,6) 180 (457) 27,0 (69) Vetítővászon mérete Átló [hüvelyk (cm)] 16:10 vászon Vetítési távolság [láb (m)] Képmagasság (min. zoom) (max. zoom) [hüvelyk (cm)] Függőleges eltolás [hüvelyk (cm)] 30 (76) 3,0 (0,9) 4,6 (1,4) 16 (40) 2,4 (6) 40 (102) 4,0 (1,2) 6,0 (1,8) 21 (54) 3,2 (8) 60 (152) 6,0 (1,8) 9,0 (2,7) 32 (81) 4,8 (12) 80 (203) 8,0 (2,4) 12,0 (3,7) 42 (108) 6,4 (16) 100 (254) 10,0 (3,1) 15,0 (4,6) 53 (135) 7,9 (20) 120 (305) 12,0 (3,7) 18,0 (5,5) 64 (162) 9,5 (24) 150 (381) 15,0 (4,6) 22,5 (6,9) 79 (202) 11,9 (30) 200 (508) 20,0 (6,1) 30,0 (9,2) 106 (269) 15,9 (40) 250 (635) 25,0 (7,6) 37,5 (11,4) 132 (336) 19,9 (50) 300 (762) 30,0 (9,2) 45,0 (13,7) 159 (404) 23,8 (61) HU-26

27 1080P típus Vetítővászon mérete Átló [hüvelyk (cm)] Megjegyzés 16:9 vászon Vetítési távolság [láb (m)] Képmagasság (min. zoom) (max. zoom) [hüvelyk (cm)] Függőleges eltolás [hüvelyk (cm)] 30 (76) 3,0 (0,9) 4,6 (1,4) 15 (37) 2,2 (6) 40 (102) 4,0 (1,2) 6,0 (1,8) 20 (50) 2,9 (7) 60 (152) 6,0 (1,8) 9,0 (2,7) 29 (75) 4,4 (11) 80 (203) 8,0 (2,4) 12,0 (3,7) 39 (100) 5,9 (15) 100 (254) 10,0 (3,1) 15,0 (4,6) 49 (125) 7,4 (19) 120 (305) 12,0 (3,7) 18,0 (5,5) 59 (149) 8,8 (22) 150 (381) 15,0 (4,6) 22,5 (6,9) 74 (187) 11 (28) 200 (508) 20,0 (6,1) 30,0 (9,2) 98 (249) 14,7 (37) 250 (635) 25,0 (7,6) 37,5 (11,4) 123 (311) 18,4 (47) 300 (762) 30,0 (9,2) 45,0 (13,7) 147 (374) 22,1 (56) A kivetítőt vízszintesen helyzze el. A nem teljesen vízszintes helyzetben történő használat a meleg felgyülemlését és a kivetítő károsodását okozhatja. A kivetítő oldalai legalább 30 cm-re legyenek a környező tárgyaktól. Ne használja a kivetítőt füstös környezetben. A füst lecsapódhat a fonotosabb részegységeken és megrongálhatja a kivetítőt vagy leronthatja teljesítményét. A különleges telepítést, pl. a mennyezetről történő függesztést illetően érdeklődjön kereskedőjénél. HU-27

28 A kép függőleges helyzetének beállítása a képeltolás funkció segítségével HA a kivetítő nem pontosan a vászon középpontja előtt helyezkedik el, a vetített kép függőleges helyzetét beállíthatja a függőleges lencsegyűrű mozgatásával a lencse eltolási tartományán belül. 1. Lencsemozgatás XGA esetén A megjelenítés helyzete a magasság legfeljebb 6,5%-áig tolható el. (Ha a függőleges lencsemozgató gyűrűt jobbra (balra) fordítja, a kép felfelé (lefelé) mozog). Lencsemozgatás tartománya Mozgatás felfelé 6,5% 0,065V 1V 0,15V Mozgatási tartomány Lencsemozgatás középpontja 2. Lencsemozgatás WXGA esetén A megjelenítés helyzete a magasság legfeljebb 14,5%-áig tolható el. (Ha a függőleges lencsemozgató gyűrűt jobbra (balra) fordítja, a kép felfelé (lefelé) mozog). Lencsemozgatás tartománya Mozgatás felfelé 14,5% 0,145V 1V 0,12V Lencsemozgatás középpontja Mozgatási tartomány HU-28

29 3. Lencsemozgatás 1080P esetén A megjelenítés helyzete a magasság legfeljebb 17%-áig tolható el. (Ha a függőleges lencsemozgató gyűrűt jobbra (balra) fordítja, a kép felfelé (lefelé) mozog). Lencsemozgatás tartománya Mozgatás felfelé 17% 0,17V 1V 0,15V Mozgatási tartomány Lencsemozgatás középpontja Figyelem A kivetítő használata során vegye figyelembe az alábbiakat. Ne érintse a lencsét, amikor mozog, mivel ettől megsérülhet az ujja. Soha ne engedje meg gyermekeknek, hogy megérintsék a lencsét. HU-29

30 A menü használata A kivetítő több nyelven is elérhető, képen megjelenő beállító menüje segítségével beállíthatja a képet és megváltoztathatja a beállításokat. Üzemeltetés 1. Az OSD menü megnyitásához, nyomja meg a Menu gombot a távvezérlőn vagy a vezérlőpulton. 2. Az OSD menü megjelenésekor a / gombok segítségével választhat a főmenü pontjai közül. Adott oldal menütételének kiválasztása közben nyomja a vagy az Enter gombot az almenübe történő belépéshez. 3. A / gomb segítségével válassza ki a kívánt elemet, majd nyomja meg a / / Enter gombot az egy elemet tartalmazó menübe történő belépéshez. 4. Az értéken a / gombbal változtathat. A kiválasztás megerősítéséhez nyomja meg az Enter gombot. 5. Az almenü többi beállítását a fentiek szerint módosíthatja. 6. Nyomja meg a Menu gombot, hogy visszalépjen az almenübe. 7. A kilépéshez nyomja meg ismét a Menu gombot. Az OSD menü bezáródik, és a kivetítő automatikusan menti az új beállításokat. Főmenü Almenü Beállítások Egy elemből álló menü HU-30

31 Menürendszer Főmenü KÉP Almenü Megjelenítési mód Fényerő Kontraszt Élesség Szín Árnyalat Speciális Gamma BrilliantColor Színhőmérséklet Színbeállítás Színtér Vörös Zöld Kék Ciánkék Bíborvörös Sárga Fehér Alaphelyzet Kilépés Egy elemből álló menü Prezentáció / Világos / Mozi / srgb / Tábla / DICOM SIM / Felhasználói / Három dimenzió 1.8 / 2.0 / 2.2 / 2.6 / Film / Videó / Grafika Meleg / Közepes / Hideg Árnyalat / Telítettség / Nyereség Árnyalat / Telítettség / Nyereség Árnyalat / Telítettség / Nyereség Árnyalat / Telítettség / Nyereség Árnyalat / Telítettség / Nyereség Árnyalat / Telítettség / Nyereség Vörös / Zöld / Kék Auto / RGB (0~255) / RGB (16~235) YUV HU-31

32 KÉP KIJELZŐ Speciális Alaphelyzet Formátum Élmaszk Nagyítás Képeltolás F. trapézkorr. Auto. korrekció Három dimenzió Jel Kilépés Vízszintes Függőleges 3D mód 3D--->2D 3D Formátum 3D szink. ford. Automatic Fázis (VGA) Frekvencia (VGA) Vízszintes helyzet (VGA) Függőleges helyzet (VGA) Kilépés Be / Ki Igen / Nem XGA: 4:3 / 16:9 / Natív / Auto WXGA/1080P: 4:3 / 16:9 vagy 16:10 / LBX / Natív / Auto Be / Ki DLP-Link / IR Három dimenzió / L / R Auto / SBS / Top and Bottom / Frame Sequential Be / Ki Nyelv BEÁLLITÁS Kivetítés Menü helyzete Képernyőtípus 16: 10/16:9 (WXGA) HU-32

33 BEÁLLITÁS Biztonság Vetítő azonosító Audió beállítások Speciális Hálózat Biztonság Biztonsági időzítő Jelszócsere Kilépés Belső hangszóró Némítás Hangerő Audió bemenet Logo Logo rögzítés Feliratozás Kilépés LAN Settings WLAN Settings Control Settings Audió Mikrofon Hálózat állapota Mac cím DHCP IP-cím Alhálózati maszk Átjáró DNS Kilépés WLAN Hálózat állapota Mac cím IP-cím SSID Csatlakozás mód Kilépés Crestron Extron PJ Link AMX Device Discovery Telnet HTTP Kilépés Be / Ki Hónap / Nap / Óra Be / Ki Be / Ki Alapértelmezett / Audio 1 / Audio 2 / Audio 3 Alapértelmezett / Semleges / Felhasználói Ki / CC1 / CC2 Csatlakozás / Kapcsolat bontása Be / Ki Be / Ki Csatlakozás / Kapcsolat bontása Infrastructure / Access Point Be / Ki Be / Ki Be / Ki Be / Ki Be / Ki Be / Ki HU-33

34 Opciók Bemeneti jelforrás Forrás zár Intenzív hűtés Információ elrejtése Billentyűzetlezárás Tesztminta VGA1 / VGA2 / Videó / S-Video / HDMI / DVI / Flash Drive/ Network Display/ USB Display Be / Ki Be / Ki Be / Ki Be / Ki Nincs / Rács / Fehér 12 V-os trigger Be / Ki / Auto 3D IR Function Háttérszín Távvezérlő beáll. Speciális Lámpa-beállítás Optional Filter Settings Alaphelyzet Auto bekapcs. Bekapcsolás jelre Auto. Kikapcsolás (perc) Elalváskapcsoló (perc) Gyors újraindítás Bekapcs. mód (Készenlét) Lámpaóra Lámpa emlékeztető Fényerő-mód Lámpa nullázása Kilépés Opcionális filter installálva Filter Usage Hours Filter Reminder Filter Reset Kilépés Be / Front / Vissza / Ki Fekete / Vörös / Kék / Zöld / Fehér Megjelenítési mód / Formátum / 3D szink. ford. / Némítás / Tesztminta / DVI / VGA2 / Network Display Be / Ki Be / Ki Be / Ki Aktív / Eco. Be / Ki Világos / Dynamic / Eco. + Igen / Nem Igen / Nem Ki / 300 hr / 500 hr / 800 hr / 1000 hr Igen / Nem Igen / Nem HU-34

35 KÉP Megjelenítési mód Számos előre beállított gyári érték áll rendelkezésre, amelyeket különféle képtípusokhoz optimalizáltak. Prezentáció: megfelelő szín és fényerő PC bemenet esetén. Világos: maximális fényerő PC bemenet esetén. Mozi: házi-mozihoz. srgb: szabványos, színhelyes színek. Tábla: az üzemmód javíthatja a színek megjelenítést, ha sötétebb felületekre (zöld táblára) vetítenek. Felhasználói: a felhasználó saját beállítása. DICOM SIM: DICOM formátumú fájlokhoz ajánlott szimulációs üzemmódban. Három dimenzió: a 3D mód javasolt beállítása. A felhasználó által a 3D elemben végzett további beállítások mentésre kerülnek ebben a módban későbbi használat céljából. Megjegyzés A DCIM SIM opció csak képzéshez vagy hivatkozásra való. Tényleges diagnosztikához nem használják. A DICOM a Digital Imaging and Communications in Medicine rövidítése. Ezt a szabványt az American College of Radiology és a National Electrical Manufacturers Association hozta létre. A szabvány meghatározza a digitális képadatok rendszerek közötti áttöltésének módját. Fényerő A kép fényerejének növeléséhez vagy csökkentéséhez. HU-35

36 Kontraszt A világos és sötét részek közötti különbség mértékét módosítja. Élesség A kép élesítéséhez vagy lágyításához. Szín a videoképet a fekete-fehér és a teljesen telített színek között állítja be. Árnyalat A színegyensúly állítása vörösebb vagy zöldebb felé. Megjegyzés A Szín és Árnyalat funkcciók csak Videó módban támogatottak. Speciális Gamma Lehetővé teszi egy finomhangolt degamma tábla kiválasztását,amellyel a lehető legjobb képminőséget érheti el az adott bemenethez. Film: házi-mozihoz. Videó: videó vagy TV forráshoz. Grafika: képforráshoz. 2.2: PC vagy számítógép jelforráshoz. BrilliantColor Ez a beállítható elem új színfeldolgozó algoritmust és rendszerszintű fejlesztéseket alkalmaz a nagyobb fényerő elérése érdekében amellett, hogy valósághű, élénkebb színeket biztosít. A beállítási tartomány 1 -től 10 -ig terjed. Ha erősen javított képet kíván, akkor a maximális érték felé növelje a beállítás értékét. Ha lágyabb, természetesebb képet kíván, akkor csökkentse az értékét. HU-36

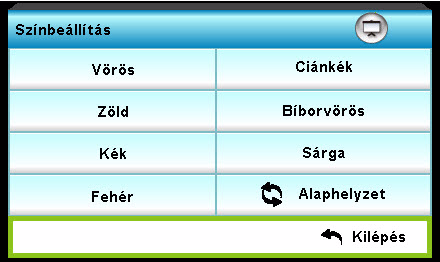

37 Színhőmérséklet Ha hideg színhőmérsékletre van állítva, a kép kékes színű. (hideg kép) Közepes hőmérsékletre állítva a kép megőrzi a fehér normál színét. Ha meleg színhőmérsékletre van állítva, a kép vöröses színű. (meleg kép) Színbeállítás Nyomja meg a / / Enter gombot, hogy a következő menübe lépjen az alábbi ábra szerint, majd a / / / gombbal válasszon színt. A választás véglegesítéséhez nyomja meg az Enter gombot. Vörös/Zöld/Kék/Ciánkék/Bíborvörös/Sárga/Fehér: Nyomja meg a / gombokat a Árnyalat/Telítettség/Nyereség közötti váltáshoz, majd a / gombok használatával állítsa be az értéket. Alaphelyzet: A Igen elem kiválasztásával az összes színbeállítást a gyárira állítja vissza. Színtér Válassza ki a megfelelő színmátrixot az AUTO, RGB, RGB (0-255)(*), RGB (16-235)(*) és YUV értékek közül. Megjegyzés (*) csak HDMI. Jel Automatic: automatikusan kiválasztja a jelet. Ha ezt a funkciót használja, a Fázis és Frekvencia elemek szürkén jelennek meg, illetve ha a Jel beállítása nem automatikus, a Fázis és Frekvencia elemek megjelennek a manuális hangoláshoz és beállítások közötti mentéshez a kivetítő következő bekapcsolásáig. Fázis: Ennek beállításával összehangolhatja a kijelző és a grafikus kártyája időzítését. Ha labilis vagy villódzó képet tapasztal, ezzel a funkcióval korrigálhatja. Frekvencia: Az adatfrekvencia beállításával összehangolhatja a képernyőn megjelenő adatok frekvenciáját és a számítógép grafikus kártyájának frekvenciáját. Csak akkor használja ezt a funkciót, ha a kép függőlegesen villódzik. HU-37

38 Vízszintes helyzet: A képet balra vagy jobbra mozgatja a vetítési területen belül. Függőleges helyzet: A képet fel vagy le mozgatja a vetítési területen belül. Alaphelyzet Visszaállítja KÉP menü valamennyi megjelenítési paraméterét az alapértelmezett gyári beállításra. KIJELZŐ Formátum Ezt a funkciót a kívánt képméretarány kiválasztására használja. XGA típus esetében: Forrás 480i/p 576i/p 1080i/p 720p 4:3 1024x768 közép 16:9 1024x576 közép Natív Az eredeti képet jeleníti meg átméretezés nélkül. Auto (Alapértelmezett) Automata átméretezés 1024 x 768 képpontra, ha a forrás 4:3. Automata átméretezés 1024 x 576 képpontra, ha a forrás 16:9. Automata átméretezés 1024 x 614 képpontra, ha a forrás 15:9. Automata átméretezés 1024 x 640 képpontra, ha a forrás 16:10. WXGA típus esetében: 16:9 vagy 16:10 a Képernyőtípus beállításától függően. 16:10 vászon 16 : 10 vászon 480i/p 576i/p 1080i/p 720p PC 4:3 1066x800 közép 16: x800 közép LBX 1280x960 közép, majd a középső 1280x800 kép megjelenítése. HU-38

39 Natív 1:1 leképezés központosított 1:1 leképezésű megjelenítés 1280 x x720 Középre igazított 1:1 leképezés központosít ott Auto A bemeneti jelforrás 1280x800 megjelenítési területre illeszkedik (Alapértelmezett) és megmarad az eredeti méretaránya. Automata átméretezés 1066 x 800 képpontra, ha a forrás 4:3. Automata átméretezés 1280 x 720 képpontra, ha a forrás 16:9. Automata átméretezés 1280 x 768 képpontra, ha a forrás 15:9. Automata átméretezés 1280 x 800 képpontra, ha a forrás 16:10. 16:9 vászon 16 : 9 vászon 480i/p 576i/p 1080i/p 720p PC 4:3 960x720 közép 16:9 1280x720 közép LBX 1280x960 közép, majd a középső 1280x720 kép megjelenítése. Natív 1:1 leképezés 1:1 leképezésű 1280x720 1:1 leképezés központosított megjelenítés Középre központosított 1280 x 720 igazított Auto Ha ezt a formátumot választják, a vászontípus automatikusan (Alapértelmezett) 16:9 (1280 x 720) arányú lesz. Automata átméretezés 960 x 720 képpontra, ha a forrás 4:3. Automata átméretezés 1280 x 720 képpontra, ha a forrás 16:9. Automata átméretezés 1200 x 720 képpontra, ha a forrás 15:9. Automata átméretezés 1152 x 720 képpontra, ha a forrás 16: P típus esetében: 16 : 9 vászon 480i/p 576i/p 1080i/p 720p PC 4:3 1440x1080 közép 16:9 1920x1080 közép LBX 1920x1440 közép, majd a középső 1920x1080 kép megjelenítése. Natív 1:1 leképezés központosított Auto (Alapértelmezett) Ha ezt a formátumot választják, a vászontípus automatikusan 16:9 (1920 x 1080) arányú lesz. Automata átméretezés 1440 x 1080 képpontra, ha a forrás 4:3. Automata átméretezés 1920 x 1080 képpontra, ha a forrás 16:9. Automata átméretezés 1920 x 1200 képpontra, ha a forrás 16:10, és 1920 x 1080 terület kivágása a megjelenítéshez. Élmaszk Az élmaszk funkció eltávolítja a zajt videofelvétel képéről. Atúlpásztázást használva el lehet távolítani a kódolási zajt a videóbemeneti jel képének széléről. Megjegyzés Minden egyes I/O eltérő Élmaszk beállítással rendelkezik. Az Élmaszk és a Nagyítás nem működik egyszerre. HU-39

40 Nagyítás Nagyítja/kicsinyíti a képet. Képeltolás A kivetített kép helyzetét vízszintesen és függőlegesen eltolja. F. trapézkorr. A kép függőleges torzításának állításához. Ha a kép trapézszerű, e funkcióval négyzetesebb képet kaphat. Megjegyzés A trapéztorzítás állítása befolyásolhatja az OSD menü teljes megjelenését. A F. trapézkorr. beállításakor az Auto. korrekció automatikusan Ki értékre áll. Auto. korrekció A ferde szögű vetítésből adódóan torzult kép automatikus korrigálása. Három dimenzió 3D mód DLP-Link: jelölje ki a DLP-Link elemet optimalizált beállítások alkalmazásához DLP Link 3D szemüveg esetében. IR: jelölje ki az IR elemet optimalizált beállítások alkalmazásához IR alapú 3D szemüveg esetében. 3D--->2D Három dimenzió: 3D formátum választása. L: A bal szemnek megjelenített adatok választása. R: A jobb szemnek megjelenített adatok választása. 3D Formátum SBS: Ezt a módot SBS formátumú 3D tartalomhoz válassza. Top and Bottom: Ezt a módot Top and Bottom formátumú 3D tartalomhoz válassza. Frame Sequential: Ezt a módot Frame Sequential formátumú 3D tartalomhoz válassza. 3D szink. ford. Nyomja meg az Be gombot a bal és jobb képtartalom felcseréléséhez. Nyomja meg az Ki gombot az alapértelmezet képtartalom használatához. HU-40

41 BEÁLLITÁS Nyelv Válassza ki a képen megjelenő menü nyelvét. Használja a / / Enter gombot az almenü megnyitásához, majd a / / / gombot a kívánt nyelv kiválasztásához. A választás véglegesítéséhez nyomja meg az Enter gombot. Kivetítés Lehetővé teszi a kép beállítását a kívetítő helyzetének megfelelően: normál vagy fejjel lefelé, a vászon előtt vagy mögött. A kép ennek megfelelő megfordítása. Menü helyzete A menü helyzetének módosítása a képen. Képernyőtípus (csak WXGA típus esetében) Válasszon képernyőtípus a 16:10 és 16:9 lehetőségek közül. Biztonság Biztonság Be: Az Be lehetőséggel kapcsolhatja be a kivetítő bekapcsolásakor történő biztonsági ellenőrzést. Ki: Jelölje ki az Ki lehetőséget, így a felhasználó jelszó-ellenőrzés nélkül is bekapcsolhatja a kivetítőt. HU-41

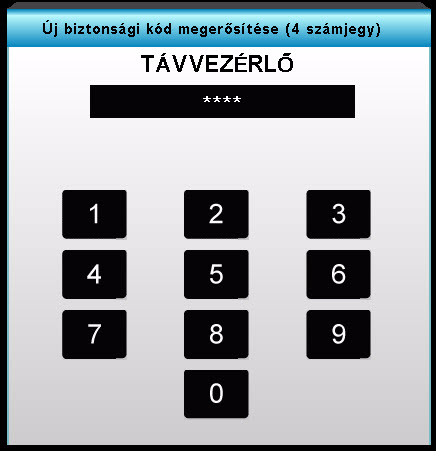

42 Biztonsági időzítő Válassza ki az idő (Hónap/Nap/Óra) funkciót, hogy beállítsa a kivetítő használati idejét. Ha letelik az idő, újra meg kell adnia a jelszót. Jelszócsere Első alkalom: 1. Nyomja meg az Enter gombot a jelszó beállításához. 2. A jelszónak 4 számjegyből kell állnia. 3. Használja a számgombokat a távvezérlőn a jelszó megadásához, majd nyomja meg az Enter gombot a megerősítéshez. Jelszócsere: 1. Nyomja meg az Enter gombot a régi jelszó megadásához. 2. Használja a számgombokat az aktuális jelszó megadásához, majd nyomja meg az Enter gombot a megerősítéséhez. 3. Adja meg az új jelszót (4 számjegyű) a távirányító számgombjai segítségével, majd nyomja meg az Enter gombot a megerősítéshez. 4. Gépelje be újra az új jelszót, és nyomja meg az Enter gombot a megerősítéséhez. Ha 3-szor rossz jelszót adnak meg, a kivetítő automatikusan kikapcsolódik. Ha elfelejtette jelszavát, lépjen kapcsolatba a helyi kirendeltséggel támogatásért. Megjegyzés A jelszó alapértelmezett értéke 1234 (első alkalommal). Vetítő azonosító Az azonosítót (ID) menü segítségével lehet beállítani (tartomány: 0 99), így a felhasználó az egyes kivetítőket az RS232 porton keresztül vezérelheti. Audió beállítások Belső hangszóró A kivetítő belső hangszórójának használata. Némítás Ideiglenesen némítja a hangot. HU-42

43 Hangerő Állítsa be az audió vagy mikrofon jelforrás hangerejét. Audió bemenet Hangbemeneti források választása. Speciális Logo Ezzel a funkcióval választhatja ki a kívánt kezdőképernyőt. Ha módosított egy beállítást, az új beállítás akkor lép életbe, ha legközelebb bekapcsolják a kivetítőt. Alapértelmezett: Az alapértelmezett induló kép. Semleges: Semleges induló kép. Felhasználói: Felhasználói az imént rögzített kép. Logo rögzítés Az aktuálisan látható képet rögzítheti induló képként történő használatra. Feliratozás Ezzel a funkcióval választhatja ki a kívánt kezdőképernyőt. Ha módosított egy beállítást, az új beállítás akkor lép életbe, ha legközelebb bekapcsolják a kivetítőt. Ki: az Ki opció kiválasztásával kikapcsolja a zárt feliratozási funkciót. CC1:CC1 nyelv: Amerikai angol. CC2:CC2 nyelv (a felhasználó TV-csatornájától függ): spanyol, francia, portugál, német, dán. Hálózat LAN Settings Lehetővé teszi a vezetékes LAN beállítások konfigurálását. Hálózat állapota: Megjeleníti a hálózati kapcsolat állapotát. Mac cím: a Mac cím írásvédett megjelenítése. DHCP: ez a protokoll automatikusan IP-címeket oszt ki a hálózatban lévő eszközökhöz. Be: IP-cím automatikus kijelölése a kivetítőnek a DHCP szerverről. Ki: IP-cím manuális kijelölése. IP-cím: Válasszon IP-címet. Alhálózati maszk: Válasszon alhálózati maszk számot. Átjáró: Válassza ki azon hálózat alapértelmezett átjáróját, amelyhez a kivetítő csatlakozik. DNS: Válassza ki a DNS-t. HU-43

44 WLAN Settings Lehetővé teszi a vezeték nélküli LAN beállítások konfigurálását. WLAN: a vezeték nélküli LAN funkció be-, illetve kikapcsolásához. Hálózat állapota: Megjeleníti a hálózati kapcsolat állapotát. Mac cím: a Mac cím írásvédett megjelenítése. IP-cím: az IP-cím írásvédett megjelenítése. SSID: Megjeleníti a kivetítő SSID-információját. Csatlakozás mód: Módszerek a vezeték nélküli hálózathoz történő kapcsolódáshoz Wi-Fi eszközökkel. Control Settings Lehetővé teszi a hálózati beállítások konfigurálását. Crestron: Crestron be- vagy kikapcsolása. *Megjegyzés: Port Extron: Extron be- vagy kikapcsolása. *Megjegyzés: Port 2023 PJ Link: PJ Link be- vagy kikapcsolása. *Megjegyzés: Port 4352 AMX Device Discovery: AMX Device Discovery be- vagy kikapcsolása. *Megjegyzés: Port 9131 Telnet: Telnet be- vagy kikapcsolása. *Megjegyzés: Port 23 HTTP: HTTP be- vagy kikapcsolása. *Megjegyzés: Port 80 HU-44

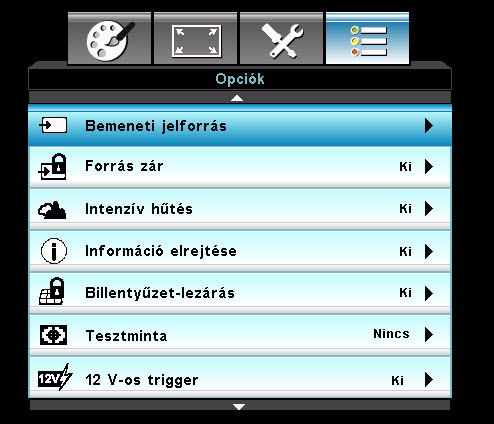

45 Opciók Bemeneti jelforrás Ezzel a lehetőséggel engedélyezheti / letilthatja a bemeneti jelforrásokat. Nyomja meg a / / Enter gombot az almenübe lépéshez és a kívánt jelforrás kiválasztásához. A választás véglegesítéséhez nyomja meg az Enter gombot. A kivetítő a ki nem jelölt bemeneteket nem vonja be a keresésbe. Forrás zár Be: a kivetítő csak a megadott csatlakozót keresi meg. Ki: a kivetítő más jeleket fog keresni, ha az aktuális bemenő jel elveszett. Intenzív hűtés Ha kiválasztják az Be lehetőséget, a ventilátorok gyorsabban forognak. Ez a funkció nagy tengerszint feletti magasság esetén hasznos, ahol ritkább a levegő. Információ elrejtése Be: az információs üzenetek elrejtéséhez válassza az Be lehetőséget. Ki: A Keresés üzenet felfedéséhez válassza az Ki lehetőséget. HU-45

46 Billentyűzet-lezárás Amikor a billentyűzár funkció be van kapcsolva Be, a vezérlőpanel zárolva van, de a távirányítóval lehet irányítani a kivetítőt. Az Ki kiválasztásával ismét használhatja a vezérlőpanelt. Megjegyzés A Billentyűzet-lezárás kikapcsoláshoz nyomja meg, és tartsa lenyomva a kivetítő tetején lévő Enter gombot 5 másodpercig. Tesztminta Tesztminta megjelenítése. Ezek a Rács, Fehérminta és Nincs. 12 V-os trigger Az Auto 3D Be / Ki beállításának választása a 12V-os trigger beállításához. IR Function Válasszon beállítást a Be / Front / Vissza és Ki közül, majd válassza a Igen lehetőséget az alkalmazásához. Háttérszín Ezzel a funkcióval Fekete, Vörös, Kék, Zöld vagy Fehér kép jeleníthető meg, ha nincs elérhető jel. Távvezérlő beáll. Lehetővé teszi a felhasználónak, hogy gyorsgombot definiáljon a távvezérlőn, amivel a funkció elemet ki lehet választani az OSD menüben. Speciális Auto bekapcs. Válassza az Be lehetőséget a közvetlen bekapcsolás mód bekapcsolásához. A kivetítő automatikusan bekapcsolódik, amikor feszültség alá helyezik anélkül, hogy megnyomnák a gombot a kivetítő vezérlőpultján, illetve a távvezérlőn. Bekapcsolás jelre A Bekapcsolás jelre aktiválása esetén a kivetítő automatikusan bekapcsolódik VGA-jel észlelésekor. Auto. Kikapcsolás (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). HU-46

47 Elalváskapcsoló (perc) Beállítja a visszaszámlálás időközét. A visszaszámlálás elkezdődik, amikor a kivetítő nem kap bemeneti jelet. Ezután a kivetítő automatikusan kikapcsol, amint lejár az idő (perc). Gyors újraindítás Ha véletlenül kikapcsolják a kivetítőt, ez a szolgáltatás lehetővé teszi annak azonnali visszakapcsolását a kikapcsolástól számított 100 másodpercen belül. Bekapcs. mód (Készenlét) Beállítja, hogy a VGA OUT funkció működjön-e, ha a kivetítő készenléti módban van (kikapcsolva, de az AC feszültséghez csatlakoztatva). Eco.: A VGA-OUT és AUDIO-OUT funkciók nem működnek, ha a kivetítő készenléti módban van. Aktív: A VGA-OUT és AUDIO-OUT funkciók működnek, ha a kivetítő készenléti módban van. Megjegyzés Ha az Bekapcs. mód (Készenlét) beállítása Eco (<0,5W), a VGA, Bekapcsolás jelre és audió átmenő csatlakozók kikapcsolásra kerülnek a kivetítő készenléti módjában. Lámpa-beállítás Lámpaóra Megjeleníti a kivetítés eltelt idejét. Lámpa emlékeztető A lámpacsere-üzenet megjelenésekor ezzel a funkcióval jelenítheti meg, illetve rejtheti el a figyelmeztető üzenetet. Fényerő-mód Világos: Válassza a Világos lehetőséget a fényerő növeléséhez. Dynamic: A Dynamic lehetőség választásával halványíthatja a vetítőlámpát a tartalom fényerejének függvényében, és dinamikusan beállíthatja a lámpa energiafogyasztását 100% és 30% között. A lámpa élettartama így meghosszabbítható. Eco.+: Az Eco.+ lehetőség választásával halványíthatja a vetítőlámpát a tartalom fényerejének függvényében, és dinamikusan beállíthatja a lámpa energiafogyasztását 80% és 30% között. A lámpa élettartama így meghosszabbítható. Lámpa nullázása Visszaállítja a lámpa számlálóját a lámpa cseréje után. HU-47

48 Optional Filter Settings Opcionális filter installálva Válassza a Igen lehetőséget, ha az opcionális porszűrő be van szerelve. Filter Usage Hours Jelzi, hogy mióta működnek a porszűrők (órákban kifejezve). Filter Reminder A beállított idő lejáratakor szűrőcserére vonatkozó emlékeztetőt állít be. Filter Reset Visszaállítja a porszűrő számlálóját a porszűrő cseréje után. Alaphelyzet Válassza a Igen lehetőséget, hogy valamennyi menü értékeit visszaállítsa az alapértelmezett gyári beállításra. HU-48

49 A kivetítő vezérlése LAN környezetben A kivetítőt kezelheti és vezérelheti egy vagy több távoli számítógépről, ha megfelelően csatlakoznak ugyanahhoz a helyi hálózathoz. Vezetékes kapcsolat Internet IP Router Ha DHCP környezetben tartózkodik: 1. Csatlakoztassa az RJ45 kábel egyik végét a kivetítő LAN bemeneti aljzatához, a másik végét pedig az Ethernet hálózat vagy router RJ45 csatlakozóhoz. 2. Nyomja meg a Menu gombot, majd lépjen a BEÁLLITÁS > Hálózat menüre. 3. Emelje ki a LAN Settings elemet, majd nyomja meg az Enter gombot. 4. Győződjön meg arról, hogy a Hálózat állapota elem beállítása Csatlakozás. 5. A megnyomásával lépjen a DHCP elemre, és a / gombokkal válassza az Be elemet. 6. Várjon kb másodpercig, majd lépjen be újra a Vezetékes LAN oldalra. Láthatók az IP-cím, Alhálózati maszk, Átjáró és DNS beállítások. Jegyezze fel az IP-címet, ami az IP-cím sorban látható. Fontos Vegye fel a kapcsolatot a hálózati rendszergazdával, ha a kivetítő IP-címe nem jelenik meg. Ha az RJ45 kábelek nem csatlakoznak megfelelően, az IP-cím, Alhálózati maszk, Alpértelmezett átjáró és DNS beállítások értéket jelenítenek meg. Győződjön meg arról, hogy a kábelek megfelelően csatlakoznak, majd hajtsa végre újra a fenti eljárásokat. Ha a kivetítőhöz készenléti módban kíván kapcsolódni, ne feledje kiválasztani az RJ45 elemet és lejegyezni az IP-cím, Alhálózati maszk, Átjáró és DNS információ elemeket a kivetítő bekapcsolt állapotában. Ha nem DHCP környezetben tartózkodik: 1. Ismételje meg a fenti 1 4. lépést. 2. A megnyomásával lépjen a DHCP elemre, és a / gombokkal válassza az Ki elemet. HU-49

50 3. Vegye fel a kapcsolatot ITS rendszergazdjával az IP-cím, Alhálózati maszk, Átjáró és DNS beállítások beszerzését illetően. 4. Nyomja meg a gombot a módosítani kívánt elem kiválasztásához, majd nyomja meg az Enter gombot. 5. Nyomja meg a / gombot a kurzor mozgatásához, majd adja meg az értéket. 6. Ha megnyomja a Menu gombot, felugrik egy ablak, ami rákérdez, hogy kívánja-e menteni a beállításokat. Fontos Ha az RJ45 kábelek nem csatlakoznak megfelelően, az IP-cím, Alhálózati maszk, Alpértelmezett átjáró és DNS beállítások értéket jelenítenek meg. Győződjön meg arról, hogy a kábelek megfelelően csatlakoznak, majd hajtsa végre újra a fenti eljárásokat. Ha a kivetítőhöz készenléti módban kíván kapcsolódni, ne feledje kiválasztani az RJ45 elemet és lejegyezni az IP-cím, Alhálózati maszk, Átjáró és DNS információ elemeket a kivetítő bekapcsolt állapotában. HU-50

51 Vezeték nélküli kapcsolat Optoma vezeték nélküli kulcs Ahhoz, hogy a kivetítőt vezeték nélkül csatlakoztathassa, egy Optoma vezeték nélküli kulcsot (opcionális) kell csatlakoztatnia a kivetítő oldalán lévő USB A típusú csatlakoznóhoz, majd ezt követően csak néhány konfigurációs műveletet kell elvégeznie az OSD menüben. 1. Győződjön meg arról, hogy a kivetítő be van kapcsolva. 2. Nyomja meg a Menu gombot, majd lépjen a BEÁLLITÁS > Hálózat menüre. 3. Emelje ki a WLAN elemet, majd nyomja meg az Enter gombot. 4. Győződjön meg arról, hogy a Hálózat állapota elem beállítása Csatlakozás. 5. Győződjön meg arról, hogy az SSID információ látható. 6. AP módban a számítógép vezeték nélküli kapcsolódási segédprogramjával rákereshet a kivetítő SSID-jére és kapcsolódhat hozzá. Ezután az Optoma Presenter segítségével megkeresheti a kivetítőt. Infrastructure módban a számítógépet és a kivetítőt ugyanahhoz az AP routerhez kell csatlakoztatnia és az IP-cím szerint kell kapcsolatot létesíteni. HU-51

52 Az AP és Infrastructuremódokról AP módban a számítógép vezeték nélküli kapcsolódási segédprogramjával rákereshet a kivetítő SSID-jére és kapcsolódhat hozzá. Ezután az Optoma Presenter segítségével megkeresheti a kivetítőt. Infrastructure módban a számítógépet és a kivetítőt ugyanahhoz az AP routerhez kell csatlakoztatnia és az IP-cím szerint kell kapcsolatot létesíteni. Az alábbi ábra leírja, hogyan lehet elérni az internetet AP és Infrastructure módban. (AP mód) (Infrastructure mód) Internet Internet Fontos Ha több információra van szüksége az AP és Infrastructure módokról, tekintse meg a vezeték nélküli routerek felhasználói dokumentációját, ami általában 3C üzletekben kapható. HU-52

53 A kivetítő vezérlése böngészőprogramon keresztül Ha rendelkezik a kivetítő helyes IP-cmével és a kivetítő bekapcsolt vagy készenléti módban van, bármilyen számítógépet használhat a kivetítő vezérléséhez, amely ugyanahhoz a helyi hálózathoz csatlakozik. Fontos Győződjön meg arról, hogy böngészője támogatja az IE7, IE8, IE9, Safari 5.1.2, Google Chrome 18 vagy Firefox böngészőt. A kézikönyvben szereplő képernyőképek kizárólag hivatkozás célját szolgálják és eltérhetnek a tényleges terméktől. 1. Gépelje be a kivetítő címét a böngészőprogram címsorába, majd nyomja meg az Enter gombot. 2. Megjelenik az Optoma webes vezérlőrendszer kezdőlapja A weboldalak nyelvének módosításához kattintson a lefelé mutató nyílra a lenyíló menü felfedéséhez és válassza ki a kívánt nyelvet. 4. Az Optoma Presenter letöltéséhez kattintson a Download (Letöltés) gombra. Lásd: Képek megjelenítése az Optoma Presenter alkalmazáson keresztül a következő oldalon: 60 a részletekért. 5. Megnyílik a Crestron (econtrol) oldal, ami tartalmazza a Crestron econtrol felhasználói felületet. Lásd: A Crestron vezérlés névjegye a következő oldalon: 55 a részletekért. HU-53

54 6. Az Admin oldal eléréséhez jelszó megadása szükséges. Az alapértelmezett jelszó az admin. System Status (Rendszerállapot): Megjeleníti a rendszerre vonatkozó információkat. General Setup (Általános beállítások): Lehetővé teszi a kivetítő be-/ kikapcsolását, a bemeneti jelforrás váltását és az Administrator (Rendszergzada) oldal jelszavának módosítását. Projector Control (Kivetítő vezérlés): OSD menüket tartalmaz a kivetített képek beállításához. Lásd: A menü használata a következő oldalon: 30 a részletekért. Alert Setup (Riasztás beállítása): Levelező szerver beállítását teszi lehetővé, hogy rendszerhiba üzeneteket küldhessen a hálózati rendszergazdának. Network Setup (Hálózat beállítása): Vezetékes és vezeték nélküli hálózati beállítások elvégzését teszi lehetővé. Reset to Default (Alapértelmezettre visszaállítás): lehetővé teszi a rendszer visszaállítását a gyári alapbeállításokra. Reboot System (Rendszer újraindítása): Lehetővé teszi a hálózat újraindítását. HU-54

55 A Crestron vezérlés névjegye 1. Megnyílik a Crestron (econtrol) oldal, ami tartalmazza a Crestron econtrol felhasználói felületet. Az econtrol oldal különféle virtuális kulcsot biztosít a kivetítő vezérléséhez, illetve a vetített képek beállításához. i ii i A / megnyomásáva l további gombokat fedhet fel. i i. Ezek a gombok gyakorlatilag ugyanúgy működnek, mint az OSD menük vagy a távvezérlő gombjai. ii. A bemeneti jelforrás váltásához kattintson a kívánt jelforrásra. Fontos A Menu (Menü) gomb segítségével vissza lehet ugrani az előző OSD menükre, kilépni és menteni a menübeállításokat. A forráslista a kivetítőn rendelkezésre álló csatlakozók számának függvényében eltér. Amikor a kivetítő vezérlőpultját vagy a távvezérlőt használja az OSD menübeállítások módosításához, egy ideig eltarthat, amíg a webböngésző szinkronizálja a módosításokat a kivetítőn. HU-55

56 2. A Tools (Eszközök) oldal úgy teszi lehetővé a kivetítő kezelését, a LAN vezérlési beállítások konfigurálását és a kivetítő hálózati távvezérlésének biztonságossá tételét. i ii iii v iv i. Ez a rész csak a Crestron Control System (Crestron Control rendszerre) vonatkozik. A beállítást illetően vegye fel a kapcsolatot a Crestron céggel, vagy tekintse meg a használati utasítást. ii. Ezt a részt a kivetítő elnevezéséhez, adott hellyel való társításához, felelős hozzárendeléséhez és a hálózati beállítások módosításához lehet használni. iii. Ez a rész a Felhasználói és Rendszergazda jelszavak beállításához való. Ha a jelszavas védelem engedélyezett, mellőzésre kerülnek a kivetítő konfigurációjának illetéktelen módosítási kísérletei. Fontos A hibák elkerülése érdekében az Tools (Eszközök) oldalon csak az angol ábécé betűit és számjegyeket lehet használni. A beállítások elvégzése után nyomja meg a Send (Küldés) gombot, amire megtörténik az adatok mentése a kivetítőben. iv. Nyomja meg az Exit (kilépés) gombot, hogy visszatérjen a hálózati távvezérlés oldalra. HU-56

57 Ügyeljen a karakterszám korlátozásra (szóköz és egyéb írásjeleket is beleértve) az alábbi listán: Kategória-elem Beviteli hosszúság Karakterek maximális száma Crestron Control IP-cím 15 IP ID 2 Port 5 Projector (Kivetítő) Kivetítő neve 10 Helyszín 9 Hozzárendelve ehhez: 9 Network Configuration (Hálózati konfiguráció) User Password (Felhasználói jelszó) Admin Password (Admin Jelszó) DHCP (engedélyezve) (N/A) IP-cím 15 Alhálózati maszk 15 Alapértelmezett átjáró 15 DNS szerver 15 Engedélyezve (N/A) Új jelszó 20 Megerősítés 2 Engedélyezve (N/A) Új jelszó 20 Megerősítés 20 HU-57

58 3. Az Info (Információ) oldal a kivetítő adatait és állapotát mutatja. Nyomja meg az exit (Kilépés) gombot, hogy visszatérjen a Crestron hálózati távvezérlés oldalra. 4. A Contact IT Help (IT segítség igénylése) gomb megnyomása után megjelenik a HELP DESK ablak a képernyő jobb felső sarkában. Üzeneteket küldhet a RoomView szoftver adminisztrátorainak/ felhasználóinak, akik ugyanahhoz a helyi hálózathoz kapcsolódnak. Fontos Kérjük, hogy az üzenetek csak angol betűket és számjegyeket tartalmazzanak. További információk a weblapjainkon: és HU-58

59 **Crestron RoomView Az Edit Room (Helyiség szerkesztése) oldalon adja meg az IP-címet (vagy gépnevet), ami a kivetítő képernyőmenüjén (OSD) látható, és a 05 értéket az IPID, illetve a értéket a fenntartott Crestron vezérlőport számára. A Crestron RoomView beállítását és parancsokat illetően lépjen az alábbi weboldalra a RoomView használati útmutató és egyéb információk letöltéséhez: roomview_connected_embedded_projectors_devices/resources.asp HU-59

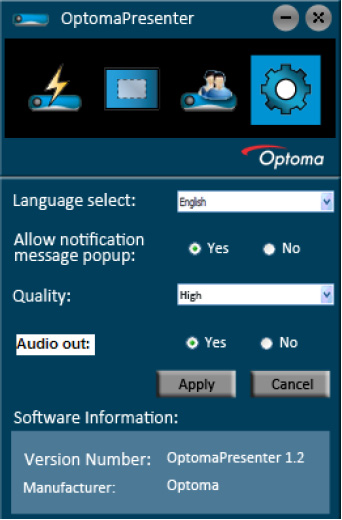

60 Képek megjelenítése az Optoma Presenter alkalmazáson keresztül Az Optoma Presenter letöltése és telepítése Az Optoma Presenter egy alkalmazás, ami a gazdagépen fut. Segítséget nyújt számítógépe csatlakoztatásában egy rendelkezésre álló hálózati megjelenítőhöz, illetve az asztal tartalmának továbbításában a helyi hálózati kapcsolaton keresztül. 1. Belépés a Network Control (Hálózati vezérléshez) főmenüjébe. A részleteket lásd az 53. oldal 1-2. lépésében. 2. Töltse le az Optoma Presenter alkalmazást. 3. A letöltés végén telepítse a szoftvert számítógépére az exe fájlra történő kattintással. Kövesse a képernyőn megjelenő utasításokat a telepítés befejezéséhez. 4. Töltse le az Optoma Presenter alkalmazást. Töltse le az Optoma Presenter alkalmazást A Search (Keresés) oldal kivetítő keresését és a hozzá történő csatlakozást teszi lehetővé. HU-60

61 i. Kivetítők kereséséhez egyszerűen kattintson a Search (Keresés) gombra a helyi hálózaton lévő összes kivetítő listázásához. Kattintson a kívánt kivetítőkre a keresési eredmények listáján, majd kattintson a Connect (Csatlakozás) gombra. Ezt úgy is megteheti, hogy begépeli a kívánt kivetítő nevét és a Search (Keresés) gombra kattint. ii. A kivetítőhöz úgy is közvetlenül csatlakozhat, hogy begépeli a kivetítő IP-címét és a Connect (Csatlakozás) gombra kattint. 2. Itt kiválaszthatja a rögzítési módot és megjelenítés helyét is. i. A teljes képernyőn történő megjelenítéséhez kattintson a FullScreen (Teljes képernyő) elemre. ii. Ha a négyzetet meg akarja változtatni, kattintson az Alterable (Módosítható) elemre. iii. Ha több számítógép csatlakozik a kivetítőhöz, kijelölheti a megjelenítési zónát az Összes, B, J, 1, 2, 3 vagy 4 elemre történő kattintással. 3. A felsorolt csatlakoztatott kivetítőket a Device Management (Eszközkezelés) elemben kezelheti. HU-61

62 Konferencia módban: 1. Csak a rendszergazda vezérelheti. 2. A kivetítő legfeljebb 4 számítógép képét jelenítheti meg. Beállíthatja a számítógép nevét az Optoma Presenter Management alatt. Az ikonokkal kapcsolatos részleteket illetően lásd: Ikon Leírás Ikon Leírás Ön normál felhasználó és nincs jogosultsága a jelszó módosításához. Ön rendszergazda és jogosult a jelszó módosítására. Ön a kivetítő felhasználója. Ön a kivetítő rendszergazdája. Bontja a kapcsolatot kivetítővel. Megnyitja a Network Control weboldalát. A kivetítőnek másik felhasználója is van. Ön a kivetítő normál felhasználója. Beállítja a kivetítő megjelenítési zonáját. 4. A Setting (Beállítás) oldal lehetővé teszi az Optoma Presenter konfigurálását. HU-62
