Vezérlés kiválasztási útmutató
|
|
- Krisztina Papp
- 8 évvel ezelőtt
- Látták:
Átírás
1 Vezérlés kiválasztási útmutató ALKALMAZÁS TÍPUSA FOLYÉ- KONY SZEMCSÉS TÖBB TERMÉKTÍPUS VÁLTOZÓ MENNYISÉG ADAGO- LÁSÁRA SŰRŰ FOLYA- DÉKHOZ KÖZVETLEN INJEKTÁLÁSRA KÉPES ÚT MENTI KOMBÁJN- KAPACITÁS ÉS SZEMVE- SZTESÉG FIGYELŐ TÁBLATÉ- RKÉPEZÉS EGYÉB GÉPVEZÉRLÉS ÉS MEGFIGYELÉS ISOBUS KOMPATIBILIS 834 Lásd: 128. oldal IGEN 844-E, 854 Lásd: oldal IGEN IGEN ARC Lásd: 132. oldal IGEN IGEN TASC 6100 Lásd: 132. oldal IGEN IGEN IGEN TASC 6200 Lásd: 132. oldal IGEN IGEN IGEN IGEN TASC 6500 Lásd: 132. oldal IGEN IGEN IGEN IGEN IGEN TASC 6300, TASC 6600 Lásd: 132. oldal IGEN IGEN IGEN IGEN 85 Lásd: 140. oldal IGEN IGEN IGEN 70 Lásd: 148. oldal IGEN IGEN IGEN LH 500 Lásd: 142. oldal IGEN IGEN IGEN IGEN IGEN LH 4000 Lásd: 138. oldal IGEN LH 765, LH 865 Lásd: 144. oldal IGEN PowerLink 640 ISOBUS VIRTUÁLIS TERMINÁL Lásd: 152. oldal IC24 MUNKA- SZÁMÍTÓGÉP Lásd: 153. oldal IGEN IGEN IGEN IGEN IGEN IC34 MUNKA- SZÁMÍTÓGÉP Lásd: 153. oldal LEGACY 6000 RENDSZER Lásd: 154. oldal IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN 117
2 Vezetés kiválasztási útmutató GPS-VEZETÉS TÍPUSA Egyenesvonalú AB nyomkövetés Görbe AB nyomvonal követése A tábla Táblavégi körbekeretezése forgó Görbe nyonvonal progresszív követése Automata kormányzás (FieldPilottal kompatibilis) Billenéskiegyenlítővel kompatibilis Automatikus szórókeret szakaszoló Térképezés Permetezéssés adatgyűjtés Belső GPS zabályzó Hektárszámláló BoomPilot Pro Lásd: 121. oldal IGEN IGEN IGEN CENTERLINE 230BP Lásd: 120. oldal IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN CENTERLINE 220 Lásd: 119. oldal IGEN IGEN IGEN IGEN LEGACY 6000 Lásd: 154. oldal IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN IGEN 6 termék IGEN IGEN 118

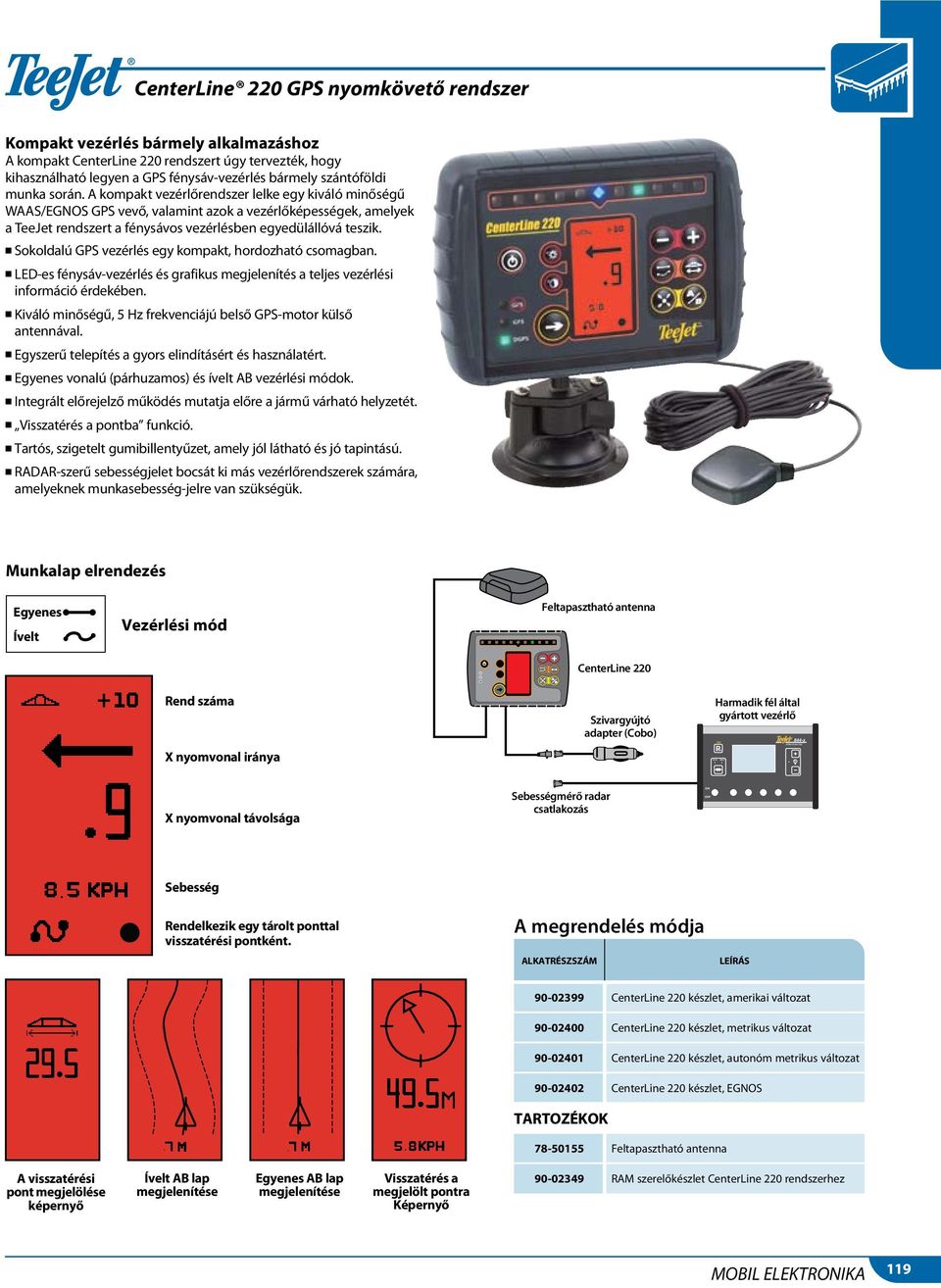

3 AUTO ON PRO MAN SPRAYER CONTROL CenterLine 220 GPS nyomkövető rendszer Kompakt vezérlés bármely alkalmazáshoz A kompakt CenterLine 220 rendszert úgy tervezték, hogy kihasználható legyen a GPS fénysáv-vezérlés bármely szántóföldi munka során. A kompakt vezérlőrendszer lelke egy kiváló minőségű WAAS/EGNOS GPS vevő, valamint azok a vezérlőképességek, amelyek a TeeJet rendszert a fénysávos vezérlésben egyedülállóvá teszik. n Sokoldalú GPS vezérlés egy kompakt, hordozható csomagban. n LED-es fénysáv-vezérlés és grafikus megjelenítés a teljes vezérlési információ érdekében. n Kiváló minőségű, 5 Hz frekvenciájú belső GPS-motor külső antennával. n Egyszerű telepítés a gyors elindításért és használatért. n Egyenes vonalú (párhuzamos) és ívelt AB vezérlési módok. n Integrált előrejelző működés mutatja előre a jármű várható helyzetét. n Visszatérés a pontba funkció. n Tartós, szigetelt gumibillentyűzet, amely jól látható és jó tapintású. n RADAR-szerű sebességjelet bocsát ki más vezérlőrendszerek számára, amelyeknek munkasebesség-jelre van szükségük. Munkalap elrendezés Egyenes Ívelt Vezérlési mód Feltapasztható antenna CenterLine 220 Rend száma X nyomvonal iránya Szivargyújtó adapter (Cobo) Harmadik fél által gyártott vezérlő 844-x X nyomvonal távolsága Sebességmérő radar csatlakozás ON OFF Sebesség Rendelkezik egy tárolt ponttal visszatérési pontként. A megrendelés módja Part Number description CenterLine 220 készlet, Kit, US amerikai Version változat AUTO 5.4 KPH CenterLine 220 készlet, Kit, Metric metrikus Version változat CenterLine 220 készlet, Kit, Autonomous autonóm metrikus Metric Version változat CenterLine 220 készlet, EGNOS TARTOZÉKOK Feltapasztható antenna A visszatérési pont megjelölése képernyő Ívelt AB lap megjelenítése Egyenes AB lap megjelenítése Visszatérés a megjelölt pontra Képernyő RAM szerelőkészlet CenterLine 220 rendszerhez AUTOAUTO 119
4 CenterLine 230BP GPS nyomkövető rendszerek A progresszív nyomkövetés és az automatikus szórókeret szakaszolás javítja a munkafeltételeket és pénzt takarít meg. A CenterLine 230BP a hatékony GPS alapú nyomkövetést az automatikus szórókeret szakaszolással kombinálja. A nyomkövetési mód AB közötti egyenes, AB közötti görbe és a tábla körbekeretezése is lehet. Beállítása gyors és könnyű, térképoldali képernyője egyszerű és intuitív. Az automata szórókeret szakaszoló az Ön GPS helyzetmeghatározóját használja, és rögzíti a kezelt területet azért, hogy automatikusan kiiktathassa azt a szakaszt, amelyik az egyszer már kezelt terület fölé ér. Ez a képesség nagyon hasznos összefutó vagy kígyózó sorok esetén, valamint az egyes fogások végén. Az átfedés mérséklése csökkenti az anyagi ráfordítást, a növényi stresszet, a hajtóanyag- és időfelhasználást, valamint a gépkezelő igénybevételét. Az automatikus szórókeret szakaszoló magában a műszerben van. A megfelelő Smart kábel segítségével csatlakozik az Ön meglevő permetezéssszabályzójához. A CenterLine 230BP a legtöbb permetezésszabályzóval kompatibilis, beszerelése gyors és könnyű. n GPS alapú nyomkövetés AB közötti egyenes és görbe, valamint körbekeretezési üzemmódban n Nyomkövetési információkkal a numerikus képernyő és az intuitív térképoldal szolgál n Egyszerű, intuitív kezelés ikonos beállító képernyő-oldalakkal n Automatikus szórókeret szakaszolás akár 15 szakasznál is n A GPS automatikus szórókeret ki- és bekapcsolásra történő használatával pénz és idő takarítható meg n Jóminőségű belső GPS-motor kicsiny külső antennával n FieldPilot automata kormányrendszerekkel kompatibilis n Vissza a ponthoz lehetőség n Beépített hektárszámláló Szivargyújtó adapter (Cobo) CenterLine 230BP A permetezésszabályzóhoz illeszkedő Smart kábel Szórókeret szakaszoló szelepek Munkalap elrendezés Mennyiségszabályozás Meglévő vezérlőkábelköteg 2.1 m Nyomkövetési térképoldal AUTO 5.4 KPH Szórókeret szakaszoló képernyője A megrendelés módja CenterLine 230BP US-konzol TeeJet 800 sorozatú Smart kábellel (6 szakaszhoz) CenterLine 230BP US-konzol Mid-Tech TASC/ARC Smart kábellel (6 szaakaszhoz) CenterLine 230BP US-konzol Raven 440/450/460 Smart kábellel (6 szakaszhoz) CenterLine 230BP US-konzol Raven 4000 Smart kábellel (6 szakaszhoz) 120

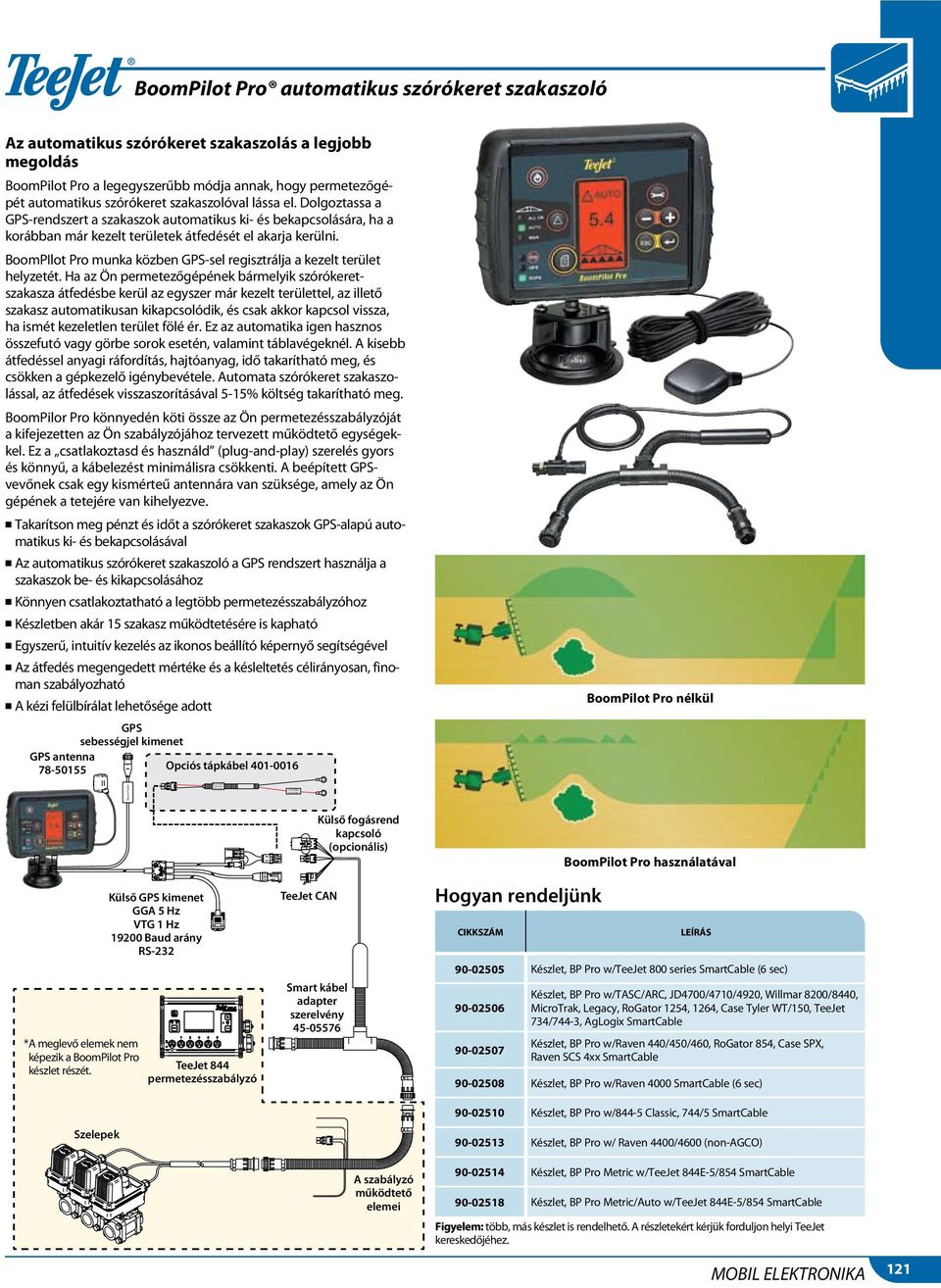

5 Power Cabl e DC: x x/xx CA UTION +12V ONLY BoomPilot Pro automatikus szórókeret szakaszoló Az automatikus szórókeret szakaszolás a legjobb megoldás BoomPilot Pro a legegyszerűbb módja annak, hogy permetezőgépét automatikus szórókeret szakaszolóval lássa el. Dolgoztassa a GPS-rendszert a szakaszok automatikus ki- és bekapcsolására, ha a korábban már kezelt területek átfedését el akarja kerülni. BoomPIlot Pro munka közben GPS-sel regisztrálja a kezelt terület helyzetét. Ha az Ön permetezőgépének bármelyik szórókeretszakasza átfedésbe kerül az egyszer már kezelt területtel, az illető szakasz automatikusan kikapcsolódik, és csak akkor kapcsol vissza, ha ismét kezeletlen terület fölé ér. Ez az automatika igen hasznos összefutó vagy görbe sorok esetén, valamint táblavégeknél. A kisebb átfedéssel anyagi ráfordítás, hajtóanyag, idő takarítható meg, és csökken a gépkezelő igénybevétele. Automata szórókeret szakaszolással, az átfedések visszaszorításával 5-15% költség takarítható meg. BoomPilor Pro könnyedén köti össze az Ön permetezésszabályzóját a kifejezetten az Ön szabályzójához tervezett működtető egységekkel. Ez a csatlakoztasd és használd (plug-and-play) szerelés gyors és könnyű, a kábelezést minimálisra csökkenti. A beépített GPSvevőnek csak egy kismérteű antennára van szüksége, amely az Ön gépének a tetejére van kihelyezve. n Takarítson meg pénzt és időt a szórókeret szakaszok GPS-alapú automatikus ki- és bekapcsolásával n Az automatikus szórókeret szakaszoló a GPS rendszert használja a szakaszok be- és kikapcsolásához n Könnyen csatlakoztatható a legtöbb permetezésszabályzóhoz n Készletben akár 15 szakasz működtetésére is kapható n Egyszerű, intuitív kezelés az ikonos beállító képernyő segítségével n Az átfedés megengedett mértéke és a késleltetés célirányosan, finoman szabályozható n A kézi felülbírálat lehetősége adott GPS sebességjel kimenet GPS antenna Opciós tápkábel BoomPilot Pro nélkül Speed Cable * A meglevő elemek nem képezik a BoomPilot Pro készlet részét. Külső GPS kimenet GGA 5 Hz VTG 1 Hz Baud arány RS-232 TeeJet 844 permetezésszabályzó TeeJet CAN Smart kábel adapter szerelvény Külső fogásrend kapcsoló (opcionális) Hogyan rendeljünk Cikkszám BoomPilot Pro használatával leírás Készlet, BP Pro w/teejet 800 series SmartCable (6 sec) Készlet, BP Pro w/tasc/arc, JD4700/4710/4920, Willmar 8200/8440, MicroTrak, Legacy, RoGator 1254, 1264, Case Tyler WT/150, TeeJet 734/744-3, AgLogix SmartCable Készlet, BP Pro w/raven 440/450/460, RoGator 854, Case SPX, Raven SCS 4xx SmartCable Készlet, BP Pro w/raven 4000 SmartCable (6 sec) Szelepek Készlet, BP Pro w/844-5 Classic, 744/5 SmartCable Készlet, BP Pro w/ Raven 4400/4600 (non-agco) A szabályzó működtető elemei Készlet, BP Pro Metric w/teejet 844E-5/854 SmartCable Készlet, BP Pro Metric/Auto w/teejet 844E-5/854 SmartCable Figyelem: több, más készlet is rendelhető. A részletekért kérjük forduljon helyi TeeJet kereskedőjéhez. 121
6 FieldPilot s Támogatott kormányzás pontos termékvezérléssel A jobb eszközök jobb munkát biztosítanak, és a FieldPilot a legkiválóbb eszköz a szántóföldi permetezési munkához. A támogatott kormányzás és a pontos szórásvezérlés egyesítésével a FieldPilot magasabb szintre emeli a hatékonyságot, ugyanakkor csökkenti a költségeket. A rendszert korábban már használó gazdálkodók szerint a FieldPilot a legjobb, ami a szántóföldi permetezőeszközökkel történhetett az elmúlt 30 évben. A gépvezérlés, a szórásszabályozás és még a szórócső szakasz be/ki állapotának kezelése is automatikus. Így a kezelő figyelhet más kritikus funkciókra, pl. a szórócső magasságra, a megfelelő szórásképekre, a jármű sebességére és a tartály vagy az adagoló állapotára. Egyszerűségre törekszünk. Minden funkció vezérlése egyetlen konzollal és egyszerű, intuitív kezelőeszközökkel történik. Ezáltal a telepítés és a képzés könnyebb, és csökken az egymás mellett több rendszer egyszerre történő működtetéséből fakadó zavar. Minden funkció egyetlen konzolon A rendszert összefogó konzol a Legacy Ehhez egy teljes színes kijelző tartozik olyan felbontással és fényerővel, amely közvetlen napsütésben is jól látható. A Legacy 6000 folyékony, szemcsés és száraz ammónia tartalmú termékek kijuttatására, valamint a növénysűrűség szabályozására alkalmas. Minden kijuttatási adat beleértve a térképeket is a könnyű letölthetőség és jelentéskészítés érdekében tárolásra kerül, amikor a munka elkészült. A Legacy 6000 a támogatott kormányzást is vezérli. Válasszon a párhuzamos, egyenes iránytartó, ívelt A B vagy forgó vezérlési módok közül; majd nyomjon le egy gombot a konzolon az A B pontok kijelöléséhez. Az első úthossz beállítása után a kezelő kézzel adja meg a sorvégi fordulókat, majd a következő úthossz beállítása után egy gyors taposás a lábkapcsolóra és a gép máris visszalép támogatott kormányzásba. A kezelő kézzel bármikor kikapcsolhatja a kormányzást, és amikor a gép eléri az előre beállított elsodródási távolságot, a rendszer kikapcsol. Teljes gépvezérlés A gép teljes automatizálásához a rendkezelő funkció integrálja az automatikus szórócsőszakasz vezérlést a sorvégi, és különösen a pontsorok végeinek igen nagyfokú pontossága érdekében. Valahányszor egy permetezőszakasz egy korábban már kezelt területre ér, automatikusan kikapcsol. A kevesebb területi átfedésből eredő vegyszer-megtakarítás meglepő lesz. A FieldPilot a több GPS vevő közül kiválasztott egység pozícionálási adataira hagyatkozik. A DGPS vevőrendszerek a Beacon, L-sávú i vagy WAAS/EGNOS korrekciós erőforrásokhoz választhatók, és cm (69 109) pontosságot biztosítanak. Nagyobb pontosság érhető el az Omnistar HP vagy az Ominstar XP vevőrendszerekkel, amelyek pontossága 5 10 cm (29 49). A FieldPilot kompatibilis a legtöbb GPS vevővel, amelyek legalább 5 Hz-es pozíciófrissítést biztosítanak. A FieldPilot illeszthető a leggyakoribb permetezőkhöz,! műtrágyaszóró gépekhez és vontatóalvázakhoz. A teljes lista rendelkezésre áll a TeeJet képviselőjénél vagy a webhelyen.! i i! s i!! i s i s 122!

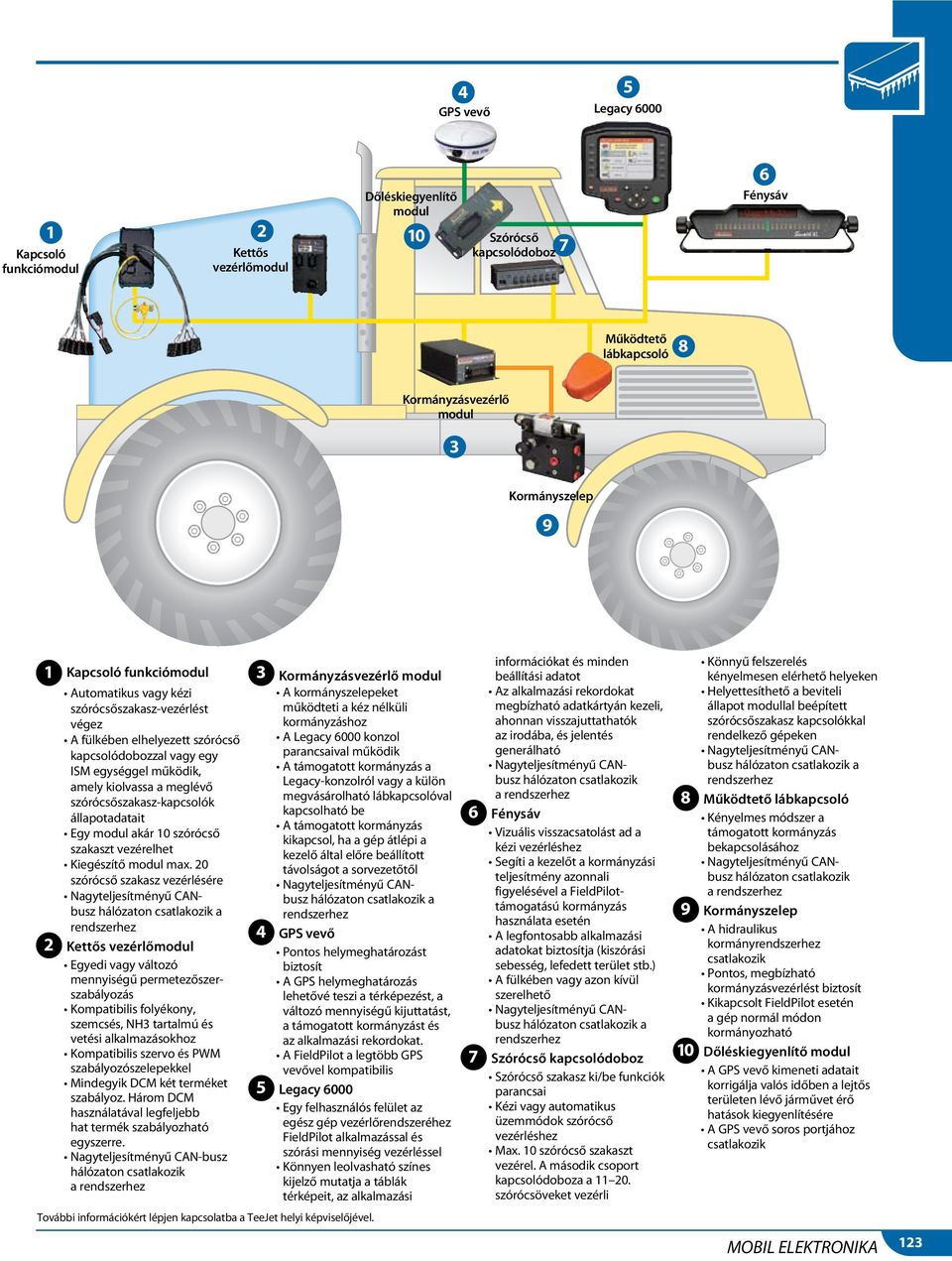

7 4 5 GPS vevő Legacy 6000 Kapcsoló funkciómodul 1 2 Kettős vezérlőmodul Dőléskiegyenlítő modul 10 Szórócső kapcsolódoboz 7 6 Fénysáv Működtető lábkapcsoló 8 Kormányzásvezérlő modul 3 Kormányszelep Kapcsoló funkciómodul Automatikus vagy kézi szórócsőszakasz-vezérlést végez A fülkében elhelyezett szórócső kapcsolódobozzal vagy egy ISM egységgel működik, amely kiolvassa a meglévő szórócsőszakasz-kapcsolók állapotadatait Egy modul akár 10 szórócső szakaszt vezérelhet Kiegészítő modul max. 20 szórócső szakasz vezérlésére Nagyteljesítményű CANbusz hálózaton csatlakozik a rendszerhez Kettős vezérlőmodul Egyedi vagy változó mennyiségű permetezőszerszabályozás Kompatibilis folyékony, szemcsés, NH3 tartalmú és vetési alkalmazásokhoz Kompatibilis szervo és PWM szabályozószelepekkel Mindegyik DCM két terméket szabályoz. Három DCM használatával legfeljebb hat termék szabályozható egyszerre. Nagyteljesítményű CAN-busz hálózaton csatlakozik a rendszerhez Kormányzásvezérlő modul A kormányszelepeket működteti a kéz nélküli kormányzáshoz A Legacy 6000 konzol parancsaival működik A támogatott kormányzás a Legacy-konzolról vagy a külön megvásárolható lábkapcsolóval kapcsolható be A támogatott kormányzás kikapcsol, ha a gép átlépi a kezelő által előre beállított távolságot a sorvezetőtől Nagyteljesítményű CANbusz hálózaton csatlakozik a rendszerhez GPS vevő Pontos helymeghatározást biztosít A GPS helymeghatározás lehetővé teszi a térképezést, a változó mennyiségű kijuttatást, a támogatott kormányzást és az alkalmazási rekordokat. A FieldPilot a legtöbb GPS vevővel kompatibilis Legacy 6000 Egy felhasználós felület az egész gép vezérlőrendszeréhez FieldPilot alkalmazással és szórási mennyiség vezérléssel Könnyen leolvasható színes kijelző mutatja a táblák térképeit, az alkalmazási További információkért lépjen kapcsolatba a TeeJet helyi képviselőjével. információkat és minden beállítási adatot Az alkalmazási rekordokat megbízható adatkártyán kezeli, ahonnan visszajuttathatók az irodába, és jelentés generálható Nagyteljesítményű CANbusz hálózaton csatlakozik a rendszerhez 6 Fénysáv Vizuális visszacsatolást ad a kézi vezérléshez Segíti a kezelőt a kormányzási teljesítmény azonnali figyelésével a FieldPilottámogatású kormányzás használata esetén A legfontosabb alkalmazási adatokat biztosítja (kiszórási sebesség, lefedett terület stb.) A fülkében vagy azon kívül szerelhető Nagyteljesítményű CANbusz hálózaton csatlakozik a rendszerhez 7 Szórócső kapcsolódoboz Szórócső szakasz ki/be funkciók parancsai Kézi vagy automatikus üzemmódok szórócső vezérléshez Max. 10 szórócső szakaszt vezérel. A második csoport kapcsolódoboza a szórócsöveket vezérli Könnyű felszerelés kényelmesen elérhető helyeken Helyettesíthető a beviteli állapot modullal beépített szórócsőszakasz kapcsolókkal rendelkező gépeken Nagyteljesítményű CANbusz hálózaton csatlakozik a rendszerhez 8 Működtető lábkapcsoló Kényelmes módszer a támogatott kormányzás bekapcsolásához Nagyteljesítményű CANbusz hálózaton csatlakozik a rendszerhez 9 Kormányszelep A hidraulikus kormányrendszerhez csatlakozik Pontos, megbízható kormányzásvezérlést biztosít Kikapcsolt FieldPilot esetén a gép normál módon kormányozható 10 Dőléskiegyenlítő modul A GPS vevő kimeneti adatait korrigálja valós időben a lejtős területen lévő járművet érő hatások kiegyenlítésére A GPS vevő soros portjához csatlakozik 123
8 Vezérlőtartozékok Dőléskiegyenlítő modul Ha a GPS antenna 4 méteres (128) magasságban található, egy 10%-os lejtés 0,6 m-es (28) pozícióhibát okozhat. Az új dőléskiegyenlítő modul korrigálja a GPS pozícióhibáját, amelyet a lejtőfeltételek okoznak. A jármű szilárd vázához rögzített dőléskiegyenlítő modul veszi a vevő GPS-jeleit, és előállítja a korrigált pozícióadatokat a vezérlőeszköz számára. n Diagnosztika LED-ek jelzik a TCM állapotát (áramellátás, működés, bejövő GPS adatok fogadásának állapota). n Időjárásálló elektromos csatlakozók a problémamentes működéshez. n Burkolatba épített felerősítő furatok. n Automatikusan észleli a GPS érzékelő átviteli sebességét, és ennek megfelelően módosítja a kimenetet. n Kompatibilis a Swath XL, GuideLine, CenterLine és Legacy 6000 vezérlési rendszerekkel. Dőlésérzékelő A megrendelés módja ALKA- TRÉSZSZÁM Dőléskiegyenlítő modulkészlet vezérlési rendszerekhez Dőléskiegyenlítő modulkészlet Legacy 6000 rendszerhez Kábel, dőléskiegyenlítés, Conxall PWR ENABLE GPS Tilt Compensation Module FRONT OF VEHICLE CenterLine dőlésérzékelő kábel GPS BE GPS KI Kábel, dőléskiegyenlítés, DB Modul, dőléskiegyenlítés Swath Manager 5 A Swath Manager 5 alkalmazást a CenterLine fénysorral párosítva automatikus szórócső szakaszvezérlést kaphat max. 5 szórócső szakaszhoz. A CenterLine és a Swath Manager 5 tárolja az információt, hogy hol történt szórás. E területek átfedése esetén a megfelelő szórócső szakaszok kikapcsolódnak. A Swath Manager kapcsolódni tud a meglévő permetezőszermennyiségszabályozóhoz a pontos szórási arányok és területakkumuláció biztosítására. A megrendelés módja GPS BE Meglévő CenterLine tápkábel Állapotészlelés (nincs használatban) GYÚJTÁS érzékelés ALKA- TRÉSZSZÁM Swath Manager 5 Basic, CenterLine a 844/854 elemhez Swath Manager 5 Basic, CenterLine az ARC/TASC elemhez Swath Manager 5 Basic, CenterLine a Raven 440 elemhez Swath Manager 10 készlet Swath Manager 5 Mennyiségszabályozás SM5 szabályozó kábelköteg Meglévő vezérlőkábelköteg Szelepek 124
9 GPS vevők A TeeJet a kiváló minőségű GPS vevők széles skáláját kínálja a meglévő pontos üzemeltetési igényekhez. A gazdaságos WAAs és EGNOS intelligens antennái kényelmes és olcsó megoldást jelentenek. Más vevők differenciáltabb korrekciós lehetőségeket biztosítanak a maximális rugalmasság érdekében. GPS antenna RX 370p n Az új kivitel egyetlen lezárt dobozban tartalmazza az antennát és a vevőt. n Kompatibilis az ingyenes WAAS és EGNOS korrekciós jelekkel. n Radarszerű kimenő jeleket hoz létre, amelyek kompatibilisek számos vezérlő- és figyelőrendszerrel. n A cirkáló technológia rövidebb ideig tartó jelkimaradások esetén is fenntartja a pontosságot. n A max. 10 Hz-es pozíciófrissítési érték teszi ezt a vevőt teljesen kompatibilissé a kézi és automatikus fényvezető rendszerekkel. n Előre konfigurálva a plug-and-play kompatibilitáshoz TeeJet vezérlési rendszerekkel. n CAN NMEA 2000 kimenet. RX 410p n A rugalmas vevő kompatibilis a WAAS/ EGNOS, Coast Guard Beacon és L-sávú korrekciókkal. n A cirkáló technológia kisebb mértékű jelkimaradás esetén is működőképes. n Telepítő varázsló segít a teljes telepítési folyamat során. n Fedélzeti kijelző és gombok a könnyű konfiguráláshoz és az állapotellenőrzésekhez. n A külön antenna megfelelő a GPS-, WAAS-, Beacon- és L-sávú jelekhez. A megrendelés módja RX370p normál WAAS RX370p autonóm RX370p EGNOS 120,126 (WAAS/EGNOS) (MÉTER ALATT) Igen Igen OMNISTAR VBS (MÉTER ALATT) BEACON (MÉTER ALATT) OMNISTAR HP/XP (DECIMÉTER) E-DIF (MÉTER +) Igen RX 500 n Méter alatti teljesítmény ingyenes WAASvagy EGNOS-korrekciókkal. n Deciméteres pontosság Omnistar HP vagy XP előfizetéssel. n Precíziós antenna a vevő egységtől távol elhelyezve. n Öt Hz-es frissítési gyakoriság mint szabvány. A felhasználó max. 20 Hz frissítési gyakoriságig konfigurálhatja. (Frissítési díj lehetséges.) n Három soros RS232 port és egy USB I/O-port RX370p e-dif Igen RX410p Igen Igen Igen Igen RX500 Igen Igen Igen 125
10 854 permetezővezérlés Élvezze az új generációs rugalmasságot és teljesítményt a TeeJet 854 permetezővezérléssel. Ez az innovatív új termék a kipróbált TeeJet eszközök egyszerű kezelését és programozását kombinálja azokkal a szolgáltatásokkal, amelyek eddig nem álltak rendelkezésre a permetezővezérlő rendszerekhez. A TeeJet 854 permetezővezérlés a szükséges szolgáltatásokat nyújtja n A szilárd szerkezet, szigetelt kapcsolók és nem felejtő memória biztosítják a meghibásodás mentes üzembiztosságot. n Az egycsatlakozós kábelrendszer zavarmentes tartósságot biztosít. n Az előlap pontos utasításokat tartalmaz a könnyű kezeléshez. n Akár 10 munka összegző jelentései is menthetők. n Az Auto-Master beállítható úgy, hogy automatikusan kapcsolja be és ki a szórócső szakaszokat meghatározott sebességeknél. n Az automatikus tartályfeltöltés lehetővé teszi a tartálytöltő műveletek vezérlését a konzolról. n Kettős szórócső képesség a szélesebb sebességtartományokhoz és kiszórandó mennyiséghez. n Az intelligens észlelés automatikusan választja ki az alkalmazásnak legjobban megfelelő nyomás- vagy átfolyásérzékelőket. n Kommunikációs port nyomtatóhoz, PC-hez és GPS kapcsolathoz. A megrendelés módja konzol alapkészlet (konzol, szerelőbilincsek, 8,2 m/268 kábelköteg, használati útmutató) alapkészlet rövid (5 m/168) fő kábelköteggel alapkészlet kábelek nélkül alapkészlet portugál nyelvű használati útmutatóval alapkészlet portugál nyelvű használati útmutatóval, kábelek nélkül 126
11 844 sorozatú permetezővezérlők A TeeJet 844 permetezővezérlő olyan permetezési előnyöket kínál, amelyek más vezérlőkben nem találhatók meg. Az elvi egyszerűséggel tervezett, számítógép vezérlésű permetezés soha sem volt ennyire egyszerű. Csak állítsa be a kívánt kiszórási mennyiséget, és a 844 egyedülálló VisiFlo kijelzőjével kiválaszthatja a szóráshoz a megfelelő TeeJet fúvókát. A permetezés megkezdése után a nagy képernyőn a szórási sebesség, a kiszórt mennyiség, a rendszer nyomása, a permetező sebessége és a lefedett terület látható. A 844-es beépített tervezőeszköze automatikusan megjeleníti azt a sebességet, amely a kívánt kiszórási mennyiség eléréséhez szükséges a megadott fúvókával. Az eszköz kiszámítja a szórási célmennyiség eléréséhez szükséges nyomást is, ha a sebesség adott. A 844-es komplett csomagban kapható a teljes permetezővezérlő rendszer összeszereléséhez szükséges szelepekkel, kábelekkel és érzékelőkkel, vagy egyedi vezérlőként. Jellemzők: n Minden funkcióval rendelkező permetezővezérlő az iparágban egyedülállóan egyszerű használattal. n A nagy háttér-megvilágításos kijelzőn egy pillanat alatt áttekinthető az összes permetezési információ. n Színkódolt fúvókaválasztás a könnyű kiválasztáshoz. n Kommunikációs port PC és GPS csatlakoztatásához. n Átfolyás- vagy nyomásalapú szabályozási beállítások biztosítják a megbízhatóságot és a rugalmasságot. n Öt szórórcsőszakasz kapcsoló főelzáróval. n Tartós, időjárásálló alumínium burkolat. n Egykábeles csatlakozás a gyors összeköttetéshez. A megrendelés módja E-5 alapkészlet 5 m (168) fő kábelköteggel E-5 alapkészlet kábelek nélkül E-5 alapkészlet 8 m (268) fő kábelköteggel A TeeJet 844-AB kizárólag gyümölcspermetezéshez készült, a jellemzők testre szabásához hagyományos vezetékrendszerrel vagy kapcsolódobozzal kapható. Jellemzők: n Kényelmes működtetés. Az egyedi szórócsőszakasz kapcsolók lehetővé teszik, hogy a kezelő a permetalakzatot a fák magasságához igazítva pontosan kezelje a permetkijuttatást. n Nagyobb pontosság. Egy szórócső szakasz lekapcsolásakor a rendszer automatikusan fenntartja a rendszernyomást. Ez megakadályozza a túladagolást kisebb fák egyes részeinek permetezésekor. n Javítja a hatékonyságot. Az egyedi szórócső-vezérlőkkel a vontató üléséből kapcsolhatók le a szórócső szakaszok. Nem kell többet időt fecsérelni a vontatóból történő kiszállással és visszaszállással a szelepek elzárásához. n A menet közbeni sordszélesség-beállítás lehetővé teszi, hogy a kezelő egyik gyümölcsösből a másikba menjen anélkül, hogy újra kellene programoznia a rendszert. n Az automatikus vezérlés gyors és stabil. n A beépített tervezőeszköz segít a szórási sebesség, a fúvókakapacitás és a nyomás egyeztetésében. n A nagy háttér-megvilágításos kijelzőn egy pillanat alatt áttekinthető az összes permetezési információ. n Akár négy szórócső szakasz és a főelzáró vezérlése. n Átfolyás- vagy nyomásalapú szabályozási beállítások biztosítják a megbízhatóságot és a rugalmasságot. n Egykábeles csatlakozás a gyors összeköttetéshez. A megrendelés módja Alapkészlet, 844-AB-4 (konzol szerelőbilincsekkel, kábelekkel és kézikönyvvel) Csak konzol, 844-AB-4 127

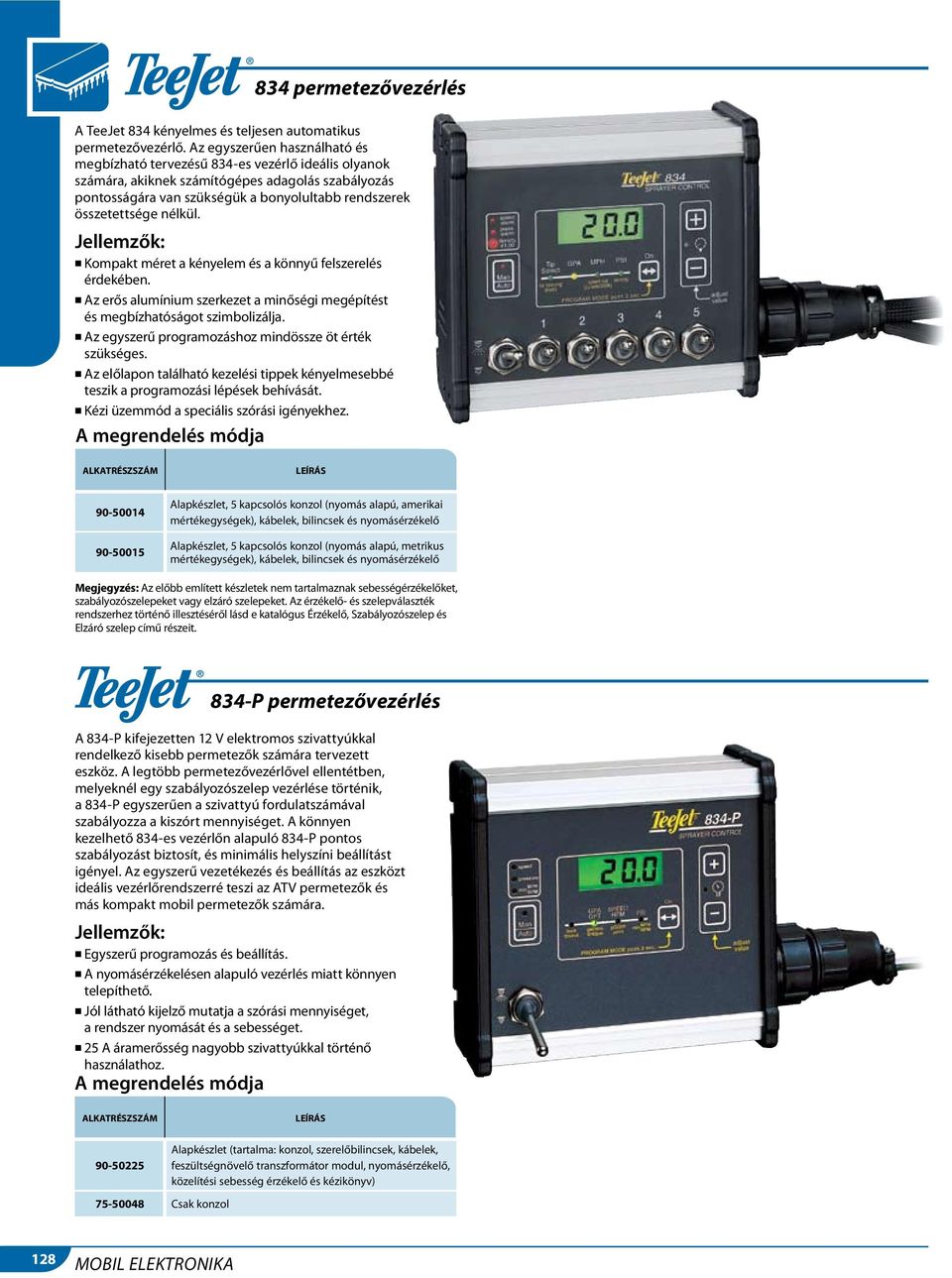

12 834 permetezővezérlés A TeeJet 834 kényelmes és teljesen automatikus permetezővezérlő. Az egyszerűen használható és megbízható tervezésű 834-es vezérlő ideális olyanok számára, akiknek számítógépes adagolás szabályozás pontosságára van szükségük a bonyolultabb rendszerek összetettsége nélkül. Jellemzők: n Kompakt méret a kényelem és a könnyű felszerelés érdekében. n Az erős alumínium szerkezet a minőségi megépítést és megbízhatóságot szimbolizálja. n Az egyszerű programozáshoz mindössze öt érték szükséges. n Az előlapon található kezelési tippek kényelmesebbé teszik a programozási lépések behívását. n Kézi üzemmód a speciális szórási igényekhez. A megrendelés módja Alapkészlet, 5 kapcsolós konzol (nyomás alapú, amerikai mértékegységek), kábelek, bilincsek és nyomásérzékelő Alapkészlet, 5 kapcsolós konzol (nyomás alapú, metrikus mértékegységek), kábelek, bilincsek és nyomásérzékelő Megjegyzés: Az előbb említett készletek nem tartalmaznak sebességérzékelőket, szabályozószelepeket vagy elzáró szelepeket. Az érzékelő- és szelepválaszték rendszerhez történő illesztéséről lásd e katalógus Érzékelő, Szabályozószelep és Elzáró szelep című részeit. 834-P permetezővezérlés A 834-P kifejezetten 12 V elektromos szivattyúkkal rendelkező kisebb permetezők számára tervezett eszköz. A legtöbb permetezővezérlővel ellentétben, melyeknél egy szabályozószelep vezérlése történik, a 834-P egyszerűen a szivattyú fordulatszámával szabályozza a kiszórt mennyiséget. A könnyen kezelhető 834-es vezérlőn alapuló 834-P pontos szabályozást biztosít, és minimális helyszíni beállítást igényel. Az egyszerű vezetékezés és beállítás az eszközt ideális vezérlőrendszerré teszi az ATV permetezők és más kompakt mobil permetezők számára. Jellemzők: n Egyszerű programozás és beállítás. n A nyomásérzékelésen alapuló vezérlés miatt könnyen telepíthető. n Jól látható kijelző mutatja a szórási mennyiséget, a rendszer nyomását és a sebességet. n 25 A áramerősség nagyobb szivattyúkkal történő használathoz. A megrendelés módja Alapkészlet (tartalma: konzol, szerelőbilincsek, kábelek, feszültségnövelő transzformátor modul, nyomásérzékelő, közelítési sebesség érzékelő és kézikönyv) Csak konzol 128
13 3 2 Vezérlőrendszer kábelek KONZOLCSATLAKOZÓ Érintkező száma Vezetékszín Jelzés neve B Fehér 1. szakasz C Barna 2. szakasz D Zöld 3. szakasz E Sárga 4. szakasz F Szürke 5. szakasz R Fehér Átfolyási jel S Fehér Nyomásjel T Fehér Sebességjel V Barna Táp kimenet a Fehér Szabályozószelep (+) D E F A S C B T R b U a V c e d Z W X Y G H J K P N M L SEBESSÉGÉRZÉKELŐ-CSATLAKOZÓ Érintkező száma Vezetékszín Jelzés neve A Barna Táp kimenet B Fehér Sebességjel C Zöld Testelés NYOMÁSÉRZÉKELŐ-CSATLAKOZÓ Érintkező száma Vezetékszín Jelzés neve 1 Barna Táp kimenet 2 Fehér Nyomásjel 3 Nincs csatlakoztatva 4 Nincs csatlakoztatva B B C C A 3 A C b Barna Szabályozószelep (+) c Kék + 12 V egyenáram d Kék Rózsaszín Testelés szabad vége (szelepek) e Piros Fekete + 12 V egyenáram szabad vég TÁPCSATLAKOZÓ Érintkező száma Vezetékszín Jelzés neve 1 Barna + 12 V egyenáram 2 Nincs csatlakoztatva 3 Kék Testelés ÁTFOLYÁSÉRZÉKELŐ CSATLAKOZÓ Érintkező száma Vezetékszín Jelzés neve A Barna Táp kimenet B Fehér Átfolyási jel C Zöld Érzékelő test SZABÁLYOZÓCSATLAKOZÓ Érintkező száma Vezetékszín 1 Fehér 2 Barna 1 2 B 2 B 3 1 tűzés vége 1 2 C A 2 4 A megrendelés módja C Kábelek a 854-es konzolhoz: szakasz Kábelek a 834-es, 844-es konzolokhoz: B Közvetlen kábel a 854-es egységhez, 3 8 m (268), Közvetlen kábel, 8 m (268), 5 szakasz Közvetlen kábel, 4,2 m (148), 5 szakasz Elosztódoboz-kábel, 1áramszüneti csatlakozó, 6,4 m (218) szelepkábel, öt szakasz, DIN csatlakozókkal 2 Elosztódoboz-kábel, 1,8 m (68) szelepkábel, öt szakasz, DIN csatlakozókkal Közvetlen kábel 3 m (108) esetén, 10 szakasz Közvetlen kábel, 3 m (108), 5,2 m (178) sebességvezeték, 5 szakasz Hosszabbító kábelek a 834-es, 844-es, 854-es konzolokhoz: SprayLink hosszabbító táp- és sebességvezetékekkel, 3 m (108), 5 szakasz SprayLink hosszabbító tápcsatlakozóval (gyűrűs csatlakozók), 4,6 m (158), 5 szakasz A 2 4 Általános célú kábelek minden típusú TeeJet konzolhoz: Tápkábel, 3,7 m (128) Kerékfordulatszám hosszabbító kábel, 4,6 m (158) Y adapterkábel Dickey-john kábelosztó Y adapterkábel Dickey-john vagy Magnavox (John Deere vontató) Y adapterkábel Dickey-John (CASE/IH) Y adapterkábel Dickey-john vagy Magnavox (JD7000/8000) Y adapterkábel Dickey-John (Cat 65C/75C) Y adapterkábel Dickey-john (CAT 65/75) Y adapterkábel Dickey-john (Ford/White) Y adapterkábel Dickey-john (Ford Genesis) Radar adapterkábel (Magnavox), 0,3 m (129) Radar adapterkábel (Magnavox), 4,6 m (158) SprayLink hosszabbító tápcsatlakozóval (gyűrűs csatlakozók), 3 m (108), 10 szakasz SprayLink hosszabbító 3 m (108), 5 vagy 10 szakasz SprayLink hosszabbító 4 m (138), 5 vagy 10 szakasz SprayLink hosszabbító 7 m (238), 5 vagy 10 szakasz SprayLink hosszabbító 10 m (338), 5 vagy 10 szakasz Radar adapterkábel (Dickey-john), 0,3 m (129) Radar adapterkábel (Raven), 0,3 m (129) Adapterkábel (Micro-Trak/Trak Star), 4,6 m (158) Komfort hálózati kábel John Deere-hez, 1,8 m (68) Komfort hálózati kábel a Case/IH, 1,8 m (68) 129
14 + Press to DEFAULT Hold to CLEAR P TeeJet VisiFlo color coding only. For other tips see ma AUTO CAL Press to select PRESET To modify, select PRESET, then press Press while spraying to display tank volume TANK Press with Master OFF to reset/fill tank Press to access and select memory locations MEM Clear with or add current values to memory with 800-as sorozatú rendszer útmutató P RO Hold 2 sec. Auto Man MASTER ! Tee Jet 854 SPRAYER CONTROL P TeeJet 854 alapkészlet TeeJet 844E-5 alapkészlet DC: XX/XX fő kábelköteg Szerepel a kezelőpult készletében TeeJet 854/844E rendszer útmutató Energiaellátás Hálózati kábel Szerepel a kezelőpult készletében Főkábel hosszabbító OPCIÓ DC: XX/XX DC: XX/XX Főkábel hosszabbító 98 táp és sebesség csatlakozóval Spade csatlakozó dugasz Kék +12 V a Szórócső főcsatlakozóval Sebesség Energiaellátás - Akkumulátoros táplálás B-sorozatú szelep 19 Poly 6 mp szelep A radarkészlet része a radar adapterkábel vagy Nyomásérzékelő 0 10 bar / PSI Töltési Töltési áramlásszabályozó áramlásmérő szelep TeeJet 801 áramlásmérő v Földelés Jelző szórócsövek 1 5 Szórócső szelepek OPCIÓ Compact II radarkészlet Közelítés érzékelő /841E sorozatú rendszer ellenőrzőlista ALKA- TRÉSZSZÁM Alapkészlet Utazósebesség-érzékelő és/ vagy kábel (lásd a 164. oldalon) Áramlásmérő (lásd a oldalon) Áramlásellenőrző/ szabályozó szelep (lásd a 167. oldalon) Nyomásérzékelő (lásd a 164. oldalon) Vezérlő 5 kapcsolós alapkészlet E-5 Vezérlő alapkészlet Közelítő sebességérzékelő PP áramlásmérő, tömlővégek; 19-os tömlővégekkel, 9,4 227 l/perc (2,5 60 GPM) Szabályozó golyós szelep, 19 amerikai csőmenettel Nyomásátalakító 0 10 bar (0 145 PSI) Hosszabbító kábelek (lásd a 129. oldalon) m (108) hosszabbító kábel 130

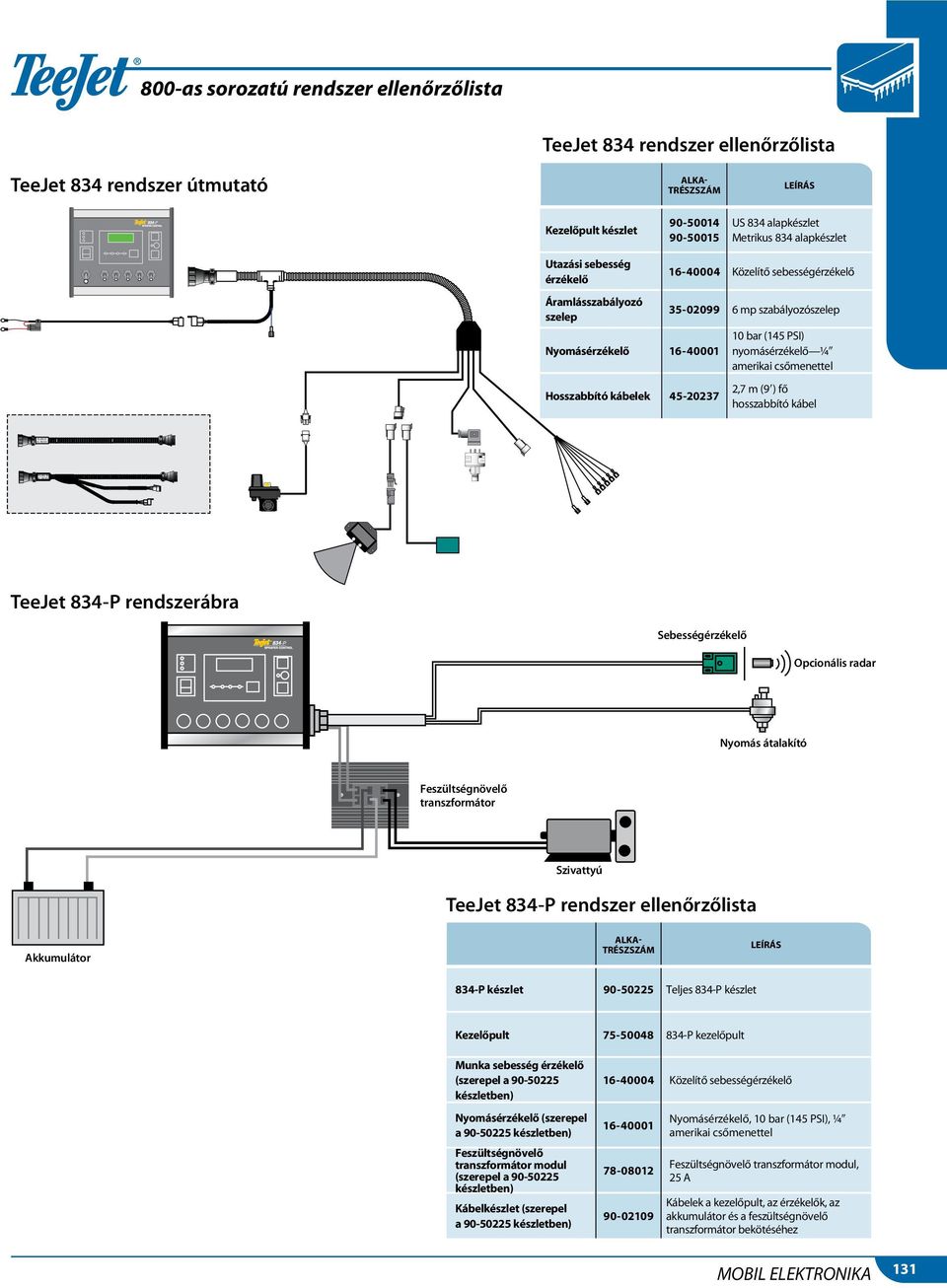

15 DC: XX/XX DC: XX/XX 800-as sorozatú rendszer ellenőrzőlista TeeJet 834 rendszer ellenőrzőlista TeeJet 834 rendszer útmutató ALKA- TRÉSZSZÁM -P Kezelőpult készlet US 834 alapkészlet Metrikus 834 alapkészlet Utazási sebesség érzékelő Közelítő sebességérzékelő Áramlásszabályozó szelep Nyomásérzékelő Hosszabbító kábelek mp szabályozószelep 10 bar (145 PSI) nyomásérzékelő 1/49 amerikai csőmenettel 2,7 m (98) fő hosszabbító kábel TeeJet 834-P rendszerábra -P Sebességérzékelő Opcionális radar Nyomás átalakító Feszültségnövelő transzformátor Szivattyú TeeJet 834-P rendszer ellenőrzőlista Akkumulátor ALKA- TRÉSZSZÁM 834-P készlet Teljes 834-P készlet Kezelőpult P kezelőpult Munka sebesség érzékelő (szerepel a készletben) Közelítő sebességérzékelő Nyomásérzékelő (szerepel a készletben) Feszültségnövelő transzformátor modul (szerepel a készletben) Kábelkészlet (szerepel a készletben) Nyomásérzékelő, 10 bar (145 PSI), 1/49 amerikai csőmenettel Feszültségnövelő transzformátor modul, 25 A Kábelek a kezelőpult, az érzékelők, az akkumulátor és a feszültségnövelő transzformátor bekötéséhez 131

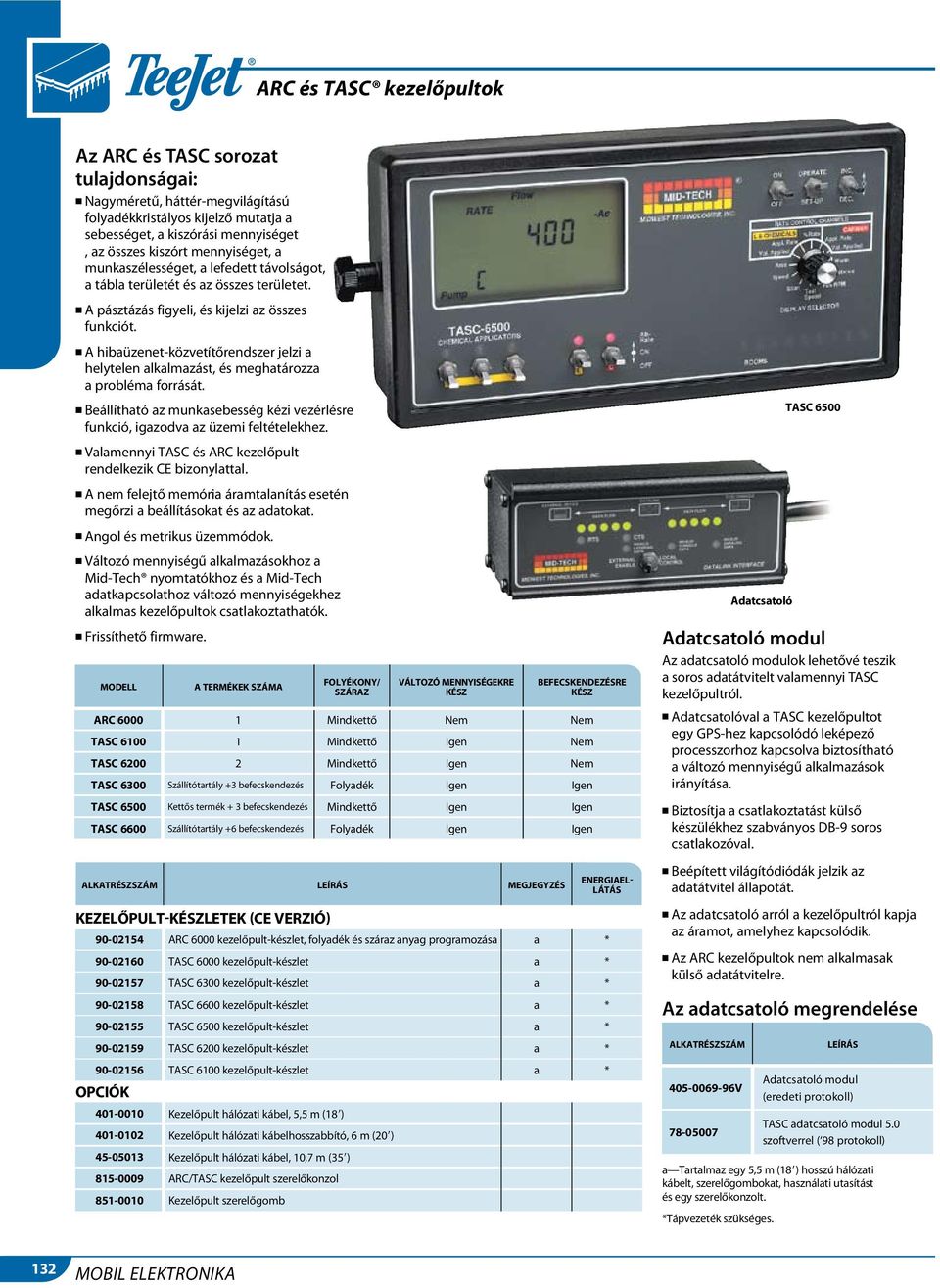

16 ARC és TASC kezelőpultok Az ARC és TASC sorozat tulajdonságai: n Nagyméretű, háttér-megvilágítású folyadékkristályos kijelző mutatja a sebességet, a kiszórási mennyiséget, az összes kiszórt mennyiséget, a munkaszélességet, a lefedett távolságot, a tábla területét és az összes területet. n A pásztázás figyeli, és kijelzi az összes funkciót. n A hibaüzenet-közvetítőrendszer jelzi a helytelen alkalmazást, és meghatározza a probléma forrását. n Beállítható az munkasebesség kézi vezérlésre funkció, igazodva az üzemi feltételekhez. n Valamennyi TASC és ARC kezelőpult rendelkezik CE bizonylattal. n A nem felejtő memória áramtalanítás esetén megőrzi a beállításokat és az adatokat. n Angol és metrikus üzemmódok. n Változó mennyiségű alkalmazásokhoz a Mid-Tech nyomtatókhoz és a Mid-Tech adatkapcsolathoz változó mennyiségekhez alkalmas kezelőpultok csatlakoztathatók. n Frissíthető firmware. MODELL A TERMÉKEK SZÁMA FOLYÉKONY/ SZÁRAZ VÁLTOZÓ MENNYISÉGEKRE KÉSZ BEFECSKENDEZÉSRE KÉSZ ARC Mindkettő Nem Nem TASC Mindkettő Igen Nem TASC Mindkettő Igen Nem TASC 6300 Szállítótartály +3 befecskendezés Folyadék Igen Igen TASC 6500 Kettős termék + 3 befecskendezés Mindkettő Igen Igen TASC 6600 Szállítótartály +6 befecskendezés Folyadék Igen Igen MEGJEGYZÉS KEZELŐPULT-KÉSZLETEK (CE VERZIÓ) ENERGIAEL- LÁTÁS ARC 6000 kezelőpult-készlet, folyadék és száraz anyag programozása a * TASC 6000 kezelőpult-készlet a * TASC 6300 kezelőpult-készlet a * TASC 6600 kezelőpult-készlet a * TASC 6500 kezelőpult-készlet a * TASC 6200 kezelőpult-készlet a * TASC 6100 kezelőpult-készlet a * Opciók Kezelőpult hálózati kábel, 5,5 m (188) Kezelőpult hálózati kábelhosszabbító, 6 m (208) Kezelőpult hálózati kábel, 10,7 m (358) ARC/TASC kezelőpult szerelőkonzol Kezelőpult szerelőgomb Adatcsatoló TASC 6500 Adatcsatoló modul Az adatcsatoló modulok lehetővé teszik a soros adatátvitelt valamennyi TASC kezelőpultról. n Adatcsatolóval a TASC kezelőpultot egy GPS-hez kapcsolódó leképező processzorhoz kapcsolva biztosítható a változó mennyiségű alkalmazások irányítása. n Biztosítja a csatlakoztatást külső készülékhez szabványos DB-9 soros csatlakozóval. n Beépített világítódiódák jelzik az adatátvitel állapotát. n Az adatcsatoló arról a kezelőpultról kapja az áramot, amelyhez kapcsolódik. n Az ARC kezelőpultok nem alkalmasak külső adatátvitelre. Az adatcsatoló megrendelése V Adatcsatoló modul (eredeti protokoll) TASC adatcsatoló modul 5.0 szoftverrel ( 98 protokoll) a Tartalmaz egy 5,5 m (188) hosszú hálózati kábelt, szerelőgombokat, használati utasítást és egy szerelőkonzolt. *Tápvezeték szükséges. 132
17 ARC és TASC kapcsolódobozok és kábelek TASC kapcsolódobozok számos különböző típusú, a szórócső szakaszokon elhelyezett szelep vezérlésére. Ezek a kapcsolódobozok, melyek közvetlenül kapcsolódnak a szelepekre, adatokat továbbítanak a TASC kezelőpultokra a szórócső szakasz állapotáról. Szórócső vezérlés MEGJEGYZÉS részes szórócső állapotjelző kábele részes szórócső állapotjelző kábele OPCIÓK Utazósebesség kézi vezérlésre kapcsolódoboz Utazósebesség kézi vezérlésre kapcsoló, táblára szerelhető Táblára szerelhető ki/auto/gso kapcsoló KAPCSOLÓDOBOZ ÉS KÁBELKÖTEGEK MÁGNESSZELEPEKHEZ Kapcsolódoboz fő és három szórócsőszakasz kapcsolóval i Mágnesszelep-kábelköteg a tételszámú részegységhez 7,5 m-nél (258) hosszabb Kapcsolódoboz fő és öt szórócsőszakasz kapcsolóval i Mágnesszelep-kábelköteg a tételszámú részegységhez 5,5 m-nél (188) hosszabb Kapcsolódoboz fő és 9 szórócsőszakasz kapcsolóval j Mágnesszelep-kábelköteg a tételszámú részegységhez 7,5 m-nél (258) hosszabb OPCIÓK Mágnesszelep-kábelköteg hosszabbító kábel 3 szórócsőhöz, (a tételszámú részegységhez) 3,5 m (128) Mágnesszelep-kábelköteg hosszabbító kábel 5 szórócsőhöz, (a tételszámú részegységhez) 5,5 m (188) KAPCSOLÓDOBOZ MOTOROS GOLYÓS SZELEPEKHEZ Kapcsolódoboz motoros szelepekhez fő és 3 szórócsőszakasz kapcsolóval Kapcsolódoboz motoros szelepekhez fő és 5 szórócsőszakasz kapcsolóval Kapcsolódoboz motoros szelepekhez fő és 9 szórócsőszakasz kapcsolóval ADAPTERKÁBELEK A MOTOROS SZELEPEK KAPCSOLÓDOBOZAIHOZ Kábel a 344AE permetező rendszerekhez 4,5 m (158) Kábel a 344AEC permetező rendszerekhez 4,5 m (158) Kábel KZ#60 vagy #60B szelepek bekötéséhez 4,5 m (158) Szelep hosszabbító kábel 0,9 m (38) m Szelep hosszabbító kábel 4,5 m (158) m Szelep hosszabbító kábel 7,5 m (258) m k, i k, i k, i i Kapcsolódobozba épített GSO (Utazási sebesség átkapcsolása kézi vezérlésre) kapcsoló. Csatlakozók a tartozék állapotjelzéshez és kiegészítő áramellátáshoz. j Kapcsolódobozba épített GSO (Utazási sebesség átkapcsolása kézi vezérlésre) kapcsoló. Csatlakozók kiegészítő áramellátáshoz [tartozék állapotjelzés nélkül]. k Válasszon egy-egy kábelt MINDEN EGYES SZELEPHEZ az alábbi listáról. m A hosszabbító kábeleket az esetlegesen használt adapterkábelek kapcsolódoboz felőli oldalára kell elhelyezni. 133
18 Szemcsés összetevők Kapcsolódobozok Az egy vagy két szórócsőre méretezett kapcsolódobozok egyetlen készülékben egyesítik a Ki, Auto (Be) és a munka sebesség átkapcsolása kézi vezérlésre (GSO) funkciókat. Szórócső érzékelő kábelek beépített vezérlőkapcsolókkal rendelkező járművekhez kaphatók. MEGJEGYZÉS Kapcsolódoboz egy vezetékhez Ki/Auto/GSO funkcióval w Kapcsolódoboz két szórócsőhöz Ki/Auto/GSO funkcióval Mid-Tech kettős csatlakozókhoz w, x Kapcsolódoboz Ki/Auto/GSO funkcióval y Táblára szerelhető kapcsoló Ki/Auto/GSO funkcióval y Air-Max kapcsolódoboz, csak száraz szórócsővel (bal/jobb szórókeret kikapcsolás) z, w Air-Max kapcsolódoboz nedves szórócsővel (bal/jobb szórókeret kikapcsolás) z, w Szórófej állapotjelző kábel Kapcsolódoboz szemcsés anyag szórásához w A szórócső állapotjelző kábelét is tartalmazza. x Használja a vagy a részegységet a Dickey-John 360 nyílásérzékelőnek a dobozhoz kapcsolásához. y Használja a szórócső állapotjelző kábelével együtt. z Speciális kábeleket igényel. Lásd az Air-Max rendszert. Kiszórási mennyiség érzékelők A sebességérzékelők a szállítószalag sebességének mérésére szolgálnak. A szállítószalag meghajtására, annak közvetítő fogaskerekére vagy előtét tengelyére hasított tárcsás érzékelők szerelhetők. Az induktív ellenállás elvén működő érzékelők a szállítószalag meghajtásán vagy előtéttengelyén található lánckerékről vagy fogaskerékről olvassák le az értékeket. MEGJEGYZÉS Fogaskerék-érzékelő ff, dd Fogaskerék-érzékelő 6 m (208) hosszú kábellel aa, dd hornyolt kiszórási sebességérzékelő 3 m (108) hosszú kábellel cc Induktív sebességérzékelő 2,7 m (98) hosszú kábellel aa, dd kerek tengelykapcsoló a részegységhez A kiszórást segítő részegységek aa Szükséges egy fém jeladó ( pl. fogaskerék fog ), amiről impulzusok olvashatók le. Lépjen kapcsolatba a TeeJet céggel. cc Nem szükséges Adapter kábel,ha a vagy a egységet használja. dd Használja vagy számú StandardFlow Control vezetékkel vagy a és táp-és áramlásellenőrző köteget. ff Szükséges a vagy a kábel MEGJEGYZÉS Vegyszer áramlásfigyelő monitor, négypozíciós riasztási kezelőpult Töltőgarat szintjelző interfész kábel Érzékelővel felszerelt 12 voltos egyenáramú motor-egység nyílású kiszórási mennyiség-érzékelő 3,7 m (128) hosszú kábellel. ee P 60 nyílású kiszórási mennyiség-érzékelő 3,7 m (128) hosszú kábellel. ee Közelítés érzékelő 1,8 m (68) hosszú kábellel, áramcsatlakozó mm Közelítés érzékelő 2,7 m (98) hosszú kábellel, áramcsatlakozó mm Granulátum tartály 40 A-es meghajtó modulja Granulátum tartály 10 A-es meghajtó modulja ,7 m (128) hosszú jelátviteli hosszabbító kábel ee Kizárólag a meghajtó modulhoz. mm Kizárólag a meghajtó modulhoz. Hidraulikus motorok MEGJEGYZÉS P P Opciók Hidraulikus motor érzékelővel ,5 l/perc (10 GPM), 126 cm 3 (7,7 in 3 )/fordulat (feketére festve, rögzítő alkatrészekkel) 1 Hidraulikus motor érzékelővel, ,5 l/perc (10 GPM), 75,4 cm 3 (4,6 in 3 )/fordulat. 1 Hidraulikus motor érzékelővel, ,5 l/perc (10 GPM), 261 cm 3 (15,9 in 3 )/fordulat Tömítés készlet a hidraulikus motorhoz Érzékelő a fenti hidraulikus motorokhoz 1 Elosztóvezeték szerelvény EXR IV hidraulikus vezérlőszelepekhez 134
19 MIDWEST TECHNOLOGIES, INC. ARC és TASC folyadékadagoló rendszerek Compact II radar TASC 6100 vagy ARC 6000 kezelőpult TASC-6100 Rate Controller MPH MID-TECH ON OPERATE INC. OFF SET- UP DEC. Product Vol. Fan RPM Area Speed Scan %Rate Appl. Rate Width Distance PSI/Prime Test Speed DISPLAY SELECTOR Total Applied BOOMS 5' Munkasebesség 19 automatikus tartományszabályozású szelep Akkumulátor kábel T ee J e t Áramlásmérő Biztosíték (5 A) Biztosíték (10 A) Szelep meghajtás Adapterkábel (szerepel az áramlásmérő készletében) Hálózati kábel (szerepel a kezelőpult készletében) Áramlásszabályozó kábel A szórócső interfésze felé Szórócső interfészkábel (vagy-vagy, nem mindkettő) KÜLÖN RENDELHETŐ Szórófej kapcsolódoboz Tartozék állapot Segédtáp MEGJEGYZÉS: Szereljen be rövidrezáró dugaszt, ha nem használja az opcióként kapható kapcsolót. Átkapcsolás kézi vezérlésre kapcsoló (opcióként) Tartozék kapcsoló (opcióként) (a szórócső szakaszkapcsolóihoz) MEGJEGYZÉS: A szórócső állapotjelző vezetékeit úgy kell huzalozni, hogy azok a szórókeret-szakaszok bekapcsolt állapotában magas jelszintűek (+12 V) legyenek. Szórókeret mágnesszelep kábel ARC/TASC rendszer ellenőrzőlista (Tipikus rendszer, egycsatornás folyadéktovábbítás) ALKA- TRÉSZSZÁM Kezelőpult (lásd a 132. oldalon) ARC 6000 kezelőpult-készlet Munkasebesség érzékelő (lásd a 164. és 165. oldalon) Compact radar Áramlásmérő (lásd a 162. és 163. oldalon) Szabályozószelep (lásd a 167. oldalon) Áramlásszabályozó és tápkábelek (lásd a 165. oldalon) Kapcsolódoboz és kábelköteg (lásd a 133. oldalon) Áramlásmérő készlet 19 tömlővégekkel automatikus tartományszabályozású szelep Szelep meghajtás interfész Áramlásszabályozó kábel Tápkábel, 2 eres szórócső mágnesszelep kapcsolódoboz szórócső mágnesszelep kábelköteg 135
20 RATE CONTROL CHANNELS L & CHEMICALS %Rate CARRIER Appl. Rate Appl. Rate Vol. Applied Vol. Applied Area Width Speed Distance Scan Fan RPM Test Speed OFF MASTER ON BOOM CONTROL SWITCHES MID-TECH MIDWEST TECHNOLOGIES, INC. AUTO GSO OFF EXTERNAL DEVICE DATALINK TASC CONSOLE DATA FLOW DATA FLOW MIDWEST TECHNOLOGIES, INC. RTS CTS INVALID INVALID EXTERNAL CONSOLE DATA DATA EXTERNAL LOCAL ENABLE CONTROL INVALID DATALINK DATA # DATALINK INTERFACE ARC és TASC granulátum adagoló rendszerek TASC 6200 egy szállítószalagos granulátum adagoló rendszer kapcsolási rajza Flow RATE TASC 6200 TOTAL APPLICATION SPREADER CONTROL. L -Ac C MID-TECH MIDWEST TECHNOLOGIES, INC. Alt.- Rate ON OFF ON OPERATE INC. OFF SET- UP DEC. DISPLAY SELECTOR BOOMS ARC 6000, TASC 6100, vagy TASC 6200 kezelőpult Compact II radar Munkasebesség Biztosíték (5 A) Hálózati kábel (szerepel a kezelőpult készletében) Kapcsolódoboz, egy szállítószalagos interfész MID-TECH Adatcsatoló Akkumulátor kábel Biztosíték (10 A) EXR-IV hidraulikus vezérlőszelep Szelep meghajtás Interfész kábel Áramlásszabályozó kábel Rawson fogaskerék-érzékelő ARC/TASC granulátum adagoló rendszer ellenőrzőlista (tipikus rendszer, egycsatornás granulátum adagolás) ALKA- TRÉSZSZÁM Kezelőpult-készlet (lásd a 132. oldalon) TASC 6200 kezelőpult-készlet Munkasebesség-érzékelő és/vagy kábel (lásd a oldalon) Compact II radar Mennyiségérzékelők (lásd a 134. oldalon) Hidraulikus vezérlőszelep (lásd a 166. oldalon) Áramlásszabályozó és tápkábelek (lásd a 165. oldalon) Granulátum adagolórendszer kapcsolódoboza és kábelei (lásd a 134. oldalon) Opcióként: Adatcsatoló modul (a változó kiszórási mennyiségekhez szükséges, csak a TASC szériájú kezelőpultokhoz lásd a 132. oldalon) Fogaskerék-érzékelő EXR hidraulikus szelep, 76 l/perc (20 GPM) Szelep meghajtás Áramlásszabályozó kábel Hálózati kábel Kapcsolódoboz 1 szállítószalaghoz (interfész) Adatcsatoló modul 136
Vezérlés kiválasztási útmutató
10 4 3 5 8 2 9 1 6 7 11 12 Vezérlés kiválasztási útmutató ALKALMAZÁS TÍPUSA FOLYÉ- KONY SZEMCSÉS TÖBB TERMÉKTÍPUS VÁLTOZÓ MENNYISÉG ADAGO- LÁSÁRA SŰRŰ FOLYA- DÉKHOZ KÖZVETLEN INJEKTÁLÁSRA KÉPES ÚT MENTI
