1 ROUTER Képtömörítés, teleradiológia és munkafolyamat management. FELSŐ SZINTŰ RADIOLÓGIA 2.1 VERZIÓ

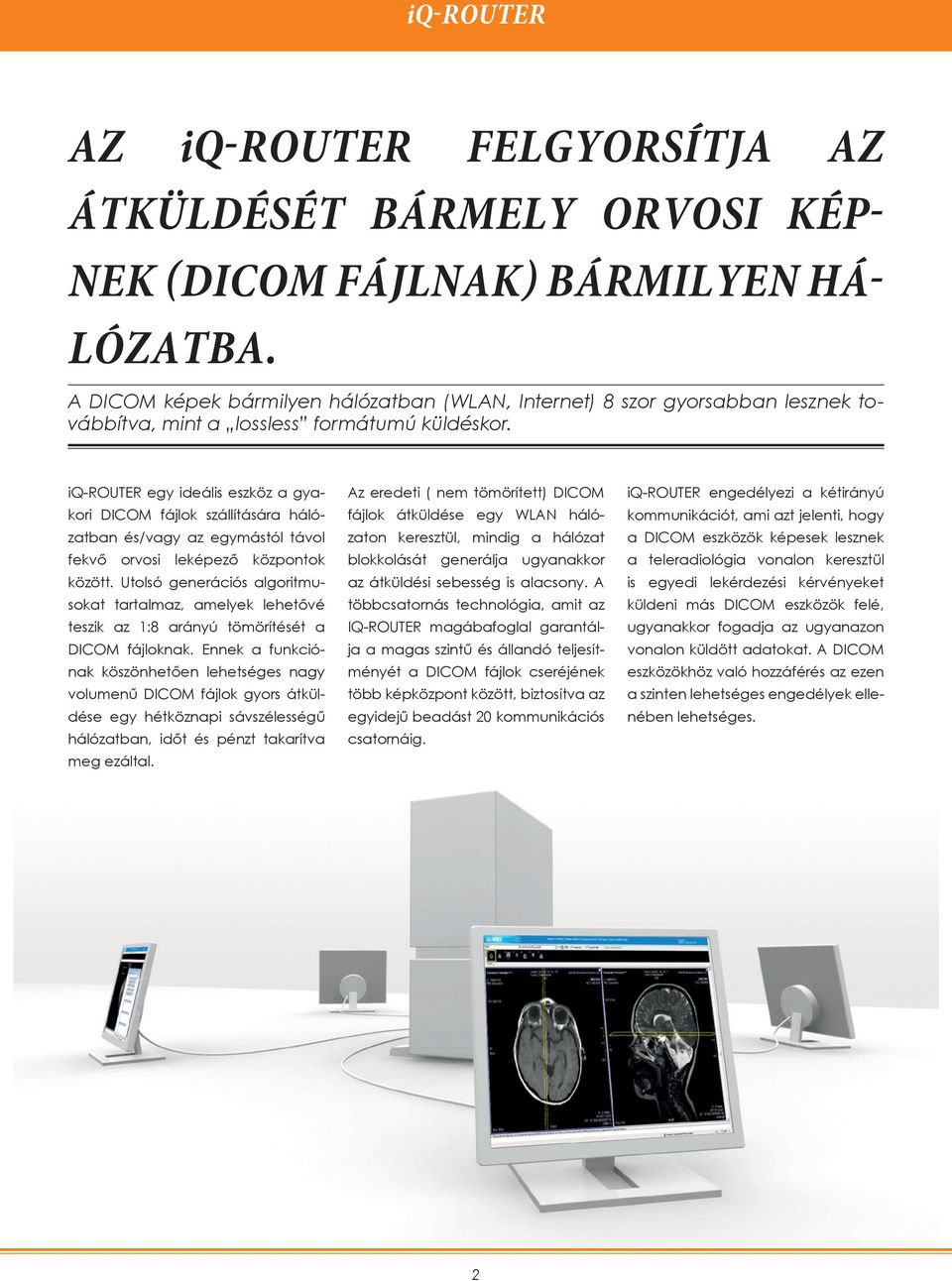

2 iq-router Az iq-router felgyorsítja az átküldését bármely orvosi képnek (DICOM fájlnak) bármilyen hálózatba. A DICOM képek bármilyen hálózatban (W, Internet) 8 szor gyorsabban lesznek továbbítva, mint a lossless formátumú küldéskor. iq-router egy ideális eszköz a gyakori DICOM fájlok szállítására hálózatban és/vagy az egymástól távol fekvő orvosi leképező központok között. Utolsó generációs algoritmusokat tartalmaz, amelyek lehetővé teszik az 1:8 arányú tömörítését a DICOM fájloknak. Ennek a funkciónak köszönhetően lehetséges nagy volumenű DICOM fájlok gyors átküldése egy hétköznapi sávszélességű hálózatban, időt és pénzt takarítva meg ezáltal. Az eredeti ( nem tömörített) DICOM fájlok átküldése egy W hálózaton keresztül, mindig a hálózat blokkolását generálja ugyanakkor az átküldési sebesség is alacsony. A többcsatornás technológia, amit az IQ-ROUTER magábafoglal garantálja a magas szintű és állandó teljesítményét a DICOM fájlok cseréjének több képközpont között, biztosítva az egyidejű beadást 20 kommunikációs csatornáig. iq-router engedélyezi a kétirányú kommunikációt, ami azt jelenti, hogy a DICOM eszközök képesek lesznek a teleradiológia vonalon keresztül is egyedi lekérdezési kérvényeket küldeni más DICOM eszközök felé, ugyanakkor fogadja az ugyanazon vonalon küldött adatokat. A DICOM eszközökhöz való hozzáférés az ezen a szinten lehetséges engedélyek ellenében lehetséges. 2

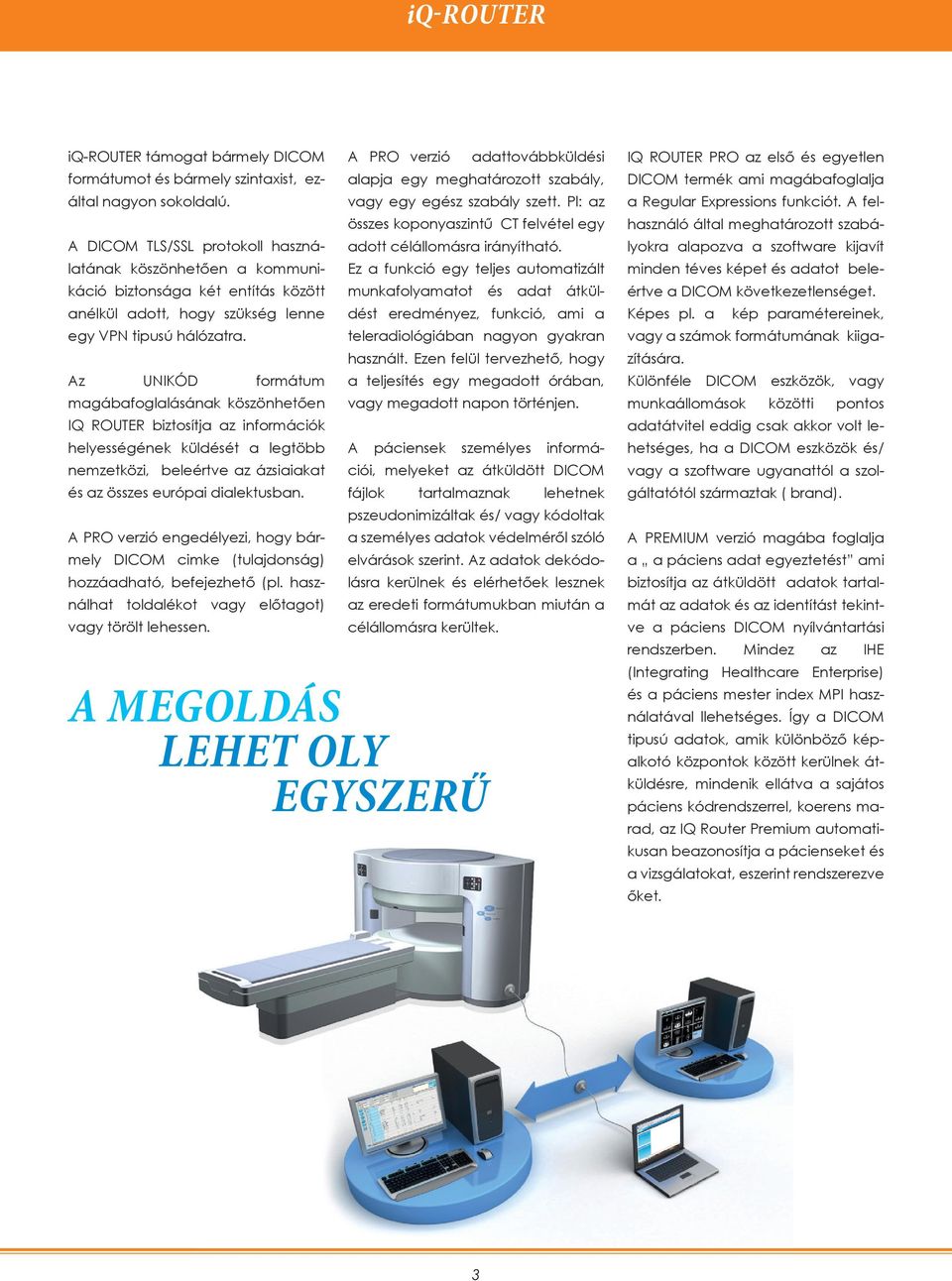

3 iq-router iq-router támogat bármely DICOM formátumot és bármely szintaxist, ezáltal nagyon sokoldalú. A DICOM TLS/SSL protokoll használatának köszönhetően a kommunikáció biztonsága két entítás között anélkül adott, hogy szükség lenne egy VPN tipusú hálózatra. Az UNIKÓD formátum magábafoglalásának köszönhetően IQ ROUTER biztosítja az információk helyességének küldését a legtöbb nemzetközi, beleértve az ázsiaiakat és az összes európai dialektusban. A PRO verzió engedélyezi, hogy bármely DICOM cimke (tulajdonság) hozzáadható, befejezhető (pl. használhat toldalékot vagy előtagot) vagy törölt lehessen. A PRO verzió adattovábbküldési alapja egy meghatározott szabály, vagy egy egész szabály szett. Pl: az összes koponyaszintű CT felvétel egy adott célállomásra irányítható. Ez a funkció egy teljes automatizált munkafolyamatot és adat átküldést eredményez, funkció, ami a teleradiológiában nagyon gyakran használt. Ezen felül tervezhető, hogy a teljesítés egy megadott órában, vagy megadott napon történjen. A páciensek személyes információi, melyeket az átküldött DICOM fájlok tartalmaznak lehetnek pszeudonimizáltak és/ vagy kódoltak a személyes adatok védelméről szóló elvárások szerint. Az adatok dekódolásra kerülnek és elérhetőek lesznek az eredeti formátumukban miután a célállomásra kerültek. A MEGOLDÁS LEHET OLY EGYSZERŰ IQ ROUTER PRO az első és egyetlen DICOM termék ami magábafoglalja a Regular Expressions funkciót. A felhasználó által meghatározott szabályokra alapozva a szoftware kijavít minden téves képet és adatot beleértve a DICOM következetlenséget. Képes pl. a kép paramétereinek, vagy a számok formátumának kiigazítására. Különféle DICOM eszközök, vagy munkaállomások közötti pontos adatátvitel eddig csak akkor volt lehetséges, ha a DICOM eszközök és/ vagy a szoftware ugyanattól a szolgáltatótól származtak ( brand). A PREMIUM verzió magába foglalja a a páciens adat egyeztetést ami biztosítja az átküldött adatok tartalmát az adatok és az identítást tekintve a páciens DICOM nyílvántartási rendszerben. Mindez az IHE (Integrating Healthcare Enterprise) és a páciens mester index MPI használatával llehetséges. Így a DICOM tipusú adatok, amik különböző képalkotó központok között kerülnek átküldésre, mindenik ellátva a sajátos páciens kódrendszerrel, koerens marad, az IQ Router Premium automatikusan beazonosítja a pácienseket és a vizsgálatokat, eszerint rendszerezve őket. 3

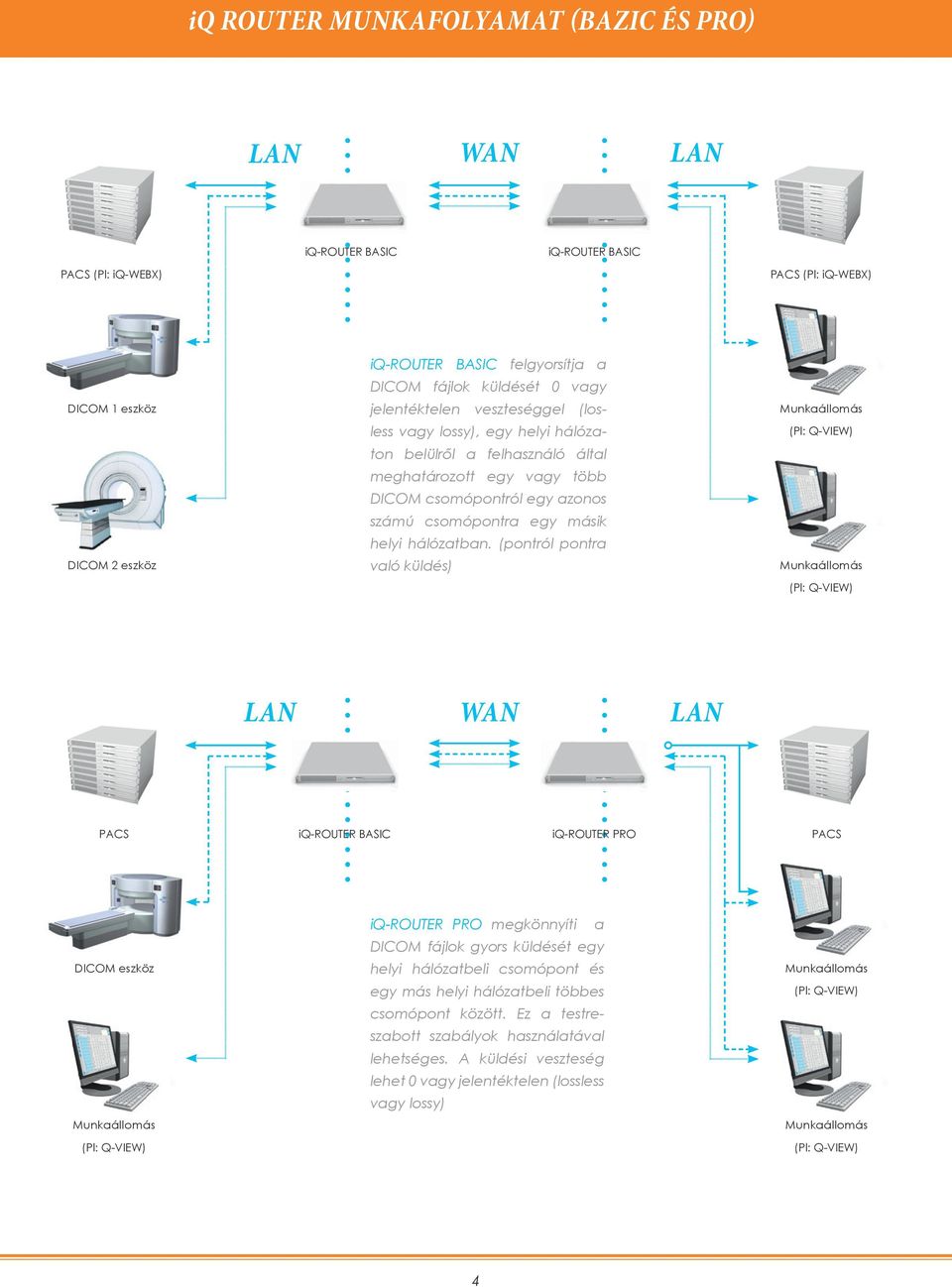

4 iq ROUTER MUNKAFOLYAMAT (BAZIC és PRO) WAN PACS (Pl: iq-webx) PACS (Pl: iq-webx) DICOM 1 eszköz DICOM 2 eszköz felgyorsítja a DICOM fájlok küldését 0 vagy jelentéktelen veszteséggel (losless vagy lossy), egy helyi hálózaton belülről a felhasználó által meghatározott egy vagy több DICOM csomópontról egy azonos számú csomópontra egy másik helyi hálózatban. (pontról pontra való küldés) WAN PACS iq-router PRO PACS DICOM eszköz iq-router PRO megkönnyíti a DICOM fájlok gyors küldését egy helyi hálózatbeli csomópont és egy más helyi hálózatbeli többes csomópont között. Ez a testreszabott szabályok használatával lehetséges. A küldési veszteség lehet 0 vagy jelentéktelen (lossless vagy lossy) 4

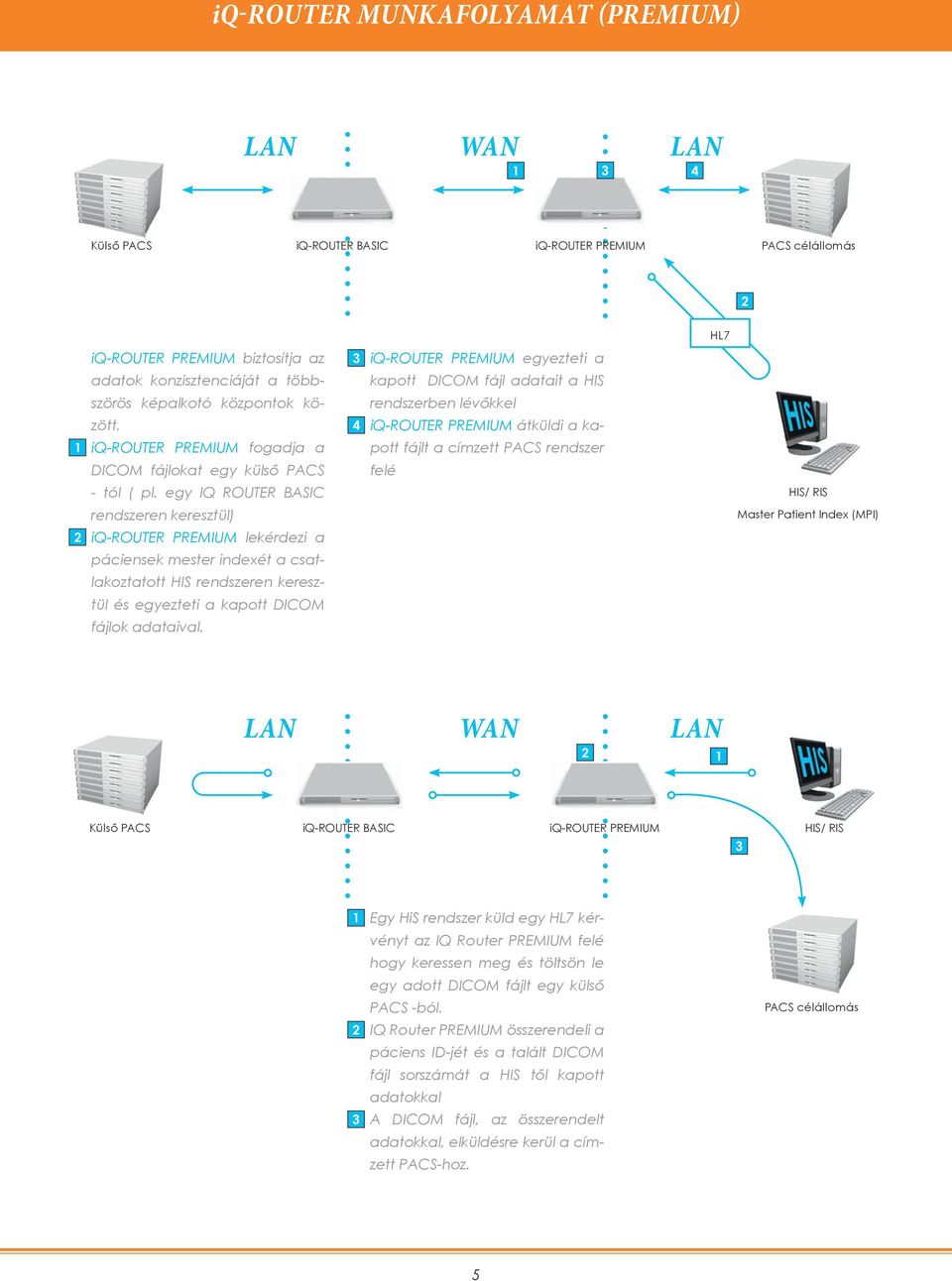

5 iq-router munkafolyamat (PREMIUM) WAN Külső PACS iq-router PREMIUM PACS célállomás 2 HL7 iq-router PREMIUM biztosítja az adatok konzisztenciáját a többszörös képalkotó központok között. 1 iq-router PREMIUM fogadja a DICOM fájlokat egy külső PACS - tól ( pl. egy IQ ROUTER BASIC rendszeren keresztül) 2 iq-router PREMIUM lekérdezi a páciensek mester indexét a csatlakoztatott HIS rendszeren keresztül és egyezteti a kapott DICOM fájlok adataival. 3 iq-router PREMIUM egyezteti a kapott DICOM fájl adatait a HIS rendszerben lévőkkel 4 iq-router PREMIUM átküldi a kapott fájlt a címzett PACS rendszer felé HIS/ RIS Master Patient Index (MPI) WAN 2 1 Külső PACS iq-router PREMIUM 3 HIS/ RIS 1 Egy HiS rendszer küld egy HL7 kérvényt az IQ Router PREMIUM felé hogy keressen meg és töltsön le egy adott DICOM fájlt egy külső PACS -ból. 2 IQ Router PREMIUM összerendeli a páciens ID-jét és a talált DICOM fájl sorszámát a HIS től kapott adatokkal 3 A DICOM fájl, az összerendelt adatokkal, elküldésre kerül a címzett PACS-hoz. PACS célállomás 5

6 iq-router FUNKCIÓK ÁLTALÁNOS dicom TÁMOGATÁS ÁTIRÁNYÍTÁS/FOKOZOTT DICOM BIZTONSÁG/TITOKTARTÁS TELERADIOLÓGIA Felhasználó bejelentkezés nélkül fut (Operációs Rendszer által ellenőrzött NT szolgáltatás) Tárolás, lekérdezés/letöltés, ellenőrzés Összes karakter szett engedélyezés (ázsiai karakterek, unikód UTF8) Teljes párhuzamos feldolgozás (multithread) Engedélyezi az összes DICOM tárolási osztályt, beleértve a nem képi osztályokat is, mint a struktúrált jelentéseket Határozatlan számú párhúzamos csatlakozás a hálózatok DICOM eszközei között. Áttetsző átirányítása az összes kérvénynek Kétirányú DICOM felület Az alapszintű páciens és vizsgálat DICOM lekérdezés engedélyezése TLS/SSL engedélyezés Ellenőrzési szolgálat a rugalmas hozzáféréshez érintve az összes hálózatbeli DICOM eszközt Megkötések a lekérdezési kérvényekhez A páciensek adatainak automatikus pszeudonimizálása Sajátos tömörítési algoritmus Standard JPEG-LS JPEG/JPEG2000 lossy és lossless tömörítés 0 veszteséggel való Lungtime Lenght Encording tipusu tömörítés Egyeztethető tömörítési ráta az összes tömörítési tipushoz jelentéktelen veszteséggel Engedélyezi a hosszú várakozási idejű csatlakozást, vagy kis sávszélességet (pl szatelites vonalak) VPN, dinamikus IP és firewall engedélyezés M munkafolyamat OPERÁCIÓS RENDSZER nyelv TANUSÍTVÁNY Új szabály szett a DICOM tulajdonságok manipulálásának javítására (ÚJ) Automatikus korrekciója az átküldött DICOM fájloknak, a DICOM standardoknak megfelelően Az AE címek automatikus lecserélése (AE mapping) Windows 7, XP, 2003 Server, 2008 Server, Vista Unikód engedélyezés CE és FDA 510(k) 6

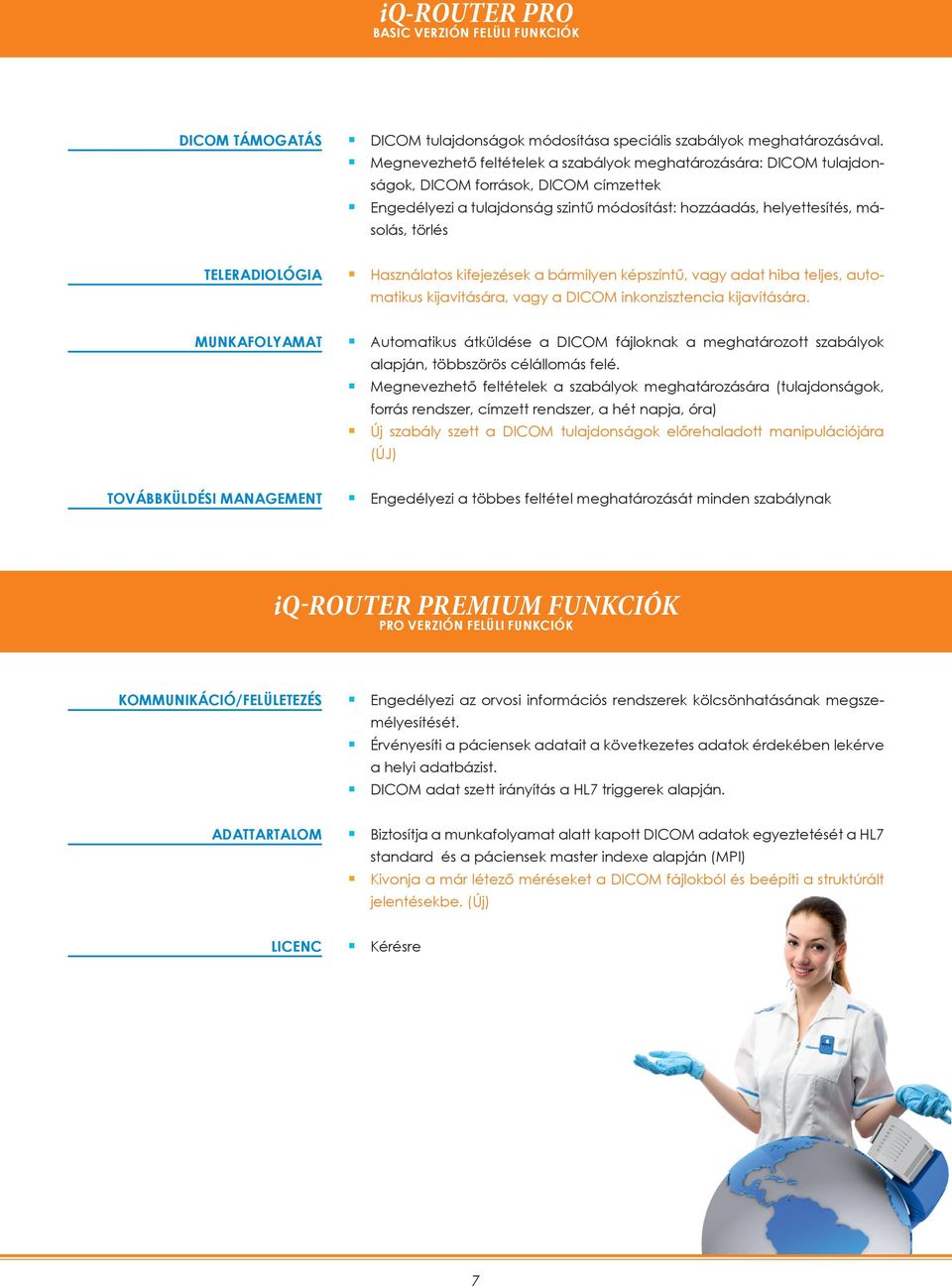

7 iq-router PRO BASIC VERZIÓN FELÜLI FUNKCIÓK M dicom TÁMOGATÁS TELERADIOLÓGIA munkafolyamat DICOM tulajdonságok módosítása speciális szabályok meghatározásával. Megnevezhető feltételek a szabályok meghatározására: DICOM tulajdonságok, DICOM források, DICOM címzettek Engedélyezi a tulajdonság szintű módosítást: hozzáadás, helyettesítés, másolás, törlés Használatos kifejezések a bármilyen képszintű, vagy adat hiba teljes, automatikus kijavítására, vagy a DICOM inkonzisztencia kijavítására. Automatikus átküldése a DICOM fájloknak a meghatározott szabályok alapján, többszörös célállomás felé. Megnevezhető feltételek a szabályok meghatározására (tulajdonságok, forrás rendszer, címzett rendszer, a hét napja, óra) Új szabály szett a DICOM tulajdonságok előrehaladott manipulációjára (ÚJ) TOVÁBBKÜLDÉSI MANAGEMENT Engedélyezi a többes feltétel meghatározását minden szabálynak iq-router PREMIUM FUNKCIÓK PRO verzión felüli funkciók KOMMUNIKÁCIÓ/FELÜLETEZÉS adattartalom licenc Engedélyezi az orvosi információs rendszerek kölcsönhatásának megszemélyesítését. Érvényesíti a páciensek adatait a következetes adatok érdekében lekérve a helyi adatbázist. DICOM adat szett irányítás a HL7 triggerek alapján. Biztosítja a munkafolyamat alatt kapott DICOM adatok egyeztetését a HL7 standard és a páciensek master indexe alapján (MPI) Kivonja a már létező méréseket a DICOM fájlokból és beépíti a struktúrált jelentésekbe. (Új) Kérésre 7

8 RENSZERKÖVETELMÉNYEK HARDWARE ÉS SOFTWARE KÖVETELMÉNYEK MINIMUM TERMÉKEINK AZ ÖN IGÉNYEINEK megfelelően AJÁNLOTT OS: Widows XP, Vista, Windows Server 2003 Windows 7 Professional, vagy 2008 Windows Server 2008 R2 CPU: Pentium, 500 MHz Pentium, 2 GHz RAM: 2 GB RAM 4 GB RAM HDD: 10 GB üres hely a merevlemezen 20 GB ures hely a merevlemezen Network: 64 kbit/s 100 Mbit/s Hardware: Dell 2013 IMAGE Information Systems Ltd. Medical Imaging with iq! iq-router 2.1 INT HU 002R iq-system PACS iq-nuc iq-ris IMAGE DISPLAYS Elérhető árú PACS rendszer fejlett és teljes funkciókkal Teljes csomag a radiográfiás feldolgozáshoz Radiológiai informatikai rendszer Orvosi képalkotáshoz való képernyő INFART Kft. Hamvas utca, Budapest MAGYARORSZAG Phone: +36 (30) sales@infart.hu image Information systems Ltd. 3Rd floor 207 Regent Street London W1B 3HH United Kingdom Tel. UK: Tel. GER: Tel. US: Fax UK: Fax GER: info@image-systems.biz
