1 Topo Explorer v Felhasználói kézikönyv Tartalom: oldal 1. Termékismertető Telepítés Termékregisztráció Hol állíthatom be a program nyelvét? Program kezelése Keresés Térképrétegek GPS ablak Útvonalfájlok (Tracklog) kezelése Navigáció Mérés Beállítások Billentyűzet parancsok Kapcsolat oldal

2 Köszönjük vásárlását! 1. Termékismertető A Topo Explorer a HM Térképészeti Kht. által készített digitális térképeket, valamint a DigiTerra Kft. által fejlesztett megjelenítőés GPS navigációs szoftvert foglalja magába. A jelenleg megvásárolható térképváltozatok a következők: Digitális Topográfiai Térkép (Termékkód:RTA50) Magyarország 1: méretarányú digitális topográfiai alaptérképének 319 darab szelvénye. Magyarország STANDARD (Termékkód:MO400) Magyarország 1: méretarányú általános földrajzi és úthálózat térképe. Magyarország PREMIUM (Termékkód:MO200) Magyarország 1: méretarányú úthálózat térképének 20 darab szelvénye. Balaton TOURIST (Termékkód:BALATON) Balaton 1: méretarányú térképének 10 szelvénye turista útvonalakkal és információkkal. A térképek 150 DPI felbontású raszteres formában készültek. A megvásárolt terméket Ön PC-n és PDA-n is jogosult használni egy-egy példányban a regisztrációt követően. Használat előtt a programot telepíteni és regisztrálni kell! 2. oldal

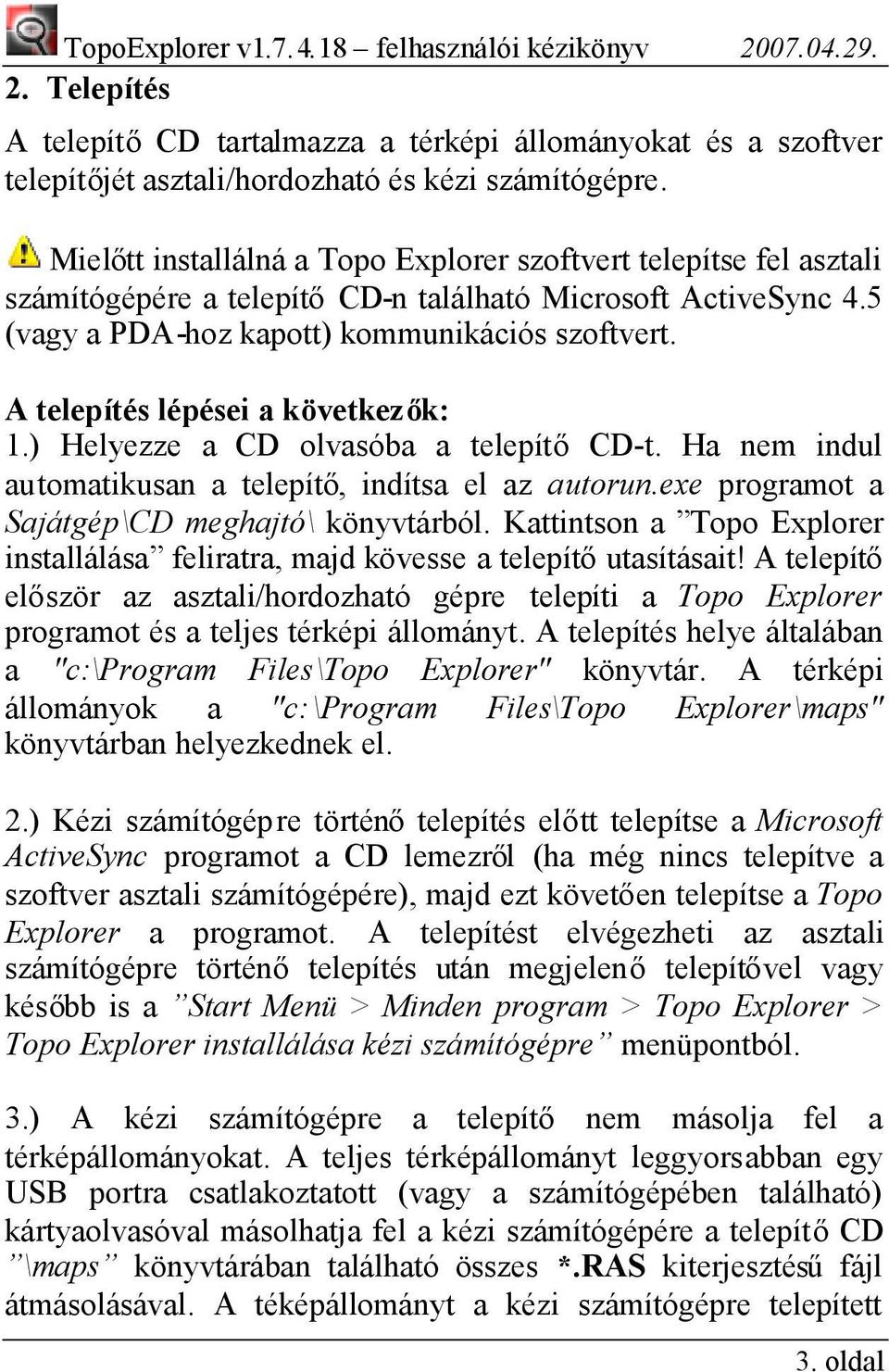

3 2. Telepítés A telepítőcd tartalmazza a térképi állományokat és a szoftver telepítőjét asztali/hordozható és kézi számítógépre. Mielőtt installálná a Topo Explorer szoftvert telepítse fel asztali számítógépére a telepítőcd-n található Microsoft ActiveSync 4.5 (vagy a PDA-hoz kapott) kommunikációs szoftvert. A telepítés lépései a következők: 1.) Helyezze a CD olvasóba a telepítőcd-t. Ha nem indul automatikusan a telepítő, indítsa el az autorun.exe programot a Sajátgép\CD meghajtó\ könyvtárból. Kattintson a Topo Explorer installálása feliratra, majd kövesse a telepítőutasításait! A telepítő először az asztali/hordozható gépre telepíti a Topo Explorer programot és a teljes térképi állományt. A telepítés helye általában a "c:\program Files\Topo Explorer" könyvtár. A térképi állományok a "c:\program Files\Topo Explorer\maps" könyvtárban helyezkednek el. 2.) Kézi számítógépre történőtelepítés előtt telepítse a Microsoft ActiveSync programot a CD lemezről (ha még nincs telepítve a szoftver asztali számítógépére), majd ezt követően telepítse a Topo Explorer a programot. A telepítést elvégezheti az asztali számítógépre történőtelepítés után megjelenőtelepítővel vagy később is a Start Menü > Minden program > Topo Explorer > Topo Explorer installálása kézi számítógépre menüpontból. 3.) A kézi számítógépre a telepítő nem másolja fel a térképállományokat. A teljes térképállományt leggyorsabban egy USB portra csatlakoztatott (vagy a számítógépében található) kártyaolvasóval másolhatja fel a kézi számítógépére a telepítőcd \maps könyvtárában található összes *.RAS kiterjesztésűfájl átmásolásával. A téképállományt a kézi számítógépre telepített 3. oldal

4 program telepítési könyvtárában található \maps könyvtárba kell bemásolni. Amennyiben nem rendelkezik kártyaolvasóval, akkor a térképfájlokat ActiveSync kapcsolaton keresztül is átmásolhatja. Néhány (vagy akár az összes) térképfáj átmásolása az asztali gépre telepített Topo Explorer szoftverből a térképmásolás eszközzel is történhet. A másolás akkor sikerül, ha a kézi számítógépre előzetesen fel lett telepítve a szoftver és a kézi számítógép ActiveSync kapcsolaton keresztül az asztali géphez csatlakozik. Szoftver telepítés kézi számítógépre CAB fájlból: Az asztali számítógépre telepített szoftver telepítési könyvtárában, a \CABs könyvtárban ("c:\program Files\Topo Explorer\CABs\install.Cab" ) található egy Install.CAB fájl, melyet a kézi számítógépre másolva és ott a File Explorerben rákattintva szintén telepítetőa szoftver. Térképállományok telepítése: Magyarország STANDARD (MO400) a telepítő a szoftverrel együtt telepíti a térképállományokat. Helyigény: 30MB Magyarország PREMIUM (MO200) a térképi állományok másolása a telepítőben választható. Helyigény: 80MB Balaton TOURIST (BALATON) a térképi állományok másolása a telepítőben választható. Helyigény: 40MB Digitális Topográfiai Térkép (RTA50) Lásd feljebb! 4. oldal

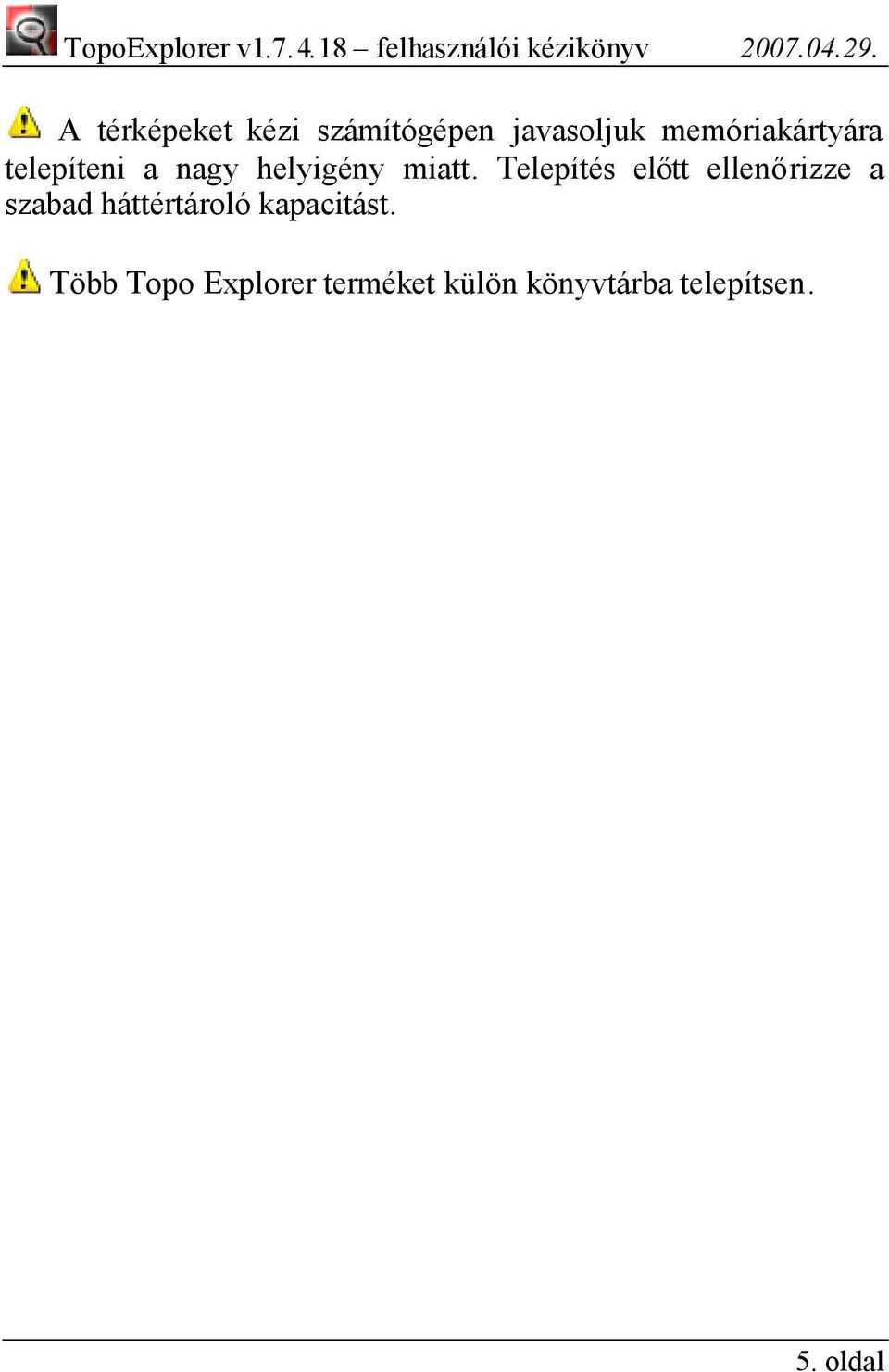

5 A térképeket kézi számítógépen javasoljuk memóriakártyára telepíteni a nagy helyigény miatt. Telepítés előtt ellenőrizze a szabad háttértároló kapacitást. Több Topo Explorer terméket külön könyvtárba telepítsen. 5. oldal

6 3. Termékregisztráció A megvásárolt termék regisztrációköteles. A regisztrációt online Internet kapcsolat segítségével végezheti el. A regisztráció a CD-n található termékkód és a számítógép generált eszközazonosítója alapján előállított license.dat elnevezésűliszenszfájllal történik. Indítsa el a feltelepített programot. Regisztráció hiányában a program rákérdez a regisztrációra, vagy demo módban indítható. Regisztráció PC-n Megjelenik az Internetböngészőben a oldal. A regisztrációt végezze el a regisztrációs űrlapon közöltek szerint. A termék liszenszet (license.dat fájl) mentse el a program telepítési könyvtárába, ezzel a termék fut a megadott számítógépen. Regisztráció PDA-n A kézi számítógépen megjelenőregisztrációs panelen töltse ki a termékkódot (a CD-ről) majd, kattintson az Ellenőrzés gombra. Helyes termékkód megadása után töltse ki a Név, Cégnév, mezőket, végül kattintson a Regisztrál gombra. A liszenszfájl az interneten keresztül a program telepítési könyvtárába másolódik és a program fut a kézi számítógépen. Ha a kézi számítógépen nincs Internet kapcsolat, akkor a oldalon regisztrálja termékét. Ebben az esetben a termékkód és eszközazonosító mezőkbe a kézi számítógép azonosítóit kell beírni. Az elkészített liszenszfájlt (license.dat) másolja a kézi számítógép telepítési könyvtárába. Ügyeljen arra, hogy külön sorozatszám tartozik a PC és a kézi számítógépes programhoz. Kérjük, őrizze meg a termékazonosítókat, mivel egy esetleges későbbi számítógépcsere 6. oldal

7 esetén csak ennek birtokában áll módunkban a regisztrációt cserélni. A regisztrációval kapcsolatosan további információkat olvashat asztali számítógépén a program telepítési könyvtárában található Start Menü > Minden program > Topo Explorer > elérési útvonalon a Readme menüpontra kattintva. A Readme.txt a telepítést követően is megjelenik, kérjük, olvassa el figyelmesen! 4. Hol állíthatom be a program nyelvét? Magyar nyelv: Windows operációs rendszerében állítsa be a Területi beállításokat (Regional settings) a "Hungarian" opcióra. Angol nyelv: Windows operációs rendszerében állítsa be a Területi beállításokat (Regional settings) a "English (United Kingdom" opcióra. Hol találom a területi beállításokat? Kézi számítógépen Start menü > Beállítások > Rendszer "fül" Start menü > Settings > System "fül" Asztali számítógépen Start menü > Vezérlőpult > Területi és nyelvi beállítások Start menü > Control panel > Regional settings 7. oldal

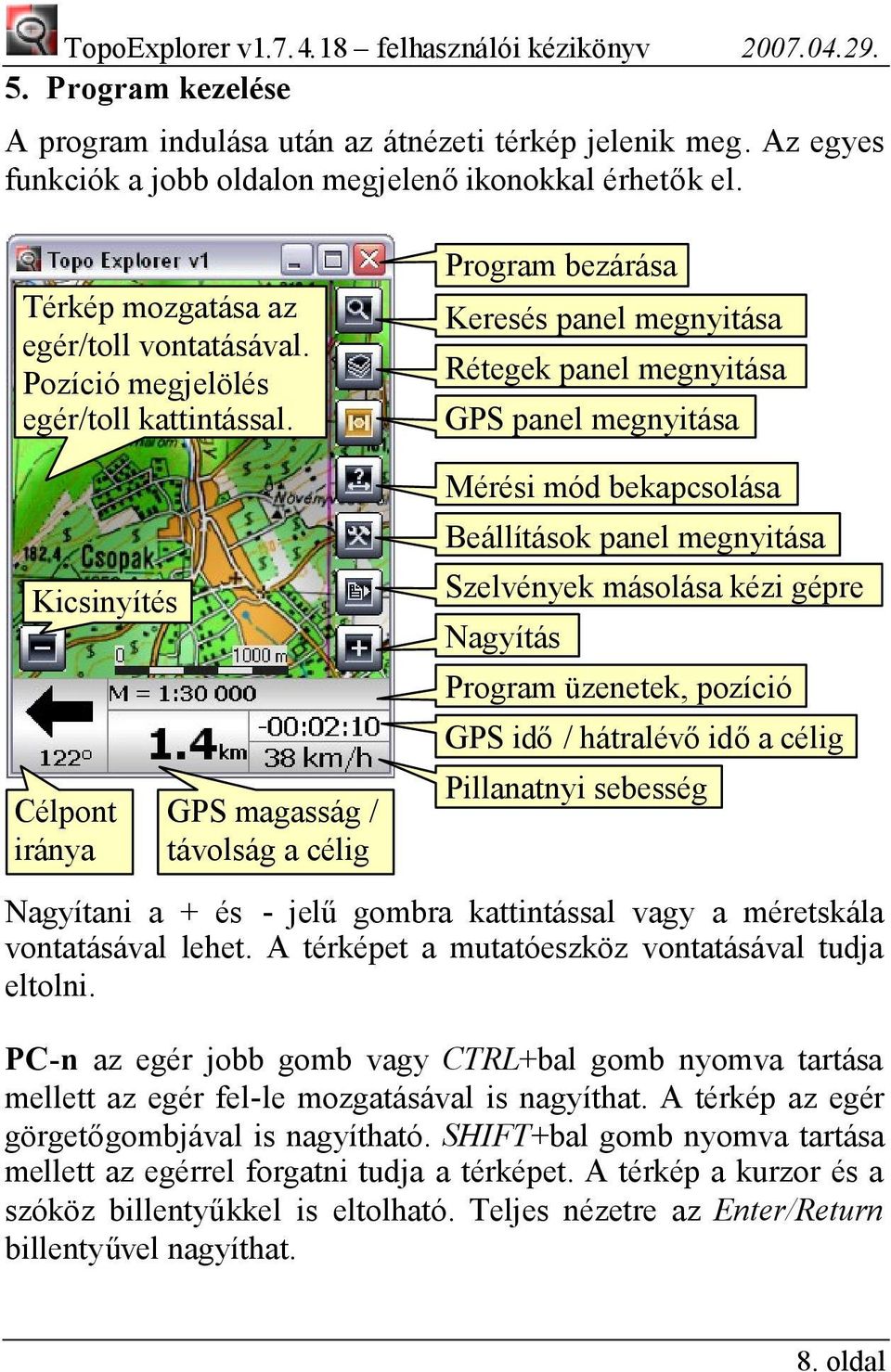

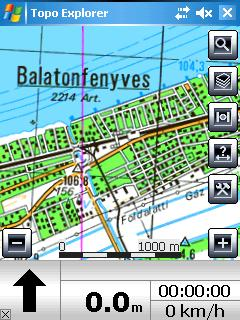

8 5. Program kezelése A program indulása után az átnézeti térkép jelenik meg. Az egyes funkciók a jobb oldalon megjelenőikonokkal érhetők el. Térkép mozgatása az egér/toll vontatásával. Pozíció megjelölés egér/toll kattintással. Program bezárása Keresés panel megnyitása Rétegek panel megnyitása GPS panel megnyitása Kicsinyítés Célpont iránya GPS magasság / távolság a célig Mérési mód bekapcsolása Beállítások panel megnyitása Szelvények másolása kézi gépre Nagyítás Program üzenetek, pozíció GPS idő/ hátralévőidőa célig Pillanatnyi sebesség Nagyítani a + és - jelűgombra kattintással vagy a méretskála vontatásával lehet. A térképet a mutatóeszköz vontatásával tudja eltolni. PC-n az egér jobb gomb vagy CTRL+bal gomb nyomva tartása mellett az egér fel-le mozgatásával is nagyíthat. A térkép az egér görgetőgombjával is nagyítható. SHIFT+bal gomb nyomva tartása mellett az egérrel forgatni tudja a térképet. A térkép a kurzor és a szóköz billentyűkkel is eltolható. Teljes nézetre az Enter/Return billentyűvel nagyíthat. 8. oldal

9 PDA-n a térképet a navigációs gombokkal tudja eltolni. Teljes nézetre a középső gomb lenyomásával nagyíthat. A hosszú kattintás után eltolás helyett dinamikus nagyítás módba kapcsol a program. Az alkalmazásból a bal-alsó sarokban lévő ikonra kattintva léphet ki. Program háttérbe küldése Kilépés a programból 9. oldal

10 6. Keresés A térképi elemekre kategóriánként (rétegenként) tud keresni, szöveges keresőkulccsal. A kikeresett elemet megjelenítheti a térképen, felhasználhatja a navigációs cél kijelölésére vagy megadhatja az útvonaltervezőkét végpontját. Kiválasztott elem legyen a navigációs célpont. Kiválasztott elem legyen az útvonalterv végpontja. Kiválasztott elem mutatása a térképen Kategória (réteg) kiválasztása Kiválasztott elem Kiválasztott elem legyen az útvonalterv kezdőpontja Keresőkulcs beírása. A lista a kulccsal kezdődő elemekhez ugrik. A keresési kulcs beírásánál nem szükséges ékezetes betűket írnia. A program az ékezetes és ékezet nélküli karakterek között nem tesz különbséget. A keresőpanel alkalmas a navigációs (Waypoint) pontok közötti elemek keresésére is. A keresési listában kiválasztott elem megjelenik a háttérben egy előre beállított méretarányban. 10. oldal

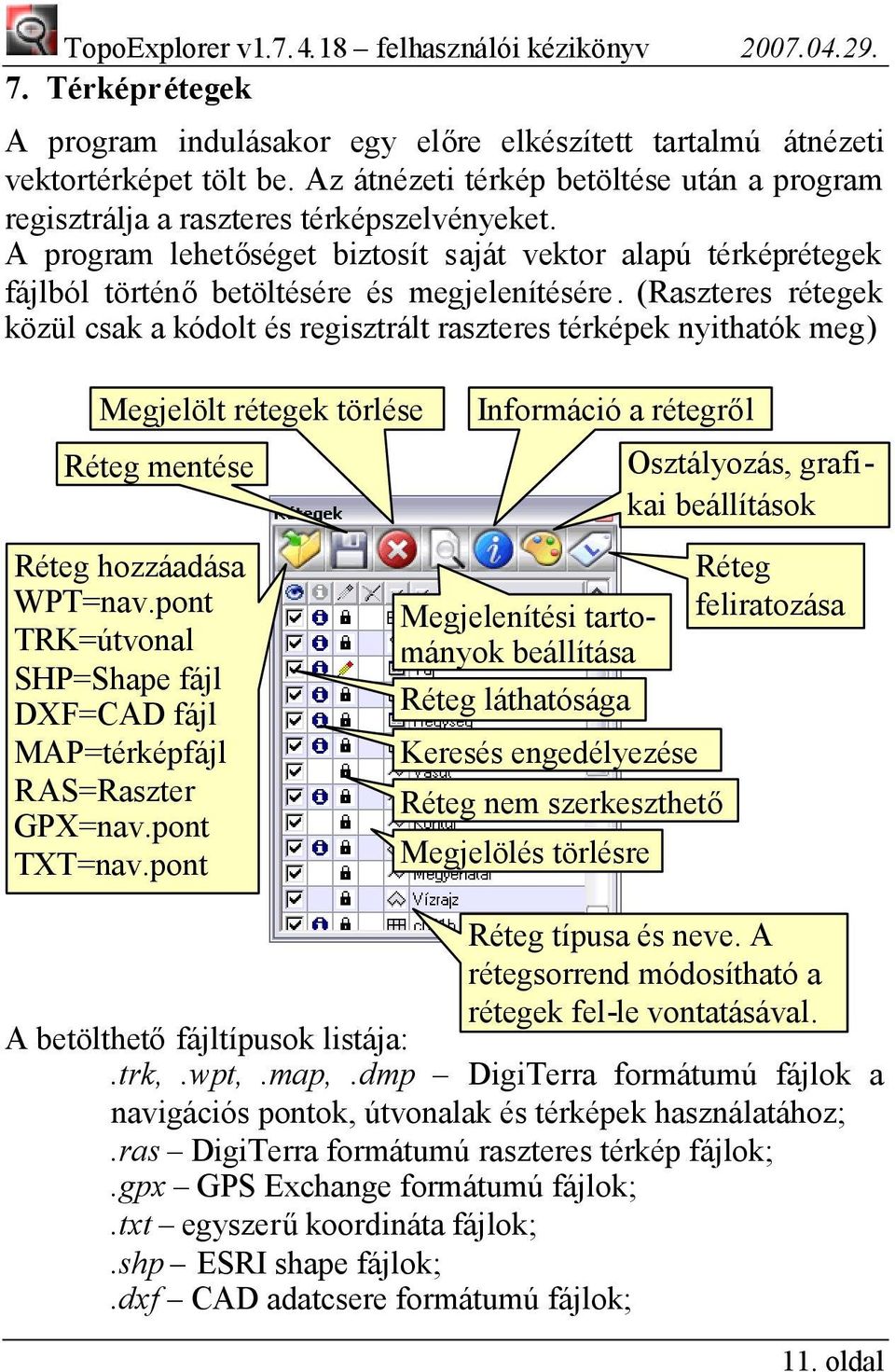

11 7. Térképrétegek A program indulásakor egy előre elkészített tartalmú átnézeti vektortérképet tölt be. Az átnézeti térkép betöltése után a program regisztrálja a raszteres térképszelvényeket. A program lehetőséget biztosít saját vektor alapú térképrétegek fájlból történőbetöltésére és megjelenítésére. (Raszteres rétegek közül csak a kódolt és regisztrált raszteres térképek nyithatók meg) Megjelölt rétegek törlése Réteg mentése Réteg hozzáadása WPT=nav.pont TRK=útvonal SHP=Shape fájl DXF=CAD fájl MAP=térképfájl RAS=Raszter GPX=nav.pont TXT=nav.pont Információ a rétegről Megjelenítési tartományok beállítása Réteg láthatósága Keresés engedélyezése Réteg nem szerkeszthető Megjelölés törlésre Osztályozás, grafikai beállítások Réteg feliratozása Réteg típusa és neve. A rétegsorrend módosítható a rétegek fel-le vontatásával. A betölthetőfájltípusok listája:.trk,.wpt,.map,.dmp DigiTerra formátumú fájlok a navigációs pontok, útvonalak és térképek használatához;.ras DigiTerra formátumú raszteres térkép fájlok;.gpx GPS Exchange formátumú fájlok;.txt egyszerűkoordináta fájlok;.shp ESRI shape fájlok;.dxf CAD adatcsere formátumú fájlok; 11. oldal

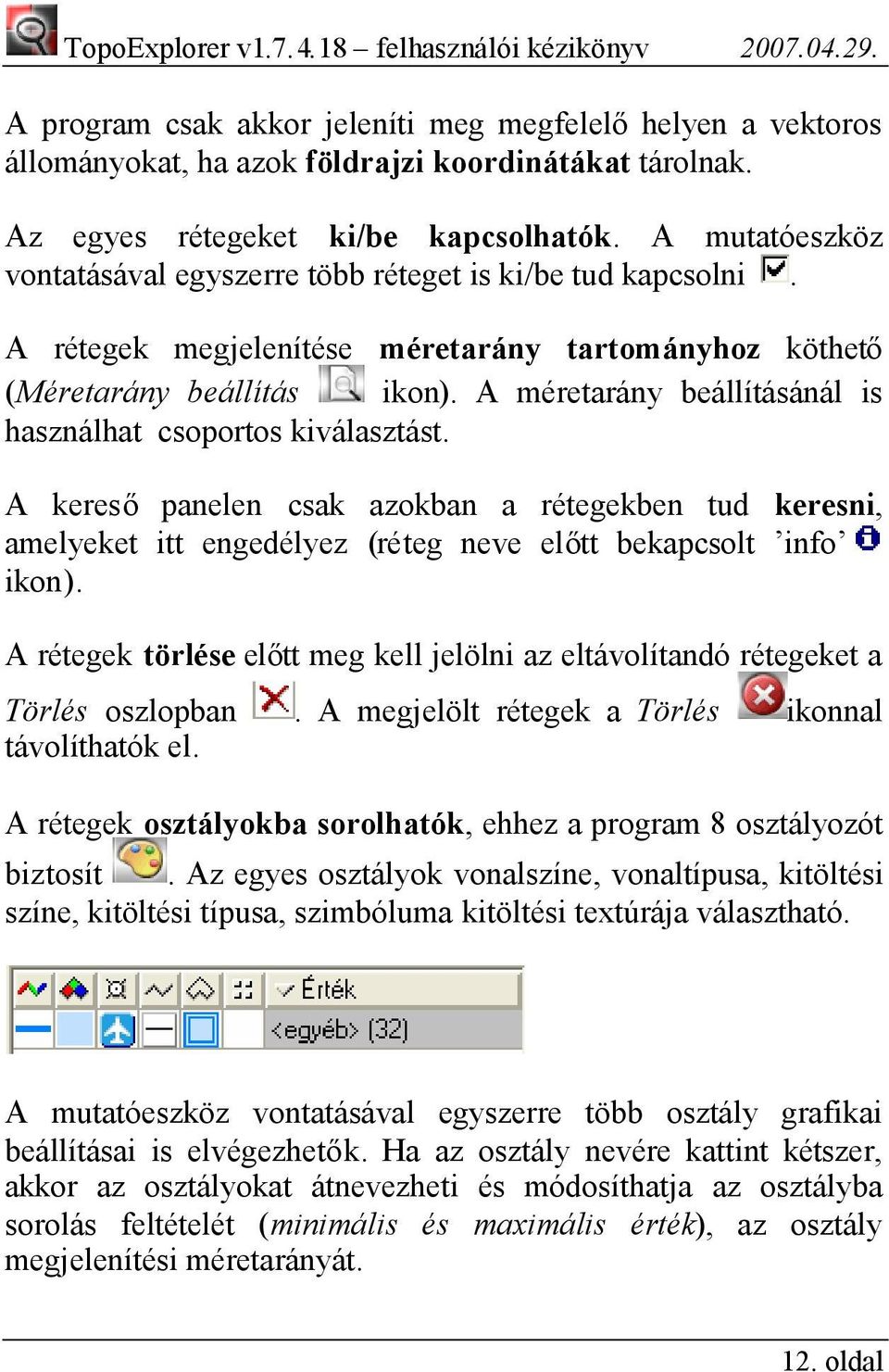

12 A program csak akkor jeleníti meg megfelelőhelyen a vektoros állományokat, ha azok földrajzi koordinátákat tárolnak. Az egyes rétegeket ki/be kapcsolhatók. A mutatóeszköz vontatásával egyszerre több réteget is ki/be tud kapcsolni. A rétegek megjelenítése méretarány tartományhoz köthető (Méretarány beállítás ikon). A méretarány beállításánál is használhat csoportos kiválasztást. A kereső panelen csak azokban a rétegekben tud keresni, amelyeket itt engedélyez (réteg neve előtt bekapcsolt info ikon). A rétegek törlése előtt meg kell jelölni az eltávolítandó rétegeket a Törlés oszlopban. A megjelölt rétegek a Törlés ikonnal távolíthatók el. A rétegek osztályokba sorolhatók, ehhez a program 8 osztályozót biztosít. Az egyes osztályok vonalszíne, vonaltípusa, kitöltési színe, kitöltési típusa, szimbóluma kitöltési textúrája választható. A mutatóeszköz vontatásával egyszerre több osztály grafikai beállításai is elvégezhetők. Ha az osztály nevére kattint kétszer, akkor az osztályokat átnevezheti és módosíthatja az osztályba sorolás feltételét (minimális és maximális érték), az osztály megjelenítési méretarányát. 12. oldal

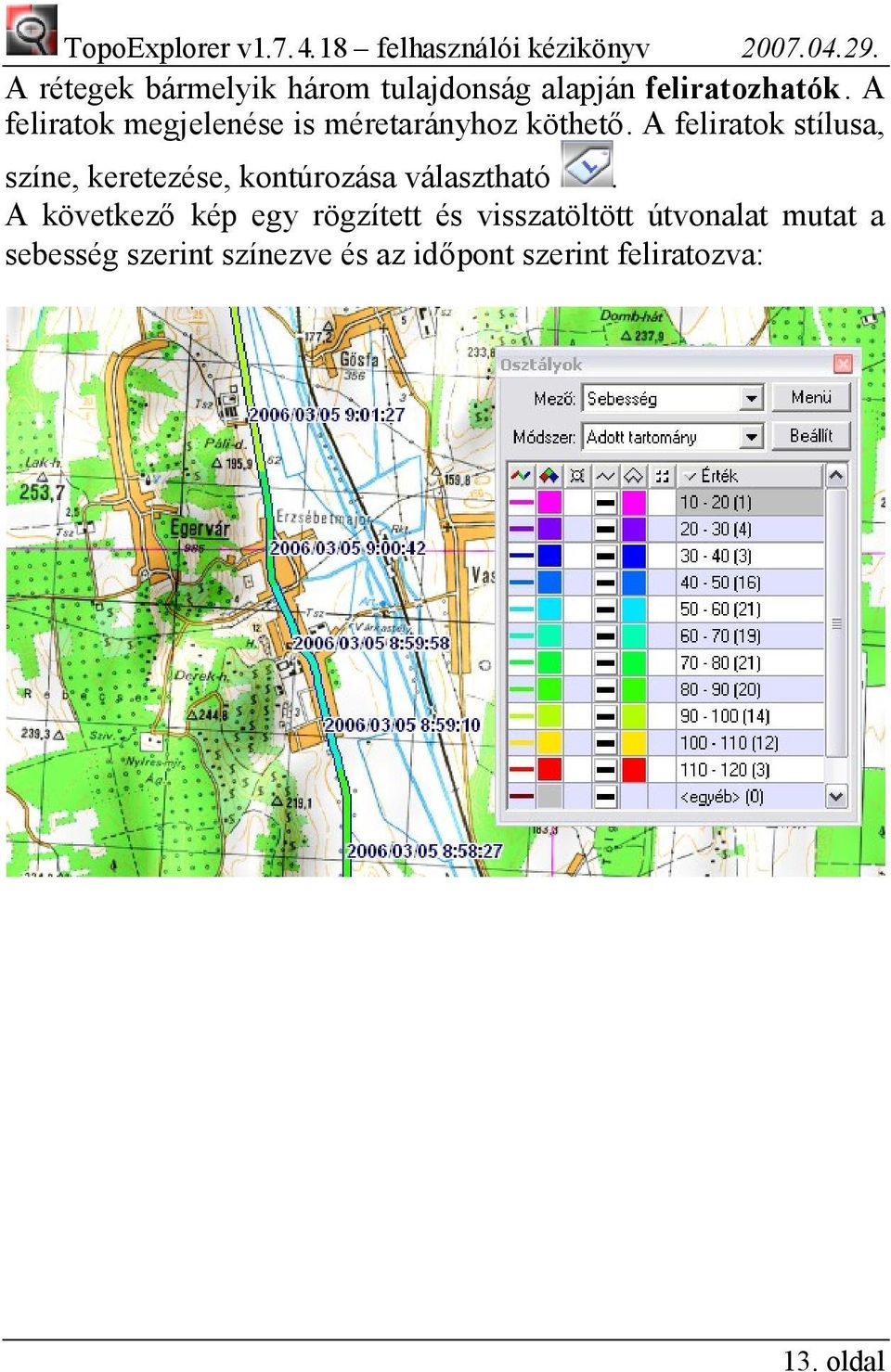

13 TopoExplorer v felhasználói kézikönyv A rétegek bármelyik három tulajdonság alapján feliratozhatók. A feliratok megjelenése is méretarányhoz köthető. A feliratok stílusa, színe, keretezése, kontúrozása választható. A következőkép egy rögzített és visszatöltött útvonalat mutat a sebesség szerint színezve és az időpont szerint feliratozva: 13. oldal

14 TopoExplorer v felhasználói kézikönyv GPS ablak Navigációs cél iránya a haladási irányhoz képest. Műhold geometriából adódó pontosság. Kisebb érték a jobb. Látható műholdak száma. Helymeghatározás típusa. Horizont feletti műholdak száma. Haladási irány. A nyíl mérete a sebességgel arányosan változik. Műholdszám és vételi csatorna. Műhold jel/zaj viszony skála. Digitális iránytű Földrajzi pozíció Kapcsolódás a GPS vevőhöz / kapcsolat vége. Sebesség és irány GPS kommunikációs csatorna száma (Port) és sebessége (Baud). GPS vevő től kapott mondatok kijelzése. A program megjegyzi a GPS beállításokat. A GPS vétel állapotáról a fő panel ikonja ad tájékoztatást (szürke=nincs kapcsolat, piros=nincs pozíció, sárga=gyenge vétel, zöld=jó vétel). A program automatikusan gyű jti a pozíciókat a Tracklog.trk nevű útvonalfájlba. 14. oldal

15 TopoExplorer v felhasználói kézikönyv Útvonalfájlok (Tracklog) kezelése A Tracklog (.trk) útvonal nevűréteg (tracklog.trk útvonalfájl) tartalmazza az aktuális GPS mozgás pozícióit. GPS kapcsolat esetén az útvonal rögzítése folyamatosan történik. A Tracklog rétegben a program 5 másodpercenként rögzít pozíciókat, ha a pozíció változik. A Tracklog réteg kikapcsolása felfüggeszti a pozíciók tárolását. Az útvonalakat a program automatikusan darabolja, ha a rögzített idő pontok között több mint 100 másodperc telik el. A réteg tartalma mindaddig megmarad, míg Ön nem törli. Az útvonalat a rétegkezelő(rétegek) panelen a mentés ikonnal tudja véglegesen elmenteni. Az útvonalfájl a program telepítési könyvtárában található. Tracklog megjelenítése a térképen Tracklog réteg a Rétegek panelen 15. oldal

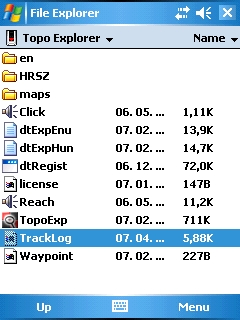

16 TopoExplorer v felhasználói kézikönyv Tracklog réteg exportálása Tracklog réteg a File Explorerben (Intéző ) 16. oldal

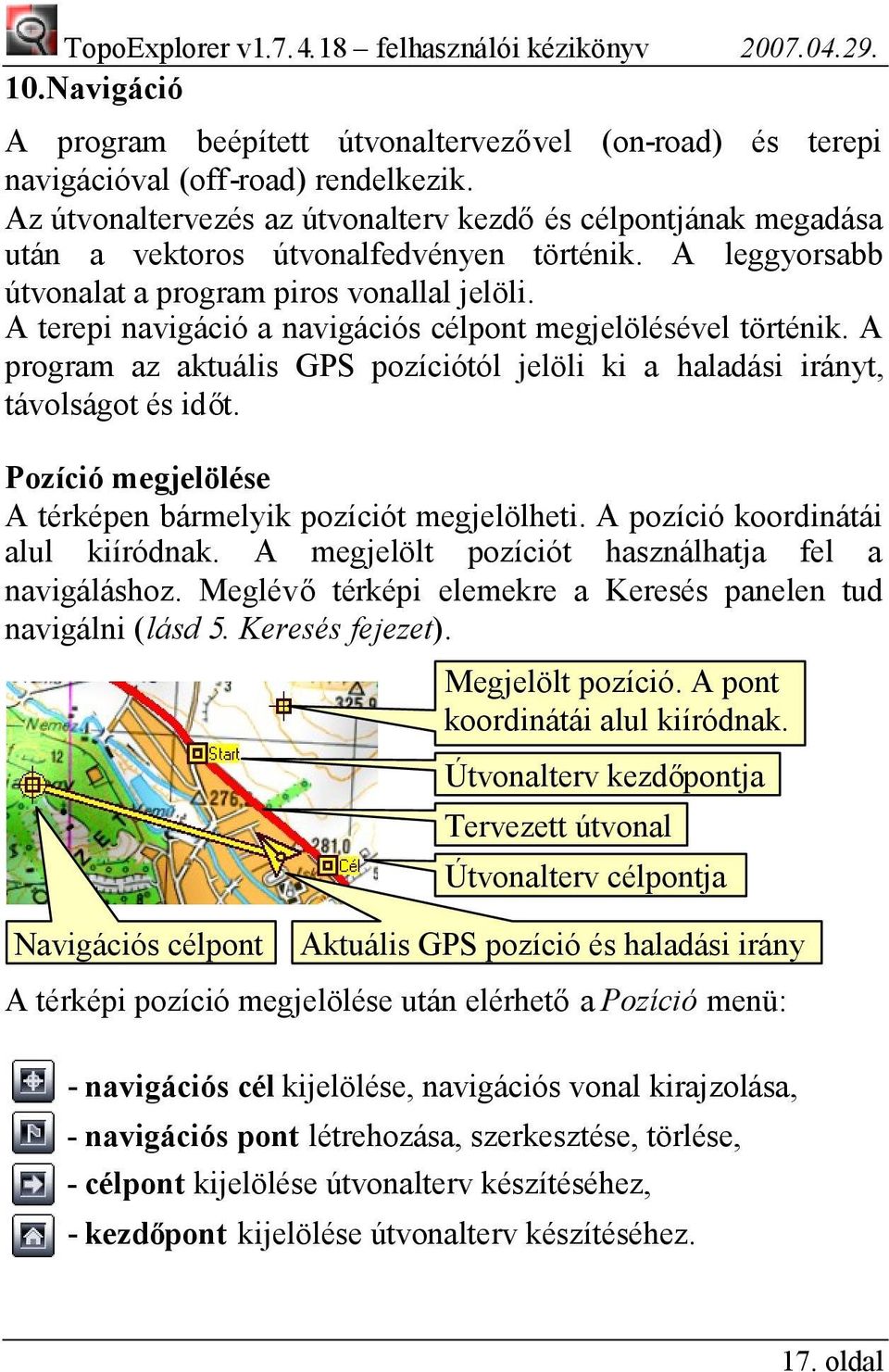

17 TopoExplorer v felhasználói kézikönyv Navigáció A program beépített útvonaltervezővel (on-road) és terepi navigációval (off-road) rendelkezik. Az útvonaltervezés az útvonalterv kezdőés célpontjának megadása után a vektoros útvonalfedvényen történik. A leggyorsabb útvonalat a program piros vonallal jelöli. A terepi navigáció a navigációs célpont megjelölésével történik. A program az aktuális GPS pozíciótól jelöli ki a haladási irányt, távolságot és idő t. Pozíció megjelölése A térképen bármelyik pozíciót megjelölheti. A pozíció koordinátái alul kiíródnak. A megjelölt pozíciót használhatja fel a navigáláshoz. Meglévőtérképi elemekre a Keresés panelen tud navigálni (lásd 5. Keresés fejezet). Megjelölt pozíció. A pont koordinátái alul kiíródnak. Útvonalterv kezdő pontja Tervezett útvonal Útvonalterv célpontja Navigációs célpont Aktuális GPS pozíció és haladási irány A térképi pozíció megjelölése után elérhetőa Pozíció menü: - navigációs cél kijelölése, navigációs vonal kirajzolása, - navigációs pont létrehozása, szerkesztése, törlése, - célpont kijelölése útvonalterv készítéséhez, - kezdő pont kijelölése útvonalterv készítéséhez. 17. oldal

18 TopoExplorer v felhasználói kézikönyv A pozíció ismételt megjelölésével a pozíció törlő dik és a Pozíció menü eltűnik. Navigációs cél megjelölése után, ha van aktív GPS kapcsolat, akkor a program légvonalban navigálja Önt a célra. A képernyő bal-alsó részén a program nyíllal és egy szögértékkel jelöli a haladási irány és a célpont iránya közötti eltérést. A cél elérése érdekében a megadott szögértékkel kell a nyíl irányába fordulnia. A képernyőalsó részén program kiírja a célpont és az aktuális GPS pozíció közötti távolságot, a cél eléréséhez szükséges időt és pillanatnyi sebességet. Ha navigációs célnak egy navigációs pontot jelöl meg akkor lehetőség van pontról pontra navigálni. A pont elérésekor a program automatikusan a következőnavigációs pontot jelöli meg célként. A navigációs pont ikon kiválasztása esetén megjelenik a Navigációs pont kezelő panel: Navigációs pont neve Navigációs pont típusa Megjegyzés fű zése a ponthoz Pont földrajzi hosszúsága Pont földrajzi szélessége A megjelölt pozícióban létrehozhat egy új navigációs pontot. Ebben az esetben meg kell adnia a pont nevét, a pont típusát. Szükség esetén megjegyzés fű zhető a ponthoz. Az Ön által megadott navigációs pontokat a rétegkezelő Elment gombbal 18. oldal

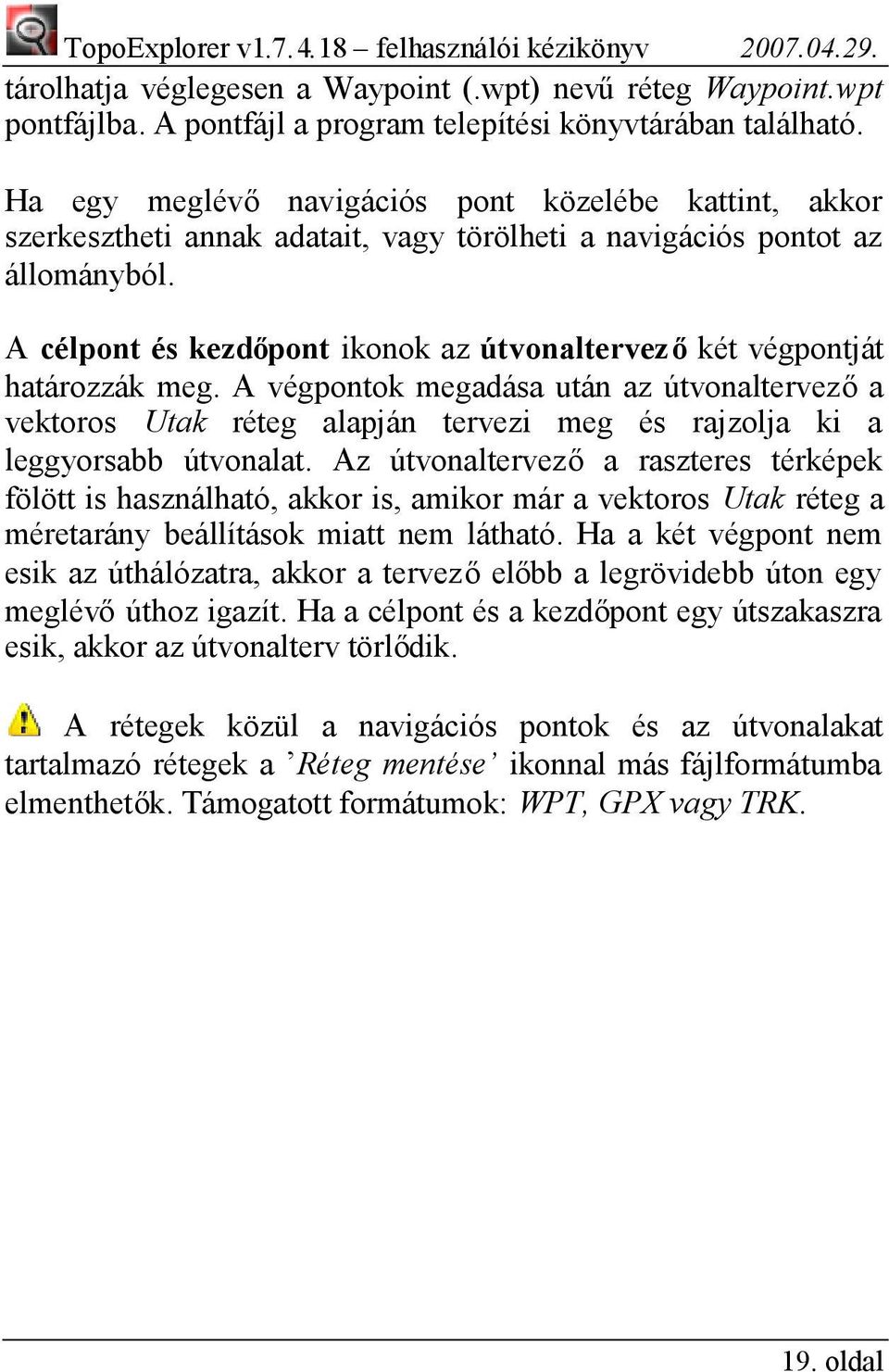

19 TopoExplorer v felhasználói kézikönyv tárolhatja véglegesen a Waypoint (.wpt) nevűréteg Waypoint.wpt pontfájlba. A pontfájl a program telepítési könyvtárában található. Ha egy meglévő navigációs pont közelébe kattint, akkor szerkesztheti annak adatait, vagy törölheti a navigációs pontot az állományból. A célpont és kezdő pont ikonok az útvonaltervezőkét végpontját határozzák meg. A végpontok megadása után az útvonaltervezőa vektoros Utak réteg alapján tervezi meg és rajzolja ki a leggyorsabb útvonalat. Az útvonaltervezőa raszteres térképek fölött is használható, akkor is, amikor már a vektoros Utak réteg a méretarány beállítások miatt nem látható. Ha a két végpont nem esik az úthálózatra, akkor a tervezőelő bb a legrövidebb úton egy meglévőúthoz igazít. Ha a célpont és a kezdő pont egy útszakaszra esik, akkor az útvonalterv törlő dik. A rétegek közül a navigációs pontok és az útvonalakat tartalmazó rétegek a Réteg mentése ikonnal más fájlformátumba elmenthető k. Támogatott formátumok: WPT, GPX vagy TRK. 19. oldal

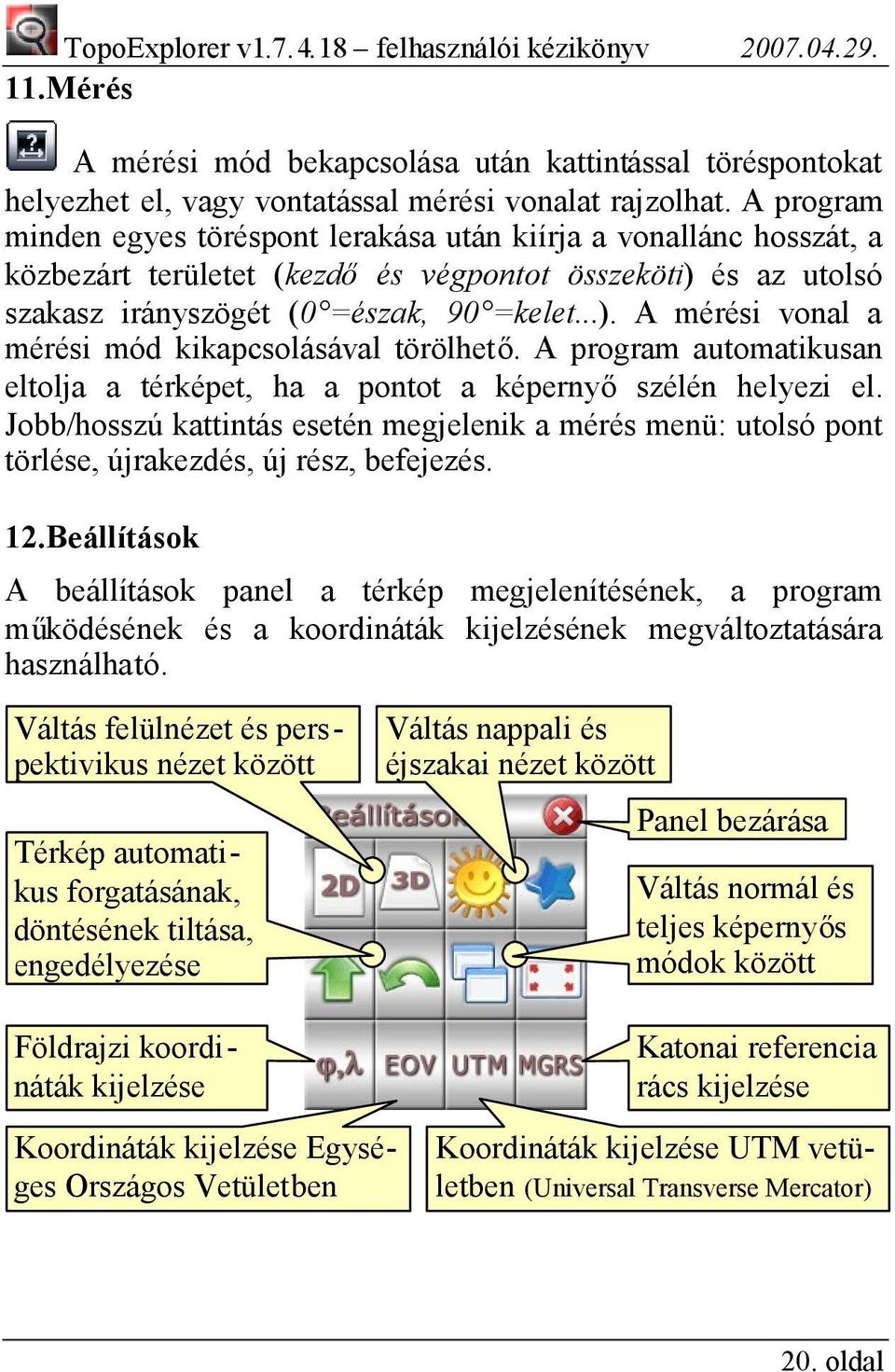

20 TopoExplorer v felhasználói kézikönyv Mérés A mérési mód bekapcsolása után kattintással töréspontokat helyezhet el, vagy vontatással mérési vonalat rajzolhat. A program minden egyes töréspont lerakása után kiírja a vonallánc hosszát, a közbezárt területet (kezdőés végpontot összeköti) és az utolsó szakasz irányszögét (0 =észak, 90 =kelet...). A mérési vonal a mérési mód kikapcsolásával törölhető. A program automatikusan eltolja a térképet, ha a pontot a képernyőszélén helyezi el. Jobb/hosszú kattintás esetén megjelenik a mérés menü: utolsó pont törlése, újrakezdés, új rész, befejezés. 12.Beállítások A beállítások panel a térkép megjelenítésének, a program mű ködésének és a koordináták kijelzésének megváltoztatására használható. Váltás felülnézet és perspektivikus nézet között Váltás nappali és éjszakai nézet között Panel bezárása Térkép automatikus forgatásának, döntésének tiltása, engedélyezése Váltás normál és teljes képernyő s módok között Földrajzi koordináták kijelzése Katonai referencia rács kijelzése Koordináták kijelzése Egységes Országos Vetületben Koordináták kijelzése UTM vetületben (Universal Transverse Mercator) 20. oldal
