Energiatakarékos radiátoros fűtési rendszerek

Átírás

1 MAKING MODERN LIVING POSSIBLE Energiatakarékos radiátoros fűtési rendszerek

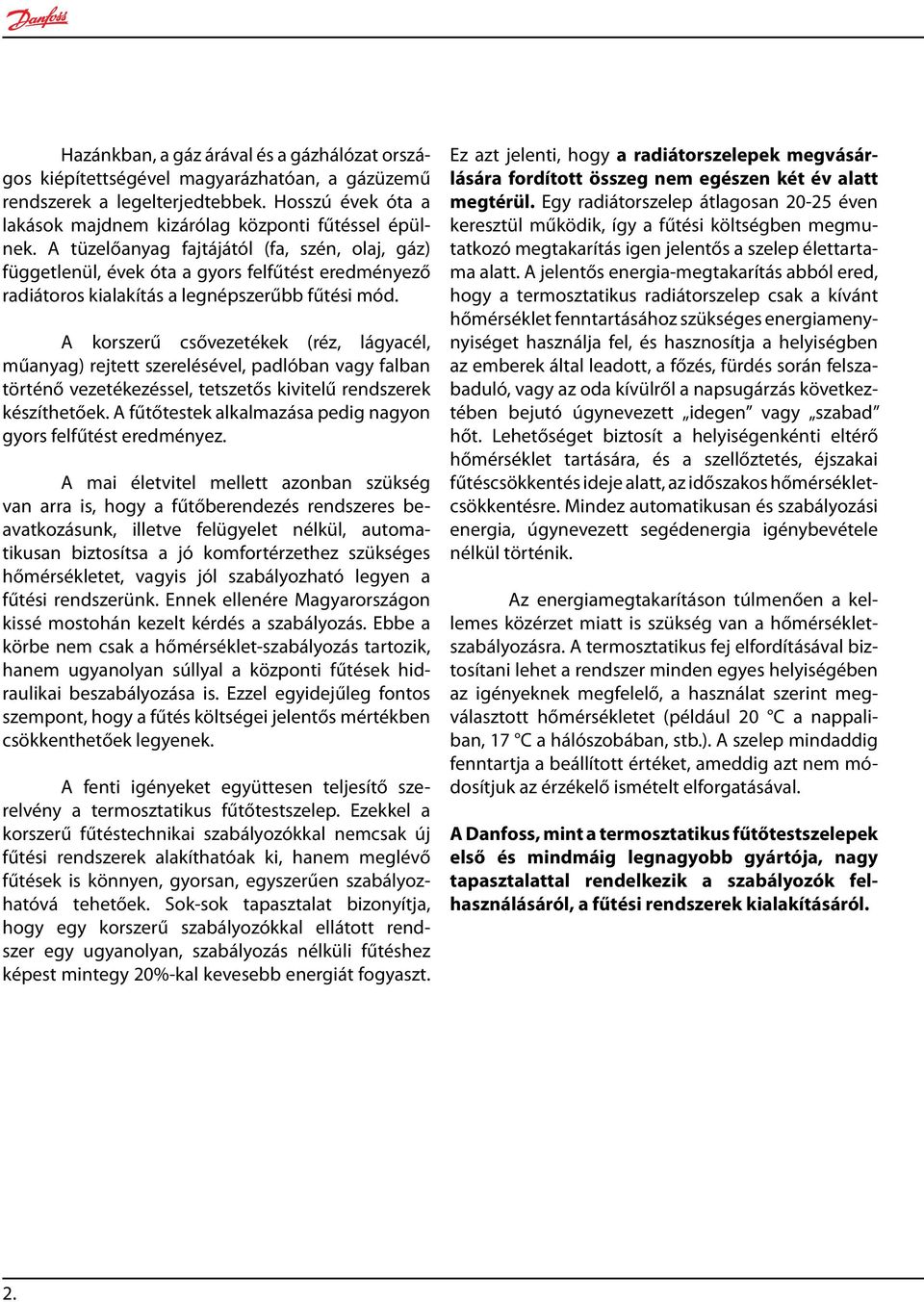

2 Hazánkban, a gáz árával és a gázhálózat országos kiépítettségével magyarázhatóan, a gázüzemű rendszerek a legelterjedtebbek. Hosszú évek óta a lakások majdnem kizárólag központi fűtéssel épülnek. A tüzelőanyag fajtájától (fa, szén, olaj, gáz) függetlenül, évek óta a gyors felfűtést eredményező radiátoros kialakítás a legnépszerűbb fűtési mód. A korszerű csővezetékek (réz, lágyacél, műanyag) rejtett szerelésével, padlóban vagy falban történő vezetékezéssel, tetszetős kivitelű rendszerek készíthetőek. A fűtőtestek alkalmazása pedig nagyon gyors felfűtést eredményez. A mai életvitel mellett azonban szükség van arra is, hogy a fűtőberendezés rendszeres beavatkozásunk, illetve felügyelet nélkül, automatikusan biztosítsa a jó komfortérzethez szükséges hőmérsékletet, vagyis jól szabályozható legyen a fűtési rendszerünk. Ennek ellenére Magyarországon kissé mostohán kezelt kérdés a szabályozás. Ebbe a körbe nem csak a hőmérséklet-szabályozás tartozik, hanem ugyanolyan súllyal a központi fűtések hidraulikai beszabályozása is. Ezzel egyidejűleg fontos szempont, hogy a fűtés költségei jelentős mértékben csökkenthetőek legyenek. A fenti igényeket együttesen teljesítő szerelvény a termosztatikus fűtőtestszelep. Ezekkel a korszerű fűtéstechnikai szabályozókkal nemcsak új fűtési rendszerek alakíthatóak ki, hanem meglévő fűtések is könnyen, gyorsan, egyszerűen szabályozhatóvá tehetőek. Sok-sok tapasztalat bizonyítja, hogy egy korszerű szabályozókkal ellátott rendszer egy ugyanolyan, szabályozás nélküli fűtéshez képest mintegy 20%-kal kevesebb energiát fogyaszt. Ez azt jelenti, hogy a radiátorszelepek megvásárlására fordított összeg nem egészen két év alatt megtérül. Egy radiátorszelep átlagosan éven keresztül működik, így a fűtési költségben megmutatkozó megtakarítás igen jelentős a szelep élettartama alatt. A jelentős energia-megtakarítás abból ered, hogy a termosztatikus radiátorszelep csak a kívánt hőmérséklet fenntartásához szükséges energiamenynyiséget használja fel, és hasznosítja a helyiségben az emberek által leadott, a főzés, fürdés során felszabaduló, vagy az oda kívülről a napsugárzás következtében bejutó úgynevezett idegen vagy szabad hőt. Lehetőséget biztosít a helyiségenkénti eltérő hőmérséklet tartására, és a szellőztetés, éjszakai fűtéscsökkentés ideje alatt, az időszakos hőmérsékletcsökkentésre. Mindez automatikusan és szabályozási energia, úgynevezett segédenergia igénybevétele nélkül történik. Az energiamegtakarításon túlmenően a kellemes közérzet miatt is szükség van a hőmérsékletszabályozásra. A termosztatikus fej elfordításával biztosítani lehet a rendszer minden egyes helyiségében az igényeknek megfelelő, a használat szerint megválasztott hőmérsékletet (például 20 C a nappaliban, 17 C a hálószobában, stb.). A szelep mindaddig fenntartja a beállított értéket, ameddig azt nem módosítjuk az érzékelő ismételt elforgatásával. A Danfoss, mint a termosztatikus fűtőtestszelepek első és mindmáig legnagyobb gyártója, nagy tapasztalattal rendelkezik a szabályozók felhasználásáról, a fűtési rendszerek kialakításáról. 2.

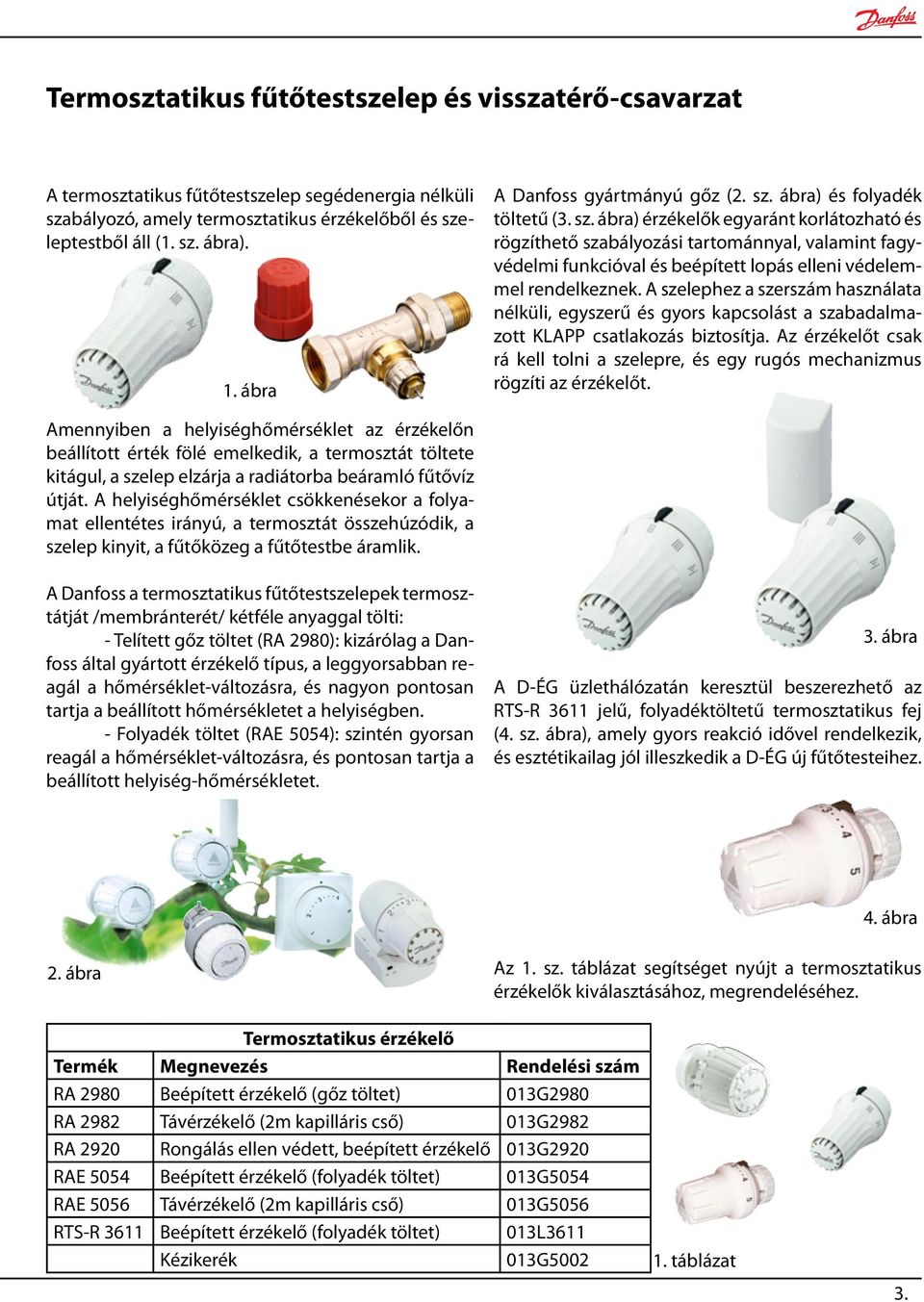

3 Termosztatikus fűtőtestszelep és visszatérő-csavarzat A termosztatikus fűtőtestszelep segédenergia nélküli szabályozó, amely termosztatikus érzékelőből és szeleptestből áll (1. sz. ábra). 1. ábra A Danfoss gyártmányú gőz (2. sz. ábra) és folyadék töltetű (3. sz. ábra) érzékelők egyaránt korlátozható és rögzíthető szabályozási tartománnyal, valamint fagyvédelmi funkcióval és beépített lopás elleni védelemmel rendelkeznek. A szelephez a szerszám használata nélküli, egyszerű és gyors kapcsolást a szabadalmazott KLAPP csatlakozás biztosítja. Az érzékelőt csak rá kell tolni a szelepre, és egy rugós mechanizmus rögzíti az érzékelőt. Amennyiben a helyiséghőmérséklet az érzékelőn beállított érték fölé emelkedik, a termosztát töltete kitágul, a szelep elzárja a radiátorba beáramló fűtővíz útját. A helyiséghőmérséklet csökkenésekor a folyamat ellentétes irányú, a termosztát összehúzódik, a szelep kinyit, a fűtőközeg a fűtőtestbe áramlik. A Danfoss a termosztatikus fűtőtestszelepek termosztátját /membránterét/ kétféle anyaggal tölti: - Telített gőz töltet (RA 2980): kizárólag a Danfoss által gyártott érzékelő típus, a leggyorsabban reagál a hőmérséklet-változásra, és nagyon pontosan tartja a beállított hőmérsékletet a helyiségben. - Folyadék töltet (RAE 5054): szintén gyorsan reagál a hőmérséklet-változásra, és pontosan tartja a beállított helyiség-hőmérsékletet. 3. ábra A D-ÉG üzlethálózatán keresztül beszerezhető az RTS-R 3611 jelű, folyadéktöltetű termosztatikus fej (4. sz. ábra), amely gyors reakció idővel rendelkezik, és esztétikailag jól illeszkedik a D-ÉG új fűtőtesteihez. 4. ábra 2. ábra Az 1. sz. táblázat segítséget nyújt a termosztatikus érzékelők kiválasztásához, megrendeléséhez. Termosztatikus érzékelő Termék Megnevezés Rendelési szám RA 2980 Beépített érzékelő (gőz töltet) 013G2980 RA 2982 Távérzékelő (2m kapilláris cső) 013G2982 RA 2920 Rongálás ellen védett, beépített érzékelő 013G2920 RAE 5054 Beépített érzékelő (folyadék töltet) 013G5054 RAE 5056 Távérzékelő (2m kapilláris cső) 013G5056 RTS-R 3611 Beépített érzékelő (folyadék töltet) 013L3611 Kézikerék 013G táblázat 3.

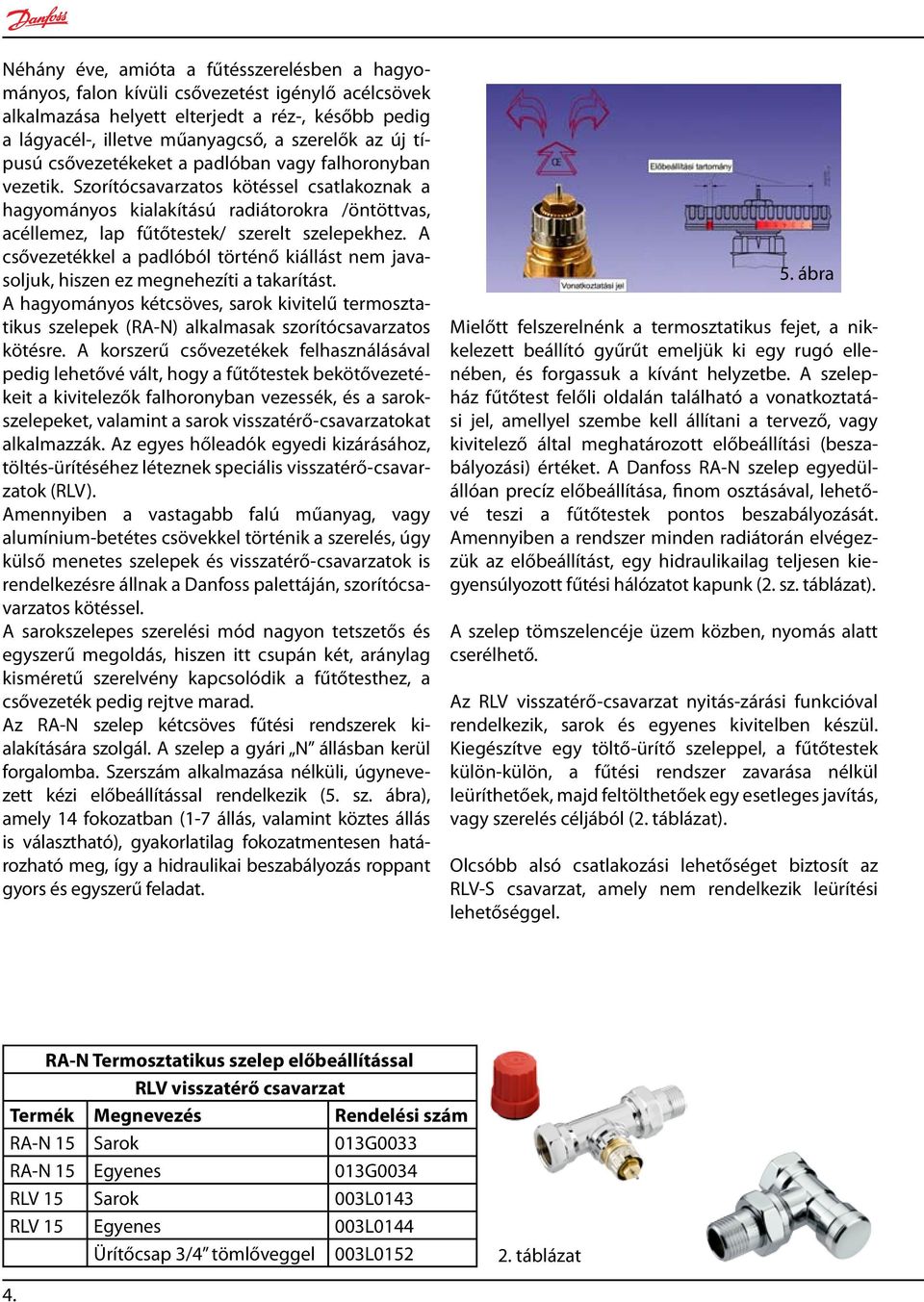

4 Néhány éve, amióta a fűtésszerelésben a hagyományos, falon kívüli csővezetést igénylő acélcsövek alkalmazása helyett elterjedt a réz-, később pedig a lágyacél-, illetve műanyagcső, a szerelők az új típusú csővezetékeket a padlóban vagy falhoronyban vezetik. Szorítócsavarzatos kötéssel csatlakoznak a hagyományos kialakítású radiátorokra /öntöttvas, acéllemez, lap fűtőtestek/ szerelt szelepekhez. A csővezetékkel a padlóból történő kiállást nem javasoljuk, hiszen ez megnehezíti a takarítást. A hagyományos kétcsöves, sarok kivitelű termosztatikus szelepek (RA-N) alkalmasak szorítócsavarzatos kötésre. A korszerű csővezetékek felhasználásával pedig lehetővé vált, hogy a fűtőtestek bekötővezetékeit a kivitelezők falhoronyban vezessék, és a sarokszelepeket, valamint a sarok visszatérő-csavarzatokat alkalmazzák. Az egyes hőleadók egyedi kizárásához, töltés-ürítéséhez léteznek speciális visszatérő-csavarzatok (RLV). Amennyiben a vastagabb falú műanyag, vagy alumínium-betétes csövekkel történik a szerelés, úgy külső menetes szelepek és visszatérő-csavarzatok is rendelkezésre állnak a Danfoss palettáján, szorítócsavarzatos kötéssel. A sarokszelepes szerelési mód nagyon tetszetős és egyszerű megoldás, hiszen itt csupán két, aránylag kisméretű szerelvény kapcsolódik a fűtőtesthez, a csővezeték pedig rejtve marad. Az RA-N szelep kétcsöves fűtési rendszerek kialakítására szolgál. A szelep a gyári N állásban kerül forgalomba. Szerszám alkalmazása nélküli, úgynevezett kézi előbeállítással rendelkezik (5. sz. ábra), amely 14 fokozatban (1-7 állás, valamint köztes állás is választható), gyakorlatilag fokozatmentesen határozható meg, így a hidraulikai beszabályozás roppant gyors és egyszerű feladat. 5. ábra Mielőtt felszerelnénk a termosztatikus fejet, a nikkelezett beállító gyűrűt emeljük ki egy rugó ellenében, és forgassuk a kívánt helyzetbe. A szelepház fűtőtest felőli oldalán található a vonatkoztatási jel, amellyel szembe kell állítani a tervező, vagy kivitelező által meghatározott előbeállítási (beszabályozási) értéket. A Danfoss RA-N szelep egyedülállóan precíz előbeállítása, finom osztásával, lehetővé teszi a fűtőtestek pontos beszabályozását. Amennyiben a rendszer minden radiátorán elvégezzük az előbeállítást, egy hidraulikailag teljesen kiegyensúlyozott fűtési hálózatot kapunk (2. sz. táblázat). A szelep tömszelencéje üzem közben, nyomás alatt cserélhető. Az RLV visszatérő-csavarzat nyitás-zárási funkcióval rendelkezik, sarok és egyenes kivitelben készül. Kiegészítve egy töltő-ürítő szeleppel, a fűtőtestek külön-külön, a fűtési rendszer zavarása nélkül leüríthetőek, majd feltölthetőek egy esetleges javítás, vagy szerelés céljából (2. táblázat). Olcsóbb alsó csatlakozási lehetőséget biztosít az RLV-S csavarzat, amely nem rendelkezik leürítési lehetőséggel. RA-N Termosztatikus szelep előbeállítással RLV visszatérő csavarzat Termék Megnevezés Rendelési szám RA-N 15 Sarok 013G0033 RA-N 15 Egyenes 013G0034 RLV 15 Sarok 003L0143 RLV 15 Egyenes 003L0144 Ürítőcsap 3/4 tömlőveggel 003L táblázat 4.

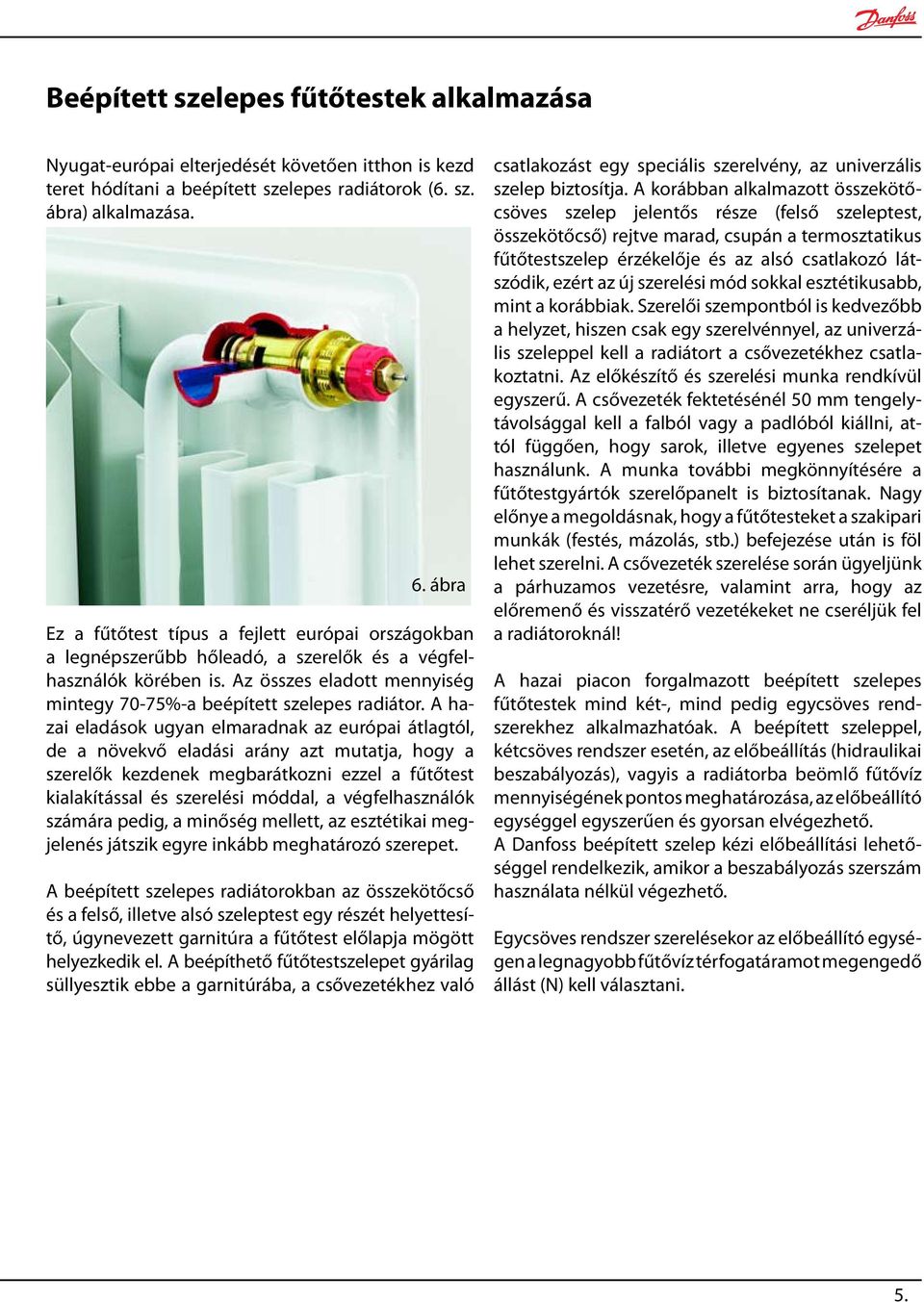

5 Beépített szelepes fűtőtestek alkalmazása Nyugat-európai elterjedését követően itthon is kezd teret hódítani a beépített szelepes radiátorok (6. sz. ábra) alkalmazása. 6. ábra Ez a fűtőtest típus a fejlett európai országokban a legnépszerűbb hőleadó, a szerelők és a végfelhasználók körében is. Az összes eladott mennyiség mintegy 70-75%-a beépített szelepes radiátor. A hazai eladások ugyan elmaradnak az európai átlagtól, de a növekvő eladási arány azt mutatja, hogy a szerelők kezdenek megbarátkozni ezzel a fűtőtest kialakítással és szerelési móddal, a végfelhasználók számára pedig, a minőség mellett, az esztétikai megjelenés játszik egyre inkább meghatározó szerepet. A beépített szelepes radiátorokban az összekötőcső és a felső, illetve alsó szeleptest egy részét helyettesítő, úgynevezett garnitúra a fűtőtest előlapja mögött helyezkedik el. A beépíthető fűtőtestszelepet gyárilag süllyesztik ebbe a garnitúrába, a csővezetékhez való csatlakozást egy speciális szerelvény, az univerzális szelep biztosítja. A korábban alkalmazott összekötőcsöves szelep jelentős része (felső szeleptest, összekötőcső) rejtve marad, csupán a termosztatikus fűtőtestszelep érzékelője és az alsó csatlakozó látszódik, ezért az új szerelési mód sokkal esztétikusabb, mint a korábbiak. Szerelői szempontból is kedvezőbb a helyzet, hiszen csak egy szerelvénnyel, az univerzális szeleppel kell a radiátort a csővezetékhez csatlakoztatni. Az előkészítő és szerelési munka rendkívül egyszerű. A csővezeték fektetésénél 50 mm tengelytávolsággal kell a falból vagy a padlóból kiállni, attól függően, hogy sarok, illetve egyenes szelepet használunk. A munka további megkönnyítésére a fűtőtestgyártók szerelőpanelt is biztosítanak. Nagy előnye a megoldásnak, hogy a fűtőtesteket a szakipari munkák (festés, mázolás, stb.) befejezése után is föl lehet szerelni. A csővezeték szerelése során ügyeljünk a párhuzamos vezetésre, valamint arra, hogy az előremenő és visszatérő vezetékeket ne cseréljük fel a radiátoroknál! A hazai piacon forgalmazott beépített szelepes fűtőtestek mind két-, mind pedig egycsöves rendszerekhez alkalmazhatóak. A beépített szeleppel, kétcsöves rendszer esetén, az előbeállítás (hidraulikai beszabályozás), vagyis a radiátorba beömlő fűtővíz mennyiségének pontos meghatározása, az előbeállító egységgel egyszerűen és gyorsan elvégezhető. A Danfoss beépített szelep kézi előbeállítási lehetőséggel rendelkezik, amikor a beszabályozás szerszám használata nélkül végezhető. Egycsöves rendszer szerelésekor az előbeállító egységen a legnagyobb fűtővíz térfogatáramot megengedő állást (N) kell választani. 5.

6 Univerzális szelep A beépített szelepes, 50 ± 1,5 mm tengelytávolságú fűtőtestek csővezetékhez történő csatlakoztatására szolgáló univerzális szelep (RLV-K), egy beépített bypass segítségével mind egy-, mind kétcsöves fűtőberendezésekhez alkalmazható (3. sz. táblázat). A szelep rövidzárásra is alkalmazható, pl. a rendszer fűtőtestek nélküli lepróbálásánál, esetleges átmosatásánál. Ekkor az előremenőt és visszatérőt lezárjuk, a Bypass ágat pedig teljesen kinyitjuk. Kétcsöves üzemben a gyári beállítást kell megtartani, a megkerülő orsó (bypass) zárt állapotban marad. Ügyeljünk a szükséges előbeállítási érték meghatározására a beépített szelepen! Egycsöves rendszer kialakításakor a szelepbe integrált bypass segítségével a radiátorba jutó fűtővíz térfogatáram-hányada beállítható. A gyári kétcsöves beállításról a megkerülő orsó nyitásával egycsöves üzemre lehet állítani, amikor is a radiátorba lépő fűtővíz térfogatárama fokozatmentesen határozható meg, illetve egy kívánt minimális érték is biztosítható. A fűtőtest vízarány és a fordulatok közötti összefüggést a 7. sz. ábra mutatja. Figyelem! A beépített szelepen a maximális vízáramot biztosító előbeállítási értéket (N) válasszuk! A szelephez nikkelezetlen töltő-ürítő szerelvény rendelhető, amellyel igény esetén az egyes radiátorok külön-külön leüríthetőek. Töltés-ürítésre az univerzális szelep visszatérő vezeték felöli csonkját használjuk, miközben a fűtőtest légtelenítő csavarját ki kell nyitni. 7. ábra RLV-K Univerzális szelep Termék Megnevezés Rendelési szám RLV-K Fal felőli csatlakozás (1/2 ) 003L0282 RLV-K Padló felőli csatlakozás (1/2 ) 003L0280 RLV-K Fal felőli csatlakozás (3/4 ) 003L0283 RLV-K Padló felőli csatlakozás (3/4 ) 003L0281 Ürítőcsap 3/4 tömlőveggel 003L táblázat 6.

7 H-idom A Danfoss egyszerűbb és olcsóbb H-idomot (RLV-KS) is gyárt beépített szelepes fűtőtestekhez, amely azonban csak kétcsöves rendszerekhez használható, és nincs lehetőség ürítő szerelvény alkalmazására. Az univerzális szelepek és H-idomok egyenes és sarok kivitelben készülnek, fűtőtest oldali R1/2 vagy G3/4 csatlakozással. Az 1/2 menettel rendelkező radiátoroknál a mellékelt csatlakozókat imbuszkulcscsal kell azonos mélységig a szerelvénybe becsavarni, míg a 3/4 csatlakozású fűtőtesteknél kúpos hüvelyeket alkalmazunk. A hollandi anyákat pedig kb. 30 Nm erővel húzzuk meg. Nyitás-zárási funkcióval rendelkeznek. Egyes gyártók gyárilag beszerelt szeleppel értékesítik a fűtőtesteket, míg másoknál külön vásárolható a radiátorhoz beépíthető szelep. Bárhogyan kerülnek is forgalomba, a végeredmény a fontos! A beépített szelepes radiátorok nagyon esztétikus, egyszerű és gyors szerelést tesznek lehetővé, ami a fűtésszerelő és megrendelő számára egyformán előnyös. Az univerzális szelepekkel vagy H-idomokkal a fűtőtestek egyedileg elzárhatóak, a fűtőberendezés folyamatos üzemének zavarása nélkül. Hatpontos fűtőtestek szerelése A fűtőtestgyártók az utóbbi időben újabb kínálattal jelentkeztek a piacon, az ún. hatpontos radiátorral. A megoldás gyakorlatilag annyiban különbözik a beépített szelepes fűtőtestektől, hogy ezekbe a radiátorokba nem helyezik el gyárilag a beépíthető szelepbetétet, így választható a hagyományos sarok-szeleppel történő szerelés, vagy a beépíthető szelepek alkalmazása is. A hagyományos négy oldalcsatlakozás mellett, itt is megjelenik további két csatlakozócsonk 50 mm kötéstávolságban, alul középen, vagy az egyik oldalon. A hatpontos fűtőtesteknél közvetlenül, a beépített szelepes radiátoroknál a szelepbetét eltávolítása után, egy új szelep-megoldás is alkalmazható. A kombinált termosztatikus szelep (VHS, 8. sz. ábra) egy beépített töltő-ürítővel is rendelkezik, és az alsó 50 mm kötéstávolságú csonkokra kell szerelni. A szelepek igazodnak a fűtőtestek 1/2 és 3/4 csatlakozási méretéhez, és padló vagy fal felőli csatlakozással kerülnek forgalomba, egy- és kétcsöves kivitelben. 8. ábra A kétcsöves szelep szett formában is kapható, amely a kombinált szelepen kívül tetszetős burkolatot tartalmaz. A Danfoss valamennyi fűtőtest szerelvénye réz-, lágyacél-, műanyag- és alumínium-betétes csövekhez szorítógyűrűs csavarzattal csatlakoztatható. 7.

8 Formatervezett fűtőtestek, törülközőszárító radiátorok szerelése Új építkezések esetén, de meglévő lakások, családi házak felújítása során is egyre többen választanak formatervezett fűtőtesteket, illetve fürdőszobáik padlófűtése mellé kiegészítő fűtésként ún. törülközőszárító radiátorokat. A jelentkező igényeknek megfelelően a Danfoss különféle, exkluzív kivitelű termosztatikus szelepeket gyárt szabályozásukra. Az alsó 50 mm kötéstávolságú radiátorokat, az előző fejezetben tárgyalt kombinált (VHS) szeleppel célszerű szerelni. visszatérő-hőmérséklet-korlátozó, vagy egy RAX jelű fűtőtest-termosztát imbuszkulcs segítségével erősíthető fel. A formatervezett radiátorok és az ún. létra fűtőtestek, amelyek alakjukról kapták nevüket, két oldalon alul csatlakoztathatóak a fűtési rendszerhez. Az X-tra Collection egy exkluzív termosztát- és szelepcsalád (9. sz. ábra), amely ellent kíván mondani annak a nézetnek, miszerint a termosztatikus fűtőtestszelep pusztán a radiátor szükséges tartozéka. A Danfoss olyan terméket fejlesztett ki, amelynél a funkció forma-tervezett kivitellel párosul, és elemei exkluzív helyeken is ideális megoldást nyújtanak a különleges fűtőtestek szabályozására. A nemzetközi hírű if PRODUCT formatervezési díjat a Danfoss X-tra Collection kapta januárjában. Az egyedi kivitelezésű X-tra Collection fehér és króm felülettel kapható. Az exkluzív szett az előremenőbe szerelendő, töltés-ürítésre alkalmas csavarzatból és egy előbeállítható, a visszatérő ágba építendő termosztatikus szelepből áll, amelyre egy RTX jelű 9. ábra A térsarok kialakítású szelep és csavarzat alulról köt a fűtőtestbe. Amennyiben elektromos fűtőpatron beszerelése szükséges, úgy a csavarzatot a szelep oldalán, a felső csonkba kell csatlakoztatni. Ebben az esetben az előremenő vezetékkel a fűtőtest felső csonkjához kell kiállni. Az X-tra Collection termékcsalád az RTX visszatérőhőmérséklet-korlátozóval és az RAX fűtőtest-termosztáttal két konkrét igényre két szabályozási megoldást kínál: RTX visszatérő-hőmérséklethatároló ideális megoldás mindazokon a helyeken, ahol a törülközőszárító radiátor kiegészítő fűtésként funkcionál a padlófűtés mellett. Az RTX a visszatérővíz-hőmérsékletet szabályozza, amely a helyiség hőmérsékletétől függetlenül állítható, biztosítva ezzel azt, hogy a radiátor mindig meleg, a törülközők pedig szárazak legyenek. RAX fűtőtest-termosztát egy levegőhőmérsékletérzékelő, amelyet helyiségek, vagy olyan fürdőszobák hőmérsékletének szabályozására fejlesztettek ki, amelyek elsődleges fűtését a törülközőszárító radiátor biztosítja. 8.

9 Az X-tra Collection termékcsalád a formatervezésével és egyedülálló megjelenésével tökéletesen illik a formatervezett fűtőtesthez és a törülközőszárító radiátorhoz, és olyan esztétikai színvonalat képvisel, amely bármely fürdőszobának díszére válhat. A kialakítás következtében, felületi sérülések okozása nélkül, könnyen, gyorsan elvégezhető a szerelés (10. sz. ábra), pusztán csavarhúzó, villáskulcs és imbusz-kulcs szükséges a szelepek beépítéséhez. Az új X-tra Collection alkalmazása még vonzóbbá teszi a formatervezett fűtőtestek és a törülközőszárító radiátorok megjelenését azáltal, hogy a szelepcsatlakozás nem látható, a szelep és a termosztát pedig egy egységként jelenik meg. A szett szelepei egyszerű, de különleges szerelést igényelnek, amelynek eredményeként a megszokott szerelő elemek rejtve maradnak, nem látszanak hollandi csavarzatok, és nem zavarják az esztétikai megjelenést. Így a szelepkészlet burkolat nélkül is elegáns formát mutat. Hagyományos fűtőtest-szelepek króm felülettel (11. sz. ábra), ½ méretben egy olcsóbb, ugyanakkor a Danfoss X-tra Collection RAX termosztátjait felhasználva, mégis tetszetős megjelenést biztosítanak a színes és a formatervezett fűtőtestek, valamint a törülközőszárító radiátorok szerelése esetén. A Danfoss a króm felületű, illetve színes, valamint a formatervezett fűtőtestekhez és törülközőszárító radiátorokhoz alkalmazható különleges, króm szelepeihez is gyárt króm felületű, szorítógyűrűs csavarzatot réz-, lágyacél-, műanyag- és alumínium-betétes csövekhez, a leggyakrabban használatos méretekben. 10. ábra A Danfoss X-tra Collection szelepei térsarok kialakítású, ½ méretű, belső menetes szerelvények, ezért az alsó csatlakozócsonkkal rendelkező formatervezett, illetve törülközőszárító fűtőtestekhez alkalmazhatóak. 11. ábra 9.

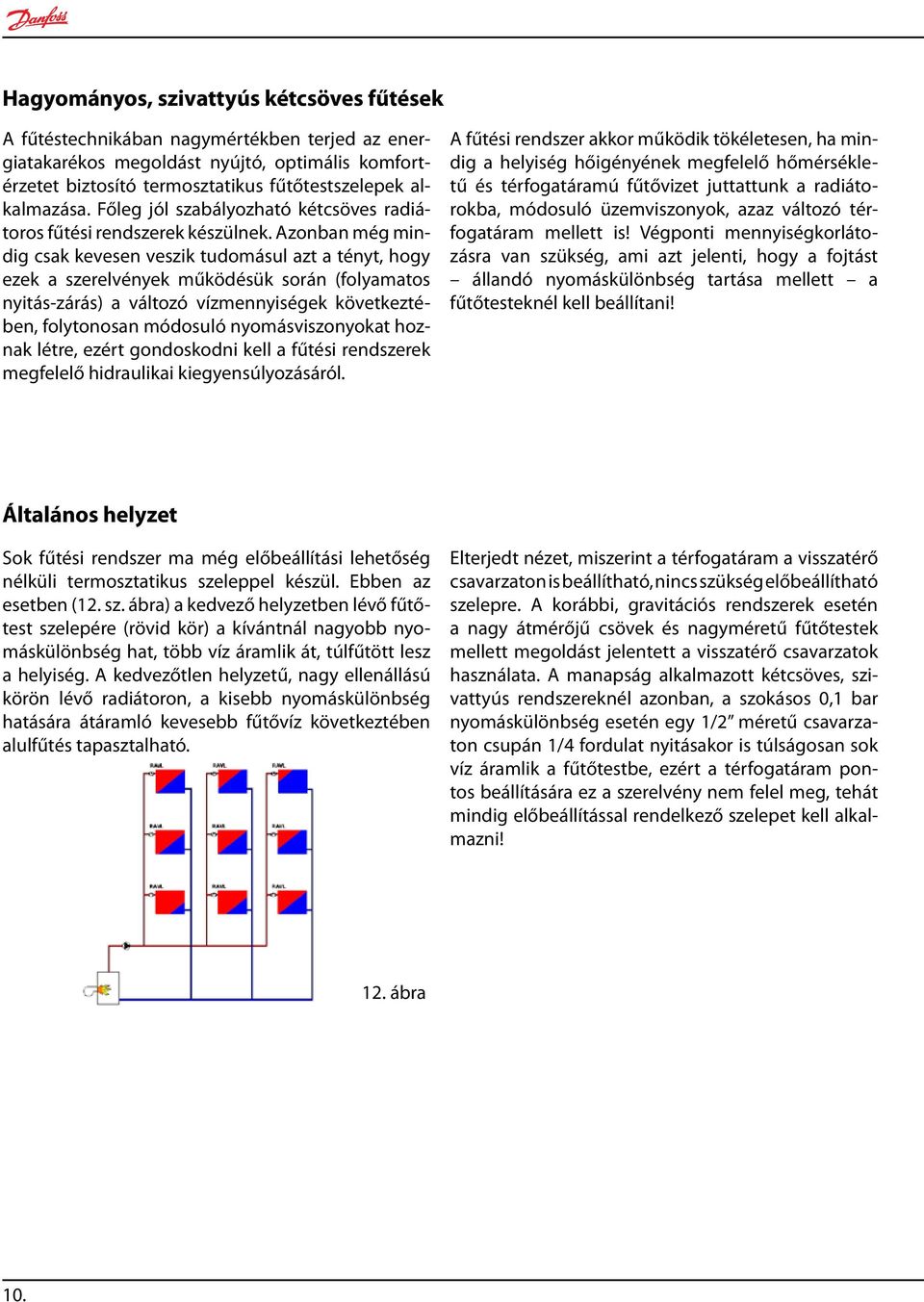

10 Hagyományos, szivattyús kétcsöves fűtések A fűtéstechnikában nagymértékben terjed az energiatakarékos megoldást nyújtó, optimális komfortérzetet biztosító termosztatikus fűtőtestszelepek alkalmazása. Főleg jól szabályozható kétcsöves radiátoros fűtési rendszerek készülnek. Azonban még mindig csak kevesen veszik tudomásul azt a tényt, hogy ezek a szerelvények működésük során (folyamatos nyitás-zárás) a változó vízmennyiségek következtében, folytonosan módosuló nyomásviszonyokat hoznak létre, ezért gondoskodni kell a fűtési rendszerek megfelelő hidraulikai kiegyensúlyozásáról. A fűtési rendszer akkor működik tökéletesen, ha mindig a helyiség hőigényének megfelelő hőmérsékletű és térfogatáramú fűtővizet juttattunk a radiátorokba, módosuló üzemviszonyok, azaz változó térfogatáram mellett is! Végponti mennyiségkorlátozásra van szükség, ami azt jelenti, hogy a fojtást állandó nyomáskülönbség tartása mellett a fűtőtesteknél kell beállítani! Általános helyzet Sok fűtési rendszer ma még előbeállítási lehetőség nélküli termosztatikus szeleppel készül. Ebben az esetben (12. sz. ábra) a kedvező helyzetben lévő fűtőtest szelepére (rövid kör) a kívántnál nagyobb nyomáskülönbség hat, több víz áramlik át, túlfűtött lesz a helyiség. A kedvezőtlen helyzetű, nagy ellenállású körön lévő radiátoron, a kisebb nyomáskülönbség hatására átáramló kevesebb fűtővíz következtében alulfűtés tapasztalható. Elterjedt nézet, miszerint a térfogatáram a visszatérő csavarzaton is beállítható, nincs szükség előbeállítható szelepre. A korábbi, gravitációs rendszerek esetén a nagy átmérőjű csövek és nagyméretű fűtőtestek mellett megoldást jelentett a visszatérő csavarzatok használata. A manapság alkalmazott kétcsöves, szivattyús rendszereknél azonban, a szokásos 0,1 bar nyomáskülönbség esetén egy 1/2 méretű csavarzaton csupán 1/4 fordulat nyitásakor is túlságosan sok víz áramlik a fűtőtestbe, ezért a térfogatáram pontos beállítására ez a szerelvény nem felel meg, tehát mindig előbeállítással rendelkező szelepet kell alkalmazni! 12. ábra 10.

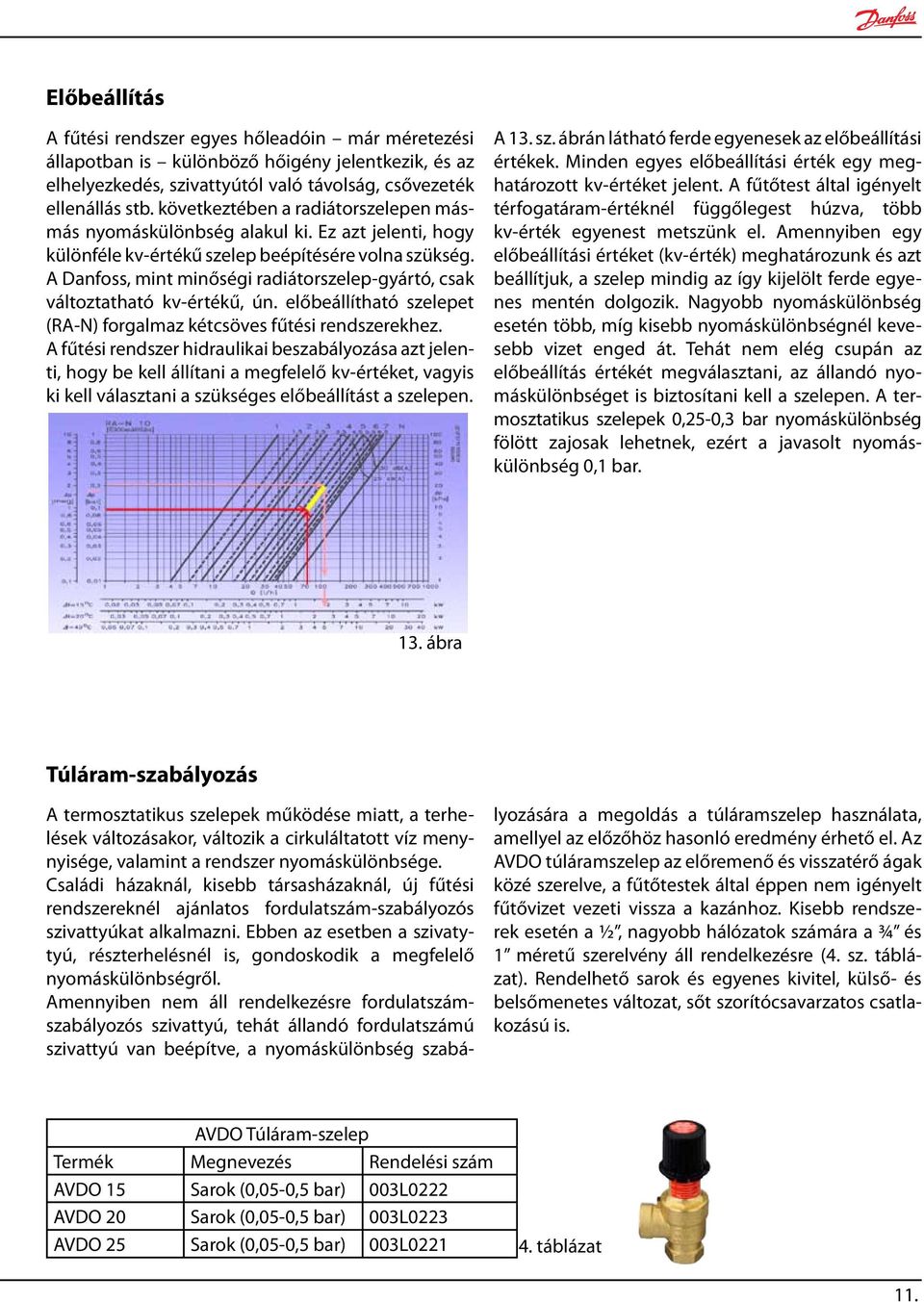

11 Előbeállítás A fűtési rendszer egyes hőleadóin már méretezési állapotban is különböző hőigény jelentkezik, és az elhelyezkedés, szivattyútól való távolság, csővezeték ellenállás stb. következtében a radiátorszelepen másmás nyomáskülönbség alakul ki. Ez azt jelenti, hogy különféle kv-értékű szelep beépítésére volna szükség. A Danfoss, mint minőségi radiátorszelep-gyártó, csak változtatható kv-értékű, ún. előbeállítható szelepet (RA-N) forgalmaz kétcsöves fűtési rendszerekhez. A fűtési rendszer hidraulikai beszabályozása azt jelenti, hogy be kell állítani a megfelelő kv-értéket, vagyis ki kell választani a szükséges előbeállítást a szelepen. A 13. sz. ábrán látható ferde egyenesek az előbeállítási értékek. Minden egyes előbeállítási érték egy meghatározott kv-értéket jelent. A fűtőtest által igényelt térfogatáram-értéknél függőlegest húzva, több kv-érték egyenest metszünk el. Amennyiben egy előbeállítási értéket (kv-érték) meghatározunk és azt beállítjuk, a szelep mindig az így kijelölt ferde egyenes mentén dolgozik. Nagyobb nyomáskülönbség esetén több, míg kisebb nyomáskülönbségnél kevesebb vizet enged át. Tehát nem elég csupán az előbeállítás értékét megválasztani, az állandó nyomáskülönbséget is biztosítani kell a szelepen. A termosztatikus szelepek 0,25-0,3 bar nyomáskülönbség fölött zajosak lehetnek, ezért a javasolt nyomáskülönbség 0,1 bar. 13. ábra Túláram-szabályozás A termosztatikus szelepek működése miatt, a terhelések változásakor, változik a cirkuláltatott víz menynyisége, valamint a rendszer nyomáskülönbsége. Családi házaknál, kisebb társasházaknál, új fűtési rendszereknél ajánlatos fordulatszám-szabályozós szivattyúkat alkalmazni. Ebben az esetben a szivatytyú, részterhelésnél is, gondoskodik a megfelelő nyomáskülönbségről. Amennyiben nem áll rendelkezésre fordulatszámszabályozós szivattyú, tehát állandó fordulatszámú szivattyú van beépítve, a nyomáskülönbség szabályozására a megoldás a túláramszelep használata, amellyel az előzőhöz hasonló eredmény érhető el. Az AVDO túláramszelep az előremenő és visszatérő ágak közé szerelve, a fűtőtestek által éppen nem igényelt fűtővizet vezeti vissza a kazánhoz. Kisebb rendszerek esetén a ½, nagyobb hálózatok számára a ¾ és 1 méretű szerelvény áll rendelkezésre (4. sz. táblázat). Rendelhető sarok és egyenes kivitel, külső- és belsőmenetes változat, sőt szorítócsavarzatos csatlakozású is. AVDO Túláram-szelep Termék Megnevezés Rendelési szám AVDO 15 Sarok (0,05-0,5 bar) 003L0222 AVDO 20 Sarok (0,05-0,5 bar) 003L0223 AVDO 25 Sarok (0,05-0,5 bar) 003L táblázat 11.
