1 Használati útmutató Egység neve: BDMv2 Egység tartalma: Központi modul, ami egyben az érzékelő is (1) Töltő adapter (5V, 2A) (opcionális) Külső csatlakozások: Töltő csatlakozó (2) Kiegészítő modul csatlakozó (opcionális) Külső riasztó csatlakozó (opcionális) Kapcsolók: Ki / bekapcsoló (3) Visszajelzők: Töltés / merülés jelző LED (sárga 3mm) (4) Riasztás jelző LED (piros 3mm) (5) Csatlakoztatható eszközök: Külső modulok: BDMv3, BDMv3O, BDMv3C (max. 16db) Kiegészítő modulok: BDMv4, BDMv5, BDMv6 Külső riasztó Ne nyúljon a készülék tetején található két tekerentyűhöz, ne állítsa el! ábra BDMv2 előlnézet (1) 1

2 2. ábra BDMv2 hátulnézet (1) A készülék üzembe helyezése: A modul az első teljes töltési cikluson kívül, nem igényel különösebb üzembe-helyezési procedúrát. A SIM kártyát a gyártó helyezi a készülékbe, garanciális okok miatt. A készülék teljesen kártya független, de SIM kártya PIN kódját beszerelés előtt deaktiválni kell! Amennyiben a kártya nem előfizetéses, úgy ügyelni kell a rendelkezésre állási időre, ami szolgáltató függő (általában egy év)! Tehát időközönként újra föl kell tölteni az egyenleget! Amennyiben a vásárló kívánja a SIM kártyát beszerelni a garancia rovására, a következő tanácsokat érdemes megfogadnia: Szedje szét az alsó dobozt, az alsó négy csavar oldásával! Óvatosan húzza le a csatlakozókat a panelről, majd tekerje le a 3 távtartót! Emelje le, és fordítsa meg a panelt! Helyezze a használni kívánt SIM kártyát a foglalatba, majd szerelje össze a készüléket! Ezzel a garancia meg is szűnt. Az elektrosztatikus töltés miatt fokozott körültekintéssel kell szerelni, ügyelve az antisztatikus körülményekre! Ha vannak külső modulok, akkor az egységek közötti hatótávolság, (adatkapcsolat) automatikusan tesztelődik. Amennyiben a külső modul bekapcsolása után telefonos riasztást produkál a központi modul, minden rendben van. A hatótávolság kb. 50m, amit a környezeti tényezők is befolyásolhatnak. A készenléti idő körülbelül 2 hét. 2

3 A készülék töltése: Ha kikapcsolt állapotban van, kapcsoljuk be a készüléket a kapcsolóval. Ha bekapcsolás után folyamatos másodpercenkénti villogó sárga jelzést kapunk, akkor az akkumulátor feszültsége kritikus szinten van. Amennyiben az akkumulátor a későbbiek során merülni kezd, akkor azt villogó sárga fény és fél percenként hangjelzés jelzi. (SMS konfigurálással a jelzés kikapcsolható.) Csatlakoztassuk a készletben található töltő adaptert az egységhez. A töltés folyamatát a folytonos sárga fény jelzi. A töltés végét a sárga fény teljes kialvása indikálja. Ekkor az adapter leválasztható a készülékről. A modul teljesen feltöltött állapotba került. A modul az első teljes feltöltést követően bármikor csatlakoztatható a töltő egységhez. A töltés megszakítása riasztást eredményez. Ha a készüléket előzőleg teljesen lemerítették (azaz előzőleg önmagától lekapcsolt), akkor kapcsoljuk ki a gombbal, csatlakoztassuk a töltő eszközt, majd kapcsoljuk vissza. A töltésnek meg kell kezdődnie (sárga folyamatos fény). A töltési folyamat: Bekapcsolás után, ha az akkumulátor kapacitása 80% alatt van, akkor a töltés lehetséges. Ha ilyenkor a töltő adaptert csatlakoztatjuk a riasztó élesítése előtt, akkor a töltés elkezdődik, és folytatódik is a teljes töltöttségi szintig. Ha nem csatlakoztatjuk az adaptert a riasztó élesítéséig, akkor a töltés csak az újbóli bekapcsolás, vagy riasztás során lehetséges. Amennyiben a töltő adapter folyamatosan csatlakoztatva van a készülékhez, a töltés automatikusan bekövetkezik. Ha a készülék nem a leírtak szerint működik, forduljon a gyártóhoz! A készülék CSAK bekapcsolt állapotban tölthető! A készülék működése: A bekapcsolást követően a készülék másodpercenként pirosat villan és csippan, míg föl nem lép a GSM hálózatra, ezután 3 másodpercig pirosan világít, és sípol, jelezve az üzemkész állapotot. Amennyiben ez nem következne be, dugja rá a töltőt a készülékre, majd ellenőrizze nincs-e a környezetében GSM jelet zavaró eszköz vagy árnyékoló tárgy. Ha ezután sem jelez üzemkész állapotot a berendezés, forduljon a gyártóhoz! (A piros és sárga fény váltakozik.) Az üzemkész állapotban a berendezés élesíti a mozgás detektort, és kész az esetleges opcionális külső egységek jeleinek vételére. Amennyiben a berendezés mozgást érzékel, a beállított riasztási mód szerint jár el. (Alapértelmezés: piros villogás, hangjelzés, SMS küldés, hívás, külső egység). A készülék csak akkor riaszt újra, ha két mozgásdetektálás között 2 perc eltelt. A riasztást követően az aktív idő mód kód beállításától függően bizonyos ideig lehetőség van a modul fölhívására a beprogramozott telefonszámokról, valamint a felhasználó fogadhatja is a riasztásra bekövetkező hívást. Ekkor a készülék bekapcsolja beépített mikrofonját, módot adva az adott térrész lehallgatására. Ezzel lehetőségünk van megbizonyosodni a riasztás indokoltságáról, megelőzve a téves pánikkeltést. A készülék bármely más, előre be nem programozott telefonszámról érkező hívást elutasít. Ezt a 2 percet elnyújthatjuk, ha az aktív idő paramétert egynél nagyobbra állítjuk. Lehetőség van a berendezés érzékenységének állítására, viszont csak nagyon indokolt esetben alkalmazzunk nullástól eltérő érzékenységi módot. Inkább fordítsunk nagyobb figyelmet a készülék elhelyezésére, ezzel is mérsékelve a téves riasztás esélyét. Ezt kombinálva a mikrofonos lehallgatással minimálisra csökkenthetjük a felesleges pánikkeltést. Konfigurálás esetén időközönkénti aktivitást és újraindulást jelző SMS-t is küld a berendezés. A szolgáltatótól (Vodafone, T-Mobile, Telenor) érkező SMS-eket a modul továbbküldi az első beprogramozott telefonszámra. Ezáltal értesülhet a beépített SIM kártya állapotáról. (pl.: Szükséges-e feltölteni pénzzel, stb..) 3

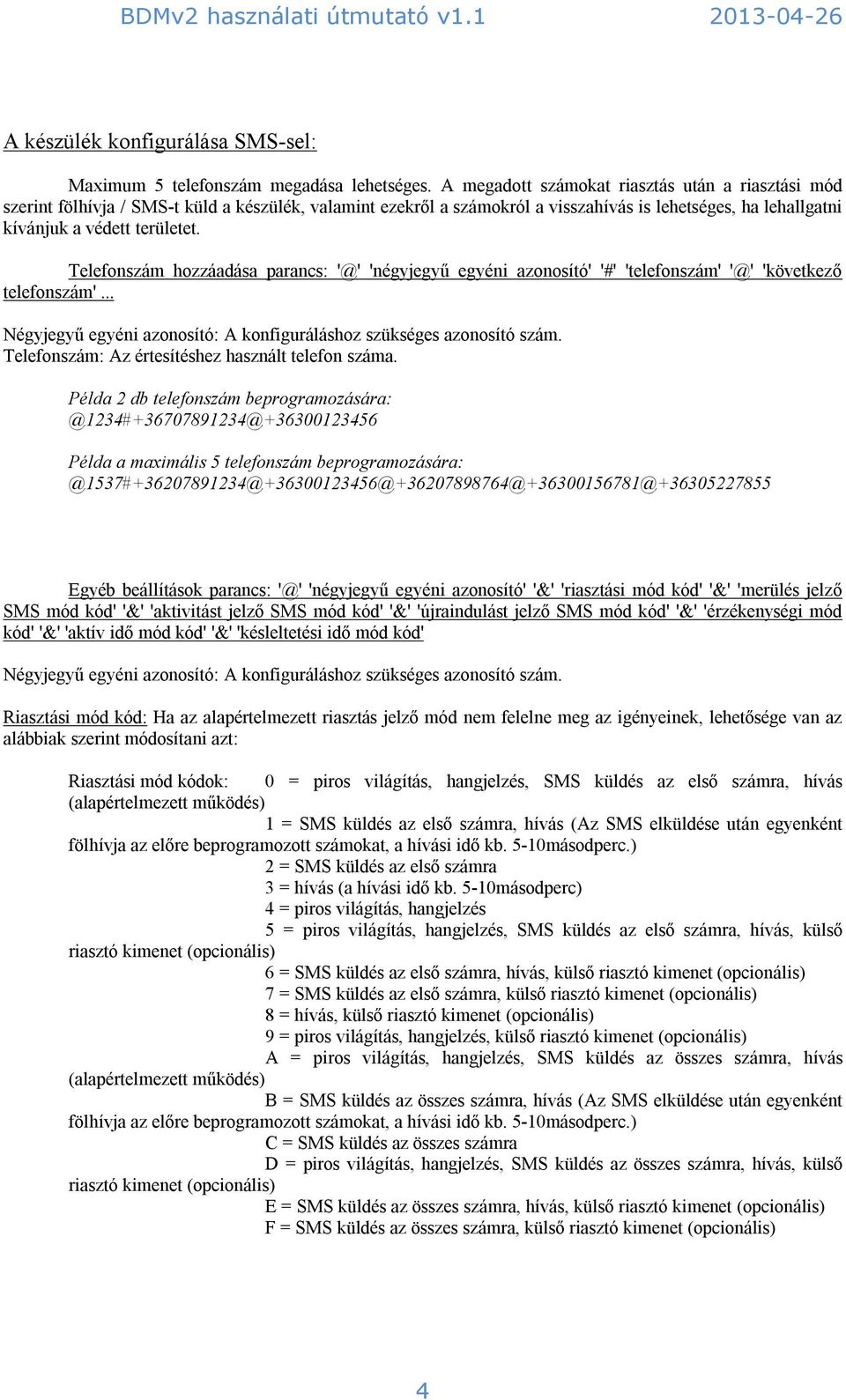

4 A készülék konfigurálása SMS-sel: Maximum 5 telefonszám megadása lehetséges. A megadott számokat riasztás után a riasztási mód szerint fölhívja / SMS-t küld a készülék, valamint ezekről a számokról a visszahívás is lehetséges, ha lehallgatni kívánjuk a védett területet. Telefonszám hozzáadása parancs: '@' 'négyjegyű egyéni azonosító' '#' 'telefonszám' '@' 'következő telefonszám'... Négyjegyű egyéni azonosító: A konfiguráláshoz szükséges azonosító szám. Telefonszám: Az értesítéshez használt telefon száma. Példa 2 db telefonszám Példa a maximális 5 telefonszám Egyéb beállítások parancs: '@' 'négyjegyű egyéni azonosító' '&' 'riasztási mód kód' '&' 'merülés jelző SMS mód kód' '&' 'aktivitást jelző SMS mód kód' '&' 'újraindulást jelző SMS mód kód' '&' 'érzékenységi mód kód' '&' 'aktív idő mód kód' '&' 'késleltetési idő mód kód' Négyjegyű egyéni azonosító: A konfiguráláshoz szükséges azonosító szám. Riasztási mód kód: Ha az alapértelmezett riasztás jelző mód nem felelne meg az igényeinek, lehetősége van az alábbiak szerint módosítani azt: Riasztási mód kódok: 0 = piros világítás, hangjelzés, SMS küldés az első számra, hívás (alapértelmezett működés) 1 = SMS küldés az első számra, hívás (Az SMS elküldése után egyenként fölhívja az előre beprogramozott számokat, a hívási idő kb. 5-10másodperc.) 2 = SMS küldés az első számra 3 = hívás (a hívási idő kb. 5-10másodperc) 4 = piros világítás, hangjelzés 5 = piros világítás, hangjelzés, SMS küldés az első számra, hívás, külső riasztó kimenet (opcionális) 6 = SMS küldés az első számra, hívás, külső riasztó kimenet (opcionális) 7 = SMS küldés az első számra, külső riasztó kimenet (opcionális) 8 = hívás, külső riasztó kimenet (opcionális) 9 = piros világítás, hangjelzés, külső riasztó kimenet (opcionális) A = piros világítás, hangjelzés, SMS küldés az összes számra, hívás (alapértelmezett működés) B = SMS küldés az összes számra, hívás (Az SMS elküldése után egyenként fölhívja az előre beprogramozott számokat, a hívási idő kb. 5-10másodperc.) C = SMS küldés az összes számra D = piros világítás, hangjelzés, SMS küldés az összes számra, hívás, külső riasztó kimenet (opcionális) E = SMS küldés az összes számra, hívás, külső riasztó kimenet (opcionális) F = SMS küldés az összes számra, külső riasztó kimenet (opcionális) 4

5 Merülést jelző SMS kód: Ha beállítjuk, akkor a beépített akkumulátor merüléséről SMS üzenetben értesülhetünk. Merülést jelző kódok: 0 = fél percenként hangjelzés és sárga villanás, SMS értesítés (alapértelmezett beállítás) 1 = fél percenként csak hangjelzés és sárga villanás 2 = csak SMS értesítés Aktivitást jelző SMS mód kód: Időközönkénti SMS küldés beállítása. Aktivitást jelző SMS mód kódok: 0 = a jelző SMS kikapcsolva (alapértelmezett beállítás) 1 = jelző SMS küldése naponta 2 = jelző SMS küldése háromnaponta 3 = jelző SMS küldése heti rendszerességgel 4 = jelző SMS küldése kéthetente 5 = jelző SMS küldése havonta (30nap) Újraindulást jelző SMS mód kód: A GSM hívó modul újraindulása esetén értesítő SMS küldése. (A készülék minden egyes bekapcsolásakor is.) Újraindulást jelző SMS mód kódok: 0 = a jelző SMS kikapcsolva (alapértelmezett beállítás) 1 = a jelző SMS bekapcsolva Érzékenységi mód kód: Az 5 perc alatt bekövetkező mozgásérzékelés száma, melyre a riasztás bekövetkezik. Érzékenységi mód kódok: 0 = egyetlen mozgásérzékelés riasztást eredményez (alapértelmezett beállítás) 1 = két mozgásérzékelés 5 percen belül, vagy 10 másodperces folyamatos mozgás eredményez riasztást 2 = három mozgásérzékelés 5 percen belül, vagy 20 másodperces folyamatos mozgás eredményez riasztást 3 = öt mozgásérzékelés 5 percen belül, vagy 30 másodperces folyamatos mozgás eredményez riasztást 4 = tíz mozgásérzékelés 5 percen belül, vagy 40 másodperces folyamatos mozgás eredményez riasztást Aktív idő mód kód: Aktiválva a GSM modul riasztás után a kódnak megfelelő ideig elérhető, így lehallgatható a körülötte lévő terület. Aktív idő mód kódok: 0 = nincs aktív idő 1 = az aktív idő 2perc (alapértelmezett beállítás) 2 = az aktív idő 3 perc 3 = az aktív idő 4 perc 4 = az aktív idő 5 perc A riasztás utáni aktív időben a mozgásdetektálás ki van kapcsolva. 5

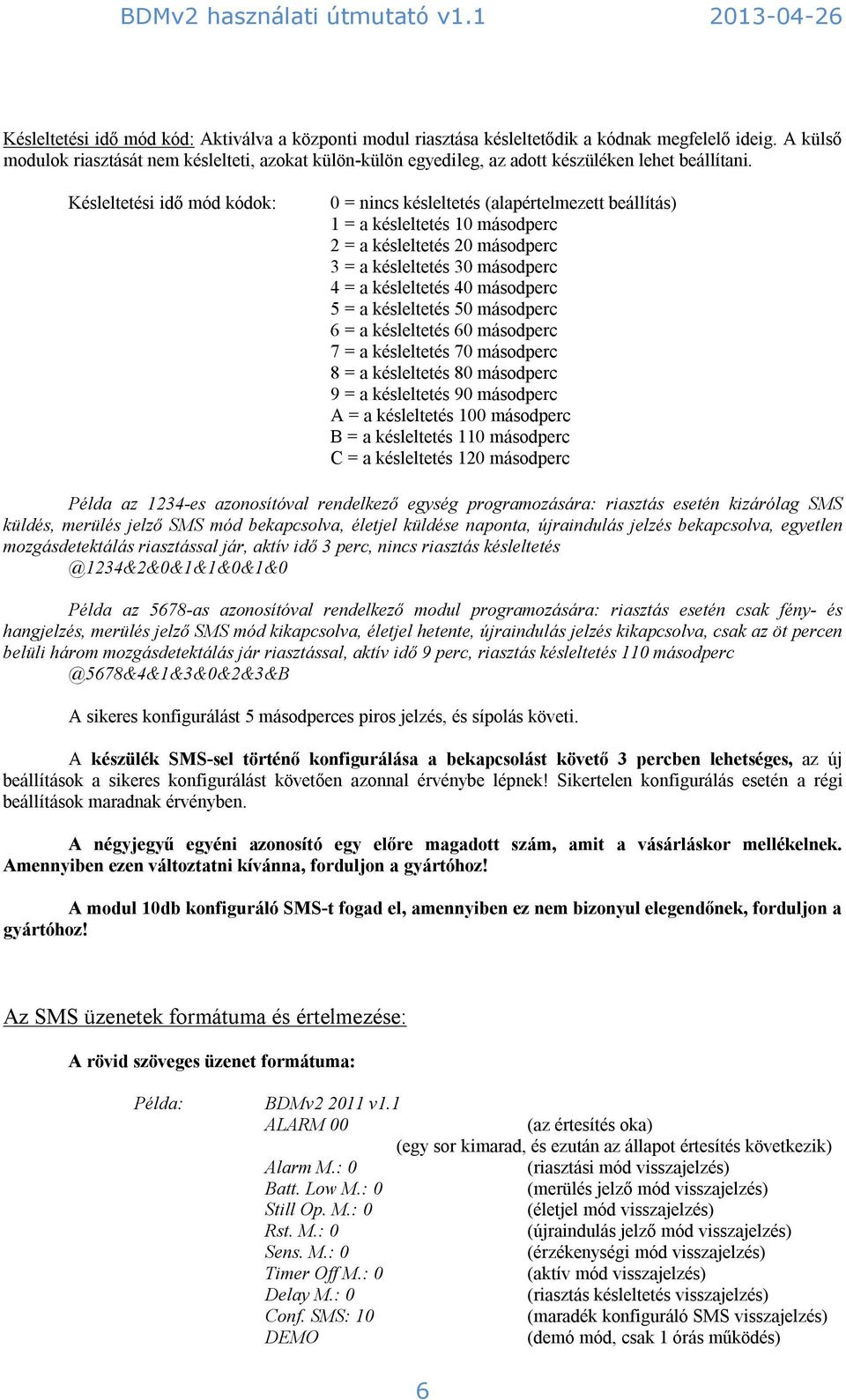

6 Késleltetési idő mód kód: Aktiválva a központi modul riasztása késleltetődik a kódnak megfelelő ideig. A külső modulok riasztását nem késlelteti, azokat külön-külön egyedileg, az adott készüléken lehet beállítani. Késleltetési idő mód kódok: 0 = nincs késleltetés (alapértelmezett beállítás) 1 = a késleltetés 10 másodperc 2 = a késleltetés 20 másodperc 3 = a késleltetés 30 másodperc 4 = a késleltetés 40 másodperc 5 = a késleltetés 50 másodperc 6 = a késleltetés 60 másodperc 7 = a késleltetés 70 másodperc 8 = a késleltetés 80 másodperc 9 = a késleltetés 90 másodperc A = a késleltetés 100 másodperc B = a késleltetés 110 másodperc C = a késleltetés 120 másodperc Példa az 1234-es azonosítóval rendelkező egység programozására: riasztás esetén kizárólag SMS küldés, merülés jelző SMS mód bekapcsolva, életjel küldése naponta, újraindulás jelzés bekapcsolva, egyetlen mozgásdetektálás riasztással jár, aktív idő 3 perc, nincs riasztás Példa az 5678-as azonosítóval rendelkező modul programozására: riasztás esetén csak fény- és hangjelzés, merülés jelző SMS mód kikapcsolva, életjel hetente, újraindulás jelzés kikapcsolva, csak az öt percen belüli három mozgásdetektálás jár riasztással, aktív idő 9 perc, riasztás késleltetés 110 A sikeres konfigurálást 5 másodperces piros jelzés, és sípolás követi. A készülék SMS-sel történő konfigurálása a bekapcsolást követő 3 percben lehetséges, az új beállítások a sikeres konfigurálást követően azonnal érvénybe lépnek! Sikertelen konfigurálás esetén a régi beállítások maradnak érvényben. A négyjegyű egyéni azonosító egy előre magadott szám, amit a vásárláskor mellékelnek. Amennyiben ezen változtatni kívánna, forduljon a gyártóhoz! A modul 10db konfiguráló SMS-t fogad el, amennyiben ez nem bizonyul elegendőnek, forduljon a gyártóhoz! Az SMS üzenetek formátuma és értelmezése: A rövid szöveges üzenet formátuma: ALARM 00 (az értesítés oka) (egy sor kimarad, és ezután az állapot értesítés következik) Alarm M.: 0 (riasztási mód visszajelzés) Batt. Low M.: 0 (merülés jelző mód visszajelzés) Still Op. M.: 0 (életjel mód visszajelzés) Rst. M.: 0 (újraindulás jelző mód visszajelzés) Sens. M.: 0 (érzékenységi mód visszajelzés) Timer Off M.: 0 (aktív mód visszajelzés) Delay M.: 0 (riasztás késleltetés visszajelzés) Conf. SMS: 10 (maradék konfiguráló SMS visszajelzés) DEMO (demó mód, csak 1 órás működés) 6

7 Az értesítési okok értelmezése: ALARM 00 Értelmezés: ALARM = mozgásdetektálás riasztás (az összes beprogramozott számra) 00 = nullás zónaszám, azaz a központi egység riasztott (zónaszám = n: Az n-edik külső modul riasztott (n =1-16)) A figyelmeztető értesítési okok értelmezése (csak az első beprogramozott számra): BATTERY LOW 00 Értelmezés: BATTERY LOW = az akkumulátor merült állapotban van ZONE 00 = nullás zóna, azaz a központi egységről van szó (zónaszám = n: Az n-edik külső modul merül (n =1-16)) SHUT DOWN 00 Értelmezés: SHUT DOWN = a központi modul lekapcsol ZONE 00 = nullás zóna, azaz a központi egységről van szó (zónaszám = n: Az n-edik külső modul lekapcsol (n =1-16)) STILL OPERATE Értelmezés: STILL OPERATE = időközönkénti értesítés A GSM hívó berendezés még mindig aktív. RESTART Értelmezés: RESTART = a modul újraindult Áramkimaradás, szabotázs vagy egyéb meghibásodás történt. DEMO MODE Értelmezés: DEMO MODE = a berendezés demó módba kapcsolt Aktiválás nélkül a készülék 1 óra múltán letiltja a riasztó bemeneteket, majd a fenti üzenetet küldi. Aktivációért forduljon a gyártóhoz! 7

8 Jelzések, hibakódok: Indulásnál folyamatos 1 másodpercenkénti villogó piros jelzés és csippanás: A készülék nem talál térerőt. Indulásnál folyamatos 1 másodpercenkénti villogó sárga jelzés és csippanás: A készülék merült állapotban van, dugja rá a töltőt! Indulásnál néhány villogó piros jelzés és csippanás után nem ad semmilyen jelzést, majd a piros - sárga fény felváltva villog, és hosszan sípol: A SIM kártya hiányzik, illetve nem megfelelő (lejárt vagy a PIN kód nincs deaktiválva). Vagy egyéb meghibásodás történt. Indulásnál 3 másodperces piros jelzés és sípolás: A készülék üzemkész. Folyamatos piros jelzés és hang: Riasztás folyamatban. (SMS konfigurálással kikapcsolható) 5 másodperces piros jelzés és hang: Az SMS konfigurálás megtörtént. Villogó sárga jelzés és hang: Az akkumulátor feszültsége túl alacsony, töltés szükséges. (SMS konfigurálással kikapcsolható) Folyamatos sárga jelzés: Az akkumulátor épp töltődik. Tárolás: Amennyiben a készüléket hosszabb ideig használaton kívül szeretné helyezni, akkor merült állapotból töltse kb. 5-6 órán keresztül, kapcsolja ki, majd hűvös, száraz helyen tárolja! Műszaki paraméterek: Mechanikai méret: 135x75x145mm Tömeg: 360g Működési hőmérséklet tartomány: C IP védettség: IP44 (kültéri használatra alkalmas) Garanciális feltételek: Rendeltetésszerű használat esetén a készülékre 6 hónap teljes körű garanciát vállalunk. Tilos a készülék szétszedése vagy bárminemű módosítása! Elérhetőségek: bdmbdm@velvet.hu 8
