SZERELÉSI ÚTMUTATÓ A 230 V/24 V NEA SZOBATERMOSZTÁT. Construction Automotive Industry

Méret: px
Mutatás kezdődik a ... oldaltól:

Download "SZERELÉSI ÚTMUTATÓ A 230 V/24 V NEA SZOBATERMOSZTÁT. Construction Automotive Industry"

Átírás

1 Construction Automotive Industry

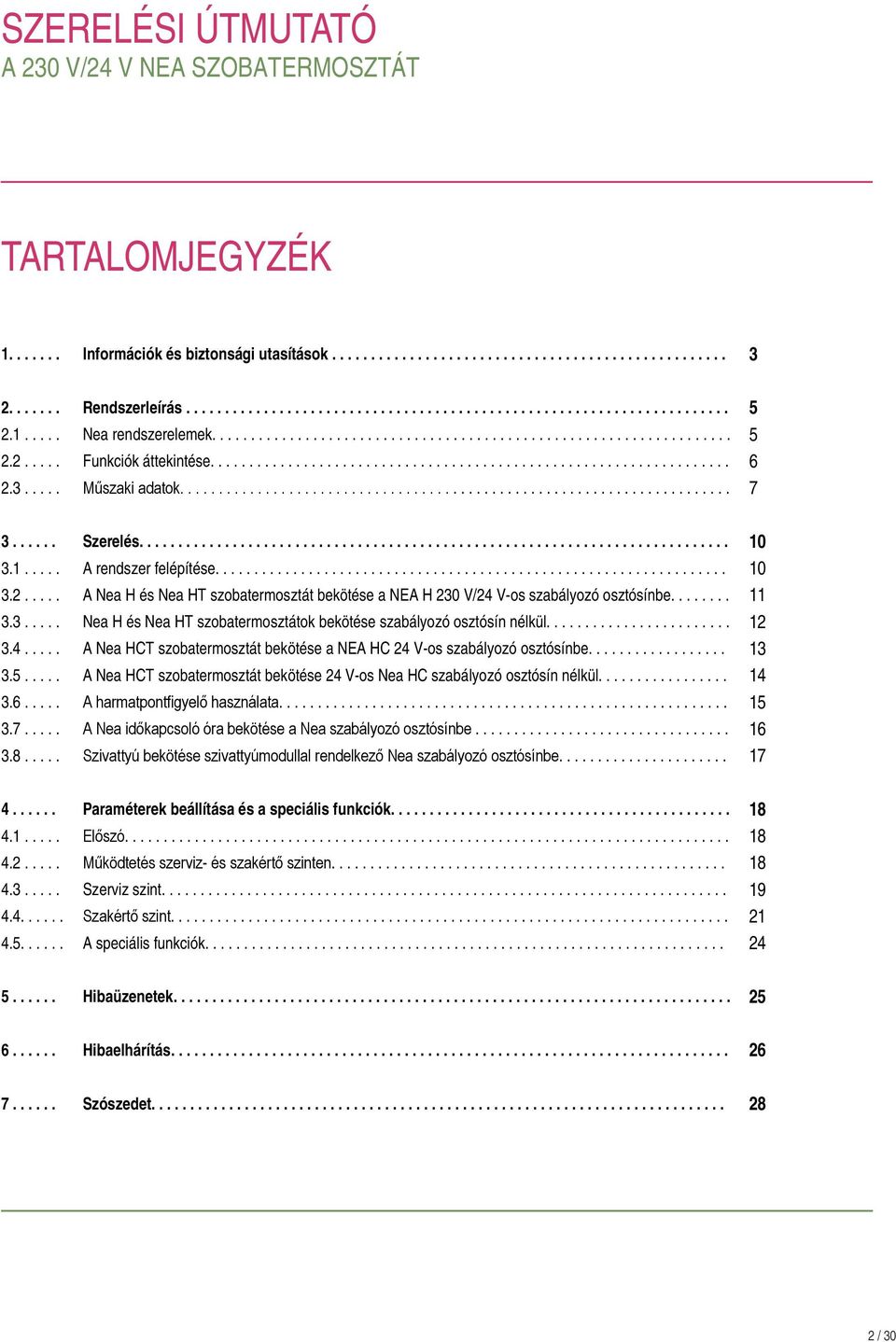

2 TARTALOMJEGYZÉK Információk és biztonsági utasítások Rendszerleírás Nea rendszerelemek Funkciók áttekintése Műszaki adatok Szerelés A rendszer felépítése A Nea H és Nea HT szobatermosztát bekötése a NEA H 230 V/24 V-os szabályozó osztósínbe Nea H és Nea HT szobatermosztátok bekötése szabályozó osztósín nélkül A Nea HCT szobatermosztát bekötése a NEA HC 24 V-os szabályozó osztósínbe A Nea HCT szobatermosztát bekötése 24 V-os Nea HC szabályozó osztósín nélkül A harmatpontfigyelő használata A Nea időkapcsoló óra bekötése a Nea szabályozó osztósínbe Szivattyú bekötése szivattyúmodullal rendelkező Nea szabályozó osztósínbe Paraméterek beállítása és a speciális funkciók Előszó Működtetés szerviz- és szakértő szinten Szerviz szint Szakértő szint A speciális funkciók Hibaüzenetek Hibaelhárítás Szószedet / 30

3 1. Információk és biztonsági utasítások Érvényesség Ez a Szerelési útmutató Magyarországra érvényes. Navigáció A dokumentum elején egy részletes tartalomjegyzék található hierarchikus sorrendben megadott címekkel és a megfelelő oldalszámokkal. Piktogramok és logók Biztonsági utasítás Jogi tudnivaló Fontos információ, melyet figyelembe kell venni Ez a szerelési útmutató további és kiegészítő információkkal szolgál a szakember számára. A szerelési útmutató a szabályozó osztósín és a szabályozó rendszer többi eleméhez csatlakoztatott 230 V-os és 24 V-os Nea szobatermosztátokra vonatkozik. Ez a szerelési útmutató nem helyettesíti az egyes rendszerelemekhez tartozó kezelési és szerelési utasításokat. A rendszer vezetékelésére és a szabályozó működtetésére vonatkozó fő információkat az egyes termékekhez tartozó útmutatók tartalmazzák. Ezek az útmutatók letölthető formában is hozzáférhetők. Biztonsági utasítások és kezelési útmutatók - Saját és mások biztonsága érdekében a szerelés megkezdése előtt figyelmesen olvassa végig a biztonsági utasításokat és a kezelési útmutatókat. - A kezelési útmutatókat őrizze meg és tartsa mindig elérhető helyen. - Ha valamelyik biztonsági utasítás vagy szerelési előírás nem érthető, vagy kérdése van, forduljon a REHAU irodához! - A biztonsági utasítások be nem tartása anyagi károkat vagy személyi sérüléseket okozhat. Rendeltetésszerű használat A Nea szobatermosztátot és a rendszer többi elemét rendeltetésszerűen kell felszerelni és használni, - a dokumentumokban foglalt és a termékeket kísérő - aktuális műszaki információk - betartásával, amint ez a szerelési útmutató is tartalmazza. Minden más használat nem rendeltetésszerűnek számít és ezért nem megengedett. Szereléskor vegye figyelembe az összes nemzeti és nemzetközi fektetési, szerelési, balesetvédelmi és biztonsági előírásokat, valamint a műszaki tájékoztatóban leírtakat. A műszaki tájékoztatóban nem található alkalmazási területek esetében (különleges felhasználás) forduljon a műszaki tanácsadóinkhoz. Forduljon a REHAU értékesítési irodához. 3 / 30

4 Személyi feltételek - Csak felhatalmazott és szakképzett személyek végezhetik rendszereink szerelését. - Az elektromos rendszeren vagy vezetékeken szükséges munkákat csak szakképzett és felhatalmazott személyek végezhetik. Általános óvintézkedések - A munkaterületet tartsa tisztán és mindenféle akadályozó tárgyaktól mentesen! - Gondoskodjon a munkaterület megfelelő megvilágításáról! - A gyerekeket, a háziállatokat és az illetéktelen személyeket tartsa távol a szerszámoktól és a szerelés helyétől! Ez különösen lakott területek felújítása esetén érvényes. - Mindig az adott szabályozó rendszerhez tartozó rendszerelemeket használja. A rendszeridegen termékek összeépítése balesetekhez, vagy egyéb veszélyekhez vezethet. Copyright by REHAU 4 / 30

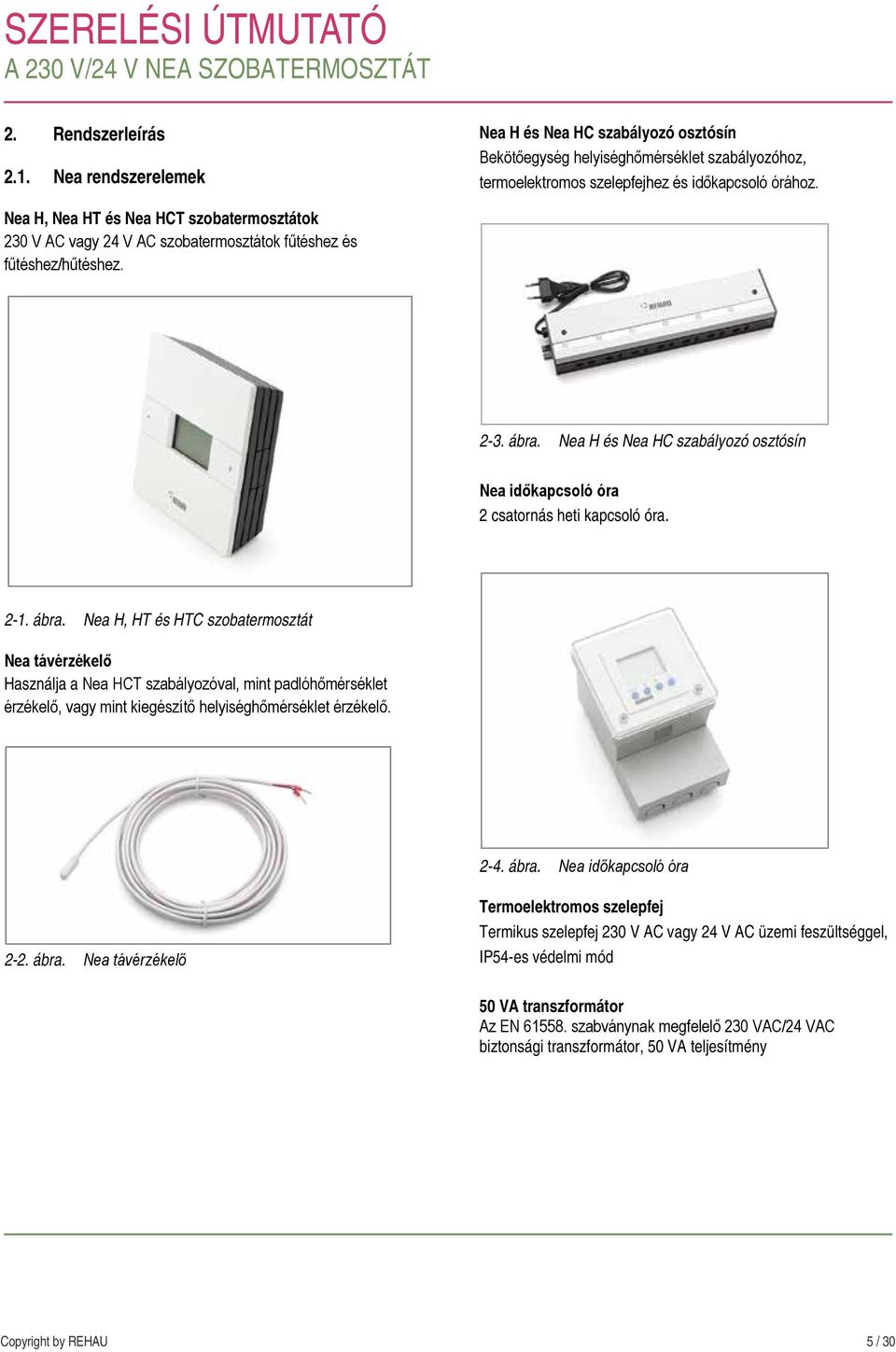

5 2. Rendszerleírás 2.1. Nea rendszerelemek Nea H és Nea HC szabályozó osztósín Bekötőegység helyiséghőmérséklet szabályozóhoz, termoelektromos szelepfejhez és időkapcsoló órához. Nea H, Nea HT és Nea HCT szobatermosztátok 230 V AC vagy 24 V AC szobatermosztátok fűtéshez és fűtéshez/hűtéshez ábra. Nea H és Nea HC szabályozó osztósín Nea időkapcsoló óra 2 csatornás heti kapcsoló óra ábra. Nea H, HT és HTC szobatermosztát Nea távérzékelő Használja a Nea HCT szabályozóval, mint padlóhőmérséklet érzékelő, vagy mint kiegészítő helyiséghőmérséklet érzékelő ábra. Nea időkapcsoló óra 2-2. ábra. Nea távérzékelő Termoelektromos szelepfej Termikus szelepfej 230 V AC vagy 24 V AC üzemi feszültséggel, IP54-es védelmi mód 50 VA transzformátor Az EN szabványnak megfelelő 230 VAC/24 VAC biztonsági transzformátor, 50 VA teljesítmény Copyright by REHAU 5 / 30

6 2.2. Funkciók áttekintése Nea H Nea HT Nea HCT Fűtés P P P Hűtés P Csökkentett üzem belső időkapcsoló programmal P P Csökkentett üzem megadása külső "Nea időkapcsoló óra" segítségével P P P Aktuális hőmérséklet kijelzése P P P Aktuális idő és dátum kijelzése P P 3 időprogram beállítása naponta P P Party- és Szabadság üzemmód P P Beépített fagy- és szelepvédelem P P P Fűtés/Hűtés üzemmód kézi vagy külső átkapcsolása P Csatlakoztatható opcionális távérzékelő P 6 / 30

7 2.3. Műszaki adatok Nea szobatermosztát Nea 230 V Nea 24 V Szín Előlap: fehér (RAL 9016); Hátlap: antracitszürke (RAL 7016) Üzemi feszültség 230 V, AC ±10% 24 V, AC -10% / +20% Indítóáram 0,2 A (Ohm-os ellenállás) 1 A (Ohm-os ellenállás) Biztosíték T 0,63 A T 1 A Védelmi osztály II. osztály III. osztály Termoelektromos szelepfejek maximális száma 5 db termoelektromos szelepfej Védelmi mód IP 30 Fagyvédelem 5 C Előlap mérete 88 x 88 mm Hátlap mérete 75 x 75 mm Mélysége 26 mm Tárolási hőmérséklet C Üzemi hőmérséklet 0 50 C Alkalmazási terület Zárt helyiségben Nea távérzékelő Érzékelő típusa NTC 10K (10 kohm, 1% 2 C foknál) Kábelhossz 4 m Védelmi mód IP 67 Nea időkapcsoló óra Üzemi feszültség 230 V AC Memóriahelyek száma 84 Élettartam 10 év Copyright by REHAU 7 / 30

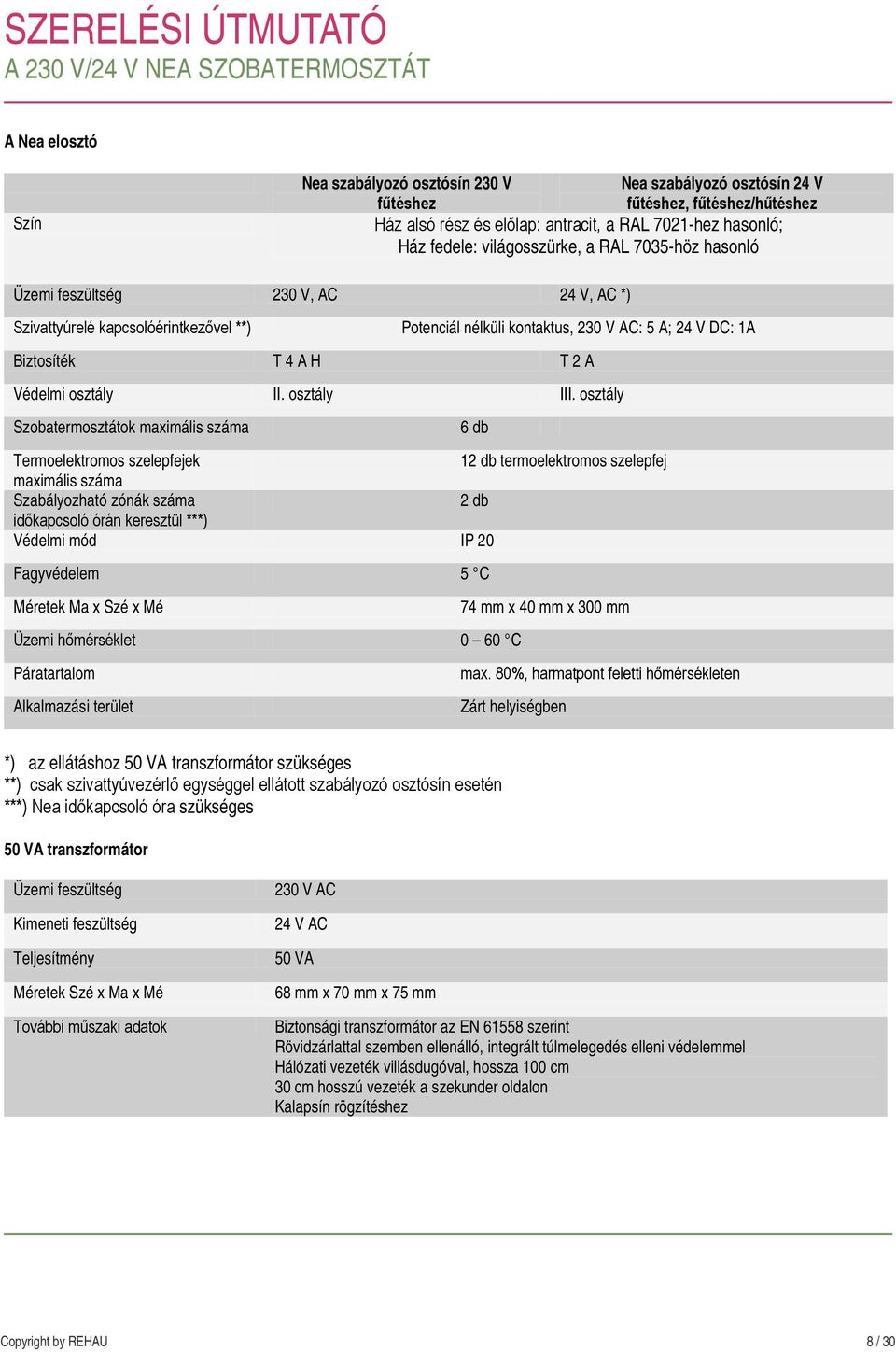

8 A Nea elosztó Szín Nea szabályozó osztósín 230 V Nea szabályozó osztósín 24 V fűtéshez fűtéshez, fűtéshez/hűtéshez Ház alsó rész és előlap: antracit, a RAL 7021-hez hasonló; Ház fedele: világosszürke, a RAL 7035-höz hasonló Üzemi feszültség 230 V, AC 24 V, AC *) Szivattyúrelé kapcsolóérintkezővel **) Potenciál nélküli kontaktus, 230 V AC: 5 A; 24 V DC: 1A Biztosíték T 4 A H T 2 A Védelmi osztály II. osztály III. osztály Szobatermosztátok maximális száma 6 db Termoelektromos szelepfejek 12 db termoelektromos szelepfej maximális száma Szabályozható zónák száma 2 db időkapcsoló órán keresztül ***) Védelmi mód IP 20 Fagyvédelem 5 C Méretek Ma x Szé x Mé 74 mm x 40 mm x 300 mm Üzemi hőmérséklet 0 60 C Páratartalom max. 80%, harmatpont feletti hőmérsékleten Alkalmazási terület Zárt helyiségben *) az ellátáshoz 50 VA transzformátor szükséges **) csak szivattyúvezérlő egységgel ellátott szabályozó osztósín esetén ***) Nea időkapcsoló óra szükséges 50 VA transzformátor Üzemi feszültség Kimeneti feszültség Teljesítmény Méretek Szé x Ma x Mé További műszaki adatok 230 V AC 24 V AC 50 VA 68 mm x 70 mm x 75 mm Biztonsági transzformátor az EN szerint Rövidzárlattal szemben ellenálló, integrált túlmelegedés elleni védelemmel Hálózati vezeték villásdugóval, hossza 100 cm 30 cm hosszú vezeték a szekunder oldalon Kalapsín rögzítéshez Copyright by REHAU 8 / 30

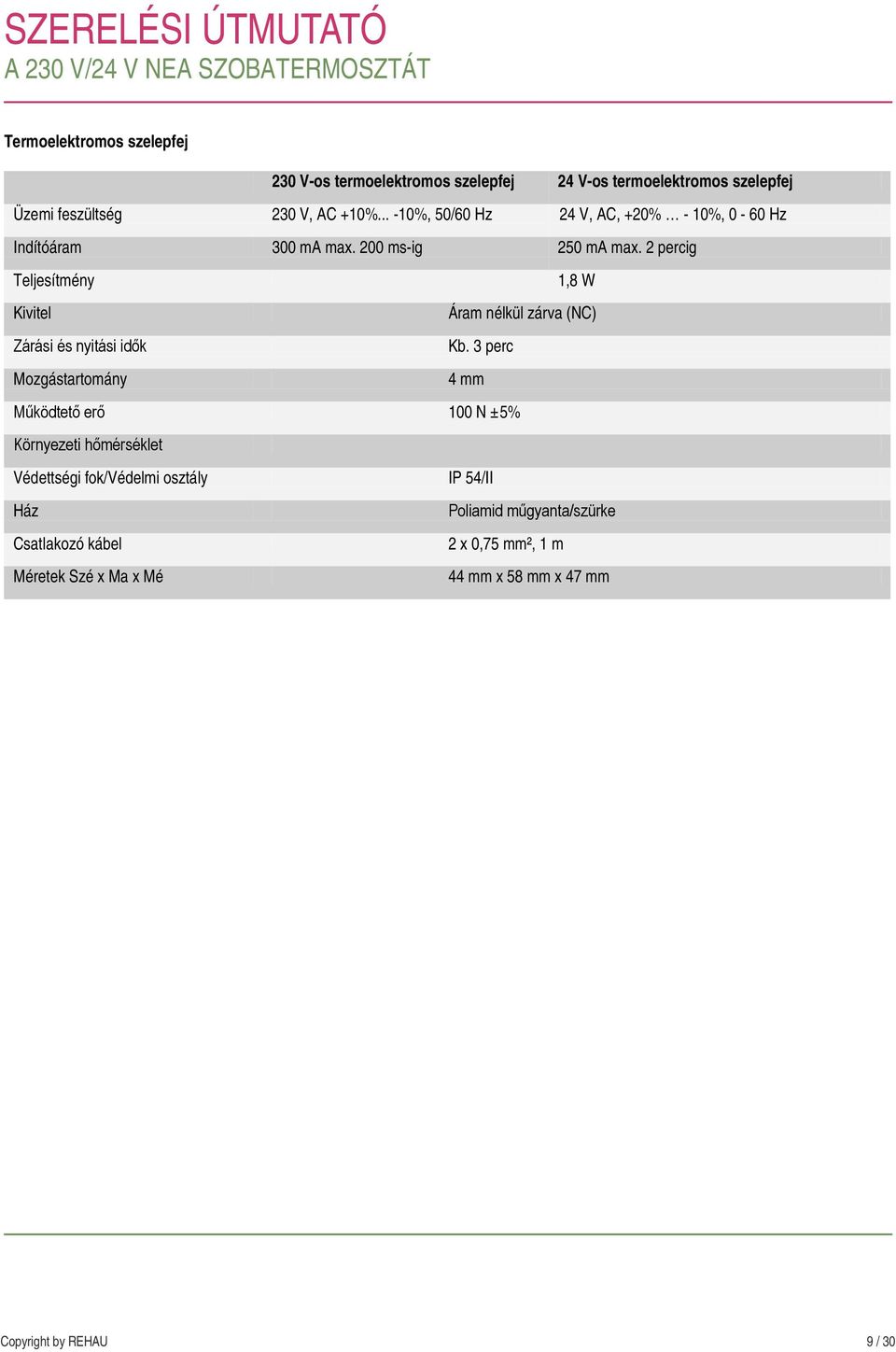

9 Termoelektromos szelepfej 230 V-os termoelektromos szelepfej 24 V-os termoelektromos szelepfej Üzemi feszültség 230 V, AC +10% %, 50/60 Hz 24 V, AC, +20% - 10%, 0-60 Hz Indítóáram 300 ma max. 200 ms-ig 250 ma max. 2 percig Teljesítmény 1,8 W Kivitel Áram nélkül zárva (NC) Zárási és nyitási idők Kb. 3 perc Mozgástartomány 4 mm Működtető erő 100 N ±5% Környezeti hőmérséklet Védettségi fok/védelmi osztály IP 54/II Ház Poliamid műgyanta/szürke Csatlakozó kábel 2 x 0,75 mm², 1 m Méretek Szé x Ma x Mé 44 mm x 58 mm x 47 mm Copyright by REHAU 9 / 30

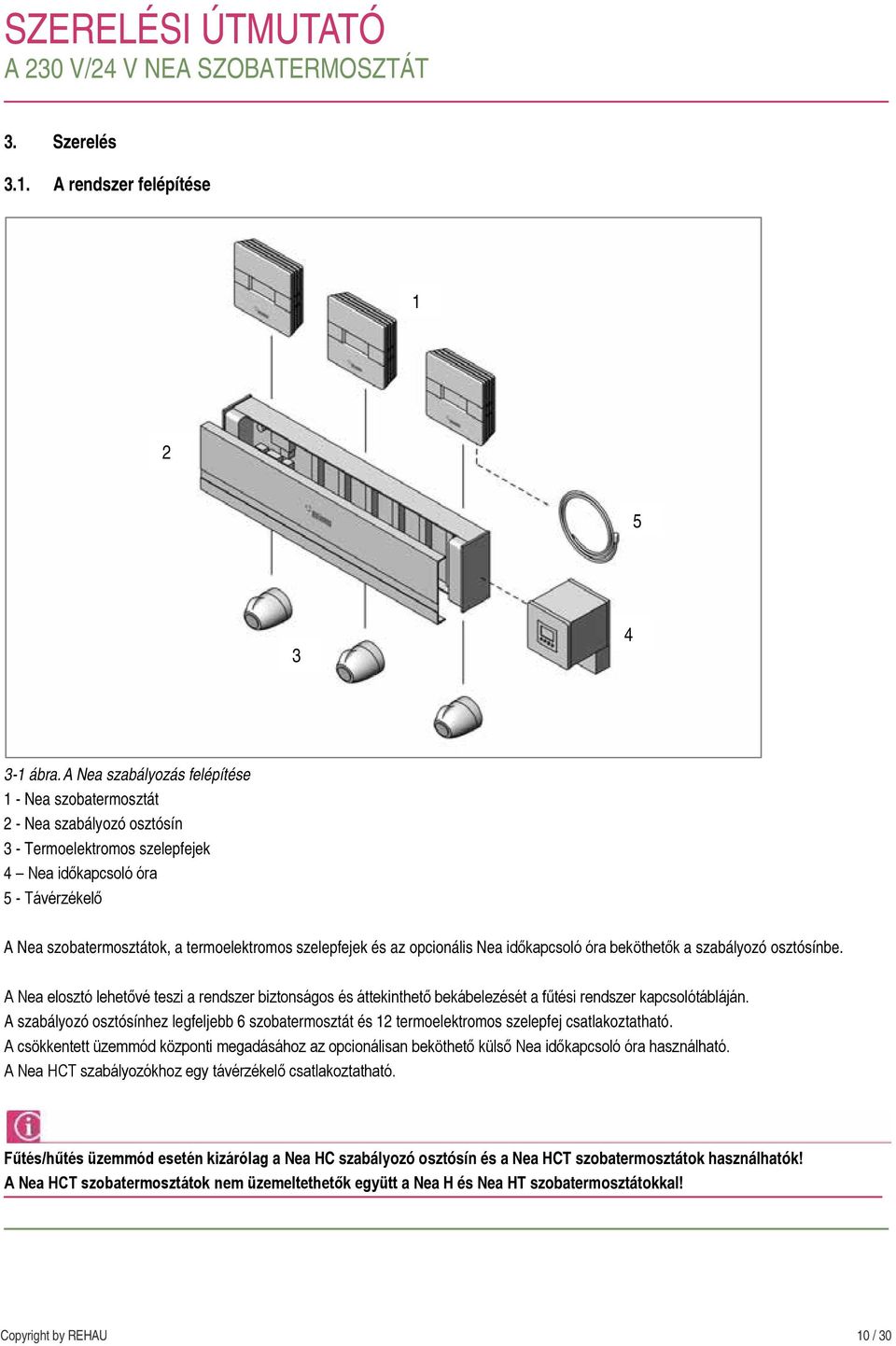

10 3. Szerelés 3.1. A rendszer felépítése ábra. A Nea szabályozás felépítése 1 - Nea szobatermosztát 2 - Nea szabályozó osztósín 3 - Termoelektromos szelepfejek 4 Nea időkapcsoló óra 5 - Távérzékelő A Nea szobatermosztátok, a termoelektromos szelepfejek és az opcionális Nea időkapcsoló óra beköthetők a szabályozó osztósínbe. A Nea elosztó lehetővé teszi a rendszer biztonságos és áttekinthető bekábelezését a fűtési rendszer kapcsolótábláján. A szabályozó osztósínhez legfeljebb 6 szobatermosztát és 12 termoelektromos szelepfej csatlakoztatható. A csökkentett üzemmód központi megadásához az opcionálisan beköthető külső Nea időkapcsoló óra használható. A Nea HCT szabályozókhoz egy távérzékelő csatlakoztatható. Fűtés/hűtés üzemmód esetén kizárólag a Nea HC szabályozó osztósín és a Nea HCT szobatermosztátok használhatók! A Nea HCT szobatermosztátok nem üzemeltethetők együtt a Nea H és Nea HT szobatermosztátokkal! Copyright by REHAU 10 / 30

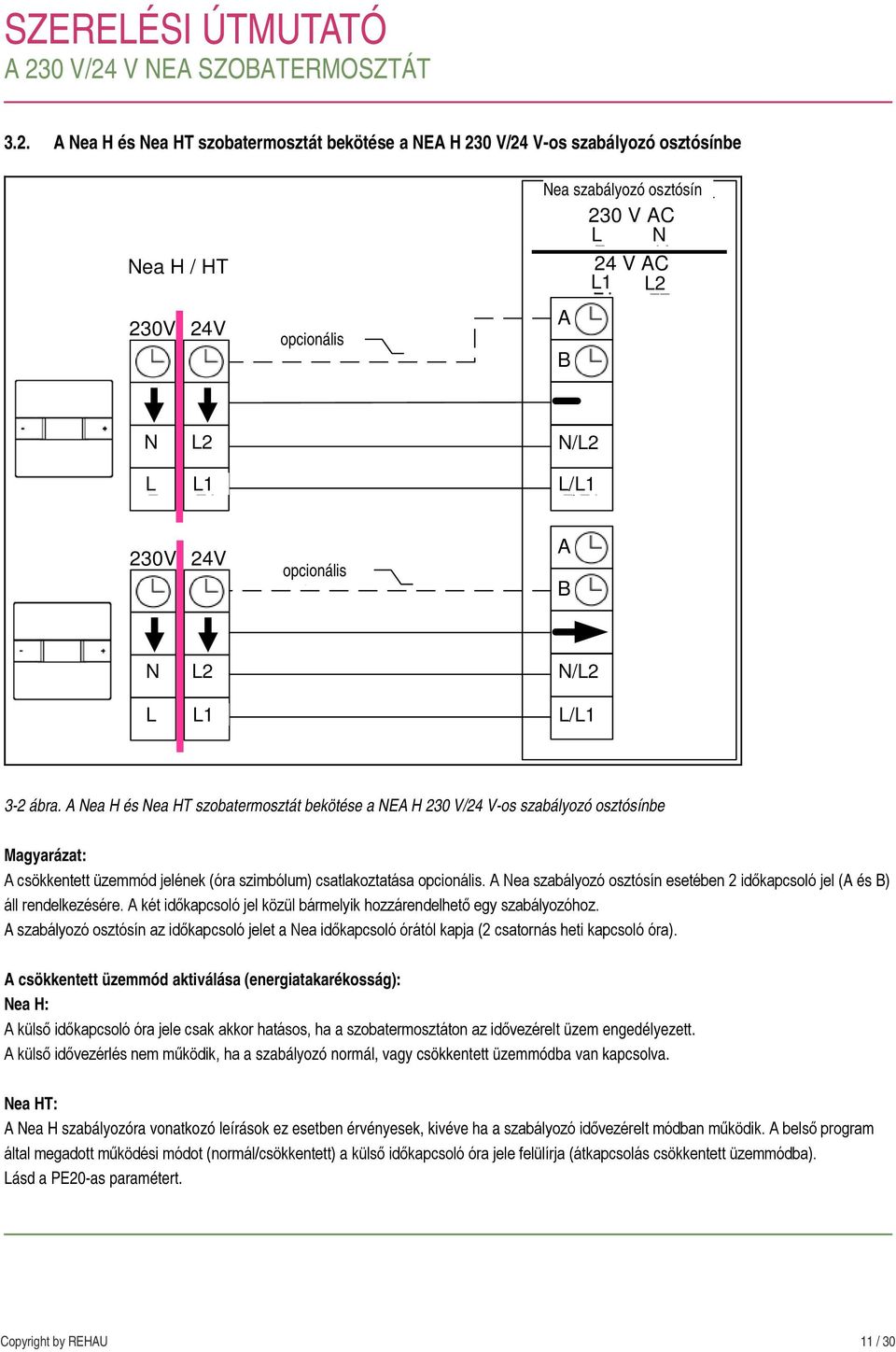

11 3.2. A Nea H és Nea HT szobatermosztát bekötése a NEA H 230 V/24 V-os szabályozó osztósínbe Nea H / HT 230V 24V opcionális optional Nea Regelverteiler szabályozó osztósín Nea 230 V AC L N 24 V AC L1 L2 A B N L L2 L1 N/L2 L/L1 230V 24V opcionális optional A B N L L2 L1 N/L2 L/L1 3-2 ábra. A Nea H és Nea HT szobatermosztát bekötése a NEA H 230 V/24 V-os szabályozó osztósínbe Magyarázat: A csökkentett üzemmód jelének (óra szimbólum) csatlakoztatása opcionális. A Nea szabályozó osztósín esetében 2 időkapcsoló jel (A és B) áll rendelkezésére. A két időkapcsoló jel közül bármelyik hozzárendelhető egy szabályozóhoz. A szabályozó osztósín az időkapcsoló jelet a Nea időkapcsoló órától kapja (2 csatornás heti kapcsoló óra). A csökkentett üzemmód aktiválása (energiatakarékosság): Nea H: A külső időkapcsoló óra jele csak akkor hatásos, ha a szobatermosztáton az idővezérelt üzem engedélyezett. A külső idővezérlés nem működik, ha a szabályozó normál, vagy csökkentett üzemmódba van kapcsolva. Nea HT: A Nea H szabályozóra vonatkozó leírások ez esetben érvényesek, kivéve ha a szabályozó idővezérelt módban működik. A belső program által megadott működési módot (normál/csökkentett) a külső időkapcsoló óra jele felülírja (átkapcsolás csökkentett üzemmódba). Lásd a PE20-as paramétert. Copyright by REHAU 11 / 30

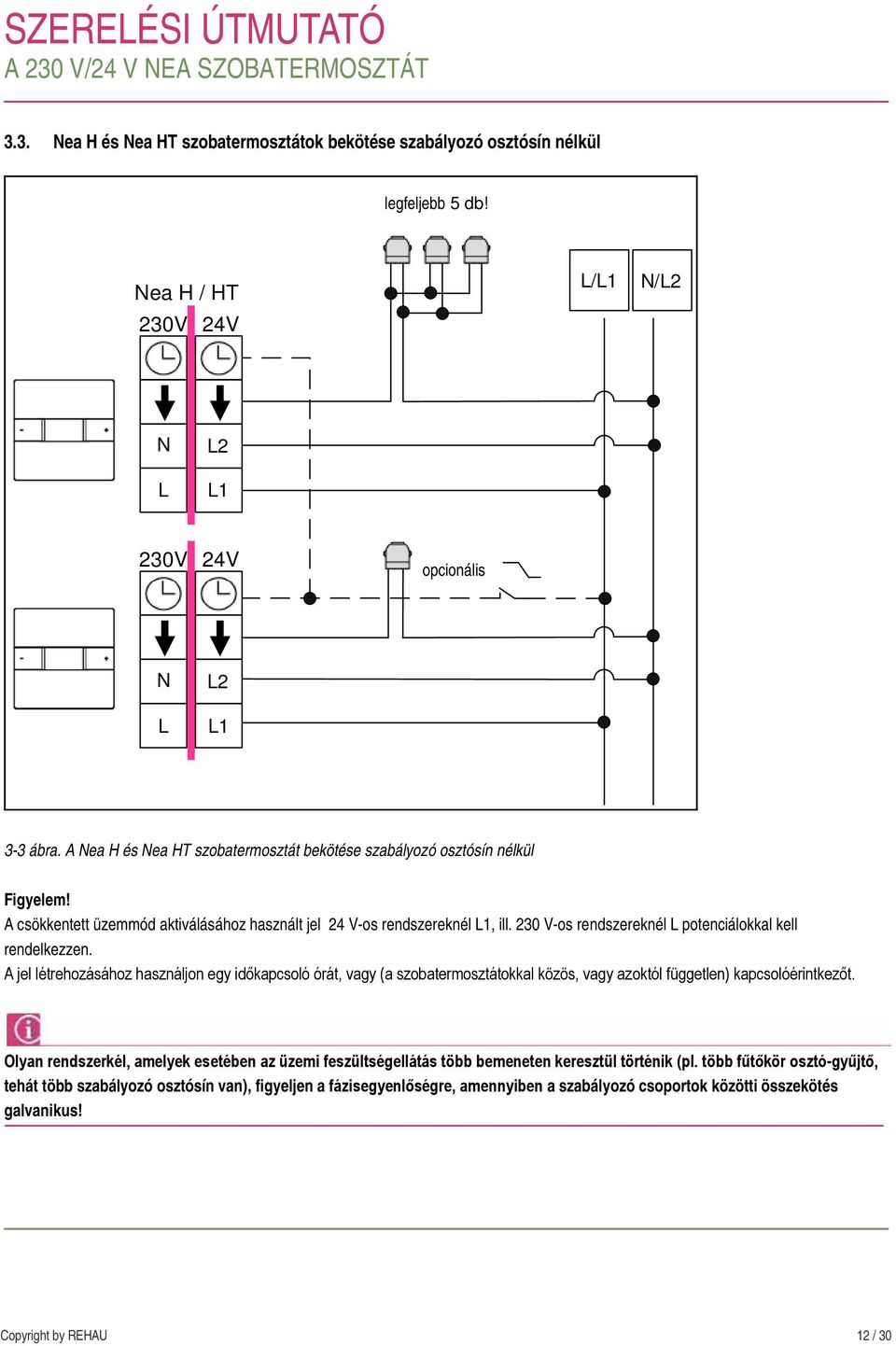

12 3.3. Nea H és Nea HT szobatermosztátok bekötése szabályozó osztósín nélkül maximal legfeljebb 5 db! 5! Nea H / HT 230V 24V L/L1 N/L2 N L L2 L1 230V 24V opcionális optional N L L2 L1 3-3 ábra. A Nea H és Nea HT szobatermosztát bekötése szabályozó osztósín nélkül Figyelem! A csökkentett üzemmód aktiválásához használt jel 24 V-os rendszereknél L1, ill. 230 V-os rendszereknél L potenciálokkal kell rendelkezzen. A jel létrehozásához használjon egy időkapcsoló órát, vagy (a szobatermosztátokkal közös, vagy azoktól független) kapcsolóérintkezőt. Olyan rendszerkél, amelyek esetében az üzemi feszültségellátás több bemeneten keresztül történik (pl. több fűtőkör osztó-gyűjtő, tehát több szabályozó osztósín van), figyeljen a fázisegyenlőségre, amennyiben a szabályozó csoportok közötti összekötés galvanikus! Copyright by REHAU 12 / 30

13 3.4. A Nea HCT szobatermosztát bekötése a NEA HC 24 V-os szabályozó osztósínbe Nea HC szabályozó osztósín CO opcionális opcionális L2 L1 CO N/L2 L/L1 CO opcionális opcionális L2 L1 CO N/L2 L/L1 CO 3-4. ábra. A Nea HCT szobatermosztát bekötése a NEA HC 24 V-os szabályozó osztósínbe Megjegyzés: A CO-jel az elosztóban alakul ki. Miután megtörténik a külső zárás a fent jelzett kapcsolópáron, a csatlakoztatott szabályozók átkapcsolnak hűtési üzemmódba. A szabályozókat, amelyek nem kapcsolhatnak hűtési üzemmódba (pl. a fürdőszobában) csatlakoztassa ugyancsak a fenti rajz szerint. A hűtési üzemmód bezárása a PE9-es paraméterrel történik. A Nea H vagy Nea HT sorozatú szobatermosztátokat nem szabad a Nea HC 24 V-os szabályozó osztósínre kötni. Ezek a szobatermosztátok kizárólag fűtési üzemmódban üzemelő rendszerekhez használhatók, emiatt hűtési módban egyéb módon kell megakadályozni a működésüket. Copyright by REHAU 13 / 30

14 3.5. A Nea HCT szobatermosztát bekötése 24 V-os Nea HC szabályozó osztósín nélkül L/L1 N/L2 opcionális opcionális L2 L1 Fűtés CO Hűtés max. 5 opcionális L2 opcionális L1 CO 3-5. ábra. Nea HCT szobatermosztát bekötése 24 V-os Nea HC szabályozó osztósín nélkül Magyarázat: A csökkentett üzemmód és a hűtési üzemmód aktiválásához használt jel potenciálja L1 kell legyen. A csökkentett üzemmód aktiválásához szükséges jel létrehozásához használjon egy időkapcsoló órát, vagy (a szobatermosztátokkal özös, vagy azoktól független) kapcsolóérintkezőt. Olyan rendszereknél, amelyek esetében az üzemi feszültségellátás több bemeneten keresztül történik (pl. több fűtőkör osztó-gyűjtő, tehát több szabályozó osztósín van), figyeljen a fázisegyenlőségre, amennyiben a szabályozó csoportok közötti összekötés galvanikus! Copyright by REHAU 14 / 30

15 3.6. A harmatpontfigyelő használata A harmatpontfigyelőt a csatlakozó vezeték leghidegebb pontján kell elhelyezni. Kérjük, figyeljen a harmatpontfigyelőn (TPW) a megfelelő légmennyiség átáramlására! A harmatpontfigyelő a termoelektromos szelepfejek feszültségellátását szakítja meg, így a harmatpont elérésekor a szelepfej nem tud kinyitni. TPW opcionális L2 L1 CO N/L2 L/L1 CO 3-6. ábra. A harmatpontfigyelő bekötése Megjegyzés: A bekábelezési terv a harmatpontfigyelő (TPW) bekötését mutatja be. A harmatpontfigyelő (TPW) maximális teljesítményfelvétele 1 VA, így rendszerint a szabályozó osztósín 24 V-os feszültségellátása a harmatpontfigyelő (TPW) feszültségellátására is használható. A TPW kapcsolási teljesítménye 24 V, 1 A, ezért 5 db termoelektromos szelepfej működtetésére alkalmas. Copyright by REHAU 15 / 30

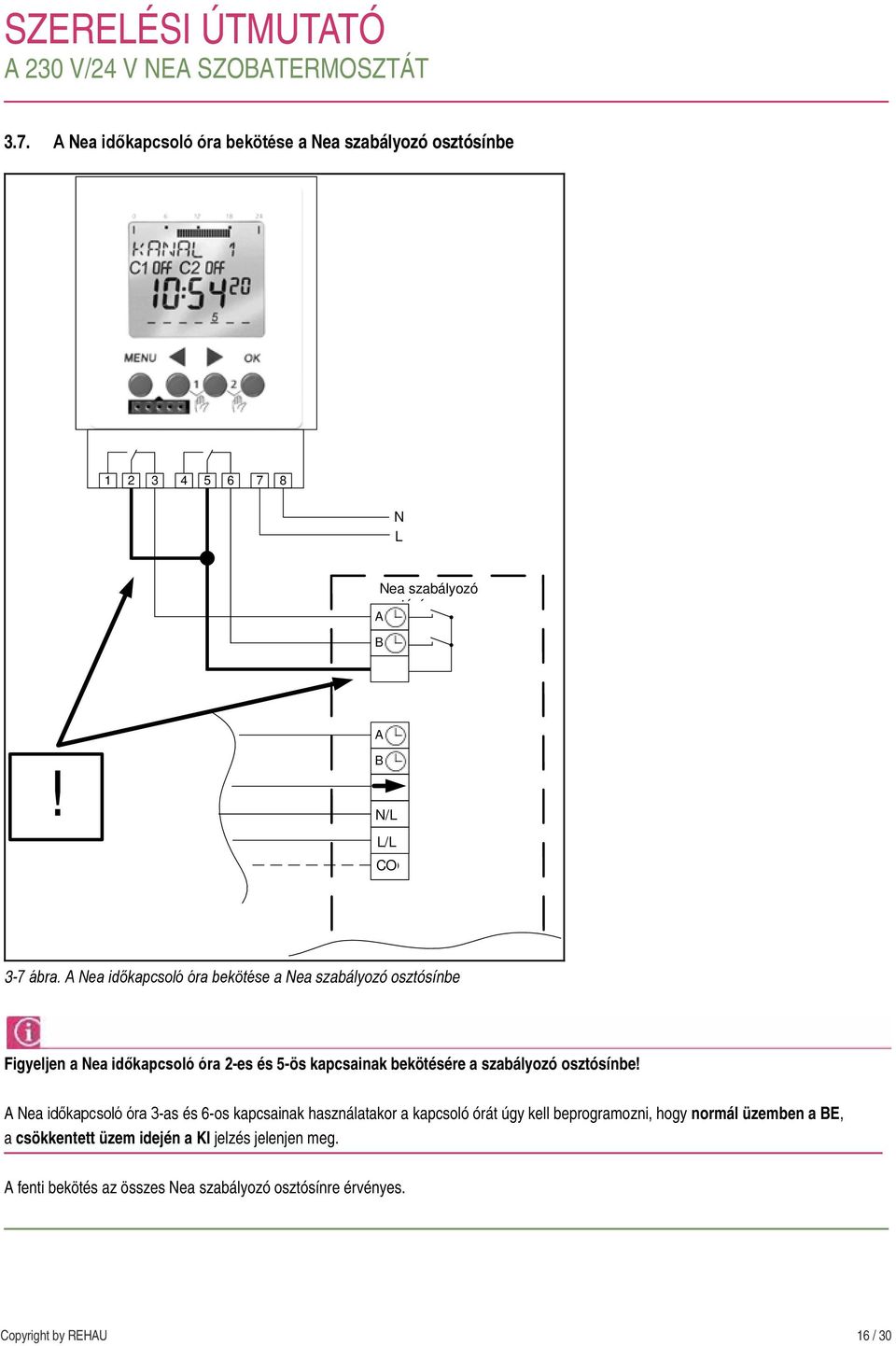

16 3.7. A Nea időkapcsoló óra bekötése a Nea szabályozó osztósínbe N L Nea Regelverteiler szabályozó Nea tó í A B A! B N/L2 L/L1 CO 3-7 ábra. A Nea időkapcsoló óra bekötése a Nea szabályozó osztósínbe Figyeljen a Nea időkapcsoló óra 2-es és 5-ös kapcsainak bekötésére a szabályozó osztósínbe! A Nea időkapcsoló óra 3-as és 6-os kapcsainak használatakor a kapcsoló órát úgy kell beprogramozni, hogy normál üzemben a BE, a csökkentett üzem idején a KI jelzés jelenjen meg. A fenti bekötés az összes Nea szabályozó osztósínre érvényes. Copyright by REHAU 16 / 30

17 3.8. Szivattyú bekötése szivattyúmodullal rendelkező Nea szabályozó osztósínbe Kötődoboz Klemmdose PE N L L/L2 N/L1 szivattyúmodullal Regelverteiler Nea mit rendelkező Option Pumpenlogik Nea szabályozó osztósín A B A B N/L2 L/L1 CO 3-8 ábra. Szivattyú bekötése szivattyúmodullal rendelkező Nea szabályozó osztósínbe Bekötéskor a szivattyú feszültségellátásán keresztül a Nea szabályozó osztósínhez idegen feszültséget kapcsoltunk. Figyeljen szabályozó osztósínhez kapcsolt relék maximális kapcsolási teljesítményére (5 A 230 V AC, 1 A 24 V DC). A fenti bekötés az összes szivattyúmodullal rendelkező Nea szabályozó osztósínre érvényes. Copyright by REHAU 17 / 30

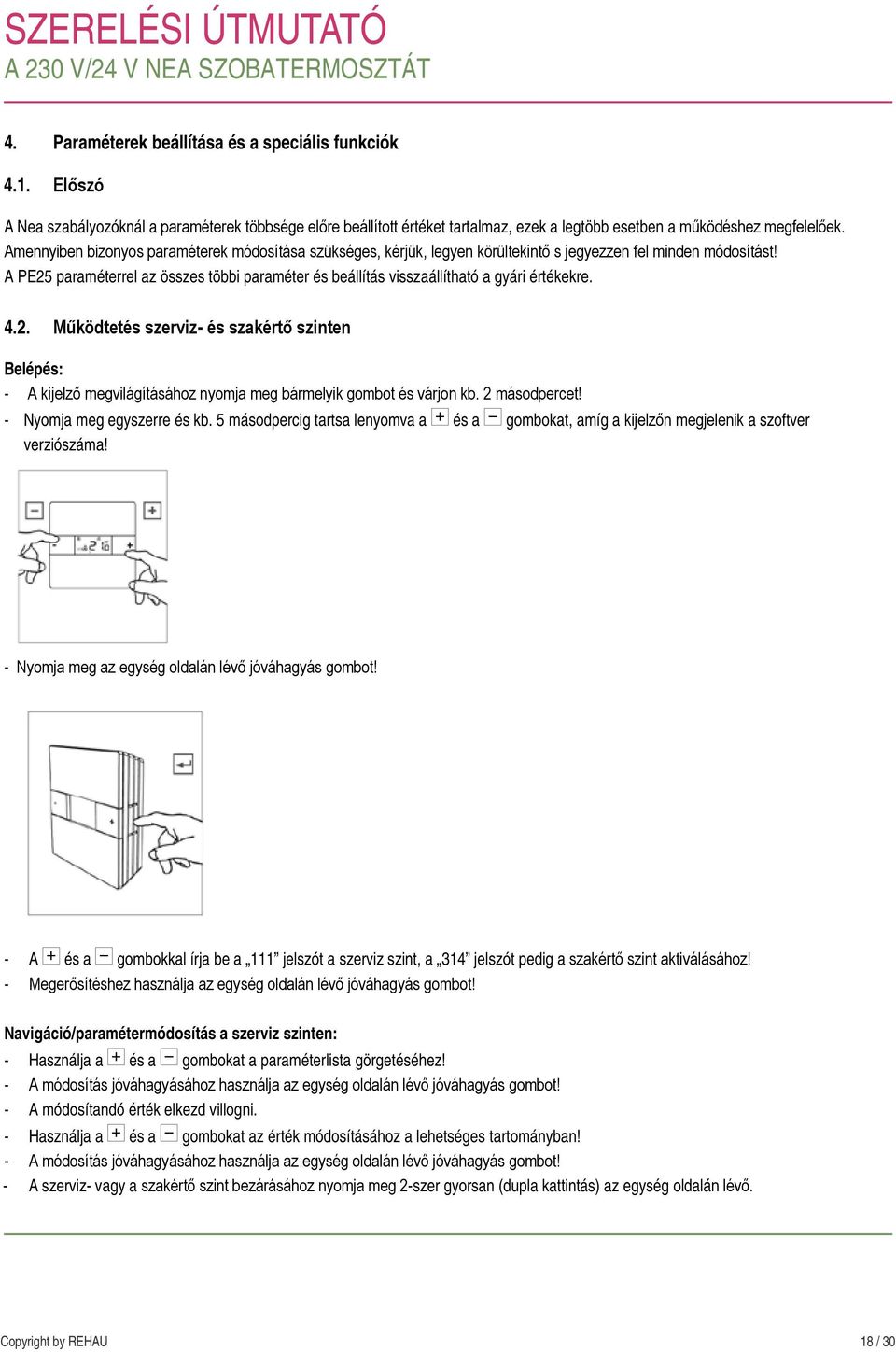

18 4. Paraméterek beállítása és a speciális funkciók 4.1. Előszó A Nea szabályozóknál a paraméterek többsége előre beállított értéket tartalmaz, ezek a legtöbb esetben a működéshez megfelelőek. Amennyiben bizonyos paraméterek módosítása szükséges, kérjük, legyen körültekintő s jegyezzen fel minden módosítást! A PE25 paraméterrel az összes többi paraméter és beállítás visszaállítható a gyári értékekre Működtetés szerviz- és szakértő szinten Belépés: - A kijelző megvilágításához nyomja meg bármelyik gombot és várjon kb. 2 másodpercet! - Nyomja meg egyszerre és kb. 5 másodpercig tartsa lenyomva a és a gombokat, amíg a kijelzőn megjelenik a szoftver verziószáma! - Nyomja meg az egység oldalán lévő jóváhagyás gombot! - A és a gombokkal írja be a 111 jelszót a szerviz szint, a 314 jelszót pedig a szakértő szint aktiválásához! - Megerősítéshez használja az egység oldalán lévő jóváhagyás gombot! Navigáció/paramétermódosítás a szerviz szinten: - Használja a és a gombokat a paraméterlista görgetéséhez! - A módosítás jóváhagyásához használja az egység oldalán lévő jóváhagyás gombot! - A módosítandó érték elkezd villogni. - Használja a és a gombokat az érték módosításához a lehetséges tartományban! - A módosítás jóváhagyásához használja az egység oldalán lévő jóváhagyás gombot! - A szerviz- vagy a szakértő szint bezárásához nyomja meg 2-szer gyorsan (dupla kattintás) az egység oldalán lévő. Copyright by REHAU 18 / 30

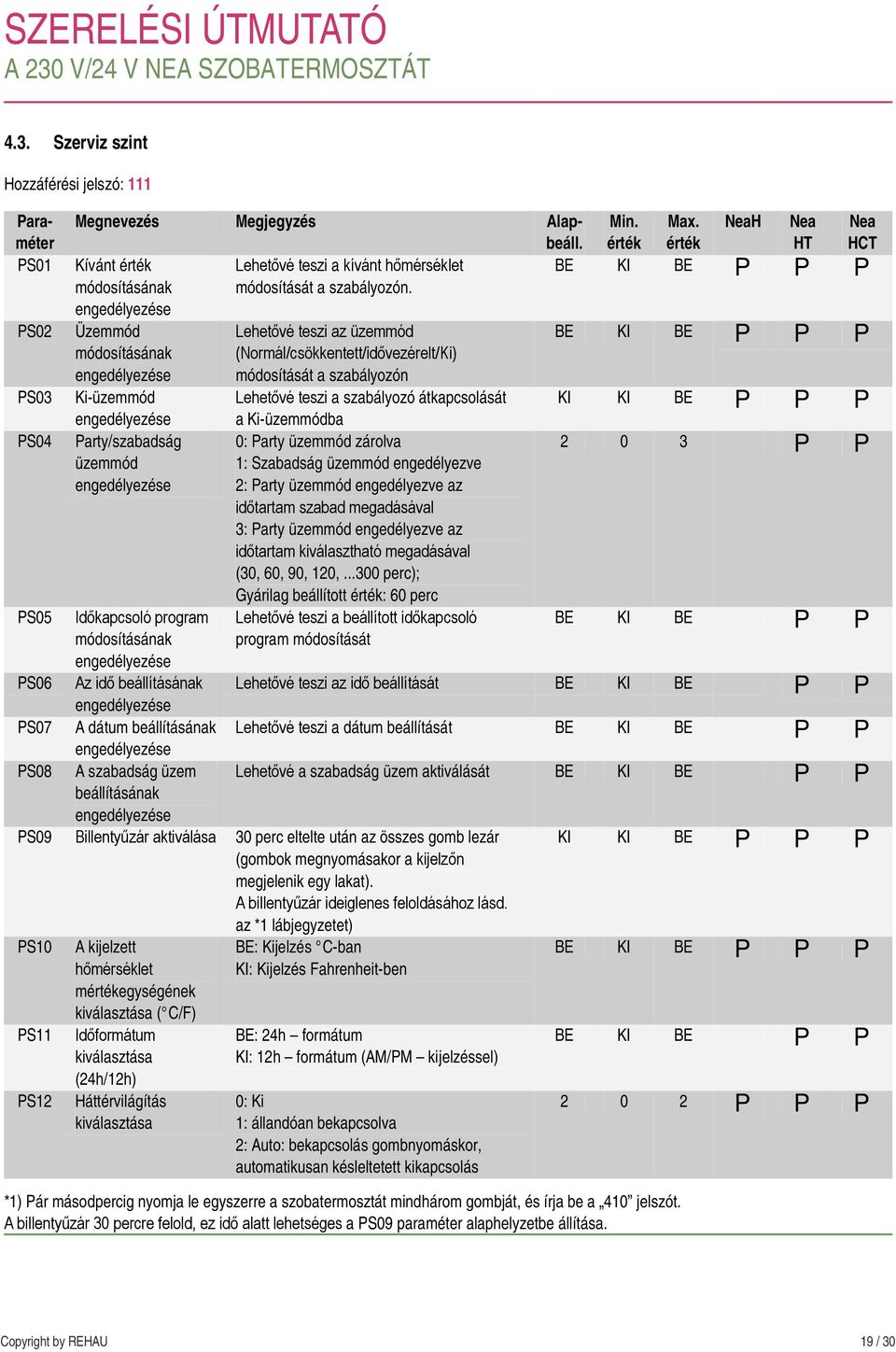

19 4.3. Szerviz szint Hozzáférési jelszó: 111 Paraméter PS01 PS02 PS03 PS04 PS05 PS06 PS07 PS08 Megnevezés Megjegyzés Alapbeáll. Kívánt érték Lehetővé teszi a kívánt hőmérséklet módosításának módosítását a szabályozón. engedélyezése Üzemmód módosításának engedélyezése Ki-üzemmód engedélyezése Party/szabadság üzemmód engedélyezése Időkapcsoló program módosításának engedélyezése Az idő beállításának engedélyezése A dátum beállításának engedélyezése A szabadság üzem beállításának engedélyezése Lehetővé teszi az üzemmód (Normál/csökkentett/idővezérelt/Ki) módosítását a szabályozón Lehetővé teszi a szabályozó átkapcsolását a Ki-üzemmódba 0: Party üzemmód zárolva 1: Szabadság üzemmód engedélyezve 2: Party üzemmód engedélyezve az időtartam szabad megadásával 3: Party üzemmód engedélyezve az időtartam kiválasztható megadásával (30, 60, 90, 120, perc); Gyárilag beállított érték: 60 perc Lehetővé teszi a beállított időkapcsoló program módosítását Min. érték Max. érték NeaH Nea HT Nea HCT BE KI BE P P P BE KI BE P P P KI KI BE P P P P P BE KI BE P P Lehetővé teszi az idő beállítását BE KI BE P P Lehetővé teszi a dátum beállítását BE KI BE P P Lehetővé a szabadság üzem aktiválását BE KI BE P P PS09 Billentyűzár aktiválása 30 perc eltelte után az összes gomb lezár (gombok megnyomásakor a kijelzőn megjelenik egy lakat). A billentyűzár ideiglenes feloldásához lásd. az *1 lábjegyzetet) PS10 PS11 PS12 A kijelzett hőmérséklet mértékegységének kiválasztása ( C/F) Időformátum kiválasztása (24h/12h) Háttérvilágítás kiválasztása BE: Kijelzés C-ban KI: Kijelzés Fahrenheit-ben BE: 24h formátum KI: 12h formátum (AM/PM kijelzéssel) 0: Ki 1: állandóan bekapcsolva 2: Auto: bekapcsolás gombnyomáskor, automatikusan késleltetett kikapcsolás *1) Pár másodpercig nyomja le egyszerre a szobatermosztát mindhárom gombját, és írja be a 410 jelszót. A billentyűzár 30 percre felold, ez idő alatt lehetséges a PS09 paraméter alaphelyzetbe állítása. KI KI BE P P P BE KI BE P P P BE KI BE P P P P P Copyright by REHAU 19 / 30

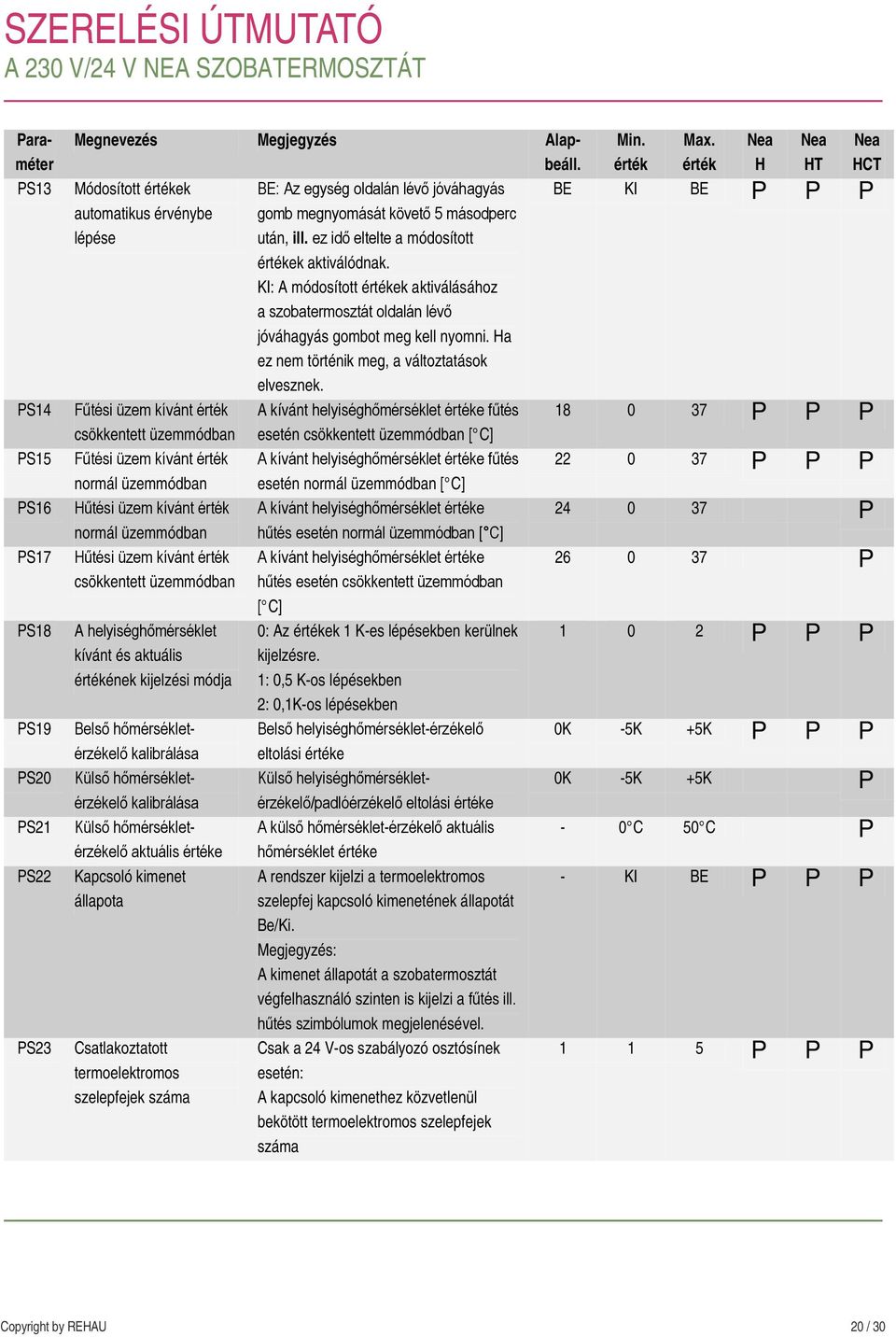

20 Paraméter PS13 PS14 PS15 PS16 PS17 PS18 PS19 PS20 PS21 PS22 PS23 Megnevezés Megjegyzés Alapbeáll. Módosított értékek automatikus érvénybe lépése Fűtési üzem kívánt érték csökkentett üzemmódban Fűtési üzem kívánt érték normál üzemmódban Hűtési üzem kívánt érték normál üzemmódban Hűtési üzem kívánt érték csökkentett üzemmódban A helyiséghőmérséklet kívánt és aktuális értékének kijelzési módja Belső hőmérsékletérzékelő kalibrálása Külső hőmérsékletérzékelő kalibrálása Külső hőmérsékletérzékelő aktuális értéke Kapcsoló kimenet állapota Csatlakoztatott termoelektromos szelepfejek száma BE: Az egység oldalán lévő jóváhagyás gomb megnyomását követő 5 másodperc után, ill. ez idő eltelte a módosított értékek aktiválódnak. KI: A módosított értékek aktiválásához a szobatermosztát oldalán lévő jóváhagyás gombot meg kell nyomni. Ha ez nem történik meg, a változtatások elvesznek. A kívánt helyiséghőmérséklet értéke fűtés esetén csökkentett üzemmódban [ C] A kívánt helyiséghőmérséklet értéke fűtés esetén normál üzemmódban [ C] A kívánt helyiséghőmérséklet értéke hűtés esetén normál üzemmódban [ C] A kívánt helyiséghőmérséklet értéke hűtés esetén csökkentett üzemmódban [ C] 0: Az értékek 1 K-es lépésekben kerülnek kijelzésre. 1: 0,5 K-os lépésekben 2: 0,1K-os lépésekben Belső helyiséghőmérséklet-érzékelő eltolási értéke Külső helyiséghőmérsékletérzékelő/padlóérzékelő eltolási értéke A külső hőmérséklet-érzékelő aktuális hőmérséklet értéke A rendszer kijelzi a termoelektromos szelepfej kapcsoló kimenetének állapotát Be/Ki. Megjegyzés: A kimenet állapotát a szobatermosztát végfelhasználó szinten is kijelzi a fűtés ill. hűtés szimbólumok megjelenésével. Csak a 24 V-os szabályozó osztósínek esetén: A kapcsoló kimenethez közvetlenül bekötött termoelektromos szelepfejek száma Min. érték Max. érték Nea H Nea HT Nea HCT BE KI BE P P P P P P P P P P P P P P 0K -5K +5K P P P 0K -5K +5K P - 0 C 50 C P - KI BE P P P P P P Copyright by REHAU 20 / 30

21 4.4. Szakértő szint Hozzáférési jelszó: 314 Paraméter PE01 PE02 PE03 PE04 PE05 PE06 PE07 PE08 PE09 PE10 PE11 Megnevezés Megjegyzés Alapbeáll. Fűtési üzem kívánt értékének minimuma Fűtési üzem kívánt értékének maximuma Hűtési üzem kívánt értékének minimuma Hűtési üzem kívánt értékének maximuma A fűtési üzemmód arányossági tartománya A hűtési üzem arányossági tartománya A PWM jel ciklusának időtartama Az arányossági tartomány állapota A fűtési/hűtési üzemmód engedélyezése Fűtés/Hűtés átkapcsolás A fűtés/hűtés átváltást követő késleltetési idő A végfelhasználó szinthez tartozó kívánt érték minimuma fűtési üzemben [ C] A végfelhasználó szinthez tartozó kívánt érték maximuma fűtési üzemben [ C] A végfelhasználó szinthez tartozó kívánt érték minimuma hűtési üzemben [ C] A végfelhasználó szinthez tartozó kívánt érték maximuma hűtési üzemben [ C] Az arányossági tartomány szélessége a helyiséghőmérséklet szabályozásához fűtési üzemben [K] Lásd. a 7. fejezetet. Az arányossági tartomány szélessége a helyiséghőmérséklet szabályozásához hűtési üzemben [K] Lásd. a 7. fejezetet. A szobatermosztát PWM (Puls-Weiten- Moduliert - Pulzus Szélesség Moduláció) kimeneti jelének ciklus időtartama percekben. Lásd a 7. fejezetet is. A PWM jel %-ban a hőmérséklet kívánt értékének elérésekor. Ezzel egyszerre meghatározható az arányossági tartomány állapota és a fűtő/hűtő teljesítmény a kívánt érték elérésekor. Lásd a 7. fejezetet is. 0: csak a fűtési üzem engedélyezése 1: csak a hűtési üzem engedélyezése 2: fűtési és a hűtési üzem engedélyezése 1: A fűtés/hűtés átkapcsolás kizárólag a kezelőgombokkal lehetséges. 2: A fűtés/hűtés átkapcsolás kizárólag a CO bemeneten keresztül lehetséges. A fűtési üzemmódról a hűtési üzemmódra, vagy fordítva történő átkapcsolást követően a megadott időtartamban [min] a kimeneti jel zárolásra kerül. Az új üzemmód a megadott idő eltelte után aktiválódik. Min. érték Max. érték Nea H Nea HT Nea HCT P P P P P P P P 4 0,5 8 P P P 4 0,5 8 P P P P P P P P P P Copyright by REHAU 21 / 30

22 Paraméter PE12 PE13 PE14 PE15 PE16 PE17 Megnevezés Megjegyzés Alapbeáll. Az optimalizálási funkció engedélyezése A Felfűtés optimalizálás funkció engedélyezése A helyiséghőmérséklet kívánt értéke szabadság üzemben A fagyvédelmi funkció engedélyezése Szelepletapadás elleni védelem engedélyezése A külső hőmérsékletérzékelő funkciója A szabályozás bizonyos időközönként a helyiségben kialakuló hőmérsékleti viszonyokhoz igazodik. Lásd a 7. fejezetet is. A felfűtés optimalizálása a csökkentett üzemmód után történik. Lásd a 7. fejezetet is. A helyiséghőmérséklet kívánt értéke a szabadság üzemben. Ez a kívánt érték csak a fűtési üzemmódra vonatkozik, mivel szabadság üzemmódban a hűtési funkció zárolva van. Ezzel vezérelhető a szabályozó fagyvédelmi funkciója A szabályozó fagyvédelmi funkciója a KI üzemmódban is aktív. A fagyvédelmi funkció elindításakor a kijelzőn megjelenik az Fr kódot tartalmazó hibaüzenet A termoelektromos szelepfej vezérlőjele hetente egyszer aktiválódik 5 perc időtartamra. 0: nincs csatlakoztatva 1: Padlóhőmérséklet-érzékelő a minimális és maximális értékek ellenőrzéséhez (a minimális érték a hűtési üzemmódra, a maximális érték pedig, a fűtési üzemmódra vonatkozik) 2: Padlóhőmérséklet-érzékelő a minimális és maximális értékek ellenőrzéséhez (a minimális érték a hűtési és fűtési üzemmódra, a maximális érték pedig, a fűtési üzemmódra vonatkozik) 3: Külső helyiséghőmérséklet-érzékelő (a helyiséghőmérséklet szabályozása csak ezen érték alapján) 4: Külső padlóhőmérséklet-érzékelő (a padlóhőmérséklet szabályozásához) 5: Külső helyiséghőmérséklet-érzékelő (helyiséghőmérséklet szabályozás a belső és külső érzékelők által mért átlag alapján) Min. érték Max. érték Nea H Nea HT Nea HCT BE KI BE P P P KI KI BE P P P P P BE KI BE P P P BE KI BE P P P P Copyright by REHAU 22 / 30

23 Paraméter PE18 PE19 PE20 PE21 PE22 PE23 PE24 PE25 Megnevezés Megjegyzés Alapbeáll. Padlóhőmérséklet alsó határa Padlóhőmérséklet felső határa Az automatikus üzemmód/külső vezérlés engedélyezése Termoelektromos szelepfejek típusa (NC/NO) Átkapcsolás nyári üzemmódba Nyári üzemmód kezdetének időpontja Nyári üzemmód befejezésének időpontja Visszaállítás a gyári értékekre A padlóhőmérséklet alsó határértéke, hatékony ha PE17=1 (hűtési üzemmód kikapcsolva) és ha PE17=2 (hűtési üzemmód kikapcsolva, fűtési üzemmódban nem csökken a minimális hőmérséklet alá). A padlóhőmérséklet felső határértéke, hatékony ha PE17=1 és 2 (fűtési üzemmód esetében nem haladja meg a maximális hőmérsékletet). 0: az automatikus üzemmód zárolva 1: Belső időkapcsoló program engedélyezése 2: Időkapcsoló órán keresztüli vezérlés engedélyezése 3: Belső időkapcsoló program és külső időkapcsoló engedélyezése (a csökkentett üzemmód külső jele felülírja az automatikus üzemmód belső programját) BE: Termoelektromos szelepfejek normálisan nyitva (NO) KI: Termoelektromos szelepfejek normálisan zárva (NC) BE: Automatikus átkapcsolás nyári üzemmódba KI: Nincs átkapcsolás nyári üzemmódra Átkapcsolás idejének megadása óra (h), hónap hete (w), hónap (m). Formátum: hh.ww.mm (Az adatok megadása 3 egymást követő képernyőn) Megjegyzés: 5. hét azt jelenti, hogy a hónap utolsó vasárnapja kerül kiválasztásra Átkapcsolás idejének megadása óra (h), hónap hete (ww), hónap (mm). Formátum: hh.ww.mm (megadás 3 egymást követő oldalon) Megjegyzés: 5. hét azt jelenti, hogy a hónap utolsó vasárnapja kerül kiválasztásra Az "Igen" kiválasztása után az alapértelmezett értékek aktiválódnak és a szabályozó újraindul Min. érték Max. érték Nea H Nea HT Nea HCT P P P P P KI KI BE P P P BE KI BE P P NO NO YES (Igen) P P P P P P P Copyright by REHAU 23 / 30

24 4.5. Speciális funkciók A kimenet állapotának kijelzése A termoelektromos szelepfej vezérléséhez szükséges kimenet állapotát és működését a szabályozó kijelzője jelzi ki, a szimbólumokkal. és a A kimenet aktív, a szabályozó fűt A kimenet aktív, a szabályozó hűt A szabályozó kimenetének állapotát a PS22. paraméter is kijelzi. Átkapcsolás a fűtési/hűtési üzemmódokra billentyűzet használatával A fűtési és hűtési üzemmódok közötti átkapcsolás általában (PE10 paraméter) az e célból beépített CO bemeneten keresztül történik. Ez biztosítja, hogy a megadott üzemmódhoz tartozó összes szabályozó a fölérendelt rendszernek, vagy egyedi beavatkozásnak köszönhetően működik. Amennyiben a bekábelezés ezt nem teszi lehetővé, a PE10 paraméter 1-es értékre történő átállítása után, az átkapcsolás kézzel is elvégezhető: - A jóváhagyás gombbal tegye lehetővé az üzemmód kiválasztását! - Lapozzon a és a gombokkal, amíg megjelenik a HC kijelzés - Válassza a HC kijelzést a jóváhagyás gombbal! - Válassza a szimbólumot fűtéshez, vagy a szimbólumot hűtéshez, használva e célból a és a gombokat! - Megerősítéshez használja a jóváhagyás gombot! Billentyűzár A billentyűzár aktiválásához használja a PS09 paramétert (állítsa a paramétert a Be értékre! A billentyűzár a paraméter átállítását követő 30 perc után aktiválódik. A billentyűzár aktiválódása után az összes gomb zárolódik, és bármelyik gomb megnyomásakor a rendszer 1 másodpercig egy lakat szimbólumot jelenít meg a kijelzőn. A billentyűzár ideiglenes feloldása: - Nyomja meg egyszerre az összes gombot és tartsa azokat lenyomva 5 másodpercig! - A rendszer felszólítja Önt a jelszó beírására - Jelszóként írja be a "410"-et! Ezt követően a billentyűzár feloldódik 30 percig. Ebben az intervallumban lehetséges a kívánt hőmérsékletek módosítása, vagy hasonló műveletek végrehajtása. A 30 perc eltelte után a billentyűzár aktiválódik. A billentyűzár végleges feloldásához állítsa alaphelyzetbe a PS09 paraméterben lévő értéket. Több termoelektromos szelepfej bekötése a 24 V-os Nea szabályozó osztósínbe Amennyiben egy adott 24 V-os Nea szabályozóhoz több mint 1 termoelektromos szelepfej kerül csatlakoztatásra, írja be a PS23 paraméterbe a bekötésre kerülő szelepfejek számát (csak a 24 V-os Nea szabályozó osztósín esetén)! Copyright by REHAU 24 / 30

25 5. Hibaüzenetek Sz. Fr Er1 Er2 Er3 Er4 Er5 Er6 Megnevezés Fagyvédelem A távérzékelő hőmérséklete a mérési intervallumon kívül Szakadás a távérzékelőnél Rövidzárlat a távérzékelőnél A helyiséghőmérséklet érzékelő által mért érték a mérési intervallumon kívül Szakadás a helyiséghőmérsékletérzékelőnél Rövidzárlat a helyiséghőmérsékletérzékelőnél Megjegyzés A fagyvédelmi funkció aktiválódott, mert a helyiséghőmérséklet kisebb, mint +5 C A mért érték kívül esik a megengedett C mérési intervallumon Az érzékelő meghibásodott, vagy a csatlakozó kábel megszakadt Az érzékelő meghibásodott, vagy rövidzárlat a csatlakozó kábelnél A belső érzékelő túl magas, vagy túl alacsony értéket jelez Mérési intervallum: C Belső érzékelő meghibásodott Belső érzékelő meghibásodott Megoldás Bizonyosodjon meg a fűtés működéséről, ha nyitva van, csukja be az ablakokat! Ellenőrizze az érzékelőt és a csatlakozó kábelt! Ellenőrizze az érzékelőt és a csatlakozó kábelt! Ellenőrizze az érzékelőt és a csatlakozó kábelt! Ellenőrizze, hogy a szobatermosztátot nem éri extrém hőmérséklethatás, cserélje ki a Nea szobatermosztátot! Cserélje ki a Nea szobatermosztátot! Cserélje ki a Nea szobatermosztátot! Copyright by REHAU 25 / 30
