1 TÁJÉKOZTATÓ ÜZEMI MÉRÉSTECHNIKA ZAVAROSSÁG ÉS SZILÁRDANYAG TSS SC Zavarosság és szilárdanyag ipari szektor A TSS sc család speciális érzékelői

2 TSS SC ZAVAROSSÁG ÉS SZILÁRDANYAG ÉRZÉKELŐ A forrásvíztől az iszapig még a legnehezebb körülmények között is A TSS sc érzékelők megoldást jelentenek minden olyan alkalmazásnál, amely zavarosság vagy szilárdanyag tartalom mérését igényli fl uid közegben, az ipari szektorban. Pontos eredményeket szolgáltatnak forrásvízben ugyanúgy, mint a sűrű iszapban és emulzióban. Nyolc független jel kiértékelésével széles koncentrációtartományban lehet zavarosságot vagy szilárdanyagot mérni egyetlen egy érzékelővel. A TSS sc érzékelőket kimondottan ipari alkalmazásokhoz fejlesztették ki Zavarosság 0,001 től FNU-ig és szilárdanyag 0,001 től 500 g/l-ig A 8 mért jel lefedi a teljes tartományt és az adott szabványnak megfelelő mért értékeket szolgáltat. Kiemelkedő stabilitás a zavaró tényezők átfogó kompenzálásának köszönhetően A TSS sc-nek egyedülálló kompenzáló rendszere van, hogy leküzdje a légbuborékok hatását. TSS sc a teljes mérési tartomány egyetlen készülékkel A hagyományos zavarosság érzékelő mérési tartománya A leghalványabb zavarosság TSS sc A hagyományos szilárdanyag érzékelő mérési tartománya Szilárdanyagok Zavarosság Szabványos és pontos A zavarosság mérés megfelel az DIN EN szabványnak (ISO 7027). Kalibrálásra nincs szükség. Ha az érzékelőt szilárdanyag tartalom mérésére használják, egy kalibrációs pont általában elegendő. Különleges alkalmazásokhoz, számos kalibrációs pontot felhasználó kalibrációs görbék készíthetők. A többféle refl exiós szögű optikai rendszer kiküszöböli a zavaró tényezőket és megerősíti a mért eredményeket: megbízható és pontos eredmények mindenkor!

3 Hat karcmentes zafír ablak egy rozsdamentes acél ház (titánházas változatok rendelhetők) ZAVAROSSÁG A szabványos 2-csatornás 90 os szórtfény mérés kivitelezhető kalibráció nélkül. Megbízható csúcsminőségű érzékelő technológia A zavarosság mérése egy kombinált, két fényutas, pulzáló infravörös fény technológián alapul. A 2-sugaras 90 -os szórtfény mérési eljárás megfelel az idevonatkozó DIN [ISO] szabványnak. Egy 120 -os szórtfény mérési eljárást integráltak a szilárdanyag méréshez. A 8-csatornás optikának köszönhetően olyan zavaró tényezőknek is ellenáll, mint pl. a légbuborék, hőmérséklet, oldott színezékes, stb. SZILÁRDANYAG MÉRÉS Szórtfény mérés 8-csatornás többféle szögű optika használatával, 860 nm-nél

4 TSS SC ZAVAROSSÁG ÉS SZILÁRDANYAG ÉRZÉKELŐ Az ipari specialista: TSS sc változatok széles választéka A TSS sc érzékelők családját kimondottan ipari célokra fejlesztették. Kaphatók medencébe vagy csőbe szerelhető változatban is. Az olyan speciális modelleknek köszönhetően, mint a VARIVENT a maximális higiénéhez, a robbanásveszélyes atmoszférában használható változatok, inert titán érzékelők széles választéka szinte minden egyes alkalmazáshoz szükséges igényt kielégítenek. Egészen 90 C-ig való használathoz: TSS HT sc Robbanásveszélyes atmoszférában (ATEX Zone 1): TSS EX1 sc Titánház agresszív közegben és tengervízben való használathoz: TSS TITANIUM2 sc és TSS TITANIUM7 sc Magas higiéniás követelményekhez tervezve, az élelmiszer és gyógyszer ágazatban: TSS VARI sc VARIVENT rögzítő szerelvénnyel Kimondottan az üdítőital ipar számára fejlesztve: TSS XL sc Vegyszerek A vegyi ágazat termelési folyamatai magas követelményeket támasztanak az érzékelőkkel szemben. A TSS EX1 sc különösen alkalmas robbanásveszélyes atmoszférában való használatra (ATEX Zone 1). A TSS HT sc érzékelő használható akár 90 C-os közegben is. Két titánházas változat is kapható. A TSS TITANIUM2 sc alkalmas agreszszív közegben való használatra. A TSS TITANIUM7 sc megfelelő a magas sótartalmú vízekben való használatra. Papírgyártás A víznek döntő szerepe van a papírgyártásban. A szilárdanyag tartalom pontos meghatározása különösen fontos a krétaszuszpenziós és az anyagtovábbító egységben. Ez az ahol a TSS HT sc magas hőmérsékletű szonda jeleskedik. Még forró vízben is pontos, színezékektől független eredményeket biztosít. A TSS W sc törlője megbízhatóan tisztán tartja az ablakokat a rostokról. Élelmiszer és gyógyszerek Szigorú higiénés előírások betartása alapvető a gyógyszer, az élelmiszer és üdítőital iparban. A TSS VARI sc kielégíti ezeket a kívánalmakat a speciális VARIVENT szerelvényekhez való csatlakozó segítségével. A cső falához az áramlásba szerelik fel, így könnyű tisztítani. A TSS XL sc rögzítő szerelvényeit kimondottan az üdítőital ipar számára fejlesztették.

5 ITALGYÁRTÁS PAPÍR VEGYSZEREK + GYÓGYSZERGYÁRTÁS IPARI SZENNYVÍZKEZELÉS Felhasználások speciális területei A TSS sc titán érzékelőket minden olyan alkalmazáshoz alkalmazzák, ahol az agresszív közeg megtámadhatja a rozsdamentes acélt. A TSS TITANIUM2 sc ellenáll számos szerves és szervetlen savnak, lúgnak és kloridtartalmú oldatoknak. A TSS TITANIUM7 sc különösen alkalmas tengervízben. Az érzékelőt tengervíz sótalanítókban vagy olyan mérőállomásokon használják, amelyek tengervízzel érintkeznek.

6 TSS SC ZAVAROSSÁG ÉS SZILÁRDANYAG ÉRZÉKELŐ Termék összefoglaló és rögzítés típusok TSS sc érzékelők összefoglalása A standard TSS Leírás A rögzítés módja TSS sc Teljeskörű zavarosság és szilárdanyag mérés Medencefali rögzítésű változat Medencefali rögzítés 5 TSS sc TriClamp TriClamp-pal, az egyszerű belső felszereléshez pillanatszorítóval Golyósszelepes rögzítés 1 Hegesztett rögzítés 3 TSS W sc Ablaktörlővel, a tökéletes tisztaság érdekében. Medenceszéli rögzítés 5 TSS W sc TriClamp Ablaktörlővel, a tökéletes tisztaság érdekében. TriClamp egyszerű belső felszereléshez pillanatszorítóval Golyósszelepes rögzítés 1 Hegesztett rögzítés 3 Speciális alkalmazások Leírás A rögzítés módja TSS HT sc Magas hőmérsékleti tartományban akár 90 C-ig Medenceszéli rögzítés 5 TSS HT sc TriClamp Magas hőmérsékleti tartományban akár 90 C-ig. TriClamp egyszerű belső felszereléshez pillanatszorítóval Golyósszelepes rögzítés 1 Hegesztett rögzítés 3 TSS VARI sc Az élelmiszer és gyógyszerágazat számára, áramlásba szerelve. VARIVENT ipari rendszerekhez VARIVENT mérőcső 4 TSS XL sc Kimondottan az üdítőital és az élelmiszer ipari használatra tervezve XL mérőcső 2 TSS EX1 sc Kimondottan robbanásveszélyes atmoszférában (ATEX Zone 1). való használatra tervezve. Medenceszéli rögzítés 5 TSS EX1 sc TriClamp Különleges ház robbanásveszélyes atmoszférában (ATEX Zone 1). való használatra. TriClamp egyszerű belső felszereléshez pillanatszorítóval Golyósszelepes rögzítés 1

7 1 Golyósszelepes rögzítés 5 Medenceszéli rögzítés 2 XL mérőcső 3 Hegesztett rögzítés 4 VARIVENT mérőcső Rögzítési módok Akár medenceoldali, akár belső szerelésű minden mérési helyzetre van megfelelő megoldás. Alkalmas higiéniailag tiszta környezetben való használatra is a speciális csőbe való rögzítésnek köszönhetően. Titán Leírás A rögzítés módja TSS TITANIUM2 sc Agresszív folyadékokban való használatra. A felhasználó által választott TSS TITANIUM2 sc TriClamp Agresszív folyadékokban való használatra. TriClamp egyszerű belső felszereléshez pillanatszorítóval A felhasználó által választott TSS TITANIUM7 sc Alkalmas tengervízhez és erősen sós közegben A felhasználó által választott TSS TITANIUM7 sc TriClamp Alkalmas tengervízhez és erősen sós közegben. TriClamp egyszerű belső felszereléshez pillanatszorítóval A felhasználó által választott A változtatás joga fenntartva! A műszaki adatokat lásd a hátoldalon

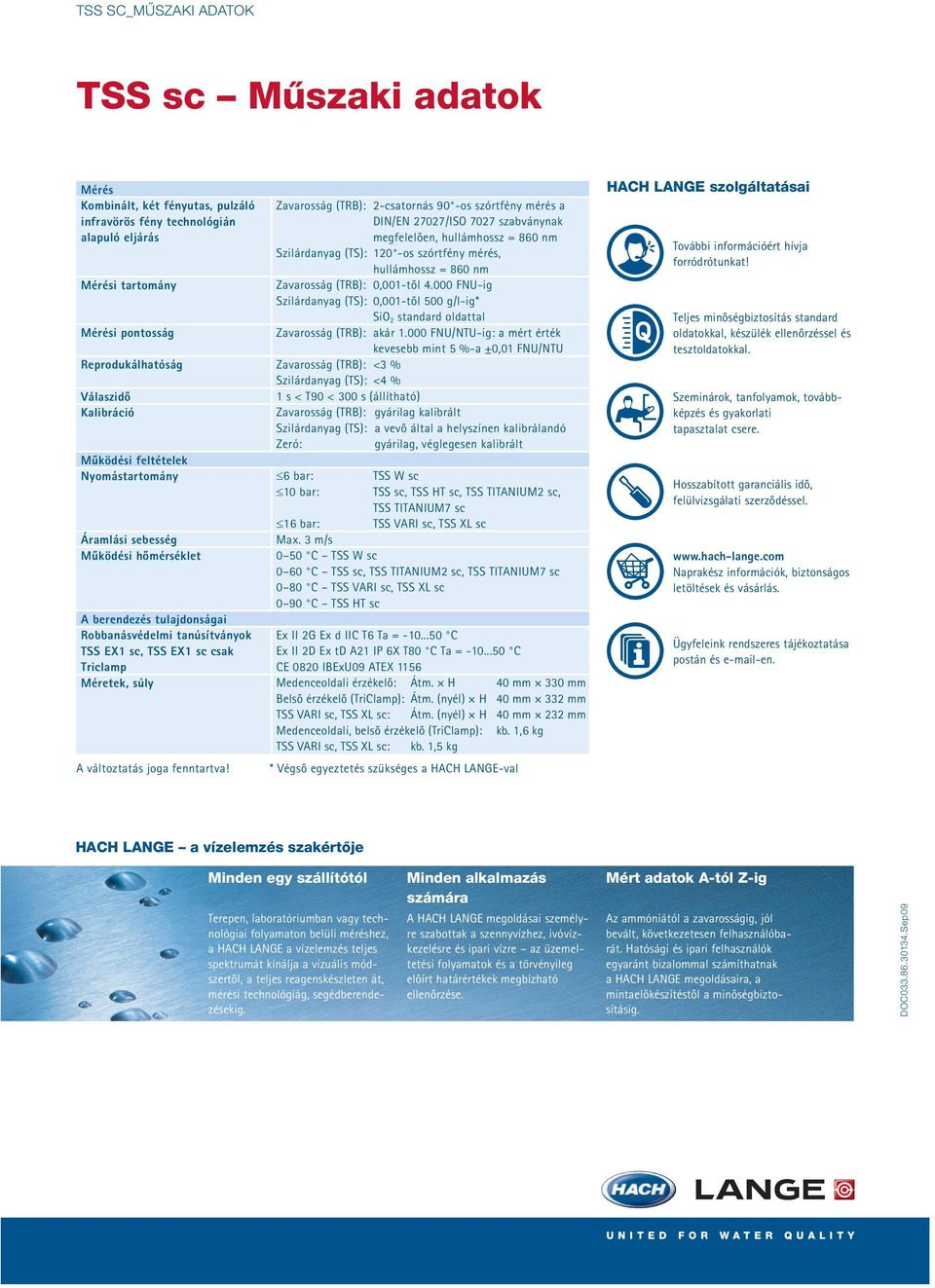

8 TSS SC_MŰSZAKI ADATOK TSS sc Műszaki adatok Mérés Kombinált, két fényutas, pulzáló infravörös fény technológián alapuló eljárás Mérési tartomány Mérési pontosság Zavarosság (TRB): 2-csatornás 90 -os szórtfény mérés a DIN/EN 27027/ISO 7027 szabványnak megfelelően, hullámhossz = 860 nm Szilárdanyag (TS): 120 -os szórtfény mérés, hullámhossz = 860 nm Zavarosság (TRB): 0,001-től FNU-ig Szilárdanyag (TS): 0,001-től 500 g/l-ig* SiO 2 standard oldattal Zavarosság (TRB): akár FNU/NTU-ig: a mért érték kevesebb mint 5 %-a ±0,01 FNU/NTU Reprodukálhatóság Zavarosság (TRB): <3 % Szilárdanyag (TS): <4 % Válaszidő 1 s < T90 < 300 s (állítható) Kalibráció Zavarosság (TRB): gyárilag kalibrált Szilárdanyag (TS): a vevő által a helyszínen kalibrálandó Zeró: gyárilag, véglegesen kalibrált Működési feltételek Nyomástartomány 6 bar: TSS W sc 10 bar: TSS sc, TSS HT sc, TSS TITANIUM2 sc, TSS TITANIUM7 sc 16 bar: TSS VARI sc, TSS XL sc Áramlási sebesség Max. 3 m/s Működési hőmérséklet 0 50 C TSS W sc 0 60 C TSS sc, TSS TITANIUM2 sc, TSS TITANIUM7 sc 0 80 C TSS VARI sc, TSS XL sc 0 90 C TSS HT sc A berendezés tulajdonságai Robbanásvédelmi tanúsítványok TSS EX1 sc, TSS EX1 sc csak Triclamp Ex II 2G Ex d IIC T6 Ta = C Ex II 2D Ex td A21 IP 6X T80 C Ta = C CE 0820 IBExU09 ATEX 1156 Méretek, súly Medenceoldali érzékelő: Átm. H 40 mm 330 mm Belső érzékelő (TriClamp): Átm. (nyél) H 40 mm 332 mm TSS VARI sc, TSS XL sc: Átm. (nyél) H 40 mm 232 mm Medenceoldali, belső érzékelő (TriClamp): kb. 1,6 kg TSS VARI sc, TSS XL sc: kb. 1,5 kg A változtatás joga fenntartva! * Végső egyeztetés szükséges a HACH LANGE-val HACH LANGE szolgáltatásai További információért hívja forródrótunkat! Teljes minőségbiztosítás standard oldatokkal, készülék ellenőrzéssel és tesztoldatokkal. Szeminárok, tanfolyamok, továbbképzés és gyakorlati tapasztalat csere. Hosszabított garanciális idő, felülvizsgálati szerződéssel. Naprakész információk, biztonságos letöltések és vásárlás. Ügyfeleink rendszeres tájékoztatása postán és -en. HACH LANGE a vízelemzés szakértője Minden egy szállítótól Terepen, laboratóriumban vagy technológiai folyamaton belüli méréshez, a HACH LANGE a vízelemzés teljes spektrumát kínálja a vizuális módszertől, a teljes reagenskészleten át, mérési technológiág, segédberendezésekig. Minden alkalmazás számára A HACH LANGE megoldásai személyre szabottak a szennyvízhez, ivóvízkezelésre és ipari vízre az üzemeltetési folyamatok és a törvényileg előírt határértékek megbízható ellenőrzése. Mért adatok A-tól Z-ig Az ammóniától a zavarosságig, jól bevált, következetesen felhasználóbarát. Hatósági és ipari felhasználók egyaránt bizalommal számíthatnak a HACH LANGE megoldásaira, a mintaelőkészítéstől a minőségbiztosításig. DOC Sep09
