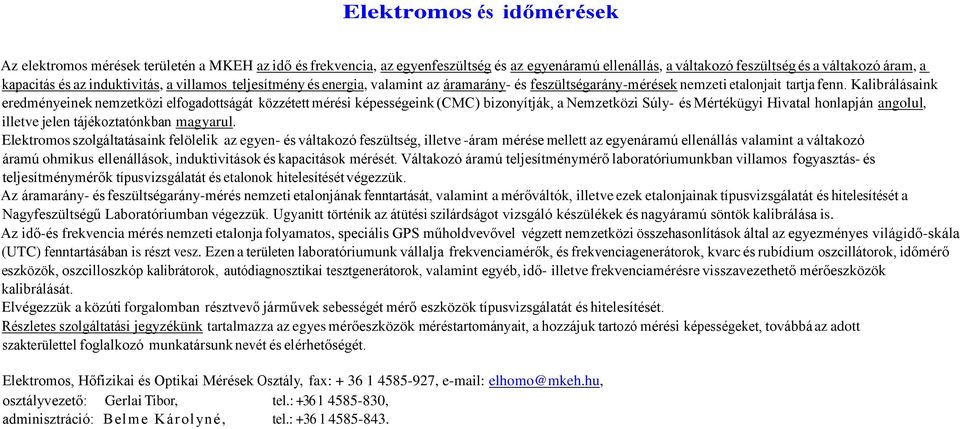

1 Elektromos és időmérések Az elektromos mérések területén a MKEH az idő és frekvencia, az egyen és az egyenáramú ellenállás, a váltakozó és a váltakozó áram, a kapacitás és az induktivitás, a villamos teljesítmény és energia, valamint az áramarány- és arány-mérések nemzeti etalonjait tartja fenn. Kalibrálásaink eredményeinek nemzetközi elfogadottságát közzétett mérési képességeink (CMC) bizonyítják, a Nemzetközi Súly- és Mértékügyi Hivatal honlapján angolul, illetve jelen tájékoztatónkban magyarul. Elektromos szolgáltatásaink felölelik az egyen- és váltakozó, illetve -áram mérése mellett az egyenáramú ellenállás valamint a váltakozó áramú ohmikus ellenállások, induktivitások és kapacitások mérését. Váltakozó áramú teljesítménymérő laboratóriumunkban villamos fogyasztás- és teljesítménymérők típusvizsgálatát és etalonok hitelesítését végezzük. Az áramarány- és arány-mérés nemzeti etalonjának fenntartását, valamint a mérőváltók, illetve ezek etalonjainak típusvizsgálatát és hitelesítését a Nagyű Laboratóriumban végezzük. Ugyanitt történik az átütési szilárdságot vizsgáló készülékek és nagyáramú söntök kalibrálása is. Az idő-és frekvencia mérés nemzeti etalonja folyamatos, speciális GPS műholdvevővel végzett nemzetközi összehasonlítások által az egyezményes világidő-skála (UTC) fenntartásában is részt vesz. Ezen a területen laboratóriumunk vállalja frekvenciamérők, és frekvenciagenerátorok, kvarc és rubídium oszcillátorok, időmérő eszközök, oszcilloszkóp kalibrátorok, autódiagnosztikai tesztgenerátorok, valamint egyéb, idő- illetve frekvenciamérésre visszavezethető mérőeszközök kalibrálását. Elvégezzük a közúti forgalomban résztvevő járművek sebességét mérő eszközök típusvizsgálatát és hitelesítését. Részletes szolgáltatási jegyzékünk tartalmazza az egyes mérőeszközök méréstartományait, a hozzájuk tartozó mérési képességeket, továbbá az adott szakterülettel foglalkozó munkatársunk nevét és elérhetőségét. Elektromos, Hőfizikai és Optikai Mérések Osztály, fax: , elhomo@mkeh.hu, osztályvezető: Gerlai Tibor, tel.: , adminisztráció: Belme Károlyné, tel.:

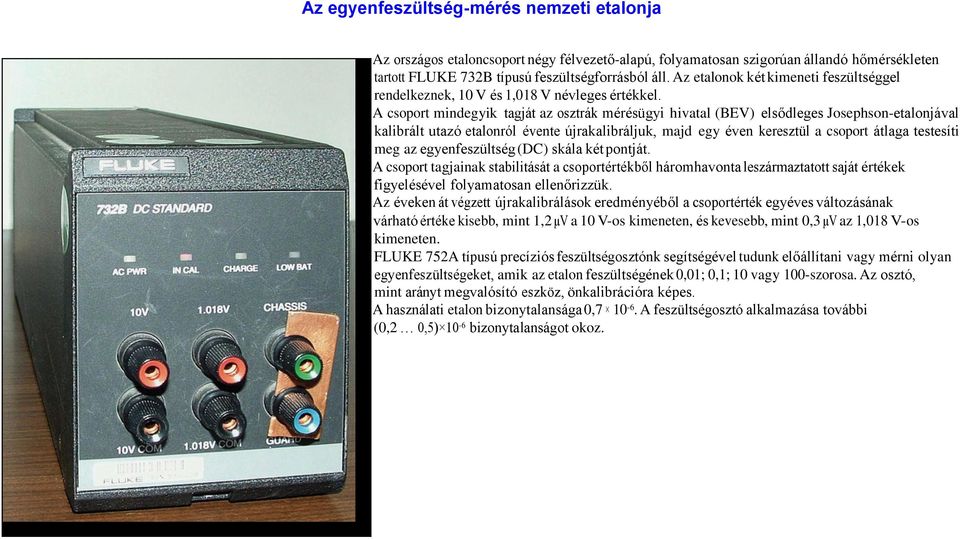

2 Az egyen-mérés nemzeti etalonja Az országos etaloncsoport négy félvezető-alapú, folyamatosan szigorúan állandó hőmérsékleten tartott FLUKE 732B típusú forrásból áll. Az etalonok két kimeneti gel rendelkeznek, 10 V és 1,018 V névleges értékkel. A csoport mindegyik tagját az osztrák mérésügyi hivatal (BEV) elsődleges Josephson-etalonjával kalibrált utazó etalonról évente újrakalibráljuk, majd egy éven keresztül a csoport átlaga testesíti meg az egyen (DC) skála két pontját. A csoport tagjainak stabilitását a csoportértékből háromhavonta leszármaztatott saját értékek figyelésével folyamatosan ellenőrizzük. Az éveken át végzett újrakalibrálások eredményéből a csoportérték egyéves változásának várható értéke kisebb, mint 1,2 μv a 10 V-os kimeneten, és kevesebb, mint 0,3 μv az 1,018 V-os kimeneten. FLUKE 752A típusú precíziós osztónk segítségével tudunk előállítani vagy mérni olyan egyeneket, amik az etalon ének 0,01; 0,1; 10 vagy 100-szorosa. Az osztó, mint arányt megvalósító eszköz, önkalibrációra képes. A használati etalon bizonytalansága 0, A osztó alkalmazása további (0,2 0,5) 10-6 bizonytalanságot okoz.

3 Az egyenáramú ellenállásmérés nemzeti etalonja Egyenáramú ellenállás-etalonunk visszavezetettségét a Nemzetközi Súly- és Mértékügyi Hivatal (BIPM) által fenntartott, kvantált Hall effektuson alapuló nemzetközi elsődleges etalonberendezés biztosítja. A 6 db 1 Ω névleges értékű ellenállásból álló nemzeti csoportos etalonból háromévente két-két darabot kalibráltatunk a BIPM-ben, a további négy darab a BIPM által kalibrált 1 Ω-os példányokról kapnak új értéket. Az így nyert hat darab kalibrált ellenállás középértéke testesíti meg az ellenállás egységét. A csoport tagjainak stabilitását évente ellenőrizzük a csoportérték alapján. Használati etalon sorozatunk az 1 mω... 1 GΩ tartományt fogja át. Az etalon sorozatot az 1 Ω-os csoportból elindulva ellenállásarány-mérő hidak segítségével évente kétszer kalibráljuk. Az alacsonyabb tartományban a Measurements International Ltd. (Kanada) által készített Model 6010C típusú hidat használjuk, amely 10 kω-ig alkalmas ellenállások nagypontosságú kalibrálására. Az 1 Ω alatti pontos méréseket a hídhoz tartozó nagyáramú méréskiterjesztő egység teszi lehetővé, ami akár 100 A mérőáramot is tud biztosítani. Az 1 kω... 1 GΩ tartományban MI 6000A típusú hidat használunk. (Az ellenállásmérő híd, mint aránymérő eszköz, nem valósít meg fizikai egységet, csupán egy nagypontosságú (10-8 ) arányt, és önkalibrációra képes.) A hidak helyes működését rendszeres időközönként Hammon-osztó segítségével ellenőrizzük. A használati etalon sorozat bizonytalansága 0,001 Ω-nál , 1 Ω-nál , 1 MΩ-nál , 1 GΩ-nál alatt van. A 0,001 Ω alatti ellenállások mérése csak a méréshatár-kiterjesztővel lehetséges. 1 mω-ot még tudunk mérni, de itt már körüli további bizonytalanság romlásra kell számítani. Az ellenállások híddal történő összehasonlítása által okozott (0, ) 10-6 bizonytalanságnövekedés nem jelentős. Az etalon ellenállásokat azok stabilitásának biztosítása érdekében hőszabályozott olajfürdőben (23 ± 0,01) C-on tároljuk.

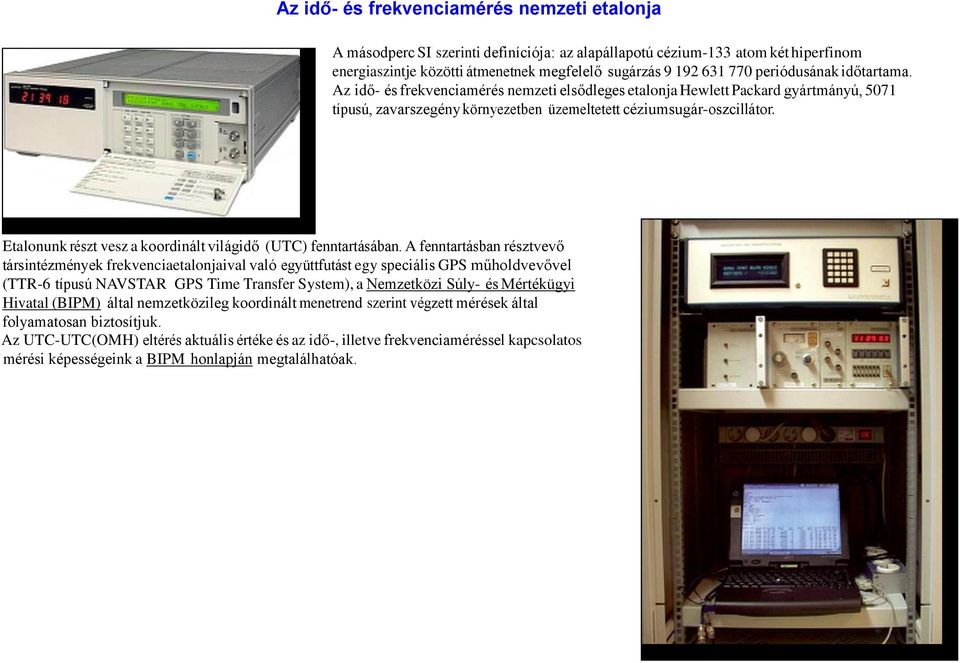

4 Az idő- és frekvenciamérés nemzeti etalonja A másodperc SI szerinti definíciója: az alapállapotú cézium-133 atom két hiperfinom energiaszintje közötti átmenetnek megfelelő sugárzás periódusának időtartama. Az idő- és frekvenciamérés nemzeti elsődleges etalonja Hewlett Packard gyártmányú, 5071 típusú, zavarszegény környezetben üzemeltetett céziumsugár-oszcillátor. Etalonunk részt vesz a koordinált világidő (UTC) fenntartásában. A fenntartásban résztvevő társintézmények frekvenciaetalonjaival való együttfutást egy speciális GPS műholdvevővel (TTR-6 típusú NAVSTAR GPS Time Transfer System), a Nemzetközi Súly- és Mértékügyi Hivatal (BIPM) által nemzetközileg koordinált menetrend szerint végzett mérések által folyamatosan biztosítjuk. Az UTC-UTC(OMH) eltérés aktuális értéke és az idő-, illetve frekvenciaméréssel kapcsolatos mérési képességeink a BIPM honlapján megtalálhatóak.

5 A váltakozó-mérés nemzeti etalonja A váltakozó mérése a valódi effektív érték ( true RMS ) mérését jelenti és az egyenről származtatható le. Ez definíció szerint azzal az egyen értékkel egyezik meg, amely a szóban forgó váltakozó (AC) gel azonos hőhatást hoz létre egy ellenálláson. Az AC méréseket (0, ) V tartományban, szinuszos, 10 Hz...1 MHz frekvenciájú jelekkel végezzük, amplitúdóban a tartomány 10 khz felett (22 MHzV szorzattal) korlátozott. A mérések a definíciót megvalósító termikus AC-DC átalakítókon alapulnak, ezek alapvető jellemzője az átalakítási hiba, ami esetünkben 1 khz frekvencián <10-6 (10 Hz-en, illetve 1 MHz-en akár is lehet). A nemzeti etalon 3 db, a PTB által kifejlesztett, 1,5 V névleges ű termoátalakítóból (PMJTC: Planar Multijunction Thermal Converter) álló csoportos etalon. A leszármaztatás megbízhatóságát növelik a PTB-ben kalibrált további 1, illetve 3 V névleges ű PMJTC-k. Egy átalakító kalibrálása azt jelenti, hogy egy ismert hibájú átalakítóval összehasonlítva, meghatározzuk a vizsgált példány átalakítási hibáját. Az összehasonlítás relatív bizonytalansága ( ) 10-6 nagyságú, a frekvenciától és a jelszinttől függően. Nagyobb ek felé a skálát az átalakítókkal sorbakapcsolt előtét-ellenállások használatával terjesztjük ki. Ilyen a Fluke A55 átalakító sorozatunk. Rendelkezünk önálló előtét ellenállás sorozattal is. Kisebb ek irányában mikropotenciométert használunk, lezáró ellenállás sorozattal. Használati etalonunk a FLUKE 792A típusú AC-DC transzferetalon készülék. AC ek nagypontosságú mérésére alapkiépítésben a 22 mv V tartományban, előtét ellenállás alkalmazásával 1000 V-ig alkalmas.

6 A kapacitás- és induktivitás-mérés nemzeti etalonja A kapacitás- és az induktivitás-mérések nemzeti etalonjai olyan, General Radio Inc. (USA) gyártmányú, 10 pf, illetve 10 mh névleges értékű másodlagos etalonokból képzett csoportos etalonok, amiket a Physikalisch-Technische Bundesanstalt (PTB, Németország) elsődleges etalonjairól származtatunk le. Laboratóriumunkban a csoportos etalonok fenntartásával és folytonos ellenőrzésével, továbbá róluk leszármaztatott használati etalonok rendszeres újrakalibrálásával biztosítjuk a kapacitás- és induktivitásskála értékeinek (0,01 pf mf, 10 µh H) mindenkori reprodukálhatóságát. A nemzeti etalonokról nagy pontosságú kapacitás és induktivitás mérőhidak segítségével határozzuk meg és visszük át a helyes értéket használati etalonjainkra. Képünkön a GENERAL RADIO 1621 és az ANDEEN-HAGERLING AH 2500A kapacitásmérő hidak láthatók, a kapacitásetalon-csoport két 10 pf névleges értékű kapacitásának mérése közben.

7 A kapacitás- és induktivitás-mérés nemzeti etalonja

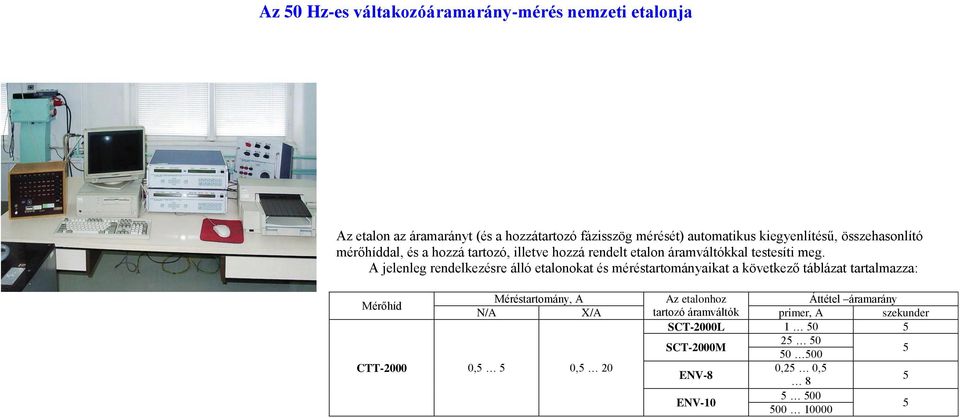

8 Az -es váltakozóáramarány-mérés nemzeti etalonja Az etalon az áramarányt (és a hozzátartozó fázisszög mérését) automatikus kiegyenlítésű, összehasonlító mérőhíddal, és a hozzá tartozó, illetve hozzá rendelt etalon áramváltókkal testesíti meg. A jelenleg rendelkezésre álló etalonokat és méréstartományaikat a következő táblázat tartalmazza: Mérőhíd Méréstartomány, A Az etalonhoz Áttétel áramarány N/A X/A tartozó áramváltók primer, A szekunder SCT-2000L SCT-2000M CTT ,5 5 0,5 20 0,25 0,5 ENV ENV

9 A arányt (és a fázisszög mérését) automatikus kiegyenlítésű összehasonlító mérőhíd és a hozzárendelt etalon váltók valósítják meg. A jelenleg rendelkezésre álló etalonokat és méréstartományaikat az alább mellékelt táblázat tartalmazza. A mérések nemzetközi szinten megvalósuló egységességének biztosítására nemzetközi összehasonlításokban vettünk részt, etalonjaink a német nemzeti etalonra visszavezetettek. Méréstartomány Az etalonhoz Áttétel arány Mérőhíd tartozó N/V X/V váltók primer, kv szekunder, V MWB NUET 1 0,1... 0,75 MWB NUET 3 0, BME VTT MWB NUZG MWB NUEO / / 3 100/ 3

10 Az -es villamos teljesítmény- és energiamérés nemzeti etalonja A nemzeti etalon egy HEG gyártmányú, C1-2 típusú egyfázisú teljesítmény egyen átalakító, amelyet a PTB-ben, elsődleges etalonról rendszeresen leszármaztatunk. A villamos fogyasztásmérők etalonjainak hitelesítéséhez ZERA gyártmányú, COM303-3 típusú, nagypontosságú használati etalon komparátorra alapozott háromfázisú mérőrendszert használunk, amit a nemzeti etalonnal évente kalibrálunk.

11 Elektromos mérések szolgáltatásai, 2006/VI., 1 Sorszám Megnevezés Tartomány Bizonytalanság, k = 2 Kapcsolattartó Elektromos mérések egyenen 1. Normálelemek 1,018 V Szilárdtest referencia források (1,018 10) V ,1 mω MΩ Normálellenállások és ellenállás szekrények (10 100) MΩ MΩ 1 GΩ Feszültségmérők (0 1000) V Árammérők (0 100) A Kompenzátorok (0 1000) V Digitális mérők (1 1000) V 2, Digitális multiméterek 9. Kalibrátorok Németh Tibor, tel.: ; -870; nemetht@mkeh.hu 1 mv 1000 V Szentirmai Endre, 1 ma 10 A , tel.: , -876; 1 mv 1000 V szentirmaie@mkeh.hu 1 ma 10 A 2, Elektromos mérések ipari frekvenciákon 10. Teljesítménymérők és kalibrátorok (0,01 120) A (40 500) V 11. Fogyasztásmérők típusvizsgálata és etalonok hitelesítése (0,01 120) A (40 320) V 12. Teljesítménytényező-mérők (0,01 120) A (40 320) V Himpli Árpád, tel.: ; himplia@mkeh.hu Elektrosztatikus mérők (1 30) kv Kovács Mihály, 14. Feszültségváltók, áttételi hiba (40 V 35 kv)/100 V , szöghiba (15 210) mrad 15. Áramváltók, áttételi hiba (0,1 A 5 ka)/5 A szöghiba (5 30) mrad 16. Átütési szilárdság vizsgáló készülékek (1 10) kv AC-DC átalakítók Elektromos mérések egyéb frekvenciákon 20Hz 1 MHz ( mv) 20 Hz 1 MHz (0,25 25) V 1MHz 100 MHz (0,25 10) V 20 Hz 100 khz ( ) V (0,75 4) 10-4 (0,5 4,5) tel.: kovacsm@mkeh.hu Döme Károly tel.: domek@mkeh.hu Németh Tibor, tel.: ; -870; nemetht@mkeh.hu A táblázat folytatódik

12 Elektromos mérések szolgáltatásai, 2006/VI., 2 Sorszám Megnevezés Tartomány Bizonytalanság, k = 2 Kapcsolattartó 18. Áramsöntök 20 Hz 20 khz (0,01 10) A (0,6 1) Hz 1 MHz 10 mv 10 V Feszültségmérők, kalibrátorok, multiméterek 40 Hz 100 khz (10 750) V Hz 30 khz ( ) V Árammérők, multiméterek 20 Hz 10 khz (10 200) ma Hz 10 khz (0,2 10) A 0, Kapacitásmérték, három kivezetéses, 1 khz-en ( ) pf (1... 5) 10-5 (1 100) mf (0,5 2) pf ±0,2% Kapacitásmérték, két kivezetéses, 1 khz-en (0,1 10) pf 0,01 pf 10 pf 100 mf (0,5 20) Kapacitásmérő berendezések 0,01 pf 100 mf (0,05 2) Induktivitásmérték, 1 khz-en (10 100) mh 100 mh 10 H 10 mh ±0,2% (0,6 2) 10-3 (0,4 0,6) Induktivitásmérték, (1..10) khz tartományban 10 mh 10 H (0,7 2) Induktivitásmérő berendezések, 1 khz-en 10 mh 10 H (0,5 3) Induktivitásmérő berendezések, (1 10) khz-en 10 mh 10 H (0,1 1) Járműsebességmérők (típusvizsgálat és hitelesítés) OIML R91 szerint Idő és frekvencia mérések 29. Időalap generátorok 5 MHz; 10 MHz < 2, mérés 1 Hz 200 MHz 5, Időintervallummérők 20 ns 100 s 100 ps 32. Időskála beállítása UTC-hez szinkronizálási bizonytalanság 33. Meghatározott frekvenciaérték szolgáltatása 1 Hz; 5 MHz; 10 MHz < 2, Mechanikus stopperórák kalibrálása < naponta 1 s 35. Digitális stopperórák kalibrálása < havonta 1,4 s Németh Tibor, tel.: ; -870; nemetht@mkeh.hu Szentirmai Endre, tel.: , -876; szentirmaie@mkeh.hu Szentirmai Endre, tel.: ; -876; szentirmaie@mkeh.hu

13 Elektromos mérési képességek, 1 Kalibrálási szolgáltatás Mérési tartomány mérési paraméterek Kiterjesztett bizonytalanság Mennyiség műszer vagy etalon módszer min. max. Egység megnevezés érték érték Egység DC forrás: diszkrét érték DC forrás: kis DC forrás: közepes DC ellenállás etalon és forrás: kis érték DC ellenállás etalon és forrás: közepes érték DC ellenállás etalon és forrás: nagy érték DC ellenállás etalon és forrás: több méréstartomány Etalon cella Többcélú kalibrátor, DC forrás: U Többcélú kalibrátor, DC forrás Többcélú transzfer etalon: : U DC voltmérő, multiméter, többcélú transzfer etalon: : U Ellenállás mérték, ellenállás szekrény Többcélú kalibrátor Közvetlen összehasonlítás referencia etalonnal Közvetlen összehasonlítás többcélú transzfer etalonnal Közvetlen összehasonlítás többcélú transzfer etalonnal Összehasonlítás referencia etalonnal Közvetlen összehasonlítás kalibrátorral Összehasonlítás DCC hídon Összehasonlítás Wheatstone hídon Ellenállás etalon közvetlen mérése (4 vezeték) Ellenállás etalon közvetlen mérése (2 vezeték) Kiterjesztési tényező megbízhatósági szint relatív? Bizonytalansági mátrix Megjegyzés 1,018 1,018 Környezeti 20 C % 1 hőmérséklet V µv/v % 2 1,018 1, % 3 (0,5 + 0,01U), U mv-ban, mv értékek µv 2 95% 4 a (0,5... 2,5) tartományban 0, % 5 V µv/v % mv Feszültség 1 mv, 10 mv, 100 mv (0,5 + 0,002U), U mv-ban, értékek a (0,5 0,7) tartományban V 1 V, 10 V, 100 V, 1000 V 2 µv/v 2 95% 8 (1 + 0,01U), U mv-ban, mv értékek az (1 µv 2 95% ) tartományban Igen 0, V 10 µv/v 2 95% 10 0,1 0,1 Teljesítmény 10 mw % 11 Sorszám µv 2 95% 7 Ellenállás 1 mω, 10 mω 1 10 mω % mw Teljesítmény 10 mw % mw % Ω, 100 Ω, Ω Ellenállás Ω, Ω % mw kω 10 mw 10 µω/ω 2 95% Teljesítmény 10 mw % MΩ 10 V % V % GΩ 10 V % Ω % 21 0, kω % 22 0, % MΩ % 24

14 Elektromos mérési képességek, 2 Kalibrálási szolgáltatás Mérési tartomány mérési paraméterek Kiterjesztett bizonytalanság Mennyiség műszer vagy etalon módszer min. max. Egység megnevezés érték érték Egység Kiterjesztési tényező megbízhatósági szint relatív? Bizonytalansági mátrix Megjegyzés Sorszám DC ellenállásmérő: kis érték Mikroellenállásmérő, multiméter, ellenállásmérő híd: R mω 1 mω, 10 mω, 100 mω % 25 DC ellenállásmérő: közepes érték Ellenállásmérő, multiméter, többcélú transzfer etalon, ellenállásmérő híd: R Ellenállás etalon közvetlen mérése (4/2 vezeték) 1 10 Ω 1 Ω, 10 Ω % 26 0, kω Ellenállás 0,1 kω, 1 kω, 10 kω, 100 kω, 1000 kω µω/ω % 27 Ellenállás etalon közvetlen mérése (2 vezeték) MΩ 10 MΩ, 100 MΩ, 1000 MΩ % 28 Igen DC áramforrás: kis érték DC áramforrás: közepes érték DC árammérő: kis érték DC árammérő: közepes érték Többcélú kalibrátor, áram generátor Multiméter, többcélú transzfer etalon Közvetlen összehasonlítás többcélú transzfer etalonnal A kalibrátor kimenet közvetlen mérése µa % 29 0,2 200 ma % 30 0,2 10 A % 31 µa/a µa % 32 0,2 200 ma % 33 0,2 2 A % 34 Kapacitás: kis veszteségű Kapacitás etalon 0,01 1 pf nf Kapacitás Kapacitás Kapacitás 0,01 pf, 0,1 pf, 1 pf pf 2 95% Nem 35 1 khz 10 pf, 100 pf, 1000 pf % 36 1 khz µf/f Igen 10 nf, 100 nf 1 khz % 37 Összehasonlítás kapacitásmérő hídon 0, khz 10-3 pf 2 95% Nem 40 pf khz % Igen 41 Kapacitás: dielektrikus Fix és változtatható kapacitás, kapacitás szekrény khz % 42 µf/f 0,1 5 nf 1 khz % khz % 44

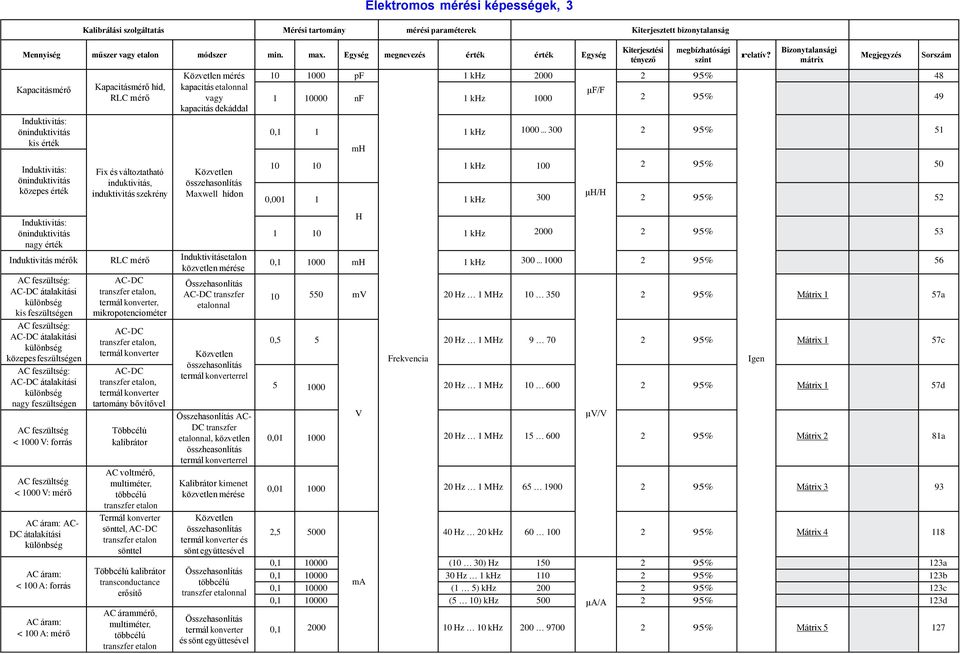

15 Elektromos mérési képességek, 3 Kalibrálási szolgáltatás Mérési tartomány mérési paraméterek Kiterjesztett bizonytalanság Mennyiség műszer vagy etalon módszer min. max. Egység megnevezés érték érték Egység Kapacitásmérő Induktivitás: öninduktivitás kis érték Induktivitás: öninduktivitás közepes érték Induktivitás: öninduktivitás nagy érték Kapacitásmérő híd, RLC mérő Fix és változtatható induktivitás, induktivitás szekrény Közvetlen mérés kapacitás etalonnal vagy kapacitás dekáddal Közvetlen összehasonlítás Maxwell hídon Induktivitás mérők RLC mérő Induktivitásetalon közvetlen mérése AC : AC-DC Összehasonlítás AC-DC átalakítási transzfer etalon, AC-DC transzfer különbség termál konverter, etalonnal kis en mikropotenciométer AC : AC-DC átalakítási különbség közepes en AC : AC-DC átalakítási különbség nagy en AC < 1000 V: forrás AC < 1000 V: mérő AC áram: AC- DC átalakítási különbség AC áram: < 100 A: forrás AC áram: < 100 A: mérő AC-DC transzfer etalon, termál konverter AC-DC transzfer etalon, termál konverter tartomány bővítővel Többcélú kalibrátor AC voltmérő, multiméter, többcélú transzfer etalon Termál konverter sönttel, AC-DC transzfer etalon sönttel Többcélú kalibrátor transconductance erősítő AC árammérő, multiméter, többcélú transzfer etalon Közvetlen összehasonlítás termál konverterrel Összehasonlítás AC- DC transzfer etalonnal, közvetlen összheasonlítás termál konverterrel Kalibrátor kimenet közvetlen mérése Közvetlen összehasonlítás termál konverter és sönt együttesével Összehasonlítás többcélú transzfer etalonnal Összehasonlítás termál konverter és sönt együttesével pf 1 khz 2000 Kiterjesztési tényező megbízhatósági szint 2 95% relatív? Bizonytalansági mátrix Megjegyzés µf/f nf 1 khz % 49 0,1 1 mh 1 khz µh/h 1 khz % 52 Igen Sorszám 2 95% khz % 50 0,001 1 H khz % 53 0, mh 1 khz % mv 20 Hz 1 MHz ,5 5 V µv/v 2 95% Mátrix 1 57a 20 Hz 1 MHz % Mátrix 1 57c Hz 1 MHz % Mátrix 1 57d 0, Hz 1 MHz % Mátrix 2 81a 0, Hz 1 MHz % Mátrix , Hz 20 khz % Mátrix , (10 30) Hz % 123a 0, Hz 1 khz % 123b ma 0, (1 5) khz % 123c 0, (5 10) khz 500 µa/a 2 95% 123d 0, Hz 10 khz % Mátrix

16 Elektromos mérési képességek, 4 Kalibrálási szolgáltatás Mérési tartomány mérési paraméterek Kiterjesztett bizonytalanság Mennyiség műszer vagy etalon módszer min. max. Egység megnevezés érték érték Egység AC teljesítmény és energia: egy fázis (f 400 Hz) AC teljesítmény és energia: három fázis AC nagy, áttételi hiba AC nagy, arány, fázis eltolás AC nagy, áttételi hiba AC nagy, arány, fázis eltolás Teljesítménymérő, teljesítmény átalakító, teljesítménymérő Összehasonlítás referencia etalonnal 0, W Fogyasztásmérő Ws Teljesítménymérő, teljesítmény átalakító, teljesítménymérő 0, W Fogyasztásmérő Ws váltó transzformátor Közvetlen összehasonlítás etalon váltóval 0 0, mrad 0 0, mrad Feszültség Áram Teljesítmény tényező Feszültség Áram Teljesítmény tényező Mérési idő Feszültség Áram Teljesítmény tényező Feszültség Áram Teljesítmény tényező Mérési idő Primer Primer Primer Primer (30 300) V (0, ) A ,25 induktív vagy kapacitív ( ) Hz (30 300) V (0, ) A ,25 induktív vagy kapacitív ( ) Hz ( ) s ( ) V (0, ) A ,25 induktív vagy kapacitív ( ) Hz ( ) V (0, ) A ,25 induktív vagy kapacitív ( ) Hz ( ) s ( ) V 100 V ( ) V 100 V ( ) V 100 V ( ) V 100 V Kiterjesztési tényező megbízhatósági szint relatív? Bizonytalansági mátrix Megjegyzés Sorszám 200 µw/va 2 95% Igen µwh/vah 2 95% Igen Mérési tartomány 100 másodperc tartamú mérésre rvényes 300 µw/va 2 95% Igen µwh/vah 2 95% Igen % Nem 15 µrad 2 95% Nem % Nem 80 µrad 2 95% Nem Mérési tartomány 100 másodperc tartamú mérésre rvényes 135a 136a

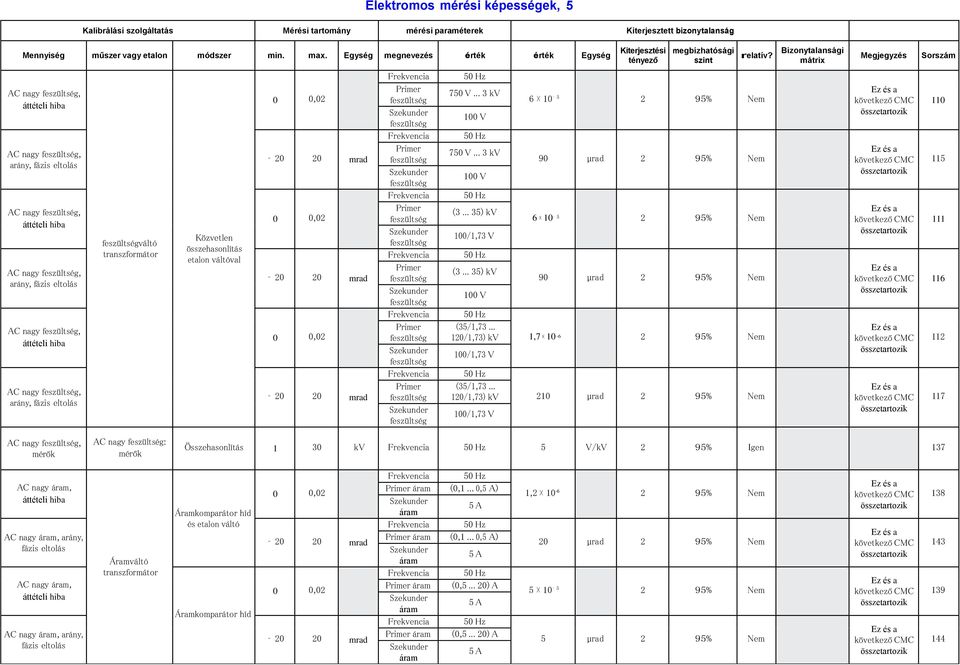

17 Elektromos mérési képességek, 5 Kalibrálási szolgáltatás Mérési tartomány mérési paraméterek Kiterjesztett bizonytalanság Mennyiség műszer vagy etalon módszer min. max. Egység megnevezés érték érték Egység Kiterjesztési tényező megbízhatósági szint relatív? Bizonytalansági mátrix Megjegyzés Sorszám AC nagy, áttételi hiba AC nagy, arány, fázis eltolás AC nagy, áttételi hiba AC nagy, arány, fázis eltolás AC nagy, áttételi hiba AC nagy, arány, fázis eltolás váltó transzformátor Közvetlen összehasonlítás etalon váltóval 0 0, mrad 0 0, mrad 0 0, mrad Primer Primer Primer Primer Primer Primer 750 V... 3 kv 100 V 750 V... 3 kv 100 V ( ) kv 100/1,73 V ( ) kv 100 V (35/1, /1,73) kv 100/1,73 V (35/1, /1,73) kv 100/1,73 V % Nem 90 µrad 2 95% Nem % Nem 90 µrad 2 95% Nem 1, % Nem 210 µrad 2 95% Nem AC nagy, mérők AC nagy : mérők Összehasonlítás 1 30 kv 5 V/kV 2 95% Igen 137 AC nagy áram, áttételi hiba AC nagy áram, arány, fázis eltolás AC nagy áram, áttételi hiba AC nagy áram, arány, fázis eltolás Áramváltó transzformátor Áramkomparátor híd és etalon váltó Áramkomparátor híd 0 0, mrad 0 0, mrad Primer áram (0,1... 0,5 A) áram 5 A Primer áram (0,1... 0,5 A) áram 5 A Primer áram (0, ) A áram 5 A Primer áram (0, ) A áram 5 A 1, % Nem 20 µrad 2 95% Nem % Nem 5 µrad 2 95% Nem

18 Elektromos mérési képességek, 6 Kalibrálási szolgáltatás Mérési tartomány mérési paraméterek Kiterjesztett bizonytalanság Mennyiség műszer vagy etalon módszer min. max. Egység megnevezés érték érték Egység Kiterjesztési tényező megbízhatósági szint relatív? Bizonytalansági mátrix Megjegyzés Sorszám AC nagy áram, áttételi hiba AC nagy áram, arány, fázis eltolás AC nagy áram, áttételi hiba AC nagy áram, arány, fázis eltolás AC nagy áram, áttételi hiba AC nagy áram, arány, fázis eltolás Áramváltó transzformátor Áramkomparátor híd és etalon váltó 0 0, mrad 0 0, mrad 0 0, mrad Primer áram áram Primer áram áram Primer áram áram Primer áram áram Primer áram áram Primer áram áram ( ) A 5 A ( ) A 5 A ( ) A 5 A ( ) A 5 A (0,5... 5) ka 5 A (0,5... 5) ka 5 A % Nem 10 µrad 2 95% Nem 1, % Nem 15 µrad 2 95% Nem % Nem 30 µrad 2 95% Nem

19 mátrix 1. AC : AC - dc átalakítási különbség, kis en (OMH azonosító: 57a), közepes en (OMH azonosító: 57c), nagy en (OMH azonosító: 57d); kiterjesztett bizonytalanság értékek μv/v-ban 20 Hz 40 Hz 40 Hz 300 Hz 300 Hz 30 khz 30 khz 50 khz 50 khz 100 khz 100 khz 300 khz 300 khz 500 khz 500 khz 700 khz 700 khz 1 MHz 10 mv 20 mv mv 50 mv mv 100 mv mv mv ,25 V 0,5 V ,5 V 3 V V 10 V V 20 V V 50 V V 200 V V 500 V V 1000 V

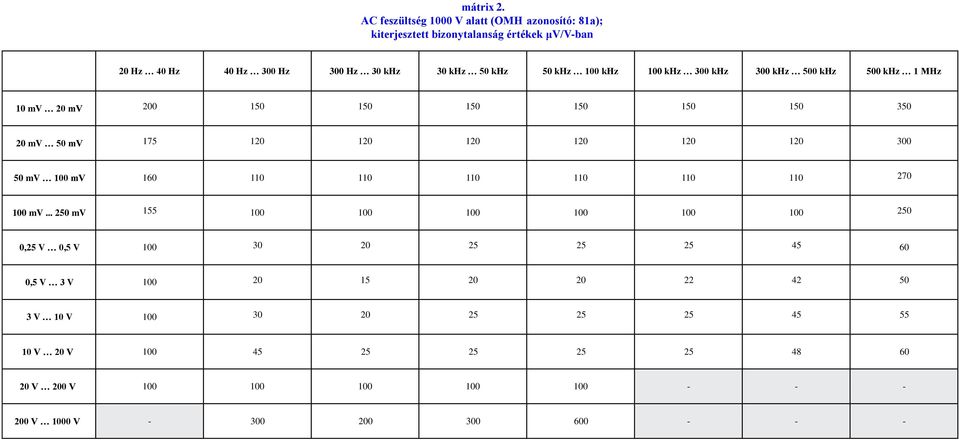

20 mátrix 2. AC 1000 V alatt (OMH azonosító: 81a); kiterjesztett bizonytalanság értékek μv/v-ban 20 Hz 40 Hz 40 Hz 300 Hz 300 Hz 30 khz 30 khz 50 khz 50 khz 100 khz 100 khz 300 khz 300 khz 500 khz 500 khz 1 MHz 10 mv 20 mv mv 50 mv mv 100 mv mv mv ,25 V 0,5 V ,5 V 3 V V 10 V V 20 V V 200 V V 1000 V

21 mátrix 3. AC 1000 V alatt (OMH azonosító: 93); kiterjesztett bizonytalanság értékek μv/v-ban 20 Hz 40 Hz 40 Hz Hz 45 Hz 300 Hz 300 Hz... 1 khz 1 khz 20 khz 20 khz 30 khz 30 khz 50 khz 50 khz 100 khz 100 khz 300 khz 300 khz 500 khz 500 khz 1 MHz 10 mv 20 mv mv 50 mv mv 100 mv mv 250 mv ,25 V 0,5 V ,5 V 3 V V 10 V V 20 V V 200 V V 750 V V 1000 V

22 mátrix 4. AC áram: AC-dC átalakítási különbség (OMH azonosító: 118); kiterjesztett bizonytalanság értékek μa/a-ban 40 Hz 10 khz 10 khz 20 khz 2,5 ma 50 ma ma 1 A A 5 A mátrix 5. AC áram 100 A alatt (OMH azonosító: 127); kiterjesztett bizonytalanság értékek ma/a-ban 10 Hz 20 Hz 20 Hz 40 Hz 40 Hz 1 khz 1 khz 5 khz 5 khz 10 khz 0,1 ma 0,2 ma ,2 ma 0,5 ma ,5 ma 2 ma ma 20 ma ma 200 ma ma 300 ma ma 500 ma ma 2 A

23 idő- és frekvencia mérések, mérési képességek Kalibrálási szolgáltatás Mérési tartomány Mérési paraméterek Kiterjesztett bizonytalanság Mennyiség Időskálakülönbség Műszer vagy etalon Helyi idő UTC Helyi frekvencia etalon Általános frekvencia etalon Módszer Minimum Maximum Egység Megnevezés Érték Érték Egység Fázisidő-mérés Közvetlen összehasonlítás frekvenciaszámlálóval Impulzus amplitúdó s Előrejelzési időtartam 5 5 MHz Kiterjesztés i Megbízhatóság i szint Relatív? (0,1... 1) V % ns Nem 20 nap % 1 nap 2, % , Átlagolási % Hz/Hz idő Hz 1000 s 5, % Igen Sorszám
