2 A KÉSZÜLÉKEK BEÜZEMELÉSE ELŐTT FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET A SABIANA fan coil berendezéseket lakossági, ipari, kereskedelmi, sport célú létesítmények hűtési, fűtési feladatainak ellátására tervezték. A berendezés nem használható: Nagy páratartalmú helyiségekben Kültérben Robbanásveszélyes helyen Korrozív vagy agresszív anyagokat tartalmazó légtérben. Győződjön meg róla, hogy a beépítési környezet nem tartalmaz olyan anyagokat, amelyek a hőcserélő alumínium lamellázatát korrodálhatná. FŐBB KOMPONENSEK HÁZ: Festett, horganyzott acéllemezből készül, karcolásálló műanyag oldalburkolattal. A burkolat könnyen eltávolítható szereléskor. A készülék tetején elhelyezett kifúvózsalu fix lamellázatú, megfordítható a kifúvási irány változtatásához. VENTILÁTOR: Extra csendes, centrifugál vagy tangenciális lapátozású járókerék, gyárilag statikailag és dinamikailag kiegyensúlyozva, direkt hajtással szerelve. MOTOR: Egyfázisú, négysebességű (3 bekötve) motor állandó kondenzátorral, rezgéscsillapító felfüggesztéssel. IP 20 védettségű. HŐCSERÉLŐ: Rézcsövekből és alumínium lamellázatból áll. A 3-4 soros hőcserélő ½ csatlakozású. Az osztó légtelenítővel és 1/8 leeresztő csonkkal van ellátva. A Futura berendezéseket kiegészítő hőcserélővel is lehet rendelni (4 csöves kivitel), amelynek ½ csatlakozója van. Alapesetben a készülékek bal oldalán található a víz csatlakozás, de ez rendeléskor felár nélkül kérhető a jobb oldalra is, illetve a helyszínen is könnyen megfordítható. SZŰRŐ: Tisztítható, szintetikus síkszűrő. KONDENZTÁLCA: Műanyag, L alakú, a szerkezetbe integrálva. 1. oldal

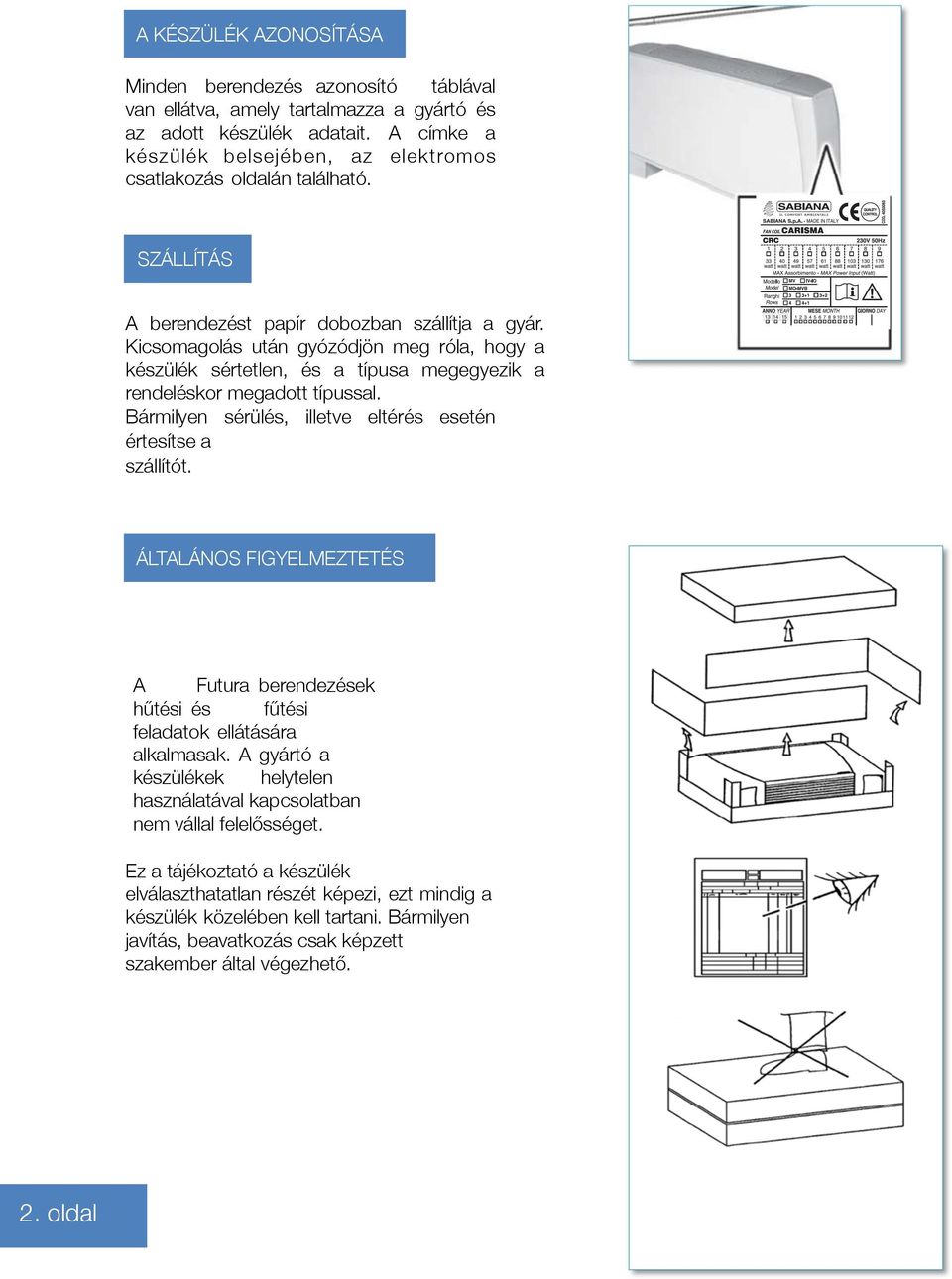

3 2. oldal Minden berendezés azonosító táblával van ellátva, amely tartalmazza a gyártó és az adott készülék adatait. A címke a készülék belsejében, az elektromos csatlakozás oldalán található. A berendezést papír dobozban szállítja a gyár. Kicsomagolás után gyózódjön meg róla, hogy a készülék sértetlen, és a típusa megegyezik a rendeléskor megadott típussal. Bármilyen sérülés, illetve eltérés esetén értesítse a szállítót. A Futura berendezések hűtési és fűtési feladatok ellátására alkalmasak. A gyártó a készülékek helytelen használatával kapcsolatban nem vállal felelősséget. Ez a tájékoztató a készülék elválaszthatatlan részét képezi, ezt mindig a készülék közelében kell tartani. Bármilyen javítás, beavatkozás csak képzett szakember által végezhető. A KÉSZÜLÉK AZONOSÍTÁSA SZÁLLÍTÁS ÁLTALÁNOS FIGYELMEZTETÉS

4 FONTOS BIZTONSÁGI SZABÁLYOK A készülék üzemeltetése előtt győződjön meg róla, hogy A berendezés nincs csatlakoztatva az elektromos hálózatra. A vízoldali szelepek zárva vannak, és a hőcserélő felülete lehült. Be van építve egy biztonsági főkapcsoló a készülék közvetlen közelében. A helyiségben nincsen tűzveszélyes, vagy robbanásveszélyes anyag. A levegő kifúvását nem akadályozza semmi. Biztonsági okokból szerelje fel az alsó zárópanelt, amennyiben a berendezést MV kivitelben és láb nélkül használja. Ennek elmulasztása balesetveszélyhez vezethet. A készülék mozgatásakor ügyeljen arra, hogy a készülék súlya meghaladhatja a 30 kg-ot. A ventilátor fordulatszáma elérheti az 1/1000 1/perc fordulatot. Ne dugjon be szerszámot, illetve a kezét a forgó járókerékhez Ne távolítsa el a biztonsági címkét a készülékről A készülék megfelelően földelve van. Ne távolítsa el a védő burkolatot az elektromos dobozról Amennyiben a szűrőt cseréli, illetve tisztitja, győződjön meg róla, hogy megfelelően visszahelyezte a készülék indítása előtt Mindig használjon eredeti gyári alkatrészeket. Különösen hideg környezetben, amennyiben a berendezést hosszú ideig nem használja, gondoskodjon a vízkör leürítéséről. Amennyiben a készülék frisslevegős zsaluval van ellátva, ellenőrizze, hogy a hőcserélő nincs fagyveszélynek kitéve. 3. oldal

5 ÜZEMELÉSI TARTOMÁNY FAN COIL ÉS HŐCSERÉLŐ Maximális fűtőközeg hőmérséklet =85 o C Minimális hűtőközeg hőmérséklet = 5 o C Maximális üzemi nyomás = 8 bar Elektromos feszültség szint = 230 V 50 Hz TERMOELEKTROMOS SZELEP: Üzemi nyomás = 10 bar Maximális közeghőmérséklet = 100 o C Maximális környezeti hőmérséklet = 50 o C Elektromos feszültség szint = 230 V 50/60 Hz Védettség = IP 44 Zárási idő = 180 mp Maximális glykol tartalom = 50% 4. oldal MECHANIKAI TELEPÍTÉS A készülék pozicionálása után győződjön meg róla, hogy a légbeszívás, illetve a légkifúvás akadálytalan. Rögzítse a készülék házát a falhoz, illetve a mennyezethez. Burkolattal ellátott készülékek esetében a készülék rögzítését követően helyezze fel a burkolatot a mellékelt csavarok segítségével. Helyezze be a szűrőt a kihúzható szűrőkeretbe, majd tolja azt be a helyére.

6 FONTOS MINDIG BIZTOSÍTSON KB. 8 MM- ES LEJTÉST A KÉSZÜLÉKNEK A KONDENZ- KIVEZETÉS IRÁNYÁBA VÍZOLDALI CSATLAKOZÁSOK FONTOS MINDIG HASZNÁLJON 2 VILLÁSKULCSOT A TEHERMENTESÍTÉSE ÉRDEKÉBEN KÉSZÜLÉK CSONKJÁNAK A csatlakozási oldal megváltoztatásához járjon el az alábbiak szerint: Csavarja ki a hőcserélőt rögzítő 4 csavart, és emelje ki a hőcserélőt. Vegye le a hőcserélőről a zárólemezeket. Kösse ki az elektromos kábeleket, távolítsa el az elektromos csatlakozó dobozt. Fordítsa meg a hőcserélőt, rögzítse, szerelje vissza az elektromos szerelvényeket a másik oldalra. x 5. oldal

7 6. oldal FONTOS Ajánlott szifon beépítése a kondenz elvezetés után. A kondenz elvezető csövet legalább 3 cm/m lejtéssel szerelje. Amennyiben kiegészítő hőcserélővel rendelkezik a berendezés, ennek megfordításához szintén az előzőekben leírt módon járjon el. Ha a készülékhez 3 járatú szelepet csatlakoztat, csatlakoztassa a fitting készlet megfelelő elemeit a fan coil csonkjaihoz, illetve a szelepekhez. Nyáron, amikor a készülék hosszú ideig nem üzemel, ajánlott a vízoldali szelepek elzárása, annak érdekében, hogy megakadályozzuk a készülék burkolatán fellépő kondenzációt. Burkolatos berendezések esetében a felső kifúvó rács megfordításával ellentétes kifúvási irányt érhetünk el. ELEKTROMOS CSATLAKOZÁS Győződjön meg róla, hogy a hálózat feszültségszintje 230 V 50 Hz. Győződjön meg róla, hogy a hálózat képes a berendezés számára szükséges áramerősség biztosítására az egyéb fogyasztók figyelembevételével. Az elektromos csatlakozást mindig a helyi szabványok és előírások alapján készítse el. A berendezést mindig megfelelő földeléssel lássa el. A készülék házának megbontása előtt minden esetben feszültségmentesítse a berendezést.

8 Jelmagyarázat: MC5 = elektromos sorkapocs MFC = fan coil kapocsdoboz M = ventilátor E = vízszelep (2 csöves készüléknél) E1= melegvíz szelep E2 = hidegvíz szelep CH = külső téli-nyári átváltó F = elektromos fűtés SA = léghőmérséklet érzékelő TME = minimál határoló termosztát G = sárga/zöld B = világoskék R = piros = alacsony fordulat A = narancs = közepes fordulat N = fekete = magas fordulat M = barna D = sötétkék ELEKTROMOS KAPCSOLÁSOK 1 DB KÉSZÜLÉK VEZÉRLÉSE 7. oldal

9 BURKOLATOS KÉSZÜLÉKEK CSOPORTVEZÉRLÉSE KEVERŐSZELEP NÉLKÜL 8. oldal

10 KEVERŐSZELEPPEL 9. oldal

11 BURKOLAT NÉLKÜLI KÉSZÜLÉKEK CSOPORTVEZÉRLÉSE KEVERŐSZELEP NÉLKÜL 10. oldal

12 KEVERŐSZELEPPEL 11. oldal

13 TISZTÍTÁS, KARBANTARTÁS, TARTALÉK ALKATRÉSZEK FONTOS Mielőtt a készüléket karbantartja, győződjön meg róla, hogy a berendezés nincs feszültség alatt VENTILÁTOR Nem igényel karbantartást HŐCSERÉLŐ Rendszeres karbantartást igényel SZŰRŐ Tisztítsa rendszeresen porszívóval, amennyiben már nem tisztítható, cserélje ki gyári alkatrészre. TARTALÉKALKATRÉSZEK Tartalék alkatrész rendelésekor kérjük, mindig adja meg a készülék pontos típusát, megnevezését, lehetőség szerint a gyári cikkszámát. 12. oldal
