1 Épüle>nformáció modellezés és épületenerge>ka M Labs Research Centre, Kent, UK Architects: Eurobuild, UK ÉIM és épületenerge>ka ÉIM és nyílt szakági tervkorrdináció ÉIM és épületenerge>ka Számítógépes megoldások M Labs Research Centre, Kent, UK Architects: Eurobuild, UK Filetóth Levente, filetoth@egt.bme.hu 1

2 ÉIM + épületenerge>ka (ÉEM) (BIM + Energy = BEM) Filetóth Levente, filetoth@egt.bme.hu 2

3 Az épületek globális hatása Az építési szektor energia igénye a legmagasabb, A világgazdaságra és a globális klímaváltozásra gyakorolt hatása kiemelkedően fontos Az épületek globális hatása 2050-ig 60% -kal kell csökkentenünk az épületek energia felhasználását Energe>kai tanúsítás a helyi előírások betartásával Meglévő és új épületek energeekai tanúsítása Épületek üzemeltetési költségeinek csökkentése Filetóth Levente, filetoth@egt.bme.hu 3

4 Fenntartható jövő Henry Deane Plaza, Rice Daubney Architects, Photo: Brett Boardman Yellow Tree House Restaurant Econia Business Park, C&J Architects Pacific Environment Architects Photo: Lucy Gauntlett Kormányzat: megújuló energiaforások kiaknázása Megrendelők: üzemeltetési költségek csökkentése Építész tervezők: gyors és egyszerű energeekai számítások Szabványok és tanúsítások Egyesült Államok Kanada Spanyolország Taiwan Ausztrália India Mexicó Nemzetközi Nemzeti és nemzetközi szervezetek és tanúsítványok Helyi előírásokat követő számítási eljárások Szigorított követelmények Filetóth Levente, 4

5 Szabványok és tanúsítások Nemzeti és nemzetközi szervezetek és tanúsítványok Helyi előírásokat követő számítási eljárások EN-13790, ANSI/ASHRAE 90.1 és DIN V 18599, EnEV 2009 Fenntartható épületek ÉIM- en alapuló megbízható és pontos számítások Helyi előírások figyelme vételével történő értékelés Tervezési döntéseket segítő eszközök biztosítása Filetóth Levente, filetoth@egt.bme.hu 5

6 Építészek + energetika Filetóth Levente, filetoth@egt.bme.hu 6

7 Építészek + energetika 1. Gyorsan és egyszerűen használható 2. Bármely tervfázisban alkalmazható 3. Érthető, tömör grafikus eredmények 1. Gyors és egyszerű Az építészek számára csak az bír jelentőséggel ami: ráfér A3- ra, ha rajz; ráfér A4- re ha írás; nem több mint 1 klikk ha CAD Filetóth Levente, filetoth@egt.bme.hu 7

8 2. Bármely tervfázisban használható Koncepcionális tervek, vázlattervek Engedélyezési, kiviteli tervek Koncepcióterv energetikai szerepe Az épület energetikáját 80%-ban meghatározó tervezési döntések a koncepciótervek kidolgozása során eldőlnek. Épületenergetikára gyakorolt hatás Építési költségeket meghatározó hatás Filetóth Levente, filetoth@egt.bme.hu 8

9 Koncepcióterv energetikai szerepe A koncepciótervek, vázlattervek létrehozása során az építészek jellemzően nem vonnak be energetikus szakembereket a tervfolyamatba. 3. Érthető eredmények Az építészek számára csak az bír jelentőséggel ami: ráfér A3- ra, ha rajz; ráfér A4- re ha írás; nem több mint 1 klikk ha CAD Filetóth Levente, filetoth@egt.bme.hu 9

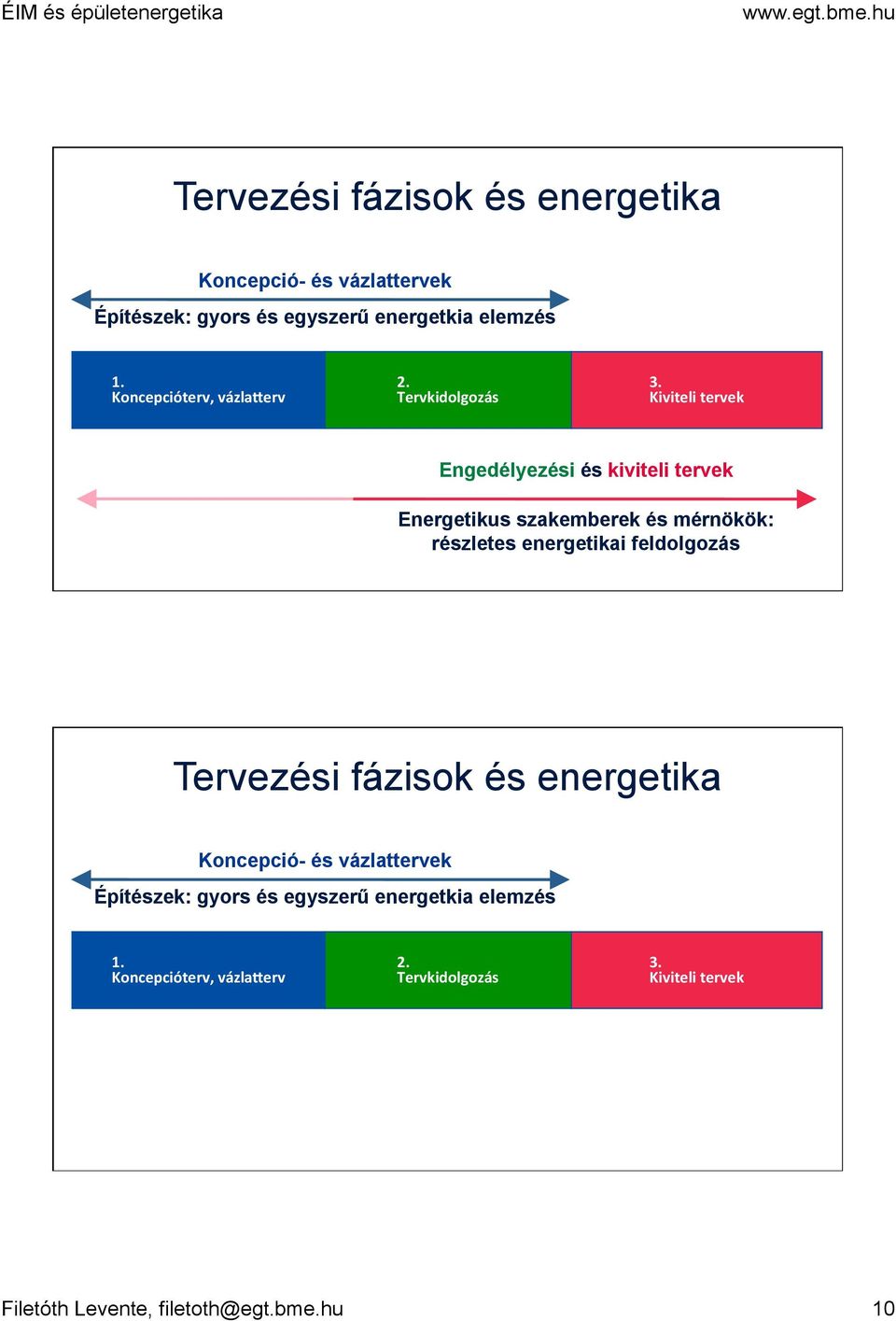

10 Tervezési fázisok és energetika Koncepció- és vázlattervek Építészek: gyors és egyszerű energetkia elemzés 1. Koncepcióterv, vázla[erv 2. Tervkidolgozás 3. Kiviteli tervek Engedélyezési és kiviteli tervek Energetikus szakemberek és mérnökök: részletes energetikai feldolgozás Tervezési fázisok és energetika Koncepció- és vázlattervek Építészek: gyors és egyszerű energetkia elemzés 1. Koncepcióterv, vázla[erv 2. Tervkidolgozás 3. Kiviteli tervek Filetóth Levente, 10

11 Tervváltozatok összehasonlítása Tervezési döntéshozatal segítése Filetóth Levente, 11

12 Tervezési fázisok és energetika 1. Koncepcióterv, vázla[erv 2. Tervkidolgozás 3. Kiviteli tervek Engedélyezési és kiviteli tervek Energetikus szakemberek és mérnökök: részletes energetikai feldolgozás Energetikát befolyásoló jellemzők Ado[ jellemzők Helyszíni klíma, időjárás Felhasználói szokások, elvárások Process energy Légcsereszám KörnyzeE tényezők Szomszédos épületek Helyiségek hőmérséklete Stb Építészek, társtervezők által befolyásolható jellemzők Épület tájolása Épület befoglaló tömege Külső szerkezetek jellemzői Funkciók kialakítása Üvegezef szerkezetek jellemzői ÉpületgépészeE rendszerek jell. Filetóth Levente, 12

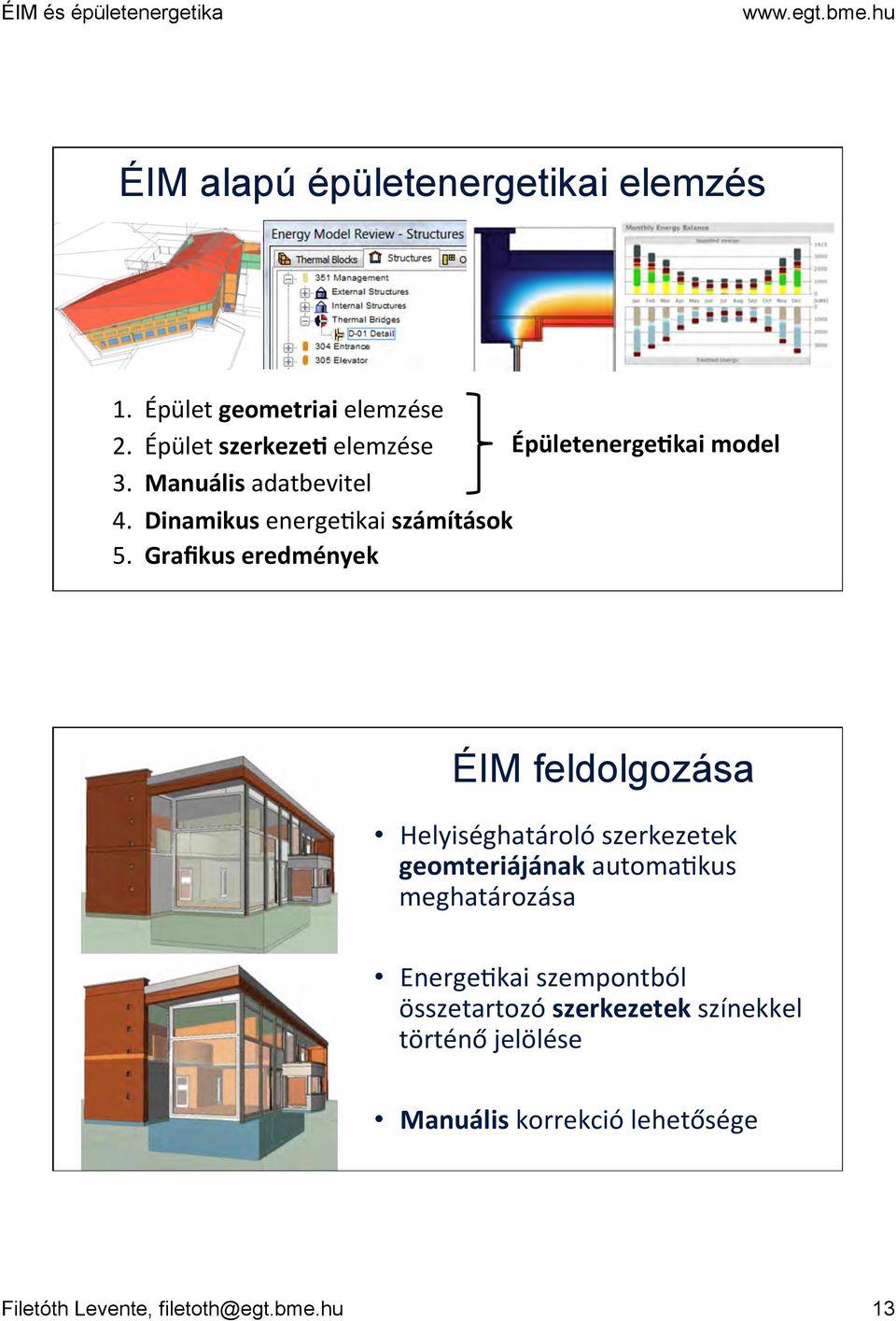

13 ÉIM alapú épületenergetikai elemzés 1. Épület geometriai elemzése 2. Épület szerkeze> elemzése Épületenerge>kai model 3. Manuális adatbevitel 4. Dinamikus energeekai számítások 5. Grafikus eredmények ÉIM feldolgozása Helyiséghatároló szerkezetek geomteriájának automaekus meghatározása EnergeEkai szempontból összetartozó szerkezetek színekkel történő jelölése Manuális korrekció lehetősége Filetóth Levente, 13

14 ÉIM geometriai elemzése ÉIM szerkezeti elemzése Szerkezetek, anyagok és nyílászárók Földrajzi adottságok és éghajlat figyelembe vétele 3D, multi-zóna szimulációs model Beépített anyagkatalógus Filetóth Levente, 14

15 Szerkezetek és anyagok megadása Szerkezetek és anyagok megadása Filetóth Levente, 15

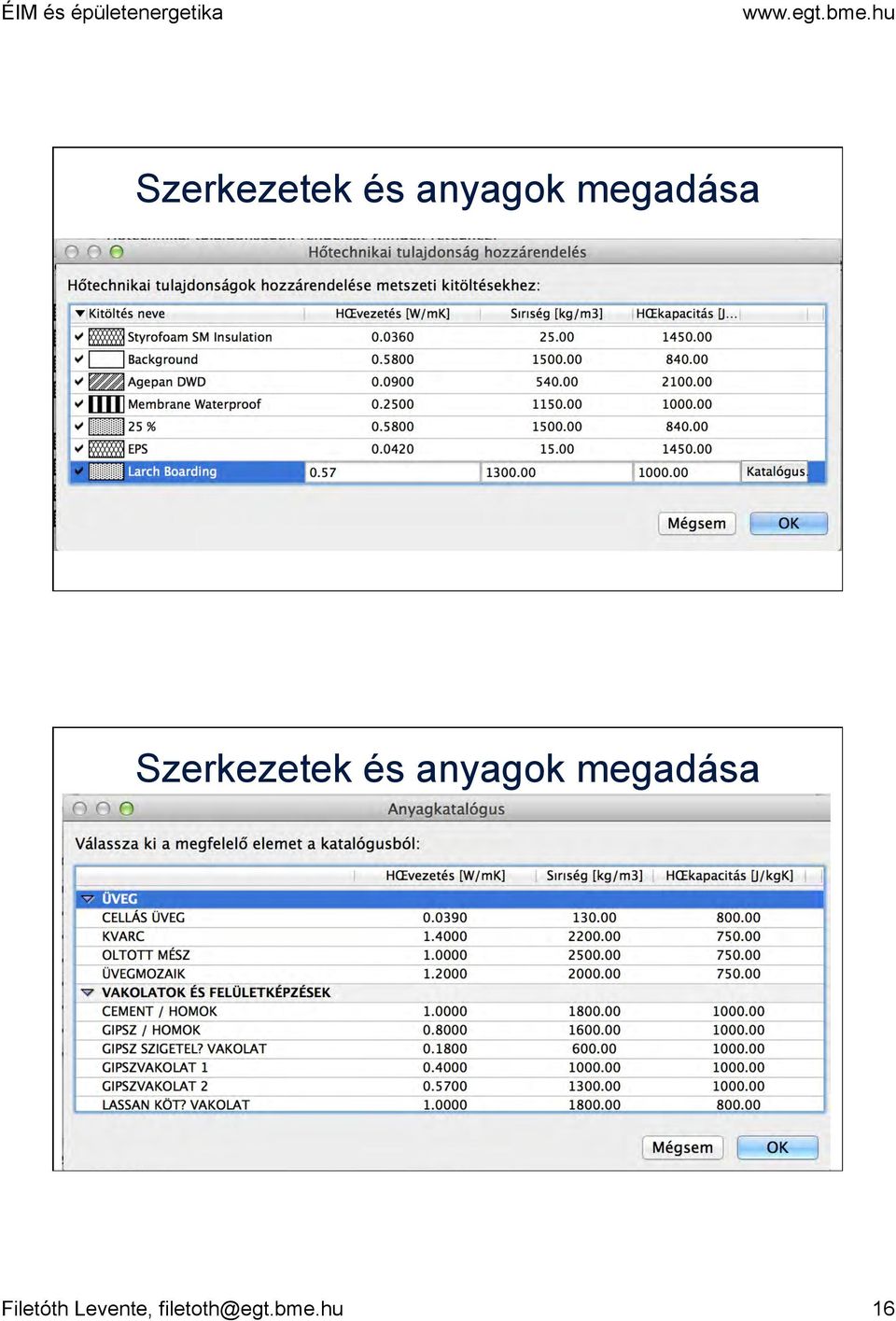

16 Szerkezetek és anyagok megadása Szerkezetek és anyagok megadása Filetóth Levente, 16

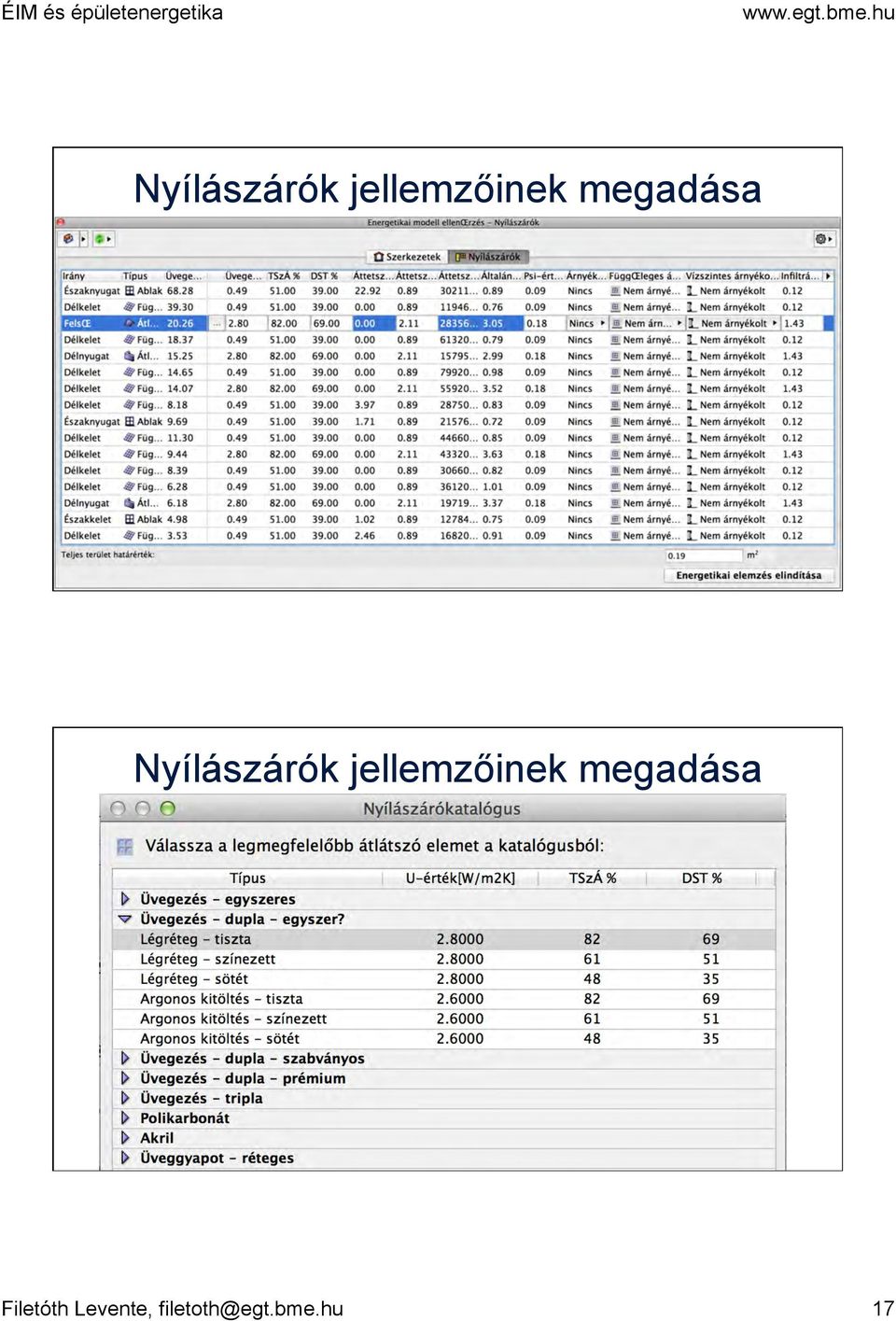

17 Nyílászárók jellemzőinek megadása Nyílászárók jellemzőinek megadása Filetóth Levente, 17

18 Nyílászárók jellemzőinek megadása Egyéb adatok manuális megadása Filetóth Levente, 18

19 Környezeti beállítások Környezeti beállítások: Terv helye Filetóth Levente, 19

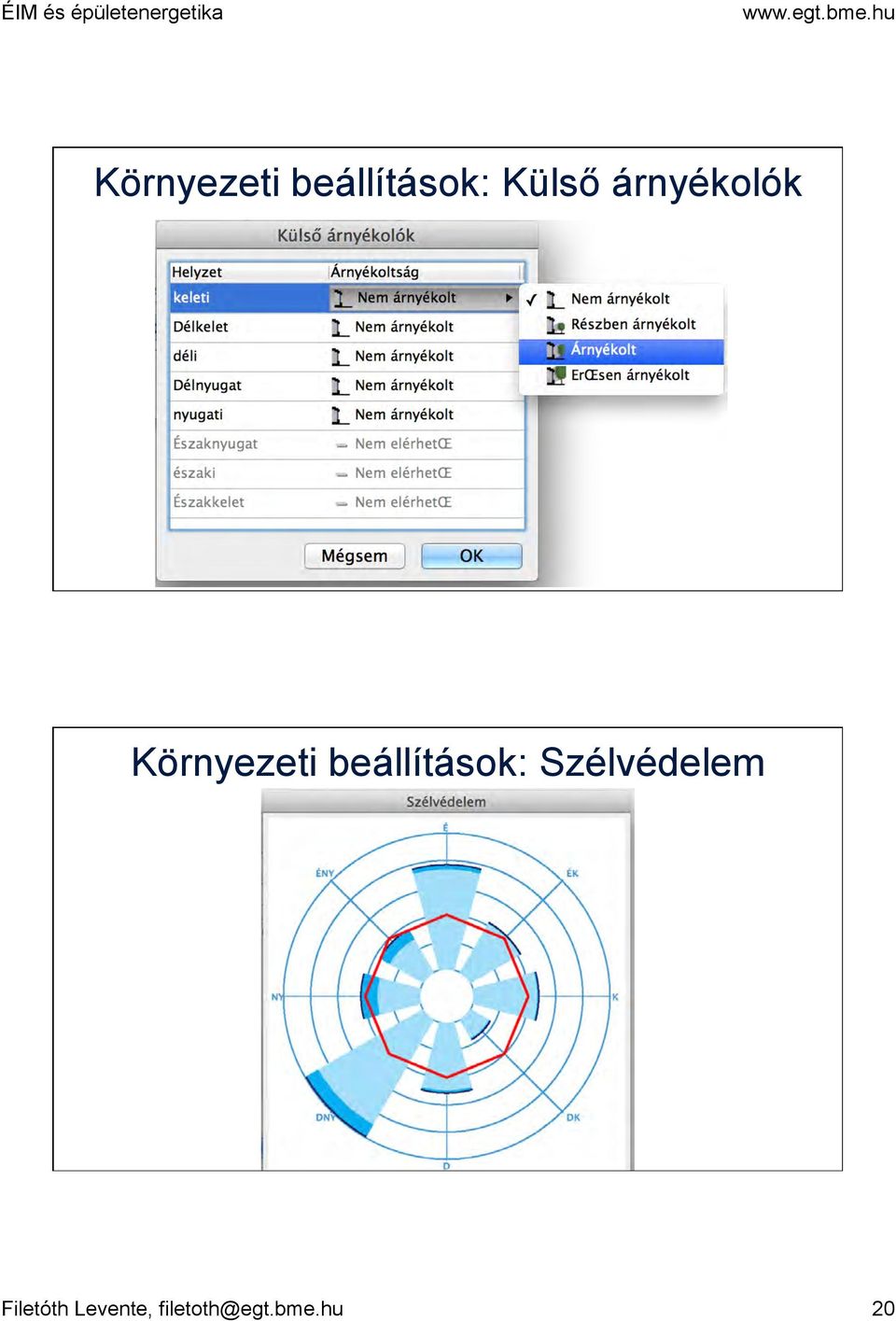

20 Környezeti beállítások: Külső árnyékolók Környezeti beállítások: Szélvédelem Filetóth Levente, 20

21 Időjárási adatok Működési profilok Filetóth Levente, 21

22 Épületgépészeti rendszerek Fűtés és hűtés, HMV készítés, Szellőzés Épületgépészeti rendszerek Filetóth Levente, 22

23 Épületgépészeti rendszerek Hővisszanyerő rendszerek Napkollektorok Hőszivattyúk Épületgépészeti rendszerek Filetóth Levente, 23

24 Energiaforrás jellemzők Energetikai (thermo) zónák megadása Filetóth Levente, 24

25 Energetikai profilok megadása Szerkezetek besorolása Filetóth Levente, 25

26 Talajon fekvő padló kezelése 1. Talajon fekvő padló kezelése 1. Filetóth Levente, 26

27 Nyílászáró szerkezet elemzése Szoláris nyereség számítása 1. Filetóth Levente, 27

28 Szoláris nyereség számítása 2. Filetóth Levente, 28

29 Hőhidak azonosítása Filetóth Levente, 29

30 Hőhidak azonosítása Energetikai elemzés Filetóth Levente, 30

31 Eredmények 1. Eredmények 2. Filetóth Levente, 31

32 Eredmények 3. Eredmények 4. Filetóth Levente, 32

33 Dinamikus energetikai számítás EN : EN szabvány alapján IEA- BESTEST: DOE- 2 teszt ASHRAE- BESTEST: standarok StruSop- BESTEST ASHRAE 140 szabvány Filetóth Levente, filetoth@egt.bme.hu 33

34 Számítás pontossága 4. <1% Eredmények értékelése Filetóth Levente, 34

35 Eredmények értékelése Tervalternatívák energetikai elemzése Eredmények összehasonlítása Tervezési döntéshozatal elősegítése Microsop irodaépület, Lukács és Vikár építésziroda Filetóth Levente, 35

36 Irodaépület energiatudatos felújítása Microsop Office Complex, Architect: Lukacs & Vikar Architects Irodaépület energiatakrékos felújítása Energiatudatos felújítási alternatívál ekemzése Üvegezett homlokzatok külső árnyékolása Megújuló energia hasznosításának kiaknázása Filetóth Levente, 36

37 Eredmények értékelése Hadlow College, Tornbridge, Kent, UK, Építész: James Anwyl Első tanúsított passzív középület Angliában Hagyományos hűtés és fűtés nélkül használható Alacsony energiafogyasztás Légtömör szerkezetek és csomópontok Eredmények értékelése Microsop Office Complex, Architect: Lukacs & Vikar Architects Hadlow College, Tornbridge, Kent, UK, Architect: James Anwyl - 80% - 70% - 90% Energiafogyasztás Üzemeltetési költségek CO 2 kibocsájtás - 50% - 45% - 75% Filetóth Levente, filetoth@egt.bme.hu 37

38 E U R O B U I L D építésziroda EURO BUILD Eurobuild Filetóth Levente, filetoth@egt.bme.hu 38

39 Eurobuild Eurobuild Filetóth Levente, 39

40 Eurobuild Eurobuild Filetóth Levente, 40

41 M Labs Research Centre LocaEon: East Malling, Kent, UK Client: East Malling Research Eurobuild Eurobuild Filetóth Levente, 41

42 Entomology A: m2 Pa: 2 All dimensions to be verified on site. All information to be checked by contractor for accuracy and fit. Do not scale drawing. Read drawing in conjunction with all other contract documents. Any identified discrepancies should be pointed out to the design team. At construction status this drawing remains design intent only. Drawings are subject to statutory approvals and site surveys. EUROBUILD 2011 Store A: m2 Corridor Entomology A: m2 Pa: 2 Corridor Entomology A: m2 Pa: 1 Strawberry A: m2 Pa: 2 Strawberry A: m2 Strawberry A: m2 Pa: 2 Corridor Corridor HDC WC Female A: m2 Pa: 2 A: m2 Pa: 1 Strawberry A: m2 Pa: 2 Strawberry A: m2 Pa: 2 Strawberry A: m2 Pa: 2 Store [O] 0 A: m2 IT Plant Cleaner Corridor Corridor Corridor Students 0 A: m2 Pa: 4 Stairwell 0 A: m2 Entomology A: m2 Pa: 2 Grow Room A: m2 Corridor Head of Science 0 A: m2 Pa: 1 Finance 0 A: m2 Pa: 4 Company Secretary 0 A: m2 Pa: 1 CEO 0 Company Sec. PA 0 A: m2 Pa: 1 Procurement 0 A: m2 Pa: 1 Stairwell 0 A: m2 Pa: 1 A: m2 Public Relations 0 A: m2 Pa: 1 Corridor 0 A: m2 Corridor CEO PA 0 A: m2 Pa: 1 Mushrooms A: m2 Pa: 2 WC Female A: m2 Pa: 2 Corridor Pathology Clean A: m2 Pa: 2 Entomology A: m2 Pa: 1 Fund Raising 0 A: m2 Pa: 1 Pathology Dirty A: m2 Pa: 1 Store 0 A: m2 Corridor Freezers A: m2 DNA [ELIZA] A: m2 Pa: 2 DNA [RNA] 04 A: m2 Pa: 2 Lab 0 A: m2 Corridor Dark Room 0 A: m2 Prep Room 04 A: m2 Pa: 2 Autoclaves A: m2 6 Smithys Close Plumpton Green Lewes BN7 3DL Tel.: +44 (0) Fax: +44 (0) plans@eurobuild.at EUROBUILD t/a Chi (Lowhouse) Ltd. Registered in England & Wales Company No.: VAT Reg. No.: Lab [Cleaning] 04 A: m2 Pa: 2 Job No. 121 Job Ref. M Labs Client East Malling Trust Site Address New Rd East Malling Kent ME19 6BJ Stairwell 0 A: m2 Pathology Clean A: m2 Pa: 2 Pathology Dirty A: m2 Pa: 1 Drawing Title EMB Scale Pathology Store 04 A: m2 Pa: 2 Status 1:100 Feasibility Rev. Date ÉIM és épületenergetika A.01.5 Eurobuild Eurobuild Filetóth Levente, filetoth@egt.bme.hu 42

43 ÉIM- alapú épületenerge>kai elemzés bemutató Filetóth Levente, 43

44 ÉIM + Épületenergetika ÉIM integráció o A bemenő adatok nagy része elérhető az építész által karban tartof ÉIM adatbázisból Építészek (is) használhatják o Nem szükséges mélyreható épüleuizikai szaktudás Dinamikus számítási eljárás o Dinamikus számítási eljárás o Gyors, grafikus eredmények Megbízható, pontos eredmények o Bármely tervezési fázisban Filetóth Levente, filetoth@egt.bme.hu 44
