1 Vacon Többcélú vezérléssel mőködı alkalmazás 5-1 Többcélú vezérléssel mőködı alkalmazás (par = 5) Tartalom 5 Többcélú vezérléssel mőködı alkalmazás Általános bevezetı Vezérlı I/O Vezérlıjel-logika paramétercsoport Paramétertáblázat Az 1. csoport paramétereinek leírása Speciális paraméterek, 2 8 csoport Paramétertáblázat A 2 8 csoport paramétereinek leírása 5-16

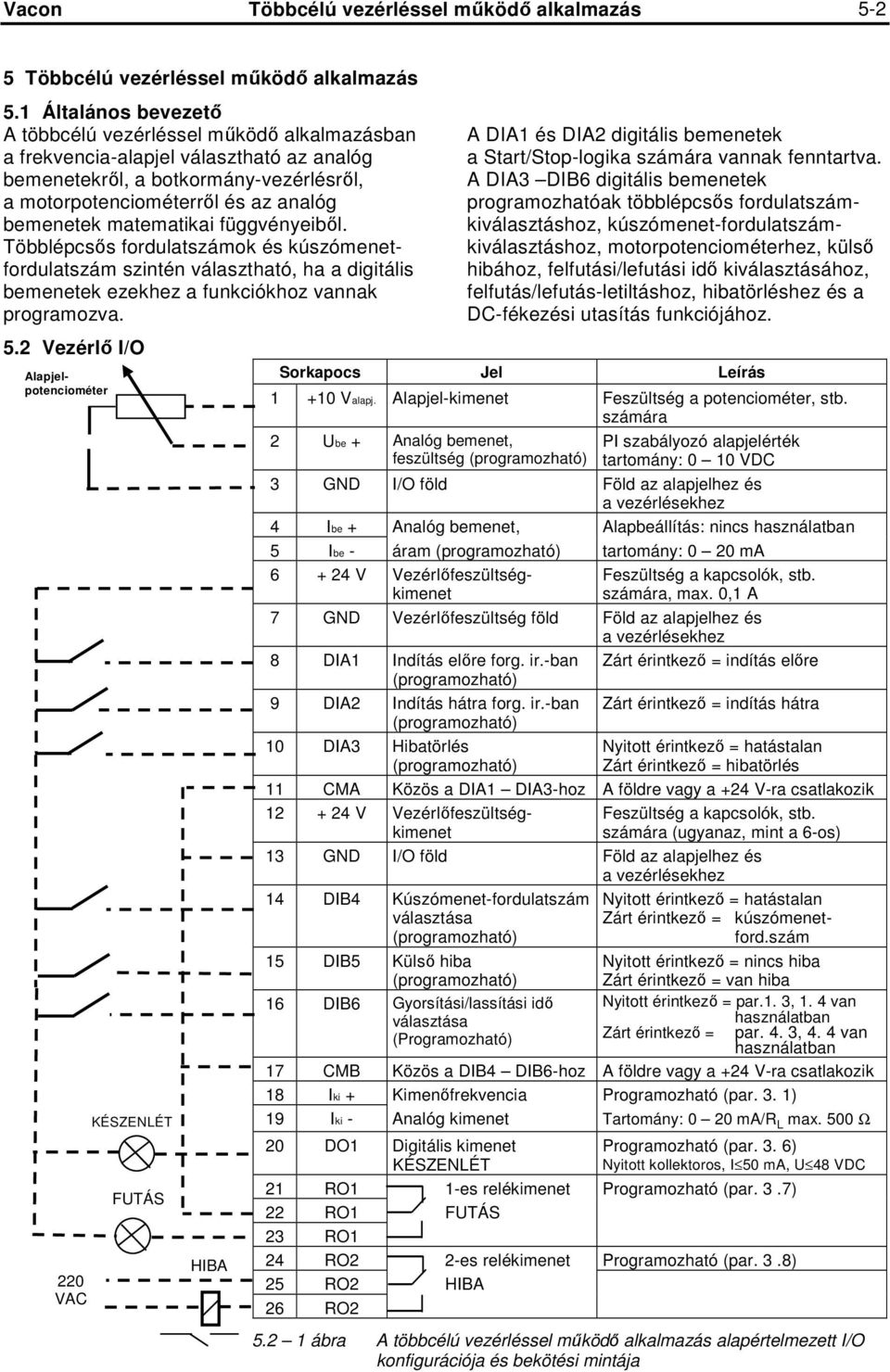

2 Vacon Többcélú vezérléssel mőködı alkalmazás Többcélú vezérléssel mőködı alkalmazás 5.1 Általános bevezetı A többcélú vezérléssel mőködı alkalmazásban a frekvencia-alapjel választható az analóg bemenetekrıl, a botkormány-vezérlésrıl, a motorpotenciométerrıl és az analóg bemenetek matematikai függvényeibıl. Többlépcsıs fordulatszámok és kúszómenetfordulatszám szintén választható, ha a digitális bemenetek ezekhez a funkciókhoz vannak programozva. 5.2 Vezérlı I/O Alapjelpotenciométer 220 VAC KÉSZENLÉT FUTÁS HIBA A DIA1 és DIA2 digitális bemenetek a Start/Stop-logika számára vannak fenntartva. A DIA3 DIB6 digitális bemenetek programozhatóak többlépcsıs fordulatszámkiválasztáshoz, kúszómenet-fordulatszámkiválasztáshoz, motorpotenciométerhez, külsı hibához, felfutási/lefutási idı kiválasztásához, felfutás/lefutás-letiltáshoz, hibatörléshez és a DC-fékezési utasítás funkciójához. Sorkapocs Jel Leírás Valapj. Alapjel-kimenet Feszültség a potenciométer, stb. számára 2 Ube + Analóg bemenet, feszültség (programozható) PI szabályozó alapjelérték tartomány: 0 10 VDC 3 GND I/O föld Föld az alapjelhez és a vezérlésekhez 4 Ibe + Analóg bemenet, Alapbeállítás: nincs használatban 5 Ibe - áram (programozható) tartomány: 0 20 ma V Vezérlıfeszültségkimenet Feszültség a kapcsolók, stb. számára, max. 0,1 A 7 GND Vezérlıfeszültség föld Föld az alapjelhez és a vezérlésekhez 8 DIA1 Indítás elıre forg. ir.-ban Zárt érintkezı = indítás elıre (programozható) 9 DIA2 Indítás hátra forg. ir.-ban (programozható) Zárt érintkezı = indítás hátra 10 DIA3 Hibatörlés (programozható) Nyitott érintkezı = hatástalan Zárt érintkezı = hibatörlés 11 CMA Közös a DIA1 DIA3-hoz A földre vagy a +24 V-ra csatlakozik V Vezérlıfeszültségkimenet Feszültség a kapcsolók, stb. számára (ugyanaz, mint a 6-os) 13 GND I/O föld Föld az alapjelhez és a vezérlésekhez 14 DIB4 Kúszómenet-fordulatszám választása (programozható) 15 DIB5 Külsı hiba (programozható) 16 DIB6 Gyorsítási/lassítási idı választása (Programozható) Nyitott érintkezı = hatástalan Zárt érintkezı = kúszómenetford.szám Nyitott érintkezı = nincs hiba Zárt érintkezı = van hiba Nyitott érintkezı = par.1. 3, 1. 4 van Zárt érintkezı = használatban par. 4. 3, 4. 4 van használatban 17 CMB Közös a DIB4 DIB6-hoz A földre vagy a +24 V-ra csatlakozik 18 Iki + Kimenıfrekvencia Programozható (par. 3. 1) 19 Iki - Analóg kimenet Tartomány: 0 20 ma/r L max. 500 Ω 20 DO1 Digitális kimenet KÉSZENLÉT Programozható (par. 3. 6) Nyitott kollektoros, I 50 ma, U 48 VDC 21 RO1 1-es relékimenet Programozható (par. 3.7) 22 RO1 FUTÁS 23 RO1 24 RO2 2-es relékimenet Programozható (par. 3.8) 25 RO2 HIBA 26 RO ábra A többcélú vezérléssel mőködı alkalmazás alapértelmezett I/O konfigurációja és bekötési mintája

3 Vacon Többcélú vezérléssel mőködı alkalmazás Vezérlıjel-logika Az ábra az I/O vezérlıjeleinek és a kezelıegység nyomógombjeleinek logikai rendszerét mutatja be. Paraméterek 1. 5 Alapjelválasztás 1. 6 Kúszómenet ford. szám-alapjel U be + PROGRAMOZHATÓ 2-es NYOMÓGOMB I be ± Botkormányvezérlés Botkormányvezérlés Ube + Ibe Ube - Ibe Ibe - Ube Ibe x Ube Többlépcsıs ford.számok (ha a DI bemenetek bármelyike erre a funkcióra van programozva) Belsı frekvenciaalapjel Fel Le Motorpot.méter alapjel Kúszómenet ford.sz választ. (programozható) Start elıre Start hátra Hibatörlés (programozható) Külsı hiba (programozható) Programozható start/stop és hátra forg. ir.-jel logika Hibatörlés Gyorsítási/lassítási idı választása Belsı hibatörlés Belsı indítás/leállítás Belsı hátra forg. ir. (programozható) = vezérlés = jel UD012K ábra A többcélú vezérléssel mőködı alkalmazás vezérlıjel-logikája. A kapcsolóállások a gyári beállításnak felelnek meg.

4 Vacon Többcélú vezérléssel mőködı alkalmazás Alapparaméterek 1. csoport Paramétertáblázat Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old Legkisebb frekvencia 0 fmax. 1 Hz 0 Hz Legnagyobb frekvencia fmin. 120/500 Hz 1 Hz 50 Hz *) es gyorsítási idı 0, s 0,1 s 3 s Fmin-tól (1.1) fmax-ig (1. 2) terjedı idı es lassítási idı 0, s 0,1 s 3 s Fmax-tól (1.2) fmin-ig (1. 1) terjedı idı 1. 5 Alapjelválasztás = Ube 3 = Ube - Ibe Kúszómenetfordulatszám fmin. fmax. (1. 1) (1. 2) 1 = Ibe 4 = Ibe - Ube 2 = Ube + Ibe 5 = Ube x Ibe 6 = Ube botkormány-vezérlése 7 = Ibe botkormány-vezérlése 8 = Jel a belsı motorpot.méterrıl 9 = Jel a belsı motorpot.méterrıl visszaáll a Vacon leállásakor 0,1 Hz 5,0 Hz Áramkorlát 0,1 2,5 x InCX 0,1 A 1,5 x InCX ***) Az egység kimeneti áramkorlátja [A] 1. 8 U/f arány választása = Lineáris 1 = Négyzetes karakterisztika 2 = Programozható U/f arány 1. 9 U/f optimalizálás = Nincs 1 = Automatikus nyomatékfokozás A motor névleges feszültsége A motor névleges frekvenciája A motor névleges fordulatszáma A motor névleges árama (In Mot) V 1 V Vacon CX/CXL/CXS2 sorozat Vacon CX/CXL/CXS4 sorozat Vacon CX/CXL/CXS5 sorozat Vacon CX6 sorozat Hz 1 Hz 50 Hz fn a motor adattáblájáról rpm 1 rpm 1420 rpm **) nn a motor adattáblájáról 5-8 2,5 x InCX 0,1 A InCX In a motor adattáblájáról Tápfeszültség V 230 V Vacon CX/CXL/CXS2 sorozat V 400 V Vacon CX/CXL/CXS4 sorozat V 500 V Vacon CX/CXL/CXS5 sorozat V 690 V Vacon CX6 sorozat Paraméterek rejtése A paraméterek láthatósága: 0 = Az összes paramétercsoport látható 1 = Csak az 1. csoport látható Paraméterérték rögzítése Letiltja a paraméterek változtatását: táblázat 1. paramétercsoport, alapparaméterek 0 = Változtatás engedélyezve 1 = Változtatás letiltva Figyelem! Paraméterváltoztatás csak a frekvenciaváltó leállított állapotában végezhetı *) Ha 1. 2 kisebb, mint a motor szinkron fordulatszáma, ellenırizze a motor és a hajtásrendszer alkalmasságát **) Alapérték a négypólusú motorhoz és a névleges mérető frekvenciaváltóhoz ***) Egészen M10-ig. Magasabb kategóriáknál esetrıl-esetre

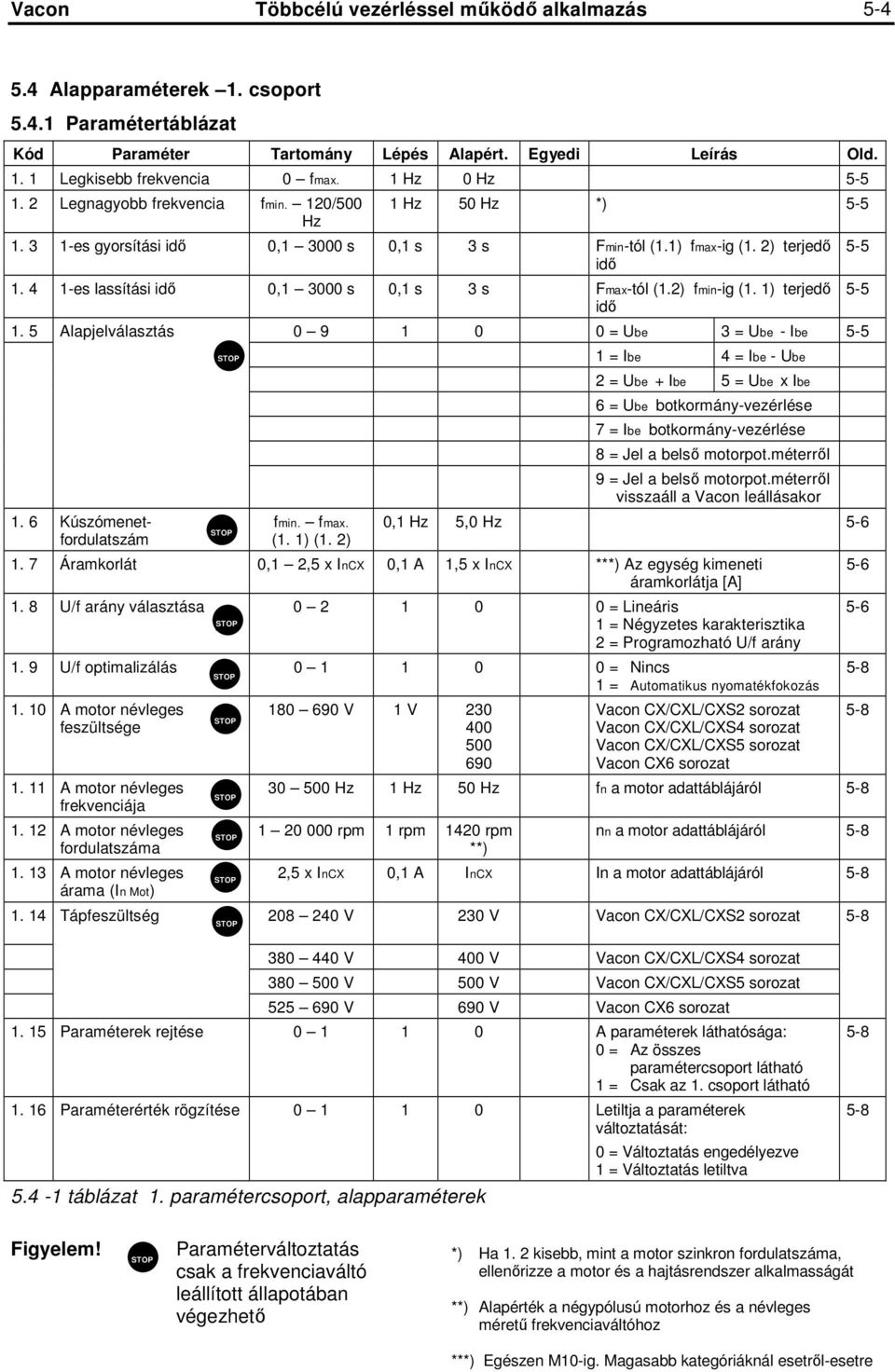

5 Vacon Többcélú vezérléssel mőködı alkalmazás Az 1. csoport paramétereinek leírása 1. 1, 1. 2 Legkisebb / legnagyobb frekvencia A frekvenciaváltó frekvenciakorlátainak meghatározására szolgál. Az 1. 1 és 1. 2 paraméterek alapértelmezett maximális értéke 120 Hz. Az 1. 2 = 120 Hz beállítással a készülék leállításakor (a FUTÁS [RUN] indikátor nem világít) az 1. 1 és 1. 2 paraméterek 500 Hz-re változnak. Ugyanakkor a kezelıpulti alapjel felbontása 0,01Hz-rıl 0,1 Hz-re változik. A max. érték 500 Hz-rıl 120 Hz-re való csökkentéséhez az 1. 2 = 119 Hz beállítást kell elvégezni a készülék leállításakor. 1. 3, 1. 4 Az 1-es gyorsítás ideje, az 1-es lassítás ideje: Ezek a korlátok megfelelnek annak az idınek, amely a kimeneti frekvenciának a beállított legkisebb értékrıl (par. 1. 1) a beállított legnagyobb értékre (1. 2) való növekedéséhez szükséges Alapjelválasztás 0 Analóg feszültségalapjel a 2 3 sorkapcsokról, pl. egy potenciométerrıl 1 Analóg áramalapjel a 4 5 sorkapcsokról, pl. egy távadóról 2 Alpjelképzés az analóg bemenetek értékeinek összegzésével 3 Alapjelképzés az analóg az Ibe árambemenet értékének az Ube feszültségbemenet értékébıl való kivonásával 4 Alapjelképzés az analóg az Ibe árambemenet értékének az Ube feszültségbemenet értékébıl való kivonásával 5 Alapjelképzés az analóg bementek értékeinek összeszorzásával 6 Botkormány-vezérlés az feszültségbemenetrıl (Ube) Jeltartomány Max. hátra irányú fordulatszám Forgásirány-váltás Max. elıre irányú fordulatszám 0 10 V 0 V 5 V + 10 V Egyedi Par x 10 V Az egyedi tartomány közbensı értéke Par x 10 V V - 10 V 0 V + 10 V Figyelmeztetés! Csak a V-os jeltartományt alkalmazza. Ha az egyedi, vagy a 0 10 V-os jeltartományt használja, a hajtás a max. hátra irányú! fordulatszámmal kezd futni a alapjelvesztés esetén. 7 Botkormány-vezérlés az árambemenetrıl (Ibe) Jeltartomány Max. hátra irányú fordulatszám Forgásirány-váltás Max. elıre irányú fordulatszám 0 20 ma 0 ma 10 ma 20 ma Egyedi Par x 10 ma Az egyedi tartomány közbensı értéke Par x 20 ma 4 20 ma 4 ma 12 ma 20 ma Figyelmeztetés! Csak a 4 20 ma-es jeltartományt alkalmazza. Ha az egyedi, vagy a 0 20 ma-es jeltartományt használja, a hajtás a max. hátra irányú fordulatszámmal kezd futni alapjelvesztés esetén. Az alapjelhiba! funkcióját (par. 7. 2) tegye hatásossá, ha a 4 20 ma-es jeltartományt használja, mivel ekkor a hajtás leáll alapjelvesztéssel járó alapjelhiba esetén.

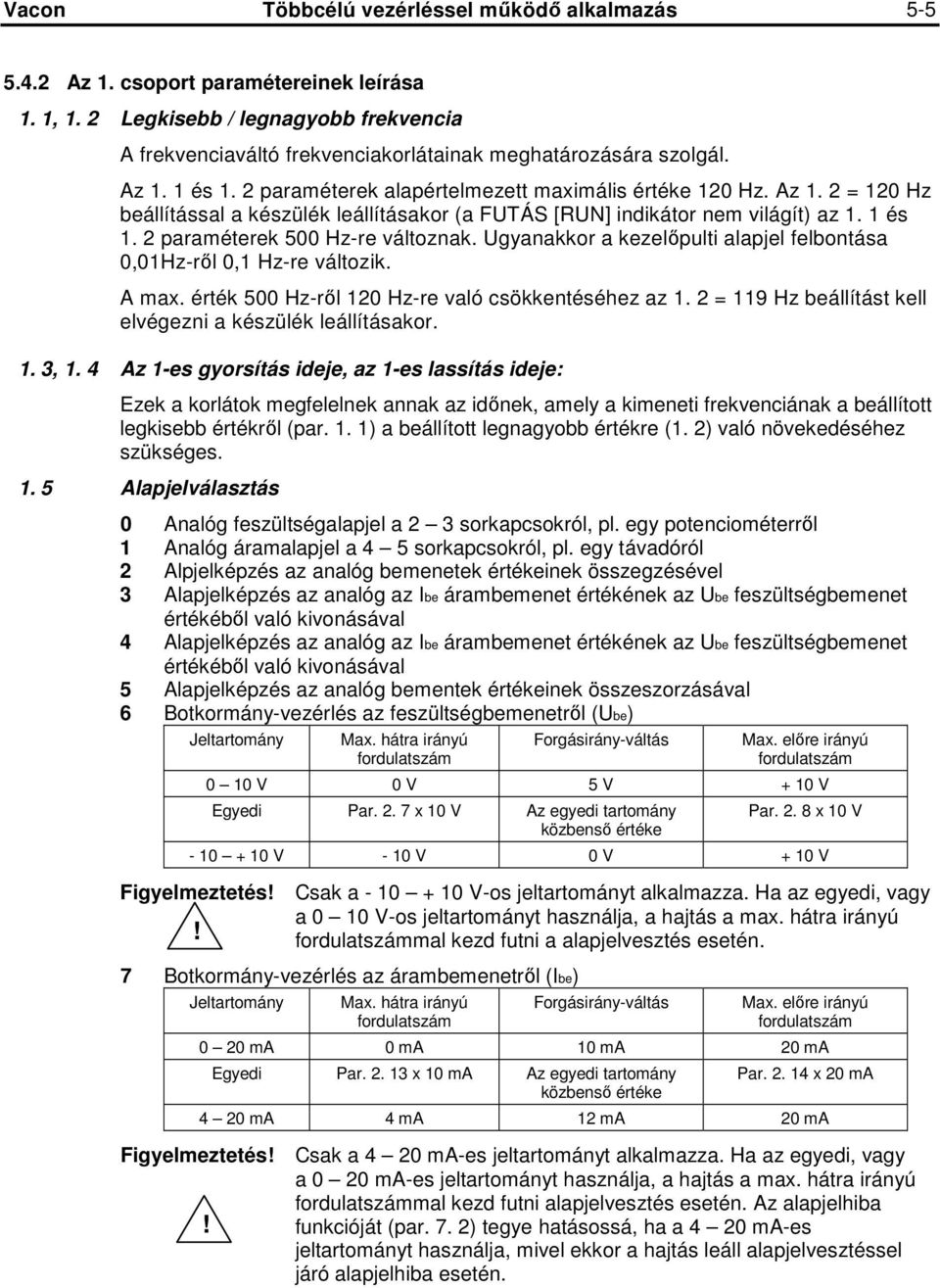

6 Vacon Többcélú vezérléssel mőködı alkalmazás 5-6 Figyelem! Botkormány-vezérlés alkalmazása esetén a forgásirány-vezérlés a botkormány-alapjelrıl történik. Lásd: ábra. Botkormány-vezérlés alkalmazása esetén az analóg bemenet skálázása ( paraméterek) nem funkcionál. Fmax. (par. 1. 2) Fki Fmax. (par. 1. 2) Fki Fmin V (par. 1. 1) Ube - 10 V Ube Fmin. (par. 1. 1) Hiszterézis +/- 2% (+/- 0,2 V) + 10 V + 10 V Fmax. (par. 1. 2) Fmax. (par. 1. 2) Ha a legkisebb frekvencia (par. 1. 1) > 0, a hiszterézis ± 2 % a váltás helyén Ha a legkisebb frekvencia (par. 1. 1) = 0, nincs hiszterézis a váltás helyén ábra Botkormány-vezérléső V-os Ube jel. 8 Az alapjelértéket a DIA5 és DIA6 digitális bemenet változtatja. - a DIA5-ben lévı kapcsoló zárva = a frekvencia-alapjel értéke növekszik - a DIA6-ban lévı kapcsoló zárva = a frekvencia-alapjel értéke csökken Az alapjelváltozás sebessége a paraméterrel állítható be. 9 Ugyanaz, mint a 8-as beállítás, azonban az alapjelérték a minimumfrekvenciára (par. 1. 1) áll be a frekvenciaváltó minden egyes leállításakor. Ha az 1. 5 paraméter értéke 8-ra vagy 9-re van állítva, a 2. 4 és 2. 5 paraméterek automatikusan a 11 értéket veszik fel A kúszómenet-fordulatszám alapjele 1. 7 Áramkorlát [Ez a paraméter határozza meg a digitális bemenettel kiválasztott kúszómenetfordulatszámot. Eza paraméter határozza meg a legnagyobb motoráramot, amelyet a frekvenciaváltó képes bármelypillanatban leadni U/f arány választása. Lineáris: A motorfeszültség az állandó fluxus tartományában lineárisan változik a frekvenciával 0 Hz-tıl a mezıgyengítés pontjáig (par. 6. 3), ahol a motor 0 már a névleges feszültségen üzemel. Lásd: ábra. A lineáris U/f arányt az állandó nyomatékú alkalmazásokban kell felhasználni. Ezt alapértelmezett beállításként kell alkalmazni, ha nincs külön igény más beállítás használatára

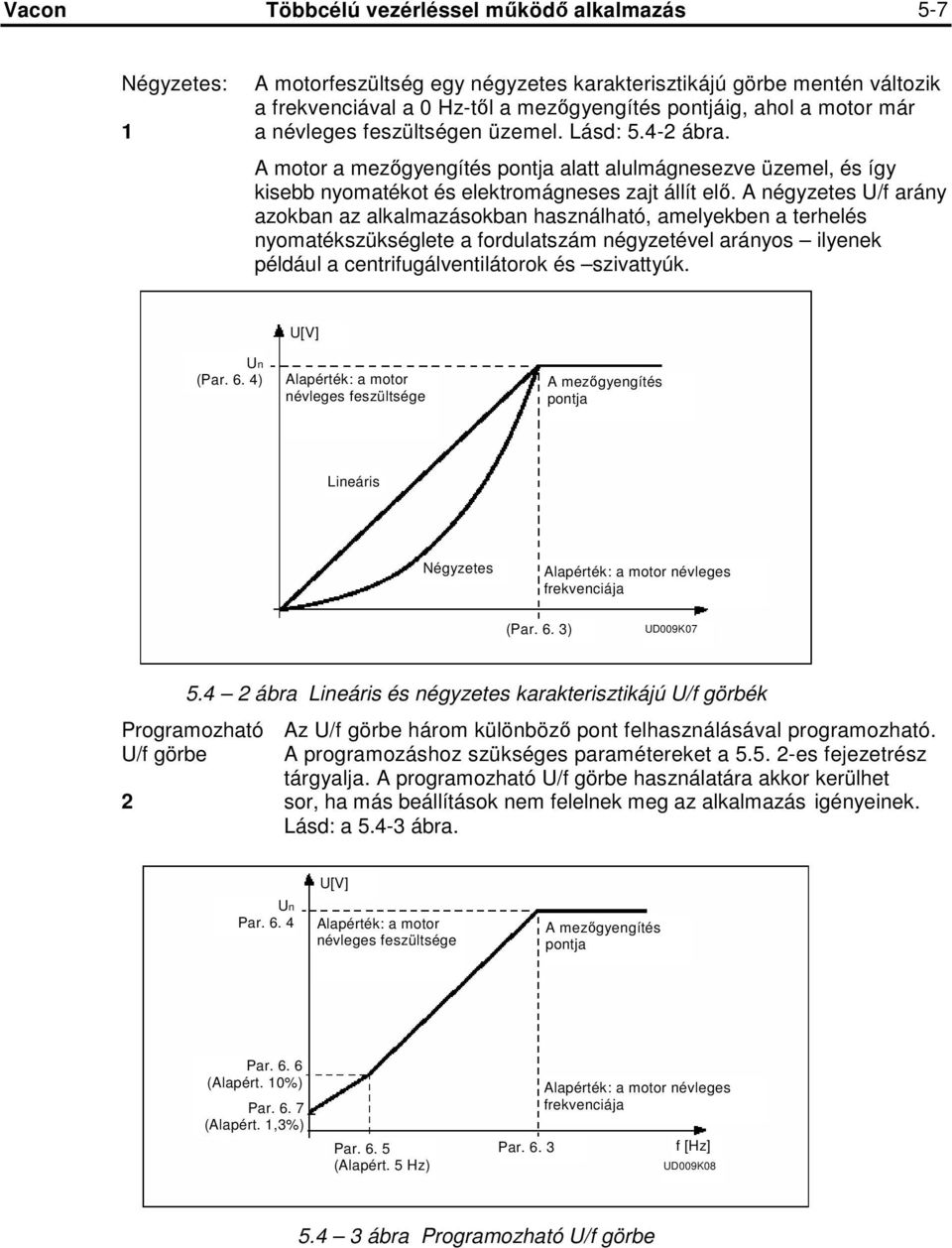

7 Vacon Többcélú vezérléssel mőködı alkalmazás 5-7 Négyzetes: A motorfeszültség egy négyzetes karakterisztikájú görbe mentén változik a frekvenciával a 0 Hz-tıl a mezıgyengítés pontjáig, ahol a motor már 1 a névleges feszültségen üzemel. Lásd: ábra. A motor a mezıgyengítés pontja alatt alulmágnesezve üzemel, és így kisebb nyomatékot és elektromágneses zajt állít elı. A négyzetes U/f arány azokban az alkalmazásokban használható, amelyekben a terhelés nyomatékszükséglete a fordulatszám négyzetével arányos ilyenek például a centrifugálventilátorok és szivattyúk. U[V] Un (Par. 6. 4) Alapérték: a motor névleges feszültsége A mezıgyengítés pontja Lineáris Négyzetes Alapérték: a motor névleges frekvenciája (Par. 6. 3) UD009K ábra Lineáris és négyzetes karakterisztikájú U/f görbék Programozható Az U/f görbe három különbözı pont felhasználásával programozható. U/f görbe A programozáshoz szükséges paramétereket a es fejezetrész tárgyalja. A programozható U/f görbe használatára akkor kerülhet 2 sor, ha más beállítások nem felelnek meg az alkalmazás igényeinek. Lásd: a ábra. U[V] Un Par Alapérték: a motor névleges feszültsége A mezıgyengítés pontja Par (Alapért. 10%) Par (Alapért. 1,3%) Par (Alapért. 5 Hz) Par Alapérték: a motor névleges frekvenciája f [Hz] UD009K ábra Programozható U/f görbe

8 Vacon Többcélú vezérléssel mőködı alkalmazás U/f optimalizálás Automatikus nyomatéknövelés A motorra adott feszültség automatikusan változik, ami azt eredményezi hogy a motor elegendı nyomatékot állít elı az indításhoz és az alacsony frekvencián való üzemeléshez. A feszültségnövelés a motor típusától és teljesítményétıl függ. Az automatikus nyomatéknövelés azokhoz az alkalmazásokhoz használható fel, amelyeknél az indulási súrlódás miatt nagy indítónyomatékra van szükség (pl. szállítószalagok). FIGYELEM! Nagy nyomatékú, alacsony fordulatszámú alkalmazásokban számítani lehet a motor túlmelegedésére. Ha a motor ismétlıdıen üzemel ilyen feltételek mellett, fordítsunk különös figyelmet a motor hőtésére.! Túlságosan magas hımérséklet esetén alkalmazzunk külsı hőtést a motorhoz A motor névleges feszültsége Az Un értéke megtalálható a motor adattábláján. Ez a paraméter állítja be a feszültséget a mezıgyengítés pontján (a 6. 4 paraméter 100 % x Unmotor értékre állítva) A motor névleges frekvenciája Az fn értéke megtalálható a motor adattábláján Ez a paraméter állítja be a mezıgyengítés pontját (a 6. 3 paraméter ugyanarra az értékre állítva) A motor névleges fordulatszáma Az nn értéke megtalálható a motor adattábláján A motor névleges árama Az In értéke megtalálható a motor adattábláján. A motor túlterhelésének elkerülésére ezt a paramétert állítsa a motor névleges áramának megfelelı értékre Tápfeszültség A paraméter értékét állítsa be a névleges tápfeszültségnek megfelelıen. Az értékek adottak a CX/CXL/CXS2, CX/CXL/CXS4, CX/CXL/CXS5 és CX6 terméksorokhoz. Lásd táblázat Paraméterek rejtése Meghatározza, hogy mely paramétercsoportok állnak rendelkezésre: 0 = az összes paramétercsoport látható 1 = csak az 1-es csoport látható Paraméterérték rögzítése Meghatározza a paraméterek értékváltoztatásához való hozzáférést 0 = paraméterek értékváltoztatása engedélyezve 1 = paraméterek értékváltoztatása letiltva A többcélú vezérléssel mőködı alkalmazás funkcióinak beállítására vonatkozó további útmutatásokat az 5.5 fejezetrész (2 8 csoport paramétereinek beállítása) tartalmazza.

9 Vacon Többcélú vezérléssel mőködı alkalmazás Speciális paraméterek csoport Paramétertáblázatok 2. csoport Bemenıjel-paraméterek Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old Start/stop logika DIA1 DIA választása = Indítás elıre 1 = Start/Stop 2 = Start/Stop 3 = Start impulz A DIA3 funkciója (10-es sorkapocs) 2. 3 A DIB4 funkciója (14-es sorkapocs) 2. 4 A DIB5 funkciója (15-ös sorkapocs) 2. 5 A DIB6 funkciója (15-ös sorkapocs) Indítás hátra Hátra forg. irány Futás enged. Stop impulzus = Nincs használatban 1 = Külsı hiba, záró érintkezı 2 = Külsı hiba, nyitó érintkezı 3 = Futás engedélyezve 4 = Gyorsítási/lassítási idı választása 5 = Hátra forgásirány 6 = Kúszómenet-fordulatszám 7 = Hibatörlés 8 = Gyors./lass. mővelete letiltva 9 = DC-fékezés utasítása = Nincs használatban 1 = Külsı hiba, záró érintkezı 2 = Külsı hiba, nyitó érintkezı 3 = Futás engedélyezve 4 = Gyorsítási/lassítási idı választása 5 = Hátra forgásirány 6 = Kúszómenet-fordulatszám 7 = Hibatörlés 8 = Gyorsítás/lassítás mővelete letiltva 9 = DC-fékezés utasítása 10 = Többlépcsıs ford. szám 1-es kiválasztó = Nincs használatban 1 = Külsı hiba, záró érintkezı 2 = Külsı hiba, nyitó érintkezı 3 = Futás engedélyezve 4 = Gyorsítási/lassítási idı választása 5 = Hátra forgásirány 6 = Kúszómenet-fordulatszám 7 = Hibatörlés 8 = Gyorsítás/lassítás mővelete letiltva 9 = DC-fékezés utasítása 10 = Többlépcsıs ford. szám 2-es kiválasztó 11 = Motorpot-méter FEL = Nincs használatban 1 = Külsı hiba, záró érintkezı 2 = Külsı hiba, nyitó érintkezı 3 = Futás engedélyezve 4 = Gyorsítási/lassítási idı választása 5 = Hátra forgásirány 6 = Kúszómenet-fordulatszám 7 = Hibatörlés 8 = Gyors./lass. mővelete letiltva 9 = DC-fékezés utasítása 10 = Többlépcsıs ford. szám 3-as kiválasztó 11 = Motorpot-méter LE 2. 3 Ube jeltartomány = 0 10 V 1 = egyedi beállítási tartomány 2 = V (csak botkormányvezérléssel használható) Figyelem! = Paraméterérték csak a frekvenciaváltó leállított állapotában változtatható. (Folyt. a következı oldalon)

10 Vacon Többcélú vezérléssel mőködı alkalmazás 5-10 Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old Ube egyedi min. beállítás 0,00 100,00 % 0,01 % 0,00 % Ube egyedi max. beállítás 0,00 100,00 % 0,01 % 100,00 % Ube jel invertálása = nem invertált 1 = invertált Ube jel szőrési ideje 0,00 10,00 s 0,01 s 0,10 s 0 = nincs szőrés Ibe jeltartomány = 0 20 ma 1 = 4 20 ma 2 = egyedi beállítási tartomány Ibe egyedi min. beállítás 0,00 100,00 % 0,01 % 0,00 % Ibe egyedi max. beállítás 0,00 100,00 % 0,01 % 100,00 % Ibe jel invertálása = nem invertált 1 = invertált Ibe jel szőrési ideje 0,01 10,00 s 0,01 s 0,10 s 0 = nincs szőrés Ube skálaminimuma - 320,00 % % Ube skálamaximuma - 320,00 % + 320,00 % Ibe skálaminimuma - 320,00 % + 320,00 % Ibe skálamaximuma - 320,00 % + 320,00 % Szabad analóg bemenet, jelkiválasztás Szabad analóg bemenet, funkció A motorpotenciométer felfutási/lefutási ideje ,01% 0,00 % 0 % = nincs minimumskálázás ,01% 100,00 % 100 % = nincs maximumskálázás ,01% 0,00 % 0 % = nincs minimumskálázás ,01% 100,00 % 100 % = nincs maximumskálázás = nincs használatban 1 = Ube (analóg feszültségbemenet) 2 = Ibe (analóg árambemenet) = nincs funkciója 1 = Csökkenti az áramkorlátot (par.1.17) 2 = Csökkenti a DC-fékezés áramát 3 = Csökkenti a gyors./lassítás idejét 4 = Csökkenti a nyomatékfelügyelet határértékét 0,1 2000,0 Hz/s 0,1 Hz/s 10,0 Hz/s csoport Kimeneti és felügyeleti paraméterek Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old Az analóg kimenet funkciója 3. 2 Az analóg kimenet szőrési ideje 3. 3 Az analóg kimenet invertálása 3. 4 Az analóg kimenet minimuma 3. 5 Az analóg kimenet skálája = Nincs használatban Skála 100 % 1 = Kimeneti frekv. (0 - fmax.) 2 = Motor ford. szám (0 - max. ford.sz.) 3 = Kimenıáram (0-2.0 x InCX) 4 = Motornyomaték (0-2 x TnCX) 5 = Motorteljesítmény (0-2 x PnCX) 6 = Motorfeszültség (0-100% x UnM) 7 = DC-köri feszültség ( V) 0,01 10,00 s 0,01 1,00 s = nem invertált 1 = invertált = 0 ma 1 = 4 ma % 1 % 100 % Figyelem! = Paraméterérték csak a frekvenciaváltó leállított állapotában változtatható. (Folyt. a következı oldalon)

11 Vacon Többcélú vezérléssel mőködı alkalmazás 5-11 Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old A digitális kimenet funkciója es relékimenet funkciója es relékimenet funkciója es kimeneti frekvenciakorlát felügyeleti funkció es kimeneti frekvenciakorlát felügyeleti érték es kimeneti frekvenciakorlát felügyeleti funkció es kimeneti frekvenciakorlát felügyeleti érték Nyomatékkorlát felügyeleti funkció Nyomatékkorlát felügyeleti érték Alapjelkorlátját felügyeleti funkció Alapjelkorlát felügyeleti érték Külsı fék kikapcsolási késleltetés Külsı fék bekapcsolási késleltetés A frekvenciaváltó hımérséklethatárfelügyeltének funkciója A frekvenciaváltó hımérséklethatára = Nincs használatban 1 = Készenlét 2 = Üzemelés 3 = Hiba 4 = Invertált hiba 5 = Riasztás a Vacon túlmelegedése miatt 6 = Külsı hiba vagy riasztás 7 = Alapjelhiba vagy riasztás 8 = Riasztás 9 = Hátra forgásirányban 10 = Kúszómenet-fordulatszám van kiválasztva 11 = Fordulatszámon 12 = Motorszabályozó hatásos 13 = Kimeneti frekv. korlát 1-es felügyelet 14 = Kimeneti frekv. korlát 2-es felügyelet 15 = Nyomatékkorlát-felügyelet 16 = Alapjelkorlát-felügyelet 17 = Külsı fékvezérlés 18 = Vezérlés az I/O sorkapcsokról 19 = A frekv.váltó hımérséklethatár- felügyelete 20 = Nem kívánt forgásirány 21 = Invertált külsı fékvezérlés Ugyanaz, mint 3. 6 par Ugyanaz, mint 3. 6 par = Nincs felügyelet 1 = Alsó korlát 2 = Felsı korlát 0 fmax. (par. 1. 2) ,1 Hz 0,0 Hz = Nincs felügyelet 1 = Alsó korlát 2 = Felsı korlát 0,0 fmax. (par. 1. 2) ,1 Hz 0,0 Hz = Nincs felügyelet 1 = Alsó korlát 2 = Felsı korlát 0,0 200,0 % x TnCX ,1 % 100,0 % = Nincs felügyelet 1 = Alsó korlát 2 = Felsı korlát 0,0 fmax. (par. 1. 2) ,1 Hz 0,0 Hz ,0 100,0 s 1 0,5 s s 1 1,5 s = Nincs felügyelet 1 = Alsó határérték 2 = Felsı határérték C C 5-25 Figyelem! = Paraméterérték csak a frekvenciaváltó leállított állapotában változtatható. (Folyt. a következı oldalon)

12 Vacon Többcélú vezérléssel mőködı alkalmazás 5-12 Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old I/O bıvítı kártya (opció) az analóg kimeneteket tartalmazó rész I/O bıvítı kártya (opció) az analóg kimenet szőrési ideje I/O bıvítı kártya (opció) az analóg kimenet invertálása I/O bıvítı kártya (opció) az analóg kimenet minimuma I/O bıvítı kártya (opció) az analóg kimenet skálája 4. csoport A hajtásvezérlés paraméterei Lásd: 3. 1 paraméter ,00 10,00 s 0,01 1,00 s Lásd: 3. 2 paraméter Lásd: 3. 3 paraméter Lásd: 3. 4 paraméter % % Lásd: 3. 5 paraméter 5-23 Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old es gyorsító/lassító rámpa lefutása es gyorsító/lassító rámpa lefutása 0,0 10,0 s 0,1 s 0,0 s 0 = Lineáris >0 = S-görbe menti gyorsítás/ lassítás lefutási ideje 0,0 10,0 s 0,1 s 0,0 s 0 = Lineáris >0 = S-görbe menti gyorsítás/ lassítás lefutási ideje es gyorsítás ideje 0,1 3000,0 s 0,1 s 10,0 s es lassítás ideje 0,1 3000,0 s 0,1 s 10,0 s Fékchopper = Fékchopper nincs használatban 1 = Fékchopper használatban van 2 = Külsı fékchopper 4. 6 Az indítás funkciója = Rámpás indítás 1 = Repülıstart 4. 7 A leállítás funkciója = Leállítás szabadon futással 1 = Rámpás leállítás 4. 8 DC-fékezés árama 0,15 1,5 x InCX (A) 4. 9 DC-fékezési idı leállításkor A DC-fékezés végrehajtási frekvenciája a rámpás leállítás ideje alatt DC-fékezési idı indításkor Többlépcsıs ford. szám 1-es alapjele Többlépcsıs ford. szám 2-es alapjele Többlépcsıs ford. szám 3-as alapjele Többlépcsıs ford. szám 4-es alapjele Többlépcsıs ford. szám 5-ös alapjele Többlépcsıs ford. szám 6-os alapjele Többlépcsıs ford. szám 7-es alapjele ,1 A 0,5 x InCX ,00 250,00 s 0,01 s 0,00 s 0 = DC-fék leállításkor kikapcsolva 0,1 Hz 10,0 Hz ,1 Hz 1,5 Hz ,00 s 0,01 s 0,00 s 0 = DC-fék indításkor kikapcsolva fmax (1. 1) (1. 2) 0 fmax (1. 1) (1. 2) 0 fmax (1. 1) (1. 2) 0 fmax (1. 1) (1. 2) 0 fmax (1. 1) (1. 2) 0 fmax (1. 1) (1. 2) 0 fmax (1. 1) (1. 2) 0,1 Hz 10,0 Hz ,1 Hz 15,0 Hz ,1 Hz 20,0 Hz ,1 Hz 25,0 Hz ,1 Hz 30,0 Hz ,1 Hz 40,0 Hz ,1 Hz 50,0 Hz 5-29 Figyelem! = Paraméterérték csak a frekvenciaváltó leállított állapotában változtatható. (Folyt. a következı oldalon)

13 Vacon Többcélú vezérléssel mőködı alkalmazás csoport A frekvenciakitiltás paraméterei Kód Paraméter Tartomány Lépés Alapért. Egyedi Leírás Old A kitiltott 1-es frekvenciatartomány alsó határa 5. 2 A kitiltott 1-es frekvenciatartomány felsı határa 5. 3 A kitiltott 2-es frekvencia-tartomány alsó határa 5. 4 A kitiltott 2-es frekvencia-tartomány felsı határa 5. 5 A kitiltott 3-as frekvencia-tartomány alsó határa 5. 6 A kitiltott 3-as frekvencia-tartomány felsı határa fmin. par fmin. fmax. (1. 1) (1. 2) fmin. par fmin. fmax. (1. 1) (1. 2) fmin. par fmin. fmax. (1. 1) (1. 2) 6. csoport A motorvezérlés paraméterei 0,1 Hz 0,0 Hz ,1 Hz 0,0 Hz 0 = nincs kitiltott frekvenciatartomány ,1 Hz 0,0 Hz ,1 Hz 0,0 Hz 0 = nincs kitiltott frekvenciatartomány ,1 Hz 0,0 Hz ,1 Hz 0,0 Hz 0 = nincs kitiltott frekvenciatartomány 5-29 Kód Paraméter Tartomány Lépés Alapérték Egyedi Leírás Old A motorvezérlés módja = Frekvenciaszabályozás 1 = Fordulatszámszabályozás 6. 2 Kapcsolófrekvencia 1 16 khz 0,1 khz 10/3,6 khz A névleges teljesítménytıl függ A mezıgyengítés pontja 6. 4 Feszültség a mezıgyengítés pontján 6. 5 Az U/f görbe közbülsı ponti frekvenciája Hz 1 Hz par % x Unmot 1 % 100 % A paraméter max. értéke = par Hz 0,1 Hz 0,0 Hz Az U/f görbe közbülsı ponti frekvenciája 0,00 100,00% x Unmot 0,01 % 0,00 % Kimenıfeszültség a zérusfrekvencián 6. 8 A túlfeszültséget kezelı vezérlı 6. 9 A feszültséghiányt kezelı vezérlı 0,00 40,00% x Unmot 0.01 % 0 % = a vezérlı nem mőködik 1 = a vezérlı mőködik = a vezérlı nem mőködik 1 = a vezérlı mőködik Figyelem! = Paraméterérték csak a frekvenciaváltó leállított állapotában változtatható.

14 Vacon Többcélú vezérléssel mőködı alkalmazás csoport Védelmek Kód Paraméter Tartomány Lépés Alapérték Egyedi Leírás Old Reagálás alapjelhibára = Nincs reagálás 1 = Riasztás 2 = Hiba, leállítás a 4. 7-nek megfelelıen 3 = Hiba, leállítás mindig szabadon futással 7. 2 Reagálás külsı hibára = Nincs reagálás 1 = Riasztás 2 = Hiba, leállítás a 4. 7-nek megfelelıen 3 = Hiba, leállítás mindig szabadon futással 7. 3 A motor fázisfelügyelete = Nincs reagálás 2 = Hiba 7. 4 Földzárlat-védelem = Nincs reagálás 2 = Hiba 7. 5 A motor termikus védelme 7. 6 A motor termikus védelmének törésponti árama 7. 7 A motor termikus védelmének zérusfrekvencia-árama 7. 8 A motor termikus védelmének idıállandója 7. 9 A motor termikus védelmének törésponti frekvenciája = Nincs reagálás 1 = Riasztás 2 = Hiba 50,0 150,0 % x InMOTOR 5,0 150,0 % x InMOTOR 0,5 300,0 perc ,0 % 100,0 % ,0 % 45,0 % ,5 perc 17,0 perc Az alapérték a motor névleges áramának megfelelıen van beállítva Hz 1 Hz 35 Hz Elakadásvédelem = Nincs reagálás 1 = Riasztás 2 = Hiba Elakadási áramkorlát 5,0 200,0 % x InMOTOR ,0 % 130,0 % Elakadási idı 2,0 120,0 s 1,0 s 15,0 s Max. elakadási frekvencia 1 fmax. 1 Hz 25 Hz Alulterhelés-védelem = Nincs reagálás 1 = Riasztás 2 = Hiba Alulterhelés-védelem, terhelés a mezıgyengítés tartományában Alulterhelés-védelem, terhelés zérusfrekvencián 10,0 150,0 % x TnMOTOR 5,0 150,0 % x TnMOTOR ,0 % 50,0 % ,0 % 10,0 % Alulterhelési idı 2,0 600,0 s 1,0 s 20,0 s 5-36

15 Vacon Többcélú vezérléssel mőködı alkalmazás csoport Az automatikus újraindítás paraméterei Kód Paraméter Tartomány Lépés Alapérték Egyedi Leírás Old Automatikus újraindítás: a próbálkozások száma 8. 2 Automatikus újraindítás: a próbálkozás ideje 8. 3 Automatikus újraindítás: indítási funkció 8. 4 Automatikus újraindítás feszültséghiány-leoldás után 8. 5 Automatikus újraindítás túláramleoldás után 8. 6 Automatikus újraindítás túlfeszültség-leoldás után 8. 7 Automatikus újraindítás alapjelhiba miatti leold. után 8. 8 Automatikus újraindítás a hımérséklethatárok túllépése miatti leoldás után = nincs próbálkozás s 1 s 30 s = Rámpás indítás 1 = Repülıstart = Nincs 1 = Van = Nincs 1 = Van = Nincs 1 = Van = Nincs 1 = Van = Nincs 1 = Van táblázat Speciális paraméterek 2-8 csoport

16 Vacon Többcélú vezérléssel mőködı alkalmazás A 2-8 csoport paramétereinek leírása 2. 1 Start/Stop logika választása 0 DIA1: zárt érintkezı = indítás elıre DIA2: zárt érintkezı = indítás hátra Lásd: ábra. Elıre Kimenıfrekvencia Stop funkció (par. 4. 7) = leállás szabadon futással Hátra ábra Indítás elıre/indítás hátra Az elıször kiválasztott forgásiránynak van a legmagasabb prioritása A DIA1 nyitásakor indul meg a forgásirány váltása Ha az Indítás elıre (DIA1) és Indítás hátra (DIA2) jelek egyidejőleg hatásosak, az indítás elıre jelnek (DIA1) van prioritása. 1: DIA1: zárt érintkezı = start nyitott érintkezı = stop DIA2: zárt érintkezı = hátra nyitott érintkezı = elıre Lásd: ábra Elıre Kimenıfrekvencia Stop funkció (par. 4. 7) = leállás szabadon futással Hátra DIA1 DIA ábra Indítás, leállítás, hátra forgásirány

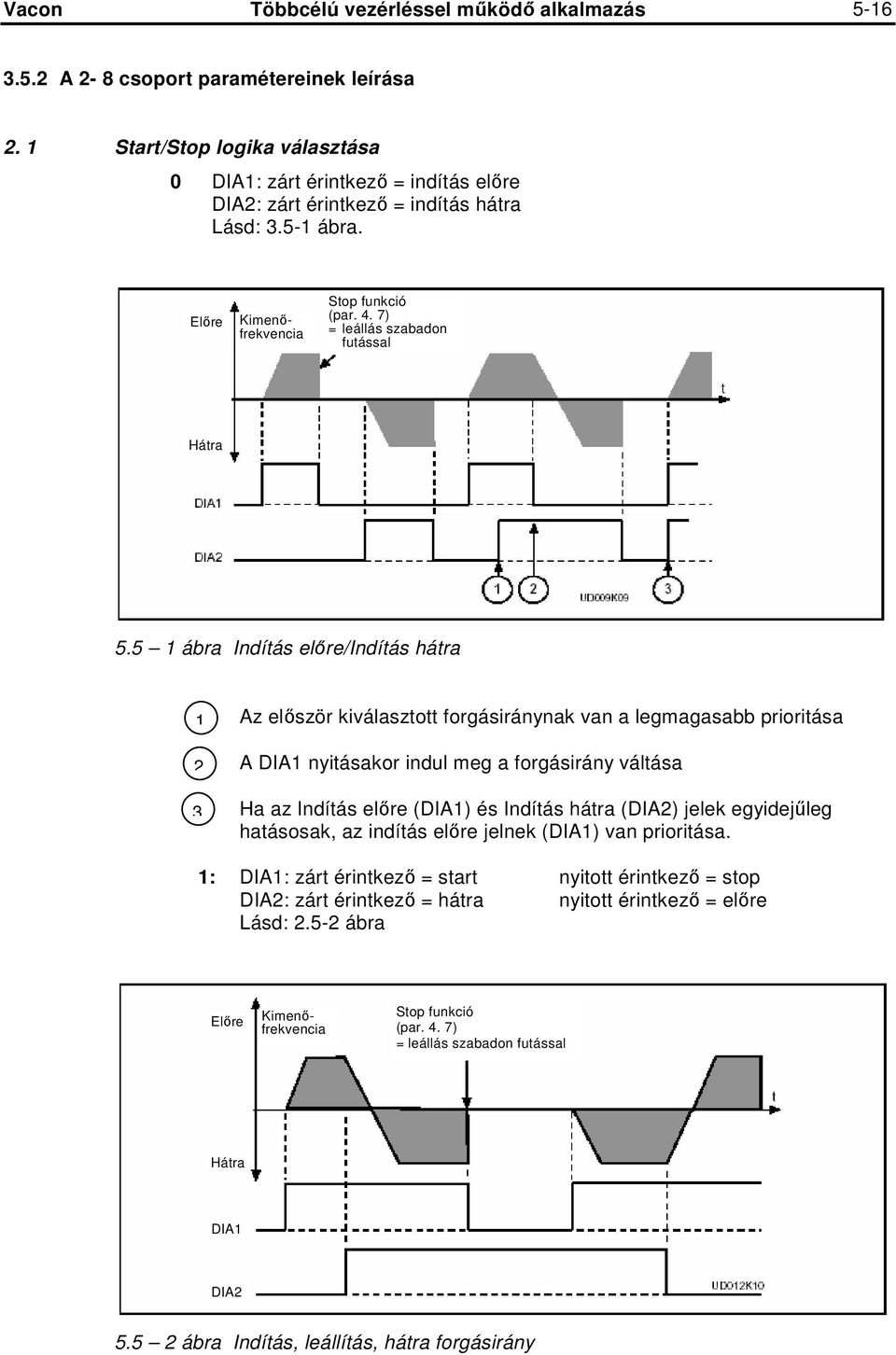

17 Vacon Többcélú vezérléssel mőködı alkalmazás : DIA1: zárt érintkezı = start nyitott érintkezı = stop DIA2: zárt érintkezı = start engedélyezve nyitott érintkezı = start letiltva 3: 3-vezetékes bekötés (impulzusvezérlés) DIA1: zárt érintkezı = start impulzus DIA2: zárt érintkezı = stop impulzus (a DIA3 beprogramozható hátra utasítás kiadására) Lásd:5.5-3 ábra. Elıre Kimenıfrekvencia Stop funkció (par. 4. 7) = leállás szabadon futással Ha a Start- és Stop-impulzus egyszerre jelenik meg, a Stop impulzus hatástalanítja a Start impulzust Hátra DIA1 Start min. 50 ms DIA2 Stop ábra Start-impulzus/Stop-impulzus 2. 2 DIA3 funkció 1: Külsı hiba záró érintkezı = Hiba kijelzése és a motor leállítása, ha az érintkezı zárt állapotban van 2: Külsı hiba nyitó érintkezı = Hiba kijelzése és a motor leállítása ha az érintkezı nyitott állapotban van 3: Futás engedélyezése 4: Gyors./Lass. idı választása 5: Hátra forgásirány 6: Kúszómenetfrekvencia nyitott érintkezı zárt érintkezı nyitott érintkezı zárt érintkezı nyitott érintkezı zárt érintkezı zárt érintkezı = A motor indítása letiltva = A motor indítása engedélyezve = 1-es gyorsítási/lassítási idı választása = 2-es gyorsítási/lassítási idı választása = Elıre forg.irány Felhasználható a hátra = Hátra forg. irány forgásirányhoz, ha a 2. 1 paraméter a 3 értéket veszi fel. = Kúszómenet-frekvencia van kiválasztva a frekvencia-alapjelhez 7: Hibatörlés zárt érintkezı = Az összes hibát törli 8: A gyorsítás/ lassítás mővelete letiltva 9: DC-fékezési utasítás zárt érintkezı zárt érintkezı = Leállítja a gyorsítást és a lassítást az érintkezı nyitásáig = Stop üzemmódban a DC-fékezés az érintkezı nyitásáig mőködik. Ld: ábra. A DC-fékezés áramát a 4. 8 par. állítja be.

18 Vacon Többcélú vezérléssel mőködı alkalmazás 5-18 Kimenıfrekvencia Par DIA3 FUTÁS LEÁLLÁS A DIA3, mint DC-fékezési utasításbemenet, és leállítási mód rámpával A DIA3, mint DC-fékezési utasításbemenet, és leállítási mód szabadon futással ábra DIA3, mint DC-fékezési utasításbemenet: a) Leállítási mód = rámpás b) Leállítási mód = szabadon futás 2. 3 DIB4 funkció A választási lehetıségek ugyanazok, mint 2. 2 esetében, kivéve az alábbiakat: 10: Többlépcsıs ford. szám zárt érintkezı = 1-es kiválasztás hatásos 2. 4 DIB5 funkció A választási lehetıségek ugyanazok, mint 2. 2 esetében, kivéve az alábbiakat: 10: Többlépcsıs ford. szám zárt érintkezı = 2-es kiválasztás hatásos 2-es kiválasztó 11: Motorpt.méter zárt érintkezı = az alapjel csökken az FEL érintkezı nyitásáig 2. 5 DIB6 funkció A választási lehetıségek ugyanazok, mint 2. 2 esetében, kivéve az alábbiakat: 10: Többlépcsıs ford. szám zárt érintkezı = 3-as kiválasztás hatásos 3-as kiválasztó 11: Motorpot.méter zárt érintkezı = az alapjel csökken az LE érintkezı nyitásáig

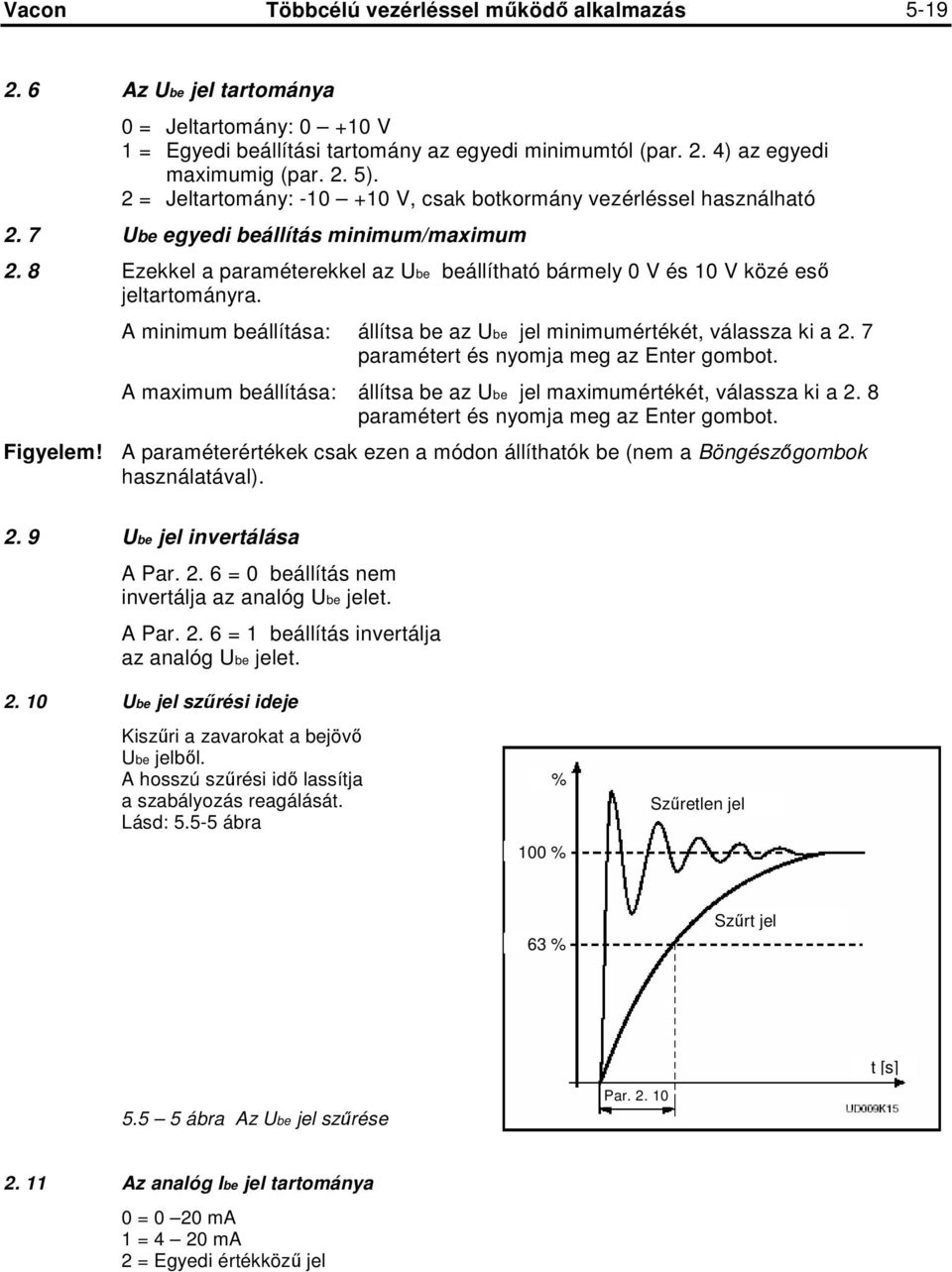

19 Vacon Többcélú vezérléssel mőködı alkalmazás Az Ube jel tartománya 0 = Jeltartomány: V 1 = Egyedi beállítási tartomány az egyedi minimumtól (par. 2. 4) az egyedi maximumig (par. 2. 5). 2 = Jeltartomány: V, csak botkormány vezérléssel használható 2. 7 Ube egyedi beállítás minimum/maximum 2. 8 Ezekkel a paraméterekkel az Ube beállítható bármely 0 V és 10 V közé esı jeltartományra. A minimum beállítása: állítsa be az Ube jel minimumértékét, válassza ki a 2. 7 paramétert és nyomja meg az Enter gombot. A maximum beállítása: állítsa be az Ube jel maximumértékét, válassza ki a 2. 8 paramétert és nyomja meg az Enter gombot. Figyelem! A paraméterértékek csak ezen a módon állíthatók be (nem a Böngészıgombok használatával) Ube jel invertálása A Par = 0 beállítás nem invertálja az analóg Ube jelet. A Par = 1 beállítás invertálja az analóg Ube jelet Ube jel szőrési ideje Kiszőri a zavarokat a bejövı Ube jelbıl. A hosszú szőrési idı lassítja a szabályozás reagálását. Lásd: ábra % 100 % Szőretlen jel 63 % Szőrt jel ábra Az Ube jel szőrése Par t [s] Az analóg Ibe jel tartománya 0 = 0 20 ma 1 = 4 20 ma 2 = Egyedi értékköző jel

20 Vacon Többcélú vezérléssel mőködı alkalmazás Az Ibe analóg bemenet egyedi minimum/maximum beállítása Ezekkel a paraméterekkel skálázható a bemeneti áramjel (Ibe) tartománya 0 és 20 ma között. Minimumbeállítás: Állítsa be az Ibe minimumszintjét a 2. 9 paraméter kiválasztásával, majd az Enter gomb megnyomásával. Maximumbeállítás: Állítsa be az Ibe maximumszintjét a paraméter kiválasztásával, majd az Enter gomb megnyomásával. Figyelem! A paraméterértékek csak ezen a módon állíthatók be (a Böngészıgombokkal a beállítás nem végezhetı el) Az Ibe analóg bemenet invertálása A Par = 0 beállítás nem invertálja az analóg Ibe jelet. A Par = 1 beállítás invertálja az analóg Ibe jelet. % 100 % 63 % Szőretlen jel Szőrt jel Az Ibe analóg bemenet szőrési ideje Kiszőri a zavarokat a bejövı Ibe jelbıl. A hosszú szőrési idı lassítja a szabályozás reagálását. Lásd: ábra. Par t [s] ábra Az Ibe analóg bemenet szőrési ideje Az Ube jel skálaminimuma Beállítja a legkisebb skálaértéket az Ube jelhez (Lásd: ábra) Az Ube jel skálamaximuma Beállítja a legnagyobb skálaértéket az Ube jelhez (Lásd: ábra) Az Ibe jel skálaminimuma Beállítja a legkisebb skálaértéket az Ibe jelhez (Lásd: ábra) Az Ube jel skálamaximuma Beállítja a legnagyobb skálaértéket az Ibe jelhez (Lásd: ábra)
