1 A Öntéshelyes kialakítás jellemzői, csoportosítás szerint (4p) 2. Alakkal záró kötések szilárdságtani ellenőrzésének lépései (3p) 3. Haigh diagram, tauval, jellemző összefüggések (4p) 4. Rugó kihasználtsági foka, hajlított lemeznél és kör ker.metszetű rúdnál, és hogy lehet növelni? ( 4p) 5. Vékony falú csőben ébredő feszültségek, rajzzal (3p) 6. Ragasztott kötésekről rajz, miért rossz, mik a hibák, rajzold le jól (4p) 7. Bordás tengely rajz (8p) 8. Gumirugós feladat (12p) Meg van adva: Sh, d, D, epszilon Kérdés: formatényező, látszólagos rug. mod., megengedett erő, ébredő feszültség 9. Csavaros feladat (8p) ) öntött alkatrészek gyártáshelyes kialakítása, tervezés fázisai, elve 2.) tömítések csoportosítása 3.) Wöhler görbe 4.) rajzolj alakkal, erővel, anyaggal záró csavarkötést géprajzi szabályokra ügyelve 5.) klein diagram 6.) rugó csillapítása 7.) terhelések időben lecsengése és 2 számolás mellékelve, bocs a mórickaábrákért, nincs scannerem. 1. példa adatai: Megengedett szigma: 125kN F= 50000N mekkora a húzott varrat feszültsége? milyen feszültségek ébrednek sarokvarrat esetén milyen feszültségek ébrednek itt? terhelhető e M=20000Nm csavarónyomatékkal? 2. példa adatai: szoros illesztés és (adatokra sajnos nem emlékszem pontosan) megvolt adva b1, b2, ß, Tau v, M

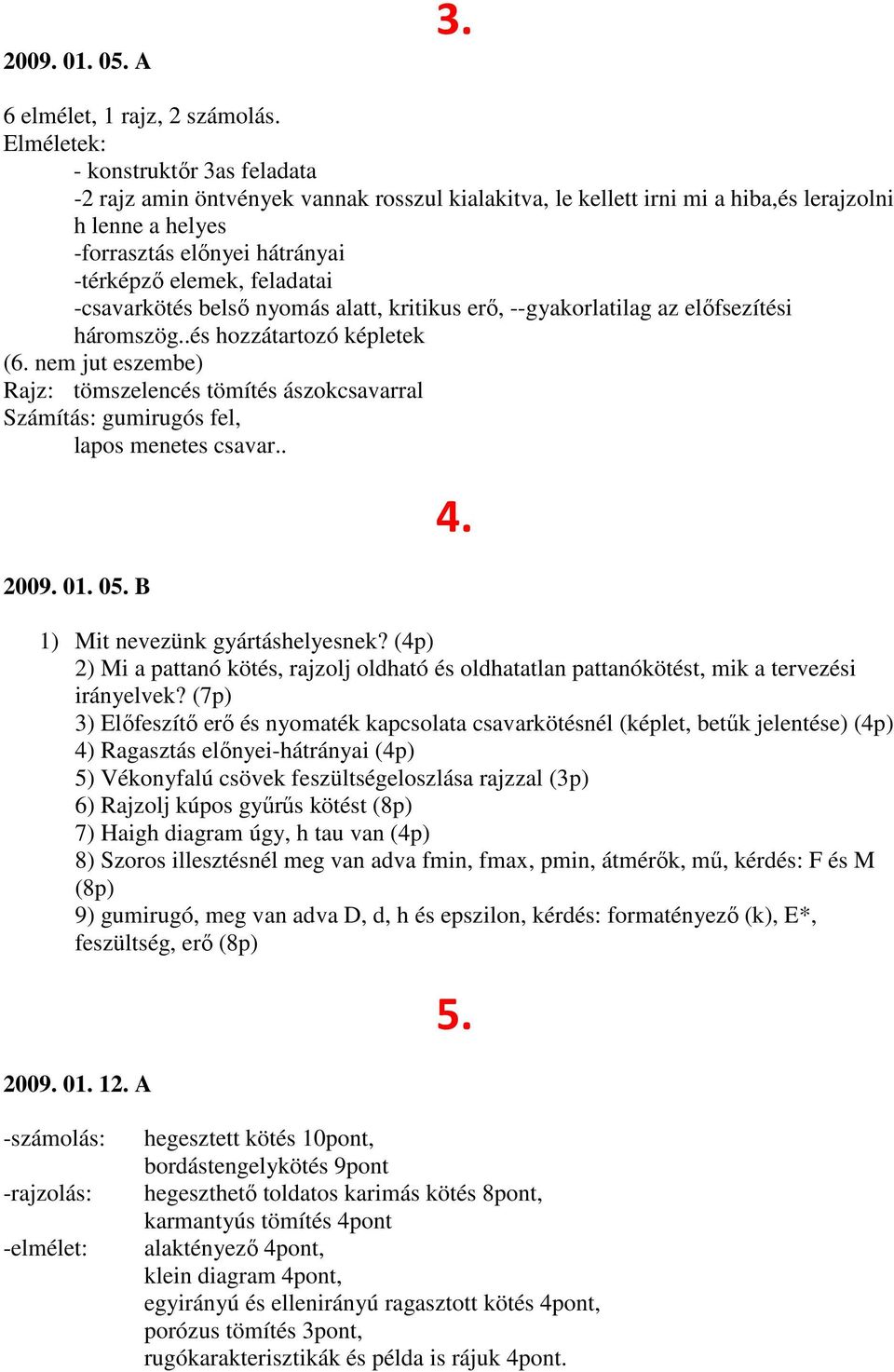

2 A 3. 6 elmélet, 1 rajz, 2 számolás. Elméletek: - konstruktőr 3as feladata -2 rajz amin öntvények vannak rosszul kialakitva, le kellett irni mi a hiba,és lerajzolni h lenne a helyes -forrasztás előnyei hátrányai -térképző elemek, feladatai -csavarkötés belső nyomás alatt, kritikus erő, --gyakorlatilag az előfsezítési háromszög..és hozzátartozó képletek (6. nem jut eszembe) Rajz: tömszelencés tömítés ászokcsavarral Számítás: gumirugós fel, lapos menetes csavar B 4. 1) Mit nevezünk gyártáshelyesnek? (4p) 2) Mi a pattanó kötés, rajzolj oldható és oldhatatlan pattanókötést, mik a tervezési irányelvek? (7p) 3) Előfeszítő erő és nyomaték kapcsolata csavarkötésnél (képlet, betűk jelentése) (4p) 4) Ragasztás előnyei-hátrányai (4p) 5) Vékonyfalú csövek feszültségeloszlása rajzzal (3p) 6) Rajzolj kúpos gyűrűs kötést (8p) 7) Haigh diagram úgy, h tau van (4p) 8) Szoros illesztésnél meg van adva fmin, fmax, pmin, átmérők, mű, kérdés: F és M (8p) 9) gumirugó, meg van adva D, d, h és epszilon, kérdés: formatényező (k), E*, feszültség, erő (8p) A 5. -számolás: -rajzolás: -elmélet: hegesztett kötés 10pont, bordástengelykötés 9pont hegeszthető toldatos karimás kötés 8pont, karmantyús tömítés 4pont alaktényező 4pont, klein diagram 4pont, egyirányú és ellenirányú ragasztott kötés 4pont, porózus tömítés 3pont, rugókarakterisztikák és példa is rájuk 4pont.

3 B -számolás: -rajzolás: -elmélet: hegesztett kötés, reteszkötés laza karimás kötés, szegecskötés tömítések, szilárd kötés, rugómerevség és rugóállandó, tengelyek és forgóalkatrészek /8-as vizsgasorok - 1. Öntés gyártáshelyes technológiai lépései (na most nemtom mit mondott órán, de ha jól értettem csak az órán elmondottak jók) [4p] - 2. Sajtolt kötés átvihető nyomatékának és sajtolási erejének számolása (ez nekem speciel ment) [8p] - 3. Csusztató rugalmassági modolusz és alaktényező összefüggése (a Shore keménység szerinti növekedést is oda kell írni a max pontért) [3p] - 4. Tömítések csoportosítása (itt nem volt elég a statikus-mozgó érintkező-nemérintkező felosztás, millió dolog szerint lehet csoportosítani) [4p] - 5. Csavar és anya vektorábrája (nemtom mit dumált nekem a Kerényi de én a könyvet tanultam és jól le is irtam neki az ékmodellt meg a azt a vektorábrát, de áthúzta hogy nem jó meg blabla, van egyszerűbb modell amit előadáson elmondott azt kellett volna) [5p] - 6. Anyag kihasználási tényező, laprugónak mennyi, hogyan lehet növelni? (jegyzet 4-3;4-9;4-10) [3p] - 7. Vékonyfalú cső feszültségei [3p] - 8. Rajzolj tömszelencét, ászokcsavarral rögzítve (itt a lényeg hogy az ászokcsavart zsákfuratba kell rakni, de részletekért kérdezzétek RiBBit-et, mondta Kerényi hogy ő faszán megcsinálta) [8p] - 9. Kör keresztmetszetű rúd van hegesztve a falhoz, végén van egy erő szal hajlítva van, azt számolj rá feszkókat (az összehasonlító igénybevételre meg volt adva képlet) [8p] Haigh diagramm csavart (szal nem szigma hanem tau) alkatrészre (szal asszem a *-os Rle-re kell rajzolni), meg írd le az összefüggéseket [4p]

4 8. 2.alkalom: kérdések: -mi a minőségkör, rajzold fel -volt 2 helytelen öntvény lerajzolva, hibákat el kellett mondani, le kellett rajzolni helyesen -klein diagram -pattanó kötés definíciója, mik a legfontosabb irányelvek -alakkal záró kötések méretezési lépései, rajzzal -melyek a térképző elemek, mik a feladataik -karimás kötés rajzolása -fémrugók csoportosítása alak és igénybevétel szerint, példák -gumirugós számpélda(alaktényező, E*(diagramból leolvasni), megengedhető erő, feszültség) -hegesztett rudas számpélda hajlításra heveder szegecs szimering külső lazítás wöhler mérnök 3mas feladata zsugor/sajtolt nyomatékátvitel hegesztett csav. (hajlítás) rugós,honlap,formatényező Gyártáshelyes terméktervezés definíciója 2.Pattanókötés def+oldható-oldhatatlan kötésről ábra+ tervezés irányelvei 3. Ragasztott kötés előnyei-hátrányai 4. Csavarkötéseknél Mv-Fv közötti összefüggés képlete 5. Haigh-diagram 6. Számpélda: szorító kötésnél meg volt adva TFmin, TFmax,d,l,H/s, pmin Ezek alapján ki kellett számítani a maximális csavarónyomatékot és a sajtoláshoz szükséges erőt. 7. Számpélda: gumirugónál kiszámítani a formatényezőt, a csavarónyomatékot és az erőt. 8. Konstrukciós feladat: kúpos-gyűrűs nyomatékkötés felrajzolása (teljes konstrukció) 9. Vékonyfalú csőben ébredő feszültségek+rajz.

5 konstruktör hármas feladata 2. volt két kis rajz, ird le mért nem jó és rajzold le jól-öntes helyesen 3. volt itt is egy rajz, egy fedélszorító csavarról, bent nyomás van, és akkor mi történik 4. forrasztás elönyök, hátrányok 5. Smith VDI 6. rajzolj beépített tömszelencés tömitést, ászok csavar helyesen 7-8. két feladat, az egyik gumirugos, a másikat nemtudom ) Konstruktőr hármas feladata---ami a dián volt az 3-ból 2 pontot ért 2) Gyártási szempontból helytelenül kialakított öntött alkatrészek, javítsa ki a hibákat. (állítólag pont ugyanaz, mint a 2001.jún.26./1 feladat). Az elsőnél kell középre egy furat, a másodiknál ki kell szedni az alámetszéseket. 3) Modellezz egy külső lazítású csavarkötést, kritikus lazító erő és a csavarra eső része? 4) Smith diagramm szerkesztésének menete. 5) Forrasztott kötések előnyei, hátrányai.---a kb. 10 pontból egyet kihagytam és 3-ból 2-pont. 6) Rajzoljon tömszelencés tömítést ászokcsavarral.---állítólag dián, könyvben és gépszerk diákon is van. 7) Számolás: nyírt gumirugó, adottak méretei, G, tg(gamma), Shore-keménysége -- mekkora megengedett lehajlás -- mekkora a megengedett erő -- mekkora a csúsztatófeszülség 8) Számolás: laposmenet, adottak méretei, megengedett p és tau, súrlódási együttható -- mekkora a megengedhető terhelő erő - mekkora nyomaték kell ehhez az erőhöz 13.

6 14.

7 perc volt 9 feladatra. Grőb és két doktorandusz javította, közben Marosfalvi szóbeliztetett... feladatok: - Hegesztéses feladat 12pont - Alakkal, anyaggal és erővel záró csavarkötést rajzolni 7pont - Tengely kifáradási határának számítása 5pont - Terhelések időfv-ei 6pont - Klein diagram - Wöhler görbe - gyártáshelyes öntészeti eljárás - tömítések csoportositása -... most nem ugrik be... Amire nem irtam pontszámot az 3-5 pont között volt. Marosfalvi szerintem korrekt volt, akinek lehetett adott lehetőséget a javításra, a kettesért sok embertől kérdezte a Smith v Haigh diagramot. Az írásbeli pontozását viszont kissé szigorúnak találtam...

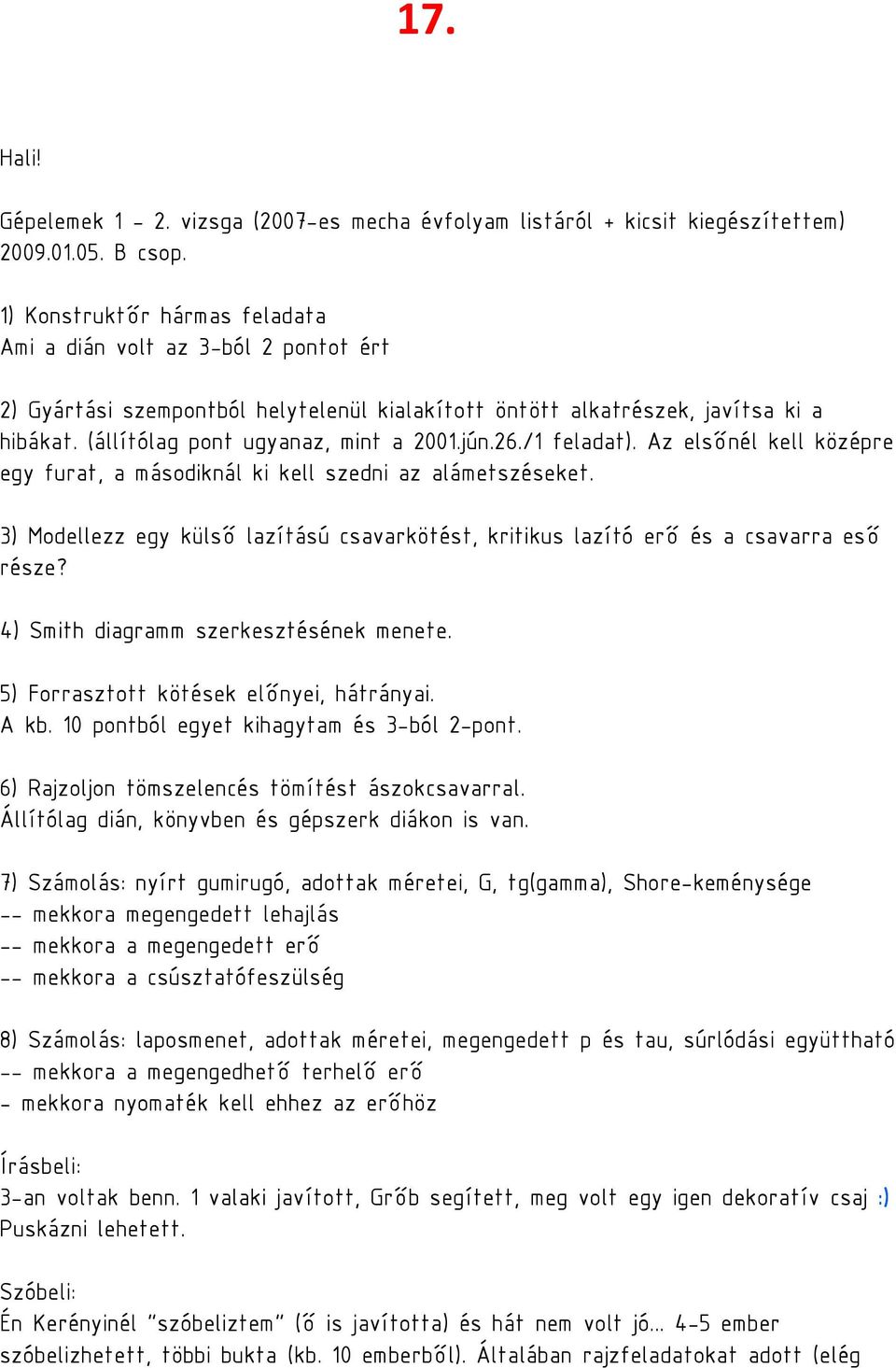

8 17. Hali! Gépelemek 1-2. vizsga (2007-es mecha évfolyam listáról + kicsit kiegészítettem) B csop. 1) Konstruktőr hármas feladata Ami a dián volt az 3-ból 2 pontot ért 2) Gyártási szempontból helytelenül kialakított öntött alkatrészek, javítsa ki a hibákat. (állítólag pont ugyanaz, mint a 2001.jún.26./1 feladat). Az elsőnél kell középre egy furat, a másodiknál ki kell szedni az alámetszéseket. 3) Modellezz egy külső lazítású csavarkötést, kritikus lazító erő és a csavarra eső része? 4) Smith diagramm szerkesztésének menete. 5) Forrasztott kötések előnyei, hátrányai. A kb. 10 pontból egyet kihagytam és 3-ból 2-pont. 6) Rajzoljon tömszelencés tömítést ászokcsavarral. Állítólag dián, könyvben és gépszerk diákon is van. 7) Számolás: nyírt gumirugó, adottak méretei, G, tg(gamma), Shore-keménysége -- mekkora megengedett lehajlás -- mekkora a megengedett erő -- mekkora a csúsztatófeszülség 8) Számolás: laposmenet, adottak méretei, megengedett p és tau, súrlódási együttható -- mekkora a megengedhető terhelő erő - mekkora nyomaték kell ehhez az erőhöz Írásbeli: 3-an voltak benn. 1 valaki javított, Grőb segített, meg volt egy igen dekoratív csaj :) Puskázni lehetett. Szóbeli: Én Kerényinél "szóbeliztem" (ő is javította) és hát nem volt jó ember szóbelizhetett, többi bukta (kb. 10 emberből). Általában rajzfeladatokat adott (elég

9 húzósakat és nem lehetett csak ceruzát és radírt használni), ha az nem ment, akkor még kérdezgetett. Volt aki 2-est kapott Kerényinél, de Grőnél alacsonyabb vizsga pontszámmal (igaz jobb házival) lehetett felelni a 4-esért... Egyéb: ra ígérték a kijavítást és a szóbelit, abból kb. 11 lett. (Tehát aki jövő héten akar menni, az nem fog tudni menni ELME vizsgára) Üdv! Sok sikert! másik csoport kérdései KB 18. pattanókötések 7p ragasztott kötések előny/hátrány 4p gyártáshelyes tervezés definíciója 3p RAJZ: kúpos gyűrűs tengelykötés, a gyűrűket a tengelyvég felől feszítse be. 6p szorított tengelykötés méretezése, K számokat is kellett számolni!! Kb ugyanaz a példa, mint ami az erővel záródó tengelykötések után van a könyvben számpélda 6p Gumirugó számolása => gt3.bme.hu -n az excel tábla szerint. Ez éppen nyomott volt, a k-t kellett számolni, és meghatározni a keménysége alapján egy göréről a látszólagos rug. mod-.t (E*). elég pontatlanul látszott, Grőb rendes volt, azt mondta igazam van és a megmondta mennyi van a megoldókulcsban. kb 5,2-5,3 lett volna, de az szerintük 6!. 9 pont Azt hiszem ennyi... jó memóriájúak egészítsék ki.. Vizsgára sok sikert... KERÉNYIHEZ NE KERÜLJ!!!!!!!! Ha összeszedtél egy erős 3asra való pontot, imádkozz, h átengedjen... NEM VICC.. így volt. amiket ő kérdezett: alakkal záródó tengelykötések méretezési lépései, hegesztett toldott karima rajzolása ászokcsavarral, külső lazítás rajzolása, csavarra eső erő számítása. Ezt csak tőlem... Biztos nem figyeltem eléggé, de az a kevés ember, aki egyáltalán bent maradt nála, nem nagyon tudott válaszolni a kérdéseire. Viszont egyben igaza van: Magukról mechatronikásokról azt hallottam, h a gépészkar elitje. :) ( A mondat második fele: ERRE ilyen szart adnak be vizsgán?? )

10 19. amire emlékszek: -tömítések csoportosítása -mi a tengely, mi a forgórész, tengelyek csoportosítása -külső lazítás modellje -mi a rugóállandó, mi a rugómerevség, kapcsolat a kettő között -hegesztett tartó számolása, varratban fellépő feszültségek, hegesztés szilárdsági ellenőrzése -reteszkötéses számolás -hevederes szegecskötés rajza -valamilyen (már nem emlékszem melyik) karimakötés rajza -+ egy feladat amire nem emlékszem Laza karimás kötés volt,a másik csoportnak meg hegesztőtoldatos. Mivel a laza kötést se jegyzetbe,se előadáson,se dián nem találtuk csak a 2005ös könyvbe (a 2007be sincs..) felraktam ftp-re gépelemek1/vizsga/rajzok mappába
